Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 27 kwietnia 2026 10:06
Data zakończenia: 27 kwietnia 2026 10:43

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zachowanie odpowiedniej polaryzacji w trakcie montażu elementów na płytce drukowanej wymaga element elektroniczny pokazany na rysunku

A. D.

B. A.

C. B.

D. C.

Poprawna odpowiedź to D, ponieważ dioda jest elementem elektronicznym, który wymaga zachowania odpowiedniej polaryzacji podczas montażu. Dioda ma dwa terminale: anodę i katodę. Anoda to terminal, przez który prąd wpływa do diody, a katoda to terminal, przez który prąd wypływa. Właściwe podłączenie tych terminali jest kluczowe dla prawidłowego działania układu, ponieważ odwrotne podłączenie spowoduje, że dioda nie przewodzi prądu, co może prowadzić do awarii całego układu. W praktyce, w przypadku układów LED, niewłaściwe podłączenie diody może skutkować jej uszkodzeniem. Zgodnie z najlepszymi praktykami montażu, zawsze należy oznaczać terminale diod, aby uniknąć pomyłek. Zachowanie odpowiedniej polaryzacji jest również istotne w kontekście zgodności z normami przemysłowymi, które definiują zasady projektowania i montażu elektroniki, co przekłada się na niezawodność produktów. Na przykład, w elektronice użytkowej, takich jak telewizory czy komputery, błędne podłączenie diod może prowadzić do znacznych kosztów naprawy i obniżenia jakości produktu.

Pytanie 2

Jakie kroki należy podjąć w pierwszej kolejności podczas wymiany przekaźnika w obwodzie sterowania?

A. Zdjąć przekaźnik z szyny TH-35

B. Odłączyć kable przymocowane do cewki przekaźnika

C. Wyjąć przewody przymocowane do styków przekaźnika

D. Zatrzymać zasilanie w obwodzie sterowania

Wyłączenie napięcia w obwodzie sterowania jest kluczowym krokiem przed przystąpieniem do wymiany przekaźnika. Bezpieczeństwo operatora oraz zachowanie integralności sprzętu są najważniejszymi priorytetami w pracy z instalacjami elektrycznymi. W przypadku przekaźników, ich cewki mogą być pod napięciem, co stwarza ryzyko porażenia prądem elektrycznym. Standardy BHP oraz zalecenia branżowe jednoznacznie wskazują, że przed wszelkimi pracami serwisowymi należy zawsze wyłączyć zasilanie. Przykładowo, w przemyśle automatyki, powszechnie stosuje się praktykę umieszczania znaków ostrzegawczych w pobliżu paneli sterujących informujących o konieczności wyłączenia zasilania przed jakimikolwiek interwencjami. Dopiero po upewnieniu się, że napięcie zostało wyłączone, można bezpiecznie odłączać przewody i demontować przekaźnik, co zapobiega nie tylko wypadkom, ale także uszkodzeniu urządzeń. Zastosowanie tej zasady jest fundamentem profesjonalizmu w każdej działalności związanej z elektrycznością.

Pytanie 3

Przyrząd przedstawiony na rysunku to

A. luksometr.

B. pirometr.

C. galwanometr.

D. barometr.

Pirometr to urządzenie, które służy do bezkontaktowego pomiaru temperatury różnych obiektów. Jego działanie opiera się na zasadzie pomiaru promieniowania podczerwonego emitowanego przez obiekty, co pozwala na szybkie i dokładne określenie ich temperatury. W przeciwieństwie do luksometru, który mierzy oświetlenie, barometru, który ocenia ciśnienie atmosferyczne, oraz galwanometru, używanego do pomiaru prądu elektrycznego, pirometr ma zastosowanie w wielu branżach, takich jak przemysł, budownictwo, czy nawet gastronomia. Przykładowo, w przemyśle metalurgicznym pirometry wykorzystywane są do monitorowania temperatury pieców, co jest kluczowe dla zapewnienia odpowiednich warunków produkcji. W praktyce, pirometry z wyświetlaczem oraz laserem umożliwiają użytkownikowi precyzyjne celowanie w obiekt i uzyskanie pomiaru bez potrzeby kontaktu z nim, co jest nieocenione w sytuacjach, gdy obiekt jest zbyt gorący lub trudny do dotknięcia. Ponadto, stosowanie pirometrów przyczynia się do poprawy bezpieczeństwa w miejscu pracy oraz efektywności procesów technologicznych, co jest zgodne z najlepszymi praktykami w zakresie zarządzania jakością i bezpieczeństwem.

Pytanie 4

Zamontowanie na jednym końcu toru transmisyjnego źródła sygnału o stałej i znanej mocy oraz na przeciwnym końcu miernika mocy optycznej pozwala bezpośrednio ustalić

A. całkowite tłumienie toru optycznego

B. tłumienie złączy

C. długość światłowodu

D. miejsce spawu lub zgięcia światłowodu

Podłączenie źródła sygnału o stałej i znanej mocy do toru transmisyjnego oraz miernika mocy optycznej po drugiej stronie pozwala na bezpośrednie określenie całkowitego tłumienia toru optycznego. Całkowite tłumienie to suma wszystkich strat sygnału, które mogą wystąpić w torze transmisyjnym, w tym strat spowodowanych przez złącza, spawy oraz straty wewnętrzne samego włókna. Miernik mocy optycznej, po zmierzeniu mocy sygnału na wyjściu, umożliwia obliczenie różnicy między mocą wprowadzaną a mocą mierzona, co daje wartość całkowitego tłumienia. Zrozumienie i pomiar całkowitego tłumienia jest kluczowe w projektowaniu i utrzymaniu systemów światłowodowych, ponieważ wpływa na jakość sygnału oraz zasięg transmisji. W praktyce, technicy często wykorzystują te pomiary do diagnostyki i optymalizacji sieci, a także do monitorowania stanu infrastruktury zgodnie z normami takich organizacji jak IEC czy ITU.

Pytanie 5

Którą klasę warunków środowiskowych powinno spełniać urządzenie przeznaczone do pracy na zewnątrz w miejscu nienarażonym na oddziaływanie warunków atmosferycznych w temperaturze od -25°C do 50°C?

Obowiązujące klasy środowiskowe:
Klasa środowiskowa I (wewnętrzna): stabilna praca w temperaturze z zakresu od 5 do 40 °C i maksymalnej wilgotności powietrza do 75%. Urządzenia do zastosowania wewnętrznego. Klasa środowiskowa II (zewnętrzna, ogólna): dopuszczalna temperatura otoczenia w zakresie od -10 do +40 °C, przy wilgotności powietrza do 75%. Urządzenia instalowane w pomieszczeniach, w których występują wahania temperatury. Klasa środowiskowa III (zewnętrzna osłonięta): dopuszczalna temperatura pracy od -25 do +50 °C, przy wilgotności powietrza z zakresu od 85% do 95%. Urządzenia instalowane w warunkach zewnętrznych, w miejscach nie narażonych na bezpośrednie oddziaływanie warunków atmosferycznych (np. deszczu, wiatru, śniegu, słońca). Klasa środowiskowa IV (zewnętrzna, ogólna): dedykowana dla urządzeń przeznaczonych do pracy w ekstremalnych warunkach pogodowych. Bezawaryjna i stabilna praca przy temperaturach z zakresu od -25 do +60 °C i maksymalnej wilgotności do 95%.

Obowiązujące klasy środowiskowe:

Klasa środowiskowa I (wewnętrzna): stabilna praca w temperaturze z zakresu od 5 do 40 °C i maksymalnej wilgotności powietrza do 75%. Urządzenia do zastosowania wewnętrznego.
Klasa środowiskowa II (zewnętrzna, ogólna): dopuszczalna temperatura otoczenia w zakresie od -10 do +40 °C, przy wilgotności powietrza do 75%. Urządzenia instalowane w pomieszczeniach, w których występują wahania temperatury.
Klasa środowiskowa III (zewnętrzna osłonięta): dopuszczalna temperatura pracy od -25 do +50 °C, przy wilgotności powietrza z zakresu od 85% do 95%. Urządzenia instalowane w warunkach zewnętrznych, w miejscach nie narażonych na bezpośrednie oddziaływanie warunków atmosferycznych (np. deszczu, wiatru, śniegu, słońca).
Klasa środowiskowa IV (zewnętrzna, ogólna): dedykowana dla urządzeń przeznaczonych do pracy w ekstremalnych warunkach pogodowych. Bezawaryjna i stabilna praca przy temperaturach z zakresu od -25 do +60 °C i maksymalnej wilgotności do 95%.

A. II

B. IV

C. I

D. III

Odpowiedź III jest poprawna, ponieważ klasa środowiskowa III obejmuje urządzenia zaprojektowane do pracy w warunkach zewnętrznych, które są osłonięte przed bezpośrednim działaniem warunków atmosferycznych. Urządzenia tej klasy mogą funkcjonować w temperaturach od -25°C do +50°C oraz w warunkach wysokiej wilgotności powietrza wynoszącej od 85% do 95%. W praktyce oznacza to, że urządzenia te mogą być wykorzystywane w różnych zastosowaniach, takich jak stacje meteorologiczne, czujniki monitorujące środowisko czy różnorodne systemy automatyki budynkowej. Ważne jest, aby w takich urządzeniach uwzględniać nie tylko zakres temperatury, ale także odporność na działanie wilgoci, co jest kluczowe dla ich długotrwałej pracy i niezawodności w zmieniających się warunkach atmosferycznych. Standardy dotyczące klas środowiskowych, takie jak IEC 60721-3-4, precyzują te wymagania, co pozwala na tworzenie bardziej odpornych i efektywnych technologii, które mogą być wykorzystywane na zewnątrz w różnorodnych aplikacjach.

Pytanie 6

LED  EQU 1.7
     LJMP START
     ORG 100H
START:
     CLR LED ; włącz
     MOV A,#10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     SETB LED ; wyłącz
     MOV A,  #10 ; ustaw w akumulatorze wartość 10
     LCALL DELAY_100MS ; zatrzymaj na czas 0,1×A [s]
     LJMP START ; wróć do START

Przedstawiona sekwencja programu realizuje zmianę stanu diody LED co

A. 1 s

B. 0,1 s

C. 10 s

D. 0,01 s

Wybór odpowiedzi sugerującej dłuższe interwały czasowe, takie jak 10 s, 0,1 s czy 0,01 s, nie uwzględnia kluczowych zasad związanych z percepcją użytkownika oraz funkcjonalnością diody LED w praktycznych zastosowaniach. Przy zmianie stanu co 10 s, użytkownik może nie zauważyć zmiany, co czyni tę odpowiedź nieefektywną w kontekście sygnalizacji. Typowo w projektach elektronicznych diody LED są wykorzystywane jako wskaźniki, które muszą być wystarczająco widoczne, aby użytkownicy mogli na bieżąco kontrolować stan urządzenia. W przypadku zbyt szybkich interwałów, jak 0,1 s czy 0,01 s, dioda LED może migać z taką częstotliwością, że ludzkie oko nie jest w stanie zarejestrować zmian. Efekt ten prowadzi do nieczytelności sygnalizacji, co może wprowadzać użytkownika w błąd i skutkować błędnymi interpretacjami stanu urządzenia. Dokładne oszacowanie czasu, w którym dioda LED zmienia stan, powinno brać pod uwagę ergonomię i komfort użytkowania. W praktyce, czas zmiany stanu powinien być zaprojektowany tak, aby nie tylko spełniał funkcję informacyjną, ale także był zgodny z zasadami efektywności energetycznej urządzeń elektronicznych. Dlatego kluczowe jest, aby dobierać czasy w sposób przemyślany, stosując się do standardów branżowych oraz dobrych praktyk inżynieryjnych w projektowaniu systemów sygnalizacyjnych.

Pytanie 7

Aby sprawdzić ciągłość połączeń w obwodach drukowanych w urządzeniach elektronicznych, należy zastosować

A. amperomierz

B. watomierz

C. omomierz

D. woltomierz

Korzystanie z woltomierza, watomierza czy amperomierza do sprawdzania ciągłości połączeń w obwodach drukowanych to niezbyt dobry pomysł. Woltomierz mierzy napięcie, a to nie powie nam nic o oporze w obwodzie. Jakby ktoś próbował użyć woltomierza do tego, to mógłby się mocno zdziwić, bo napięcie nie mówi, czy połączenie działa. Watomierz też nie jest tu odpowiedni, bo on mierzy moc, a nie oporność ani nie powiedziałby, czy obwód jest zamknięty. Amperomierz, który sprawdza natężenie prądu, też się nie nadaje, bo do niego trzeba mieć prąd w obwodzie, który może być przerwany. Jak ktoś korzysta z tych urządzeń do testowania ciągłości, to mogą się narazić na złe diagnozy, co prowadzi do nieudanych napraw i zbędnych wydatków. Dlatego lepiej użyć omomierza, bo jest stworzony właśnie do tych pomiarów.

Pytanie 8

Urządzenie grzewcze posiada element umożliwiający regulację temperatury, wykorzystujący zjawisko różnego stopnia rozszerzalności materiałów pod wpływem ciepła. Na czym opiera się element kontrolujący temperaturę?

A. bimetalu

B. ogniwie Peltiera

C. termoparze

D. wzmacniaczu operacyjnym

Bimetal jest kluczowym elementem w konstrukcji urządzeń grzejnych, ze względu na jego zdolność do precyzyjnego kontrolowania temperatury. Bimetal składa się z dwóch różnych metali, które mają różne współczynniki rozszerzalności cieplnej. Kiedy temperatura wzrasta, jeden metal rozszerza się bardziej niż drugi, co prowadzi do zginania bimetalu. Taki mechanizm jest wykorzystywany w termostatach, które mogą otwierać lub zamykać obwód elektryczny w odpowiedzi na zmiany temperatury. Dzięki temu możliwe jest utrzymywanie stabilnej temperatury w urządzeniach grzewczych, na przykład w piecach czy grzejnikach. Bimetale są cenione w branży ze względu na swoją prostotę, niezawodność oraz niskie koszty produkcji. W praktyce, bimetal jest powszechnie stosowany w różnorodnych zastosowaniach, od domowych systemów ogrzewania po przemysłowe urządzenia, co czyni go standardem w kontrolowaniu temperatury.

Pytanie 9

W wzmacniaczu mocy działającym w klasie A prąd przez element aktywny tego wzmacniacza (tranzystor) przepływa przez czas

A. krótszy od pół okresu sygnału sterującego

B. krótszy niż pełen okres, lecz dłuższy niż pół okresu sygnału sterującego

C. wynoszący połowę okresu sygnału sterującego

D. wynoszący pełen okres sygnału sterującego

Wzmacniacze mocy pracujące w klasie A charakteryzują się tym, że element aktywny, zazwyczaj tranzystor, prowadzi prąd przez cały okres sygnału sterującego. Oznacza to, że w każdym cyklu sygnału, niezależnie od jego amplitudy czy kształtu, tranzystor jest aktywny przez pełny okres. To podejście zapewnia wysoką liniowość i małe zniekształcenia, co jest kluczowe w aplikacjach audio, gdzie jakość dźwięku jest priorytetem. W praktyce, wzmacniacze klasy A są często wykorzystywane w drobnych systemach audio, gdzie wymagane jest odtwarzanie sygnałów o wysokiej wierności. Przykładem mogą być wzmacniacze lampowe, które zyskały popularność wśród audiofilów właśnie dzięki jakości dźwięku. Wzmacniacze te są również stosowane w systemach RF (radio-frequency), gdzie ich stabilność i linearność są kluczowe. Znajomość działania wzmacniaczy klasy A jest niezbędna dla inżynierów pracujących w branży audio oraz telekomunikacyjnej, co czyni tę wiedzę niezwykle istotną w kontekście standardów branżowych.

Pytanie 10

Aby dokonać naprawy przetwornicy zasilającej w telewizorze, należy wykorzystać instrukcję

A. serwisową

B. użytkownika

C. programowania

D. instalacji

Poprawna odpowiedź to instrukcja serwisowa, ponieważ zawiera szczegółowe informacje dotyczące diagnostyki, naprawy oraz konserwacji urządzeń elektronicznych, w tym przetwornic zasilających w telewizorach. Instrukcje serwisowe są dostosowane do konkretnych modeli urządzeń i zazwyczaj zawierają schematy blokowe, opisy komponentów oraz procedury testowe. Przykładem zastosowania takiej instrukcji jest identyfikacja uszkodzonych elementów, takich jak kondensatory czy tranzystory, które mogą wpływać na funkcjonalność przetwornicy. Warto również zwrócić uwagę na dobre praktyki branżowe, takie jak korzystanie z oryginalnych części zamiennych oraz stosowanie odpowiednich narzędzi podczas naprawy, co zapewnia długotrwałą i bezpieczną eksploatację urządzenia. Ponadto, instrukcje serwisowe często zawierają informacje o wymaganiach dotyczących bezpieczeństwa, co jest kluczowe podczas pracy z urządzeniami elektrycznymi. Dlatego zawsze warto mieć tę dokumentację pod ręką podczas przeprowadzania napraw.

Pytanie 11

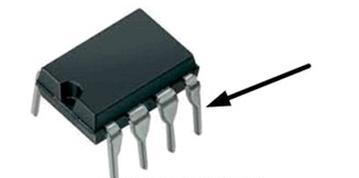

Na rysunku pokazano widok układu scalonego w obudowie DIP-8. Zgodnie z zasadą numeracji wyprowadzeń tego układu na rysunku strzałką zaznaczono wyprowadzenie numer

A. 8

B. 1

C. 5

D. 4

Wybranie odpowiedzi '4' jest poprawne, ponieważ odnosi się do specyficznych zasad numeracji wyprowadzeń w układach scalonych DIP-8. W obudowach tego typu, numeracja rozpoczyna się od wyprowadzenia umieszczonego w lewym dolnym rogu, a następnie postępuje przeciwnie do ruchu wskazówek zegara. Wyprowadzenie nr 4, nad którym znajduje się strzałka na rysunku, jest czwarte w dolnym rzędzie, co czyni tę odpowiedź słuszną. W praktyce, znajomość numeracji wyprowadzeń jest kluczowa przy projektowaniu układów elektronicznych, ponieważ niewłaściwe podłączenie wyprowadzeń może prowadzić do błędów w działaniu całego układu. Warto także zauważyć, że dobra znajomość standardów obudów, takich jak DIP-8, jest niezbędna dla inżynierów elektroników. Przykładowo, w aplikacjach takich jak prototypowanie układów scalonych na płytkach stykowych, błędna identyfikacja wyprowadzeń może skutkować uszkodzeniem komponentów lub nieprawidłowym działaniem całego systemu. Dlatego umiejętność prawidłowego odczytywania wyprowadzeń jest podstawą pracy z takimi układami.

Pytanie 12

Jakie IP może mieć drukarka sieciowa z wbudowanym interfejsem Ethernet (np. BROTHER HL-4040CN) działająca w prywatnej klasie C jako serwer druku, przy domyślnej masce podsieci 255.255.255.0?

A. 198.162.1.1

B. 192.168.0.0

C. 192.168.255.1

D. 192.168.0.255

Odpowiedź 192.168.255.1 jest poprawna, ponieważ mieści się w zakresie adresów IP przeznaczonych dla prywatnych sieci klasy C. Klasa C obejmuje adresy od 192.168.0.0 do 192.168.255.255, a domyślna maska podsieci 255.255.255.0 oznacza, że pierwsze trzy oktety adresu definiują sieć, a ostatni oktet służy do identyfikacji urządzeń w tej sieci. Adres 192.168.255.1 to adres, który można przydzielić do urządzenia w sieci 192.168.255.0, co czyni go idealnym dla drukarki sieciowej. Tego typu konfiguracja jest powszechnie stosowana w domowych i biurowych sieciach lokalnych, gdzie drukarki są udostępniane wielu użytkownikom. Warto również zauważyć, że adres 192.168.255.255 jest adresem rozgłoszeniowym dla tej podsieci, a 192.168.255.0 to adres identyfikujący samą sieć. Dlatego adres 192.168.255.1 jest w pełni funkcjonalny i zgodny z dobrymi praktykami zarządzania adresacją IP.

Pytanie 13

Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed

A. porażeniem przez wysokie napięcie

B. uszkodzeniem narzędzi montażowych

C. poparzeniem spoiwem o wysokiej temperaturze

D. uszkodzeniem układów scalonych

Wybór odpowiedzi dotyczącej porażenia wysokim napięciem jest błędny, ponieważ opaska uziemiająca na przegubie ręki nie chroni przed zagrożeniami związanymi z napięciem sieciowym. Porażenie elektryczne na ogół wynika z kontaktu z napięciem powyżej 50V AC lub 120V DC, co jest znacznie wykraczające poza zagadnienie ESD. Ponadto, opaski uziemiające nie mają właściwości izolacyjnych, które są kluczowe w przypadku ochrony przed wysokim napięciem. Odpowiedź sugerująca, że opaska ta zapobiega poparzeniom gorącym spoiwem również jest nieprawidłowa, gdyż ochrona przed wysokotemperaturowymi substancjami wymaga zastosowania odzieży ochronnej oraz technik montażowych, które wykluczają ryzyko kontaktu z gorącymi elementami. Ostatnia proponowana odpowiedź, dotycząca uszkodzenia sprzętu monterskiego, opiera się na mylnym założeniu, że opaska uziemiająca wpływa na mechaniczne aspekty pracy z narzędziami. W rzeczywistości, uziemienie odnosi się do problematyki wyładowań elektrostatycznych, a nie do uszkodzenia sprzętu w wyniku niewłaściwego użytkowania. W ten sposób, zrozumienie roli opaski uziemiającej powinno koncentrować się na jej funkcji w kontekście ESD, co jest kluczowe dla ochrony elektronicznych komponentów przed uszkodzeniem, a nie dla innych form zagrożeń elektrycznych czy mechanicznych.

Pytanie 14

W celu odkręcenia śruby przedstawionej na rysunku należy użyć wkrętaka z końcówką

A. płaską.

B. krzyżową.

C. typu torx.

D. imbusową.

Śruba przedstawiona na zdjęciu posiada sześciokątny otwór wewnętrzny, co jest charakterystyczne dla śrub imbusowych. Wkrętak z końcówką imbusową, czyli sześciokątną, jest idealnie dopasowany do tego typu otworów, co pozwala na efektywne odkręcanie i dokręcanie śrub. Użycie odpowiedniego narzędzia zapewnia nie tylko skuteczność pracy, ale także minimalizuje ryzyko uszkodzenia śruby lub narzędzia. W praktyce, wkrętaki imbusowe są powszechnie stosowane w różnych dziedzinach, takich jak mechanika, elektronika oraz budownictwo. W branży mechanicznej, na przykład, śruby imbusowe często wykorzystuje się w konstrukcjach maszyn i urządzeń, gdzie wymagana jest duża precyzja i siła dokręcania. Standardy ISO zalecają stosowanie odpowiednich narzędzi, które są zgodne z typem śrub, co zwiększa bezpieczeństwo pracy i efektywność operacji. Zatem, znajomość i umiejętność doboru odpowiednich narzędzi jest kluczowym aspektem w pracy technika.

Pytanie 15

W urządzeniach do zdalnego sterowania wykorzystuje się diody do przesyłania danych

A. mikrofalowe

B. RGB

C. Zenera

D. IR

Dioda podczerwieni to mega ważny element w zdalnym sterowaniu. Działa tak, że emituje promieniowanie, którego ludzkie oko nie widzi, ale urządzenia potrafią to wykryć. Można to zobaczyć w pilotach do telewizorów czy audio, gdzie dioda IR wysyła sygnały w postaci impulsów świetlnych. Dzięki temu można wygodnie sterować różnymi sprzętami. Są różne standardy, jak RC5 czy NEC, które mówią, jak kodować te sygnały. Dobrze to widać na przykładzie pilota telewizyjnego, który sprawia, że korzystanie z telewizora jest o wiele prostsze i przyjemniejsze.

Pytanie 16

Topologia sieci, w której wszystkie komponenty są podłączone do jednego głównego węzła (serwera) przez hub, nazywa się

A. drzewa

B. magistrali

C. pierścienia

D. gwiazdy

Topologia gwiazdy jest modelowym rozwiązaniem w projektowaniu sieci komputerowych, w której wszystkie urządzenia (węzły) są bezpośrednio połączone z centralnym punktem, najczęściej hubem lub przełącznikiem. To podejście zapewnia wysoką niezawodność, ponieważ awaria jednego urządzenia nie wpływa na działanie pozostałych. W przypadku topologii gwiazdy, łatwość dodawania lub usuwania węzłów sprawia, że jest to popularny wybór w wielu małych i średnich przedsiębiorstwach. Przykładem zastosowania topologii gwiazdy może być biuro, w którym wszystkie komputery pracowników są podłączone do centralnego switcha, co umożliwia efektywne zarządzanie siecią i monitorowanie ruchu. Warto również zaznaczyć, że ta topologia jest zgodna z normami IEEE 802.3 i 802.11, które reguluje standardy Ethernet i WLAN. Dobrą praktyką w implementacji topologii gwiazdy jest zapewnienie odpowiedniej jakości kabli oraz urządzeń sieciowych, aby zapewnić optymalne działanie całej infrastruktury.

Pytanie 17

Układ do pomiaru, który umożliwia dokładne ustalanie małych i bardzo małych rezystancji, to mostek

A. Thomsona

B. Wheatstone’a

C. Wiena

D. Maxwella

Mostek Thomsona jest zaawansowanym układem pomiarowym, który wykorzystywany jest do precyzyjnego pomiaru małych i bardzo małych rezystancji. Jego działanie opiera się na wykorzystaniu zjawiska odbicia prądu oraz równowagi w układzie, co pozwala na uzyskanie bardzo wysokiej dokładności pomiaru. W praktyce mostek Thomsona znajduje zastosowanie w laboratoriach badawczych, przemysłowych oraz w produkcji elektroniki, gdzie wymagana jest ocena materiałów o niskiej rezystancji, takich jak superprzewodniki czy czułe elementy elektroniczne. Jego konstrukcja umożliwia kompensację wpływu temperatury i innych czynników zewnętrznych, co jest kluczowe w kontekście pomiarów w trudnych warunkach. W praktycznych zastosowaniach, mostek Thomsona jest również wykorzystywany do kalibracji innych urządzeń pomiarowych, co podkreśla jego znaczenie w standardach branżowych oraz dobrych praktykach pomiarowych.

Pytanie 18

Amperomierz o klasie precyzji 1 oraz zakresie pomiarowym I_n=100 mA zarejestrował prąd I=100 mA. Jaki jest maksymalny błąd względny tego pomiaru?

A. 1%

B. 4%

C. 2%

D. 3%

Odpowiedź 1% jest prawidłowa, ponieważ maksymalny błąd względny pomiaru prądu przy zastosowaniu amperomierza o klasie dokładności 1 wynosi 1% wartości mierzonej. Klasa dokładności 1 oznacza, że maksymalny błąd pomiaru nie przekracza 1% wartości pełnego zakresu pomiarowego. W tym przypadku, przy pomiarze prądu wynoszącego 100 mA w zakresie do 100 mA, maksymalny błąd obliczamy jako 1% z 100 mA, co daje 1 mA. W praktyce oznacza to, że zmierzony prąd może mieć wartość od 99 mA do 101 mA. Tego rodzaju niepewność jest ważna w zastosowaniach inżynieryjnych, gdzie precyzyjne pomiary są kluczowe, na przykład w automatyce, gdzie nieprawidłowe wartości prądów mogą prowadzić do błędów w sterowaniu. Zgodnie z normą IEC 61010, pomiar prądu powinien być wykonywany przy użyciu odpowiednich narzędzi o udokumentowanej dokładności, co pozwala na utrzymanie bezpieczeństwa i dokładności w różnych zastosowaniach przemysłowych.

Pytanie 19

W układzie prostownika pokazanym na rysunku przeprowadzono pomiary czasowych przebiegów napięcia u₁(t) oraz u₂(t). Na tej podstawie można stwierdzić uszkodzenie polegające na

A. rozwarciu diody D3

B. zwarciu diody D2

C. zwarciu diody D3

D. rozwarciu diody Di

Wybór odpowiedzi dotyczących zwarcia diody D2, zwarcia diody D3 lub rozwarcia diody D1 opiera się na błędnym zrozumieniu zasad działania prostowników oraz roli poszczególnych diod w układzie. W przypadku zwarcia diody D2, napięcie u2(t) nie byłoby w stanie przekroczyć wartości zera dla żadnego z półokresów napięcia u1(t). Natomiast w przypadku zwarcia diody D3, przewodzenie prądu byłoby kontynuowane w obu półokresach, a nie tylko w dodatnich, co stoi w sprzeczności z zaobserwowanym zachowaniem napięcia. Rozwarcie diody D1 również nie tłumaczy sytuacji, w której napięcie u2(t) jest obserwowane tylko w dodatnich półokresach, ponieważ D1 odpowiada za przewodzenie prądu w dodatnich półokresach napięcia. Zrozumienie, że diody w prostowniku mostkowym działają na zasadzie umożliwienia przepływu prądu w jednym kierunku i blokowania go w przeciwnym, jest kluczowe dla prawidłowej analizy stanu układu. Typowe błędy myślowe, które mogą prowadzić do takich niepoprawnych wniosków, to pomylenie funkcji diod oraz ich roli w różnych fazach cyklu napięcia zmiennego. W praktyce ważne jest, aby przed podjęciem decyzji o wymianie lub naprawie, dokładnie przeanalizować wyniki pomiarów i zrozumieć, jakie są przyczyny zaobserwowanych anomalii.

Pytanie 20

Element, którego napięcie na wyjściu jest uzależnione od porównania dwóch napięć na wejściu, to

A. układ różniczkujący.

B. układ całkujący.

C. komparator.

D. sumator.

Komparator to kluczowy element w elektronice analogowej, który pozwala na porównywanie dwóch napięć wejściowych. Działa on na zasadzie analizy, które z napięć jest wyższe, co prowadzi do zmian stanu wyjściowego. W praktyce komparatory są szeroko stosowane w systemach automatyki, takich jak kontrola poziomu cieczy, gdzie mogą szybko zareagować na zmiany napięcia sygnalizujące zmiany w poziomie cieczy. Dodatkowo komparatory są fundamentem w konstrukcji układów takich jak odbiorniki sygnałów, przetworniki analogowo-cyfrowe oraz w systemach zabezpieczeń. Warto zwrócić uwagę, że komparator działa niezależnie od wartości napięć, koncentrując się jedynie na relacji między nimi, co czyni go niezwykle wszechstronnym narzędziem w inżynierii. W kontekście standardów, komparatory są często używane w układach zgodnych z normami przemysłowymi, co zapewnia ich niezawodność i efektywność w różnych aplikacjach.

Pytanie 21

Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne?

A. A.

B. D.

C. B.

D. C.

Odpowiedź A to dobry wybór, bo symbol "IP44" na tabliczce mówi, w jakich warunkach nasze urządzenie może działać. Klasyfikacja IP, czyli Ingress Protection, to taki międzynarodowy standard, który opisuje, jak dobrze urządzenie broni się przed kurzem i wodą. W IP44, ta pierwsza cyfra "4" zaznacza, że mamy ochronę przed dostępem do niebezpiecznych części przez małe przedmioty, większe niż 1 mm. To jest ważne w miejscach, gdzie mogą wpaść różne drobne rzeczy. Z kolei ta druga cyfra "4" oznacza, że urządzenie wytrzymuje zachlapanie wodą z różnych stron. To sprawia, że można je stosować tam, gdzie jest trochę wilgoci, ale niekoniecznie w pełnym zanurzeniu. Przykładowo, takie urządzenia są świetne w warsztatach, gdzie można mieć do czynienia z wodą, ale bezpieczeństwo to podstawa. Dlatego warto znać klasę IP, żeby dobrze dobrać sprzęt do miejsca, w którym ma pracować.

Pytanie 22

Jakie jest znaczenie tzw. krosowania przewodu skrętki, który jest zakończony dwoma wtykami RJ-45, podczas łączenia różnych urządzeń w sieci LAN?

A. Na uziemieniu ekranu skrętki

B. Na zapewnieniu takiej samej sekwencji ułożenia żył skrętki w obu wtykach RJ-45

C. Na zastosowaniu oddzielnych ekranów dla poszczególnych żył skrętki

D. Na odpowiedniej zamianie kolejności ułożenia żył skrętki w jednym wtyku RJ-45 w stosunku do drugiego wtyku

Nieprawidłowe odpowiedzi często wynikają z nieporozumienia dotyczącego podstawowych zasad działania sieci LAN oraz standardów stosowanych przy tworzeniu połączeń. Uziemienie ekranu skrętki nie ma nic wspólnego z krosowaniem. Ekranowanie przewodów ma na celu eliminowanie zakłóceń elektromagnetycznych, co jest zupełnie innym zagadnieniem. Zastosowanie osobnych ekranów dla żył skrętki także nie odnosi się do krosowania, lecz do aspektów ochrony sygnału. Właściwe ułożenie żył w przewodzie RJ-45 zgodnie z jednym z ustalonych standardów (T568A lub T568B) jest kluczowe dla zapewnienia prawidłowego działania sieci, jednak wymaga to zachowania tej samej kolejności w obu wtykach, co jest istotne dla połączeń prostych. Krosowanie, jako transformacja układu żył w jednym wtyku w stosunku do drugiego, pozwala na połączenie dwóch urządzeń, które normalnie nie mogłyby się komunikować bez użycia switcha. Warto zwrócić uwagę na te różnice i zrozumieć, że krosowanie to specyficzny proces, który nie dotyczy standardowego układu żył, ale ich celowego zamieniania w celu uzyskania pożądanej funkcjonalności sieci."

Pytanie 23

Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia

A. nie zmieni wartości napięcia na R2

B. spowoduje spadek napięcia na rezystorze R2

C. spowoduje wzrost napięcia na rezystorze R2

D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R

Niektóre odpowiedzi na pytanie dotyczące wpływu dołączenia obciążenia R do dzielnika napięcia mogą wydawać się logiczne, ale niestety nie uwzględniają kluczowych zasad dotyczących obwodów elektrycznych. Jedną z najczęstszych pomyłek jest przekonanie, że dołączenie rezystora nie wpłynie na napięcie na R2. W rzeczywistości, każde połączenie równoległe wprowadza zmiany w rezystancji całkowitej, co wpływa na rozkład napięcia. Odpowiedzi sugerujące wzrost napięcia na R2 również są błędne, ponieważ nie uwzględniają faktu, że napięcie na rezystorach w obwodach równoległych dzieli się w zależności od ich rezystancji. Wraz ze wzrostem prądu w obwodzie, napięcie na każdym z rezystorów zmienia się, co prowadzi do obniżenia wartości napięcia na R2. Tego rodzaju błędne rozumienie może prowadzić do poważnych problemów przy projektowaniu obwodów. W praktyce, każdy inżynier powinien być świadomy, jak zmiany w obciążeniu wpływają na działanie całego układu, a wiedza o zasadach dzielników napięcia jest podstawą w obliczeniach stosowanych w projektach elektronicznych. Ignorowanie tych zasad może prowadzić do nieprawidłowego działania urządzeń oraz trudności w ich diagnostyce.

Pytanie 24

Jakim rodzajem energii pobieranej przez telewizor LCD w trybie czuwania (tzw. tryb STANDBY) jest wartość 3 VA, podana w jego specyfikacji technicznej?

A. Biernej

B. Skutecznej

C. Czynnej

D. Pozornej

Moc czynna, moc bierna i moc skuteczna to pojęcia, które często mylone są z mocą pozorną. Moc czynna, mierzona w watach (W), odnosi się do energii, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład do zasilania telewizora podczas jego normalnej pracy. W przypadku telewizora w trybie czuwania, ich zużycie energii jest zminimalizowane, ale nie oznacza to, że pobierają one moc czynną. Z kolei moc bierna, wyrażana w varach, jest związana z elementami reaktancyjnymi w obwodzie, takimi jak cewki i kondensatory, i nie przyczynia się do wykonania żadnej pracy, co czyni ją nieodpowiednią w kontekście mocy pobieranej przez telewizor w stanie STANDBY. Co więcej, moc skuteczna to pojęcie, które nie jest standardowo używane w kontekście określania poboru energii przez urządzenia elektryczne, co sprawia, że odpowiedzi związane z mocą skuteczną również są błędne w tym kontekście. Kluczowym błędem myślowym jest mylenie tych terminów oraz nieprzywiązywanie uwagi do kontekstu ich zastosowania, co prowadzi do niepoprawnych wniosków dotyczących charakterystyki energetycznej urządzeń elektrycznych. Warto zatem zrozumieć, że podczas analizy dokumentacji technicznej, szczególnie w odniesieniu do poboru mocy przez urządzenia elektroniczne, kluczowe jest umiejętne odróżnianie tych rodzajów mocy oraz znajomość ich praktycznego zastosowania w codziennym użytkowaniu.

Pytanie 25

Dokumentacja serwisowa odbiornika radiowego nie zawiera

A. informacji o cenie odbiornika

B. schematu blokowego

C. opisu panelu przedniego

D. schematu ideowego

Poprawna odpowiedź wskazuje, że instrukcja serwisowa odbiornika radiowego nie zawiera informacji o cenie odbiornika. W kontekście serwisowania urządzeń elektronicznych, instrukcje serwisowe mają na celu dostarczenie technicznych i praktycznych wskazówek dotyczących napraw, konserwacji i diagnostyki. Zawierają one szczegółowe opisy konstrukcji, takie jak opis płyty czołowej, schematy blokowe i ideowe, które są kluczowe dla technika w procesie serwisowania. Informacja o cenie, chociaż istotna z perspektywy marketingowej, nie jest częścią dokumentacji technicznej. Przykładowo, podczas naprawy odbiornika radiowego technik może odnosić się do schematu ideowego, aby zrozumieć, jak poszczególne obwody są połączone i jak działają, co jest wyjątkowo istotne w diagnozowaniu problemów.

Pytanie 26

W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?

A. W odtwarzaczu CD

B. W magnetowidzie VHS

C. W mierniku cyfrowym

D. W generatorze RC

Zarówno magnetowid VHS, generator RC, jak i miernik cyfrowy nie wykorzystują przetworników cyfrowo-analogowych w sposób, w jaki jest to wymagane do konwersji sygnałów cyfrowych na analogowe. Magnetowid VHS jest urządzeniem analogowym, które rejestruje i odtwarza sygnał wideo w formacie analogowym. Jego działanie polega na wykorzystaniu taśmy magnetycznej, a proces zapisu i odczytu odbywa się w technologii, która nie wymaga przetwarzania sygnałów cyfrowych, przez co definicja przetwornika DAC jest w tym kontekście zbędna. Generator RC, z kolei, jest używany do generowania sygnałów analogowych, głównie sinusoidalnych, kwadratowych lub trójkątnych, ale nie przetwarza sygnałów cyfrowych. Jego zastosowanie jest związane z obwodami elektronicznymi, w których kluczowa jest kontrola częstotliwości i amplitudy sygnałów. Miernik cyfrowy, będący urządzeniem pomiarowym, przetwarza sygnały analogowe na cyfrowe, jednak nie wykonuje konwersji w odwrotnym kierunku; jego zadaniem jest pomiar różnych wielkości elektrycznych, takich jak napięcie czy prąd. Oznacza to, że typowe błędy myślowe mogą wynikać z nieodróżniania funkcji pomiędzy przetwarzaniem cyfrowo-analogowym a analogowo-cyfrowym, co prowadzi do mylnego wniosku o zastosowaniu DAC w tych urządzeniach.

Pytanie 27

Urządzenie, które automatycznie przerywa zasilanie, gdy prąd elektryczny wypływający z obwodu różni się od prądu wpływającego, to

A. bezpiecznik wymienny

B. wyłącznik różnicowoprądowy

C. wyłącznik nadmiarowoprądowy

D. ochronnik przeciwprzepięciowy

Wyłącznik różnicowoprądowy (RCD) to urządzenie, które monitoruje różnice między prądem wpływającym a wypływającym z obwodu elektrycznego. Gdy ta różnica przekracza ustalony próg, wyłącznik automatycznie odcina zasilanie, co ma na celu ochronę przed porażeniem prądem oraz pożarami spowodowanymi uszkodzeniem izolacji. Przykłady zastosowania obejmują instalacje w łazienkach, kuchniach oraz w miejscach, gdzie występuje zwiększone ryzyko kontaktu z wodą. Zgodnie z normami IEC 61008, RCD powinny być stosowane w obwodach o napięciu do 400 V, szczególnie w miejscach publicznych i mieszkalnych. Stosowanie wyłączników różnicowoprądowych jest standardem w nowoczesnych instalacjach elektrycznych, a ich regularne testowanie jest zalecane przez przepisy budowlane oraz normy bezpieczeństwa.

Pytanie 28

Układ do pomiaru rezystancji metoda techniczną z poprawnie mierzonym prądem jest przedstawiony na rysunku

A. C.

B. B.

C. D.

D. A.

Podczas analizy błędnych odpowiedzi, warto zwrócić uwagę na kluczowe zasady dotyczące pomiarów elektrycznych. Niewłaściwe podłączenie woltomierza i amperomierza prowadzi do fundamentalnych błędów w pomiarze rezystancji. W przypadku błędnych schematów, woltomierz mógłby być podłączony szeregowo z rezystorem, co skutkowałoby pomiarem całkowitego napięcia źródła, a nie napięcia na samym rezystorze. Takie podejście uniemożliwia określenie rzeczywistej rezystancji, ponieważ nie uwzględnia prądu przepływającego przez ten rezystor. Innym powszechnym błędem jest podłączenie amperomierza równolegle do rezystora, co prowadzi do zwarcia i zniszczenia urządzenia pomiarowego. Ta nieprawidłowa koncepcja opiera się na mylnym przeświadczeniu, że amperomierz można stosować w taki sam sposób jak woltomierz. Ponadto, brak znajomości zasad prawa Ohma oraz niewłaściwe zrozumienie relacji między napięciem, prądem a rezystancją może prowadzić do poważnych pomyłek przy pomiarach. Zrozumienie tych zasad jest kluczowe nie tylko dla poprawności pomiarów, ale także dla bezpieczeństwa podczas pracy z urządzeniami elektrycznymi. W kontekście praktycznym, stosowanie nieprawidłowych metod pomiarowych może prowadzić do błędnych wyników w projektach inżynieryjnych, co może mieć poważne konsekwencje w zastosowaniach przemysłowych czy badawczych.

Pytanie 29

Na rysunku pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

A. zboczem opadającym sygnału zegarowego.

B. zboczem narastającym sygnału zegarowego.

C. poziomem niskim sygnału zegarowego.

D. poziomem wysokim sygnału zegarowego.

Wybór wyzwalania przerzutnika typu D innym sposobem niż poziomem wysokim sygnału zegarowego prowadzi do błędnych koncepcji i nieporozumień w zakresie działania tego kluczowego elementu. Nieprawidłowe podejścia, takie jak wyzwalanie przerzutnika poziomem niskim, opadającym lub narastającym zboczem, mogą wynikać z mylnego rozumienia podstawowych zasad, na jakich opierają się układy cyfrowe. Na przykład, przerzutniki, które są wyzwalane poziomem niskim, po prostu nie istnieją w typowej formie, gdyż ich działanie wymaga osiągnięcia stanu wysokiego, by zareagować na zmiany w sygnale danych. Z kolei zbocza sygnału, zarówno opadające, jak i narastające, są używane w innych typach przerzutników, takich jak przerzutniki typu T lub JK, co może wprowadzać zamieszanie. Nieumiejętność rozróżnienia pomiędzy tymi typami wyzwalania prowadzi do poważnych błędów w projektach układów sekwencyjnych, gdzie synchronizacja jest kluczowa. W praktyce, poprawne zrozumienie, kiedy i jak przerzutnik D jest wyzwalany, jest niezbędne do projektowania stabilnych i niezawodnych systemów cyfrowych. Przykłady błędnych założeń mogą obejmować zastosowanie przerzutników w kontekście, gdzie ich właściwości nie są odpowiednio uwzględnione, co skutkuje nieprzewidywalnymi rezultatami oraz trudnościami w diagnostyce usterek.

Pytanie 30

Na rysunku przedstawiono schemat multiwibratora

A. monostabilnego.

B. bistabilnego.

C. trój stabilnego.

D. astabilnego.

Wybór odpowiedzi dotyczącej multiwibratora bistabilnego, trój stabilnego lub monostabilnego pokazuje nieporozumienie w zakresie zasad działania różnych typów multiwibratorów. Multiwibrator bistabilny jest układem, który posiada dwa stabilne stany, w które może być przełączany za pomocą sygnałów zewnętrznych. Oznacza to, że do jego działania potrzebne są impulsy, które zmieniają jego stan, co jest fundamentalnie różne od działania multiwibratora astabilnego, który działa niezależnie od zewnętrznych wskazówek. Multiwibrator monostabilny, z kolei, generuje pojedynczy impuls o określonym czasie trwania po otrzymaniu sygnału wyzwalającego, co również różni się od ciągłego generowania sygnału prostokątnego w układzie astabilnym. Natomiast koncepcja trój stabilnego multiwibratora jest w rzeczywistości błędna, jako że w praktyce układy tego typu nie istnieją. Typowe błędy myślowe w tej kwestii często wynikają z niepełnego zrozumienia podstawowych zasad działania tych układów. Ważne jest, aby dokładnie poznać różnice między tymi układami i zrozumieć, w jaki sposób każdy z nich znajduje zastosowanie w różnych scenariuszach, co jest kluczowe dla skutecznego projektowania i analizy układów elektronicznych.

Pytanie 31

Przyrząd przedstawiony na rysunku służy do pomiaru

A. temperatury.

B. pojemności.

C. ciśnienia.

D. napięcia.

Odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na rysunku to termometr na podczerwień, który służy do bezdotykowego pomiaru temperatury. Działa on na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na dokładne określenie ich temperatury bez potrzeby bezpośredniego kontaktu. Jest to szczególnie istotne w zastosowaniach medycznych, przemysłowych oraz w diagnostyce budowlanej. Na przykład, w medycynie termometry na podczerwień są wykorzystywane do szybkiego pomiaru temperatury ciała pacjentów, co jest kluczowe w przypadku podejrzenia infekcji. W przemyśle, takie urządzenia monitorują temperaturę maszyn, co może zapobiegać awariom. Zgodnie z normami branżowymi, precyzja i niezawodność takich pomiarów są kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Tak więc, znajomość tej technologii i jej praktycznych zastosowań ma istotne znaczenie w wielu dziedzinach.

Pytanie 32

W układzie pokazanym na rysunku współczynnik wzmocnienia prądowego tranzystora T1 wynosi 20, natomiast tranzystora T2 wynosi 10. Ile wynosi wypadkowy współczynnik wzmocnienia prądowego całego układu?

A. 0,5

B. 30

C. 200

D. 2

Wybór odpowiedzi, która nie wskazuje na prawidłowy wypadkowy współczynnik wzmocnienia prądowego, może być wynikiem kilku powszechnych błędów myślowych. Przede wszystkim, niektórzy mogą mylić zasady działania tranzystorów w układzie Darlingtona z innymi konfiguracjami tranzystorów. W przypadku układów Darlingtona, współczynniki wzmocnienia prądowego nie sumują się, jak mogłoby sugerować intuicyjne podejście do układów elektronicznych. Zamiast tego, wzmocnienie prądowe jest wynikiem mnożenia, co jest kluczowym aspektem projektowania obwodów z wykorzystaniem tego typu tranzystorów. Odpowiedzi takie jak 0,5 czy 2 mogą wynikać z błędnego założenia, że wzmocnienie prądowe jest zredukowane przez jakieś dodatkowe czynniki. Z kolei wartości takie jak 30 mogą być wynikiem błędnego dodawania lub pomijania jednego z tranzystorów w obliczeniach. Te nieporozumienia mogą prowadzić do poważnych błędów w projektowaniu obwodów. W praktyce, właściwe zrozumienie zasad działania układów Darlingtona jest kluczowe dla skutecznego wykorzystywania ich w aplikacjach wymagających wysokiego wzmocnienia prądowego. Zastosowanie współczynnika wzmocnienia prądowego w kontekście wybranego układu jest fundamentalną umiejętnością w elektronice oraz w projektowaniu układów analogowych.

Pytanie 33

Jakie parametry zasilacza są wymagane do zasilenia 3 metrów taśmy LED, jeżeli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,2 A 6 W

B. 12 V/1,5 A 15 W

C. 12 V/1,5 A 12 W

D. 12 V/1,2 A 9 W

Aby prawidłowo zasilić 3 metry taśmy LED o mocy 4,8 W na metr i napięciu 12 V, konieczne jest dokładne obliczenie sumarycznej mocy oraz prądu, jaki będzie potrzebny. Całkowita moc taśmy wynosi 3 m x 4,8 W/m = 14,4 W. Zasilacz powinien mieć zapas mocy, aby zapewnić jego stabilne działanie, dlatego zaleca się wybór zasilacza o mocy minimum 15 W. Ponadto, prąd potrzebny do zasilenia taśmy LED można obliczyć korzystając ze wzoru: P = U * I, gdzie P to moc, U to napięcie, a I to prąd. W naszym przypadku, I = P/U = 14,4 W / 12 V = 1,2 A. Jednak ze względu na dodatkowe obciążenia oraz zabezpieczenie przed przeciążeniem, zasilacz powinien mieć wartość prądu wyższą, co czyni 1,5 A odpowiednim wyborem. Dlatego poprawna odpowiedź to 12 V/1,5 A 15 W. Stosowanie zasilaczy z nadmiarem mocy jest standardową praktyką w branży, co zapewnia dłuższą żywotność urządzeń oraz ich niezawodność.

Pytanie 34

Ilość stabilnych stanów przerzutnika bistabilnego wynosi

A. 0

B. 1

C. 2

D. 3

Przerzutnik bistabilny, czyli ten flip-flop, to całkiem ciekawy układ cyfrowy. Ma dwie stabilne wartości: 0 albo 1. To znaczy, że jest w stanie jednocześnie przechowywać jeden bit informacji. Można go spotkać w różnych miejscach, jak rejestry czy pamięci RAM, ale też w generatorach zegarów i układach sekwencyjnych. Właśnie to, że potrafi zmieniać swoje stany w odpowiedzi na sygnały wejściowe, sprawia, że mogą powstawać złożone układy logiczne, które są podstawą współczesnych komputerów. Różne standardy, jak TTL i CMOS, dają nam różne typy tych przerzutników, co otwiera drzwi do wielu zastosowań w elektronice cyfrowej. Moim zdaniem, to naprawdę interesujące jak te małe elementy potrafią mieć tak duże znaczenie w naszym codziennym życiu.

Pytanie 35

Jaki typ generatora powinno się wykorzystać w bloku podstawy czasu oscyloskopu?

A. Generator sinusoidalny

B. Generator prostokątny

C. Generator piłokształtny

D. Generator impulsowy

Generator piłokształtny jest kluczowym elementem w bloku podstawy czasu oscyloskopu, ponieważ generuje sygnały, które zmieniają się w sposób liniowy na pewnym odcinku czasu, a następnie natychmiastowo wracają do stanu początkowego. Taki kształt sygnału umożliwia oscyloskopowi precyzyjne ustawienie podstawy czasu, co jest fundamentalne dla analizy sygnałów. W praktyce, generator piłokształtny jest używany do tworzenia sygnałów testowych, które pozwalają inżynierom na kalibrację i diagnostykę układów elektronicznych oraz na ocenę ich wydajności w różnych warunkach pracy. Zgodnie z normami branżowymi, zastosowanie generatorów piłokształtnych jest zalecane w analizie sygnałów, ponieważ zapewniają one lepszą reprezentację sygnałów o zmiennych kształtach. Dodatkowo, sygnał piłokształtny jest szczególnie przydatny w aplikacjach związanych z cyfrowym przetwarzaniem sygnałów, gdzie precyzyjne pomiary czasowe i amplitudowe są kluczowe.

Pytanie 36

W trakcie konserwacji systemu antenowego wykryto błąd dokonany przez instalatora. Zamiast odpowiedniego przewodu o impedancji falowej 75 Ω podłączono przewód o impedancji falowej 300 Ω. W rezultacie tej pomyłki poziom sygnału odbieranego przez odbiornik

A. uległ wzrostowi

B. pozostał bez zmian

C. uległ zmniejszeniu

D. wynosił 0

Sformułowanie, że poziom sygnału nie uległ zmianie, jest błędne, ponieważ pomija kwestię fundamentalnej zasady dotyczącej dopasowania impedancji w systemach antenowych. Przewody o różnych impedancjach falowych, takich jak 75 Ω i 300 Ω, mają różne charakterystyki przenoszenia sygnału. Niedopasowanie impedancyjne prowadzi do odbicia sygnału, co skutkuje zmniejszeniem poziomu sygnału odbieranego przez odbiornik. W praktyce, jeżeli zastosujemy przewód o wyższej impedancji, część sygnału zostanie odbita, a to może prowadzić do zaniku sygnału lub jego poważnego osłabienia. Stwierdzenie, że sygnał wzrósł, jest również błędne, ponieważ nieodpowiedni przewód nie poprawi jakości sygnału, a wręcz przeciwnie - może spowodować straty, co jest sprzeczne z zasadami projektowania systemów telekomunikacyjnych. Typowym błędem myślowym jest założenie, że przewód o wyższej impedancji może w jakiś sposób "wzmocnić" sygnał, co jest nieprawdziwe. W rzeczywistości, dla uzyskania optymalnych warunków pracy systemu, kluczowe jest prawidłowe dopasowanie impedancji, aby zminimalizować straty sygnału oraz zapewnić jego efektywne przesyłanie do odbiornika. Dlatego ważne jest, aby inżynierowie i technicy zajmujący się instalacjami antenowymi kierowali się zasadami dobrych praktyk oraz standardami branżowymi, aby uniknąć takich pomyłek w przyszłości.

Pytanie 37

Na rysunku przedstawiono widok multimetru, przy czym jego zaciski pomiarowe oznaczono numerami. W celu pomiaru wartości rezystancji przewody pomiarowe należy dołączyć do zacisków o numerach

A. 1 i 2

B. 1 i 4

C. 3 i 4

D. 2 i 3

Wybór zacisków 3 i 4 do pomiaru rezystancji multimetrem jest poprawny, ponieważ te zaciski są zaprojektowane specjalnie do tego celu. Zacisk oznaczony jako COM (zazwyczaj czarny) służy jako punkt odniesienia dla pomiarów, natomiast zacisk oznaczony symbolem Ω (zazwyczaj czerwony) jest przeznaczony do pomiaru rezystancji. Pomiar rezystancji polega na przepuszczeniu prądu przez element i zmierzeniu spadku napięcia, co jest zgodne z prawem Ohma. Aby przeprowadzić ten pomiar, ważne jest, aby przewody pomiarowe były właściwie podłączone, co zapewnia dokładność wyniku. W praktyce oznacza to, że przed wykonaniem pomiaru należy upewnić się, że obwód jest odłączony od źródła zasilania, aby uniknąć uszkodzenia multimetru oraz zapewnienia bezpieczeństwa. W kontekście standardów branżowych, należy stosować się do zasad BHP oraz wytycznych producentów sprzętu pomiarowego, aby zapewnić prawidłowe i wiarygodne wyniki pomiarów.

Pytanie 38

Określ maksymalny czas realizacji prac związanych z montażem uchwytu ściennego anteny, jeśli wiercenie
4 otworów w ścianie trwa 20 min ±15%, a zamocowanie uchwytu przy użyciu 4 kołków rozporowych
12 min ±10%.

A. 33,2 min

B. 32,0 min

C. 35,0 min

D. 36,2 min

Odpowiedź 36,2 min to wynik poprawnego obliczenia maksymalnego czasu trwania robót posadowienia uchwytu ściennego antenowego. W pierwszym kroku obliczamy czas wiercenia czterech otworów. Czas ten wynosi 20 minut z tolerancją ±15%, co oznacza, że maksymalny czas wiercenia wynosi 20 minut + 3 minut (15% z 20 minut), co daje 23 minuty. W drugim kroku obliczamy czas zamocowania uchwytu z użyciem czterech kołków rozporowych. Czas ten wynosi 12 minut z tolerancją ±10%, co oznacza, że maksymalny czas zamocowania to 12 minut + 1,2 minut (10% z 12 minut), co daje 13,2 minuty. Suma maksymalnego czasu wiercenia i maksymalnego czasu zamocowania wynosi 23 minuty + 13,2 minuty = 36,2 minuty. Praktyczne zastosowanie tej wiedzy jest kluczowe w planowaniu czasu pracy oraz budżetów projektowych, a także pozwala na efektywne zarządzanie zasobami w projekcie budowlanym, co jest zgodne z dobrymi praktykami w zarządzaniu projektami budowlanymi oraz normami branżowymi.

Pytanie 39

Jaki najniższy stopień ochrony musi mieć obudowa kontrolera przejścia, aby mogła być używana na zewnątrz budynku?

A. IP11

B. IP44

C. IP22

D. IP33

Obudowa kontrolera przejścia oznaczona jako IP44 zapewnia odpowiedni poziom ochrony dla urządzeń wykorzystywanych na zewnątrz budynków. Klasyfikacja IP (Ingress Protection) definiuje, w jaki sposób urządzenie jest chronione przed wnikaniem ciał stałych oraz cieczy. W przypadku IP44, pierwsza cyfra '4' oznacza, że obudowa jest odporna na wnikanie ciał stałych o średnicy większej niż 1 mm, co chroni przed dostępem drobnych elementów, takich jak narzędzia czy druty. Druga cyfra '4' wskazuje na ochronę przed bryzgami wody z dowolnego kierunku, co jest istotne w warunkach atmosferycznych zewnętrznych. Zastosowanie kontrolera z obudową IP44 jest powszechne w systemach automatyki budynkowej, oświetleniu zewnętrznym oraz w aplikacjach, gdzie istnieje ryzyko działania deszczu lub innych czynników pogodowych. Wybór odpowiedniej klasy ochrony jest kluczowy dla zapewnienia trwałości i niezawodności działania sprzętu w trudnych warunkach.

Pytanie 40

Ile w przybliżeniu wynosi wartość natężenia prądu przemiennego wskazywanego przez multimetr analogowy na zakresie 0,6 A?

A. 500 mA

B. 250 mA

C. 120 mA

D. 240 mA

Wartość 500 mA jest poprawną odpowiedzią, ponieważ wskazanie multimetru analogowego sugeruje natężenie prądu nieco powyżej 0,5 A. Wartość ta, gdy przeliczymy ją na miliampery, osiągnie około 550 mA. W kontekście pomiarów natężenia prądu przemiennego, istotne jest zrozumienie, że multimetry analogowe często mają pewne ograniczenia w dokładności pomiarów, co sprawia, że w przypadku wskazań w pobliżu wartości granicznych, wybór najbliższej odpowiedzi staje się kluczowy. W praktyce, przy pomiarach prądu przemiennego, zaleca się także uwzględnienie współczynnika mocy oraz charakterystyki obciążenia, ponieważ wartości skuteczne i średnie mogą się różnić w zależności od zastosowanej metody pomiarowej. Dlatego znajomość zasad działania oraz umiejętność interpretacji wyników z multimetru jest niezbędna w codziennej pracy elektryka czy technika.
