Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 26 maja 2026 23:52
Data zakończenia: 27 maja 2026 00:05

Egzamin zdany!

Wynik: 38/40 punktów (95,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który sposób adresowania zmiennych zastosowano w przedstawionym fragmencie programu?

A. Symboliczny.

B. Bajtowo-bitowy.

C. Absolutny.

D. Bitowo-bajtowy.

Adresowanie symboliczne jest kluczowym aspektem w programowaniu, zwłaszcza w kontekście systemów automatyki i sterowania. W przedstawionym fragmencie programu mamy do czynienia z oznaczeniami S1, S2 oraz K1, które są logicznymi nazwami dla elementów programu, takich jak styki i cewki. Zastosowanie adresowania symbolicznego pozwala programiście na łatwiejsze zarządzanie kodem, ponieważ zamiast trudnych do zapamiętania adresów sprzętowych, używa on opisowych nazw. Daje to nie tylko lepszą czytelność, ale także ułatwia późniejsze modyfikacje i debugowanie programu. W praktyce, programy pisane z użyciem adresowania symbolicznego są bardziej zrozumiałe dla zespołów projektowych i mogą być łatwiej przenoszone między różnymi platformami. Przykładem dobrych praktyk w branży jest stosowanie konwencji nazewnictwa, które jasno wskazują na funkcjonalność elementów, co znacznie zwiększa efektywność pracy zespołowej. Warto zaznaczyć, że adresowanie symboliczne jest również zgodne z zasadami programowania strukturalnego, które zalecają minimalizację złożoności i zwiększenie modularności kodu.

Pytanie 2

Jaką metodę uzyskiwania sprężonego powietrza należy zastosować, aby jak najlepiej usunąć olej z medium roboczego?

A. Filtrację

B. Osuszanie

C. Redukcję

D. Odolejanie

Metoda odolejania to kluczowy proces w przygotowaniu sprężonego powietrza, szczególnie w aplikacjach, gdzie czystość medium roboczego ma kluczowe znaczenie dla funkcjonowania urządzeń pneumatycznych i jakości produktów końcowych. Odolejanie polega na zastosowaniu specjalistycznych filtrów, które są zdolne do eliminacji cząstek oleju poprzez mechanizmy adsorpcji i separacji. W praktyce, w systemach pneumatycznych, często wykorzystuje się filtry wstępne i końcowe, które skutecznie usuwają zanieczyszczenia, poprawiając jakość sprężonego powietrza. Standardy branżowe, takie jak ISO 8573, definiują różne klasy czystości sprężonego powietrza, gdzie klasa 1 wymaga minimalnej zawartości oleju. Niezbędne jest, aby systemy odolejania były regularnie serwisowane i monitorowane, aby utrzymać ich skuteczność. W kontekście przemysłowym, nieprzestrzeganie zasad odolejania może prowadzić do uszkodzeń sprzętu, zwiększenia kosztów eksploatacji oraz obniżenia jakości produkcji. Znajomość i zastosowanie metody odolejania to zatem niezbędny element w zarządzaniu jakością w procesach pneumatycznych.

Pytanie 3

Jaką zmianę należy wprowadzić w zamieszczonym programie na sterownik PLC, aby po 2 s od włączenia sterownika w tryb RUN na wyjściu Q0.2 pojawił się stan wysoki?

A. Timer TON zmienić na TOF

B. Styk T37 z NO zmienić na NC

C. I0.1 z NO zmienić na NC

D. Cewkę Q0.3 zmienić na SET Q0.3

Odpowiedź, która wybiera zmianę styku I0.1 z NO na NC, jest prawidłowa, ponieważ umożliwia to natychmiastowe aktywowanie cewki Q0.3 po włączeniu sterownika w tryb RUN. W kontekście programowania PLC, styk NO (normally open) wymaga aktywacji sygnału, aby umożliwić przepływ prądu, co w tym przypadku oznacza, że cewka Q0.3 nie będzie aktywna do momentu, gdy I0.1 będzie w stanie wysokim. Zmiana na NC (normally closed) sprawi, że cewka Q0.3 stanie się aktywna natychmiastowo, co jest kluczowe dla uruchomienia timera TON od razu po włączeniu systemu. Po 2 sekundach, styk T37 zamknie się, co spowoduje, że na wyjściu Q0.2 pojawi się stan wysoki. Tego rodzaju logika jest używana w automatyce przemysłowej, gdzie czas reakcji i precyzyjne sterowanie są kluczowe. Przykładem zastosowania może być proces kontroli maszyny, która wymaga natychmiastowego uruchomienia stanu operacyjnego po aktywacji systemu. Poprawność działania w takich systemach jest zgodna z dobrymi praktykami w programowaniu PLC, które podkreślają znaczenie dokładnych i spójnych warunków aktywacji.

Pytanie 4

Jak należy przeprowadzić pomiar ciągłości przewodów w instalacji elektrycznej?

A. przy odłączonych odbiornikach oraz wyłączonym napięciu zasilania

B. przy podłączonych odbiornikach oraz wyłączonym napięciu zasilania

C. przy podłączonych odbiornikach oraz włączonym napięciu zasilania

D. przy odłączonych odbiornikach oraz włączonym napięciu zasilania

Pomiar ciągłości przewodów w instalacji elektrycznej powinien być wykonywany przy odłączonych odbiornikach i wyłączonym napięciu zasilania, co jest zgodne z zasadami bezpieczeństwa i dobrymi praktykami w branży elektrycznej. W takiej sytuacji można zminimalizować ryzyko porażenia prądem elektrycznym oraz zapobiec ewentualnym uszkodzeniom urządzeń. Zastosowanie multimetru do sprawdzenia ciągłości przewodów w tych warunkach umożliwia rzetelną diagnozę ich stanu bez wpływu napięcia, co jest kluczowe w przypadku serwisowania lub modernizacji instalacji. Warto pamiętać, że podczas takich pomiarów, szczególnie w instalacjach pod napięciem, może dochodzić do fałszywych odczytów, co prowadzi do błędnych decyzji serwisowych. Dobre praktyki wymagają także stosowania odpowiednich środków ochrony osobistej oraz dokładnego zapoznania się z dokumentacją techniczną instalacji przed przystąpieniem do pomiarów.

Pytanie 5

W trakcie konserwacji układu przekaźników, który jest zabezpieczony bezpiecznikiem topikowym, należy przeprowadzić inspekcję układu, oczyścić go oraz

A. pomalować obudowę farbą i skontrolować momenty dokręcania połączeń śrubowych

B. zweryfikować stan połączeń elektrycznych i stan izolacji podłączonych przewodów

C. wymienić przewody elektryczne w układzie i nałożyć cienką warstwę wazeliny na złącza

D. przeanalizować jego działanie oraz skontrolować działanie bezpiecznika topikowego

Sprawdzanie stanu połączeń elektrycznych oraz izolacji przyłączonych przewodów podczas konserwacji układu przekaźnikowego jest kluczową czynnością, która ma na celu zapewnienie bezpieczeństwa oraz niezawodności systemu. Dobrą praktyką jest regularne monitorowanie stanu tych elementów, ponieważ ich uszkodzenie może prowadzić do awarii, a w konsekwencji do zagrożenia pożarowego czy uszkodzenia sprzętu. Warto zwrócić uwagę na takie aspekty jak: zużycie izolacji, oznaki przegrzewania się przewodów oraz korozję połączeń. Wymiana uszkodzonych elementów oraz zastosowanie odpowiednich materiałów izolacyjnych, zgodnych z normami IEC 60364, pozwala zminimalizować ryzyko uszkodzeń. Regularne przeglądy oraz konserwacje układów elektrycznych są zalecane przez producentów urządzeń i są integralną częścią zarządzania bezpieczeństwem w obiektach przemysłowych i komercyjnych.

Pytanie 6

Które z poniższych narzędzi CAD pozwala na wykonanie analizy wytrzymałościowej korbowodu podczas etapu projektowania?

A. ERA

B. MES

C. DWG

D. PMI

Metoda Elementów Skończonych, czyli MES, to naprawdę fajna technika, która inżynierom pozwala na dokładne modelowanie i symulację tego, jak różne obiekty będą się zachowywać pod różnymi obciążeniami. W przypadku analizy korbowodu, MES jest super przydatne, bo możesz określić geometrię i materiały, co jest mega ważne, by ocenić, jak dobrze ten korbowód będzie działał, a przede wszystkim czy będzie bezpieczny. Rozdzielając skomplikowany obiekt na mniejsze fragmenty, można dokładnie obliczyć, jakie siły na niego działają. Przykładowo, inżynierowie mogą sprawdzić, jak korbowód zniesie obciążenia dynamiczne, które pojawiają się podczas pracy silnika. To pomaga znaleźć te newralgiczne punkty, które mogą się uszkodzić. W inżynierii MES to standard, który naprawdę ułatwia projektowanie i zmniejsza ryzyko, że coś pójdzie nie tak z ostatecznym produktem. To jest zgodne z najlepszymi praktykami w inżynierii mechanicznej.

Pytanie 7

Którą funkcję realizuje w programie napisanym w języku FBD przedstawiony na rysunku blok funkcjonalny?

A. Wyłączania z opóźnieniem.

B. Zliczania w górę.

C. Załączania z opóźnieniem.

D. Zliczania w dół.

Blok funkcjonalny TOF (Timer OFF) w języku FBD jest kluczowym narzędziem do realizacji funkcji wyłączania z opóźnieniem. Działa on w sposób, który zapewnia, że po aktywacji wejścia EN (Enable), urządzenie pozostaje w stanie aktywnym przez zdefiniowany czas PT (Preset Time). Po upływie tego czasu, wyjście Q zostaje wyłączone. Takie podejście jest nie tylko praktyczne, ale także zgodne z najlepszymi praktykami inżynieryjnymi w automatyce przemysłowej. Dzięki zastosowaniu bloków czasowych, można łatwo kontrolować procesy, które wymagają określonego opóźnienia przed dezaktywacją. Na przykład, w systemach automatyki budynkowej, funkcja ta może być używana do wyłączania oświetlenia po opuszczeniu pomieszczenia, co przyczynia się do oszczędności energii. Stosowanie takich bloków jest zgodne z normami IEC 61131-3, które definiują programowanie w języku FBD, co zapewnia interoperacyjność i ułatwia integrację różnych systemów sterowania.

Pytanie 8

Ultradźwiękowy przetwornik poziomu, którego parametry przedstawiono w ramce, wymaga do prawidłowej pracy zasilania m.in. prądem o natężeniu

Wyjścia:	prądowe 4 ÷ 20 mA
Zasilanie:	12 ÷ 30 V DC, 0,1 A
Maksymalne obciążenie:	600 Ω w pętli przy 24 V DC
Pobór mocy:	maks. 0,75 W (25 mA przy 24 V DC)
Zakres pomiarowy:	300 ÷ 75000 mm
Dokładność:	0,25%
Temperatura pracy:	-30 ÷ +60°C

A. 25 mA

B. 100 mA

C. 4 mA

D. 20 mA

Ultradźwiękowy przetwornik poziomu wymaga do prawidłowej pracy zasilania prądem o natężeniu 100 mA. To natężenie jest zgodne z parametrami technicznymi urządzenia, które wskazują, że zasilanie wynosi 12 ± 30 V DC oraz 0,1 A (czyli 100 mA). Tego typu przetworniki są powszechnie stosowane w systemach automatyki przemysłowej, gdzie monitorowanie poziomu cieczy jest kluczowe dla efektywności procesów produkcyjnych. Przykładem zastosowania może być zbiornik wody, w którym przetwornik ultradźwiękowy umożliwia ciągłe monitorowanie poziomu cieczy, a tym samym zapobiega przepełnieniu zbiornika czy niewystarczającemu poziomowi. Ważne jest zrozumienie, że chociaż prąd wyjściowy przetwornika wynosi 4 ÷ 20 mA (co jest typowe dla sygnałów analogowych), prąd zasilający musi być odpowiednio wyższy, aby zapewnić stabilną i niezawodną pracę urządzenia. Dobrą praktyką w przemysłowych aplikacjach jest również zapewnienie, że zasilanie spełnia normy bezpieczeństwa, co może obejmować stosowanie zasilaczy z odpowiednimi zabezpieczeniami.

Pytanie 9

Który z wymienionych elementów jest najważniejszy przy projektowaniu automatycznej linii do napełniania i etykietowania rozcieńczalników do farb?

A. Wysoka wydajność zaprojektowanej linii

B. Jak największa niezawodność funkcjonowania zaprojektowanej linii

C. Brak elektryzowania się zastosowanych elementów

D. Użycie najtańszych komponentów

Nie elektryzowanie się użytych podzespołów jest kluczowe podczas projektowania zautomatyzowanej linii do napełniania i etykietowania rozcieńczalników do farb, ponieważ elektryzacja może powodować szereg problemów, w tym uszkodzenia sprzętu, błędy w etykietowaniu oraz zagrożenia dla bezpieczeństwa. W kontekście rozcieńczalników, które są często łatwopalne, statyczne ładunki mogą prowadzić do eksplozji lub pożaru. W praktyce, stosuje się materiały antystatyczne w podzespołach linii produkcyjnych, aby zminimalizować ryzyko elektryzacji. Ponadto, zgodnie z normami branżowymi, takimi jak IEC 60079, ważne jest, aby sprzęt stosowany w strefach zagrożonych pożarem był odpowiednio zaprojektowany i certyfikowany, aby zminimalizować ryzyko wybuchu. Dlatego podczas projektowania takich linii, kluczowe jest uwzględnienie właściwości materiałów i ich zachowania w różnych warunkach operacyjnych, aby zapewnić bezpieczeństwo i niezawodność procesu.

Pytanie 10

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

A. multiplikację obrotów.

B. multiplikację przełożenia.

C. ruch przerywany.

D. ruch ciągły.

Odpowiedź 'ruch przerywany' jest prawidłowa, ponieważ mechanizm przedstawiony na rysunku jest typowym przykładem mechanizmu krzywkowego, który przekształca ruch obrotowy w ruch przerywany. W zastosowaniach przemysłowych, mechanizmy krzywkowe są często używane w automatyzacji procesów, takich jak w maszynach pakujących, robotach przemysłowych czy systemach transportowych. Dzięki swojej zdolności do generowania ruchu z okresowymi przestojami, mechanizmy te pozwalają na precyzyjne dozowanie materiałów oraz synchronizację działania różnych elementów maszyn. W standardach branżowych, takich jak ISO 9001, efektywność procesów produkcyjnych jest kluczowa, a zastosowanie ruchu przerywanego przyczynia się do optymalizacji cykli produkcyjnych i zwiększenia wydajności. Dlatego zrozumienie działania tych mechanizmów jest istotne dla inżynierów i projektantów maszyn, którzy muszą zapewnić najwyższą jakość i niezawodność w swoich projektach.

Pytanie 11

W systemie alarmowym, który jest aktywowany za pomocą pilota radiowego, zasięg jego działania znacznie się zmniejszył. Jakie może być najprawdopodobniejsze źródło tego problemu?

A. Rozładowana bateria w pilocie

B. Niewłaściwe kierowanie pilota na odbiornik

C. Zniszczenie przycisku w pilocie

D. Rozkodowanie pilota

Rozładowana bateria w pilocie jest najczęstszą przyczyną zmniejszenia zasięgu działania zdalnego sterowania w systemach alarmowych. Piloty działają na zasadzie wysyłania sygnału radiowego, który jest odbierany przez centralę alarmową. W miarę jak bateria się rozładowuje, moc sygnału znacząco maleje, co skutkuje osłabieniem zasięgu. W praktyce, użytkownicy powinni regularnie kontrolować stan baterii swoich pilotów, a także stosować wysokiej jakości akumulatory, które zapewniają stabilne zasilanie przez dłuższy czas. Ważne jest również, aby przy wymianie baterii stosować się do instrukcji producenta, co pozwoli uniknąć problemów z kompatybilnością. Zgodnie z dobrymi praktykami, zaleca się wymianę baterii co 6-12 miesięcy, aby zapewnić niezawodne działanie systemu alarmowego. Ponadto, użytkownicy powinni być świadomi, że inne czynniki, takie jak zakłócenia elektromagnetyczne czy przeszkody w postaci ścian, mogą również wpływać na zasięg, jednak w przypadku znacznej redukcji zasięgu, rozładowana bateria jest najprawdopodobniejszym czynnikiem.

Pytanie 12

Kierunek obrotu wirnika silnika indukcyjnego trójfazowego można zmienić poprzez

A. zmianę kolejności faz w sieci zasilającej silnik

B. zmianę liczby par biegunów magnetycznych

C. szeregowe podłączenie dodatkowego rezystora do jednego z uzwojeń

D. zmianę częstotliwości napięcia zasilającego

Zmiana kolejności faz w silniku indukcyjnym trójfazowym jest kluczowym sposobem na zmianę kierunku obrotów wirnika. Każda z trzech faz dostarcza prąd o różnej różnicy faz, co generuje zmieniające się pole magnetyczne w stojanie. Te różnice faz prowadzą do obrotu pola magnetycznego, a tym samym również wirnika. Przykładowo, w zastosowaniach przemysłowych, kiedy silnik musi zmieniać kierunek obrotów w odpowiedzi na zmieniające się warunki pracy, zmiana kolejności zasilania jest najczęściej stosowaną metodą, ponieważ jest efektywna i prosta do zaimplementowania. Standardy branżowe, takie jak IEC 60034, również podkreślają tę metodę jako bezpieczną i efektywną w aplikacjach, gdzie wymagana jest dynamiczna kontrola kierunku obrotów. Dzięki zrozumieniu tej zasady, inżynierowie mogą lepiej projektować systemy napędowe i optymalizować je w zależności od wymagań aplikacji.

Pytanie 13

Aby zmierzyć wartość napięcia zmiennego, pokrętło multimetru powinno być ustawione na pozycję oznaczoną

A. ACV

B. ACA

C. DCV

D. DCA

Ustawienie multimetru na pozycji "ACV" jest kluczowe dla pomiaru napięcia zmiennego, które zmienia swoją wartość w czasie. W tej pozycji multimetr mierzy skuteczną wartość napięcia sinusoidalnego, co jest istotne w praktycznych zastosowaniach, takich jak pomiary w sieciach elektrycznych. Napięcie zmienne jest powszechnie używane w domowych instalacjach elektrycznych, a także w wielu urządzeniach elektronicznych. Użycie odpowiedniego ustawienia na multimetrze zapewnia dokładność pomiaru oraz umożliwia analizę parametrów napięcia, co jest zgodne z najlepszymi praktykami w zakresie elektroniki i elektryki. Warto również pamiętać, że niewłaściwe ustawienie multimetru, na przykład na "DCV" (napięcie stałe), może prowadzić do błędnych odczytów, co w dalszej perspektywie może skutkować uszkodzeniem urządzenia lub niewłaściwym działaniem instalacji. Dlatego tak ważne jest, aby przed wykonaniem pomiaru zawsze upewnić się, że multimetr jest ustawiony na odpowiedni zakres i typ pomiaru.

Pytanie 14

Który symbol graficzny oznacza iloczyn logiczny sygnałów?

A. C.

B. B.

C. A.

D. D.

Odpowiedź B. jest poprawna, ponieważ symbol graficzny przedstawia bramkę logiczną AND, która jest kluczowym elementem w teorii obwodów cyfrowych. Ta bramka generuje sygnał wysoki (1) wyłącznie wtedy, gdy wszystkie jej wejścia również są wysokie. Przykładowo, w systemach cyfrowych bramki AND są powszechnie używane do tworzenia złożonych operacji logicznych w obwodach, co na przykład znajduje zastosowanie w projektowaniu układów arytmetycznych lub w systemach kontroli. W praktyce, jeśli mamy dwa sygnały wejściowe, A i B, bramka AND zwróci 1 tylko wtedy, gdy zarówno A, jak i B są równe 1. Użycie bramek logicznych, takich jak AND, stanowi fundament w inżynierii komputerowej oraz w projektowaniu systemów wbudowanych, gdzie precyzyjne zarządzanie sygnałami logicznymi jest kluczowe dla funkcjonowania urządzeń. Zgodnie z normami IEEE 91 oraz IEC 60617, bramki te są jednoznacznie definiowane i są nieodłącznym elementem schematów obwodowych.

Pytanie 15

Jaki program służy do gromadzenia informacji o procesie przemysłowym, ich przedstawiania oraz archiwizacji?

A. Kompilator

B. SCADA

C. CAD/CAM

D. Linker

SCADA, czyli System Control and Data Acquisition, to kluczowy program używany w przemyśle do zbierania, monitorowania oraz archiwizacji danych procesowych. Dzięki SCADA operatorzy mogą uzyskiwać w czasie rzeczywistym informacje na temat pracy maszyn oraz efektywności procesów przemysłowych. System ten umożliwia wizualizację danych w formie graficznych interfejsów, co ułatwia identyfikację problemów i szybką reakcję na nie. Przykładem zastosowania SCADA może być zarządzanie systemem wodociągowym, gdzie program monitoruje ciśnienie, przepływ wody oraz stan zbiorników. Standardy takie jak ISA-95 czy ISA-88 definiują ramy, w których SCADA operuje, co zapewnia interoperacyjność z innymi systemami automatyki przemysłowej. Wiele nowoczesnych instalacji przemysłowych korzysta z SCADA, aby zwiększyć efektywność operacyjną, poprawić jakość produkcji oraz zminimalizować przestoje, co przekłada się na oszczędności finansowe i lepszą jakość produktów.

Pytanie 16

Zamieszczony symbol graficzny należy zastosować podczas rysowania schematu kinematycznego w celu przedstawienia

A. przekładni walcowej ślimakowej.

B. sprzęgła.

C. hamulca.

D. przekładni ciernej stożkowej.

Symbol graficzny użyty w schematach kinematycznych do oznaczania hamulca jest kluczowym elementem w analizie układów mechanicznych. Przedstawia on działanie hamulca, gdzie połączenie linii prostej z linią zakończoną strzałką skierowaną w dół wskazuje na siłę nacisku, która jest typowa dla mechanizmów hamulcowych. W praktyce, hamulce odgrywają fundamentalną rolę w zapewnieniu bezpieczeństwa i kontroli nad ruchem urządzeń mechanicznych. Zastosowanie tego symbolu pozwala na szybkie zidentyfikowanie elementu hamulcowego w schematach i ułatwia analizę dynamiki ruchu. W inżynierii mechanicznej stosowanie standardowych oznaczeń, takich jak te opisane w normach ISO, zapewnia jednolitość dokumentacji technicznej oraz ułatwia komunikację między inżynierami. Warto też zwrócić uwagę, że różne typy hamulców, jak np. tarczowe czy bębnowe, mogą różnić się w zakresie zastosowania symboli, jednak ich podstawowe funkcje pozostają niezmienne. Zrozumienie właściwej symboliki kinematycznej jest kluczowe dla analizy i projektowania układów mechanicznych.

Pytanie 17

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

A. D.

B. A.

C. C.

D. B.

Odpowiedź A. jest naprawdę na miejscu! Ten symbol graficzny odpowiada standardom, które mamy w inżynierii, i pokazuje, jak powinny wyglądać różne elementy mechaniczne. Gdy mówimy o przekładni z pasem klinowym, ważne jest, żeby na schematach dobrze ukazać dwa koła pasowe i pas, który je łączy. Dobrze to przedstawione ułatwia pracy inżynierom, bo jasniej widzą, jak to wszystko działa i jak można to zastosować w różnych projektach. Takie przekładnie znajdziesz wszędzie – w automatyce, przemyśle motoryzacyjnym... ich zadaniem jest przenoszenie napędu z jednego miejsca na drugie. I dzięki dobremu symbolowi od razu wiadomo, z jakim napędem mamy do czynienia. To bardzo ważne w projektowaniu i analizie systemów mechanicznych. I jeszcze jedna rzecz: znajomość norm, jak na przykład ISO 1219, jest mega przydatna przy projektowaniu nowych maszyn, bo precyzja i zgoda z normami mogą zadecydować o bezpieczeństwie i funkcjonowaniu tych urządzeń.

Pytanie 18

Jakie informacje powinien zawierać raport z realizowanych prac konserwacyjnych frezarki numerycznej?

A. Kosztorys oraz opis przeprowadzonych działań, a także podpis osoby odpowiedzialnej za konserwację

B. Miejsce i datę, a także czas realizacji prac konserwacyjnych

C. Datę i opis wykonanych prac oraz podpis osoby odpowiedzialnej za konserwację

D. Miejsce i datę oraz kosztorys przeprowadzonej konserwacji

Protokół z prac konserwacyjnych frezarki numerycznej to coś, co musi mieć kilka ważnych rzeczy. Po pierwsze, musi być w nim data i opis tego, co dokładnie zrobiono. To jest mega ważne, żeby wiedzieć, co się działo z maszyną w czasie jej użytkowania. Dzięki temu łatwiej ogarnąć, kiedy powinny być następne przeglądy. A opis prac pozwala zobaczyć, co się zmieniło, co jest kluczowe, gdy planujemy przyszłe naprawy. I jeszcze podpis wykonawcy – to też istotne, bo jeśli coś się stanie, to wiemy, że to robił ktoś kompetentny. I wiesz, w kontekście norm ISO, taki protokół jest podstawą do audytów i kontroli jakości, co w produkcji ma ogromne znaczenie. Kiedy urządzenie się psuje, dobrze napisana dokumentacja ułatwia szybką diagnozę problemu, co jest bardzo pomocne.

Pytanie 19

Jaki krok powinien być wykonany po edytowaniu programu, zanim zostanie on zapisany do PLC?

A. Komparację

B. Kompilację

C. Kompensację

D. Kompresję

Kompilacja jest kluczowym procesem w programowaniu aplikacji dla sterowników PLC, ponieważ przekłada kod źródłowy na format binarny, który jest bezpośrednio wykorzystywany przez urządzenie. W trakcie kompilacji, kod jest analizowany pod kątem błędów składniowych oraz logicznych, a następnie przetwarzany na kod maszynowy. Taki proces zapewnia, że program jest zoptymalizowany i zgodny z architekturą konkretnego sterownika. Przykładowo, w przypadku programowania w języku LAD (Ladder Logic), kompilacja pozwala na przekształcenie graficznego przedstawienia logiki w zrozumiały dla PLC kod binarny, co umożliwia prawidłowe wykonanie procesu automatyzacji w zakładzie produkcyjnym. Zgodnie z najlepszymi praktykami, kompilacja powinna być przeprowadzana po każdej modyfikacji kodu, aby zminimalizować ryzyko wystąpienia błędów w działaniu systemu. Dodatkowo, wiele narzędzi programistycznych oferuje funkcjonalność automatycznej kompilacji, co znacząco ułatwia pracę programisty.

Pytanie 20

Z jakiego układu zasilania powinna być zasilana maszyna mechatroniczna, skoro na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

A. TT

B. TN – C

C. TN – S

D. TI

Odpowiedź TN-S jest prawidłowa, ponieważ oznaczenie 400 V ~ 3/N/PE wskazuje na sieć trójfazową z przewodem neutralnym oraz przewodem ochronnym. W układzie TN-S przewód neutralny (N) oraz przewód ochronny (PE) są odseparowane, co zwiększa bezpieczeństwo użytkowania urządzeń mechatronicznych. Stosowanie sieci TN-S jest zgodne z normami IEC 60364, które zalecają, by w przypadku zasilania systemów wymagających wysokiego poziomu bezpieczeństwa elektrycznego, stosować właśnie ten typ układu. Przykładem zastosowania układu TN-S mogą być środowiska przemysłowe, gdzie urządzenia mechatroniczne zasilane są z sieci o wysokiej mocy, minimalizując ryzyko porażenia prądem. Dodatkowo, TN-S pozwala na lepszą ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w przypadku wrażliwych urządzeń elektronicznych. Z tego względu układ TN-S jest preferowany w nowoczesnych instalacjach elektrycznych.

Pytanie 21

Nieszczelności występujące w systemie smarowania lub w obiegu cieczy chłodzącej, zauważone w trakcie pracy urządzenia hydraulicznego, powinny być usunięte podczas

A. przeglądu technicznego w trakcie przestoju

B. ogólnego remontu maszyny

C. planowych napraw bieżących bez rozkładania całej maszyny

D. planowych napraw średnich realizowanych po demontażu całej maszyny

Wybór przeglądu technicznego w czasie przestoju jako momentu na usunięcie nieszczelności w układzie smarowania lub cieczy chłodzącej jest trafny z wielu powodów. Nieszczelności te mogą prowadzić do poważnych problemów operacyjnych, takich jak przegrzewanie się maszyny czy jej uszkodzenie, co w konsekwencji może skutkować wstrzymaniem produkcji. Przegląd techniczny w czasie przestoju to idealny moment na przeprowadzenie dokładnej inspekcji, ponieważ pozwala na zidentyfikowanie i naprawienie problemów bez ryzyka wpływu na wydajność pracy. W ramach przeglądu można również przeprowadzić dodatkowe czynności, takie jak uzupełnienie płynów eksploatacyjnych czy wymiana zużytych elementów. Dobre praktyki branżowe wskazują na konieczność przeprowadzania takich inspekcji w regularnych odstępach czasowych, co podnosi bezpieczeństwo i efektywność pracy urządzeń hydraulicznych. Dlatego odpowiedź na to pytanie potwierdza świadomość znaczenia regularnych przeglądów w kontekście utrzymania ruchu maszyn.

Pytanie 22

Ekonomiczne oraz szerokie regulowanie prędkości obrotowej silnika prądu stałego bocznikowego możliwe jest przez

A. włączenie regulowanej rezystancji w szereg z obwodem twornika

B. zastosowanie rezystancyjnego dzielnika napięcia do zmiany napięcia twornika

C. zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika

D. włączenie regulowanej rezystancji w szereg z obwodem wzbudzenia

Zastosowanie tyrystorowego regulatora napięcia do zmiany napięcia twornika jest najefektywniejszym sposobem regulacji prędkości obrotowej silnika prądu stałego bocznikowego. Regulator ten pozwala na precyzyjną kontrolę napięcia dostarczanego do twornika, co ma bezpośredni wpływ na prędkość obrotową silnika. W praktyce, zmiana napięcia na tworniku pozwala na szeroki zakres regulacji prędkości, co jest kluczowe w różnych zastosowaniach przemysłowych, takich jak napędy w systemach transportowych czy robotyce. Dzięki tyrystorowym regulatorom, możliwe jest uzyskanie znacznych oszczędności energetycznych oraz minimalizacja strat ciepła, co jest zgodne z najlepszymi praktykami w zakresie efektywności energetycznej. Standardy branżowe, takie jak IEC 60034-1, podkreślają znaczenie efektywności systemów napędowych, a zastosowanie regulatorów tyrystorowych jest zgodne z tymi zaleceniami, umożliwiając osiągnięcie wysokiej wydajności operacyjnej. Warto również zauważyć, że nowoczesne systemy regulacji mogą być zintegrowane z technologiami cyfrowymi, co dodatkowo zwiększa ich funkcjonalność i możliwość monitorowania stanu pracy silnika.

Pytanie 23

Jak określa się cechę sterownika PLC, która umożliwia zachowanie aktualnych wartości operandów użytych w programie podczas przełączania z trybu RUN na STOP lub po utracie zasilania?

A. Synchronizacja

B. Strobowanie

C. Remanencja

D. Redundancja

Remanencja jest fundamentalną właściwością sterowników PLC, która umożliwia zachowanie wartości operacyjnych w przypadku zmian trybu pracy systemu. Kiedy sterownik przechodzi z trybu RUN do STOP lub zostaje odłączony od zasilania, remanencja pozwala na zachowanie aktualnych stanów wejść i wyjść oraz wartości zmiennych. W praktyce oznacza to, że po ponownym włączeniu zasilania lub przełączeniu na tryb RUN, system kontynuuje pracę od miejsca, w którym został zatrzymany, co jest kluczowe dla wielu aplikacji przemysłowych. Przykładem może być linia produkcyjna, na której przerwanie zasilania nie powinno skutkować utratą danych o stanie maszyn, co mogłoby prowadzić do przestojów i strat finansowych. Standardy takie jak IEC 61131-3 definiują sposób implementacji remanencji w programowaniu PLC, co gwarantuje zgodność i bezpieczeństwo operacji w systemach automatyki.

Pytanie 24

Jaką czynność należy zrealizować w pierwszej kolejności przy wymianie filtru ssawnego w instalacji hydraulicznej?

A. Napełnić zbiornik czystym olejem oraz odpowietrzyć system

B. Spuścić olej do właściwego naczynia przez korek spustowy

C. Usunąć zanieczyszczenia z wnętrza zbiornika zasilacza hydraulicznego

D. Wyciągnąć wkład filtra oleju i powietrza

Spuszczenie oleju do odpowiedniego naczynia przez korek spustowy to naprawdę ważny krok, gdy wymieniasz filtr ssawny w urządzeniu hydraulicznym. Dzięki temu unikniesz zanieczyszczenia nowego filtra oleju, co jest kluczowe dla prawidłowego działania. W praktyce, warto pamiętać, żeby spuścić olej w kontrolowany sposób, bo rozlanie go może narobić sporo problemów. Poza tym, olej, który już był używany, może zawierać niebezpieczne substancje, więc trzeba być ostrożnym. Zanim zrobisz coś więcej, jak czyszczenie zbiornika czy montaż nowego filtra, upewnij się, że zbiornik nie jest brudny. Takie podejście do wymiany filtra to nie tylko dobra praktyka, ale także dbałość o dłuższą żywotność sprzętu i lepszą wydajność hydrauliki.

Pytanie 25

Które szczypce należy wybrać do montażu i demontażu pierścieni osadczych Segera?

A. C.

B. A.

C. D.

D. B.

Szczypce do pierścieni osadczych Segera, oznaczone literką 'C', są naprawdę fajnym narzędziem, jeśli chodzi o montaż i demontaż tych zabezpieczeń. Mają charakterystyczne końcówki, które świetnie chwytają pierścienie, co jest niezbędne, żeby wszystko działało jak trzeba. W praktyce ułatwiają zadanie, bo za pomocą tych szczypców można sprawnie zdemontować lub zamontować elementy, które często muszą znosić spore przeciążenia. Dobrze jest korzystać z takich narzędzi, bo minimalizują ryzyko ich uszkodzenia, a także elementów, w których je stosujemy. Pamiętajmy, że używanie odpowiednich narzędzi zgodnie z ich przeznaczeniem to klucz do sukcesu. To także pokazuje, jak istotne są zasady bezpieczeństwa i ergonomii w pracy. Używanie szczypców do pierścieni osadczych Segera to część dobrych praktyk w branży, co na pewno zwiększa efektywność i bezpieczeństwo całego procesu, czy to produkcji, czy serwisu.

Pytanie 26

Jakiego rodzaju zabieg konserwacyjny należy przeprowadzić, aby chronić płytkę drukowaną przed korozją?

A. Krótkotrwale zanurzyć płytkę w chlorku żelaza

B. Pokryć płytkę warstwą pasty termoprzewodzącej

C. Obwód drukowany pokryć pastą lutowniczą

D. Pokryć płytkę warstwą lakieru izolacyjnego

Pokrycie płytki drukowanej warstwą lakieru izolacyjnego jest kluczowym zabiegiem konserwacyjnym mającym na celu ochronę przed korozją. Lakier izolacyjny tworzy trwałą, wodoodporną powłokę, która zabezpiecza metalowe ścieżki oraz elementy elektroniczne przed działaniem wilgoci oraz substancji chemicznych. W praktyce, zastosowanie lakieru izolacyjnego jest standardową procedurą w produkcji elektroniki, szczególnie w urządzeniach narażonych na wysoką wilgotność, jak na przykład w sprzęcie przemysłowym czy motoryzacyjnym. Stosowanie takiego zabezpieczenia nie tylko wydłuża żywotność komponentów, ale również zmniejsza ryzyko awarii związanych z korozją. Przykłady zastosowania lakierów izolacyjnych obejmują ich wykorzystanie w płytkach PCB stosowanych w elektronice użytkowej oraz w systemach telekomunikacyjnych, gdzie długotrwała niezawodność jest kluczowa. Zgodnie z normami IPC-610, pokrycie warstwą izolacyjną jest zalecane dla wszystkich aplikacji narażonych na korozję.

Pytanie 27

Na etykiecie znamionowej zasilacza, który jest podłączony do układu, widnieją informacje: INPUT 100-240 VAC; OUTPUT 12 VDC. Co to oznacza w kontekście zasilania układu?

A. 12 VDC

B. w zakresie od 100 do 240 VAC

C. w zakresie od 100 do 240 VDC

D. 12 VAC

Odpowiedzi, które wskazują na napięcie zmienne, takie jak '100-240 VAC' lub '12 VAC', są niewłaściwe, ponieważ nie odzwierciedlają one charakterystyki wyjścia zasilacza. Zapis 'INPUT 100-240 VAC' informuje o zakresie napięcia, które można podać na wejście zasilacza, natomiast 'OUTPUT 12 VDC' oznacza, że na wyjściu otrzymujemy napięcie stałe. Wybór napięcia zmiennego na wyjściu prowadzi do nieporozumień, ponieważ wiele urządzeń elektronicznych, takich jak komputery czy sprzęt audio, wymaga napięcia stałego do prawidłowego działania. W przypadku, gdyby urządzenie było zasilane napięciem zmiennym, mogłoby to spowodować uszkodzenia lub nieprawidłowe działanie, co jest sprzeczne z dobrymi praktykami w zakresie projektowania układów elektronicznych. Często te błędne odpowiedzi wynikają z mylenia pojęć napięcia stałego i zmiennego, co jest kluczowe dla inżynierów i techników zajmujących się elektroniką. Zrozumienie różnicy między tymi dwoma typami napięcia oraz ich zastosowaniem jest fundamentem skutecznego projektowania i eksploatacji systemów elektronicznych.

Pytanie 28

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu E5.

KODY BŁĘDÓW
Nr	Kod błędu	Problem
1.	E1	Usterka czujnika temperatury pomieszczenia
2.	E2	Usterka czujnika temperatury wymiennika zewn.
3.	E3	Usterka czujnika temperatury wymiennika wewn.
4.	E4	Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym
5.	E5	Brak komunikacji między jednostkami wewn. i zewn.
6.	F0	Usterka silnika prądu stałego wentylatora jednostki zewn.
7.	F1	Uszkodzenie modułu IPM
8.	F2	Uszkodzenie modułu PFC
9.	F3	Problem ze sprężarką
10.	F4	Błąd czujnika temperatury przegrzania
11.	F5	Zabezpieczenie temperatury głowicy sprężarki
12.	F6	Błąd czujnika temperatury otoczenia jednostki zewn.
13.	F7	Zabezpieczenie przed zbyt wysokim lub za niskim na- pięciem zasilania
14.	F8	Błąd komunikacji modułów jednostki zewnętrznej
15.	F9	Błąd pamięci EEPROM jednostki zewnętrznej
16.	FA	Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego)

A. Błąd czujnika temperatury ssania.

B. Brak komunikacji między jednostkami.

C. Uszkodzenie modułu IPM.

D. Problem ze sprężarką.

Kod błędu E5, oznaczający 'Brak komunikacji między jednostkami wewn. i zewn.', wskazuje na istotny problem w systemach HVAC, gdzie współpraca i wymiana informacji między jednostkami są kluczowe dla prawidłowego funkcjonowania. W przypadku, gdy urządzenie nie może nawiązać komunikacji, może to prowadzić do braku synchronizacji w działaniu systemu, a tym samym do nieefektywnej pracy lub całkowitego zatrzymania. W praktyce, przed podjęciem dalszych kroków diagnostycznych, warto najpierw sprawdzić połączenia kablowe oraz zasilanie jednostek, co jest zgodne z dobrymi praktykami serwisowymi. W przypadku potwierdzenia braku komunikacji, zastosowanie narzędzi do testowania sygnałów komunikacyjnych (np. oscyloskopy) może pomóc w zdiagnozowaniu, czy problem leży w uszkodzeniu kabla, czy w jednym z modułów sterujących. Działania te są niezbędne, aby zapewnić działanie systemu na najwyższym poziomie efektywności oraz minimalizować ryzyko awarii w przyszłości.

Pytanie 29

Jakie są różnice między blokiem funkcyjnym przerzutnika RS a blokiem przerzutnika SR w PLC?

A. Odwróceniem sygnałów Set i Reset

B. Przewagą sygnałów Set i Reset

C. Ilością stanów pośrednich

D. Czasem reakcji

Zauważ, że wybrałeś poprawną odpowiedź, bo jest istotna różnica między przerzutnikiem RS a SR. W przerzutniku RS sygnał Set zawsze ma pierwszeństwo. To znaczy, że jak go aktywujesz, to wyjście idzie w stan wysoki. Dopiero gdy Set nie działa, możemy mówić o sygnale Reset. Ta zasada jest naprawdę ważna, zwłaszcza w automatyce. Na przykład, w różnych systemach sterowania, chcemy, żeby urządzenie znowu zaczęło działać po wyłączeniu. Dzięki przerzutnikowi RS to jest całkiem proste i bezpieczne. No i wiesz, standardy jak IEC 61131-3 mówią o tym, jak powinny działać programy do PLC, więc dobrze znać te różnice, żeby nie popełnić błędów przy projektowaniu systemów. Moim zdaniem, im lepiej rozumiesz te kwestie, tym lepiej zaprojektujesz swoje układy.

Pytanie 30

Której instrukcji należy użyć w programie pisanym w języku LD, aby zapamiętany został stan wysoki na wyjściu sterownika PLC?

A. C.

B. B.

C. A.

D. D.

Odpowiedź A jest poprawna, ponieważ w języku drabinkowym (Ladder Diagram - LD) stosuje się instrukcję "set" (S) do ustawiania stanu wysokiego na wyjściu sterownika PLC. Umożliwia to utrzymanie tego stanu niezależnie od sygnałów wejściowych, co jest kluczowe w aplikacjach wymagających zaawansowanego sterowania, takich jak systemy automatyki przemysłowej. Instrukcja ta działa na zasadzie pamięci, co oznacza, że po jej aktywacji wyjście pozostaje w stanie wysokim do momentu, gdy zostanie aktywowana przeciwna instrukcja, która ustawi wyjście w stan niski (reset). Przykładowo, w przypadku systemu zarządzania ruchem w zakładzie produkcyjnym, gdy czujnik wykrywa obecność materiału, stosuje się instrukcję set, aby włączyć sygnał do transportera do momentu, aż materiał zostanie przetworzony. W kontekście standardów branżowych, takie podejście jest zgodne z normami IEC 61131-3, które definiują programowanie PLC oraz jego aspekty związane z bezpieczeństwem operacyjnym.

Pytanie 31

W celu uruchomienia programu w sterowniku PLC należy wykonać czynności zapisane w ramce. Którą czynność należy wykonać jako 5?

1) Utworzyć projekt w oprogramowaniu narzędziowym.

2) Wprowadzić ustawienia sterownika.

3) Napisać program użytkownika.

4) Nawiązać komunikację ze sterownikiem.

5) ............................................

6) Przełączyć sterownik w tryb RUN.

A. Przesłać program do sterownika.

B. Podłączyć kabel komunikacyjny.

C. Włączyć zasilanie sterownika.

D. Zasymulować działanie urządzeń wejściowych.

Żeby uruchomić program w sterowniku PLC, najważniejszym krokiem jest wgranie go do urządzenia. Najpierw musisz nawiązać komunikację – to znaczy, trzeba podłączyć odpowiednie kable i włączyć zasilanie. Dopiero potem można wgrać program, żeby sterownik mógł go przetwarzać i wykonać zaprogramowane instrukcje. W praktyce, korzysta się zazwyczaj z oprogramowania, które jest dedykowane do konkretnego sterownika. To oprogramowanie pozwala na edytowanie, kompilowanie i wysyłanie kodu. Z mojej perspektywy, dobrze jest też przeprowadzić testy podczas przesyłania programu, by upewnić się, że wszystko działa, jak powinno. To bardzo ważne, żeby systemy automatyki były niezawodne. I warto dodać, że jeśli coś pójdzie nie tak, to można wrócić do wcześniejszych wersji programu, co ułatwia pracę dzięki funkcjom archiwizacji i wersjonowania, które mają właściwie wszystkie nowoczesne narzędzia programistyczne dla PLC.

Pytanie 32

Sekwencja działań w krokach K4 i K5 ma być powtórzona kilkukrotnie. Graficznym opisem tej sytuacji jest fragment grafu przedstawiony na rysunku

A. C.

B. D.

C. A.

D. B.

Graf D. jest poprawnym przedstawieniem sekwencji działań w krokach K4 i K5, ponieważ ilustruje pętlę umożliwiającą wielokrotne powtarzanie tych kroków. W praktycznych zastosowaniach, takich jak programowanie czy modelowanie procesów, pętle są kluczowym elementem umożliwiającym efektywne zarządzanie powtarzalnymi zadaniami. Na przykład, w algorytmach przetwarzania danych, wykorzystuje się pętle do wielokrotnego przetwarzania wejść lub iteracji przez zbiory danych. W kontekście diagramów przepływu, zgodnych z notacją BPMN, pętle są często reprezentowane za pomocą symboli, co ułatwia zrozumienie logiki działania procesu. Zrozumienie i umiejętność tworzenia pętli w grafach oraz diagramach jest ważne dla inżynierów oprogramowania, analityków procesów biznesowych oraz specjalistów od zarządzania projektami, którzy muszą modelować i optymalizować złożone procesy. Dobrą praktyką jest także dokumentowanie wymagań dotyczących powtarzalności działań, co pozwala na lepsze zarządzanie cyklem życia projektu.

Pytanie 33

Z jakiego systemu zasilania powinno korzystać urządzenie mechatroniczne, jeśli na schemacie sieci energetycznej zaznaczono symbol 400 V ~ 3/N/PE?

A. TN - S

B. TT

C. TI

D. TN - C

Odpowiedź TN-S jest poprawna, ponieważ układ sieciowy TN-S charakteryzuje się oddzielnym przewodem ochronnym (PE) oraz oddzielnym przewodem neutralnym (N). Oznaczenie 400 V ~ 3/N/PE w pytaniu wskazuje na istnienie trzech faz oraz oddzielny przewód neutralny i ochronny, co jest zgodne z normami bezpieczeństwa i stabilności zasilania dla urządzeń mechatronicznych. W praktyce, zasilanie w układzie TN-S jest rekomendowane dla urządzeń wymagających wysokiego poziomu bezpieczeństwa, takich jak maszyny przemysłowe, gdzie niezawodność zasilania jest kluczowa. Układ ten minimalizuje ryzyko wystąpienia prądów błądzących, co jest istotne w kontekście ochrony ludzi i sprzętu. Dodatkowo, zgodność z normami IEC 60364 oraz różnymi krajowymi regulacjami w zakresie instalacji elektrycznych potwierdza, że TN-S jest preferowanym rozwiązaniem dla nowoczesnych aplikacji mechatronicznych.

Pytanie 34

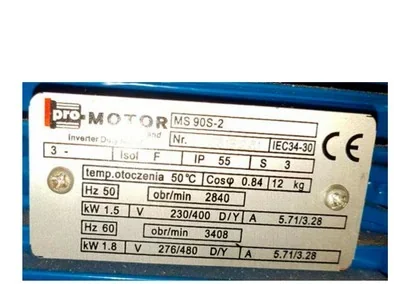

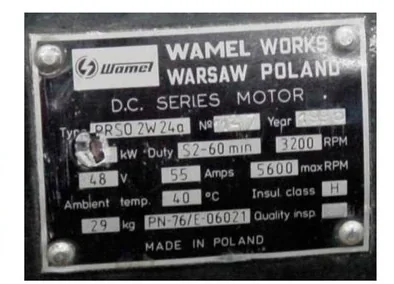

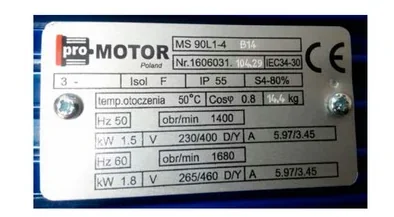

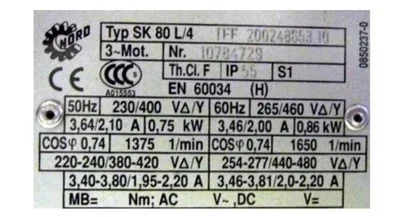

Wskaż tabliczkę znamionową urządzenia napędowego zasilanego stałym napięciem.

A. D.

B. B.

C. C.

D. A.

Tabliczka znamionowa urządzenia napędowego zasilanego stałym napięciem, przedstawiona na zdjęciu B, jest kluczowym elementem w identyfikacji i użytkowaniu maszyn elektrycznych. Znajdują się na niej istotne informacje, takie jak napięcie zasilania, co w przypadku tego urządzenia jest wskazane poprzez oznaczenie 'D.C. SERIES MOTOR' oraz wartość napięcia 'V 220/240'. Znajomość tych parametrów jest niezbędna dla prawidłowego doboru zasilania i zabezpieczeń, a także dla zapewnienia efektywności działania urządzenia. W praktyce, urządzenia zasilane napięciem stałym często znajdują zastosowanie w napędach o dużych wymaganiach momentu obrotowego oraz w systemach, gdzie istotna jest precyzyjna kontrola prędkości obrotowej. Ponadto, zgodnie z normami IEC oraz ANSI, tabliczki znamionowe powinny być czytelne oraz umiejscowione w łatwo dostępnych miejscach, co sprzyja bezpiecznemu i efektywnemu użytkowaniu urządzeń. W kontekście branży, wiedza na temat rodzaju zasilania oraz parametrów technicznych urządzeń jest kluczowa dla serwisantów oraz inżynierów zajmujących się projektowaniem i konserwacją systemów energetycznych.

Pytanie 35

Rozpoczynając konserwację instalacji światłowodowej, co należy wykonać w pierwszej kolejności?

A. podłączyć mikroskop ręczny z monitorem LCD

B. podłączyć reflektometr

C. zajrzeć do otworu z wiązką lasera w kablu

D. zajrzeć do otworu z wiązką lasera w modemie

Odpowiedzi, które sugerują, żeby patrzeć w otwór ze światłem lasera w modemie lub kablu, a także podłączać reflektometr, nie są najlepsze na początek konserwacji instalacji światłowodowej. Patrzenie w otwór lasera, zarówno w modemie, jak i w kablu, wcale nie mówi nic o stanie włókien światłowodowych. Poza tym, promieniowanie lasera jest niebezpieczne dla wzroku i nie powinno być traktowane jako metoda inspekcji. Reflektometr to ważne narzędzie, ale używa się go do pomiarów po tym, jak zrobimy inspekcję wizualną. Łączenie reflektometru bez wcześniejszej oceny wizualnej prowadzi do błędnych wniosków, bo problemy jak zanieczyszczenia czy uszkodzenia nie będą od razu widoczne w wynikach pomiarów. W praktyce, konserwacja powinna zaczynać się od inspekcji wizualnej, co jest zgodne z normami branżowymi. Takie podejście może prowadzić do nieefektywnej diagnostyki i zbędnych wydatków, co stawia techników i operatorów w trudnej sytuacji. Właściwe podejście do konserwacji nie tylko zwiększa efektywność pracy, ale też poprawia jakość usług, które dostawcy internetu oferują.

Pytanie 36

W układzie sterowania realizowanym za pomocą sterownika PLC sygnał z wyjścia Q0.1 sterownika podawany jest na cewkę stycznika. Za pomocą której linii programu zapisanego w języku LD realizowane jest załączanie stycznika na 10 sekund po podaniu 1 logicznej na 10.0?

A. 4

B. 3

C. 1

D. 2

Odpowiedź, która została wybrana, jest poprawna, ponieważ linia programu numer 3 wykorzystuje timer typu TP (Timer Pulse), który jest kluczowy w realizacji zadań czasowych w systemach automatyki. Timer ten pozwala na włączenie sygnału na określony czas, w tym przypadku 10 sekund. Po otrzymaniu sygnału logicznego 1 na wejściu %I0.0, timer zaczyna odmierzać czas. Po upływie 10 sekund na wyjściu %Q0.1 występuje sygnał, który załącza stycznik. To podejście jest szeroko stosowane w automatyce przemysłowej, zwłaszcza przy realizacji procesów, które wymagają precyzyjnego sterowania czasem, jak na przykład w procesach produkcyjnych, gdzie czas włączenia i wyłączenia urządzeń ma kluczowe znaczenie. Znajomość tego rodzaju timerów oraz ich zastosowania jest istotna w pracy z programowalnymi sterownikami PLC, co jest uznawane za standard w branży.

Pytanie 37

Jakie z poniższych działań może być realizowane podczas eksploatacji pompy hydroforowej?

A. Czyszczenie elementów poruszających się

B. Usuwanie osłon w trakcie funkcjonowania urządzenia

C. Kilka razy włączenie pompy w celu eliminacji powietrza z wirnika

D. Smarowanie elementów poruszających się

Kilkukrotne uruchomienie pompy hydroforowej w celu usunięcia powietrza z wirnika jest kluczowym działaniem, które zapewnia jej prawidłową pracę i wydajność. W przypadku pompy hydroforowej, obecność powietrza w układzie może prowadzić do tzw. "kawitacji", która z kolei może spowodować uszkodzenia wirnika oraz obniżenie efektywności pompy. Regularne uruchamianie pompy w celu usunięcia powietrza jest częścią rutynowej konserwacji, zalecanej przez producentów urządzeń oraz zgodnej z najlepszymi praktykami w branży hydraulicznej. W praktyce oznacza to, że przed rozpoczęciem długoterminowego użytkowania pompy warto przeprowadzić kilka cykli rozruchowych, aby upewnić się, że układ jest całkowicie napełniony wodą, co pozwoli uniknąć problemów w trakcie eksploatacji. Ponadto, warto monitorować ciśnienie w instalacji, aby zidentyfikować ewentualne nieprawidłowości, które mogą wskazywać na obecność powietrza w systemie. Tego rodzaju praktyki pozwalają na maksymalizację wydajności i żywotności pompy hydroforowej.

Pytanie 38

Aby ocenić jakość obecnych połączeń elektrycznych w urządzeniu mechatronicznym, należy przede wszystkim przeprowadzić pomiar

A. ciągłości połączenia

B. rezystancji izolacji pomiędzy obudową urządzenia a przewodem zasilającym

C. spadku napięcia na komponentach

D. mocy pobieranej przez urządzenie

Pomiar ciągłości połączenia jest kluczowym krokiem w ocenie jakości połączeń elektrycznych w urządzeniach mechatronicznych. Przeprowadzenie tego pomiaru pozwala na weryfikację, czy obwód elektryczny jest kompletny i czy prąd elektryczny ma możliwość swobodnego przepływu przez wszystkie komponenty systemu. Brak ciągłości w połączeniach może prowadzić do poważnych awarii, co w kontekście urządzeń mechatronicznych, które często działają w wymagających warunkach, może być katastrofalne. W praktyce, pomiar ten wykonuje się za pomocą multimetru w trybie omomierza, co dostarcza informacji o rezystancji połączeń. W standardach branżowych, takich jak IEC 60364 dotyczących instalacji elektrycznych, podkreśla się znaczenie regularnych pomiarów ciągłości dla zapewnienia bezpieczeństwa i niezawodności. Regularne testy ciągłości połączeń powinny być integralną częścią rutynowego utrzymania sprzętu, co pozwala na wczesne wykrywanie problemów i ich eliminację przed wystąpieniem poważnych usterek.

Pytanie 39

Na ilustracji przedstawiono fragment ekranu oprogramowania typu

A. CAE

B. MES

C. CAD/CAM

D. SCADA/HMI

Twoja odpowiedź to SCADA/HMI, co jest jak najbardziej trafne. Ilustracja, którą widzisz, to klasyczny interfejs użytkownika, który spotyka się w systemach SCADA i HMI. Te systemy są naprawdę istotne w różnych branżach, na przykład w przemyśle chemicznym czy energetycznym, bo pomagają monitorować i zarządzać procesami w czasie rzeczywistym. Interfejsy SCADA/HMI zawierają różne schematy procesów, dane z czujników i elementy, które umożliwiają operatorom szybkie podejmowanie decyzji i reagowanie na problemy. Dobrze jest też wspomnieć, że te systemy pozwalają na zdalne śledzenie maszyn, co znacząco podnosi efektywność produkcji i bezpieczeństwo. Stosowanie dobrych praktyk w projektowaniu, jak norma ISA-101, to klucz do intuicyjnych i efektywnych interfejsów. W końcu SCADA często jest łączone z innymi systemami, co jeszcze bardziej usprawnia zarządzanie infrastrukturą przemysłową.

Pytanie 40

Na podstawie fragmentu instrukcji serwisowej agregatu grzewczego, określ, który z jego elementów uległ uszkodzeniu, jeśli na panelu operatorskimpojawił się numer kodu błędu F06?

Kod błędu	Opis usterki
F00	Błąd modułu sterującego (kasety).
F01	Brak startu (po dwóch próbach).
F02	Błąd płomienia (co najmniej 3-krotny).
F04	Przedwczesne pojawienie się płomienia.
F05	Przerwa bądź zwarcie obwodu czujnika płomienia.
F06	Przerwa bądź zwarcie obwodu czujnika temperatury.
F07	Przerwa bądź zwarcie obwodu pompy paliwa.
F08	Przerwa bądź zwarcie lub przeciążenie, blokada silnika wentylatora dmuchawy.
F09	Przerwa bądź zwarcie obwodu kotka żarowego.
F10	Przegrzanie agregatu.
F11	Przerwa bądź zwarcie obwodu czujnika przegrzania.

A. Dysza płomienia.

B. Moduł sterujący.

C. Czujnik płomienia.

D. Czujnik temperatury.

Kod błędu F06 w agregacie grzewczym wskazuje na problem z czujnikiem temperatury, co oznacza przerwanie lub zwarcie obwodu tego elementu. Czujnik temperatury jest kluczowym elementem systemu grzewczego, ponieważ odpowiada za monitorowanie temperatury wody lub powietrza oraz dostosowywanie pracy agregatu do aktualnych potrzeb. W przypadku uszkodzenia czujnika, system może nie być w stanie precyzyjnie regulować temperatury, co prowadzi do nieefektywności energetycznej oraz potencjalnych uszkodzeń innych komponentów. W praktyce, w sytuacji pojawienia się tego błędu, należy najpierw sprawdzić okablowanie oraz połączenia czujnika, a następnie zdiagnozować ewentualne uszkodzenia. Regularne serwisowanie i kontrola czujników temperatury są zalecane zgodnie z obowiązującymi normami branżowymi, co pozwala unikać awarii i podnosić trwałość systemu.

Rozpocznij nowy egzamin

Powrót do strony głównej
