Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 21 maja 2026 19:36
Data zakończenia: 21 maja 2026 19:54

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?

A. D.

B. A.

C. C.

D. B.

Odpowiedź B jest prawidłowa, ponieważ przedstawia optymalne ułożenie przewodu hydraulicznego, które zapewnia swobodny przepływ cieczy. W przypadku systemów hydraulicznych, kluczowe jest, aby przewody były prowadzone w sposób minimalizujący opory przepływu. Przy zagięciach przewodów mogą występować miejsca, w których ciecz może gromadzić się lub być spowolniona, co prowadzi do zmniejszenia efektywności systemu oraz potencjalnych uszkodzeń. W praktyce, zgodnie z normami branżowymi, zaleca się unikanie ostrych kątów oraz nadmiernych zagięć, które mogą powodować niepożądane zjawiska, takie jak kawitacja czy turbulencje. Ułożenie przewodu w sposób liniowy, jak to pokazano w odpowiedzi B, sprzyja nie tylko zwiększonej wydajności, ale również długotrwałości systemu. Przykładowo, w instalacjach hydraulicznych przemysłowych, odpowiednie ułożenie przewodów przyczynia się do zredukowania kosztów eksploatacji oraz zwiększenia bezpieczeństwa operacyjnego.

Pytanie 2

Zespół tokarki pociągowej zwany konikiem, jest przedstawiony na rysunku

A. B.

B. D.

C. C.

D. A.

Odpowiedź D jest prawidłowa, ponieważ konik tokarski to kluczowy element tokarki pociągowej, który odgrywa istotną rolę w procesie obróbki skrawaniem. Jego podstawowym zadaniem jest podpieranie obrabianego przedmiotu, co ma na celu zwiększenie stabilności i dokładności obróbki. W praktyce, konik jest szczególnie ważny podczas pracy z długimi elementami, które mogą mieć tendencję do wyginania się pod wpływem sił skrawania. Użycie konika pozwala na utrzymanie odpowiedniej pozycji obrabianego przedmiotu, co redukuje ryzyko błędów i poprawia jakość wykończenia. W kontekście standardów przemysłowych, zastosowanie konika zgodnie z zaleceniami producenta gwarantuje bezpieczeństwo pracy oraz efektywność produkcji. Warto również zauważyć, że konik tokarski może być regulowany, co umożliwia dostosowanie go do różnych długości i średnic obrabianych elementów, co jest niezbędne w elastycznej produkcji.

Pytanie 3

Po załączeniu łącznika S0 w obwodzie przedstawionym na schemacie zapala się lampka H1. Jakie jest dalsze działanie tego układu?

A. Syrena H2 załącza się dopiero po rozwarciu łącznika S1 i gaśnie wtedy lampka H1.

B. Bezzwłocznie załącza się syrena H2.

C. Syrena H2 załącza się dopiero po rozwarciu łącznika S1, a lampka H1 świeci nadal.

D. Bezzwłocznie wyłącza się syrena H2.

Wszystkie błędne odpowiedzi bazują na nieprawidłowym zrozumieniu działania układu elektrycznego oraz sekwencji aktywacji poszczególnych elementów. Na przykład, stwierdzenie, że syrena H2 załącza się bezzwłocznie po włączeniu łącznika S0, jest niezgodne z logiką działania obwodów, w których każde działanie musi być poprzedzone odpowiednim warunkiem. W przedstawionym schemacie, syrena H2 jest uzależniona od stanu łącznika S1, co oznacza, że nie może aktywować się bez jego rozwarcia. To prowadzi do mylnych wniosków, że lampka H1 ma bezpośredni wpływ na działanie syreny, co jest błędne. Lampka H1 działa niezależnie, a jej świecenie oznacza, że obwód przez łącznik S0 jest zamknięty. Dlatego błędne odpowiedzi nie uwzględniają zasady działania obwodów równoległych i szeregowych, w których kluczową rolę odgrywa kolejność i logika połączeń elektrycznych. Zrozumienie tych zasad jest kluczowe, aby unikać typowych błędów myślowych, które mogą prowadzić do nieprawidłowych interpretacji działania urządzeń elektrycznych i automatyki.

Pytanie 4

Jakie metody wykorzystuje się do produkcji prętów?

A. wytłaczanie

B. odlewanie

C. walcowanie

D. tłoczenie

Walcowanie jest procesem obróbki plastycznej, który polega na redukcji grubości materiału przez jego przetaczanie pomiędzy dwoma walcami. Technika ta jest szeroko stosowana w produkcji prętów, ponieważ pozwala na uzyskanie odpowiednich właściwości mechanicznych oraz wymiarowych. Walcowanie może być przeprowadzane na gorąco lub na zimno, co wpływa na strukturę mikro oraz mechaniczne właściwości końcowego produktu. Dzięki walcowaniu, pręty charakteryzują się jednorodnością materiałową oraz lepszą jakością powierzchni, co jest niezbędne w wielu zastosowaniach inżynieryjnych, takich jak budownictwo czy przemysł motoryzacyjny. W branży istnieją także normy, takie jak EN 10025, które określają wymagania dotyczące stali walcowanej, co dodatkowo podkreśla znaczenie tej metody w produkcji. Walcowanie jest procesem efektywnym, który przyczynia się do obniżenia kosztów produkcji oraz zwiększenia wydajności, co czyni tę metodę jedną z najpopularniejszych w obróbce metali.

Pytanie 5

Którego z przedstawionych elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?

A. B.

B. C.

C. A.

D. D.

Wybór elementów A, B oraz C do połączenia przewodu gumowego z gniazdem szybkozłącza jest błędny ze względu na ich przeznaczenie i konstrukcję. Łącznik z rowkami (A) oraz wtyk z rowkami (B) nie są przystosowane do pracy w systemach pneumatycznych, ponieważ ich geometria nie zapewnia odpowiedniego uszczelnienia ani trwałości połączenia, co jest kluczowe w kontekście wysokiego ciśnienia sprężonego powietrza. Końcówka gwintowana (C) również nie jest odpowiednia, gdyż takie połączenie wymaga użycia dodatkowych narzędzi i może prowadzić do nieszczelności, co w systemach pneumatycznych jest wyjątkowo niebezpieczne. Typowe błędy myślowe obejmują mylenie połączeń gwintowanych z szybkozłączami, co może wynikać z nieznajomości funkcji poszczególnych elementów. W systemach pneumatycznych kluczowe jest nie tylko połączenie, ale także jego łatwość użytkowania i bezpieczeństwo, co zapewniają właśnie szybkozłącza. Dlatego zrozumienie różnic między tymi elementami i ich odpowiednie zastosowanie jest istotne dla efektywności i bezpieczeństwa pracy w każdej instalacji pneumatycznej.

Pytanie 6

Ile cyfrowych wejść i cyfrowych wyjść posiada sterownik przedstawiony na rysunku?

A. 6 wejść i 12 wyjść.

B. 15 wejść i 12 wyjść.

C. 12 wejść i 6 wyjść.

D. 12 wejść i 15 wyjść.

Sterownik na zdjęciu, posiadający 12 wejść cyfrowych i 6 wyjść cyfrowych, jest zgodny z typowymi zdefiniowanymi normami w automatyce przemysłowej, gdzie liczba wejść i wyjść jest kluczowa dla prawidłowego działania systemu. Wejścia cyfrowe służą do przyjmowania sygnałów z różnych czujników, natomiast wyjścia cyfrowe kontrolują urządzenia wykonawcze, takie jak przekaźniki czy silniki. Przykładowo, w zastosowaniach związanych z automatyzacją procesów produkcyjnych, odpowiednia liczba wejść umożliwia monitorowanie stanu maszyn, a wyjścia pozwalają na ich sterowanie w odpowiedzi na zachodzące zmiany. Kluczowe jest, aby użytkownik potrafił poprawnie zidentyfikować parametry sprzętu, co jest niezbędne w kontekście integracji z systemami SCADA czy PLC. Zgodnie z dobrą praktyką inżynierską, przed rozpoczęciem pracy z danym sterownikiem, należy dokładnie zapoznać się z jego dokumentacją techniczną i specyfikacją, aby w pełni wykorzystać jego możliwości w systemie automatyki.

Pytanie 7

Enkoder to urządzenie przetwarzające

A. prędkość obrotową na regulowane napięcie stałe

B. prędkość obrotową na impulsy elektryczne

C. kąt obrotu na regulowane napięcie stałe

D. kąt obrotu na impulsy elektryczne

Enkoder to urządzenie, które przekształca kąt obrotu w impulsy elektryczne, co jest kluczowe w wielu aplikacjach automatyki i robotyki. Przykładami zastosowania enkoderów są systemy napędu w robotach, które muszą precyzyjnie określić położenie swoich kończyn. Działanie enkodera opiera się na zasadzie pomiaru kąta obrotu wału, co pozwala na dokładne śledzenie ruchu. W praktyce, impulsy elektryczne generowane przez enkoder są wykorzystywane przez kontrolery do regulacji prędkości i pozycji napędu. Standardowe normy, takie jak IEC 61131, definiują klasyfikację i wymagania dla urządzeń pomiarowych, w tym enkoderów, co zapewnia ich niezawodność i interoperacyjność w różnych systemach. Warto również zauważyć, że istnieją różne typy enkoderów, jak inkrementalne i absolutne, które różnią się zasadą działania, ale oba przekształcają kąt obrotu na impulsy elektryczne, co czyni je niezbędnymi w nowoczesnych systemach automatyzacji.

Pytanie 8

Na rysunku przedstawiono symbol graficzny

A. fotodiody.

B. optotriaka.

C. fototyrystora.

D. transoptora.

Symbol przedstawiony na rysunku rzeczywiście reprezentuje transoptor, który jest kluczowym elementem w wielu zastosowaniach elektronicznych. Transoptor, inaczej zwany optoizolator, jest urządzeniem stosowanym do zapewnienia izolacji galwanicznej pomiędzy dwoma obwodami, co jest istotne w przypadku, gdy sygnały muszą być przesyłane w sposób bezpieczny, a jednocześnie efektywny. Przykładem zastosowania transoptorów są układy sterujące w automatyce przemysłowej, gdzie niebezpieczne napięcia muszą być przekazywane do układów kontrolnych o niższych napięciach. Dzięki zastosowaniu transoptorów, można zminimalizować ryzyko uszkodzenia wrażliwych komponentów elektronicznych. Dodatkowo, transoptory są wykorzystywane w systemach komunikacji optycznej oraz w układach zasilania, gdzie zapewniają separację między różnymi sekcjami obwodów, co jest zgodne z dobrymi praktykami inżynieryjnymi. Warto również zauważyć, że transoptory są szeroko stosowane w układach z mikroprocesorami, gdzie wymagane jest zapewnienie bezpieczeństwa i niezawodności przesyłu sygnałów.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Na rysunku przedstawiono frezowanie

A. obwodowe przeciwbieżne.

B. czołowe niepełne.

C. obwodowe współbieżne.

D. czołowe pełne.

Frezowanie obwodowe przeciwbieżne to technika, w której kierunek obrotu narzędzia jest przeciwny do kierunku posuwu materiału. Taki sposób obróbki powoduje, że narzędzie najpierw wchodzi w kontakt z najtwardszą częścią obrabianego materiału, co znacząco zmniejsza ryzyko uszkodzenia narzędzia oraz zapewnia lepszą jakość finalnego produktu. W praktyce, zastosowanie tej metody jest powszechne w obróbce detali o złożonym kształcie, gdzie precyzja i estetyka wykończenia powierzchni są kluczowe. W przypadku frezowania obwodowego przeciwbieżnego, takie parametry jak prędkość obrotowa oraz posuw narzędzia muszą być starannie dobrane zgodnie z normami branżowymi, aby uzyskać optymalne wyniki. Warto również zwrócić uwagę, że ta technika minimalizuje wibracje i hałas, co jest korzystne dla operatorów maszyn oraz wpływa na trwałość narzędzi. W kontekście standardów, warto odnosić się do norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie odpowiedniego doboru parametrów obróbczych dla osiągnięcia wysokiej jakości wyrobów.

Pytanie 11

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

A. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.

B. Kontynuować uruchamianie programu Proficy iFIX.

C. Zainstalować sterownik klucza sprzętowego.

D. Ponownie zainstalować program Proficy iFIX.

Zainstalowanie sterownika klucza sprzętowego jest kluczowym działaniem, które każdego użytkownika programu Proficy iFIX powinno skłonić do podjęcia działań w momencie napotkania komunikatu o braku detekcji klucza sprzętowego. Klucz sprzętowy jest fizycznym urządzeniem zabezpieczającym, które umożliwia legalne użytkowanie oprogramowania. Bez jego obecności program automatycznie ogranicza swoje działanie do 2 godzin. Dlatego zainstalowanie odpowiedniego sterownika jest niezbędne do zapewnienia ciągłości pracy. W praktyce, użytkownicy powinni upewnić się, że klucz jest prawidłowo podłączony do portu USB oraz że zainstalowano właściwe sterowniki, które mogą być dostępne na stronie producenta oprogramowania. Zgodnie z najlepszymi praktykami w zakresie zarządzania oprogramowaniem, regularne aktualizacje oprogramowania oraz jego komponentów, takich jak sterowniki, powinny być standardową procedurą. Dzięki temu użytkownik ma pewność, że korzysta z najnowszych funkcji i zabezpieczeń, co jest kluczowe w kontekście pracy z systemami automatyki przemysłowej.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Dla podanego na rysunku przewodu rurowego prędkość przepływu cieczy w przekroju A1 wynosi

A. V1 = 0,25 V2

B. V1 = 2 V2

C. V1 = 0,5 V2

D. V1 = 4 V2

Analizując niepoprawne odpowiedzi, można zauważyć, że często pojawiają się w nich nieporozumienia związane z interpretacją zasady ciągłości przepływu. Na przykład, stwierdzenie, że V1 = 2 V2 sugeruje, że przy większym przekroju A1, prędkość przepływu powinna wzrosnąć, co jest sprzeczne z zasadami fizyki. Takie myślenie może wynikać z błędnego założenia, że większy przekrój automatycznie prowadzi do większej prędkości, co jest niezgodne z równaniem ciągłości. Kolejny typowy błąd to stwierdzanie, że V1 = 0,25 V2, co sugeruje, że zmniejszenie prędkości byłoby czterokrotne w stosunku do V2, co jest nieadekwatne w kontekście proporcji przekrojów. Również odpowiedź V1 = 4 V2 jest całkowicie błędna, ponieważ implikuje, że zwiększenie przekroju A1 prowadzi do znacznego wzrostu prędkości, co narusza fundamentalne zasady przepływu cieczy. Prawidłowe zrozumienie zasady ciągłości przepływu jest kluczowe dla inżynierów i techników zajmujących się projektowaniem systemów hydraulicznych, a błędna interpretacja może prowadzić do poważnych problemów w praktyce, takich jak nadmierne straty ciśnienia, nieefektywność systemów, a nawet awarie instalacji. Warto zwrócić uwagę na znaczenie analizy przepływu i zastosowania odpowiednich narzędzi do modelowania, aby uniknąć takich błędów w przyszłości.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Jaką wartość można zarejestrować korzystając z enkodera absolutnego jednoobrotowego?

A. Przyspieszenie

B. Moment obrotowy

C. Ciśnienie

D. Przesunięcie kątowe

Przyspieszenie, moment obrotowy oraz ciśnienie to wielkości, które nie są bezpośrednio mierzone przez enkodery absolutne jednoobrotowe, co może prowadzić do nieporozumień w kontekście ich zastosowań. Przyspieszenie odnosi się do zmiany prędkości obiektu w czasie i jest mierzonym parametrem, który można określić przy użyciu akcelerometrów, a nie enkoderów. Chociaż enkodery mogą być używane w systemach, które również mierzą przyspieszenie, same w sobie nie są w stanie tego dokonać. Moment obrotowy jest wielkością, która opisuje siłę działającą na obiekt w celu jego obrotu. Enkodery mogą dostarczać informacji o położeniu, ale ich funkcja nie obejmuje bezpośredniego pomiaru momentu obrotowego, który wymaga pomiaru siły oraz promienia działania. Z kolei ciśnienie jest parametrem fizycznym, mierzonym za pomocą czujników ciśnienia, a nie enkoderów. Typowe błędy myślowe w tym kontekście obejmują mylenie funkcji pomiarowych różnych urządzeń oraz niewłaściwe przypisanie ich do różnych zastosowań w automatyce. Kluczowym zrozumieniem jest to, że enkodery absolutne jednoobrotowe są projektowane z myślą o pomiarze kąta, a nie innych wielkości fizycznych, co jest fundamentalnym aspektem ich technologii i zastosowania.

Pytanie 16

Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1?

A. Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami pochodzącymi z otoczenia.

B. Zabezpieczanie przed nadmiernym zużywaniem elementów układu hydraulicznego.

C. Schładzanie cieczy hydraulicznej wprowadzanej do układu.

D. Stabilizowanie ciśnienia cieczy hydraulicznej w całym układzie.

Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami to funkcja, która również odgrywa istotną rolę w układach hydraulicznych, jednak nie jest to główne zadanie elementu oznaczonego cyfrą 1. Filtr cieczy hydraulicznej nie jest jedynie elementem zabezpieczającym przed zanieczyszczeniami, ale również kluczowym komponentem chroniącym układ przed nadmiernym zużyciem spowodowanym tymi zanieczyszczeniami. Stabilizowanie ciśnienia cieczy hydraulicznej to kolejna funkcja, która jest realizowana przez różne komponenty układu, takie jak zawory regulacyjne, a nie przez filtr. Ponadto schładzanie cieczy hydraulicznej jest zadaniem, które przypisuje się elementom chłodzącym, a nie filtrom. Właściwe zrozumienie tych ról jest fundamentalne dla projektowania i eksploatacji układów hydraulicznych. Często mylone są funkcje elementów w układzie, co może prowadzić do błędnego doboru komponentów lub niewłaściwego użytkowania, co z kolei przekłada się na obniżenie efektywności i trwałości systemu. W praktyce należy zwrócić uwagę na integralne połączenie różnych elementów układu hydraulicznego, które współpracują, aby zapewnić optymalną wydajność, a ignorowanie funkcji filtrów może skutkować poważnymi konsekwencjami w dłuższej perspektywie.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

B. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

C. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

D. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

Odpowiedź podana jako prawidłowa opisuje właściwą kolejność cykli pracy sterownika PLC. Proces ten zaczyna się od inicjalizacji sterownika, która przygotowuje system do działania, ustalając wszystkie niezbędne parametry i konfiguracje. Następnie następuje aktualizacja stanu wejść, gdzie sterownik odczytuje dane z urządzeń zewnętrznych, takich jak czujniki. Kolejnym krokiem jest wykonanie programu, w którym sterownik przetwarza zebrane dane i podejmuje decyzje na podstawie zdefiniowanych algorytmów. Na końcu następuje aktualizacja stanu wyjść, co oznacza wysłanie sygnałów do urządzeń wykonawczych, takich jak siłowniki czy przekaźniki. Przykładowo, w aplikacji automatyki przemysłowej, po odczytaniu sygnału z czujnika temperatury, sterownik może podjąć decyzję o włączeniu systemu chłodzenia. Dobre praktyki wskazują, że ta sekwencja cykli zapewnia maksymalną efektywność i niezawodność w działaniu systemu PLC, co jest kluczowe w przemysłowych zastosowaniach automatyki.

Pytanie 19

Na rysunku przedstawiono pneumatyczną prasę do wtłaczania tulejek. Cyfrą 2 oznaczono

A. dźwignię.

B. trzpień.

C. wspornik.

D. siłownik.

Na rysunku przedstawiono siłownik pneumatyczny, co jest kluczowym elementem w systemach automatyzacji i mechanizacji procesów produkcyjnych. Siłownik pneumatyczny konwertuje energię sprężonego powietrza na ruch mechaniczny, co jest niezbędne w wielu zastosowaniach przemysłowych, takich jak montaż, pakowanie czy formowanie. W przypadku siłowników należnych do standardowych aplikacji, ich budowa składa się z korpusu, tłoka oraz osprzętu do podłączenia do źródła sprężonego powietrza. Rozpoznawanie siłowników pneumatycznych jest istotne dla inżynierów i techników zajmujących się automatyzacją, gdyż pozwala na dobór odpowiednich komponentów do systemów zasilania. W praktyce, wdrożenie siłowników pneumatycznych może poprawić efektywność procesów oraz zredukować czas potrzebny na realizację zadań, co przyczynia się do zwiększenia wydajności produkcji. Dobrą praktyką jest regularne serwisowanie siłowników, aby zapewnić ich bezawaryjność i długą żywotność, co jest zgodne z zaleceniami producentów oraz normami branżowymi.

Pytanie 20

Przedstawiony proces to

A. szlifowanie.

B. spawanie łukowe.

C. cięcie plazmą.

D. zgrzewanie.

Cięcie plazmą to naprawdę fajny i efektywny sposób na obrabianie metali. Używa się tam zjonizowanego gazu, który działa jak super szybki nóż i pozwala na precyzyjne cięcie. Na tym zdjęciu widać, jak plazma świeci, a do tego te iskry – to wszystko jest znakiem, że proces zachodzi. W przemyśle, zwłaszcza w motoryzacji i budownictwie, cięcie plazmą jest bardzo cenione, bo daje świetną jakość krawędzi. Z tego, co wiem, to nawet normy ISO podkreślają, że ta metoda jest jedną z bardziej precyzyjnych. Właściwe wykorzystanie tej technologii pozwala również na zmniejszenie ilości odpadów, co jest zdecydowanie na plus. Wiedza o tym, jak to działa, jest mega ważna, jeśli chcesz być konkurencyjny na rynku.

Pytanie 21

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. śrub

B. łap

C. nitów

D. zatrzasków

Zatrzaski stosowane do montażu sterowników PLC na szynach DIN są popularnym wyborem ze względu na ich prostotę, szybkość montażu oraz bezpieczeństwo. Zatrzaski pozwalają na łatwe i szybkie mocowanie urządzenia bez potrzeby używania narzędzi, co jest szczególnie przydatne w przypadku instalacji w trudnodostępnych miejscach. W praktyce oznacza to, że technik może w krótkim czasie zamontować lub zdemontować urządzenie, co znacznie przyspiesza proces konserwacji i ewentualnej wymiany komponentów. Dodatkowo, zatrzaski zapewniają stabilne mocowanie, które zabezpiecza sterownik przed przypadkowym wypięciem się z szyny, co mogłoby prowadzić do przerw w pracy systemu. Stosowanie zatrzasków przestrzega również normy dotyczące instalacji urządzeń elektrycznych, które zalecają użycie rozwiązań umożliwiających łatwy dostęp do urządzeń bez ryzyka ich uszkodzenia. Warto również zwrócić uwagę, że w przypadku większych instalacji, łatwość montażu i demontażu staje się kluczowym czynnikiem wpływającym na efektywność pracy zespołów zajmujących się utrzymaniem ruchu.

Pytanie 22

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.

A. A.

B. D.

C. C.

D. B.

Przy udzielaniu odpowiedzi, która nie jest prawidłowa, istotne jest zrozumienie, dlaczego wybrane podejście nie spełnia kryteriów dotyczących montażu zespołu tarczy zapadki. Często błędy w wyborze niewłaściwego planu montażu wynikają z niedostatecznej analizy schematów oraz nieuwzględnienia specyfikacji technicznych. W przypadku odpowiedzi, która została uznana za błędną, mogło pojawić się przekonanie, że kolejność montażu elementów jest mniej istotna, co jest mylnym założeniem. Niewłaściwe rozmieszczenie elementów może prowadzić do niewłaściwego funkcjonowania całego zespołu, a w skrajnych przypadkach do uszkodzenia komponentów. Ponadto, niektóre odpowiedzi mogą sugerować ignorowanie standardów jakości, które określają procedury montażowe oraz kontrolę jakości w procesach produkcyjnych. Przykładowo, w przemyśle motoryzacyjnym, gdzie montaż tarczy zapadki jest kluczowy, błędne podejście do montażu może skutkować poważnymi konsekwencjami dla bezpieczeństwa pojazdu. Takie myślenie prowadzi również do typowych błędów, jak zbytnie skupienie się na pojedynczym elemencie montażu, a nie na całości systemu, co jest fundamentalnym błędem w podejściu inżynieryjnym. Znajomość standardowych praktyk oraz umiejętność ich zastosowania w praktyce są niezbędne do efektywnego montażu i zapewnienia trwałości oraz niezawodności działania zespołów mechanicznych.

Pytanie 23

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

A. wysokie temperatury płynów.

B. wibracje oraz hałas.

C. wysokie ciśnienia płynów oraz ogromne siły.

D. duże przepływy prądów.

Odpowiedź dotycząca wysokich ciśnień cieczy i dużych sił jako zagrożeń dla zdrowia człowieka w kontekście urządzeń hydraulicznych jest poprawna. Urządzenia hydrauliczne działają na zasadzie wykorzystania ciśnienia cieczy do przenoszenia sił i momentów, co czyni je niezwykle efektywnymi w wielu zastosowaniach przemysłowych. Wysokie ciśnienie w układach hydraulicznych, które może osiągać wartości kilkuset barów, stwarza ryzyko nie tylko uszkodzenia samych urządzeń, ale również poważnych wypadków, jeśli system ulegnie awarii. Przykładem może być wybuch węża hydraulicznego, który może prowadzić do niebezpiecznych sytuacji, takich jak obrażenia ciała pracowników. Dlatego w branży hydraulicznej istnieją ścisłe normy bezpieczeństwa, takie jak ISO 4413, które określają wymagania dotyczące hydraulicznych systemów zasilania, aby minimalizować ryzyko związane z wysokim ciśnieniem i siłami. Użytkownicy urządzeń hydraulicznych powinni być odpowiednio przeszkoleni, a urządzenia poddawane regularnym inspekcjom, aby zapewnić ich bezpieczeństwo i sprawność działania.

Pytanie 24

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku

A. A.

B. B.

C. C.

D. D.

Rysunek oznaczony literą "D" przedstawia pompę hydrauliczną z tłokowymi elementami roboczymi, co można zidentyfikować dzięki charakterystycznym cechom konstrukcyjnym. Tłokowe pompy hydrauliczne działają na zasadzie przetłaczania cieczy za pomocą ruchu tłoków, które poruszają się w cylindrach. Tego rodzaju pompy są powszechnie stosowane w różnych aplikacjach przemysłowych, takich jak systemy hydrauliczne w maszynach budowlanych czy pojazdach ciężarowych, gdzie wymagana jest wysoka moc i efektywność. Ponadto, tłokowe elementy robocze charakteryzują się dużą zdolnością do wytwarzania wysokiego ciśnienia, co czyni je idealnym wyborem dla systemów wymagających precyzyjnego sterowania. Ważnym aspektem jest również ich trwałość oraz możliwość pracy w trudnych warunkach, co jest istotne w kontekście norm branżowych, takich jak ISO 9001, które podkreślają znaczenie niezawodności i efektywności operacyjnej. Zrozumienie działania tłokowych elementów roboczych jest kluczowe dla inżynierów i techników pracujących w obszarze hydrauliki, ponieważ pozwala na odpowiedni dobór komponentów i ich zastosowanie w praktyce.

Pytanie 25

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

A. Zwiększa prędkość wsuwania tłoka siłownika.

B. Zmniejsza prędkość wsuwania tłoka siłownika.

C. Zwiększa prędkość wysuwania tłoka siłownika.

D. Zmniejsza prędkość wysuwania tłoka siłownika.

Odpowiedź, że element V2 zwiększa prędkość wsuwania tłoka siłownika, jest prawidłowa z powodu działania zaworu szybkiego spustu, który ma kluczowe znaczenie w układzie pneumatycznym. Zawór V2 umieszczony na linii powrotnej siłownika pozwala na błyskawiczne odprowadzenie powietrza z komory siłownika, co przyspiesza ruch tłoka w kierunku wsuwania. W praktyce, wykorzystanie takiego zaworu jest zgodne z dobrymi praktykami inżynieryjnymi, ponieważ pozwala na zwiększenie efektywności cyklu pracy maszyn pneumatycznych. W wielu zastosowaniach przemysłowych, takich jak automatyka produkcyjna, szybkie wprowadzanie tłoka do pozycji roboczej jest kluczowe dla zwiększenia wydajności linii produkcyjnej. Stosując zawór szybkiego spustu, można zredukować czas cyklu operacyjnego, co bezpośrednio przekłada się na oszczędności czasu i kosztów operacyjnych, a także zwiększa ogólną efektywność systemu. Ponadto, znajomość zasad działania takich elementów jak V2 jest niezbędna przy projektowaniu i serwisowaniu układów pneumatycznych, co czyni tę wiedzę niezastąpioną w pracy inżynierów i techników.

Pytanie 26

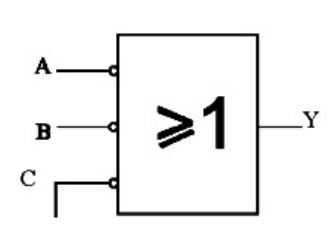

Bramka przedstawiona na rysunku realizuje funkcję logiczną.

A. $ Y = \overline{A} \cap \overline{B} $

B. $ Y = 1 $

C. $ Y = \overline{A} \cup \overline{B} $

D. $ Y = 0 $

W tym zadaniu łatwo pomylić samą funkcję bramki z tym, co dzieje się na jej wejściach. Symbol „≥1” nie oznacza mnożenia logicznego, tylko warunek „co najmniej jeden sygnał aktywny”, czyli bramkę OR. Dlatego zapis w rodzaju $Y=\overline{A}\cap\overline{B}$ nie pasuje do przedstawionego symbolu, bo taki wzór wymagałby jednoczesnego spełnienia warunku: A=0 oraz B=0. To jest działanie typu AND na zanegowanych sygnałach, a nie OR. Z kolei zapis $Y=\overline{A}\cup\overline{B}$ byłby sensowny tylko wtedy, gdyby bramka miała wyłącznie dwa zanegowane wejścia A i B oraz nie było żadnego dodatkowego wejścia wymuszającego stan. Na rysunku jest jednak jeszcze dolne wejście, które po negacji daje stałą logiczną 1. Wtedy suma logiczna z jedynką zawsze daje jedynkę, niezależnie od wartości A i B. Stwierdzenie, że wyjście jest stale równe 0, też nie ma podstaw, bo bramka OR może dać 0 tylko wtedy, gdy wszystkie jej skuteczne wejścia są równe 0. Tutaj jedno z nich jest na stałe równe 1, więc taki przypadek nigdy nie wystąpi. Typowy błąd myślowy polega na zignorowaniu kółka negacji albo potraktowaniu stałego sygnału jak zwykłej zmiennej. W praktycznych układach sterowania takie detale są bardzo ważne, bo jedna źle odczytana negacja potrafi całkiem zmienić działanie programu PLC albo schematu przekaźnikowego.

Pytanie 27

Wynik pomiaru wskazywany przez manometr wynosi

A. 13 000 bar

B. 850 bar

C. 12 000 bar

D. 800 bar

Wybór 850 bar jako odpowiedzi jest poprawny z kilku powodów. Manometry są używane do pomiaru ciśnienia gazów i cieczy, a ich wskazania są kluczowe w wielu zastosowaniach inżynieryjnych oraz przemysłowych. W tym przypadku wskazanie manometru, które znajduje się nieco poniżej 1000 bar, ale powyżej 500 bar, wskazuje na wartość, która najbliżej odpowiada 850 bar. Takie pomiary są niezwykle istotne w aplikacjach, gdzie precyzyjne ciśnienie jest niezbędne dla bezpieczeństwa i efektywności działania systemu. Na przykład, w systemach hydraulicznych i pneumatycznych, zastosowanie odpowiednich ciśnień zapewnia optymalną pracę urządzeń i minimalizuje ryzyko awarii. Dobrą praktyką jest rozumienie i interpretacja wskazań manometrów w kontekście zastosowań sprzętu, aby uniknąć niebezpiecznych sytuacji, które mogą wyniknąć z niewłaściwego ciśnienia.

Pytanie 28

Wzmacniacz charakteryzuje się pasmem przepustowym wynoszącym w = 12 750 Hz oraz częstotliwością górną fg= 13 500 Hz. Jaką minimalną wartość częstotliwości fd w zakresie przenoszenia sygnałów należy osiągnąć, aby były one wzmacniane?

A. Od 350 Hz

B. Od 6 750 Hz

C. Od 750 Hz

D. Od 6 375 Hz

Odpowiedź "Od 750 Hz" jest prawidłowa, ponieważ szerokość pasma przepustowego wzmacniacza jest określona jako różnica między częstotliwością górną fg a częstotliwością dolną fd. W tym przypadku szerokość pasma wynosi 12 750 Hz, a częstotliwość górna wynosi 13 500 Hz. Aby znaleźć częstotliwość dolną, możemy skorzystać z równania: fg - fd = w. Przekształcając to równanie, uzyskujemy fd = fg - w, co daje fd = 13 500 Hz - 12 750 Hz = 750 Hz. Oznacza to, że sygnały o częstotliwości 750 Hz i wyższej będą wzmacniane przez wzmacniacz. Praktyczne zastosowanie tej wiedzy jest kluczowe w wielu dziedzinach elektronicznych, takich jak audio, telekomunikacja czy systemy przetwarzania sygnałów, gdzie zrozumienie pasma przenoszenia urządzenia pozwala na optymalne dobieranie sygnałów. Właściwe zrozumienie parametrów wzmacniaczy umożliwia również projektowanie bardziej efektywnych układów elektronicznych, spełniających określone wymagania jakościowe i techniczne.

Pytanie 29

Do pomiaru której wielkości charakteryzującej drgania ustawiono miernik przedstawiony na rysunku?

A. Przyspieszenia.

B. Częstotliwości.

C. Prędkości.

D. Przesunięcia.

Miernik drgań AS63B, który został przedstawiony na zdjęciu, jest specjalistycznym narzędziem służącym do pomiaru przyspieszenia drgań. Mierniki tego typu są powszechnie stosowane w inżynierii do monitorowania stanu maszyn i urządzeń, gdzie drgania mogą prowadzić do uszkodzeń lub nieprawidłowego działania. Przyspieszenie drgań, mierzone w jednostkach m/s², jest kluczowe dla oceny dynamiki obiektów, ponieważ pozwala na identyfikację problemów zanim przerodzą się one w poważniejsze awarie. W praktyce, regularne pomiary przyspieszenia drgań pomagają w planowaniu działań serwisowych, a także w optymalizacji wydajności procesów produkcyjnych. W przemyśle, zwłaszcza w obszarze utrzymania ruchu, monitorowanie drgań jest częścią strategii prewencyjnego utrzymania, co pozwala na zwiększenie niezawodności sprzętu i zmniejszenie przestojów.

Pytanie 30

Ilustracja przedstawia budowę i działanie zaworu

A. dławiąco-zwrotnego.

B. szybkiego spustu.

C. odcinającego.

D. zwrotnego.

Wybór odpowiedzi, które wskazują na inne rodzaje zaworów, może wynikać z nieporozumień dotyczących ich podstawowych funkcji i zastosowań. Zawór szybkiego spustu, na przykład, charakteryzuje się głównie zdolnością do błyskawicznego odprowadzania medium, co nie jest związane z regulacją przepływu, a jedynie z jego szybkim usunięciem. Z kolei zawór odcinający służy do całkowitego zamykania lub otwierania przepływu, co również nie odpowiada funkcji dławienia. Zawór zwrotny z kolei ma za zadanie zapobiegać cofaniu się medium, ale nie umożliwia regulacji jego przepływu. W związku z tym, wybór tych odpowiedzi nie odzwierciedla rzeczywistych funkcji zaworu przedstawionego na ilustracji. Do typowych błędów myślowych, które prowadzą do takich niepoprawnych odpowiedzi, należy mylenie funkcji zaworów w kontekście ich zastosowania, co jest szczególnie problematyczne w projektowaniu układów hydraulicznych. W praktyce, zrozumienie różnic między tymi rodzajami zaworów jest kluczowe dla właściwego doboru komponentów do systemów, co znacznie wpływa na efektywność i bezpieczeństwo całego układu.

Pytanie 31

Jaka powinna być zależność pomiędzy rezystancją wewnętrzną $ R_w $ źródła napięcia, a rezystancją odbiornika $ R_o $, przyłączonego do tego źródła, aby ze źródła była przekazywana maksymalna moc do odbiornika?

A. $ R_o < 10 \, R_w $

B. $ R_o = R_w $

C. $ R_o = \sqrt{R_w} $

D. $ R_o > 0,1 \, R_w $

Dobrze zauważone, że warunek $ R_o = R_w $ to klucz do maksymalnego przekazania mocy z punktu widzenia teorii obwodów. To się nazywa dopasowanie rezystancji i jest fundamentem w elektronice, szczególnie w projektowaniu wzmacniaczy czy systemów zasilania. Cała idea polega na tym, że jeśli rezystancja odbiornika jest równa rezystancji wewnętrznej źródła, to moc wydzielana na odbiorniku osiąga maksimum. Tak się to wyprowadza z wzoru na moc: $ P = \frac{U^2 R_o}{(R_w + R_o)^2} $. Maksimum tej funkcji pojawia się właśnie gdy $ R_o = R_w $. W praktyce można to zobaczyć np. w radiotechnice, gdzie dopasowanie impedancji anteny do nadajnika ma krytyczne znaczenie – bez tego duża część energii po prostu się odbije albo zostanie stracona. Podobnie w zasilaniu układów elektronicznych – jeśli zależy nam na przekazaniu jak największej mocy, a niekoniecznie na sprawności, celujemy w tę właśnie równość. Choć w świecie energetyki czasem bardziej liczy się sprawność niż sama moc, to w elektronice, przy przesyle sygnałów czy energii na krótkie odcinki, często właśnie ten warunek uznaje się za wzorcowy. Osobiście uważam, że to bardzo elegancka zasada, bo pokazuje, jak proste matematyczne zależności rządzą praktycznymi rozwiązaniami – inżynieria czasem naprawdę bywa piękna w swojej logice."

Pytanie 32

Jakiego typu silnik należy wykorzystać do zasilania systemu, który wymaga bardzo wysokiego momentu rozruchowego (przekraczającego moment znamionowy)?

A. Asynchroniczny

B. Bocznikowy

C. Krokowy

D. Szeregowy

Silnik szeregowy jest najbardziej odpowiedni do aplikacji wymagających wysokiego momentu rozruchowego, ponieważ jego konstrukcja pozwala na uzyskanie znacznie większego momentu przy niskich obrotach. W silniku szeregowym, uzwojenia wirnika są połączone szeregowo z uzwojeniem stojana, co powoduje, że przepływ prądu przez uzwojenia wirnika i stojana jest taki sam. W rezultacie, gdy silnik startuje, prąd wzrasta, co prowadzi do znaczącego wzrostu momentu obrotowego. Taka charakterystyka sprawia, że silniki szeregowe są powszechnie stosowane w aplikacjach takich jak dźwigi, przenośniki, czy inne urządzenia wymagające dużego momentu rozruchowego. Przykładowo, silniki szeregowe są wykorzystywane w systemach transportu materiałów, gdzie konieczne jest pokonanie początkowego oporu. Dobrą praktyką w branży jest dobór silnika szeregowego do zastosowań, gdzie moment rozruchowy przewyższa moment znamionowy, co zapewnia efektywne i bezpieczne użytkowanie maszyn.

Pytanie 33

Na podstawie widoku płytki sterownika oraz schematu podłączenia uzwojeń silnika, wskaż parametry napięć zasilających sterownik oraz silnik.

A. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V AC

B. Napięcie zasilania sterownika 30 V DC Napięcie zasilania silnika 12 V AC

C. Napięcie zasilania sterownika 30 V AC Napięcie zasilania silnika 12 V AC

D. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V DC

Poprawna odpowiedź to B, ponieważ na schemacie wyraźnie przedstawiono zasilanie sterownika napięciem 12 V DC, co jest standardowym napięciem zasilającym dla wielu systemów sterujących, zapewniającym stabilne działanie elektroniki. Wysoka niezawodność układów zasilania opartych na 12 V DC jest zgodna z normami branżowymi, co czyni je powszechnie stosowanymi w aplikacjach automatyki. Z kolei napięcie 30 V DC zasilające silnik jest również typowe dla zastosowań w przemyśle, gdzie silniki wymagają wyższych napięć, aby uzyskać odpowiednią moc. Zastosowanie odpowiednich napięć zasilających jest kluczowe dla efektywności energetycznej i zabezpieczeń w systemach napędowych. Przykładem zastosowania tej wiedzy jest dobór odpowiednich zasilaczy oraz komponentów, które muszą być kompatybilne z wymaganiami napięciowymi, aby uniknąć uszkodzeń sprzętu. Wiedza o napięciach zasilających jest fundamentalna w projektowaniu układów elektronicznych oraz w pracy z systemami automatyki przemysłowej, co podkreśla istotność tej tematyki.

Pytanie 34

Po wciśnięciu przycisku sterującego zaworu rozdzielającego IV nastąpi

A. wysunięcie tłoka siłownika 1A2 i wsunięcie tłoka siłownika 1A1

B. wysunięcie tłoków obu siłowników 1A1 i 1A2

C. wsunięcie tłoków obu siłowników 1A1 i 1A2

D. wysunięcie tłoka siłownika 1 Al i wsunięcie tłoka siłownika 1A2

Poprawna odpowiedź to "wsunięcie tłoków obu siłowników 1A1 i 1A2". Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V, ciśnienie z portu P zostaje przekierowane do portów A i B. W wyniku tego działania obydwa siłowniki, 1A1 i 1A2, są narażone na działanie ciśnienia, co skutkuje ich wsunięciem. Tego rodzaju mechanizmy są powszechnie stosowane w automatyce oraz hydraulice, gdzie precyzyjne sterowanie ciśnieniem i ruchem siłowników jest kluczowe dla efektywności systemu. W praktyce, zrozumienie działania zaworów rozdzielających oraz ich wpływu na siłowniki jest niezbędne dla inżynierów i techników zajmujących się automatyzacją procesów. Na przykład, w aplikacjach przemysłowych, takich jak linie montażowe, właściwe zarządzanie ciśnieniem może znacząco wpłynąć na prędkość i precyzję operacji, co z kolei przekłada się na wydajność produkcji. Warto także zwrócić uwagę na odpowiednie rozwiązania zabezpieczające, które powinny być wdrażane w systemach hydraulicznych, aby zapewnić ich niezawodność i bezpieczeństwo eksploatacji.

Pytanie 35

Jaką kinematykę reprezentuje przedstawiony na rysunku manipulator?

A. OPO

B. OOO

C. OPP

D. PPP

Odpowiedź PPP jest poprawna, ponieważ kinematyka manipulatora zależy od rodzaju połączeń między jego segmentami. W przedstawionym rysunku zauważamy, że manipulator posiada trzy przeguby przesuwne, co klasyfikuje go jako manipulator typu PPP. Przegub przesuwny, zwany również przegubem pryzmatycznym, pozwala na ruch liniowy wzdłuż jednej osi, co skutkuje prostotą i precyzją w aplikacjach wymagających dokładnych przesunięć. Tego rodzaju manipulatory są szeroko stosowane w automatyzacji procesów, takich jak montaż, pakowanie czy transport, gdzie niezbędne jest precyzyjne pozycjonowanie obiektów. Zgodnie z normami ISO dotyczących kinematyki robotów, manipulatory PPP wykazują dużą efektywność w zadań związanych z manipulacją obiektami o regularnych kształtach. Dodatkowo, w praktyce inżynieryjnej, analiza i projektowanie systemów opartych na manipulatorach PPP są znane ze swojej modułowości i łatwości w adaptacji do zmieniających się potrzeb produkcyjnych.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Jak można zmierzyć prędkość przepływu gazu?

A. używając czujnika termoelektrycznego

B. przy pomocy pirometru radiacyjnego

C. za pomocą zwężki Venturiego

D. z wykorzystaniem impulsatora fotoelektrycznego

Zwężka Venturiego jest urządzeniem pomiarowym, które wykorzystuje zjawisko Bernoulliego do pomiaru prędkości przepływu płynów, w tym gazów. Gdy gaz przechodzi przez zwężkę, jego prędkość wzrasta, a ciśnienie spada. Zmiana ciśnienia na wejściu i wyjściu zwężki pozwala na obliczenie prędkości przepływu, korzystając z równań dynamicznych. Zastosowanie zwężki Venturiego jest szerokie, obejmując przemysł chemiczny, energetykę oraz instalacje HVAC. Umożliwia ona nie tylko pomiar prędkości, ale również kontrolę i regulację przepływu mediów. Obliczenia dokonuje się najczęściej w oparciu o prawo Bernoulliego oraz równanie ciągłości, co czyni zwężkę skutecznym narzędziem w wielu zastosowaniach inżynieryjnych. Przykładem mogą być systemy wentylacyjne, gdzie precyzyjny pomiar przepływu gazu jest kluczowy dla efektywności energetycznej i jakości powietrza.

Pytanie 38

Podczas instalacji systemu z kontrolerem PLC, przewody magistrali Profibus powinny

A. być wciągane do osłon jako pierwsze

B. być układane jak najdalej od przewodów silnoprądowych

C. być kładzione w bezpośrednim sąsiedztwie kabli energetycznych

D. być wciągane do osłon jako ostatnie

Układanie przewodów magistrali Profibus jak najdalej od przewodów silnoprądowych jest kluczowe dla zapewnienia niezawodności i integralności sygnału w systemach automatyki przemysłowej. Przewody silnoprądowe emitują pole elektromagnetyczne, które może zakłócać transmisję danych w kablach magistrali, prowadząc do błędów komunikacyjnych i spadku wydajności systemu. Dobre praktyki montażowe, zgodne z normami, takimi jak IEC 61158, zalecają trzymanie przynajmniej 30 centymetrów odstępu pomiędzy przewodami sygnałowymi a przewodami zasilającymi. Ponadto, umieszczając przewody w odpowiednich osłonach, można zminimalizować ryzyko uszkodzeń mechanicznych oraz wpływu czynników zewnętrznych, co ma istotne znaczenie w trudnych warunkach przemysłowych. Przykładowo, w zakładach produkcyjnych, w których występuje intensywna obecność maszyn elektrycznych, przestrzeganie tych zasad zapewnia stabilność działania systemu sterowania oraz minimalizuje ryzyko awarii, co przekłada się na zwiększenie efektywności produkcji.

Pytanie 39

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

A. C.

B. B.

C. D.

D. A.

Wybór niewłaściwego elementu do zabezpieczenia nakrętki koronowej prowadzi do zwiększonego ryzyka jej samoodkręcenia, co w praktyce może skutkować poważnymi awariami lub wypadkami. Zastosowanie nieodpowiednich rozwiązań, jak na przykład brak zabezpieczeń lub niewłaściwy dobór materiałów, może prowadzić do błędów konstrukcyjnych. Często zdarza się, że inżynierowie nie zdają sobie sprawy z konieczności stosowania dodatkowych elementów zabezpieczających, co jest wynikiem niedostatecznej wiedzy na temat właściwych praktyk inżynieryjnych. Ważne jest, aby przy każdym połączeniu, zwłaszcza w aplikacjach narażonych na wibracje, wybierać odpowiednie metody zabezpieczające. W przeciwnym razie, może to prowadzić do sytuacji, w których nakrętki ulegają luzowaniu, co z kolei wpływa na integralność całej konstrukcji. Konsekwencje takich błędów mogą być daleko idące, łącznie z koniecznością przeprowadzenia kosztownych napraw oraz wprowadzenia przestojów w pracy maszyn czy linii produkcyjnych. Dobrych praktyk inżynieryjnych należy przestrzegać, aby uniknąć takich sytuacji, a szpilka zabezpieczająca jest jednym z najprostszych i najskuteczniejszych rozwiązań, które mogą zminimalizować ryzyko samoodkręcenia się nakrętek, zapewniając jednocześnie bezpieczeństwo i trwałość połączeń.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
