Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 12 maja 2026 17:52
Data zakończenia: 12 maja 2026 18:07

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Technologiczna kolejność zabiegów prowadzących do wykonania tulei przedstawionej na rysunku je następująca:

A. toczenie wzdłużne, toczenie poprzeczne, nawiercanie, powiercanie.

B. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie.

C. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, rozwiercanie.

D. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wytaczanie.

Poprawna odpowiedź to toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie. Kolejność tych zabiegów jest kluczowa dla uzyskania wymaganego kształtu i właściwości technicznych tulei. Toczenie poprzeczne jako pierwszy etap pozwala na precyzyjne uformowanie średnicy zewnętrznej elementu, co jest niezwykle istotne w kontekście dalszych obróbek. Następnie toczenie wzdłużne pozwala na osiągnięcie odpowiedniej długości oraz kształtu tulei, co jest kluczowe dla jej funkcji w późniejszych zastosowaniach. Po tych procesach, nawiercanie wykonuje się w celu wstępnego przygotowania otworu, a następnie wiercenie pozwala na uzyskanie ostatecznej średnicy i jakości powierzchni. Tego rodzaju sekwencja jest zgodna z najlepszymi praktykami w obróbce skrawaniem, co zapewnia nie tylko efektywność produkcji, ale także wysoką jakość finalnego produktu, spełniającego normy branżowe dla wytrzymałości i precyzji.

Pytanie 2

Tuleja redukcyjna z gniazdem stożkowym o zbieżności 7:24 jest wykorzystywana do mocowania narzędzi na

A. wiertarce

B. frezarce

C. szlifierce

D. tokarce

Tuleja redukcyjna z gniazdem stożkowym o zbieżności 7:24 jest kluczowym elementem stosowanym w frezarkach, ponieważ umożliwia precyzyjne mocowanie narzędzi skrawających. Zbieżność 7:24 oznacza, że kąt stożka jest odpowiednio dopasowany do narzędzi, co zapewnia ich stabilność i minimalizuje drgania podczas pracy. Dzięki temu narzędzia mogą pracować z większą wydajnością i dokładnością, co jest istotne w procesach obróbczych wymagających wysokiej precyzji, jak frezowanie form i detali. W praktyce, używając tulei redukcyjnej w frezarce, operatorzy mogą szybko zmieniać narzędzia, co przyspiesza proces produkcji. Warto również zaznaczyć, że stosowanie tulei redukcyjnych w frezarkach jest zgodne z normami ISO oraz innymi standardami branżowymi, co potwierdza ich powszechne zastosowanie w przemyśle obróbczy.

Pytanie 3

Na rysunku przedstawiono wyświetlacz urządzenia elektronicznego do pomiaru wartości

A. odchyłek górnej i dolnej oraz tolerancji.

B. bicia osiowego, promieniowego i całkowitego.

C. tolerancji wałka, otworu oraz tolerancji ich pasowania.

D. parametrów chropowatości.

Dobrze, że wybrałeś odpowiedź o parametrach chropowatości. Wyświetlacz sprzętu pokazuje rzeczywiście wartości Ra, Rz i Rmax, więc to ma sens. Te parametry są mega ważne, jeśli chodzi o jakość powierzchni, a więc w wielu branżach są istotne - jak motoryzacja czy lotnictwo. Ra to średnia odchyłek, która mówi nam o gładkości, co w praktyce oznacza mniejsze tarcie i mniejsze zużycie materiałów. Rz, z kolei, daje bardziej szczegółowy obraz chropowatości, bo bierze pod uwagę najwyższe wartości, a Rmax to maksymalna wysokość, co ma wpływ na uszczelnianie lub przyczepność. Są też normy, jak ISO 4287 czy ISO 1302, które definiują pomiar i klasyfikację chropowatości, a ich znajomość jest niezbędna, żeby spełniać wymagania jakościowe w produkcji. Zrozumienie tych rzeczy i ich praktyczne zastosowanie to kluczowy element w pracy inżynierów i technologów, którzy zajmują się obróbką materiałów.

Pytanie 4

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. podtrzymkę stałą

B. skrzynkę Nortona

C. śrubę pociągową

D. konik z pinolą

Odpowiedź "konik z pinolą" jest poprawna, ponieważ konik pełni kluczową rolę w stabilizacji narzędzi skrawających podczas obróbki gwintów wewnętrznych. W przypadku gwintu M10, który jest powszechnie stosowany w różnych zastosowaniach przemysłowych, ważne jest, aby narzędzie było dokładnie prowadzone, co pozwala na uzyskanie wymaganego wymiaru oraz jakości powierzchni gwintu. Konik z pinolą umożliwia precyzyjne wsparcie narzędzia w trakcie obróbki, co znacząco zmniejsza drgania i poprawia dokładność gwintowania. W praktyce, podczas toczenia gwintów wewnętrznych, konik z pinolą jest ustawiany w taki sposób, aby narzędzie nie tylko dobrze wchodziło w materiał, ale również aby siły skrawania były równomiernie rozłożone na całej długości gwintu. W branży obróbczej standardem jest używanie konika z pinolą podczas gwintowania, co jest zgodne z najlepszymi praktykami stosowanymi w mechanice precyzyjnej oraz w produkcji seryjnej. Dodatkowo, konik z pinolą pozwala na łatwe ustawienie narzędzia pod odpowiednim kątem, co wpływa na jakość obróbki. Takie podejście zwiększa efektywność procesu produkcyjnego i minimalizuje ryzyko błędów wymiarowych.

Pytanie 5

Urządzeniem stosowanym do oceny chropowatości powierzchni jest

A. współrzędnościowa maszyna pomiarowa

B. głowica goniometryczna

C. profilometr optyczny

D. czujnik optyczno-mechaniczny

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcjonalności poszczególnych przyrządów pomiarowych i ich zastosowania. Głowica goniometryczna jest urządzeniem stosowanym głównie w analizie spektralnej i nie posiada funkcji pomiaru chropowatości. Czujnik optyczno-mechaniczny, choć może w pewnych kontekstach wspierać pomiary powierzchni, nie jest dedykowanym narzędziem do analizy chropowatości i ma ograniczoną precyzję w tym zakresie. Z kolei współrzędnościowa maszyna pomiarowa, mimo że jest wszechstronnym przyrządem do pomiarów 3D, nie jest specjalizowana w ocenie chropowatości, a jej zastosowanie w tym kontekście może prowadzić do niedokładnych wyników. Podejmowanie decyzji o wyborze odpowiedniego narzędzia pomiarowego powinno opierać się na zrozumieniu specyfiki wymagań pomiarowych, standardów przemysłowych i najlepszych praktyk. Użycie niewłaściwego sprzętu może skutkować błędnymi wnioskami, które mają wpływ na jakość produktów i procesów technologicznych. W tym kontekście, aby uzyskać rzetelne pomiary chropowatości, kluczowe jest zastosowanie odpowiednich technologii, jak profilometr optyczny, który zapewnia wysoką precyzję i dokładność, co jest nieodzowne w zaawansowanych procesach przemysłowych.

Pytanie 6

Pracując na tokarce CNC z hydraulicznym systemem mocującym, pojawił się komunikat: "Przekroczony zakres mocowania". Aby dowiedzieć się o możliwych przyczynach i metodach naprawy usterki, należy sprawdzić instrukcję

A. transportu maszyny CNC

B. BHP w maszynach CNC

C. programowania CNC

D. smarowania maszyny CNC

Odpowiedź dotycząca programowania CNC jest prawidłowa, ponieważ komunikat "Przekroczony zakres mocowania" wskazuje na problem związany z parametrami ustawień maszyny oraz sposobem, w jaki uchwyt mocujący został zaprogramowany. Instrukcje dotyczące programowania CNC zawierają szczegółowe informacje na temat prawidłowego wprowadzania danych dotyczących mocowania, które są kluczowe dla zapewnienia prawidłowego funkcjonowania obrabiarki. Przykładowo, jeśli parametry mocowania nie są zgodne z wymogami narzędzia lub materiału, może to prowadzić do nieprawidłowego zamocowania, co skutkuje niebezpiecznymi sytuacjami w czasie obróbki. Ponadto, przestrzeganie dobrych praktyk związanych z programowaniem i konfiguracją maszyn CNC może pomóc w minimalizacji ryzyka wystąpienia tego typu problemów. Warto również zaznaczyć, że dobrym rozwiązaniem jest regularne przeglądanie i aktualizowanie programów obróbczych, aby dostosować je do zmieniających się warunków pracy oraz specyfikacji materiałów.

Pytanie 7

Jakiego typu obróbki skrawaniem dotyczy proces dłutowania?

A. Honowania

B. Strugania

C. Toczenia

D. Wytaczania

Dłutowanie jest procesem obróbczej obróbki skrawaniem, który należy do strugania. Ta technika skrawania polega na usuwaniu materiału z powierzchni obrabianego przedmiotu za pomocą narzędzi zwanych dłutami. Dłuta mogą mieć różne kształty i zastosowania, dzięki czemu można uzyskiwać różnorodne profile oraz wykończenia powierzchni. W praktyce dłutowanie jest szczególnie przydatne w produkcji rowków, gniazd czy innych kształtów, które wymagają precyzyjnej obróbki. Dłutowanie wykorzystywane jest w takich dziedzinach jak mechanika precyzyjna, przemysł motoryzacyjny czy produkcja maszyn, gdzie dokładność oraz jakość powierzchni są kluczowe. Na przykład, w obróbce detali metalowych, dłutowanie może być stosowane do wykańczania wałków czy osi, co zapewnia odpowiednią pasowność elementów. Dłutowanie, jako metoda skrawania, jest także zgodne z normami i dobrymi praktykami branżowymi, w tym z zasadami stosowania narzędzi skrawających i obróbczych, co pozwala na efektywne zarządzanie procesami produkcyjnymi i optymalizację kosztów.

Pytanie 8

Kąt natarcia ostrza narzędzia skrawającego jest na rysunku oznaczony literą

A. β0

B. δ0

C. γ0

D. α0

Wybór niewłaściwego kąta natarcia, takiego jak β0, δ0 czy α0, może prowadzić do istotnych problemów w procesie skrawania i obróbki materiałów. Kąt β0, często mylony z kątem natarcia, odnosi się do kąta między ostrzem narzędzia a płaszczyzną obrabianą, co nie ma zastosowania w kontekście natarcia. Z kolei kąt δ0, zazwyczaj związany z innymi aspektami geometrii narzędzi, nie dotyczy specyficznego ustawienia ostrza. Ostatni z wymienionych kątów, α0, to kąt nachylenia, który także nie ma bezpośredniego związku z natarciem. W kontekście technologii skrawania, błędne zrozumienie definicji tych kątów może prowadzić do nieefektywnego skrawania, co skutkuje zwiększonym zużyciem narzędzi oraz pogorszeniem jakości obrabianych powierzchni. Przykładem typowego błędu jest mylenie kąta natarcia z innymi kątami operacyjnymi, co może prowadzić do nieprawidłowych ustawień maszyn i narzędzi. Optymalizacja procesu skrawania opiera się na precyzyjnym doborze kątów, dlatego ważne jest, aby umiejętnie różnicować terminy i zrozumieć ich znaczenie w kontekście obróbczych procesów technologicznych.

Pytanie 9

Pomiar wielkości przyporu zębów koła zębatego należy przeprowadzić

A. przymiarem kreskowym

B. mikrometrem talerzykowym

C. średnicówką mikrometryczną

D. liniałem krawędziowym

Pomiar podziałki przyporu zębów koła zębatego przy użyciu średnicówki mikrometrycznej, przymiaru kreskowego czy liniału krawędziowego wiąże się z wieloma ograniczeniami, które mogą prowadzić do nieprecyzyjnych wyników. Średnicówka mikrometryczna, choć może wydawać się odpowiednia do pomiarów okrągłych elementów, nie jest wystarczająco precyzyjna dla złożonych kształtów zębów. Przymiar kreskowy, z racji swojej konstrukcji, również nie jest w stanie dokładnie oddać wymiarów złożonych geometrii zębatki, a jego użycie mogłoby prowadzić do znacznych błędów pomiarowych. Podobnie liniał krawędziowy, który służy głównie do pomiaru długości w bardziej ogólnych zastosowaniach, stanowi niewłaściwy wybór dla precyzyjnych pomiarów mechanicznych. Wykorzystanie tych narzędzi w kontekście pomiarów zębów zębatych zakłada błędne założenie, że są one wystarczająco dokładne, co w praktyce może prowadzić do niewłaściwego dopasowania zębów oraz problemów z ich współpracą. W przypadku mikrometru talerzykowego, jego specyficzna konstrukcja i mechanizm pomiarowy zapewniają precyzyjny pomiar, co jest kluczowe w kontekście utrzymania norm jakościowych w branży mechanicznej, a pomijanie tej kwestii może skutkować poważnymi konsekwencjami w działaniu mechanizmów. Ostatecznie, wybór narzędzi pomiarowych powinien opierać się na jasno zdefiniowanych wymaganiach dotyczących dokładności i specyfiki mierzonych elementów.

Pytanie 10

Przedstawioną na rysunku oprawkę narzędziową należy zastosować do mocowania

A. gwintownika maszynowego.

B. wiertła z chwytem cylindrycznym.

C. noża wytaczaka o przekroju walcowym.

D. przecinaka listwowego.

Oprawka narzędziowa, którą widzisz na rysunku, jest stworzona specjalnie po to, żeby mocować przecinak listwowy. To narzędzie jest naprawdę ważne w obróbce, zwłaszcza w metalowym przemyśle. Przecinak listwowy ma świetne właściwości cięcia i jest bardzo precyzyjny – można nim obrabiać różne materiały, jak stal, aluminium czy tworzywa sztuczne. Użycie oprawki do mocowania przecinaka jest zgodne z tym, co najlepsze w branży, bo stabilność narzędzia podczas pracy to klucz do sukcesu. Kiedy narzędzie jest dobrze zamocowane, nie drga, a to przekłada się na lepszą jakość cięcia i większą wydajność. Zresztą, mówiąc o normach ISO w obróbce skrawaniem, dobra oprawka to większe bezpieczeństwo i efektywność. Na przykład w branży motoryzacyjnej, gdy używasz przecinaka listwowego z odpowiednią oprawką, możesz precyzyjnie ciąć elementy, co jest niezbędne, gdy chodzi o produkcję z wysoką dokładnością.

Pytanie 11

Przedstawiony symbol graficzny mocowania jest stosowany do oznaczenia

A. pryzmy do mocowania wałków.

B. docisku wahliwego.

C. podtrzymki stałej do wałków.

D. kła samonastawnego.

W analizowanym pytaniu, odpowiedzi wskazujące na inne typy mocowania, takie jak kła samonastawnego, podtrzymki stałej do wałków oraz pryzmy do mocowania wałków, są wynikiem niepełnego zrozumienia funkcji tych elementów w procesie obróbczy. Kła samonastawnego używa się głównie do mocowania cylindrycznych elementów, gdzie kluczowe jest ich centrowanie. Jego zastosowanie ogranicza się do sytuacji, gdy wymagana jest rotacja obrabianego elementu wzdłuż osi, co nie znajduje zastosowania w każdym przypadku. Podtrzymki stałe natomiast służą do stabilizacji wałków, co również nie odpowiada funkcji wahliwego docisku, który zapewnia możliwość regulacji kąta. Pryzmy do mocowania wałków to z kolei konstrukcje do podparcia długich elementów, co w żaden sposób nie odpowiada dynamicznemu i elastycznemu podejściu, które oferuje docisk wahliwy. Często mylące jest utożsamianie różnych systemów mocowań z ich uproszczony reprezentacją graficzną. Wiedza na temat specyfikacji i różnic między tymi rozwiązaniami jest kluczowa dla efektywnej pracy w obróbce skomplikowanych kształtów i wymagań produkcyjnych. Niedostateczne zrozumienie tych różnić może prowadzić do niewłaściwego doboru narzędzi i w efekcie do obniżenia jakości produktów końcowych oraz zwiększenia kosztów produkcji.

Pytanie 12

Który fragment programu posiada poprawne wartości parametrów cyklu wiercenia otworów położonych na okręgu?

Znaczenie parametrów: B – promień okręgu, D – kąt między otworami, A – kąt pierwszego otworu z osią X, S – liczb otworów.

A. G77 X50 Y40 B30 D60 A0 S6

B. G77 X50 Z40 B30 D45 A90 S6

C. G77 X50 Y40 B30 D90 A0 S6

D. G77 X50 Y40 B30 D45 A180 S6

Odpowiedź "G77 X50 Y40 B30 D60 A0 S6" jest prawidłowa, ponieważ dokładnie odzwierciedla wartości parametrów cyklu wiercenia otworów rozmieszczonych na okręgu. Parametr B odpowiada za promień okręgu, który wynosi 30, co jest zgodne z rysunkiem. Kąt między otworami, oznaczony jako D, wynosi 60°, co można obliczyć dzieląc pełny kąt okręgu (360°) przez liczbę otworów (S=6). To oznacza, że każdy z otworów jest równomiernie rozmieszczony wokół okręgu, co jest standardem w inżynierii mechanicznej dla zapewnienia równowagi i stabilności struktury. Kąt A, który wynosi 0°, wskazuje, że pierwszy otwór znajduje się na osi X, co jest praktycznym podejściem w programowaniu CNC. Takie rozmieszczenie otworów jest powszechnie stosowane w produkcji części mechanicznych, gdzie istotne jest zachowanie odpowiednich odległości i kątów w celu minimalizacji błędów i zwiększenia efektywności produkcji. Ponadto, przestrzeganie tych parametrów jest zgodne z zasadami dobrych praktyk inżynieryjnych i standardów jakości, które promują precyzyjne i powtarzalne procesy produkcyjne.

Pytanie 13

Podczas szlifowania materiału ferromagnetycznego w formie płyty o wymiarach 100x100x20 mm powinno się go zamocować przy użyciu uchwytu

A. tulejkowego

B. samocentrującego

C. pneumatycznego

D. magnetycznego

Uchwyt magnetyczny to naprawdę świetny wybór do mocowania materiałów ferromagnetycznych, jak stal, zwłaszcza podczas pracy na szlifierkach do płaszczyzn. Działa to na zasadzie siły magnetycznej, dzięki czemu elementy są stabilnie i równomiernie mocowane. Przykładowo, kiedy masz płytę o wymiarach 100x100x20 mm, uchwyt magnetyczny pozwala na szybkie przymocowanie materiału, bez potrzeby używania innych mocowań. To z kolei zwiększa wydajność pracy. Co więcej, takie uchwyty zmniejszają ryzyko uszkodzenia powierzchni materiału, co jest mega ważne podczas szlifowania. Widziałem to w zakładach przemysłowych zajmujących się obróbką metalu, gdzie maszyny CNC korzystają z takich mocowań, żeby precyzyjnie obrabiać detale. Standardy ISO wskazują na to, jak istotne są ergonomiczne i efektywne narzędzia mocujące, więc użycie uchwytu magnetycznego w tym wypadku ma sens.

Pytanie 14

W którym miejscu programu sterującego należy wprowadzić zmiany, aby skorygować wartość posuwu?

A. N10 T0101 S150 F200

B. N20 G1 Z80

C. N15 G0 X100 Z120 M04

D. N05 G90 G95 G54

Odpowiedź N10 T0101 S150 F200 jest trafna, bo odnosi się do bloku, gdzie określamy parametry narzędzia, a także prędkości obrotowe i posuw. Zrozumienie, że F200 oznacza, że posuw wynosi 200 jednostek na minutę, jest kluczowe, zwłaszcza przy korekcie wartości posuwu. W praktyce zmiana wartości F pozwala na dostosowanie prędkości, z jaką narzędzie porusza się w stosunku do materiału. Wysoka jakość obróbki i efektywność skrawania wymaga użycia odpowiednich wartości posuwu. Kiedy posuw jest za niski, narzędzie może się przegrzać i w efekcie uszkodzić, a zbyt wysoka wartość posuwu z kolei negatywnie wpływa na jakość powierzchni i przyspiesza zużycie narzędzi. Dlatego dobrze jest optymalizować wartości posuwu w bloku N10, bo to zgodne z najlepszymi praktykami obróbczych i naprawdę zwiększa efektywność produkcji.

Pytanie 15

Aby obrabiać elementy o wyjątkowo dużej średnicy, należy wykorzystać tokarkę

A. rewolwerową

B. kłową

C. karuzelową

D. wielonożową

Tokarki wielonożowe to nie są najlepsze maszyny do obróbki dużych detali. Zazwyczaj są wykorzystywane w produkcji masowej, więc skupiają się na mniejszych elementach. A tokarki kłowe? Te są ok do toczenia długich, cienkich detali, ale z dużymi średnicami mogą mieć problemy, bo potrzebują wsparcia na obu końcach. Tak więc, stabilność przy dużych średnicach to podejrzewam kluczowa sprawa. Tokarki rewolwerowe też nie są super do dużych elementów. One wypadają świetnie, gdy trzeba szybko wymieniać narzędzia, ale to nie to samo, co toczenie dużych detali. Generalnie, wybór tokarki powinien być zależny od tego, co chcemy obrabiać, bo nie każda maszyna nadaje się do wszystkich zadań. A przy dużych średnicach, to tokarka karuzelowa wydaje się być najlepszym wyborem, bo łączy stabilność i precyzję, co jest moim zdaniem kluczowe.

Pytanie 16

Na rysunku przedstawiono symbol graficzny będący oznaczeniem punktu

A. zerowego obrabiarki.

B. wymiany narzędzia.

C. odniesienia narzędzia.

D. referencyjnego.

Wybór niepoprawnych odpowiedzi wskazuje na pewne nieporozumienia dotyczące terminologii i funkcji symboli graficznych w kontekście obróbki CNC. Odpowiedzi takie jak "wymiany narzędzia" czy "referencyjnego" sugerują, że symbol ten może być mylony z oznaczeniami używanymi w innych kontekstach, jednak istotą punktu odniesienia narzędzia jest jego kluczowa rola w lokalizacji narzędzia względem obrabianego materiału. Oznaczenie "zerowe obrabiarki" może prowadzić do błędnego rozumienia, ponieważ chociaż takie oznaczenie rzeczywiście istnieje, odnosi się do innego aspektu ustawienia maszyny, nie do samego narzędzia. W praktyce, poprawne zrozumienie różnicy pomiędzy tymi terminami jest kluczowe dla efektywnej pracy w środowisku obróbczy. Użytkownicy mogą wpaść w pułapkę utożsamiania symboli z innymi funkcjami, co prowadzi do nieprawidłowego ustawienia maszyny i potencjalnych błędów w obróbce. Dlatego tak ważne jest, aby wnikliwie analizować każdy symbol i rozumieć jego zastosowanie w kontekście technicznym. Zastosowanie odpowiednich standardów, takich jak ISO 14649, może pomóc w klarownym definiowaniu symboli i ich funkcji w dokumentacji technicznej, co jest niezbędne dla profesjonalnego podejścia w branży obróbczej.

Pytanie 17

Na podstawie wymiarów podanych na rysunku określ wartość przesunięcia punktu zerowego przedmiotu obrabianego.

A. 52

B. 22

C. 11

D. 30

Poprawna odpowiedź to 22. Aby obliczyć przesunięcie punktu zerowego przedmiotu obrabianego, należy wykonać prostą operację arytmetyczną. Wartość przesunięcia wyliczamy jako różnicę między odległością od punktu zerowego obrabiarki do końca przedmiotu (52) a odległością od końca przedmiotu do punktu zerowego przedmiotu obrabianego (30). 52 - 30 = 22. W praktyce, zrozumienie przesunięcia punktu zerowego jest kluczowe podczas programowania maszyn CNC oraz w procesach obróbczych, gdzie precyzyjne ustawienie przedmiotu może decydować o jakości produktu końcowego. W branży obróbczej standardem jest stosowanie odpowiednich narzędzi pomiarowych oraz oprogramowania, które umożliwiają dokładne ustalenie i kontrolę punktów zerowych. Warto również pamiętać, iż prawidłowe obliczenia i ustawienia pozwalają zminimalizować błędy produkcyjne oraz zwiększyć efektywność procesu obróbczej.

Pytanie 18

Pokazany na rysunku mechanizm to

A. oprawka do głowic nasadzanych.

B. oprawka frezarska z tulejką sprężystą.

C. uchwyt do mocowania narzędzi z chwytem Morse'a.

D. uchwyt wiertarski do prawych i lewych obrotów.

Niewłaściwe odpowiedzi wskazują na szereg nieporozumień dotyczących klasyfikacji narzędzi obróbczych. Oprawka do głowic nasadzanych, na którą można by wskazać, różni się od oprawki frezarskiej nie tylko konstrukcją, ale przede wszystkim przeznaczeniem. Głowice nasadzane są używane w zastosowaniach, gdzie wymiana narzędzi jest częsta, co nie jest typowe dla operacji frezarskich, które wymagają stabilności i precyzji, jakie zapewnia tulejka sprężysta. Uchwyt do mocowania narzędzi z chwytem Morse'a jest kolejnym przykładem nieprawidłowego rozumienia, jako że chwyty Morse'a mają zastosowanie głównie w uchwytach wiertarskich i nie są kompatybilne z systemem mocowania narzędzi frezarskich. Uchwyt wiertarski do prawych i lewych obrotów, choć również ważny w obróbce, nie jest w stanie zapewnić tej samej elastyczności i wydajności, co oprawka frezarska z tulejką sprężystą. Typowym błędem myślowym w przypadku tych odpowiedzi jest pomylenie funkcji i zastosowań poszczególnych narzędzi obróbczych. Wiedza na temat ich specyfiki i zastosowania w praktyce jest kluczowa dla zrozumienia, jak różne mechanizmy mogą wpływać na efektywność procesu obróbczy i jakość finalnego produktu.

Pytanie 19

Do pomiaru przedstawionego na rysunku użyto

A. średnicówki mikrometrycznej.

B. suwmiarki uniwersalnej.

C. mikrometru talerzykowego.

D. głębokościomierza suwmiarkowego.

Poprawna odpowiedź to głębokościomierz suwmiarkowy, narzędzie zaprojektowane specjalnie do pomiaru głębokości otworów, rowków oraz innych elementów, gdzie precyzyjne określenie odległości od krawędzi do dna jest kluczowe. Wyróżnia się ono wysięgnikiem oraz noniuszem, co umożliwia dokładne odczyty na skali. Głębokościomierze suwmiarkowe są powszechnie używane w przemyśle oraz laboratoriach, gdzie precyzja pomiarów ma kluczowe znaczenie, na przykład w obróbce metali lub w kontrolach jakości. Standardy dotyczące dokładności pomiarów, jak ISO 13385-1, podkreślają znaczenie precyzyjnych narzędzi pomiarowych, takich jak głębokościomierze suwmiarkowe, które pozwalają na uzyskanie dokładnych i powtarzalnych wyników. Dodatkowo, umiejętność posługiwania się tym narzędziem jest istotna dla inżynierów oraz techników, co podkreśla jego zastosowanie w edukacji technicznej oraz zawodowej.

Pytanie 20

Na proces łamania wióra podczas obróbki przy użyciu płytki wieloostrzowej największy wpływ ma

A. pomocnicza powierzchnia przyłożenia.

B. powierzchnia przyłożenia.

C. powierzchnia natarcia.

D. promień narzędzia.

Powierzchnia natarcia to naprawdę ważny element, jeśli chodzi o obróbkę wiórową. To na niej narzędzie ma bezpośredni kontakt z materiałem, co ma spore znaczenie dla całego procesu skrawania. Kształt i geometria tej powierzchni wpływają na kąt natarcia, a to z kolei decyduje o tym, jakie siły działają na wiór podczas obróbki. Jak dobrze zaprojektujesz tę powierzchnię, to wióry będą się lepiej odprowadzać i mniej się łamać, co jest mega ważne, zwłaszcza przy twardych materiałach. Gdy dobierzesz odpowiednie parametry, jak prędkość skrawania i posuw, łatwiej osiągniesz lepszą wydajność i jakość detali. W inżynierii kluczowe jest, żeby wybierać narzędzia skrawające z odpowiednią geometrią i regularnie je ostrzyć. Wiedza o tym, jak powierzchnia natarcia wpływa na skrawanie, jest więc niezbędna dla każdego, kto pracuje z obróbką skrawaniem.

Pytanie 21

Obrabiarka przedstawiona na rysunku to

A. tokarka rewolwerowa.

B. tokarka karuzelowa.

C. wiertarka wielowrzecionowa.

D. frezarka bramowa.

Frezarka bramowa to zaawansowana obrabiarka, która charakteryzuje się konstrukcją przypominającą bramę. Dzięki takiej budowie, głowica robocza frezarki ma możliwość przemieszczania się wzdłuż dużych powierzchni obrabianego materiału, co umożliwia efektywne frezowanie elementów o znacznych wymiarach. W praktyce, frezarki bramowe są wykorzystywane w przemyśle do obróbki dużych komponentów, takich jak płyty montażowe, formy czy części maszyn. Dodatkowo, frezarki te zapewniają wysoką precyzję oraz powtarzalność, co jest kluczowe w wielu procesach produkcyjnych. Wykorzystanie frezarek bramowych zgodnie z najlepszymi praktykami, takimi jak stosowanie odpowiednich narzędzi skrawających oraz optymalizacja parametrów obróbczych, przekłada się na zwiększenie wydajności i redukcję kosztów. Warto również zaznaczyć, że frezarka bramowa znajduje zastosowanie w wielu branżach, takich jak motoryzacja, lotnictwo czy budowa maszyn, gdzie wymagana jest wysoka jakość obróbki.

Pytanie 22

W kontekście programowania tokarek w systemach opartych na normach ISO, cykl oznaczany przez funkcję G74 odpowiada za

A. toczenie wzdłużne

B. gwintowanie wałka

C. wiercenie otworu

D. frezowanie rowka

Wybór odpowiedzi dotyczącej frezowania rowka, toczenia wzdłużnego lub gwintowania wałka jest wynikiem nieporozumienia co do zastosowania funkcji G74 w programowaniu maszyn CNC. Frezowanie rowka, które odnosi się do operacji wykonywania rowków w materiałach, jest realizowane przy użyciu funkcji G-code dedykowanych do frezowania, takich jak G1 lub G2, które nie mają związku z cyklem wiercenia. Toczenie wzdłużne to całkowicie inny proces, w którym materiał jest obrabiany wzdłuż osi narzędzia skrawającego, co jest realizowane zazwyczaj za pomocą funkcji G70, G71 lub G72. Gwintowanie wałka, podobnie jak toczenie, ma własne odpowiednie kody, takie jak G76, które są przeznaczone do tworzenia gwintów na wałkach, co jest odrębnym procesem od wiercenia otworów. Wybranie błędnej odpowiedzi może wynikać z niepełnego zrozumienia funkcji G-code oraz ich zastosowania w kontekście różnych rodzajów obróbek. Kluczowe jest, aby operatorzy maszyn CNC rozumieli, jakie operacje są realizowane przez konkretne kody, co pozwala na efektywne planowanie procesów obróbczych oraz unikanie nieefektywności i błędów w produkcji. Znajomość standardów ISO i ich zastosowania w praktyce jest niezbędna dla zapewnienia wysokiej jakości produkcji oraz bezpieczeństwa operacji w zakładach przemysłowych.

Pytanie 23

Symbol "B" na rysunku jest oznaczeniem punktu

A. odniesienia narzędzia.

B. referencyjnego.

C. zerowego przedmiotu obrabianego.

D. wymiany narzędzia skrawającego.

Symbol "B" na rysunku rzeczywiście oznacza punkt odniesienia narzędzia, co jest kluczowe w procesach obróbczych. Punkt odniesienia narzędzia jest fundamentalnym elementem, który pozwala na precyzyjne ustawienie narzędzia skrawającego względem obrabianego przedmiotu, co jest szczególnie ważne w obróbce CNC. W praktyce, znajomość punktu odniesienia umożliwia wykonanie operacji obróbczych zgodnie z zamierzonymi tolerancjami i standardami jakości. Na przykład, w procesie frezowania, odpowiednie ustawienie narzędzia w odniesieniu do punktu odniesienia zapewnia, że wszystkie cięcia będą miały właściwą głębokość i kształt. Niezależnie od rodzaju obrabianego materiału, punkt odniesienia narzędzia jest kluczowym aspektem, który wpływa na jakość i precyzję finalnego wyrobu. W branży stosuje się również różne metody osiągania tego punktu, takie jak pomiary laserowe czy z wykorzystaniem czujników indukcyjnych, co podkreśla znaczenie technologii w realizacji wysokiej jakości procesów produkcyjnych.

Pytanie 24

Na rysunku przedstawiono oprawkę, która służy do mocowania

A. głowic frezarskich.

B. narzynek.

C. noży wytaczaków.

D. wierteł z chwytem walcowym.

Oprawka do mocowania wierteł z chwytem walcowym jest kluczowym elementem wykorzystywanym w obróbce skrawaniem w różnych urządzeniach, takich jak wiertarki i frezarki. Jej budowa pozwala na stabilne i pewne umocowanie narzędzi, co jest niezbędne do uzyskania precyzyjnych wymiarów oraz wysokiej jakości obróbki. W praktyce, oprawki te są projektowane zgodnie z normami ISO, co zapewnia ich wymienność i kompatybilność z szerokim zakresem narzędzi. Zastosowanie oprawki do wierteł z chwytem walcowym umożliwia efektywne wiercenie w różnych materiałach, od metali po tworzywa sztuczne, co czyni je niezwykle wszechstronnym narzędziem w warsztacie. Warto również zauważyć, że odpowiednia technika mocowania wierteł pozwala na minimalizację drgań, co przekłada się na dłuższą żywotność narzędzi oraz większą dokładność wykonania. Wybierając oprawkę do mocowania wierteł, należy również zwrócić uwagę na parametry techniczne, takie jak moment obrotowy oraz zakres średnic narzędzi, co zapewni optymalizację procesu obróbcze.

Pytanie 25

Określ kolejność zabiegów obróbkowych do wykonania części pokazanej na rysunku.

A. Planowanie, frezowanie konturu, fazowanie, wiercenie.

B. Wiercenie, frezowanie konturu, planowanie, fazowanie.

C. Planowanie, frezowanie konturu, wiercenie, fazowanie.

D. Frezowanie konturu, wiercenie, fazowanie, planowanie.

Wybór niewłaściwej kolejności operacji obróbczych często wynika z niepełnego zrozumienia sekwencji technologicznych i ich znaczenia dla uzyskania precyzyjnego oraz funkcjonalnego wyrobu. Na przykład, jeśli frezowanie konturu zostanie wykonane przed planowaniem, może prowadzić to do problemów z dokładnością wymiarową, ponieważ kontury mogą nie być zgodne z płaszczyzną odniesienia, co w dalszej perspektywie wpłynie na jakość całego elementu. Również, wiercenie przed frezowaniem konturu może skutkować sytuacją, w której otwory będą niedokładne lub źle umiejscowione, co może uniemożliwić właściwe dopasowanie części w finalnym montażu. W przypadku fazowania, jego wcześniejsze wykonanie nie tylko nie usuwa ostrych krawędzi, ale może także utrudnić późniejsze operacje, gdyż krawędzie mogą być bardziej narażone na uszkodzenia. Użytkownicy mogą popełniać błąd myślowy, sądząc, że można zmieniać kolejność operacji bez wpływu na ostateczny produkt, co jest niezgodne z dobrymi praktykami przemysłowymi. W rzeczywistości, przemyślana sekwencja zabiegów jest kluczowym elementem w procesie produkcji, a jej nieprzestrzeganie może prowadzić do strat materiałowych, czasu oraz jakości, co w dłuższej perspektywie wpływa na efektywność produkcji oraz zadowolenie klienta. Dlatego należy zawsze trzymać się ustalonych procedur obróbczych, które uwzględniają wymagania technologiczne oraz konstrukcyjne danego projektu.

Pytanie 26

W którym elemencie programu sterującego znajduje się informacja dotycząca przerwy czasowej?

A. N05 CYCLE81(3, 5, 1, 5, 3)

B. N05 L123 P1

C. N05 G33 K2 Z5

D. N05 G04 F2

Wybierając inne odpowiedzi, można się trochę pogubić w tym, co właściwie oznaczają poszczególne kody. Na przykład, odpowiedź N05 L123 P1 nie mówi nic o przerwie czasowej, bo L123 zazwyczaj używamy jako kodu do przygotowania do cyklu obrabiarki, a nie ma w nim żadnej informacji o czasie oczekiwania. Takie błędy często wynikają z niezrozumienia, jak działają polecenia i co one naprawdę robią w kontekście programowania CNC. Z kolei N05 G33 K2 Z5 odnosi się do cyklu gwintowania i też nie ma nic wspólnego z przerwą czasową; K2 reguluje głębokość gwintu, a Z5 to głębokość w osi Z. Ludzie mylą te kody, bo czasami bardziej skupiają się na tym, jak one wyglądają, a nie na ich faktycznym działaniu. Ostatnia odpowiedź, N05 CYCLE81(3, 5, 1, 5, 3), to bardziej skomplikowany cykl obróbczo-programowy, który ma różne funkcje, ale też nie mówi nic o przerwach czasowych. Takie pomyłki często wynikają z niewiedzy na temat poszczególnych kodów G i ich zastosowań. Ważne jest, żeby zdawać sobie sprawę, że każdy kod G ma swoje konkretne funkcje i zastosowanie, dlatego warto się z nimi dobrze zapoznać, zanim zaczniemy ich używać.

Pytanie 27

Średnica wałka przed procesem toczenia wynosi 78 mm. Jaką głębokość skrawania powinno się ustawić, aby po wykonaniu dwóch przejść noża tokarskiego uzyskać średnicę wynoszącą 74 mm?

A. 0,5 mm

B. 2,0 mm

C. 1,0 mm

D. 4,0 mm

Głębokość skrawania w obróbce tokarskiej jest kluczowym parametrem wpływającym na dokładność i jakość wyrobu. Odpowiedzi wskazujące 0,5 mm, 2,0 mm, czy 4,0 mm, wynikają z pomyłek w podstawowej logice obliczeń. W przypadku wybrania 0,5 mm, uzyskalibyśmy jedynie 1 mm redukcji średnicy po dwóch przejściach, co jest niewystarczające do osiągnięcia docelowej wartości 74 mm. Z kolei głębokość 2,0 mm w jednym przejściu oznaczałaby zbyt dużą głębokość skrawania, co może prowadzić do szybszego zużycia narzędzia oraz obniżenia jakości obrabianego wyrobu. Ustawienie głębokości skrawania na 4,0 mm w jednym przejściu wymagałoby również zastosowania narzędzi o większej wytrzymałości, co jest często niepraktyczne i może prowadzić do uszkodzeń wałka. Prawidłowe podejście do obliczeń związanych z głębokością skrawania powinno uwzględniać zarówno wymaganą dokładność, jak i specyfikę materiału obrabianego. Dobór głębokości skrawania powinien być oparty na uwzględnieniu norm produkcyjnych oraz danych technicznych narzędzi skrawających, aby zminimalizować ryzyko defektów i zapewnić optymalną wydajność procesu. Wobec tego, kluczowe jest zrozumienie zasad fizyki obróbki skrawaniem oraz umiejętność analizy efektów różnych parametrów na proces produkcji.

Pytanie 28

Rysunek przedstawia część roboczą wiertła krętego. Ścin oznaczony jest literą

A. A.

B. C.

C. B.

D. D.

Odpowiedzi B, C i D są niepoprawne, ponieważ nie identyfikują właściwego elementu wiertła krętego, jakim jest ścin. Wiertło kręte składa się z kilku istotnych części, z których każda pełni określoną rolę w procesie wiercenia. Odpowiedź B może sugerować, że chodzi o spiralne zwoje wiertła, które są odpowiedzialne za transport wiórów, jednakże nie pełnią one funkcji usuwania materiału jak ścin. Błędna interpretacja ich funkcji prowadzi do mylnego wniosku, że to one odpowiadają za efektywność wiercenia. Odpowiedź C mogłaby odnosić się do korpusu wiertła, który jest zasadniczą częścią narzędzia, ale nie ma bezpośredniego wpływu na proces usuwania materiału. Użytkownicy mogą mylić korpus z odpowiedzialnością za wiercenie, co jest typowym błędem. Odpowiedź D może mylnie wskazywać na inne elementy, takie jak końcówka wiertła, co również nie odnosi się do funkcji ścinu. Kluczowym aspektem szkoleń technicznych jest zrozumienie, że każdy element wiertła ma swoją specyfikę, a ich poprawna identyfikacja jest niezbędna dla efektywności pracy. Niezrozumienie tej struktury i funkcji prowadzi do obniżenia wydajności oraz jakości wykonywanych prac, co jest niezgodne z najlepszymi praktykami w branży.

Pytanie 29

Którą część można zamocować do obróbki, stosując przyrząd przedstawiony na rysunku?

A. Tuleję cienkościenną.

B. Pręt stożkowy.

C. Pręt okrągły.

D. Pierścień.

Wybór opcji, które nie są prętem okrągłym, nie uwzględnia fundamentalnych zasad mocowania detali w obróbce mechanicznej. Pierścień, ze względu na swoją geometrię, nie oferuje wystarczającej powierzchni do stabilnego uchwycenia w imadle maszynowym z płaskimi szczękami. Jego okrągły kształt sprawia, że może się obracać pod wpływem sił działających podczas obróbki, co naraża detal na poślizg i zwiększa ryzyko nieprecyzyjnych wymiarów podczas procesów obróbczych. Pręt stożkowy również nie jest odpowiedni, ponieważ kształt stożka wprowadza zmienne napięcie w szczękach imadła, co utrudnia pewne i stabilne mocowanie. Tego rodzaju detale wymagają specjalistycznych mocowań lub uchwytów, które są w stanie dostosować się do ich unikalnej geometrii. Tuleja cienkościenna z kolei, ze względu na swoją delikatną budowę, może zostać łatwo uszkodzona w trakcie mocowania, a jej cienkie ścianki nie są w stanie przewodzić odpowiednich sił bez deformacji. W obróbce mechanicznej niezwykle istotne jest, aby dobierać odpowiednie metody mocowania do charakterystyki obrabianego detalu, a także przestrzegać standardów bezpieczeństwa i efektywności, co w przypadku tych błędnych odpowiedzi nie zostało uwzględnione.

Pytanie 30

W narzędziu skrawającym kąt oznaczany symbolem β (beta) to

A. przyłożenia

B. natarcia

C. ostrza

D. przystawienia

Kąt oznaczany symbolem β (beta) w narzędziu skrawającym odnosi się do kąta ostrza, co jest kluczowym parametrem w procesie skrawania. Kąt ostrza jest istotny, ponieważ wpływa na efektywność skrawania, jakość obrabianego powierzchni oraz trwałość narzędzia. W praktyce, odpowiedni kąt ostrza pozwala na zmniejszenie oporu skrawania i poprawę odprowadzania ciepła, co jest szczególnie ważne przy obróbce materiałów twardych. W kontekście standardów branżowych, zgodnych z normami ISO, kąt ostrza odgrywa kluczową rolę w doborze narzędzi skrawających. Na przykład, w przypadku frezów, kąt ostrza może wpływać na kształt i gładkość obrabianych powierzchni. Właściwy kąt ostrza pozwala na uzyskanie lepszej precyzji oraz wydajności obróbczej, co jest istotne w przemyśle motoryzacyjnym czy lotniczym, gdzie tolerancje są bardzo rygorystyczne. Dodatkowo, różne materiały mogą wymagać różnych kątów ostrza, co należy uwzględnić podczas projektowania procesu skrawania.

Pytanie 31

Przyczyny zatrzymywania wiertła wraz z uchwytem (nawet przy uruchomionym silniku) podczas wiercenia na wiertarce stacjonarnej mogą być

A. zbyt wysoki stożek w wrzecionie wiertarki

B. zbyt duża prędkość obrotowa wrzeciona

C. poślizg paska klinowego

D. brak płynu chłodzącego

Poślizg paska klinowego to powszechny problem, który może prowadzić do zatrzymywania się wiertła pomimo działania silnika w wiertarce stołowej. W momencie, gdy pasek klinowy, który przekazuje moc z silnika na wrzeciono, nie zachowuje odpowiedniego napięcia lub jest zużyty, dochodzi do poślizgu. Skutkuje to tym, że silnik pracuje, ale ruch obrotowy nie jest przekazywany na wiertło, co uniemożliwia jego prawidłowe wiercenie. W praktyce, warto regularnie kontrolować stan paska klinowego, aby zapobiec takim sytuacjom. Zaleca się wymianę paska co kilka miesięcy lub w zależności od intensywności użytkowania. Dobrą praktyką jest także używanie pasków o odpowiedniej specyfikacji, zgodnej z zaleceniami producenta wiertarki. Oprócz tego, warto sprawdzić napięcie paska, aby zapewnić jego stabilne działanie. W przypadku niewłaściwego napięcia, należy je skorygować w celu optymalizacji wydajności maszyny i uniknięcia nieefektywności w wierceniu.

Pytanie 32

Którą obrabiarkę przedstawiono na ilustracji?

A. Wiertarko frezarkę.

B. Szlifierkę do otworów.

C. Frezarkę.

D. Wiertarkę.

Na ilustracji przedstawiono frezarkę, co można łatwo rozpoznać po charakterystycznych cechach tej obrabiarki. Frezarka jest urządzeniem wykorzystywanym do obróbki skrawaniem, co oznacza, że umożliwia usuwanie materiału z obrabianego przedmiotu w celu uzyskania pożądanej formy lub wymiarów. W frezarkach zastosowanie mają narzędzia skrawające zwane frezami, które mogą mieć różnorodne kształty i rozmiary, co pozwala na uzyskiwanie precyzyjnych detali. Stół roboczy frezarki, na którym mocuje się obrabiany materiał, jest często wyposażony w systemy mocujące oraz prowadnice umożliwiające precyzyjne ustawienie. Frezarki są szeroko stosowane w przemyśle wytwórczym do produkcji części maszyn, form i narzędzi. Zgodnie z normami branżowymi, stosowanie frezarek wymaga znajomości zasad bezpieczeństwa oraz umiejętności obsługi, co podkreśla znaczenie odpowiedniego przeszkolenia operatorów.

Pytanie 33

Jakie narzędzia powinno się wykorzystać do zmierzenia bicia promieniowego wałka?

A. Kątomierz wszechstronny oraz zestaw płytek wzorcowych

B. Mikrometr z podstawą oraz zestaw wałeczków pomiarowych

C. Przyrząd kłowy z czujnikiem zegarowym i podstawą

D. Przyrząd sinusowy z zegarem pomiarowym

Przyrząd kłowy z czujnikiem zegarowym z podstawką jest najodpowiedniejszym narzędziem do pomiaru bicia promieniowego wałka, ponieważ pozwala na dokładne i precyzyjne pomiary wzdłuż osi wałka. Czujnik zegarowy, będący elementem pomiarowym, przekształca niewielkie przemieszczenia mechaniczne na wskazania na skali, co umożliwia dokładne odczyty. W użyciu tego przyrządu kluczowe jest zapewnienie stabilności i precyzyjnej pozycji, co osiąga się za pomocą podstawki, która minimalizuje wpływ drgań i błędów pomiarowych. Przykładowo, w branży mechanicznej często wykorzystuje się go do kontroli jakości wałów w silnikach, gdzie tolerancje bicia promieniowego muszą być ściśle przestrzegane. W przypadku, gdy bicia są zbyt duże, może to prowadzić do poważnych uszkodzeń w układzie napędowym. Normy ISO oraz ASME odgrywają kluczową rolę w określaniu akceptowalnych wartości bicia, co jeszcze bardziej podkreśla znaczenie stosowania odpowiednich przyrządów pomiarowych.

Pytanie 34

Na której obrabiarce wykonuje się zamieszczony na rysunku wielowypust wewnętrzny?

A. Przeciągarce.

B. Tokarce.

C. Nakiełczarce.

D. Szlifierce.

Wybór przeciągarki jako maszyny do wykonania wielowypustu wewnętrznego jest jak najbardziej prawidłowy. Przeciągarka, dzięki swojej konstrukcji, umożliwia formowanie precyzyjnych profili wewnętrznych poprzez przeciąganie materiału, co jest kluczowe w wielu procesach obróbczych. To urządzenie jest często wykorzystywane w przemyśle metalowym do produkcji części wymagających skomplikowanych kształtów, takich jak wały, tuleje czy specjalistyczne złącza. Przeciąganie pozwala na uzyskanie wysokiej dokładności wymiarowej oraz gładkości powierzchni, co jest istotne z punktu widzenia dalszej obróbki i zastosowania elementów w gotowych produktach. Dodatkowo, proces ten jest często stosowany w produkcji seryjnej, gdzie efektywność i powtarzalność są kluczowe. Warto zaznaczyć, że przeciągarka jest w pełni zgodna z normami dotyczącymi obróbki plastycznej materiałów, co podkreśla jej znaczenie w branży.

Pytanie 35

Który układ parametrów zapewni minimalną teoretyczną wartość chropowatości powierzchni R_zt w trakcie toczenia?

Wykorzystaj poniższą zależność:

R_zt = f² / 8r

gdzie:
R_zt – teoretyczna wartość chropowatości powierzchni,
f – posuw,
r – promień ostrza noża.

A. r = 0,4 mm, f = 0,2 mm/obr

B. r = 0,6 mm, f = 0,1 mm/obr

C. r = 0,6 mm, f = 0,2 mm/obr

D. r = 0,4 mm, f = 0,1 mm/obr

Wartości parametrów podane w innych odpowiedziach prowadzą do wyższej teoretycznej chropowatości Rzt, co nie jest pożądane w procesach toczenia. W przypadku zestawów z r = 0,4 mm i różnymi wartościami posuwu, chropowatość będzie wyższa, ponieważ mniejszy promień ostrza noża (r) zwiększa wartość Rzt. Na przykład, przy r = 0,4 mm i f = 0,1 mm/obr, otrzymuje się Rzt = (0,12) / (8 * 0,4) = 0,003125 mm. Podobna sytuacja ma miejsce przy f = 0,2 mm/obr, gdzie jeszcze bardziej wzrasta chropowatość. Z kolei zestaw z promieniem ostrza 0,6 mm i f = 0,2 mm/obr także nie jest optymalny, ponieważ mimo większego promienia, wyższy posuw skutkuje wyższą wartością Rzt. Takie podejście do doboru parametrów może prowadzić do nieuzyskania wymaganej jakości powierzchni, co jest kluczowe w zastosowaniach przemysłowych. W praktyce, typowe błędy myślowe obejmują pomijanie relacji między parametrami a chropowatością. Właściwe zrozumienie tej zależności jest niezbędne do optymalizacji procesów produkcyjnych oraz zapewnienia odpowiednich właściwości mechanicznych obrabianych elementów.

Pytanie 36

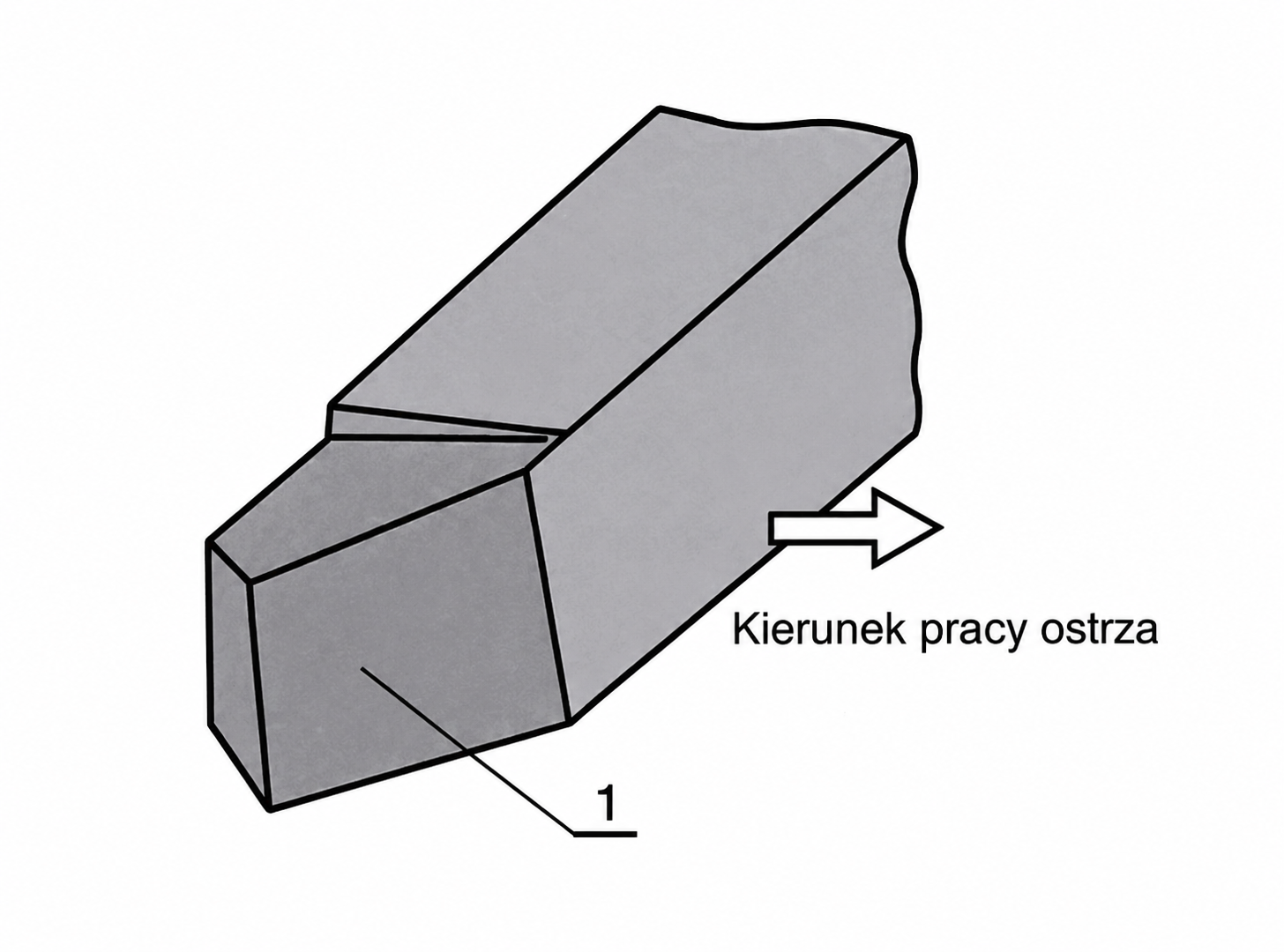

Na rysunku noża tokarskiego numerem 1 oznaczono

A. pomocniczą powierzchnię przyłożenia.

B. powierzchnię przejściową.

C. główną powierzchnię przyłożenia.

D. powierzchnię natarcia.

Wybór odpowiedzi, która nie odnosi się do głównej powierzchni przyłożenia, może prowadzić do zamieszania związanego ze strukturą narzędzi skrawających i ich funkcjami. Powierzchnie jak natarcia, pomocnicze powierzchnie czy przejściowe mają różne zadania, które są naprawdę ważne podczas obróbki. Powierzchnia natarcia to miejsce, gdzie narzędzie po raz pierwszy styka się z materiałem, ale jej rola jest dość ograniczona – tylko na początku skrawania. Chociaż pomocnicze powierzchnie również są istotne, to nie są głównymi powierzchniami, które odpowiadają za efektywność skrawania. Powierzchnie przejściowe ułatwiają przechodzenie narzędzia przez materiał, ale nie odpowiadają za kluczowe procesy skrawania. Błędny wybór może wynikać z mylnego zrozumienia ról tych powierzchni, co może sprawić kłopoty podczas praktycznego użycia narzędzi i w obróbce materiałów. Rozumienie tych różnic jest naprawdę ważne dla każdego w branży obróbczej, żeby zapewnić efektywność i jakość w produkcji.

Pytanie 37

Uzyskanie szóstego poziomu dokładności oraz chropowatości powierzchni wynoszącej Ra=0,32 μm dla otworu przelotowego o średnicy Ø10 jest możliwe poprzez

A. frezowanie

B. rozwiercanie

C. wytaczanie

D. powiercanie

Rozwiercanie jest procesem obróbki skrawaniem, który umożliwia uzyskanie wysokiej jakości chropowatości powierzchni, co jest kluczowe w przypadku zastosowania wymagającego precyzyjnego wymiarowania otworów. Przy użyciu narzędzi o odpowiednich parametrach skrawania, rozwiercanie pozwala na osiągnięcie chropowatości Ra=0,32 μm, co jest zgodne z normami branżowymi, np. ISO 1302. W praktyce rozwiercanie jest używane do precyzyjnego wykańczania otworów po wcześniejszym wierceniu, często w przemyśle motoryzacyjnym, lotniczym oraz w produkcji maszyn. Dobrą praktyką jest stosowanie narzędzi o odpowiednim kształcie i sztywności, co pozwala na zminimalizowanie drgań i poprawienie jakości obrabianej powierzchni. Dodatkowo, podczas tego procesu ważne jest dobieranie odpowiednich parametrów obróbczych, takich jak prędkość skrawania oraz posuw, co ma bezpośredni wpływ na osiąganą chropowatość oraz dokładność wymiarową.

Pytanie 38

Na podstawie fragmentu katalogu producenta dobierz zakres wartości szybkości skrawania płytką R390-11 T3 04M-PM podczas obróbki stali węglowej.

A. 190÷100 m/min

B. 320÷300 m/min

C. 250÷240 m/min

D. 295÷285 m/min

Odpowiedź 250÷240 m/min jest poprawna, ponieważ wynika z analizy katalogu producenta, który definiuje specyfikacje dla płytki R390-11 T3 04M-PM podczas obróbki stali węglowej. Wartości te są zgodne z praktyką stosowaną w przemyśle obróbczy, gdzie dokładność doboru parametrów obróbczych jest kluczowa dla uzyskania optymalnej jakości powierzchni oraz trwałości narzędzi skrawających. Wartości szybkości skrawania w tym zakresie są dostosowane do właściwości materiału oraz zastosowanego narzędzia. Na przykład, w przypadku stali węglowej, zastosowanie szybkości skrawania w przedziale 240-250 m/min pozwala na uzyskanie efektywności obróbczej oraz minimalizację zużycia narzędzia. Warto zaznaczyć, że dobór odpowiednich parametrów obróbczych, takich jak szybkość skrawania, głębokość skrawania czy posuw, powinien bazować na wiedzy technicznej oraz doświadczeniu praktycznym, a także uwzględniać specyfikę wykorzystywanych maszyn i narzędzi. Z tego względu, stosowanie katalogów producentów, takich jak ten omawiany, jest uznaną praktyką w branży inżynieryjnej.

Pytanie 39

Ustawienie trybu JOG w sterowniku CNC oznacza

A. manualne sterowanie urządzeniem

B. pracę w trybie referencyjnym

C. sterowanie w trybie automatycznym

D. działanie krok po kroku

Tryb JOG w sterowniku obrabiarki CNC oznacza ręczne sterowanie maszyną, co pozwala operatorowi na precyzyjne poruszanie narzędziem w różnych kierunkach bez uruchamiania pełnego cyklu obróbczej. W trybie tym operator ma pełną kontrolę nad prędkością i kierunkiem ruchu os. Przykładowo, podczas ustawiania detalu w maszynie lub w celu sprawdzenia geometrii narzędzia, operator może używać joysticka lub przycisków do manualnego przesuwania narzędzia w pożądane miejsce. Tryb JOG jest niezastąpiony w sytuacjach, gdy wymagana jest precyzyjna lokalizacja narzędzia, co jest kluczowe w procesach takich jak przycinanie, wiercenie czy frezowanie. W standardach branżowych, takich jak ISO 230 dotyczących testowania maszyn, dokładne pozycjonowanie narzędzia ma istotne znaczenie dla uzyskania wysokiej jakości obróbki. Dobrą praktyką jest również korzystanie z trybu JOG w celu inspekcji i konserwacji maszyny, co przyczynia się do dłuższej żywotności sprzętu i bezpieczeństwa operacji.

Pytanie 40

Który typ obróbki skrawaniem polega na wykonaniu delikatnego wgłębienia w materiale, aby ułatwić prowadzenie wiertła?

A. Powiercanie

B. Pogłębianie

C. Rozwiercanie

D. Nawiercanie

Nawiercanie to proces obróbczy, który polega na wykonaniu otworu w materiale, zazwyczaj w celu umożliwienia dalszej obróbki lub instalacji elementów. W kontekście zadania, nawiercanie polega na stworzeniu lekkiego wgłębienia, które służy jako prowadnica dla wiertła. Jest to kluczowy etap, który zwiększa precyzję i stabilność wiercenia, minimalizując ryzyko poślizgu wiertła oraz błędów w osiowaniu otworu. Przykładem zastosowania nawiercania może być przygotowanie do wkręcania śrub lub montażu kołków rozporowych, gdzie precyzyjne umiejscowienie otworu ma kluczowe znaczenie dla późniejszej jakości montażu. W praktyce, nawiertka często jest stosowana w produkcji maszynowej, budownictwie oraz w rzemiośle, a jej odpowiednie stosowanie jest zgodne z zaleceniami norm ISO dotyczących obróbki skrawaniem, co pozwala na zachowanie wysokiej jakości wyrobów oraz efektywności procesów produkcyjnych.
