Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 26 kwietnia 2026 20:04
Data zakończenia: 26 kwietnia 2026 20:08

Egzamin zdany!

Wynik: 39/40 punktów (97,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

A. Lutownicę i odsysacz.

B. Pęsetę i zaciskarkę.

C. Ucinaczki i pilnik.

D. Śrubokręt i szczypce.

Lutownica i odsysacz to kluczowe narzędzia w procesie wymiany układu scalonego na płytce drukowanej. Lutownica, jako narzędzie do podgrzewania cyny, pozwala na jej roztopienie, co jest niezbędne do skutecznego odłączenia układu od płytki. Odsysacz jest równie ważny, gdyż umożliwia usunięcie nadmiaru roztopionej cyny, co minimalizuje ryzyko uszkodzenia ścieżek przewodzących na płytce. Użycie tych narzędzi zgodnie z najlepszymi praktykami branżowymi zapewnia nie tylko efektywność, ale także bezpieczeństwo całego procesu. Na przykład, podczas pracy z płytkami PCB, ważne jest, aby unikać przegrzania komponentów, co może prowadzić do ich uszkodzenia lub zmniejszenia wydajności. Dobrze jest również używać odsysacza w celu precyzyjnego usunięcia cyny, co z kolei pozwala na łatwiejsze umiejscowienie nowego układu scalonego. Warto również zwrócić uwagę na to, że lutownica powinna być odpowiednio kalibrowana, a temperatura lutowania dostosowana do specyfiki używanej cyny.

Pytanie 2

Na rysunku przedstawiono połączenie dwóch elementów. Jest to połączenie

A. spawane.

B. śrubowe.

C. lutowane.

D. nitowane.

Połączenie śrubowe, jak wskazuje rysunek, jest jednym z najczęściej stosowanych typów połączeń w inżynierii mechanicznej. Umożliwia łatwe łączenie elementów, co jest szczególnie istotne w konstrukcjach, gdzie wymagana jest możliwość demontażu. Śruby i nakrętki, których używa się w tym typie połączenia, są dostępne w różnych klasach wytrzymałości, co pozwala na dostosowanie połączenia do specyfiki zastosowania. Na przykład w konstrukcjach budowlanych lub maszynowych stosuje się śruby o wysokiej wytrzymałości, aby zapewnić stabilność i bezpieczeństwo. Ponadto, połączenia śrubowe można stosować w różnych materiałach, takich jak stal, aluminium czy tworzywa sztuczne. Warto również zauważyć, że połączenia te podlegają normom, takim jak PN-EN ISO 898-1, które określają wymagania dotyczące materiałów oraz obliczeń związanych z ich użyciem. Dzięki elastyczności i prostocie montażu, połączenia śrubowe są fundamentem wielu projektów inżynieryjnych i są powszechnie wykorzystywane w różnych branżach, od budownictwa po przemysł motoryzacyjny.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Muskuł pneumatyczny przedstawiony na rysunku przystosowany jest do połączenia

A. tarczowego.

B. kołnierzowego.

C. gwintowego.

D. spawanego.

Muskuł pneumatyczny, który widzisz na rysunku, jest zaprojektowany tak, żeby można go było połączyć za pomocą gwintów. Takie połączenie jest bardzo popularne w hydraulice i pneumatyce, bo można łatwo montować i demontować różne części bez potrzeby używania jakichś specjalistycznych narzędzi. Dobrze to widać przy łączeniu cylindrów pneumatycznych z zaworami, co jest naprawdę ważne w automatyce przemysłowej. Jak już masz do czynienia z projektowaniem takich układów, warto znać standardy jak ISO 16047, które mówią, jakie są wymagania co do złączek i połączeń gwintowych. Dzięki temu jesteśmy pewni, że układy działają bezpiecznie i niezawodnie, co jest kluczowe w systemach, gdzie precyzyjne sterowanie i efektywność energetyczna mają znaczenie. Pamiętaj, że dobrze dobrane połączenia mają duży wpływ na trwałość i wydajność tych systemów.

Pytanie 5

Aby zrealizować lutowanie na płytce drukowanej, konieczne jest użycie stacji lutowniczej oraz

A. obcinacze i szczypce

B. lampy UV i szczypce

C. lampy UV i odsysacz

D. obcinacze i odsysacz

Wybór obcinaczy i odsysacza, lampy UV i szczypców, czy lampy UV i odsysacza wskazuje na niezrozumienie podstawowych narzędzi oraz procesów wymaganych do lutowania. Odsysacz jest używany głównie do usuwania nadmiaru cyny z połączeń lutowanych, jednak nie jest to element niezbędny do samego wykonania lutowania, lecz narzędzie pomocnicze, które stosuje się w przypadku błędów lub poprawy połączeń. Niezrozumienie jego roli prowadzi do błędnego wniosku, że jest on kluczowy w standardowym procesie lutowania. Lampa UV, z kolei, jest stosowana w kontekście technologii lutowania w obszarze materiałów fotooptycznych i nie ma zastosowania w tradycyjnym lutowaniu komponentów elektronicznych, które wykorzystują cynę. Zastosowanie lampy UV w tym kontekście jest zupełnie nieadekwatne, co pokazuje brak znajomości standardów lutowania oraz technologii, które są podstawą w inżynierii elektronicznej. W praktyce, poprawne zrozumienie procesu lutowania wymaga znajomości narzędzi i ich właściwego zastosowania, co jest kluczowe dla uzyskania wysokiej jakości połączeń lutowanych.

Pytanie 6

Aby połączyć dwa stalowe elementy w procesie zgrzewania, należy

A. stopić je w miejscu styku z użyciem spoiwa.

B. wprowadzić płynne spoiwo pomiędzy te elementy.

C. docisnąć je podczas podgrzewania miejsca łączenia.

D. stopić je w miejscu zetknięcia bez użycia spoiwa.

Zgrzewanie to proces łączenia materiałów, w którym kluczowe jest zastosowanie odpowiedniego nacisku oraz podgrzewania w miejscu styku elementów. W odpowiedzi wskazano, że łączone materiały należy docisnąć z jednoczesnym ich podgrzaniem, co jest zgodne z zasadami zgrzewania oporowego oraz zgrzewania elektrycznego. W procesie tym ciepło generowane jest w wyniku oporu elektrycznego, co prowadzi do stopienia metalu w miejscu styku, a następnie do jego związania. Praktycznym przykładem zastosowania tej metody jest produkcja konstrukcji stalowych, gdzie zgrzewanie jest powszechnie używane do łączenia blach. Kluczowym aspektem jest kontrola temperatury oraz siły docisku, co powinno być zgodne z normami, takimi jak ISO 14731, które określają wymagania dotyczące zgrzewania. Zgrzewanie zapewnia wytrzymałe połączenia, co jest niezbędne w przemyśle motoryzacyjnym, budowlanym oraz w produkcji urządzeń przemysłowych.

Pytanie 7

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

A. A.

B. B.

C. D.

D. C.

Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 8

Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka

A. ciągnięcia.

B. tłoczenia.

C. frezowania.

D. toczenia.

Obróbka elementu przedstawionego na rysunku za pomocą toczenia jest prawidłowa, ponieważ toczenie to jedna z podstawowych metod obróbki skrawaniem, która pozwala na uzyskanie gładkich powierzchni cylindrycznych. W procesie toczenia narzędzie skrawające porusza się wzdłuż obrabianego materiału, co prowadzi do usunięcia nadmiaru materiału wzdłuż jego długości. Elementy wykonane w tej technologii charakteryzują się dużą precyzją oraz powtarzalnością wymiarów. Przykłady zastosowania toczenia obejmują produkcję wałów, tulei oraz innych elementów symetrycznych, które wymagają wysokiej jakości powierzchni. Dobrą praktyką w obróbce toczeniem jest stosowanie odpowiednich parametrów skrawania, takich jak prędkość, głębokość skrawania oraz posuw, aby zapewnić optymalną jakość oraz wydajność procesu. W przypadku toczenia istotne jest również dobieranie właściwych narzędzi skrawających, które powinny być dostosowane do rodzaju obrabianego materiału oraz wymagań dotyczących jakości powierzchni.

Pytanie 9

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d₁ i d₂?

A. dl = d2

B. dl > d2

C. dl < d2

D. dl ≤ d2

W odpowiedzi dl > d2 uznano, że średnica otworu (d2) musi być mniejsza od średnicy wału (d1) w połączeniu wciskowym wtłaczanym. Ta zasada jest fundamentalna dla zapewnienia stabilności i trwałości połączenia. W praktyce, podczas projektowania komponentów mechanicznych, inżynierowie często korzystają z tej zasady, aby zminimalizować ryzyko luzów i zapewnić odpowiednią siłę tarcia między elementami. Na przykład, w zastosowaniach motoryzacyjnych, takie jak łączenie wałów napędowych z osią, dokładne dopasowanie średnic jest kluczowe dla uniknięcia awarii i zwiększenia żywotności komponentów. W standardach branżowych, jak ISO lub ANSI, zaleca się określenie tolerancji wymiarowych, aby zminimalizować ryzyko nadmiernych naprężeń. Różnica pomiędzy wymiarami musi być starannie dobrana, aby umożliwić efektywne przekazywanie obciążeń, a jednocześnie unikać zbyt dużych naprężeń, które mogą prowadzić do deformacji lub pęknięć. Takie podejście jest zgodne z najlepszymi praktykami inżynieryjnymi, co podkreśla znaczenie właściwego doboru wymiarów w projektowaniu komponentów mechanicznych.

Pytanie 10

Jakie czynności nie są wykonywane w trakcie dopasowywania komponentów podczas montażu systemów mechatronicznych?

A. Rozwiercanie

B. Spawanie

C. Skrobanie

D. Docieranie

Spawanie to proces, który polega na łączeniu dwóch lub więcej elementów metalowych poprzez ich stopienie i zespolenie w wyniku działania wysokiej temperatury. W kontekście montażu urządzeń mechatronicznych, spawanie nie jest operacją stosowaną do dopasowywania elementów, ponieważ ma na celu trwałe łączenie komponentów, co jest różne od precyzyjnego dopasowania ich kształtów i wymiarów. W mechatronice kluczowe jest zapewnienie odpowiednich tolerancji i pasowania, które są zdefiniowane na podstawie norm, takich jak ISO 286. Przykładowo, w procesach montażowych często stosuje się techniki takie jak skrobanie, które umożliwia precyzyjne dopasowanie powierzchni elementów, co jest niezbędne dla uzyskania odpowiedniej funkcjonalności układów mechanicznych. Z praktycznego punktu widzenia, umiejętność właściwego dobierania metod montażu i dopasowania elementów jest kluczowa dla zapewnienia niezawodności i efektywności działania urządzeń mechatronicznych.

Pytanie 11

W trakcie montażu systemu elektronicznego chłodzonego radiatorem, należy zapewnić odpowiednią powierzchnię styku pomiędzy układem a radiatorem poprzez

A. rozdzielenie folią aluminiową

B. rozdzielenie papierem

C. pokrycie klejem

D. pokrycie pastą termoprzewodzącą

Pokrycie powierzchni styku układu elektronicznego i radiatora pastą termoprzewodzącą jest kluczowym krokiem w zapewnieniu efektywnego odprowadzania ciepła. Pasta ta, dzięki swojej strukturze, wypełnia mikroskopijne nierówności na powierzchniach stykających się, co zwiększa powierzchnię kontaktu i poprawia przewodnictwo cieplne. W praktyce, stosowanie past termoprzewodzących jest standardem w przemyśle elektronicznym i komputerowym, gdzie minimalizacja temperatury pracy elementów jest kluczowa dla ich wydajności i żywotności. Na przykład, w procesorach komputerowych, zastosowanie pasty termoprzewodzącej pozwala na osiągnięcie niższych temperatur, co przekłada się na stabilność działania i zwiększa wydajność systemu. Ponadto, wybierając odpowiednią pastę, należy zwrócić uwagę na jej przewodnictwo cieplne, co jest zazwyczaj określane w jednostkach W/mK. Użycie pasty zgodnej z normami branżowymi gwarantuje długoterminową niezawodność układów elektronicznych.

Pytanie 12

Toczenie powierzchni czołowej przedstawia rysunek.

A. D.

B. A.

C. C.

D. B.

Rysunek C ilustruje właściwy proces toczenia powierzchni czołowej, gdzie narzędzie toczenia jest ustawione prostopadle do osi obrabianego elementu. Tego rodzaju toczenie jest powszechnie stosowane w przemyśle mechanicznym do nadawania przedmiotom pożądanych kształtów i wymiarów. Przykładem praktycznego zastosowania toczenia powierzchni czołowej jest produkcja wałów, tulei czy elementów maszyn, które wymagają precyzyjnego wykończenia ich końców. W branży istnieją standardy dotyczące toczenia, takie jak ISO 8688, które określają normy jakości i dokładności obróbki skrawaniem. Ustawienie narzędzia prostopadle do osi obrabianego przedmiotu zapewnia optymalny kąt skrawania, co przyczynia się do poprawy jakości powierzchni oraz wydajności skrawania. Warto również zauważyć, że toczenie powierzchni czołowej pozwala na skuteczne usuwanie materiału, co jest kluczowe w procesach produkcyjnych, gdzie ilość odpadów musi być minimalizowana.

Pytanie 13

Jakie narzędzie jest konieczne do wykonania gwintu zewnętrznego?

A. Skrobak

B. Narzynka

C. Tłocznik

D. Gwintownik

Narzynka jest narzędziem skrawającym, które służy do nacinania gwintów zewnętrznych na różnych materiałach, w tym metalach. Użycie narzynki jest szczególnie ważne w procesach obróbczych, gdzie precyzja i jakość gwintu mają kluczowe znaczenie. Narzynki są dostępne w różnych rozmiarach oraz typach, w zależności od wymaganego profilu gwintu, co umożliwia ich zastosowanie w szerokim zakresie aplikacji przemysłowych. W praktyce, narzynki są często używane w produkcji śrub oraz w przemyśle motoryzacyjnym, gdzie precyzyjne dopasowanie gwintów jest niezbędne. Dobrą praktyką jest również stosowanie smaru podczas nacinania gwintu, co minimalizuje tarcie i wydłuża żywotność narzędzia. Przestrzeganie standardów ISO dotyczących gwintów, takich jak ISO 965 dla gwintów metrycznych, gwarantuje, że wykonane gwinty będą odpowiednio dopasowane do elementów złącznych. W związku z tym, umiejętność prawidłowego użycia narzynki jest istotna dla każdego specjalisty w dziedzinie obróbki skrawaniem.

Pytanie 14

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

A. zgrzewanie.

B. lutowanie.

C. klejenie.

D. spawanie.

Lutowanie jest kluczową techniką montażu podzespołów elektronicznych na płytkach obwodów drukowanych. Proces ten polega na łączeniu elementów za pomocą stopu lutowniczego, który po podgrzaniu staje się płynny, a następnie, po ochłodzeniu, tworzy mocne połączenie zarówno elektryczne, jak i mechaniczne. Lutowanie jest szeroko stosowane w przemyśle elektronicznym, szczególnie w produkcji urządzeń, które muszą wykazywać niezawodność i długowieczność. W przypadku lutowania, istotne jest przestrzeganie standardów takich jak IPC-A-610, które definiują wymagania dotyczące jakości lutowanych połączeń. Przykładowo, lutowanie może być stosowane do montażu komponentów SMD (przez powierzchnię), gdzie precyzyjne i niezawodne połączenia są kluczowe. Dodatkowo, lutowanie może być realizowane zarówno ręcznie, jak i maszynowo, co pozwala na elastyczność w procesie produkcyjnym, zależnie od skali produkcji oraz wymagań jakościowych.

Pytanie 15

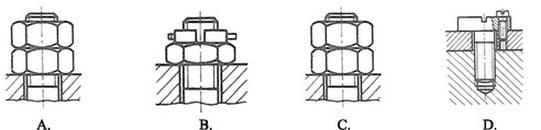

Zabezpieczenie łącznika gwintowego nakrętką koronową przedstawiono na rysunku

A. A.

B. C.

C. B.

D. D.

Nakrętka koronowa jest kluczowym elementem w zabezpieczeniu połączenia gwintowego, szczególnie w aplikacjach, gdzie wibracje lub obciążenia mogą prowadzić do poluzowania połączenia. Wybór odpowiedniej metody zabezpieczenia jest istotny dla zapewnienia trwałości i niezawodności konstrukcji. Nakrętka koronowa, jak przedstawiono w odpowiedzi B, jest zaprojektowana w taki sposób, by poprzez zagięcie zębów w rowki na wale, skutecznie zapobiegać samoczinnemu odkręceniu. To rozwiązanie jest szczególnie popularne w branży motoryzacyjnej oraz maszynowej, gdzie bezpieczeństwo i stabilność połączeń gwintowych są kluczowe. Zastosowanie nakrętki koronowej w połączeniach, które są narażone na dynamiczne obciążenia, jest zgodne z najlepszymi praktykami inżynieryjnymi. Przy projektowaniu układów mechanicznych powinno się również uwzględnić właściwe materiały, które zapewniają odpowiednią wytrzymałość oraz odporność na korozję, co dodatkowo zwiększa efektywność zastosowania nakrętki koronowej w danej aplikacji.

Pytanie 16

Z wymienionych materiałów wybierz ten, który jest najczęściej używany w produkcji łożysk ślizgowych?

A. Epoksyt

B. Polistyren

C. Żeliwo białe

D. Teflon

Teflon, znany również jako politetrafluoroetylen (PTFE), jest materiałem, który ze względu na swoje unikalne właściwości, jest powszechnie stosowany w produkcji łożysk ślizgowych. Jego niska współczynnik tarcia, wysoka odporność na chemikalia oraz doskonałe właściwości dielektryczne czynią go idealnym wyborem w aplikacjach, gdzie minimalizacja tarcia jest kluczowa. Teflon jest często wykorzystywany w łożyskach w przemyśle motoryzacyjnym oraz w różnych maszynach przemysłowych, gdzie wymagana jest wysoka wydajność i długotrwała niezawodność. W produkcji łożysk ślizgowych Teflon może być stosowany samodzielnie lub w połączeniu z innymi materiałami, co pozwala na osiągnięcie jeszcze lepszych parametrów. Jako materiał o wysokiej wytrzymałości na ściskanie, Teflon może pracować w trudnych warunkach, co jest istotne w kontekście standardów jakości, takich jak ISO 9001, które podkreślają znaczenie trwałości i niezawodności komponentów przemysłowych. Dodatkowo, ze względu na swoje właściwości samosmarujące, łożyska wykonane z Teflonu wymagają mniejszej konserwacji, co przekłada się na obniżenie kosztów operacyjnych.

Pytanie 17

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

A. P

B. E

C. L

D. S

Wybór litery 'P' jako symbolu głównego dla stali przeznaczonej do produkcji zbiorników ciśnieniowych jest zgodny z normą PN-EN 10028. Ta norma klasyfikuje materiały do zastosowania w konstrukcjach ciśnieniowych, gdzie stal musi spełniać określone wymagania wytrzymałościowe i odporności na korozję. Stal oznaczona literą 'P' jest stosowana w aplikacjach, gdzie występuje wysokie ciśnienie, jak w zbiornikach gazów i cieczy. Przykładem zastosowania stali 'P' mogą być zbiorniki używane w przemyśle petrochemicznym, które muszą wytrzymać ekstremalne warunki operacyjne. Dodatkowo, procesy produkcyjne i kontrola jakości tych materiałów są ściśle regulowane, aby zapewnić ich bezpieczeństwo i niezawodność. W praktyce, wybór odpowiedniej stali jest kluczowy dla zapewnienia trwałości i wydajności zbiorników ciśnieniowych, co ma bezpośredni wpływ na bezpieczeństwo operacyjne oraz efektywność procesów przemysłowych.

Pytanie 18

Weryfikacja połączeń nitowanych, realizowana poprzez uderzanie młotkiem w nit, ma na celu wykrycie nieprawidłowości

A. odkształcenia nitu

B. luźnego osadzenia nitu

C. pęknięcia powierzchni łba i zakuwki nitu

D. nieprawidłowego kształtu zakuwki

Luźne osadzenie nitu jest kluczowym problemem, którego identyfikacja jest niezbędna dla zapewnienia trwałości i bezpieczeństwa połączeń nitowanych. Kontrola połączeń nitowanych, przeprowadzona poprzez ostukiwanie młotkiem nitu, pozwala na ocenę jego stabilności w obrębie materiału, z którym jest połączony. Jeśli nit jest luźny, może to prowadzić do osłabienia całej struktury, co jest szczególnie niebezpieczne w konstrukcjach lotniczych oraz budowlanych, gdzie wymagana jest wysoka niezawodność. Przykładem zastosowania tej metody kontroli może być ocena połączeń w kadłubach samolotów, gdzie każda wada może prowadzić do katastrofalnych skutków. W praktyce, jeśli po uderzeniu młotkiem następuje wyraźny dźwięk, może to sugerować luźne osadzenie nitu. Standardy takie jak ISO 13920 definiują wymagania dla jakości i kontroli połączeń, co podkreśla znaczenie skutecznych metod diagnostycznych, jak ta opisana.

Pytanie 19

Zamiana diody prostowniczej na płycie zasilacza wymaga

A. wycięcia uszkodzonej diody, uformowania i pobielenia końcówek nowej diody, a następnie jej wlutowania

B. wylutowania uszkodzonej diody, oczyszczenia otworów na płycie, uformowania i pobielenia końcówek nowej diody i jej wlutowania

C. wycięcia uszkodzonej diody, wylutowania jej końcówek oraz wlutowania nowej diody

D. wylutowania uszkodzonej diody oraz wlutowania nowej diody

Wybór odpowiedzi oznaczonej numerem 4 jest prawidłowy, ponieważ obejmuje wszystkie kluczowe etapy wymiany diody prostowniczej na płycie zasilacza. Pierwszym krokiem jest wylutowanie uszkodzonej diody, co jest niezbędne do usunięcia elementu, który nie działa poprawnie. Następnie ważne jest oczyszczenie otworów na płycie, aby upewnić się, że nie ma resztek lutowia, które mogą wpływać na jakość połączenia nowej diody. Kolejnym krokiem jest uformowanie i pobielenie końcówek nowej diody, co zapewnia lepszą adhezję podczas lutowania oraz zmniejsza ryzyko utlenienia. Ostatecznie, wlutowanie nowej diody powinno być przeprowadzone zgodnie z zasadami dobrego lutowania, aby zapewnić niezawodność i trwałość połączenia. Przestrzeganie tych kroków jest zgodne z rekomendacjami standardów IPC dotyczących montażu elektronicznego, co gwarantuje długotrwałe i bezpieczne funkcjonowanie urządzenia.

Pytanie 20

Do czego służy przedstawione na rysunku narzędzie?

A. Szlifowania otworów.

B. Wiercenia otworów.

C. Wytaczania otworów.

D. Gwintowania otworów.

Narzędzie przedstawione na zdjęciu to stopniowe wiertło stożkowe, które jest powszechnie stosowane do wiercenia otworów o różnych średnicach w materiałach takich jak metal, tworzywa sztuczne czy drewno. Jego stożkowa konstrukcja umożliwia precyzyjne stopniowe zwiększanie średnicy otworu, co pozwala na uzyskanie wymaganej tolerancji i gładkości powierzchni bez potrzeby zmiany narzędzia. Dzięki zastosowaniu wierteł stożkowych, można zaoszczędzić czas i zwiększyć efektywność pracy, eliminując konieczność ręcznego przygotowywania otworów o różnych rozmiarach. W praktyce, wiertła te są często wykorzystywane w warsztatach mechanicznych oraz w procesach produkcyjnych, w których precyzja i szybkość są kluczowe. Rekomendowane standardy w branży zalecają stosowanie wierteł odpowiednio dobranych do rodzaju materiału oraz parametrów obróbczych, aby uzyskać optymalne wyniki.

Pytanie 21

Na rysunku przedstawiono elementy połączenia

A. gwintowego.

B. kołkowego.

C. nitowego.

D. sworzniowego.

Odpowiedź dotycząca połączenia sworzniowego jest poprawna, ponieważ na zdjęciu przedstawione są typowe elementy montażowe, które są charakterystyczne dla tej metody łączenia. Połączenie sworzniowe składa się z otworu w jednym z elementów oraz sworznia, który pasuje do tego otworu. Zastosowanie pierścieni segera, które zapobiegają wysunięciu się sworznia, jest standardem w wielu zastosowaniach mechanicznych, co zwiększa trwałość i stabilność połączenia. Sworznie są często wykorzystywane w konstrukcjach maszyn, w których wymagana jest możliwość ruchu obrotowego lub przesuwnego elementów, takich jak zawiasy drzwi czy elementy ruchome w maszynach. Przykładem zastosowania połączeń sworzniowych jest przemysł motoryzacyjny, gdzie stosuje się je w układach zawieszenia do łączenia różnych komponentów. Zrozumienie zasad działania połączeń sworzniowych oraz ich zastosowań w praktyce jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i budową maszyn.

Pytanie 22

Do czego służy narzędzie przedstawione na rysunku?

A. Usuwania izolacji z przewodów elektrycznych.

B. Łączenia przewodów hydraulicznych.

C. Cięcia przewodów pneumatycznych.

D. Gięcia przewodów elektrycznych.

Narzędzie przedstawione na rysunku to nożyk do przewodów z tworzyw sztucznych, które są powszechnie wykorzystywane w instalacjach pneumatycznych. Jego konstrukcja umożliwia precyzyjne cięcie różnych typów przewodów pneumatycznych, co jest niezwykle istotne w branży automatyki i pneumatyki. Przewody te często stosowane są w systemach transportu sprężonego powietrza, gdzie ich integralność i odpowiednie dopasowanie mają kluczowe znaczenie dla sprawności całego układu. Dzięki zastosowaniu tego narzędzia, możliwe jest uzyskanie gładkich krawędzi bez uszkodzenia struktury materiału, co minimalizuje ryzyko przecieków i awarii. Warto zwrócić uwagę, że zgodnie z najlepszymi praktykami w branży, cięcie przewodów powinno być przeprowadzane w sposób zabezpieczający przed odkształceniem ich końców, co zapewnia prawidłowe działanie systemów pneumatycznych. Dobrej jakości nożyk do przewodów jest niezbędnym wyposażeniem każdego technika zajmującego się instalacjami pneumatycznymi.

Pytanie 23

Jaką metodę łączenia materiałów powinno się wybrać do skrzyżowania elementów ze stali nierdzewnej i mosiądzu?

A. Sklejanie

B. Lutowanie twarde

C. Lutowanie miękkie

D. Zgrzewanie

Lutowanie twarde jest optymalną techniką łączenia stali nierdzewnej i mosiądzu ze względu na różnice w temperaturze topnienia tych materiałów oraz ich właściwościach mechanicznych. Lutowanie twarde polega na stosowaniu lutów o temperaturze topnienia powyżej 450 °C, co pozwala na skuteczne tworzenie połączeń o wysokiej wytrzymałości. W przypadku stali nierdzewnej i mosiądzu lutowanie twarde jest szczególnie ważne, ponieważ oba materiały różnią się nie tylko składem chemicznym, ale również współczynnikiem rozszerzalności cieplnej. Lutowanie twarde zapewnia dobre wypełnienie szczelin oraz pozwala na uzyskanie mocnych połączeń, które są odporne na korozję, co ma kluczowe znaczenie w zastosowaniach inżynieryjnych i przemysłowych. Przykłady zastosowania lutowania twardego to produkcja sprzętu medycznego, elementów hydraulicznych oraz instalacji przemysłowych, gdzie wymagana jest trwałość i odporność na wysokie temperatury. Zastosowanie tej techniki w zgodzie z odpowiednimi normami, takimi jak PN-EN 1045, zapewnia jakość oraz niezawodność wykonanych połączeń.

Pytanie 24

Które z narzędzi należy zastosować do usuwania nadmiaru roztopionego lutu z miejsca lutowania?

A. A.

B. C.

C. B.

D. D.

Narzędzie oznaczone literą "C" to lutowarka z odsysaczem, znana również jako desoldering pump, która jest kluczowym elementem w procesie lutowania. Umożliwia ona skuteczne usunięcie nadmiaru roztopionego lutu z miejsca lutowania, co jest niezbędne dla uzyskania czystych i trwałych połączeń. W praktyce, lutowarka z odsysaczem działa poprzez wytworzenie podciśnienia w momencie kontaktu z lutem, co pozwala na jego natychmiastowe wciągnięcie. To narzędzie jest szczególnie przydatne w sytuacjach, gdy konieczne jest poprawienie lub usunięcie lutowanych komponentów bez uszkodzenia płytki drukowanej. Zgodnie z najlepszymi praktykami w branży elektroniki, stosowanie odsysaczy jest rekomendowane do zabezpieczenia jakości połączeń, ponieważ nadmiar lutu może prowadzić do zwarć oraz nieprawidłowego działania układów. Ponadto, użycie lutowarki z odsysaczem jest zalecane w standardach przemysłowych dotyczących lutowania, aby zapewnić wysoką jakość wykonania oraz niezawodność produktów.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Na rysunku przedstawiono proces

A. klejenia.

B. spawania.

C. malowania.

D. cięcia.

Odpowiedź "cięcia" jest poprawna, ponieważ na rysunku przedstawiono proces, w którym kluczową rolę odgrywa tlen oraz mieszanka gazów. Cięcie tlenowe, znane również jako cięcie gazowe, wykorzystuje wysokotemperaturowy płomień do podgrzewania metalu do temperatury zapłonu, a następnie wdmuchiwany strumień tlenu powoduje szybką reakcję chemiczną, która prowadzi do spalania metalu. Jest to niezwykle skuteczna metoda cięcia różnych materiałów metalowych, często stosowana w przemyśle budowlanym i stoczniowym. Przykładem zastosowania cięcia tlenowego może być przygotowywanie elementów stalowych do dalszej obróbki, takich jak spawanie czy montaż. Standardy takie jak ISO 14732 definiują procesy cięcia tlenowego oraz jego zastosowanie w praktyce przemysłowej, podkreślając znaczenie bezpieczeństwa oraz precyzji w tym procesie. W przeciwieństwie do innych procesów, takich jak klejenie, które opiera się na adhezji materiałów, cięcie tlenowe umożliwia bardziej precyzyjne i szybkie wykonanie zadań obróbczych.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Ilustracja przedstawia proces

A. gwintowania.

B. nitowania.

C. frezowania.

D. wiercenia.

Odpowiedź "nitowania" to strzał w dziesiątkę! Ilustracja dobrze pokazuje, jak ten proces działa. Nitowanie jest naprawdę popularne w takich branżach jak lotnictwo, motoryzacja czy budownictwo, gdzie odporne połączenia są super ważne. Cała robota z nitowaniem zaczyna się od włożenia nitu w otwory elementów, które chcemy połączyć. Potem używamy odpowiedniego narzędzia, żeby uformować końcówkę nitu, co sprawia, że połączenie jest mocne. Na końcu zgniecione zostaje drugie końcówka nitu, co zapewnia trwałe złączenie. W praktyce często wybiera się nitowanie, bo spawanie czasem może osłabić materiał. Warto znać te techniki, żeby inżynierowie i technicy mogli zadbać o bezpieczeństwo i trwałość konstrukcji.

Pytanie 29

Stal niskostopowa zawierająca składniki takie jak krzem, mangan, chrom oraz wanad, cechująca się podwyższoną ilością krzemu, znajduje zastosowanie w produkcji

A. resorów, sprężyn i drążków skrętnych

B. narzędzi do obróbki skrawaniem

C. łożysk tocznych

D. śrub, nakrętek, podkładek

Stal niskostopowa z dodatkami krzemu, manganu, chromu i wanadu charakteryzuje się korzystnymi właściwościami mechanicznymi, które sprawiają, że jest idealnym materiałem do produkcji resorów, sprężyn i drążków skrętnych. Dodatki te poprawiają wytrzymałość oraz odporność na zmęczenie materiału, co jest kluczowe w zastosowaniach, gdzie elementy te muszą wytrzymywać wielokrotne obciążenia dynamiczne. Na przykład, w przemyśle motoryzacyjnym resory i sprężyny używane w systemach zawieszenia pojazdów muszą nie tylko absorbować drgania, ale także bezpiecznie przenosić duże obciążenia. Stal niskostopowa, dzięki swoim właściwościom, może być poddawana różnym procesom obróbczo-wytwórczym, takim jak hartowanie czy odpuszczanie, co dodatkowo zwiększa jej trwałość. Zgodnie z normami ISO i DIN, komponenty wykonane z tej stali powinny spełniać określone wymagania dotyczące wytrzymałości i twardości, co czyni je niezawodnymi w krytycznych zastosowaniach. Przykłady zastosowań obejmują nie tylko przemysł motoryzacyjny, ale także maszyny budowlane i przemysł ciężki, gdzie elementy te są niezbędne do zapewnienia odpowiedniej wydajności i bezpieczeństwa.

Pytanie 30

Jaką metodę należy wykorzystać do połączenia szkła z metalem?

A. Zgrzewanie

B. Nitowanie

C. Klejenie

D. Spawanie

Klejenie to najskuteczniejsza metoda łączenia szkła z metalem ze względu na różnice w ich właściwościach fizycznych i chemicznych. Szkło jest materiałem kruchym, a metal - plastycznym, co sprawia, że tradycyjne metody, takie jak zgrzewanie czy spawanie, mogą prowadzić do uszkodzenia szkła. Klejenie wykorzystuje specjalistyczne kleje, które tworzą mocne, elastyczne połączenie, a także mogą dostosować się do różnic w rozszerzalności cieplnej obu materiałów. W praktyce, odpowiednie kleje epoksydowe lub akrylowe są często stosowane do takich aplikacji, umożliwiając trwałe i estetyczne łączenie. W branży budowlanej i w przemyśle, klejenie szkła do metalowych elementów jest powszechnie stosowane w oknach strukturalnych, elewacjach oraz w produkcji mebli. Dobrą praktyką jest również stosowanie gruntów, które poprawiają adhezję kleju do powierzchni, co zwiększa trwałość i odporność połączenia na różne czynniki zewnętrzne. Takie podejście jest zgodne z normami ISO dotyczących klejenia i pozwala na uzyskanie wysokiej jakości połączeń.

Pytanie 31

Jak należy przeprowadzić połączenie wciskowe skurczowe piasty z wałkiem?

A. Podnieść temperaturę obu elementów, a następnie połączyć je z użyciem siły

B. Obniżyć temperaturę wałka, a następnie wyrównać temperaturę obu elementów po połączeniu

C. Obniżyć temperaturę obu elementów i połączyć je, stosując siłę

D. Zastosować siłę, aby nasunąć jeden element na drugi w temperaturze otoczenia

Wykonanie połączenia wciskowego skurczowego polega na manipulacji temperaturą elementów, co jest kluczowe dla uzyskania odpowiednich właściwości mechanicznych. W metodzie obniżania temperatury wałka, jego średnica zmniejsza się, co umożliwia łatwe nasunięcie piasty na wałek. Po połączeniu, oba elementy powinny być podgrzane do temperatury roboczej, co prowadzi do ich rozszerzenia i zapewnia solidne, trwałe połączenie. Tego rodzaju połączenia są często stosowane w przemyśle motoryzacyjnym, maszynowym, a także w aplikacjach, gdzie wymagane są wysokie obciążenia i trwałość. Najlepsze praktyki w tym zakresie podkreślają znaczenie zachowania odpowiednich tolerancji oraz monitorowania procesów termicznych, co zapobiega odkształceniom i uszkodzeniom materiałów. Zastosowanie tej metody gwarantuje nie tylko solidność połączenia, ale również jego wysoką odporność na wibracje i zmiany temperatury, co jest niezbędne w dynamicznych warunkach pracy.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
A.	2,70	40
B.	2,75	320
C.	7,70	320
D.	8,85	35

A. B.

B. A.

C. C.

D. D.

Wybór odpowiedzi B jest właściwy, ponieważ materiał ten ma kluczowe właściwości, które spełniają wymagania dla konstrukcji lekkiej i odpornej na odkształcenia. Gęstość materiału wynosząca 2,75 g/cm³ sprawia, że jego masa jest zredukowana, co jest istotne w przypadku urządzeń mechatronicznych, gdzie waga ma bezpośredni wpływ na mobilność i wydajność. Ponadto, granica plastyczności 320 MPa oznacza, że materiał jest w stanie wytrzymać znaczne obciążenia bez trwałych deformacji. Przykładowe zastosowania obejmują elementy konstrukcyjne w robotyce oraz podzespoły w przenośnych urządzeniach, które muszą zachować swoją formę podczas użytkowania. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór materiałów o niskiej gęstości i wysokiej wytrzymałości jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności urządzeń. W branży mechatronicznej często wykorzystuje się materiały kompozytowe, które łączą te pożądane właściwości, co dodatkowo podkreśla znaczenie odpowiedniego doboru materiałów.

Pytanie 34

Która z poniższych metod nie jest wykorzystywana do trwałego łączenia elementów z tworzyw sztucznych?

A. Zgrzewania

B. Klejenia

C. Zaginania

D. Spawania

Zaginanie to proces, który polega na deformacji materiału w celu nadania mu odpowiedniego kształtu, ale nie łączy trwale dwóch lub więcej elementów. W kontekście tworzyw sztucznych, zaginanie może być wykorzystane do formowania jednego elementu, na przykład przy produkcji obudów czy detali dekoracyjnych. Nie wymaga to jednak żadnych dodatkowych technik łączenia, co czyni je nieodpowiednim wyborem do trwałego łączenia. Techniki takie jak zgrzewanie, spawanie czy klejenie są stosowane do tworzenia trwałych połączeń, natomiast zaginanie jest bardziej procesem wytwórczym. Zgodnie z normami branżowymi, takimi jak ISO 527 dotyczące właściwości mechanicznych tworzyw sztucznych, zginanie może być stosowane do testowania elastyczności materiałów, ale nie do ich łączenia. Przykładem zastosowania zaginania może być produkcja elementów meblowych, gdzie tworzywa sztuczne są formowane w odpowiednie kształty bez potrzeby ich łączenia z innymi elementami. Dlatego zaginanie jest techniką, która doskonale sprawdza się w kształtowaniu detali, ale nie w ich trwałym łączeniu.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
Materiał 1.	2,70	40
Materiał 2.	2,75	320
Materiał 3.	7,70	320
Materiał 4.	8,85	35

A. Materiał 4.

B. Materiał 2.

C. Materiał 1.

D. Materiał 3.

Materiał 2 jest najodpowiedniejszym wyborem do konstrukcji lekkiej i odpornej na odkształcenia, co wynika z jego korzystnych właściwości fizycznych. Gęstość materiału wynosząca 2,75 g/cm3 oznacza, że jest on stosunkowo lekki w porównaniu do innych materiałów, co jest kluczowe w projektach wymagających mobilności i łatwego transportu. Wysoka granica plastyczności na poziomie 320 MPa zapewnia, że materiał ten może wytrzymać znaczące obciążenia bez deformacji, co jest niezbędne w kontekście zastosowań mechatronicznych, gdzie precyzja i niezawodność są kluczowe. Przykłady zastosowania Materiału 2 obejmują elementy konstrukcyjne w robotyce, gdzie wymagana jest zarówno lekkość, jak i wytrzymałość, jak również w produkcji różnych komponentów w systemach automatyki. Wybór odpowiednich materiałów jest zgodny z dobrymi praktykami inżynieryjnymi, gdzie zawsze należy dążyć do optymalizacji masy i wytrzymałości, co pozwala na zwiększenie efektywności energetycznej i poprawę wydajności całego systemu.

Pytanie 37

Który z podanych materiałów znajduje zastosowanie w konstrukcjach spawanych?

A. Stal niskowęglowa

B. Żeliwo białe

C. Żeliwo szare

D. Stal wysokowęglowa

Stal niskowęglowa to jeden z najpopularniejszych materiałów, jeśli chodzi o konstrukcje spawane. Ma świetne właściwości mechaniczne i jest łatwa do spawania. Niska zawartość węgla sprawia, że jest elastyczna i nie pęka tak łatwo podczas spawania. Dzięki tym zaletom, stal niskowęglowa znajduje różne zastosowania - w budownictwie, przemyśle stoczniowym czy motoryzacyjnym. Na przykład, używa się jej do produkcji belek, rur czy ram, gdzie potrzebna jest solidność i wytrzymałość na obciążenia. Zresztą, normy takie jak EN 10025 dokładnie określają wymagania dla stali konstrukcyjnych, co tylko potwierdza jej znaczenie w przemyśle. Z mojego doświadczenia, stal niskowęglowa jest lepszym wyborem niż stal wysokowęglowa, bo ma lepsze właściwości spawalnicze i mniejsze ryzyko wystąpienia naprężeń wewnętrznych, co jest mega istotne w konstrukcjach spawanych.

Pytanie 38

Który proces technologiczny przedstawiono na rysunku?

A. Frezowanie.

B. Toczenie.

C. Dłutowanie.

D. Struganie.

Struganie to proces technologiczny, który polega na usuwaniu materiału z obrabianego przedmiotu za pomocą narzędzia, które wykonuje ruch posuwisto-zwrotny. W przeciwieństwie do toczenia, gdzie przedmiot obrabiany obraca się, a narzędzie pozostaje statyczne, w struganiu to narzędzie porusza się w prostoliniowym ruchu. Proces ten jest szeroko stosowany w obróbce drewna, metalu oraz tworzyw sztucznych, gdzie uzyskuje się wysoką jakość powierzchni oraz precyzyjne wymiary. W praktyce struganie jest wykorzystywane w produkcji elementów meblowych, form i matryc, a także w precyzyjnych operacjach obróbczych, gdzie wymagana jest dokładność. Zgodnie z normami branżowymi, w procesie strugania kluczowe jest właściwe dobranie narzędzi oraz parametrów obróbczych, co zapewnia efektywność i jakość procesu. Dobre praktyki w struganiu obejmują także regularne kontrolowanie stanu narzędzi oraz optymalizację ściegów w celu minimalizacji zużycia materiałów.

Pytanie 39

Które narzędzia należy zastosować podczas wymiany rezystora R1 przedstawionego na rysunku?

A. Szczypce i pilnik.

B. Wkrętak i szczypce.

C. Lutownicę i odsysacz.

D. Pilnik i zaciskarkę.

Wybór lutownicy i odsysacza jest kluczowy przy wymianie rezystora na płytce drukowanej. Lutownica jest niezbędna do rozlutowania końcówek rezystora, co umożliwia jego usunięcie z obwodu. Dobrej jakości lutownica z regulowaną temperaturą pozwala na precyzyjne wykonanie tej operacji, co minimalizuje ryzyko uszkodzenia ścieżek na płytce. Odsysacz, z kolei, służy do efektywnego usunięcia cyny z lutowanych połączeń. To ważne, aby zapewnić czyste miejsce do montażu nowego rezystora, co przyczynia się do poprawności i niezawodności całego układu. Dodatkowo, stosowanie odsysacza cyny jest zgodne z najlepszymi praktykami w elektronice, które zalecają eliminację resztek lutowia przed montażem nowych elementów. Warto również pamiętać, że w sytuacjach, gdzie wymiana elementów elektronicznych jest częsta, takie narzędzia stają się integralną częścią wyposażenia każdego elektronika, a umiejętność ich użycia jest kluczowa dla zachowania wysokiej jakości napraw i modyfikacji.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
