Pytanie 1

Zakres dokładności pomiarów odchyłek przy użyciu pasametru wynosi

A. 0,1-0,2 mm

B. 0,003-0,001 mm

C. 0,01-0,05 mm

D. 0,02-0,1 mm

Dokładność pomiaru odchyłek pasametrem jest kluczowym aspektem w wielu dziedzinach inżynieryjnych, jednakże odpowiedzi wskazujące na zakresy 0,01-0,05 mm, 0,02-0,1 mm oraz 0,1-0,2 mm nie uwzględniają aktualnych standardów technologicznych i precyzji, jaką oferują nowoczesne narzędzia pomiarowe. Przyjęcie zakresów takich jak 0,01-0,05 mm może prowadzić do niedoszacowania możliwości precyzyjnych instrumentów, które coraz częściej osiągają dokładność rzędu 0,003 mm. W inżynierii mechanicznej, precyzyjne pomiary są kluczowe, a wykorzystanie narzędzi, które nie spełniają wymaganych norm może skutkować błędami w produkcji, co w konsekwencji prowadzi do wyższych kosztów napraw i obniżenia jakości produktów. Odpowiedzi, które sugerują wyższe marginesy błędu, mogą wynikać z braku znajomości zastosowań technologii pomiarowej w nowoczesnym przemyśle. Ponadto, biorąc pod uwagę, że wiele procesów produkcyjnych wymaga ścisłego przestrzegania tolerancji, zrozumienie dokładności pomiaru jest kluczowe dla optymalizacji procesów i zwiększenia efektywności produkcji. Warto również zauważyć, że istotne jest nie tylko samo narzędzie, ale również technika pomiaru, które mogą wpływać na uzyskiwane wyniki. Nieprawidłowe interpretacje dokładności pomiarów mogą prowadzić do poważnych konsekwencji w projektach inżynieryjnych, dlatego tak ważne jest korzystanie z narzędzi o wysokiej precyzji oraz stosowanie się do norm i standardów branżowych.

Pytanie 2

Jakie narzędzie wykorzystuje się do pomiaru grubości zęba w kole zębatym?

A. przyrząd szczękowy

B. mikrometr zewnętrzny

C. średnicówka mikrometryczna

D. suwmiarka modułowa

Pomiar grubości zęba w kole zębatym przy użyciu sprawdzianu szczękowego, mikrometru zewnętrznego czy średnicówki mikrometrycznej nie jest skutecznym rozwiązaniem. Sprawdzian szczękowy, choć może być używany do oceny ogólnych wymiarów, nie zapewnia wystarczającej precyzji do pomiarów grubości zębów, które mają kluczowe znaczenie w kontekście przekładni zębatych. Mikrometr zewnętrzny, z drugiej strony, jest przeznaczony do pomiarów zewnętrznych średnic i nie jest optymalny do pomiaru grubości elementów o złożonej geometrii, jak zęby kół zębatych. Użycie średnicówki mikrometrycznej może prowadzić do niewłaściwych odczytów, ponieważ jest ona stworzona do mierzenia średnic otworów, a nie do dokładnego pomiaru grubości. Wiele osób może mylnie sądzić, że te narzędzia są wystarczająco precyzyjne do tego typu zadań, jednak w rzeczywistości mogłoby to prowadzić do błędów w produkcji oraz wpływać na ogólną jakość i efektywność mechanizmów. Kluczowe w pomiarach technicznych jest zastosowanie odpowiednich narzędzi, które są zaprojektowane specjalnie do określonych zadań pomiarowych, co podkreśla znaczenie znajomości narzędzi pomiarowych oraz ich odpowiedniego doboru w kontekście ich zastosowania.

Pytanie 3

W systemie sterowania CNC funkcja G90 oznacza

A. programowanie absolutne

B. cykl obróbczy

C. ustawienie stałej prędkości obrotowej wrzeciona

D. ustawienie stałej prędkości skrawania

Ustawianie stałej prędkości obrotowej wrzeciona, cykle obróbcze czy prędkość skrawania to różne rzeczy związane z maszynami CNC, ale nie mają bezpośredniego związku z G90. Ustawienie stałej prędkości obrotowej dotyczy jakby konfiguracji maszyny, żeby działała jak najlepiej. Prędkość obrotowa na pewno jest ważna, ale nie ma to związku z tym, jak maszyna rozumie współrzędne. Cykl obróbczy to bardziej ogólna sprawa, jak różne operacje na materiale, a nie konkretne programowanie. A prędkość skrawania, wyrażona w metrach na minutę, także ważna przy doborze narzędzi, ale też nie określa, jak programujemy koordynaty. Czasem operatorzy mylą te rzeczy, co prowadzi do nieporozumień w obróbce. Ważne jest, żeby zrozumieć, że G90 dotyczy programowania absolutnego i to jest kluczowe, by poprawnie obsługiwać maszyny CNC. Znajomość G90 to standard w branży, ma wpływ na efektywność i precyzję w obróbce.

Pytanie 4

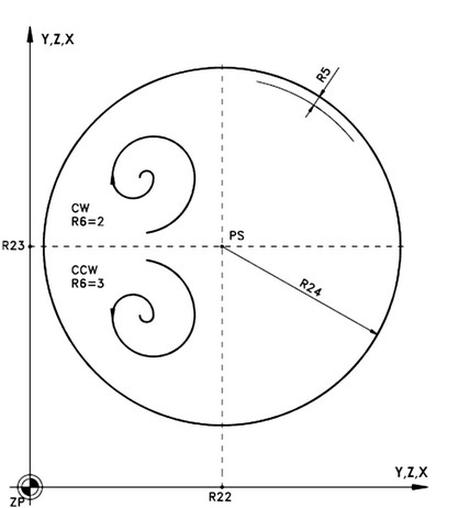

Na rysunku przedstawiono graficzną wizualizację programowania cyklu stałego

A. wiercenia otworów rozmieszczonych na okręgu.

B. wiercenia otworów położonych wzdłuż prostej.

C. frezowania kieszeni okrągłej.

D. frezowania gwintu.

Odpowiedzi związane z frezowaniem gwintu, wierceniem otworów rozmieszczonych na okręgu oraz wierceniem otworów położonych wzdłuż prostej są błędne z kilku kluczowych powodów. Frezowanie gwintu to proces, który polega na tworzeniu spiralnych rowków na powierzchni materiału, co jest całkowicie innym działaniem niż frezowanie kieszeni okrągłej, które koncentruje się na usuwaniu materiału w sposób spiralny, ale w obrębie zamkniętej przestrzeni. W przypadku wiercenia otworów rozmieszczonych na okręgu, mamy do czynienia z tworzeniem wielu otworów w równych odstępach, co również nie znajduje odzwierciedlenia w przedstawionym rysunku, który ilustruje jeden spójny kształt. Wiercenie otworów położonych wzdłuż prostej z kolei jest procesem, który generuje liniowe rozmieszczenie otworów, co jest sprzeczne z ideą obróbki kieszeni okrągłej. Typowym błędem myślowym w tym przypadku może być mylenie kształtów i trajektorii ruchu narzędzia obróbczego. Rysunek dostarcza wystarczających wskazówek, że obróbka dotyczy operacji o kształcie zamkniętym, a nie liniowym czy otworowym. Aby poprawnie identyfikować rodzaje obróbki, kluczowe jest zrozumienie charakterystyki kształtów oraz sposobu działania narzędzi skrawających.

Pytanie 5

W którym elemencie programu sterującego znajduje się informacja dotycząca przerwy czasowej?

A. N05 G33 K2 Z5

B. N05 G04 F2

C. N05 CYCLE81(3, 5, 1, 5, 3)

D. N05 L123 P1

Odpowiedź N05 G04 F2 jest rzeczywiście trafna. Kod G04 jest standardem w programowaniu CNC, który używamy, żeby wprowadzić przerwę czasową w programie. Parametr F, który tam widzisz, oznacza długość tej przerwy, zazwyczaj podawanej w sekundach. Więc w przypadku G04 F2 maszyna zatrzyma się na 2 sekundy, zanim ruszy dalej. W praktyce takie przerwy są mega ważne, bo pozwalają na schłodzenie narzędzi, usunięcie wiórów czy nawet na synchronizację ruchów maszyny. Jeśli chodzi o normy ISO, to używanie kodu G04 jest zgodne z ich wytycznymi i może naprawdę wpłynąć na jakość obróbki czy efektywność produkcji. Zrozumienie tego kodu i umiejętność jego użycia daje programistom CNC większą kontrolę nad procesami produkcyjnymi, co jest super istotne w naszej pracy.

Pytanie 6

Urządzeniem stosowanym do oceny chropowatości powierzchni jest

A. czujnik optyczno-mechaniczny

B. głowica goniometryczna

C. współrzędnościowa maszyna pomiarowa

D. profilometr optyczny

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcjonalności poszczególnych przyrządów pomiarowych i ich zastosowania. Głowica goniometryczna jest urządzeniem stosowanym głównie w analizie spektralnej i nie posiada funkcji pomiaru chropowatości. Czujnik optyczno-mechaniczny, choć może w pewnych kontekstach wspierać pomiary powierzchni, nie jest dedykowanym narzędziem do analizy chropowatości i ma ograniczoną precyzję w tym zakresie. Z kolei współrzędnościowa maszyna pomiarowa, mimo że jest wszechstronnym przyrządem do pomiarów 3D, nie jest specjalizowana w ocenie chropowatości, a jej zastosowanie w tym kontekście może prowadzić do niedokładnych wyników. Podejmowanie decyzji o wyborze odpowiedniego narzędzia pomiarowego powinno opierać się na zrozumieniu specyfiki wymagań pomiarowych, standardów przemysłowych i najlepszych praktyk. Użycie niewłaściwego sprzętu może skutkować błędnymi wnioskami, które mają wpływ na jakość produktów i procesów technologicznych. W tym kontekście, aby uzyskać rzetelne pomiary chropowatości, kluczowe jest zastosowanie odpowiednich technologii, jak profilometr optyczny, który zapewnia wysoką precyzję i dokładność, co jest nieodzowne w zaawansowanych procesach przemysłowych.

Pytanie 7

Do obliczenia prędkości obrotowej należy zastosować wzór oznaczony literą

A. D.

B. A.

C. B.

D. C.

Wybór innych liter jako odpowiedzi sugeruje błędne podejście do analizy zagadnienia prędkości obrotowej. Wiele osób myli pojęcie prędkości obrotowej z prędkością liniową, co prowadzi do stosowania niewłaściwych wzorów. Przykładowo, stosowanie wzorów, które nie uwzględniają średnicy elementu, może prowadzić do istotnych błędów w obliczeniach. Istnieje także powszechne nieporozumienie dotyczące jednostek miary, gdzie niektórzy pomijają konwersję jednostek przy obliczeniach prędkości obrotowej, co może spowodować mylne wyniki. Warto również zauważyć, że wiele osób zapomina o uwzględnieniu kontekstu zastosowania danego wzoru, co jest niezwykle istotne w inżynierii. Przykładem może być analiza układów mechanicznych, gdzie prędkość obrotowa wpływa na parametry takie jak moment obrotowy czy obciążenie, a niewłaściwe obliczenia mogą prowadzić do awarii lub uszkodzeń urządzeń. Dlatego kluczowe jest zrozumienie zależności między prędkościami oraz odpowiednie dobieranie wzorów, co jest zgodne z dobrymi praktykami inżynieryjnymi.

Pytanie 8

Który z przedstawionych rysunków przedstawia wykonanie gwintu prawego przy lewych obrotach wrzeciona?

A. A.

B. C.

C. B.

D. D.

Wybór nieprawidłowej odpowiedzi wskazuje na pewne nieporozumienia dotyczące zasad działania narzędzi do gwintowania oraz ich interakcji z ruchem wrzeciona. Odpowiedzi B, C i D, mimo że mogą wydawać się logiczne, nie uwzględniają kluczowej zasady, jaką jest kierunek obrotów wrzeciona. Gwinty prawe są wykonywane w wyniku ruchu narzędzia w kierunku zgodnym z ruchem wskazówek zegara, co jest niezgodne z zasadą przy lewych obrotach wrzeciona. W przypadku, gdy wrzeciono obraca się w lewo, konieczne jest, aby narzędzie poruszało się w kierunku przeciwnym, aby wytworzyć gwint prawy. Takie pomylenie może prowadzić do sytuacji, w których gwint jest niewłaściwy lub całkowicie uszkodzony. Typowym błędem myślowym jest założenie, że kierunek ruchu narzędzia jest taki sam jak kierunek obrotów wrzeciona, co jest sprzeczne z zasadami obróbczo-skrawarskimi. Zrozumienie zasady działania gwintów i ich wytwarzania jest kluczowe dla efektywnego i precyzyjnego wykonywania elementów w procesach produkcyjnych. Dlatego, aby uniknąć podobnych błędów w przyszłości, warto zapoznać się z literaturą fachową oraz normami związanymi z obróbką skrawaniem.

Pytanie 9

Na rysunku cyfrą 1 oznaczono strefę

A. przylegania powierzchni natarcia ostrza.

B. nacisku powierzchni przyłożenia ostrza.

C. spływu wióra.

D. ścinania materiału.

Wybór odpowiedzi związanej z przyleganiem powierzchni natarcia ostrza lub spływem wióra odzwierciedla pewne nieporozumienia dotyczące procesu skrawania. Proces przylegania powierzchni natarcia dotyczy obszaru, w którym ostrze ma bezpośredni kontakt z materiałem, ale nie można go utożsamiać ze strefą ścinania. Przyleganie to jest istotne, ponieważ wpływa na tarcie oraz zużycie narzędzia, jednak nie opisuje ono właściwego procesu przenoszenia siły skrawającej. Ponadto, spływ wióra to zjawisko mające miejsce po tym, jak materiał został już odkształcony, więc również nie odnosi się do strefy ścinania. Nacisk powierzchni przyłożenia ostrza jest kolejnym aspektem, który nie dotyczy bezpośrednio procesu ścinania, lecz raczej rozkładu sił działających na narzędzie. Typowym błędem w rozumieniu tych zjawisk jest mylenie różnych obszarów interakcji między narzędziem a obrabianym materiałem, co prowadzi do niewłaściwych wniosków. Każda z tych odpowiedzi odnosi się do innych aspektów procesu skrawania, jednak nie są one zgodne z definicją strefy ścinania materiału, co jest kluczowe dla efektywnego i precyzyjnego procesu obróbczo-technologicznego.

Pytanie 10

Przedstawionym na rysunku uchwytem obróbkowym jest imadło

A. szlifierskie.

B. ślusarskie.

C. kowalskie.

D. do rur.

Wybór imadła nieodpowiedniego do danego procesu obróbczego może prowadzić do wielu problemów, w tym niewłaściwego trzymania detali, co z kolei wpływa na jakość końcowego produktu. Imadło ślusarskie, które często jest mylone z imadłem szlifierskim, jest przeznaczone głównie do mocowania elementów metalowych podczas ich obróbki na przykład w procesach spawania czy cięcia. Jego konstrukcja jest dostosowana do większych sił, ale nie jest optymalna do precyzyjnego szlifowania, gdzie kluczowa jest stabilność i dokładność. Imadło do rur, z drugiej strony, jest zaprojektowane specjalnie do mocowania rur i cylindrów, co czyni je nieodpowiednim wyborem w kontekście szlifowania płaskich detali. Z kolei imadło kowalskie ma zupełnie inną funkcjonalność, służy do pracy z gorącym metalem i jego konstrukcja nie nadaje się do precyzyjnego mocowania podczas szlifowania. Warto zauważyć, że takie pomyłki wynikają często z braku znajomości specyfiki narzędzi obróbczych oraz ich zastosowań. Kluczowe jest zrozumienie, że dobór odpowiedniego narzędzia ma fundamentalne znaczenie dla jakości pracy oraz bezpieczeństwa w miejscu obróbczej.

Pytanie 11

Jakie maszyny wykorzystuje się w obróbce seryjnej do przetwarzania otworów o kształcie np.: wielowypustowym?

A. honownice

B. tokarki CNC

C. przeciągarki

D. dłutownice

Przeciągarki są maszynami wykorzystywanymi do obróbki otworów kształtowych, takich jak otwory wielowypustowe, które wymagają precyzyjnego dopasowania i wysokiej jakości powierzchni. Ich konstrukcja pozwala na wykonywanie skomplikowanych kształtów przy zachowaniu dużej dokładności wymiarowej. Przeciągarki stosują narzędzia o wysokiej twardości, które przekształcają materiał poprzez przesuwanie go wzdłuż formy narzędzia, co idealnie nadaje się do produkcji seryjnej detali o dużej powtarzalności. W praktyce, przemysł motoryzacyjny często wykorzystuje przeciągarki do obróbki otworów w częściach silników, gdzie dokładność i wytrzymałość są kluczowe. Standardy takie jak ISO 2768 definiują wymagania tolerancyjne, które przeciągarki są w stanie spełnić, co czyni je idealnym rozwiązaniem do produkcji seryjnej w branży. Dodatkowo, przeciągarki umożliwiają efektywne usuwanie materiału, co przekłada się na optymalizację procesu produkcyjnego i redukcję kosztów operacyjnych.

Pytanie 12

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

K_r	95°	95°	93°	90°	75°	72,5°	63°	60°	45°
sin K_r	0,996	0,996	0,999	1	0,966	0,954	0,891	0,866	0,707

A. lSa = 4,65 mm

B. lSa = 5,77 mm

C. lSa = 7,26 mm

D. lSa = 8,44 mm

Wybór niewłaściwej długości czynnej krawędzi skrawającej może wynikać z nieprawidłowego zrozumienia podstawowych zasad obliczeń w obróbce skrawaniem. Niektórzy mogą błędnie interpretować głębokość skrawania jako wartość całkowitą, a nie jako parametr, który należy podzielić przez sinus kąta przystawienia. W przypadku kąta 60°, kluczowym krokiem jest zrozumienie, że sinus tego kąta wynosi 0,866, co jest niezbędne do prawidłowego obliczenia długości czynnej krawędzi. Wybór innych wartości, takich jak 4,65 mm czy 7,26 mm, może sugerować, że użytkownik nie zastosował wzoru lub zmienił parametry na etapie obliczeń. Często występującym błędem jest także mylenie kątów przystawienia z innymi kątami, co prowadzi do zastosowania błędnych danych tabelarycznych. W praktyce, niepoprawne obliczenia mogą prowadzić do znacznych strat materiałowych oraz obniżenia jakości produkcji. Dlatego tak istotne jest zachowanie precyzji oraz znajomości podstawowych zasad obliczeń w procesach skrawania, co jest kluczowe dla uzyskania pożądanych efektów oraz zgodności z normami branżowymi.

Pytanie 13

Która komenda odpowiada za przesunięcie punktu odniesienia przedmiotu obrabianego?

A. G17

B. G57

C. G95

D. G33

Odpowiedź G57 jest jak najbardziej trafna, bo ta funkcja w obrabiarkach CNC służy do przesunięcia punktu zerowego naszego przedmiotu. Używając G57, możemy dokładnie określić, gdzie jest ten punkt zerowy w danym układzie współrzędnych. To się mega przydaje, zwłaszcza gdy pracujemy z różnymi detalami, bo dzięki temu każdy z nich można ustawić w swoim miejscu. W branży obróbczej to kluczowe, żeby punkt zerowy był dobrze określony, bo jak go pomylimy, to możemy stracić materiał. Wprowadzając G57, operatorzy łatwiej zarządzają detalami na stole roboczym, co jest zgodne z tym, co robi się najlepiej w obróbce CNC. Dzięki temu możemy mieć większą dokładność i powtarzalność w produkcji.

Pytanie 14

Aby wykonać otwór O8^+0,15 po procesie nawiercania, należy zastosować

A. wiertło kręte.

B. pogłębiacz walcowy.

C. freza palcowa.

D. rozwiertak.

Rozwiertak, mimo że jest narzędziem służącym do powiększania już istniejących otworów, nie jest odpowiedni do wykonywania nowego otworu O8+0,15. Działa on poprzez mechaniczną obróbkę materiału, co często prowadzi do nadmiernego poszerzenia otworu, a nie precyzyjnego wykończenia. W kontekście wytwarzania otworów, kluczowym aspektem jest kontrola średnicy i głębokości, a rozwiertak, tworząc większe luz, nie jest w stanie zapewnić wymaganej dokładności. Pogłębiacz walcowy, z drugiej strony, jest narzędziem używanym do powiększania głębokości otworu, a nie do jego średnicy, co również wyklucza go z możliwości wykonania otworu O8+0,15. W przypadku frezów palcowych, choć mogą być stosowane do obróbki powierzchniowej, ich wykorzystanie do tworzenia otworów w materiałach nie jest standardową praktyką. Stosowanie każdego z tych narzędzi w kontekście otworów o precyzyjnych wymiarach może prowadzić do znacznych odchyleń od zamierzonych parametrów, co w konsekwencji może wpłynąć na jakość wyrobu końcowego oraz jego funkcjonalność. Kluczowe w obróbce jest zrozumienie, jakie narzędzie odpowiada za konkretne zadanie, a wybór niewłaściwego narzędzia może prowadzić do kosztownych błędów i strat czasowych.

Pytanie 15

Aby w programie NC zmienić kierunek interpolacji kołowej z ruchu zgodnego z ruchem wskazówek zegara na przeciwny, funkcję G02 należy zastąpić funkcją

A. G0I

B. G03

C. G00

D. G04

Odpowiedzi G04, G0I oraz G00 nie są zgodne z wymaganiami dotyczącymi zmiany kierunku interpolacji kołowej. G04 to funkcja opóźnienia, która służy do wprowadzenia pauzy w programie, a nie do kierunkowej interpolacji. Użytkownicy mogą błędnie sądzić, że G04 może być użyta w kontekście zmiany kierunku, jednak jej zastosowanie jest całkowicie inne i nie ma związku z ruchem narzędzia. Jeżeli chodzi o G0I, jest to błąd w nazewnictwie; poprawna funkcja to G0, która oznacza ruch najszybszy w linii prostej bez interpolacji. Takie podejście może prowadzić do mylnego wniosku, że G0I mogłoby być użyte do zmiany kierunku, co nie jest zgodne z definicjami standardów G-kodu. G00 z kolei również oznacza ruch najszybszy bez określonego kierunku, a nie interpolation, co jest kluczowe w kontekście tego pytania. Odpowiedzi te mogą wydawać się logiczne, ale nie są zgodne z zasadami programowania CNC, co może prowadzić do błędów w obrabianych detalach. Stosowanie niewłaściwych kodów G skutkuje nieefektywnym działaniem maszyn i obniżeniem jakości produkcji, co jest nieakceptowalne w profesjonalnych procesach wytwórczych.

Pytanie 16

Jaki rodzaj zużycia płytki skrawającej przedstawiono na rysunku?

A. Wyszczerbienie.

B. Deformację plastyczną.

C. Zużycie wrębowe.

D. Wykruszenie.

Wybór nieprawidłowej odpowiedzi może być wynikiem niepełnego zrozumienia różnic między poszczególnymi typami zużycia narzędzi skrawających. Wykruszenie występuje w momencie, gdy fragmenty materiału narzędzia odpadają na skutek nadmiernego obciążenia mechanicznego lub termicznego, co skutkuje nierównomiernym zniszczeniem krawędzi skrawającej. Wyszczerbienie, z drugiej strony, często odnosi się do uszkodzeń, które powstają w wyniku kontaktu narzędzi z twardymi materiałami lub drobnymi zanieczyszczeniami w obrabianym materiale, co prowadzi do łamania i pękania krawędzi bez zmiany ich kształtu w sposób trwały. Zużycie wrębowe jest wynikiem odkształceń na powierzchni narzędzia, które przypominają małe rowki lub wżery, spowodowane działaniem dużych sił skrawających, ale nie prowadzą do trwałego zniekształcenia całej krawędzi płytki. Zrozumienie tych różnych zjawisk jest kluczowe, aby właściwie ocenić stan narzędzi i dostosować parametry procesu skrawania. Często błędne wnioski wynikają z braku doświadczenia w ocenie zużycia narzędzi oraz niezrozumienia zachowań materiałów w procesach obróbczych. Przykładowo, niedostateczne monitorowanie temperatury skrawania może prowadzić do niewłaściwego doboru narzędzi, co skutkuje ich przedwczesnym zniszczeniem. Dlatego zaleca się regularne szkolenia w zakresie technik obróbczych i monitorowania stanu narzędzi, co pozwoli na skuteczniejsze zarządzanie procesem skrawania.

Pytanie 17

Działka elementarna przedstawionego czujnika zegarowego wynosi

A. 1 mm

B. 10 mm

C. 0,01 mm

D. 0,1 mm

Poprawna odpowiedź to 0,01 mm, co wynika z oznaczenia na tarczy czujnika zegarowego, które wskazuje, że jeden pełny obrót wskazówki odpowiada zmianie pomiaru o 1 mm. Działka elementarna, czyli najmniejsza jednostka miary, wynosi 0,01 mm, co oznacza, że przy każdym przesunięciu wskazówki o jedną działkę, zmiana pomiaru wynosi 0,01 mm. Takie czujniki są powszechnie wykorzystywane w mechanice precyzyjnej, inżynierii oraz w pomiarach laboratoryjnych, gdzie konieczne jest uzyskanie dokładności w milimetrach lub nawet poniżej. Zrozumienie działania tego typu narzędzi jest kluczowe dla inżynierów, którzy muszą zapewnić, że ich pomiary są zgodne z określonymi standardami, takimi jak ISO lub DIN, które regulują przyjęte normy jakości i dokładności w produkcji i testowaniu. Dzięki zastosowaniu czujników zegarowych, inżynierowie mogą precyzyjnie monitorować małe zmiany w wymiarach obiektów, co jest szczególnie istotne w procesach kontrolnych.

Pytanie 18

Na ilustracji przedstawiono sposób pomiaru

A. ustawienia bazy obróbkowej.

B. wartości korekcyjnych narzędzia.

C. temperatury narzędzia.

D. chropowatości przedmiotu.

Wybór innej opcji pomiaru wskazuje na nieporozumienia dotyczące podstawowych zasad obróbki mechanicznej. Ustawienia bazy obróbkowej oraz pomiar chropowatości przedmiotu to różne aspekty procesu obróbczego, ale nie dotyczą one wartości korekcyjnych narzędzia. Ustawienia bazy obróbkowej odnoszą się do położenia detalu względem narzędzia, a ich konfigurowanie nie ma bezpośredniego związku z pomiarem precyzyjnych wartości korekcyjnych. Z kolei chropowatość przedmiotu odnosi się do jakości powierzchni, a nie do samej korekcji narzędzia. Kolejna błędna opcja, dotycząca pomiaru temperatury narzędzia, również mija się z celem. Chociaż temperatura narzędzia może wpływać na jego działanie i żywotność, to jednak sama w sobie nie jest bezpośrednim parametrem pomiarowym w kontekście korygowania jego wartości. Często mylone są podejścia mechaniczne z elektronicznymi, co prowadzi do niepoprawnych wniosków. Zrozumienie, że to właśnie pomiar wartości korekcyjnych narzędzia stanowi podstawę precyzyjnej obróbki, jest kluczowe dla efektywności całego procesu produkcyjnego.

Pytanie 19

Aby wykonać zęby w kole ślimakowym (ślimacznicy), powinno się użyć

A. dłutownicy Fellowsa

B. strugarki poprzecznej

C. dłutownicy Maaga

D. frezarki obwiedniowej

Kiedy używasz niewłaściwych narzędzi do wytwarzania zębów na kole ślimakowym, to mogą się zdarzyć poważne błędy w konstrukcji i to obniża wydajność mechanizmów. Dłutownica Fellowsa, mimo że to narzędzie skrawarskie, nie nadaje się do robienia zębów ślimacznicy. Ona jest bardziej do prostszych prac, gdzie nie trzeba aż takiego odwzorowania skomplikowanych kształtów. Strugarka poprzeczna też nie jest odpowiednia, bo działa inaczej, bardziej wzdłuż prostych linii, a to nie spełnia wymagań dotyczących kształtu zębów kół ślimakowych. Wybór dłutownicy Maaga może być lepszy niż poprzednie narzędzia, ale nadal nie daje takiej precyzji, jak frezarka obwiedniowa. Często można zauważyć, że niektórzy nie doceniają skomplikowania geometrii ząbków w przekładniach ślimakowych, co prowadzi do złego doboru narzędzi. Jeśli chcemy mieć wysoką jakość zębów w takich mechanizmach, to musimy używać narzędzi, które są dostosowane do precyzyjnej obróbki, czyli lepiej wybrać zaawansowane frezarki obwiedniowe, a nie proste systemy skrawające.

Pytanie 20

Na rysunku noża tokarskiego strzałką oznaczona jest powierzchnia

A. górna trzonka noża.

B. natarcia.

C. pomocnicza przyłożenia.

D. przyłożenia.

Powierzchnia natarcia noża tokarskiego to naprawdę ważna sprawa, bo to tu dzieje się cała akcja podczas obróbki. To właśnie ten obszar kontaktuje się z materiałem, więc wpływa na jakość skrawania i to, jak długo narzędzie będzie działać. Jak natarcie jest dobrze zaprojektowane, to można uzyskać lepsze parametry, jak prędkość, głębokość czy posuw. Dobre kąty natarcia zmniejszają siły skrawające, co oznacza, że narzędzie nie zużywa się tak szybko i jakość obrabianej powierzchni jest lepsza. W branży tokarskiej, jeżeli mamy noże z odpowiednio zaprojektowaną powierzchnią natarcia, zgodnie z normami, to efektywność produkcji może wzrosnąć, a koszty eksploatacyjne spadną. Moim zdaniem to naprawdę kluczowa sprawa, więc warto o tym pamiętać.

Pytanie 21

Przedstawiony fragment kodu sterującego na frezarkę CNC to

N05 G00 X85 Y51

N10 G00 Z-5

N15 G01 G42 X60 Y30

N20 G01 X18 Y44

N25 G01 X10 Y44

N30 G03 I10 J0 X0 Y34

N35 G00 Z20

N40 M30

A. podprogram.

B. zwykły tekst.

C. program główny.

D. cykl stały.

Odpowiedź "program główny" jest prawidłowa, ponieważ przedstawiony fragment kodu zawiera instrukcje numeryczne, które bezpośrednio kontrolują ruchy narzędzia w frezarce CNC. W programie głównym wpisuje się polecenia takie jak G00 (ruch szybki), G01 (ruch liniowy z prędkością) oraz G03 (ruch łukowy), które są kluczowe dla wykonania operacji frezarskich. Program główny jest odpowiedzialny za zdefiniowanie sekwencji operacji, w tym ścieżek narzędzia i koordynatów (X, Y, Z), które są niezbędne do precyzyjnego wycięcia materiału. W praktyce, program główny jest pierwszym krokiem w procesie obróbczy w technologii CNC, a jego poprawność ma ogromne znaczenie dla efektywności produkcji. Gdyby kod zawierał odwołania do podprogramów (np. M98) lub specyficzne cykle stałe (np. G81 do G89), wtedy mógłby być rozpatrywany jako podprogram lub cykl stały, jednak w tym przypadku mamy do czynienia wyłącznie z instrukcjami typowymi dla programu głównego.

Pytanie 22

Wskazanie mikrometru wynosi

A. 37,40 mm

B. 40,37 mm

C. 41,37 mm

D. 40,87 mm

Niepoprawna odpowiedź może wynikać z nieporozumienia związku między odczytem głównym a wartością na skali noniusza. W przypadku odpowiedzi takich jak 41,37 mm czy 40,37 mm, błąd może być spowodowany niewłaściwym dodawaniem wartości skali lub błędnym identyfikowaniem, która linia na noniuszu odpowiada największej wartości. Z kolei odpowiedź 37,40 mm jest wynikiem błędnego odczytu i kompletnym zignorowaniem wartości głównej, co wskazuje na poważne braki w umiejętności pomiaru. W praktyce, takie błędy mogą prowadzić do znaczących problemów w produkcji, gdzie precyzyjne wymiary są kluczowe dla bezpieczeństwa i funkcjonalności produktów. Użytkownicy muszą zrozumieć, że pomiar mikrometrem wymaga nie tylko technicznych umiejętności, ale również uwagi na detale i zrozumienia, jak różne skale współdziałają ze sobą. Właściwy odczyt skali mikrometru wymaga również praktyki oraz świadomości, że nawet drobne błędy mogą wpłynąć na końcowy wynik pomiaru, co jest szczególnie istotne w kontekście norm ISO dotyczących precyzyjnych pomiarów.

Pytanie 23

Operacje obróbki cieplnej i cieplno-chemicznej wykonywane są na stanowiskach oznaczonym symbolem

Nr operacji	Treść operacji	Stanowisko
1	Ciąć materiał	OT
2	Toczyć	TU
3	Nawęglać	HT
4	Zdjąć warstwę nawęgloną	HT
5	Hartować powierzchniowo	TU
6	Szlifować powierzchnię czołową	S
7	Radełkować	TU
8	Chromować	HT

A. OT

B. HT

C. TU

D. S

Odpowiedzi S, OT i TU nie są poprawne z kilku fundamentalnych powodów. Symbol S oznacza stanowiska, na których prowadzone są operacje związane z obróbką mechaniczną, a nie cieplną czy cieplno-chemiczną. Użycie tego symbolu w kontekście obróbki cieplnej może prowadzić do mylnych wniosków, ponieważ procesy te wymagają specyficznych warunków temperaturowych oraz atmosferycznych, które nie są realizowane na stanowiskach oznaczonych jako S. Z kolei oznaczenie OT sugeruje, że chodzi o operacje technologiczne, które mogą obejmować różnorodne procesy, ale nie odnosi się bezpośrednio do obróbki cieplnej. W efekcie może prowadzić to do mylenia różnych rodzajów obróbek, co jest niebezpieczne, gdyż niewłaściwe przypisanie technologii do stanowisk może skutkować poważnymi defektami w produktach. Odpowiedź TU, choć nieznana w kontekście zawodowym, również nie ma zastosowania w kontekście obróbki cieplnej, co ilustruje brak zrozumienia dla symboliki stosowanej w technologii obróbczej. W branży obróbczej, znajomość symboli i ich znaczenia jest kluczowa dla efektywności procesów produkcyjnych, dlatego ważne jest, aby nie pomijać tych podstawowych informacji.

Pytanie 24

Przedstawiony symbol graficzny jest oznaczeniem uchwytu

A. trójszczękowego samocentrującego.

B. trzypodporowego.

C. trójdzielnego zaciskowego.

D. trójszczękowego pneumatycznego.

Wybór odpowiedzi związanej z uchwytem trójszczękowym pneumatycznym, trójdzielnym zaciskowym lub trzypodporowym wskazuje na nieporozumienie dotyczące różnych typów uchwytów. Uchwyt trójszczękowy pneumatyczny jest systemem, który działa na zasadzie ciśnienia powietrza, jednak zazwyczaj jest on stosowany w aplikacjach, gdzie zależy nam na szybkim i automatycznym mocowaniu detali. To podejście, chociaż skuteczne w niektórych kontekstach, nie zapewnia automatycznego centrowania, co czyni je nieodpowiednim wyborem dla tego pytania. Z kolei uchwyt trójdzielny zaciskowy, mimo że również może pełnić rolę mocowania, nie gwarantuje takiej samej precyzji i automatyzacji jak uchwyt samocentrujący. Posiada on jedynie dwa lub trzy elementy zaciskowe, co ogranicza jego zdolność do centrowania detali. Uchwyt trzypodporowy, z drugiej strony, stosowany jest głównie w kontekście obróbki detali o nieregularnych kształtach, co również sprawia, że nie jest odpowiednim rozwiązaniem w tym przypadku. Ogólnie, typowe błędy wynikają z zamiany funkcji i zastosowań różnych uchwytów, a także z braku zrozumienia, jak różne mechanizmy wpływają na proces obróbczy oraz jakie korzyści wynikają z zastosowania specyficznych typów uchwytów w obrabiarkach. Wiedza na temat różnych typów uchwytów i ich właściwego zastosowania jest kluczowa dla optymalizacji procesów produkcyjnych.

Pytanie 25

Oblicz posuw w milimetrach na minutę, wiedząc, że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw wynosi 0,1 mm/obr. Wykorzystaj zależność: f_t=f₀·n [mm/min]?

A. 0,6 mm/min

B. 6 mm/min

C. 60 mm/min

D. 600 mm/min

Poprawna odpowiedź to 60 mm/min. Obliczenie posuwu minutowego polega na zastosowaniu wzoru ft=f0·n, gdzie f0 to posuw na obrót (0,1 mm/obr), a n to prędkość obrotowa (600 obr/min). Podstawiając wartości, otrzymujemy: ft = 0,1 mm/obr * 600 obr/min = 60 mm/min. Zrozumienie tej zależności jest kluczowe w procesach obróbczych, ponieważ posuw wpływa na wydajność i jakość obróbki. Odpowiedni dobór posuwu w zależności od materiału obrabianego i narzędzi skrawających pozwala na optymalizację procesu produkcji oraz minimalizację zużycia narzędzi. W praktyce, w branży obróbczej, kluczowe jest również uwzględnienie parametrów takich jak chłodzenie i jakość narzędzi, co ma bezpośredni wpływ na efektywność skrawania. W standardach branżowych, takich jak ISO, określane są zalecane wartości posuwów dla różnych materiałów, co może stanowić pomoc w doborze odpowiednich ustawień dla tokarek i innych obrabiarek.

Pytanie 26

Która funkcja przygotowawcza umożliwia synchronizację ruchu noża z obrotami wrzeciona i jest odpowiednia do programowania toczenia gwintu?

A. G33

B. G03

C. G04

D. G90

Odpowiedzi G03, G04 i G90 są niepoprawne z różnych powodów, które wynikają z niepełnego zrozumienia zastosowania funkcji przygotowawczych w kontekście toczenia gwintów. G03 to polecenie, które inicjuje ruch okrężny w kierunku przeciwnym do ruchu wskazówek zegara, co jest użyteczne w przypadku operacji takich jak frezowanie lub toczenie konturów, ale nie ma zastosowania w kontekście gwintowania, gdzie wymagana jest precyzyjna synchronizacja ruchu narzędzia z obrotami wrzeciona. G04 to funkcja przestoju, która pałuje na czas bez ruchu narzędzia, co jest zupełnie nieprzydatne w toczeniu gwintów, gdzie ciągły ruch jest kluczowy dla uzyskania poprawnego profilu gwintu. Z kolei G90 to tryb programowania, który ustawia maszyny w tryb bezwzględny, co oznacza, że wszystkie pozycje są określane względem stałych punktów odniesienia, co również nie odnosi się do specyfiki toczenia gwintów, które wymaga precyzyjnego posuwu w zależności od prędkości obrotowej wrzeciona. Wybierając nieodpowiednie polecenia, operatorzy mogą napotkać problemy z jakością gwintów, co prowadzi do odrzucenia detali oraz zwiększenia kosztów produkcji. Zrozumienie tej tematyk jest kluczowe, zwłaszcza w kontekście dbałości o jakość w procesach obróbczych, co stanowi fundament nowoczesnego przemysłu.

Pytanie 27

W którym z wymienionych bloków znajdują się funkcje ustawiające wrzeciono?

A. T4 D4

B. G91 G00 X100

C. G11 X50 Z80

D. M4 S900

Odpowiedź G91 G00 X100 jest prawidłowa, ponieważ zawiera kod G91, który oznacza tryb względny, a także komendę G00, która jest używana do ruchów szybkich. W tym przypadku, X100 wskazuje na przesunięcie w osi X o 100 jednostek w trybie względnym. Funkcje ustawcze wrzeciona w kontekście programowania CNC są kluczowe dla precyzyjnego ustawienia narzędzia i prowadzenia operacji obróbczych. W praktyce oznacza to, że jeśli chcesz szybko ustawić pozycję narzędzia do obróbki przed rozpoczęciem procesu, używasz G00, aby osiągnąć pożądany punkt. Używając G91, programista zapewnia, że przemieszczenie jest obliczane w odniesieniu do bieżącej pozycji, co zwiększa elastyczność przy planowaniu ścieżki narzędzia. Właściwe zastosowanie tych kodów zgodnie z normami ISO 6983 jest niezbędne do efektywnego programowania maszyn CNC.

Pytanie 28

Podzielnicę wykorzystuje się przy procesie frezowania

A. listew zębatych

B. wielokątów

C. gwintów wewnętrznych

D. ślimaków

Podzielnica jest narzędziem stosowanym w procesie frezowania, szczególnie w kontekście obróbki wielokątów. Umożliwia ona precyzyjne podziałanie materiału, co jest kluczowe dla osiągnięcia pożądanych kształtów i wymiarów. Frezowanie wielokątów za pomocą podzielnicy pozwala na uzyskanie dokładnych kątów oraz równo rozłożonych ścianek, które są niezbędne w wielu zastosowaniach inżynieryjnych. Na przykład, w produkcji elementów do maszyn, takich jak obudowy czy uchwyty, precyzyjne wykonanie wielokątów ma istotne znaczenie dla ich funkcjonalności i estetyki. Dobre praktyki w zakresie frezowania wielokątów zalecają korzystanie z podzielnicy w celu skrócenia czasu obróbki oraz zwiększenia dokładności wymiarowej. Warto również podkreślić, że korzystanie z podzielnicy jest zgodne z normami jakościowymi, takimi jak ISO, które kładą nacisk na efektywność i precyzję w procesach obróbczych. W związku z tym, odpowiedź "wielokątów" jest nie tylko poprawna, ale także odzwierciedla zrozumienie zaawansowanych technik obróbczych.

Pytanie 29

Na której obrabiarce wykonuje się zamieszczony na rysunku wielowypust wewnętrzny?

A. Nakiełczarce.

B. Szlifierce.

C. Tokarce.

D. Przeciągarce.

Wybór przeciągarki jako maszyny do wykonania wielowypustu wewnętrznego jest jak najbardziej prawidłowy. Przeciągarka, dzięki swojej konstrukcji, umożliwia formowanie precyzyjnych profili wewnętrznych poprzez przeciąganie materiału, co jest kluczowe w wielu procesach obróbczych. To urządzenie jest często wykorzystywane w przemyśle metalowym do produkcji części wymagających skomplikowanych kształtów, takich jak wały, tuleje czy specjalistyczne złącza. Przeciąganie pozwala na uzyskanie wysokiej dokładności wymiarowej oraz gładkości powierzchni, co jest istotne z punktu widzenia dalszej obróbki i zastosowania elementów w gotowych produktach. Dodatkowo, proces ten jest często stosowany w produkcji seryjnej, gdzie efektywność i powtarzalność są kluczowe. Warto zaznaczyć, że przeciągarka jest w pełni zgodna z normami dotyczącymi obróbki plastycznej materiałów, co podkreśla jej znaczenie w branży.

Pytanie 30

Przedstawione na ilustracji narzędzie służy do

A. nagniatania powierzchni.

B. szlifowania otworu.

C. polerowania zaokrągleń.

D. pomiaru punktu zerowego.

Odpowiedź, która wskazuje na pomiar punktu zerowego, jest jak najbardziej na miejscu. Wskaźnik zegarowy na ilustracji to ważne narzędzie używane w precyzyjnej obróbce skrawaniem. Z mojego doświadczenia, korzystanie z tego wskaźnika naprawdę pomaga w dokładnym ustawieniu narzędzi i detali, co jest kluczowe, aby produkty były wysokiej jakości. Wskaźnik zegarowy działa tak, że pokazuje różnice w wysokości lub położeniu przedmiotu w stosunku do ustalonego punktu odniesienia. Dzięki niemu operator maszyny może robić precyzyjne pomiary. Na przykład, gdy używamy tokarki, ważne jest, żeby narzędzie skrawające było ustawione na odpowiedniej wysokości względem osi obrotowej detalu. Jeśli to zrobimy źle, mogą pojawić się błędy w obróbce. Ta precyzja to coś, co wiele osób w branży mocno podkreśla, bo ciągłe monitorowanie i kalibracja narzędzi to podstawa, by wszystko działało jak należy.

Pytanie 31

Jakiego rodzaju obrabiarki są najczęściej wykorzystywane w masowej produkcji gwintów zewnętrznych na prętach?

A. Walcarki

B. Przeciągarki

C. Tokarki uniwersalnej

D. Frezarki obwiedniowej

Przeciągarki, tokarki uniwersalne oraz frezarki obwiedniowe są maszynami, które mogą być używane do obróbki metalu, jednak ich zastosowanie do produkcji gwintów zewnętrznych na prętach nie jest optymalne. Przeciągarki są wykorzystywane głównie do obróbki długich, cienkowalowanych produktów, ale nie oferują tak wysokiej efektywności w formowaniu gwintów jak walcarki. Ich główną funkcją jest wydłużanie materiału, co nie przekłada się na możliwość masowej produkcji gwintów. Tokarki uniwersalne, choć mogą być używane do wytwarzania gwintów poprzez skrawanie, są znacznie wolniejsze w porównaniu do walcowania, co czyni je mniej efektywnymi w zastosowaniach masowych. Dodatkowo, proces skrawania wiąże się z większym zużyciem narzędzi oraz generowaniem odpadów, co podnosi koszty produkcji. Z kolei frezarki obwiedniowe są specjalistycznymi maszynami do obróbki konturowej, a ich zdolność do wytwarzania gwintów jest ograniczona i bardziej skomplikowana, co również sprawia, że nie są one preferowane w masowej produkcji. Zrozumienie, które maszyny są najbardziej odpowiednie do określonych procesów produkcyjnych, jest kluczowe dla optymalizacji wydajności i efektywności operacyjnej.

Pytanie 32

Odczytaj wynik pomiaru na przedstawionym głębokościomierzu.

A. 11,50 mm

B. 50,50 mm

C. 31,00 mm

D. 1,15 mm

Widzisz, odpowiedź 11,50 mm jest rzeczywiście dobra. Kiedy odczytujesz wynik z głębokościomierza, warto zwrócić uwagę na oba elementy: liniał główny i noniusz. W tym przypadku liniał pokazuje 11 mm, a noniusz dodaje jeszcze 0,50 mm. Jak się to zsumuje, to wychodzi wspomniane 11,50 mm. Tego typu pomiarów używa się na co dzień w inżynierii oraz w laboratoriach, gdzie dokładność jest naprawdę ważna. No i trzeba pamiętać o błędach paralaksy, bo one mogą zepsuć dokładność pomiaru. Dlatego dobrze jest spojrzeć na poziomie pomiaru, by uniknąć takich sytuacji. A regularna kalibracja sprzętu to podstawa, by wyniki były wiarygodne i precyzyjne.

Pytanie 33

Który z podanych materiałów na ostrza narzędzi skrawających pozwala na toczenie stali z najwyższą prędkością skrawania?

A. Stal narzędziowa stopowa

B. Stal narzędziowa niestopowa

C. Stal szybkotnąca

D. Węgliki spiekane

Stal niestopowa narzędziowa, stal szybkotnąca oraz stal stopowa narzędziowa to materiały, które posiadają swoje unikalne właściwości, lecz nie są dostosowane do toczenia stali z maksymalnymi prędkościami skrawania. Stal niestopowa narzędziowa charakteryzuje się dobrą twardością, ale jej odporność na wysoką temperaturę jest ograniczona w porównaniu do węglików spiekanych. W wyniku wysokich temperatur generowanych podczas skrawania, stal niestopowa może szybko tracić swoje właściwości użytkowe, co prowadzi do szybszego zużycia narzędzia. Stal szybkotnąca, chociaż zaprojektowana do pracy przy wyższych prędkościach, również nie osiąga takich parametrów, jak węgliki spiekane, a jej zastosowanie w toczeniu stali wymaga dokładnego monitorowania, co ogranicza efektywność produkcji. Z kolei stal stopowa narzędziowa, mimo że oferuje poprawione właściwości w porównaniu do stali niestopowej, wciąż nie jest w stanie konkurować z węglikami spiekanymi pod względem długości życia narzędzi i stabilności skrawania. Typowym błędem myślowym w wyborze tych materiałów jest niedocenianie znaczenia odporności na ciepło oraz twardości, które są kluczowymi czynnikami przy wyborze narzędzi skrawających do intensywnych procesów takich jak toczenie, co skutkuje nieefektywnym skrawaniem i potencjalnymi stratami w produkcji.

Pytanie 34

Pryzmę wykorzystuje się najczęściej do identyfikacji obrabianych elementów w procesach realizowanych na

A. walcarkach

B. gwinciarkach

C. tokarkach

D. frezarkach

Tokarki, walcarki oraz gwinciarki to maszyny, które również są powszechnie wykorzystywane w obróbce materiałów, jednak ich zasady działania i zastosowanie różnią się od frezarek. Tokarki, na przykład, operują na zasadzie obrotu przedmiotu obrabianego, co sprawia, że ich główną funkcją jest formowanie cylindrycznych kształtów. W przypadku tokarek, do mocowania używa się często uchwytów, które nie są w stanie zapewnić takiej samej wszechstronności jak pryzma na frezarce. Walcarki z kolei są używane głównie do formowania blach i prętów poprzez ich walcowanie, co również nie wymaga zastosowania pryzmy. Z kolei gwinciarki służą do wytwarzania gwintów w materiałach, co także nie wiąże się z używaniem pryzmy, jak ma to miejsce w frezarkach. Często mylnie przyjmuje się, że każdy typ obróbki wymaga podobnych metod mocowania, co prowadzi do nieefektywności w procesach produkcyjnych. Kluczowe jest zrozumienie, że różne maszyny wymagają specyficznych podejść w zakresie mocowania, co jest ściśle związane z ich konstrukcją i przeznaczeniem. Zastosowanie pryzmy powinno być związane z konkretnymi operacjami, takimi jak frezowanie, gdzie precyzyjne mocowanie w wielu płaszczyznach jest niezbędne dla uzyskania pożądanych rezultatów jakościowych.

Pytanie 35

Na przedstawionym rysunku literą s oznaczony jest kąt

A. natarcia noża tokarskiego.

B. ostrza noża tokarskiego.

C. przystawienia noża tokarskiego.

D. wierzchołkowy noża tokarskiego.

Wybór nieprawidłowych odpowiedzi, takich jak kąt natarcia noża tokarskiego, może wynikać z nieporozumienia dotyczącego terminologii używanej w obróbce skrawaniem. Kąt natarcia odnosi się do kąta, pod jakim narzędzie wchodzi w kontakt z obrabianym materiałem, co jest zupełnie innym pojęciem niż kąt wierzchołkowy. Zrozumienie różnicy między tymi kątami jest kluczowe dla prawidłowego doboru narzędzi i parametrów skrawania. Kąt przystawienia, oznaczający kąt, pod jakim narzędzie jest ustawione względem obrabianego przedmiotu, również nie ma nic wspólnego z kątem wierzchołkowym i jego nieprawidłowe zrozumienie prowadzi do błędnych założeń. Ostrze noża tokarskiego natomiast odnosi się do fizycznej krawędzi, która wykonuje skrawanie, co również nie powinno być mylone z kątami narzędziowymi. W praktyce, błędne rozumienie kątów skrawających może prowadzić do niewłaściwego doboru narzędzi oraz parametrów skrawania, co w konsekwencji skutkuje obniżoną jakością obróbki oraz zwiększonym zużyciem narzędzi. Dlatego tak ważne jest, aby wcześniejsze zrozumienie geometrii narzędzi skrawających i ich wpływu na proces obróbczy było solidne, co pozwoli na skuteczną i bezpieczną pracę w obszarze obróbki skrawaniem.

Pytanie 36

Sposób realizacji procesów obróbczych do wykonania gwintu wewnętrznego na tokarce uniwersalnej powinien obejmować następujące etapy:

A. nawiercanie, wiercenie, fazowanie krawędzi, gwintowanie

B. wiercenie, nawiercanie, gwintowanie

C. nawiercanie, wiercenie, gwintowanie, fazowanie krawędzi

D. wiercenie, gwintowanie, fazowanie krawędzi

Jeśli wybierzesz niewłaściwą sekwencję operacji, to może się okazać, że gwint wewnętrzny wyjdzie kiepsko, a to w obróbce skrawaniem jest dosyć istotna sprawa. Niektóre osoby pomijają kluczowe etapy, a to wpływa na jakość końcowego produktu. Wiercenie to oczywiście ważna część, ale nawiercenie, jako pierwszy krok, też jest istotne, bo przecież musimy mieć odpowiedni otwór o mniejszej średnicy. Jak zignorujesz fazowanie krawędzi, to ryzykujesz uszkodzenie narzędzi do gwintowania, a to zdecydowanie zwiększa szansę na błędy przy gwintowaniu. Również kolejność działań ma mega znaczenie; jeśli zaczniesz gwintowanie przed nawierceniem i wierceniem, narzędzie może mieć problem z robotą. Użycie złej sekwencji może doprowadzić do tego, że elementy się nie będą pasować, a to skutkuje złym połączeniem w mechanizmach. Z własnego doświadczenia mogę powiedzieć, że znajomość sekwencji operacji jest kluczowa dla efektywności produkcji i redukcji strat materiałowych oraz czasowych, co przecież dobrze zna każdy, kto działa w branży obróbczej.

Pytanie 37

Jakie narzędzie należy zastosować do pomiaru wałka o średnicy ϕ16h7_(-0,018)?

A. mikrometru wewnętrznego

B. suwmiarki uniwersalnej

C. macek wewnętrznych

D. sprawdzianu szczękowego

Macek wewnętrznych to nie najlepszy wybór do pomiaru średnicy wałków z tolerancją h7. Generalnie, macek wewnętrznych używa się do mierzenia wewnętrznych średnic otworów, a nie do oceny zewnętrznych wymiarów wałków. Używanie ich w ten sposób może prowadzić do błędów w pomiarach i niezgodności z normami. Suwmiarka uniwersalna, chociaż może być użyta do mierzenia średnic, to nie daje takiej dokładności i powtarzalności jak sprawdzian szczkowy, szczególnie przy detalach, które mają wysokie wymagania tolerancyjne. Mikrometr wewnętrzny, chociaż jest bardzo precyzyjny, to jednak służy do pomiarów średnic wewnętrznych, więc nie nadaje się do mierzenia średnic zewnętrznych wałków. Często spotykane błędy w tym temacie wynikają z braku zrozumienia specyfikacji tolerancji oraz złego doboru narzędzi do rodzaju wytwarzanych detali. W praktyce inżynieryjnej ważne jest, by dobierać narzędzia pomiarowe zgodnie z wymaganiami technicznymi, żeby zapewnić jakość i precyzję produkcji.

Pytanie 38

Procesem obróbki wykończeniowej nawierzchni przy użyciu narzędzi szlifierskich, który prowadzi do osiągnięcia wysokiej precyzji wymiarowej oraz kształtowej, a także niskiej chropowatości, jest

A. nagniatanie

B. szlifowanie

C. docieranie

D. przepychanko

Przepychanie to technika, która polega na mechanicznej obróbce materiału w celu usunięcia nadmiaru lub niedoskonałości, jednak nie ma ona na celu uzyskania precyzyjnych wymiarów ani niskiej chropowatości powierzchni. Działanie to może prowadzić do zniekształceń w strukturze materiału, co jest sprzeczne z wymaganiami dotyczącymi dokładności obróbczej. Docieranie jest natomiast procesem, który może poprawić jakość powierzchni, ale nie jest to technika, która zapewnia tak wysoką precyzję wymiarową jak szlifowanie. Docieranie jest często stosowane do wykańczania połączeń i uzyskiwania lepszego dopasowania, jednak jego efekty są mniej przewidywalne i mogą nie spełniać rygorystycznych norm jakości. Nagniatanie to technika, która służy do zmiany kształtu materiału pod wpływem siły, co ma na celu zwiększenie twardości powierzchni, ale także nie jest to metoda, która skutecznie redukuje chropowatość czy zapewnia precyzyjne wymiary. Użytkownicy często mogą mylić te techniki z szlifowaniem, zakładając, że wszystkie formy obróbki mechanicznej prowadzą do poprawy właściwości materiałów. To prowadzi do istotnych błędów w planowaniu procesów produkcyjnych oraz do nieefektywności w uzyskiwaniu wymaganych standardów jakości. W przemyśle, gdzie precyzja i jakość są kluczowe, wybór odpowiedniej metody obróbczej ma fundamentalne znaczenie, a niewłaściwe podejście może prowadzić do znacznych strat finansowych oraz obniżenia jakości produktów.

Pytanie 39

Stół obrotowy magnetyczny jest wykorzystywany do przytrzymywania płaskich elementów podczas obróbki na

A. tokarce

B. strugarce

C. szlifierce

D. frezarce

Wybór tokarki, frezarki czy strugarki do obróbki z użyciem stołu obrotowego magnetycznego to zły strzał z paru powodów. Tokarka zajmuje się obrabianiem cylindrycznych materiałów, gdzie ważne jest obracanie detalu na wrzecionie, a nie mocowanie na płaskiej powierzchni, więc stół obrotowy właściwie nie jest tam potrzebny. Frezarka, choć może obrabiać płaskie powierzchnie, korzysta z mocowania mechanicznego albo imadła, a nie z systemu magnetycznego. A strugarka, to już totalnie inna historia, bo skupia się na usuwaniu materiału wzdłuż detalu, więc stół magnetyczny w ogóle nie ma sensu. Ważne jest, żeby rozumieć jak różne maszyny działają, bo to pomoże przy wyborze odpowiednich narzędzi. Użycie stołu obrotowego w niewłaściwy sposób może obniżyć jakość obróbki, a co gorsza, stwarza ryzyko urazu, gdy detal jest zamocowany źle i może się odczepić w trakcie pracy.

Pytanie 40

Punkt wymiany narzędzia na przedstawionym rysunku oznaczony jest cyfrą

A. 4

B. 2

C. 1

D. 3

Niewłaściwe odpowiedzi mogą wynikać z kilku typowych błędów interpretacyjnych. W przypadku zaznaczenia cyfr 1, 2 lub 3, istnieje możliwość, że osoby odpowiadające miały trudności z dokładnym zrozumieniem prezentowanego rysunku. Każda z tych cyfr odnosi się do różnych komponentów maszyny, co może prowadzić do zamieszania. Często zdarza się, że osoby mylnie identyfikują elementy, które są w pobliżu punktu wymiany narzędzia, co może wskazywać na brak doświadczenia w pracy z danym urządzeniem lub po prostu na nieuwagę. Ważne jest, aby podczas analizy rysunków technicznych zwracać szczególną uwagę na oznaczenia i ich konteksty. Punkt wymiany narzędzia pełni ważną rolę w zapewnieniu, że operacje obróbcze są wykonywane w odpowiedni sposób, a błędna identyfikacja tego elementu może prowadzić do poważnych błędów, takich jak czasowe przestoje w produkcji czy uszkodzenie narzędzi. Zrozumienie, jak działa maszyna oraz jak są oznaczone poszczególne jej elementy, jest kluczowe dla każdego technika. Tylko poprzez gruntowne zapoznanie się z dokumentacją i schematami urządzenia można uniknąć takich pomyłek. Rekomenduje się również regularne szkolenie w zakresie obsługi maszyn oraz zachowanie ostrożności przy interpretacji oznaczeń na rysunkach technicznych.
