Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 5 maja 2026 11:09
Data zakończenia: 5 maja 2026 11:17

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką rezystancję ma świecąca żarówka, której napięcie nominalne wynosi 230 V, a moc to 100 W?

A. 460 ?

B. 2,3 ?

C. 23 k?

D. 529 ?

Odpowiedź 529 Ω jest całkiem trafna. Użyliśmy wzoru Ohma, by połączyć moc (P), napięcie (U) i rezystancję (R). Jak to się zapisuje? Łatwo, P = U²/R i stąd mamy R = U²/P. Dla napięcia 230 V i mocy 100 W, jak to obliczyłeś, wychodzi nam 529 Ω. To mówi nam, że żarówka przy takim napięciu ma opór 529 Ω, co jest istotne przy układaniu obwodów elektrycznych. Z mojego doświadczenia, wiedza o rezystancji żarówek pozwala lepiej zaplanować cały obwód, zwłaszcza kiedy chodzi o dobór przewodów i zabezpieczeń. W oświetleniu ważne, żeby przewody były odpowiednio dostosowane do obciążenia, a te obliczenia są kluczowe dla bezpieczeństwa i efektywności energetycznej w instalacjach elektrycznych. W sumie, te standardy, jak IEC 60598, przypominają, jak ważne są te rzeczy w praktyce.

Pytanie 2

W systemie mechatronicznym interfejs komunikacyjny ma na celu łączenie

A. programatora z siłownikiem

B. silnika z pompą hydrauliczną

C. grupy siłowników z modułem rozszerzającym

D. programatora ze sterownikiem

Interfejs komunikacyjny w systemie mechatronicznym pełni kluczową rolę w umożliwieniu wymiany informacji pomiędzy różnymi komponentami systemu. W przypadku poprawnej odpowiedzi, czyli połączenia sterownika z programatorem, mamy do czynienia z fundamentalnym aspektem integracji i automatyzacji. Sterownik, jako serce systemu mechatronicznego, interpretuje dane z czujników i generuje sygnały sterujące do różnych elementów wykonawczych, takich jak siłowniki czy pompy. Programator natomiast dostarcza odpowiednie algorytmy i logikę działania, co pozwala na precyzyjne sterowanie procesami. Przykładem zastosowania może być system automatyzacji w zakładzie produkcyjnym, gdzie sterownik komunikuje się z programatorem, aby precyzyjnie kontrolować cykl pracy maszyn. Tego typu komunikacja opiera się na standardach, takich jak CAN, Modbus czy Profibus, które zapewniają niezawodność i skalowalność systemów mechatronicznych. Przy odpowiedniej konfiguracji interfejsu komunikacyjnego możliwe jest również zdalne monitorowanie i diagnostyka, co podnosi efektywność operacyjną.

Pytanie 3

Pomiary izolacyjności w instalacjach elektrycznych realizuje się

A. omomierzem

B. laboratoryjnym mostkiem Thomsona

C. megaomomierzem

D. technicznym mostkiem Thomsona

Pomiary rezystancji izolacji instalacji elektrycznej wykonuje się za pomocą megaomomierza, który jest specjalistycznym urządzeniem zaprojektowanym do oceny stanu izolacji. Megaomomierze działają na zasadzie generowania wysokiego napięcia, co pozwala na dokładne zmierzenie rezystancji izolacyjnej. Zgodnie z normami PN-EN 61557, pomiar rezystancji izolacji jest kluczowym elementem w ocenie bezpieczeństwa instalacji elektrycznych. W praktyce, podczas regularnych kontroli, technicy zalecają wykonywanie takich pomiarów co najmniej raz na rok, aby zminimalizować ryzyko awarii spowodowanych uszkodzeniem izolacji. Pomiary te są szczególnie istotne w obiektach przemysłowych, gdzie występują różne czynniki zewnętrzne mogące wpływać na stan izolacji, takie jak wilgoć, zanieczyszczenia czy zmiany temperatury. W przypadku stwierdzenia niskiej rezystancji, może to wskazywać na degradację materiału izolacyjnego, co wymaga podjęcia działań naprawczych.

Pytanie 4

W powyższym układzie stycznik K1 włącza się tylko wtedy, gdy przycisk S1 jest wciśnięty. Zwolnienie przycisku S1 nie wyłącza K1. Przyczyną błędnego działania układu jest

A. uszkodzony stycznik K1.

B. uszkodzony przycisk S1.

C. błędne podłączenie styku zwiernego K1.

D. błędne podłączenie cewki stycznika K1.

Wybór uszkodzonego stycznika K1 jako przyczyny problemu jest dość błędny, bo nie bierze pod uwagę ważnych aspektów, które mogą wyjaśnić sytuację. Jasne, uszkodzony stycznik może powodować różne awarie, ale w twoim przypadku problem leży gdzie indziej – nie ma podtrzymania, a to niekoniecznie oznacza uszkodzenie. Możliwe, że coś jest nie tak z podłączeniem cewki K1, ale to też nie tłumaczy, dlaczego stycznik wydaje się działać mimo zwolnienia przycisku. Co do przycisku S1, to jego uszkodzenie nie ma sensu – przecież gdyby był zepsuty, to wcale by nie włączał stycznika. Często w takich sytuacjach ludzie koncentrują się na uszkodzeniach sprzętu, zamiast przyjrzeć się, jak wszystko ze sobą współpracuje. Kluczowe jest zrozumienie, że to nie uszkodzenia, ale błędne połączenia są najczęstszą przyczyną problemów w automatyce.

Pytanie 5

Jakie rozwiązanie pozwala na zwiększenie prędkości ruchu tłoka w siłowniku pneumatycznym?

A. zawór zwrotny

B. zawór szybkiego spustu

C. przełącznik obiegu

D. zawór podwójnego sygnału

Zawór szybkiego spustu to naprawdę ważny element w systemach pneumatycznych. Jego główną rolą jest szybkie obniżenie ciśnienia w siłownikach. Dzięki temu tłok porusza się znacznie szybciej. Działa to tak, że sprężone powietrze ma szybki ujście, co pozwala na błyskawiczne zwolnienie siłownika. W praktyce, takie zawory są super przydatne, na przykład w przemyśle motoryzacyjnym czy automatyzacji produkcji, gdzie czas reakcji jest mega istotny. Zgodnie z normami ISO 4414, odpowiednio zainstalowany zawór szybkiego spustu powinien być standardem w każdej instalacji pneumatycznej, żeby zwiększyć wydajność i bezpieczeństwo. Jeżeli system jest dobrze zaprojektowany i wykorzystuje te zawory, to może to znacznie poprawić efektywność produkcji, a przy okazji obniżyć zużycie energii i skrócić czas cyklu procesów.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

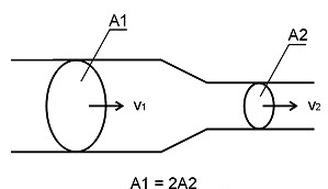

Dla podanego na rysunku przewodu rurowego prędkość przepływu cieczy w przekroju A1 wynosi

A. V1 = 0,5 V2

B. V1 = 0,25 V2

C. V1 = 4 V2

D. V1 = 2 V2

Poprawna odpowiedź V1 = 0,5 V2 wynika z zasady ciągłości przepływu, która jest fundamentem hydrauliki i mechaniki płynów. Zgodnie z tą zasadą, w zamkniętym układzie przewodów, iloczyn prędkości przepływu cieczy i przekroju poprzecznego rury pozostaje stały. Oznacza to, że dla nieściśliwych płynów, gdy przekrój A1 jest dwa razy większy niż A2, prędkość V1 musi być dwa razy mniejsza niż V2, aby zrównoważyć równanie A1 * V1 = A2 * V2. W praktyce, zasada ta jest niezwykle istotna w inżynierii hydraulicznej, gdzie projektowanie systemów rur i przewodów musi uwzględniać różnice w przekrojach, aby zapewnić optymalny przepływ i minimalizację strat ciśnienia. Przykładowo, w systemach nawadniających, dobór odpowiednich średnic rur w zależności od wymagań przepływu cieczy jest kluczowy dla efektywności całego systemu. Warto również zwrócić uwagę na zastosowanie tej zasady w projektach związanych z instalacjami przemysłowymi, gdzie kontrolowanie przepływu cieczy ma ogromne znaczenie dla bezpieczeństwa i wydajności zakładów.

Pytanie 8

Układ przedstawiony na schemacie wymaga zasilania

A. olejem hydraulicznym i napięciem przemiennym.

B. sprężonym powietrzem i napięciem przemiennym.

C. sprężonym powietrzem i napięciem stałym.

D. olejem hydraulicznym i napięciem stałym.

Zasilanie układu pneumatycznego wymaga dostarczenia sprężonego powietrza, co jest kluczowe dla jego prawidłowego funkcjonowania. Układy pneumatyczne są powszechnie stosowane w przemyśle do automatyzacji procesów, gdzie sprężone powietrze służy jako medium robocze. W przedstawionym schemacie obecność tranzystora wskazuje na zastosowanie napięcia stałego, co jest standardem w przypadku sterowania elektronicznego. W praktyce, takie układy mogą być wykorzystywane w robotyce, gdzie precyzyjne sterowanie ruchem jest kluczowe. Poprawna kombinacja sprężonego powietrza i napięcia stałego zapewnia optymalną wydajność oraz niezawodność systemów automatyki przemysłowej. Zgodnie z normami ISO 4414, układy pneumatyczne powinny być projektowane z uwzględnieniem bezpieczeństwa oraz efektywności energetycznej, co jeszcze bardziej podkreśla znaczenie zrozumienia ich zasilania.

Pytanie 9

Silnik liniowy przekształca

A. energię mechaniczną w energię elektryczną

B. energię elektryczną w energię mechaniczną

C. ruch obrotowy w ruch liniowy

D. ruch liniowy w ruch obrotowy

Silnik liniowy to urządzenie, które bezpośrednio przekształca energię elektryczną w ruch mechaniczny w linii prostej. Działa na zasadzie generowania siły wzdłuż swojej osi, co pozwala na bezpośrednie przemieszczanie obiektów bez potrzeby używania mechanizmów przekładniowych, jak w przypadku silników obrotowych. Przykładem zastosowania silników liniowych są systemy transportu w przemyśle, takie jak linie montażowe, gdzie precyzyjne ruchy liniowe są niezbędne do efektywnej produkcji. Innym przykładem są pociągi maglev, które dzięki silnikom liniowym poruszają się z dużymi prędkościami, eliminując tarcie i zwiększając efektywność energetyczną. Przy projektowaniu silników liniowych wykorzystuje się standardy dotyczące bezpieczeństwa i efektywności, takie jak normy IEC oraz ISO, co zapewnia nie tylko wysoką wydajność, ale również niezawodność w działaniu. W praktyce, silniki liniowe znajdują zastosowanie w robotyce, automatyce oraz nowoczesnych systemach transportowych, co tylko podkreśla ich znaczenie w dzisiejszym przemyśle.

Pytanie 10

Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?

A. C.

B. B.

C. D.

D. A.

Poprawna odpowiedź to element oznaczony literą A, którym jest wyłącznik nadprądowy trójfazowy o charakterystyce B i prądzie znamionowym 16A. Wyłączniki nadprądowe są kluczowym elementem w systemach elektrycznych, ponieważ zabezpieczają obwody przed przeciążeniem oraz zwarciem. W przypadku przeciążenia, wyłącznik automatycznie rozłącza obwód, zapobiegając uszkodzeniom urządzeń oraz pożarom. W schemacie zaznaczone miejsce wymaga zastosowania wyłącznika odpowiedniego dla trójfazowego układu z prądem znamionowym 16A. W praktyce, dobór wyłącznika powinien być uzależniony od charakterystyki obciążenia, rodzaju instalacji oraz wymagań normatywnych, takich jak PN-IEC 60947-2. Zastosowanie wyłącznika o charakterystyce B jest standardem w obiegach z dużymi przyrządami startowymi, gdyż zapewnia odpowiednią ochronę w trakcie rozruchu. Wiedza na temat doboru wyłączników nadprądowych jest niezbędna dla każdego elektryka oraz inżyniera zajmującego się projektowaniem instalacji elektrycznych.

Pytanie 11

Przy pracy z urządzeniami, które są zasilane, należy używać narzędzi izolowanych oznaczonych

A. symbolem podwójnego trójkąta z określoną wartością napięcia

B. symbolem kwadratu z określoną wartością napięcia

C. zielonym kolorem z żółtą obręczą

D. napisem "narzędzie bezpieczne"

Stosowanie narzędzi izolowanych w pracy z urządzeniami pod napięciem jest niezwykle istotne dla zapewnienia bezpieczeństwa, jednak nie wszystkie oznaczenia są równoznaczne z właściwym zabezpieczeniem. Odpowiedzi wskazujące na kolor zielony z żółtym pierścieniem, znak kwadratu z wartością napięcia czy napis "narzędzie bezpieczne" nie mają podstaw w powszechnie uznawanych standardach. Narzędzia oznaczone kolorem zielonym z żółtym pierścieniem mogą sugerować, że są one przeznaczone do użytku w określonych warunkach, ale nie dostarczają konkretnej informacji o ich odporności na napięcie, co jest kluczowe w pracy z elektrycznością. Z kolei oznaczenie kwadratu z wartością napięcia może być mylące, ponieważ nie określa ono, czy narzędzie jest rzeczywiście izolowane, a tylko wskazuje na parametry, które mogą być różne w zależności od zastosowania. Ponadto, napis "narzędzie bezpieczne" nie jest standardowym oznaczeniem w branży, co może prowadzić do fałszywego poczucia bezpieczeństwa u użytkowników. Wiele osób myśli, że wystarczy jedynie odpowiedni kolor lub napis, aby zapewnić sobie bezpieczeństwo. Takie myślenie jest błędne, ponieważ bezpieczeństwo w pracy z elektrycznością wymaga dokładnej znajomości specyfikacji narzędzi oraz ich zastosowania. Kluczowe jest, aby operatorzy sprzętu byli świadomi, że tylko narzędzia oznaczone z zachowaniem norm, takich jak podwójny trójkąt z określeniem wartości napięcia, mogą zagwarantować odpowiedni poziom ochrony przed porażeniem elektrycznym.

Pytanie 12

Jakie zasilanie należy zastosować do silnika, którego tabliczka znamionowa została przedstawiona na fotografii?

A. Jednofazowe, 400 V

B. Trójfazowe, 230 V

C. Napięcie stałe, 84 V

D. Trójfazowe, 400 V

Odpowiedź "Trójfazowe, 400 V" jest poprawna, ponieważ na tabliczce znamionowej silnika znajduje się oznaczenie "3~ 400 V". Oznacza to, że silnik zbudowany jest do pracy w systemie trójfazowym z napięciem wynoszącym 400 V. Silniki trójfazowe są powszechnie stosowane w przemyśle ze względu na ich wyższą efektywność oraz mniejsze straty energii w porównaniu do silników jednofazowych. W zastosowaniach przemysłowych, gdzie wymagane są większe moce, zasilanie trójfazowe jest standardem, ponieważ pozwala na równomierne obciążenie linii zasilających oraz umożliwia lepsze wykorzystanie mocy. Warto również zwrócić uwagę na to, że przy podłączeniu silnika do zasilania, które nie odpowiada jego wymaganiom, może dojść do uszkodzenia wirnika, przegrzewania silnika lub w ogóle braku jego działania. Dlatego tak ważne jest, aby przy wyborze zasilania kierować się oznaczeniami na tabliczkach znamionowych oraz stosować się do branżowych standardów, aby zapewnić bezpieczeństwo i efektywność pracy urządzeń.

Pytanie 13

Jaką średnicę powinien mieć otwór, aby pomieścić nit o średnicy 2 mm?

A. 2,3 mm

B. 2,1 mm

C. 2,0 mm

D. 1,9 mm

Odpowiedź 2,1 mm jest poprawna, ponieważ przy wykonywaniu otworów pod nity ważne jest, aby zapewnić odpowiedni luz montażowy. Nit o średnicy 2 mm wymaga otworu o nieco większej średnicy, aby umożliwić właściwe wprowadzenie nitu oraz zapewnić odpowiednią przestrzeń do rozprężenia. Zgodnie z normami dotyczącymi montażu nitów, zaleca się, aby średnica otworu była o 0,1 mm do 0,3 mm większa od średnicy samego nitu. W praktyce, luz ten pozwala na łatwiejsze osadzenie nitu oraz eliminuje ryzyko uszkodzenia materiału, w który wprowadzany jest nit. Zbyt wąski otwór może prowadzić do trudności w montażu i do uszkodzeń. W przypadku materiałów o dużej twardości lub w zastosowaniach wymagających precyzyjnego zamocowania, zachowanie odpowiednich standardów luzu jest kluczowe dla długowieczności połączenia. Warto również zwrócić uwagę na materiały, z których wykonane są elementy, ponieważ różne rodzaje metali mogą wymagać różnych tolerancji w zakresie średnicy otworu, co jest podkreślone w standardach takich jak ISO 286-1.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

A. Hallotronowy

B. Pojemnościowy

C. Ultradźwiękowy

D. Tensometryczny

Czujnik hallotronowy jest specjalistycznym urządzeniem, które wykrywa obecność i natężenie pola magnetycznego. Zasada jego działania opiera się na efekcie Hall'a, który polega na wytwarzaniu napięcia poprzecznego na przewodniku, gdy przepływa przez niego prąd i jest jednocześnie poddany działaniu pola magnetycznego. Dzięki temu czujniki hallotronowe znajdują szerokie zastosowanie w różnych dziedzinach, takich jak motoryzacja (np. w systemach ABS), automatyka przemysłowa oraz urządzenia elektroniczne. Charakteryzują się wysoką czułością i precyzją, co czyni je najlepszym wyborem do pomiarów natężenia pola magnetycznego. Ich instalacja i użytkowanie są zgodne z powszechnie uznawanymi standardami branżowymi, co dodatkowo podnosi ich wartość w zastosowaniach przemysłowych. Warto również zwrócić uwagę na rozwój technologii, gdzie czujniki hallotronowe są integralną częścią nowoczesnych systemów pomiarowych i automatyzacyjnych.

Pytanie 16

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 3 napędy

B. 4 napędy

C. 5 napędów

D. 6 napędów

Odpowiedź wskazująca na pięć napędów w manipulatorze jest prawidłowa, ponieważ wiele nowoczesnych manipulatorów wykorzystuje zaawansowane systemy napędowe, które pozwalają na precyzyjne sterowanie ruchem. W przypadku pięciu napędów, każdy z nich może odpowiadać za różne osie ruchu, co zapewnia większą elastyczność i dokładność podczas wykonywania zadań. Na przykład, w robotyce przemysłowej, manipulatory z pięcioma napędami są w stanie wykonać bardziej skomplikowane operacje, takie jak montaż, pakowanie czy manipulowanie delikatnymi przedmiotami. W praktyce, stosowanie pięciu napędów pozwala na uzyskanie większej liczby stopni swobody, co jest kluczowe w wielu aplikacjach. Dobre praktyki w projektowaniu manipulatorów sugerują również, że większa liczba napędów może poprawić zdolności adaptacyjne robota, umożliwiając mu lepsze dostosowanie się do zmiennych warunków pracy. Ponadto, zgodnie z normami ISO 10218 dotyczącymi bezpieczeństwa robotów przemysłowych, odpowiednia liczba napędów może wpłynąć na poprawę stabilności i bezpieczeństwa operacji, co jest kluczowe w środowisku przemysłowym.

Pytanie 17

Na podstawie rysunku określ sposób mocowania siłownika pneumatycznego.

A. Wahliwe.

B. Na łapach.

C. Kołnierzowe.

D. Gwintowe.

Siłownik pneumatyczny, który jest mocowany w sposób wahliwy, charakteryzuje się przegubem umożliwiającym ruch wokół osi. Takie mocowanie pozwala na elastyczne wykorzystanie siłowników w różnych aplikacjach, szczególnie tam, gdzie wymagane jest dostosowanie kąta działania. W praktyce, zastosowanie wahliwego mocowania najczęściej spotyka się w systemach automatyki przemysłowej, na przykład w urządzeniach do pakowania lub montażu, gdzie siłownik musi przeprowadzać ruchy o zmiennym kącie. Z punktu widzenia standardów branżowych, wahliwe mocowanie jest zgodne z normami dotyczącymi bezpieczeństwa i efektywności działania systemów pneumatycznych. Dobrą praktyką w projektowaniu systemów pneumatycznych jest również zapewnienie, aby mocowanie siłownika było dostosowane do warunków pracy, co zwiększa trwałość i niezawodność instalacji. Na podstawie rysunku można również zaobserwować, że przegub zapewnia stabilność, co jest kluczowe w zastosowaniach obciążeniowych, gdzie siłowniki muszą poradzić sobie z dynamicznymi siłami.

Pytanie 18

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

A. Termometr.

B. Zawór.

C. Przyłączkę.

D. Manometr.

Manometr jest kluczowym elementem w systemach pneumatycznych i hydraulicznych, który pozwala na dokładne pomiary ciśnienia. W kontekście przedstawionego rysunku otwór między oznaczeniami IN i OUT sugeruje, że jest on przeznaczony specjalnie do podłączenia manometru. Zastosowanie manometru umożliwia monitorowanie i kontrolowanie ciśnienia w systemie, co jest niezbędne dla zachowania bezpieczeństwa i efektywności operacji. W praktyce, manometry mogą być stosowane w różnych aplikacjach, w tym w instalacjach przemysłowych, systemach grzewczych oraz w samochodach, gdzie precyzyjne pomiary ciśnienia mają kluczowe znaczenie dla optymalizacji wydajności i uniknięcia awarii. W branży inżynieryjnej, zgodnie ze standardami ISO 5171, manometry powinny być regularnie kalibrowane w celu zapewnienia ich dokładności, co podkreśla znaczenie ich prawidłowego montażu. Dlatego zainstalowanie manometru w tym otworze jest zgodne z najlepszymi praktykami oraz standardami branżowymi.

Pytanie 19

Co może się zdarzyć, gdy w trakcie montażu silnika trójfazowego nastąpi przerwanie przewodu ochronnego PE?

A. awarii stojana silnika

B. pojawienia się napięcia na obudowie silnika, co grozi porażeniem prądem elektrycznym

C. wzrostu temperatury silnika podczas pracy, co może prowadzić do zapalenia się silnika

D. przeciążenia instalacji elektrycznej, co może skutkować pożarem

W analizowanej sytuacji kilka odpowiedzi nieprawidłowo interpretuje skutki przerwania przewodu ochronnego PE. Nie jest prawdą, że uszkodzenie stojana silnika następuje w wyniku tego zdarzenia, ponieważ przewód PE nie jest bezpośrednio odpowiedzialny za jego funkcjonowanie. Stojan silnika, który jest kluczowym elementem jego budowy, działa niezależnie od przewodu ochronnego, a jego uszkodzenia są zazwyczaj wynikiem przegrzewania, przeciążeń lub wad konstrukcyjnych. Ponadto, przeciążenie sieci elektrycznej i zagrożenie pożarowe nie są bezpośrednio związane z przerwaniem przewodu ochronnego, lecz mogą być efektem niewłaściwego użytkowania urządzeń lub ich uszkodzenia, co prowadzi do zbyt dużych poborów prądu. Również zwiększenie temperatury silnika w czasie pracy nie jest bezpośrednim skutkiem braku przewodu PE, a może być efektem zbyt dużego obciążenia silnika czy niewłaściwego chłodzenia. Kluczowe jest zrozumienie, że przewód ochronny ma na celu jedynie zapewnienie bezpiecznego odprowadzenia prądów upływowych, a jego brak głównie prowadzi do niebezpieczeństwa porażenia prądem, a nie do uszkodzenia samych komponentów silnika. Zgodnie z regulacjami dotyczącymi bezpieczeństwa, przerwanie przewodu PE powinno być zawsze traktowane jako poważne zagrożenie, które wymaga natychmiastowej reakcji, a nie jako sytuacja, która może powodować inne problemy techniczne.

Pytanie 20

Do działań wstępnych, które pozwolą na prawidłowy montaż nowego paska klinowego w przekładni pasowej, nie należy zaliczać

A. weryfikacji czystości paska

B. sprawdzenia wymiarów

C. oceny stopnia naprężenia

D. analizy stopnia zużycia

Odpowiedź 'sprawdzenie stopnia naprężenia' jest poprawna, ponieważ nie jest to czynność przygotowawcza, lecz działa niezbędne do zapewnienia prawidłowej pracy paska klinowego po jego montażu. Zanim pasek zostanie zamontowany, kluczowe jest, aby skupić się na weryfikacji wymiarów, kontroli czystości paska oraz ocenie stopnia zużycia. Weryfikacja wymiarów polega na sprawdzeniu długości i szerokości paska, co zapewnia, że nowy pasek będzie pasował do przekładni pasowej. Kontrola czystości paska jest niezbędna, aby zminimalizować ryzyko uszkodzeń mechanicznych i zapewnić odpowiednie tarcie między paskiem a kołami pasowymi. Ocena stopnia zużycia paska pozwala ustalić, czy stary pasek wymaga wymiany. Najważniejsze standardy branżowe, takie jak ISO 9001, zalecają dokładne przygotowanie przed montażem, co podkreśla znaczenie tych czynności, aby uniknąć problemów z wydajnością i trwałością systemu napędowego.

Pytanie 21

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

A. Stabilizuje ciśnienie pracy.

B. Zwiększa prędkość powrotu tłoka.

C. Zmniejsza prędkość wysuwu tłoka.

D. Reguluje skok siłownika.

Wybór odpowiedzi dotyczącej stabilizacji ciśnienia pracy lub zmniejszenia prędkości wysuwu tłoka wynika z niepełnego zrozumienia funkcji zaworu dławiąco-zwrotnego. Zawór ten nie działa na zasadzie stabilizowania ciśnienia w układzie hydraulicznym, lecz reguluje przepływ płynu, co wpływa na dynamikę ruchu tłoka. Można błędnie założyć, że regulacja oporu przepływu jest równoważna stabilizacji ciśnienia, jednak w rzeczywistości ciśnienie w układzie hydraulicznie zmienia się w zależności od oporu oraz przepływu. Zmniejszenie prędkości wysuwu tłoka również nie jest właściwe, ponieważ odkręcanie pokrętła dławiącego redukuje opór, co skutkuje przeciwnie - przyspieszeniem ruchu. Problem leży w tym, że często mylone są pojęcia związane z ciśnieniem i przepływem, co prowadzi do błędnych konkluzji. W przypadku hydrauliki, kluczowe jest zrozumienie, że ciśnienie to siła wywierana na jednostkę powierzchni, a przepływ to objętość płynu przechodząca przez przekrój w jednostce czasu. Dlatego odpowiedzi, które nie uwzględniają tej różnicy, są błędne i mogą prowadzić do nieefektywnej pracy układów hydraulicznych oraz potencjalnych uszkodzeń lub awarii systemu.

Pytanie 22

Jakie czynności są charakterystyczne dla utrzymania układów pneumatycznych?

A. Okresowe wyłączanie sprężarki

B. Codzienna wymiana oleju w smarownicy

C. Codzienna wymiana filtra powietrza

D. Usuwanie kondensatu wodnego

Usuwanie kondensatu wodnego jest kluczowym działaniem w konserwacji układów pneumatycznych, ponieważ kondensat, który gromadzi się w systemie, może prowadzić do wielu problemów operacyjnych. Woda w układzie pneumatycznym może spowodować korozję komponentów, zmniejszenie efektywności działania siłowników oraz obniżenie jakości powietrza dostarczanego do narzędzi pneumatycznych. Zgodnie z normami ISO 8573, które określają wymagania dotyczące jakości powietrza sprężonego, wilgotność powietrza jest istotnym czynnikiem do utrzymania w ryzach. Regularne usuwanie kondensatu, na przykład przy użyciu automatycznych osuszczy powietrza lub separatorów kondensatu, jest standardową praktyką, która pomaga zapewnić długą żywotność sprzętu i optymalną wydajność układów pneumatycznych. Przykładem tego może być zastosowanie separatorów wody w linii sprężonego powietrza, co pozwala na efektywne usuwanie wody i minimalizowanie ryzyka uszkodzeń oraz przestojów w pracy systemu.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. wieloparowych.

B. uziemiających.

C. światłowodowych.

D. koncentrycznych.

Odpowiedzi "wieloparowych", "światłowodowych" oraz "uziemiających" są niewłaściwe z kilku kluczowych powodów związanych z budową i zastosowaniem poszczególnych typów przewodów oraz odpowiednich złącz. Przewody wieloparowe, stosowane głównie w telekomunikacji, składają się z wielu par izolowanych żył, które są przeznaczone do przesyłania sygnałów telefonicznych lub danych. Złącza używane w tych instalacjach są zupełnie inne, często mają formę wtyków RJ-45 czy DB-25, które są przystosowane do specyficznych potrzeb transmisyjnych. Z kolei przewody światłowodowe, które działają na zasadzie przesyłania sygnału w postaci światła, wymagają złącz optycznych, takich jak SC, LC czy ST. Te złącza charakteryzują się zupełnie inną konstrukcją, dostosowaną do unikalnych właściwości optycznych włókien, co uniemożliwia ich użycie w konwencjonalnych instalacjach koncentrycznych. Ostatnia z wymienionych opcji, przewody uziemiające, pełnią inną rolę, zabezpieczając instalacje elektryczne przed przepięciami i zwarciami, i nie mają nic wspólnego z przesyłaniem sygnałów. Przy wyborze odpowiednich złącz, kluczowe jest zrozumienie, jakie przewody są używane oraz jakie mają saturowane normy i standardy, co jest niezbędne dla zapewnienia efektywności i bezpieczeństwa instalacji. Wybór niewłaściwego typu złącza może prowadzić do znacznych strat sygnału oraz problemów z komunikacją w systemach telekomunikacyjnych.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 12 kN

B. 6 kN

C. 9 kN

D. 2 kN

Aby obliczyć siłę naporu działającą na tłok siłownika, należy skorzystać ze wzoru F = p * S, gdzie F to siła, p to ciśnienie, a S to powierzchnia przekroju tłoka. W naszym przypadku ciśnienie p wynosi 2 MPa, co należy przeliczyć na pascale: 2 MPa = 2 * 10^6 Pa. Powierzchnia S wynosi 0,003 m². Podstawiając wartości do wzoru, otrzymujemy F = 2 * 10^6 Pa * 0,003 m² = 6000 N, co jest równoważne 6 kN. Zrozumienie tego działania ma fundamentalne znaczenie w hydraulice, gdzie siły generowane przez ciśnienie są kluczowe dla działania maszyn i systemów. Na przykład w układach hydraulicznych w samochodach, takich jak hamulce czy podnośniki, prawidłowe obliczenie siły pozwala na efektywne i bezpieczne działanie tych mechanizmów. Zastosowanie ciśnienia i przekroju tłoka jest również istotne przy projektowaniu urządzeń takich jak prasy hydrauliczne czy siłowniki, gdzie precyzyjna manipulacja siłą jest niezbędna.

Pytanie 27

Na rysunku przedstawiono symbol graficzny

A. przycisku ręcznego rozwiernego.

B. przycisku ręcznego zwiernego.

C. zestyku normalnie zamkniętego.

D. zestyku normalnie otwartego.

Wybranie zestyku normalnie zamkniętego albo otwartego to coś, co może wprowadzać w błąd, zwłaszcza jeśli chodzi o symbole w rysunkach elektrycznych. Zestyk normalnie zamknięty oznacza, że obwód jest zamknięty, więc prąd sobie płynie bez potrzeby wciśnięcia czegokolwiek. Z kolei zestyk normalnie otwarty to taki, który jest otwarty, dopóki go nie aktywujesz, wtedy obwód się zamyka. I te dwa typy mają różne zastosowania, ale nie możesz ich mylić z przyciskiem manualnym rozwiernym, bo to działa na innych zasadach. Zrozumienie tego przycisku jest naprawdę ważne, bo głównie używa się go w sytuacjach, gdzie potrzebna jest chwilowa aktywacja obwodu. Błędne przypisanie symboli w schematach elektrycznych może prowadzić do poważnych problemów, jak niezamierzone uruchomienie sprzętu, co jest niebezpieczne. Dobrze byłoby zapoznać się z rysunkami i standardami, jak IEC 60617, które mówią, jak oznakować elementy w systemach elektrycznych, żeby nie mieć takich pomyłek. Każdy, kto pracuje w automatyce i elektryce, powinien to zrozumieć.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Zamiana tranzystorów BC109 na płytce kontrolera PLC może być przeprowadzona poprzez

A. wyjęcie tranzystora z gniazda

B. wycięcie tranzystora

C. odkręcenie tranzystora

D. wylutowanie tranzystora

Wylutowanie tranzystora jest poprawną metodą jego wymiany, ponieważ pozwala na usunięcie uszkodzonego komponentu z płytki PCB w sposób bezpieczny i skuteczny. Proces ten polega na podgrzaniu lutów łączących tranzystor z płytą za pomocą lutownicy lub stacji lutowniczej, co umożliwia jego wydobycie bez uszkodzenia otaczających elementów. Praktyka ta jest zgodna z normami IPC, które definiują wysokie standardy jakości w lutowaniu. W przypadkach, gdy tranzystor jest uszkodzony, wylutowanie jest często jedyną sensowną opcją, aby wymienić go na nowy. Należy również pamiętać o podjęciu odpowiednich środków ostrożności, takich jak użycie odpowiednich narzędzi i okularów ochronnych, aby uniknąć oparzeń czy uszkodzeń komponentów. Ponadto, w przypadku profesjonalnych napraw, warto stosować metody takie jak podgrzewanie całej płytki w piecu lutowniczym, co minimalizuje ryzyko uszkodzenia pozostałych elementów. Oprócz tego, znajomość technik wylutowywania i lutowania jest niezbędna dla osób zajmujących się elektroniką, aby zapewnić trwałość i niezawodność naprawionych urządzeń.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Jaką metodę łączenia materiałów powinno się wybrać do skrzyżowania elementów ze stali nierdzewnej i mosiądzu?

A. Sklejanie

B. Lutowanie miękkie

C. Zgrzewanie

D. Lutowanie twarde

Lutowanie twarde jest optymalną techniką łączenia stali nierdzewnej i mosiądzu ze względu na różnice w temperaturze topnienia tych materiałów oraz ich właściwościach mechanicznych. Lutowanie twarde polega na stosowaniu lutów o temperaturze topnienia powyżej 450 °C, co pozwala na skuteczne tworzenie połączeń o wysokiej wytrzymałości. W przypadku stali nierdzewnej i mosiądzu lutowanie twarde jest szczególnie ważne, ponieważ oba materiały różnią się nie tylko składem chemicznym, ale również współczynnikiem rozszerzalności cieplnej. Lutowanie twarde zapewnia dobre wypełnienie szczelin oraz pozwala na uzyskanie mocnych połączeń, które są odporne na korozję, co ma kluczowe znaczenie w zastosowaniach inżynieryjnych i przemysłowych. Przykłady zastosowania lutowania twardego to produkcja sprzętu medycznego, elementów hydraulicznych oraz instalacji przemysłowych, gdzie wymagana jest trwałość i odporność na wysokie temperatury. Zastosowanie tej techniki w zgodzie z odpowiednimi normami, takimi jak PN-EN 1045, zapewnia jakość oraz niezawodność wykonanych połączeń.

Pytanie 34

Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?

A. C.

B. A.

C. D.

D. B.

Na rysunku A przedstawiono poprawnie zamontowane i współpracujące ze sobą koła zębate. Zęby tych kół są idealnie zazębione, co jest kluczowe dla prawidłowego funkcjonowania mechanizmów zębatych. Oznacza to, że linie styku zębów są równoległe, co zapobiega niepożądanym ruchom osiowym oraz zapewnia efektywne przenoszenie momentu obrotowego. Dobre praktyki inżynieryjne wskazują, że prawidłowe zazębienie zębów zębatych wpływa nie tylko na sprawność pracy, ale również na trwałość całego mechanizmu. W zastosowaniach przemysłowych, takich jak przekładnie w maszynach, konieczne jest przestrzeganie standardów, takich jak ISO 6336, dotyczących obliczania nośności i trwałości kół zębatych. Dzięki temu można uniknąć nadmiernego zużycia, awarii i wysokich kosztów napraw. Właściwe zazębienie zębów jest także istotne z punktu widzenia akustyki, minimalizując hałas podczas pracy mechanizmu. Dodatkowo, takie podejście pozwala na optymalizację pracy układów mechanicznych, potencjalnie zwiększając ich wydajność energetyczną.

Pytanie 35

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

A. Smar litowy

B. Smar molibdenowy

C. Smar silikonowy

D. Smar grafitowy

Użycie smarów grafitowych, litowych lub molibdenowych do smarowania elementów plastikowych może prowadzić do poważnych problemów. Smar grafitowy, chociaż skuteczny w niektórych zastosowaniach metalowych, może powodować zarysowania i uszkodzenia delikatnych powierzchni plastikowych. Grafit ma właściwości ścierne, co w połączeniu z tworzywem sztucznym, które jest często mniej wytrzymałe, może prowadzić do zniszczenia materiału. Z kolei smary litowe są zazwyczaj stosowane do smarowania łożysk i elementów metalowych, a ich skład chemiczny może nie być kompatybilny z tworzywami sztucznymi, co prowadzi do ich degradacji. Molibdenowe smary, mimo że oferują doskonałe właściwości smarne w wysokotemperaturowych warunkach, są również niewskazane do zastosowań z plastikiem, ponieważ mogą powodować korozję lub kruszenie materiałów. Typowym błędem jest założenie, że wszystkie smary nadają się do każdego rodzaju materiału, co nie jest prawdą. Właściwy dobór smaru jest kluczowy dla zachowania integralności i funkcjonalności elementów, dlatego tak ważne jest stosowanie smarów, które są dedykowane konkretnej grupie materiałów. W przypadku plastików, smary silikonowe powinny być wyraźnie preferowane ze względu na ich neutralność chemiczną oraz właściwości smarne, które nie wpływają negatywnie na tworzywo.

Pytanie 36

Przy pomocy którego elementu można regulować siłę uderzenia odbijaka pneumatycznego przedstawionego na rysunku?

A. 3 - Układu sterującego czasem pracy odbijaka AP 115.

B. 2 - Zaworu sterującego kierunkiem przepływu 3/2.

C. 4 - Zaworu redukcyjnego w zespole przygotowania powietrza.

D. 1 - Zaworu zasuwowego odcinającego.

Zawór redukcyjny w zespole przygotowania powietrza (element 4) odgrywa kluczową rolę w regulacji ciśnienia powietrza, które jest dostarczane do odbijaka pneumatycznego. Dzięki temu można precyzyjnie dostosować siłę uderzenia urządzenia, co ma istotne znaczenie w wielu aplikacjach przemysłowych. Użycie zaworu redukcyjnego pozwala na obniżenie ciśnienia z poziomu wyjściowego do wartości optymalnej dla konkretnego procesu, co zwiększa efektywność i bezpieczeństwo operacji. Przykładowo, w procesach montażowych, gdzie precyzja jest kluczowa, regulacja siły uderzenia pozwala uniknąć uszkodzeń komponentów. Zgodnie z zaleceniami branżowymi, stosowanie zaworów redukcyjnych jest standardem w układach pneumatycznych, ponieważ pozwala na bardziej stabilne i przewidywalne działanie systemu. Dzięki temu operacje można przeprowadzać z większą kontrolą oraz w zgodności z normami jakości. Warto również zaznaczyć, że właściwe ustawienie ciśnienia wpływa na żywotność i niezawodność urządzeń pneumatycznych.

Pytanie 37

Którym z wymienionych mediów zasilany jest siłownik przedstawiony na rysunku?

A. Olejem hydraulicznym.

B. Roztworem poliglikolu.

C. Energią elektryczną.

D. Sprężonym powietrzem.

Sprężone powietrze jest powszechnie stosowanym medium zasilającym siłowniki pneumatyczne. Na zdjęciu widoczny jest siłownik pneumatyczny, co można rozpoznać dzięki obecności niebieskich węży, charakterystycznych dla systemów pneumatycznych. Siłowniki te są wykorzystywane w wielu aplikacjach przemysłowych, takich jak automatyka, robotyka, czy maszyny pakujące. Ich główną zaletą jest szybkość działania oraz łatwość w regulacji siły i prędkości ruchu. Ponadto, stosowanie siłowników pneumatycznych pozwala na osiągnięcie wysokich prędkości cyklu pracy, a także na ich łatwą integrację w systemach zautomatyzowanych. W kontekście standardów, siłowniki pneumatyczne są zgodne z normami ISO, co zapewnia ich wszechstronność i niezawodność w różnych zastosowaniach. Warto również podkreślić, że wykorzystanie sprężonego powietrza jako medium zasilającego jest zgodne z zasadami ochrony środowiska, gdyż w porównaniu do innych mediów, takich jak olej hydrauliczny, sprężone powietrze nie stwarza ryzyka zanieczyszczenia.

Pytanie 38

Aby poprawić efektywność montażu połączeń gwintowych, wykorzystuje się klucze

A. zapadkowe

B. płaskie

C. uniwersalne

D. oczko

Stosowanie kluczy uniwersalnych, oczkowych czy płaskich w kontekście zwiększenia wydajności montażu połączeń gwintowych może być mylące, gdyż każdy z tych typów narzędzi ma swoje ograniczenia, które wpływają na efektywność pracy. Klucze uniwersalne, choć oferują wszechstronność, mogą nie zapewniać odpowiedniego momentu obrotowego i precyzji potrzebnej w aplikacjach wymagających dużej siły. Ich konstrukcja nie zawsze pozwala na łatwe dopasowanie do różnych głowic śrubowych, co może prowadzić do uszkodzenia elementów. Klucze oczkowe natomiast są przeznaczone do dokręcania śrub z główkami sześciokątnymi, ale ich użycie może wymagać częstego przestawiania narzędzia do kolejnych ruchów, co znacząco spowalnia proces. Klucze płaskie, choć również powszechnie stosowane, mają ograniczoną możliwość działania w ciasnych przestrzeniach, co może prowadzić do trudności w pracy w niektórych aplikacjach. Warto zauważyć, że błędne przekonania o uniwersalności tych narzędzi mogą prowadzić do nieefektywności i frustracji w pracy, co może z kolei negatywnie wpływać na czas realizacji projektów oraz jakość montażu. Świadomość tych ograniczeń oraz dobór narzędzi zgodnie z zasadami ergonomii i specyfiki zadania są kluczowe w celu optymalizacji procesów montażowych.

Pytanie 39

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

A. Ucinaczki i pilnik.

B. Śrubokręt i szczypce.

C. Pęsetę i zaciskarkę.

D. Lutownicę i odsysacz.

Lutownica i odsysacz to kluczowe narzędzia w procesie wymiany układu scalonego na płytce drukowanej. Lutownica, jako narzędzie do podgrzewania cyny, pozwala na jej roztopienie, co jest niezbędne do skutecznego odłączenia układu od płytki. Odsysacz jest równie ważny, gdyż umożliwia usunięcie nadmiaru roztopionej cyny, co minimalizuje ryzyko uszkodzenia ścieżek przewodzących na płytce. Użycie tych narzędzi zgodnie z najlepszymi praktykami branżowymi zapewnia nie tylko efektywność, ale także bezpieczeństwo całego procesu. Na przykład, podczas pracy z płytkami PCB, ważne jest, aby unikać przegrzania komponentów, co może prowadzić do ich uszkodzenia lub zmniejszenia wydajności. Dobrze jest również używać odsysacza w celu precyzyjnego usunięcia cyny, co z kolei pozwala na łatwiejsze umiejscowienie nowego układu scalonego. Warto również zwrócić uwagę na to, że lutownica powinna być odpowiednio kalibrowana, a temperatura lutowania dostosowana do specyfiki używanej cyny.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
