Podczas pracy z urządzeniami elektrycznymi na wysokościach, jakiego środka ochrony indywidualnej należy użyć?
A. Uprząż ochronnaTwoja odpowiedź
B. Rękawice ochronne
C. Buty robocze
D. Kask ochronny
Poprawna odpowiedź. Uprząż ochronna jest kluczowym elementem zabezpieczenia podczas pracy na wysokościach, szczególnie w przypadku pracy z urządzeniami elektrycznymi. Główne zadanie uprzęży to zapewnienie bezpieczeństwa użytkownikowi przez zapobieganie upadkom z wysokości. Praca na wysokościach wiąże się z ryzykiem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Dlatego przestrzeganie norm BHP i stosowanie odpowiednich środków ochrony indywidualnej jest absolutnie niezbędne. Standardy w branży elektrycznej, takie jak normy EN 361, dokładnie określają wymagania dotyczące uprzęży, w tym ich wytrzymałość oraz sposób użycia. Ważne jest, aby uprzęże były prawidłowo dopasowane i regularnie kontrolowane pod kątem uszkodzeń. Dodatkowo, w kontekście pracy z elektryką, warto zwrócić uwagę na to, aby uprząż nie zawierała metalowych elementów, które mogłyby przewodzić prąd. Moim zdaniem, stosowanie uprzęży ochronnych to nie tylko wymóg prawny, ale przede wszystkim kwestia odpowiedzialności za własne życie i zdrowie.
Pytanie 2
Przedstawione na rysunku urządzenie służy do
A. pomiaru impedancji pętli zwarcia.
B. sprawdzania kolejności faz.Twoja odpowiedź
C. pomiaru rezystancji uziemienia.
D. wyznaczania trasy przewodów.
Poprawna odpowiedź. Odpowiedź dotycząca sprawdzania kolejności faz jest poprawna, ponieważ urządzenie przedstawione na zdjęciu to wskaźnik kolejności faz. W instalacjach trójfazowych, kolejność podłączenia faz jest kluczowa dla prawidłowego funkcjonowania urządzeń elektrycznych. Niewłaściwa kolejność może prowadzić do nieprawidłowej pracy silników, co zwiększa ryzyko ich uszkodzenia, a także może generować zagrożenie dla bezpieczeństwa użytkowników. Wskaźniki kolejności faz są używane w praktyce, aby zapewnić, że fazy są podłączone w odpowiedniej kolejności, co jest zgodne z normami elektrycznymi, takimi jak PN-IEC 60034-1. Ponadto, urządzenia te są nieocenione w przypadku modernizacji lub naprawy instalacji, gdzie konieczne jest upewnienie się, że wszystkie fazy są poprawnie podłączone przed uruchomieniem systemu. Regularne stosowanie wskaźników kolejności faz jest zalecane w praktykach inżynieryjnych i audytach instalacji.
Pytanie 3
W tabeli zamieszczono wyniki pomiarów parametrów wyłączników różnicowoprądowych. Które z wyłączników mogą być dalej eksploatowane w instalacji elektrycznej?
Lp.
Typ urządzenia różnicowoprądowego
Test
IΔn mA
Iw mA
tw ms
tz ms
Ud V
1
P 304 80-500-S
tak
500
315
252
500
< 1
2
P 304 25-100-AC
nie
100
68
45
200
< 1
3
P 304 25-30-AC
tak
30
33
26
200
2
4
P 312 B-20-30-AC
tak
30
11
22
200
1
5
P 312 B-20-30-AC
tak
30
22
25
200
< 1
6
P 312 B-20-30-AC
tak
30
22
215
200
2
IΔn - prąd różnicowy urządzenia różnicowoprądowego, mA Iw - zmierzony prąd różnicowy zadziałania, mA tw - zmierzony czas zadziałania, ms tz - największy dopuszczalny czas zadziałania, ms Ud - spodziewane napięcie dotykowe w czasie zwarcia, V
A. 3, 4 i 5
B. 3, 5 i 6
C. 1 i 5Twoja odpowiedź
D. 1 i 2
Poprawna odpowiedź. Wyłączniki różnicowoprądowe, które zostały wymienione w poprawnej odpowiedzi, spełniają kluczowe kryteria dotyczące ich eksploatacji. Aby wyłącznik mógł być bezpiecznie używany w instalacji elektrycznej, musi mieć prąd różnicowy (IΔn) większy niż zmierzony prąd różnicowy zadziałania (IΔw). Dla wyłącznika nr 1, IΔn wynosi 500 mA, co jest wyższe od IΔw, który wynosi 315 mA, co potwierdza jego zdolność do pracy bezpiecznej. Analogicznie, wyłącznik nr 5 ma IΔn równy 30 mA, co również przekracza IΔw wynoszący 22 mA. Oprócz tego, czas zadziałania (tΔw) musi być mniejszy lub równy maksymalnemu dopuszczalnemu czasowi zadziałania (tΔz). W przypadku wyłącznika nr 1, tΔw wynosi 252 ms, co jest poniżej tΔz równych 500 ms. Dla wyłącznika nr 5 tΔw to zaledwie 25 ms, co jest znacznie mniejsze od tΔz wynoszącego 200 ms. Dodatkowo, napięcie dotykowe (Ud) w czasie zwarcia musi być bezpieczne dla użytkowników i wynosić mniej niż 50 V w pomieszczeniach suchych, co również jest spełnione w przypadku obu wyłączników, gdzie Ud < 1 V. Te kryteria są zgodne z normami IEC 61008 oraz IEC 60947, które regulują stosowanie wyłączników różnicowoprądowych w instalacjach elektrycznych.
Pytanie 4
Przed rozpoczęciem pomiaru rezystancji izolacji uzwojeń wirnika silnika z pierścieniem w pierwszej kolejności należy
A. sprawdzić ciągłość obwodu wirnika
B. wymienić szczotki
C. odłączyć rezystory rozruchoweTwoja odpowiedź
D. zwierać uzwojenie stojana
Poprawna odpowiedź. Odłączenie rezystorów rozruchowych przed pomiarem rezystancji izolacji uzwojeń wirnika silnika pierścieniowego jest kluczowym krokiem, aby uniknąć uszkodzeń sprzętu oraz zapewnić dokładność pomiarów. Rezystory rozruchowe są stosowane w obwodach silników w celu kontroli prądu rozruchowego, co oznacza, że są one podłączone do układu w momencie uruchamiania silnika. Jeśli nie zostaną odłączone, mogą powstać niepożądane połączenia, które zakłócą wyniki pomiarów rezystancji izolacji oraz mogą spowodować uszkodzenie miernika. Zgodnie z normą IEC 61557-1 dotyczącą pomiarów ochronnych w instalacjach elektrycznych, należy zawsze dbać o bezpieczeństwo i dokładność pomiarów, co obliguje do odpowiedniego przygotowania układów przed ich wykonaniem. Działania takie są istotne w kontekście zapobiegania awariom, które mogą prowadzić do kosztownych napraw lub przestojów w pracy maszyn. W praktyce, przed każdym pomiarem izolacji, zaleca się także sprawdzenie stanu szczotek i wirnika, ale najpierw kluczowe jest odłączenie obwodów, które mogłyby wpłynąć na pomiar.
Pytanie 5
Aby przeprowadzić pomiar rezystancji metodą techniczną, należy przygotować
A. omomierz oraz woltomierz
B. mostek Thomsona
C. amperomierz i woltomierzTwoja odpowiedź
D. mostek Wheatstone'a
Poprawna odpowiedź. Prawidłowa odpowiedź to wykorzystanie amperomierza i woltomierza do pomiaru rezystancji metodą techniczną. Pomiar rezystancji w tym przypadku opiera się na zasadzie Ohma, według której rezystancja (R) jest równa napięciu (U) podzielonemu przez natężenie prądu (I), czyli R = U/I. Amperomierz służy do pomiaru natężenia prądu płynącego przez obwód, natomiast woltomierz mierzy spadek napięcia na rezystorze. Dzięki temu można uzyskać dokładne wartości rezystancji, które są istotne w różnych zastosowaniach, od projektowania obwodów elektronicznych po diagnostykę sprzętu elektrycznego. Zastosowanie tej metody pomiarowej jest zgodne z dobrymi praktykami inżynieryjnymi, ponieważ zapewnia dokładność i wiarygodność wyników. Warto również zaznaczyć, że metody techniczne pomiaru rezystancji powinny być stosowane w odpowiednich warunkach, aby uniknąć błędów pomiarowych, takich jak zakłócenia elektromagnetyczne czy niewłaściwe ustawienia urządzeń pomiarowych.
Pytanie 6
Która z podanych okoliczności powoduje obniżenie prędkości obrotowej silnika trójfazowego z pierścieniami w trakcie jego działania?
A. Przerwa w zasilaniu jednej fazyTwoja odpowiedź
B. Zwiększenie napięcia zasilającego
C. Zwarcie pierścieni ślizgowych
D. Zmniejszenie obciążenia silnika
Poprawna odpowiedź. Przerwa w zasilaniu jednej fazy w trójfazowym silniku pierścieniowym powoduje, że silnik zaczyna pracować w trybie niesymetrycznym. W takim przypadku moment obrotowy generowany przez silnik ulega znacznemu osłabieniu, co prowadzi do zmniejszenia prędkości obrotowej. Silniki te są zaprojektowane do pracy z równomiernym rozkładem napięcia w wszystkich trzech fazach. Kiedy jedna z faz jest przerwana, silnik nie jest w stanie uzyskać maksymalnej mocy, co skutkuje spadkiem prędkości obrotowej. W praktyce, może to prowadzić do przegrzewania się silnika, a w skrajnych przypadkach nawet do uszkodzenia wirnika lub stojana. Z tego powodu, monitorowanie zasilania i jego stabilności jest kluczowe w zastosowaniach przemysłowych. W branżowych standardach, takich jak IEC 60034, zwraca się uwagę na konieczność stosowania urządzeń zabezpieczających przed utratą jednego z faz, aby zapewnić ciągłość pracy silników oraz minimalizować ryzyko awarii.
Pytanie 7
Wskaż miernik do wykonania kompletnych okresowych pomiarów eksploatacyjnych instalacji elektrycznej w budynku mieszkalnym.

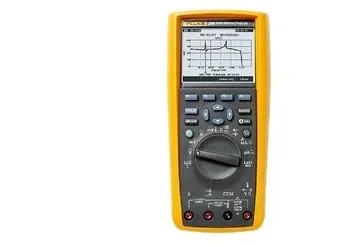

C.

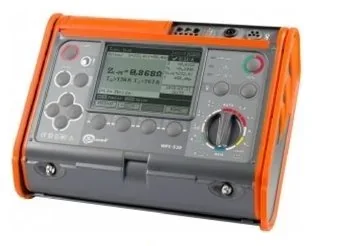

D.

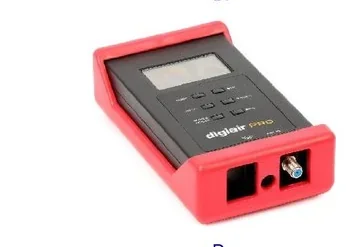

B.

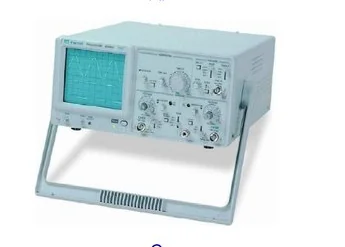

A.Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź A jest poprawna, ponieważ miernik wielofunkcyjny jest niezbędnym narzędziem do przeprowadzania kompleksowych pomiarów eksploatacyjnych instalacji elektrycznych w budynkach mieszkalnych. Umożliwia on dokładne pomiary takich parametrów jak rezystancja izolacji, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Zgodnie z normą PN-EN 61557, regularne pomiary rezystancji izolacji powinny być przeprowadzane w celu oceny stanu technicznego instalacji elektrycznej. Miernik ten wykrywa również błędy w ciągłości obwodów, co jest istotne dla prawidłowego funkcjonowania instalacji oraz zapobiegania zagrożeniom elektrycznym. Dodatkowo, testowanie wyłączników różnicowoprądowych (RCD) za pomocą tego urządzenia pozwala na weryfikację ich działania, co jest wymagane przez przepisy prawa budowlanego i normy bezpieczeństwa. W praktyce, wykonując okresowe pomiary z użyciem miernika wielofunkcyjnego, można skutecznie identyfikować potencjalne zagrożenia i zapewnić bezpieczeństwo instalacji elektrycznej.
Pytanie 8
Który symbol graficzny określa urządzenie elektryczne wyposażone w izolację podwójną lub wzmocnioną?
D.
A.
B.
C.Twoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź to "C." ponieważ symbol graficzny przedstawiający kwadrat w kwadracie jest powszechnie uznawany za oznaczenie urządzeń elektrycznych, które są wyposażone w podwójną lub wzmocnioną izolację. Urządzenia te należą do klasy ochronności II, co oznacza, że są projektowane w taki sposób, aby zminimalizować ryzyko porażenia prądem elektrycznym dla użytkownika. W praktyce oznacza to, że takie urządzenia są często używane w miejscach, gdzie istnieje zwiększone ryzyko kontaktu z wodą lub innymi przewodnikami prądu. Przykłady urządzeń klasy II to wiele sprzętów gospodarstwa domowego, takich jak odkurzacze czy tostery, które wyposażone są w izolację, uniemożliwiającą przepływ prądu do obudowy. Zrozumienie tych symboli jest kluczowe dla każdego specjalisty w dziedzinie elektryki, ponieważ pozwala na właściwe dobieranie sprzętu do warunków pracy oraz zapewnienie bezpieczeństwa użytkowników. Warto również zaznaczyć, że zgodnie z normami IEC 61140, urządzenia z podwójną izolacją powinny być oznaczone tym symbolem, co ułatwia ich identyfikację w obiegu handlowym.
Pytanie 9
W którym z poniższych miejsc podczas pracy z urządzeniami elektrycznymi nie wolno stosować izolacji stanowiska jako zabezpieczenia przed dotykiem pośrednim?
A. Plac budowyPoprawna odpowiedź
B. Laboratorium
C. Warsztat sprzętu RTV
D. Pracownia szkolnaTwoja odpowiedź
Niepoprawna odpowiedź. W laboratorium, warsztacie sprzętu RTV oraz pracowni szkolnej istnieją znacznie lepsze warunki do stosowania izolacji jako formy ochrony przed dotykiem pośrednim. W laboratorium, gdzie prace są przeprowadzane w kontrolowanym środowisku, możliwość zastosowania odpowiednich materiałów izolacyjnych jest większa. Laboratoria często są wyposażone w sprzęt pomiarowy i zabezpieczenia, które zmniejszają ryzyko wystąpienia niebezpiecznych sytuacji związanych z prądem elektrycznym. W warsztacie sprzętu RTV, gdzie korzysta się z mniejszych napięć, izolacja może być skuteczną metodą zabezpieczenia, szczególnie w przypadku pracy z urządzeniami o niewielkiej mocy. Natomiast w pracowni szkolnej, gdzie nauka o bezpieczeństwie elektrycznym jest kluczowa, izolacja staje się jednym z podstawowych sposobów ochrony, a nauczyciele mają obowiązek edukacji uczniów na temat właściwego stosowania takich rozwiązań. Typowym błędem jest założenie, że izolacja wystarczy wszędzie, podczas gdy każde środowisko pracy ma swoje specyficzne wymagania i ryzyka, co podkreśla znaczenie analizy ryzyka oraz wdrażania odpowiednich norm i praktyk w zależności od miejsca pracy. Zgodność z normami bezpieczeństwa, takimi jak PN-IEC 61140, jest kluczowa, a prawidłowa ocena ryzyka w różnych środowiskach może znacząco wpłynąć na skuteczność zastosowanych środków ochrony.
Pytanie 10
Jaka jest dopuszczalna moc trójfazowych silników indukcyjnych włączanych do sieci elektroenergetycznej o napięciu 400 V?
Przy włączaniu bezpośrednim
Przy włączaniu za pomocą przełącznika gwiazda-trójkąt
A.
1,5 kW
4 kW
B.
1,5 kW
5,5 kW
C.
5,5 kW
10 kW
D.
5,5 kW
15 kW
B.
A.
D.Poprawna odpowiedź
C.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niepoprawnej odpowiedzi może wynikać z błędnego zrozumienia zasad dotyczących dopuszczalnej mocy trójfazowych silników indukcyjnych oraz ich zastosowania w sieciach o napięciu 400 V. Kluczowe jest, aby zrozumieć różnice w mocy silników w zależności od metody ich włączenia do instalacji. Często błędnie przyjmuje się, że wszystkie silniki można podłączać bezpośrednio bez uwzględnienia ich specyfikacji oraz ograniczeń. Koncepcja włączenia silnika przez przełącznik gwiazda-trójkąt pozwala na ograniczenie prądu rozruchowego, co jest szczególnie istotne w przypadku silników o większej mocy. Ignorowanie tych zasad może prowadzić do nieprawidłowego doboru silników, co z kolei zwiększa ryzyko uszkodzeń urządzeń oraz awarii systemów. Dodatkowo, nieprzestrzeganie norm takich jak PN-EN 60204-1 może skutkować niezgodnością z przepisami oraz narażeniem na potencjalne zagrożenia, co podkreśla znaczenie właściwego przygotowania i wiedzy na temat instalacji elektrycznych. Zrozumienie tych zasad jest kluczowe dla zapewnienia efektywności energetycznej oraz bezpieczeństwa operacyjnego w przemyśle.
Pytanie 11
Które z poniższych działań nie są przypisane do zadań eksploatacyjnych osób obsługujących urządzenia elektryczne?
A. Realizowanie przeglądów niewymagających demontażu
B. Włączanie i wyłączanie urządzeń
C. Monitorowanie urządzeń w trakcie pracy
D. Przeprowadzanie oględzin wymagających demontażuTwoja odpowiedź
Poprawna odpowiedź. Dokonywanie oględzin wymagających demontażu nie jest czynnością, która wchodzi w zakres typowych zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne. Eksploatacja urządzeń elektrycznych skupia się głównie na ich bieżącym użytkowaniu, co obejmuje uruchamianie, zatrzymywanie oraz nadzorowanie pracy urządzeń. Przeglądy niewymagające demontażu są zazwyczaj efektywne i zgodne z praktykami, które ograniczają przestoje oraz zwiększają efektywność operacyjną. Oględziny, które wiążą się z demontażem, są zarezerwowane dla specjalistycznych prac, które powinny być przeprowadzane przez wykwalifikowanych techników w celu zapewnienia bezpieczeństwa i zgodności z normami, takimi jak PN-EN 60204-1, dotycząca bezpieczeństwa maszyn. Dlatego też, w kontekście eksploatacji, czynności te powinny być planowane w ramach konserwacji urządzeń, a nie codziennych zadań eksploatacyjnych. Przykładem może być okresowe przeglądanie silników elektrycznych, gdzie demontaż jest konieczny do sprawdzenia stanu uzwojeń, co jest kluczowe dla ich dalszej eksploatacji.
Pytanie 12
Jakie jest maksymalne dopuszczalne wartości impedancji pętli zwarcia w instalacji elektrycznej o napięciu nominalnym 230 V działającej w układzie TN-S, zabezpieczonej wyłącznikiem nadprądowym C16, aby zapewnić samoczynne wyłączenie zasilania jako środek ochrony przeciwporażeniowej w przypadku awarii?
A. 4,79 Ω
B. 0,71 Ω
C. 2,87 Ω
D. 1,43 ΩTwoja odpowiedź
Poprawna odpowiedź. Maksymalna dopuszczalna impedancja pętli zwarcia dla instalacji z wyłącznikiem nadprądowym C16 w sieci TN-S wynosi 1,43 Ω, co zapewnia odpowiednie warunki do samoczynnego wyłączenia zasilania w przypadku uszkodzenia. Taki wyłącznik nadprądowy zadziała, gdy prąd zwarciowy osiągnie wartość wystarczającą do jego uruchomienia, co w przypadku C16 wynosi 16 A. Aby zapewnić skuteczną ochronę, impedancja pętli zwarcia powinna być tak dobrana, aby prąd zwarciowy przekraczał wartość zadziałania wyłącznika. Przy napięciu 230 V, zgodnie z zasadą Ohma (U = I * R), maksymalna impedancja wynosi: Z = U / I = 230 V / 16 A = 14,375 Ω, co daje duży margines, ale w praktyce akceptowana wartość dla bezpiecznego działania to 1,43 Ω. Przykłady praktycznych zastosowań obejmują instalacje w budynkach mieszkalnych, gdzie ważne jest zapewnienie szybkiego odłączenia prądu w przypadku awarii. Standardy PN-IEC 60364-4-41 oraz PN-EN 61140 określają wymagania dotyczące ochrony przeciwporażeniowej, a także metodyka obliczania impedancji pętli zwarcia, co pozwala na właściwe zabezpieczenie przed porażeniem elektrycznym.
Pytanie 13
Określ rodzaj i miejsce usterki zestyku pomocniczego stycznika, jeżeli w przedstawionym układzie podczas pracy silnika zasilanego przez stycznik K1 naciśnięcie przycisku sterującego PZ2 powoduje zadziałanie bezpieczników obwodu głównego.
A. Przerwa w zestyku rozwiernym ST1
B. Zwarcie zestyku rozwiernego ST1Twoja odpowiedź
C. Przerwa w zestyku rozwiernym ST2
D. Zwarcie zestyku rozwiernego ST2
Poprawna odpowiedź. Zwarcie zestyku rozwiernego ST1 jest poprawną odpowiedzią, ponieważ naciśnięcie przycisku PZ2 powinno normalnie powodować rozłączenie stycznika K1, co skutkowałoby zasileniem silnika. W przypadku, gdy zadziałają bezpieczniki obwodu głównego, wskazuje to na nieprawidłowy stan obwodu, czyli zwarcie. Zestyki styczników są zaprojektowane z myślą o bezpieczeństwie i efektywności, a ich właściwe działanie jest kluczowe w systemach automatyki. W przypadku zwarcia, prąd przepływa bezpośrednio przez zestyki zamiast być przerywany, co prowadzi do przeciążenia i w rezultacie zadziałania zabezpieczeń. W praktyce, takie sytuacje mogą prowadzić do poważnych uszkodzeń urządzeń, dlatego ważne jest regularne sprawdzanie stanu zestyku oraz konserwacja układów sterowania. Zastosowanie standardów bezpieczeństwa, takich jak IEC 60204-1, podkreśla znaczenie prawidłowego funkcjonowania układów sterujących, aby minimalizować ryzyko awarii i zapewnić bezpieczne warunki pracy.
Pytanie 14
Na rysunku przedstawiono
A. przekaźnik podnapięciowy.
B. przekładnik prądowy.
C. przekładnik napięciowy.
D. przekaźnik termiczny.Twoja odpowiedź
Poprawna odpowiedź. Przekaźnik termiczny to naprawdę ważne urządzenie, które zabezpiecza silniki elektryczne przed przeciążeniem. Działa w ten sposób, że mierzy natężenie prądu płynącego przez silnik. Jak prąd przekroczy ustaloną granicę, to bimetaliczne elementy w przekaźniku się odkształcają i uruchamiają mechanizm wyzwalający. Takie zabezpieczenia są mega istotne w systemach elektrycznych, bo pozwalają uniknąć poważnych uszkodzeń silników, co mogłoby nas kosztować sporo pieniędzy na naprawy i przestoje w pracy maszyn. W praktyce przekaźniki termiczne często współpracują z innymi urządzeniami ochronnymi, takimi jak bezpieczniki czy wyłączniki silnikowe. To wszystko tworzy solidne rozwiązania zgodne z normami IEC 60947. Użycie przekaźnika termicznego jest szczególnie wskazane w sytuacjach, gdzie silnik narażony jest na zmienne obciążenia, co zwiększa ryzyko przeciążenia. Z mojego doświadczenia, warto mieć to na uwadze przy projektowaniu systemów elektrycznych.
Pytanie 15
Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?
A. 1-5, 2-4, 3-6
B. 1-5, 2-6, 3-4
C. 1-6, 2-4, 3-5
D. 1-4, 2-5, 3-6Twoja odpowiedź
Poprawna odpowiedź. Połączenie uzwojeń silnika trójfazowego w gwiazdę i trójkąt jest kluczowe dla dostosowania jego parametrów pracy do różnych warunków zasilania. W przypadku połączenia w trójkąt, zewrzeć należy zaciski 1-4, 2-5 oraz 3-6, co pozwala na efektywne wykorzystanie napięcia zasilania. Dlaczego ta kombinacja jest poprawna? Zaciski 1-4 łączą początek pierwszego uzwojenia z jego końcem, co umożliwia przepływ prądu przez to uzwojenie. Analogicznie, zaciski 2-5 i 3-6 pełnią tę samą funkcję dla drugiego i trzeciego uzwojenia. W praktyce, takie połączenie zwiększa moc silnika oraz jego moment obrotowy, co jest szczególnie istotne w aplikacjach wymagających wyższych obciążeń, np. w przemyśle ciężkim lub przy napędzie maszyn. Warto zauważyć, że zgodnie z normami IEC w przypadku silników elektrycznych, właściwe ustawienie uzwojeń jest kluczowe dla ich bezpieczeństwa i wydajności. Dobrze skonfigurowany silnik z połączeniem trójkątnym będzie pracował stabilnie i wydajnie, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.
Pytanie 16
Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej?
B.
C.Twoja odpowiedź
A.
D.
Poprawna odpowiedź. Układ przedstawiony na rysunku C. nie zapewnia ochrony przeciwprzepięciowej, ponieważ składa się wyłącznie z rezystorów połączonych równolegle. Rezystory te mają za zadanie jedynie ograniczenie prądu, ale nie potrafią skutecznie tłumić przepięć, które mogą wystąpić w wyniku nagłych zmian napięcia w sieci zasilającej. W praktyce, stosowanie rezystorów w takich układach jest niewystarczające dla zapewnienia odpowiedniego poziomu ochrony. Dla skutecznej ochrony przed przepięciami należy wykorzystać elementy takie jak warystory lub diody Zenera, które są zaprojektowane do absorpcji i odprowadzania nadmiarowego napięcia, co chroni wrażliwe komponenty w układzie. Stosowanie takich rozwiązań jest zgodne z normami takimi jak IEC 61643-11, które definiują wymagania dla urządzeń ochrony przeciwprzepięciowej w instalacjach elektrycznych.
Pytanie 17
Jak wpłynie na wartość mocy generowanej przez elektryczny grzejnik, jeśli długość jego spirali grzejnej zostanie skrócona o 50%, a napięcie zasilające pozostanie niezmienne?
A. Zmniejszy się dwukrotnie
B. Zmniejszy się czterokrotnie
C. Zwiększy się czterokrotnie
D. Zwiększy się dwukrotnieTwoja odpowiedź
Poprawna odpowiedź. Gdy skracasz długość spirali grzejnej w grzejniku elektrycznym o połowę, to ma to spory wpływ na opór elektryczny. Zgodnie z prawem Ohma, im krótszy przewodnik, tym jego opór jest mniejszy. Więc jak długość spirali zmniejszamy, mamy też mniejszy opór, co automatycznie zwiększa naszą moc. Wzór na moc grzejnika to P = U²/R, więc jak R spada o połowę, to P rośnie dwa razy, zakładając, że napięcie U zostaje takie samo. Na przykład, jeśli miałeś grzejnik na 1000 W, to po skróceniu spirali do 2000 W to już nie taka niespodzianka. Tego typu zmiany są istotne, bo prowadzą do lepszej efektywności energetycznej i lepszego używania nowoczesnych materiałów w grzejnikach. Takie rozwiązania pozwalają na szybsze nagrzewanie pomieszczeń, co jest mega praktyczne w codziennym użytkowaniu.
Pytanie 18
Którego z poniższych pomiarów eksploatacyjnych instalacji oświetleniowej nie jest możliwe przeprowadzić przy użyciu typowego miernika uniwersalnego?
A. Prądu, który jest pobierany przez odbiornik
B. Rezystancji izolacji przewodówTwoja odpowiedź
C. Napięcia w poszczególnych fazach
D. Ciągłości przewodów ochronnych
Poprawna odpowiedź. Rezystancja izolacji przewodów jest kluczowym pomiarem w ocenie bezpieczeństwa instalacji elektrycznych i oświetleniowych. Typowe mierniki uniwersalne, takie jak multimetrowe, są przeznaczone głównie do pomiarów prądu, napięcia i oporu, jednak nie są wystarczające do pomiaru rezystancji izolacji. Pomiar ten wymaga zastosowania specjalistycznych urządzeń, takich jak megomierze, które generują znacznie wyższe napięcia (zazwyczaj w zakresie 250V, 500V lub 1000V) w celu oceny jakości izolacji. W praktyce, taki pomiar pozwala na wykrycie uszkodzeń izolacji, które mogą prowadzić do niebezpiecznych sytuacji, takich jak przebicia elektryczne. Normy takie jak PN-IEC 60364 podkreślają konieczność regularnego przeprowadzania pomiarów rezystancji izolacji, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz trwałości instalacji. Przykładowo, w przypadku instalacji w obiektach publicznych, pomiar ten jest obligatoryjny, aby zapewnić spełnienie określonych standardów bezpieczeństwa elektrycznego.
Pytanie 19
Maksymalny prąd nastawczy przekaźnika termobimetalowego, który chroni silnik pompy wodnej, przy prądzie znamionowym In = 10 A, nie powinien być wyższy niż
A. 11,00 ATwoja odpowiedź
B. 10,10 A
C. 9,50 A
D. 10,50 A
Poprawna odpowiedź. Odpowiedź 11,00 A jest prawidłowa, ponieważ prąd nastawczy zabezpieczenia termobimetalowego powinien być ustawiony z pewnym marginesem nad prądem znamionowym silnika, aby uniknąć niepożądanych wyłączeń. W praktyce, przekaźniki termobimetalowe stosowane do ochrony silników pompowych muszą być dostosowane tak, aby ich czułość była odpowiednia do warunków pracy, bez przekraczania dopuszczalnych wartości prądu. W przypadku silnika o prądzie znamionowym Iₙ = 10 A, ustawienie prądu nastawczego na 11,00 A zapewnia wystarczający zapas, aby uwzględnić chwilowe przeciążenia, które mogą wystąpić podczas rozruchu silnika lub w wyniku zmiennych warunków eksploatacyjnych. Dobrą praktyką jest również kierowanie się normami, takimi jak IEC 60947-4-1, która określa zasady doboru urządzeń zabezpieczających dla silników. W ten sposób można zapewnić niezawodność i bezpieczeństwo systemu, minimalizując ryzyko fałszywych alarmów oraz niepotrzebnych przestojów w pracy urządzeń.
Pytanie 20
Jaką wartość powinno mieć napięcie testowe podczas pomiaru rezystancji izolacyjnej uzwojenia wtórnego transformatora ochronnego?
A. 1 000 V
B. 500 V
C. 250 VPoprawna odpowiedź
D. 2 000 VTwoja odpowiedź
Niepoprawna odpowiedź. Wybór wartości napięcia probierczego spośród 1000 V, 500 V oraz 2000 V może być wynikiem niepełnego zrozumienia specyfiki pomiarów rezystancji izolacji uzwojeń wtórnych transformatorów bezpieczeństwa. Przy pomiarze rezystancji izolacji kluczowe jest zrozumienie, że transformator bezpieczeństwa jest przeznaczony do pracy w niskonapięciowych systemach elektrycznych, co wymaga zastosowania odpowiednich wartości napięcia probierczego. Napięcia na poziomie 1000 V i 2000 V są zbyt wysokie i mogą prowadzić do uszkodzenia izolacji oraz wrażliwych komponentów elektrycznych, co w konsekwencji zagraża bezpieczeństwu użytkowników. Napięcie 500 V, choć niższe od 1000 V, nadal jest zbyt wysokie dla niektórych zastosowań, szczególnie w kontekście transformatorów bezpieczeństwa, gdzie obowiązują normy ograniczające stosowane napięcia probiercze. Wybierając niewłaściwe napięcie, można również pominąć kluczowe testy, które powinny być przeprowadzane zgodnie z najlepszymi praktykami branżowymi. Dlatego istotne jest, aby podczas określania wartości napięcia probierczego kierować się zaleceniami takich norm jak IEC 61557, które wyraźnie wskazują na 250 V jako optymalną wartość dla takich pomiarów. Niezrozumienie tej kwestii może prowadzić do nieodpowiednich wniosków oraz potencjalnych zagrożeń, co podkreśla wagę znajomości i przestrzegania obowiązujących standardów w branży.
Pytanie 21
Jakiego składnika nie powinien mieć kabel zasilający do głównej rozdzielnicy w strefie przemysłowej, która jest klasyfikowana jako niebezpieczna pod względem pożaru?
A. Żył z aluminium.
B. Obudowy stalowej.
C. Pokrywy polietylenowej.
D. Zewnętrznego splotu włóknistego.Twoja odpowiedź
Poprawna odpowiedź. Zewnętrzny oplot włóknisty nie jest odpowiednim elementem w przypadku kabli zasilających używanych w pomieszczeniach przemysłowych o podwyższonym ryzyku pożarowym. W takich środowiskach kluczowe jest zapewnienie wysokiego poziomu ochrony przed działaniem ognia oraz substancji chemicznych. Oplot włóknisty, choć lekki i elastyczny, nie oferuje wystarczającej odporności na wysokie temperatury ani zabezpieczenia przed rozprzestrzenieniem się ognia. W praktyce, kable w takich strefach powinny posiadać pancerz stalowy, który chroni przed mechanicznymi uszkodzeniami oraz powłokę polietylenową, która zapewnia odpowiednią odporność na ogień. Zastosowanie takich materiałów jest zgodne z normami, takimi jak PN-EN 50575, która określa wymagania dotyczące kabli w kontekście ochrony przeciwpożarowej. Warto również pamiętać, że odpowiednia konstrukcja kabli zasilających może mieć kluczowe znaczenie dla bezpieczeństwa całego systemu zasilania w obiektach przemysłowych.
Pytanie 22
Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?
B.
C.
A.
D.Twoja odpowiedź
Poprawna odpowiedź. Tabela D rzeczywiście zawiera minimalne wartości napięć probierczych oraz rezystancji izolacji, które są zgodne z aktualnie obowiązującymi normami dla instalacji elektrycznych do 1 kV. Na przykład, dla obwodów SELV (bezpieczne napięcie) oraz PELV (bezpieczne napięcie uziemione), napięcie probiercze wynosi 250 V DC. W przypadku obwodów do 500 V, w tym FELV (funkcjonalne niskonapięciowe), wartość ta wynosi 500 V DC, co jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji. Dla obwodów o napięciu powyżej 500 V wymagane napięcie probiercze wynosi 1000 V DC. Przy tym, wartości rezystancji izolacji, które powinny wynosić co najmniej 0,5 MΩ dla SELV i PELV oraz 1,0 MΩ dla obwodów do 500 V, są fundamentalne dla ochrony przed porażeniem elektrycznym oraz zapewnienia właściwej pracy urządzeń. Praktyczne zastosowanie tych wartości pozwala na skuteczne testowanie instalacji elektrycznych i minimalizowanie ryzyka awarii. Właściwe przeprowadzanie takich testów jest nie tylko wymogiem prawnym, ale także najlepszą praktyką inżynieryjną, co podkreślają normy takie jak IEC 60364.
Pytanie 23
Do pomiaru całkowitego natężenia prądu w pełni obciążonej instalacji, której schemat przedstawiono na rysunku, należy użyć
A. amperomierza o zakresie 5 A i przekładnika prądowego o przekładni 20/5
B. amperomierza o zakresie 10 A
C. amperomierza o zakresie 5 A i przekładnika prądowego o przekładni 50/5Twoja odpowiedź
D. amperomierza o zakresie 20 A
Poprawna odpowiedź. Wybór amperomierza o zakresie 5 A i przekładnika prądowego o przekładni 50/5 jest prawidłowym rozwiązaniem w sytuacji, gdy przewidujemy, że całkowite natężenie prądu w instalacji może być znacznie większe niż 5 A, ale nie przekracza 50 A. Przekładnik prądowy pozwala na pomiar wyższych prądów przy użyciu amperomierza o niższym zakresie, co zwiększa bezpieczeństwo oraz dokładność pomiarów. Dzięki zastosowaniu przekładnika, można monitorować działanie instalacji w różnych warunkach obciążeniowych, co jest kluczowe w kontekście zarządzania energią. Dodatkowo, stosowanie przekładników prądowych jest zgodne z najlepszymi praktykami w branży elektroenergetycznej, co zapewnia zgodność z normami bezpieczeństwa oraz efektywności energetycznej. Przykładowo, w sytuacjach, gdzie instalacje są narażone na zmienne obciążenia, zastosowanie tego typu rozwiązania umożliwia precyzyjne szkolenie oraz identyfikację potencjalnych problemów w działaniu systemu. Poprawne pomiary są niezbędne w diagnostyce oraz serwisie, co w efekcie przekłada się na dłuższą żywotność urządzeń i systemów.
Pytanie 24
Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?
A. Przekrój poprzeczny żył.
B. Rodzaj materiału izolacyjnego.Twoja odpowiedź
C. Metoda ułożenia przewodów.
D. Długość ułożonych przewodów.Poprawna odpowiedź
Niepoprawna odpowiedź. Wszystkie wymienione parametry mają istotny wpływ na dopuszczalną obciążalność długotrwałą przewodów elektrycznych, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji. Przekrój poprzeczny żył przewodów wpływa na ich oporność, co z kolei determinuje ilość wydzielającego się ciepła podczas przepływu prądu. Zbyt mały przekrój może prowadzić do nadmiernego nagrzewania się przewodów, co w najgorszym przypadku skutkuje pożarem. Rodzaj materiału izolacji jest równie ważny, ponieważ różne materiały mają różne właściwości, takie jak odporność na wysoką temperaturę. Na przykład, materiały takie jak PVC mogą mieć ograniczoną odporność na wysokie temperatury, co w sytuacji długotrwałego obciążenia może prowadzić do uszkodzenia izolacji. Sposób ułożenia przewodów również ma kluczowe znaczenie: przewody ułożone blisko siebie mogą mieć ograniczone możliwości odprowadzania ciepła, co przekłada się na wyższą temperaturę pracy. Długość przewodów, chociaż nie wpływa bezpośrednio na obciążalność, może wpływać na spadki napięcia, co również jest istotne podczas projektowania instalacji. W efekcie, ignorowanie tych parametrów może prowadzić do poważnych problemów w instalacjach elektrycznych, od ich niewłaściwego działania po uszkodzenia, a nawet zagrożenia dla bezpieczeństwa użytkowników. Dlatego należy zawsze zwracać uwagę na wszystkie wymienione czynniki i stosować praktyki zgodne z obowiązującymi normami.
Pytanie 25
Jak często powinny być przeprowadzane okresowe kontrole użytkowe instalacji elektrycznej w budynku jednorodzinnym, minimalnie raz w czasie?
A. 4 lata
B. 5 latTwoja odpowiedź
C. 6 lat
D. 8 lat
Poprawna odpowiedź. Okresowe badania eksploatacyjne sieci elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia ich bezpieczeństwa i sprawności. Zgodnie z obowiązującymi normami, szczególnie z rozporządzeniem Ministra Infrastruktury oraz normami PN-IEC 60364 i PN-EN 61010, przeglądy te powinny być przeprowadzane co 5 lat. W praktyce, regularne kontrole umożliwiają wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe połączenia czy degradacja elementów systemu elektrycznego. Na przykład, w przypadku starych instalacji, działanie na granicy normy może prowadzić do przegrzewania się przewodów, co stwarza ryzyko pożaru. Dlatego ważne jest, aby użytkownicy domów jednorodzinnych byli świadomi tego obowiązku i zapewniali odpowiednie przeglądy w ustalonych interwałach. Dodatkowo, w miarę starzejących się instalacji, może być konieczne zwiększenie częstotliwości badań, co podkreśla znaczenie odpowiedzialnego zarządzania systemem elektrycznym w domu.
Pytanie 26
Które wymaganie dotyczące zasilania silnika indukcyjnego musi być spełnione, aby podczas regulacji prędkości obrotowej dało się uzyskać przedstawione na wykresie charakterystyki mechaniczne?
A. f = const.
B. U = const.
C. U/f = const.Twoja odpowiedź
D. U · f = const.
Poprawna odpowiedź. Odpowiedź U/f = const. jest poprawna, ponieważ w kontekście regulacji prędkości obrotowej silnika indukcyjnego kluczowe jest utrzymywanie stałego stosunku napięcia do częstotliwości. Ta zasada jest fundamentalna dla zachowania optymalnych charakterystyk momentu obrotowego w szerokim zakresie prędkości obrotowej. Stabilizując ten stosunek, zapewniamy, że strumień magnetyczny w rdzeniu silnika pozostaje na odpowiednim poziomie, co umożliwia efektywne przekazywanie energii i minimalizuje straty energii oraz ryzyko przegrzewania się silnika. Przykłady zastosowania tej zasady obejmują systemy napędowe w przemyśle, gdzie silniki indukcyjne są często stosowane w aplikacjach wymagających precyzyjnej regulacji prędkości, jak np. w taśmach transportowych czy pompach. Utrzymanie optymalnego stosunku U/f jest zgodne z najlepszymi praktykami inżynieryjnymi, co przyczynia się do zwiększenia efektywności energetycznej oraz wydłużenia żywotności sprzętu. Warto również zwrócić uwagę na standardy takie jak IEC 60034, które dostarczają wytycznych dotyczących charakterystyk i efektywności silników elektrycznych, co jest istotne dla inżynierów projektujących systemy zasilania.
Pytanie 27
Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?
A. Samoczynnego szybkiego wyłączenia napięciaTwoja odpowiedź
B. Izolowania części czynnych
C. Umieszczenia elementów z napięciem poza zasięgiem ręki
D. Instalowania osłon i barier
Poprawna odpowiedź. Odpowiedź "Samoczynnego szybkiego wyłączenia napięcia" jest prawidłowa, ponieważ stanowi kluczowy element zabezpieczeń w instalacjach elektrycznych, mający na celu ochronę przed dotykiem pośrednim. Dotyk pośredni występuje, gdy osoba styka się z przewodzącymi elementami, które nie są bezpośrednio pod napięciem, ale stają się naładowane wskutek awarii izolacji. Samoczynne szybkie wyłączenie napięcia zapewnia, że w momencie wykrycia nieprawidłowości, np. zwarcia z przewodem ziemnym, nastąpi automatyczne odcięcie zasilania w sposób najszybszy możliwy, minimalizując ryzyko porażenia. Praktyczne zastosowanie tej metody można zauważyć w systemach ochrony, takich jak wyłączniki różnicowoprądowe (RCD), które są zgodne z normami PN-EN 61008 i PN-EN 61009. Ich działanie opiera się na ciągłej kontroli prądu różnicowego i błyskawicznej reakcji na jego wzrost, co skutecznie chroni użytkowników przed skutkami porażenia prądem. Dodatkowo, szybkie wyłączenie napięcia należy do najlepszych praktyk w projektowaniu instalacji elektrycznych, co podkreślają różne wytyczne oraz normy ochrony przeciwporażeniowej.
Pytanie 28
Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki: -wyłącznik otwarty, U1 = 230 V -wyłącznik zamknięty, U2 = 200 V, I = 4,0 A Impedancja badanej pętli zwarciowej wynosi
A. 57,5 ΩTwoja odpowiedź
B. 42,3 Ω
C. 3,7 Ω
D. 7,5 ΩPoprawna odpowiedź
Niepoprawna odpowiedź. Często pojawiającą się trudnością w obliczaniu impedancji pętli zwarciowej jest nieuwzględnienie kluczowych parametrów podczas analizy danych pomiarowych. Odpowiedzi, które zwracają uwagę na wartości takie jak 42,3 Ω czy 57,5 Ω, mogą wynikać z nieprawidłowego zrozumienia różnicy napięć. W zadaniu przedstawiono różnicę między napięciem przy otwartym wyłączniku a napięciem przy zamkniętym, co wskazuje na spadek napięcia, który należy brać pod uwagę w dalszych obliczeniach. Wartości te mogą być mylące, gdyż może wystąpić tendencja do pomijania ważnych kroków matematycznych lub błędnego stosowania wzorów. Na przykład, wyliczając impedancję, niektórzy mogą niefortunnie wziąć pod uwagę jedynie jedno z napięć zamiast obliczyć jego różnicę, co prowadzi do zaniżenia lub zawyżenia rzeczywistej wartości impedancji. Ponadto, mogą wystąpić błędy związane z zastosowaniem nieodpowiednich jednostek lub pomijania istotnych czynników, takich jak rezystancja obwodu, co również wpływa na ostateczny wynik. Zrozumienie związku między napięciem, prądem i impedancją jest kluczowe dla efektywnego diagnozowania i naprawy problemów w instalacjach elektrycznych, a także dla zapewnienia ich bezpieczeństwa i niezawodności.
Pytanie 29
Jaki typ kabla energetycznego przedstawiono na rysunku?
A. XRUHAKXS 1x70
B. YAKXS 4x16
C. YAKY 5xl6Twoja odpowiedź
D. YHAKXS 1x70
Poprawna odpowiedź. Poprawna odpowiedź to YAKY 5x16, ponieważ przedstawiony kabel to kabel aluminiowy z pięcioma żyłami, z których każda ma przekrój 16 mm2. Oznaczenie YAKY wskazuje na zastosowanie tego kabla w niskonapięciowych sieciach elektroenergetycznych. Kabel ten charakteryzuje się elastycznością i odpornością na warunki atmosferyczne, co czyni go idealnym do instalacji zarówno wewnętrznych, jak i zewnętrznych. Przykładowo, kable YAKY są powszechnie stosowane w instalacjach elektrycznych w budynkach mieszkalnych oraz w przemyśle, gdzie wymagana jest duża wydajność i stabilność pracy. Dodatkowo, zastosowanie aluminium w konstrukcji kabla pozwala na redukcję masy przy zachowaniu odpowiednich parametrów przewodzenia, co jest korzystne w wielu aplikacjach. Zgodnie z krajowymi normami, kable te powinny być stosowane zgodnie z wymaganiami dotyczącymi instalacji niskonapięciowych, co zapewnia ich bezpieczeństwo i niezawodność.
Pytanie 30
Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż
A. 4 mm2Poprawna odpowiedź
B. 2,5 mm2Twoja odpowiedź
C. 6 mm2
D. 1,5 mm2
Niepoprawna odpowiedź. Niepoprawne odpowiedzi świadczą o niepełnym zrozumieniu zasad doboru przekrojów przewodów w instalacjach elektrycznych. Wybór zbyt małego przekroju, jak 1,5 mm2 czy 2,5 mm2, prowadzi do niewłaściwego działania instalacji, a w skrajnych przypadkach może stwarzać zagrożenie pożarowe. Przekrój 1,5 mm2 jest niewystarczający dla obciążenia, jakie generują grzałki pieca oporowego, ponieważ nie tylko nie spełnia wymagań dotyczących dopuszczalnego spadku napięcia, ale także może prowadzić do jego nadmiernego nagrzewania się. Z kolei 2,5 mm2, chociaż bliski poprawnej wartości, jest nadal zbyt mały, gdyż minimalna wartość obliczona wynosi 2.99 mm2, co oznacza, że nie spełnia wymogów bezpieczeństwa. W instalacjach elektrycznych, szczególnie tych zasilających urządzenia o dużym poborze mocy, jak piece oporowe, kluczowe jest przestrzeganie norm dotyczących przekrojów przewodów. Dlatego niezbędne jest, aby instalatorzy mieli świadomość, że wybór odpowiedniego przekroju przewodu nie tylko zapobiega spadkom napięcia, ale także wspiera bezpieczne użytkowanie instalacji. Przekroczenie dopuszczalnych wartości może prowadzić do kłopotów z działaniem urządzeń oraz ich trwałością.
Pytanie 31
Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?
A. Brak obciążeniaTwoja odpowiedź
B. Przerwa w uzwojeniu twornika
C. Przerwa w uzwojeniu wzbudzeniaPoprawna odpowiedź
D. Luzy w łożyskach
Niepoprawna odpowiedź. Luzy w łożyskach same w sobie nie sprawią, że silnik bocznikowy prądu stałego zacznie się rozbiegać. Owszem, luzy mogą zmniejszyć wydajność i stabilność silnika. Mogą powodować większe tarcie, co prowadzi do przegrzewania, ale to nie kluczowy powód rozbiegania. Brak obciążenia też nie jest głównym problemem, bo nawet bez obciążenia te silniki mogą pracować, tylko kręcą się szybciej, co może prowadzić do uszkodzeń. Przerwa w uzwojeniu twornika nie sprawi, że silnik się rozbiegnie, bo bez prądu w tym uzwojeniu, to ten silnik w ogóle nie wystartuje. Kluczowe w tym wszystkim jest zrozumienie, że rozbieganie się silnika wynika z braku pola magnetycznego i braku stabilizacji prędkości obrotowej. Myślenie, że to przez problemy mechaniczne, to typowy błąd, bo powinno się skupić bardziej na zasadach działania silnika i jego systemie wzbudzenia.
Pytanie 32
Którego z przedstawionych na rysunkach urządzeń elektrycznych należy użyć jako zabezpieczenia silnika trójfazowego przed skutkami przeciążeń?
D.
A.Poprawna odpowiedź
C.
B.Twoja odpowiedź
Niepoprawna odpowiedź. Wybór nieprawidłowej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji poszczególnych urządzeń elektrycznych. Stycznik modułowy, przedstawiony na rysunku B, nie jest przeznaczony do ochrony silników przed przeciążeniami, lecz służy głównie do załączania i wyłączania obwodów elektrycznych w systemach automatyki. Jego działanie opiera się na podziale obwodów, a nie na monitorowaniu temperatury silnika, co sprawia, że nie jest w stanie efektywnie zabezpieczyć silnika przed przegrzaniem. Również przekaźnik, który możemy zobaczyć na rysunku C, ma zastosowanie w detekcji i kontrolowaniu stanu obwodów, ale nie jest przystosowany do bezpośredniego zabezpieczania silników przed przeciążeniem. Jego rola jest bardziej związana z sygnalizowaniem stanu obwodu niż z jego ochroną. Z kolei wyłącznik nadprądowy, przedstawiony na rysunku D, jest używany do ochrony przed zwarciami i przeciążeniami, ale jego działanie jest oparte na pomiarze prądu, a nie na monitorowaniu temperatury. Zrozumienie, w jaki sposób każde z tych urządzeń funkcjonuje oraz jakie ma zastosowanie, jest kluczowe w projektowaniu systemów zabezpieczeń. Użycie niewłaściwego urządzenia może prowadzić do sytuacji, w której silnik jest narażony na uszkodzenia, co może skutkować poważnymi konsekwencjami finansowymi i operacyjnymi.
Pytanie 33
Jaki przekrój przewodu należy dobrać do zasilania odbiornika jednofazowego o danych Sn = 4,6 kVA i Un = 230 V, stosując kryterium obciążalności prądowej na podstawie danych przedstawionych w tabeli?
Obciążalność
mm2
1,0
1,5
2,5
4,0
6,0
A
15
19
24
32
42
A. 2,5 mm2Twoja odpowiedź
B. 1,5 mm2
C. 4,0 mm2
D. 6,0 mm2
Poprawna odpowiedź. Wybór przekroju przewodu 2,5 mm2 jest uzasadniony, ponieważ przekrój ten zapewnia odpowiednią obciążalność prądową dla odbiornika jednofazowego o mocy 4,6 kVA i napięciu 230 V. Obliczony prąd obciążenia wynosi około 20 A, co mieści się w granicach obciążalności prądowej przewodu 2,5 mm2, wynoszącej 24 A. Zastosowanie przewodu o właściwej średnicy jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej i minimalizowania strat energetycznych. W praktyce, dobór odpowiedniego przekroju przewodu powinien być zawsze oparty na rzeczywistych warunkach eksploatacji, takich jak długość przewodu, temperatura otoczenia oraz sposób układania (np. w rurach, na otwartej przestrzeni). Przy projektowaniu instalacji elektrycznych warto również uwzględnić normy PN-IEC, które określają wymagania dotyczące obciążalności przewodów oraz ich zastosowania w różnych warunkach. Prawidłowy dobór przekroju przewodu jest kluczowym elementem zapobiegania przegrzewaniu się instalacji, co może prowadzić do uszkodzeń oraz zwiększonego ryzyka pożaru.
Pytanie 34
Jakiego rodzaju wyłączników RCD należy użyć do zabezpieczenia instalacji elektrycznej obwodu gniazd jednofazowych w pracowni komputerowej, gdzie znajdują się 15 zestawów komputerowych?
A. 25/4/300-A
B. 25/2/030-APoprawna odpowiedź
C. 25/4/030-ACTwoja odpowiedź
D. 25/2/030-AC
Niepoprawna odpowiedź. Wybór innych typów wyłączników RCD do zabezpieczenia obwodu gniazd jednofazowych w pracowni komputerowej nie jest zalecany ze względu na różnice w parametrach, które mogą prowadzić do niewystarczającego poziomu ochrony. Chociaż niektóre z tych wyłączników mają swoje zastosowania, nie spełniają one wymogów bezpieczeństwa w kontekście pracy z urządzeniami komputerowymi. Na przykład, typ 25/4/300-A, z prądem różnicowym 300 mA, jest przeznaczony głównie do ochrony przed pożarem w obwodach zasilających, a nie dla ochrony użytkowników przed porażeniem prądem. Użycie takiego wyłącznika w pracowni komputerowej mogłoby spowodować, że w przypadku awarii, prąd nie zostanie odcięty wystarczająco szybko, co zwiększa ryzyko dla osób korzystających z urządzeń. Typ 25/2/030-AC, mimo że ma prąd różnicowy 30 mA, nie jest dostosowany do ochrony przed prądami stałymi, co może być istotne w przypadku zastosowań związanych z elektroniką. Natomiast 25/2/030-AC zawiera dodatkową opcję dla prądów stałych, co czyni go bardziej uniwersalnym, ale niekoniecznie lepszym w kontekście standardowego użytkowania komputerów. Kluczowym błędem jest zatem zakładanie, że każdy wyłącznik RCD może być stosowany w każdej sytuacji, co jest sprzeczne z zasadami projektowania instalacji elektrycznych, które zalecają użycie odpowiednich urządzeń w zależności od specyfiki użytkowania i potencjalnych zagrożeń.
Pytanie 35
W instalacji elektrycznej obwodu gniazd w przedpokoju wykorzystano przewód YDYt 3×2,5 mm². Podczas wiercenia w murze pracownik przypadkowo przeciął przewód, uszkadzając jego dwie żyły. Jak należy prawidłowo usunąć tę usterkę?
A. Rozkuć tynk w miejscu uszkodzenia, zamontować dodatkową puszkę i w niej połączyć żyły.Twoja odpowiedź
B. Rozkuć tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą, a następnie zatynkować ścianę.
C. Wyciągnąć jedynie uszkodzone żyły, zastępując je przewodem jednodrutowym.
D. Prowadzić nowy przewód pomiędzy najbliższymi puszkami, stosując pilota.
Poprawna odpowiedź. Wybór odpowiedzi polegającej na rozkuwaniu tynku w miejscu uszkodzenia, zamontowaniu dodatkowej puszki oraz połączeniu żył jest najbardziej zalecanym sposobem naprawy uszkodzonego przewodu elektrycznego. Tego rodzaju działania są zgodne z obowiązującymi normami oraz najlepszymi praktykami w branży elektrycznej. W sytuacji, gdy przewód został uszkodzony, niezbędne jest zapewnienie odpowiednich warunków do naprawy, co może wiązać się z otwarciem ściany. Instalując dodatkową puszkę, zwiększamy bezpieczeństwo i ułatwiamy przyszłe prace serwisowe. Połączenie żył w puszce umożliwia także zastosowanie złączek, co jest rekomendowane w przypadku napraw elektrycznych. Dzięki temu połączenia są bardziej trwałe i estetyczne, a ryzyko ich przypadkowego usunięcia bądź zwarcia zostaje zminimalizowane. Takie podejście jest zgodne z europejskimi normami instalacji elektrycznych, które nakładają obowiązek używania osprzętu instalacyjnego w celu zwiększenia bezpieczeństwa użytkowania instalacji elektrycznych. W praktyce, zastosowanie dodatkowej puszki stanowi również zabezpieczenie przed przyszłymi uszkodzeniami mechanicznymi. Już na etapie projektowania, warto uwzględnić takie rozwiązania, by minimalizować ryzyko nieprzewidzianych awarii.
Pytanie 36
Kto powinien sporządzać plany okresowych kontroli i napraw instalacji elektrycznej w budynku mieszkalnym?
A. Dostawca energii elektrycznej.Twoja odpowiedź
B. Urząd dozoru technicznego.
C. Właściciel lub zarządca budynku.Poprawna odpowiedź
D. Użytkownicy lokali.
Niepoprawna odpowiedź. W przypadku instalacji elektrycznych w budynkach mieszkalnych bardzo łatwo pomylić role poszczególnych podmiotów. Wielu ludzi zakłada, że skoro korzystają z instalacji na co dzień, to użytkownicy lokali powinni planować kontrole i naprawy. W praktyce lokator może co najwyżej zgłaszać usterki, dbać o prawidłowe użytkowanie gniazd, łączników czy odbiorników, ale nie ma ani formalnych uprawnień, ani obowiązku prawnego organizowania przeglądów całej instalacji wspólnej. To byłoby kompletnie nie do ogarnięcia, bo każdy lokal działałby w oderwaniu od całości budynku. Podobne nieporozumienie dotyczy urzędu dozoru technicznego. UDT zajmuje się nadzorem nad określonymi urządzeniami technicznymi, jak np. dźwigi, suwnice, niektóre kotły, zbiorniki ciśnieniowe. Typowa instalacja elektryczna w budynku mieszkalnym nie podlega takiemu bezpośredniemu dozorowi w sensie planowania przeglądów. UDT nie wchodzi do bloków i nie ustala harmonogramów kontroli gniazdek i rozdzielnic – to nie ta rola i nie ten zakres kompetencji. Częsty błąd pojawia się też przy myśleniu o dostawcy energii elektrycznej. Operator systemu dystrybucyjnego odpowiada za sieć do punktu przyłączenia, najczęściej do złącza kablowego lub napowietrznego oraz licznika. Dalej, za instalację odbiorczą w budynku, odpowiada już właściciel lub zarządca. Dostawca energii nie będzie planował remontu pionów, wymiany tablic licznikowych w częściach wspólnych czy modernizacji instalacji w mieszkaniach, bo to wykracza poza jego obowiązki. Typowy błąd myślowy polega na przerzucaniu odpowiedzialności „na kogoś z zewnątrz”: na dostawcę energii, na urząd, na lokatorów. Tymczasem przepisy i praktyka eksploatacyjna jasno wskazują, że to właściciel lub zarządca budynku ma obowiązek zorganizować okresowe kontrole, pomiary i naprawy, a także prowadzić dokumentację z tych działań. Bez tego trudno mówić o bezpiecznej i zgodnej z normami eksploatacji instalacji.
Pytanie 37
Który z jednofazowych wyłączników nadprądowych zapewnia odpowiednią ochronę przed porażeniem przy impedancji pętli zwarcia Z = 4,2 Ω?
A. C16
B. B16Twoja odpowiedź
C. C10
D. B10Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór C10, B16 czy C16 jako odpowiedzi na pytanie o wyłącznik nadprądowy spełniający warunki ochrony przeciwporażeniowej w przypadku impedancji pętli zwarcia Z = 4,2 Ω jest nieprawidłowy z kilku powodów. Wyłączniki oznaczone literą C są przystosowane do ochrony obwodów z większymi prądami rozruchowymi, co czyni je mniej odpowiednimi w kontekście ochrony przed porażeniem, szczególnie w obwodach, gdzie występuje duża różnorodność obciążeń. Przykładowo, C10 przy prądzie znamionowym 10 A, w przypadku zwarcia może nie zadziałać w odpowiednio szybkim czasie, co może prowadzić do zagrożenia dla bezpieczeństwa. Z kolei B16 charakteryzuje się prądem znamionowym 16 A, co również jest niewłaściwym doborem, gdyż w przypadku pętli zwarcia o impedancji 4,2 Ω, może generować prąd zwarciowy, który przekroczy granice działania wyłącznika, co skutkuje opóźnieniem w zadziałaniu i ryzykiem uszkodzenia instalacji. Warto przypomnieć, że zgodnie z normami PN-EN 60898, wyłączniki nadprądowe powinny być dobierane w taki sposób, aby zapewniały nie tylko ochronę przed przeciążeniami, ale również skuteczną ochronę przed porażeniem elektrycznym. Użycie niewłaściwego typu wyłącznika może prowadzić do niebezpiecznych sytuacji, w których użytkownicy są narażeni na ryzyko porażenia prądem, a także do uszkodzenia sprzętu elektrycznego. Dlatego kluczowe jest, aby podczas doboru wyłączników uwzględniać zarówno ich charakterystykę, jak i konkretne warunki, w jakich będą pracować.
Pytanie 38
Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?
A. IP23; IK03
B. IP 23; IK 10
C. IP 67; IK 09Twoja odpowiedź
D. IP 67; IK 02
Poprawna odpowiedź. Odpowiedź IP 67; IK 09 jest poprawna, ponieważ zapewnia odpowiednie stopnie ochrony dla oprawy zamontowanej w chodniku przed werandą budynku jednorodzinnego. Stopień ochrony IP 67 oznacza, że oprawa jest całkowicie pyłoszczelna (pierwsza cyfra 6) oraz odporna na zanurzenie w wodzie do głębokości 1 metra przez maksymalnie 30 minut (druga cyfra 7). Taki poziom ochrony jest kluczowy w obszarach narażonych na kontakt z wodą, zwłaszcza w strefach zewnętrznych, gdzie zmiany pogodowe mogą prowadzić do zalania. Stopień ochrony IK 09 wskazuje na odporność na uderzenia mechaniczne o energii do 10J, co jest istotne dla opraw oświetleniowych instalowanych w miejscach o dużym natężeniu ruchu, takich jak chodniki. W praktyce, zastosowanie opraw z tymi parametrami zwiększa bezpieczeństwo i trwałość instalacji oświetleniowej, minimalizując ryzyko awarii spowodowane zarówno uszkodzeniami mechanicznymi, jak i wpływem warunków atmosferycznych. Warto również zaznaczyć, że zgodnie z normą IEC 60529, odpowiednie zabezpieczenie urządzeń oświetleniowych w strefach zewnętrznych jest kluczowe dla zapewnienia ich długotrwałego i bezpiecznego funkcjonowania.
Pytanie 39
Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?
A. Dy1 i Dy5
B. Dy5 i Dy11Poprawna odpowiedź
C. Dy7 i Dy11Twoja odpowiedź
D. Dy3 i Dy9
Niepoprawna odpowiedź. Wybór innych grup połączeń transformatorów, takich jak Dy3, Dy9, Dy1, Dy7, czy Dy11 nie jest w pełni uzasadniony w kontekście zastosowań praktycznych, co prowadzi do zrozumienia nieprawidłowości w podejściu do wyboru odpowiedniej konfiguracji. Połączenie Dy3, oparte na trójkącie, jest wykorzystywane, gdy nie ma potrzeby redukcji harmonik, co skutkuje większymi stratami mocy w niektórych warunkach eksploatacyjnych. Z kolei Dy9, mimo że również ma swoje zastosowanie, nie jest rekomendowane do ogólnych zastosowań z uwagi na większe ryzyko wystąpienia problemów z jakością energii. Odpowiedzi takie jak Dy1 i Dy5 mogą prowadzić do nieefektywności, ponieważ Dy1 nie jest standardowym ani zalecanym połączeniem w normach, co przypisuje mu mniejsze zastosowanie w praktycznych systemach. Dy7 ma swoje specyficzne zastosowania, ale w kontekście ogólnych norm i praktyk, nie jest zalecanym wyborem. Istotne jest, aby przy podejmowaniu decyzji o wyborze połączeń brać pod uwagę nie tylko teoretyczne aspekty, ale także praktyczną efektywność, niezawodność oraz zgodność z normami branżowymi, co jest kluczowe w projektowaniu i eksploatacji systemów zasilania.
Pytanie 40

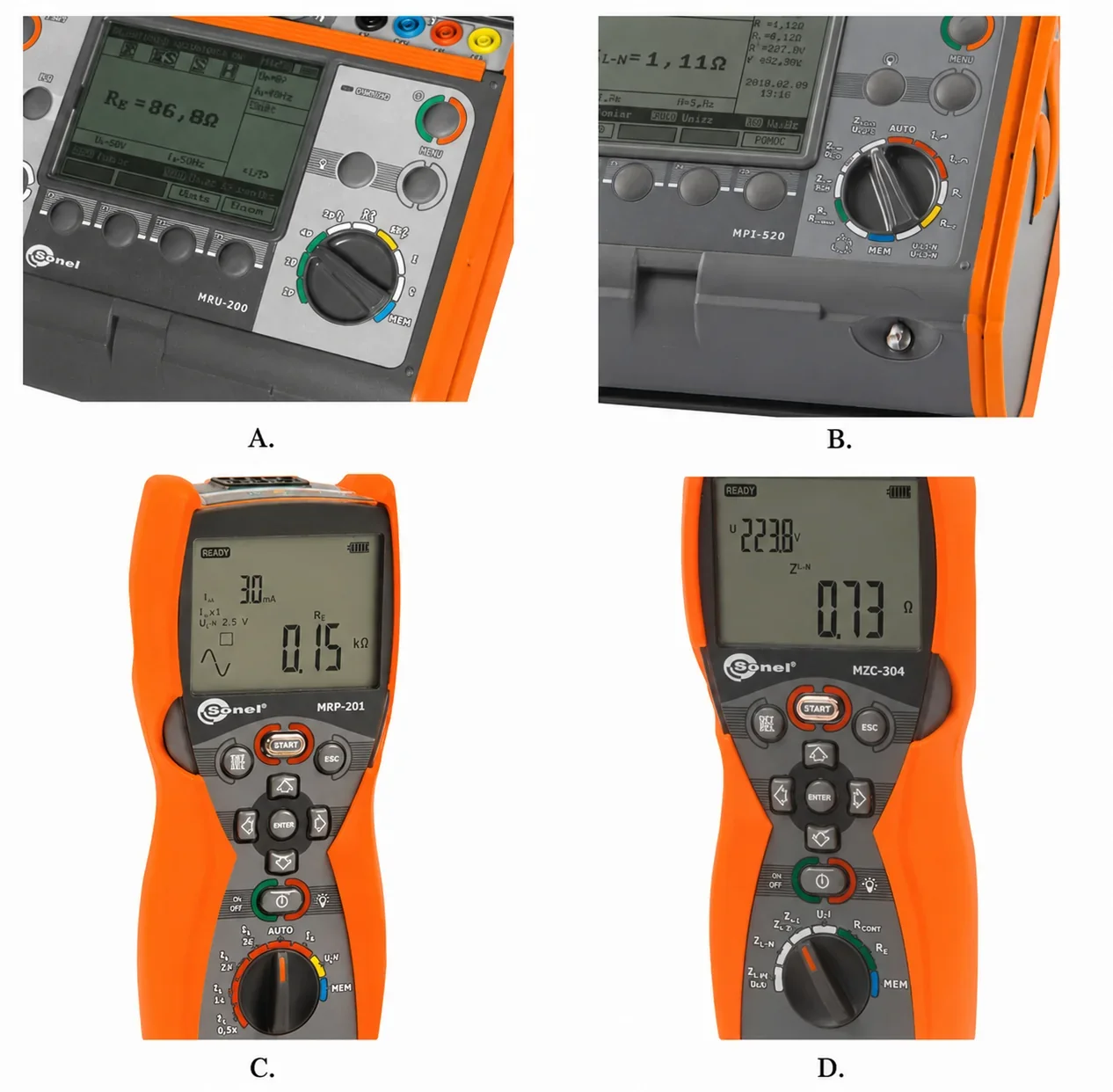

Którym z zamieszczonych na rysunkach mierników można wykonać kompleksowe pomiary odbiorcze instalacji elektrycznej?
C.
D.
B.Twoja odpowiedź
A.
Poprawna odpowiedź. Miernik przedstawiony na rysunku B. to miernik wielofunkcyjny, który umożliwia przeprowadzanie kompleksowych pomiarów odbiorczych instalacji elektrycznej. W kontekście standardów bezpieczeństwa, takich jak normy IEC 61010, ważne jest, aby urządzenie pomiarowe posiadało odpowiednie certyfikaty oraz funkcje dostosowane do różnych pomiarów. Miernik ten pozwala na pomiary rezystancji izolacji, co jest kluczowe dla oceny bezpieczeństwa instalacji elektrycznej. Przykładowo, podczas testowania instalacji przed jej oddaniem do użytkowania, miernik B. może wykonać pomiar rezystancji izolacji do wartości kilku megohmów, co jest zgodne z wymaganiami normy PN-EN 61557. Oprócz tego, miernik ten może również sprawdzić ciągłość przewodów ochronnych, co jest istotne dla zapewnienia skutecznego działania systemów ochrony przed porażeniem prądem. Dzięki możliwości pomiaru pętli zwarcia, miernik B. zapewnia również szybkie i precyzyjne informacje o impedancji pętli, co ma kluczowe znaczenie dla oceny skuteczności zabezpieczeń w instalacjach elektrycznych. Takie funkcje sprawiają, że miernik B. jest niezastąpionym narzędziem w pracy elektryków i techników, gwarantującym bezpieczeństwo i zgodność z wymaganiami prawnymi oraz technicznymi.
