Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 10 grudnia 2025 13:02
Data zakończenia: 10 grudnia 2025 13:34

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W celu sprawdzenia poprawności działania wyłączników różnicowoprądowych zmierzono ich różnicowe prądy zadziałania i wyniki zamieszczono w przedstawionej tabeli. Który z wyłączników nie spełnia warunku prądu zadziałania I_Δ = (0,5÷1,00) I_ΔN?

Wyłącznik	Wynik pomiaru różnicowego prądu zadziałania I_Δ
P302 25-10-AC	8 mA
P202 25-30-AC	12 mA
P304 40-30-AC	25 mA
P304 40-100-AC	70 mA

A. P304 40-30-AC

B. P302 25-10-AC

C. P304 40-100-AC

D. P202 25-30-AC

Wybór odpowiedzi, która nie jest zgodna z rzeczywistymi wartościami prądu zadziałania wyłączników różnicowoprądowych, może wynikać z kilku typowych błędów analitycznych. Często zdarza się, że osoby analizujące dane mają trudności w poprawnym zinterpretowaniu wartości zmierzonych. Na przykład przy wyłącznikach, które osiągają wartości zadziałania bliskie granicznym, niektórzy mogą mylnie założyć, że są one w pełni zgodne z wymaganiami, nie zwracając uwagi na fakt, że ich wartości nie mieszczą się w określonych normach. Dobrze jest pamiętać, że każdy wyłącznik różnicowoprądowy musi spełniać ściśle określone normy, aby zapewnić odpowiedni poziom ochrony, który jest kluczowy w zapobieganiu zagrożeniom elektrycznym. W przypadku omawianego wyłącznika, jego prąd zadziałania wynoszący 12 mA jest poniżej minimalnej wymaganej wartości 15 mA. Ignorowanie takich szczegółów może prowadzić do fałszywego poczucia bezpieczeństwa, co jest niebezpieczne w praktycznych zastosowaniach, zwłaszcza w sytuacjach, gdzie narażeni są ludzie lub drogie urządzenia. Przeprowadzając testy, warto stosować się do wytycznych zawartych w normach, takich jak PN-EN 60947-2, które szczegółowo określają wymagania dotyczące bezpieczeństwa. Właściwa analiza wyników oraz ciągłe monitorowanie stanu wyłączników różnicowoprądowych powinno być standardową praktyką w każdym obiekcie, aby zapewnić ich niezawodność.

Pytanie 2

Jaka jest minimalna wartość rezystancji izolacji przewodu, gdy mierzymy induktorem w sieci o napięciu znamionowym badanego obwodu U < 500 V?

A. ≥ 0,25 MΩ

B. < 0,25 MΩ

C. < 0,5 MΩ

D. ≥ 0,5 MΩ

Odpowiedź z wartością ≥ 0,5 MΩ jest całkiem w porządku. Zgodnie z normami, jak PN-EN 61557-1, dla przewodów w sieciach do 500 V, ta minimalna wartość rezystancji izolacji wynosi właśnie 0,5 MΩ. To ważne, bo pomaga utrzymać bezpieczeństwo i zmniejsza ryzyko porażenia prądem czy zwarć w instalacjach elektrycznych. W praktyce, zanim technicy zaczną pracować przy instalacjach, zawsze wykonują pomiary rezystancji, żeby sprawdzić, czy wszystko jest w porządku. Jakby okazało się, że wartość jest niższa niż 0,5 MΩ, to trzeba działać, na przykład wymienić uszkodzone przewody lub poprawić izolację. Regularne sprawdzanie rezystancji izolacji to też dobry sposób na konserwację, co jest całkiem zgodne z najlepszymi praktykami w branży.

Pytanie 3

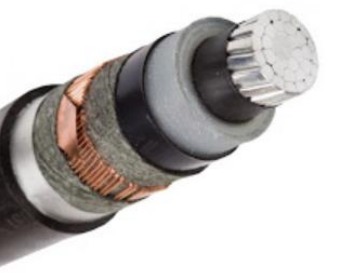

Na ilustracji przedstawiony jest

A. przewód sterowniczy.

B. kabel telekomunikacyjny.

C. przewód spawalniczy.

D. kabel elektroenergetyczny.

Kabel elektroenergetyczny, który został przedstawiony na ilustracji, charakteryzuje się specyficzną budową oraz solidną izolacją, co jest kluczowe dla jego funkcji w systemach elektroenergetycznych. Te kable są zaprojektowane do przesyłania dużych ilości energii elektrycznej i zazwyczaj mają grubszą średnicę oraz wytrzymałe materiały izolacyjne, które chronią je przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych. W kontekście standardów branżowych, kable elektroenergetyczne muszą spełniać rygorystyczne normy, takie jak normy IEC (Międzynarodowa Komisja Elektrotechniczna) czy EN (Europejskie Normy). W praktyce, ich zastosowanie obejmuje przesył energii do budynków, instalacji przemysłowych i infrastruktury miejskiej, co czyni je fundamentalnym elementem w systemach energetycznych. Wiedza na temat różnic między kablami energetycznymi, telekomunikacyjnymi a innymi przewodami jest istotna dla każdego inżyniera elektryka, aby zapewnić odpowiedni dobór materiałów i bezpieczeństwo instalacji.

Pytanie 4

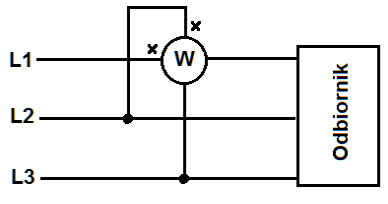

Ile wynosi wartość mocy biernej w symetrycznym układzie trójfazowym przedstawionym na rysunku, jeżeli watomierz wskazuje 100 W?

A. 100 var

B. 300 var

C. 173 var

D. 519 var

Poprawna odpowiedź to 173 var, ponieważ w symetrycznym układzie trójfazowym moc bierna jest związana z mocą czynną. Wartość mocy biernej Q można obliczyć za pomocą wzoru Q = √3 * P, gdzie P to moc czynna. W przypadku, gdy watomierz wskazuje 100 W, możemy zastosować ten wzór, co prowadzi nas do obliczenia Q = √3 * 100 W, co daje około 173 var. W praktyce, moc bierna jest istotna w kontekście projektowania instalacji elektrycznych, gdzie ważne jest zrozumienie relacji między mocą czynną a mocą bierną, by zapewnić optymalne działanie urządzeń elektrycznych. W kontekście norm PN-EN 50160, które dotyczą jakości energii elektrycznej, światłowodów i systemów zasilania, umiejętność obliczania tych mocy jest niezbędna dla inżynierów zajmujących się systemami zasilania i ochroną przed przepięciami. Wiedza ta pozwala również na lepsze zarządzanie zużyciem energii i minimalizację strat, co jest kluczowe w działalności przemysłowej oraz w kontekście zrównoważonego rozwoju.

Pytanie 5

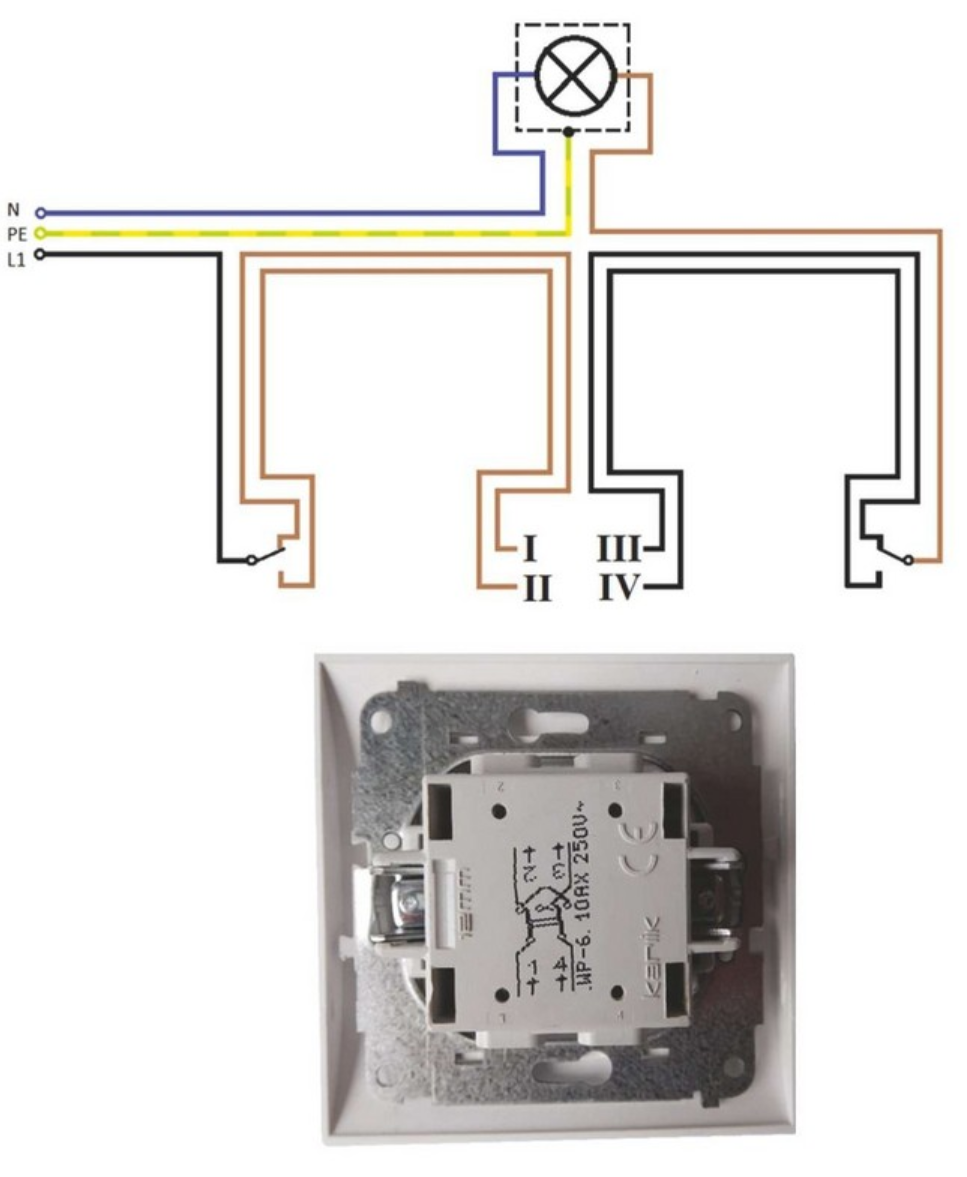

Określ sposób podłączenia łącznika przedstawionego na fotografii, aby w układzie, którego schemat przedstawiono na rysunku, zapewnione było sterowanie oświetleniem z trzech niezależnych miejsc.

A. I-1, II-2, III-3, IV-4

B. I-2, II-4, III-1, IV-3

C. I-4, II-3, III-2, IV-1

D. I-1, II-4, III-2, IV-3

Analizując zastosowane podejścia w niepoprawnych odpowiedziach, widać, że błędnie interpretują one zasady dotyczące podłączenia łącznika krzyżowego. Wiele osób może mylnie sądzić, że wystarczy zamienić miejscami wejścia i wyjścia bez zrozumienia ich funkcji. Na przykład, konfiguracja I-2, II-4, III-1, IV-3 sugeruje, że wejście 2 pełni rolę głównego źródła sygnału, co jest niezgodne z funkcją łącznika krzyżowego. Tego typu błędne myślenie można przypisać braku zrozumienia, jak sygnały elektryczne przepływają przez system, co prowadzi do nieprawidłowego sterowania oświetleniem. Kolejnym typowym błędem jest nieodróżnianie między funkcją wejść a wyjść łącznika. Wejścia 1 i 4 mają za zadanie przyjmować sygnały sterujące, a wyjścia 2 i 3 są odpowiedzialne za przekazywanie energii do oświetlenia. Niezrozumienie tej struktury może prowadzić do nieefektywnego działania całego układu oraz problemów z instalacją. Ważne jest, aby zrozumieć, że każdy element ma swoją określoną rolę w systemie elektrycznym i nie można dowolnie zmieniać ich funkcji bez konsekwencji dla bezpieczeństwa i wydajności instalacji.

Pytanie 6

Którego typu gniazda elektrycznego dotyczy symbol graficzny przedstawiony na ilustracji?

A. Trójfazowego ze stykiem ochronnym.

B. Jednofazowego bez styku ochronnego.

C. Jednofazowego ze stykiem ochronnym.

D. Trójfazowego bez styku ochronnego.

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumień dotyczących klasyfikacji gniazd elektrycznych. Gniazda jednofazowe bez styku ochronnego oraz gniazda trójfazowe, zarówno z jak i bez styku ochronnego, różnią się zasadniczo pod względem zastosowania i bezpieczeństwa. Gniazda jednofazowe bez styku ochronnego, mimo że są popularne w niektórych aplikacjach, nie zapewniają ochrony przed porażeniem, co czyni je mniej bezpiecznymi w zastosowaniach, gdzie ryzyko kontaktu z prądem jest wyższe. Gniazda trójfazowe, z kolei, są projektowane do zasilania większych urządzeń przemysłowych i wymagają zastosowania specjalistycznych wtyczek oraz kabli. W kontekście domowym lub w małych biurach, gniazda trójfazowe są zazwyczaj zbędne, a ich używanie bez odpowiedniego uzasadnienia może prowadzić do nieefektywności energetycznej. Często błędne wybory wynikają z mylnego założenia, że większa liczba faz przekłada się na lepsze parametry elektryczne w każdej sytuacji. Należy pamiętać, że dobór odpowiedniego gniazda elektrycznego powinien być oparty na specyfikacji urządzeń, które mają być podłączone, oraz na obowiązujących normach bezpieczeństwa. Zrozumienie tych podstawowych zasad jest kluczowe do uniknięcia potencjalnych zagrożeń i nieprawidłowości w instalacjach elektrycznych.

Pytanie 7

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

A. X – 4 żyły, Y – 4 żyły.

B. X – 4 żyły, Y – 5 żył.

C. X – 5 żył, Y – 5 żył.

D. X – 5 żył, Y – 4 żyły.

Wybrana odpowiedź jest prawidłowa, ponieważ aby umożliwić jednoczesne sterowanie oświetleniem w dwóch punktach za pomocą czterech łączników, zastosowanie odpowiedniej liczby żył w przewodach jest kluczowe. W punkcie X potrzebujemy czterech żył, co pozwala na zainstalowanie łącznika krzyżowego. Taki łącznik wymaga dwóch przewodów do sterowania i dwóch do łączenia z innymi łącznikami. W punkcie Y z kolei, pięć żył jest niezbędnych, ponieważ oprócz czterech żył dla łącznika krzyżowego, potrzebujemy jeszcze jednego przewodu do zasilania samego oświetlenia. W praktyce, stosowanie łączników schodowych i krzyżowych to standard w instalacjach elektrycznych, szczególnie w dużych pomieszczeniach, gdzie wiele punktów oświetleniowych jest sterowanych z różnych miejsc. Dzięki dobrej organizacji przewodów można uniknąć problemów z nieprawidłowym działaniem systemu oświetlenia oraz zapewnić komfort użytkowania, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 8

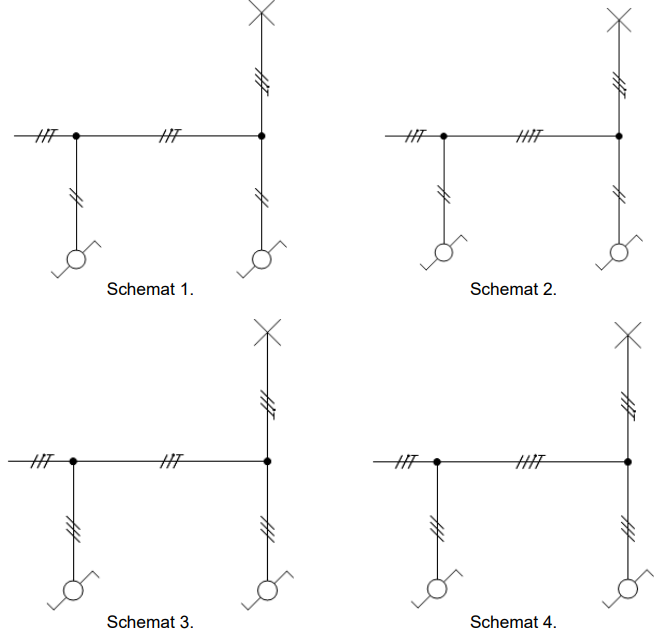

Wskaż prawidłowy schemat sterowania oświetleniem z dwóch niezależnych miejsc?

A. Schemat 2.

B. Schemat 1.

C. Schemat 3.

D. Schemat 4.

Schemat 4 to idealne rozwiązanie, gdy chcemy sterować oświetleniem z dwóch miejsc. Używa on przełączników schodowych, które są standardem w takich sytuacjach. Dzięki nim możemy włączać i wyłączać jedno źródło światła z różnych lokalizacji, co jest super praktyczne, zwłaszcza w korytarzach czy na schodach. Te przełączniki są zaprojektowane tak, żeby użytkownik nie miał problemu z zarządzaniem światłem, a ich użycie jest zgodne z normami, jak na przykład PN-EN 60669-1, które mówią o urządzeniach do sterowania oświetleniem. Dodatkowo, takie rozwiązanie pomaga oszczędzać energię, bo można łatwo wyłączyć światło, gdy nie jest potrzebne. W praktyce, dzięki takiemu ustawieniu, zwiększa się też bezpieczeństwo, bo nie trzeba chodzić w ciemności. Instalacja takich przełączników jest dosyć prosta, o ile stosuje się odpowiednie zasady, co czyni je atrakcyjną opcją dla wielu użytkowników.

Pytanie 9

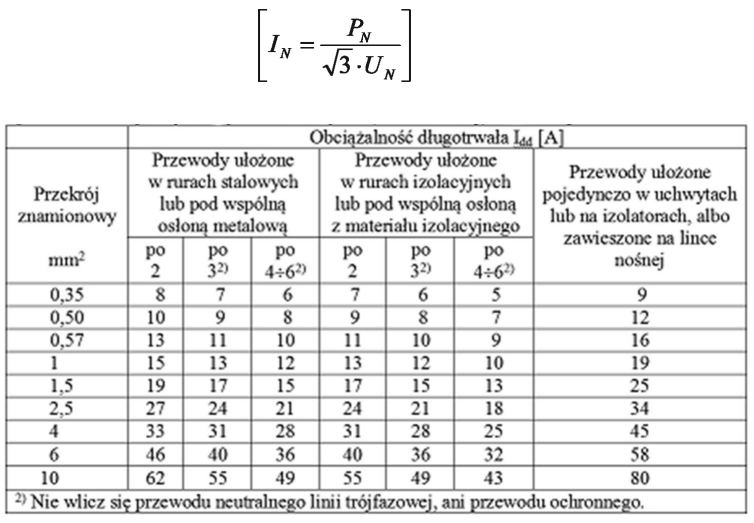

Jaki minimalny przekrój, ze względu na obciążalność długotrwałą, powinny mieć przewody DY ułożone w rurze izolacyjnej, zasilające odbiornik trójfazowy o mocy 10 kW z sieci trójfazowej o napięciu 400 V?

A. 4 mm2

B. 6 mm2

C. 2,5 mm2

D. 1,5 mm2

Wybór przekroju przewodu w instalacjach elektrycznych jest kluczowym elementem projektowania układów zasilających. Odpowiedzi, które wskazują na większe przekroje, jak 6 mm2, 4 mm2 oraz 2,5 mm2, mogą sugerować nadmierne zabezpieczenie, jednak nie uwzględniają one rzeczywistych potrzeb obciążeniowych. Przykładowo, wybór 6 mm2 dla obciążenia 14,5 A jest nie tylko nieekonomiczny, ale i zbędny, ponieważ istnieją bardziej odpowiednie przekroje, które spełniają wymagania. Z kolei odpowiedź 2,5 mm2, choć jest bardziej zbliżona do właściwego przekroju, również nie jest zgodna z normami, ponieważ przy takiej obciążalności przewody 1,5 mm2 są wystarczające. Warto przypomnieć, że dobór przekroju przewodu powinien być oparty na rzeczywistym obciążeniu oraz warunkach ułożenia. W praktyce, przed podjęciem decyzji, należy przeanalizować obciążenie prądowe w kontekście całej instalacji oraz zastosować odpowiednie współczynniki korekcyjne. Niezastosowanie się do tych zasad może prowadzić do nieprawidłowości w funkcjonowaniu instalacji, co w dłuższym czasie może skutkować awariami lub niebezpiecznymi sytuacjami, takimi jak przegrzewanie się przewodów. Ostatecznie, kluczowe jest, aby decyzje o doborze przekroju przewodów były zgodne z obowiązującymi normami, co nie tylko zapewnia bezpieczeństwo, ale także przyczynia się do efektywności energetycznej systemów elektrycznych.

Pytanie 10

Przedstawiona na rysunku puszka rozgałęźna przeznaczona jestdo instalacji elektrycznej natynkowejprowadzonej przewodami

A. na izolatorach.

B. na uchwytach.

C. w rurach winidurowych karbowanych.

D. w listwach elektroinstalacyjnych.

Prawidłowa odpowiedź to "na uchwytach", co jest zgodne z praktykami instalacji elektrycznych natynkowych. Puszki rozgałęźne przeznaczone do instalacji natynkowej muszą być montowane w sposób, który zapewnia łatwy dostęp do połączeń elektrycznych oraz ich właściwą ochronę. Montaż na uchwytach pozwala na stabilne osadzenie puszki, co jest kluczowe dla bezpieczeństwa instalacji. W przypadku instalacji natynkowych, elementy takie jak uchwyty są projektowane z myślą o prostym i szybkim montażu, co jest zgodne z normami budowlanymi i elektrycznymi. Dodatkowo, stosowanie uchwytów zmniejsza ryzyko uszkodzenia przewodów oraz ułatwia dalsze prace konserwacyjne. Przykładem praktycznego zastosowania puszek rozgałęźnych na uchwytach może być instalacja oświetlenia w pomieszczeniach, gdzie wymagana jest szybka interwencja w przypadku awarii. Warto również zaznaczyć, że według norm PN-IEC 60364, instalacje elektryczne powinny być projektowane z uwzględnieniem łatwego dostępu i bezpieczeństwa użytkowników.

Pytanie 11

Którą z wymienionych wielkości fizycznych można zmierzyć w instalacji elektrycznej przyrządem pomiarowym przedstawionym na rysunku?

A. Prąd różnicowy wyłącznika różnicowoprądowego.

B. Czas wyłączenia wyłączników instalacyjnych nadprądowych.

C. Rezystancję izolacji przewodów.

D. Impedancję pętli zwarcia.

Pomiar czasu wyłączenia wyłączników instalacyjnych nadprądowych dotyczy parametrów zabezpieczeń w instalacji elektrycznej, które są określane w kontekście ochrony przed przeciążeniem i zwarciem. Czas ten jest zazwyczaj mierzony przy pomocy specjalistycznych urządzeń, takich jak analizatory parametrów sieci czy testery wyłączników, a nie mierników izolacji. Przyrząd prezentowany na zdjęciu nie jest przystosowany do takich pomiarów, co jest częstym błędem myślowym wśród osób rozpoczynających pracę w branży elektrycznej. Z kolei impedancja pętli zwarcia to parametr, który również wymaga dedykowanych narzędzi, takich jak mierniki impedancji. Tego rodzaju pomiary są kluczowe w ocenie skuteczności działania zabezpieczeń, ale nie są związane z pomiarami wykonywanymi miernikiem izolacji. Również prąd różnicowy wyłącznika różnicowoprądowego jest mierzony przy użyciu odpowiednich testerów, a nie mierników izolacji, które nie są w stanie dostarczyć potrzebnych wyników. Przyzwyczajenie do mylenia tych typów pomiarów jest powszechne, ale przysparza problemów w diagnostyce i ocenie stanu instalacji elektrycznych. Zrozumienie różnic pomiędzy tymi parametrami i ich odpowiednimi metodami pomiaru jest fundamentalne dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznych.

Pytanie 12

Ogranicznik przepięć klasy D, który można zainstalować w systemie elektrycznym o maksymalnym napięciu 1000 V, instaluje się w

A. gniazdach elektrycznych, puszkach w instalacji oraz bezpośrednio w urządzeniach.

B. niskonapięciowych liniach elektroenergetycznych.

C. rozgałęzieniach systemu elektrycznego w budynku oraz w rozdzielnicach dla mieszkań.

D. złączach oraz miejscach, gdzie instalacja wchodzi do budynku z systemem piorunochronnym, zasilanego z linii napowietrznej.

Ograniczniki przepięć klasy D są zaprojektowane do montażu w miejscach, gdzie mogą wystąpić nagłe wzrosty napięcia, na przykład w gniazdach wtyczkowych, puszkach instalacyjnych oraz w bezpośrednich aplikacjach w urządzeniach. Ich głównym zadaniem jest ochrona wrażliwych komponentów elektronicznych przed skutkami przepięć, które mogą pojawić się w wyniku wyładowań atmosferycznych, włączania i wyłączania obciążeń czy zakłóceń w sieci elektrycznej. W praktyce oznacza to, że ich instalacja w gniazdach jest kluczowa, gdyż tam najczęściej podłączane są urządzenia wymagające ochrony, takie jak komputery, telewizory czy sprzęt audio. Aby zapewnić skuteczność działania ograniczników, należy je montować jak najbliżej miejsc, w których są używane urządzenia, co minimalizuje długość połączeń i potencjalne straty związane z przewodnictwem. Zgodność z normami PN-IEC 61643-11 oraz PN-EN 60950-1 podkreśla znaczenie ich stosowania w instalacjach niskiego napięcia.

Pytanie 13

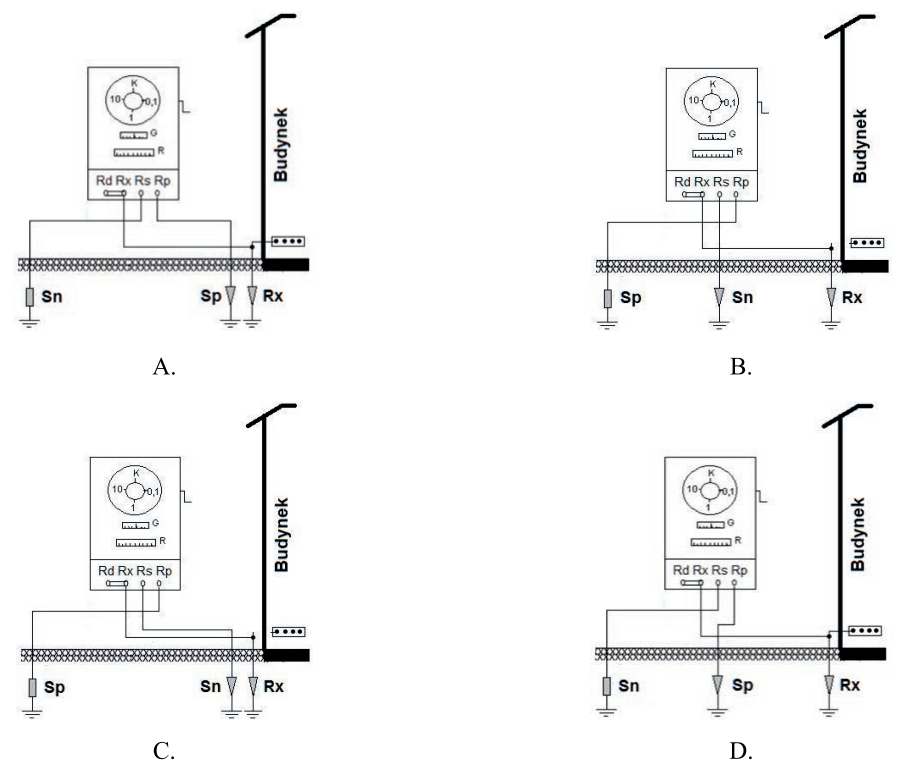

Który układ połączeń sond pomiarowych miernika rezystancji IMU względem badanego uziomu Rx jest zgodny z zasadami pomiaru rezystancji uziemienia?

A. A.

B. D.

C. C.

D. B.

Odpowiedź B jest prawidłowa, ponieważ została poprawnie skonfigurowana sonda potencjałowa (Sp) oraz sonda prądowa (Sn) w odpowiednich miejscach, co jest kluczowe dla uzyskania wiarygodnych wyników pomiaru rezystancji uziemienia. Zgodnie z ogólnymi zasadami pomiaru, sonda prądowa powinna być umieszczona w odległości od badanego uziomu, aby zminimalizować wpływ rezystancji gruntu na wynik. Sonda potencjałowa, umieszczona blisko badanego uziomu, pozwala na dokładne mierzenie spadku napięcia, który jest związany z przepływem prądu przez uziom. W praktyce, takie ustawienie sond jest zgodne z normami IEC 62561-1 i IEC 60364, które definiują metody pomiaru uziemienia oraz zasady dotyczące dokładności i bezpieczeństwa. Zastosowanie tych zasad w rzeczywistych pomiarach zapewnia nie tylko dokładność, ale również bezpieczeństwo systemów elektrycznych, dając podstawy do ich dalszej eksploatacji w zakresie ochrony przed przepięciami oraz poprawnego funkcjonowania instalacji elektrycznych.

Pytanie 14

Który z wymienionych elementów nie ma wpływu na konieczną częstotliwość przeprowadzania przeglądów okresowych instalacji elektrycznej?

A. Funkcja budynku

B. Warunki atmosferyczne, którym podlega instalacja

C. Typ instalacji

D. Liczba odbiorników zasilanych z instalacji

Warunki zewnętrzne, przeznaczenie budynku oraz rodzaj instalacji mają istotny wpływ na częstotliwość sprawdzeń okresowych instalacji elektrycznej. Użytkownicy często mylą te aspekty z liczbą zainstalowanych odbiorników, co jest błędnym podejściem. Warunki zewnętrzne, takie jak wilgotność, temperatura czy zanieczyszczenia, mogą znacznie wpłynąć na stan techniczny instalacji. Na przykład, w obiektach narażonych na wysoką wilgotność, takich jak baseny czy obiekty przemysłowe, instalacje elektryczne powinny być poddawane bardziej skrupulatnym inspekcjom. Przeznaczenie budynku także odgrywa kluczową rolę; budynki użyteczności publicznej muszą spełniać wyższe standardy bezpieczeństwa, co wiąże się z koniecznością częstszych przeglądów. Rodzaj instalacji również wpływa na wymagania dotyczące częstotliwości badań. Na przykład, instalacje wykonane w trudnych warunkach, takie jak w przemyśle chemicznym, wymagają regularnych sprawdzeń z uwagi na ryzyko uszkodzenia. Powszechne jest myślenie, że im więcej odbiorników, tym większe ryzyko, co w rzeczywistości nie jest głównym czynnikiem determinującym potrzebę przeglądów. Kluczowe jest zrozumienie, że bezpieczeństwo elektryczne powinno opierać się na analizie ryzyka, a nie tylko na liczbie odbiorników w instalacji.

Pytanie 15

Jakie akcesoria są wymagane do podłączenia gniazda wtyczkowego do instalacji zrealizowanej przewodami LY?

A. Tester, wkrętak, lutownica

B. Szczypce, wkrętak, lutownica

C. Ściągacz izolacji, wkrętak, próbnik

D. Ściągacz izolacji, lutownica, tester

Aby prawidłowo podłączyć gniazdo wtyczkowe do sieci wykonanej przewodami LY, niezbędne są trzy podstawowe narzędzia: ściągacz izolacji, wkrętak oraz próbnik. Ściągacz izolacji pozwala na bezpieczne usunięcie izolacji z końców przewodów, co jest kluczowe dla uzyskania dobrego kontaktu elektrycznego. Użycie ściągacza jest zalecane, aby uniknąć uszkodzenia miedzi wewnątrz przewodu. Wkrętak jest niezbędny do mocowania gniazda oraz łączenia przewodów w zaciskach. Próbnik z kolei umożliwia sprawdzenie, czy w obwodzie znajduje się napięcie, co jest niezwykle istotne dla zapewnienia bezpieczeństwa podczas pracy. Stosując te narzędzia, wykonawcy mogą zapewnić, że instalacja będzie zgodna z obowiązującymi normami, takimi jak PN-IEC 60364, które określają zasady dotyczące instalacji elektrycznych. Prawidłowe użycie tych narzędzi poprawia niezawodność całego systemu elektrycznego oraz minimalizuje ryzyko awarii.

Pytanie 16

Widoczny zanik w obwodzie instalacji elektrycznej może zapewnić

A. ochronnik przeciwprzepięciowy

B. wyłącznik instalacyjny płaski

C. bezpiecznik instalacyjny

D. wyłącznik różnicowoprądowy

Wyłącznik instalacyjny płaski, choć pełni ważną funkcję w instalacji elektrycznej, nie zapewnia widocznej przerwy w obwodzie. Jego zadaniem jest włączanie oraz wyłączanie obwodu, ale nie zabezpiecza go przed przeciążeniem ani zwarciem. Ochronnik przeciwprzepięciowy, z drugiej strony, ma na celu ochronę urządzeń przed nagłymi wzrostami napięcia, ale również nie przerywa obwodu w przypadku zagrożenia. Natomiast wyłącznik różnicowoprądowy służy do ochrony przed porażeniem prądem elektrycznym poprzez wykrywanie różnic w prądzie płynącym do i od urządzenia, lecz także nie oferuje funkcji widocznej przerwy w obwodzie w kontekście zabezpieczeń przed przeciążeniem. Użytkownicy często mylą te elementy, ponieważ nie dostrzegają różnicy między ich funkcjami. Kluczowe jest zrozumienie, że tylko bezpiecznik instalacyjny, działając na zasadzie przerwania obwodu w momencie wystąpienia anomalii w przepływie prądu, gwarantuje bezpieczeństwo w przypadku awarii. W niektórych sytuacjach, wybór niewłaściwego urządzenia zabezpieczającego może prowadzić do poważnych konsekwencji, dlatego znajomość ról poszczególnych elementów instalacji elektrycznych jest niezbędna dla zapewnienia ich prawidłowego funkcjonowania.

Pytanie 17

Prace przeprowadzane pod napięciem w instalacji domowej wymagają użycia narzędzi izolowanych o minimalnym poziomie napięcia izolacji

A. 250 V

B. 500 V

C. 1000 V

D. 120 V

Wybór wartości poniżej 500 V jako minimalnego napięcia izolacji narzędzi przy pracach pod napięciem w instalacjach elektrycznych jest nieodpowiedni i może prowadzić do poważnych zagrożeń. Odpowiedzi takie jak 120 V, 250 V czy 1000 V nie uwzględniają kluczowych aspektów bezpieczeństwa. Narzędzia izolowane muszą oferować odpowiednią ochronę, a zbyt niska wartość napięcia izolacji, taka jak 120 V czy 250 V, może nie zapewnić wystarczającej ochrony przy standardowych napięciach w domowych instalacjach elektrycznych, które często sięgają 230 V. Z kolei przyjęcie 1000 V jako minimalnej wartości wydaje się przesadzone w kontekście standardowych prac w instalacjach mieszkaniowych, co może prowadzić do niepotrzebnego obciążenia techników i zwiększenia kosztów narzędzi. Kluczową zasadą jest stosowanie narzędzi, które są odpowiednio dopasowane do warunków pracy i napięcia, w jakim będą używane. Zastosowanie narzędzi o odpowiedniej izolacji, zgodnych z normami, jest niezbędne dla zapewnienia bezpieczeństwa i ochrony przed porażeniem prądem elektrycznym. Ignorowanie tych zasad naraża pracowników na ryzyko i może prowadzić do wypadków, co podkreśla znaczenie wiedzy na temat specyfikacji sprzętu w kontekście bezpieczeństwa elektrycznego.

Pytanie 18

Jaka maksymalna wartość impedancji pętli zwarcia może występować w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby ochrona przed porażeniem była skuteczna w przypadku uszkodzenia izolacji, wiedząc, że zasilanie tego obwodu powinien wyłączyć instalacyjny wyłącznik nadprądowy C10?

A. 4,6 Ω

B. 8,0 Ω

C. 2,3 Ω

D. 7,7 Ω

Wartości takie jak 7,7 Ω, 4,6 Ω czy 8,0 Ω są zbyt wysokie, aby zapewnić skuteczną ochronę przed porażeniem prądem w obwodzie z wyłącznikiem nadprądowym C10. Przy zbyt wysokiej impedancji pętli zwarcia czas wyzwolenia wyłącznika może być niewystarczający, co prowadzi do ryzyka poważnego porażenia prądem elektrycznym w przypadku uszkodzenia izolacji. Na przykład, z wartością 4,6 Ω, przy zwarciu, prąd może być na tyle niski, że wyłącznik nie zareaguje w odpowiednim czasie, co jest niezgodne z zasadami ochrony. Należy pamiętać, że aby wyłącznik nadprądowy zadziałał poprawnie, musi zostać dostarczony odpowiedni prąd zwarcia, który zależy od impedancji pętli. W praktyce, przy projektowaniu instalacji elektrycznych, inżynierowie często popełniają błąd, nie uwzględniając wszystkich elementów obwodu, takich jak długość przewodów czy ich przekroje, co wpływa na całkowitą impedancję. Zatem dobór odpowiednich parametrów instalacji elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa oraz zgodności z normami, takimi jak PN-EN 60364, które dokładnie określają wymagania dotyczące ochrony przed skutkami porażenia prądem.

Pytanie 19

Które z poniższych elementów nie są częścią dokumentacji technicznej urządzeń elektrycznych?

A. Opis metod użytych do eliminacji zagrożeń stwarzanych przez urządzenie

B. Rysunek ogólny urządzenia wraz ze schematami obwodów zasilających

C. Szczegółowe rysunki techniczne poszczególnych elementów urządzenia

D. Instrukcja obsługi urządzenia

Rysunek ogólny urządzenia wraz ze schematami obwodów zasilania, szczegółowe rysunki techniczne poszczególnych elementów urządzenia oraz instrukcja obsługi są kluczowymi komponentami dokumentacji technicznej, ale nie wszystkie odpowiadają wymogom formalnym. Rysunek ogólny ma na celu przedstawienie całości urządzenia, uwzględniając jego główne komponenty. Schematy obwodów zasilania są niezbędne dla zrozumienia, jak energia elektryczna jest dostarczana i przetwarzana w urządzeniu, co jest istotne dla diagnostyki i napraw. Instrukcja obsługi z kolei dostarcza użytkownikom informacji nie tylko o obsludze, ale także o wymaganiach bezpieczeństwa oraz wskazówkach dotyczących eksploatacji. Opis metod zastosowanych do wyeliminowania zagrożeń stwarzanych przez urządzenie podkreśla znaczenie bezpieczeństwa w projektowaniu urządzeń elektrycznych, co jest zgodne z normami ISO 12100 i IEC 61508, które koncentrują się na ocenie ryzyka. Wiele osób mylnie uważa, że szczegółowe rysunki techniczne są konieczne do pełnej dokumentacji, jednak w kontekście ogólnej dokumentacji technicznej, najważniejsze jest, aby skupić się na aspektach ogólnych i bezpieczeństwie, które są bardziej istotne dla użytkowników i serwisantów. Dlatego istotne jest, aby zrozumieć, które elementy są kluczowe dla dokumentacji w kontekście przepisów i praktyk inżynieryjnych.

Pytanie 20

Wkładka topikowa przedstawiona na ilustracji przeznaczona jest do zabezpieczenia chronionego przewodu przed skutkami

A. zwarć i przeciążeń w obwodach prądu stałego i przemiennego.

B. wyłącznie zwarć w obwodach prądu stałego i przemiennego.

C. wyłącznie zwarć jedynie w obwodach prądu przemiennego.

D. zwarć i przeciążeń jedynie w obwodach prądu przemiennego.

Wybór odpowiedzi dotyczący wyłącznie obwodów prądu przemiennego lub zbyt wąskie definiowanie zakresu zabezpieczenia wskazuje na niepełne zrozumienie funkcji wkładek topikowych. Obwody prądu stałego i przemiennego różnią się pod względem zachowania prądu i napięcia, co wpływa na sposób, w jaki zabezpieczenia, takie jak wkładki topikowe, funkcjonują. Odpowiedzi sugerujące, że wkładki te chronią jedynie przed zwarciami lub tylko w obwodach prądu przemiennego, pomijają kluczowy aspekt ich zastosowania. W praktyce, wkładki topikowe są nie tylko stosowane w obwodach prądu przemiennego, ale także w prądzie stałym, co jest szczególnie istotne w kontekście nowoczesnych systemów energetycznych i odnawialnych źródeł energii, które wykorzystują obwody stałoprądowe. Zastosowanie wkładek w obu typach obwodów jest zgodne z międzynarodowymi standardami ochrony, takimi jak IEC 60269, które kładą nacisk na wszechstronność tych zabezpieczeń. Niewłaściwe pojmowanie funkcji wkładek topikowych prowadzi do błędnych wniosków i może skutkować brakiem odpowiedniej ochrony w instalacjach elektrycznych, co w ekstremalnych przypadkach może prowadzić do poważnych awarii czy zagrożeń bezpieczeństwa.

Pytanie 21

Jakie znaczenie ma opis OMY 500 V 3x1,5 mm2 umieszczony na izolacji przewodu?

A. Sznur mieszkalny pięciożyłowy w izolacji polietylenowej

B. Przewód oponowy mieszkalny trzyżyłowy w izolacji polwinitowej

C. Sznur mieszkalny trzyżyłowy w izolacji polwinitowej

D. Przewód oponowy warsztatowy pięciożyłowy w izolacji polietylenowej

Odpowiedź wskazująca na przewód oponowy mieszkaniowy trzyżyłowy w izolacji polwinitowej jest poprawna, ponieważ oznaczenie OMY 500 V 3x1,5 mm2 wskazuje na konkretny typ przewodu, który jest powszechnie stosowany w instalacjach elektrycznych w budynkach mieszkalnych. Oznaczenie 'OMY' odnosi się do przewodów oponowych, które charakteryzują się dużą elastycznością i odpornością na uszkodzenia mechaniczne. Izolacja polwinitowa (PVC) zabezpiecza przed działaniem wilgoci i substancji chemicznych, co czyni ten przewód idealnym do stosowania w warunkach domowych, gdzie często zachodzi ryzyko narażenia na różnorodne czynniki zewnętrzne. Przewód o przekroju 3x1,5 mm2 oznacza, że ma trzy żyły o średnicy 1,5 mm2, co jest standardowym przekrojem dla obwodów oświetleniowych i gniazd wtykowych w mieszkaniach. Przykłady zastosowania obejmują instalacje w domach jednorodzinnych, w których przewody te są używane do podłączenia oświetlenia oraz zasilania urządzeń elektrycznych. Zgodność z normą PN-EN 50525-2-21 potwierdza, że przewód spełnia wymagane standardy bezpieczeństwa oraz jakości.

Pytanie 22

Woltomierz działający na zasadzie magnetoelektrycznej, który mierzy napięcie sinusoidalnie z dodatkiem składowej stałej, wskaże wartość

A. średnią napięcia

B. znamionową napięcia

C. skuteczną napięcia

D. chwilową napięcia

Woltomierz magnetoelektryczny jest narzędziem wykorzystywanym do pomiaru napięcia, a w przypadku napięcia sinusoidalnego z składową stałą, jego wskazanie dotyczy wartości średniej. Wartość średnia napięcia sinusoidalnego, z uwzględnieniem składowej stałej, jest kluczowa w aplikacjach, gdzie istotne jest określenie efektywnego poziomu energii dostarczanej do obciążenia. W praktyce, woltomierze magnetoelektryczne są często używane w pomiarach w systemach zasilania, gdzie zrozumienie i kontrola napięcia oraz prądu są niezbędne dla zapewnienia prawidłowego działania urządzeń. Wartość średnia jest obliczana jako średnia arytmetyczna z okresu sygnału, co w przypadku napięcia sinusoidalnego z składową stałą prowadzi do lepszego zrozumienia zarówno efektywności, jak i bezpieczeństwa systemów elektrycznych. Ustalono w normach IEC, że pomiar wartości średniej jest istotny dla wielu aplikacji w inżynierii elektrycznej, co podkreśla znaczenie tej metody pomiarowej.

Pytanie 23

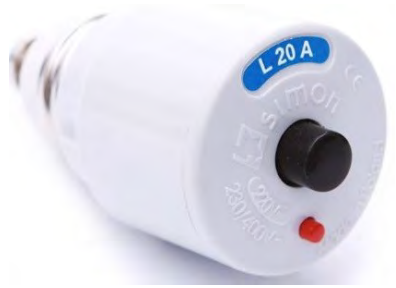

Który z podanych symboli oznacza urządzenie, którym należy zastąpić element instalacji elektrycznej przedstawiony na rysunku?

A. SM 320 230-2z

B. S 191 B20

C. FAZ B10/1

D. CF16-25/2/003

Wybór odpowiedzi innej niż "S 191 B20" może wynikać z niewłaściwego zrozumienia oznaczeń oraz funkcji urządzeń elektrycznych. Na przykład, nieprawidłowe odpowiedzi, takie jak "FAZ B10/1" czy "CF16-25/2/003", wskazują na niewłaściwą interpretację prądów znamionowych i charakterystyk. Odpowiedź "FAZ B10/1" oznacza wyłącznik automatyczny o charakterystyce B i prądzie znamionowym 10A. Zastosowanie go w miejsce urządzenia o prądzie 20A jest niewłaściwe, ponieważ spowoduje to nieodpowiednie zabezpieczenie obwodu. Z kolei odpowiedzi "SM 320 230-2z" i "CF16-25/2/003" odnoszą się do urządzeń, które nie spełniają wymagań dotyczących charakterystyki i prądu znamionowego dla konkretnego zastosowania w danym obwodzie. Niezrozumienie znaczenia oznaczeń może prowadzić do wyboru urządzeń, które nie tylko nie zapewniają odpowiedniej ochrony, ale również mogą stwarzać zagrożenie dla bezpieczeństwa instalacji. Fundamentalnym błędem jest przyjęcie niewłaściwej wartości prądu znamionowego lub charakterystyki, co w praktyce może doprowadzić do awarii i uszkodzenia urządzeń oraz zwiększonego ryzyka pożaru. Dlatego kluczowe jest, aby przed dokonaniem wyboru odpowiednich urządzeń elektrycznych dokładnie zrozumieć ich parametry oraz standardy, takie jak PN-EN 60898, które regulują zasady ich stosowania w instalacjach elektrycznych.

Pytanie 24

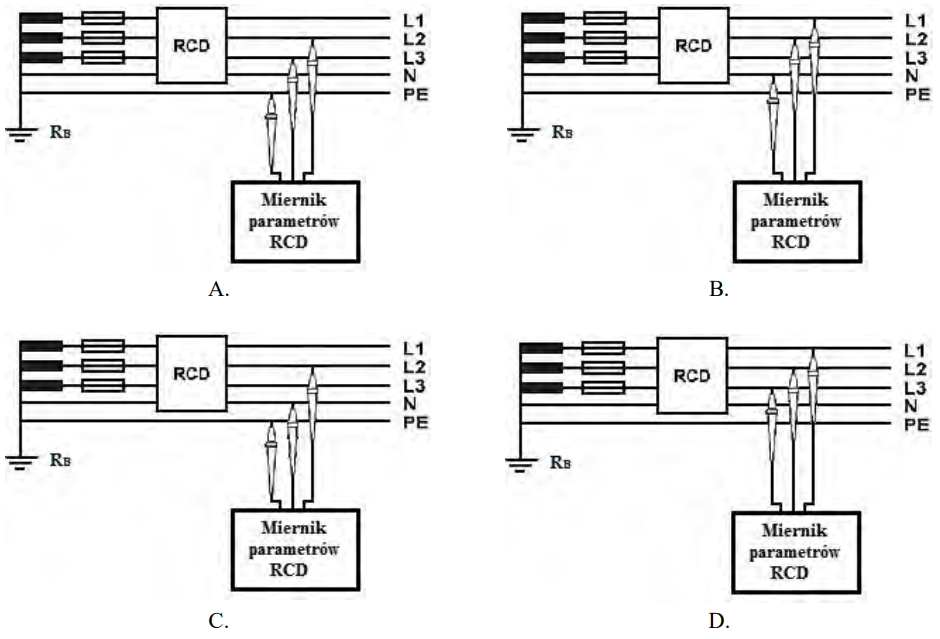

Według którego schematu należy podłączyć miernik parametrów RCD w celu pomiaru prądu wyzwolenia i czasu zadziałania wyłącznika różnicowoprądowego?

A. D.

B. B.

C. A.

D. C.

Podłączenie miernika parametrów RCD według innych schematów niż C może prowadzić do błędnych wyników pomiarów lub całkowitego braku zadziałania urządzenia. W przypadkach, gdy miernik nie jest prawidłowo podłączony do przewodów L, N oraz PE, nie jest w stanie zarejestrować wartości prądu upływu, co jest kluczowe dla oceny działania wyłącznika różnicowoprądowego. Na przykład, podłączenie miernika tylko do przewodu L lub N może spowodować, że pomiary będą niekompletne, a tym samym nieodpowiednie dla oceny bezpieczeństwa instalacji. Wiele osób błędnie zakłada, że wystarczy podłączyć miernik w sposób nieprzemyślany, co prowadzi do subiektywnej oceny jego możliwości. Jest to niezgodne z zasadami pomiarów elektrycznych i stanowi poważne naruszenie ogólnych zasad bezpieczeństwa. W praktyce, nieprawidłowe podłączenie może skutkować brakiem odpowiedzi RCD na prąd upływu, co jest bezpośrednim zagrożeniem dla użytkowników. Zrozumienie, jak poprawnie podłączyć miernik, jest kluczowe dla właściwej oceny oraz wyeliminowania potencjalnych zagrożeń związanych z użytkowaniem instalacji elektrycznych. Kluczowe jest również zapoznanie się z odpowiednimi normami oraz wytycznymi, które regulują procedury pomiarowe, aby uniknąć typowych błędów w analizach parametrów elektrycznych.

Pytanie 25

Jakie rodzaje żył znajdują się w kablu oznaczonym symbolem SMYp?

A. Wielodrutowe

B. Płaskie

C. Sektorowe

D. Jednodrutowe

Odpowiedzi "Płaskie", "Sektorowe" i "Jednodrutowe" są nieco mylące. Przewody płaskie, chociaż mogą mieć swoje miejsce, to zazwyczaj są używane w sytuacjach, gdzie przestrzeń jest ograniczona, ale nie mają tej elastyczności co wielodrutowe. Przewody sektorowe są bardziej chyba do specyficznych zastosowań, ale nie mogą znieść dużych zgięć. No a te jednodrutowe... no cóż, mają ten problem, że są mniej elastyczne, przez co łatwiej je uszkodzić. Gdy chodzi o miejsce, gdzie trzeba coś często przenosić, to te jednodrutowe nie będą najlepsze, bo szybko się zużywają. Często w takich przypadkach nie myśli się o elastyczności i o tym, jak przewody będą pracować w ruchu. Dobór właściwych przewodów jest kluczowy, bo to wpływa na trwałość i niezawodność całej instalacji. Warto znać te normy i standardy w elektryce.

Pytanie 26

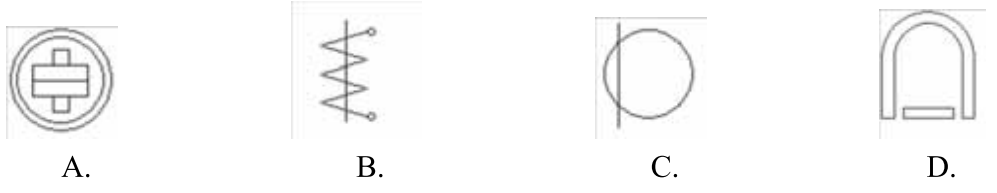

Do pomiaru napięć stałych należy użyć miernika elektrycznego o ustroju, którego symbol graficzny przedstawiono na rysunku

A. C.

B. A.

C. D.

D. B.

W przypadku wyboru jakiejkolwiek innej odpowiedzi, można zauważyć szereg nieporozumień dotyczących symboli oraz ich zastosowania w elektrotechnice. Symbol przedstawiony przy opcji A, który sugeruje gniazdo zasilania stałego, nie ma zastosowania w kontekście pomiaru napięcia, jako że jego funkcja polega na dostarczaniu energii elektrycznej, a nie na jej pomiarze. Wybór B, symbolizujący rezystor, również jest błędny, ponieważ rezystory są komponentami pasywnymi stosowanymi do ograniczania prądu w obwodach, a nie do pomiaru napięcia. Ponadto, wybór C, który przedstawia symbol cewki indukcyjnej, może prowadzić do mylnych wniosków o pomiarze napięcia w obwodach, w których cewki są używane. Cewki indukcyjne są elementami aktywnymi, ale ich rola w pomiarach napięcia jest ograniczona, a w niektórych przypadkach mogą powodować zniekształcenia w wynikach pomiarów. Te wybory świadczą o braku zrozumienia różnicy między symbolami komponentów pasywnych a przyrządami pomiarowymi. Wybór niewłaściwego symbolu odzwierciedla typowe błędy myślowe w zakresie rozpoznawania zastosowań komponentów elektrycznych oraz ich rzeczywistej funkcji w obwodach, co jest kluczowe dla prawidłowego stosowania wiedzy w praktyce inżynieryjnej.

Pytanie 27

Jeśli do pomiaru napięcia w sieci 230 V zastosowano miernik analogowy o dokładności 0,5 i zakresie 300 V, jakie będą wskazania tego miernika?

A. 230 V (±1,30 V)

B. 230 V (±1,40 V)

C. 230 V (±1,50 V)

D. 230 V (±1,20 V)

Pomiar napięcia sieciowego o wartości 230 V za pomocą miernika analogowego o klasie dokładności 0,5 w zakresie 300 V daje wskazania w formacie 230 V (±1,50 V). Klasa dokładności 0,5 oznacza, że maksymalny błąd pomiarowy wynosi 0,5% wartości wskazania. W przypadku napięcia 230 V, obliczamy błąd jako 0,5% z 230 V, co daje 1,15 V. Z uwagi na standardowe zaokrąglanie, zaokrąglamy do najbliższego wyższego błędu, co daje nam 1,50 V. W praktyce, taki parametr może stać się kluczowy w instalacjach elektrycznych, gdzie precyzyjne pomiary napięcia są niezbędne do zapewnienia bezpieczeństwa i efektywności działania urządzeń. Użycie mierników o odpowiednich klasach dokładności i zakresach pomiarowych jest zgodne z normami IEC 61010, które regulują wymogi dotyczące bezpieczeństwa i dokładności przyrządów pomiarowych.

Pytanie 28

Do czego przeznaczone są szczypce przedstawione na ilustracji?

A. Do formowania oczek na końcach żył jednodrutowych.

B. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

C. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

D. Do montażu zacisków zakleszczających.

Niepoprawne odpowiedzi dotyczą różnych zastosowań szczypiec, które nie są związane z formowaniem oczek na końcach żył jednodrutowych. Zaciskanie końcówek tulejkowych na żyłach wielodrutowych wymaga zupełnie innego typu narzędzi, które są przeznaczone do pracy z końcówkami o specyficznych średnicach i kształtach, co nie ma zastosowania w przypadku żył jednodrutowych. Podobnie, montaż zacisków zakleszczających wymaga narzędzi o odmiennym profilu, które są w stanie zapewnić odpowiednią siłę i dokładność przy zakleszczaniu, co jest kluczowe dla bezpieczeństwa połączeń. Z kolei zaprasowywanie końców przewodów w połączeniach wsuwanych zazwyczaj odbywa się przy użyciu specjalistycznych narzędzi zaprasowujących, które charakteryzują się innym mechanizmem działania niż szczypce okrągłe. Dlatego też, mylenie tych narzędzi i ich funkcji może prowadzić do nieefektywności w pracy oraz potencjalnych zagrożeń związanych z niewłaściwymi połączeniami. Ważne jest, aby dobrze rozumieć różnice między tymi rodzajami narzędzi i ich zastosowaniami, aby uniknąć błędnych interpretacji i zapewnić wysoką jakość wykonania w każdej instalacji elektrycznej.

Pytanie 29

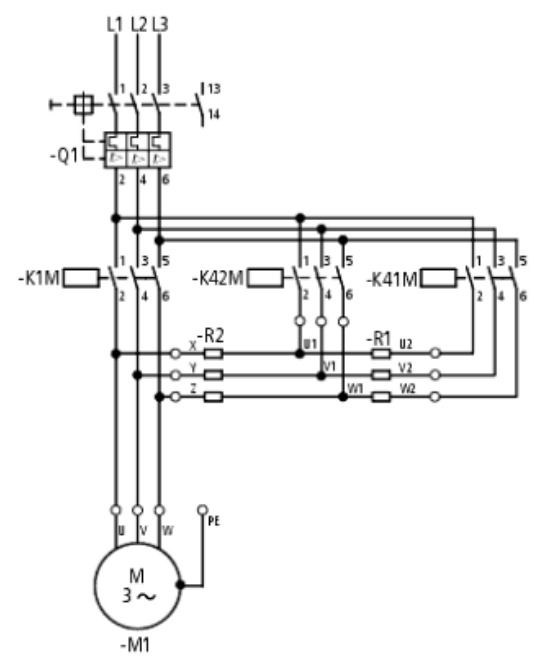

W jakiej kolejności należy włączać styczniki w układzie przedstawionym na schemacie, aby przeprowadzić prawidłowy rozruch silnika, przy zamkniętym wyłączniku Q1?

A. W odstępach czasu kolejno: K41M, K42M, K1M

B. Najpierw K1M i K41M, następnie wyłączyć K41M, a włączyć K42M

C. Najpierw K1M i K42M, następnie wyłączyć K42M, a włączyć K41M

D. W odstępach czasu kolejno: K1M, K42M, K41M

Wybór innej odpowiedzi, która sugeruje inną kolejność włączania styczników w układzie, zawiera poważne błędy koncepcyjne, które mogą prowadzić do nieprawidłowego działania silnika i potencjalnego uszkodzenia systemu. Na przykład, jeżeli stycznik K1M zostanie włączony jako pierwszy, a K41M nie zostanie aktywowany, silnik zacznie pracować w pełnym obciążeniu bez wcześniejszego zmniejszenia prądu rozruchowego. Taki proces może prowadzić do nadmiernego prądu, co z kolei zwiększa ryzyko przegrzania i uszkodzenia uzwojeń silnika. Włączenie stycznika K42M przed K41M nie tylko nie jest zgodne z zasadami bezpieczeństwa, ale także może prowadzić do nieprawidłowego działania silnika w trybie gwiazdy, co neguje jego zalety. W kontekście dobrych praktyk, stosowanie się do ustalonej sekwencji włączania styczników jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy układów elektrycznych. Niewłaściwe podejście do rozruchu silnika może skutkować poważnymi konsekwencjami finansowymi i operacyjnymi, dlatego tak ważne jest przestrzeganie ustalonych procedur, które opierają się na zasadzie minimalizacji ryzyka i maksymalizacji efektywności działania całego układu.

Pytanie 30

Jakiego pomiaru w instalacji należy dokonać, aby zweryfikować podstawową ochronę przed porażeniem prądem?

A. Rezystancji izolacji

B. Czasu działania wyłącznika RCD

C. Prądu zadziałania wyłącznika RCD

D. Rezystancji uziemienia

Mierzenie prądu zadziałania wyłącznika RCD oraz czasu jego zadziałania są istotnymi czynnikami w kontekście ochrony przeciwporażeniowej, ale nie są bezpośrednio związane z pomiarem izolacji. RCD, czyli wyłącznik różnicowoprądowy, ma na celu wykrywanie prądów upływowych, które mogą prowadzić do porażenia prądem, jednak jego skuteczność nie zastępuje pomiaru rezystancji izolacji. Mierzenie rezystancji uziemienia jest również ważne, ponieważ zapewnia dobrą drogę powrotną dla prądu w sytuacji awaryjnej, ale nie dostarcza informacji o stanie izolacji przewodów. Typowym błędem myślowym jest mylenie różnych aspektów ochrony elektrycznej i skupienie się wyłącznie na funkcjonowaniu RCD, co może prowadzić do niepełnego zrozumienia zagadnienia ochrony przeciwporażeniowej. Aby zapewnić pełne bezpieczeństwo, konieczne jest jednoczesne uwzględnienie różnych parametrów instalacji, a nie ograniczanie się tylko do jednego z nich. Dlatego kluczowe jest, aby nie tylko polegać na pomiarach RCD, ale również regularnie kontrolować rezystancję izolacji, co jest zgodne z najlepszymi praktykami w branży elektrycznej.

Pytanie 31

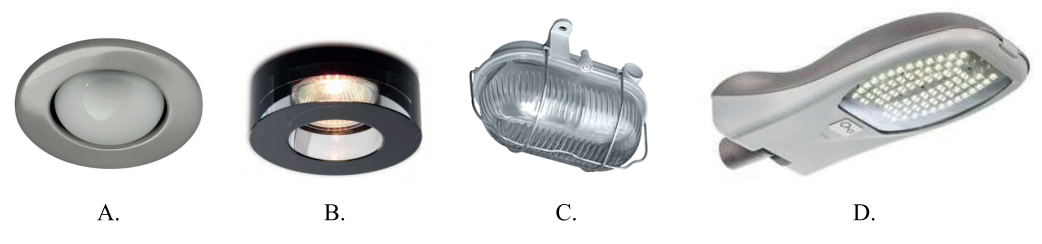

Którą z przedstawionych opraw oświetleniowych należy zastosować w piwnicy o zwiększonej wilgotności?

A. A.

B. B.

C. D.

D. C.

Odpowiedź "C" jest uzasadniona, ponieważ oprawa oświetleniowa zaprezentowana na zdjęciu charakteryzuje się szczelną konstrukcją, co jest kluczowe w pomieszczeniach o zwiększonej wilgotności, takich jak piwnice. Zgodnie z normami, takimi jak PN-EN 60529, oprawy przeznaczone do użytku w warunkach wilgotnych powinny posiadać odpowiedni stopień ochrony IP, który zapewnia ochronę przed wnikaniem wody oraz pyłu. Dla piwnic zwykle zaleca się oprawy z stopniem IP65 lub wyższym, co oznacza, że są one całkowicie chronione przed kurzem i zabezpieczone przed strumieniem wody. Zastosowanie odpowiedniej oprawy oświetleniowej w takich miejscach nie tylko zapewnia bezpieczeństwo użytkowników, ale również przedłuża żywotność urządzenia, minimalizując ryzyko uszkodzenia spowodowanego wilgocią. Przykładem mogą być oprawy LED dostosowane do warunków zewnętrznych, które często spełniają te wymagania, oferując równocześnie efektywność energetyczną.

Pytanie 32

Jakie działania należy podjąć po odłączeniu zasilania, aby zgodnie z PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia, przeprowadzić pomiar rezystancji izolacji kabli?

A. Wyłączyć odbiorniki oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego

B. Rozłączyć oprawy oświetleniowe, zewrzeć łączniki oświetlenia oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego

C. Zasilić badaną instalację napięciem stałym oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego

D. Odłączyć odbiorniki, zewrzeć łączniki oraz zapewnić skuteczną ochronę przed dotykiem bezpośrednim

Wybór innych odpowiedzi, takich jak zewrzenie łączników czy zasilanie instalacji napięciem stałym, jest nieodpowiedni i stwarza poważne zagrożenia. Zewrzenie łączników oświetleniowych lub innych elementów instalacji przed pomiarem rezystancji izolacji jest niebezpieczne, ponieważ może prowadzić do niezamierzonych skutków ubocznych, w tym do uszkodzenia sprzętu lub wystąpienia zwarcia. Na przykład, jeśli zewnętrzne źródło zasilania jest wciąż aktywne, a łączniki są zwarte, może to prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem lub pożar. Zasilanie instalacji napięciem stałym podczas pomiarów również jest niezgodne z najlepszymi praktykami, ponieważ pomiar rezystancji izolacji powinien być przeprowadzany na odłączonej instalacji. Działanie to ma na celu ochronę zarówno osób wykonujących pomiar, jak i samej instalacji, ponieważ wiele urządzeń elektrycznych nie jest przystosowanych do pracy przy wyższych napięciach generowanych przez megomierze. Kluczowe jest, aby podczas prac związanych z instalacjami elektrycznymi przestrzegać standardów bezpieczeństwa oraz procedur operacyjnych, co jest nie tylko kwestią zgodności z przepisami, ale również zdrowego rozsądku. Zaniedbanie tych zasad może prowadzić do poważnych, a nawet tragicznych w skutkach zdarzeń w miejscu pracy.

Pytanie 33

Jakie urządzenie AGD oznaczamy w dokumentacji elektrycznej przedstawionym na rysunku symbolem?

A. Zmywarkę do naczyń.

B. Pralkę elektryczną.

C. Grzejnik elektryczny

D. Kuchenkę elektryczną.

To, co widzisz na rysunku, to symbol zmywarki do naczyń, który jest zgodny z normą PN-EN 60617. Wiesz, ta norma określa, jak powinny wyglądać graficzne symbole w dokumentacji elektrycznej. Zmywarki stają się coraz bardziej popularne w inteligentnych domach, więc naprawdę ważne jest, by ich oznaczenie było prawidłowe. Dzięki temu łatwiej zidentyfikujesz to urządzenie w schematach elektrycznych, co ma duże znaczenie, gdy projektujesz instalację. Myślę, że w nowoczesnych kuchniach znajomość takich symboli to podstawa, żeby wszystko działało jak należy. Na przykład, projektując kuchnię, zmywarka musi być podłączona do odpowiednich obwodów, a to wymaga znajomości jej symbolu i specyfikacji, żeby uniknąć złych podłączeń. Wiadomo, lepiej zapobiegać, niż potem naprawiać!

Pytanie 34

Jakie urządzenie jest używane do pomiaru rezystancji izolacyjnej przewodu?

A. omomierz

B. megaomomierz

C. miernik indukcyjny uziemień

D. miernik obwodu zwarcia

Megaomomierz to taki specjalny sprzęt, który używamy do sprawdzania, jak dobrze izolowane są przewody i inne części w elektryce. Działa na zasadzie pomiaru rezystancji przy użyciu wysokiego napięcia, dzięki czemu możemy wychwycić uszkodzenia izolacji, które mogą prowadzić do jakichś awarii lub nawet zagrożeń. W praktyce megaomomierz jest bardzo popularny w budownictwie i energetyce do testowania instalacji elektrycznych. Często używa się go też w serwisach, gdzie naprawiają różne urządzenia elektryczne. Są normy, takie jak IEC 60034-1 czy PN-EN 61557-1, które mówią nie tylko o tym, jak mierzyć, ale też o wymaganiach bezpieczeństwa. Dobrze jest na przykład zmierzyć izolację silników elektrycznych przed ich uruchomieniem – to ważne, żeby zapewnić, że będą działały długo i bezpiecznie.

Pytanie 35

W rozdzielnicy zasilającej instalację niskiego napięcia w budynku doszło do wyzwolenia wyłącznika różnicowoprądowego, podczas gdy inne zabezpieczenia nie zareagowały. Jaką można wskazać przyczynę?

A. Uszkodzenie lub przepalenie przewodu neutralnego

B. Przeciążenie obwodu

C. Zwarcie rezystancyjne do obudowy odbiornika

D. Awaria wyłącznika nadprądowego w rozdzielnicy

Przeciążenie obwodu, które sugeruje pierwsza odpowiedź, nie jest bezpośrednią przyczyną zadziałania wyłącznika różnicowoprądowego, ponieważ jego działanie opiera się na detekcji różnic prądów, a nie na ich natężeniu. Przeciążenie może skutkować zadziałaniem wyłącznika nadprądowego, który ma na celu ochronę przewodów przed przegrzewaniem, ale nie wpływa na wyłącznik różnicowoprądowy w tym kontekście. Uszkodzenie przewodu neutralnego, wspomniane w drugiej opcji, również nie musi prowadzić do zadziałania wyłącznika różnicowoprądowego, jeśli obwód nadal może funkcjonować z poprawnym przepływem prądu. Uszkodzenie wyłącznika nadprądowego w rozdzielnicy, opisane w trzeciej odpowiedzi, w rzeczywistości nie ma związku z działaniem wyłącznika różnicowoprądowego, który funkcjonuje niezależnie. Na koniec, zwarcie rezystancyjne do obudowy odbiornika, które nie zostało wybrane, stanowi rzeczywistą przyczynę zadziałania, ale wszystkie pozostałe odpowiedzi nie uwzględniają tej kluczowej kwestii. W praktyce, zrozumienie zasad działania wyłączników różnicowoprądowych oraz odpowiednich zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa i uniknięcia nieprawidłowych wniosków w diagnostyce usterek w instalacjach elektrycznych.

Pytanie 36

Jakie są minimalne wartości napięć znamionowych, jakie powinien posiadać przewód użyty do instalacji jednofazowej w sieci 230/400 V, prowadzonej w otworach prefabrykowanych budynków?

A. 300/300 V

B. 300/500 V

C. 450/750 V

D. 600/1000 V

Wybór napięcia dla przewodów elektrycznych to bardzo ważna sprawa, bo wpływa na ich bezpieczeństwo i niezawodność. Przewody o napięciach 600/1000 V, 300/500 V i 300/300 V nie nadają się do instalacji jednofazowych przy 230/400 V, bo nie spełniają minimalnych wymogów. Takie 600/1000 V są robione do cięższych warunków, więc są drogie i niepotrzebne tam, gdzie wystarczą przewody 450/750 V. Natomiast 300/500 V i 300/300 V mają za małe wartości, co zwiększa ryzyko uszkodzeń i awarii. Użycie takich przewodów w instalacjach jednofazowych może prowadzić do problemów z bezpieczeństwem, jak przepięcia czy porażenia. Wiem, że często to wynika z braku wiedzy o standardach w branży. Ważne jest, żeby projektanci i instalatorzy rozumieli te specyfikacje, by uniknąć niebezpiecznych sytuacji i zapewnić, że instalacje elektryczne będą działać długo i sprawnie.

Pytanie 37

Jakie z poniższych działań jest uznawane za czynność konserwacyjną w instalacji elektrycznej?

A. Zmiana rodzaju użytych przewodów

B. Wymiana uszkodzonych źródeł światła

C. Modernizacja rozdzielnicy instalacji elektrycznej

D. Instalacja dodatkowego gniazda elektrycznego

Wymiana uszkodzonych źródeł światła to naprawdę ważna sprawa, jeśli chodzi o dbanie o instalację elektryczną. To nie tylko poprawia oświetlenie, co jest kluczowe dla komfortu ludzi, ale także dba o ich bezpieczeństwo. Uszkodzone żarówki czy świetlówki mogą być niebezpieczne, bo mogą prowadzić do pożarów czy porażenia prądem, jeśli ich nie wymienimy na czas. Z tego, co wiem, zgodnie z normami PN-IEC 60364, regularne sprawdzanie i konserwacja, w tym wymiana źródeł światła, powinny się odbywać w ustalonych odstępach czasowych. Dzięki temu wszystko działa sprawnie i bez pieprzenia. Przykładowo, zamiana tradycyjnych żarówek na LEDy nie tylko oszczędza prąd, ale też dłużej działają, a to jest korzystne zarówno dla portfela, jak i dla środowiska.

Pytanie 38

Którego osprzętu instalacyjnego dotyczy przedstawiony fragment opisu?

Fragment opisu osprzętu instalacyjnego

W celu zabezpieczenia przed porażeniem prądem elektrycznym małych dzieci instaluje się modele ze specjalnymi przesłonami torów prądowych. Konstrukcja mechaniczna przesłony uniemożliwia włożenie długopisu, kredki czy innego przewodnika do toru prądowego.

Do uzyskania pełnego bezpieczeństwa stosuje się przesłony torów prądowych wyposażone dodatkowo w tzw. klucz uprawniający, uchylający przesłony torów prądowych.

A. Wtyczki kabla zasilającego.

B. Gniazda wtykowego.

C. Oprawki źródła światła.

D. Puszki łączeniowej.

Gniazda wtykowe to naprawdę ważny element w każdej instalacji elektrycznej, zwłaszcza gdy mowa o bezpieczeństwie, szczególnie dla dzieci. Opisujesz modele gniazd, które mają specjalne przesłony na torach prądowych, co naprawdę chroni przed przypadkowym dotknięciem tych niebezpiecznych części. Te gniazda, które są zgodne z różnymi normami, są stworzone z myślą o tym, żeby minimalizować ryzyko porażenia prądem. Na przykład, gniazda z systemem przesłon pozwalają na wsunięcie wtyczki tylko w konkretnej pozycji, co znacznie ogranicza ryzyko kontaktu z prądem. Używanie takich gniazd jest super ważne w pomieszczeniach, gdzie bywają dzieci, a wiele standardów branżowych, jak np. normy IEC 60884, to potwierdza. To naprawdę praktyczne podejście do projektowania osprzętu zwiększa bezpieczeństwo w naszych domach i miejscach publicznych, gdzie kontakt z prądem może być poważnym zagrożeniem.

Pytanie 39

Aby zmierzyć częstotliwość, należy użyć

A. watomierza

B. waromierza

C. częstościomierza

D. fazomierza

Częstościomierz jest urządzeniem służącym do pomiaru częstotliwości sygnałów elektrycznych, co czyni go najodpowiedniejszym narzędziem do tego celu. Jego działanie polega na zliczaniu liczby cykli sygnału w jednostce czasu, co pozwala na precyzyjne określenie częstotliwości, wyrażonej w hercach (Hz). Częstościomierze są powszechnie wykorzystywane w elektronice, telekomunikacji oraz w badaniach laboratoryjnych. Na przykład, przy pomiarze częstotliwości oscylatorów w układach radiowych, częstościomierz umożliwia dokładne dostrajanie urządzeń do pożądanej częstotliwości pracy. W kontekście standardów branżowych, częstościomierze powinny spełniać normy kalibracji, co zapewnia ich wiarygodność i dokładność w pomiarach. Warto również zauważyć, że nowoczesne częstościomierze oferują dodatkowe funkcje, takie jak analiza harmonik czy pomiar fazy, co zwiększa ich użyteczność w zaawansowanych aplikacjach.

Pytanie 40

Wskaż symbol graficzny monostabilnego łącznika przyciskowego z zestykiem NO.

A. Symbol 4.

B. Symbol 3.

C. Symbol 2.

D. Symbol 1.

Monostabilny łącznik przyciskowy z zestykiem NO (normalnie otwartym) jest kluczowym elementem w wielu systemach elektrycznych i automatyce. Symbol 1 przedstawia ten łącznik, ilustrując otwarty styk, który zamyka się po naciśnięciu przycisku, co jest zgodne z zasadami oznaczania w normach IEC 60617. W praktyce, tego rodzaju łączniki są powszechnie używane w urządzeniach, które wymagają chwilowego włączenia obwodu, jak na przykład w urządzeniach sterujących, alarmach czy systemach oświetleniowych. Dzięki swojej konstrukcji, monostabilne przyciski są bardziej energooszczędne, ponieważ nie wymagają stałego zasilania do utrzymania stanu włączenia. Zrozumienie tego symbolu i funkcji jest kluczowe dla właściwego projektowania i implementacji systemów elektrycznych. Używanie poprawnych symboli graficznych w dokumentacji technicznej jest istotne dla komunikacji między inżynierami i technikami, co wpływa na jakość i bezpieczeństwo instalacji elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
