Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 6 maja 2026 00:02
Data zakończenia: 6 maja 2026 00:02

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podaj zasady prawidłowego złożenia przekładni zębatej walcowej jednostopniowej.

A. Osie kół są umiejscowione w jednej płaszczyźnie, a odległość między osiami wynosi połowę sumy średnic podziałowych kół

B. Osie kół są do siebie równoległe, a odległość między osiami kół wynosi połowę sumy średnic podziałowych kół

C. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić maksymalnie 0,1 mm

D. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić od 0,1 mm do 0,15 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przekładnia zębata walcowa jednostopniowa, aby działała poprawnie, wymaga, by osie kół były do siebie równoległe oraz aby odległość między osiami wynosiła połowę sumy średnic podziałowych kół. Taki układ minimalizuje ryzyko niewłaściwego zgrania zębów, co może prowadzić do zwiększonego zużycia, hałasu oraz wibracji. Utrzymanie osi w równoległości zapewnia stabilną pracę przekładni, co jest kluczowe w wielu zastosowaniach mechanicznych, takich jak w napędach maszyn przemysłowych czy w systemach przeniesienia napędu w pojazdach. Ważnym standardem w projektowaniu przekładni jest norma ISO 6336, która określa wymagania dotyczące wytrzymałości zębów. Przykład praktycznego zastosowania tej wiedzy to poprawne zainstalowanie przekładni w silnikach elektrycznych, gdzie niewłaściwe ustawienie osi może prowadzić do awarii. Zrozumienie tych parametrów jest kluczowe dla inżynierów zajmujących się projektowaniem i serwisowaniem systemów mechanicznych.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Aby zweryfikować prawidłowość montażu koła pasowego na wałku (bicie osiowe), jakie narzędzie należy wykorzystać?

A. czujnik zegarowy

B. mikrometryczną średnicówkę

C. modułową suwmiarkę

D. suwmiarkowy wysokościomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik zegarowy to naprawdę fajne narzędzie do pomiaru bicia osiowego, zwłaszcza przy montowaniu różnych części, jak koła pasowe. Działa to tak, że przesuwa się wskazówka w zależności od tego, jak ruchomy element, który mierzysz, odchyla się od osi. W praktyce, gdy montujesz koło pasowe, czujnik pozwala szybko sprawdzić, czy jest wszystko w porządku z ustawieniem. To ważne, żeby wszystko było na swoim miejscu, bo inaczej może się to odbić na wydajności całego układu i jego trwałości. Eksperci w branży zawsze polecają korzystanie z czujników zegarowych podczas montażu, żeby upewnić się, że wszystko jest zgodne z normami technicznymi i działała jak należy. Co więcej, czujniki te mają też inne zastosowania w inżynierii, więc można je uznać za uniwersalne narzędzie w codziennej pracy technika.

Pytanie 4

Podaj metodę obróbcza, która musi być użyta do wytworzenia obudowy żeliwnej z żeberkami?

A. Walcowanie

B. Kucie

C. Tłoczenie

D. Odlewanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obróbka odlewnicza jest najczęściej stosowaną metodą do produkcji żeliwnych obudów, zwłaszcza tych z użebrowaniem. Odlewanie pozwala na uzyskanie skomplikowanych kształtów, które są trudne do wyprodukowania innymi metodami. Dzięki zastosowaniu formy odlewniczej, można precyzyjnie odwzorować szczegóły konstrukcyjne, co ma kluczowe znaczenie w przypadku elementów wymagających wysokiej dokładności. Żeliwo odlewane charakteryzuje się dobrymi właściwościami mechanicznymi i odpornością na korozję, co czyni je idealnym materiałem na obudowy do różnych zastosowań przemysłowych, takich jak maszyny, silniki czy urządzenia hydrauliczne. Ponadto, proces odlewania umożliwia produkcję dużych partii elementów, co sprzyja efektywności kosztowej. W praktyce, standardy takie jak ISO 8062 dotyczące tolerancji odlewów oraz normy dotyczące jakości materiałów żeliwnych są kluczowe dla zapewnienia wysokiej jakości produktów. Wiedza o odlewaniu oraz umiejętność interpretacji rysunków technicznych i specyfikacji materiałowych są niezbędne dla inżynierów i techników w branży mechanicznej.

Pytanie 5

Do nastawienia określonego ciśnienia w przedstawionym na rysunku zaworze bezpieczeństwa służy następujący zestaw części:

A. grzybek, sprężyna, korpus, nakrętka zaciskowa.

B. sprężyna, wodzik sprężyny, śruba nastawna, nakrętka zaciskowa.

C. grzybek, sprężyna, wodzik sprężyny, osłona.

D. sprężyna, wodzik sprężyny, śruba nastawna, pokrywa.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje zestaw części, które są kluczowe do prawidłowego nastawienia ciśnienia w zaworze bezpieczeństwa. Sprężyna, jako element sprężysty, generuje siłę, która działa na grzybek zaworu, co pozwala na zamknięcie lub otwarcie przepływu medium. Wodzik sprężyny przenosi siłę z sprężyny na grzybek, co jest niezbędne dla funkcjonowania mechanizmu. Śruba nastawna umożliwia precyzyjną regulację nacisku, co jest istotne dla osiągnięcia pożądanego ciśnienia roboczego, a nakrętka zaciskowa zapewnia stabilność ustawienia śruby nastawnej podczas pracy urządzenia. Każdy z tych elementów spełnia określoną funkcję, co jest zgodne z najlepszymi praktykami inżynieryjnymi w zakresie projektowania układów zabezpieczeń. Znajomość budowy i zasad działania zaworów bezpieczeństwa jest kluczowa dla inżynierów i techników zajmujących się instalacjami ciśnieniowymi oraz bezpieczeństwem procesów przemysłowych.

Pytanie 6

Najczęściej stosowane metody zabezpieczania metali przed korozją w atmosferze to powłoki

A. galwaniczne, np. chromowane

B. nakładane, np. przez platerowanie

C. wytwarzane, np. poprzez oksydację

D. malarskie, np. farby i lakiery

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca powłok malarskich, takich jak farby i lakiery, jest trafna, ponieważ te metody są jednymi z najczęściej stosowanych w praktyce przemysłowej do ochrony metali przed korozją atmosferyczną. Powłoki malarskie tworzą barierę, która ogranicza kontakt metalu z wodą i tlenem, co znacząco spowalnia proces korozji. Dodatkowo, nowoczesne farby i lakiery zawierają dodatki, które zwiększają ich odporność na działanie UV oraz czynniki chemiczne. Przykładem zastosowania jest malowanie konstrukcji stalowych w budownictwie, gdzie stosuje się farby epoksydowe lub poliuretanowe, zapewniające długotrwałą ochronę przed korozją. Standardy ISO 12944 dotyczące ochrony powłok malarskich szczegółowo opisują metody aplikacji oraz wymagania dotyczące trwałości powłok w różnych środowiskach, co potwierdza ich znaczenie w praktyce. Stosując powłoki malarskie w odpowiedni sposób, można znacznie wydłużyć żywotność obiektów metalowych oraz zmniejszyć koszty ich konserwacji.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Osoby pracujące przy hartowaniu elementów maszyn w cieczy solnej powinny używać odzieży ochronnej oraz

A. kasku ochronnego

B. maski przeciwwydmuchowej

C. okularów ochronnych

D. ochronników słuchowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Okulary ochronne są kluczowym elementem odzieży ochronnej dla pracowników zajmujących się hartowaniem części maszyn w ciekłych kąpielach solnych. W procesie tym, ze względu na wysokie temperatury oraz możliwość rozprysku cieczy, istnieje ryzyko uszkodzenia wzroku. Okulary ochronne zapobiegają takim urazom, chroniąc oczy przed wysokotemperaturowymi cieczami oraz zanieczyszczeniami chemicznymi, które mogą przeniknąć do oczu. Przykładowo, w standardach BHP, takich jak PN-EN 166, określone są wymagania dotyczące ochrony oczu w miejscach pracy, co podkreśla znaczenie stosowania odpowiednich środków ochrony indywidualnej. Dodatkowo, okulary te powinny mieć powłokę odporną na zarysowania i ochronę przed promieniowaniem UV, co zwiększa ich efektywność w trudnych warunkach pracy. Warto również zauważyć, że stosowanie okularów ochronnych jest zalecane przez wiele organizacji zajmujących się bezpieczeństwem pracy, co czyni je standardem w branży. W przypadku kontaktu z chemikaliami lub metalowymi elementami, które mogą odrywać się podczas obróbki, okulary ochronne stają się niezastąpione dla bezpieczeństwa pracowników.

Pytanie 9

Utrzymanie kadłuba obrabiarki polega na

A. uzupełnieniu uszkodzonych powłok lakierniczych

B. przeprowadzeniu miedziowania galwanicznego

C. nałożeniu powłok kompozytowych

D. nałożeniu kompozytów metalożywowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoje uzupełnienie dotyczące naprawy lakieru kadłuba obrabiarki jest jak najbardziej trafne. Konserwacja tego elementu jest naprawdę ważna, bo nie tylko wpływa na wygląd maszyny, ale też chroni ją przed rdzą oraz innymi szkodliwymi czynnikami. Regularne poprawki powłok lakierowych są kluczowe, żeby maszyny mogły długo działać, bo są narażone na różne chemikalia i wibracje. Jak używasz dobrych jakościowo lakierów i stosujesz się do zaleceń producenta, to zdecydowanie zwiększasz odporność kadłuba na uszkodzenia. W branży CNC, gdzie precyzja i estetyka mają duże znaczenie, zadbanie o lakier to nieodłączna część codziennej konserwacji, a to z kolei odbija się na wizerunku firmy i jakości produkcji. Nie zapominaj, że standardy ISO 9001 mocno akcentują znaczenie dbałości o jakość, a to wszystko ma związek z odpowiednią konserwacją sprzętu.

Pytanie 10

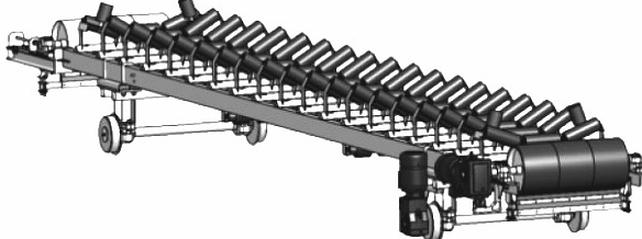

Na rysunku przedstawiono konstrukcję jezdną przenośnika

A. członowego płytowego.

B. taśmowego.

C. zabierakowego zgrzebłowego.

D. kubełkowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "taśmowy" jest prawidłowa, ponieważ konstrukcja przenośnika przedstawiona na rysunku rzeczywiście odnosi się do przenośnika taśmowego. Przenośniki taśmowe są szeroko stosowane w różnych branżach, takich jak przemysł wydobywczy, logistyczny czy produkcyjny. Ich podstawowym elementem jest taśma, która porusza się po rolkach, co umożliwia transport materiałów na różnych odległościach. Taśmy przenośników mogą być wykonane z różnych materiałów, w tym gumy, PVC czy materiałów kompozytowych, co pozwala na ich dostosowanie do specyficznych warunków pracy. W praktyce, przenośniki taśmowe są często stosowane w magazynach do transportu paczek, w zakładach produkcyjnych do przesuwania komponentów oraz w kopalniach do transportu urobku. Znajomość budowy i zasad działania przenośników taśmowych jest kluczowa dla inżynierów oraz techników zajmujących się projektowaniem systemów transportowych, co wpisuje się w standardy branżowe dotyczące efektywności transportu materiałów.

Pytanie 11

Do rozłącznych połączeń spoczynkowych zalicza się połączenie

A. nitowe

B. klinowe

C. zgrzewane

D. spawane

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenia klinowe to jeden z typów połączeń rozłącznych, które są powszechnie stosowane w inżynierii mechanicznej. Charakteryzują się tym, że umożliwiają łatwe i szybkie demontowanie elementów, co jest kluczowe w wielu aplikacjach, takich jak montaż maszyn, konstrukcje stalowe czy urządzenia transportowe. W praktyce, połączenia klinowe są wykorzystywane np. w narzędziach ręcznych, gdzie pozwalają na wymianę końcówek roboczych bez potrzeby stosowania skomplikowanych mechanizmów. Zgodnie z normami, takimi jak ISO 4014, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji, co zapewnia ich funkcjonalność i bezpieczeństwo użytkowania. Warto również zauważyć, że połączenia klinowe mogą występować w różnych formach, w tym w postaci klinów podłużnych lub poprzecznych, co wpływa na ich zastosowanie w różnych branżach. Dzięki swojej prostocie i efektywności, połączenia klinowe są integralnym elementem nowoczesnych systemów inżynieryjnych.

Pytanie 12

Kąt wierzchołkowy narzędzia skrawającego do stali oraz żeliwa to

A. 140°

B. 90°

C. 118°

D. 160°

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kąt wierzchołkowy wiertła do stali i żeliwa wynosi 118°, co jest zgodne z najlepszymi praktykami w dziedzinie obróbki skrawaniem. Wiertła o tym kącie są zaprojektowane tak, aby zapewnić optymalne parametry skrawania, co przekłada się na efektywność pracy oraz jakość wykonanych otworów. Kąt 118° pozwala na uzyskanie lepszego prowadzenia wiertła w materiale, co jest szczególnie istotne podczas wiercenia w materiałach o dużej twardości, takich jak stal i żeliwo. Dzięki odpowiedniemu kątowi wierzchołkowemu, wiertło może skuteczniej odprowadzać wióry oraz minimalizować ryzyko zatykania się narzędzia. Używanie wierteł o kącie 118° jest powszechne w przemyśle, zwłaszcza w produkcji, gdzie precyzja oraz efektywność są kluczowe. Dodatkowo, w przypadku obróbki stali zaleca się stosowanie chłodziw, co również przyczynia się do wydłużenia żywotności narzędzi i poprawy jakości obróbki.

Pytanie 13

Przyrząd przedstawiony na rysunku stosuje się do toczenia

A. krótkich stożków.

B. krótkich wałków.

C. długich stożków.

D. długich wałków.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź z długimi wałkami jest jak najbardziej trafna. Luneta stała to narzędzie, które naprawdę pomaga w toczeniu długich elementów. Wiesz jak to jest, długie wałki łatwo się uginają, gdy na nie działają siły obrabiające. Dzięki lunecie można je ustabilizować, a to z kolei poprawia jakość obróbki i sprawia, że wymiary są bardziej dokładne. W praktyce, jak się stosuje lunetę, to powierzchnia wałków wychodzi gładka, a ryzyko błędów w kształcie się zmniejsza. Przykładem mogą być wałki toczenia na tokarkach CNC czy konwencjonalnych, gdzie precyzja jest naprawdę ważna. Z doświadczenia wiem, że zawsze warto używać dodatkowych podpór przy długich elementach, żeby nie miały szans na deformację.

Pytanie 14

Maszyny cieplne nie obejmują

A. turbin parowych

B. sprężarek tłokowych

C. silników odrzutowych

D. silników spalinowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarki tłokowe nie są klasyfikowane jako maszyny cieplne, ponieważ ich głównym zadaniem jest sprężanie gazów, a nie przekształcanie energii cieplnej w pracę mechaniczną. Maszyny cieplne, takie jak turbiny parowe, silniki spalinowe czy silniki odrzutowe, wykorzystują cykle termodynamiczne do przekształcania energii cieplnej w pracę. W przypadku sprężarek tłokowych, proces ten związany jest głównie z podwyższaniem ciśnienia gazu, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak chłodnictwo, klimatyzacja czy kompresja gazu. W praktyce, sprężarki tłokowe są powszechnie wykorzystywane w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz w przemyśle petrochemicznym, gdzie sprężanie gazu jest istotnym etapem procesu technologicznego. Znajomość różnicy między maszynami cieplnymi a sprężarkami jest ważna dla inżynierów i techników zajmujących się projektowaniem układów energetycznych i systemów gazowych.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Jakie urządzenie powinno być wykorzystane do gaszenia sprzętu, który jest pod napięciem elektrycznym?

A. hydronetkę wodną

B. gaśnicę pianową

C. gaśnicę proszkową

D. hydronetkę pianową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gaśnica proszkowa jest najskuteczniejszym środkiem do gaszenia pożarów urządzeń elektrycznych, które są pod napięciem. Działa ona na zasadzie mechanicznego odcięcia dopływu tlenu do płonącego materiału oraz obniżenia temperatury. W przypadku urządzeń elektrycznych, które mogą być pod napięciem do 1000 V, należy stosować gaśnice proszkowe, które są oznaczone odpowiednim symbolem (symbol 'E'). Proszki gaśnicze, takie jak wodorowęglan sodu czy inne chemikalia klasy D, skutecznie neutralizują ogień bez przewodzenia prądu, co jest kluczowe dla bezpieczeństwa gaszenia. W sytuacjach praktycznych, gaśnice proszkowe często wykorzystuje się w biurach, serwisach komputerowych i instalacjach elektrycznych, gdzie ryzyko pożaru związane z urządzeniami elektrycznymi jest znaczące. Zgodnie z obowiązującymi normami, gaśnice proszkowe powinny być regularnie serwisowane i umieszczane w miejscach łatwo dostępnych, co zwiększa ich efektywność w sytuacjach kryzysowych.

Pytanie 17

Pokrywa wrzeciona frezarki powinna być dokręcona do korpusu śrubami M10. Na podstawie danych z tabeli dobierz średnicę wiertła w celu wykonania otworów w korpusie.

Gwint wewnętrzny			Średnica wiertła pod gwint mm
Oznaczenie gwintu	Średnica otworu mm
	Zakres wymiarów
	min.	max.
M8	6,647	6,912	6,8
M10	8,376	8,676	8,5
M12	10,106	10,441	10,2
M14	11,835	12,210	12,0

A. 10,2 mm

B. 8,5 mm

C. 12,0 mm

D. 5,0 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 8,5 mm jest prawidłowa, ponieważ średnica wiertła dla gwintu M10 wynosi właśnie 8,5 mm, co jest zgodne z normami technicznymi. Użycie wiertła o tej średnicy pozwala na uzyskanie odpowiedniego otworu, który umożliwia precyzyjne umiejscowienie śrub. W praktyce, właściwie dobrana średnica wiertła wpływa na jakość połączenia, co jest kluczowe w kontekście wytrzymałości konstrukcji. Ponadto, zastosowanie wiertła o zbyt małej średnicy może prowadzić do uszkodzenia gwintu i niewłaściwego osadzenia śrub, co w efekcie może osłabić całą konstrukcję. Przygotowując otwory w korpusie, należy również pamiętać o standardach takich jak ISO 965, które definiują tolerancje dla gwintów metrycznych. Dlatego odpowiednia średnica wiertła ma znaczenie nie tylko dla samego montażu, ale również dla długotrwałej niezawodności całego systemu mechanicznego.

Pytanie 18

Połączenie sworzniowe przedstawia rysunek oznaczony literą

A. C.

B. D.

C. A.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek oznaczony literą D przedstawia połączenie sworzniowe, które jest kluczowym elementem w mechanice i inżynierii. To połączenie mechaniczne jest wykorzystywane do przenoszenia sił poprzecznych i momentów obrotowych między elementami konstrukcyjnymi. Sworznie, które są cylindrycznymi elementami, przechodzą przez otwory w elementach, co zapewnia stabilność oraz umożliwia ich ruch względny. W praktyce, połączenia sworzniowe są często używane w maszynach przemysłowych, takich jak prasy hydrauliczne, w których przekazywanie dużych sił jest niezbędne. Połączenia te znajdują również zastosowanie w budownictwie, na przykład w systemach łączących belki i słupy w konstrukcjach stalowych. Kluczowe jest przestrzeganie norm budowlanych, takich jak Eurokod, które definiują wymagania dotyczące projektowania i wykonania połączeń, aby zapewnić trwałość i bezpieczeństwo konstrukcji. Zrozumienie funkcji i zastosowania połączeń sworzniowych jest fundamentalne dla inżynierów, ponieważ wpływa na projektowanie bardziej zaawansowanych systemów mechanicznych.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Jaką średnicę ma tor kołowy, jeśli obiekt poruszający się po nim z prędkością kątową 4 rad/s osiąga prędkość liniową 20 m/s?

A. 80 m

B. 40 m

C. 10 m

D. 5 m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wynosi 5 m, co można udowodnić stosując wzór na związek między prędkością liniową a prędkością kątową. Prędkość liniowa (v) ciała poruszającego się po torze kołowym wyraża się wzorem: v = ω * r, gdzie ω to prędkość kątowa, a r to promień toru. W tym przypadku prędkość kątowa wynosi 4 rad/s, a prędkość liniowa 20 m/s. Zatem przekształcając wzór, otrzymujemy: r = v / ω = 20 m/s / 4 rad/s = 5 m. Średnica toru kołowego to dwukrotność promienia, więc wynosi 2 * 5 m = 10 m. Zrozumienie tego zagadnienia jest istotne w wielu dziedzinach, takich jak inżynieria mechaniczna, motoryzacja czy przemysł lotniczy, gdzie precyzyjne obliczenia dotyczące ruchu obrotowego są kluczowe dla projektowania układów napędowych oraz analizy dynamiki ruchu. Wiedza ta również pozwala na optymalizację parametrów pracy maszyn oraz zwiększenie ich efektywności.

Pytanie 21

Do produkcji nakiełków wykorzystuje się

A. wiertła

B. rozwiertaki

C. nawiertaki

D. pogłębiacze

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nawiertaki to narzędzia stosowane do wykonywania nakiełków, co jest kluczowe w wielu procesach obróbczych i montażowych. Ich konstrukcja pozwala na precyzyjne wiercenie otworów o odpowiedniej średnicy, co jest istotne w przypadku przygotowania elementów do dalszej obróbki lub montażu. Nawiertaki charakteryzują się specyficzną geometrą oraz materiałami, które zapewniają długowieczność i efektywność pracy. Przykładem zastosowania nawiertaków jest przygotowanie otworów w drewnie do wkręcania śrub, co pozwala na uniknięcie pęknięć i uszkodzeń materiału. Dodatkowo, w przemyśle metalowym nawiertaki są wykorzystywane do precyzyjnego formowania otworów w stalowych komponentach, co jest zgodne z normami jakości ISO. Warto również zauważyć, że stosowanie nawiertaków zwiększa wydajność pracy oraz dokładność wykonywanych zadań, co jest fundamentalnym aspektem w nowoczesnym przemyśle, gdzie precyzja ma kluczowe znaczenie.

Pytanie 22

Która z wymienionych charakterystyk nie powinna być brana pod uwagę przy ocenie efektywności urządzenia?

A. Eksploatacyjne zużycie energii

B. Wydajność

C. Niezawodność

D. Przeciętny czas sprawności

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wydajność, jako parametrowa wielkość, odnosi się do możliwości urządzenia w zakresie realizacji określonych zadań w danym czasie. W kontekście oceny funkcjonalności, nie należy jej traktować jako kluczowego wskaźnika, ponieważ sama w sobie nie oddaje pełnego obrazu działania urządzenia. Funkcjonalność urządzenia powinna być oceniana w kontekście jego zdolności do spełniania określonych wymagań użytkownika, co obejmuje inne aspekty, takie jak niezawodność, efektywność energetyczna i czas sprawności. Przykładem może być sytuacja, w której urządzenie może działać z dużą wydajnością, ale przy tym ma wysoką awaryjność, co czyni je mało użytecznym w praktyce. Zgodnie z normami ISO 9001, ocena funkcjonalności powinna uwzględniać kompleksowe podejście do analizy wymagań, a nie tylko jeden aspekt wydajności. Dobre praktyki w zakresie projektowania i oceny urządzeń wskazują na konieczność holistycznego podejścia do funkcjonalności, co przyczynia się do lepszego zrozumienia potrzeb użytkowników i długotrwałej satysfakcji z użytkowania produktu.

Pytanie 23

Szczelność pomiędzy gniazdami i zaworami silnika spalinowego osiąga się w wyniku przeprowadzenia operacji

A. szlifowania

B. frezowania

C. polerowania

D. docierania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Docieranie jest procesem, który ma na celu uzyskanie odpowiedniej szczelności pomiędzy gniazdami a zaworami silnika spalinowego. W trakcie tego procesu wykorzystuje się odpowiednie materiały ścierne, aby precyzyjnie dopasować powierzchnie kontaktowe. Docieranie polega na wprowadzeniu pomiędzy te powierzchnie pasty ściernej, co pozwala na usunięcie mikroskopijnych nierówności oraz osiągnięcie idealnego dopasowania. Przykładowo, w silnikach o wysokich osiągach, gdzie precyzja i szczelność są kluczowe, docieranie jest standardowym procesem, który pozwala minimalizować straty ciśnienia i poprawiać efektywność pracy silnika. Dobrze przeprowadzony proces docierania zapewnia nie tylko lepsze szczelniki, ale także zwiększa trwałość i żywotność komponentów silnika. Praktyki branżowe zalecają korzystanie z docierania jako integralnej części remontów silników, co jest zgodne z normami, które kładą nacisk na jakość i efektywność w produkcji i serwisie silników spalinowych.

Pytanie 24

Element odpowiedzialny za realizację ruchów posuwowych na łożu tokarki, to

A. wrzeciennik

B. suport

C. konik

D. nawrotnica

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Suport jest kluczowym elementem tokarki, który odpowiada za prowadzenie narzędzi skrawających w ruchu posuwowym podczas obróbki materiału. Jego główną funkcją jest stabilizacja i precyzyjne ustawienie narzędzia skrawającego w odpowiedniej pozycji względem obrabianego przedmiotu. Suport umożliwia regulację głębokości skrawania oraz ustawienie kątów, co jest niezbędne do uzyskania dokładnych wymiarów i zapewnienia wysokiej jakości powierzchni obrabianej. W praktyce, dobrze skonstruowany suport pozwala na wykonywanie zarówno prostych, jak i skomplikowanych operacji tokarskich, takich jak toczenie, gwintowanie czy też frezowanie. Zgodnie z normami ISO dotyczącymi obrabiarek, prawidłowe ustawienie suportu ma kluczowe znaczenie dla efektywności procesu skrawania, co z kolei przekłada się na wydajność produkcji i minimalizację odpadów materiałowych. Współczesne tokarki często są wyposażone w cyfrowe systemy sterowania, które umożliwiają precyzyjne ustawienie suportu, co dodatkowo zwiększa możliwości obróbcze i elastyczność produkcji.

Pytanie 25

Na proces zużywania różnych elementów urządzenia podczas jego użytkowania największy wpływ ma ich

A. sztywność

B. niezawodność

C. wydajność

D. trwałość

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Trwałość to kluczowy parametr techniczny, który odnosi się do zdolności komponentów urządzenia do utrzymania swoich właściwości eksploatacyjnych przez dłuższy czas. Długotrwałe użytkowanie sprzętu prowadzi do zużycia, które może być wynikiem różnych czynników, takich jak obciążenia mechaniczne, korozja, zmiany temperatury czy działanie substancji chemicznych. Przykładem praktycznym może być silnik w samochodzie, gdzie trwałość części, takich jak tłoki i pierścienie, jest kluczowa dla zapewnienia jego niezawodności i efektywności. Standardy branżowe, takie jak ISO 9001, kładą duży nacisk na zarządzanie jakością i trwałością produktów, co przekłada się na zmniejszenie kosztów serwisowania i wymiany komponentów. W rezultacie, trwałość części urządzenia ma bezpośredni wpływ na jego całkowity koszt życia i powinno być kluczowym czynnikiem w procesie projektowania i wyboru materiałów. Właściwy dobór materiałów i technologii produkcji wpływa na minimalizację zużycia oraz zwiększenie efektywności energetycznej urządzeń.

Pytanie 26

Jakie są naprężenia w pręcie poddawanym skręcaniu momentem 160 N m, gdy wskaźnik wytrzymałości na skręcanie wynosi 2 cm3?

A. 320 MPa

B. 32 MPa

C. 8 MPa

D. 80 MPa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 80 MPa jest poprawna, gdyż aby obliczyć naprężenie w pręcie skręcanym, należy zastosować wzór: τ = M/W, gdzie τ to naprężenie, M to moment skręcający, a W to wskaźnik wytrzymałości na skręcanie. W tym przypadku M wynosi 160 N·m, a W obliczamy jako objętość przekroju poprzecznego pręta, którą w tym przypadku wyrażamy w cm³. Dlatego τ = 160 N·m / 2 cm³ = 80 MPa. Tego typu obliczenia są szczególnie istotne w inżynierii mechanicznej i budowlanej, gdzie projektowanie elementów konstrukcyjnych wymaga precyzyjnego określenia ich wytrzymałości na różne rodzaje obciążeń. W praktyce, przy projektowaniu wałów czy innych elementów przenoszących moment obrotowy, inżynierowie muszą uwzględniać również czynniki bezpieczeństwa, co pozwala na zapewnienie trwałości oraz niezawodności konstrukcji przez dłuższy czas. Zgodność z normami, takimi jak Eurokod czy ASTM, również odgrywa kluczową rolę w tym procesie.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Podczas montażu wałów w łożyskach tocznych należy zapewnić odpowiednie warunki.

A. możliwość działania bez smarowania

B. odpowiednie luzy promieniowe oraz poosiowe

C. możliwość kompensacji

D. duży nacisk

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Luzy promieniowe i poosiowe są mega istotne, jeśli chodzi o prawidłowe działanie wałów w łożyskach tocznych. Dzięki nim materiały mogą się rozprężać w różnych temperaturach, co ratuje nas przed zatarciem elementów. Te luzy dają też wałowi swobodę ruchu, co jest super ważne, zwłaszcza kiedy wał dostaje dynamiczne obciążenia. Myślę, że dobrym przykładem jest silnik elektryczny – tam wał musi być idealnie osadzony w łożyskach, żeby uniknąć większych problemów, jak nadmierne zużycie czy awarie. Fajnie jest też stosować normy, takie jak ISO 1101, bo one mówią, jak powinny wyglądać tolerancje wymiarowe i ile luzów możemy mieć. To wszystko przyczynia się do lepszej wydajności i trwałości maszyny. Dobrze ustawione luzy to klucz do długotrwałej i bezproblemowej eksploatacji, a przy tym zmniejszają straty energii i drgania, które mogą wpłynąć na inne części systemu.

Pytanie 30

Na rysunku przedstawiono przekrój połączenia

A. nitowego.

B. spawanego

C. gwintowego.

D. sworzniowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź nitowa jest poprawna, ponieważ na przedstawionym rysunku widoczne są charakterystyczne cechy połączenia nitowego. Nity, które są używane do łączenia elementów, mają okrągłe główki, które wystają z połączonych części. Połączenie nitowe jest często stosowane w konstrukcjach metalowych, gdzie wymagana jest wysoka wytrzymałość oraz odporność na drgania. Nity nie tylko łączą elementy, ale także rozkładają siły w strukturze, co zwiększa jej stabilność. Zgodnie z normami ISO, połączenia nitowe są uznawane za jedne z najbardziej efektywnych metod łączenia metali w budownictwie i przemyśle. Przykłady zastosowania to mosty, konstrukcje stalowe i pojazdy, gdzie połączenia te są wykorzystywane ze względu na swoją niezawodność i trwałość. Dodatkowo, w przypadku potrzeby demontażu, nity mogą być łatwo usunięte, co czyni je praktycznym rozwiązaniem w wielu aplikacjach.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Na rysunku przedstawiono strugarkę

A. specjalną.

B. pionową.

C. wzdłużną.

D. poprzeczną.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na zdjęciu przedstawiono strugarkę poprzeczną, która jest kluczowym narzędziem w obróbce materiałów. Strugarka poprzeczna działa w taki sposób, że narzędzie tnące porusza się prostopadle do osi obrabianego elementu. Ten rodzaj strugarki jest powszechnie stosowany w przemyśle do uzyskiwania gładkich powierzchni oraz dokładnych kształtów. W przypadku strugarek poprzecznych, narzędzie tnące, zazwyczaj w postaci ostrza, przemieszcza się w kierunku poprzecznym, co pozwala na skuteczne usuwanie materiału z powierzchni obrabianego przedmiotu. Przykładowo, w meblarstwie strugarki poprzeczne są używane do obróbki drewna, w celu uzyskania odpowiedniej grubości i gładkości powierzchni. Dobrą praktyką w korzystaniu ze strugarek poprzecznych jest upewnienie się, że materiał jest odpowiednio zamocowany, aby uniknąć wibracji, które mogą wpłynąć na jakość wykonanej obróbki. W przemyśle stosuje się również normy dotyczące bezpieczeństwa i precyzji obróbczej, co czyni te maszyny niezastąpionymi w nowoczesnej produkcji.

Pytanie 34

Suche, płynne, graniczne oraz mieszane to klasyfikacje tarcia w zależności od

A. właściwości ruchu współdziałających elementów

B. charakterystyki smaru znajdującego się pomiędzy współdziałającymi powierzchniami

C. typów ruchu współdziałających elementów

D. rodzaju kontaktu współdziałających powierzchni

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rodzaje tarcia: suche, płynne, graniczne oraz mieszane, klasyfikowane są w oparciu o rodzaj styku współpracujących powierzchni. W kontekście inżynierii i mechaniki, rodzaj tarcia ma kluczowe znaczenie dla efektywności działania maszyn i układów mechanicznych. Tarcie suche występuje, gdy dwa ciała stykają się bez obecności smaru, co prowadzi do dużego oporu ruchu i szybszego zużycia materiałów. Tarcie płynne z kolei występuje wtedy, gdy między stykającymi się powierzchniami znajduje się warstwa smaru, co znacznie redukuje opór i zużycie. Tarcie graniczne jest pojęciem pośrednim, w którym smar jest obecny, ale nie tworzy wystarczającej warstwy, by w pełni zredukować tarcie. Mieszane tarcie to sytuacja, w której występują zarówno elementy tarcia suchego, jak i płynnego. Praktyczne zastosowania tej wiedzy obejmują projektowanie łożysk, układów przekładniowych oraz systemów hydraulicznych, gdzie optymalizacja rodzaju tarcia może prowadzić do wydłużenia żywotności komponentów oraz zwiększenia efektywności energetycznej. Standardy, takie jak ISO 281 dotyczące obliczeń łożysk, podkreślają znaczenie rozważenia rodzaju tarcia w projektowaniu i eksploatacji maszyn.

Pytanie 35

Jaką metodą produkuje się wały korbowe ze stali?

A. skrawania

B. kucia

C. odlewania

D. spawania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wały korbowe, które robimy ze stali, najczęściej wytwarzamy metodą kucia. Ta technika polega na formowaniu materiału, gdy jest nagrzany, a do tego używamy sporej siły mechanicznej. Dzięki temu dostajemy materiał, który jest jednorodny, co bardzo wpływa na jego wytrzymałość i odporność na zmęczenie. To naprawdę istotne w motoryzacji i przemyśle. Co ciekawe, podczas kucia można uzyskać różne skomplikowane kształty wałów korbowych, co pomaga w ich optymalizacji w silnikach spalinowych. W przemyśle motoryzacyjnym to ważne, bo wały korbowe muszą wytrzymać ekstremalne warunki pracy. Dlatego kucie to standard, który gwarantuje wysoką jakość i pewność w krytycznych zastosowaniach. No i jeszcze jedno, kucie pozwala zaoszczędzić materiał i zmniejszyć koszty produkcji w porównaniu do odlewania, gdzie czasami pojawiają się różne wady.

Pytanie 36

Przedstawione na rysunku koło jest elementem przekładni

A. ślimakowej.

B. pasowej.

C. ciernej.

D. łańcuchowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź dotyczy przekładni łańcuchowej, która jest powszechnie stosowana w różnych zastosowaniach mechanicznych, od rowerów po maszyny przemysłowe. Koło zębate, przedstawione na zdjęciu, odgrywa kluczową rolę w tym systemie, gdyż jego zęby współpracują z łańcuchem, umożliwiając efektywne przenoszenie momentu obrotowego. W praktyce, przekładnie łańcuchowe zapewniają wysoką efektywność, co czyni je idealnym rozwiązaniem w zastosowaniach, gdzie wymagana jest duża moc i niezawodność. Standardy dotyczące projektowania przekładni łańcuchowych, takie jak ISO 606, określają minimalne wymagania dla elementów takich jak koła zębate i łańcuchy, co wspiera ich długoterminową wydajność oraz bezpieczeństwo. Zastosowanie tych przekładni w branży motoryzacyjnej, rowerowej czy w robotyce pokazuje ich uniwersalność i niezastąpioność w nowoczesnym inżynierii mechanicznej. Zrozumienie mechanizmu działania tych przekładni jest kluczowe dla inżynierów, projektantów i techników, którzy muszą dbać o odpowiedni dobór komponentów oraz ich konserwację, co jest istotne dla zapewnienia ich efektywności i długowieczności.

Pytanie 37

W pneumatycznych systemach napędowych elementem odpowiedzialnym za ruch postępowo-zwrotny jest

A. zawór dławiący

B. siłownik tłokowy

C. regulator ciśnienia

D. amortyzator pneumatyczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Siłownik tłokowy jest kluczowym elementem w napędach pneumatycznych, odpowiedzialnym za generowanie ruchu postępowo-zwrotnego. Działa on na zasadzie przemieszczania tłoka wewnątrz cylindra, co następuje w wyniku różnicy ciśnień powietrza po obu stronach tłoka. W praktyce, siłowniki tłokowe znajdują szerokie zastosowanie w automatyce przemysłowej, na przykład w liniach montażowych, gdzie są wykorzystywane do podnoszenia, przesuwania lub precyzyjnego pozycjonowania elementów. W zgodzie z normami ISO 6432 i ISO 15552, siłowniki te muszą spełniać określone parametry dotyczące wydajności oraz materiałów, co zapewnia ich niezawodność i długą żywotność. Dobór odpowiednich siłowników do zastosowania wymaga analizy wymagań dotyczących siły, prędkości oraz medium roboczego. Przykładem zastosowania siłowników tłokowych może być ich użycie w systemach robotyki, gdzie precyzyjne ruchy są kluczowe dla prawidłowego działania urządzeń.

Pytanie 38

Na ilustracji przedstawiono hamulec

A. mechaniczny.

B. hydrokinetyczny.

C. elektromagnetyczny.

D. pneumatyczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Na ilustracji przedstawiono hamulec tarczowy, który jest klasycznym przykładem hamulca mechanicznego. Hamulce mechaniczne działają poprzez wykorzystanie siły tarcia, co ma kluczowe znaczenie w procesie hamowania pojazdów. W przypadku hamulca tarczowego, klocki hamulcowe są ściskane na tarczy hamulcowej, co powoduje zatrzymanie pojazdu. Tego rodzaju hamulce są powszechnie stosowane w nowoczesnych pojazdach ze względu na ich wysoką efektywność i niezawodność. W praktyce, hamulce tarczowe są preferowane w zastosowaniach wymagających dużej siły hamowania, takich jak samochody sportowe czy motocykle. Zgodnie z normami branżowymi, hamulce mechaniczne powinny być regularnie kontrolowane i konserwowane, aby zapewnić ich optymalną wydajność oraz bezpieczeństwo. Warto również pamiętać, że podczas użytkowania hamulców tarczowych może wystąpić zjawisko przegrzewania, co może prowadzić do obniżenia ich skuteczności. Dlatego ważne jest, aby przestrzegać zaleceń producentów dotyczących użytkowania i konserwacji hamulców.

Pytanie 39

Najczęściej produkty z żeliwa formowane są w procesie

A. walcowania

B. kucia

C. przeciągania

D. odlewania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 'odlewania', ponieważ proces ten jest najczęściej stosowany do produkcji wyrobów z żeliwa. Odlewanie polega na wlewaniu ciekłego metalu do formy, w której następnie staje się on stały. Jest to technika niezwykle efektywna, umożliwiająca uzyskiwanie skomplikowanych kształtów i detali, które byłyby trudne lub niemożliwe do osiągnięcia innymi metodami. W kontekście żeliwa, odlewanie pozwala na wykorzystanie surowców o różnych właściwościach mechanicznych, co czyni je idealnym materiałem do produkcji elementów konstrukcyjnych, takich jak belki, kolumny czy różnego rodzaju obudowy. W przemyśle, standardy dotyczące odlewania, takie jak ISO 8062, określają wymagania dotyczące tolerancji i jakości odlewów, co jest kluczowe dla zapewnienia ich wytrzymałości i funkcjonalności. Dobre praktyki w tej dziedzinie obejmują także odpowiedni dobór materiału oraz techniki chłodzenia, co wpływa na ostateczne właściwości mechaniczne odlewów. Przykładem zastosowania odlewania żeliwa jest produkcja rur kanalizacyjnych oraz części maszyn, które muszą wykazywać dużą odporność na zużycie i korozję.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Rozpocznij nowy egzamin

Powrót do strony głównej
