Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 8 maja 2026 11:23
Data zakończenia: 8 maja 2026 11:45

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć z największą dokładnością napięcie akumulatora przedstawionego na rysunku?

A. 200 V DC

B. 20 V AC

C. 20 V DC

D. 200 V AC

Wybór za szerokiego zakresu pomiarowego to chyba najczęstsza pułapka, w którą można wpaść, bo może to skutkować nieprecyzyjnymi wynikami i błędnymi wnioskami. Jak ustawisz miernik na 200 V AC, to jest dramat, bo akumulatory działają na napięciu stałym (DC), a nie zmiennym (AC). Użycie AC przy pomiarze napięcia akumulatora to jak strzelanie z armaty do wróbli – nic dobrego z tego nie wyjdzie. A nawet jeśli ustawisz 200 V DC, to nie ma sensu, bo ten zakres jest znacznie wyższy niż to, co masz w akumulatorze, przez co dokładność pomiaru spadnie. Często widzę, że ludzie wybierają zbyt szeroki zakres, co wprowadza zamieszanie w wynikach. Dlatego ważne jest, żeby dobrze dobierać zakres pomiarowy, bo to jest klucz do uzyskania rzetelnych wyników. Znajomość zasad działania mierników i umiejętność ich odpowiedniego użycia to podstawy, które każdy technik powinien znać.

Pytanie 2

Jaką liczbę wyjść ma konwerter TWIN?

A. osiem wyjść

B. dwa wyjścia

C. cztery wyjścia

D. jedno wyjście

Konwerter TWIN to urządzenie, które zapewnia dwa wyjścia, co jest istotne w kontekście jego zastosowania w systemach automatyki oraz w rozdzielniach elektrycznych. Posiadanie dwóch wyjść pozwala na jednoczesne zasilanie dwóch różnych obwodów, co zwiększa elastyczność w projektowaniu instalacji. Na przykład, w przypadku systemów zasilania awaryjnego, jedno wyjście może być przeznaczone do zasilania krytycznych obciążeń, a drugie do mniej istotnych urządzeń. Dzięki takiemu rozwiązaniu możliwe jest zoptymalizowanie zużycia energii oraz minimalizacja ryzyka przeciążeń. W praktyce, konwertery tego typu są wykorzystywane w różnorodnych aplikacjach, takich jak zasilanie systemów oświetleniowych, urządzeń HVAC, a także w automatyce przemysłowej. Dobrą praktyką jest również regularne monitorowanie parametrów pracy konwertera, co umożliwia wczesne wykrywanie potencjalnych usterek i zapewnia niezawodność systemu elektrycznego.

Pytanie 3

W trakcie pomiaru rezystancji po zamontowaniu komponentów wykryto bardzo wysoką rezystancję, która była efektem pojawienia się zimnego lutu na połączeniu jednego z komponentów z polem lutowniczym. Jak można usunąć tę wadę?

A. Wylutować komponent i przylutować koniecznie nowy o identycznych parametrach

B. Wylutować komponent i po sprawdzeniu jego funkcjonalności ponownie przylutować ten element

C. Przylutować obok komponentu drugi element tego samego typu

D. Przylutować obok komponentu odcinek przewodu

Wylutowanie elementu i późniejsze przylutowanie go po sprawdzeniu, czy działa, to naprawdę najlepszy sposób na pozbycie się zimnego lutowania. Zimny lut, który ma wysoką rezystancję, pojawia się najczęściej, gdy podgrzanie elementów lutowniczych jest niewystarczające albo lutowia nie są zbyt dobrej jakości. Kiedy wylutujesz element, możesz dokładnie sprawdzić, czy działa poprawnie, co jest mega ważne, jak chcesz, żeby cały układ funkcjonował. Dobrze jest też przetestować lut pod kątem przewodności i pewności, żeby nie było innych problemów. Gdy przylutujesz go znowu, pamiętaj o odpowiednich technikach lutowania i temperaturze. Użycie lutownicy, która ma regulowaną temperaturę, może bardzo poprawić jakość tych połączeń. Ta metoda jest zgodna z najlepszymi standardami, takimi jak IPC-A-610, gdzie mówią, co jest akceptowalne w lutach i połączeniach elektronicznych. Jak połączenie lutownicze jest dobrze zrobione, to nie tylko ma niską rezystancję, ale też zwiększa stabilność i niezawodność całego układu.

Pytanie 4

Aby zamontować element na szynie DIN, jakie narzędzie powinno zostać zastosowane?

A. cążków bocznych

B. wkrętaka płaskiego

C. szczypiec płaskich

D. klucza płaskiego

Wkrętak płaski to takie must-have, jeśli chodzi o montowanie elementów na szynie DIN. Dzięki niemu możesz łatwo i dokładnie dokręcać śruby i wkręty, które są naprawdę popularne, gdy mocujemy różne urządzenia elektryczne, jak moduły zabezpieczeń czy przekaźniki. W praktyce, jak już zakładamy te elementy na szynę, ważne jest, żeby śruby były dobrze dokręcone. To daje stabilność całej instalacji i zmniejsza ryzyko luźnych połączeń, które mogą narobić problemów. Z tego, co wiem, każdy element powinien być zamontowany zgodnie z odpowiednim momentem obrotowym, a wkrętak płaski daje możliwość dostosowania siły dokręcania do konkretnego komponentu. No i warto dodać, że wkrętaki płaskie są w różnych rozmiarach, więc można je używać w różnych sytuacjach. Poza tym, korzystanie z wkrętaka płaskiego zamiast innych narzędzi, jak klucz płaski czy cążki, jest lepsze dla ergonomii pracy i bezpieczeństwa, bo daje większą kontrolę podczas montażu.

Pytanie 5

Technik zajmował się naprawą odbiornika radiowego bez odłączania zasilania i doznał porażenia prądem elektrycznym. W udzielaniu mu pierwszej pomocy, co powinno być zrobione w pierwszej kolejności?

A. ustawić poszkodowanego w stabilnej pozycji bocznej

B. ocenić parametry życiowe poszkodowanego

C. usunąć poszkodowanego spod wpływu prądu

D. położyć poszkodowanego na brzuchu z głową odchyloną na bok

W sytuacji, gdy pracownik uległ porażeniu prądem elektrycznym, najważniejszym krokiem jest jak najszybsze uwolnienie go spod działania prądu. To jest kluczowe działanie, które powinno być wykonane jako pierwsze. Porażenie prądem elektrycznym może prowadzić do groźnych konsekwencji zdrowotnych, w tym do zatrzymania akcji serca, dlatego natychmiastowe odłączenie źródła prądu jest niezbędne. W praktyce, jeśli to możliwe, należy wyłączyć zasilanie w obwodzie elektrycznym, z którego korzystał poszkodowany. W przypadku, gdy wyłączenie zasilania jest niemożliwe, należy zastosować materiały izolacyjne (np. drewniane lub gumowe) do usunięcia poszkodowanego z miejsca porażenia. Po uwolnieniu z działania prądu, możemy przystąpić do oceny stanu poszkodowanego i udzielania dalszej pomocy, w tym ewentualnego wykonania resuscytacji krążeniowo-oddechowej. Zgodnie z wytycznymi organizacji zajmujących się bezpieczeństwem pracy, takie jak OSHA, kluczowe jest przestrzeganie zasad BHP i podejmowanie działań zgodnie z ustalonymi procedurami.

Pytanie 6

Jaki układ pracy wzmacniacza przedstawiono na schemacie?

A. Nieodwracający.

B. Całkujący.

C. Różniczkujący.

D. Sumujący.

Wybór odpowiedzi, która wskazuje na układ całkujący, różniczkujący lub sumujący, wskazuje na zrozumienie, które nie uwzględnia podstawowych zasad działania wzmacniaczy operacyjnych. Układ całkujący, znany z przetwarzania sygnałów, jest zaprojektowany do generowania sygnału wyjściowego proporcjonalnego do całki sygnału wejściowego w czasie. Taki układ charakteryzuje się podłączeniem kondensatora do wejścia odwracającego, co wpływa na zmianę fazy sygnału i nie jest zgodne z zakresem funkcji wzmacniacza nieodwracającego. Różniczkujący układ, z kolei, umożliwia generowanie sygnału wyjściowego proporcjonalnego do pochodnej sygnału wejściowego, co również prowadzi do zmian fazy i nie zachowuje oryginalnego sygnału. Z kolei układ sumujący, który łączy wiele sygnałów wejściowych w jeden sygnał wyjściowy, nie ma zastosowania w kontekście wzmacniacza nieodwracającego, gdzie istotne jest wzmocnienie jednego sygnału bez zmian jego fazy. Niezrozumienie różnicy między tymi układami jest powszechnym błędem w nauce o elektronice, co może prowadzić do niewłaściwego projektowania obwodów i ich zastosowań w praktyce. Kluczowym aspektem, który należy uwzględnić, jest to, że odpowiedni wybór układu wpływa na funkcjonalność całego systemu, a brak znajomości specyfiki tych układów może prowadzić do nieefektywnych rozwiązań w projektowaniu elektronicznym.

Pytanie 7

W trakcie udzielania pierwszej pomocy, zgodnie z zasadą ABC (ang. Airways, breath, circulation), co należy wykonać w pierwszej kolejności?

A. udrożnienie dróg oddechowych

B. sztuczne oddychanie

C. masaż serca

D. układanie w pozycji bocznej

Chociaż sztuczne oddychanie, masaż serca oraz ułożenie w pozycji bocznej są ważnymi elementami pierwszej pomocy, żaden z nich nie powinien być pierwszym krokiem w sytuacji zagrożenia życia. Sztuczne oddychanie, polegające na dostarczaniu powietrza do płuc poszkodowanego, nie ma sensu, jeśli drogi oddechowe są zablokowane. W takim przypadku, nawet najbardziej zaawansowane techniki wentylacji nie przyniosą oczekiwanego efektu, a pacjent może doznać poważnych uszkodzeń mózgu z powodu braku tlenu. Z kolei masaż serca, który ma na celu przywrócenie krążenia, także powinien być wykonywany dopiero po zapewnieniu drożności dróg oddechowych. W przeciwnym razie, serce może być pobudzane do pracy, ale nie będzie co pompuje, jeśli nie ma odpowiedniego dopływu powietrza. Ułożenie w pozycji bocznej również ma swoje miejsce w procedurach pierwszej pomocy, jednak jego zastosowanie następuje w zupełnie innych okolicznościach, np. gdy pacjent jest nieprzytomny, ale oddycha. Dlatego kluczowym błędem myślowym, który prowadzi do nieprawidłowych odpowiedzi, jest nieuznawanie udrożnienia dróg oddechowych za podstawowy warunek skutecznej interwencji. Niezrozumienie hierarchii działań w ramach reguły ABC może prowadzić do fatalnych konsekwencji i nieefektywnej pomocy ofiarom w krytycznym stanie.

Pytanie 8

Jakie urządzenia wykorzystuje się do pomiaru mocy czynnej?

A. waromierze

B. wariometry

C. watomierze

D. woltomierze

Watomierz jest urządzeniem pomiarowym, które służy do pomiaru mocy czynnej w obwodach elektrycznych. Moc czynna, mierzona w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonania pracy, w przeciwieństwie do mocy biernej, która nie ma wpływu na wykonanie pracy, a jedynie oscyluje w obwodzie. Watomierze działają na zasadzie pomiaru napięcia, prądu oraz kąta fazowego między nimi, co pozwala na dokładne określenie mocy czynnej. W zastosowaniach przemysłowych, gdzie monitorowanie zużycia energii jest kluczowe dla efektywności energetycznej, watomierze stanowią nieocenione narzędzie. Standardowe watomierze mogą być wykorzystywane w różnych instalacjach elektrycznych, zarówno w domowych, jak i przemysłowych, co sprawia, że ich znajomość oraz umiejętność ich zastosowania są niezbędne dla inżynierów i techników. Dobre praktyki w zakresie pomiarów mocy zawsze uwzględniają wykorzystanie watomierzy, które są kalibrowane zgodnie z normami międzynarodowymi, co zapewnia ich dokładność i powtarzalność wyników.

Pytanie 9

Aby zidentyfikować miejsce uszkodzenia w 100-metrowym kablu telekomunikacyjnym umieszczonym w ziemi, należy zastosować

A. multimetr.

B. spektrometr.

C. reflektometr.

D. dalmiar.

Reflektometr to narzędzie stosowane w telekomunikacji, które umożliwia lokalizację uszkodzeń w kablach przez analizę odbicia sygnału. W przypadku kabla telekomunikacyjnego, reflektometr wykorzystuje zjawisko odbicia fali elektromagnetycznej, która jest wysyłana w kierunku kabla. Kiedy fala napotyka na przerwę lub uszkodzenie, część sygnału odbija się z powrotem do reflektometru, co pozwala na określenie miejsca przerwy. Przykładem zastosowania reflektometru może być lokalizacja uszkodzenia w kablu zainstalowanym w terenie, co jest kluczowe dla minimalizacji przestojów w pracy sieci. Standardy branżowe, takie jak ITU-T G.657, podkreślają znaczenie monitorowania i konserwacji kabli optycznych, a reflektometr jest nieocenionym narzędziem w tym kontekście. Dzięki jego zastosowaniu technicy mogą szybko i skutecznie zidentyfikować problem, co zwiększa efektywność operacyjną oraz zadowolenie klientów.

Pytanie 10

Jaki jest zakres regulacji dzielnika napięcia, którego schemat przedstawiono na rysunku?

A. UWY = (15 do 25) V

B. UWY = (5 do 10) V

C. UWY = (10 do 15) V

D. UWY = (5 do 15) V

Wybór odpowiedzi, która wskazuje na szerszy zakres regulacji, jak "UWY = (10 do 15) V" lub "UWY = (15 do 25) V", wynika z błędnej interpretacji działania dzielnika napięcia. Odpowiedzi te sugerują, że napięcie wyjściowe może osiągać wartości poza rzeczywistym zakresem działania układu. Kluczowym błędem w tym myśleniu jest niezrozumienie zasady dzielnika napięcia, który dzieli napięcie wejściowe w proporcjonalny sposób zgodnie z wartościami rezystorów. Ponadto, odpowiedzi takie jak "UWY = (5 do 10) V" również nie uwzględniają możliwości osiągnięcia maksymalnego napięcia 15 V. W praktyce, dobór wartości rezystorów oraz ich układ ma fundamentalne znaczenie dla uzyskania oczekiwanego zakresu napięcia. Niezrozumienie tych zasad prowadzi do błędnych wniosków i może skutkować niewłaściwym projektowaniem obwodów elektronicznych. Warto również zwrócić uwagę, że w zastosowaniach inżynieryjnych, precyzyjne obliczenia oraz zrozumienie parametrów komponentów są kluczowe, aby uniknąć problemów z kompatybilnością i funkcjonalnością urządzeń.

Pytanie 11

Jakie urządzenie pozwala na łączenie się z Internetem poprzez sieć CATV?

A. wzmacniacz

B. modem

C. switch

D. hub

Wybór switcha, wzmacniacza czy huba jako urządzenia umożliwiającego dostęp do Internetu przez sieć CATV jest błędny, ponieważ każde z tych urządzeń ma inne funkcje i zastosowania. Switch to urządzenie, które łączy różne urządzenia w sieci lokalnej, umożliwiając im komunikację, ale sam w sobie nie jest w stanie nawiązać połączenia z Internetem. Jego rola polega na inteligentnym przesyłaniu danych w obrębie lokalnej sieci, co czyni go nieprzydatnym w kontekście dostępu do Internetu poprzez sieć telewizyjną. Wzmacniacz, z drugiej strony, jest używany do wzmocnienia sygnału telewizyjnego, ale nie ma zdolności do konwersji i przekazywania danych internetowych. Hub działa na podobnej zasadzie jak switch, ale jest mniej efektywny, ponieważ przesyła dane do wszystkich podłączonych urządzeń bez filtrowania, co zwiększa zatory sieciowe. Te urządzenia mogą być ważne w różnych kontekstach sieciowych, jednak ich funkcjonalność nie obejmuje dostępu do Internetu poprzez sieć CATV. Typowym błędem przy wyborze odpowiedniego sprzętu jest mylenie funkcji urządzeń oraz ich zastosowania w różnych architekturach sieciowych. Dla zapewnienia optymalnego dostępu do Internetu kluczowe jest korzystanie z dedykowanego modemu, który spełnia odpowiednie standardy techniczne, co pozwala na efektywne i stabilne połączenie z siecią.

Pytanie 12

Krótkoterminowe przerwy w dostawie napięcia do systemu CCTV (na przykład w trakcie silnych burz) mogą skutkować

A. zmianą parametrów działania kamer

B. obniżeniem efektywności rejestratora

C. zawieszeniem pracy systemu

D. przegrzaniem rejestratora

Krótkotrwałe zaniki napięcia zasilającego system CCTV mogą prowadzić do "zawieszenia" pracy systemu, ponieważ urządzenia te wymagają stabilnego i ciągłego zasilania, aby prawidłowo funkcjonować. W przypadku spadków napięcia, rejestratory i kamery mogą utracić synchronizację, co skutkuje przerwą w rejestrowaniu obrazu lub brakiem możliwości przesyłania danych. W praktyce oznacza to, że podczas dużych wichur, gdy zasilanie może być niestabilne, system CCTV może całkowicie przestać działać. Dobrą praktyką w zabezpieczeniu systemów monitoringu przed takimi zdarzeniami jest zastosowanie zasilaczy UPS, które zapewniają ciągłość zasilania w przypadku zaniku prądu. Zgodnie z normami branżowymi, regularne testowanie tych systemów zasilania awaryjnego oraz ich odpowiednia konserwacja są kluczowe dla efektywności i niezawodności systemów CCTV.

Pytanie 13

Do lutownicy transformatorowej powinny być stosowane groty z drutu

A. stalowego

B. miedzianego

C. aluminiowego

D. wolframowego

Grot lutownicy transformatorowej wykonany z miedzianego drutu jest najodpowiedniejszym wyborem ze względu na doskonałe przewodnictwo elektryczne oraz termiczne, które zapewnia efektywne i szybkie nagrzewanie. Miedź jest materiałem o niskiej rezystywności, co oznacza, że umożliwia szybkie dostarczanie energii do miejsca lutowania. Dodatkowo, miedziane groty charakteryzują się wysoką odpornością na korozję, co przedłuża ich żywotność podczas intensywnego użytkowania. W praktyce, stosując miedziane groty, technicy lutownicy uzyskują lepszą jakość połączeń, co jest szczególnie ważne w zastosowaniach elektronicznych, gdzie precyzja jest kluczowa. Przykładem może być lutowanie elementów SMD, gdzie odpowiednia temperatura i kontrola są niezbędne do uniknięcia uszkodzeń delikatnych komponentów. W branży elektronicznej powszechnie uznaje się, że stosowanie miedzianych grotów jest zgodne z najlepszymi praktykami, a ich użycie wspiera osiąganie wysokiej jakości lutów.

Pytanie 14

Po uruchomieniu komputera na monitorze wyświetlił się komunikat "CMOS battery failed". Co to oznacza?

A. pamięć podręczna cache procesora jest uszkodzona.

B. bateria zasilająca pamięć CMOS jest na wyczerpaniu.

C. wystąpił problem z sumą kontrolną BIOS-u.

D. pamięć CMOS nie została ustawiona.

Odpowiedź, którą zaznaczyłeś, o wyczerpaniu się baterii CMOS, jest jak najbardziej trafna. Pamięć CMOS, czyli ten tajemniczy Complementary Metal-Oxide-Semiconductor, to taka mała pamięć, która trzyma ważne ustawienia Twojego komputera, jak data czy godzina, a także różne parametry BIOS-u. Jeśli bateria zacznie siadać, Twój komputer nie zapamięta tych danych po wyłączeniu. I wtedy pojawia się ten komunikat 'CMOS battery failed'. Wymiana baterii to prosta sprawa, naprawdę każdy może to zrobić, a nowa bateria sprawi, że wszystko wróci do normy. Tak przy okazji, dobrze jest raz na jakiś czas zerknąć na stan tej baterii i wymieniać ją co kilka lat. To jak część dbania o sprzęt – taki mały krok, a często zapominany. W ogóle, myślę, że jeśli chcesz mieć sprawny komputer, to taką wymianę warto włączyć do swojego planu konserwacji sprzętu, bo to z pewnością pomoże uniknąć nieprzyjemnych niespodzianek.

Pytanie 15

Dokładne umycie i odtłuszczenie powierzchni płytki przed instalacją elementów elektronicznych jest wykonywane w celu

A. zapobiegania utlenianiu lutu

B. zwiększenia temperatury topnienia lutu

C. zwiększenia adhezji lutowia do pola lutowniczego

D. zapobiegania pękaniu lutu

Staranne mycie i odtłuszczenie powierzchni płytki przed montażem elementów elektronicznych jest kluczowe dla zwiększenia adhezji lutowia z polem lutowniczym. Wysoka jakość lutowania zależy w dużej mierze od czystości powierzchni, na której będzie aplikowane lutowia. Zanieczyszczenia, takie jak oleje, smary czy pozostałości po produkcji, mogą znacząco obniżyć jakość połączenia, prowadząc do słabszej adhezji i zwiększonego ryzyka wystąpienia błędów w funkcjonowaniu urządzenia. Na przykład, przy lutowaniu powierzchniowym (SMD) niezbędne jest, aby powierzchnie lutownicze były wolne od wszelkich zanieczyszczeń, co zapewnia lepsze wetknięcie lutowia w pole lutownicze. Firmy stosujące standardy IPC-A-610 i IPC-J-STD-001 kładą szczególny nacisk na odpowiednie przygotowanie powierzchni do lutowania, co ma kluczowe znaczenie dla niezawodności i trwałości wytwarzanych produktów elektronicznych. Zastosowanie kontroli wizualnej i testów jakościowych po lutowaniu pozwala na wczesne wykrycie potencjalnych problemów, co jest niezbędne w procesach produkcyjnych.

Pytanie 16

Którego narzędzia należy użyć w celu zamontowania, przedstawionego na fotografii, wtyku na końcówce przewodu antenowego?

A. Klucza płaskiego.

B. Zgrzewarki.

C. Szczypiec płaskich.

D. Zaciskacza.

Zaciskacz to naprawdę ważne narzędzie, szczególnie przy montażu wtyków na końcówkach przewodów, w tym także antenowych. Dzięki niemu możesz solidnie zaciśnięć wtyk na przewodzie, co daje pewność, że połączenie będzie stabilne i niezawodne. Jak to wygląda w praktyce? Używając zaciskacza, masz większą kontrolę i bezpieczeństwo, co pomaga uniknąć ewentualnych uszkodzeń przewodu. To ważne, bo w przypadku wtyków antenowych muszą być one naprawdę dobrze zamocowane, żeby nie było strat sygnału, a to jest kluczowe w komunikacji. Takie standardy jak IEC 60130-9 mówią, jak ważne jest korzystanie z odpowiednich narzędzi i technik. Wybierając zaciskacz, zwróć uwagę na jego jakość oraz na to, czy pasuje do odpowiednich wtyków, żeby było zgodne z normami branżowymi. Moim zdaniem, znajomość obsługi zaciskacza i umiejętność montowania wtyków wpływa na lepsze działanie systemów antenowych.

Pytanie 17

Jakim skrótem opisuje się modulację szerokości impulsów?

A. QAM

B. PSK

C. PWM

D. FSK

Modulacja szerokości impulsów (PWM) jest techniką, która pozwala na kontrolowanie wartości średniej mocy dostarczanej do obciążenia poprzez regulację szerokości impulsów w sygnale cyfrowym. W przeciwieństwie do innych metod modulacji, PWM nie zmienia częstotliwości sygnału, a jedynie jego czas trwania w cyklu pracy. Jest to szeroko stosowane podejście w wielu aplikacjach, takich jak regulacja prędkości silników elektrycznych, dimmery do oświetlenia LED, a także w systemach audio do modulacji sygnałów dźwiękowych. W kontekście standardów, PWM znajduje zastosowanie w różnych protokołach komunikacyjnych oraz w systemach sterowania automatyki, gdzie precyzyjna kontrola nad mocą jest kluczowa dla wydajności i niezawodności. Dzięki swojej prostocie i skuteczności, PWM jest istotnym narzędziem w inżynierii elektronicznej i automatyce, co czyni go fundamentem dla wielu nowoczesnych rozwiązań technologicznych.

Pytanie 18

Które z przedstawionych na fotografii narzędzi służy do zaciskania tulejek na końcówkach przewodów elektrycznych?

A. A.

B. B.

C. D.

D. C.

Odpowiedź A jest poprawna, ponieważ narzędzie przedstawione na fotografii to szczypce do zaciskania tulejek, które są kluczowym elementem w pracy z instalacjami elektrycznymi. Użycie tych szczypiec pozwala na pewne i trwałe połączenie przewodów z końcówkami, co jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności instalacji. Szczypce te są zaprojektowane tak, aby mogły zaciskać tulejki wykonane z różnych materiałów, takich jak miedź czy aluminium, i w różnych rozmiarach, co czyni je uniwersalnym narzędziem w pracy elektryka. W praktyce, aby uzyskać prawidłowe połączenie, najpierw należy odpowiednio przygotować przewód, usuwając izolację na odpowiednią długość, następnie umieścić tulejkę na jego końcu i użyć szczypiec do zaciskania, co zapewnia solidne połączenie, które jest w stanie wytrzymać różne obciążenia. Dobrą praktyką jest także regularne sprawdzanie narzędzi, aby zapewnić ich skuteczność i bezpieczeństwo użytkowania.

Pytanie 19

Na podstawie dołączonej tabeli błędów testu POST BIOS-u firmy AMI określ, który element uniemożliwia uruchomienie komputera, jeżeli wydaje on 3 krótkie sygnały dźwiękowe.

Kod dźwiękowy	Znaczenie
1 krótki	błąd odświeżania pamięci RAM
2 krótkie	błąd parzystości pamięci RAM
3 krótkie	błąd pierwszych 64 kB pamięci RAM
4 krótkie	błąd zegara systemowego
5 krótkich	błąd procesora
6 krótkich	błąd kontrolera klawiatury
7 krótkich	błąd trybu wirtualnego procesora
8 krótkich	błąd wejścia/wyjścia pamięci karty graficznej
9 krótkich	błąd sumy kontrolnej biosu
10 krótkich	błąd pamięci CMOS
11 krótkich	błąd pamięci podręcznej cache procesora
1 długi, 2 krótkie	błąd karty graficznej
1 długi, 3 krótkie	błąd pamięci RAM
1 długi, 8 krótkich	problem z wyświetlaniem obrazów przez kartę graficzną
ciągły sygnał	brak pamięci w bankach lub brak podłączonej karty graficznej
1 długi	zakończony pomyślnie test post

A. Karta sieciowa.

B. Pamięć operacyjna.

C. Zegar systemowy.

D. Karta graficzna.

Odpowiedź "Pamięć operacyjna" jest poprawna, ponieważ zgodnie z dokumentacją BIOS-u AMI, trzy krótkie sygnały dźwiękowe oznaczają problem z pamięcią RAM, konkretnie z pierwszymi 64 kB tej pamięci. To krytyczny obszar, który jest niezbędny do podstawowej funkcjonalności systemu operacyjnego oraz uruchomienia samego komputera. W praktyce, jeśli komputer nie może uzyskać dostępu do pamięci operacyjnej w tej części, nie jest w stanie zainicjować systemu ani wykonywać żadnych innych operacji. Diagnostyka błędów pamięci RAM jest istotnym krokiem przy uruchamianiu nowych systemów, a także przy naprawie istniejących. Dlatego ważne jest, aby regularnie monitorować stan pamięci RAM, stosując odpowiednie narzędzia diagnostyczne, które mogą pomóc w identyfikacji problemów przed ich eskalacją. Zrozumienie tego błędu jest kluczowe, aby uniknąć potencjalnych przestojów i kosztownych napraw.

Pytanie 20

Rysunek przedstawia symbol graficzny

A. multipleksera.

B. demultipleksera.

C. komparatora.

D. przerzutnika.

Poprawna odpowiedź to multiplekser, ponieważ rysunek przedstawia urządzenie, które posiada wiele wejść (D0 do D7) oraz jedno wyjście (Q), a także trzy linie adresowe (A0, A1, A2). Multiplekser jest kluczowym elementem w systemach cyfrowych, służącym do selekcji jednego z wielu sygnałów wejściowych i przekazywania go na pojedyncze wyjście. Przykładem zastosowania multipleksera jest jego użycie w telekomunikacji, gdzie wybiera on określony kanał sygnałowy z wielu dostępnych, co pozwala na efektywne zarządzanie pasmem i zwiększenie wydajności systemu. W praktyce, multipleksery są stosowane również w urządzeniach obliczeniowych, gdzie umożliwiają wybór danych do przetworzenia przez procesor. Zastosowanie standardów, jak np. IEEE 802.3, potwierdza znaczenie multiplekserów w nowoczesnych systemach komunikacji. Właściwe zrozumienie działania multipleksera oraz jego zastosowań jest fundamentem w projektowaniu i implementacji systemów cyfrowych.

Pytanie 21

MAN to termin odnoszący się do typu sieci komputerowej

A. masowej

B. rozległej

C. lokalnej

D. miejskiej

MAN (Metropolitan Area Network) to rodzaj sieci komputerowej, która obejmuje obszar miejskiej aglomeracji. Głównym celem takiej sieci jest zapewnienie szybkiej komunikacji między różnymi lokalizacjami w obrębie miasta, co może obejmować zarówno biura, instytucje edukacyjne, jak i inne obiekty użyteczności publicznej. W praktyce MAN-y są często wykorzystywane do łączenia lokalnych sieci (LAN) w większe struktury, umożliwiając efektywne zarządzanie zasobami oraz dostęp do Internetu. Standardy techniczne, takie jak Ethernet, są często stosowane w MAN-ach, co pozwala na uzyskanie dużej przepustowości przy stosunkowo niskich kosztach. Dzięki ich elastyczności, MAN-y umożliwiają również implementację różnych technologii komunikacyjnych, co czyni je atrakcyjnym rozwiązaniem dla organizacji miejskich. Przykładowo, wiele miast korzysta z MAN-ów do integracji systemów transportowych, monitoringu czy inteligentnych rozwiązań miejskich. W ten sposób MAN przyczynia się do efektywnego zarządzania zasobami miejskimi oraz podniesienia jakości życia mieszkańców.

Pytanie 22

Urządzenie przedstawione na fotografii służy do

A. pomiaru jakości sygnału telewizyjnego.

B. analizy widma sygnałów elektrycznych.

C. generacji przebiegów okresowych.

D. pomiaru parametrów sygnałów elektrycznych.

Urządzenie przedstawione na fotografii to oscyloskop, kluczowe narzędzie w dziedzinie elektroniki i inżynierii. Jego głównym celem jest pomiar oraz analiza parametrów sygnałów elektrycznych, co jest niezwykle istotne w wielu zastosowaniach inżynieryjnych. Oscyloskopy umożliwiają wizualizację sygnałów w czasie rzeczywistym, co pozwala na ocenę ich kształtu, amplitudy, częstotliwości oraz fazy. Na przykład, podczas projektowania układów elektronicznych, inżynierowie używają oscyloskopów do monitorowania sygnałów, co pozwala na szybką diagnozę problemów oraz optymalizację działania urządzeń. Zgodnie z najlepszymi praktykami branżowymi, oscyloskopy są wykorzystywane w laboratoriach badawczych, a także w procesach produkcyjnych do zapewnienia jakości oraz niezawodności produktów elektronicznych. Warto również dodać, że oscyloskopy mogą być stosowane w diagnostyce usterek oraz w nauczaniu, gdzie wizualizacja sygnałów ułatwia zrozumienie złożonych zjawisk fizycznych.

Pytanie 23

Co oznacza opis na przewodzie YTDY 6×0,5?

A. sześciożyłowy z żyłą aluminiową typu linka, o przekroju żyły 0,5 mm2

B. sześciożyłowy z żyłą miedzianą typu drut, o przekroju żyły 0,5 mm2

C. sześciożyłowy z żyłą miedzianą typu linka, o przekroju żyły 0,5 mm2

D. sześciożyłowy z żyłą aluminiową typu drut, o przekroju żyły 0,5 mm2

Odpowiedź wskazująca na przewód sześciożyłowy z żyłą miedzianą typu drut o przekroju żyły 0,5 mm2 jest poprawna, ponieważ oznaczenie YTDY odnosi się do specyfikacji przewodów elektrycznych, w których 'Y' oznacza przewód miedziany, 'T' oznacza, że przewód ma zastosowanie do instalacji w trudnych warunkach, a 'D' i 'Y' oznaczają odpowiednio, że przewód jest wielożyłowy i ma izolację z PVC. Przewody z żyłą miedzianą są powszechnie używane w instalacjach elektrycznych ze względu na dobre przewodnictwo elektryczne oraz odporność na utlenianie. Przykładem zastosowania tego typu przewodu może być okablowanie oświetleniowe w budynkach mieszkalnych, gdzie przewody o małym przekroju są wystarczające do zasilania energooszczędnych źródeł światła. W przypadku instalacji, które nie wymagają znacznych obciążeń, przewody o przekroju 0,5 mm2 są odpowiednie, a ich elastyczność sprawia, że można je łatwo układać w różnych konfiguracjach. Zgodnie z normą PN-EN 60228, przewody tego typu powinny być stosowane zgodnie z określonymi zasadami, co zapewnia bezpieczeństwo użytkowania.

Pytanie 24

Na rysunku przedstawiono symbol

A. tranzystora unipolarnego.

B. tranzystora bipolarnego.

C. tyrystora symetrycznego.

D. diody prostowniczej.

Symbol na rysunku przedstawia tranzystor unipolarny, znany również jako tranzystor polowy (FET). Kluczowym elementem jego budowy są trzy terminale: bramka (G), źródło (S) oraz dren (D). W odróżnieniu od tranzystorów bipolarności, które wymagają prądu do sterowania, tranzystory unipolarne wykorzystują pole elektryczne, co pozwala na osiągnięcie większej szybkości przełączania oraz mniejszych strat energii. W praktyce, tranzystory unipolarne są szeroko stosowane w układach analogowych i cyfrowych, w tym w aplikacjach takich jak wzmacniacze operacyjne, układy logiczne oraz w systemach zasilania. Ich zastosowanie w technologii scalonej i w elektronice mocy ma ogromne znaczenie, ponieważ pozwala na miniaturyzację urządzeń oraz zwiększenie ich wydajności. Zgodnie z aktualnymi standardami branżowymi, projektując układy elektroniczne, warto uwzględnić wybór odpowiedniego tranzystora unipolarnego w celu optymalizacji parametrów pracy, takich jak prędkość, moc i efektywność energetyczna.

Pytanie 25

Czym jest funkcja AF w radiu?

A. Odbieranie informacji drogowych

B. Automatyczne dostrajanie

C. Odbieranie lokalnych audycji

D. Automatyczna regulacja głośności

Nieprawidłowe odpowiedzi odnoszą się do różnych aspektów użytkowania odbiorników radiowych, które nie mają związku z funkcją AF. Odbiór komunikatów drogowych, chociaż istotny w kontekście radiowym, nie jest bezpośrednio związany z funkcją automatycznego dostrojenia. W rzeczywistości, komunikaty drogowe są zazwyczaj transmitowane na specjalnych częstotliwościach i mogą być odbierane niezależnie od jakości sygnału, niezależnie od tego, czy funkcja AF jest aktywna. Odbiór programów lokalnych również nie dotyczy automatycznego dostrojenia, ponieważ funkcja AF ma na celu poprawę jakości sygnału, a nie ograniczenie go do lokalnych nadajników. Automatyczna regulacja siły głosu, choć ważna w kontekście zarządzania poziomem dźwięku, nie ma związku z funkcją AF, która odnosi się stricte do jakości odbioru sygnału. W praktyce, błędem jest mylenie tych funkcji z automatycznym dostrojeniem, co może prowadzić do nieporozumień w temacie technologii radiowych. Użytkownicy powinni zrozumieć, że funkcja AF jest kluczowa dla zapewnienia ciągłości odbioru i jakości sygnału, a nie działa na zasadzie lokalizacji czy regulacji głośności.

Pytanie 26

Podczas serwisowania urządzeń elektronicznych w stanie pod napięciem, stosowane narzędzia muszą mieć

A. wysoką wytrzymałość mechaniczną

B. metalowe uchwyty

C. utwardzone końcówki

D. odpowiednią izolację napięciową

Stosowanie narzędzi z metalowymi rękojeściami w czasie prac serwisowych przy urządzeniach pod napięciem jest skrajnie niebezpieczne. Metal, jako doskonały przewodnik elektryczności, nie może być stosowany tam, gdzie ryzyko porażenia prądem jest realne. Narzędzia z metalowymi częściami mogą prowadzić do sytuacji, w której pracownik przypadkowo dotknie części urządzenia pod napięciem, co skutkuje natychmiastowym porażeniem. Kolejnym błędem jest wiara, że hartowane końcówki narzędzi mogą stanowić wystarczającą ochronę. Choć hartowanie zwiększa wytrzymałość mechaniczną, nie zapewnia ochrony przed prądem elektrycznym. Użycie narzędzi z takimi końcówkami bez izolacji to ignorowanie podstawowych zasad bezpieczeństwa. Duża wytrzymałość mechaniczna narzędzi jest również ważna, ale nie ma znaczenia w kontekście ich użycia przy urządzeniach pod napięciem, jeśli nie są one odpowiednio izolowane. W praktyce, wielu techników popełnia błąd, zakładając, że wystarczająca jest tylko wytrzymałość narzędzi, nie biorąc pod uwagę ich izolacji. Takie myślenie może prowadzić do tragicznych w skutkach wypadków, dlatego tak istotne jest przestrzeganie norm i zasad bezpieczeństwa dotyczących pracy z urządzeniami elektrycznymi.

Pytanie 27

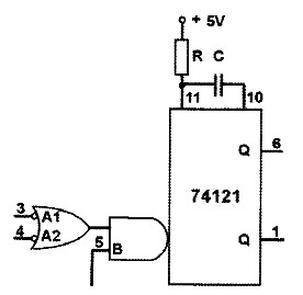

Zmiana parametrów elementów R i C, w przedstawionym na rysunku układzie, wpływa na

A. czas trwania impulsu wyjściowego.

B. czułość wejścia A2

C. czułość wejścia A1

D. stopień synchronizacji wejściem B

No, wybór odpowiedzi odnoszących się do innych aspektów układu RC, jak czułość wejść A1 i A2 czy synchronizacja wejściem B, mógłby wprowadzić trochę zamieszania. Te odpowiedzi sugerują, że zmiany w R i C wpływają na rzeczy, które tak naprawdę nie mają z tym związku. Synchronizacja najczęściej wynika z pracy układów synchronizacyjnych, a nie od charakterystyki obwodów RC. Czułość wejść A1 i A2 zależy bardziej od innych elementów aktywnych w układzie niż tylko od rezystancji czy pojemności. W elektronice często myli się te pojęcia, bo czułość i synchronizacja są bardziej związane z sygnałami wejściowymi i ich obróbką, a nie tyle z czasem ładowania kondensatora. Zrozumienie układów RC wymaga analizowania ich podstawowych właściwości czasowych, co jest kluczowe w kontekście działania wielu elektroniki. Tak więc, ważne jest skupienie się na tym, jak te elementy wpływają na czas trwania impulsu, a nie na mylnych skojarzeniach z czułością czy synchronizacją.

Pytanie 28

Na zdjęciu przedstawiono

A. tensometry

B. tyrystory

C. diody

D. termistory

Termistory to elementy elektroniczne, które zmieniają swoją rezystancję w odpowiedzi na zmiany temperatury. Wyróżniamy dwa główne typy termistorów: NTC (Negative Temperature Coefficient) i PTC (Positive Temperature Coefficient). W przypadku NTC, rezystancja maleje wraz ze wzrostem temperatury, co sprawia, że są one często wykorzystywane w aplikacjach pomiarowych, takich jak termometry elektroniczne, gdzie umożliwiają precyzyjne monitorowanie temperatury. Z kolei PTC zwiększa swoją rezystancję przy wzroście temperatury, co czyni je skutecznymi zabezpieczeniami przed przegrzaniem w urządzeniach elektrycznych. Przykłady zastosowań obejmują kontrolę temperatury w urządzeniach HVAC oraz w układach zasilania, gdzie termistory służą do ochrony komponentów przed uszkodzeniem. Zrozumienie działania termistorów i ich właściwości jest kluczowe w projektowaniu systemów elektronicznych, spełniającym wymagania dotyczące dokładności pomiarów temperatury oraz bezpieczeństwa urządzeń.

Pytanie 29

Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna

A. śrubowa 4-polowa.

B. bezśrubowa wciskowa 4-polowa.

C. śrubowa 5-polowa.

D. bezśrubowa wciskowa 5-polowa.

Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.

Pytanie 30

Przedstawione gniazdo rozszerzeń AGP zaproponowane przez firmę Intel służy do podłączenia

A. karty muzycznej.

B. pamięci ROM.

C. pamięci RAM.

D. karty graficznej.

Gniazdo AGP, czyli Accelerated Graphics Port, to stworzony przez Intela interfejs, który zadebiutował w 1997 roku. Było to coś jakby specjalne złącze do kart graficznych. Głównym jego celem było szybkie przesyłanie danych w porównaniu do wcześniejszego standardu PCI, co miało duże znaczenie dla gier i aplikacji graficznych. Dzięki AGP karta graficzna mogła lepiej współpracować z pamięcią systemową, co przyspieszało wszystko, co związane z grafiką. Użytkownicy mieli dzięki temu lepszą jakość obrazu i większą płynność w grach. W rzeczywistości AGP wspierał takie techniki jak renderowanie 3D czy programy CAD, które potrzebują sporej mocy obliczeniowej. W dzisiejszych czasach AGP zostało w dużej mierze zastąpione przez PCI Express, ale trzeba przyznać, że miało wielki wpływ na rozwój technologii graficznych i architektur komputerowych - to nie ulega wątpliwości.

Pytanie 31

Do przykręcenia przewodów w przedstawionym na rysunku urządzeniu należy wykorzystać

A. wkrętak płaski.

B. klucz imbusowy.

C. klucz oczkowy.

D. wkrętak krzyżakowy.

Wkrętak płaski to narzędzie, które idealnie nadaje się do przykręcania śrub z prostym rowkiem. To dość istotne zwłaszcza w kontekście tego urządzenia, o którym mówimy. Ważne jest, żeby dobierać odpowiednie narzędzia do różnych typów śrub, bo to wpływa na to, jak dobrze się one montują i jak długo wytrzymają. Śruby z prostym rowkiem, jak te w naszym przykładzie, naprawdę wymagają wkrętaka płaskiego. Gdybyś użył wkrętaka krzyżakowego albo klucza imbusowego, to nie dałbyś rady skutecznie przykręcić śruby, a to mogłoby spowodować, że albo śruba się uszkodzi, albo materiał, w który ją wkręcasz. W mechanice i elektryce używanie odpowiednich narzędzi to podstawa, bo to podnosi jakość pracy i efektywność montażu. Warto też pamiętać, żeby dbać o narzędzia i dobrze je przechowywać, bo to wpływa na ich trwałość i bezpieczeństwo podczas pracy.

Pytanie 32

Jakie jest zadanie konwertera satelitarnego?

A. dopasowywanie reaktancji anteny satelitarnej

B. przekazywanie sygnału z satelity do odbiornika satelitarnego

C. przesyłanie sygnału z odbiornika satelitarnego do satelity

D. regulacja napięcia w obwodzie antenowym

Wybór odpowiedzi, która sugeruje, że konwerter satelitarny wyrównuje napięcie w obwodzie antenowym, jest nieprawidłowy, ponieważ konwerter nie jest odpowiedzialny za zarządzanie napięciem w antenie. Jego kluczową rolą jest konwersja sygnału, a nie regulacja parametrów elektrycznych. W rzeczywistości napięcie w obwodzie antenowym jest często optymalizowane przez inne komponenty, takie jak wzmacniacze sygnału lub zasilacze, które są odpowiedzialne za dostarczanie właściwego napięcia do elementów aktywnych systemu antenowego. Podobnie, sugestia, że konwerter dostarcza sygnał z odbiornika satelitarnego do satelity, jest błędna, ponieważ konwertery działają w kierunku przeciwnym, tj. z satelity do odbiornika. Odbiornik nie ma możliwości wysyłania sygnałów do satelity, gdyż to satelita jest odpowiedzialny za nadawanie sygnału do wielu odbiorców na Ziemi. Koncepcja dopasowania reaktancji anteny również nie odnosi się do funkcji konwertera. Odpowiednie dopasowanie reaktancji jest kwestią projektowania anteny i obwodów RF, które mają na celu minimalizację strat sygnału i zapewnienie maksymalnej efektywności odbioru. Wszelkie nieporozumienia wynikają najczęściej z pomylenia funkcji poszczególnych komponentów systemu satelitarnego oraz braku zrozumienia ich specyficznych zadań w całej infrastrukturze komunikacyjnej.

Pytanie 33

Urządzenie przedstawione na rysunku to

A. tester sieci LAN

B. programowalny wyłącznik czasowy na szynę DIN

C. programator pamięci EEPROM

D. konwerter RJ45/RS232

Programator EEPROM to naprawdę ważne urządzenie w elektronice, ponieważ pozwala na zapis i odczyt danych z pamięci EEPROM. Widzisz, to, co jest na zdjęciu, to typowy programator – ma gniazdo do układów scalonych i różne wskaźniki LED, które pokazują, co się dzieje, jak np. 'POWER' i 'BUSY'. W praktyce te urządzenia są super przydatne, szczególnie w produkcji i naprawie elektroniki. Często potrzebujemy zmieniać dane w pamięci, więc programator robi dobrą robotę. Dzięki portowi USB można szybko przesyłać dane z komputera, co naprawdę ułatwia pracę. Warto też znać standardy takie jak JEDEC czy I2C, bo to pomaga w programowaniu i komunikacji z tymi pamięciami.

Pytanie 34

Jakie urządzenie jest przeznaczone do bezdotykowego pomiaru temperatury?

A. multimetru

B. pirometru

C. luksomierza

D. kalorymetru

Pirometr jest urządzeniem służącym do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie rejestrowania promieniowania podczerwonego emitowanego przez ciało, co pozwala na określenie jego temperatury bez konieczności bezpośredniego kontaktu. Pirometry są niezwykle przydatne w sytuacjach, gdzie tradycyjne metody pomiaru, takie jak termometry, mogą być niepraktyczne lub niebezpieczne, na przykład w przypadku gorących powierzchni, elementów w ruchu lub materiałów szkodliwych. W przemyśle, medycynie, a także w laboratoriach, użycie pirometrów pozwala na szybkie i dokładne pomiary, co jest zgodne z najlepszymi praktykami w zakresie monitorowania procesów technologicznych oraz zapewnienia bezpieczeństwa. Warto również zaznaczyć, że wiele pirometrów jest wyposażonych w funkcje, które umożliwiają zapisywanie danych oraz ich analizę, co zwiększa efektywność monitorowania temperatury w dłuższym okresie czasu.

Pytanie 35

Przedstawiony element stosowany jest do kontroli

A. obecności dymu.

B. stężenia tlenku węgla.

C. położenia okien, drzwi.

D. zmian promieniowania podczerwonego.

Odpowiedzi odnoszące się do zmian promieniowania podczerwonego, stężenia tlenku węgla oraz obecności dymu opierają się na błędnym zrozumieniu funkcji i zastosowania kontaktronów. Kontaktrony są dedykowane do detekcji położenia, a nie do monitorowania parametrów środowiskowych. Zmiany promieniowania podczerwonego są charakterystyczne dla czujników PIR, które wykrywają ruch na podstawie zmian temperatury obiektów w polu widzenia czujnika. Stężenie tlenku węgla i obecność dymu są monitorowane przez czujniki gazu oraz detektory dymu, które działają na zupełnie innych zasadach, np. poprzez pomiar stężenia substancji chemicznych w powietrzu lub poprzez zmianę oporności na dym. Typowym błędem myślowym jest mieszanie technologii, które mają różne cele i metody działania. W kontekście zabezpieczeń to kluczowe, aby zrozumieć, jakie urządzenia są odpowiednie do konkretnego zadania. Kontaktrony nie są w stanie monitorować jakości powietrza czy obecności dymu, co może prowadzić do fałszywego poczucia bezpieczeństwa. Dla skutecznego zabezpieczenia obiektu, konieczne jest zastosowanie różnych typów czujników w odpowiednich miejscach, co powinno być zgodne z aktualnymi normami bezpieczeństwa oraz dobrymi praktykami w branży zabezpieczeń.

Pytanie 36

Multiswitche umożliwiają

A. zmianę kąta azymutu anteny.

B. wybór programów telewizyjnych do odbioru.

C. sterowanie wszystkimi torami satelitarnymi.

D. stworzenie systemu antenowego z dowolną ilością gniazd do odbioru.

Wybór innych odpowiedzi prowadzi do nieporozumień związanych z funkcjonalnością multiswitchy oraz ich rolą w systemach telewizyjnych. Na przykład regulacja wszystkich torów satelitarnych nie jest możliwa za pomocą multiswitchy, ponieważ te urządzenia służą głównie do dystrybucji sygnału, a nie jego regulacji. Regulacja odbywa się na poziomie LNB (Low Noise Block), które jest odpowiedzialne za odbiór sygnału z satelity. To właśnie LNB decyduje o tym, które częstotliwości są odbierane i przesyłane do multiswitcha. Ustawienie kąta azymutu anteny również nie jest funkcją multiswitcha. Proces ten należy wykonać na etapie instalacji anteny, aby zapewnić optymalny odbiór sygnału. Właściwe ustawienie azymutu oraz elewacji jest kluczowe dla uzyskania pełnego potencjału systemu satelitarnego. Wreszcie, wybór odbieranych programów telewizyjnych nie jest funkcją multiswitcha, lecz dekodera, który interpretuje sygnał i umożliwia dostęp do określonych kanałów. Błędne przekonania dotyczące tych funkcji mogą prowadzić do nieefektywnego projektowania systemów, które nie spełniają oczekiwań użytkowników.

Pytanie 37

W analizie parametrów anteny reflektometry używa się do pomiaru

A. temperatury szumów

B. rezystancji promieniującej

C. współczynnika odbicia

D. impedancji na wejściu

W odpowiedzi na pytanie, współczynnik odbicia jest kluczowym parametrem, który pozwala na ocenę efektywności działania anteny. Mierzenie współczynnika odbicia, zazwyczaj oznaczanego jako S11, pozwala na ocenę, jak dużo energii z sygnału wejściowego jest odbijane z powrotem do źródła. W praktyce, im mniejszy współczynnik odbicia, tym lepsza dopasowanie impedancji anteny do linii przesyłowej, co prowadzi do minimalnych strat sygnału. Istotnym standardem w tej dziedzinie jest pomiar w warunkach rzeczywistych, zgodny z normą IEEE 472-1987, która określa metody oceny i pomiarów anten. Przykładowo, poprawna regulacja anteny na podstawie wyników pomiarów S11 może znacząco poprawić jakość sygnału w systemach komunikacji radiowej, telewizyjnej czy mobilnej. Dbanie o odpowiednie wartości współczynnika odbicia jest niezbędne dla zapewnienia optymalnej efektywności i minimalizacji zakłóceń w systemach radiowych.

Pytanie 38

Aby stworzyć niewidoczną dla ludzkiego oka barierę świetlną, należy zastosować

A. transoptor

B. zestaw składający się z diody LED emitującej światło widzialne oraz fotodiody

C. zestaw składający się z diody LED emitującej światło podczerwone oraz fotodiody

D. fototranzystor

Zestaw złożony z diody LED emitującej światło podczerwone i fotodiody jest idealnym rozwiązaniem do tworzenia niewidocznych dla oka ludzkiego barier świetlnych. Dioda LED podczerwonego emituje fale świetlne, które są niewidoczne dla ludzkiego oka, co pozwala na instalowanie systemów detekcji bez zauważalnych elementów. Fotodioda działa jako detektor, rejestrując światło podczerwone tylko wtedy, gdy obiekt zakłóca ten wiązkę. Takie rozwiązania są szeroko stosowane w systemach alarmowych, automatyce domowej oraz w przemyśle do wykrywania obecności ludzi lub przedmiotów. Zastosowanie podczerwieni zwiększa niezawodność systemu, minimalizując ryzyko fałszywych alarmów wywołanych przez światło dzienne. Dodatkowo, standardy dotyczące bezpieczeństwa i efektywności energetycznej wymagają użycia takich technologii w nowoczesnych instalacjach, co czyni tę metodę zgodną z dobrymi praktykami branżowymi.

Pytanie 39

Podczas wymiany (demontażu) złącza kompresyjnego typu F, jak należy postąpić z tym złączem?

A. odkręcić

B. odlutować

C. odciąć

D. wyrwać

Odpowiedź "odciąć" jest poprawna, ponieważ demontaż złącza kompresyjnego typu F wymaga precyzyjnego podejścia, które zapewnia minimalne uszkodzenia pozostałych elementów systemu. Złącza typu F są najczęściej wykorzystywane w instalacjach telewizyjnych i satelitarnych, gdzie zapewniają stabilne połączenie. W sytuacji, gdy złącze ma być wymienione, odcięcie go z użyciem odpowiednich narzędzi, takich jak nożyce do kabli, gwarantuje, że nie dojdzie do uszkodzenia przewodów czy innych komponentów systemu. Praktyczne zastosowanie tej metody może obejmować sytuacje, gdzie złącze uległo uszkodzeniu mechanicznemu lub korozji. Zgodnie z normami branżowymi, takimi jak ISO 9001, warto stosować procedury, które minimalizują ryzyko niepowodzeń w systemach transmisji sygnału. Ważne jest także, aby po odcięciu złącza przeprowadzić dokładną inspekcję przewodu w celu upewnienia się, że nie ma uszkodzeń, które mogłyby wpływać na jakość sygnału.

Pytanie 40

Podczas serwisowania telewizora, technik zauważył brak sygnału wideo, iskry oraz typowy zapach ozonu. Który z wymienionych komponentów uległ uszkodzeniu?

A. Zintegrowana głowica w.cz.

B. Powielacz wysokiego napięcia

C. Układ odchylania w pionie

D. Wzmacniacz mocy

Głowica zintegrowana w.cz. odpowiada za odbiór sygnału telewizyjnego, a jej uszkodzenie zwykle manifestuje się brakiem sygnału lub trudnościami w jego dekodowaniu, co nie prowadziłoby do iskrzenia ani zapachu ozonu. Układ odchylania pionowego ma na celu pionowe skanowanie obrazu, a uszkodzenie tego układu najczęściej skutkuje zniekształceniem obrazu lub jego całkowitym brakiem, ale nie generuje charakterystycznych symptomów związanych z wysokim napięciem. Wzmacniacz mocy odpowiada za wzmacnianie sygnału audio i wideo, a jego awaria objawia się najczęściej brakiem dźwięku lub obrazu, jednak nie wiąże się z występowaniem iskrzenia czy zapachu ozonu. Typowe błędy myślowe prowadzące do błędnych wniosków często wynikają z braku zrozumienia, jak poszczególne elementy odbiornika telewizyjnego współdziałają ze sobą. Wiedza o tym, jak funkcjonuje powielacz wysokiego napięcia oraz jego rola w systemie, jest kluczowa dla właściwej diagnostyki oraz skutecznych napraw, co podkreśla znaczenie edukacji i ciągłego doskonalenia w tej dziedzinie.

Rozpocznij nowy egzamin

Powrót do strony głównej
