Pytanie 1

Weryfikacja montażu pasa klinowego w przekładni pasowej powinna obejmować
A. kontrolę naciągu pasa
Twoja odpowiedź
B. sprawdzenie nasączenia pasa olejem
C. pomiar kształtu klina
D. mierzenie siły przenoszonej przez pas
Poprawna odpowiedź. Sprawdzenie naciągu pasa klinowego to mega ważna rzecz przy kontroli montażu w przekładni pasowej. Jak pas jest źle naciągnięty, to może się szybko zużywać, a nawet cały system napędowy może na tym ucierpieć. Dobrze naciągnięty pas pozwala na optymalne przenoszenie momentu obrotowego i zmniejsza ryzyko poślizgu. W praktyce są różne sposoby na to, żeby sprawdzić naciąg. Można użyć specjalnych narzędzi albo po prostu nacisnąć pas palcem w środkowej części między kołami. Standardy, jak ISO 9982, mają konkretne wartości naciągu, które trzeba dostosować do tego, co robimy i jakiego pasa używamy. Jak pas jest dobrze naciągnięty, to wszystko działa dłużej, lepiej i taniej.

Pytanie 2

Rysunek złożeniowy, który zawiera kompletne wymiary i informacje konieczne do wykonania wszystkich jego części składowych, to rysunek
A. zestawieniowy
B. operacyjny
Twoja odpowiedź
C. zabiegowy
D. montażowy
Poprawna odpowiedź. Rysunek operacyjny jest tu właściwą odpowiedzią, bo chodzi o taki rodzaj rysunku złożeniowego, który nie służy tylko do pokazania, jak części są ze sobą połączone, ale zawiera też komplet danych potrzebnych do ich wykonania. Czyli są tam podane wymiary, kształty, tolerancje, pasowania, oznaczenia obróbki powierzchni, czasem także uwagi technologiczne i materiałowe. W praktyce taki rysunek może być użyty na produkcji jako podstawa do wykonania elementów bez konieczności rozbijania wszystkiego na osobne rysunki wykonawcze każdej części. Moim zdaniem to ważne rozróżnienie, bo w zakładzie łatwo pomylić rysunek służący do montażu z rysunkiem potrzebnym technologowi albo operatorowi obrabiarki. Dobra praktyka branżowa jest taka, żeby dokumentacja była jednoznaczna: operator ma wiedzieć, co obrabia, jakie wymiary końcowe musi uzyskać i które powierzchnie są istotne funkcjonalnie. Rysunek operacyjny wiąże więc informację konstrukcyjną z technologiczną, a nie tylko pokazuje ogólny wygląd zespołu.

Pytanie 3

Dokumentacja związana z montażem nie obejmuje
A. rysunku zestawieniowego zespołu
B. karty instrukcyjnej obróbki
Twoja odpowiedź
C. karty technologicznej montażu
D. wizualnego rysunku instalacji
Poprawna odpowiedź. Karta instrukcyjna obróbki nie jest częścią dokumentacji montażowej, ponieważ jej głównym celem jest dostarczenie szczegółowych informacji na temat procesów obróbczych, takich jak toczenie, frezowanie czy szlifowanie. W kontekście montażu, dokumentacja powinna być skoncentrowana na zasadach łączenia poszczególnych elementów, dostosowywania ich do siebie oraz odpowiednich technikach montażowych. Z tego powodu karta instrukcyjna obróbki, mimo że ważna w procesie produkcyjnym, nie ma bezpośredniego zastosowania w montażu. Przykładem dokumentacji montażowej mogą być rysunki montażowe, które pokazują jak prawidłowo złożyć elementy w gotowy produkt, oraz rysunki zestawieniowe, które ilustrują wszystkie części składające się na zespół. Dobre praktyki branżowe sugerują, że każda dokumentacja powinna być dostosowana do konkretnego etapu produkcji, co pozwala na uniknięcie nieporozumień i błędów w procesie. W praktyce, osoby zajmujące się montażem powinny posługiwać się odpowiednimi dokumentami, które ułatwią im realizację zadań, co przyczynia się do efektywności i jakości finalnych produktów.

Pytanie 4

Które narzędzie służy do demontażu i montażu pierścieni osadczych?
Ilustracja do pytania
A.
Twoja odpowiedź
D.
B.
C.
Poprawna odpowiedź. Odpowiedź A jest poprawna, ponieważ szczypce do pierścieni osadniczych są specjalistycznym narzędziem zaprojektowanym do efektywnego montażu i demontażu pierścieni osadczych. Te pierścienie, często wykorzystywane w różnych konstrukcjach mechanicznych, pełnią kluczową rolę w zabezpieczaniu elementów w odpowiedniej pozycji. Szczypce te posiadają charakterystyczne końcówki, które umożliwiają chwycenie pierścieni bez ich uszkadzania, co jest szczególnie istotne w przypadku delikatnych mechanizmów. Przykładem zastosowania tych szczypiec może być praca w warsztatach motoryzacyjnych, gdzie często wymienia się łożyska i inne komponenty osadzone w pierścieniach. Zastosowanie odpowiednich narzędzi, takich jak szczypce do pierścieni osadniczych, jest zgodne z najlepszymi praktykami w obszarze mechaniki, co pozwala na zachowanie wysokiej jakości wykonania oraz bezpieczeństwa pracy. Dodatkowo, użycie tych narzędzi przyspiesza proces napraw oraz minimalizuje ryzyko uszkodzenia elementów, co jest kluczowe w utrzymaniu standardów jakości w branży. Warto również wspomnieć, że przeprowadzanie napraw z użyciem właściwych narzędzi jest elementem zgodnym z normami ISO, które podkreślają znaczenie efektywności i bezpieczeństwa w procesie produkcji i konserwacji.

Pytanie 5

Przyrząd przedstawiony na rysunku służy do
Ilustracja do pytania
A. montażu elementów tocznych.
B. ściągania łożysk.
Twoja odpowiedź
C. montażu tulei prowadzących.
D. ściągania pokryw zaworów.
Poprawna odpowiedź. Ściągacz do łożysk to fajne narzędzie, które pomoże Ci skutecznie wyciągnąć łożyska z wałów albo różnych części maszyn. Działa to w ten sposób, że wywiera nacisk na łożysko, przez co możesz je wyjąć bez ryzyka, że coś uszkodzisz. Używanie ściągacza jest naprawdę ważne, bo to zapewnia, że demontaż przebiega gładko, a ryzyko uszkodzeń części jest minimalne. Na przykład, wymieniając łożyska w silnikach elektrycznych albo w układach napędowych w samochodach, ściągacz jest prawie niezbędny. Bez niego możesz narobić bałaganu i uszkodzić inne elementy, co później może kosztować znacznie więcej. Dlatego każdy mechanik powinien znać i umieć korzystać z tego narzędzia – to świadczy o jego profesjonalizmie i umiejętności w mechanice.

Pytanie 6

Rysunek przedstawia wszystkie elementy składające się na dane urządzenie
A. operacyjny
B. wykonawczy
C. złożeniowy
Twoja odpowiedź
D. czynnościowy
Poprawna odpowiedź. Rysunek złożeniowy to dokumentacja techniczna, która przedstawia wszystkie części składające się na dane urządzenie oraz ich wzajemne relacje. W inżynierii mechanicznej oraz produkcji, rysunki złożeniowe są kluczowe, ponieważ umożliwiają projektantom, inżynierom i technikom zrozumienie skomplikowanej struktury urządzenia. Przykładem zastosowania rysunku złożeniowego może być konstrukcja nowego silnika, gdzie każdy komponent, od tłoków po wał korbowy, musi być dokładnie zdefiniowany, aby zapewnić właściwe funkcjonowanie całego systemu. Dobre praktyki inżynieryjne nakazują stosowanie standardów, takich jak ISO 128, które regulują zasady rysunków technicznych i zapewniają ich zrozumiałość oraz jednoznaczność. Zrozumienie dokumentacji złożeniowej jest niezbędne także w procesie serwisowania urządzeń, gdzie technicy muszą wiedzieć, jak zdemontować i złożyć mechanizmy z zachowaniem ich funkcjonalności.

Pytanie 7

Jeśli czas potrzebny na wyprodukowaniu 12 sztuk motoreduktorów to 6 godzin, to jaki jest obliczony takt ich montażu?
A. 72 minuty
B. 720 minut
C. 30 minut
Twoja odpowiedź
D. 300 minut
Poprawna odpowiedź. Poprawna odpowiedź wynosi 30 minut, co można obliczyć, dzieląc całkowity czas produkcji przez liczbę jednostek. W tym przypadku: 6 godzin to 360 minut. Podzielając 360 minut przez 12 sztuk motoreduktorów, otrzymujemy 30 minut na każdy motoreduktor. Takt produkcyjny to kluczowy wskaźnik w zarządzaniu produkcją, który informuje o czasie potrzebnym do wytworzenia jednej jednostki produktu. W praktyce, wiedza o takcie produkcyjnym jest niezwykle istotna, ponieważ umożliwia efektywne planowanie i optymalizację procesu produkcji. Na przykład, w branżach takich jak motoryzacja czy elektronika, gdzie produkcja odbywa się na dużą skalę, dokładne obliczenie taktu pozwala na lepsze dostosowanie zasobów ludzkich oraz maszyn do zapotrzebowania na produkt, co prowadzi do zwiększenia wydajności oraz redukcji kosztów. Praktyczne zastosowanie wiedzy o takcie produkcyjnym przyczynia się również do identyfikacji wąskich gardeł w procesie produkcyjnym, co jest kluczowe dla ciągłego doskonalenia operacyjnego.

Pytanie 8

Które elementy montażowe powinny być określane zgodnie z zasadą selekcji?
A. Podzielonych na grupy według faktycznych wymiarów
Twoja odpowiedź
B. Wprowadzanych elementów wyrównawczych
C. Wykonanych z dużymi tolerancjami wymiarowymi
D. Wykonanych z małymi tolerancjami wymiarowymi
Poprawna odpowiedź. Montaż części określany według zasady selekcji polega na grupowaniu elementów na podstawie ich rzeczywistych wymiarów, co jest kluczowe dla zapewnienia odpowiedniej kompatybilności podczas procesu montażu. W praktyce, ta zasada umożliwia zminimalizowanie ryzyka błędów montażowych oraz optymalizację wykorzystania zasobów. Przykładem może być produkcja elementów mechanicznych, takich jak wały czy łożyska, gdzie precyzyjne wymiarowanie i odpowiednia selekcja części są niezbędne do zapewnienia ich prawidłowego działania. Standardy takie jak ISO 286 dotyczące systemów tolerancji wymiarowych wskazują, jak istotne jest posługiwanie się rzeczywistymi wymiarami przy doborze komponentów. Dzięki tym praktykom można zwiększyć efektywność produkcji oraz poprawić jakość finalnych wyrobów, co z kolei przekłada się na redukcję kosztów i zwiększenie konkurencyjności na rynku.

Pytanie 9

Montaż widocznych części prasy śrubowej przedstawionej na rysunku powinien przebiegać w następującej kolejności:
Ilustracja do pytania
A. 1, 2, 8, 6, 5, 3, 4
B. 3, 4, 5, 2, 1, 8, 6
C. 8, 5, 2, 1, 4, 3, 6
Twoja odpowiedź
D. 5, 1, 3, 4, 8, 2, 6
Poprawna odpowiedź. Odpowiedź 8,5,2,1,4,3,6 jest poprawna, ponieważ odzwierciedla właściwą kolejność montażu widocznych części prasy śrubowej. Rozpoczęcie od zamocowania szczęki ruchomej (8) jest kluczowe, gdyż stanowi pierwszy element bazowy, na którym opiera się dalszy montaż. Korpus górny (5) powinien być zamocowany jako następny, aby zapewnić stabilność całej konstrukcji. Następnie montujemy śrubę prasy (2), która jest niezbędna do prawidłowego działania mechanizmu i pozwala na regulację siły nacisku. Pokrętło (1) jest zamontowane po śrubie, co ułatwia przyszłe dostosowywanie siły nacisku. Kolejnym krokiem jest założenie podkładek (4), które mają na celu rozłożenie siły i ochraniają powierzchnie przed nadmiernym zużyciem. Nakrętka (3) stabilizuje całe połączenie, a wkręt ustalający (6) finalizuje montaż, zabezpieczając wszystkie elementy w odpowiedniej pozycji. Taka kolejność montażu jest zgodna z dobrymi praktykami inżynierskimi, zapewniając zarówno bezpieczeństwo, jak i efektywność pracy prasy śrubowej. W kontekście praktycznym, stosowanie się do tej kolejności montażu pozwala minimalizować ryzyko błędów operacyjnych oraz awarii sprzętu.

Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.44-X-17.01).

Pytanie 10

Podczas montażu przekładni ślimakowej, przedstawionej na rysunku, oś ślimaka i oś ślimacznicy powinny być położone względem siebie pod kątem
Ilustracja do pytania
A. 90°
Twoja odpowiedź
B. 180°
C. 45°
D. 135°
Poprawna odpowiedź. W przypadku montażu przekładni ślimakowej kluczowym elementem jest prawidłowe ustawienie osi ślimaka oraz ślimacznicy względem siebie. Ustawienie ich pod kątem prostym, czyli 90°, jest zgodne z normami branżowymi i zapewnia optymalne zazębianie. Taki układ pozwala na efektywne przenoszenie momentu obrotowego oraz minimalizuje ryzyko wystąpienia nadmiernego zużycia komponentów. Zęby ślimaka wchodzą w interakcję ze zębami ślimacznicy w sposób, który umożliwia płynny ruch i redukuje straty energii. W praktyce, stosowanie przekładni ślimakowych o kącie 90° jest powszechnym rozwiązaniem w wielu aplikacjach, takich jak napędy w urządzeniach przemysłowych czy w mechanizmach regulujących ruch. Przykładowo, w przemyśle motoryzacyjnym, poprawne ustawienie osi w napędach przekładniowych jest niezbędne dla zapewnienia długowieczności i niezawodności układu napędowego. Z tego powodu, znajomość i stosowanie prawidłowych kątów montażowych jest nieodzowną częścią pracy inżynierów w branży mechanicznej.

Pytanie 11

Na rysunku przedstawiono układ z wykorzystaniem łożysk kulkowych
Ilustracja do pytania
A. poprzecznych.
B. dwurzędowych.
C. skośnych.
Twoja odpowiedź
D. wzdłużnych.
Poprawna odpowiedź. Odpowiedź dotycząca łożysk skośnych jest prawidłowa, ponieważ te łożyska charakteryzują się specyficznym układem bieżni, które są ustawione pod kątem w stosunku do osi wału. Taki kąt pozwala na przenoszenie obciążeń zarówno promieniowych, jak i osiowych, co czyni je niezwykle uniwersalnymi w różnych aplikacjach inżynieryjnych. Przykładem zastosowania łożysk skośnych są maszyny przemysłowe, w których występują duże siły działające w różnych kierunkach. W takich przypadkach, łożyska skośne zapewniają stabilność i wydajność pracy, umożliwiając jednoczesne przenoszenie obciążeń promieniowych (czyli działających prostopadle do osi wału) oraz obciążeń osiowych (czyli działających wzdłuż osi wału). Stosowanie łożysk skośnych jest zgodne z normami ISO, które zalecają ich wykorzystanie w konstrukcjach wymagających dużej precyzji i niezawodności. Ponadto, w kontekście dobranych materiałów i technologii produkcji, łożyska te często wykorzystują kulki stalowe lub ceramiczne, co dodatkowo zwiększa ich wytrzymałość i trwałość w trudnych warunkach pracy.

Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.44-X-18.06).

Pytanie 12

Przyrząd przedstawiony na ilustracji służy do
Ilustracja do pytania
A. ściągania łożysk.
Twoja odpowiedź
B. montażu tulei prowadzących.
C. demontażu pokryw zaworów.
D. montażu elementów tocznych.
Poprawna odpowiedź. Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to ściągacz łożysk, który jest kluczowym elementem w obróbce mechanicznej. Jego głównym zastosowaniem jest demontaż łożysk z wałów lub od ich siedzisk bez ryzyka uszkodzenia innych elementów konstrukcji. Ściągacze łożysk są niezwykle przydatne w serwisach samochodowych i w przemyśle maszynowym, gdzie łożyska są powszechnie stosowane. Przykładem może być sytuacja, gdy konieczna jest wymiana łożysk w silniku lub w skrzyni biegów – użycie ściągacza pozwala na szybkie i precyzyjne ich usunięcie. W praktyce, dobór odpowiedniego ściągacza jest istotny, ponieważ różne rozmiary i typy łożysk wymagają użycia różnorodnych narzędzi. Zgodnie z dobrymi praktykami, każdorazowo przed użyciem ściągacza powinno się upewnić, że jego ramiona są odpowiednio dopasowane do łożyska, co minimalizuje ryzyko uszkodzenia i zwiększa efektywność pracy.

Pytanie 13

Który materiał najczęściej stosuje się na elementy połączenia przedstawionego na rysunku?
Ilustracja do pytania
A. Stal niskowęglową.
Twoja odpowiedź
B. Żeliwo białe.
C. Laminat fenolowy.
D. Tworzywo sztuczne.
Poprawna odpowiedź. Stal niskowęglowa jest materiałem szeroko stosowanym w inżynierii ze względu na swoje korzystne właściwości mechaniczne oraz ekonomiczne. Jest to stop żelaza z węglem, który zawiera do 0,3% węgla, co sprawia, że charakteryzuje się dobrą spawalnością i plastycznością. W praktyce stal niskowęglowa jest często wykorzystywana w konstrukcjach stalowych, elementach nośnych, a także w przemyśle motoryzacyjnym. Dzięki relatywnie niskim kosztom produkcji, stal niskowęglowa jest preferowanym wyborem dla wielu aplikacji, gdzie wymagane są dobre parametry wytrzymałościowe oraz łatwość obróbcza. W standardach takich jak norma EN 10025, stal niskowęglowa znajduje zastosowanie w wielu konstrukcjach, co potwierdza jej dominującą rolę w budownictwie i inżynierii mechanicznej. Zastosowanie stali niskowęglowej w elementach połączeń, takich jak spawy czy śruby, jest zgodne z najlepszymi praktykami inżynieryjnymi, zapewniając trwałość i niezawodność połączeń.

Pytanie 14

Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.

Numer
łożyska
d
mm
D
mm
B
mm
C
kN
600630551313,3
6200103095,72
620630621619,5
630630721928,5
d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa
A. 6206
B. 6306
C. 6200
D. 6006
Twoja odpowiedź
Poprawna odpowiedź. Łożysko 6006 to naprawdę dobry wybór w tym przypadku. Ma wszystko, co potrzeba - średnica wewnętrzna wynosi dokładnie 30 mm, więc pasuje jak ulał do czopa. Szerokość 13 mm też się zgadza, bo masz gniazdo o szerokości 16 mm, więc luzów nie powinno być. Nośność dynamiczna 6006 to 13,3 kN, co jest ponad wymagane 13 kN, więc można być pewnym, że wytrzyma obciążenia. Fajnie też mieć margines wytrzymałości, co w tym wypadku się sprawdza. Zastosowanie łożyska 6006 w różnych urządzeniach, jak silniki czy maszyny, pokazuje, że jest uniwersalne i niezawodne, więc naprawdę można na nie liczyć.

Pytanie 15

Średni remont frezarki pionowej nie zawiera
A. zmiany uszkodzonych klinów lub wpustów
B. wymiany skończonych łożysk tocznych
C. demontażu frezarki z fundamentu
Twoja odpowiedź
D. odnowienia zużytych śrub pociągowych
Poprawna odpowiedź. Demontaż frezarki z fundamentu nie jest częścią remontu średniego, ponieważ taki proces obejmuje jedynie działania mające na celu przywrócenie funkcjonalności maszyny bez jej całkowitej demontażu. W ramach średniego remontu, kluczowe jest skoncentrowanie się na regeneracji i wymianie elementów, które zużywają się w trakcie eksploatacji, takich jak śruby pociągowe, łożyska toczne czy kliny. Przykładowo, regeneracja śrub pociągowych polega na przywróceniu ich wymiarów i funkcji przy użyciu odpowiednich technik mechanicznych, co wpływa na poprawę stabilności i precyzji frezarki. Ważne jest, aby w procesie remontu stosować się do standardów takich jak ISO 9001, które zapewniają wysoką jakość wykonania i bezpieczeństwo operacyjne. Właściwe podejście do średnich remontów prowadzi do zwiększenia efektywności operacyjnej oraz zmniejszenia kosztów eksploatacyjnych w dłuższym okresie.

Pytanie 16

Nadzór nad przebiegiem instalacji głowicy na bloku silnika spalinowego powinien bezwzględnie brać pod uwagę
A. weryfikację kolejności dokręcania śrub oraz wartości momentu dokręcania
Twoja odpowiedź
B. zmierzenie szczeliny pomiędzy głowicą a blokiem silnika
C. test szczelności pomiędzy tłokiem a cylindrem oraz pomiar kompresji
D. obserwację odkształceń głowicy w trakcie montażu
Poprawna odpowiedź. Sprawdzenie kolejności dokręcania śrub oraz wartości momentu dokręcania jest kluczowym etapem montażu głowicy do bloku silnika spalinowego. Właściwe dokręcanie śrub zapewnia równomierne rozłożenie sił i minimalizuje ryzyko odkształceń oraz uszkodzeń elementów silnika. Producent silnika zazwyczaj podaje zalecane wartości momentu dokręcania, które muszą być dokładnie przestrzegane. Przykładowo, w przypadku silników benzynowych moment ten często waha się od 20 do 25 Nm, w zależności od specyfiki silnika i materiałów użytych do produkcji. Kolejność dokręcania śrub jest także istotna, ponieważ pozwala uniknąć naprężeń, które mogą prowadzić do nieszczelności lub pęknięć głowicy. W praktyce, zastosowanie narzędzi takich jak klucz dynamometryczny pozwala na precyzyjne kontrolowanie momentu dokręcania, co jest zgodne z najlepszymi praktykami w branży motoryzacyjnej. Właściwie przeprowadzony montaż przyczynia się do długotrwałej i niezawodnej pracy silnika.

Pytanie 17

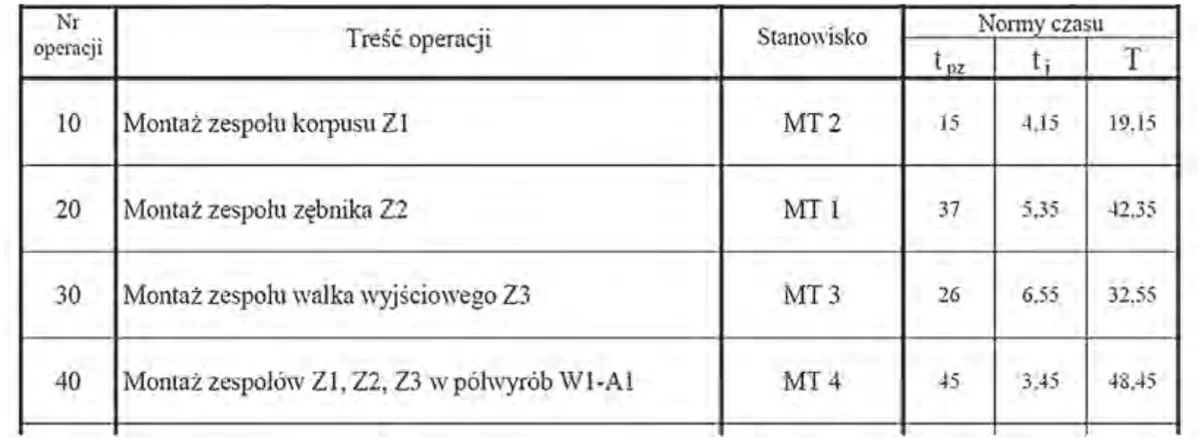

Przedstawiony fragment dokumentacji technologicznej jest częścią karty
Ilustracja do pytania
A. technologicznej montażu.
Twoja odpowiedź
B. wyrobu.
C. kalkulacyjnej.
D. uzbrojenia obrabiarki.
Poprawna odpowiedź. Fragment dokumentacji technologicznej, który analizujesz, rzeczywiście odnosi się do karty technologicznej montażu. Karta ta jest kluczowym dokumentem w procesach produkcyjnych, ponieważ szczegółowo opisuje operacje montażowe, normy czasu oraz wymagania dotyczące stanowisk pracy. W praktyce oznacza to, że dla każdego etapu montażu określone są nie tylko czynności do wykonania, ale również czas ich realizacji, co pozwala na optymalizację procesów oraz zwiększenie efektywności produkcji. Zastosowanie kart technologicznych montażu jest powszechne w branżach, gdzie precyzyjny montaż komponentów jest kluczowy, np. w przemyśle elektronicznym czy motoryzacyjnym. Stosowanie norm czasowych sprzyja również planowaniu produkcji i alokacji zasobów, co jest zgodne z najlepszymi praktykami lean manufacturing. Karty te są także niezbędne w kontekście zapewnienia jakości, gdyż umożliwiają monitorowanie i analizowanie skuteczności procesów montażowych, co przekłada się na redukcję odpadów i poprawę jakości finalnego wyrobu.

Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.44-X-17.01).

Pytanie 18

Elementy zespołu haka przedstawionego na rysunku montowane są w kolejności:
Ilustracja do pytania
A. 6,5,1,3,4,2
B. 6,5,1,2,3,4
C. 4,5,6,3,1,2
Twoja odpowiedź
D. 6,5,1,4,3,2
Poprawna odpowiedź. Poprawna odpowiedź to 4,5,6,3,1,2. Analizując rysunek techniczny, można zauważyć, że element numer 6, będący hakiem, jest kluczowym elementem, który powinien zostać zamontowany jako pierwszy. Hak stanowi podstawę dla dalszych elementów, dlatego jego odpowiednie zamocowanie jest niezbędne dla bezpieczeństwa i stabilności całej konstrukcji. Następnie element 5, trzpień, przechodzi przez hak, co pozwala na jego prawidłowe osadzenie. Element 4, nakrętka, jest istotny, ponieważ zabezpiecza trzpień w miejscu mocowania. Przed nałożeniem nakrętki, należy umieścić podkładkę (element 3), co jest zgodne z najlepszymi praktykami montażowymi, zapewniającym równomierne rozłożenie sił. Elementy 1 i 2, śruba oraz nakrętka zabezpieczająca, są montowane na końcu, co również jest zgodne z zaleceniami standardów branżowych, by zapewnić solidność i integralność zespołu. Prawidłowy montaż jest kluczowy w przypadku elementów nośnych, dlatego znajomość kolejności montażu jest niezbędna w pracy inżyniera czy technika. Przestrzeganie tej sekwencji montażu zwiększa bezpieczeństwo oraz niezawodność używanych konstrukcji.

Pytanie 19

Kolejność czynności montażowych zespołu wałka przedstawionego na rysunku, powinna być następująca:
Ilustracja do pytania
A. koło (1) wcisnąć na wałek, a następnie wcisnąć wpust (7), zamontować tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i zamontować łożysko (18).
B. zamontować na wałku łożysko (8), pierścień (36), tuleję (35), koło (1), łożysko (18).
C. wpust (7) zamontować na wałku, na wałek wcisnąć koło (1) i łożysko (18), odwrócić zespół, zamontować tuleję (35), pierścień (36) oraz łożysko (8).
Twoja odpowiedź
D. na wałek wcisnąć koło (1), następnie wpust (7), tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i wcisnąć łożysko (18).
Poprawna odpowiedź. Wybór odpowiedzi, w której wpust (7) jest najpierw zamontowany na wałku, jest prawidłowy, ponieważ wpust pełni kluczową rolę w stabilizacji pozostałych elementów. Zamontowanie koła (1) i łożyska (18) przed odwróceniem zespołu ułatwia dostęp oraz pozwala na efektywniejsze montowanie kolejnych komponentów. W praktyce, prawidłowa kolejność montażu jest kluczowa, aby zapewnić, że wszystkie elementy będą właściwie osadzone i nie dojdzie do ich względnego przemieszczania się, co mogłoby prowadzić do uszkodzeń mechanicznych podczas pracy maszyny. W branży mechanicznej, takie zasady montażu są zgodne z normami ISO, które podkreślają znaczenie kolejności oraz metodyki montażu w zapewnieniu trwałości i niezawodności konstrukcji. Dlatego też, znajomość tych procedur oraz ich stosowanie w praktyce ma ogromne znaczenie dla efektywności i bezpieczeństwa operacji mechanicznych.

Pytanie 20

Montaż przy pełnej zamienności polega na używaniu części
A. wykonanych z dowolnymi granicami
B. wykonanych w wąskich granicach tolerancji
Twoja odpowiedź
C. podzielonych na grupy selekcyjne
D. wykonanych z poszerzonymi granicami tolerancji
Poprawna odpowiedź. Montaż z zachowaniem pełnej zamienności polega na stosowaniu części wykonanych w wąskich granicach tolerancji, co zapewnia, że wszystkie elementy są w stanie wymiennie pasować do siebie bez konieczności dalszej obróbki. Przykładem zastosowania tej zasady jest produkcja elementów mechanicznych w przemyśle motoryzacyjnym, gdzie precyzja wykonania ma kluczowe znaczenie dla bezpieczeństwa i wydajności pojazdów. Wąskie granice tolerancji pozwalają na minimalizację luzów i odchyleń, co jest zgodne z normami ISO 2768, które definiują ogólne tolerancje dla wymiarów i kształtów. Dobre praktyki branżowe zalecają również przeprowadzanie testów jakościowych, takich jak pomiary współrzędnościowe, w celu potwierdzenia zgodności wymiarów komponentów. W kontekście zaawansowanego montażu, wąskie tolerancje przyczyniają się nie tylko do redukcji czasów produkcji, ale także do poprawy niezawodności finalnych produktów, co jest niezwykle istotne w konkurencyjnym rynku.

Pytanie 21

Jakie zadanie należy wykonać w trakcie przeglądu technicznego obrabiarki?
A. Dokręcenie wszystkich śrub, nakrętek oraz wkrętów i ewentualna ich wymiana
Twoja odpowiedź
B. Demontaż hydraulicznych urządzeń napędowych oraz ich czyszczenie
C. Zamiana zużytych łożysk tocznych
D. Wymiana okładzin ciernych w sprzęgłach i hamulcach
Poprawna odpowiedź. Dokręcanie wszystkich śrub, nakrętek i wkrętów, a czasami ich wymiana to naprawdę ważny krok podczas przeglądu technicznego obrabiarki. Trzeba pamiętać, że odpowiednie napięcie połączeń mechanicznych jest kluczowe, żeby maszyna działała stabilnie i precyzyjnie. W trakcie użytkowania, różne części mogą się ruszać przez wibracje i obciążenia, co prowadzi do luzów w tych połączeniach. Regularne sprawdzanie i dociąganie ich może uratować nas przed awarią i wydłuża życie obrabiarki. W szczególności w maszynach CNC warto stosować momenty dokręcania, jakie zaleca producent, bo to zapewnia optymalne obciążenie śrub i zapobiega ich uszkodzeniu. W przeciwnym razie, złe dokręcenie śrub może zniekształcić konstrukcję lub spowodować coś, co nazywam "niedokładnością w obróbce", co wpływa na jakość końcowego produktu.

Pytanie 22

Na którym rysunku przedstawiono klucz umożliwiający odkręcenie nakrętki okrągłej rowkowej?
D.
Ilustracja do odpowiedzi A
C.
Ilustracja do odpowiedzi B
B.
Ilustracja do odpowiedzi C
A.
Twoja odpowiedźIlustracja do odpowiedzi D
Poprawna odpowiedź. Odpowiedź A jest poprawna, ponieważ przedstawia klucz przystosowany do nakrętek okrągłych rowkowanych, co jest kluczowe w wielu zastosowaniach inżynieryjnych oraz mechanicznych. Klucze te mają unikalny kształt, który umożliwia pewne chwytanie i obracanie nakrętek, co jest niezbędne do ich montażu i demontażu. W praktyce, klucze te są często stosowane w budownictwie, samochodach oraz maszynach przemysłowych, gdzie nakrętki okrągłe rowkowane są powszechnie używane. W branży mechanicznej, użycie odpowiednich narzędzi pozwala na uniknięcie uszkodzeń komponentów, co jest zgodne z normami ISO dotyczącymi jakości narzędzi. Prawidłowe użycie klucza do nakrętek rowkowanych zapewnia nie tylko efektywność, ale również bezpieczeństwo podczas pracy, co jest fundamentalne w standardach BHP. Uświadamiając sobie różnorodność narzędzi oraz ich zastosowanie, można lepiej dobierać odpowiednie techniki i metody w pracy mechanicznej.

Pytanie 23

Przedstawione na ilustracji łączenie blach odbywa się metodą
Ilustracja do pytania
A. przetłaczania.
B. wciskania.
C. zgrzewania.
Poprawna odpowiedź
D. nitowania.
Twoja odpowiedź
Niepoprawna odpowiedź. Metody łączenia blach są różnorodne, a ich zastosowanie zależy od specyficznych wymagań projektu oraz właściwości materiałów. Przetłaczanie, choć bywa mylone ze zgrzewaniem, polega na deformacji materiału w celu uzyskania określonego kształtu, a nie na trwałym połączeniu dwóch blach. Proces ten nie wykorzystuje prądu ani nie tworzy ciepła w miejscu łączenia, co czyni go całkowicie nieodpowiednim w kontekście przedstawionej ilustracji. Wciskanie, z kolei, to metoda, która polega na wciśnięciu jednego elementu w drugi w celu ich połączenia. Ta technika również nie odnosi się do zgrzewania, ponieważ nie generuje ona ciepła koniecznego do stopienia materiału. Nitowanie, które jest metodą mechaniczną, wymaga użycia nitów, co również odróżnia je od zgrzewania. W przypadku nitowania, konieczne jest wykonanie otworów w blachach, co zwiększa ryzyko osłabienia strukturalnego materiału. Typowe błędy myślowe, które prowadzą do nieprawidłowych odpowiedzi, obejmują pomylenie metod ze względu na ich podobieństwa w zastosowaniach lub niepełne zrozumienie specyfiki każdej z tych technik. Ważne jest, aby pamiętać, że skuteczność połączenia blach zależy od odpowiedniego doboru metody, która spełnia określone wymagania techniczne i jakościowe.

Pytanie 24

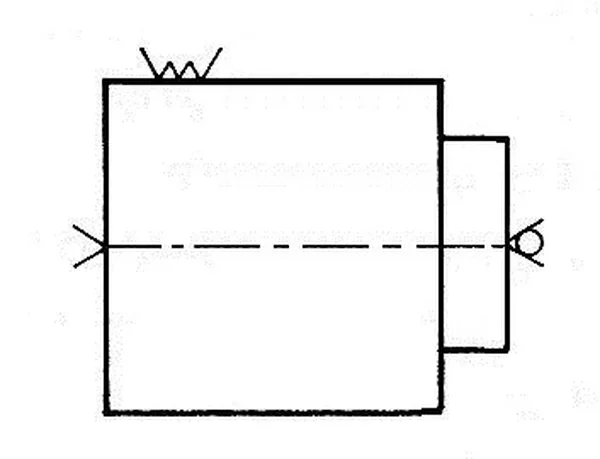

Zgodnie z oznaczeniem wałek przedstawiony na rysunku zamocowany jest w
Ilustracja do pytania
A. imadle pryzmowym z podporą stałą.
B. uchwycie szczękowym z podporami ruchomymi.
C. podzielnicy z kłem stałym.
D. kłach z zabierakiem.
Twoja odpowiedź
Poprawna odpowiedź. Kłach z zabierakiem to rozwiązanie, które znajduje szerokie zastosowanie w obrabiarkach, szczególnie w tych, które wymagają precyzyjnego przenoszenia momentu obrotowego. Zabierak przylega do wałka, co pozwala na skuteczne przekazywanie sił i momentów obrotowych, minimalizując ryzyko ich poślizgu. To rozwiązanie jest zgodne z najlepszymi praktykami w dziedzinie inżynierii mechanicznej, gdzie kluczowe jest zapewnienie stabilności i dokładności podczas obróbki. W porównaniu do innych metod mocowania, jak uchwyty szczękowe czy imadła, kły z zabierakiem oferują lepszą kontrolę nad pozycjonowaniem obrabianego elementu. W praktyce, przy zastosowaniach, gdzie wymagana jest wysoka precyzja, kłach z zabierakiem jest preferowanym wyborem, zwłaszcza w produkcji seryjnej i obróbce CNC, gdzie tolerancje wymiarowe są kluczowe.

Pytanie z egzaminu CKE, styczeń 2018 (arkusz M.44-X-18.01).

Pytanie 25

Małe wyroby składające się z ograniczonej liczby elementów w produkcji małoseryjnej są montowane w formie
A. stacjonarnej podzielnej
B. ruchowej z ruchem wymuszonym
C. stacjonarnej niepodzielnej
Twoja odpowiedź
D. ruchowej z ruchem swobodnym
Poprawna odpowiedź. Wyroby małogabarytowe o niewielu częściach w produkcji małoseryjnej montuje się w formie stacjonarnej niepodzielnej, co oznacza, że wszystkie operacje montażowe są realizowane w jednym, stałym miejscu. Tego typu podejście jest szczególnie efektywne w kontekście ograniczonej liczby komponentów, ponieważ pozwala na maksymalne wykorzystanie przestrzeni roboczej oraz minimalizację czasu transportu między poszczególnymi etapami produkcji. Przykładem mogą być montowane w ten sposób małe urządzenia elektroniczne, które wymagają precyzyjnego i stabilnego środowiska do składania. Stacjonarna niepodzielna forma montażu jest zgodna z najlepszymi praktykami w branży, które podkreślają znaczenie ergonomii i optymalizacji procesów produkcyjnych. Dzięki tej metodzie można także łatwiej kontrolować jakość, co jest kluczowe w produkcji małoseryjnej, gdzie każda jednostka ma istotne znaczenie. Ponadto, zastosowanie tego podejścia umożliwia efektywne wdrażanie standardów takich jak ISO 9001, które koncentrują się na systemach zarządzania jakością i ciągłym doskonaleniu procesów.

Pytanie 26

Dla połączenia spoczynkowego, dobierz z tabeli zwykłą wysokość nakrętki dla śruby M.20. Śruba oraz nakrętka wykonane są z tego samego materiału – stali A2.
Ilustracja do pytania
A. 12 mm
B. 16 mm
Twoja odpowiedź
C. 30 mm
D. 13 mm
Poprawna odpowiedź. Odpowiedź 16 mm jest prawidłowa, ponieważ wysokość nakrętki sześciokątnej dla śruby M20 wynosi właśnie 16 mm, według standardów zawartych w tabelach wymiarów nakrętek. Wysokość nakrętki jest kluczowym wymiarem, który wpływa na dopasowanie do śruby oraz na właściwości połączenia. Odpowiedni dobór wysokości nakrętki ma znaczenie dla stabilności i trwałości połączenia, szczególnie w zastosowaniach inżynieryjnych, gdzie obciążenia dynamiczne mogą występować. Dobrze dobrana nakrętka zapewnia odpowiednią siłę dokręcenia oraz minimalizuje ryzyko luzowania się połączenia w trakcie użytkowania. W praktycznych aplikacjach, takich jak montaż konstrukcji stalowych czy maszyny, znajomość wymiarów nakrętek i śrub jest niezbędna do zapewnienia bezpieczeństwa i efektywności działania instalacji. W kontekście materiału, który w tym przypadku jest stalą A2, jego charakterystyki dotyczące odporności na korozję mogą mieć znaczenie, ale nie wpływają na standardowe wymiary nakrętek. Ważne jest, aby zawsze konsultować odpowiednie normy, takie jak ISO lub DIN, które szczegółowo definiują wymiary i tolerancje dla połączeń gwintowych.

Pytanie z egzaminu CKE, czerwiec 2023 (arkusz M.44-SG-23.06).

Pytanie 27

Na podstawie przedstawionych w tabelach oraz rysunku połączenia kołnierzowego dobierz największą średnicę rury czarnej bezszwowej, którą można wspawać w kołnierz DN 50 PN 10.
Ilustracja do pytania
A. 63,3
B. 57,0
C. 70,0
D. 60,3
Twoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź to "60,3", ponieważ jest to największa średnica zewnętrzna rury czarnej bezszwowej, która może być wspawana w kołnierz DN 50 PN 10. Zgodnie z normą PN-EN 1092-1, kołnierze DN 50 mają standardową średnicę wewnętrzną wynoszącą 61,5 mm. Oznacza to, że średnica zewnętrzna rury, która ma być wspawana w ten kołnierz, nie powinna przekraczać tej wartości, aby zapewnić odpowiednią szczelność i integralność połączenia. Rura o średnicy 60,3 mm jest zgodna z tym wymaganiem, co jest kluczowe podczas projektowania i realizacji instalacji rurowych. Użycie odpowiedniej średnicy rury jest fundamentalnym aspektem w budowie systemów hydraulicznych i pneumatycznych, gdzie wymagane są precyzyjne połączenia, które muszą wytrzymać odpowiednie ciśnienie robocze. Przykładem może być zastosowanie w instalacjach przemysłowych, gdzie niezawodność połączeń ma kluczowe znaczenie dla funkcjonowania całego systemu.

Pytanie z egzaminu CKE, styczeń 2024 (arkusz MG.44-SG-24.01).

Pytanie 28

Na podstawie zamieszczonego schematu montażu, określ ile sztuk wkrętów należy przygotować do montażu zespołu tarczy zapadki.
Ilustracja do pytania
A. 5 szt.
B. 2 szt.
C. 3 szt.
Twoja odpowiedź
D. 4 szt.
Poprawna odpowiedź. Wybór odpowiedzi 3 szt. jest prawidłowy, ponieważ analiza schematu montażu jasno wskazuje, że do prawidłowego złożenia zespołu tarczy zapadki potrzebne są trzy wkręty. Dwa z nich, oznaczone jako N-2, są wymagane do stabilizacji tarczy, natomiast trzeci, oznaczony jako N-3, pełni funkcję zabezpieczającą, co jest zgodne z najlepszymi praktykami w zakresie montażu mechanizmów. W branży inżynieryjnej, precyzyjne przygotowanie elementów montażowych, takich jak wkręty, jest kluczowe dla zapewnienia trwałości i funkcjonalności końcowego produktu. Warto również zwrócić uwagę na standardy ISO dotyczące montażu mechanicznego, które podkreślają znaczenie stosowania odpowiedniej liczby oraz typu elementów złącznych, co ma bezpośredni wpływ na bezpieczeństwo i niezawodność konstrukcji.

Pytanie 29

Jakie akcesoria należy zastosować do mocowania małych frezów piłkowych?
A. imak narzędziowy
Twoja odpowiedź
B. trzpień z pierścieniami i nakrętką
Poprawna odpowiedź
C. uchwyt trójszczękowy
D. trzpień rozprężny
Niepoprawna odpowiedź. Imak narzędziowy, mimo że jest popularnym rozwiązaniem w obróbce, nie jest odpowiednim wyborem do mocowania małych frezów piłkowych. Imaki narzędziowe są zaprojektowane głównie do trzymania większych narzędzi skrawających, co może prowadzić do problemów z precyzyjnym osadzeniem mniejszych frezów. Zbyt luźne mocowanie może skutkować drganiami, co z kolei negatywnie wpływa na jakość obróbki i może prowadzić do szybszego zużycia narzędzi. Trzpień rozprężny, choć jest wygodnym rozwiązaniem do mocowania narzędzi, ma swoje ograniczenia w kontekście małych frezów. Osadzenie narzędzia w takim uchwycie wymaga precyzyjnego dopasowania, co często nie jest możliwe przy bardzo małych średnicach. Takie podejście może prowadzić do zjawisk luzów i niestabilności, co w konsekwencji obniża jakość wykonywanej pracy. Uchwyt trójszczękowy, z drugiej strony, jest przeznaczony do mocowania większych elementów i nie zapewnia takiej precyzji w przypadku małych narzędzi skrawających. Użycie uchwytu trójszczękowego do małych frezów może skutkować nieodpowiednim mocowaniem, co sprzyja jego uszkodzeniu oraz może nie spełniać wymagań dotyczących dokładności obróbczej. W związku z tym, wybór nieodpowiedniego systemu mocowania jest typowym błędem myślowym, który może prowadzić do obniżenia efektywności produkcji oraz zepsucia narzędzi, co w dłuższym czasie generuje dodatkowe koszty.

Pytanie 30

Jakie połączenie powinno być zastosowane do zamocowania obręczy na kole jezdnym pojazdu szynowego?
A. Gwintowe
B. Nitowe
C. Spawane
D. Skurczowe
Twoja odpowiedź
Poprawna odpowiedź. Połączenie skurczowe jest optymalnym rozwiązaniem do osadzenia obręczy na kole jezdnym pojazdu szynowego ze względu na właściwości materiałowe i eksploatacyjne. W przypadku kół szynowych kluczowe jest zapewnienie trwałego i stabilnego połączenia, które wytrzyma wysokie obciążenia oraz wibracje występujące podczas jazdy. Połączenie skurczowe polega na precyzyjnym dopasowaniu obręczy do piasty, co tworzy efektywną szczelinę, która pod wpływem temperatury powoduje skurcz obręczy na kole. Przykładowo, w trakcie eksploatacji kolei, obręcze są często podgrzewane, co umożliwia ich łatwe osadzenie na piastach, a następnie ich schłodzenie, co prowadzi do uzyskania silnego, bez luzów połączenia. Takie rozwiązanie jest zgodne z normami branżowymi, które wskazują na konieczność stosowania połączeń skurczowych w pojazdach szynowych, szczególnie w kontekście bezpieczeństwa i niezawodności operacyjnej.

Pytanie 31

Do kluczowych działań związanych z montażem zalicza się
A. obróbka elementów
B. cięcie materiału
C. wykonanie połączeń ruchowych
Twoja odpowiedź
D. ochrona przed korozją
Poprawna odpowiedź. Wykonanie połączeń ruchowych to kluczowa operacja montażu, która umożliwia łączenie różnych elementów maszyn i urządzeń w sposób, który zapewnia ich prawidłowe działanie. Połączenia ruchowe mogą obejmować łożyska, przeguby, zawiasy czy inne mechanizmy, które pozwalają na ruch względny pomiędzy komponentami. Przykładem może być montaż zawiasów w drzwiach, gdzie precyzyjne wykonanie połączenia jest kluczowe dla ich funkcjonowania i trwałości. W branży inżynieryjnej stosuje się różne standardy, takie jak ISO 2768, które regulują tolerancje wymiarowe i chropowatość powierzchni, co ma bezpośredni wpływ na jakość połączeń ruchowych. Dobrze wykonane połączenia ruchowe redukują zużycie elementów, poprawiają efektywność działania urządzenia oraz minimalizują ryzyko awarii. Właściwe dobieranie materiałów oraz technologii montażu, jak również regularne przeglądy, są niezbędne dla zapewnienia długotrwałej i bezawaryjnej pracy maszyn.

Pytanie 32

Planowanie montażu łożysk tocznych powinno być tak zorganizowane, aby w trakcie procedury
A. zapewnić właściwe nasmarowanie łożyska smarem stałym
B. stosować odpowiednie tuleje do wciskania łożysk, aby siła wcisku była przekazywana w jednym punkcie tulei montażowej
C. zredukować ryzyko bezpośrednich uderzeń narzędzia w pierścienie, koszyk lub elementy toczne łożyska
Twoja odpowiedź
D. umożliwić czyszczenie łożysk w nafcie lub benzynie
Poprawna odpowiedź. Unikanie bezpośrednich uderzeń narzędzi w pierścienie, koszyk lub części toczne łożyska jest kluczowe dla zapewnienia ich prawidłowego funkcjonowania oraz długowieczności. Bezpośrednie uderzenia mogą prowadzić do uszkodzenia struktury łożyska, co skutkuje jego szybszym zużyciem lub awarią. W praktyce, podczas montażu łożysk, zaleca się stosowanie odpowiednich narzędzi, takich jak tuleje montażowe, które rozkładają siłę na większej powierzchni, co minimalizuje ryzyko uszkodzenia. Zgodnie z normami branżowymi, takimi jak ISO 16281, właściwe techniki montażu łożysk tocznych obejmują także precyzyjne dopasowanie komponentów oraz kontrolę warunków otoczenia, aby uniknąć zanieczyszczeń. Przykładowo, podczas montażu łożysk w maszynach przemysłowych, ważne jest, aby wykorzystywać metody, które nie tylko chronią łożyska przed mechanicznymi uszkodzeniami, ale również zapewniają odpowiednie smarowanie, co jest niezbędne do ich efektywnej pracy.

Pytanie 33

W procesie produkcji masowej wykorzystuje się składanie wyrobów z
A. indywidualnym dopasowaniem części
B. zastosowaniem kompensacji
C. zastosowaniem selekcji części
D. całkowitą zamiennością części
Twoja odpowiedź
Poprawna odpowiedź. Całkowita zamienność części to kluczowy element w produkcji masowej, który pozwala na efektywne i szybkie montowanie wyrobów. Oznacza ona, że każda część wyrobu jest identyczna i może być wymieniana w dowolnym momencie, co znacznie upraszcza proces montażu i zwiększa jego wydajność. Przykładem zastosowania całkowitej zamienności są linie produkcyjne w przemyśle motoryzacyjnym, gdzie komponenty, takie jak śruby, nakrętki czy elementy karoserii, muszą być dokładnie takie same, aby zapewnić prawidłowe działanie i bezpieczeństwo pojazdów. W praktyce, całkowita zamienność ułatwia również logistikę, ponieważ nie ma potrzeby skomplikowanego dopasowywania części, co z kolei zmniejsza ryzyko błędów montażowych oraz koszty związane z kontrolą jakości. Standardy ISO oraz normy dotyczące produkcji masowej kładą duży nacisk na tę koncepcję, co czyni ją fundamentalnym aspektem w projektowaniu systemów produkcyjnych.

Pytanie 34

Rysunek przedstawia wałek w uchwycie 3-szczękowym ze szczękami
Ilustracja do pytania
A. wymiennymi.
B. nakładanymi.
C. przeszlifowanymi.
Twoja odpowiedź
D. miękkimi.
Poprawna odpowiedź. Odpowiedź "przeszlifowanymi" jest prawidłowa, ponieważ odnosi się do standardowych praktyk stosowanych w produkcji szczęk uchwytów 3-szczękowych. Szczęki te są kluczowymi elementami mocującymi, które muszą zapewniać wysoką precyzję i stabilność podczas obróbki. Proces przeszlifowania polega na dokładnym obróbce powierzchni roboczych, co pozwala na osiągnięcie idealnego kontaktu z mocowanym elementem. Dobrze przeszlifowane szczęki zmniejszają ryzyko przesunięcia się obrabianego przedmiotu, co jest istotne w kontekście operacji takich jak toczenie czy frezowanie. W przypadku użycia uchwytów w profesjonalnych warsztatach, szczęki o odpowiednio obrobionej powierzchni są standardem, co wpływa na jakość oraz efektywność procesów produkcyjnych. Ponadto, zgodnie z normami ISO, jakość przeszlifowania ma kluczowe znaczenie dla zapewnienia odpowiednich tolerancji i pasowań w aplikacjach inżynieryjnych.

Pytanie z egzaminu CKE, styczeń 2014 (arkusz M.44-X-14.01).

Pytanie 35

W czasie montażu łożysk tocznych o otwartej konstrukcji nie powinno się
A. czyścić ich naftą lub benzyną
B. uderzać w pierścienie, koszyk ani elementy toczne
Twoja odpowiedź
C. używać smaru plastycznego
D. zastosować tuleję montażową w celu równomiernego rozkładu siły wcisku
Poprawna odpowiedź. Odpowiedź, że nie należy uderzać w pierścienie, koszyk lub elementy toczne łożysk tocznych, jest prawidłowa ze względu na ich delikatną konstrukcję oraz istotną rolę w zapewnieniu ich prawidłowego funkcjonowania. Uderzanie w te elementy może prowadzić do mikrouszkodzeń, które w dłuższym czasie mogą skutkować awarią łożyska, a nawet uszkodzeniem innych komponentów maszyn. W praktyce, podczas montażu należy zawsze stosować odpowiednie narzędzia, takie jak tuleje montażowe, które równomiernie rozkładają siłę nacisku oraz zapobiegają uszkodzeniom. Przykładowo, podczas montażu łożysk w silnikach czy wałach napędowych, ważne jest, aby używać technik montażowych zgodnych z normami, takimi jak ISO 1101, które gwarantują precyzyjne dopasowanie i właściwe funkcjonowanie. Ponadto, warto zwrócić uwagę na właściwe smarowanie łożysk, co również wpływa na ich długowieczność i efektywność pracy.

Pytanie 36

Tworząc proces technologiczny montażu, powinno się uwzględnić, że czas jednostkowy dla poszczególnych operacji powinien wynosić
A. jednostce montażowej
B. taktowi montażu
Twoja odpowiedź
C. normie czasu
D. cyklowi montażu
Poprawna odpowiedź. Takt montażu to kluczowy wskaźnik w procesach produkcyjnych, który określa maksymalny czas potrzebny na wykonanie określonej operacji w celu zrealizowania założonej produkcji w danym okresie. Zastosowanie taktu montażu pozwala na synchronizację wszystkich operacji w procesie produkcji, co jest niezwykle istotne w kontekście wydajności i jakości. Przykładowo, w linii montażowej samochodów, jeśli takt montażu wynosi 60 sekund, każda operacja musi być zrealizowana w czasie nie przekraczającym jednej minuty. Oznacza to, że czas jednostkowy każdej operacji powinien być ściśle dopasowany do tego parametru, co pozwala na płynne przechodzenie między poszczególnymi etapami produkcji. Ważne jest, aby projektować procesy tak, aby możliwe było ich dostosowywanie w przypadku zmian w zapotrzebowaniu. Dobre praktyki wskazują, że regularna analiza i dostosowywanie taktu montażu do aktualnych potrzeb produkcyjnych jest kluczowe dla optymalizacji efektywności i kosztów produkcji.

Pytanie 37

Jaki jest takt montażu dla 25 sztuk amortyzatorów, jeśli czas przeznaczony na produkcję wynosi 250 godzin?
Wykorzystaj podany wzór.
T=60x(F/P)

gdzie F - czas przewidziany na produkcję,
P – ilość sztuk w danym przedziale czasowym

A. 600
Poprawna odpowiedź
B. 6
Twoja odpowiedź
C. 1600
D. 60
Niepoprawna odpowiedź. Analizując odpowiedzi, które nie są poprawne, można zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących podstawowych zasad obliczania taktu montażu. Przykładowo, odpowiedzi, które sugerują wartości takie jak 1600, 60 czy 6, świadczą o nieporozumieniu w zakresie jednostek czasu, bądź sposobu, w jaki wzór odnosi się do całkowitego czasu produkcji. Warto zauważyć, że przy obliczaniu taktu montażu kluczowe jest zrozumienie relacji między całkowitym czasem produkcji a liczbą sztuk, które mają być wyprodukowane. Typowym błędem jest pomijanie przeliczeń jednostek czasu, na przykład mylenie godzin z minutami czy sekundami. Ponadto, niektóre odpowiedzi mogą wynikać z błędnego zrozumienia, co oznacza ‚takt montażu’ – jest to czas, który powinien być poświęcony na wyprodukowanie jednej jednostki, a nie całkowity czas potrzebny na realizację większej liczby zamówień. W praktyce, ignorowanie tych zasad prowadzi do poważnych nieefektywności w procesach produkcyjnych, co może skutkować opóźnieniami oraz zwiększeniem kosztów. Dlatego tak istotne jest dokładne zrozumienie wzoru i odpowiednie jego zastosowanie w obliczeniach związanych z planowaniem produkcji.

Pytanie 38

Na rysunku przedstawiono połączenie z zastosowaniem łożysk kulkowych
Ilustracja do pytania
A. skośnych.
Poprawna odpowiedź
B. wzdłużnych.
C. poprzecznych.
Twoja odpowiedź
D. dwurzędowych.
Niepoprawna odpowiedź. Wybór odpowiedzi, która nie odnosi się do łożysk kulkowych skośnych, wskazuje na pewne nieporozumienia dotyczące zastosowania różnych typów łożysk. Na przykład łożyska wzdłużne, jak sama nazwa wskazuje, są projektowane, aby przenosić obciążenia jedynie wzdłuż osi łożyska, co ogranicza ich zastosowanie do sytuacji, w których występują wyłącznie obciążenia axialne. Z kolei łożyska poprzeczne, chociaż mogą przenosić obciążenia promieniowe, nie są przystosowane do obciążeń osiowych, co czyni je nieodpowiednimi w wielu aplikacjach wymagających złożonego wsparcia. W przypadku łożysk dwurzędowych, mimo że ich konstrukcja może wydawać się bardziej wszechstronna, są one zaprojektowane głównie z myślą o przenoszeniu obciążeń jednocześnie w dwóch kierunkach, ale nie zawsze są optymalne w przypadku aplikacji wymagających dużej sztywności w kierunku osiowym. Typowym błędem myślowym jest mylenie funkcji i zastosowań tych różnych typów łożysk; kluczowe jest zrozumienie, że odpowiedni dobór łożyska wpływa na efektywność działania całego systemu mechanicznego. W praktyce, stosowanie niewłaściwego typu łożyska może prowadzić do przedwczesnego zużycia, a nawet awarii urządzeń, co podkreśla znaczenie znajomości specyfikacji technicznych oraz zalecanych standardów w projektowaniu mechanizmów.

Pytanie 39

Podczas naprawy podzespołu wymieniono 6 śrub mocujących, 4 łożyska toczne oraz 2 uszczelki. Remont trwał 4,5 godziny. Określ koszt naprawy podzespołu, korzystając z danych zawartych w tabeli.

Dane wejścioweCena jednostkowa
zł
Śruba mocująca2,50
Kołek ustalający1,20
Łożysko toczne35,00
Łożysko ślizgowe40,00
Uszczelka4,50
Koszt 1 roboczogodziny72,00
A. 508,00 zł
B. 434,20 zł
Twoja odpowiedź
C. 426,00 zł
D. 488,00 zł
Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór innej odpowiedzi na pytanie o koszt naprawy podzespołu wskazuje na nieporozumienie w zakresie kalkulacji kosztów oraz ich struktury. Niektóre odpowiedzi mogą wynikać z pomyłek w obliczeniach jednostkowych materiałów, które były wymieniane. Zbyt często w analizach kosztów napraw zakłada się, że wszystkie elementy mają równą wartość lub pomija się istotne czynniki, takie jak koszt robocizny, co prowadzi do znacznych nieścisłości w końcowym bilansie. Dodatkowo, przy ustalaniu ceny końcowej często zapomina się o pomnożeniu liczby wymienionych części przez ich jednostkowe ceny, co jest podstawową metodą w wycenach serwisowych. Wiele osób wpada w pułapkę związku między ilością czasu spędzonego na naprawie a kosztem, co nie zawsze jest adekwatne. Koszt robocizny nie zawsze jest liniowo proporcjonalny do czasu pracy, szczególnie gdy zlecenie wymaga specjalistycznych umiejętności. Warto również zwrócić uwagę na różnice w cenach części zamiennych, które mogą być istotnie zróżnicowane w zależności od producenta oraz jakości, co ma kluczowe znaczenie w kontekście długoterminowej trwałości naprawianego podzespołu. Analizując te czynniki, można zauważyć, że błędne podejście do kalkulacji może prowadzić do poważnych nieprawidłowości finansowych oraz negatywnie wpływać na satysfakcję klienta.

Pytanie 40

Ściągacz składa się z jednej śruby z pokrętłem, trzech uchwytów oraz kompletu nitów i łączników po jednym do każdego uchwytu. Oblicz koszt materiałów potrzebnych do wytworzenia partii 100 sztuk ściągaczy łożysk.

Lp.MateriałJ.m.Cena
1.Śrubaszt.5,00 zł
2.Pokrętłoszt.2,50 zł
3.Uchwytszt.3,00 zł
4.Nitykpl.1,50 zł
5.Łącznikikpl.2,00 zł
A. 200,00 zł
B. 140,00 zł
C. 1 400,00 zł
Twoja odpowiedź
D. 2 700,00 zł
Poprawna odpowiedź
Niepoprawna odpowiedź. Warto zwrócić uwagę na błędne podejście do obliczeń, które prowadzi do nieprawidłowych odpowiedzi. Przede wszystkim, podczas obliczania kosztów, kluczowe jest zrozumienie, że każdy element składający się na produkt ma swoją unikalną wartość, która powinna być dokładnie uwzględniona. Na przykład, koszt jednego ściągacza, wynoszący 27,00 zł, wynika z precyzyjnego zsumowania kosztów poszczególnych komponentów. Błędne odpowiedzi mogą wynikać z niepoprawnego dodawania wartości lub pomijania niektórych składników. Często spotykanym błędem jest zastąpienie kosztu jednostkowego całkowitym kosztem materiałów, co prowadzi do zaniżenia wartości. W przypadku błędnych odpowiedzi, takich jak 1 400,00 zł czy 200,00 zł, zaniżenie kosztów może wynikać ze źle oszacowanych wartości jednostkowych lub z braku uwzględnienia wszystkich niezbędnych elementów. Zrozumienie, że każdy z komponentów, jak nity, łączniki czy uchwyty, przyczynia się do całkowitego kosztu produkcji, jest kluczowe. Dlatego w produkcji niezwykle istotne jest rygorystyczne podejście do kosztorysowania i uwzględnienie wszystkich zmiennych, co jest zgodne z najlepszymi praktykami w branży.

Sprawdź się w części praktycznej
