Pytanie 1

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. zatrzasków

B. nitów

C. łap

D. śrub

Montaż sterowników PLC na szynach DIN przy użyciu nitów lub śrub jest niepraktycznym rozwiązaniem, które może wprowadzać szereg problemów. Nity, choć zapewniają trwałe połączenie, są trudne do demontażu. W przypadku awarii, wymiany lub serwisowania urządzenia, konieczność użycia narzędzi do usunięcia nitów może prowadzić do zbędnych opóźnień i zwiększa ryzyko uszkodzenia samego sterownika. Co więcej, nity nie umożliwiają regulacji mocowania, co może być istotne w przypadku niewielkich odkształceń związanych z temperaturą lub drganiami, które mogą wystąpić w trakcie eksploatacji. Podobnie, śruby wymagają użycia narzędzi, a ich luzowanie lub dokręcanie może być czasochłonne, co w kontekście szybko zmieniających się warunków pracy staje się znaczną wadą. Ponadto, każda nieprawidłowo dokręcona śruba może prowadzić do luzu w mocowaniu, co w konsekwencji może wpłynąć na stabilność i funkcjonalność urządzenia. Łapy, jako rozwiązanie montażowe, mogą być odpowiednie w niektórych przypadkach, ale nie są tak powszechne jak zatrzaski i mogą nie zapewniać wystarczającej stabilności w długoterminowym użytkowaniu. Właściwy dobór metody montażu jest kluczowy dla bezpieczeństwa i efektywności systemu, dlatego warto przestrzegać standardów branżowych, zalecających użycie skutecznych i przeznaczonych do tego celu rozwiązań, takich jak zatrzaski.

Pytanie 2

Oblicz (korzystając z podanego wzoru) powierzchnię czynną tłoka siłownika, który wytwarza siłę czynną 1600 N przy ciśnieniu 1 MPa i współczynniku sprawności 0,8.

Wzór: \( F = \eta \cdot p_e \cdot A \)

Oznaczenia:
\( [N] = [Pa \cdot m^2] \)

A. 1000 \( \text{mm}^2 \)

B. 3000 \( \text{mm}^2 \)

C. 2000 \( \text{mm}^2 \)

D. 1500 \( \text{mm}^2 \)

Obliczanie powierzchni czynnej tłoka siłownika wymaga precyzyjnego zrozumienia związków między siłą, ciśnieniem a efektywnością. Jeśli odpowiedzi wskazują na wartości takie jak 1000 mm², 3000 mm² lub 1500 mm², to sugeruje, że mogło dojść do błędów w przeliczeniach lub interpretacji. Często spotykanym błędem jest nieprawidłowe zrozumienie jednostek miary. Na przykład, pomylenie Megapaskali z niutonami na milimetr kwadratowy może prowadzić do znacznych rozbieżności w wynikach. Z kolei nie uwzględnienie współczynnika sprawności w obliczeniach skutkuje zawyżonymi lub zaniżonymi wynikami. Osoby, które wybrały niepoprawne odpowiedzi, mogły również nie zrozumieć, że współczynnik sprawności wskazuje, jaka część energii jest wykorzystywana efektywnie, a jego ignorowanie prowadzi do błędnych kalkulacji. Ponadto, brak umiejętności przekształcenia wzorów i adekwatne ich stosowanie w praktyce również przyczynia się do mylnych wyników. Dobrze jest pamiętać, że w inżynierii hydraulicznej, precyzyjne obliczenia są kluczowe dla niezawodności i bezpieczeństwa działania urządzeń, w których siłowniki mają fundamentalne znaczenie. W związku z tym, pełne zrozumienie formuł oraz ich zastosowania w rzeczywistych warunkach jest niezmiernie ważne.

Pytanie 3

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

A. zanieczyszczenia pyłem wdychanego powietrza

B. zanieczyszczenia powietrza wdychanego oparami metalu

C. odprysków cząsteczek metalu

D. hałasu generowanego w trakcie obróbki

Odpowiedź wskazująca na zanieczyszczenia wdychanego powietrza oparami metalu jest poprawna, ponieważ w czasie eksploatacji urządzenia laserowego do cięcia metali, proces cięcia generuje wysokotemperaturowe opary metali, które mogą być szkodliwe dla zdrowia pracowników. Opary te mogą prowadzić do poważnych problemów zdrowotnych, w tym chorób układu oddechowego i neurologicznych. Właściwe zarządzanie jakością powietrza w miejscu pracy jest kluczowe i powinno obejmować stosowanie odpowiednich systemów wentylacyjnych oraz filtrów, które redukują stężenie tych szkodliwych substancji. Przykładem dobrych praktyk w tej dziedzinie jest wdrażanie technik ochrony zdrowia, takich jak regularne monitorowanie jakości powietrza, szkolenia dla pracowników oraz stosowanie środków ochrony osobistej, takich jak maski filtracyjne. Zgodnie z normami ISO 45001, organizacje powinny dążyć do minimalizacji ryzyka związanego z ekspozycją na szkodliwe substancje, co przekłada się na bezpieczeństwo i zdrowie pracowników na stanowiskach związanych z obróbką metali.

Pytanie 4

Trójfazowy silnik elektryczny o podanych parametrach zasilany jest z sieci.
Silnik elektryczny: moc P = 4 kW i cosφ = 0,75
Zasilany z sieci: 400 V; 3/PE ~, 50 Hz.
Prąd pobierany przez silnik z sieci jest równy

A. 10,00 A

B. 7,70 A

C. 5,77 A

D. 13,33 A

Błędne odpowiedzi w tym pytaniu wskazują na typowe nieporozumienia dotyczące obliczeń prądu pobieranego przez silnik trójfazowy. Wiele osób może skupić się na niewłaściwych założeniach, takich jak zaniedbanie wpływu współczynnika mocy na całkowitą moc silnika. Na przykład, odpowiedzi takie jak 5,77 A czy 10,00 A mogą sugerować, że obliczenia zostały wykonane bez uwzględnienia istotnych parametrów, takich jak napięcie zasilania czy współczynnik mocy. Często błędne odpowiedzi wynikają z uproszczenia wzoru na moc lub przyjęcia niewłaściwych wartości. Kluczowe jest zrozumienie, że moc czynna, napięcie oraz prąd są ze sobą silnie powiązane i każda zmiana jednego z parametrów wpływa na pozostałe. W praktyce, jeżeli silnik ma niższy współczynnik mocy, to prąd pobierany z sieci będzie wyższy, co nie zostało uwzględnione w niepoprawnych odpowiedziach. Warto pamiętać, że w przypadku obliczeń związanych z energią elektryczną należy zawsze korzystać z odpowiednich wzorów oraz uwzględniać wszelkie istotne zmienne, aby uniknąć błędów, które mogą prowadzić do nieprawidłowego doboru sprzętu czy nieefektywnego działania instalacji elektrycznych. Dlatego tak ważne jest, aby dokładnie analizować wszystkie parametry przed dokonaniem obliczeń.

Pytanie 5

W przypadku oparzenia kwasem siarkowym, jak najszybciej należy usunąć kwas z oparzonej powierzchni dużą ilością wody, a potem zastosować kompres z

A. 1% roztworu kwasu cytrynowego

B. 1% roztworu kwasu octowego

C. 3% roztworu sody oczyszczonej

D. wody destylowanej

Oparzenia kwasem siarkowym to poważny problem medyczny, który wymaga natychmiastowego działania. W przypadku kontaktu z tym silnym kwasem, pierwszym krokiem jest obfite przemycie oparzonego miejsca wodą, co pozwala na usunięcie resztek kwasu z powierzchni skóry. Następnie, zastosowanie 3% roztworu sody oczyszczonej jest kluczowe, ponieważ soda działa jako łagodny alkalizator, neutralizując działanie kwasu. W praktyce, stosowanie sody oczyszczonej jest zalecane w sytuacjach, gdzie zasadowe pH może przyczynić się do łagodzenia skutków oparzenia. Dobre praktyki w zakresie pierwszej pomocy w takich przypadkach obejmują również monitorowanie stanu pacjenta oraz unikanie używania substancji o bardziej kwasowym charakterze, co mogłoby pogorszyć sytuację. Warto również pamiętać, że w przypadku oparzeń chemicznych, nie zaleca się stosowania wody destylowanej, gdyż nie ma właściwości neutralizujących w odniesieniu do substancji kwasowych. Znajomość tych zasad jest kluczowa w kontekście bezpieczeństwa w miejscu pracy oraz w sytuacjach awaryjnych.

Pytanie 6

Silnik komutatorowy był narażony na długotrwałe przeciążenie, co doprowadziło do pojawienia się zwarć międzyzwojowych. Proces naprawy silnika polega na wymianie

A. szczotek.

B. łożysk.

C. komutatora.

D. uzwojenia.

Wymiana uzwojenia w silniku komutatorowym jest kluczowym zabiegiem naprawczym, zwłaszcza gdy występują zwarcia międzyzwojowe. Zwarcia te mogą mieć różne przyczyny, w tym długotrwałe przeciążenie, które prowadzi do degradacji izolacji między zwojami. Wymiana uzwojenia polega na demontażu starego uzwojenia oraz nawinięciu nowego, co wymaga precyzyjnych umiejętności oraz znajomości technik nawijania. Uzwojenia są odpowiedzialne za generowanie pola magnetycznego, które napędza wirnik, dlatego ich stan bezpośrednio wpływa na wydajność całego silnika. W praktyce, przed przystąpieniem do wymiany, należy dokładnie zdiagnozować przyczynę uszkodzenia oraz przeprowadzić testy elektryczne, aby upewnić się, że nowe uzwojenie będzie działało poprawnie. Standardy takie jak IEC 60034 dotyczące silników elektrycznych podkreślają znaczenie odpowiednich materiałów izolacyjnych oraz technik montażowych, co zwiększa żywotność i niezawodność silnika. Właściwe podejście do wymiany uzwojenia przyczynia się do minimalizacji ryzyka wystąpienia podobnych problemów w przyszłości.

Pytanie 7

Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?

A. 3 000 mm2

B. 1 000 mm2

C. 2 000 mm2

D. 1 500 mm2

Aby obliczyć powierzchnię czynną tłoka siłownika, należy skorzystać z równania związku między siłą, ciśnieniem i powierzchnią: F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia. W tym przypadku mamy siłę czynną równą 1600 N oraz ciśnienie wynoszące 1 MPa, co odpowiada 1 000 000 Pa. Przekształcamy równanie, aby znaleźć powierzchnię: A = F / P. Po podstawieniu wartości: A = 1600 N / 1 000 000 Pa = 0,0016 m², co po przeliczeniu na milimetry kwadratowe (1 m² = 1 000 000 mm²) daje 1600 mm². Jednak uwzględniając współczynnik sprawności równy 0,8, końcowy wynik wynosi: A = 1600 mm² / 0,8 = 2000 mm². Taka wiedza jest niezbędna w kontekście projektowania i analizy układów hydraulicznych, gdzie dokładność obliczeń ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania systemów. W praktyce, dobrą praktyką jest również przeprowadzenie walidacji wyników przez pomiar rzeczywistych wartości w aplikacjach inżynieryjnych, co pomaga w optymalizacji projektów.

Pytanie 8

Na rysunku przedstawiono wygląd zewnętrzny czujnika i odpowiadający mu symbol graficzny. Jaki to czujnik?

A. Pojemnościowy.

B. Ultradźwiękowy.

C. Optyczny.

D. Indukcyjny.

Czujnik pojemnościowy jest urządzeniem, które wykrywa zmiany w pojemności elektrycznej obiektu i jest szeroko stosowany w różnych aplikacjach automatyki oraz pomiarach. Symbol graficzny przedstawiony na rysunku, składający się z rombu oraz symbolu kondensatora, jednoznacznie wskazuje na ten typ czujnika. Czujniki pojemnościowe są powszechnie wykorzystywane do detekcji obecności obiektów, zwłaszcza w sytuacjach, gdzie tradycyjne metody, takie jak czujniki ultradźwiękowe czy indukcyjne, mogą nie zapewnić odpowiedniej skuteczności. Na przykład, w automatyce przemysłowej czujniki pojemnościowe mogą być używane do monitorowania poziomu cieczy w zbiornikach, gdzie zmiany w poziomie wpływają na pojemność elektryczną. Warto zaznaczyć, że czujniki te charakteryzują się dużą czułością i możliwością detekcji różnorodnych materiałów, co czyni je bardzo wszechstronnymi. W kontekście standardów branżowych, czujniki pojemnościowe są zgodne z normami IEC 60947, co potwierdza ich niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Pytanie 9

Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko

A. zwane efektem Dopplera

B. piezoelektryczne

C. magnetooptyczne (Faradaya)

D. magnotorezystancji (Gaussa)

Zjawisko magnotorezystancji (Gaussa) jest szeroko stosowane w czujnikach przekształcających przemieszczenie liniowe na sygnał elektryczny ze względu na swoją wysoką czułość i precyzję. Magnotorezystancja polega na zmianie oporu elektrycznego materiału w wyniku działania pola magnetycznego. W praktyce, czujniki te mogą być wykorzystane w różnych aplikacjach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. W standardach branżowych, takich jak IEC 61131, podkreśla się znaczenie precyzyjnych pomiarów w systemach automatyzacji, co czyni rozwiązania bazujące na magnotorezystancji preferowanym wyborem. Przykładem może być zastosowanie w czujnikach położenia w silnikach elektrycznych, gdzie dokładne informacje o przemieszczeniu są kluczowe dla efektywności i bezpieczeństwa operacji. Ponadto, magnotorezystancyjne czujniki są odporne na zakłócenia elektromagnetyczne, co zwiększa ich niezawodność w trudnych warunkach przemysłowych. Z tego względu, ich wykorzystanie w nowoczesnych systemach pomiarowych stanowi standard w wielu branżach.

Pytanie 10

Urządzenie do pomiaru o zakresie od 0,1 do 10 m³/s to

A. miernik prędkości

B. czujnik poziomu

C. przepływomierz

D. miernik mętności

Przepływomierz to urządzenie, które służy do pomiaru przepływu cieczy lub gazów w określonym czasie. Miernik o zakresie pomiarowym od 0,1 do 10 m³/s jest typowym przykładem przepływomierza, który znajduje zastosowanie w różnych branżach, takich jak przemysł chemiczny, energetyczny czy wodociągowy. Przepływomierze mogą działać na różnych zasadach, w tym na zasadzie pomiaru różnicy ciśnień, elektromagnetycznych czy ultradźwiękowych. Przykładem zastosowania jest monitoring zużycia wody w systemach wodociągowych, gdzie dokładne pomiary przepływu pomagają w zarządzaniu zasobami oraz w identyfikacji nieszczelności w instalacjach. W kontekście dobrej praktyki, regularna kalibracja przepływomierzy jest kluczowa, aby zapewnić ich dokładność i niezawodność, co jest zgodne z normami ISO 9001 dotyczących zarządzania jakością.

Pytanie 11

Przestrzeń gazowa akumulatora hydraulicznego \( V_O \) została napełniona azotem o ciśnieniu początkowym \( p_0 \). W trakcie powolnego rozładowania przy stałej temperaturze, podczas którego zmieniły się parametry \( p_1 \) i \( V_1 \), obowiązuje zależność

A. \( p_0 \, V_1 = p_1 \, V_O \)

B. \( p_0 \, V_O^{1.4} = p_1 \, V_1^{1.4} \)

C. \( p_0 \, V_O = p_1 \, V_1 \)

D. \( p_0 \, V_1^{1.4} = p_1 \, V_O^{1.4} \)

Wszystkie odpowiedzi inne niż D nie odzwierciedlają prawidłowych zasad dotyczących zachowania gazów w warunkach izotermicznych. Należy zauważyć, że w przypadku gazów idealnych, przy stałej temperaturze, zachowanie ciśnienia i objętości nie jest niezależne, co prowadzi do błędnych wniosków przedstawionych w innych opcjach. Często mylone są pojęcia związane z ciśnieniem i objętością, co skutkuje nieprawidłowym zrozumieniem zależności między tymi parametrami. W praktyce, zrozumienie, że iloczyn ciśnienia i objętości jest stały, jest kluczowe w wielu zastosowaniach inżynieryjnych. Ignorowanie tego może prowadzić do poważnych błędów w projektowaniu systemów hydraulicznych, co w efekcie może generować nieprawidłowe działanie urządzeń oraz potencjalne zagrożenia dla bezpieczeństwa. Niezrozumienie tej zasady może także skutkować nieefektywnym wykorzystaniem energii w systemach, gdzie optymalizacja ciśnienia i objętości jest konieczna dla osiągnięcia maksymalnej wydajności. Dlatego zrozumienie prawa Boyle'a-Mariotte'a oraz jego zastosowanie w praktyce jest niezbędne dla każdego inżyniera czy technika pracującego z systemami gazowymi.

Pytanie 12

Na rysunku przedstawiono sprzęgło

A. podatne.

B. samonastawne.

C. przegubowe.

D. sztywne.

Wybór odpowiedzi dotyczącej sprzęgła sztywnego wskazuje na pewne nieporozumienia dotyczące charakterystyki sprzęgieł mechanicznych. Sprzęgło sztywne, w przeciwieństwie do sprzęgła podatnego, nie pozwala na kompensację odchyleń osiowych ani kątowych, co może prowadzić do szybkiego zużycia komponentów w przypadku niewłaściwego dopasowania wałów. Sprzęgła sztywne są stosowane głównie w sytuacjach, w których precyzyjne połączenie dwóch wałów jest niezbędne, np. w przekładniach o wysokiej wydajności. W przypadku odpowiedzi na sprzęgło samonastawne, również występuje nieporozumienie, ponieważ te urządzenia są zaprojektowane tak, aby automatycznie dostosowywać się do zmieniających się warunków pracy, co nie jest cechą sprzęgieł podatnych. W praktyce, koncepcja sprzęgła samonastawnego odnosi się do mechanizmów, które nie występują w omawianych rozwiązaniach. Z kolei sprzęgło przegubowe, które również jest powiązane z ruchem, nie ma tych samych właściwości elastycznych co sprzęgło podatne. Dlatego zrozumienie różnic między tymi rozwiązaniami jest kluczowe, aby uniknąć błędów w doborze sprzętów do określonych zadań inżynieryjnych. Wybór niewłaściwego typu sprzęgła może prowadzić do zwiększonego zużycia, obciążeń i potencjalnych awarii układu mechanicznego, co podkreśla znaczenie znajomości charakterystyk poszczególnych rozwiązań w inżynierii mechanicznej.

Pytanie 13

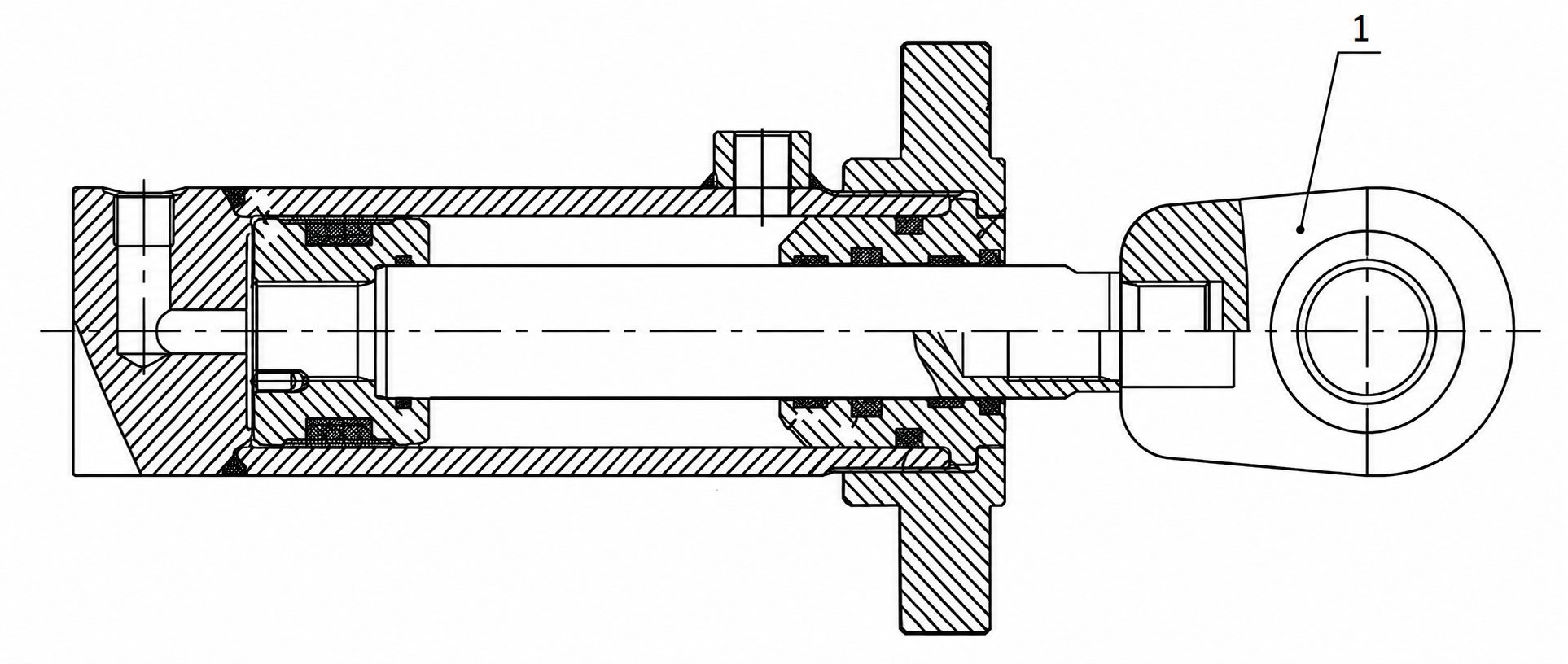

W przedstawionym na rysunku siłowniku element mocujący oznaczony cyfrą 1 to

A. łapa.

B. ucho wahliwe.

C. kołnierz.

D. sworzeń przegubowy.

Element oznaczony cyfrą 1 na rysunku to ucho wahliwe, które jest kluczowym komponentem w konstrukcji siłowników hydraulicznych i pneumatycznych. Ucho wahliwe pozwala na mocowanie siłownika w sposób umożliwiający jego obrót wokół osi, co jest istotne w wielu aplikacjach, takich jak automatykę przemysłową czy robotykę. Dzięki temu siłowniki mogą być skutecznie wykorzystywane w układach, gdzie wymagana jest elastyczność ruchu. Ucho wahliwe wykonuje swoje zadanie zgodnie z normami i standardami branżowymi, takimi jak ISO 6431, które definiują wymagania dotyczące mocowania i pracy siłowników. Przykłady zastosowania obejmują roboty przemysłowe, gdzie siłowniki z uchem wahliwym umożliwiają precyzyjne ruchy manipulatorów, a także w maszynach budowlanych, gdzie zapewnia to stabilność i efektywność operacyjną. Ważne jest, aby dobierać odpowiednie elementy mocujące do zastosowań, aby zapewnić długowieczność i niezawodność systemu.

Pytanie 14

Który zawór należy zamontować w układzie prasy hydraulicznej, wymieniając element oznaczony na schemacie strzałką?

A. Odcinający.

B. Dławiący.

C. Podwójnego sygnału.

D. Szybkiego spustu.

Zawór szybkiego spustu jest kluczowym elementem w układach prasy hydraulicznej, gdyż umożliwia sprawne i szybkie odprowadzenie medium roboczego, co jest istotne podczas pracy z dużymi siłami. Jego zastosowanie pozwala na natychmiastowe zmniejszenie ciśnienia w cylindrze, co jest niezbędne, aby uniknąć uszkodzeń elementów konstrukcyjnych prasy oraz zapewnić bezpieczeństwo operacji. Przykładowo, w procesie podnoszenia i opuszczania ciężkich elementów, zawór szybkiego spustu umożliwia nie tylko efektywne wykonywanie cykli pracy, ale także zwiększa wydajność całego systemu. Zastosowanie tego typu zaworu jest zgodne ze standardami branżowymi, które zalecają zapewnienie szybkiego dostępu do ciśnienia w układach hydraulicznych, co jest kluczowe dla bezpieczeństwa i efektywności pracy. Dzięki jego zastosowaniu prace hydrauliczne stają się bardziej precyzyjne i nie wymagają długiego czasu na dostosowanie ciśnienia, co wpływa na ogólną wydajność produkcji. Zawory szybkiego spustu są powszechnie stosowane w różnych aplikacjach hydraulicznych, w tym w maszynach budowlanych i przemysłowych. Ich właściwe dobranie i montaż są niezbędne dla prawidłowego funkcjonowania całego układu.

Pytanie 15

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. zwarciem dwóch faz.

B. zwarciem jednej fazy z obudową.

C. błędną sekwencją faz.

D. przerwą w jednej z faz.

Kolejność faz w trójfazowym silniku indukcyjnym to naprawdę istotna sprawa, bo ma duży wpływ na to, w którą stronę silnik się obraca. Te silniki działają dzięki wirującemu polu magnetycznemu, które powstaje właśnie przez różnice między fazami w przewodach. Kiedy zamieniasz miejscami fazy A, B i C, pole zmienia kierunek, no i silnik obraca się w drugą stronę. To ma znaczenie w wielu miejscach, jak na przykład przy taśmociągach w fabrykach, gdzie wszystko musi działać jak należy, żeby nie tracić czasu. Jak już coś nie gra z podłączeniem, to można szybko sprawdzić sytuację z miernikiem fazowym, który pokaże, jak to wygląda. Dlatego warto przestrzegać zasad przy podłączaniu silników, bo to ważne dla ich działania i bezpieczeństwa. Bez tego, mogą się pojawić poważne problemy.

Pytanie 16

Zasilacz przedstawiony na fotografii jest montowany na szynie za pomocą

A. zacisku główkowego.

B. śrub.

C. zatrzasków.

D. opaski zaciskowej.

Zastosowanie śrub w montażu urządzeń na szynach DIN jest jedną z najczęściej spotykanych praktyk, jednakże w kontekście zasilaczy, nie jest to podejście optymalne. Śruby wymagają użycia narzędzi do instalacji oraz demontażu, co w przypadku nagłej potrzeby wymiany zasilacza może skutkować żmudnym procesem, ograniczając tym samym czas przestoju systemu. Opaski zaciskowe, mimo że mogą być użyte do mocowania różnych elementów, nie są standardowym rozwiązaniem dla zasilaczy montowanych na szynach DIN. Tego typu mocowanie często nie zapewnia odpowiedniej stabilności oraz może prowadzić do niezamierzonych luzów w połączeniach, co z kolei wpływa na wydajność i bezpieczeństwo instalacji. Zaciski główkowe, podobnie jak opaski zaciskowe, nie są przeznaczone do tego typu montażu. Zastosowanie takich rozwiązań może prowadzić do problemów z utrzymaniem właściwej pozycji urządzenia na szynie, a tym samym do potencjalnych awarii systemu. Warto również zauważyć, że stosowanie różnych metod montażu, które nie są zgodne z przyjętymi standardami branżowymi, może prowadzić do naruszenia norm bezpieczeństwa oraz efektywności energetycznej, co jest kluczowym aspektem w projektowaniu i eksploatacji systemów zasilających.

Pytanie 17

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

A. Termometr.

B. Manometr.

C. Przyłączkę.

D. Zawór.

Manometr jest kluczowym elementem w systemach pneumatycznych i hydraulicznych, który pozwala na dokładne pomiary ciśnienia. W kontekście przedstawionego rysunku otwór między oznaczeniami IN i OUT sugeruje, że jest on przeznaczony specjalnie do podłączenia manometru. Zastosowanie manometru umożliwia monitorowanie i kontrolowanie ciśnienia w systemie, co jest niezbędne dla zachowania bezpieczeństwa i efektywności operacji. W praktyce, manometry mogą być stosowane w różnych aplikacjach, w tym w instalacjach przemysłowych, systemach grzewczych oraz w samochodach, gdzie precyzyjne pomiary ciśnienia mają kluczowe znaczenie dla optymalizacji wydajności i uniknięcia awarii. W branży inżynieryjnej, zgodnie ze standardami ISO 5171, manometry powinny być regularnie kalibrowane w celu zapewnienia ich dokładności, co podkreśla znaczenie ich prawidłowego montażu. Dlatego zainstalowanie manometru w tym otworze jest zgodne z najlepszymi praktykami oraz standardami branżowymi.

Pytanie 18

Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego

A. pochającego jednostronnego działania.

B. udarowego.

C. mieszkowego.

D. ciągnącego jednostronnego działania.

Poprawna odpowiedź to siłownik pneumatyczny jednostronnego działania, co jest zgodne z przedstawionym symbolem graficznym. Siłowniki jednostronnego działania są wykorzystywane w aplikacjach, gdzie potrzebna jest siła w jednym kierunku, a powrót do pozycji wyjściowej jest realizowany za pomocą sprężyny. Przykładem zastosowania takich siłowników są systemy automatyki przemysłowej, gdzie często stosuje się je do podnoszenia lub przesuwania elementów. Ich konstrukcja pozwala na efektywną pracę, zmniejszając jednocześnie zużycie energii. W branży pneumatycznej standardy, takie jak ISO 6431, definiują konkretne wymiary i parametry dla takich siłowników, co zapewnia ich wymienność oraz ułatwia projektowanie systemów. Dlatego zrozumienie symboli graficznych siłowników jest kluczowe dla inżynierów pracujących nad projektami związanymi z automatyką i pneumatyka, co podkreśla znaczenie właściwego odczytywania schematów.

Pytanie 19

Jakie narzędzie powinno się zastosować do przygotowania przewodu LgY 0,75 mm2 przed jego montażem w listwie zaciskowej?

A. Klucz dynamometryczny

B. Klucz płaski

C. Zaciskarkę tulejek

D. Zaciskarkę konektorów

Wybór klucza płaskiego lub klucza dynamometrycznego do przygotowania przewodu LgY 0,75 mm² do montażu w listwie zaciskowej jest nieodpowiedni, ponieważ narzędzia te nie są przeznaczone do wykonywania połączeń elektrycznych. Klucz płaski jest używany głównie do luzowania lub dokręcania nakrętek i śrub, co nie ma zastosowania w kontekście zaciskania przewodów. Z kolei klucz dynamometryczny, który służy do precyzyjnego dokręcania połączeń z określonym momentem obrotowym, również nie ma zastosowania w procesie przygotowania przewodów do montażu w listwie zaciskowej. W przypadku połączeń elektrycznych kluczowe jest zapewnienie odpowiedniej struktury połączenia, co osiąga się jedynie za pomocą narzędzi dedykowanych do tego celu, a nie standardowych narzędzi mechanicznych. Wybór niewłaściwego narzędzia może prowadzić do słabych połączeń, co skutkuje podwyższoną rezystancją i ryzykiem awarii instalacji. Zaciskarka konektorów, chociaż może wydawać się lepszym wyborem, nie jest odpowiednia w kontekście przewodów LgY, które wymagają specyficznego typu zaciskania. Podsumowując, nieprzemyślane podejście do doboru narzędzi może prowadzić do poważnych błędów, które zagrażają zarówno efektywności instalacji, jak i bezpieczeństwu użytkowników.

Pytanie 20

Na przedstawionym schemacie zawór oznaczony cyfrą 3 odpowiada za

A. swobodny przepływ cieczy roboczej w zbiorniku 2.

B. zabezpieczenie przed nadmiernym wzrostem ciśnienia.

C. odłączenie pompy 1 od siłownika 5.

D. ustawienie wartości ciśnienia cieczy roboczej w układzie.

Zawór oznaczony cyfrą 3 na schemacie pełni kluczową rolę jako zawór bezpieczeństwa, znany również jako zawór przelewowy. Jego podstawowym zadaniem jest ochrona układu hydraulicznego przed niebezpiecznym wzrostem ciśnienia, co może prowadzić do uszkodzenia elementów układu lub zagrażać bezpieczeństwu użytkowników. Działanie tego zaworu polega na automatycznym odprowadzeniu nadmiaru cieczy do zbiornika, gdy ciśnienie w układzie przekroczy ustaloną wartość. W praktyce, takie rozwiązanie jest niezbędne w wielu systemach hydraulicznych, gdzie stabilność ciśnienia jest kluczowa dla ich prawidłowego funkcjonowania. Przykładowo, w urządzeniach budowlanych, takich jak koparki czy ładowarki, zawory bezpieczeństwa chronią przed awariami, które mogłyby powstać w wyniku nadmiernego ciśnienia, zapewniając tym samym nieprzerwaną pracę oraz bezpieczeństwo operacji. Zgodnie z normami branżowymi, instalowanie zaworów bezpieczeństwa w układach hydraulicznych jest nie tylko standardem, ale również wymogiem prawnym, co potwierdza ich znaczenie w zapewnieniu bezpieczeństwa w miejscu pracy.

Pytanie 21

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.

Zasilanie [VDC]	15÷30 (sygn. wyj. 0÷10 V) 10÷30 (sygn. wyj. 0÷5 V) 5÷12 (sygn. wyj. 0÷3 V) 10÷36 (sygn. wyj. 4÷20 mA)
Sygnały wyjściowe	4÷20 mA 0÷10 V, 0÷5 V, 1÷5 V 0÷3 V (low-power) Możliwe jest również wykonanie przetworników z dowolnym napięciowym sygnałem wyjściowym, mniejszym od 0÷10 V (np. 0÷4 V, 2÷8 V itp.)

A. 15÷30 VDC

B. 10÷30 VDC

C. 5÷12 VDC

D. 10÷36 VDC

Wybór napięcia zasilania 10÷36 VDC dla przetwornika różnicy ciśnień jest zgodny z jego wymaganiami technicznymi. Przetworniki ciśnienia z prądowym sygnałem wyjściowym 4-20 mA wymagają odpowiedniego zasilania, aby zapewnić poprawne funkcjonowanie i dokładność odczytów. Wartość napięcia zasilania powinna być zgodna z danymi katalogowymi, które wskazują, że zasilanie w zakresie 10÷36 VDC jest optymalne. Przykładem zastosowania takich przetworników są systemy automatyki przemysłowej, w których monitoruje się ciśnienie w procesach technologicznych. W takich przypadkach, nieodpowiednie napięcie zasilania mogłoby prowadzić do zniekształceń sygnałów wyjściowych, co z kolei wpływa na dokładność monitorowania i kontrolowania procesów. Ponadto, zgodnie z normami branżowymi, dostosowanie zasilania do wymagań urządzenia jest kluczowym aspektem zapewnienia niezawodności i trwałości systemów pomiarowych.

Pytanie 22

Na podstawie tabeli określ, które czynności konserwacyjne powinny być wykonywane tylko raz w roku.

	Czynność	Cykle
Łożyska	Kontrolowanie temperatury	Co godzinę
	Smarowanie	Dwa razy w roku
	Czyszczenie	Raz w roku
	Kontrola stanu	Raz w roku
Dławnica	Kontrolowanie temperatury	Co godzinę
	Kontrolowanie swobody ruchu	Dwa razy w roku
	Smarowanie śrub i nakrętek	Dwa razy w roku
Wycieki	Kontrola	Co godzinę
Ciśnieniomierz	Odczyt stanu	Co godzinę
Ciśnieniomierz	Kalibracja	Raz w roku
Przepływomierz	Odczyt stanu	Co godzinę
Przepływomierz	Kalibracja	Raz w roku

A. Kontrola temperatury dławnicy i łożysk.

B. Kalibracja przyrządów pomiarowych.

C. Kontrola ciśnienia i natężenia przepływu.

D. Smarowanie łożysk.

Kalibracja przyrządów pomiarowych, takich jak ciśnieniomierze czy przepływomierze, jest kluczowym elementem zapewnienia dokładności pomiarów w różnych procesach przemysłowych. Czynność ta powinna być przeprowadzana raz w roku, aby upewnić się, że urządzenia działają zgodnie z określonymi normami. W przypadku instrumentów pomiarowych, nieprawidłowe wskazania mogą prowadzić do poważnych konsekwencji, takich jak błędne monitorowanie ciśnienia lub przepływu, co z kolei może wpływać na efektywność produkcji lub bezpieczeństwo operacji. Przy kalibracji często stosuje się wzorce odniesienia, które spełniają międzynarodowe standardy, aby zapewnić, że wyniki są wiarygodne. Przykładowo, w przemyśle chemicznym, regularna kalibracja przyrządów pomiarowych jest wymagana przez standardy ISO, co zapewnia zgodność z regulacjami i minimalizuje ryzyko niezgodności produkcji.

Pytanie 23

Jakie źródła energii zasilania powinny być doprowadzone do napędu mechatronicznego, którego schematy przedstawiono na rysunkach?

A. Pneumatyczne 3 bary, elektryczne 24 V AC i 3x400 V DC

B. Hydrauliczne 3 bary, elektryczne 24 V DC i 3x400 V AC

C. Hydrauliczne 3 bary, elektryczne 24 V AC i 3x400 V DC

D. Pneumatyczne 3 bary, elektryczne 24 V DC i 3x400 V AC

Dobra robota z wyborem odpowiedzi dotyczącej zasilania pneumatycznego 3 bary, elektrycznego 24 V DC i 3x400 V AC! To naprawdę odpowiada wymaganiom ze schematu napędu mechatronicznego. Zasilanie pneumatyczne jest kluczowe, bo to ono napędza siłowniki pneumatyczne, a 3 bary to standardowe ciśnienie, które można spotkać w przemyśle. Jeśli chodzi o 24 V DC, to jest to bardzo popularne w automatyce, szczególnie w układach sterujących, jak PLC. Dzięki temu napięciu można zapewnić stabilną i bezpieczną pracę komponentów, co jest mega ważne. A napięcie 3x400 V AC? Nic dziwnego, że jest często stosowane przy silnikach elektrycznych, gdzie potrzeba większej mocy, zwłaszcza przy dużych obciążeniach. Takie zasilanie sprawia, że silniki działają efektywnie i można łatwo kontrolować moment obrotowy oraz prędkość. Ogólnie, takie podejście zapewnia nie tylko efektywność, ale i zgodność z normami bezpieczeństwa, co jest nie do przecenienia.

Pytanie 24

Przez jaki element manipulatora realizowane są różne operacje manipulacyjne?

A. Regulatora

B. Chwytaka

C. Silnika

D. Sondy

Chwytak jest kluczowym elementem w systemach manipulacyjnych, odpowiedzialnym za wykonywanie operacji manipulacyjnych. Jego zadaniem jest chwytanie, przenoszenie i wydawanie obiektów w zadanych lokalizacjach, co jest fundamentalne w automatyzacji procesów produkcyjnych i logistycznych. Chwytaki mogą mieć różne formy, takie jak chwytaki pneumatyczne, elektryczne czy hydrauliczne, co pozwala na dostosowanie ich do specyfiki manipulowanych obiektów. Przykładowo, w przemyśle motoryzacyjnym chwytaki są wykorzystywane do montażu komponentów, gdzie precyzyjne i szybkie operacje są kluczowe dla efektywności produkcji. W praktyce, dobór odpowiedniego chwytaka wymaga analizy właściwości manipulowanych przedmiotów, takich jak ich waga, kształt i materiał, co jest zgodne z dobrą praktyką projektowania systemów automatyzacji. Standardy, takie jak ISO 9283, dotyczące oceny wydajności chwytaków, są również istotne, zapewniając ich odpowiednią funkcjonalność w zastosowaniach industrialnych.

Pytanie 25

Do połączeń spoczynkowych trwałych nie wlicza się

A. spawania

B. nitowania

C. klejenia

D. kołkowania

Kołkowanie to technika łączenia elementów, która nie tworzy połączeń spoczynkowych nierozłącznych. W przeciwieństwie do spawania, klejenia czy nitowania, kołkowanie polega na wprowadzeniu kołków w otwory w elementach, co pozwala na ich łatwe zdemontowanie. To podejście jest często stosowane w konstrukcjach, gdzie wymagana jest możliwość demontażu w przyszłości, jak na przykład w budownictwie modułowym. W praktyce oznacza to, że kołkowane połączenia mogą być używane w miejscach, gdzie zachodzi potrzeba konserwacji lub wymiany komponentów bez konieczności uszkadzania całej struktury. Zgodnie z normami ISO oraz PN, kołkowanie odbywa się z zachowaniem odpowiednich tolerancji wymiarowych i materiałowych, co zapewnia ich niezawodność i bezpieczeństwo. Warto również zauważyć, że kołkowanie jest jedną z metod stosowanych w różnych branżach, w tym w motoryzacji i konstrukcjach stalowych, gdzie elastyczność w montażu jest kluczowa.

Pytanie 26

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

A. 7,5 V

B. 3,0 V

C. 10,0 V

D. 4,5 V

Odpowiedzi, które wskazują na wartości 4,5 V, 3,0 V oraz 10,0 V, opierają się na błędnych założeniach dotyczących proporcjonalności pomiędzy ciśnieniem a napięciem wyjściowym przetwornika. Niektóre z tych odpowiedzi mogą sugerować, że skala pomiarowa nie jest liniowa, co jest niezgodne z rzeczywistością, ponieważ w podanym przypadku przetwornik ma wyraźnie określoną liniową charakterystykę. Na przykład, wartość 4,5 V mogłaby sugerować, że przy ciśnieniu 337,5 kPa napięcie wynosiłoby 4,5 V, co jest błędne, ponieważ nie uwzględnia proporcji całego zakresu pomiarowego. Z kolei wartość 3,0 V implikuje znacznie niższe ciśnienie, co również byłoby błędnym wnioskiem. Natomiast 10,0 V oznaczałoby, że ciśnienie osiągnęło maksymalny poziom 600 kPa, co nie ma miejsca w przypadku analizowanego ciśnienia 450 kPa. Kluczowym błędem w rozumowaniu jest brak zrozumienia liniowości przetwornika. Ważne jest, aby w takich zadaniach zawsze obliczać wartości na podstawie zdefiniowanej skali i proporcjonalności. Nieodpowiednie podejście do analizy wyników może prowadzić do niepoprawnych decyzji w zastosowaniach inżynieryjnych oraz nieprawidłowego funkcjonowania systemów, co może mieć poważne konsekwencje w kontekście bezpieczeństwa i efektywności operacyjnej.

Pytanie 27

Przed przystąpieniem do wymiany zaworu elektropneumatycznego, który jest sterowany przez PLC, należy zająć się zasilaniem pneumatycznym.

A. dezaktywować zasilanie pneumatyczne, odłączyć przewody od cewki elektrozaworu i przewody

B. odłączyć przewody zasilające sterownik oraz przewody pneumatyczne od elektrozaworu

C. wprowadzić sterownik PLC w tryb STOP, odłączyć zasilanie elektryczne oraz pneumatyczne układu

D. wyłączyć dopływ sprężonego powietrza, odłączyć siłownik oraz wyłączyć PLC

Poprawna odpowiedź wskazuje na kluczowe etapy przygotowania do wymiany zaworu elektropneumatycznego, który jest zintegrowany z systemem sterowania PLC. Wprowadzenie sterownika PLC w tryb STOP jest niezbędne, aby zapobiec niekontrolowanemu działaniu systemu podczas przeprowadzania prac serwisowych. Wyłączenie zasilania elektrycznego oraz pneumatycznego całego układu eliminuje ryzyko wystąpienia niebezpiecznych sytuacji, takich jak przypadkowe uruchomienie czy wyciek sprężonego powietrza, co mogłoby prowadzić do uszkodzeń sprzętu lub zagrożenia dla operatorów. Dobrym przykładem jest procedura serwisowa w przemyśle automatyzacyjnym, gdzie przed wymianą komponentów pneumatycznych zawsze stosuje się blokady i procedury bezpieczeństwa, zgodne z normami ISO 13849, które regulują bezpieczeństwo maszyn. Praktyczne zastosowanie tej wiedzy zwiększa bezpieczeństwo operacji oraz efektywność pracy, minimalizując ryzyko awarii i wypadków.

Pytanie 28

Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do n_n?

A. Napięciem przyłożonym do obwodu twornika

B. Rezystancją w obwodzie wzbudzenia

C. Napięciem przyłożonym do obwodu wzbudzenia

D. Rezystancją w obwodzie twornika

Rezystancja w obwodzie wzbudzenia silnika obcowzbudnego prądu stałego wpływa na siłę pola magnetycznego, co z kolei oddziałuje na moment obrotowy silnika. Zwiększenie rezystancji w tym obwodzie prowadzi do zmniejszenia prądu wzbudzenia, co skutkuje osłabieniem pola magnetycznego i może prowadzić do obniżenia momentu obrotowego przy danej wartości napięcia. Takie podejście może być stosowane w niektórych sytuacjach, ale nie zapewnia efektywnej regulacji prędkości w szerokim zakresie. Zwiększenie rezystancji w obwodzie twornika również nie jest właściwym rozwiązaniem, ponieważ prowadzi do strat mocy oraz obniżenia sprawności energetycznej silnika. Działania te mogą prowadzić do nieefektywnego działania, zwłaszcza w aplikacjach wymagających dynamicznej regulacji prędkości. Warto zwrócić uwagę, że stosowanie napięcia przyłożonego do obwodu wzbudzenia może wprowadzać dodatkowe problemy, takie jak trudności w uzyskaniu stabilnej pracy silnika w niższych prędkościach, co czyni tę metodę niepraktyczną. W kontekście najlepszych praktyk inżynieryjnych, należy unikać podejść, które nie gwarantują pełnej kontroli nad parametrami pracy silnika, a także mogą prowadzić do nadmiernych strat energetycznych i złożoności w implementacji systemu. Ostatecznie, wybór odpowiedniej metody regulacji prędkości powinien być oparty na analizie wymagań aplikacji oraz efektywności energetycznej.

Pytanie 29

Wartość mocy czynnej wskazana przez watomierz wynosi

A. 130 W

B. 65 W

C. 325 W

D. 500 W

Wybór innej wartości mocy czynnej, takiej jak 500 W, 130 W czy 65 W, jest wynikiem błędnej interpretacji odczytu watomierza. Odczyt 500 W sugeruje, że mierzone urządzenie zużywa znacznie więcej energii, niż wskazane na zdjęciu, co może prowadzić do niewłaściwej oceny wydajności urządzenia. Odpowiedź 130 W sugeruje zbyt niski poziom zużycia energii, który jest niewłaściwy w kontekście pomiaru, który wykazuje moc czynna na poziomie 325 W. Z kolei wartość 65 W, mogąca wynikać z niepełnego zrozumienia działania watomierza, nie uwzględnia rzeczywistego obciążenia, jakie generuje urządzenie. Często popełnia się błąd w ocenie mocy czynnej jako mocy biernej lub pozornej; jednak te wartości są różne i wymagają innego podejścia do obliczeń. Przy pomiarach mocy czynnej kluczowe jest zrozumienie, że jedynie odczyt rzeczywistej mocy czynnika jest istotny, co potwierdzają standardy branżowe, takie jak PN-IEC 62053, dotyczące mocy czynnej. W praktyce, wiedza o mocy czynnej jest niezbędna do efektywnego zarządzania energią w instalacjach elektrycznych, co wpływa na koszty eksploatacji oraz zmniejszenie emisji zanieczyszczeń.

Pytanie 30

Toczenie powierzchni czołowej przedstawia ilustracja

A. 4.

B. 3.

C. 1.

D. 2.

Toczenie powierzchni czołowej jest kluczowym procesem obróbczo-skrawającym, który znajduje zastosowanie w wielu branżach, takich jak przemysł motoryzacyjny czy lotniczy. Poprawna odpowiedź to ilustracja nr 3, na której narzędzie toczenia jest ustawione prostopadle do osi obrotu obrabianego przedmiotu. To ustawienie umożliwia skuteczne usuwanie materiału, co jest niezbędne dla uzyskania precyzyjnych wymiarów i gładkich powierzchni. W praktyce, toczenie powierzchni czołowej jest często wykorzystywane do formowania końców wałów, co jest istotne dla ich dalszego montażu w zespołach mechanicznych. W kontekście standardów branżowych, toczenie powinno być realizowane zgodnie z normami ISO, które określają metody pomiaru oraz wymagania dotyczące jakości wyrobów. Stosowanie odpowiednich parametrów obróbczych, takich jak prędkość skrawania czy posuw, jest kluczowe dla zapewnienia efektywności procesu oraz długowieczności narzędzi skrawających. Wiedza na temat toczenia powierzchni czołowej jest zatem nie tylko teoretyczna, ale ma praktyczne zastosowanie w codziennym inżynierskim życiu.

Pytanie 31

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

A. Rotametr należy montować w pozycji pionowej z przepływem czynnika z dołu do góry.

B. Rotametr należy montować w pozycji poziomej z przepływem czynnika z prawej do lewej.

C. Rotametr należy montować w pozycji poziomej z przepływem czynnika z lewej do prawej.

D. Rotametr należy montować w pozycji pionowej z przepływem czynnika z góry do dołu.

Nieprawidłowy montaż rotametru w pozycji poziomej lub w odwrotnym kierunku przepływu może prowadzić do wielu poważnych konsekwencji. W przypadku montażu w pozycji poziomej, ciśnienie hydrostatyczne oraz siły grawitacji nie działają w sposób, który pozwala na precyzyjne pomiaru przepływu. Możliwe jest, że wirnik rotametru nie porusza się w odpowiedni sposób, co prowadzi do błędnych wskazań. W przypadku próby montażu z przepływem czynnika z góry do dołu, rotametr mógłby działać na zasadzie przeciwnej do zamierzonej, co skutkowałoby dodatkowo zafałszowaniem odczytów. Niezrozumienie zasady działania tych urządzeń często prowadzi do mylnych wniosków i niewłaściwego stosowania, co może generować nieefektywność procesów oraz ryzyko dla bezpieczeństwa. Aby uniknąć takich problemów, kluczowe jest, aby zawsze odnosić się do dokumentacji technicznej oraz standardów jakości, które jasno określają wymagania dotyczące instalacji rotametru. Zamiast podejmować decyzje na podstawie intuicji lub doświadczenia, warto korzystać z popartych dowodami praktyk, które zapewniają minimalizację błędów oraz maksymalizują efektywność pomiarów.

Pytanie 32

Jaka jest maksymalna wartość podciśnienia, które może być doprowadzone do zaworu o danych znamionowych zamieszczonych w tabeli?

MS-18-310/2-HN
Zawory elektromagnetyczne 3/2 G1/8
Średnica nominalna : 1,4 mm
Ciśnienie pracy : -0,95 bar...8 bar
Czas zadziałania : 12 ms
Temperatura pracy : -10°C...+70°C
Zabezpieczenie : IP 65 EN 60529
Napięcie sterujące : 12V DC - 230V AC

A. 2 bary.

B. 0,95 bara.

C. 1 bar.

D. 0,75 bara.

Maksymalna wartość podciśnienia, którą może przyjąć zawór, wynosi 0,95 bara, co jest wyraźnie wskazane w tabeli danych znamionowych dla modelu zaworu MS-18-310/2-HN. W praktyce oznacza to, że zawór może efektywnie działać w szerokim zakresie ciśnień, od -0,95 bara do 8 barów. Takie parametry są kluczowe w projektowaniu systemów, w których stosuje się zawory, ponieważ zrozumienie limitów pracy zaworu pozwala na uniknięcie awarii i zapewnienie jego długotrwałej funkcjonalności. Podciśnienie w zakresie 0,95 bara jest typowe w zastosowaniach przemysłowych, takich jak systemy wentylacyjne czy pompy próżniowe, gdzie kontrolowanie ciśnienia ma kluczowe znaczenie dla efektywności operacyjnej. Warto również pamiętać, że przy wyborze zaworu należy kierować się standardami branżowymi, takimi jak norma ISO 9001, które podkreślają znaczenie dokładnych danych technicznych w celu zapewnienia odpowiedniej jakości i bezpieczeństwa pracy urządzeń.

Pytanie 33

Na rysunku przedstawiono zrzut ekranu i ustawienia oscyloskopu. Jaka jest amplituda sygnału przedstawionego na ekranie?

A. 6V

B. 2V

C. 4V

D. 8V

Poprawna odpowiedź to 4V, ponieważ amplituda sygnału na oscyloskopie jest definiowana jako maksymalne wychylenie sygnału od wartości zerowej. W przypadku przedstawionego sygnału, który wychyla się o 2 kratki zarówno nad, jak i pod linią zerową, przy ustawieniu skali 2V na kratkę, obliczenie amplitudy sygnału jest proste. Każda kratka reprezentuje 2V, co oznacza, że 2 kratki nad i 2 kratki pod linią zerową dają łącznie amplitudę 4V. W praktyce, znajomość amplitudy sygnału jest kluczowa w wielu zastosowaniach inżynieryjnych, na przykład w analizie sygnałów audio, diagnostyce elektronicznej czy ocenie wydajności układów elektronicznych. Jest to standardowa procedura w pracy z oscyloskopem i zrozumienie tego pojęcia jest niezbędne dla poprawnej interpretacji pomiarów. Używając oscyloskopu, inżynierowie mogą określać właściwości sygnałów, co ma kluczowe znaczenie w projektowaniu systemów elektronicznych oraz w rozwiązywaniu problemów w układach elektronicznych.

Pytanie 34

Moc wyjściowa zasilacza przedstawionego na rysunku wynosi

A. 12 W

B. 120 W

C. 240 W

D. 24 W

Moc wyjściowa zasilacza wynosi 120 W, co można obliczyć przy użyciu wzoru P = U x I, gdzie P to moc, U to napięcie, a I to natężenie prądu. W tym przypadku mamy zasilacz o napięciu wyjściowym 12 V i natężeniu 10 A. Po podstawieniu wartości otrzymujemy P = 12 V x 10 A = 120 W. Zrozumienie tej zależności jest kluczowe w praktyce, szczególnie w kontekście zastosowań elektronicznych, gdzie dobór odpowiedniego zasilacza ma istotne znaczenie dla stabilności pracy urządzeń. W przemyśle elektronicznym stosuje się standardy, takie jak IEC 61000, które regulują kwestie związane z zasilaniem urządzeń. Prawidłowy dobór mocy zasilacza pozwala na uniknięcie uszkodzeń urządzeń oraz zapewnia ich wydajną pracę. Wysokiej jakości zasilacze są niezbędne w projektach, gdzie stabilność zasilania jest kluczowa, na przykład w systemach audio czy komputerowych.

Pytanie 35

Ile wynosi wartość pojemności kondensatora, przedstawionego na ilustracji?

A. 474 nF

B. 470 μF

C. 470 nF

D. 474 μF

Wybór odpowiedzi 474 nF, 474 μF lub 470 μF wskazuje na nieporozumienie w zakresie interpretacji oznaczeń kondensatorów. W przypadku kondensatora oznaczonego jako "474" kluczowe jest właściwe zrozumienie, jak odczytywać wartość pojemności. Odpowiedzi te mogą wynikać z pomyłki przy interpretacji cyfry "4" jako wskazania wartości w nanofaradach lub mikrofaradach zamiast jako mnożnika, co jest typowe dla tego rodzaju kondensatorów. Dodatkowo, 474 μF jest wartością nieproporcjonalnie dużą w kontekście typowych zastosowań kondensatorów o oznaczeniu trzycyfrowym, co mogło prowadzić do błędnych konkluzji. Typowe błędy myślowe obejmują mylenie jednostek miary, co może być wynikiem braku zrozumienia różnic między nanofaradami a mikrofaradami. Bez prawidłowego odczytu wartości nie można skutecznie projektować układów elektronicznych, co jest fundamentalne w inżynierii elektroniki. W kontekście praktycznym, niepoprawne wartości mogą prowadzić do awarii układów lub niesprawności urządzeń, co podkreśla znaczenie dokładności w pracy z komponentami elektronicznymi.

Pytanie 36

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

A. Zamiana prądu przemiennego na prąd stały.

B. Filtrowanie zakłóceń napięcia sieciowego.

C. Obniżanie napięcia sieciowego.

D. Zamiana prądu stałego na prąd przemienny.

Zrozumienie funkcji elementów elektronicznych jest kluczowe dla poprawnego rozwiązywania zagadnień z zakresu elektroniki. W przypadku błędnych odpowiedzi, warto zwrócić uwagę na różnice między pojęciami prądu zmiennego a prądem stałym oraz na funkcje różnych komponentów. Twierdzenie, że element ten służy do filtrowania zakłóceń napięcia sieciowego, pokazuje nieporozumienie w zakresie zastosowania mostka prostowniczego. Filtrowanie zakłóceń to zadanie, które przypisuje się układom filtrów, a nie prostownikom. Z kolei stwierdzenie, że mostek prostowniczy obniża napięcie, jest mylne, ponieważ jego rola polega na konwersji, a nie na redukcji wartości napięcia. Odpowiedzi sugerujące zamianę prądu stałego na prąd przemienny również są błędne, ponieważ to zadanie jest realizowane przez inwertery, a nie prostowniki. Popularnym błędem myślowym jest mylenie tych funkcji, co często wynika z niepełnego zrozumienia działania urządzeń elektronicznych. W praktyce, aby skutecznie stosować różne elementy w obwodach elektrycznych, konieczne jest głębsze poznanie ich specyfiki oraz standardów, które regulują ich użycie. Dobrą praktyką jest również studiowanie schematów blokowych, które ukazują, jak poszczególne komponenty współdziałają w szerszym kontekście, co może pomóc w uniknięciu pomyłek w przyszłości.

Pytanie 37

Który element silnika oznaczono cyfrą 1?

A. Wirnik.

B. Zacisk.

C. Stojan.

D. Komutator.

Element oznaczony cyfrą 1 na zdjęciu to komutator, który jest kluczowym komponentem w silnikach prądu stałego. Jego główną funkcją jest zmiana kierunku przepływu prądu w uzwojeniu wirnika, co pozwala na stałe obracanie się wirnika w jednym kierunku. Komutator składa się z segmentów wykonanych z miedzi, które są oddzielone od siebie materiałem izolacyjnym. Taki układ zapewnia, że podczas obrotu wirnika prąd zmienia kierunek w odpowiednich momentach, co jest niezbędne do utrzymania ciągłego ruchu. Dobrze zaprojektowany komutator zwiększa efektywność silnika oraz jego żywotność, co jest kluczowe w zastosowaniach przemysłowych. W standardach branżowych, takich jak IEC 60034, podkreśla się znaczenie jakości materiałów używanych do produkcji komutatorów, aby zminimalizować straty energii i zapewnić długotrwałą pracę urządzenia. W praktyce, komutatory są również poddawane regularnym przeglądom i konserwacji, aby utrzymać ich sprawność operacyjną, co stanowi dobre praktyki w zarządzaniu sprzętem elektrycznym.

Pytanie 38

Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?

A. C.

B. B.

C. A.

D. D.

Poprawna odpowiedź to element oznaczony literą A, którym jest wyłącznik nadprądowy trójfazowy o charakterystyce B i prądzie znamionowym 16A. Wyłączniki nadprądowe są kluczowym elementem w systemach elektrycznych, ponieważ zabezpieczają obwody przed przeciążeniem oraz zwarciem. W przypadku przeciążenia, wyłącznik automatycznie rozłącza obwód, zapobiegając uszkodzeniom urządzeń oraz pożarom. W schemacie zaznaczone miejsce wymaga zastosowania wyłącznika odpowiedniego dla trójfazowego układu z prądem znamionowym 16A. W praktyce, dobór wyłącznika powinien być uzależniony od charakterystyki obciążenia, rodzaju instalacji oraz wymagań normatywnych, takich jak PN-IEC 60947-2. Zastosowanie wyłącznika o charakterystyce B jest standardem w obiegach z dużymi przyrządami startowymi, gdyż zapewnia odpowiednią ochronę w trakcie rozruchu. Wiedza na temat doboru wyłączników nadprądowych jest niezbędna dla każdego elektryka oraz inżyniera zajmującego się projektowaniem instalacji elektrycznych.

Pytanie 39

Który adres IP ma urządzenie służące do wizualizacji procesu sterowania systemem mechatronicznym, obsługiwanym przez sterowniki PLC, pracujące w sieci Ethernet, której strukturę przedstawiono na rysunku.

A. 192.168.0.50

B. 192.168.0.45

C. 192.168.0.1

D. 192.168.0.55

Poprawna odpowiedź to 192.168.0.50, ponieważ według rysunku przedstawiającego strukturę sieci Ethernet, adres ten jest przypisany do urządzenia HMI (Human-Machine Interface), które służy do wizualizacji i sterowania procesem w systemie mechatronicznym. W kontekście systemów automatyki, HMI odgrywa kluczową rolę w interakcji użytkownika z maszynami i procesami, umożliwiając monitorowanie, kontrolowanie oraz zarządzanie danymi w czasie rzeczywistym. Zastosowanie właściwego adresu IP w sieci Ethernet jest fundamentalne dla zapewnienia komunikacji pomiędzy różnymi komponentami systemu, w tym kontrolerami PLC i serwerami. Zasadniczo, przyporządkowanie adresów IP do urządzeń powinno być zgodne z zasadami planowania adresacji w sieciach komputerowych, co obejmuje eliminowanie konfliktów adresowych oraz zapewnienie odpowiedniej struktury logicznej. W praktyce, znajomość odpowiednich adresów IP jest niezbędna dla inżynierów automatyki i techników, aby efektywnie diagnozować problemy i konfigurować systemy. Wiedza ta jest szczególnie ważna w kontekście integracji systemów, gdzie błędne przypisanie adresów może prowadzić do poważnych zakłóceń w pracy całego systemu.

Pytanie 40

Po wymianie łożysk należy przykręcić pokrywę łożyska śrubami metrycznymi M6x80. Wskaż na podstawie tabeli, jaka powinna być wartość momentu dociągającego.

Nazwa elementu	Moment dociągający dla śrub [Nm]
Nazwa elementu	M5	M6	M8	M10	M12	M16	M20
Tabliczka łożyska	-	-	25	45	75	170	275
Pokrywa łożyska	5	8	15	20	20	-	-
Skrzynka zaciskowa	-	4	7,5	12,5	-	20	-

A. 15 Nm

B. 4 Nm

C. 8 Nm

D. 25 Nm

Moment dociągający śrub M6x80 wynoszący 8 Nm jest zgodny z normami branżowymi dotyczącymi montażu łożysk. Właściwie dobrany moment pozwala na odpowiednie przyleganie elementów oraz zapobiega ich luzowaniu się w trakcie eksploatacji. Przykręcanie pokrywy łożyska z właściwym momentem jest kluczowe dla zapewnienia trwałości i stabilności całej konstrukcji. Zbyt niski moment dociągający może prowadzić do luzów, co w konsekwencji może powodować uszkodzenia łożysk oraz innych komponentów. Z kolei zbyt wysoki moment może prowadzić do uszkodzenia gwintów lub deformacji elementów, co również wpływa negatywnie na funkcjonowanie maszyny. Dlatego ważne jest, aby stosować się do zaleceń producenta oraz norm technicznych przy dokręcaniu elementów. Przykłady zastosowania tej wiedzy obejmują montaż łożysk w silnikach, skrzyniach biegów oraz innych mechanizmach, gdzie precyzyjne dociąganie śrub ma kluczowe znaczenie dla bezpieczeństwa i wydajności.

Rozpocznij nowy egzamin

Powrót do strony głównej
