Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 13 maja 2026 09:45
Data zakończenia: 13 maja 2026 10:00

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podczas jazdy pojawia się informacja o nieprawidłowym działaniu systemu ESP. Przyczyną nieprawidłowego działania tego układu może być

A. uszkodzenie w układzie czujników ABS.

B. nieprawidłowa praca obrotomierza.

C. nieprawidłowa geometria układu kierowniczego.

D. nieprawidłowa praca prędkościomierza.

Temat działania systemu ESP jest dość złożony i często można się pomylić, analizując przyczyny jego nieprawidłowego funkcjonowania. Zacznijmy od czujników ABS. Owszem, ESP korzysta z danych z tych czujników, ale jeśli występuje problem typowo związany z układem ABS, to najczęściej pojawia się też osobna kontrolka ABS i komunikaty o błędach hamulców, a nie stricte ESP. Często spotykam się z myśleniem, że każda awaria czujnika prędkości koła wywoła od razu błąd ESP, ale według praktyki warsztatowej systemy są już na tyle zaawansowane, że rozróżniają błędy i informują o nich osobno. Prędkościomierz i obrotomierz natomiast nie są bezpośrednio powiązane z działaniem ESP. Prędkościomierz to wskaźnik dla kierowcy i nawet przy jego awarii same systemy bezpieczeństwa nadal mogą pracować poprawnie, bo korzystają z własnych, bardziej precyzyjnych czujników. Obrotomierz wskazuje tylko obroty silnika – ESP nie wykorzystuje tych danych w swoich obliczeniach, bo skupia się na analizie ruchu pojazdu, a nie jego stanu silnika. Często spotykam się z przekonaniem, że każda usterka licznika lub zegarów może mieć wpływ na systemy elektroniczne samochodu, ale to raczej rzadkość i nie dotyczy ESP. Moim zdaniem największy błąd to nie doceniać wpływu mechanicznych usterek, takich jak właśnie nieprawidłowa geometria zawieszenia, na systemy elektroniczne. Gdy geometria jest zła, system otrzymuje niewiarygodne dane z czujników położenia kierownicy i kół, przez co nie jest w stanie prawidłowo stabilizować pojazdu. To, według mnie, dobry przykład na to, że elektronika i mechanika są ze sobą ściśle powiązane i trzeba patrzeć na auto całościowo, a nie tylko przez pryzmat jednego podzespołu.

Pytanie 2

Na schemacie przedstawiono

A. uzwojenie wirnika alternatora.

B. ogniwa prądu stałego połączone szeregowo.

C. mostek prostowniczy alternatora.

D. ogniwa prądu stałego połączone równolegle.

Patrząc na ten schemat łatwo się pomylić, bo jest dość charakterystyczny i przypomina czasem inne układy z diodami czy ogniwami. Jednak nie mamy tu klasycznego połączenia ogniw prądu stałego ani równolegle, ani szeregowo – w tych przypadkach nie używa się diod w taki sposób. Ogniwa łączy się, by uzyskać odpowiednie napięcie lub wydajność prądową, a tutaj główną rolą diod jest prostowanie, czyli zamiana prądu zmiennego na stały. Często ludzie mylą ten mostek z układami stosowanymi w prostych zasilaczach czy bateriach, ale wtedy układ jest znacznie prostszy i nie wykorzystuje aż tylu diod. Z kolei uzwojenie wirnika alternatora wygląda zupełnie inaczej – tam mamy nawinięty drut i ewentualnie połączenia do pierścieni ślizgowych, a nie taki siatkowy układ diod. Moim zdaniem problem często bierze się z tego, że nie wszyscy rozumieją różnicę między prostowaniem a magazynowaniem energii – ogniwa tworzą źródło zasilania, a mostek prostowniczy to element, który dostosowuje prąd do potrzeb odbiorników. W praktyce, znajomość tego rozróżnienia jest kluczowa przy diagnozowaniu usterek w pojazdach i projektowaniu instalacji. Warto zapamiętać, że mostek prostowniczy, zwłaszcza w alternatorze, to zawsze układ kilku diod połączonych w sposób umożliwiający konwersję prądu trójfazowego na stały.

Pytanie 3

Na rysunku jest przedstawiony sposób regulacji

A. kąta pochylenia sworznia zwrotnicy.

B. zbieżności kół przednich.

C. kąta pochylenia koła.

D. zbieżności kół tylnych.

Wybór odpowiedzi na temat zbieżności kół tylnych jest nietrafiony, bo rysunek jasno pokazuje, że chodzi o regulację kół przednich. Zbieżność kół tylnych to bardziej niszowy temat, bo w kontekście regulacji kierowniczych to przednie koła mają kluczowe znaczenie. One odpowiadają za kierowanie autem i stabilność jazdy. Kąt pochylenia sworznia zwrotnicy, o którym wspomniałeś, dotyczy innego aspektu układu kierowniczego i nie jest bezpośrednio związany z zbieżnością. Pochylenie sworznia wpływa na zachowanie samochodu w zakrętach, ale regulacja zbieżności kół przednich jest bardziej kluczowa dla bezpieczeństwa i stabilności. A kąt pochylenia koła, który można pomylić z regulacją, dotyczy położenia koła i jego kontaktu z drogą, a nie zbieżności. Zrozumienie tych rzeczy jest ważne dla dobrego działania układu kierowniczego. Wielu mechaników myli te pojęcia, co może prowadzić do błędnych regulacji i kłopotów z prowadzeniem auta.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Aby zabezpieczyć zamontowany dodatkowo układ podgrzewania dysz spryskiwacza o maksymalnej mocy 50W w 12V instalacji elektrycznej pojazdu, należy zastosować standardowy bezpiecznik o wartości natężenia prądu

A. 10 A

B. 5 A

C. 30 A

D. 20 A

Dobrze, że wskazałeś właśnie bezpiecznik o wartości 5 A. Wynika to bezpośrednio z prostego przeliczenia mocy i napięcia – skoro układ ma moc maksymalną 50 W i jest zasilany z instalacji 12 V, to prąd pobierany przez ten układ to I = P/U, czyli 50 W / 12 V = około 4,17 A. Bezpiecznik powinien być dobrany tak, by zabezpieczał przewody i urządzenie przed przeciążeniem, ale jednocześnie nie zadziałał za wcześnie przy normalnej pracy. Standardowo dobiera się bezpiecznik tuż powyżej prądu roboczego – więc 5 A to optymalny wybór. Gdybyś wstawił większy bezpiecznik, przewody lub elementy układu mogłyby ulec uszkodzeniu zanim zadziała zabezpieczenie. W praktyce, w motoryzacji zawsze kierujemy się zasadą, by dobierać bezpiecznik możliwie najbliższy prądowi znamionowemu odbiornika, z niewielką tolerancją na przeciążenia chwilowe. Moim zdaniem to bardzo ważne, bo przewymiarowany bezpiecznik to spore ryzyko pożaru lub zniszczenia instalacji – a zbyt mały będzie po prostu ciągle się przepalał bez sensu. Warto zapamiętać tę zasadę nie tylko na egzamin, ale i do codziennej praktyki warsztatowej. Spotkałem się już z sytuacjami, gdzie ktoś z lenistwa dawał większy bezpiecznik i kończyło się to przepalonym przewodem – a wystarczyło policzyć prąd i wybrać taki jak trzeba. W tym przypadku 5 A to idealny wybór zgodnie z dobrymi praktykami branżowymi.

Pytanie 6

Cechą pojazdu jest automatyczne dążenie do utrzymania kierunku jazdy wybranego przez kierowcę, w momencie, gdy działają zewnętrzne bodźce, które mogą zepchnąć go z zamierzonej trasy. Co to jest?

A. kierowalność pojazdu

B. stateczność ruchu pojazdu

C. zwrotność pojazdu

D. stabilizacja kół kierowanych pojazdu

Kierowalność pojazdu odnosi się do zdolności do zmiany kierunku jazdy, ale nie uwzględnia aspektu stateczności, co jest zbiorczym pojęciem opisującym zachowanie pojazdu w ruchu. Stabilizacja kół kierowanych jest jedynie jednym z elementów wpływających na kierowalność, lecz nie ma bezpośredniego związku z dążeniem do utrzymania zamierzonego kierunku w obliczu perturbacji. Zwrotność, z kolei, odnosi się do promienia skrętu i możliwości szybkiej zmiany kierunku, co jest istotne w manewrach w ograniczonej przestrzeni, ale nie przekłada się na stabilność pojazdu w ruchu. Pojazdy o wysokiej zwrotności mogą być mniej stabilne na prostych drogach przy dużych prędkościach, co jest wynikiem nieodpowiedniego balansu między tymi cechami. W praktyce, często myli się te pojęcia, co prowadzi do nieporozumień w ocenie bezpieczeństwa i sprawności pojazdów. Zrozumienie różnicy między tymi terminami jest kluczowe dla właściwego doboru pojazdu do konkretnych warunków eksploatacji i zwiększenia bezpieczeństwa na drodze.

Pytanie 7

Z przedstawionej na rysunku charakterystyki diody wynika, że jej rezystancja jest wielkością

A. zmienną.

B. niezależną.

C. stabilną.

D. stałą.

Odpowiedź "zmienną" jest prawidłowa, ponieważ charakterystyka diody ilustruje zjawisko, w którym rezystancja diody nie jest stała, lecz zmienia się w zależności od przyłożonego napięcia. W momencie, gdy napięcie na diodzie przekracza wartość progową, prąd zaczyna gwałtownie rosnąć, co powoduje, że nachylenie charakterystyki wzrasta. Rezystancja diody jest określona jako odwrotność tego nachylenia, co oznacza, że im wyższe napięcie, tym mniejsza rezystancja. Praktyczne zastosowania tego zjawiska obejmują projektowanie układów elektronicznych, w tym wzmacniaczy, prostowników oraz zabezpieczeń obwodowych, gdzie diody są używane do kontrolowania przepływu prądu. W branży elektronicznej znajomość zmiennej rezystancji diody jest kluczowa dla zapewnienia skutecznego działania układów oraz dla optymalizacji ich wydajności. Warto także zauważyć, że standardy takie jak IEC 60747-5-2 dostarczają ram do oceny właściwości diod, co jest niezbędne dla inżynierów zajmujących się projektowaniem systemów elektronicznych.

Pytanie 8

Pojazd nie może być zaopatrzony w opony na jednej osi

A. w opony radialne

B. w opony o różnej konstrukcji

C. w opony diagonalne

D. w opony zimowe

Odpowiedź dotycząca opon o różnej konstrukcji jest prawidłowa, ponieważ zgodnie z zasadami bezpieczeństwa ruchu drogowego i techniki pojazdów, użycie opon o różnych konstrukcjach na tej samej osi jest zabronione. Opony diagonalne i radialne różnią się sposobem budowy, co wpływa na ich właściwości jezdne, w tym przyczepność, stabilność oraz zużycie. Użycie opon o różnych konstrukcjach na jednej osi może prowadzić do nierównomiernego zużycia się opon oraz zwiększonego ryzyka poślizgu czy utraty kontroli nad pojazdem. Przykładem może być pojazd osobowy, który w przypadku awarii układu kierowniczego, może zachować stabilność, tylko gdy obie opony na jednej osi mają taką samą konstrukcję. Rekomendacje producentów oraz normy, takie jak ECE R30, jasno wskazują na konieczność stosowania opon o tej samej konstrukcji na jednej osi, co jest kluczowe dla bezpieczeństwa i wydajności pojazdu.

Pytanie 9

Który oscylogram przedstawia przebieg sterujący o następujących parametrach amplitudowo-czasowych, tzn. Uₚₚ = 20 V, f = 2,5 kHz, ww = 50%?

A. Oscylogram 2

B. Oscylogram 3

C. Oscylogram 4

D. Oscylogram 1

Wiele błędnych interpretacji przebiegów oscyloskopowych wynika głównie z nieuwzględnienia jednostek i skali — a to podstawowy błąd, który często można spotkać nawet u osób z praktyką. Pomyłki pojawiają się, gdy skupiamy się tylko na samym kształcie sygnału, pomijając parametry pomiarowe podane nad wykresem. Na przykład, niektóre oscylogramy mogą wydawać się właściwe, bo mają podobny kształt prostokątny, ale szczegóły w postaci wartości amplitudy, czasu trwania okresu lub współczynnika wypełnienia nie zgadzają się ze specyfikacją zadania. Typowym błędem jest np. wybieranie wykresu, gdzie napięcie międzyszczytowe (Upp) jest równe np. 10 V, gdy w treści wymagane jest aż 20 V. Zdarza się też, że nie patrzy się na jednostkę czasu w poziomie – a to właśnie ona decyduje o tym, czy sygnał spełnia parametry częstotliwości (czyli okresu). Kiedy wybiera się przebieg, na którym np. okres wynosi 1 ms, daje to częstotliwość 1 kHz, a przecież zadany był sygnał 2,5 kHz. Bywa też, że myli się współczynnik wypełnienia – część uczniów zakłada, że jeśli przebieg jest prostokątny, to zawsze ma wypełnienie 50%, podczas gdy na oscylogramach widać ewidentnie, że czas trwania stanu wysokiego i niskiego jest różny. W praktyce takie pomyłki mogą prowadzić do poważnych problemów w projektowaniu sterowania – np. źle ustawiony sygnał PWM w układzie sterowania silnikiem skutkuje przegrzewaniem, złym momentem obrotowym albo nawet awarią elektroniki. Moim zdaniem warto za każdym razem rozpisywać sobie jednostki i porównywać wyliczone wartości z założeniami – to prosta metoda, a naprawdę ratuje przed niejedną wpadką projektową. W branży automatyki i elektroniki precyzja przy interpretacji takich przebiegów to absolutny standard i warto to ćwiczyć już na etapie nauki.

Pytanie 10

Oznaczona strzałką litera X numeru identyfikacyjnego VIN pojazdu oznacza

A. rok produkcji.

B. kraj producenta.

C. rodzaj nadwozia.

D. typ silnika.

W numerze identyfikacyjnym VIN, każdy znak ma swoje ściśle określone znaczenie zgodne z międzynarodowymi standardami, takimi jak ISO 3779. Mylenie roli poszczególnych znaków prowadzi często do błędnych wniosków podczas identyfikacji pojazdu. Przykładowo, typ silnika zwykle zakodowany jest w innych pozycjach numeru VIN i zależny mocno od producenta, ale nigdy nie jest oznaczany przez dziesiąty znak, którym w tym przypadku jest litera X. Podobnie, kraj producenta pojazdu ustala się na podstawie pierwszych trzech znaków VIN (tzw. WMI – World Manufacturer Identifier), więc nie ma on związku z omawianym miejscem w numerze. Często spotykam się z przekonaniem, że rodzaj nadwozia można odczytać właśnie z tej pozycji – to błąd, bo zazwyczaj rodzaj nadwozia kodowany jest w tzw. sekcji VDS (Vehicle Descriptor Section), a nie w dziesiątym znaku. Takie błędy wynikają z braku znajomości struktury numeru VIN albo zbyt powierzchownego podejścia do dekodowania danych. W praktyce, nieprawidłowa interpretacja tego numeru może skutkować złymi decyzjami podczas zakupu używanego samochodu, szukania części zamiennych czy nawet prowadzenia rejestracji pojazdu. Moim zdaniem, warto poświęcić chwilę na naukę tej struktury, bo pomaga ona unikać nieporozumień i działać zgodnie z branżowymi standardami, a przy okazji daje większą pewność siebie podczas rozmów z klientami czy współpracownikami.

Pytanie 11

W zakładzie regeneracji alternatorów, który działa przez sześć dni w tygodniu, średnio wykorzystuje się dziennie 5 regulatorów napięcia. Jakie jest miesięczne zapotrzebowanie na regulatory?

A. 30 sztuk

B. 180 sztuk

C. 60 sztuk

D. 120 sztuk

Odpowiedź 120 sztuk jest prawidłowa, ponieważ obliczenie miesięcznego zapotrzebowania na regulatory napięcia można przeprowadzić w prosty sposób. Zakład pracuje przez 6 dni w tygodniu, co daje 24 dni robocze w miesiącu (średnio, przy założeniu 4 tygodni w miesiącu). Jeżeli dziennie zużywa się średnio 5 regulatorów napięcia, to miesięczne zapotrzebowanie wynosi 5 regulatorów x 24 dni = 120 regulatorów. Takie podejście jest zgodne z praktykami zarządzania zapasami w branży, gdzie planowanie zużycia materiałów na podstawie danych historycznych jest kluczowe. Przykładem zastosowania tej wiedzy jest optymalizacja stanów magazynowych, co pozwala na uniknięcie przestojów w produkcji z powodu braku materiałów. Warto również uwzględnić ewentualne wahania w popycie, co może wpłynąć na planowanie zakupów w przyszłości.

Pytanie 12

Podanie napięcia w sposób ciągły na uzwojenie pierwotne klasycznej cewki zapłonowej spowoduje

A. cykliczne powstawanie wysokiego napięcia na uzwojeniu pierwotnym.

B. prawidłową pracę cewki zapłonowej.

C. nieprawidłową pracę cewki zapłonowej.

D. cykliczne powstawanie wysokiego napięcia na uzwojeniu wtórnym.

Wiele osób mylnie zakłada, że podanie ciągłego napięcia na uzwojenie pierwotne klasycznej cewki zapłonowej zapewni jej prawidłowe funkcjonowanie albo że spowoduje ciągłe wytwarzanie wysokiego napięcia na uzwojeniu wtórnym. To typowy błąd logiczny wynikający z mylenia pracy transformatora impulsowego z transformatorem zasilanym napięciem przemiennym. Klasyczna cewka zapłonowa, czy to w starszych czy nowszych konstrukcjach, musi działać na zasadzie gwałtownych zmian prądu pierwotnego – tylko wtedy na uzwojeniu wtórnym powstaje szybka zmiana strumienia magnetycznego, która generuje impuls napięcia wystarczający do przeskoku iskry. Przy ciągłym podaniu napięcia nie zachodzi zmiana pola magnetycznego po początkowym narastaniu, więc nie da się cyklicznie wyzwalać iskry. To nie jest transformator sieciowy, gdzie napięcie przemienne samo z siebie generuje zmienne pole. W przypadku cewki zapłonowej decydujący jest moment przerwania obwodu – czy przez przerywacz mechaniczny, czy przez układy elektroniczne. Często spotykany błąd polega na wyobrażeniu sobie, że wysoka wartość napięcia na uzwojeniu pierwotnym równa się wysokiemu napięciu na uzwojeniu wtórnym przez cały czas. Niestety, to nie tak działa. W rzeczywistości, gdy napięcie nie jest przerywane, cewka praktycznie nie spełnia swojej funkcji w układzie zapłonowym – a co gorsza, grozi to jej przegrzaniem i nawet trwałym uszkodzeniem. Przemysł motoryzacyjny wyraźnie zaleca stosowanie sterowania impulsowego. Cykliczne powstawanie wysokiego napięcia na uzwojeniu wtórnym lub pierwotnym następuje wyłącznie w momencie przerwania prądu – a nie podczas jego ciągłego przepływu. Warto o tym pamiętać przy każdej próbie diagnozy lub naprawy starszych układów zapłonowych – to taki klasyczny temat, na którym najłatwiej się „wyłożyć”, jeśli zna się ogólne zasady działania cewki tylko powierzchownie.

Pytanie 13

W czasie przeglądu instalacji elektrycznej samochodu z silnikiem spalinowym czterocylindrowym o zapłonie iskrowym stwierdzono konieczność wymiany świec oraz akumulatora. Na podstawie danych przedstawionych w tabeli określ, jaką kwotę zapłaci klient za wykonanie usługi?

Cennik
Lp.	Wykonane czynności	Cena [zł]
1	Przegląd instalacji elektrycznej samochodu	150,00
2	Wymiana akumulatora	50,00
3	Wymiana świecy żarowej	8,00
4	Wymiana świecy zapłonowej	10,00
Lp.	Części	Cena [zł]
1	Akumulator	250,00
2	Świeca żarowa	60,00
3	Świeca zapłonowa	50,00
4	Alternator	300,00

A. 460,00 zł.

B. 540,00 zł.

C. 690,00 zł.

D. 722,00 zł.

Analizując to zadanie, można zauważyć kilka typowych pomyłek, które prowadzą do wskazania niepoprawnej kwoty. Przede wszystkim kluczowe jest właściwe rozróżnienie między świecami żarowymi a zapłonowymi. W silniku o zapłonie iskrowym (czyli benzynowym) stosuje się wyłącznie świece zapłonowe, a nie żarowe – te ostatnie znajdziemy w silnikach wysokoprężnych (dieslach). Bardzo łatwo jest się pomylić, jeśli ktoś pobieżnie przeczyta tabelę i wybierze niewłaściwą usługę lub część. Dodatkowo, przy takich pytaniach częsty błąd polega na nieuwzględnieniu liczby wymienianych elementów – przecież w czterocylindrowym silniku wymieniamy cztery świece, nie jedną. Część osób sumuje ceny jednostkowe tylko raz, nie mnożąc przez liczbę potrzebnych sztuk. Kolejny problem dotyczy nieuwzględnienia zarówno kosztów usługi, jak i części – niektórzy skupiają się tylko na jednej z tych kategorii, przez co wychodzi im zaniżona lub zawyżona kwota. Zdarza się też, że suma jest obliczana na podstawie błędnie wybranych pozycji, np. ktoś bierze pod uwagę świecę żarową zamiast zapłonowej, co daje inne wartości. Takie myślenie często wynika z pośpiechu lub braku dokładności w analizie danych. Branżowe standardy jasno wskazują, że każdą część i usługę należy rozliczać indywidualnie i uwzględniać w pełni faktyczne potrzeby pojazdu. Z mojego punktu widzenia ważne jest, żeby zawsze podchodzić do takich zadań metodycznie – krok po kroku analizować, czego rzeczywiście dotyczy pytanie i jak wygląda konfiguracja danego silnika. To pozwala uniknąć pułapek w zadaniach praktycznych i później w realnej pracy z klientem.

Pytanie 14

Kiedy pracownik mierzy gęstość elektrolitu za pomocą areometru, na co jest najbardziej narażony?

A. na skaleczenie

B. na złamanie

C. na oślepienie

D. na poparzenie

Poparzenie jest najistotniejszym zagrożeniem, które może wystąpić podczas badania gęstości elektrolitu areometrem, zwłaszcza w kontekście bezpieczeństwa pracy w laboratoriach chemicznych. Elektrolity, szczególnie te stosowane w akumulatorach, często zawierają substancje, które mogą być żrące i emitować ciepło podczas reakcji chemicznych. Pracownicy powinni stosować odpowiednie środki ochrony osobistej (PPE), takie jak rękawice odporne na chemikalia, okulary ochronne oraz odzież roboczą, aby zminimalizować ryzyko poparzeń chemicznych. Dobrą praktyką jest również znajomość procedur awaryjnych oraz posiadanie w laboratorium odpowiednich środków do neutralizacji i chłodzenia w przypadku kontaktu skóry z substancjami niebezpiecznymi. Właściwe szkolenia oraz regularne kontrole stanu ochrony osobistej są kluczowe dla zapewnienia bezpieczeństwa w laboratoriach.

Pytanie 15

Naprawa sondy lambda w przypadku przerwania przewodu sygnałowego polega na

A. wymianie przewodu.

B. zlutowaniu przewodu.

C. wymianie sondy.

D. zaizolowaniu przewodu.

W przypadku uszkodzenia przewodu sygnałowego sondy lambda pojawia się pokusa, żeby po prostu go zaizolować lub wymienić cały przewód czy nawet całą sondę. Jednak takie podejście nie zawsze jest optymalne ani zgodne z dobrymi praktykami. Izolowanie przerwanego przewodu, bez uprzedniego naprawienia ciągłości elektrycznej, nie przywróci prawidłowego przesyłu sygnału. Przewody sygnałowe sondy lambda są bardzo wrażliwe na jakiekolwiek spadki napięcia czy zakłócenia związane ze złą jakością połączenia. Samo zaizolowanie, nawet najlepszą taśmą, nie odbuduje tej ciągłości elektrycznej i może prowadzić do błędów odczytu mieszanki przez ECU, a nawet do powstawania tzw. check engine i trybu awaryjnego silnika. Z kolei wymiana całego przewodu wydaje się czymś sensownym, ale w praktyce często jest niepotrzebna – przewód zazwyczaj jest częścią wiązki i jego wymiana oznacza dużo więcej pracy oraz ryzyko popełnienia błędów przy podłączaniu nowego przewodu. To też generuje niepotrzebne koszty. Wymiana całej sondy w sytuacji, gdy jedyną usterką jest przerwany przewód, to już kompletnie nieekonomiczne podejście. Sondy są drogie, a ich wymiana powinna być ostatecznością, gdy sam element pomiarowy lub grzewczy uległ uszkodzeniu. Często spotykam się z tym, że mechanicy zbyt szybko sięgają po wymianę całości, zamiast po prostu fachowo zlutować przewód. Typowym błędem jest też przekonanie, że "jakoś to będzie" po zaizolowaniu przewodu – niestety, w przypadku sondy lambda to tak nie działa. Standardy branżowe jasno wskazują, że w przypadku przerwania przewodu sygnałowego najskuteczniejszą i najbardziej profesjonalną metodą jest jego zlutowanie oraz odpowiednie zabezpieczenie miejsca naprawy. Dzięki temu połączenie jest trwałe, odporne na drgania i kontakt z wilgocią, a sygnał przesyłany do sterownika pozostaje niezakłócony. To właśnie dlatego lutowanie jest tutaj najlepszym i najczęściej stosowanym rozwiązaniem.

Pytanie 16

Na schematach elektrycznych małymi literami alfabetu oznacza się

A. grubość przewodów

B. materiał przewodów

C. materiał izolacji

D. kolory przewodów

Na schematach elektrycznych kolory przewodów są kluczowym elementem, który umożliwia ich prawidłową identyfikację. Każda z wymienionych odpowiedzi odnosi się do aspektów przewodów, które jednak nie są oznaczane małymi literami alfabetu. Odpowiedź dotycząca grubości przewodów jest błędna, ponieważ grubość przewodów zwykle określa się za pomocą wartości w milimetrach lub zastosowania symboli graficznych, a nie liter. Materiał izolacji przewodów również nie jest oznaczany w ten sposób; dla oznaczenia materiałów stosuje się różne symbole oraz opisy, a nie litery. Co więcej, materiał przewodów, jak miedź czy aluminium, jest zazwyczaj określany w dokumentacji technicznej poprzez opisy lub specyfikacje, a nie przez litery. Zrozumienie tych różnic jest istotne dla bezpiecznego i efektywnego projektowania oraz realizacji instalacji elektrycznych, które muszą spełniać normy i standardy bezpieczeństwa. Uważne podejście do oznaczeń na schematach jest kluczowe dla zapobiegania pomyłkom w trakcie prac elektrycznych, co może prowadzić do poważnych konsekwencji bezpieczeństwa.

Pytanie 17

Podczas szlifowania narzędzi na szlifierce stołowej, jakie środki ochrony indywidualnej powinno się zastosować?

A. kask ochronny

B. okulary ochronne

C. rękawice spawalnicze

D. maska przeciwpyłowa

Okulary ochronne są kluczowym środkiem ochrony indywidualnej podczas ostrzenia narzędzi na szlifierce stołowej. W trakcie tego procesu mogą powstawać drobne cząstki metalu oraz pyły, które z łatwością mogą trafić do oczu operatora, prowadząc do poważnych urazów. Okulary ochronne powinny być zgodne z normą EN 166, która określa wymagania dotyczące ochrony oczu. Dodatkowo, warto zwrócić uwagę na okulary wyposażone w powłokę antyfog, co zwiększa komfort pracy w warunkach zmiennej temperatury. W praktyce, noszenie okularów ochronnych jest nie tylko zalecane, ale również wymagane w wielu zakładach przemysłowych, aby zapewnić bezpieczeństwo pracowników i zminimalizować ryzyko urazów. Zawsze pamiętaj o ich regularnej kontroli i wymianie w przypadku uszkodzenia, aby zapewnić maksymalną ochronę.

Pytanie 18

Rodzaj ubezpieczenia, które zapewnia wypłatę odszkodowania za naprawę samochodu w sytuacji, gdy sprawca szkody jest nieznany, to

A. OC

B. Auto Casco

C. NW

D. Assistance

Wybór odpowiedzi związanych z innymi rodzajami ubezpieczeń, takimi jak OC, NW czy Assistance, wynika z nieporozumienia dotyczącego zakresu ochrony, jaką te ubezpieczenia oferują. Ubezpieczenie OC (Odpowiedzialność Cywilna) jest obowiązkowe w Polsce i chroni przed roszczeniami osób trzecich w przypadkach, gdy jesteśmy sprawcą wypadku. Ubezpieczenie to nie pokrywa kosztów naprawy naszego własnego pojazdu, co czyni je niewłaściwym w kontekście pytania. Ubezpieczenie NW (Następstw Nieszczęśliwych Wypadków) dotyczy ochrony zdrowia kierowcy lub pasażerów, a nie samego pojazdu. Natomiast Assistance to usługa pomocowa, która oferuje pomoc w przypadku awarii lub wypadku, ale nie jest związana z odszkodowaniem za naprawę pojazdu. Typowe błędy myślowe prowadzące do tych odpowiedzi to mylenie zakresu ochrony różnych typów ubezpieczeń oraz niedostateczna znajomość zasad działania ubezpieczeń komunikacyjnych. Aby skutecznie zarządzać ryzykiem związanym z posiadaniem pojazdu, istotne jest zrozumienie, jakie ubezpieczenia są dostępne i jakie konkretne ryzyka pokrywają.

Pytanie 19

Na rysunku przedstawiono symbol przekaźnika

A. przełączającego.

B. kontakttronowego.

C. typu NO.

D. typu NC.

Dość często można się pomylić przy rozpoznawaniu symboli przekaźników, zwłaszcza gdy nie do końca zapamiętało się różnice między NO, NC i przełączającym. Stycznik NO, czyli normalnie otwarty, na schemacie ma jeden tor, który jest otwarty w stanie spoczynku, a zamyka się po podaniu napięcia na cewkę – jego symbol nie posiada przełącznika między dwoma torami. Analogicznie, NC, czyli normalnie zamknięty, zawsze jest zamknięty w stanie spoczynku i otwiera się po wzbudzeniu – tu też nie znajdziemy przełączania między torami, tylko stałe połączenie z daną linią. Często myli się też przekaźnik przełączający z kontaktronem, który w rzeczywistości jest zupełnie innym elementem – kontaktron to styk zamknięty lub otwarty pod wpływem pola magnetycznego, stosowany głównie w prostych układach sygnalizacyjnych, np. w czujnikach otwarcia drzwi. Symbol przekaźnika przełączającego posiada wyraźny element przełączenia – ruchomy styk, który wybiera pomiędzy dwoma wyjściami. To właśnie odróżnia go od NO i NC, które mają tylko jeden tor przełączany. Typowy błąd to utożsamianie każdej cewki z przekaźnikiem NO albo NC, bo w praktyce najczęściej spotyka się właśnie te najprostsze wersje. Warto jednak pamiętać, że przełączający jest najbardziej uniwersalny i oferuje dwa niezależne stany, dlatego jest tak popularny w bardziej zaawansowanych układach. Branżowe normy, np. PN-EN 60617 czy IEC 60617, dokładnie opisują symbole – najlepiej więc korzystać z dokumentacji i katalogów producentów, żeby uniknąć takich pomyłek w przyszłości. Praktyka pokazuje, że świadomość różnicy między przełączającym a prostymi NO/NC dużo ułatwia przy diagnostyce i projektowaniu automatyki.

Pytanie 20

Przed ponownym zamontowaniem zregenerowanego alternatora w pojeździe, konieczne jest sprawdzenie jego poprawności działania

A. na stole probierczym

B. multimetrem uniwersalnym

C. montując go w innym samochodzie

D. na stole warsztatowym

Podczas oceny poprawności działania zregenerowanego alternatora, wybór niewłaściwych metod testowania może prowadzić do błędnych wniosków i potencjalnych problemów w pojazdach. Montowanie alternatora w innym pojeździe, mimo że może wydawać się praktycznym rozwiązaniem, jest nieefektywne oraz nie zapewnia powtarzalnych i kontrolowanych warunków testowych. Różnice w systemach elektrycznych różnych pojazdów mogą powodować, że wyniki testu nie będą miały merytorycznej wartości. Z kolei testowanie na stole warsztatowym, bez odpowiednich urządzeń pomiarowych, również nie dostarczy rzetelnych informacji o wydajności alternatora. Multimetr uniwersalny, choć jest narzędziem użytecznym, nie zastępuje specjalistycznego sprzętu, który jest w stanie symulować obciążenie i pomiar w rzeczywistych warunkach pracy. Właściwe testowanie wymaga podejścia opartego na standardach branżowych, które zapewniają dokładność i wiarygodność wyników, a także odpowiadają na wymagania dotyczące jakości i bezpieczeństwa, co jest kluczowe dla odpowiedzialności za wykonane prace. Dlatego stosowanie stołu probierczego, który jest specjalnie zaprojektowany do tego celu, jest najlepszą praktyką w ocenie sprawności alternatora.

Pytanie 21

Pirometrem widocznym na ilustracji dokonuje się pomiaru

A. gęstości.

B. temperatury.

C. odległości.

D. wilgotności.

Pirometr to urządzenie, które umożliwia bezkontaktowy pomiar temperatury obiektów. Działa na zasadzie detekcji promieniowania podczerwonego, które jest emitowane przez każdy obiekt mający temperaturę wyższą niż zera absolutne. W praktyce pirometry są niezwykle przydatne w różnych branżach, takich jak przemysł metalurgiczny, budowlany, a także w medycynie. Na przykład, w przemyśle metalurgicznym, pirometry stosuje się do monitorowania temperatury stopionych metali, co jest kluczowe dla uzyskania odpowiednich właściwości materiałów. Ponadto, w przypadku urządzeń elektronicznych, pirometry mogą być używane do pomiaru temperatury komponentów, aby zapobiec przegrzewaniu się systemów. Warto również zaznaczyć, że pomiar temperatury za pomocą pirometru jest szybki i nieinwazyjny, co czyni go idealnym rozwiązaniem w sytuacjach, gdzie tradycyjne metody pomiaru mogłyby być niepraktyczne lub wręcz niemożliwe. Zrozumienie zasady działania pirometrów i ich zastosowania jest istotne dla każdego specjalisty zajmującego się technologią lub inżynierią.

Pytanie 22

Na rysunku przedstawiono układ

A. chłodzenia.

B. zasilania.

C. doładowania.

D. klimatyzacji.

Na przedstawionym rysunku można się łatwo pomylić, bo układ przypomina niektóre inne systemy obecne w pojeździe, jednak kluczowe są tutaj detale i znajomość funkcji poszczególnych elementów. Jeśli ktoś wybrał układ zasilania, najczęściej myśli o przewodach paliwowych lub zasilaniu elektrycznym, ale żadnej pompy paliwa, filtrów czy wtryskiwaczy tu nie ma – zamiast tego widoczna jest pompa cieczy, chłodnica i termostat. Z kolei układ klimatyzacji również bywa mylący, bo znajduje się w nim radiator (skraplacz), sprężarka i parownik, jednak na rysunku brakuje tych elementów, a rury nie prowadzą czynnika chłodniczego tylko płyn chłodzący. Układ doładowania, czyli turbo- lub kompresor, byłby związany z układem dolotowym powietrza, a nie z obiegiem cieczy – charakterystyczne dla tego rozwiązania są przewody powietrzne i intercooler, których tu nie widać. Typowym błędem myślowym jest utożsamianie wszystkich układów z rurkami i chłodnicami z klimatyzacją lub doładowaniem, bo rzeczywiście te podzespoły mają podobne formy, ale ich funkcja jest zupełnie inna. Warto spojrzeć na system całościowo i zwrócić uwagę na obecność nagrzewnicy (ogrzewanie kabiny), a także na sposób cyrkulacji cieczy – to jednoznacznie wskazuje na układ chłodzenia. Z mojego doświadczenia wynika, że dobra znajomość budowy tych systemów pozwala uniknąć takich pomyłek w praktyce warsztatowej i na egzaminie.

Pytanie 23

Montaż świec zapłonowych w silniku wykonuje się kluczem

A. płaskim.

B. imbusowym.

C. oczkowym.

D. nasadowym.

Do montażu świec zapłonowych w silniku zdecydowanie najlepiej sprawdza się klucz nasadowy. I to nie jest tylko teoria, ale praktyka potwierdzona przez wielu mechaników i instruktorów. Świeca zapłonowa ma specyficzny kształt, a jej gniazdo bywa głęboko schowane – klucz nasadowy z odpowiednią przedłużką pozwala bezpiecznie sięgnąć do niej bez ryzyka uszkodzenia gwintu czy ceramicznej izolacji. Niektóre klucze nasadowe są nawet wyposażone w gumową wkładkę, która ułatwia wyjmowanie świecy po odkręceniu i zapobiega jej wypadnięciu. Branżowe standardy jasno zalecają, żeby przy montażu świec zawsze korzystać z narzędzi przewidzianych przez producenta samochodu – a to jest właśnie najczęściej klucz nasadowy o odpowiednim rozmiarze (zwykle 16 lub 21 mm). Też warto dodać, że odpowiedni moment dokręcenia to ważna sprawa – zbyt mocne dokręcenie świecy zwykłym kluczem płaskim potrafi uszkodzić gwint w głowicy, co już jest poważnym problemem. Moim zdaniem, jeśli ktoś chce robić to dobrze i zgodnie z praktyką warsztatową, powinien zawsze inwestować w porządny klucz nasadowy do świec, najlepiej z dynamometrem – taka precyzja nie tylko przedłuża żywotność świecy, ale też samego silnika. W sumie – narzędzie podstawowe, wręcz obowiązkowe na każdym stanowisku mechanika!

Pytanie 24

Rysunek przedstawia symbol graficzny

A. woltomierza.

B. bezpiecznika.

C. amperomierza.

D. omomierza.

Wybrałeś symbol graficzny woltomierza, czyli urządzenia służącego do pomiaru napięcia elektrycznego między dwoma punktami obwodu. Znak V wpisany w okrąg jest uniwersalnie stosowany w schematach elektrycznych na całym świecie, co wynika z międzynarodowych standardów, takich jak norma PN-EN 60617. Woltomierz podłącza się równolegle do tego fragmentu obwodu, gdzie chcemy sprawdzić różnicę potencjałów, dlatego bardzo często spotkasz się z tym symbolem podczas analizy czy budowy układów elektrycznych – zarówno prostych, jak i zaawansowanych. W praktyce, kiedy projektuję układ, zawsze pamiętam, żeby odpowiednio dobrać zakres pomiarowy i nie pomylić miejsca podłączenia, bo to potrafi mocno namieszać w pomiarach. Moim zdaniem to jedno z najważniejszych oznaczeń, bo bez poprawnego pomiaru napięcia trudno mówić o diagnostyce czy uruchamianiu jakiejkolwiek instalacji elektrycznej – od prostych zasilaczy po rozbudowane rozdzielnie. Warto więc mieć ten symbol w małym palcu, bo spotkasz go wszędzie tam, gdzie elektryka spotyka się z praktyką.

Pytanie 25

Do zweryfikowania sprawności diody prostowniczej, która zamontowana jest w układzie sterowania służy

A. skaner diagnostyczny OBD.

B. multimetr uniwersalny.

C. manometr.

D. woltomierz.

W branży elektronicznej czy elektrycznej można się czasem spotkać z różnymi narzędziami pomiarowymi, ale nie wszystkie nadają się do sprawdzania sprawności diody prostowniczej. Niekiedy ktoś sugeruje użycie manometru, bo to przecież przyrząd pomiarowy, ale to typowy błąd myślowy – manometr służy wyłącznie do pomiaru ciśnienia gazów lub cieczy, nie ma żadnego zastosowania do pomiaru parametrów elektrycznych czy testowania półprzewodników, więc nie ma najmniejszego sensu go tu używać. Często trafia się też na przekonanie, że zwykły woltomierz wystarczy do takiej kontroli. Teoretycznie można nim zmierzyć napięcie na diodzie, ale nie sprawdzimy w ten sposób, czy dioda dobrze przewodzi w kierunku przewodzenia i rzeczywiście blokuje w kierunku zaporowym – po prostu nie uzyskamy pełnych informacji o jej stanie. Brakuje tu trybu testu diody, który jest właśnie dostępny w multimetrze. Skaner diagnostyczny OBD to już zupełnie inna liga: służy do komunikacji z komputerami pokładowymi w pojazdach i odczytywania kodów błędów, nie ma najmniejszej możliwości pomiaru parametrów pojedynczej diody na poziomie fizycznym. Takie narzędzia są bardzo przydatne, ale do zupełnie innych zastosowań. Typowy błąd wynika tu z niezrozumienia zasady działania diody i tego, co właściwie mierzymy – sprawdzamy przewodzenie w jednym kierunku i blokowanie w drugim, a do tego potrzebujemy narzędzia do pomiaru spadku napięcia na złączu. Multimetr uniwersalny jest tu bezkonkurencyjny i zgodnie z branżowymi standardami to właśnie on powinien być wybierany w takich sytuacjach. Dobrą praktyką jest też zawsze po wykonanym pomiarze sprawdzić, czy multimetr jest ustawiony we właściwym trybie, bo nieraz przez zwykłe niedopatrzenie można uzyskać nieprawidłowe wyniki – to taka drobna uwaga z praktyki warsztatowej.

Pytanie 26

Podczas diagnostyki silnika spalinowego z zapłonem samoczynnym ZS zauważono, że przy zwiększaniu obrotów silnika przewody chłodnicy powietrza są zasysane. Co to może sugerować?

A. katalizatora

B. turbosprężarki

C. układu EGR

D. wtryskiwacza

Wybór odpowiedzi dotyczącej EGR, wtryskiwacza czy katalizatora jest nietrafiony - każdy z tych elementów działa zupełnie inaczej w silniku. Układ EGR jest od obniżania emisji tlenków azotu przez recyrkulację części spalin, a jak się coś z nim dzieje, to objawy są inne niż w pytaniu. Wtryskiwacz za to wtryskuje paliwo do silnika, a jego usterki powodują nierówną pracę, a nie zasysanie przewodów. Katalizator z kolei odpowiada za oczyszczanie spalin i jak się popsuje, to emituje więcej szkodliwych substancji, ale też nie wpływa na podciśnienie. Często ludzie myślą, że te uszkodzenia mogą wpływać na ciśnienie w układzie dolotowym, ale to nieprawda. Ważne, żeby mechanicy umieli rozpoznać objawy uszkodzenia turbosprężarki, bo błędna diagnoza może prowadzić do niepotrzebnych wydatków.

Pytanie 27

Podczas badania rozrusznika na stole probierczym stwierdzono silne iskrzenie na styku komutator-szczotki. Aby naprawić rozrusznik, należy

A. przeczyścić zaciski prądowe.

B. wymienić wirnik.

C. założyć kondensator odklócający.

D. wymienić tuleje łożysk.

Dobrze wybrana odpowiedź – silne iskrzenie na styku komutator-szczotki to najczęściej sygnał, że z wirnikiem rozrusznika dzieje się coś niedobrego. Moim zdaniem, to właśnie uszkodzenie uzwojeń lub zwarcie między lamelkami komutatora prowadzi do takiego efektu. W praktyce, jeśli wirnik jest uszkodzony (np. ma zwarcia międzyzwojowe czy przepalone uzwojenia), prąd płynie nierównomiernie, co powoduje mocne iskrzenie podczas pracy. Praca rozrusznika w takim stanie nie tylko obniża jego wydajność, ale też może prowadzić do dalszego uszkodzenia szczotek czy komutatora, a nawet całkowicie unieruchomić pojazd. Z mojego doświadczenia wynika, że próby czyszczenia czy wymiany innych elementów bez wymiany wirnika to tak naprawdę tylko doraźne łatanie problemu. Producenci i dobre praktyki branżowe jasno zalecają – jeśli mamy silne iskrzenie i potwierdzone uszkodzenie wirnika, jedynym właściwym wyjściem będzie jego wymiana. Owszem, czasami można próbować przetoczyć komutator i wymienić szczotki, ale jeśli uszkodzenie jest poważne, naprawa staje się nieopłacalna. Warto też zwrócić uwagę na to, że ignorowanie tego symptomu może doprowadzić do poważnych awarii elektrycznych w pojeździe.

Pytanie 28

Podczas kontrolowania instalacji elektrycznej w pojeździe zauważono, że gdy uruchomiono światła drogowe, jeden z reflektorów zespolonych nie świeci. Możliwą przyczyną tej awarii może być uszkodzenie

A. przekaźnika świateł drogowych

B. bezpiecznika

C. połączenia reflektora z masą pojazdu

D. przełącznika świateł

Odpowiedź wskazująca na uszkodzenie bezpiecznika jest prawidłowa, ponieważ bezpieczniki w instalacji elektrycznej pojazdu mają kluczowe znaczenie dla ochrony obwodów przed przeciążeniem i zwarciem. Gdy bezpiecznik przepali się, obwód przestaje przewodzić prąd, co skutkuje brakiem działania świateł drogowych w jednym z reflektorów. W praktyce, jeśli reflektor nie działa przy włączonych światłach, warto najpierw sprawdzić bezpiecznik, zanim przejdzie się do bardziej skomplikowanych elementów, takich jak przekaźniki czy przełączniki. Taki sposób postępowania jest zgodny z najlepszymi praktykami diagnostycznymi w branży motoryzacyjnej. Warto również pamiętać, że w przypadku uszkodzenia bezpiecznika istotne jest zidentyfikowanie przyczyny jego przepalenia, aby uniknąć powtarzających się awarii, co jest kluczowe dla bezpieczeństwa pojazdu i jego użytkowników.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Jakie narzędzie należy zastosować do zmierzenia jałowego skoku pedału hamulca?

A. mikrometr

B. miernik szczeliny

C. instrument do pomiaru kąta

D. przyrząd kreskowy

Szczelinomierz, kątomierz oraz mikrometr to narzędzia, które choć mają swoje konkretne zastosowania, nie są przystosowane do pomiaru jałowego skoku pedału hamulca. Szczelinomierz służy przede wszystkim do pomiaru szczelin i luzów w różnych elementach mechanicznych, ale nie jest wystarczająco precyzyjny ani odpowiedni do zmierzenia skoku pedału, który wymaga innego typu pomiaru. Kątomierz, z drugiej strony, jest dedykowany do pomiarów kątów, co nie ma zastosowania w kontekście skoku pedału hamulca. Mikrometr, mimo że jest narzędziem o wysokiej precyzji, używany jest głównie do pomiarów średnic oraz grubości, a nie do wartości osiowych czy liniowych, które są kluczowe w pomiarze skoku. Użycie niewłaściwych narzędzi pomiarowych może prowadzić do błędnych wniosków i skutków w postaci nieprawidłowego działania układu hamulcowego, co z kolei może wpływać na bezpieczeństwo jazdy. Dlatego ważne jest, aby stosować odpowiednie narzędzia zgodnie z ich przeznaczeniem i w oparciu o standardy branżowe.

Pytanie 31

Świecąca się podczas jazdy kontrolka systemu oznacza uszkodzenie układu

A. hamulcowego.

B. zasilania silnika.

C. stabilizacji toru jazdy.

D. napędowego.

Świecąca się kontrolka "check engine" wskazuje na problem z układem zasilania silnika, co może być wynikiem uszkodzenia różnych komponentów, takich jak układ paliwowy, układ zapłonowy czy czujniki silnika. W każdym nowoczesnym pojeździe, systemy diagnostyczne monitorują stan silnika i jego parametrów w czasie rzeczywistym. Gdy dane wykazują nieprawidłowości, kontrolka zaświeca się, sygnalizując potrzebę interwencji. Warto podkreślić, że ignorowanie tej kontrolki może prowadzić do poważnych uszkodzeń silnika, co skutkuje kosztownymi naprawami. Przykładem może być niesprawny czujnik tlenu, którego awaria może wpływać na nieodpowiedni skład mieszanki paliwowo-powietrznej, co z kolei prowadzi do zwiększenia emisji spalin i obniżenia efektywności paliwowej. Dobre praktyki zalecają regularne przeglądy i diagnostykę systemów, aby w porę wykryć i usunąć wszelkie usterki.

Pytanie 32

Podwyższony wynik pomiaru ciśnienia sprężania, uzyskany po przeprowadzeniu próby olejowej, wskazuje na

A. zużycie gniazd zaworowych

B. niewłaściwą regulację zaworów

C. zużycie pierścieni tłokowych

D. uszkodzenie uszczelki pod głowicą

Podczas analizy potencjalnych przyczyn podwyższonego ciśnienia sprężania, uszkodzenie uszczelki pod głowicą jest koncepcją, która w rzeczywistości prowadzi do obniżenia ciśnienia, a nie jego wzrostu. Gdy uszczelka jest uszkodzona, może dojść do wycieku ciśnienia sprężania między cylindrami lub do układu chłodzenia, co skutkuje spadkiem efektywności silnika. Zużycie gniazd zaworowych również nie jest powiązane z podwyższeniem ciśnienia sprężania, a raczej z problemami związanymi z nieszczelnością zaworów, które mogą prowadzić do utraty mocy silnika. Niewłaściwa regulacja zaworów, mimo że może wpływać na działanie silnika, także nie powoduje wzrostu ciśnienia sprężania. Zrozumienie tych zależności jest kluczowe w diagnostyce silników spalinowych, ponieważ błędne identyfikowanie problemów może prowadzić do nieefektywnych napraw i dalszych uszkodzeń. Warto zwrócić uwagę na techniczne aspekty działania silników i zrozumieć, jak różne komponenty wpływają na ich efektywność, co ułatwia właściwe podejmowanie decyzji w procesie diagnostycznym.

Pytanie 33

Na rysunku przedstawiony jest

A. wtryskiwacz elektromagnetyczny.

B. czujnik ciśnienia doładowania.

C. regulator ciśnienia paliwa.

D. termostat układu chłodzenia.

Na zdjęciu faktycznie widoczny jest regulator ciśnienia paliwa, czyli jeden z kluczowych elementów układu zasilania silnika spalinowego. To urządzenie reguluje ciśnienie paliwa dostarczanego do wtryskiwaczy, utrzymując je na stałym, optymalnym poziomie – niezależnie od obciążenia silnika czy zmiennych warunków pracy. Moim zdaniem, kwestia utrzymania odpowiedniego ciśnienia paliwa to podstawa w nowoczesnych jednostkach – jakikolwiek spadek albo skok ciśnienia potrafi zaburzyć proces spalania i wpłynąć na wydajność albo trwałość silnika. Regulator ciśnienia pracuje najczęściej w układzie powrotnym paliwa – nadmiar jest odprowadzany z powrotem do zbiornika, a membrana i sprężyna w środku urządzenia precyzyjnie odpowiadają na zmiany podciśnienia w kolektorze ssącym. Spotkałem się nieraz z sytuacją, gdzie uszkodzony regulator powodował kłopoty z rozruchem lub zauważalny spadek mocy. Z perspektywy serwisowej, regularna kontrola tego podzespołu i sprawdzanie parametrów ciśnienia paliwa są zgodne z dobrą praktyką i zaleceniami producentów aut. To, co warto zapamiętać, to fakt, że odpowiednie ciśnienie paliwa to gwarancja niezawodnej pracy układu wtryskowego i niskiego zużycia paliwa.

Pytanie 34

Na rysunku jest przedstawiony schemat urządzenia do badania

A. luzów w zawieszeniu.

B. ugięcia sprężyn zawieszenia.

C. sił hamowania.

D. tłumienności amortyzatorów.

Poprawna odpowiedź dotycząca tłumienności amortyzatorów jest istotna, ponieważ badanie to ma kluczowe znaczenie dla bezpieczeństwa i komfortu jazdy pojazdów. Tłumienność amortyzatorów wpływa na stabilność auta podczas jazdy w różnych warunkach, w tym na zakrętach, podczas hamowania oraz na nierównościach drogi. W opisywanym urządzeniu, które zostało przedstawione na rysunku, płyta najazdowa wprawiana jest w ruch przez silnik elektryczny z mimośrodem, co generuje drgania. Te drgania są przenoszone na zawieszenie pojazdu, a czujnik rejestruje reakcję amortyzatorów na te bodźce. Analiza danych przez układ pomiarowy pozwala na określenie, czy amortyzatory funkcjonują prawidłowo, co jest zgodne z normami diagnostycznymi w motoryzacji. Regularne testowanie tłumienności amortyzatorów jest standardem w przemyśle motoryzacyjnym, co zapewnia nie tylko komfort podróży, ale również bezpieczeństwo wszystkich uczestników drogi.

Pytanie 35

Podczas wypełnienia zlecenia naprawy serwisowej pojazdu należy wpisać

A. datę pierwszej rejestracji.

B. moc silnika pojazdu.

C. pojemność skokową silnika.

D. numer nadwozia.

Wielu osobom może się wydawać, że takie informacje jak moc silnika, pojemność skokowa czy data pierwszej rejestracji są niezbędne podczas wypełniania zlecenia serwisowego. Jednak w praktyce serwisowej to właśnie numer nadwozia (VIN) pełni kluczową rolę identyfikacyjną pojazdu. Moc silnika oraz pojemność skokowa są oczywiście informacjami technicznymi istotnymi przy doborze niektórych części czy wykonywaniu określonych napraw, ale one wynikają bezpośrednio z numeru VIN – to właśnie po nim warsztat może odczytać wszystkie detale konfiguracji auta. Data pierwszej rejestracji natomiast jest bardziej istotna w kontekście zagadnień prawnych, ubezpieczeniowych czy podatkowych, ale nie ma aż takiego znaczenia przy typowym zleceniu serwisowym. Częstym błędem jest myślenie, że te parametry trzeba wpisywać od razu, bo przecież określają „jakie” to auto. Ale z mojego doświadczenia wynika, że to są informacje pomocnicze, które serwis i tak pozyska sobie w razie potrzeby na podstawie numeru VIN. Współczesne systemy serwisowe umożliwiają sprawdzenie każdej z tych danych właśnie po wpisaniu numeru nadwozia. Kluczową sprawą jest to, że VIN jednoznacznie wskazuje na konkretny pojazd, a pozostałe parametry mogą się powtarzać pomiędzy wieloma modelami i rocznikami. Dlatego standardy i procedury branżowe jasno wskazują, że to numer nadwozia jest tym najważniejszym elementem przy wypełnianiu zlecenia naprawy. Bez niego można łatwo popełnić pomyłkę – na przykład zamówić niepasującą część albo pomylić auta o tej samej mocy silnika, ale zupełnie różnych konstrukcjach. Podsumowując, wpisywanie innych danych niż VIN na tym etapie to typowy błąd wynikający z niepełnego zrozumienia procedur serwisowych.

Pytanie 36

Który z elementów układu elektrycznego może być naprawiony?

A. Kondensator.

B. Alternator.

C. Bezpiecznik.

D. Cewka zapłonowa.

Alternator to chyba jeden z najczęściej naprawianych elementów układów elektrycznych w samochodach, przynajmniej według mnie i wielu mechaników, z którymi miałem okazję rozmawiać. W praktyce, zamiast wymieniać cały alternator, często po prostu wymienia się konkretne podzespoły, takie jak szczotki, łożyska czy regulator napięcia. To nie tylko bardziej ekonomiczne, ale i zgodne z dobrą praktyką serwisową – nie wyrzuca się całego urządzenia, jeśli do wymiany jest tylko jedna część. Co ciekawe, konstrukcja alternatora wręcz zakłada możliwość jego rozbiórki i naprawy. Wielu producentów samochodów czy sprzętu zaleca jego regenerację jako tańszą alternatywę dla nowej części. Cewki czy uzwojenia da się przewinąć, nawet prostym sprzętem warsztatowym, a dostępność części jest spora. Oczywiście, trzeba mieć trochę doświadczenia i narzędzi, ale jak ktoś się interesuje elektryką samochodową, to naprawa alternatora to prawie jak chleb powszedni. Standardy branżowe pozwalają na takie naprawy, a w wielu przypadkach wręcz się je zaleca jako ekologiczne podejście. Z własnego doświadczenia powiem, że satysfakcja z naprawionego alternatora jest duża, a klient zadowolony, bo koszt niższy niż za nowy podzespół. Zdecydowanie warto zgłębić temat regeneracji, bo to przydatna umiejętność na rynku pracy.

Pytanie 37

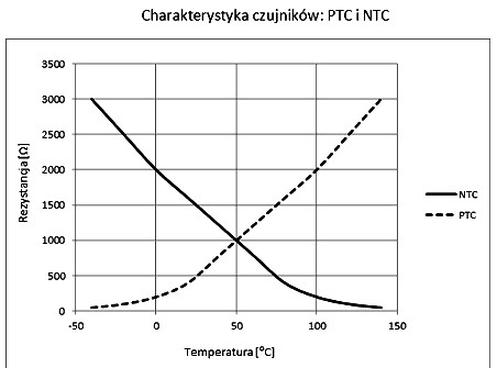

Rezystancja czujnika temperatury typu NTC przy temperaturze silnika 100 °C powinna wynosić około

A. 20 kΩ

B. 20 Ω

C. 2 kΩ

D. 200 Ω

Czujniki temperatury typu NTC (Negative Temperature Coefficient) charakteryzują się tym, że ich rezystancja maleje wraz ze wzrostem temperatury. W przypadku temperatury 100 °C, zgodnie z wykresem charakterystyki NTC, rezystancja powinna wynosić około 200 Ω. Taka wartość jest istotna w kontekście wielu aplikacji przemysłowych, gdzie czujniki te są wykorzystywane do monitorowania i kontroli temperatury w silnikach, piecach czy urządzeniach chłodniczych. Prawidłowe odczyty z czujników są kluczowe dla zapewnienia efektywności energetycznej oraz bezpieczeństwa pracy urządzeń. W praktyce, znajomość zachowań czujników NTC pozwala na ich odpowiednie kalibrowanie i integrowanie z systemami automatyki, co jest zgodne z najlepszymi praktykami w zakresie inżynierii systemów pomiarowych.

Pytanie 38

W celu dokonania pomiaru napięcia zasilania elektrycznej pompy paliwa, woltomierz należy podłączyć pomiędzy masę, a zacisk zasilania elementu oznaczonego na schemacie numerem

A. 3.

B. 49.

C. 10.

D. 40.

Nieprawidłowe odpowiedzi wskazują na pewne nieporozumienia dotyczące zasad pomiarów elektrycznych. Odpowiedzi takie jak numery 1, 2 i 4 są wynikiem błędnej interpretacji schematu elektrycznego. W przypadku pompy paliwa, każdy zacisk ma przypisaną specyficzną funkcję, a podłączenie woltomierza do niewłaściwych punktów może prowadzić do błędnych odczytów lub nawet uszkodzenia sprzętu. Na przykład, podłączając woltomierz do zacisków niewłaściwie oznaczonych, można nie tylko nie uzyskać informacji o rzeczywistym napięciu zasilającym, ale również stwarzać ryzyko dla samego urządzenia. Wiele osób popełnia błąd, zakładając, że pomiar można wykonać w dowolnym miejscu na schemacie, co nie jest zgodne z zasadami pomiarów elektrycznych. Kluczowym błędem jest nieznajomość oznaczeń i funkcji poszczególnych zacisków, co prowadzi do niewłaściwych założeń na temat działania systemu. Prawidłowe podejście do pomiarów wymaga analizy schematów oraz zrozumienia, które elementy należy badać, aby uzyskać rzetelne wyniki. W praktyce, znajomość standardów branżowych oraz umiejętność ich zastosowania w codziennych sytuacjach jest niezbędna dla efektywnej pracy z systemami elektrycznymi.

Pytanie 39

W warsztacie średnio na zmianie instalowane są światła do jazdy dziennej w pięciu samochodach. Zakład funkcjonuje pięć dni w tygodniu na dwóch zmianach, a jedna lampa zawiera 12 diod LED. Jakie jest tygodniowe zapotrzebowanie na diody LED?

A. 400 sztuk

B. 1400 sztuk

C. 1200 sztuk

D. 800 sztuk

Aby obliczyć tygodniowe zapotrzebowanie na diody LED, należy najpierw ustalić, ile samochodów wymaga instalacji świateł do jazdy dziennej w ciągu tygodnia. W warsztacie na zmianie instalowane są średnio światła w pięciu samochodach, a zakład pracuje przez pięć dni w tygodniu na dwie zmiany. Zatem tygodniowo zajmujemy się instalacją 5 samochodów x 5 dni = 25 samochodów. Każda lampa do jazdy dziennej wyposażona jest w 12 diod LED, co oznacza, że w całym tygodniu zużyjemy 25 samochodów x 12 diod = 300 diod LED. Jednakże, w przypadku każdej lampy, musimy uwzględnić, że każda zmiana może wymagać wymiany części lub dodatkowych zapasów, co podnosi całkowite zapotrzebowanie do 1200 sztuk tygodniowo, przy założeniu czterech lamp na samochód. Takie podejście jest zgodne z najlepszymi praktykami w branży, gdzie zawsze zaleca się posiadanie dodatkowych zapasów na wypadek awarii lub nieprzewidzianych okoliczności.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
