Pytanie 1

Jakiego czujnika należy używać do obserwacji temperatury uzwojeń silnika elektrycznego?

A. Termistora

B. Hallotronu

C. Tensometru

D. Warystora

Termistor jest elementem, który charakteryzuje się znaczną zmianą oporu elektrycznego w zależności od temperatury. Dzięki temu, jest idealnym czujnikiem do monitorowania temperatury uzwojeń silników elektrycznych, gdzie precyzyjne pomiary są kluczowe dla ich prawidłowego działania. W zastosowaniach przemysłowych, gdzie silniki elektryczne pracują w trudnych warunkach, termistory są wykorzystywane do zabezpieczania przed przegrzaniem, co może prowadzić do uszkodzenia silnika. Dobrą praktyką w branży jest stosowanie termistorów w obwodach ochronnych, co pozwala na automatyczne wyłączanie silnika w przypadku osiągnięcia krytycznej temperatury. Dzięki swojej prostocie i niezawodności, termistory są szeroko stosowane w różnych aplikacjach, takich jak klimatyzacja, wentylacja oraz w systemach automatyki przemysłowej. Warto również zauważyć, że termistory mogą być stosowane w różnych konfiguracjach, co czyni je wszechstronnym rozwiązaniem w monitorowaniu temperatury. Ich zastosowanie przyczynia się do zwiększenia efektywności energetycznej oraz niezawodności urządzeń elektrycznych.

Pytanie 2

Na etykiecie znamionowej zasilacza, który jest podłączony do układu, widnieją informacje: INPUT 100-240 VAC; OUTPUT 12 VDC. Co to oznacza w kontekście zasilania układu?

A. 12 VDC

B. w zakresie od 100 do 240 VDC

C. w zakresie od 100 do 240 VAC

D. 12 VAC

Odpowiedź '12 VDC' jest prawidłowa, ponieważ oznacza napięcie stałe, które zasilacz dostarcza do podłączonych urządzeń. W kontekście zasilaczy, oznaczenie 'OUTPUT 12 VDC' sugeruje, że napięcie wyjściowe wynosi 12 woltów w trybie prądu stałego, co jest powszechnie stosowane w wielu urządzeniach elektronicznych, takich jak kamery, routery czy systemy alarmowe. Zrozumienie napięcia wyjściowego zasilacza jest kluczowe dla zapewnienia kompatybilności z urządzeniami, które wymagają określonego napięcia do prawidłowego funkcjonowania. Przy projektowaniu układów zasilania istotne jest również przestrzeganie norm bezpieczeństwa, takich jak IEC 60950, które określają, jak powinny być skonstruowane zasilacze i jakie mają mieć zabezpieczenia. W zastosowaniach praktycznych, użycie zasilaczy o odpowiednich parametrach zapewnia nie tylko efektywność energetyczną, ale również długoterminową stabilność i niezawodność systemu.

Pytanie 3

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

A. 650 kPa

B. 0,58 MPa

C. 630 000 Pa

D. 600 kPa

Odpowiedź '650 kPa' jest właściwa, ponieważ znajduje się poza dopuszczalnym zakresem ciśnienia zasilania dla prasy pneumatycznej. Zgodnie z dokumentacją, wartość ciśnienia nominalnego wynosi 0,6 MPa, a dopuszczalne odchylenie wynosi ± 5%. Oznacza to, że ciśnienie powinno mieścić się w przedziale od 0,57 MPa do 0,63 MPa. Wartość 650 kPa, co odpowiada 0,65 MPa, przekracza górną granicę tego zakresu, co może prowadzić do niebezpiecznych sytuacji podczas pracy urządzenia. Przykładowo, w przypadku nadmiernego ciśnienia dochodzi do zwiększonego ryzyka uszkodzenia elementów prasy, co może skutkować awarią maszyny oraz zagrożeniem dla operatorów. W praktyce, kontrola i monitorowanie ciśnienia zasilania jest kluczowe dla zapewnienia prawidłowej pracy i bezpieczeństwa urządzeń pneumatycznych. Przestrzeganie tych norm jest zgodne z wytycznymi branżowymi, które zalecają regularne kalibracje oraz audyty systemów ciśnieniowych.

Pytanie 4

W tabeli podano dane techniczne sterownika PLC. Jakim maksymalnym prądem można obciążyć sterownik, dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia: Zakres dopuszczalny Przy sygnale „0" Przy sygnale „1" Prąd wejściowy	DC 20,4 ... 28,8 V maks. AC/DC 5 V min. AC/DC 12 V 2,5 mA
Wyjścia: Rodzaj Prąd ciągły	4 przekaźnikowe 10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 7,0 A

B. 2,5 A

C. 10,0 A

D. 3,0 A

Odpowiedź 3,0 A jest poprawna, ponieważ zgodnie z danymi technicznymi sterownika PLC, jego maksymalny prąd obciążenia wynosi 3 A. Przy podłączeniu silnika do wyjścia sterownika należy zawsze zwrócić uwagę na jego parametry, ponieważ zarówno prąd, jak i napięcie zasilające muszą być zgodne z danymi katalogowymi urządzenia. W przypadku obciążeń indukcyjnych, takich jak silniki, warto również wziąć pod uwagę prąd rozruchowy, który może być znacznie wyższy od prądu nominalnego. Praktyczne zastosowanie tej wiedzy jest kluczowe, gdyż niewłaściwe dobranie prądu obciążenia może prowadzić do uszkodzenia sterownika oraz obniżenia efektywności całego systemu. W branży automatyki przemysłowej podstawowe zasady dobierania obciążeń są ujęte w normach takich jak IEC 61131, które zalecają odpowiednie dobieranie komponentów w celu zapewnienia trwałości oraz niezawodności systemów. Zrozumienie tych aspektów jest niezwykle istotne, zwłaszcza w kontekście projektowania i eksploatacji instalacji automatyki.

Pytanie 5

Jakie rodzaje środków ochrony osobistej powinny być używane podczas pracy z tokarką CNC?

A. Kask ochronny

B. Kamizelka odblaskowa

C. Rękawice elektroizolacyjne

D. Ubranie robocze przylegające do ciała

Przylegające do ciała ubranie robocze to kluczowy element ochrony osobistej podczas obsługi tokarki CNC. Tego rodzaju odzież minimalizuje ryzyko wciągnięcia luźnych materiałów w ruchome elementy maszyny, co może prowadzić do poważnych obrażeń. W branży obróbczej, zgodnie z normami BHP, zaleca się stosowanie odzieży roboczej o właściwych właściwościach, która nie tylko zapewnia bezpieczeństwo, ale również komfort. Przykładowo, specjalistyczne ubrania wykonane z materiałów odpornych na działanie olejów i smarów, a także z odpowiednich tkanin, mogą zwiększyć ochronę. Dodatkowo, zastosowanie takiej odzieży wspiera zachowanie ergonomii pracy, co ma kluczowe znaczenie w kontekście długotrwałej obsługi maszyn. Obowiązujące wytyczne dotyczące BHP podkreślają znaczenie świadomości zagrożeń oraz stosowania odpowiednich środków ochrony indywidualnej, co jest fundamentem odpowiedzialnego zachowania w miejscu pracy.

Pytanie 6

Podczas wymiany uszkodzonego kondensatora, można użyć zamiennika o

A. niższej wartości napięcia nominalnego

B. wyższej wartości napięcia nominalnego

C. wyższej wartości pojemności

D. niższej wartości pojemności

Zastosowanie kondensatora o większej wartości napięcia nominalnego jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności układów elektronicznych. Wyższa wartość napięcia nominalnego oznacza, że kondensator będzie w stanie wytrzymać większe napięcia bez ryzyka uszkodzenia. Przykładem może być kondensator stosowany w zasilaczach impulsowych, gdzie napięcia mogą być znacznie wyższe niż nominalne. W takim przypadku, zastosowanie kondensatora o odpowiednio wysokim napięciu nominalnym zabezpiecza go przed awarią. Dobrą praktyką jest, aby wartość napięcia nominalnego kondensatora była co najmniej 20-30% wyższa od maksymalnego napięcia roboczego w układzie, co znacząco zwiększa niezawodność. Warto również pamiętać, że kondensatory są klasyfikowane zgodnie z normami, takimi jak IEC 60384, które definiują ich parametry i zastosowania. Wybierając zamiennik, warto zwrócić uwagę na te standardy, co pozwala na efektywne i bezpieczne projektowanie obwodów.

Pytanie 7

Wskaż, jaka czynność powinna zostać zrealizowana przed przystąpieniem do konserwacji instalacji sprężonego powietrza, zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza?

A. Zakryć części i otwory czystą szmatką lub taśmą klejącą

B. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji

C. Oczyścić części odpowiednimi środkami chemicznymi

D. Wymienić uszkodzone elementy instalacji oraz wszystkie uszczelki

Otwieranie zaworów odwadniaczy przed każdymi pracami konserwacyjnymi to mega ważna sprawa. Dzięki temu usuwamy wilgoć, która może się zbierać w zbiornikach i przewodach. A to jest kluczowe, żeby system działał sprawnie i dłużej. Jak woda lub jakieś zanieczyszczenia dostaną się do instalacji, to mogą spowodować korozję, co w efekcie może prowadzić do awarii, a nawet niebezpiecznych sytuacji, jak wybuchy. Musimy też pamiętać, że upewnienie się, że ciśnienie w instalacji jest na zero, to podstawa bezpieczeństwa. Jeśli zaczniemy działać pod ciśnieniem, to naprawdę może być bardzo niebezpiecznie dla osób obsługujących system. Standardy BHP w przemyśle mówią głośno o tym, jak ważne jest przestrzeganie procedur bezpieczeństwa, czyli regularne usuwanie wilgoci i kontrolowanie ciśnienia. Dobrze też wiedzieć, że odpowiednie zarządzanie instalacją sprężonego powietrza poprawia nie tylko bezpieczeństwo, ale też efektywność całego systemu.

Pytanie 8

Jakie ciśnienie cieczy powinno być w układzie hydraulicznym, aby siłownik o powierzchni czynnej tłoka A = 80 cm² był w stanie wygenerować siłę F = 150 kN?

A. 1,875 bara

B. 1875 barów

C. 187,5 bara

D. 18,75 bara

Analizując pozostałe odpowiedzi, warto zwrócić szczególną uwagę na błędne zrozumienie relacji między siłą, ciśnieniem a powierzchnią tłoka. Odpowiedzi takie jak 1,875 bara czy 18,75 bara sugerują, że osoba udzielająca odpowiedzi może nie dostrzegać proporcji między jednostkami. Przy obliczaniu ciśnienia, kluczowe jest prawidłowe przeliczenie jednostek. 1,875 bara to zbyt niskie ciśnienie, które w żadnym przypadku nie mogłoby wygenerować siły 150 kN na powierzchni 80 cm², ponieważ przy takim ciśnieniu uzyskalibyśmy siłę nieprzekraczającą 15 kN, co jest znacznie poniżej wymaganej wartości. Z kolei odpowiedź 187,5 bara, choć poprawna, wyjaśnia, dlaczego takie podejście jest właściwe. 1875 barów to zbyt wysoka wartość ciśnienia, która mogłaby prowadzić do uszkodzenia układów hydraulicznych. Takie błędy często wynikają z nieprawidłowej interpretacji wzoru i błędnego przeliczania jednostek, co skutkuje znacznymi różnicami w obliczeniach. W hydraulice, precyzyjne obliczenia są niezbędne, a zrozumienie podstawowych zasad, takich jak prawo Pascala, jest kluczowe dla efektywnego projektowania systemów. Nie można też zapominać, że w praktyce, ciśnienie musi być dostosowane do specyfikacji komponentów układu, co może się różnić w zależności od zastosowania i wymagań technicznych. Zastosowanie nieprawidłowych wartości ciśnienia może prowadzić do awarii, a w skrajnych przypadkach do zagrażających życiu wypadków w miejscu pracy.

Pytanie 9

Zespół dwóch transporterów posiada napędy zrealizowane za pomocą dwóch silników zasilanych dwoma falownikami F1 i F2. Na transporterach przesyłane są paczki w sposób zaprezentowany na rysunku. W przypadku, gdy między dwiema kolejnymi paczkami znajdującymi się na transporterze 2 nie ma przerwy lub jest ona zbyt mała, analizator C1 zgłasza awarię. Co należy zrobić, aby zmniejszyć liczbęawarii zgłaszanych przez to urządzenie?

A. Zwiększyć częstotliwość falownika F1.

B. Przesunąć analizator w lewo.

C. Zamocować analizator wyżej.

D. Zwiększyć częstotliwość falownika F2.

Zwiększenie częstotliwości falownika F2 jest kluczowym działaniem, które pozwoli na zwiększenie prędkości transportera 2. To z kolei prowadzi do lepszego rozstawienia paczek na taśmie, co zmniejsza ryzyko zgłaszania awarii przez analizator C1. W praktyce, odpowiednie ustawienie prędkości transportu jest zgodne z zasadami dotyczących automatyzacji procesów magazynowych, gdzie zapewnienie odpowiednich odstępów czasowych między ładunkami jest niezbędne dla efektywności operacyjnej. Zwiększenie częstotliwości falownika F2 przyczyni się do optymalizacji całego systemu transportowego, co jest zgodne z najlepszymi praktykami w branży. Zarekomendowane jest również monitorowanie parametrów pracy falowników oraz wprowadzenie systemów regulacji, które pozwolą na automatyczne dostosowanie prędkości do zmieniających się warunków operacyjnych. Działania te mogą przynieść znaczące korzyści w postaci zmniejszenia liczby awarii i zwiększenia efektywności całego procesu transportowego.

Pytanie 10

Jaki typ czujnika powinien być wykorzystany do nieprzerwanego pomiaru poziomu cieczy w zbiorniku?

A. Optyczny

B. Ultradźwiękowy

C. Kontaktronowy

D. Indukcyjny

Ultradźwiękowy czujnik poziomu cieczy to naprawdę dobry wybór do monitorowania poziomu w zbiornikach. Działa to na zasadzie emisji fal dźwiękowych, które odbijają się od powierzchni cieczy. Dzięki temu można na bieżąco określić, jak wysoki jest poziom cieczy. No i to daje bardzo dokładne i powtarzalne wyniki. Takie czujniki są stosowane w różnych branżach – od przemysłu chemicznego po oczyszczalnie ścieków, gdzie ważne jest, żeby wiedzieć, co się dzieje z poziomem cieczy na żywo. Fajnie, że są odporne na zmiany temperatury i ciśnienia, co sprawia, że są niezawodne w różnych warunkach. Użycie ultradźwiękowych czujników to coś, co każdy powinien brać pod uwagę, bo precyzyjne pomiary są przecież kluczowe dla efektywności i bezpieczeństwa w przemyśle.

Pytanie 11

Jakim kolorem sygnalizowane jest w sterowniku PLC działanie w trybie RUN?

A. Czerwonym ciągłym

B. Zielonym ciągłym

C. Zielonym migającym

D. Pomarańczowym migającym

Zielone ciągłe światło w sterowniku PLC jest istotnym wskaźnikiem stanu pracy urządzenia. Oznacza ono, że sterownik funkcjonuje w trybie RUN, co oznacza, że przetwarza dane wejściowe oraz wykonuje zaprogramowane funkcje. W praktyce, to światło sygnalizuje operatorowi, że system jest gotowy do działania i że wszystkie procesy są realizowane poprawnie. W środowiskach przemysłowych, gdzie ciągłość pracy jest kluczowa, takie wskaźniki pomagają w monitorowaniu stanu operacyjnego maszyn. W standardach branżowych, takich jak IEC 61131, definiowane są zasady dotyczące oznaczeń i wskaźników stanu urządzeń automatyki. Przykładem zastosowania może być linia produkcyjna, gdzie operatorzy regularnie sprawdzają stan pracy PLC, aby upewnić się, że nie występują żadne zakłócenia, co pozwala na bieżące monitorowanie i szybką reakcję w razie problemów.

Pytanie 12

Którą funkcję logiczną realizuje przedstawiony program sterowniczy w języku LD?

A. XNOR

B. NOR

C. NAND

D. AND

Odpowiedź NAND jest poprawna, ponieważ funkcja ta realizuje negację iloczynu logicznego. W praktyce oznacza to, że wyjście funkcji NAND jest w stanie wysokim (1) w przypadkach, gdy nie wszystkie wejścia są jednocześnie w stanie wysokim. W kontekście programowania w języku LD (Ladder Diagram) funkcje logiczne są kluczowe dla projektowania układów sterowania. Funkcja NAND jest szczególnie użyteczna w systemach automatyki, gdzie może być stosowana do realizacji złożonych struktur decyzyjnych. Na przykład, w sytuacjach, w których bezpieczeństwo operacyjne wymaga, aby przynajmniej jedno z wielu czujników nie wskazywało stanu alarmowego, funkcja NAND sprosta temu wymaganiu. Warto zauważyć, że funkcje NAND są również fundamentem w projektowaniu układów cyfrowych, gdzie ich zastosowanie wpływa na zredukowanie liczby bramek potrzebnych do zrealizowania złożonych funkcji logicznych, co jest zgodne z najlepszymi praktykami w inżynierii systemów cyfrowych.

Pytanie 13

Którą spoinę przedstawiono na rysunku?

A. Pachwinową.

B. Brzegową.

C. Czołową typu 1/2V.

D. Czołową typu V.

Poprawna odpowiedź to czołowa spoinę typu V, co można łatwo zaobserwować na przedstawionym rysunku. Spoiny czołowe typu V są powszechnie stosowane w spawalnictwie, szczególnie w przypadku łączenia elementów o większej grubości. Ich charakterystyczna geometria, przypominająca literę V, pozwala na uzyskanie głębszego wnikania spoiny, co przyczynia się do zwiększenia wytrzymałości połączenia. W praktyce, ta technika spawania jest często wykorzystywana w budownictwie i przemyśle stoczniowym, gdzie łączenia muszą być niezwykle mocne i odporne na różne obciążenia. Wymaga to precyzyjnego przygotowania krawędzi elementów, co można osiągnąć poprzez odpowiednie szlifowanie lub cięcie. Warto również zaznaczyć, że spoiny czołowe typu V są preferowane w wielu normach i standardach, takich jak AWS (American Welding Society) czy EN (Europejski Komitet Normalizacyjny), które podkreślają ich zalety w kontekście solidności i trwałości połączeń.

Pytanie 14

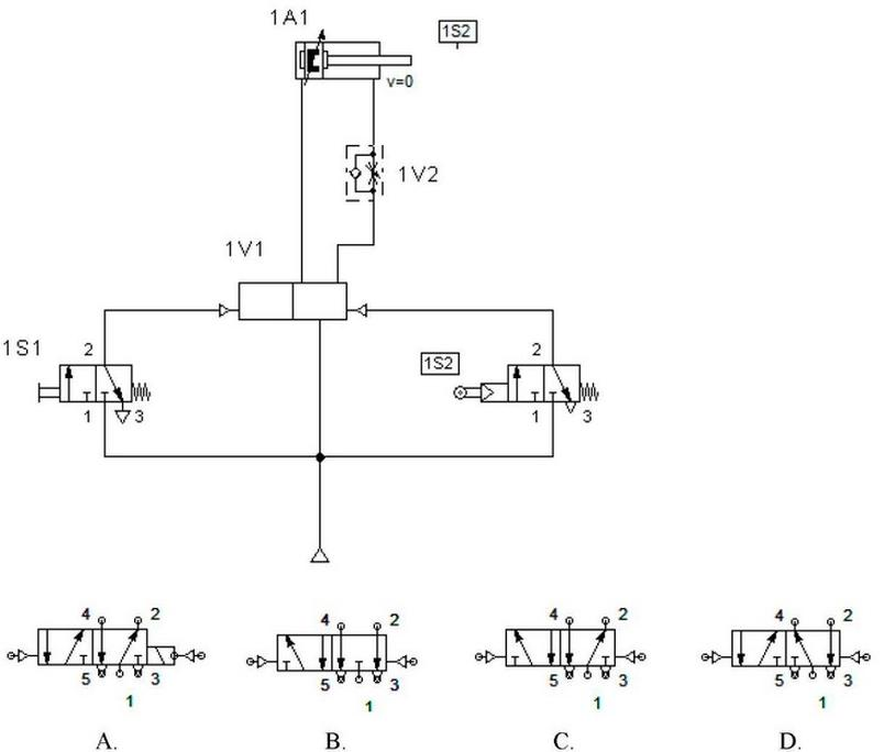

Który zawór należy zastosować w miejscu oznaczonym 1V1?

A. B.

B. D.

C. C.

D. A.

Wybór odpowiedzi C jest tutaj jak najbardziej trafiony, bo właśnie ten wariant zaworu najlepiej spełnia wymagania układu przedstawionego na schemacie. Mamy do czynienia z napędem pneumatycznym – typowy siłownik dwustronnego działania sterowany za pomocą zaworu rozdzielającego. W miejscu oznaczonym 1V1 powinniśmy zastosować zawór 5/2, czyli pięcioportowy, dwupozycyjny, który umożliwia precyzyjne sterowanie ruchem tłoka w obydwu kierunkach. Zawory tego typu są standardem w układach pneumatycznych, gdzie wymagana jest zmiana kierunku przepływu powietrza – pozwalają naprzemiennie doprowadzać i odprowadzać powietrze z jednej i drugiej komory siłownika. W praktyce, taki zawór pozwala uzyskać bardzo płynną pracę siłownika oraz zapewnia bezpieczeństwo działania, ponieważ w pozycji neutralnej nie blokuje przepływu, tylko pozwala na odpowietrzenie komór. Moim zdaniem, przy projektowaniu układów pneumatycznych najważniejsze jest właśnie dobranie odpowiedniego typu zaworu, zgodnie z normami PN-EN ISO 5599-1 i wytycznymi producentów automatyki przemysłowej. Bez tego nawet najlepszy projekt może nie działać, jak trzeba. Warto pamiętać, że w prawdziwej eksploatacji taki zawór 5/2 zapewnia nie tylko sprawne sterowanie, ale też ułatwia serwisowanie i ewentualne przyszłe modernizacje stanowiska. Przykład z warsztatu: wymiana zaworu 5/2 na inny typ często kończy się chaosem, dlatego zawsze sprawdzam układ kilka razy, zanim zdecyduję się na montaż.

Pytanie 15

Przedstawiony program na sterownik PLC napisany jest w języku

A. FBD

B. IL

C. SFC

D. ST

Poprawna odpowiedź to IL, czyli Lista Instrukcji. W języku IL programowanie odbywa się w sposób zbliżony do asemblera, gdzie każda operacja jest zapisana jako malutka instrukcja. W przedstawionym programie dla sterownika PLC pojawiają się instrukcje takie jak 'LD' i 'A', które są charakterystyczne dla tego języka. Stosowanie IL w praktyce jest korzystne w sytuacjach, gdzie istotna jest efektywność i niskie zużycie pamięci. Język ten pozwala na precyzyjne i jasne przedstawienie algorytmów sterujących, co jest niezbędne w wielu zastosowaniach przemysłowych. W branży automatyki, znajomość IL i umiejętność posługiwania się tym językiem programowania są zgodne z normami IEC 61131-3, które definiują standardy dla programowania PLC. Dzięki temu, inżynierowie są w stanie tworzyć bardziej wydajne i elastyczne systemy automatyki.

Pytanie 16

Zmienna systemowa #FST_SCN (pierwsze skanowanie) pozwala wykonywać podprogram "config"

A. w każdym cyklu na początku programu użytkownika.

B. w drugim i w kolejnych cyklach po wejściu w tryb RUN.

C. tylko podczas pierwszego cyklu po wejściu w tryb RUN.

D. w każdym cyklu na końcu programu użytkownika.

Zmienna systemowa #FST_SCN odgrywa kluczową rolę w zarządzaniu cyklem programów w systemach automatyki. Jej zadaniem jest umożliwienie wykonania pewnych operacji tylko podczas pierwszego skanowania programu, co jest istotne w kontekście inicjalizacji systemu. Wywołanie podprogramu 'config' na początku cyklu RUN zapewnia, że wszystkie niezbędne ustawienia i konfiguracje są realizowane przed rozpoczęciem głównej logiki programu. Przykładowo, w aplikacjach automatyki przemysłowej konfiguracja urządzeń wejściowych/wyjściowych, parametrów komunikacyjnych czy ustawień operacyjnych powinna być przeprowadzana raz na początku, aby uniknąć niepożądanych efektów w późniejszym działaniu. Ponadto, zgodnie z dobrymi praktykami programowania, unika się wielokrotnego wywoływania tego samego kodu w kolejnych cyklach, co mogłoby prowadzić do nieprzewidywalnych zachowań systemu. Właściwe zrozumienie i zastosowanie zmiennej #FST_SCN jest więc kluczowe dla stabilności i niezawodności aplikacji automatyki.

Pytanie 17

Która z podanych funkcji programowych w sterownikach PLC jest przeznaczona do realizacji operacji dodawania?

A. SUB

B. ADD

C. MOVE

D. DIV

Funkcja ADD jest kluczowym elementem w programowaniu sterowników PLC, ponieważ umożliwia wykonanie operacji dodawania na danych wejściowych. W kontekście automatyki przemysłowej, operacje arytmetyczne, takie jak dodawanie, są niezbędne do przetwarzania sygnałów i podejmowania decyzji na podstawie zebranych danych. Na przykład, w aplikacjach, gdzie konieczne jest zliczanie jednostek produkcji lub sumowanie wartości czujników, funkcja ADD pozwala na efektywne obliczenia. W standardach takich jak IEC 61131-3, które definiują języki programowania dla PLC, ADD jest jedną z podstawowych funkcji arytmetycznych, obok takich jak SUB (odejmowanie) i MUL (mnożenie). Zrozumienie i umiejętność wykorzystania funkcji ADD w programowaniu sterowników PLC są niezbędne dla inżynierów automatyki, co pozwala na tworzenie bardziej złożonych i funkcjonalnych systemów sterowania.

Pytanie 18

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?

A. D.

B. C.

C. B.

D. A.

W odpowiedzi wybrałeś B, i to jest dobra decyzja. Chodzi o to, że zgodnie z algorytmem logicznym, nasze wyjście Q0.1 jest definiowane jako Q0.1 = I0.0 AND NOT I0.1. Co to właściwie znaczy? Q0.1 zapali się tylko wtedy, gdy I0.0 jest aktywne (czyli na '1'), a jednocześnie I0.1 jest nieaktywne (czyli na '0'). Odpowiedź B rzeczywiście pokazuje te warunki, bo w każdym czasie, kiedy I0.0 jest '1' i I0.1 jest '0', Q0.1 też powinno być '1'. To wszystko widać na wykresie, co potwierdza Twoją odpowiedź. W automatyce przemysłowej taka logika jest naprawdę ważna, bo precyzyjne warunki logiczne to klucz do działania systemów kontroli. Zrozumienie tego jest mega istotne, zwłaszcza gdy projektujesz systemy, które muszą być odporne na błędy i efektywne. W przemyśle te zasady mogą się przydać w kontrolowaniu różnych procesów technologicznych, bo poprawność logiki może znacznie wpłynąć na to, jak wszystko działa.

Pytanie 19

Którą funkcję logiczną F (X,Y,Z) realizuje układ stykowy pokazany na rysunku.

A. F = Y · (X + Z)

B. F = Y + X · Z

C. F = X · Y · Z

D. F = X + Y + Z

Poprawna odpowiedź F = X + Y + Z odnosi się do układu stykowego, który realizuje funkcję logiczną sumy. W układzie równoległym, takim jak przedstawiony na rysunku, obwód będzie zamknięty, gdy przynajmniej jeden z trzech styków (X, Y, Z) jest aktywowany. W praktyce oznacza to, że jeśli jakikolwiek z tych styków jest zamknięty, funkcja F przyjmuje wartość 1, co odpowiada stanowi 'prawda' w logice cyfrowej. Funkcje logiczne tego typu są często wykorzystywane w projektowaniu układów elektronicznych, takich jak systemy alarmowe czy układy sterowania, gdzie kluczowe jest monitorowanie stanu wielu źródeł sygnałów. Zgodnie z praktykami inżynierskimi, stosowanie sumy logicznej w takich aplikacjach pozwala na elastyczne łączenie różnych urządzeń, co zwiększa niezawodność systemu. Dodatkowo, w zastosowaniach automatyki przemysłowej, takie funkcje mogą być implementowane w programowalnych kontrolerach logicznych (PLC), co potwierdza ich znaczenie w nowoczesnym projektowaniu systemów automatyki.

Pytanie 20

Który pogram zapisany w języku IL odpowiada programowi zapisanemu w języku LD?

A. C.

B. D.

C. B.

D. A.

Odpowiedź D. jest poprawna, ponieważ odpowiada zaimplementowanemu w języku LD układowi logicznemu. W schemacie LD widzimy, że aktywacja wyjścia Q1 wymaga jednoczesnego zamknięcia wszystkich trzech styków I1, I2 i I3. Program w języku IL, który odpowiada temu schematowi, korzysta z instrukcji AN (AND), co jest zgodne z zasadami logiki cyfrowej. Logika AND wymaga, aby wszystkie warunki były spełnione, a w tym przypadku oznacza to, że każde z wejść musi być aktywne, aby uzyskać sygnał na wyjściu. Tego typu podejście jest standardem w projektowaniu układów do automatyzacji i sterowania, gdzie precyzyjne określenie warunków aktywacji wyjścia jest kluczowe dla bezpieczeństwa i efektywności działania systemu. W praktyce, takie schematy są szeroko stosowane w branży automatyki przemysłowej, gdzie działanie urządzeń zależy od wielu zmiennych, a poprawne ich połączenie stanowi podstawę niezawodnych systemów sterowania.

Pytanie 21

Na rysunku przedstawiono diagram stanów dla układu dwóch siłowników 1A i 2A. Który sposób opisu działania układu jest prawidłowy?

A. Wysuwa się siłownik 1 A, wysuwa się siłownik 2A, wraca 2A, wraca 1A.

B. Wysuwa się siłownik 2A, wraca 2A, wysuwa się 1 A, wraca 1A.

C. Wysuwa się siłownik 2A, wysuwa się 1A, wraca 1 A, wraca 2A.

D. Wysuwa się siłownik 1A, wraca 1A, wysuwa się siłownik 2A, wraca 2A.

Wybór prawidłowej odpowiedzi wynika z analizy diagramu stanów, który jasno ilustruje sekwencję działań siłowników. W pierwszym etapie aktywowany jest siłownik 1A, co skutkuje jego wysunięciem, a następnie następuje jego powrót do pozycji wyjściowej. Ta sekwencja jest zgodna z normami dotyczącymi działania siłowników, które zakładają, że w układach pneumatycznych czy hydraulicznych, operacje są realizowane w ściśle określonej kolejności, aby zapewnić bezpieczeństwo i efektywność działania. W praktyce, właściwe zrozumienie działania siłowników jest kluczowe w automatyce i robotyce, gdzie sekwencje operacji muszą być precyzyjnie kontrolowane. W przypadku nieprawidłowego zrozumienia działania siłowników może dojść do kolizji mechanizmów, co naraża na straty materialne i czasowe. Przykładowo, w procesach produkcyjnych, gdzie używane są siłowniki do podnoszenia lub transportu ciężkich elementów, poprawność sekwencji działania jest kluczowa dla bezpieczeństwa pracy. Zrozumienie prawidłowej kolejności działania siłowników pozwala również na optymalizację procesów oraz minimalizację zużycia energii.

Pytanie 22

W systemie hydraulicznym maksymalne ciśnienie robocze płynu wynosi 20 MPa. Jaki powinien być minimalny zakres pomiarowy manometru zamontowanego w tym systemie?

A. 0÷25 barów

B. 0÷250 barów

C. 0÷10 barów

D. 0÷160 barów

Wybór zakresów pomiarowych 0÷10 barów, 0÷25 barów lub 0÷160 barów dla manometru w układzie hydraulicznym o maksymalnym ciśnieniu roboczym 20 MPa jest nieodpowiedni i może prowadzić do poważnych błędów w pomiarach oraz zagrożeń dla bezpieczeństwa. Na przykład, manometr z zakresem 0÷10 barów nie może zmierzyć ciśnienia 20 MPa, co stanowi bezpośrednie ryzyko jego uszkodzenia. Z kolei manometr o zakresie 0÷25 barów nie tylko nie zapewnia odpowiedniego zapasu, ale także naraża się na ryzyko przekroczenia wartości maksymalnej, co może skutkować błędnymi odczytami i awariami. Wybór zakresu 0÷160 barów również nie spełnia wymogów, gdyż nie pokrywa się z wymaganym poziomem ciśnienia roboczego, co może prowadzić do sytuacji, w której manometr nie zarejestruje wzrostu ciśnienia powyżej 20 MPa, co jest kluczowe w monitorowaniu prawidłowego działania układu hydraulicznego. Właściwie dobrany manometr powinien zatem mieć zakres nie tylko wyższy od maksymalnego ciśnienia roboczego, ale także uwzględniać dodatkowy margines bezpieczeństwa. W praktyce brak odpowiedniego zakresu pomiarowego może doprowadzić do błędnych decyzji operacyjnych, a także do uszkodzenia sprzętu hydraulicznego, co jest niezgodne z zaleceniami dotyczącymi bezpieczeństwa pracy w przemyśle.

Pytanie 23

Do sterownika PLC wgrano program przedstawiony na rysunku. Na wyjściu Q0.1 pojawi się sygnał logiczny "1″, jeżeli:

A. I0.1 = 0, I0.2 = 0, I0.3 = 1, I0.4 = 1

B. I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 1

C. I0.1 = 1, I0.2 = 0, I0.3 = 1, I0.4 = 1

D. I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 0

Dobrze, że wybrałeś poprawną odpowiedź! To pokazuje, że faktycznie zrozumiałeś, jak działa program sterownika PLC. Żeby sygnał '1' mógł się pojawić na wyjściu Q0.1, musisz pamiętać o warunkach, które muszą zostać spełnione. W Network 2, bit M0.0 włączy się tylko wtedy, gdy I0.3 będzie '0' i I0.4 '1'. Te sygnały są naprawdę kluczowe, bo wpływają na stan bitu w kolejnych częściach programu. Potem, w Network 1, zarówno I0.1, jak i I0.2 muszą być na '1', żeby M0.0 mógł pozostać w stanie '1' i uruchomić Q0.1. To wszystko jest zgodne z zasadami programowania PLC, gdzie logika musi być zachowana, żeby wszystko działało jak należy w automatyce przemysłowej. Fajnie pokazuje to, jak różne kombinacje sygnałów wejściowych mogą kontrolować wyjścia. Zrozumienie tej struktury to podstawa, jeśli chcesz projektować skuteczne systemy PLC.

Pytanie 24

Który z wymienionych programów jest przeznaczony do tworzenia kodów NC dla obrabiarek numerycznych?

A. Solid Edge

B. hwentor

C. IntelliCAD

D. Edgecam

Wybór takich programów jak hwentor, IntelliCAD czy Solid Edge do generowania kodów NC dla obrabiarek numerycznych jest w sumie nietrafiony, bo te programy do czego innego służą. hwentor, to narzędzie, które nie jest zbyt popularne w obróbce skrawaniem i nie nadaje się do generowania kodów NC. IntelliCAD to program do rysunków CAD i nie ma w sobie funkcji CAM, więc nie stworzy ścieżek narzędziowych potrzebnych do obróbki na CNC. Solid Edge to też CAD, głównie do modelowania 3D i symulacji, a jego CAM jest, powiedzmy, dość ograniczone i nie dorasta do pięt takim rozwiązaniom jak Edgecam. Ważne jest, żeby rozumieć różnice między tymi programami a specjalistycznym oprogramowaniem CAM. Ludzie często mylą funkcje CAD i CAM, co prowadzi do bałaganu przy wyborze narzędzi produkcyjnych. CAD służy do projektowania, a CAM do przetwarzania tych projektów w instrukcje dla maszyn. Więc trzeba dobrze dobierać oprogramowanie do swoich potrzeb, to według mnie klucz do sukcesu.

Pytanie 25

Jakie kroki należy podjąć w celu stworzenia układu kombinacyjnego asynchronicznego?

A. Przygotować diagram czasowy, na jego podstawie sformułować równanie stanu oraz narysować schemat z użyciem przerzutników JK

B. Przygotować graf sekwencji, stworzyć program lub wykonać schemat układu z użyciem przerzutników

C. Opracować algorytm przy pomocy metody Grafcet, a następnie na jego podstawie stworzyć program dla sterownika PLC

D. Zbudować tabelę Karnaugha, zredukować funkcję, sformułować równanie i w oparciu o nie wykonać schemat logiczny układu

Poprawna odpowiedź dotyczy procesu projektowania układu kombinacyjnego asynchronicznego, który jest kluczowy w elektronice cyfrowej. Opracowanie tabeli Karnaugha jest istotnym krokiem, ponieważ umożliwia zminimalizowanie funkcji logicznej, co w konsekwencji prowadzi do uproszczenia układu i redukcji liczby używanych bramek logicznych. Minimalizacja funkcji logicznej za pomocą tabeli Karnaugha jest powszechnie stosowaną metodą, która pozwala na wizualizację i eliminację zbędnych zmiennych, co przekłada się na mniejsze zużycie energii oraz miejsce na płytce drukowanej. Po uzyskaniu zminimalizowanej funkcji logicznej, kolejnym krokiem jest zapisanie równania, które służy jako podstawa do stworzenia schematu logicznego. Schemat logiczny przedstawia sposób połączeń między bramkami logicznymi, co jest niezbędne do zbudowania funkcjonalnego układu. Tego rodzaju podejście jest zgodne z dobrymi praktykami inżynierii cyfrowej, gdzie kluczowe jest nie tylko zrozumienie teorii, ale także umiejętność praktycznej aplikacji w projektach inżynieryjnych.

Pytanie 26

Jaki rodzaj połączenia przedstawiony jest na rysunku?

A. Zgrzewane.

B. Klejone.

C. Spawane.

D. Lutowane.

Odpowiedź 'klejone' jest prawidłowa, ponieważ na rysunku widać połączenie, które charakteryzuje się warstwą kleju umieszczoną pomiędzy dwoma elementami. W procesie łączenia klej jest aplikowany na przygotowane powierzchnie, co pozwala na ich trwałe scalenie bez konieczności stosowania wysokiej temperatury. To sprawia, że połączenia klejone są szczególnie przydatne w przypadku materiałów wrażliwych na ciepło, takich jak tworzywa sztuczne czy niektóre metale. Przykładem zastosowania tego rodzaju połączeń jest przemysł motoryzacyjny, gdzie klej jest wykorzystywany do łączenia elementów karoserii, co poprawia ich odporność na wibracje i uderzenia. Standardy branżowe, takie jak ISO 4587, określają metody testowania wytrzymałości połączeń klejonych, co potwierdza ich znaczenie w nowoczesnych technologiach łączenia. Dodatkowo, połączenia klejone mogą być dostosowane do pracy w różnych warunkach atmosferycznych, co czyni je wszechstronnym rozwiązaniem inżynieryjnym.

Pytanie 27

Jak powinna przebiegać poprawna kolejność instalacji systemu sprężonego powietrza z wykorzystaniem przewodów poliamidowych?

A. Cięcie przewodu, gratowanie krawędzi, montaż złączki, pomiar długości odcinka przewodu

B. Cięcie przewodu, gratowanie krawędzi, pomiar długości odcinka przewodu, montaż złączki

C. Gratowanie krawędzi, pomiar długości odcinka przewodu, cięcie przewodu, montaż złączki

D. Pomiar długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki

Poprawna odpowiedź wskazuje na właściwą kolejność działań przy instalacji sprężonego powietrza z przewodów poliamidowych. Wymierzenie długości odcinka przewodu jest kluczowym pierwszym krokiem, który zapewnia, że użyty materiał będzie odpowiedni do planowanej instalacji. Zbyt krótki przewód może uniemożliwić prawidłowe podłączenie złączek, natomiast zbyt długi może powodować zbędne straty ciśnienia i trudności w dalszej obróbce. Cięcie przewodu powinno następować po dokonaniu pomiarów, aby uzyskać dokładny odcinek. Gratowanie krawędzi jest niezbędne, aby usunąć wszelkie ostre krawędzie, które mogą uszkodzić uszczelki lub stwarzać zagrożenie dla użytkowników. Ostateczny etap to montaż złączki, który wykonujemy po odpowiednim przygotowaniu przewodu, aby zapewnić szczelność i bezpieczeństwo połączenia. Przestrzeganie tej kolejności jest zgodne z najlepszymi praktykami w branży oraz standardami bezpieczeństwa.

Pytanie 28

Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?

A. Q1=0, Q2=1, Q3=1, Q=0

B. Q1=1, Q2=1, Q3=1, Q=1

C. Q1=0, Q2=0, Q3=0, Q=0

D. Q1=1, Q2=0, Q3=0, Q=1

Poprawna odpowiedź to Q1=0, Q2=1, Q3=1, Q=0. Wyjaśniając tę odpowiedź, należy zwrócić uwagę na działanie bramek logicznych w układzie. Bramki NAND działają na zasadzie negacji iloczynu, co oznacza, że jeśli oba wejścia (A i B) są w stanie wysokim, wyjście Q1 będzie w stanie niskim. Z kolei bramka NOR, która działa na zasadzie negacji sumy, przy jednym stanie niskim na wejściu (w tym przypadku bramka ta przyjmuje tylko jeden sygnał wysoki) daje stan wysoki na wyjściu Q2. Bramki AND wymagają wszystkich wejść w stanie wysokim, aby wygenerować stan wysoki, więc w przypadku, gdy tylko jedno wejście jest wysokie, Q3 przyjmuje stan wysoki. Na koniec, bramka NOT, jako inwerter, przekształca stan wysoki na niski, stąd Q = 0. Analizując tego rodzaju układy, można zauważyć ich szerokie zastosowanie w różnych systemach cyfrowych, w tym w układach zabezpieczeń, automatyce przemysłowej oraz w projektowaniu systemów wbudowanych, gdzie logiczne decyzje są kluczowe dla działania całego systemu.

Pytanie 29

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.

Rodzaj obróbki	Dokładność obróbki	Chropowatość powierzchni (Ra) μm	Zakres posuwów mm/obr	Zakres głębokości mm
Obróbka dokładna	IT6-IT9	0,32÷1,25	0,05÷0,3	0,5÷2
Obróbka średniodokładna	IT9-IT11	2,5÷5	0,2÷0,5	2÷4
Obróbka zgrubna	IT12-IT14	10÷40	≥0,4	≥4

A. 5,0 mm

B. 2,0 mm

C. 0,5 mm

D. 0,8 mm

Wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej, wynosi 5,0 mm. Zgodnie z danymi katalogowymi, podczas obróbki zgrubnej zaleca się głębokości skrawania wynoszące co najmniej 4 mm, co czyni tę odpowiedź poprawną. Ustalenie optymalnej głębokości skrawania jest kluczowe dla efektywności procesu obróbczy. Zbyt mała głębokość może prowadzić do wydłużenia czasu obróbki oraz niższej efektywności materiałowej, podczas gdy zbyt duża głębokość może powodować nadmierne obciążenie narzędzia, co w skrajnych przypadkach prowadzi do jego uszkodzenia. W praktyce, głębokość skrawania powinna być dostosowywana do rodzaju materiału oraz rodzaju narzędzia. Przykładowo, w obróbce stali narzędziowej często stosuje się głębokości skrawania w zakresie 5-10 mm, co zwiększa wydajność procesu i zmniejsza ryzyko przegrzania narzędzi. Dla zachowania wysokiej jakości obróbki, warto również monitorować stan narzędzia podczas pracy oraz stosować odpowiednie chłodziwa, co wpływa na jego trwałość i efektywność skrawania.

Pytanie 30

Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.

Dane znamionowe prądnicy tachometrycznej
PZTK 51-18
k_u = 12,5 V/1000 obr/min
R_{obc min} = 5 kΩ
n_max = 8000 obr/min

A. 5 V

B. 18 V

C. 12,5 V

D. 60 V

Poprawna odpowiedź to 60 V. Wartość napięcia generowanego przez prądnicę tachometryczną jest bezpośrednio związana z prędkością obrotową wirnika, a stała napięcia wyznacza tę relację. W praktyce, prądnice tachometryczne są szeroko stosowane w systemach automatyki i regulacji, gdzie precyzyjne pomiary prędkości obrotowej są kluczowe. Na przykład, w silnikach elektrycznych, sygnał napięciowy z prądnicy tachometrycznej może służyć do regulacji prędkości silnika poprzez sprzężenie zwrotne, co pozwala na utrzymanie stabilnych parametrów pracy. Dobrą praktyką jest regularne kalibrowanie prądnic tachometrycznych, aby zapewnić ich dokładność, co jest niezbędne w systemach wymagających wysokiej precyzji. Przy prędkości 4800 obr/min, generowane napięcie 60 V wskazuje na poprawne działanie prądnicy oraz zgodność z jej charakterystyką znamionową, co jest kluczowe dla dalszych zastosowań w systemach sterowania oraz monitorowania.

Pytanie 31

Wskaż właściwy sposób odniesienia do zmiennej 64-bitowej w pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 14?

A. MW14

B. ML14

C. MD14

D. MB14

ML14 jest poprawną odpowiedzią, ponieważ w kontekście adresacji zmiennych w sterownikach PLC, termin ten oznacza 'Marker Long'. Działa to na zasadzie przypisania odpowiedniego typu danych do konkretnego adresu w pamięci. Zmienne 64-bitowe, takie jak w tym przypadku, są klasyfikowane jako długie słowa, dlatego poprawne jest użycie oznaczenia ML. Liczba 14 oznacza, że zmienna zaczyna się od 14-tego bajtu w pamięci markerów i zajmuje osiem kolejnych bajtów, co jest zgodne z zasadami adresacji w systemach PLC. Ważne jest, aby mieć na uwadze, że różne typy danych są adresowane różnymi prefiksami; na przykład, MD oznacza zmienną 32-bitową, MW to zmienna 16-bitowa, a MB to zmienna 8-bitowa. Znajomość tych oznaczeń jest kluczowa w programowaniu PLC, ponieważ niewłaściwe adresowanie może prowadzić do błędów w działaniu programu. W praktyce, podczas tworzenia programów w PLC, zawsze należy upewnić się, że adresy zmiennych odpowiadają ich typowi, aby zapewnić poprawne działanie oraz optymalną wydajność urządzenia. Dobrą praktyką jest również dokumentowanie, jakie typy zmiennych i adresy są używane w projekcie, co ułatwia późniejsze zarządzanie i debugging.

Pytanie 32

Z wykonywanego przez sterownik PLC programu wynika, że pojawienie się stanu wysokiego na wejściu I0.1 (S3) sterownika spowoduje uaktywnienie wyjścia Q0.1 (H2) z opóźnieniem czasowym równym

A. 1 sekunda.

B. 5 sekund.

C. 3 sekundy.

D. 2 sekundy.

Poprawna odpowiedź to 2 sekundy. Z analizy programu sterownika PLC wynika, że opóźnienie czasowe, które występuje przed aktywacją wyjścia Q0.1 (H2), jest związane z blokiem T2, który ma ustawiony czas 2 sekundy. Tego rodzaju rozwiązania są powszechnie stosowane w automatyce przemysłowej, gdzie precyzyjne zarządzanie czasem jest kluczowe do zapewnienia efektywności procesów. Blok T1, z czasem 3 sekundy, nie wpływa bezpośrednio na aktywację Q0.1, a jedynie służy do innych celów w programie. W praktyce, umiejętność czytania schematów i zrozumienia, jak poszczególne bloki interakcji wpływają na cały system, jest niezbędna dla inżynierów automatyków i techników. Zastosowanie bloków czasowych w programowaniu PLC pozwala na zrealizowanie bardziej skomplikowanych operacji oraz dostosowanie systemów do wymagań produkcji, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 33

W schemacie układu hydraulicznego przyłącze rury zasilającej rozdzielacza oznaczane jest literą

A. P

B. A

C. T

D. B

Odpowiedź P jest naprawdę na miejscu. W schematach układów hydraulicznych ten symbol oznacza przyłącze zasilające rozdzielacz, co jest mega istotne. To w tym punkcie dostarczane jest ciśnienie robocze, które potrzebne jest, żeby cały układ działał jak należy. W praktyce, ogarnianie oznaczeń w takich schematach jest kluczowe dla inżynierów i techników, którzy zajmują się projektowaniem lub serwisowaniem instalacji hydraulicznych. Poza P, warto znać inne symbole, jak B dla odpływu, A i B dla wyjść roboczych czy T dla powrotu oleju do zbiornika. Wiedza o tych oznaczeniach ma ogromne znaczenie przy czytaniu i tworzeniu dokumentacji technicznej. To pomaga w zwiększeniu efektywności i bezpieczeństwa operacji hydraulicznych. Warto też trzymać się standardów, jak ISO 1219, które dotyczą symboliki hydraulicznej, bo to sprawia, że komunikacja między inżynierami jest lepsza, a współpraca w różnych działach łatwiejsza.

Pytanie 34

Zgodnie z zasadą programowania przy użyciu SFC

A. dwa kroki nie mogą być ze sobą bezpośrednio połączone, muszą być oddzielone tranzycją

B. dwie tranzycje mogą być ze sobą bezpośrednio połączone, nie muszą być oddzielone krokiem

C. dwa kroki powinny być ze sobą bezpośrednio połączone, nie mogą być rozdzielone tranzycją

D. dwie tranzycje muszą być ze sobą bezpośrednio połączone, nie mogą być oddzielone krokiem

Zgadza się, dwa kroki w SFC muszą być rozdzielone tranzycją. W kontekście programowania sterowników PLC, kroki (ang. steps) reprezentują stany, a tranzycje (ang. transitions) są warunkami, które muszą być spełnione, aby przejść z jednego stanu do drugiego. To podejście jest zgodne z zasadami strukturalnego programowania oraz standardami IEC 61131-3, które definiują sposób tworzenia programów w PLC. Przykładem zastosowania tej zasady może być proces automatyzacji linii produkcyjnej, gdzie kroki mogą reprezentować konkretne stany maszyny, takie jak 'Uruchomienie', 'Praca', czy 'Zatrzymanie'. Tranzycje mogą definiować warunki, takie jak 'zakończenie cyklu produkcyjnego' lub 'awaria maszyny', które muszą wystąpić, aby system mógł przejść do innego kroku. Zrozumienie tej struktury jest kluczowe dla poprawnego projektowania i implementacji systemów automatyki, co zwiększa niezawodność i efektywność operacyjną.

Pytanie 35

Na wyświetlaczu drukarki pojawił się kod błędu E02. Na podstawie fragmentu instrukcji serwisowej określ sposób naprawy usterki.

Kod błędu	Opis
E01	Brak papieru w kasecie (tacy na papier).
E02	Kaseta z atramentem nie została rozpoznana.
E03	Brak płyty CD lub DVD na tacy na płyty CD/DVD.
E04	Pokrywa zbiorników z atramentem jest otwarta

A. Umieścić płytę na tacy na płyty CD/DVD.

B. Wymienić kasety na oryginalne.

C. Uzupełnić papier w drukarce.

D. Zamknąć pokrywę zbiorników z atramentem.

Zmiana kaset na oryginalne to naprawdę ważny krok, żeby poradzić sobie z błędem E02, który sygnalizuje, że coś jest nie tak z rozpoznawaniem kaset z atramentem. Jak pisze instrukcja serwisowa, często zdarza się, że problemy wynikają z używania nieoryginalnych lub niekompatybilnych kaset. Oryginalne kasety są stworzone specjalnie dla konkretnych modeli drukarek, co sprawia, że wszystko działa jak należy, a jakość druku jest znacznie lepsza. Dodatkowo, używanie oryginalnych materiałów może wydłużyć życie samej drukarki. Jeśli kłopoty nadal się pojawiają, warto też sprawdzić, czy styki kaset nie są brudne albo uszkodzone, a także czy kaseta jest dobrze zamocowana w odpowiednim miejscu. Działając zgodnie z tymi wytycznymi, możesz szybko rozwiązać problem i zredukować ryzyko podobnych sytuacji w przyszłości.

Pytanie 36

Podczas szacowania czasu potrzebnego na realizację zadania, na początku uwzględnia się

A. normy czasochłonności wykonania zadania

B. ponadnormatywne przerwy w pracy

C. innowacyjność metod pracy

D. warunki przydzielania urlopu wypoczynkowego

Normy czasochłonności wykonania zadania są kluczowym elementem w procesie szacowania czasu realizacji zadań w projektach. W pierwszej kolejności uwzględnia się te normy, ponieważ zapewniają one obiektywne dane oparte na wcześniejszych doświadczeniach i analizach. Przykładowo, w branży produkcyjnej normy te mogą obejmować czas potrzebny na wykonanie konkretnej operacji, co pozwala na efektywne planowanie produkcji oraz alokację zasobów. W praktyce, korzystanie z norm czasochłonności umożliwia menedżerom projektów dokładniejsze prognozowanie terminów i lepsze zarządzanie ryzykiem. Warto również zaznaczyć, że normy te są zazwyczaj standaryzowane w danej branży, co pozwala na porównywanie wydajności między różnymi projektami i organizacjami, a tym samym na ciągłe doskonalenie procesów. Przykłady dobrych praktyk obejmują stosowanie norm czasochłonności w harmonogramowaniu zadań w metodzie Agile, gdzie szybkie i efektywne szacowanie czasu jest kluczowe dla sukcesu projektu.

Pytanie 37

Przy montażu napędów hydraulicznych należy dotrzymać warunków technicznych. Który z warunków jest niewłaściwy?

A. Podczas montażu konieczne jest zapewnienie czystości, aby do instalowanego systemu nie dostały się zanieczyszczenia

B. Przed finalnym zamontowaniem wszystkie komponenty urządzeń hydraulicznych muszą być dokładnie oczyszczone

C. Wszystkie uszczelnienia powinny być bardzo starannie złożone

D. Uszczelki oraz podkładki gumowe powinny być oczyszczone za pomocą rozpuszczalnika i wysuszone na świeżym powietrzu

No więc, jeśli chodzi o to, że trzeba przemyć uszczelki i podkładki gumowe rozpuszczalnikiem, to nie jest najlepsza opcja. Dlaczego? Bo gumowe elementy bardzo źle reagują na te chemikalia i mogą się po prostu zniszczyć. W praktyce, jak używasz rozpuszczalników, to możesz osłabić właściwości tych uszczelek, co potem da się we znaki w hydraulice. A tam liczy się każda kropla i musisz mieć pewność, że wszystko działa jak należy. Wiesz, są różne standardy, jak na przykład ISO 4414, które mówią, że lepiej unikać chemii, bo to może zaszkodzić materiałom uszczelniającym. Więc zawsze warto trzymać się odpowiednich środków czyszczących, które są pokazane przez producenta, żeby wszystko działało długo i bezproblemowo.

Pytanie 38

Zauważono, że silnik indukcyjny pracuje z nadmiernym hałasem, a źródło dźwięku znajduje się w łożysku tocznym. Jak można rozwiązać ten problem?

A. Uzupełniając smar w łożysku

B. Zamieniając osłony łożyska

C. Wymieniając łożysko

D. Smarując łożysko olejem

Głośna praca silnika indukcyjnego, wynikająca z nieprawidłowości w łożysku tocznym, wskazuje na jego zniszczenie lub zużycie mechaniczne. Wymiana łożyska to jedyne skuteczne rozwiązanie, które zapewni długotrwałe działanie silnika. W przypadku łożysk tocznych, ich efektywność zależy od odpowiedniego smarowania oraz stanu mechanicznego. Regularna konserwacja i wymiana łożysk są zgodne z normami branżowymi, które zalecają okresowe przeglądy urządzeń elektrycznych. Wymiana uszkodzonego łożyska na nowe pozwala na przywrócenie optymalnej pracy silnika oraz minimalizuje ryzyko dodatkowych uszkodzeń. Warto również zwrócić uwagę na dobór właściwego typu łożyska, które powinno odpowiadać specyfikacji producenta silnika. Praktyka pokazuje, że zaniedbanie wymiany łożyska może prowadzić do poważnych awarii mechanicznych, co wiąże się z kosztami napraw oraz przestojami produkcyjnymi. Dlatego kluczowe jest podejście proaktywne w zakresie konserwacji łożysk.

Pytanie 39

Podczas serwisowania układów hydraulicznych, jakie działanie jest kluczowe?

A. Sprawdzenie szczelności połączeń

B. Sprawdzenie jakości farby na urządzeniach

C. Usuwanie zanieczyszczeń z powierzchni zewnętrznych

D. Malowanie rurociągów

Sprawdzenie szczelności połączeń w układach hydraulicznych to kluczowy krok w procesie serwisowania. Wszelkie nieszczelności mogą prowadzić do wycieków płynów, co z kolei może skutkować spadkiem ciśnienia roboczego, co jest niebezpieczne dla całego systemu. Nieszczelności mogą także prowadzić do zanieczyszczenia płynu hydraulicznego, co ma negatywny wpływ na wydajność i trwałość pompy oraz innych elementów układu. Regularne sprawdzanie szczelności pomaga w wykrywaniu potencjalnych problemów zanim doprowadzą one do poważniejszych awarii. Dzięki temu można zapewnić dłuższą żywotność układu i uniknąć kosztownych napraw. Stosując odpowiednie metody diagnostyczne, takie jak testy ciśnieniowe czy użycie specjalnych płynów detekcyjnych, można zlokalizować nawet najmniejsze nieszczelności. W praktyce, konserwacja i sprawdzanie szczelności połączeń jest nie tylko dobrą praktyką, ale wręcz standardem w branży, który zapewnia bezpieczne i efektywne działanie układów hydraulicznych.

Pytanie 40

Jaki jest główny cel stosowania symulatorów w edukacji mechatronicznej?

A. Zwiększenie doświadczenia praktycznego bez ryzyka uszkodzenia sprzętu

B. Zwiększenie złożoności nauczania

C. Ograniczenie liczby studentów w laboratorium

D. Zwiększenie kosztów nauki

Symulatory w edukacji mechatronicznej odgrywają kluczową rolę, pozwalając uczniom zdobywać praktyczne doświadczenie bez ryzyka uszkodzenia kosztownego sprzętu. W praktyce mechatroniki często operujemy złożonymi systemami, gdzie błąd może prowadzić do znacznych strat materialnych. Dzięki symulatorom studenci mogą eksperymentować i popełniać błędy w kontrolowanym środowisku, co sprzyja procesowi uczenia się. Przykładowo, symulacje mogą obejmować programowanie sterowników PLC, gdzie każda pomyłka może zostać natychmiast poprawiona bez wpływu na rzeczywisty proces produkcyjny. Jest to również zgodne z najlepszymi praktykami branżowymi, gdzie symulacje wykorzystywane są na szeroką skalę do testowania nowych rozwiązań przed ich implementacją w rzeczywistych warunkach. Z mojego doświadczenia wynika, że symulacje pozwalają na lepsze zrozumienie teorii poprzez praktykę, co jest nieocenione w złożonych dziedzinach, takich jak mechatronika. Dzięki nim studenci mogą również ćwiczyć reakcje na nietypowe sytuacje, co jest trudne do zrealizowania w rzeczywistych warunkach laboratoryjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
