Szczegółowe wyniki:

Pytanie 1

Fotorezystor, o charakterystyce jak na rysunku, zastosowany w układzie do pomiaru natężenia oświetlenia, przy natężeniu 1000 lx ma rezystancję wynoszącą około

A. 10 kΩ

B. 100 kΩ

C. 10 Ω

D. 100 Ω

Odpowiedź jest słuszna, ponieważ wynika z analizy charakterystyki fotorezystora, która pokazuje zależność rezystancji od natężenia oświetlenia. W praktyce, przy natężeniu 1000 lx, rezystancja wynosi około 100 Ω. Fotorezystory są szeroko stosowane w różnych aplikacjach, takich jak automatyka domowa, oświetlenie zewnętrzne i systemy detekcji światła. Przykładem może być układ, w którym fotorezystor steruje włączaniem lub wyłączaniem oświetlenia w zależności od poziomu światła dziennego. W branży stosuje się również standardy, które określają charakterystyki takich elementów, aby zapewnić ich niezawodność i wydajność w zastosowaniach inżynieryjnych. Właściwe zrozumienie działania fotorezystorów jest kluczowe dla projektowania efektywnych układów elektronicznych, które reagują na zmiany w natężeniu oświetlenia.

Pytanie 2

Sygnał MO w układzie przedstawionym na rysunku jest równy 1, gdy

A. S1 = 0 i S2 = 1

B. S1 = 0 i S2 = 0

C. S1 = 1 i S2 = 0

D. S1 = 1 i S2 = 1

Odpowiedź jest prawidłowa, ponieważ w układzie przedstawionym na rysunku, który działa jako przerzutnik typu SR, sygnał MO przyjmuje wartość 1, gdy wejście S jest w stanie wysokim (1), a wejście R, po zanegowaniu, również osiąga stan wysoki. W tej sytuacji, aby stan R był aktywny, S musi mieć wartość 1, co jest zgodne z zasadami działania przerzutników. W praktycznych zastosowaniach przerzutników SR, takie jak w systemach pamięci czy licznikach, zrozumienie działania tych sygnałów jest kluczowe. Umożliwia to projektowanie bardziej złożonych układów cyfrowych, które są fundamentem technologii mikroprocesorowej. Dobrą praktyką w projektowaniu układów cyfrowych jest zawsze uwzględnianie logiki negacji sygnałów, co pozwala na pełne wykorzystanie możliwości przerzutników. Wiedza na temat działania przerzutników jest nieoceniona w kontekście inżynierii elektronicznej oraz automatyzacji, gdzie precyzyjne sterowanie sygnałami jest kluczowe.

Pytanie 3

Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?

A. A.

B. D.

C. B.

D. C.

Na rysunku A przedstawiono poprawnie zamontowane i współpracujące ze sobą koła zębate. Zęby tych kół są idealnie zazębione, co jest kluczowe dla prawidłowego funkcjonowania mechanizmów zębatych. Oznacza to, że linie styku zębów są równoległe, co zapobiega niepożądanym ruchom osiowym oraz zapewnia efektywne przenoszenie momentu obrotowego. Dobre praktyki inżynieryjne wskazują, że prawidłowe zazębienie zębów zębatych wpływa nie tylko na sprawność pracy, ale również na trwałość całego mechanizmu. W zastosowaniach przemysłowych, takich jak przekładnie w maszynach, konieczne jest przestrzeganie standardów, takich jak ISO 6336, dotyczących obliczania nośności i trwałości kół zębatych. Dzięki temu można uniknąć nadmiernego zużycia, awarii i wysokich kosztów napraw. Właściwe zazębienie zębów jest także istotne z punktu widzenia akustyki, minimalizując hałas podczas pracy mechanizmu. Dodatkowo, takie podejście pozwala na optymalizację pracy układów mechanicznych, potencjalnie zwiększając ich wydajność energetyczną.

Pytanie 4

Co należy zrobić w przypadku urazu kolana u pracownika po upadku z wysokości?

A. unieruchomić staw kolanowy na jakimkolwiek podparciu, nie zmieniając jego pozycji.

B. umieścić poszkodowanego w ustalonej pozycji bocznej.

C. wyregulować nogę, lekko ciągnąc ją w dół.

D. nałożyć bandaż na kolano po delikatnym wyprostowaniu nogi.

W przypadku urazu kolana, szczególnie po upadku z wysokości, kluczowe jest unieruchomienie stawu w jego naturalnym ustawieniu. Ta technika ma na celu ograniczenie dalszego uszkodzenia tkanek oraz zmniejszenie bólu. Gdy kości stawu kolanowego są unieruchomione w ich fizjologicznym położeniu, minimalizujemy ryzyko przemieszczenia uszkodzonych struktur oraz ewentualnych powikłań związanych z nieprawidłowym ułożeniem. Praktyczne zastosowanie tej metody obejmuje użycie szyn, bandaży czy innych dostępnych materiałów, które stabilizują staw. Warto podkreślić, że według wytycznych organizacji zajmujących się pierwszą pomocą, tak jak np. Czerwony Krzyż, unieruchomienie powinno być wykonane jak najszybciej i z zachowaniem ostrożności. Istotne jest także, aby nie próbować prostować lub manipulować urazem, co może prowadzić do dalszych urazów i komplikacji. Po unieruchomieniu należy jak najszybciej wezwać pomoc medyczną, aby zapewnić dalszą opiekę nad poszkodowanym.

Pytanie 5

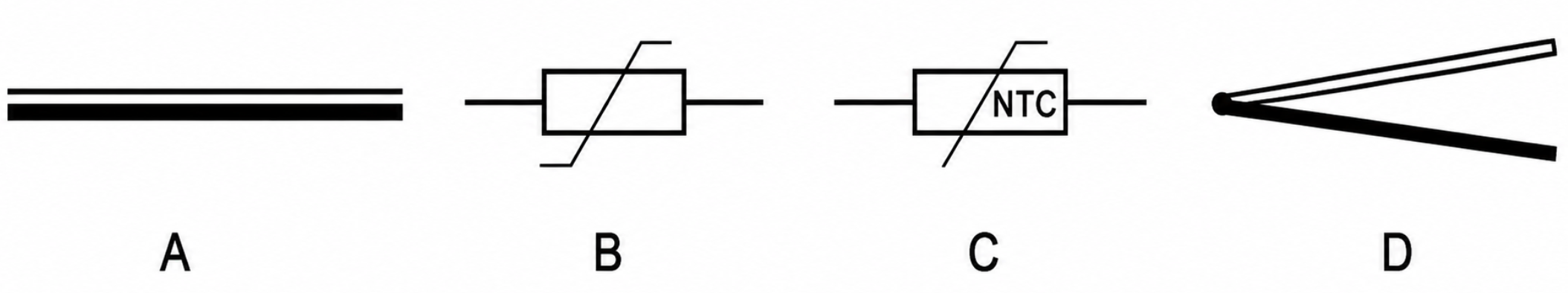

Na którym rysunku przedstawiono symbol graficznym czujnika termoelektrycznego?

A. B.

B. A.

C. D.

D. C.

Wybór jednego z pozostałych symboli, które nie przedstawiają czujnika termoelektrycznego, może wynikać z nieporozumienia dotyczącego symboliki używanej w dokumentacji technicznej. Rysunki A, B i C mogą przedstawiać inne elementy elektroniczne lub mechaniczne, co prowadzi do błędnej interpretacji. Niezrozumienie różnic między symbolami często skutkuje nieprawidłowym doborem komponentów w systemach pomiarowych. Na przykład, symbole te mogą reprezentować czujniki kontaktowe, które działają na zasadzie bezpośredniego dotyku do mierzonych obiektów, co jest całkowicie różne od zasad działania termopar. Inna możliwość to pomylenie aplikacji czujników z ich funkcjami, co powoduje, że użytkownik niewłaściwie ocenia, jak dany element wpisuje się w system pomiarowy. Ważne jest, aby mieć świadomość, że każdy typ czujnika ma swoje specyficzne zastosowanie i właściwości, a ich symbolika musi być starannie analizowana, aby uniknąć błędów w projektowaniu systemów. W przemyśle kluczowe znaczenie ma zgodność z normami, które określają, jak powinny być przedstawiane różne komponenty, co podkreśla znaczenie ich poprawnego rozpoznawania. W przypadku czujników termoelektrycznych, nieprawidłowe symbole mogą prowadzić do błędnych decyzji inżynieryjnych oraz, w konsekwencji, do awarii systemu pomiarowego.

Pytanie 6

Jaką rezystancję ma świecąca żarówka, której napięcie nominalne wynosi 230 V, a moc to 100 W?

A. 460 ?

B. 2,3 ?

C. 23 k?

D. 529 ?

Wynik 2,3 Ω to zdecydowanie za mało dla żarówki przy zadanym napięciu i mocy. To sugeruje, że żarówka by przewodziła ogromne prądy, co byłoby niebezpieczne. A 23 kΩ? No, to już za dużo, bo sugeruje, że żarówka w ogóle nie przewodzi prądu, co mija się z rzeczywistością. 460 Ω mogłoby być efektem złych obliczeń dotyczących mocy lub napięcia, ale to też nie pasuje do praktycznych zastosowań. W obliczeniach rezystancji trzeba brać pod uwagę zarówno napięcie, jak i moc, inaczej możemy dojść do błędnych konkluzji. Najczęstsze pomyłki to na przykład mylenie jednostek czy błędne przekształcanie wzorów. W projektowaniu obwodów niezwykle istotne jest, żeby dobrze rozumieć rezystancję komponentów, bo ma to wpływ na ich dobór, a przez to na wydajność i bezpieczeństwo całego systemu elektrycznego.

Pytanie 7

Z przedstawionego cyklogramu wynika, że w takcie 4 rozpoczęcie powrotu tłoczyska B nastąpi po wystąpieniu sygnałów:

A. a0 w stanie niskim i b1 w stanie wysokim

B. a0 w stanie niskim lub b1 w stanie wysokim.

C. a0 w stanie wysokim lub b1 w stanie wysokim.

D. a0 w stanie wysokim i b1 w stanie wysokim.

Odpowiedź "a0 w stanie wysokim i b1 w stanie wysokim" jest prawidłowa, ponieważ analiza cyklogramu jednoznacznie wskazuje, że oba sygnały muszą znajdować się w stanie wysokim, aby rozpocząć proces powrotu tłoczyska B. W praktyce, w systemach automatyki, takie warunki logiczne są często stosowane do determinowania momentu aktywacji różnych komponentów. W przypadku urządzeń hydraulicznych, synchronizacja sygnałów sterujących jest kluczowa dla zapewnienia prawidłowego działania i uniknięcia uszkodzeń. W kontekście standardów branżowych, zgodnych z normą IEC 61131-3, istotne jest zrozumienie, że sygnały sterujące muszą być odpowiednio zaprogramowane, aby uniknąć niepożądanych sytuacji. Przykładem mogą być układy sterowania w przemysłowych systemach automatyki, gdzie zrozumienie logiki operacyjnej pozwala na efektywne projektowanie interakcji między elementami systemu. Takie podejście minimalizuje ryzyko awarii i zwiększa efektywność operacyjną.

Pytanie 8

Zabezpieczenie łącznika gwintowego nakrętką koronową przedstawiono na rysunku

A. C.

B. D.

C. A.

D. B.

Nakrętka koronowa jest kluczowym elementem w zabezpieczeniu połączenia gwintowego, szczególnie w aplikacjach, gdzie wibracje lub obciążenia mogą prowadzić do poluzowania połączenia. Wybór odpowiedniej metody zabezpieczenia jest istotny dla zapewnienia trwałości i niezawodności konstrukcji. Nakrętka koronowa, jak przedstawiono w odpowiedzi B, jest zaprojektowana w taki sposób, by poprzez zagięcie zębów w rowki na wale, skutecznie zapobiegać samoczinnemu odkręceniu. To rozwiązanie jest szczególnie popularne w branży motoryzacyjnej oraz maszynowej, gdzie bezpieczeństwo i stabilność połączeń gwintowych są kluczowe. Zastosowanie nakrętki koronowej w połączeniach, które są narażone na dynamiczne obciążenia, jest zgodne z najlepszymi praktykami inżynieryjnymi. Przy projektowaniu układów mechanicznych powinno się również uwzględnić właściwe materiały, które zapewniają odpowiednią wytrzymałość oraz odporność na korozję, co dodatkowo zwiększa efektywność zastosowania nakrętki koronowej w danej aplikacji.

Pytanie 9

Które oprogramowanie należy zainstalować do tworzenia wizualizacji procesu przedstawionego na rysunku?

A. CAM

B. CAQ

C. SCADA

D. CAD

Odpowiedź SCADA jest poprawna, ponieważ oprogramowanie to jest kluczowym narzędziem w obszarze automatyki przemysłowej, stosowanym do nadzorowania oraz kontrolowania procesów technologicznych. SCADA (Supervisory Control and Data Acquisition) umożliwia zbieranie danych z różnych źródeł, takich jak czujniki i urządzenia pomiarowe, co pozwala na bieżąco monitorować stany procesów, w tym poziomy cieczy i przepływy, jak przedstawiono na załączonym rysunku. Przykładem zastosowania SCADA może być przemysł chemiczny, gdzie systemy te są wykorzystywane do monitorowania zbiorników z substancjami chemicznymi oraz kontrolowania ich przepływów, co zapewnia bezpieczeństwo oraz optymalizację procesów. Standardy takie jak ISA-95 i ISA-88 określają najlepsze praktyki dotyczące integracji systemów SCADA z innymi systemami automatyki i rozwoju wizualizacji procesów. SCADA nie tylko wspiera efektywność operacyjną, ale także pozwala na szybkie podejmowanie decyzji dzięki dostępowi do aktualnych danych.

Pytanie 10

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

A. położyć poszkodowanego w pozycji bocznej ustalonej i czekać na pomoc medyczną

B. nałożyć opatrunek z jałowej gazy bezpośrednio na ranę

C. założyć opaskę uciskową powyżej miejsca urazu

D. przemyć ranę wodą utlenioną i oczekiwać na pomoc medyczną

Założenie opaski uciskowej powyżej rany jest kluczowym działaniem w przypadku krwotoku tętniczego. Krwotok tętniczy charakteryzuje się intensywnym krwawieniem, które może prowadzić do szybkiej utraty krwi i wstrząsu hipowolemicznego. Opaska uciskowa działa poprzez wywieranie stałego ucisku na naczynia krwionośne, co ogranicza przepływ krwi do miejsca rany, a tym samym zmniejsza utratę krwi. Ważne jest, aby opaskę założyć powyżej rany, aby skutecznie zablokować krwawienie. Należy również pamiętać, że opaska uciskowa powinna być stosowana tylko w sytuacjach, gdy inne metody, takie jak bezpośredni ucisk na ranę, nie przynoszą efektu. W praktyce, opaskę należy założyć jak najszybciej, a następnie jak najszybciej wezwać pomoc medyczną. W przypadku urazów kończyn, opaska powinna być umieszczona jak najwyżej, aby odpowiednio ograniczyć przepływ krwi. Zachowanie tej procedury jest zgodne z wytycznymi Europejskiej Rady Resuscytacji oraz innymi standardami w zakresie pierwszej pomocy.

Pytanie 11

Zamieniając stycznikowy system sterowania silnikiem elektrycznym na system oparty na sterowniku PLC, należy

A. odłączyć stycznik z układu i w jego miejsce wstawić sterownik

B. rozłączyć główny obwód i obwód sterujący silnikiem, a następnie podłączyć wszystkie elementy do sterownika

C. usunąć przyciski sterujące i zastąpić je sterownikiem

D. rozłączyć jedynie obwód sterujący silnikiem i podłączyć jego elementy do sterownika PLC

Rozłączenie wyłącznie obwodu sterowania silnika i podłączenie jego elementów do sterownika PLC jest prawidłowym podejściem, ponieważ zapewnia pełną funkcjonalność układu, jednocześnie umożliwiając integrację z nowoczesnymi systemami automatyki. W praktyce oznacza to, że istniejący obwód sterowania, który może składać się z przycisków, przekaźników i innych komponentów, zostanie podłączony do PLC, co umożliwi programowanie i zdalne sterowanie. Zastosowanie PLC w miejsce tradycyjnego stycznika zwiększa elastyczność i możliwości modyfikacji układu, co jest zgodne z aktualnymi trendami w automatyce przemysłowej. Ponadto, standardy takie jak IEC 61131-3 definiują zasady programowania dla urządzeń PLC i zapewniają, że systemy te są kompatybilne z różnorodnymi komponentami automatyki. Wymiana i modernizacja obwodów sterowania za pomocą PLC to praktyka, która pozwala na bardziej zaawansowane funkcje, takie jak monitorowanie stanu maszyny czy zdalne zarządzanie, co jest kluczowe w dzisiejszym przemyśle.

Pytanie 12

Jaki typ smaru powinno się zastosować do smarowania elementów gumowych?

A. Molibdenowy

B. Litowy

C. Grafitowy

D. Silikonowy

Smar silikonowy jest idealnym wyborem do smarowania gumowych elementów ze względu na swoje właściwości chemiczne i fizyczne. Silikon wykazuje doskonałą adhezję do powierzchni gumowych, co przekłada się na długotrwałą ochronę przed zużyciem. Jest odporny na wysokie temperatury, co czyni go odpowiednim do zastosowań, w których gumowe elementy mogą być narażone na działanie ciepła. Ponadto, smar silikonowy nie powoduje degradacji materiałów elastomerowych, w przeciwieństwie do innych smarów, które mogą prowadzić do pęknięć lub twardnienia gumy. Przykłady zastosowania smaru silikonowego obejmują uszczelki w oknach, elementy zawieszenia w samochodach, a także w urządzeniach gospodarstwa domowego, takich jak pralki czy zmywarki. Stosując smar silikonowy, można znacznie wydłużyć żywotność gumowych części oraz poprawić ich działanie poprzez redukcję tarcia. Zgodnie z dobrymi praktykami branżowymi, smar silikonowy powinien być stosowany w każdej aplikacji wymagającej smarowania elementów gumowych, aby zapewnić ich optymalne funkcjonowanie.

Pytanie 13

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. pianowej

B. proszkowej

C. halonowej

D. śniegowej

Użycie gaśnic halonowych, proszkowych czy śniegowych do gaszenia pożarów urządzeń elektrycznych pod napięciem jest niewłaściwe z kilku powodów. Gaśnice halonowe, choć skuteczne w gaszeniu pożarów, nie są już produkowane z uwagi na ich negatywny wpływ na warstwę ozonową. Ponadto, w przypadku halonu, nie ma pewności co do pełnego usunięcia zagrożenia elektrycznego, co może prowadzić do groźnych sytuacji. Gaśnice proszkowe, mimo że mogą gasić pożary elektryczne, pozostawiają po sobie resztki chemiczne, które mogą być szkodliwe dla delikatnych urządzeń elektronicznych i mogą prowadzić do ich uszkodzenia. Dodatkowo, proszek jest materiałem, który, w przypadku niewłaściwego użycia, może prowadzić do rozprzestrzenienia ognia lub zwiększenia ryzyka porażeń prądem. Użycie gaśnic śniegowych, które wykorzystują dwutlenek węgla, również niesie ze sobą ryzyko, ponieważ CO2 nie ma żadnych właściwości izolacyjnych i może nie być wystarczające w sytuacjach z wyższym napięciem. Powszechnym błędem jest mylenie skuteczności różnych typów gaśnic w kontekście ich zastosowania w pożarach elektrycznych. Wiedza na temat odpowiedniego typu gaśnicy ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, a niewłaściwy wybór może prowadzić do poważnych konsekwencji.

Pytanie 14

Który zawór należy zamontować w układzie prasy hydraulicznej, wymieniając element oznaczony na schemacie strzałką?

A. Dławiący.

B. Odcinający.

C. Szybkiego spustu.

D. Podwójnego sygnału.

Zawór szybkiego spustu jest kluczowym elementem w układach prasy hydraulicznej, gdyż umożliwia sprawne i szybkie odprowadzenie medium roboczego, co jest istotne podczas pracy z dużymi siłami. Jego zastosowanie pozwala na natychmiastowe zmniejszenie ciśnienia w cylindrze, co jest niezbędne, aby uniknąć uszkodzeń elementów konstrukcyjnych prasy oraz zapewnić bezpieczeństwo operacji. Przykładowo, w procesie podnoszenia i opuszczania ciężkich elementów, zawór szybkiego spustu umożliwia nie tylko efektywne wykonywanie cykli pracy, ale także zwiększa wydajność całego systemu. Zastosowanie tego typu zaworu jest zgodne ze standardami branżowymi, które zalecają zapewnienie szybkiego dostępu do ciśnienia w układach hydraulicznych, co jest kluczowe dla bezpieczeństwa i efektywności pracy. Dzięki jego zastosowaniu prace hydrauliczne stają się bardziej precyzyjne i nie wymagają długiego czasu na dostosowanie ciśnienia, co wpływa na ogólną wydajność produkcji. Zawory szybkiego spustu są powszechnie stosowane w różnych aplikacjach hydraulicznych, w tym w maszynach budowlanych i przemysłowych. Ich właściwe dobranie i montaż są niezbędne dla prawidłowego funkcjonowania całego układu.

Pytanie 15

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 406,00 cm3

B. 4060,00 cm3

C. 4,06 cm3

D. 40,60 cm3

Poprawna odpowiedź to 406,00 cm3, co wynika z obliczenia objętości cylindra siłownika hydraulicznego. Wzór na objętość cylindra to V = A * h, gdzie A to powierzchnia podstawy cylindra, a h to jego wysokość lub skok. W tym przypadku powierzchnia wynosi 20,3 cm2, a skok 200 mm, co po przeliczeniu daje 20 cm. Zatem objętość wynosi: V = 20,3 cm2 * 20 cm = 406,00 cm3. Praktyczne zastosowanie tej wiedzy jest nieocenione w hydraulice, gdzie precyzyjne obliczenia objętości pozwalają na właściwe dobranie siłowników do zadań, co wpływa na efektywność systemów mechanicznych. Dobrze dobrany siłownik zapewnia optymalne parametry pracy urządzenia, a także zwiększa trwałość i niezawodność systemów hydraulicznych. W przemyśle, w którym często wykorzystywane są siłowniki, zrozumienie zasad obliczania objętości jest kluczowe dla zapewnienia efektywności energetycznej i bezpieczeństwa pracy maszyn.

Pytanie 16

W procesie TIG stosuje się technikę spawania

A. łukiem plazmowym

B. elektrodą wolframową w osłonie argonowej

C. strumieniem elektronów

D. elektrodą topliwą w osłonie dwutlenku węgla

W metodzie TIG kluczowym elementem jest użycie elektrod wolframowych, co odróżnia ją od innych technik spawalniczych. Odpowiedź wskazująca na strumień elektronów odnosi się do spawania elektronowego, które działa na zupełnie innej zasadzie, gdzie wiązka elektronów jest kierowana na spawany materiał w próżni, co nie ma zastosowania w metodzie TIG. Ponadto, spawanie elektrodą topliwą w osłonie dwutlenku węgla odnosi się do metody MAG (Metal Active Gas), która również różni się zasadniczo od TIG, gdyż wykorzystuje elektrodę, która topnieje podczas procesu spawania. Łuk plazmowy to inna forma spawania, która stosuje plazmę do generowania wysokiej temperatury, ale również nie jest tożsama z metodą TIG. Wiele osób myli te metody ze względu na ich podobieństwa w użyciu gazu ochronnego, jednak różnice w zastosowaniu elektrod i mechanizmach spawania są kluczowe dla zrozumienia, która technika jest odpowiednia w danym kontekście. Niezrozumienie tych różnic prowadzi do błędnych wniosków i wyborów technologicznych, co może skutkować problemami z jakością spoin oraz efektywnością produkcji.

Pytanie 17

Wartość mocy czynnej wskazana przez watomierz wynosi

A. 325 W

B. 130 W

C. 65 W

D. 500 W

Wybór innej wartości mocy czynnej, takiej jak 500 W, 130 W czy 65 W, jest wynikiem błędnej interpretacji odczytu watomierza. Odczyt 500 W sugeruje, że mierzone urządzenie zużywa znacznie więcej energii, niż wskazane na zdjęciu, co może prowadzić do niewłaściwej oceny wydajności urządzenia. Odpowiedź 130 W sugeruje zbyt niski poziom zużycia energii, który jest niewłaściwy w kontekście pomiaru, który wykazuje moc czynna na poziomie 325 W. Z kolei wartość 65 W, mogąca wynikać z niepełnego zrozumienia działania watomierza, nie uwzględnia rzeczywistego obciążenia, jakie generuje urządzenie. Często popełnia się błąd w ocenie mocy czynnej jako mocy biernej lub pozornej; jednak te wartości są różne i wymagają innego podejścia do obliczeń. Przy pomiarach mocy czynnej kluczowe jest zrozumienie, że jedynie odczyt rzeczywistej mocy czynnika jest istotny, co potwierdzają standardy branżowe, takie jak PN-IEC 62053, dotyczące mocy czynnej. W praktyce, wiedza o mocy czynnej jest niezbędna do efektywnego zarządzania energią w instalacjach elektrycznych, co wpływa na koszty eksploatacji oraz zmniejszenie emisji zanieczyszczeń.

Pytanie 18

Ilustracja przedstawia łożysko

A. przegubowe.

B. kulkowe.

C. igiełkowe.

D. walcowe.

Odpowiedź jest poprawna, ponieważ ilustracja przedstawia łożysko przegubowe, które charakteryzuje się unikalną budową kulistych powierzchni wewnętrznej i zewnętrznej. Ta konstrukcja pozwala na swobodny ruch przegubowy, co czyni je idealnym rozwiązaniem w miejscach, gdzie występują złożone ruchy, takie jak w zawieszeniach pojazdów, robotyce czy mechanizmach przemysłowych. Łożyska przegubowe są szczególnie cenione w aplikacjach wymagających dużych obciążeń oraz kompensacji niewspółosiowości, co jest kluczowe w wielu zastosowaniach inżynieryjnych. W przeciwieństwie do łożysk walcowych, które są ograniczone do ruchów liniowych, łożyska przegubowe oferują większą elastyczność i możliwość dostosowania się do zmieniających się warunków pracy. W standardach branżowych, takich jak ISO 12240, podkreśla się znaczenie wyboru odpowiedniego typu łożyska w zależności od specyfiki ruchu i obciążenia. Wiedza na temat budowy i zastosowań łożysk przegubowych jest kluczowa dla inżynierów mechaników, którzy projektują i optymalizują systemy mechaniczne dla różnych dziedzin przemysłu.

Pytanie 19

Ile powinna wynosić średnica tłoka siłownika pneumatycznego z jednostronnym tłoczyskiem, aby przy zasilaniu powietrzem o ciśnieniu 8 barów można uzyskać przy wysuwaniu tłoczyska siłę 160 N (przyjmując sprawność siłownika 100%)?

F = P · S

S = π · r²

A. 16 mm

B. 10 mm

C. 32 mm

D. 20 mm

Wybór odpowiedzi innej niż 16 mm może wynikać z niepoprawnego podejścia do obliczenia siły oraz średnicy tłoka w siłowniku pneumatycznym. Istnieje ryzyko, że osoby odpowiadające na to pytanie zrezygnowały z bezpośredniego stosowania wzorów, skupiając się jedynie na intuicji lub zniekształconych założeniach. Na przykład, wybór 32 mm sugeruje, że respondenci mogą błędnie oceniać, jak ciśnienie powietrza i siła wpływają na rozmiar tłoka, co prowadzi do przeszacowania wymagań dla danego systemu. Z kolei odpowiedzi 10 mm i 20 mm mogą wynikać z niepełnego zrozumienia zależności między polem powierzchni a siłą, co skutkuje wyborem wartości, które są niewystarczające dla uzyskania wymaganej siły 160 N przy ciśnieniu 8 barów. Niezrozumienie matematyki związanej z geometrią koła, a także pomijanie fizycznych zasad działania siłowników pneumatycznych, prowadzi do błędnych wyborów. Prawidłowe zrozumienie tych koncepcji jest fundamentem projektowania efektywnych i niezawodnych systemów pneumatycznych, a znajomość standardów takich jak ISO 1219 jest kluczowe w kontekście branżowym.

Pytanie 20

Watomierz jest urządzeniem do pomiaru mocy

A. czynnej

B. chwilowej

C. biernej

D. pozornej

Watomierz, jako urządzenie pomiarowe, jest kluczowym narzędziem w dziedzinie elektroenergetyki, służącym do pomiaru mocy czynnej. Moc czynna, wyrażana w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład zasilania urządzeń elektrycznych. Watomierze znajdują zastosowanie zarówno w przemyśle, jak i w domowych instalacjach elektrycznych, umożliwiając monitorowanie zużycia energii i optymalizację procesów. Dzięki kilku typom watomierzy, w tym analogowym i cyfrowym, możemy dokładnie określić, ile energii zostaje przekształcone w pracę użyteczną, co jest kluczowe dla oceny efektywności energetycznej systemów elektrycznych. W praktyce, pomiar mocy czynnej pozwala na oszacowanie kosztów zużycia energii oraz wykrywanie niesprawności w urządzeniach, co jest zgodne z najlepszymi praktykami w zarządzaniu energią, w tym normami ISO 50001.

Pytanie 21

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

A. 400 V

B. 24 V

C. 230 V

D. 380 V

Jeśli odpowiedź nie wynosi 230 V, to może oznaczać, że coś nie do końca rozumiesz standardy napięcia w elektryce. Te inne wartości, które podałeś, jak 380 V czy 400 V, są raczej do przemysłowych zastosowań i zasilają duże maszyny. W codziennym życiu w naszych domach to 230 V jest tym, czego potrzebujemy. Jakby wzięło się coś z wyższej półki, to urządzenia, które mają działać na 230 V, mogą nie działać prawidłowo. A te 24 V, to jest typowe dla systemów niskonapięciowych, które są używane w automatyce budynków, ale w standardowej elektryce ich nie spotkasz. Wybierając niewłaściwe napięcie, możesz narazić swój sprzęt na uszkodzenie, co jest dość niebezpieczne. Dlatego tak ważne jest, żeby znać te standardowe wartości napięć w zależności od tego, co robisz z elektrycznością.

Pytanie 22

Z odległości jednego metra można zarejestrować temperaturę obudowy urządzenia

A. pirometrem.

B. multimetrem.

C. fotometrem.

D. daloczułkiem.

Pirometr to urządzenie specjalistyczne, które służy do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie pomiaru promieniowania podczerwonego emitowanego przez obiekt, co pozwala na określenie jego temperatury bez konieczności fizycznego kontaktu. Takie podejście jest szczególnie przydatne w sytuacjach, gdy obiekt jest zbyt gorący lub niebezpieczny do dotykania, jak w przypadku pieców przemysłowych czy silników. W praktyce, pirometry są powszechnie stosowane w przemyśle metalurgicznym, spożywczym oraz w energetyce, gdzie precyzyjny pomiar temperatury ma kluczowe znaczenie dla bezpieczeństwa i efektywności procesów. Zgodnie z normami branżowymi, pomiar temperatury za pomocą pirometru powinien być wykonywany w odpowiednich warunkach, co obejmuje m.in. kalibrację urządzenia oraz uwzględnienie współczynnika emisji materiału, który mierzony jest dla uzyskania dokładnych rezultatów. Warto również zauważyć, że pirometry są dostępne w różnych wariantach, w tym ręcznych i stacjonarnych, co zwiększa ich uniwersalność w zastosowaniach przemysłowych.

Pytanie 23

W której sprężarce występują elementy przedstawione na rysunku?

A. Tłokowej.

B. Osiowej.

C. Rootsa.

D. Śrubowej.

Sprężarki śrubowe są powszechnie stosowane w wielu aplikacjach przemysłowych, a ich konstrukcja opiera się na dwóch współpracujących wirnikach, które sprężają gaz. Elementy przedstawione na rysunku to właśnie wirniki sprężarki śrubowej, które charakteryzują się unikalnym, śrubowym kształtem. W procesie sprężania, jednym z wirników napędza silnik, a drugi wirnik obraca się w przeciwną stronę, co pozwala na efektywne i ciche sprężanie gazu. Sprężarki tego typu są często wykorzystywane w przemyśle, gdzie wymagane są stałe i niezawodne źródła sprężonego powietrza, na przykład w systemach pneumatycznych, a także w aplikacjach wymagających sprężania gazów przemysłowych. Warto zwrócić uwagę, że sprężarki śrubowe są bardziej efektywne energetycznie niż inne typy sprężarek, co czyni je korzystnym wyborem w dłuższym okresie użytkowania. Ich zastosowanie w lokalach przemysłowych podlega również standardom, które określają wymagania dotyczące efektywności energetycznej, co wpływa na ich popularność.

Pytanie 24

Jakiego rodzaju łożysko zostało przedstawione na rysunku?

A. Kulkowe.

B. Wałeczkowe.

C. Baryłkowe.

D. Walcowe.

Odpowiedź "Kulkowe." jest poprawna, ponieważ na przedstawionym rysunku widoczne są kulki jako elementy toczne, co jest charakterystyczne dla łożysk kulkowych. Łożyska kulkowe są powszechnie stosowane w wielu urządzeniach mechanicznych, takich jak silniki, przenośniki czy maszyny przemysłowe, gdzie istotna jest niska odporność na tarcie i wysoka precyzja ruchu. Dzięki zastosowaniu kulek, które toczą się między wewnętrzną a zewnętrzną pierścieniową powierzchnią, możliwe jest uzyskanie wyjątkowo płynnego obrotu, co przekłada się na dłuższą żywotność maszyn i mniejsze zużycie energii. Standardy branżowe, takie jak ISO 281, definiują parametry i metody testowania łożysk kulkowych, co potwierdza ich znaczenie w inżynierii mechanicznej. Dodatkowo, łożyska kulkowe są dostępne w różnych rozmiarach oraz wykonaniach, co pozwala na ich szeroką adaptację do różnych zastosowań, zwiększając ich wszechstronność.

Pytanie 25

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

A. Podgrzać koło pasowe i schłodzić wał

B. Podgrzać wał i schłodzić koło pasowe

C. Obniżyć temperaturę koła pasowego i wału

D. Podgrzać koło pasowe oraz wał

Wybór nieprawidłowych metod zamocowania koła pasowego na wale jest często wynikiem nieprawidłowego zrozumienia procesów fizycznych zachodzących podczas montażu. Schładzanie koła pasowego, jak sugeruje jedna z odpowiedzi, byłoby szkodliwe, ponieważ doprowadziłoby do zmniejszenia jego średnicy, co znacznie utrudniłoby, a wręcz uniemożliwiło, jego montaż na wałku. W przypadku rozgrzewania wału i schładzania koła pasowego, również nie osiągnęlibyśmy pożądanego efektu, ponieważ schłodzenie koła spowodowałoby, że jego średnica zmniejszyłaby się, co również prowadziłoby do trudności z montażem. Ponadto, pomysły na rozgrzanie obu elementów mogą wydawać się logiczne, jednak nie uwzględniają one zasady, że oba elementy muszą mieć różne temperatury, aby mogły ze sobą współdziałać. Metody te są sprzeczne z podstawowymi zasadami inżynierii mechanicznej oraz praktykami montażowymi, które zalecają różnicowanie temperatur w celu ułatwienia montażu. Efektywność procesów montażowych opiera się na zrozumieniu zachowań materiałów i ich reakcji na zmiany temperatury, co jest kluczowe dla zapewnienia prawidłowego funkcjonowania maszyn. Dlatego tak ważne jest przestrzeganie sprawdzonych procedur, które gwarantują nie tylko wygodę montażu, ale również długotrwałe i niezawodne działanie urządzeń.

Pytanie 26

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

A. natężenia pola elektrycznego

B. pojemności elektrycznej kondensatorów

C. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

D. indukcyjności własnej cewki

Odpowiedź dotycząca pomiaru przesunięcia fazowego napięciowych przebiegów sinusoidalnych jest prawidłowa, ponieważ oscyloskop dwukanałowy jest narzędziem niezwykle przydatnym w analizie sygnałów elektrycznych. W kontekście pomiarów, przesunięcie fazowe jest kluczowym parametrem, który może mieć istotny wpływ na działanie układów elektronicznych, zwłaszcza w aplikacjach audio, telekomunikacyjnych oraz w systemach zasilania. Przykładowo, w układach synchronizacji sygnałów, dokładne ustawienie fazy jest niezbędne do optymalnej wydajności. Oscyloskop umożliwia pomiar różnicy fazy pomiędzy dwoma sygnałami, co może być kluczowe w ocenie stabilności systemów oraz w diagnostyce usterek. Ponadto, zgodnie z najlepszymi praktykami w inżynierii elektronicznej, pomiar fazy powinien być częścią rutynowych testów układów, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować zakłócenia.

Pytanie 27

Który z poniższych czujników mierzących powinien być użyty do określenia wartości ciśnienia w zbiorniku sprężonego powietrza oraz do przesłania danych do sterownika PLC z analogowymi wejściami?

A. Czujnik manometryczny

B. Czujnik ultradźwiękowy

C. Czujnik termoelektryczny

D. Czujnik piezorezystancyjny

Wybór czujników do pomiaru ciśnienia w zbiorniku sprężonego powietrza wymaga zrozumienia ich specyfiki i zastosowania. Czujnik termoelektryczny, który działa na zasadzie pomiaru temperatury, nie jest właściwym narzędziem w tym kontekście. Jego zastosowanie w pomiarze ciśnienia jest nieefektywne, ponieważ nie jest w stanie dostarczyć informacji o ciśnieniu, co prowadzi do błędnych wniosków i niewłaściwego doboru urządzeń. Kolejnym przykładem jest czujnik ultradźwiękowy, który może być stosowany do pomiaru poziomu cieczy, jednak w kontekście pomiaru ciśnienia w gazach, jakim jest sprężone powietrze, jego zastosowanie jest ograniczone. Czujniki te są bardziej odpowiednie do monitorowania odległości lub poziomu cieczy w zbiornikach. Manometryczny czujnik ciśnienia, chociaż właściwy do wielu aplikacji, nie zawsze będzie idealnym wyborem dla sprężonego powietrza, szczególnie w przypadku wymaganej wysokiej precyzji oraz pracy w zmiennych warunkach. Często błędem jest założenie, że wszystkie czujniki ciśnienia są sobie równe, co prowadzi do niewłaściwego doboru urządzenia. Właściwy wybór czujnika powinien opierać się na specyfikacji technicznej, warunkach pracy oraz wymogach systemu, aby zapewnić optymalną dokładność i niezawodność pomiarów.

Pytanie 28

Woltomierz, podłączony do prądniczki tachometrycznej o stałej 10 V/1000 obr/min, pokazuje napięcie 7,5 V. Jaką prędkość obrotową mierzymy?

A. 7500 obr/min

B. 7 obr/min

C. 75 obr/min

D. 750 obr/min

W przypadku błędnych odpowiedzi, można zauważyć, że niektórzy mogą błędnie interpretować zależność między napięciem a prędkością obrotową. Odpowiedzi takie jak 75 obr/min, 7500 obr/min i 7 obr/min wynikają z niepoprawnego rozumienia proporcji. W szczególności, odpowiedź 75 obr/min mogłaby wynikać z pomyłki przy dzieleniu lub niewłaściwego zastosowania jednostek, co prowadzi do zaniżenia wartości prędkości. W przypadku 7500 obr/min, użytkownicy mogą mylnie zakładać, że napięcie 7,5 V jest równoważne w pełni do maksymalnej wartości prędkości obrotowej, co nie jest zgodne z zasadami proporcjonalności. Z kolei odpowiedź 7 obr/min jest całkowicie nieadekwatna, ponieważ nie uwzględnia podstawowych właściwości prądnic tachometrycznych oraz ich charakterystyki działania. Takie błędne wnioski mogą prowadzić do poważnych problemów w praktycznych zastosowaniach, jak na przykład w systemach regulacji prędkości obrotowej. Dlatego kluczowe jest zrozumienie, że każda zmiana napięcia wskazuje na proporcjonalną zmianę prędkości obrotowej, co jest fundamentem dla prawidłowego pomiaru i analizy w różnych dziedzinach inżynierii.

Pytanie 29

Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?

A. B.

B. D.

C. A.

D. C.

Odpowiedź A jest prawidłowa, ponieważ wskazuje na ręczną smarownicę, która jest idealnym narzędziem do smarowania smarowniczek (kalamitek). Smarownica ta pozwala na precyzyjne dozowanie smaru, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń, gdzie smarowanie jest niezbędne do zmniejszenia tarcia i zużycia elementów mechanicznych. Ręczne smarownice są zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, ponieważ umożliwiają użytkownikowi kontrolowanie ilości aplikowanego smaru, co zapobiega jego nadmiarowi i zanieczyszczeniu. W zastosowaniach przemysłowych, gdzie smarowniczki są umieszczane w trudno dostępnych miejscach, smarownice ręczne są często jedynym rozwiązaniem umożliwiającym efektywne smarowanie. Prawidłowe smarowanie przyczynia się do wydłużenia żywotności maszyn oraz zmniejszenia ryzyka awarii, co jest kluczowe dla zapewnienia ciągłości produkcji.

Pytanie 30

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. zakleszczenie tłoka

B. blokada odpowietrzania

C. niespodziewany spadek ciśnienia roboczego

D. wyboczenie tłoczyska

W analizowanej sytuacji, wyboczenie tłoczyska, nagły spadek ciśnienia roboczego oraz blokada odpowietrzania mogą wydawać się możliwymi przyczynami zatrzymania ruchu tłoczyska, ale ich rzeczywista analiza wskazuje na inne aspekty. Wyboczenie tłoczyska, czyli jego odkształcenie, zazwyczaj prowadzi do nieregularnych ruchów, a nie do nagłego zatrzymania. Tego typu problem najczęściej występuje w wyniku niewłaściwego montażu lub użycia nieodpowiednich komponentów, lecz w opisywanej sytuacji tłok pracował bez obciążenia, co znacząco zmniejsza ryzyko wystąpienia tego zjawiska. Spadek ciśnienia roboczego mógłby być powiązany z nieszczelnościami, jednak, jak zaznaczone w pytaniu, nie zaobserwowano takich usterek. Blokada odpowietrzania również nie jest typową przyczyną nagłego zatrzymania, gdyż raczej skutkowałaby ona powolnym wzrostem ciśnienia, a nie natychmiastowym zatrzymaniem ruchu. Takie myślenie może wynikać z niepełnej analizy pojęć związanych z układami pneumatycznymi, a warto zwrócić uwagę na to, że przyczyną problemu mogą być zewnętrzne czynniki, takie jak zanieczyszczenia lub uszkodzenia mechaniczne, które nie zostały uwzględnione w analizie. Wiedza na temat poprawnej diagnostyki i konserwacji układów pneumatycznych jest kluczowa dla prawidłowego funkcjonowania tego typu systemów.

Pytanie 31

Rysunek przedstawia symbol graficzny bramki

A. Ex-OR

B. NOR

C. Ex-NOR

D. NAND

Wybór niewłaściwej bramki logicznej może wynikać z nieporozumienia dotyczącego podstaw działania różnych typów bramek. Na przykład, bramka NOR w rzeczywistości generuje stan wysoki tylko wtedy, gdy wszystkie jej wejścia są niskie, co jest całkowicie przeciwne do działania bramki Ex-OR. Takie błędne rozumienie przyczyny i skutku stanu na wyjściu może prowadzić do pomyłek w projektowaniu układów cyfrowych. Z kolei bramka NAND działa odwrotnie do AND, generując stan wysoki, dopóki nie wszystkie jej wejścia są wysokie. Mylenie NAND z bramką Ex-OR może wynikać z nieprecyzyjnego pojmowania, jak różne bramki łączą wejścia, aby uzyskać różne wyniki. Przykładowo, bramka Ex-OR, dzięki swojej unikalnej charakterystyce, jest niezwykle użyteczna w operacjach arytmetycznych, takich jak dodawanie w systemach binarnych, gdzie istotne jest, aby zrozumieć, że generuje ona wynik tylko wtedy, gdy stany wejściowe są różne. Ostatecznie, kluczowym błędem jest nie zrozumienie roli dodatkowej linii na wejściu bramki Ex-OR, co stanowi podstawową cechę odróżniającą ją od innych bramek. Rozważając te różnice, można lepiej zrozumieć, jak projektować układy cyfrowe oparte na logicznych interakcjach między różnymi bramkami.

Pytanie 32

System napędowy, który składa się z silnika prądu przemiennego zasilanego przez falownik, działa poprawnie, gdy wzrost częstotliwości napięcia zasilającego prowadzi do

A. obniżenia wartości napięcia zasilania

B. wzrostu obrotów silnika

C. spadku obrotów silnika

D. zmniejszenia reaktancji uzwojeń silnika

W odpowiedziach, które nie są zgodne z właściwym rozumieniem działania silników prądu przemiennego, pojawiają się merytoryczne nieścisłości. Spadek reaktancji uzwojeń silnika nie jest bezpośrednio związany z wzrostem częstotliwości napięcia zasilania. Reaktancja uzwojeń silnika, która wynika z indukcyjności, może zmieniać się w zależności od konstrukcji silnika, ale nie jest to czynnik decydujący o prędkości obrotowej. Ponadto, spadek obrotów silnika jest sprzeczny z zasadą działania falowników, które zaprojektowane są do zwiększania obrotów w odpowiedzi na wzrost częstotliwości. Silnik zasilany napięciem o niższej częstotliwości rzeczywiście zwolni, co może być mylnie zrozumiane jako normalne zachowanie. Spadek wartości napięcia zasilania również nie skutkuje wzrostem obrotów, ponieważ silnik wymaga odpowiedniego napięcia do osiągnięcia wymaganej mocy i wydajności. W praktyce, gdy napięcie spada, silnik może działać z mniejszą efektywnością, a w skrajnych przypadkach może dojść do jego zastoju. Zrozumienie tych zasad jest kluczowe dla prawidłowego projektowania i eksploatacji systemów napędowych, a także dla unikania typowych błędów myślowych prowadzących do nieefektywnego działania układów zasilania.

Pytanie 33

Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.

Wałek – d mm	Wpust
ponad	do	b x h mm
6	8	2 x 2
8	10	3 x 3
10	12	4 x 4
12	17	5 x 5
17	22	6 x 6
22	30	8 x 7

A. 5 x 5 mm

B. 3 x 3 mm

C. 6 x 6 mm

D. 4 x 4 mm

Odpowiedź 4 x 4 mm jest poprawna, ponieważ zgodnie z danymi przedstawionymi w tabeli, wymiary wpustu pryzmatycznego powinny być dostosowane do średnicy wału. Dla wałów o średnicy od 10 mm do 12 mm, wymagany wpust ma wymiary 4 x 4 mm. Odpowiednie dopasowanie wymiarów wpustu jest kluczowe dla prawidłowego przenoszenia momentu obrotowego oraz zapewnienia stabilności i trwałości mechanizmu. Zastosowanie niewłaściwych wymiarów wpustu może prowadzić do luzów, co z kolei może skutkować uszkodzeniem elementów współpracujących. W praktyce, poprawnie dobrany wpust pryzmatyczny stosuje się w wielu zastosowaniach, w tym w przekładniach, wałach napędowych oraz silnikach, gdzie precyzyjne połączenie elementów jest niezbędne. Dobrą praktyką w inżynierii mechanicznej jest zawsze odniesienie się do standardów przemysłowych, takich jak ISO, które precyzują wymagania dotyczące wymiarów i tolerancji wpustów. Takie podejście zapewnia nie tylko funkcjonalność, ale również bezpieczeństwo i niezawodność konstrukcji.

Pytanie 34

Jakie zadanie w obwodach elektronicznych realizuje transoptor?

A. Izoluje galwanicznie sygnały

B. Dodaje napięcia

C. Zwiększa prąd

D. Wytwarza sygnały sinusoidalne

Transoptor, czyli optoizolator, jest naprawdę ważnym elementem w elektronice. Jego główną rolą jest zapewnienie izolacji galwanicznej pomiędzy różnymi częściami układu. Działa to w ten sposób, że dzięki zjawisku fotonowemu możemy przesyłać sygnały elektryczne bez potrzeby bezpośredniego połączenia. To znaczy, że wrażliwe części obwodu są chronione przed wysokimi napięciami i zakłóceniami, co jest mega przydatne. Widzę, że transoptory są powszechnie stosowane w automatyce – świetnie izolują sygnały sterujące od obwodów zasilających. Dodatkowo w interfejsach komunikacyjnych zapewniają bezpieczeństwo przesyłanym danym. Korzystanie z transoptorów to naprawdę dobra praktyka w inżynierii, bo zmniejsza ryzyko uszkodzeń przez różnice potencjałów, zwiększając tym samym niezawodność systemu. Warto także dodać, że potrafią pracować w różnych częstotliwościach, co sprawia, że są dosyć uniwersalne w nowoczesnych układach elektronicznych.

Pytanie 35

Cechą charakterystyczną przedstawionej na rysunku wyspy zaworowej jest

A. pojedynczy sygnał wyjściowy.

B. tłumienie hałasu.

C. wspólne zasilanie bloków.

D. wzmocnienie ciśnienia.

Wybór innych odpowiedzi, takich jak tłumienie hałasu, pojedynczy sygnał wyjściowy oraz wzmocnienie ciśnienia, wskazuje na pewne nieporozumienia dotyczące funkcji wyspy zaworowej. Tłumienie hałasu nie jest cechą charakterystyczną wyspy zaworowej; urządzenia pneumatyczne mogą wytwarzać hałas w wyniku przepływu powietrza, ale nie mają one wbudowanych mechanizmów wyciszających. Pojedynczy sygnał wyjściowy również nie odnosi się do wyspy zaworowej, ponieważ tego typu urządzenia zwykle obsługują wiele sygnałów wyjściowych, związanych z różnymi funkcjami kontrolnymi. Wzmocnienie ciśnienia jest cechą właściwą dla komponentów takich jak sprężarki, a nie wysp zaworowych, które odpowiadają za rozdział i kontrolę przepływu powietrza, a nie jego zwiększanie. Typowe błędy myślowe prowadzące do tych niepoprawnych odpowiedzi mogą wynikać z mylenia funkcji różnych elementów systemu pneumatycznego oraz braku zrozumienia ich roli w układzie. Wyspy zaworowe są kluczowym elementem w systemach automatyki, a ich poprawne zrozumienie jest niezbędne do efektywnego projektowania i wdrażania rozwiązań pneumatycznych w przemyśle.

Pytanie 36

Ile oleju, zgodnie z przedstawionymi w tabeli wskazaniami producenta, należy przygotować do całkowitej wymiany zużytego oleju w pompie IF1 400?

Typ pompy	Ilość oleju w silniku l	Ilość oleju w komorze olejowej l	Całkowita ilość oleju w pompie l
IF1 100; 150; 200	0,40	-	0,40
IF1 50; 75; 100; 150; 200	0,40	-	0,40
IF2 300	0,90	0,12	1,02
IF1 300; 400	1,70	0,12	1,82
IF2 400	1,70	0,12	1,82
IF1 550	1,70	0,12	1,82
IF2 550	1,70	0,12	1,82
IF1 750	2,00	0,12	2,12
IF1 1000	2,00	0,12	2,12
IF1 1500; 2000	5,00	0,18	5,18

A. 1,70 l

B. 0,40 l

C. 0,90 l

D. 1,82 l

Niektóre z pozostałych odpowiedzi, takie jak 1,70 l, 0,90 l oraz 0,40 l, mogą wydawać się sensowne na pierwszy rzut oka, jednak nie są one zgodne z wymaganiami producenta. Błąd w obliczeniach lub źle zrozumiane dane mogą prowadzić do nieprawidłowego oszacowania ilości oleju, co może być wynikiem pominięcia kluczowych informacji zawartych w dokumentacji technicznej. W przypadku odpowiedzi 1,70 l, różnica w 0,12 l w porównaniu do poprawnej odpowiedzi może wynikać z niewłaściwego zsumowania poszczególnych objętości oleju. Z kolei odpowiedzi takie jak 0,90 l czy 0,40 l są znacznie niedoszacowane, co wskazuje na niepełne zrozumienie wymagań dotyczących całkowitej objętości oleju w systemie. W praktyce, takie błędne obliczenia mogą prowadzić do poważnych problemów z eksploatacją urządzenia, takich jak awarie mechaniczne czy zmniejszenie efektywności pracy. Dobrym rozwiązaniem jest zawsze odniesienie się do tabeli lub instrukcji podanych przez producenta, aby uniknąć takich pomyłek. Kluczowe jest, aby pamiętać, że niewłaściwy dobór oleju lub jego ilości może nie tylko wpłynąć na działanie pompy, ale również na bezpieczeństwo całej instalacji. Dlatego warto zawsze dokładnie analizować wszystkie dostępne dane przed podjęciem decyzji.

Pytanie 37

Osoba obsługująca elektryczne urządzenie prądu stałego o nominalnym napięciu 60 V oraz III klasie ochronności jest narażona na

A. odczuwalne efekty przepływu prądu przy kontakcie ręką z nieizolowanymi elementami aktywnymi

B. poranienie prądem elektrycznym w trakcie dotykania ręką metalowej obudowy

C. poranienie prądem elektrycznym podczas dotykania ręką nieizolowanego zacisku PEN

D. poranienie prądem elektrycznym w momencie kontaktu ręką z nieizolowanymi elementami aktywnymi

Odpowiedzi wskazujące na porażenie prądem elektrycznym w różnych kontekstach nie uwzględniają specyfiki klasy ochronności III oraz właściwego zrozumienia ryzyka związanych z pracą z urządzeniami elektrycznymi. Porażenie prądem elektrycznym może wystąpić w sytuacjach, gdy pracownik ma kontakt z nieizolowanymi elementami aktywnymi, jednak kluczowe jest zrozumienie, że w przypadku urządzeń z III klasą ochronności ryzyko to jest odpowiednio zminimalizowane. Pierwsza z niewłaściwych odpowiedzi odnosi się do kontaktu z nieizolowanym zaciskiem PEN. W praktyce, zacisk PEN jest elementem instalacji elektrycznej, który pełni rolę zarówno neutralnego, jak i ochronnego, a jego nieizolowane wbudowanie w system może być niezgodne z zasadami projektowymi. Kolejna niepoprawna koncepcja sugeruje, że kontakt z metalową obudową urządzenia skutkuje porażeniem prądem, co w kontekście odpowiednich zabezpieczeń i prawidłowego uziemienia nie powinno mieć miejsca. Ważne jest, aby zrozumieć, że w przypadku prawidłowo skonstruowanych urządzeń klasy III, wszelkie elementy przewodzące powinny być odpowiednio izolowane lub uziemione w celu zapewnienia bezpieczeństwa użytkowników. Typowym błędem jest zatem założenie, że jakikolwiek kontakt z elementami urządzenia o napięciu 60 V musi automatycznie prowadzić do porażenia, co jest sprzeczne z zasadami bezpieczeństwa elektrycznego oraz dobrą praktyką inżynieryjną.

Pytanie 38

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

A. koło pasowe montowane jest przed uszczelnieniem.

B. do montażu pokrywy potrzebne są 2 wkręty.

C. koło zębate montowane na wale i zablokowane kołkiem.

D. pokrywa mocowana jest do korpusu przed montażem wału i osi.

W tej analizie pytania widać parę błędów, które mogą prowadzić do błędnych wniosków. Sporo ludzi myśli, że koło pasowe przed uszczelnieniem to kluczowy element, ale w pompie zębatej najważniejsze jest dobrze zamocowane koło zębate. Koło pasowe ma swoje miejsce, ale nie jest najważniejsze w kontekście działania pompy. Co do drugiego błędnego założenia — twierdzenie, że do zamontowania pokrywy trzeba dwa wkręty, to też pomyłka. Ilość wkrętów różni się w zależności od modelu, a skupienie się tylko na liczbie może sprawić, że przegapisz inne istotne wymagania dotyczące dokręcania. Ponadto, twierdzenie, że pokrywa montowana jest do korpusu przed wałem, to błąd. Kolejność montażu jest naprawdę ważna dla prawidłowego działania całego układu. Złe podejście do montażu może niesamowicie obniżyć efektywność działania pompy. W inżynierii istotne jest, aby ściśle trzymać się dokumentacji i standardów branżowych, które określają, jak prawidłowo montować i obsługiwać te urządzenia.

Pytanie 39

Silnik krokowy zastosowany w napędzie mechatronicznym sterowany jest za pomocą dedykowanego układu mikroprocesorowego. Która z wymienionych sekwencji komutacji spowoduje wirowanie wirnika silnika w prawo?

A. (-P1)-(+P1)-(+P2)-(-P2)

B. (+P1)-(-P1)-(-P2)-(+P2)

C. (+P1)-(+P2)-(-P1)-(-P2)

D. (-P1)-(-P1)-(+P2)-(+P2)

Popatrzmy szerzej, dlaczego pozostałe sekwencje nie spowodują wirowania wirnika we właściwym kierunku. W silniku krokowym, szczególnie takim jak na rysunku, kolejność przełączania zasilania uzwojeń ma kluczowe znaczenie dla kierunku obrotu wirnika. Pojawiający się często błąd to założenie, że wystarczy dowolna zmiana stanu cewki, żeby silnik ruszył. Tymczasem tylko specyficzna logika, w której pole magnetyczne „ciągnie” wirnik wokół osi w sposób systematyczny, daje oczekiwany efekt. Przykładowo, sekwencje takie jak (-P1)-(-P1)-(+P2)-(+P2) czy (-P1)-(+P1)-(+P2)-(-P2) nie tworzą cyklicznego, przesuwającego się pola, lecz powodują losowe pobudzanie cewek, przez co wirnik może się zatrzymać lub zacząć „drgać”, zamiast obracać się w jednym kierunku. Stosowanie takich sekwencji prowadzi do nieefektywnej pracy – silnik nie wykonuje pełnych kroków, pojawiają się rezonanse, a czasem wręcz przepalenie uzwojeń przy dłuższym trzymaniu jednego stanu. Często spotykanym błędem jest mylenie logiki kolejności z logiką fazowania – nie wystarczy po prostu zmieniać polaryzacji, trzeba robić to w określonym rytmie. Gdy nie zachowasz odpowiedniej kolejności, silnik może nawet kręcić się w przeciwną stronę, co niestety jest nagminne przy pierwszych testach początkujących automatyków. Branżowe standardy (np. dokumentacje producentów silników krokowych) jasno opisują właściwe sekwencje dla danego kierunku obrotu – odstępstwa prowadzą do nieprzewidywalnych efektów. Moim zdaniem, żeby uniknąć tych błędów, najlepiej jest zawsze rozrysować sekwencje na osi czasu i przeanalizować zmianę kierunku pola magnetycznego. To bardzo pomaga w praktyce, szczególnie gdy projektuje się układy sterowania dla większych maszyn lub urządzeń precyzyjnych.

Pytanie 40

Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?

A. A.

B. C.

C. B.

D. D.

Poprawna odpowiedź to element oznaczony literą A, którym jest wyłącznik nadprądowy trójfazowy o charakterystyce B i prądzie znamionowym 16A. Wyłączniki nadprądowe są kluczowym elementem w systemach elektrycznych, ponieważ zabezpieczają obwody przed przeciążeniem oraz zwarciem. W przypadku przeciążenia, wyłącznik automatycznie rozłącza obwód, zapobiegając uszkodzeniom urządzeń oraz pożarom. W schemacie zaznaczone miejsce wymaga zastosowania wyłącznika odpowiedniego dla trójfazowego układu z prądem znamionowym 16A. W praktyce, dobór wyłącznika powinien być uzależniony od charakterystyki obciążenia, rodzaju instalacji oraz wymagań normatywnych, takich jak PN-IEC 60947-2. Zastosowanie wyłącznika o charakterystyce B jest standardem w obiegach z dużymi przyrządami startowymi, gdyż zapewnia odpowiednią ochronę w trakcie rozruchu. Wiedza na temat doboru wyłączników nadprądowych jest niezbędna dla każdego elektryka oraz inżyniera zajmującego się projektowaniem instalacji elektrycznych.
