Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 28 stycznia 2026 18:10
Data zakończenia: 28 stycznia 2026 18:10

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jeśli po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać piski lub rozmowa jest cicho, co należy zrobić?

A. dostosować napięcie w kasecie rozmownej

B. dostosować poziom głośności w zasilaczu

C. podnieść napięcie zasilania elektrozaczepu

D. zwiększyć poziom głośności w unifonie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "wyregulować poziom głośności w zasilaczu" jest prawidłowa, ponieważ zasilacz domofonu zazwyczaj posiada opcję regulacji głośności, która wpływa na jakość dźwięku w słuchawce. Problemy z piskiem lub słabym dźwiękiem mogą wynikać z niewłaściwego ustawienia poziomu głośności w zasilaczu, co może prowadzić do nieodpowiedniego przesyłania sygnału audio. Przykładowo, zbyt niski poziom głośności może skutkować trudnościami w słyszeniu rozmowy, a zbyt wysoki może prowadzić do przesterowania i nieprzyjemnych pisków. Warto także pamiętać, że każdy system domofonowy jest różny, a regulacja głośności w zasilaczu powinna być zgodna z instrukcjami producenta. Dobre praktyki wskazują na konieczność przeprowadzenia testów akustycznych po instalacji, aby upewnić się, że poziom głośności jest odpowiedni dla użytkowników. Właściwe dostosowanie głośności w zasilaczu jest kluczowe dla zapewnienia komfortu użytkowania i jakości komunikacji.

Pytanie 2

Jakie typy złączy są stosowane w kamerach IP w systemach monitoringu?

A. BNC

B. RJ11

C. RJ45

D. SMA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kamera IP to urządzenie, które wykorzystuje protokół internetowy do przesyłania obrazu i dźwięku przez sieć. Złącze RJ45 jest standardowym interfejsem dla kabli Ethernet, który zapewnia szybkie połączenie sieciowe. Używanie złącza RJ45 w kamerach IP umożliwia łatwe podłączenie ich do sieci lokalnej, co jest kluczowe dla zdalnego monitorowania i zarządzania systemem dozorowym. Przykładowo, instalacja kamery IP w systemie przeciwpożarowym lub monitoringu budynku pozwala na łatwe przesyłanie obrazu do centralnego rejestratora lub zdalnego komputera. Złącza RJ45 są również zgodne z normą TIA/EIA-568, co zapewnia ich wysoką wydajność i niezawodność w przesyłaniu danych. W praktyce, użycie kabli kategorii 5e lub 6, które są kompatybilne z RJ45, umożliwia przesyłanie sygnałów wideo w wysokiej rozdzielczości, co jest kluczowe w nowoczesnych systemach monitoringu.

Pytanie 3

Zidentyfikowanie usterek w urządzeniach elektronicznych powinno rozpocząć się od weryfikacji

A. bezpieczników

B. diod zabezpieczających

C. tranzystorów

D. elementów biernych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaczynając lokalizację uszkodzeń w sprzęcie elektronicznym od sprawdzenia bezpieczników, postępujesz zgodnie z najlepszymi praktykami diagnostyki elektronicznej. Bezpieczniki są pierwszą linią obrony w obwodach elektrycznych, mając na celu ochronę przed przeciążeniem i zwarciem, co może prowadzić do uszkodzenia innych komponentów. Sprawdzenie stanu bezpieczników jest kluczowe, ponieważ uszkodzony bezpiecznik może oznaczać, że obwód był przeciążany lub że wystąpiło zwarcie, co może wskazywać na bardziej poważny problem w urządzeniu. Po zidentyfikowaniu i wymianie uszkodzonego bezpiecznika, zaleca się dalsze testowanie obwodów, aby zlokalizować źródło problemu. W praktyce, często stosuje się multimetr do pomiaru ciągłości obwodu bezpiecznika, co jest szybkim i skutecznym sposobem na określenie jego stanu. Dobrą praktyką jest również prowadzenie dokumentacji dotyczącej stanu i wymiany bezpieczników, co może być pomocne przy przyszłych naprawach oraz w analizie awarii.

Pytanie 4

Urządzenie przedstawione na zdjęciu to

A. modem.

B. tuner.

C. modulator.

D. multiswitch.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie przedstawione na zdjęciu to multiswitch, co potwierdza jego oznaczenie 'Multiswitch MP-0504L'. Multiswitch jest kluczowym elementem w systemach telewizyjnych, szczególnie w architekturze satelitarnej. Jego podstawową funkcją jest dystrybucja sygnałów z różnych źródeł, takich jak satelity oraz anteny naziemne, do wielu odbiorników telewizyjnych. W praktyce oznacza to, że z jednego źródła sygnału możemy obsługiwać kilka telewizorów w różnych pomieszczeniach jednocześnie, co jest nieocenione w domach wielorodzinnych lub w biurach. Multiswitch umożliwia również podłączenie zarówno sygnałów DVB-S, jak i DVB-T, co zwiększa elastyczność całego systemu. Ważnym aspektem jest również odpowiednie dobranie multiswitcha do liczby odbiorników oraz jakości sygnału, co wpływa na stabilność i jakość obrazu. Warto zaznaczyć, że dobierając multiswitch, musimy kierować się standardami jakości, takimi jak normy EN 50083, które definiują parametry jakościowe dla urządzeń telekomunikacyjnych.

Pytanie 5

Jakie jest zadanie konwertera satelitarnego?

A. regulacja napięcia w obwodzie antenowym

B. przesyłanie sygnału z odbiornika satelitarnego do satelity

C. przekazywanie sygnału z satelity do odbiornika satelitarnego

D. dopasowywanie reaktancji anteny satelitarnej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Konwerter satelitarny odgrywa kluczową rolę w systemach telekomunikacyjnych, umożliwiając efektywne przesyłanie sygnałów z satelitów do odbiorników satelitarnych. Jego główną funkcją jest odbieranie sygnałów radiowych emitowanych przez satelity geostacjonarne, ich konwersja na niższe częstotliwości i przesyłanie ich do odbiornika. Dzięki temu możliwe jest korzystanie z różnych usług, takich jak telewizja satelitarna, internet satelitarny czy telekomunikacja. Przykładem zastosowania konwertera jest system dostarczania sygnału telewizyjnego do domów, gdzie konwerter umieszczony na antenie zbiera sygnał z satelity, a następnie przetworzony sygnał jest przesyłany do dekodera w telewizorze. Zgodnie z najlepszymi praktykami w branży, konwertery powinny być dostosowane do specyfikacji LNB (Low Noise Block), aby zminimalizować szumy i zapewnić optymalną jakość sygnału. Dodatkowo, konwertery muszą być zgodne z normami ITU i ETSI, co gwarantuje ich interoperacyjność w globalnych systemach satelitarnych.

Pytanie 6

W firmie produkującej radiatory z aluminiowych kształtowników pracuje pięć osób. Każda z nich wytwarza codziennie 30 radiatorów. Na wykonanie 10 radiatorów potrzebny jest jeden kształtownik aluminiowy. Ile wynosi dzienny koszt nabycia materiałów do produkcji, jeśli jeden kształtownik kosztuje 50 zł?

A. 2 500 zł

B. 750 zł

C. 150 zł

D. 500 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć dzienny koszt zakupu materiałów do produkcji radiatorów, należy najpierw ustalić, ile radiatorów produkują wszyscy pracownicy razem. Każdy z pięciu pracowników wykonuje 30 radiatorów dziennie, co daje 5 * 30 = 150 radiatorów. Ponieważ jeden kształtownik aluminiowy wystarcza na wykonanie 10 radiatorów, potrzebujemy 150 / 10 = 15 kształtowników. Koszt jednego kształtownika wynosi 50 zł, zatem całkowity koszt zakupu materiałów wyniesie 15 * 50 zł = 750 zł. W praktyce, znajomość kosztów materiałowych jest kluczowa dla efektywnego zarządzania produkcją w zakładach przemysłowych. Monitorowanie tych kosztów pozwala na optymalizację procesów i zwiększenie rentowności firmy. Zastosowanie odpowiednich standardów dotyczących zarządzania materiałami, takich jak Just-In-Time, może również przyczynić się do redukcji nadmiarów materiałowych oraz kosztów magazynowania.

Pytanie 7

Jakie jest zastosowanie symetryzatora antenowego?

A. do przesyłania sygnałów z kilku anten do jednego odbiornika

B. aby zwiększyć zysk energetyczny anteny

C. do dopasowania impedancyjnego anteny i odbiornika

D. w celu zmiany charakterystyki kierunkowej anteny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symetryzator antenowy, znany również jako transformator impedancji, jest kluczowym elementem w systemach komunikacji radiowej, który zapewnia odpowiednie dopasowanie impedancyjne między anteną a odbiornikiem. Główna funkcja symetryzatora polega na minimalizowaniu strat energii, co jest niezbędne do uzyskania optymalnej wydajności systemu. Impedancja anteny i odbiornika powinna być zgodna, aby zapewnić maksymalny transfer energii, co jest zgodne z zasadami dotyczących projektowania systemów RF (Radio Frequency). Przykładowo, w zastosowaniach takich jak radioamatorstwo, stosowanie symetryzatora może prowadzić do znacznego zwiększenia jakości sygnału i zasięgu, zwłaszcza w przypadku anten o różnej impedancji. Standardy takie jak IEC 62232 wskazują na znaczenie dopasowania impedancji w kontekście efektywności energetycznej i jakości sygnału. W praktyce, nieprawidłowe dopasowanie może skutkować odbiciem sygnału i stratami, które negatywnie wpływają na działanie całego systemu. Dlatego symetryzatory są niezbędne w profesjonalnych zastosowaniach oraz w systemach amatorskich, gdzie właściwe dopasowanie jest kluczowe dla osiągnięcia satysfakcjonujących wyników.

Pytanie 8

Wymiana bezpiecznika 500 mA na bezpiecznik 2 A w urządzeniu elektronicznym może prowadzić do

A. zwiększenia zużycia prądu

B. zmniejszenia efektywności

C. uszkodzenia urządzenia

D. wzrostu strat cieplnych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zastąpienie bezpiecznika 500 mA bezpiecznikiem 2 A w sprzęcie elektronicznym może prowadzić do uszkodzenia urządzenia z kilku kluczowych powodów. Przede wszystkim, bezpiecznik jest elementem zabezpieczającym, którego zadaniem jest przerwanie obwodu w przypadku nadmiernego prądu, co zapobiega przeciążeniu i potencjalnym uszkodzeniom komponentów. Wymiana na bezpiecznik o znacznie wyższej wartości nominalnej oznacza, że urządzenie będzie mogło pracować z prądem, który znacznie przekracza jego nominalne parametry. Na przykład, jeśli urządzenie zostało zaprojektowane do pracy z maksymalnym prądem 500 mA, przepływ prądu 2 A może prowadzić do przegrzania elementów, takich jak kondensatory czy tranzystory, co skutkuje ich uszkodzeniem. Takie działania są sprzeczne z zasadami ochrony urządzeń i mogą prowadzić do kosztownych napraw. W kontekście standardów branżowych, takich jak IEC 60950 dotyczący bezpieczeństwa sprzętu IT, dobór odpowiednich bezpieczników jest kluczowy dla zapewnienia bezpieczeństwa i niezawodności urządzeń. Warto również wspomnieć, że odpowiedni dobór bezpieczników w sprzęcie elektronicznym jest istotnym elementem inżynierii elektrycznej, który powinien być starannie przemyślany na etapie projektowania.

Pytanie 9

Na rysunku przedstawiono manipulator do sterowania systemem alarmowym. Dostęp do niego jest możliwy

A. korzystając z kodu lub pilota radiowego.

B. korzystając z kodu lub karty zbliżeniowej.

C. korzystając tylko z kodu.

D. korzystając tylko z pilota radiowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź brzmi "korzystając z kodu lub karty zbliżeniowej". Na przedstawionym zdjęciu widoczny jest manipulator systemu alarmowego, który wyposażony jest w czytnik kart zbliżeniowych oraz klawiaturę. Oznacza to, że dostęp do systemu alarmowego może być uzyskiwany zarówno poprzez wprowadzenie odpowiedniego kodu, jak i zbliżenie karty do czytnika. W praktyce, wiele nowoczesnych systemów alarmowych stosuje takie rozwiązania, co podnosi poziom bezpieczeństwa. Użytkownicy mogą wybrać preferowaną metodę dostępu, co jest zgodne z dobrymi praktykami w branży zabezpieczeń. Systemy te często są również zgodne z normami ISO/IEC 27001, które wskazują na znaczenie różnorodnych metod autoryzacji w zapewnieniu bezpieczeństwa. Dodatkowo, korzystanie z kart zbliżeniowych minimalizuje ryzyko błędów związanych z pamięcią kodów, co jest istotne w sytuacjach awaryjnych, gdzie czas reakcji ma kluczowe znaczenie.

Pytanie 10

Aby zabezpieczyć drogi oddechowe przed szkodliwymi oparami, podczas lutowania należy używać

A. odsysacza dymu

B. półmaski filtracyjnej bez zaworka

C. wiatraka

D. odsysacza cyny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odsysacz dymu jest kluczowym urządzeniem do ochrony dróg oddechowych podczas lutowania, gdyż skutecznie eliminuje toksyczne opary i cząstki, które powstają w procesie lutowania. Dym lutowniczy zawiera m.in. substancje chemiczne, takie jak opary metali oraz substancje lotne, które mogą mieć negatywny wpływ na zdrowie, w tym powodować podrażnienia dróg oddechowych, a w dłuższym okresie prowadzić do poważnych problemów zdrowotnych. Odsysacze dymu działają na zasadzie lokalnego odsysania, co oznacza, że są w stanie zbierać dym w bezpośrednim sąsiedztwie miejsca pracy. Dobrą praktyką jest również ich regularne serwisowanie i wymiana filtrów, aby zapewnić ich maksymalną efektywność. W normach dotyczących BHP oraz w wytycznych dotyczących ochrony zdrowia w miejscu pracy, takich jak normy OSHA, podkreśla się znaczenie stosowania odpowiednich środków ochrony osobistej oraz systemów wentylacyjnych. W sytuacjach, gdzie nie można zastosować odsysacza dymu, zaleca się stosowanie wentylacji ogólnej, jednak jej skuteczność w eliminowaniu toksycznych substancji jest znacznie niższa. Dlatego, aby zapewnić sobie bezpieczne warunki pracy, należy zawsze korzystać z odsysaczy dymu.

Pytanie 11

Aby połączyć dwa styki alarmowe z dwóch czujników PIR typu NC w jedno wejście centrali, należy je podłączyć

A. w trójkąt

B. w gwiazdę

C. szeregowo

D. równolegle

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "szeregowo" to strzał w dziesiątkę. Jak masz czujki PIR typu NC, to muszą być połączone w taki sposób, aby alarm załączał się, gdy którakolwiek czujka wyczuje ruch. Łączenie ich szeregowo to świetny pomysł, bo wtedy sygnał przechodzi przez wszystkie czujki, co sprawia, że system jest bardziej niezawodny. W praktyce, jak jedna czujka wykryje ruch, to obwód się przerywa i alarm się włącza. Fajnie też, że przy takim połączeniu łatwiej znaleźć ewentualne usterki, bo szybko wiesz, która czujka nie działa. No i oszczędność miejsca w szafce rozdzielczej to zawsze na plus – łatwiej utrzymać porządek.

Pytanie 12

Na podstawie dołączonej dokumentacji technicznej monitorów LCD określ, jaki typ źródła światła zastosowano do podświetlania matrycy?

Wyświetlacz	TN-film TFT 17''	PVA TFT 19''
Ilość kolorów	16,77 mln	16,77 mln
Przekątna, cale/cm	17,0/43,27	19/48,2
Rozmiar plamki	0,264 mm	0,294 mm
Jasność (typ)	250 cd/m²	250 cd/m²
Rodzaj podświetlenia	2 CCFL	2 CCFL
Kontrast	1000:1	1500:1
Kąt widzenia CR 5:1/CR 10:1 (poziom/pion)	176/170/160/160	178/178/176/176
Czas reakcji matrycy	5 ms	20 ms
Częstotliwość pozioma	31,5÷81,1 kHz	30÷82 kHz
Częstotliwość pionowa	56÷76 Hz	56÷75 Hz
Pasmo przenoszenia	25÷135 MHz	25÷135 MHz
Optymalna rozdzielczość	1280x1024	1280x1024

A. Lasery gazowe.

B. Lampy halogenowe.

C. Lasery półprzewodnikowe.

D. Lampy fluorescencyjne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lampy fluorescencyjne, a konkretniej te zimnokatodowe (CCFL), to popularny wybór do monitorów LCD, bo świetnie nadają się jako źródło podświetlenia. Dzięki swojej wysokiej efektywności i długiej żywotności są naprawdę dobrym rozwiązaniem, jeśli chodzi o sprzęty, które muszą być ciągle oświetlone. Te lampy działają na zasadzie wzbudzania gazu, co prowadzi do emisji światła przez zjawisko fluorescencji. W praktyce, CCFL dają równomierne podświetlenie, co zdecydowanie poprawia jakość obrazu. Oprócz monitorów, możesz je też spotkać w telewizorach LCD czy niektórych przenośnych urządzeniach. Dobrze jest wiedzieć, że stosowanie tych lamp jest zgodne z branżowymi normami dotyczącymi efektywności energetycznej i ochrony środowiska, co czyni je całkiem sensownym wyborem w dzisiejszych czasach.

Pytanie 13

Terminologie takie jak Fullband, Twin, Quad, Monoblock odnoszą się do

A. multiswitchów

B. konwerterów satelitarnych

C. rozgałęźników antenowych

D. filtrów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'konwerterów satelitarnych' jest prawidłowa, ponieważ nazwy takie jak Fullband, Twin, Quad i Monoblock odnoszą się właśnie do typów konwerterów używanych w systemach satelitarnych. Konwertery satelitarne są kluczowymi komponentami, które przekształcają sygnał satelitarny na sygnał elektryczny, który może być odbierany przez odbiornik telewizyjny. Fullband to konwerter, który jest w stanie odbierać sygnały o szerokim zakresie częstotliwości, co pozwala na lepszą jakość odbioru. Konwertery Twin mają dwa wyjścia, co umożliwia jednoczesne podłączenie dwóch różnych urządzeń, natomiast Quad posiada cztery wyjścia, co pozwala na podłączenie kilku tunerów. Monoblock to specjalny typ konwertera, który łączy w sobie dwa konwertery w jednym urządzeniu, co jest praktyczne w przypadku odbioru sygnałów z dwóch satelitów. Zrozumienie tych typów konwerterów jest niezbędne dla profesjonalistów zajmujących się instalacjami satelitarnymi, aby prawidłowo dobierać sprzęt w zależności od potrzeb klienta oraz warunków lokalnych, co zgodne jest z najlepszymi praktykami w branży.

Pytanie 14

Który z wymienionych komponentów wykorzystuje się w systemach automatyki przemysłowej do pomiaru temperatury?

A. Triak

B. Termistor

C. Warystor

D. Tyrystor

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termistor jest elementem czujnikowym, który zmienia opór elektryczny w zależności od temperatury. Jest to stosunkowo powszechny komponent w automatyce przemysłowej, wykorzystywany w różnych systemach pomiarowych i kontrolnych. Jego budowa opiera się na materiałach półprzewodnikowych, które charakteryzują się dużą czułością na zmiany temperatury, co pozwala na precyzyjne pomiary w szerokim zakresie temperatur. Przykładowe zastosowania termistorów obejmują kontrolę temperatury w piecach przemysłowych, klimatyzacji, a także w systemach monitorowania procesów chemicznych. Zgodnie ze standardami, termistory są często wykorzystywane w systemach automatyki do zapewnienia efektywnej regulacji i optymalizacji procesów, co przekłada się na zwiększenie efektywności energetycznej oraz bezpieczeństwa operacji. Zastosowanie termistorów w połączeniu z odpowiednim oprogramowaniem pozwala na tworzenie zaawansowanych algorytmów kontroli, co jest zgodne z najlepszymi praktykami w branży automatyki."

Pytanie 15

Przewód światłowodowy Toslink stosowany jest do podłączenia

A. anteny z odbiornikiem.

B. dysku zewnętrznego z komputerem.

C. sygnału audio.

D. sygnału video.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przewód światłowodowy Toslink, znany również jako TOSLINK, jest powszechnie stosowany do przesyłania cyfrowego sygnału audio. Jego konstrukcja oparta na włóknach optycznych umożliwia przesyłanie sygnałów w wysokiej jakości, co czyni go idealnym dla zastosowań audio. W szczególności, Toslink jest wykorzystywany w urządzeniach takich jak odtwarzacze CD, DVD, Blu-ray, konsole do gier oraz amplitunery. W przeciwieństwie do kabli miedzianych, przewody Toslink eliminują problemy związane z zakłóceniami elektromagnetycznymi, co jest szczególnie ważne w kontekście długich dystansów przesyłu. Zastosowanie Toslink jest zgodne z międzynarodowymi standardami audio, co zapewnia kompatybilność między różnymi producentami sprzętu. Dzięki tym właściwościom, Toslink stał się standardem w domowych systemach audio oraz profesjonalnych instalacjach, gdzie jakość dźwięku jest kluczowa. Warto również dodać, że Toslink obsługuje różne formaty audio, w tym Dolby Digital i DTS, co czyni go wszechstronnym rozwiązaniem dla użytkowników, którzy pragną uzyskać optymalne doświadczenie dźwiękowe.

Pytanie 16

Przedstawione na zdjęciu narzędzie stosuje się do zaciskania

A. końcówek cinch.

B. złączy konektorowych.

C. złączy RJ45.

D. wtyków BNC.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie przedstawione na zdjęciu to zaciskarka, które jest kluczowym narzędziem w pracy z złączami konektorowymi. Zaciskanie złączy konektorowych polega na mechanicznym łączeniu przewodów z różnymi typami złączy, co jest niezbędne do prawidłowego funkcjonowania instalacji elektrycznych i elektronicznych. W przypadku złączy RJ45, które są powszechnie stosowane w sieciach komputerowych, odpowiednia zaciskarka pozwala na uzyskanie solidnych połączeń, co przekłada się na stabilność transmisji danych. Podobnie, gdy korzystamy ze złączy typu cinch lub BNC, wymagane są specjalistyczne narzędzia, które różnią się od zaciskarek do złączy konektorowych. Należy pamiętać, że stosowanie niewłaściwego narzędzia może prowadzić do uszkodzeń złączy oraz problemów z transmisją. Dlatego tak ważne jest, aby w każdej pracy elektrycznej czy telekomunikacyjnej stosować odpowiednie narzędzia zgodnie z branżowymi standardami, co zapewnia bezpieczeństwo i niezawodność połączeń.

Pytanie 17

Pasywny komponent wykorzystywany w telekomunikacyjnych oraz komputerowych sieciach, który na zewnątrz posiada gniazda, a wewnątrz styki do zamocowania kabla, określany jest jako

A. skrótką

B. złączką

C. kanałem kablowym

D. panelem krosowniczym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Panel krosowniczy to kluczowy element infrastruktury sieciowej, który umożliwia organizację i zarządzanie połączeniami kablowymi w sieciach telekomunikacyjnych oraz komputerowych. Zewnętrzne gniazda pozwalają na łatwe podłączanie kabli, natomiast wewnętrzne styki umożliwiają ich uporządkowanie i terminację. Dzięki takiej konstrukcji, inżynierowie sieciowi mogą szybko i efektywnie zmieniać konfigurację połączeń, co jest niezwykle ważne w dynamicznych środowiskach, takich jak centra danych czy biura. Przykładem zastosowania paneli krosowniczych jest możliwość łatwej reorganizacji sieci przy zmianach w infrastrukturze biurowej, co pozwala na elastyczność w zarządzaniu zasobami. Zgodnie z najlepszymi praktykami branżowymi, stosowanie paneli krosowniczych znacznie ułatwia diagnostykę i utrzymanie sieci, umożliwiając łatwe identyfikowanie problemów związanych z połączeniami kablowymi. Ponadto, panele krosownicze są zgodne z różnorodnymi standardami, takimi jak TIA/EIA, co zapewnia ich szeroką kompatybilność z innymi elementami infrastruktury sieciowej.

Pytanie 18

Który element elektroniczny przedstawiono na rysunku?

A. Kondensator ceramiczny.

B. Kondensator elektrolityczny.

C. Rezystor drutowy.

D. Rezystor węglowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kondensator ceramiczny to element, który charakteryzuje się małymi rozmiarami oraz dobrą stabilnością temperatury i napięcia, co czyni go popularnym wyborem w wielu zastosowaniach elektronicznych. Oznaczenie '104', które widnieje na kondensatorze, wskazuje na pojemność wynoszącą 100 nF (nanofaradów). Takie kondensatory są często stosowane w obwodach filtrujących oraz w aplikacjach wymagających szybkiej reakcji na zmiany napięcia. Dzięki swojej niskiej rezystancji i możliwości pracy przy wysokich częstotliwościach, kondensatory ceramiczne znajdują zastosowanie w telekomunikacji, zasilaczach impulsowych oraz w układach analogowych. Warto zwrócić uwagę na ich szeroką gamę pojemności oraz wartości napięcia pracy, co pozwala na elastyczne dopasowanie do różnych zastosowań. W przypadku projektowania układów elektronicznych, znajomość właściwości kondensatorów ceramicznych jest kluczowa dla uzyskania optymalnych parametrów pracy całego systemu.

Pytanie 19

Aby dostosować wartość temperatury w danym obiekcie, należy użyć

A. termostatu

B. termowizora

C. termometru

D. termopary

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termostat to urządzenie, które automatycznie reguluje temperaturę w danym obiekcie, zapewniając odpowiednie warunki do funkcjonowania lub przechowywania określonych materiałów. Działa na zasadzie pomiaru temperatury otoczenia i aktywacji grzania lub chłodzenia w zależności od ustawionych parametrów. Przykładem zastosowania termostatu może być system klimatyzacji w budynkach, gdzie termostat monitoruje temperaturę wewnętrzną i dostosowuje działanie klimatyzacji, aby utrzymać komfortowe warunki. W przemyśle, termostaty są używane w piecach, chłodniach czy inny urządzeniach wymagających precyzyjnej kontroli temperatury. Normy dotyczące instalacji i użycia termostatów w różnych aplikacjach, takie jak ISO 9001, zapewniają, że urządzenia te działają zgodnie z wymaganiami jakościowymi, co jest kluczowe dla zachowania efektywności i bezpieczeństwa procesów technologicznych.

Pytanie 20

Na zdjęciu przedstawiona jest antena

A. paraboliczna.

B. szczelinowa.

C. panelowa.

D. offsetowa.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Anteny panelowe charakteryzują się płaską, prostokątną konstrukcją, co doskonale odpowiada opisowi przedstawionego obiektu na zdjęciu. Są one zaprojektowane w celu minimalizacji rozpraszania energii i skoncentrowania sygnału w określonym kierunku, co czyni je idealnym wyborem do zastosowań w systemach komunikacji bezprzewodowej, zwłaszcza w sieciach komórkowych oraz Wi-Fi. Anteny te są często wykorzystywane w stacjach bazowych, gdzie wymagane jest skierowanie sygnału na duże odległości z minimalnym zakłóceniem. Dzięki swojej konstrukcji pozwalają na efektywne pokrycie terenu, a ich zastosowanie zwiększa jakość połączeń oraz zasięg. W praktyce, stosując anteny panelowe w instalacjach telekomunikacyjnych, inżynierowie kierują się standardami branżowymi, aby zapewnić wysoką jakość sygnału oraz niezawodność systemu. Dodatkowo, anteny te są również używane w systemach monitoringu i transmisji danych, co potwierdza ich uniwersalność i znaczenie w nowoczesnej technologii komunikacyjnej.

Pytanie 21

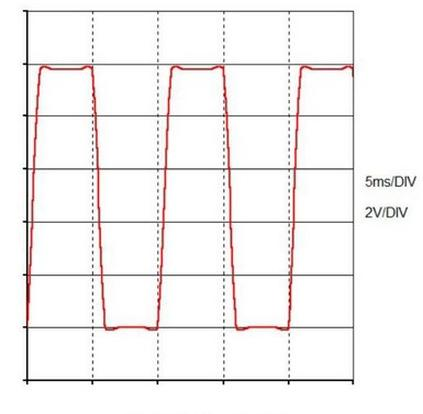

Ile wynosi częstotliwość sygnału przedstawionego na oscylogramie?

A. 10 Hz

B. 100 Hz

C. 25 Hz

D. 50 Hz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Częstotliwość sygnału, która wynosi 100 Hz, została prawidłowo określona na podstawie analizy oscylogramu. Wykres ukazuje, że jeden pełny okres sygnału zajmuje dwie działki na osi czasu, przy skali 5 ms na działkę. Dzięki temu możemy obliczyć okres sygnału, który wynosi 10 ms, co przekłada się na 0,01 s. Zastosowanie wzoru f = 1/T umożliwia nam obliczenie częstotliwości jako 100 Hz. Zrozumienie tej metody jest kluczowe w różnych dziedzinach inżynierii, zwłaszcza w elektronice i telekomunikacji, gdzie analiza sygnałów jest powszechną praktyką. Umiejętność odczytywania i interpretacji oscylogramów wspiera projektowanie systemów elektronicznych, diagnostykę oraz poprawę efektywności urządzeń. W branży standardy pomiarowe, takie jak te określone przez IEEE, podkreślają znaczenie dokładności w pomiarach częstotliwości, co bezpośrednio przekłada się na jakość i niezawodność systemów. Warto pamiętać, że dokładne obliczenie częstotliwości sygnałów to fundament w pracy z systemami cyfrowymi, audio czy komunikacyjnymi.

Pytanie 22

Przyczyną chwilowego znikania obrazu (zamrożenia) podczas odbioru sygnału z satelity mogą być

A. awarie układu synchronizacji

B. nieprawidłowości w synchronizacji

C. warunki atmosferyczne

D. uszkodzenia systemu odchylania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Warunki atmosferyczne są jednym z najważniejszych czynników wpływających na jakość sygnału satelitarnego. W szczególności opady deszczu, śniegu oraz intensywne chmury mogą powodować osłabienie sygnału, co może prowadzić do czasowego zaniku obrazu. Zjawisko to jest znane jako „attenuacja”, czyli osłabienie sygnału, które zwiększa się przy zwiększonej wilgotności powietrza lub podczas wystąpienia burz. W praktyce, techniki takie jak stosowanie większych anten satelitarnych, które mogą lepiej odbierać sygnał w trudnych warunkach, są powszechnie przyjęte w branży. Zgodnie z dobrymi praktykami, zaleca się również monitorowanie prognoz pogody i dostosowywanie systemów do zmieniających się warunków. Użytkownicy powinni być świadomi, że podczas intensywnych opadów lub burz mogą wystąpić czasowe zakłócenia w odbiorze, a zrozumienie tego zjawiska może pomóc w lepszym planowaniu korzystania z technologii satelitarnych.

Pytanie 23

Termin "licznik mikrorozkazów" odnosi się do

A. systemu mikroprocesorowego

B. pętli PLL

C. manipulatora

D. oscyloskopu cyfrowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Licznik mikrorozkazów to kluczowy element systemu mikroprocesorowego, który odpowiada za synchronizację i kontrolę wykonywania instrukcji. Działa na zasadzie zliczania mikrorozkazów, które są najmniejszymi jednostkami operacyjnymi w architekturze mikroprocesorów. Każdy mikrorozkaz zazwyczaj odpowiada za pojedynczą operację, jak na przykład przeniesienie danych, wykonanie obliczeń czy zarządzanie pamięcią. W praktyce, licznik mikrorozkazów jest wykorzystywany do zarządzania sekwencją działań wewnętrznych mikroprocesora, co jest kluczowe dla wydajności i poprawności operacji. Zastosowanie liczników mikrorozkazów jest zgodne z najlepszymi praktykami inżynieryjnymi, które zakładają efektywne zarządzanie cyklami pracy mikroprocesora, co przekłada się na optymalizację wydajności systemu. W nowoczesnych urządzeniach elektronicznych, takich jak komputery, smartfony czy systemy wbudowane, licznik mikrorozkazów odgrywa fundamentalną rolę w zapewnieniu prawidłowego działania aplikacji i systemów operacyjnych, co czyni go jednym z kluczowych elementów architektury komputerowej.

Pytanie 24

Zawartość pamięci EPROM może zostać utracona w wyniku

A. obniżenia napięcia zasilającego poniżej 2,5 V

B. braku napięcia zasilającego

C. bezpośredniego wpływu promieni słonecznych

D. niesprawnego układu odświeżającego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bezpośrednie działanie promieni słonecznych może prowadzić do uszkodzenia pamięci EPROM, ponieważ te układy są wrażliwe na promieniowanie UV. EPROM (Erasable Programmable Read-Only Memory) stosuje się w sytuacjach, w których potrzebne jest wielokrotne programowanie układu, a jego zawartość można usunąć poprzez naświetlanie promieniami UV. W praktyce oznacza to, że jeśli pamięć EPROM jest wystawiona na działanie intensywnego światła słonecznego, istnieje ryzyko, że dane zostaną przypadkowo usunięte. Z tego powodu w zastosowaniach przemysłowych i elektronicznych często stosuje się obudowy chroniące te pamięci przed bezpośrednim działaniem światła. Warto również zaznaczyć, że standardy dotyczące przechowywania urządzeń elektronicznych zalecają unikanie ekspozycji na silne źródła światła, aby zapewnić trwałość i wiarygodność przechowywanych danych. Zrozumienie tego zjawiska jest kluczowe dla inżynierów zajmujących się projektowaniem systemów elektronicznych, w których wykorzystuje się pamięci EPROM.

Pytanie 25

Wybierz z podanych parametrów sygnałów, które poziomy sygnałów analogowych są wykorzystywane w systemach automatyki przemysłowej do transmisji danych?

A. 4 V ÷ 20 V

B. 4 mA ÷ 20 mA

C. 4 mV ÷ 20 mV

D. 4 A ÷ 20 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poziomy sygnałów 4 mA ÷ 20 mA są standardem w systemach automatyki przemysłowej, znanym jako sygnał prądowy. Jest to powszechnie stosowany zakres dla czujników i urządzeń pomiarowych, które komunikują się z systemami sterującymi. Wykorzystanie tego standardu jest zgodne z normą IEC 60381-1, która definiuje zasady dotyczące sygnałów analogowych w automatyce. Prąd 4 mA reprezentuje minimalny poziom sygnału, podczas gdy 20 mA to maksymalny poziom. Taki zakres daje możliwość wykrycia awarii w obwodzie, ponieważ sygnał opada poniżej 4 mA, co sygnalizuje problem z urządzeniem. Przykładowo, w systemach monitorowania temperatury, czujnik może wysyłać sygnał prądowy w tym zakresie do kontrolera, umożliwiając precyzyjne zarządzanie procesem. W zastosowaniach przemysłowych, takich jak automatyka procesowa, wykorzystanie sygnałów 4 mA ÷ 20 mA pozwala na efektywne przesyłanie informacji przy minimalnych zakłóceniach i długich odległościach, co czyni tę metodę niezawodną i efektywną.

Pytanie 26

Jaki standard kompresji audio jest stosowany w Polsce w dekoderach telewizji cyfrowej naziemnej DVB-T?

A. MPEG-1

B. MPEG-4

C. MPEG-3

D. MPEG-2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
MPEG-4, znany też jako MPEG-4 Part 14, to standard kompresji audio i wideo, który wszedł w życie w latach 90. XX wieku. Stał się popularny, bo świetnie radzi sobie z kompresją danych, a jednocześnie oferuje wysoką jakość obrazu i dźwięku. Jeśli chodzi o telewizję cyfrową naziemną DVB-T, to MPEG-4 jest szeroko stosowany do nadawania sygnałów, bo pozwala zmniejszyć wymagania dotyczące przepustowości, a jakość odbioru pozostaje wysoka. W Polsce mamy przykład z platformą DVB-T, która dzięki niemu umożliwia odbiór kanałów telewizyjnych w HD. Co ciekawe, MPEG-4 wspiera również interaktywne treści i różne aplikacje multimedialne, przez co jest bardzo wszechstronny w nadawaniu. A to, że jest zgodny z nowoczesnymi urządzeniami, tylko zwiększa jego popularność i dostępność dla użytkowników. Warto też dodać, że MPEG-4 to rozwinięcie wcześniejszych standardów, jak MPEG-1 i MPEG-2, oferując lepszą kompresję i dostosowanie do nowoczesnych technologii, takich jak streaming i wideo na żądanie.

Pytanie 27

Jakie urządzenie pozwala na łączenie się z Internetem poprzez sieć CATV?

A. wzmacniacz

B. hub

C. switch

D. modem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Modem jest urządzeniem, które konwertuje sygnały analogowe na cyfrowe i vice versa, umożliwiając tym samym komunikację komputerów z siecią Internet. W kontekście sieci CATV (Cable Television), modem kablowy jest niezbędnym elementem, który pozwala użytkownikom na dostęp do Internetu za pośrednictwem infrastruktury telewizyjnej. Dzięki zastosowaniu technologii DOCSIS (Data Over Cable Service Interface Specification), modemy kablowe zapewniają wysoką prędkość transferu danych oraz stabilne połączenie. Przykładem zastosowania modemu może być domowe połączenie z Internetem, gdzie użytkownik łączy modem z routerem, co umożliwia korzystanie z sieci na wielu urządzeniach jednocześnie. Warto również zaznaczyć, że dobór odpowiedniego modemu powinien być zgodny z wymaganiami dostawcy usług internetowych oraz z aktualnymi standardami branżowymi, co zapewnia optymalne parametry pracy i bezpieczeństwo połączenia.

Pytanie 28

Jakiego typu czujkę powinno się wykorzystać w pomieszczeniu, gdzie występują intensywne ruchy powietrza spowodowane działaniem pieca lub klimatyzatora?

A. Przewodową pasywną czujkę podczerwieni typu PET

B. Bezprzewodową pasywną czujkę podczerwieni

C. Przewodową pasywną czujkę podczerwieni

D. Dualną czujkę ruchu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujki dualne to naprawdę ciekawe rozwiązanie do wykrywania ruchu. Łączą w sobie technologię podczerwieni i mikrofalową, co sprawia, że są dużo lepsze w trudnych warunkach. W pomieszczeniach, gdzie powietrze krąży szybko, jak przy klimatyzacji, te czujki są o wiele bardziej odporne na zakłócenia niż te pasywne. Ich działanie polega na jednoczesnym analizowaniu sygnałów z obu technologii, co pozwala lepiej rozpoznać rzeczywisty ruch i zredukować fałszywe alarmy. Przykładem ich użycia mogą być biura, gdzie tak dużo się dzieje i precyzyjna detekcja jest super ważna. Fajnie też podkreślić, że ważne jest, aby wybierać odpowiednie czujki w zależności od warunków w pomieszczeniu, bo to naprawdę wpływa na skuteczność systemu alarmowego.

Pytanie 29

Aby zweryfikować funkcjonalność kabla krosowego, co należy zastosować?

A. testera kabli sieciowych przy podłączonym kablu do sieci komputerowej

B. wobulatora przy podłączonym kablu do sieci komputerowej

C. wobulatora przy odłączonym kablu od wszystkich urządzeń

D. testera kabli sieciowych przy odłączonym kablu od wszystkich urządzeń

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tester kabli sieciowych to naprawdę przydatne urządzenie, które pozwala sprawdzić, czy kable krosowe działają jak należy. Żeby wyniki były miarodajne, kabel musi być odłączony od wszystkich urządzeń. To pozwala testerowi na dokładne zbadanie każdej żyły kabli, bez żadnych zakłóceń z podłączonych sprzętów. Gdy kabel jest odłączony, można przeprowadzić solidną analizę, co pozwala wyłapać ewentualne zwarcia, przerwy czy złe połączenia. Warto też pamiętać, że standardy jak TIA/EIA-568 mówią, jak najlepiej instalować i testować kabli, a przestrzeganie ich to klucz do dobrze działającej sieci. Testowanie po instalacji jest super ważne, bo można szybko znaleźć i naprawić błędy, co poprawia niezawodność całego systemu. Używanie testera przy odłączonym kablu to najlepszy sposób, żeby upewnić się, że wszystko działa jak trzeba, co jest mega ważne dla stabilności i wydajności naszych sieci.

Pytanie 30

Jakie urządzenia pomiarowe powinno się zastosować do pomiaru częstotliwości z wykorzystaniem krzywych Lissajous?

A. Generator i oscyloskop

B. Watomierz i amperomierz

C. Omomierz oraz amperomierz

D. Woltomierz oraz oscyloskop

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Generator i oscyloskop' jest prawidłowa, ponieważ do pomiaru częstotliwości za pomocą krzywych Lissajous niezbędne jest generowanie sygnałów oraz ich wizualizacja. Generator sygnałowy pozwala na wytworzenie dwóch różnych sygnałów, których częstotliwości można zmieniać. Oscyloskop z kolei umożliwia obserwację tych sygnałów w czasie rzeczywistym, na ekranie uzyskując charakterystyczny obraz krzywych Lissajous. Zmieniając częstotliwości sygnałów wytwarzanych przez generator, można zaobserwować, jak kształt krzywej na oscyloskopie zmienia się w zależności od stosunku częstotliwości obu sygnałów. Przykładowo, dla sygnałów o częstotliwości 1:2 otrzymamy elipsę, co może być użyteczne w praktyce do analizy stanów dynamicznych w obwodach elektronicznych. Stosowanie tych przyrządów jest standardem w laboratoriach elektroniki, co potwierdzają wytyczne dotyczące pomiarów elektronicznych.

Pytanie 31

Udzielanie pomocy osobie rażonej prądem elektrycznym należy rozpocząć od

A. przeprowadzenia masażu serca

B. odłączenia osoby od źródła prądu

C. wykonania sztucznego oddychania

D. zgłoszenia sytuacji przełożonemu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uwolnienie osoby spod działania prądu elektrycznego jest kluczowym pierwszym krokiem w udzielaniu pomocy w przypadku porażenia prądem. Prąd elektryczny może prowadzić do skurczów mięśni, co często uniemożliwia osobie dotkniętej porażeniem uwolnienie się z niebezpiecznego źródła. Dlatego też, zanim przystąpimy do wszelkich działań resuscytacyjnych, jak sztuczne oddychanie czy masaż serca, niezbędne jest usunięcie zagrożenia. Użycie odpowiednich narzędzi, takich jak kij czy materiał izolacyjny, może pomóc w wyciągnięciu ofiary bez narażania siebie na ryzyko porażenia. Ponadto, należy zawsze upewnić się, że źródło prądu zostało wyłączone lub że jesteśmy w stanie je odizolować. Dbanie o własne bezpieczeństwo jest podstawą dobrych praktyk w udzielaniu pierwszej pomocy. W sytuacjach zagrożenia życia, takich jak te, należy stosować się do wytycznych organizacji takich jak Europejska Rada Resuscytacji, które podkreślają, jak ważne jest najpierw zabezpieczenie miejsca zdarzenia i ochrona ratownika przed dodatkowym ryzykiem.

Pytanie 32

W prawidłowo zarobionym kablu UTP w instalacji komputerowej prawidłowa długość rozkręcenia par przewodów wynosi

A. 8÷12 mm

B. 20÷25 mm

C. 30÷40 mm

D. 3÷5 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobra robota! Długość rozkręcenia par przewodów w kablu UTP, czyli 8 do 12 mm, to naprawdę ważny aspekt w każdej instalacji komputerowej. Ma to ogromny wpływ na jakość sygnału i pomaga uniknąć zakłóceń elektromagnetycznych. Jak to mówią, lepiej dmuchać na zimne, bo zbyt długie rozkręcenie może spowodować, że sieć nie będzie działać tak, jak powinna. Warto też znać standardy, takie jak TIA/EIA 568-B i ISO/IEC 11801 – to one mówią, że najlepiej trzymać się tej długości, żeby wszystko działało bez zarzutu. Powiem ci też, że technicy bardzo często używają różnych narzędzi, żeby sprawdzić, czy wszystko jest ok. Dbanie o szczegóły ma duże znaczenie, bo wpływa na niezawodność całej sieci. Dobrze, że o tym pamiętasz!

Pytanie 33

Przedstawiony na rysunku sposób podłączenia komputerów nazywany jest topologią

A. siatki.

B. pierścienia.

C. gwiazdy.

D. magistrali.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Topologia gwiazdy to jeden z najpopularniejszych sposobów łączenia urządzeń w sieci komputerowej, charakteryzujący się centralnym punktem, którego rolę pełni hub, switch lub router. W tej konfiguracji wszystkie urządzenia końcowe, takie jak komputery czy serwery, są podłączone bezpośrednio do centralnego urządzenia. Dzięki temu, w przypadku awarii jednego z komputerów, pozostałe urządzenia w sieci mogą nadal funkcjonować, co zwiększa jej niezawodność. Przykładem zastosowania topologii gwiazdy są biura i małe firmy, gdzie sieci lokalne są często projektowane w taki sposób, aby uprościć procesy zarządzania oraz ułatwić diagnostykę problemów. Ponadto, w standardach, takich jak Ethernet, topologia gwiazdy zyskała uznanie ze względu na elastyczność i łatwość w rozbudowie sieci. W miarę wzrostu liczby urządzeń w sieci, można łatwo dodać nowe komputery, a ich integracja nie wymaga skomplikowanych zmian w infrastrukturze sieciowej. Ostatecznie, topologia gwiazdy jest zgodna z dobrymi praktykami w projektowaniu sieci, co czyni ją preferowanym wyborem w wielu zastosowaniach.

Pytanie 34

Jakich bramek TTL należy użyć do bezpośredniego sterowania przekaźnika elektromechanicznego?

Przekaźnik zasilany jest napięciem stałym.

Dane cewki przekaźnika
Napięcie znamionowe V DC	Rezystancja cewki ±10% przy 20°C Ω	Roboczy zakres napięcia zasilania przy 20 °C V DC		Moc znamionowa mW
12	960	9	18	0,15

A. Trójstanowych.

B. Z układem Schmitta.

C. Z tranzystorami Schottky'ego.

D. Z otwartym kolektorem.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Brama TTL z otwartym kolektorem jest idealnym rozwiązaniem do bezpośredniego sterowania przekaźnikami elektromechanicznymi. Dzięki konstrukcji z otwartym kolektorem, brama ta umożliwia podłączenie zewnętrznego źródła napięcia, co jest kluczowe dla zasilania cewki przekaźnika. W praktyce, oznacza to, że kiedy brama jest aktywna, zamyka obwód, pozwalając prądowi z zewnętrznego źródła płynąć przez cewkę przekaźnika, co skutkuje jego załączeniem. Takie podejście jest zgodne z najlepszymi praktykami w zakresie projektowania obwodów, gdzie unika się bezpośredniego łączenia obciążeń indukcyjnych z wyjściami cyfrowymi bramek logicznych, które mogłyby nie tolerować obciążeń. W elektronicznych projektach automatyki, bramy z otwartym kolektorem są powszechnie stosowane, aby zminimalizować ryzyko uszkodzenia komponentów oraz zapewnić niezawodne działanie układów. Dodatkowo, w przypadku przekaźników, ważne jest, aby pamiętać o zastosowaniu diod zabezpieczających, które chronią obwód przed indukowanymi napięciami podczas wyłączania cewki przekaźnika.

Pytanie 35

Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna

A. śrubowa 5-polowa.

B. śrubowa 4-polowa.

C. bezśrubowa wciskowa 5-polowa.

D. bezśrubowa wciskowa 4-polowa.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.

Pytanie 36

W instalacjach telewizyjnych używa się standardu DVB-C w technologii

A. satelitarnej

B. naziemnej

C. kablowej

D. dozorowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Standard DVB-C (Digital Video Broadcasting - Cable) jest kluczowym standardem wykorzystywanym w telekomunikacji kablowej, który umożliwia przesyłanie sygnałów telewizyjnych i multimedialnych przez sieci kablowe. Umożliwia on kodowanie oraz kompresję sygnałów wideo, co pozwala na efektywne wykorzystanie pasma i dostarczenie wielu kanałów telewizyjnych w wysokiej jakości. DVB-C opiera się na modulacji QAM (Quadrature Amplitude Modulation), co pozwala na przesyłanie danych o wysokiej prędkości. W praktyce, standard ten jest szeroko stosowany przez/operatorów telewizji kablowej na całym świecie, co pozwala na poprawę jakości transmisji oraz zwiększenie liczby dostępnych programów telewizyjnych. Przykładowo, wiele europejskich krajów korzysta z DVB-C jako standardu dla telewizji kablowej, oferując abonentom różnorodne pakiety kanałów oraz usługi VOD (Video on Demand). Dodatkowo, DVB-C wspiera interaktywność oraz usługi dodatkowe, co jest istotnym atutem w nowoczesnych instalacjach telewizyjnych.

Pytanie 37

Jaką rolę w systemie automatyki przemysłowej odgrywa przetwornik?

A. Kontroluje pracę siłownika

B. Wizualizuje procesy przemysłowe

C. Rejestruje działanie sieci

D. Przekształca sygnał z czujnika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przetwornik w sieci automatyki przemysłowej pełni kluczową rolę w przekształcaniu sygnałów z czujników na formaty odpowiednie do analizy i dalszego przetwarzania. Przykładem może być przetwornik temperatury, który konwertuje sygnał analogowy z czujnika na sygnał cyfrowy, który może być następnie interpretowany przez systemy sterowania. Takie przetworniki są standardowym elementem w systemach SCADA oraz w projektach związanych z monitorowaniem i kontrolą procesów przemysłowych. Dobre praktyki w zakresie użycia przetworników obejmują ich odpowiedni dobór do rodzaju sygnału oraz zastosowanie w kontekście wymaganych norm, takich jak IEC 61131-9, która definiuje standardy dla systemów automatyki. Oprócz przekształcania sygnałów, przetworniki często posiadają dodatkowe funkcje, takie jak filtracja szumów, co zwiększa dokładność pomiarów. Zrozumienie tej funkcji jest kluczowe dla efektywnego projektowania systemów automatyki, gdzie precyzyjne dane są fundamentem dla podejmowania decyzji operacyjnych.

Pytanie 38

Do montażu kabla systemu alarmowego na ścianie betonowej należy wykorzystać

A. C.

B. B.

C. A.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest prawidłowa, ponieważ kołki rozporowe stanowią idealne rozwiązanie do montażu kabli na ścianach betonowych. Te elementy mocujące są zaprojektowane tak, aby rozprzestrzeniać obciążenie na większej powierzchni materiału budowlanego, co jest kluczowe w przypadku twardych i kruchych materiałów jak beton. Kołki rozporowe dostępne są w różnych rozmiarach i typach, co pozwala na dobranie odpowiedniego rozwiązania do konkretnego zastosowania. Na przykład, w przypadku montażu systemu alarmowego, użycie kołków rozporowych z tworzywa sztucznego lub metalu zapewnia nie tylko stabilność, ale także długotrwałość montażu, co jest istotne dla bezpieczeństwa i niezawodności systemu. Używanie kołków rozporowych zgodnych z normami budowlanymi, takimi jak PN-EN 14592, gwarantuje właściwe parametry wytrzymałościowe. Dodatkowo, stosując się do dobrych praktyk, warto także zadbać o odpowiednią średnicę i długość kołków, aby zapewnić ich skuteczność w danym podłożu, co przyczyni się do prawidłowego funkcjonowania systemu alarmowego przez długi czas.

Pytanie 39

Przedstawiona specyfikacja techniczna dotyczy

Specyfikacja techniczna
Tryb pracy	pentaplex
Liczba wejść video	8 BNC
Liczba wyjść video	1x BNC, 1x VGA, 1x HDMI
Liczba wejść/wyjść audio	1/1 RCA
Prędkość zapisu	200kl/s (D1), 200kl/s (CIF/QCIF)
Rozdzielczość	1920x1080, 1280x1024, 1024x768
Kompresja video	H.264
Kompresja audio	G.711
Sterowanie	RS485
Archiwizacja	1x HDD Sata III max. 4TB
Tryb zapisu	manualny, ciągły, alarmowy, detekcja
Obudowa	wolnostojąca
Wymiary	325x245x45 mm (1U)

A. manipulatora.

B. modulatora.

C. rejestratora.

D. sterownika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rejestrator wideo, do którego odnosi się przedstawiona specyfikacja techniczna, jest kluczowym elementem systemów monitoringu wizyjnego. W dokumentacji można zauważyć szczegółowe informacje o liczbie wejść i wyjść wideo, co jest istotne dla określenia, ile kamer może współpracować z danym urządzeniem. Rozdzielczość obrazu oraz rodzaj kompresji wideo i audio również mają fundamentalne znaczenie, gdyż wpływają na jakość przechwytywanego materiału oraz efektywność jego archiwizacji. Sterowanie RS485 to standard w komunikacji z urządzeniami peryferyjnymi, umożliwiający zdalne zarządzanie rejestratorem. Zastosowanie takiego sprzętu w praktyce obejmuje zarówno monitorowanie obiektów komercyjnych, jak i zastosowania domowe. Standardowe wymiary 1U wskazują na możliwość montażu w szafie rackowej, co jest korzystne w kontekście organizacji przestrzeni serwerowej. Warto również zaznaczyć, że rejestratory wideo powinny być zgodne z wytycznymi dotyczącymi ochrony danych osobowych, co stanowi istotny aspekt podczas projektowania systemów monitorujących.

Pytanie 40

Jakie urządzenia należy wykorzystać do strojenia toru pośredniej częstotliwości w radiowych odbiornikach?

A. miernik magnetoelektryczny

B. wobulator i oscyloskop

C. mostek pomiarowy

D. multimetr cyfrowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wobulator i oscyloskop to naprawdę ważne sprzęty, gdy mówimy o strojeniu toru pośredniej częstotliwości w radiu. Wobulator generuje różne sygnały, co jest super przydatne do testowania i dostrajania obwodów. Działa to na zasadzie modulacji sygnału, więc można bardzo precyzyjnie ustawić częstotliwość odbioru. Oscyloskop natomiast to narzędzie, które pozwala nam widzieć sygnały elektroniczne na bieżąco. Dzięki temu inżynierowie mogą dostrzegać problemy z jakością sygnału, na przykład szumy czy zniekształcenia. Weźmy na przykład sytuację, kiedy stroimy tor pośredniej częstotliwości – wobulator może wprowadzić sygnał o znanej częstotliwości, a oscyloskop pokazuje, czy odbiornik to dobrze demoduluje. Takie podejście jest naprawdę zgodne z tym, co robią specjaliści w branży i podkreśla, jak ważna jest dokładna analiza sygnałów podczas strojenia.

Rozpocznij nowy egzamin

Powrót do strony głównej
