Pytanie 1

Na ilustracji przedstawiono

A. sprzęgło elektromagnetyczne.

B. wirnik alternatora.

C. sprzęgło kłowe.

D. wirnik rozrusznika.

Wybór odpowiedzi związanej z sprzęgłem elektromagnetycznym lub kłowym oraz wirnikiem alternatora wykazuje kilka istotnych nieporozumień dotyczących budowy i funkcji tych elementów. Sprzęgło elektromagnetyczne, które jest często stosowane w mechanizmach wymagających przekazywania momentu obrotowego, nie ma zastosowania w kontekście wirnika rozrusznika. Jego budowa bazuje na zjawisku elektromagnetycznym, gdzie cewka generuje pole magnetyczne, które przyciąga elementy sprzęgające, jednak element ten nie posiada komutatora ani uzwojeń, co odróżnia go od wirnika rozrusznika. Z kolei sprzęgło kłowe ma konstrukcję opartą na wpinaniu się jednego elementu w drugi, co również nie jest związane z opisaną funkcją uruchamiania silnika. W kontekście alternatora, wirnik jego konstrukcji nie zawiera komutatora, co jest kluczowym czynnikiem w identyfikacji wirnika rozrusznika. Typowe nieporozumienia związane z tymi odpowiedziami mogą wynikać z mylenia funkcji i zastosowania poszczególnych elementów w układach elektrycznych i mechanicznych pojazdów. Dlatego ważne jest, aby przy identyfikacji elementów maszyn elektrycznych zwracać uwagę na ich specyfikę oraz praktyczne zastosowanie w układach, w których są wykorzystywane.

Pytanie 2

Który element instalacji elektrycznej nawiewu powietrza oznaczono na rysunku znakiem zapytania?

A. Silnik prądu stałego.

B. Regulator napięcia.

C. Amperomierz.

D. Prądnicę.

To, co zostało oznaczone znakiem zapytania na schemacie, to właśnie silnik prądu stałego. Silniki tego typu są powszechnie stosowane w instalacjach nawiewu powietrza, np. w wentylatorach samochodowych, klimatyzacjach czy systemach wentylacyjnych budynków. Wynika to z tego, że silnik prądu stałego daje się łatwo regulować, zarówno pod względem prędkości obrotowej, jak i kierunku obrotów, co jest bardzo przydatne w praktyce – wystarczy odpowiedni regulator lub zmiana biegunowości zasilania. Moim zdaniem, na co dzień w branży motoryzacyjnej albo HVAC można zauważyć, że prawie wszystkie proste wentylatory bazują właśnie na takim rozwiązaniu, bo są niezawodne i stosunkowo tanie w produkcji. Jeśli chodzi o schematy elektryczne, to symbol silnika prądu stałego jest dosyć charakterystyczny – okrąg z oznaczeniem i często dodatkową kropką wskazującą zacisk. Warto pamiętać, że zgodnie z dobrymi praktykami, montaż takich silników wymaga zabezpieczeń, np. bezpieczników topikowych czy wyłączników nadprądowych, by w razie awarii nie doszło do większych uszkodzeń instalacji. W typowych instalacjach nawiewu, taki silnik współpracuje z prostym układem sterującym oraz czasami z czujnikiem temperatury lub rezystorami regulującymi prędkość.

Pytanie 3

Sprawdzona częstotliwość migania kierunkowskazów wynosi 35 cykli w ciągu minuty. Co to oznacza?

A. usterkę przewodu zasilającego kierunkowskazy

B. usterkę włącznika kierunkowskazów

C. usterkę przerywacza kierunkowskazów

D. prawidłowy cykl migania

Wybór odpowiedzi dotyczącej uszkodzenia włącznika kierunkowskazów jest błędny, ponieważ włącznik odpowiada za aktywację świateł kierunkowskazów, ale nie kontroluje częstotliwości ich migania. Jeśli włącznik działa poprawnie, światła powinny się zapalać, a ich intensywność nie wpływa na częstotliwość migania. Podobnie, uszkodzenie przewodu zasilającego kierunkowskazy również nie jest przyczyną zmniejszonej częstotliwości migania. Uszkodzone przewody mogłyby spowodować brak zasilania świateł lub ich nieprawidłowe działanie, ale nie wpływają na specyfikę migania w kontekście cykli na minutę. W przypadku uszkodzenia przerywacza kierunkowskazów natomiast, jego nieprawidłowe działanie prowadzi do zmiany w częstotliwości migania, dlatego odpowiedzi związane z włącznikiem i przewodami zasilającymi są nieadekwatne do konkretnego problemu. Kluczowe jest zrozumienie, że przerywacz pełni funkcję regulacyjną, a jego uszkodzenie bezpośrednio wpływa na częstotliwość, przy czym pozostałe elementy układu mają inne zadania. Typowe błędy myślowe, które prowadzą do takich wniosków, obejmują mylenie funkcji poszczególnych komponentów systemu oświetlenia pojazdu oraz niewłaściwe przypisanie skutków uszkodzeń do konkretnych objawów.

Pytanie 4

Diagnostykę pracy czujników samochodowych dokonuje się najszybciej za pomocą

A. lampki kontrolnej.

B. lampy stroboskopowej.

C. omomierza.

D. komputera diagnostycznego OBD II/EOBD.

Najlepszym i najszybszym sposobem diagnozowania pracy czujników w samochodzie jest bez dwóch zdań użycie komputera diagnostycznego OBD II/EOBD. Ten standard jest obecnie wymagany we wszystkich nowych autach sprzedawanych w Unii Europejskiej, a także w wielu innych krajach. Sam komputer pozwala praktycznie natychmiast odczytać nie tylko kody usterek, ale też wartości bieżące różnych parametrów pracy silnika, jak napięcia, temperatury czy sygnały z poszczególnych czujników, np. przepływomierza, sondy lambda, czujnika wału korbowego. Co najważniejsze – nie trzeba rozkręcać połowy samochodu ani żmudnie mierzyć każdego przewodu – wystarczy podpiąć się odpowiednią wtyczką i w zasadzie wszystko mamy czarno na białym. Z mojego doświadczenia w warsztacie praktycznie nie wyobrażam sobie pracy bez tego urządzenia, bo przy nowoczesnej elektronice w autach to absolutna podstawa. Diagnostyka komputerowa pozwala też na szybkie wykrycie problemów, które mogłyby umknąć przy klasycznych metodach. Fachowcy korzystają z OBD II/EOBD właśnie dlatego, że to jest zgodne z dobrymi praktykami branżowymi i daje najbardziej wiarygodny oraz wszechstronny obraz tego, co dzieje się w systemach pojazdu.

Pytanie 5

Po przeprowadzeniu regeneracji wtryskiwaczy, przed ich wysłaniem do klienta, należy zweryfikować poprawność ich działania

A. na stole warsztatowym

B. oscyloskopem elektronicznym

C. diagnoskopem OBD

D. na stole probierczym

Wybór odpowiedzi "na stole probierczym" jest prawidłowy, ponieważ stół probierczy jest specjalistycznym urządzeniem przeznaczonym do testowania wtryskiwaczy. Tego rodzaju urządzenia symulują warunki pracy wtryskiwaczy w silniku, pozwalając na dokładną ocenę ich parametrów roboczych, takich jak ciśnienie, czas otwarcia i ilość wtryskiwanego paliwa. Dzięki tym testom można wykryć ewentualne usterki, które mogą wpłynąć na efektywność silnika oraz emisję spalin. Stosując stół probierczy, technicy mają możliwość przeprowadzenia serii testów, które są zgodne z normami branżowymi, co zapewnia wysoką jakość i niezawodność regenerowanych wtryskiwaczy. Regularne korzystanie z tego typu urządzeń jest rekomendowane przez producentów oraz stowarzyszenia branżowe, co czyni je standardem w procesie regeneracji.

Pytanie 6

W celu zdiagnozowania czujnika hallotronowego w układzie sterowania silnika należy dokonać

A. pomiaru zmiany rezystancji czujnika.

B. wymiany czujnika na inny.

C. pomiaru sygnału wyjściowego.

D. pomiaru napięcia wyjściowego.

Wiele osób zakłada błędnie, że do sprawdzenia czujnika hallotronowego wystarczy wymienić go na nowy lub po prostu zmierzyć napięcie na wyjściu, co jest sporym uproszczeniem. Wymiana na inny bez wcześniejszej weryfikacji nie jest dobrą praktyką – taki sposób działania generuje niepotrzebne koszty i nie daje pewności, że źródło problemu faktycznie tkwi w czujniku. Często spotykałem się z sytuacjami, gdzie wymieniano sprawny element, bo nie było właściwej diagnostyki. Pomiar napięcia wyjściowego również bywa mylący – czujnik Halla działa impulsowo i napięcie może się zmieniać bardzo szybko w zależności od obrotów wału, a zwykły miernik pokaże tylko uśrednioną wartość, która niewiele mówi o jakości sygnału. Zupełnie nietrafionym pomysłem jest mierzenie zmiany rezystancji czujnika, bo w czujnikach Halla nie zachodzą zmiany oporności jak w czujnikach NTC/PTC czy czujnikach położenia opartych o potencjometr. Ten typ czujnika opiera się na zjawisku Halla, czyli generowaniu napięcia poprzecznego pod wpływem pola magnetycznego, więc tradycyjny pomiar rezystancji nie wykryje jego uszkodzenia – chyba że doszło do przerwania obwodu, co jednak zdarza się rzadko. Typowym błędem jest traktowanie wszystkich czujników jednakowo i stosowanie tych samych metod diagnostycznych, podczas gdy czujnik Halla wymaga oscyloskopu albo testera sygnału, żeby zobaczyć przebieg impulsów. Z mojego doświadczenia wynika, że poprawna diagnoza to przede wszystkim obserwacja sygnału wyjściowego podczas pracy silnika lub obracania wałem, bo jedynie wtedy można wykluczyć awarie typu przerwy, zwarcia czy osłabienia sygnału na skutek uszkodzenia układów elektronicznych wewnątrz czujnika. Takie podejście jest zgodne z zaleceniami producentów samochodów i podręcznikami serwisowymi – tu nie ma drogi na skróty.

Pytanie 7

Zakres diagnostyki związanej z układem rozruchu silnika w pojeździe samochodowym nie dotyczy

A. pomiaru napięcia załączania rozrusznika.

B. pomiaru napięcia zasilania rozrusznika.

C. kontroli stanu połączenia rozrusznika z masą pojazdu.

D. pomiaru przekroju przewodów w instalacji układu rozruchu.

Problemy z rozruchem silnika to dość powszechna bolączka w serwisach samochodowych, ale żeby skutecznie je diagnozować, trzeba rozumieć, co naprawdę ma znaczenie w tej konkretnej instalacji. Sporo osób myśli, że każda czynność związana z układem rozruchu powinna obejmować sprawdzenie wszystkich aspektów – nawet takich jak przekrój przewodów. To jednak nie jest zgodne z branżowymi standardami. Rzeczy kluczowe to pomiar napięcia zasilania rozrusznika – jeśli napięcie jest zbyt niskie podczas rozruchu, może to wskazywać na zużyty akumulator, zbyt duże opory w przewodach lub awarię samego rozrusznika. Podobnie istotny jest pomiar napięcia załączania rozrusznika – dzięki temu można ocenić, czy obwód sterowania (np. przez stacyjkę, przekaźnik czy immobilizer) działa prawidłowo i czy rozrusznik w ogóle otrzymuje sygnał do pracy. Kontrola stanu połączenia rozrusznika z masą pojazdu to absolutna podstawa – nawet minimalne utlenienie czy poluzowanie przewodu masowego może prowadzić do całkowitego braku reakcji na próbę rozruchu. Niestety, czasem pomija się te podstawy i idzie w stronę teorii czy nadmiernej dokładności, jak np. mierzenie przekroju przewodów. Oczywiście, niewłaściwy przekrój przewodu może wpłynąć na działanie układu, ale to jest już kwestia konstrukcyjna, a nie diagnostyczna. W dobrze serwisowanym pojeździe przekroje przewodów pozostają zgodne z fabrycznymi założeniami i nie ulegają zmianie w trakcie eksploatacji. Skupianie się na tym aspekcie podczas typowej diagnostyki to błąd wynikający raczej z braku zrozumienia, na czym polega praktyczna naprawa. Najczęstszy błąd myślowy to przekonanie, że wszystko trzeba mierzyć od podstaw, zamiast skupić się na realnych usterkach, które dają się wychwycić prostymi, ale skutecznymi metodami diagnostycznymi. Rzetelna diagnostyka opiera się na analizie napięć, prądów oraz jakości połączeń – i tego właśnie oczekuje się w warsztacie zgodnie z dobrymi praktykami.

Pytanie 8

Jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz wymiany świec i alternatora w pojeździe z czterocylindrowym silnikiem typu ZS na podstawie załączonego cennika części i usług?

Cennik
Lp.	Wykonana usługa (czynność)	Cena [PLN]
1	Przegląd instalacji elektrycznej samochodu	160,00
2	Wymiana akumulatora	40,00
3	Wymiana alternatora	120,00
4	Wymiana świecy żarowej	10,00
5	Wymiana świecy zapłonowej	20,00
Lp.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Akumulator	220,00
2	Alternator	180,00
3	Świeca zapłonowa	30,00
4	Świeca żarowa	20,00

A. 580,00 PLN

B. 490,00 PLN

C. 660,00 PLN

D. 510,00 PLN

Wybór innej opcji niż 580,00 PLN może wynikać z kilku błędów w analizie kosztów i ogólnego zrozumienia procesu serwisowego. Często pomijane są różne składniki kosztów, które są nieodłączną częścią każdej usługi. Na przykład, wybierając 510,00 PLN, można zakładać, że koszty robocizny i niektóre dodatkowe opłaty zostały zignorowane, co jest typowym błędem w ocenie całkowitych wydatków. Z kolei wybór 490,00 PLN może sugerować, że użytkownik nie uwzględnił kosztu samego alternatora lub nie zrozumiał, że jego wymiana wiąże się z odmiennymi kosztami niż tradycyjna wymiana części. Odpowiedzi 660,00 PLN również mogą świadczyć o nadmiernej interpretacji kosztów, co często zdarza się, gdy użytkownicy nie są w stanie precyzyjnie zrozumieć cennika usług i części zamiennych. W praktyce, przy obliczaniu kosztów usług, kluczowe jest uwzględnienie wszystkich składników, w tym kosztów części, robocizny oraz ewentualnych dodatkowych opłat. Właściwe podejście do kalkulacji pozwala na lepsze zarządzanie budżetem i unikanie niepotrzebnych wydatków. Dlatego istotne jest, aby klienci dokładnie analizowali cenniki oraz byli świadomi wszystkich elementów składających się na końcowy koszt usługi.

Pytanie 9

Za pomocą symbolu graficznego przedstawiono

A. prądnicę prądu stałego.

B. prądnicę prądu przemiennego.

C. silnik elektryczny prądu stałego.

D. silnik elektryczny prądu przemiennego.

Ten symbol graficzny przedstawia prądnicę prądu stałego, co jest zgodne z normami PN-EN oraz powszechnymi praktykami w dokumentacji technicznej. W kółku znajduje się litera 'G' oraz charakterystyczna pozioma kreska pod spodem, która od razu sugeruje, że chodzi o urządzenie generujące napięcie stałe. W praktyce prądnice prądu stałego były kiedyś podstawą wielu układów zasilania, szczególnie tam, gdzie zależało na stabilności napięcia i precyzyjnej regulacji. Do dziś spotyka się je w niektórych aplikacjach przemysłowych, np. w starszych systemach rozruchowych czy w napędach trakcyjnych. Moim zdaniem warto znać ten symbol, bo choć coraz rzadziej wykorzystuje się takie prądnice, ich obecność w starszych instalacjach nadal jest spotykana. Prądnicę prądu stałego łatwo odróżnić od innych maszyn elektrycznych właśnie po tej kresce, która symbolizuje stałość napięcia. Warto dodać, że według normy PN-EN 60617, podobne symbole, ale bez kreski lub z innym oznaczeniem, dotyczą prądnic prądu przemiennego albo silników. Z mojego doświadczenia, jeśli ktoś pracuje z dokumentacją techniczną, dobrze znać i rozróżniać te detale – unika się wtedy poważnych pomyłek podczas montażu lub diagnostyki instalacji. Uwzględnianie takich standardów to podstawa dobrej praktyki branżowej.

Pytanie 10

Odczytaj z charakterystyki wzorcowej regulatora odśrodkowego wartość kąta wyprzedzenia zapłonu dla prędkości obrotowej 2700 obr/min.

A. 12°

B. 3°

C. 6°

D. 9°

Właściwie wybrana wartość kąta wyprzedzenia zapłonu – 9° przy 2700 obr/min – to bardzo dobry przykład na zrozumienie, jak działa odśrodkowy regulator zapłonu w silnikach spalinowych. Moim zdaniem to jeden z kluczowych elementów, które realnie wpływają na efektywność pracy silnika i bezpieczeństwo eksploatacji. Regulacja kąta wyprzedzenia polega na tym, że wraz ze wzrostem prędkości obrotowej wału korbowego regulator automatycznie zwiększa wyprzedzenie, żeby spalanie mieszanki paliwowo-powietrznej było jak najbardziej efektywne – zapłon musi nastąpić wcześniej, bo mieszanka potrzebuje więcej czasu na spalenie przy większych prędkościach. W praktyce, jeśli ktoś pracuje przy ustawianiu zapłonu w starszych autach, to właśnie odczytywanie takich charakterystyk jest na porządku dziennym. Np. w silnikach samochodów osobowych czy maszyn rolniczych prawidłowe ustawienie tego kąta ma kluczowy wpływ na zużycie paliwa, emisję spalin oraz trwałość jednostki napędowej. W branżowych standardach, takich jak instrukcje serwisowe producentów lub wytyczne dotyczące diagnostyki silników, zawsze podkreśla się konieczność sprawdzania i korygowania wyprzedzenia zapłonu zgodnie z charakterystyką regulatora. Niedopilnowanie tego może skutkować spalaniem detonacyjnym, spadkiem mocy albo nawet uszkodzeniem silnika. Warto o tym pamiętać także przy elektronice sterującej w nowszych pojazdach – tam już komputer wszystko wylicza, ale zasada działania pozostaje ta sama. To takie podstawy, które mają realne przełożenie na codzienną praktykę warsztatową.

Pytanie 11

Aby ugasić palącą się benzynę, należy zastosować gaśnicę przystosowaną do zwalczania pożarów grupy

A. C.

B. A.

C. B.

D. D.

Wybór niewłaściwej gaśnicy do gaszenia płonącej benzyny jest poważnym błędem, który może prowadzić do zaostrzenia sytuacji pożarowej. W przypadku pożarów grupy A, które obejmują materiały stałe, takie jak drewno czy papier, stosowanie gaśnic wodnych może być skuteczne, ale nigdy nie powinno być używane w sytuacjach z cieczami łatwopalnymi. Podobnie, gaśnice przeznaczone do pożarów grupy C, które obejmują gazy, są nieodpowiednie w kontekście gaszenia płonącej benzyny, ponieważ nie są przystosowane do tłumienia ognia od cieczy. Istotnym błędem jest także zastosowanie gaśnic zawierających substancje chemiczne, które mogą reagować z paliwem, prowadząc do zwiększenia intensywności ognia. Ponadto, brak znajomości klasyfikacji pożarów i odpowiednich metod gaśniczych, takich jak stosowanie środków pianowych czy proszkowych, może skutkować nieefektywnym działaniem, a nawet zagrożeniem dla życia osób w pobliżu. Kluczowe jest, aby w situacjach zagrożenia stosować środki zgodne z obowiązującymi standardami bezpieczeństwa, aby skutecznie niwelować ryzyko i zapewnić bezpieczeństwo.

Pytanie 12

Do zweryfikowania sprawności diody prostowniczej, która zamontowana jest w układzie sterowania służy

A. skaner diagnostyczny OBD.

B. manometr.

C. woltomierz.

D. multimetr uniwersalny.

W branży elektronicznej czy elektrycznej można się czasem spotkać z różnymi narzędziami pomiarowymi, ale nie wszystkie nadają się do sprawdzania sprawności diody prostowniczej. Niekiedy ktoś sugeruje użycie manometru, bo to przecież przyrząd pomiarowy, ale to typowy błąd myślowy – manometr służy wyłącznie do pomiaru ciśnienia gazów lub cieczy, nie ma żadnego zastosowania do pomiaru parametrów elektrycznych czy testowania półprzewodników, więc nie ma najmniejszego sensu go tu używać. Często trafia się też na przekonanie, że zwykły woltomierz wystarczy do takiej kontroli. Teoretycznie można nim zmierzyć napięcie na diodzie, ale nie sprawdzimy w ten sposób, czy dioda dobrze przewodzi w kierunku przewodzenia i rzeczywiście blokuje w kierunku zaporowym – po prostu nie uzyskamy pełnych informacji o jej stanie. Brakuje tu trybu testu diody, który jest właśnie dostępny w multimetrze. Skaner diagnostyczny OBD to już zupełnie inna liga: służy do komunikacji z komputerami pokładowymi w pojazdach i odczytywania kodów błędów, nie ma najmniejszej możliwości pomiaru parametrów pojedynczej diody na poziomie fizycznym. Takie narzędzia są bardzo przydatne, ale do zupełnie innych zastosowań. Typowy błąd wynika tu z niezrozumienia zasady działania diody i tego, co właściwie mierzymy – sprawdzamy przewodzenie w jednym kierunku i blokowanie w drugim, a do tego potrzebujemy narzędzia do pomiaru spadku napięcia na złączu. Multimetr uniwersalny jest tu bezkonkurencyjny i zgodnie z branżowymi standardami to właśnie on powinien być wybierany w takich sytuacjach. Dobrą praktyką jest też zawsze po wykonanym pomiarze sprawdzić, czy multimetr jest ustawiony we właściwym trybie, bo nieraz przez zwykłe niedopatrzenie można uzyskać nieprawidłowe wyniki – to taka drobna uwaga z praktyki warsztatowej.

Pytanie 13

Który z podanych systemów w pojazdach samochodowych nie wymaga regularnej obsługi serwisowej?

A. Zapłonowy

B. Klimatyzacji

C. ABS

D. Paliwowy

Układ ABS, czyli system zapobiegający blokowaniu kół podczas hamowania, nie wymaga regularnej obsługi serwisowej w tradycyjnym sensie. System ten jest zaprojektowany tak, aby działał autonomicznie, a jego komponenty są w większości bezobsługowe. W praktyce oznacza to, że nie ma konieczności okresowego wymieniania płynów czy konserwacji, co jest typowe dla innych układów, takich jak układ klimatyzacji czy paliwowy. W przypadku, gdy system ABS wykryje problem, zazwyczaj aktywuje się kontrolka na desce rozdzielczej, co pozwala użytkownikowi na szybką reakcję. Dobre praktyki obejmują regularne kontrole stanu hamulców i czujników, które są częścią systemu ABS, ale sama jednostka jest zaprojektowana z myślą o minimalnej potrzebie interwencji. Ważne jest także, aby kierowcy byli świadomi, że układ ABS polepsza bezpieczeństwo poprzez zapobieganie poślizgom, co jest szczególnie istotne w trudnych warunkach drogowych.

Pytanie 14

Możliwą przyczyną problemów z zapłonem na kilku cylindrach analizowanego silnika ZI może być nieprawidłowe funkcjonowanie systemu

A. doładowania

B. wydechowego

C. ładowania

D. zapłonowego

Odpowiedź dotycząca wadliwego działania układu zapłonowego jest prawidłowa, ponieważ układ ten odgrywa kluczową rolę w procesie zapłonu mieszanki paliwowo-powietrznej w cylindrach silnika. Jeśli układ zapłonowy, w skład którego wchodzą świece zapłonowe, cewki zapłonowe i przewody zapłonowe, nie funkcjonuje poprawnie, może to prowadzić do wypadania zapłonów na kilku cylindrach. Przykładowo, uszkodzenie świecy zapłonowej może skutkować brakiem iskry, co z kolei uniemożliwia prawidłowe spalanie mieszanki. Zgodnie z najlepszymi praktykami serwisowymi, regularne sprawdzanie stanu komponentów układu zapłonowego, a także ich wymiana w razie potrzeby, jest kluczowe dla utrzymania efektywności silnika i zapobiegania jego uszkodzeniom. Warto również pamiętać, że inne problemy, takie jak zanieczyszczenia w układzie paliwowym, mogą również wpływać na wydajność zapłonu, jednak to układ zapłonowy jest najczęstszą przyczyną wypadania zapłonów.

Pytanie 15

Nie należy do diagnostyki systemu zapłonowego badanie

A. kąta wyprzedzenia zapłonu

B. regulatora napięcia

C. rozdzielacza zapłonu

D. kondensatora odkłócającego

Badanie kąta wyprzedzenia zapłonu, kondensatora odkłócającego oraz rozdzielacza zapłonu jest kluczowe dla prawidłowego funkcjonowania układu zapłonowego. Kąt wyprzedzenia zapłonu określa moment, w którym mieszanka paliwowo-powietrzna jest zapalana w cylindrze silnika, co ma istotny wpływ na efektywność i moc silnika. Zbyt wczesne lub zbyt późne zapłonienie może prowadzić do detonoacji lub niewłaściwego spalania, co w konsekwencji generuje większe zużycie paliwa oraz wzrost emisji spalin. Kondensator odkłócający jest odpowiedzialny za wygładzanie iskry w rozdzielaczu zapłonu, co ma na celu poprawę efektywności zapłonu oraz zmniejszenie zakłóceń elektromagnetycznych, które mogą wpływać na inne systemy elektroniczne pojazdu. Rozdzielacz zapłonu z kolei rozdziela wysokie napięcie generowane przez cewkę zapłonową na poszczególne cylindry silnika. Ignorowanie tych komponentów podczas diagnostyki układu zapłonowego może prowadzić do mylnych wniosków i niewłaściwego diagnozowania problemów. Prawidłowa wiedza na temat funkcji i znaczenia tych elementów jest niezbędna w pracy każdego mechanika, aby zapewnić optymalne działanie silnika oraz jego komponentów.

Pytanie 16

W celu pomiaru prądu pobieranego przez odbiornik w instalacji elektrycznej pojazdu samochodowego należy podłączyć

A. woltomierz równolegle do odbiornika.

B. woltomierz szeregowo do odbiornika.

C. amperomierz szeregowo do odbiornika.

D. amperomierz równolegle do odbiornika.

Wielu osobom zdarza się pomylić zasady podłączania przyrządów pomiarowych, szczególnie na początku nauki elektryki w motoryzacji. Najczęstszym błędem jest sądzenie, że woltomierzem można zmierzyć prąd, jeśli tylko podłączymy go w odpowiedni sposób. Tymczasem woltomierz jest skonstruowany zupełnie inaczej niż amperomierz – służy wyłącznie do pomiaru napięcia i powinien być podłączony zawsze równolegle do odbiornika, żeby nie zakłócić przepływu prądu w obwodzie. Jeśli podłączysz woltomierz szeregowo, praktycznie uniemożliwia on przepływ prądu (ma bardzo dużą rezystancję wejściową), przez co odbiornik nie zadziała lub nawet nie zauważysz żadnego pomiaru – to ślepa uliczka. Jeszcze poważniejszym błędem jest podłączenie amperomierza równolegle do odbiornika. Amperomierze mają bardzo małą rezystancję wewnętrzną, więc jeśli podepniesz je równolegle, praktycznie robisz zwarcie. Szybko może dojść do uszkodzenia miernika, przewodów albo nawet wywołania niebezpiecznej sytuacji. Moim zdaniem, ten błąd wynika z nieznajomości podstaw teorii obwodów, gdzie wyraźnie mówi się, że prąd mierzymy tylko wtedy, gdy całe jego natężenie przepływa przez miernik – stąd podłączamy go szeregowo. Praktyka warsztatowa to potwierdza – żaden mechanik nie odważy się podłączyć amperomierza równolegle, bo skutki mogą być kosztowne. Zwykle osoby, które popełniają te błędy, kierują się myśleniem, że dowolny miernik pokaże wszystko, jeśli tylko gdzieś go wpiąć – a to niestety prowadzi do katastrofalnych rezultatów w rzeczywistej pracy. Dlatego tak ważne jest zrozumienie różnic między miernikami, ich konstrukcją i zastosowaniem. Warto zajrzeć do instrukcji obsługi miernika czy dokumentacji technicznej, gdzie zwykle jasno podano, w jakiej konfiguracji należy podłączać konkretne przyrządy pomiarowe.

Pytanie 17

Wskaż właściwy przyrząd dla sprawdzenia poprawności działania układu regulacji klimatyzacji.

A. Galwanometr.

B. Pirometr.

C. Higrometr.

D. Aerometr.

Często spotyka się sytuacje, kiedy ktoś wybiera niewłaściwe narzędzie do pomiaru pracy klimatyzacji, bo sugeruje się nazwą albo skojarzeniem. Na przykład aerometr, choć brzmi trochę jak coś związanego z powietrzem, to w rzeczywistości służy do pomiaru gęstości cieczy (najczęściej używany jest w warsztatach do sprawdzania gęstości elektrolitu w akumulatorach albo płynów chłodniczych). Nie nada się on do oceny działania klimatyzacji, bo nie mierzy temperatury ani parametrów powietrza. Z kolei higrometr bywa mylący – on co prawda mierzy wilgotność, a niektórzy mogą pomyśleć, że skoro klima osusza powietrze, to warto sprawdzić wilgotność. Owszem, bywa to użyteczne, ale jeśli chodzi o weryfikację, czy układ chłodzi poprawnie, najważniejsza jest temperatura, nie sama wilgotność. Higrometr więc nie wskaże, czy klimatyzacja rzeczywiście schładza wnętrze. Galwanometr natomiast to narzędzie do pomiaru natężenia prądu elektrycznego – jego zastosowanie ogranicza się do obwodów elektrycznych, a nie do diagnostyki efektów działania klimatyzacji. Częstym błędem jest przekonanie, że każde urządzenie pomiarowe nada się do wszystkiego, ale w praktyce trzeba dobrze rozumieć, co właściwie chcemy zmierzyć i jaki parametr świadczy o poprawności pracy danego układu. W branży motoryzacyjnej i HVAC przyjęło się, że oceny działania klimatyzacji dokonuje się na podstawie pomiaru temperatury powietrza wylotowego – tu pirometr jest po prostu niezastąpiony. Pozostałe przyrządy mają swoje zastosowania, ale nie w tej konkretnej sytuacji.

Pytanie 18

Podczas inspekcji instalacji elektrycznej pojazdu zauważono uszkodzenie żarówki świateł mijania, uszkodzenie żarówki kierunkowskazów w tylnej lampie, awarię włącznika świateł awaryjnych oraz awarię włącznika świateł stop. W celu naprawy usterek należy nabyć dwie żarówki świateł mijania oraz

A. dwie żarówki świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł awaryjnych

B. jedną żarówkę świateł kierunkowskazów, włącznik świateł awaryjnych oraz włącznik świateł stop

C. jedną żarówkę świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł stop

D. dwie żarówki świateł stop, włącznik świateł awaryjnych oraz włącznik świateł stop

Wybór odpowiedzi, która obejmuje zakup dwóch żarówek świateł stop, włącznika świateł awaryjnych oraz włącznika świateł stop, jest niewłaściwy z kilku powodów. Przede wszystkim, nie uwzględnia ona konieczności wymiany uszkodzonej żarówki kierunkowskazów, co jest kluczowe dla prawidłowego działania sygnalizacji świetlnej. Zbagatelizowanie tej kwestii może prowadzić do niewłaściwego informowania innych uczestników ruchu o zamiarze skrętu, co stwarza ryzyko wypadku. Dodatkowo, wymiana dwóch żarówek świateł stop nie jest konieczna, chyba że obie są uszkodzone, co nie wynika z podanych informacji. Takie podejście sugeruje brak zrozumienia podstawowych zasad diagnostyki instalacji elektrycznej w pojazdach. Standardy dotyczące konserwacji pojazdów, takie jak normy ISO, zalecają dokładną analizę i diagnostykę uszkodzeń przed podjęciem decyzji o zakupie części. W związku z tym, nieprawidłowe podejście do wymiany komponentów elektrycznych może prowadzić do niepotrzebnych kosztów oraz potencjalnych problemów z bezpieczeństwem.

Pytanie 19

Zakres czynności związanych z obsługą i diagnostyką rozmontowanego rozrusznika na stanowisku pomiarowym nie obejmuje sprawdzenia

A. uzwojeń twornika na zwarcie do masy.

B. wyłącznika elektromagnetycznego.

C. zespołu sprzęgającego.

D. uzwojeń stojana na zwarcie do masy.

Dokładnie tak, zakres czynności serwisowych i diagnostycznych przeprowadzanych na rozmontowanym rozruszniku na stanowisku pomiarowym nie obejmuje sprawdzenia zespołu sprzęgającego. W praktyce warsztatowej czy nawet podczas zaawansowanej diagnostyki, na stole pomiarowym koncentrujemy się głównie na elementach elektrycznych – takich jak uzwojenia stojana lub twornika, a także sprawności wyłącznika elektromagnetycznego. Zespół sprzęgający, choć niezwykle istotny dla poprawnego działania rozrusznika, podlega głównie ocenie wizualnej oraz mechanicznej, a nie pomiarowej. Sprawdza się go raczej przy montażu, przez analizę luzów, zużycia zębów czy swobody ruchu, a nie poprzez pomiary elektryczne. Często spotyka się takie nieporozumienie, że skoro coś jest częścią rozrusznika, to od razu trzeba to mierzyć na stole – a to nie zawsze ma sens ani technicznego uzasadnienia. Moim zdaniem warto pamiętać, że dobre praktyki serwisowe w tym przypadku bazują na rozdzieleniu diagnostyki elektrycznej od mechanicznej. W branży stosuje się zasadę, że na stanowisku pomiarowym bada się głównie te elementy, które mogą być źródłem zwarcia, przebicia do masy lub innych usterek związanych z prądem, a nie te, których awarie wynikają ze zużycia mechanicznego. Dlatego właśnie kontrola zespołu sprzęgającego nie wchodzi w zakres typowych czynności pomiarowych na stole. W rzeczywistości, szczególnie w starszych konstrukcjach rozruszników, zespół sprzęgający potrafi być problematyczny, ale wtedy mechanik po prostu go wymienia albo regeneruje, a nie 'mierzy'.

Pytanie 20

Który z komponentów można poddać regeneracji?

A. Czujnik indukcyjny

B. Napinacz pirotechniczny

C. Aparat zapłonowy

D. Świecę zapłonową

Napinacz pirotechniczny jest istotnym elementem systemu bezpieczeństwa w pojazdach, który ma za zadanie napinanie pasów bezpieczeństwa w przypadku kolizji. Element ten jest zaprojektowany w sposób, który uniemożliwia jego regenerację. Wszelkie uszkodzenia napinacza pirotechnicznego, w tym jego mechanizmu działania, mogą wpływać na skuteczność działania systemu, co czyni jego naprawę niebezpieczną i niezgodną z praktykami branżowymi. Świeca zapłonowa, choć ma krótszą żywotność i można ją wymieniać, nie jest elementem, który regeneruje się w klasycznym rozumieniu, ponieważ podczas eksploatacji ulega zużyciu, co prowadzi do zmniejszenia jej efektywności. Czujnik indukcyjny, używany do pomiaru pozycji lub prędkości, również nie jest elementem poddawanym regeneracji, ze względu na precyzyjne wymagania dotyczące jego kalibracji i jakości. Pojęcia te często prowadzą do błędnych wniosków, wynikających z niewłaściwego zrozumienia funkcji i trwałości poszczególnych komponentów w systemach pojazdów. Warto zwrócić uwagę na fakt, że bezpieczeństwo oraz niezawodność pojazdu powinny zawsze być na pierwszym miejscu, a decyzje dotyczące napraw powinny opierać się na rzetelnej wiedzy i zrozumieniu zasad działania tych elementów.

Pytanie 21

Przedstawiony na rysunku symbol elementu to

A. tyrystor.

B. dławik.

C. termopara.

D. termistor.

Wybór niewłaściwej odpowiedzi może być wynikiem nieporozumienia dotyczącego symboliki elementów elektronicznych. Tyrystor to element półprzewodnikowy, który działa jako przełącznik, umożliwiający kontrolowanie dużych prądów. Jego symbol graficzny różni się znacznie od symbolu termistora, ponieważ często przedstawia dodatkowe elementy, takie jak kropki lub dodatkowe linie, które wskazują na jego specyfikę działania. Dławik, który jest pasywnym elementem obwodu, służy do ograniczania zmian prądu, a jego symbol graficzny również nie przypomina symbolu termistora. Termopara, z kolei, jest urządzeniem do pomiaru temperatury, działającym na zasadzie zjawiska Seebecka, i ma swój charakterystyczny symbol z dwoma różnymi metalami. Często błędne odpowiedzi wynikają z pomylenia funkcji i zastosowań tych elementów. Na przykład, niektórzy mogą myśleć, że termistor i termopara pełnią te same funkcje, podczas gdy różnią się zasadniczo w sposobie działania i zastosowaniach. Zrozumienie tych różnic jest kluczowe dla prawidłowego rozpoznawania elementów w schematach elektronicznych oraz ich efektywnego wykorzystania w praktyce inżynieryjnej. Dlatego tak ważne jest, aby dokładnie analizować symbole i ich zastosowania, aby uniknąć pomyłek w projektowaniu i diagnostyce obwodów elektronicznych.

Pytanie 22

Podczas pomiaru rezystancji styków włącznika elektromagnetycznego rozrusznika otrzymano wynik 25,5 Ω, co świadczy że włącznik jest

A. częściowo uszkodzony, ale nie będzie powodował spadku napięcia płynącego na rozrusznik.

B. całkowicie uszkodzony i nie będzie przewodził prądu płynącego na rozrusznik.

C. częściowo uszkodzony i będzie powodował spadek napięcia płynącego na rozrusznik.

D. całkowicie sprawny.

Wielu osobom może się wydawać, że wysoka rezystancja styków włącznika elektromagnetycznego nie będzie stanowiła większego problemu, jednak to poważny błąd w rozumowaniu budowy i działania układów rozruchowych. Jeśli założyć, że rezystancja styków wynosi aż 25,5 Ω, to mamy do czynienia z nieprawidłowością, która znacząco wpłynie na przepływ prądu. Często spotykam się z przekonaniem, że taki włącznik jest tylko „trochę uszkodzony” i nie wpłynie to na spadki napięcia – nic bardziej mylnego. W praktyce już kilkadziesiąt setnych oma na stykach potrafi powodować zauważalne spadki, a wartości powyżej 1 Ω to wręcz sygnał alarmowy według praktyki warsztatowej i instrukcji producentów (np. Bosch, Valeo). Odpowiedź, że włącznik jest całkowicie sprawny, to typowa pomyłka wynikająca z braku znajomości rzeczywistych parametrów technicznych stosowanych w motoryzacji. Z kolei sądzenie, że taki włącznik jest całkowicie uszkodzony i całkiem nie przewodzi prądu – tu też mamy pewne uproszczenie: przy takiej rezystancji prąd nadal może płynąć, ale będzie znacznie ograniczony, co objawi się niedostatecznym działaniem rozrusznika. Prawidłowość odpowiedzi polega na tym, że już częściowe uszkodzenie styków skutkuje odczuwalnymi problemami w praktyce, głównie właśnie przez powstawanie dużych strat napięcia i problemów z rozruchem. Brak świadomości tego aspektu to częsty błąd wśród początkujących mechaników. Dobrym nawykiem jest rygorystyczne sprawdzanie nawet niewielkich odchyłek od normy i szybka wymiana uszkodzonych elementów, zanim pojawią się poważniejsze komplikacje. Warto pamiętać, że prąd rozruchowy to nawet kilkaset amperów i każda niepotrzebna rezystancja powoduje poważne problemy!

Pytanie 23

Aby zweryfikować działanie czujnika hallotronowego, co należy zastosować?

A. lampa stroboskopowa

B. oscyloskop

C. wakuometr

D. próbnik ciśnienia sprężania

Oscyloskop jest urządzeniem, które umożliwia wizualizację sygnałów elektrycznych, co jest kluczowe w przypadku czujników hallotronowych. Te czujniki generują sygnały w postaci impulsów elektrycznych w odpowiedzi na pole magnetyczne. Przy użyciu oscyloskopu możemy dokładnie obserwować charakterystykę tych sygnałów, ich amplitudę oraz częstotliwość. Dzięki temu możemy zweryfikować, czy czujnik działa poprawnie, czy nie występują zakłócenia, oraz czy sygnał jest zgodny z parametrami technicznymi producenta. W praktyce, rozpoznanie problemów z czujnikiem hallotronowym przy użyciu oscyloskopu pozwala na szybkie diagnozowanie usterek w systemach automatyki, motoryzacji czy robotyce, co jest zgodne z branżowymi standardami diagnostycznymi. Dodatkowo, oscyloskop jest narzędziem, które znajduje zastosowanie w wielu dziedzinach inżynieryjnych, co czyni go nieocenionym w warsztatach elektronicznych i serwisach technicznych.

Pytanie 24

Jaki będzie całkowity koszt usunięcia usterki w systemie parktronic, jeżeli do wymiany będą dwa tylne czujniki, a wiązka instalacji systemu wymaga naprawy?

Lp.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Czujnik parkowania	30,00
2.	Zaślepka maskująca	20,00
Lp.	Wykonana usługa (czynność)
1.	Kasowanie błędów za pomocą testera	50,00
2.	Wymiana czujnika parkowania	10,00
3.	Naprawa instalacji	40,00

A. 230,00 PLN

B. 190,00 PLN

C. 150,00 PLN

D. 170,00 PLN

Błędne odpowiedzi pojawiają się zazwyczaj wtedy, kiedy nie uwzględnia się wszystkich elementów kosztorysu lub źle interpretuje się zakres wymaganych czynności. Jeśli ktoś wycenia naprawę na 150 zł, to prawdopodobnie pominął koszt kasowania błędów lub robocizny przy wymianie czujników – a to podstawowy błąd, bo bez skasowania błędów samochód może dalej sygnalizować usterkę, mimo wymienionych części. Przy wyższych wartościach jak 190 zł czy 230 zł zakłada się za dużo – być może ktoś policzył więcej czujników niż trzeba albo dorzucił koszt wymiany zaślepek, które w tym zadaniu nie były wymagane. Typowym błędem jest nieuwzględnienie, że wymiana czujnika parkowania liczona jest od sztuki, więc przy dwóch czujnikach mnożymy kwotę razy dwa – jednak czasem ktoś niepotrzebnie dolicza koszt za więcej podzespołów lub usług, niż przewiduje zadanie. Często spotykam się z tym, że uczniowie traktują cennik jako ogólną wskazówkę, a nie jako sztywną listę wycenionych czynności i podzespołów. Tymczasem w praktyce warsztatowej każda operacja, nawet jeśli wydaje się błaha (jak kasowanie błędów), jest osobno rozliczana, bo to realny koszt czasu i sprzętu. Przykład ten pokazuje, jak ważne jest dokładne czytanie cennika oraz analiza zakresu naprawy. Brak systematyczności przy wycenie często prowadzi do niedoszacowania kosztów lub, przeciwnie, do ich sztucznego zawyżenia, co może wprowadzać w błąd klienta i odbijać się negatywnie na reputacji warsztatu. Zawsze warto zwracać uwagę na to, które elementy cennika należy zsumować, uwzględnić liczbę wymienianych części i nie dopisywać czynności, które nie zostały zlecone. To podejście jest nie tylko zgodne z dobrymi praktykami branżowymi, ale też pozwala unikać problemów przy rozliczeniu usługi.

Pytanie 25

Serwis działa od poniedziałku do piątku w dwóch zmianach, a w soboty w jednej. Na każdej zmianie pracują dwaj pracownicy. W czasie zmiany jeden mechanik wymienia olej w trzech silnikach, stosując 4 litry oleju do każdego z nich. Ile litrów oleju silnikowego oraz filtrów oleju wymienia serwis samochodowy w ciągu tygodnia?

A. 142 litry oleju i 66 filtrów

B. 142 litry oleju i 33 filtry

C. 264 litry oleju i 66 filtrów

D. 264 litry oleju i 33 filtry

Serwis obsługi samochodów pracuje od poniedziałku do piątku na dwie zmiany oraz w sobotę na jedną zmianę, co daje łącznie 11 zmian w tygodniu (10 zmian w tygodniu + 1 w sobotę). Na jednej zmianie pracują dwaj mechanicy. Każdy z mechaników wymienia olej w trzech silnikach, używając 4 litry na każdy silnik. W związku z tym, w ciągu jednej zmiany wymieniają 2 mechanicy 24 litry oleju (3 silniki * 4 litry * 2 mechaników). Całkowita ilość oleju wymieniana w tygodniu wynosi 264 litry (24 litry * 11 zmian). Dodatkowo, przy każdej wymianie oleju wymienia się również filtr, więc w ciągu tygodnia wymienia się 66 filtrów oleju (3 silniki * 2 mechaników * 11 zmian). Takie obliczenia są zgodne z dobrymi praktykami w branży motoryzacyjnej, gdzie regularna wymiana oleju oraz filtrów jest kluczowa dla długowieczności silników i ich efektywności.

Pytanie 26

Narzędzie przedstawione na rysunku jest stosowane do obsługi układu

A. hamulcowego.

B. chłodzenia silnika.

C. kierowniczego.

D. smarowania silnika.

Odpowiedź "smarowania silnika" jest poprawna, ponieważ narzędzie przedstawione na zdjęciu, samonastawny klucz do filtrów oleju, jest kluczowym elementem używanym w układzie smarowania. Filtry oleju mają za zadanie oczyszczać olej silnikowy z zanieczyszczeń, co zapewnia jego właściwe działanie i długowieczność silnika. Regularna wymiana filtrów oleju jest zalecana zgodnie z normami producentów pojazdów, a ich właściwe zamontowanie i demontaż wymagają odpowiedniego narzędzia. Dobrą praktyką jest kontrolowanie stanu filtra oraz wymiana oleju co pewien przebieg, co wpływa na wydajność silnika oraz jego ochronę przed zużyciem. W kontekście serwisowania pojazdów, znajomość narzędzi do obsługi układów smarowania jest niezwykle istotna dla mechaników, którzy powinni być dobrze zaznajomieni z poszczególnymi elementami systemu, aby zapewnić optymalną pracę silnika w dłuższym okresie.

Pytanie 27

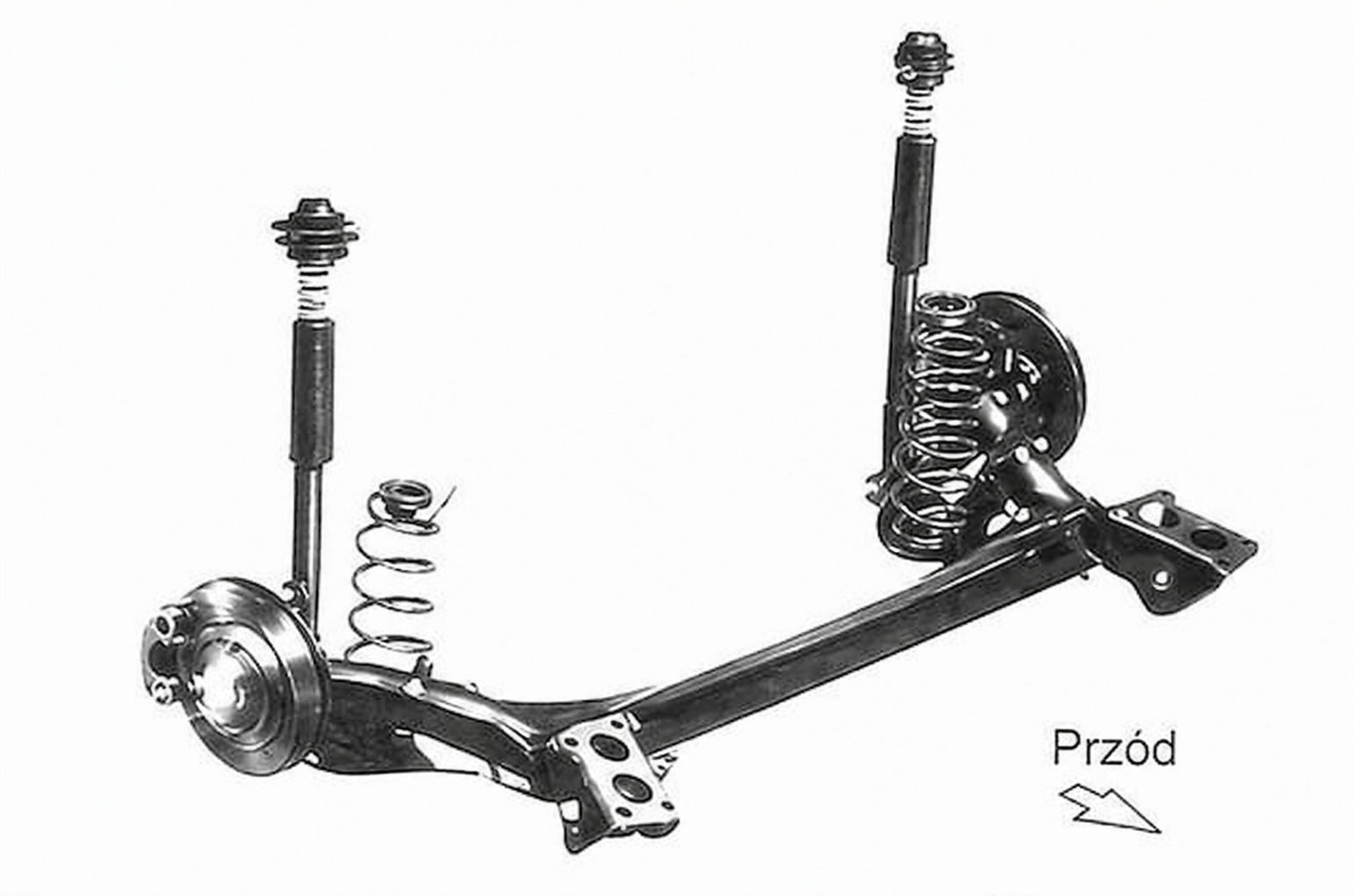

Na fotografii przedstawione jest zawieszenie

A. zależne z wahaczami wzdłużnymi.

B. półzależne z belką skrętną.

C. niezależne z belką skrętną.

D. półzależne z kolumnami McPhersona.

Jeśli wybrałeś odpowiedź dotyczącą zawieszenia zależnego lub niezależnego, to możliwe, że zaszło jakieś nieporozumienie co do tego, jak te układy działają. Zawieszenie zależne z wahaczami wzdłużnymi czy też niezależne z belką skrętną nie pasują do zdjęcia, które widzimy. Przy zawieszeniu zależnym koła są połączone, przez co mają ograniczoną swobodę ruchu, co nie zgadza się z tym, co widać na fotografii. Tego rodzaju zawieszenie nie zapewnia zbyt dużego komfortu ani stabilności w zakrętach, co czyni je mniej praktycznym w autach osobowych, które powinny spełniać jakieś standardy wygody. Z kolei wspomniane niezależne zawieszenie z belką skrętną to tak naprawdę sprzeczność, ponieważ belka skrętna jest częścią półzależnych układów, a nie niezależnych. Może się zdarzyć, że myślisz, że te terminy są mało istotne, przez co łatwo o pomyłki. W rzeczywistości każdy typ zawieszenia ma swoje konkretne zastosowanie i charakterystyki, które trzeba znać, żeby móc je odpowiednio ocenić. Ignorowanie tych różnic prowadzi tylko do większych niejasności, które mogą wpłynąć na decyzje inżynieryjne oraz praktyczne wykorzystanie technologii w motoryzacji.

Pytanie 28

Na którym rysunku przedstawiono prawidłowo zmontowany z dyskretnych elementów półprzewodnikowych mostek Graetza?

A. Rysunek 1

B. Rysunek 4

C. Rysunek 2

D. Rysunek 3

Mostek Graetza to jedno z najbardziej uniwersalnych rozwiązań stosowanych podczas prostowania napięcia przemiennego – kluczowe jest tu prawidłowe ułożenie diod, ponieważ nawet pojedynczy błąd kierunku prowadzi do nieprawidłowego działania całego układu. Niestety, bardzo często spotykam się z sytuacją, kiedy ktoś patrząc na schemat, kieruje się intuicją zamiast analizą kierunku przewodzenia diod. Moim zdaniem, typowym źródłem pomyłek jest założenie, że 'byle układ czterech diod połączonych kwadratem' zadziała – to zdecydowanie niewystarczające. Jeśli diody są skierowane naprzemiennie lub wszystkie w jednym kierunku, połowa sinusoidy zostanie zablokowana lub nawet powstanie zwarcie wyjścia, co w praktyce może prowadzić do poważnych uszkodzeń elementów. W niektórych błędnych konfiguracjach prąd nie płynie przez obciążenie w obu połówkach napięcia wejściowego, co oznacza utratę głównej zalety mostka – pełnofalowego prostowania. Branżowe standardy (np. normy EN dotyczące małosygnałowych układów prostowniczych) jednoznacznie wskazują na konieczność zwracania uwagi na orientację diod. Z mojego doświadczenia wynika, że często początkujący elektronicy nie weryfikują kierunku strzałek diod, przez co ich układ działa tylko połowicznie lub wcale. Warto za każdym razem sprawdzić, czy każda z diod przewodzi prąd we właściwej fazie przebiegu wejściowego i czy cały mostek zapewnia jednokierunkowy przepływ prądu przez obciążenie. To właśnie ta subtelność decyduje, czy mostek Graetza działa zgodnie ze swoim przeznaczeniem, czy też jest tylko zbiorem czterech przypadkowo połączonych diod.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Przedstawiona na rysunku część jest elementem

A. rozrusznika.

B. alternatora.

C. prądnicy.

D. aparatu zapłonowego.

Przedstawiona na rysunku część to rozdzielacz zapłonu, kluczowy element aparatu zapłonowego w silnikach spalinowych. Jego główną funkcją jest przekazywanie wysokiego napięcia z cewki zapłonowej do odpowiednich cylindrów silnika w odpowiedniej kolejności. Dzięki temu procesowi pojazd może efektywnie przeprowadzać proces spalania. W praktyce oznacza to, że dobre funkcjonowanie rozdzielacza zapłonu ma bezpośredni wpływ na wydajność silnika, a także na emisję spalin. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie prawidłowego działania elementów układu zapłonowego dla bezpieczeństwa oraz efektywności pojazdu. W przypadku awarii rozdzielacza mogą wystąpić problemy z zapłonem, co prowadzi do niestabilnej pracy silnika, zwiększonego zużycia paliwa oraz wyższej emisji spalin. Dlatego w praktyce mechanicy regularnie sprawdzają stan aparatu zapłonowego w ramach konserwacji oraz diagnostyki silnika.

Pytanie 31

Podczas załączenia przekaźnika świateł mijania w pojeździe samochodowym, może on osiągać zbyt wysoką temperaturę pracy. Co może być przyczyną tej awarii?

A. nieprawidłowe podłączenie przekaźnika

B. częściowe rozładowanie akumulatora

C. zwarcie międzyzwojowe cewki

D. brak połączenia z masą

Częściowe rozładowanie akumulatora, choć może psuć działanie elektryki w aucie, to nie jest bezpośrednią przyczyną przegrzewania się przekaźnika świateł mijania. Niskie napięcie z akumulatora może sprawić, że przekaźnik działa słabo, ale nie sprawi, że się przegrzeje. Podobnie brak połączenia z masą - w takim przypadku przekaźnik w ogóle by nie działał, więc nie ma mowy o nagrzewaniu. Co do niepoprawnego podłączenia przekaźnika, to może wywołać inne problemy, jak złe działanie świateł, ale nie ma to wpływu na nagrzewanie. Często ludzie mylą objawy, które mogą wyglądać podobnie, ale mają różne przyczyny. Warto pamiętać, że żeby zrozumieć, co się dzieje w elektryce, trzeba analizować każdy element, jego rolę i to, jak wpływa na całość - to pozwala na lepszą diagnostykę.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Multimetrem cyfrowym (np. DT830) nie można

A. zmierzyć średnicy wewnętrznej klemy akumulatora.

B. zmierzyć napięcia ładowania na biegu jałowym.

C. sprawdzić ciągłości przewodów rozruchowych.

D. zmierzyć natężenia prądu pobieranego przez radioodtwarzacz w trybie czuwania.

To akurat jest bardzo dobre rozpoznanie tematu. Multimetr cyfrowy, taki jak DT830, to urządzenie do pomiaru parametrów elektrycznych, czyli prądu, napięcia, rezystancji (oporu) i czasami testowania ciągłości czy diod, ale nie jest to przyrząd do pomiaru wymiarów mechanicznych. Próbując mierzyć średnicę wewnętrzną klemy akumulatora multimetrem, po prostu nie mamy do dyspozycji żadnej funkcji, która by na to pozwoliła. Do tego celu służy zupełnie inny sprzęt, jak na przykład suwmiarka czy mikrometr. Moim zdaniem, w praktyce warsztatowej czasem ktoś chce używać jednego narzędzia do wszystkiego, ale w przypadku multimetru to się po prostu nie sprawdza – on nie ma żadnej końcówki czy skali, która mogłaby pobrać wymiar fizyczny. Branżowe standardy zalecają zawsze dobierać narzędzie do pomiaru do rodzaju wielkości – czyli elektryczne do pomiarów elektrycznych, mechaniczne do mechanicznych. Warto o tym pamiętać i nie próbować na siłę łączyć funkcji, bo można tylko coś uszkodzić albo uzyskać kompletnie błędny wynik. Dla porównania, suwmiarka pozwala precyzyjnie sprawdzić średnicę klem, a multimetr – prąd, napięcie, rezystancję. Takie rozgraniczenie to po prostu podstawa fachowej roboty.

Pytanie 34

Jakie urządzenie wykorzystuje się do pomiaru oraz analizy przebiegów sygnałów elektrycznych i umożliwia ich wyświetlanie na monitorze?

A. multimetr uniwersalny

B. miernik cęgowy

C. oscyloskop

D. próbnik napięcia

Oscyloskop jest zaawansowanym narzędziem pomiarowym, które umożliwia wizualizację przebiegów sygnałów elektrycznych w czasie rzeczywistym. Dzięki swojej konstrukcji, oscyloskop potrafi wyświetlać na ekranie zmiany napięcia w funkcji czasu, co jest kluczowe podczas analizy sygnałów okresowych, impulsowych oraz złożonych. Przykładowo, w inżynierii elektronicznej oscyloskopy są używane do badania sygnałów w obwodach, co pozwala na dokładne wykrywanie usterek czy analizowanie charakterystyk sygnałów audio. Standardy ISO oraz normy IEC 61010 dotyczące bezpieczeństwa sprzętu pomiarowego podkreślają, jak istotne jest korzystanie z odpowiednich narzędzi do analizy, co czyni oscyloskopem nieocenionym urządzeniem w laboratoriach i na stanowiskach naprawczych. Dodatkowo, oscyloskopy cyfrowe oferują funkcje takie jak automatyczne pomiary, co przyspiesza proces diagnostyki i pozwala na dokładniejsze analizy.

Pytanie 35

Po obróceniu kluczyka w stacyjce rozrusznik nie działa. Możliwą przyczyną może być uszkodzenie

A. zębnika rozrusznika

B. sprzęgła jednokierunkowego

C. wieńca zębatego koła zamachowego

D. wyłącznika elektromagnetycznego

Wyłącznik elektromagnetyczny jest kluczowym elementem układu rozrusznika, odpowiedzialnym za uruchomienie silnika. Po przekręceniu kluczyka w stacyjce, sygnał elektryczny jest przesyłany do wyłącznika, który z kolei aktywuje rozrusznik. Jeśli wyłącznik jest uszkodzony, nie dochodzi do zasilania rozrusznika, co skutkuje brakiem reakcji na próby uruchomienia silnika. W praktyce, aby sprawdzić stan wyłącznika, technicy często używają multimetru do pomiaru ciągłości obwodu. W przypadku ustalenia, że wyłącznik nie działa, jego wymiana jest konieczna, aby przywrócić prawidłowe funkcjonowanie silnika. Standardy branżowe zalecają regularne sprawdzanie układów elektrycznych w pojazdach, co może zapobiec tego typu awariom oraz zwiększyć bezpieczeństwo i niezawodność eksploatacji pojazdu.

Pytanie 36

Przystępując do naprawy blacharskiej z użyciem palnika plazmowego, należy

A. zdemontować układ paliwowy.

B. zdemontować instalację elektryczną w obrębie naprawy.

C. osłonić komorę silnika kocem gaśniczym.

D. odłączyć układ poduszek powietrznych.

Wybierając zdemontowanie instalacji elektrycznej w obrębie naprawy, kierujesz się nie tylko zdrowym rozsądkiem, ale przede wszystkim bezpieczeństwem swoim i innych. W pracy z palnikiem plazmowym mamy do czynienia z ogromnymi temperaturami oraz silnym łukiem elektrycznym, który może uszkodzić przewody, wiązki lub czułe sterowniki. Właśnie dlatego demontaż instalacji elektrycznej na tym obszarze to absolutny standard i coś, o czym nie można zapominać. Mi się kiedyś zdarzyło, że ktoś z bagatelizował temat i potem był problem z elektroniką w aucie – niestety naprawa kosztowna i strata czasu. Lepiej więc podejść do tematu profesjonalnie. Standardy branżowe, np. te używane w autoryzowanych serwisach, wręcz nakazują odłączenie lub zabezpieczenie komponentów elektrycznych. W praktyce nawet drobna iskra może wywołać zwarcie albo doprowadzić do nieodwracalnych uszkodzeń. To też zapobiega przypadkowemu uruchomieniu innych układów czy sensora podczas cięcia. Moim zdaniem, cała branża dąży do minimalizowania ryzyka, zwłaszcza że obecne samochody mają coraz więcej elektroniki – nie ma co kusić losu. Więc jeśli jest możliwość zdemontowania instalacji – robimy to, bez dwóch zdań.

Pytanie 37

Ciśnienie na wyjściu z podzespołu skraplacza klimatyzacji w większości aut jest

A. wysokie i wynosi około 2 barów

B. niskie i wynosi około 2 barów

C. wysokie i wynosi około 2 MPa

D. niskie i wynosi około 0,2 MPa

Niestety, inne odpowiedzi są błędne. W przypadku niskiego ciśnienia, jak 2 bary czy 0,2 MPa, to zupełnie nie pasuje do przewodu wyjściowego ze skraplacza, bo tam zawsze mamy do czynienia z wysokimi ciśnieniami, związanymi z procesem skraplania. Czasem mylą się z tym, że niskie ciśnienie wystarczy, ale to nie jest prawda, bo skraplacz działa na zasadzie przekształcenia gazu w ciecz w warunkach wysokiego ciśnienia. Odpowiedzi mówiące o ciśnieniu 2 MPa są często mylone z wartościami dla innych części układu, jak przewody ssące, gdzie rzeczywiście mogą być niższe ciśnienia. Ważne jest, żeby dobrze rozumieć różnice między ciśnieniami w różnych sekcjach, bo to wpływa na efektywność i bezpieczeństwo działania całego systemu. Technicy muszą być świadomi, jakie ciśnienia są normalne w różnych miejscach, żeby umieć dobrze diagnozować i serwisować klimatyzacje.

Pytanie 38

Na schemacie, moduł zapłonu oznaczono cyfrą

A. 3

B. 7

C. 1

D. 5

Wielu uczniów ma uzasadnione trudności z prawidłowym rozpoznaniem modułów na schematach zapłonu, co najczęściej wynika z braku praktycznego doświadczenia z rzeczywistymi podzespołami. Często spotykam się z przekonaniem, że cewka zapłonowa lub nawet akumulator to najważniejsze elementy odpowiadające za wyzwalanie iskry. Tymczasem numer 1 na schemacie to akumulator, który pełni funkcję źródła zasilania całego układu i jest absolutnie niezbędny, ale nie zarządza momentem zapłonu. Cewka, oznaczona jako 3, jest odpowiedzialna za przetwarzanie napięcia, lecz sama nie decyduje o czasie wytworzenia iskry – to zadanie realizuje właśnie moduł zapłonu. Bywa też, że uczniowie mylą świecę zapłonową (numer 4) z samym układem sterującym – to typowy błąd myślowy, bo świeca jest jedynie odbiornikiem impulsu. Największym problemem jest jednak utożsamianie fizycznie dużych i widocznych komponentów z funkcją sterującą, podczas gdy moduł zapłonu często wygląda niepozornie i jest umieszczony w mniej eksponowanym miejscu. Z punktu widzenia diagnostyki i napraw, właściwe rozpoznanie modułu jest kluczowe – niewłaściwie zidentyfikowany element prowadzi do błędnych prób naprawy, strat czasu i niepotrzebnych kosztów. Warto wyrobić w sobie nawyk analizowania całego schematu i szukania opisu funkcji każdego oznaczenia, bo tylko wtedy można dobrze zrozumieć działanie takiego układu. W praktyce, większość błędnych odpowiedzi wynika z pominięcia tej analizy i założenia, że to co największe lub najbardziej widoczne musi być najważniejsze – a to nie zawsze prawda.

Pytanie 39

Tester, przedstawiony z opisem na ilustracji, umożliwia sprawdzenie stanu technicznego

A. akumulatora.

B. sterownika.

C. rozrusznika.

D. alternatora.

Testery takie jak FERVE F-1902 są specjalnie zaprojektowane do sprawdzania stanu technicznego akumulatora, co jest szalenie ważne w codziennej eksploatacji pojazdu. Akumulator, szczególnie ten kwasowo-ołowiowy 12 V, to serce systemu elektrycznego auta. Praktyka pokazuje, że większość problemów z uruchomieniem samochodu wynika właśnie z niewłaściwego naładowania, zużycia lub awarii akumulatora. Tester pozwala w szybki i precyzyjny sposób zmierzyć napięcie spoczynkowe oraz pod obciążeniem, co daje pewność, czy akumulator jest zdolny do pracy. Dobre praktyki branżowe zalecają przeprowadzanie takiego testu przed każdą dłuższą podróżą albo sezonowo – szczególnie przed zimą. Co ciekawe, profesjonalne testery, jak ten pokazany na ilustracji, potrafią też zasugerować, czy akumulator nadaje się do ładowania, czy wymiany. Z mojego doświadczenia wynika, że na stacji diagnostycznej taki test trwa nieraz tylko kilka minut, a może zaoszczędzić wielu problemów na drodze. Warto pamiętać, że prawidłowe diagnozowanie akumulatora to podstawa bezawaryjnej eksploatacji pojazdu. Branżowe standardy jasno określają, że ocena stanu akumulatora powinna być wykonywana urządzeniem zaprojektowanym właśnie do tej funkcji – i dokładnie taki tester masz na zdjęciu.

Pytanie 40

Pirometr jest przyrządem umożliwiającym przeprowadzenie pomiaru

A. wilgotności.

B. ciśnienia.

C. hałasu.

D. temperatury.

Pirometr to urządzenie, które służy do bezkontaktowego pomiaru temperatury, najczęściej powierzchni obiektów. Moim zdaniem jest to jedno z ciekawszych narzędzi, szczególnie tam, gdzie klasyczny termometr nie dałby rady, na przykład przy bardzo wysokich temperaturach, albo tam, gdzie zwyczajnie nie można dotknąć badanego elementu – np. gorące piece hutnicze, rury parowe, elementy silników czy instalacje elektryczne. Pirometry działają na zasadzie detekcji promieniowania podczerwonego emitowanego przez ciała. Co ciekawe, niektóre modele potrafią mierzyć temperaturę nawet z kilku metrów, a ich dokładność robi wrażenie, szczególnie w przemyśle czy energetyce. W nowoczesnych zakładach standardem jest używanie pirometrów do nadzoru stanu maszyn i instalacji – szybka kontrola temperatury pozwala wykryć potencjalne awarie zanim dojdzie do uszkodzenia. W branży spożywczej, na przykład przy produkcji pieczywa, pirometry stosuje się do kontroli temperatury pieca bez otwierania drzwiczek. Generalnie, zgodnie z dobrymi praktykami, pirometr zawsze warto mieć tam, gdzie liczy się bezpieczeństwo i precyzja. Z mojego doświadczenia, obsługa pirometru jest całkiem intuicyjna, ale trzeba pamiętać o poprawnym ustawieniu współczynnika emisyjności dla danego materiału, bo inaczej pomiar może być przekłamany. W sumie, świetna sprawa i bardzo praktyczne narzędzie!

Rozpocznij nowy egzamin

Powrót do strony głównej
