Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 31 stycznia 2026 13:45
Data zakończenia: 31 stycznia 2026 13:58

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W jaki sposób i przewodem o jakim przekroju ma być wykonana trójfazowa wewnętrzna linia zasilająca (WLZ), której obciążalność prądowa wynosi 220 A?

Obciążalność prądowa długotrwała w A przewodów o żyłach Cu w izolacji PVC ułożonych w różny sposób
Przekrój znamionowy żył w mm²	Instalacja wykonana sposobami
Przekrój znamionowy żył w mm²	C	E
70	211	216
95	225	238
gdzie: C – przewody układane po wierzchu, na ścianie lub suficie drewnianym E – przewody wielożyłowe ułożone swobodnie w powietrzu lub korytku kablowym

A. Sposób E i 70 mm2

B. Sposób E i 95 mm2

C. Sposób C i 95 mm2

D. Sposób C i 70 mm2

Wybór odpowiedzi "Sposób E i 95 mm2" jest poprawny, ponieważ przewody o przekroju 95 mm², ułożone zgodnie z metodą E, mają obciążalność prądową wynoszącą 238 A. To oznacza, że są w stanie z powodzeniem obsłużyć wymagane obciążenie prądowe wynoszące 220 A, co jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności całego systemu zasilania. Sposób E wskazuje na ułożenie przewodów w sposób, który umożliwia swobodny przepływ powietrza wokół nich, co skutkuje lepszym odprowadzaniem ciepła i minimalizacją ryzyka przegrzania. Przykładowo, w instalacjach przemysłowych stosuje się tę metodę w przypadku zasilania dużych maszyn oraz urządzeń, gdzie obciążenia są znaczne i wymagana jest wysoka niezawodność. Zastosowanie odpowiedniego przekroju przewodu oraz metody ułożenia jest zgodne z normą PN-IEC 60364 oraz przepisami bezpieczeństwa, co podkreśla znaczenie stosowania właściwych standardów w praktyce.

Pytanie 2

Który z wymienionych systemów powinien być zainstalowany w instalacji elektrycznej zasilającej istotne odbiory niskiego napięcia, aby w momencie utraty zasilania nastąpiło automatyczne przełączenie pomiędzy podstawowym źródłem a rezerwowym źródłem zasilania?

A. SZR

B. SPZ

C. SRN

D. SCO

Odpowiedź SZR (System Zasilania Rezerwowego) jest prawidłowa, ponieważ ten układ jest zaprojektowany do automatycznego przełączania źródeł zasilania w przypadku zaniku zasilania z głównego źródła. Działa on na zasadzie monitorowania napięcia w sieci zasilającej; w momencie wykrycia spadku napięcia lub całkowitego braku zasilania, SZR automatycznie uruchamia rezerwowe źródło zasilania, co zapewnia ciągłość pracy ważnych odbiorników niskiego napięcia, takich jak systemy alarmowe, oświetlenie awaryjne czy urządzenia medyczne. Przykładowo, w szpitalach i centrach danych, gdzie nieprzerwane zasilanie jest kluczowe, SZR eliminuje ryzyko przestojów. Stosowanie SZR jest zgodne z normami PN-EN 50171 oraz PN-EN 62040, które określają wymagania dotyczące systemów zasilania awaryjnego oraz UPS. Dzięki temu, instalacje z SZR nie tylko zwiększają bezpieczeństwo, ale też poprawiają efektywność operacyjną, co jest niezbędne w obiektach o krytycznym znaczeniu.

Pytanie 3

Który parametr znamionowy, oprócz pojemności elektrycznej, charakteryzuje kondensator?

A. Moc.

B. Napięcie.

C. Rezystancja.

D. Prąd.

Poprawnie – oprócz pojemności elektrycznej kluczowym parametrem kondensatora jest jego napięcie znamionowe. To napięcie, przy którym kondensator może bezpiecznie pracować przez długi czas, bez ryzyka przebicia dielektryka. W praktyce oznacza to: jeżeli kondensator ma np. 50 µF / 400 V AC, to nie powinien być trwale zasilany napięciem wyższym niż 400 V skutecznego. Przy przekroczeniu tej wartości izolacja wewnątrz kondensatora może się uszkodzić, pojawiają się przebicia, grzanie, aż w końcu kondensator może się dosłownie rozlecieć. Moim zdaniem w pracy elektryka właśnie napięcie znamionowe jest często ważniejsze niż sama pojemność. W silnikach jednofazowych dobiera się kondensator rozruchowy lub pracy nie tylko pod kątem µF, ale przede wszystkim pod kątem napięcia – zwykle daje się zapas, np. do sieci 230 V stosuje się kondensatory na 400–450 V AC. To jest zgodne z dobrymi praktykami i zaleceniami producentów, a także z ogólną zasadą, że elementy muszą mieć odpowiedni margines bezpieczeństwa względem warunków pracy. W elektronice podobnie: w zasilaczach impulsowych, filtrach, układach prostowniczych zawsze patrzy się, czy napięcie pracy nie przekracza napięcia podanego na obudowie kondensatora. Kondensator 100 µF / 16 V nie powinien pracować w układzie, gdzie może się pojawić 24 V, bo to po prostu proszenie się o awarię. Dodatkowo warto pamiętać, że kondensatory mają też inne parametry (np. tolerancja pojemności, ESR, dopuszczalny prąd tętnień, temperatura pracy), ale w podstawowej charakterystyce katalogowej, obok pojemności, zawsze pojawia się właśnie napięcie znamionowe. I to jest ten parametr, który trzeba bezwzględnie uwzględniać przy doborze elementu do instalacji czy urządzenia.

Pytanie 4

Jaką rolę pełnią uzwojenia pomocnicze w silniku prądu stałego?

A. Usuwają niekorzystne efekty wynikające z działania twornika

B. Obniżają rezystancję obwodu twornika

C. Przeciwdziałają rozbieganiu się silnika w przypadku spadku obciążenia

D. Generują napięcie remanentu

Uzwojenia pomocnicze w silniku prądu stałego to naprawdę ważny temat, bo mają spory wpływ na to, jak ten silnik działa. Kiedy silnik jest w ruchu, to nieuniknione są pewne zjawiska, jak efekt rozbiegowy czy spadek momentu obrotowego. Uzwojenia pomocnicze, poprzez swoje połączenia, pomagają w stabilizacji tego momentu obrotowego i wpływają na ogólną wydajność silnika. W praktyce widać to na przykład w elektromagnesach czy w napędach maszyn przemysłowych, gdzie te uzwojenia zwiększają stabilność pracy silnika. Co więcej, ich zastosowanie pomaga w poprawie charakterystyk silnika, gdy obciążenie się zmienia, co jest naprawdę istotne w inżynierii elektrycznej. Warto też zwrócić uwagę na to, że dobrze zaprojektowane uzwojenia pomocnicze mogą zmniejszyć wahania prądu i wydłużyć żywotność silnika. Zgodność z normami IEC i IEEE przy ich implementacji jest kluczowa, żeby silnik działał na optymalnym poziomie i był niezawodny przez długi czas.

Pytanie 5

W jaki sposób steruje się oświetleniem w układzie, którego schemat przedstawiono na rysunku?

	Łącznik 1 steruje	Łącznik 2 steruje
A.	oddzielnie źródłami światła tylko w punkcie A.	oddzielnie źródłami światła tylko w punkcie B.
B.	oddzielnie po jednym ze źródeł światła w punktach A i B.	oddzielnie po jednym ze źródeł światła w punktach A i B.
C.	wszystkimi źródłami światła jednocześnie tylko w punkcie A.	wszystkimi źródłami światła jednocześnie tylko w punkcie B.
D.	wszystkimi źródłami światła w punktach A i B jednocześnie.	wszystkimi źródłami światła w punktach A i B jednocześnie.

A. D.

B. B.

C. C.

D. A.

Poprawna odpowiedź D wskazuje, że w układzie przedstawionym na schemacie, oświetlenie jest sterowane za pomocą dwóch łączników, które są połączone z dwoma źródłami światła. Każde źródło posiada po dwie żarówki o mocy 60 W, co daje łączną moc 240 W dla całego układu. W praktyce oznacza to, że użytkownik ma możliwość włączania i wyłączania wszystkich żarówek jednocześnie poprzez oba łączniki. Takie rozwiązanie jest zgodne z zasadami prostoty i funkcjonalności, które są kluczowe w projektowaniu instalacji oświetleniowych. W branży elektrycznej standardem jest stosowanie łączników w taki sposób, aby ich działanie było intuicyjne dla użytkowników. Dodatkowo, takie sterowanie pozwala na oszczędność energii, gdyż użytkownik może łatwo wyłączyć całe oświetlenie, gdy nie jest potrzebne. Zastosowanie dwóch łączników w jednym obwodzie jest również praktyczne w kontekście bezpieczeństwa, gdyż pozwala na zdalne sterowanie oświetleniem z różnych miejsc w pomieszczeniu.

Pytanie 6

W dokumentacji dotyczącej instalacji elektrycznej w wielopiętrowym budynku mieszkalnym wskazano, że konieczne jest użycie ochronników przeciwprzepięciowych klasy C. Gdzie powinny one zostać zamontowane?

A. w złączu budynku

B. w puszkach instalacyjnych gniazd odbiorczych

C. na linii zasilającej budynek

D. w rozdzielnicach mieszkaniowych

Odpowiedź wskazująca na rozdzielnice mieszkaniowe jako miejsce instalacji ochronników przeciwprzepięciowych klasy C jest poprawna, ponieważ rozdzielnice te pełnią kluczową rolę w zarządzaniu i dystrybucji energii elektrycznej w budynku. Ochronniki klasy C są projektowane do ochrony przed przepięciami wynikającymi z różnorodnych zjawisk, takich jak wyładowania atmosferyczne czy zakłócenia w sieci. Montaż tych urządzeń w rozdzielnicach mieszkaniowych pozwala na skuteczną ochronę wszystkich obwodów, które z nich zasilają, co jest zgodne z normą PN-EN 61643-11 oraz wytycznymi zawartymi w dokumentach technicznych dotyczących instalacji elektrycznych. Przykładowo, w przypadku wyładowania atmosferycznego, przepięcia mogą przedostać się do instalacji, co może prowadzić do uszkodzenia sprzętu elektronicznego. Umiejscowienie ochronników w rozdzielnicach minimalizuje te ryzyka, zapewniając bezpieczeństwo i ciągłość działania urządzeń w gospodarstwie domowym.

Pytanie 7

Który z wymienionych zestawów narzędzi jest konieczny do realizacji połączeń przewodów typu DY w instalacji elektrycznej, w puszkach rozgałęźnych, przy użyciu złączek śrubowych?

A. Nóż monterski, szczypce boczne, zestaw wkrętaków

B. Szczypce długie, nóż monterski, szczypce czołowe

C. Zestaw wkrętaków, szczypce czołowe, prasa ręczna

D. Nóż monterski, szczypce boczne, szczypce monterskie

Odpowiedź 'Nóż monterski, szczypce boczne, komplet wkrętaków' jest prawidłowa, ponieważ te narzędzia są kluczowe do wykonywania połączeń przewodów typu DY w instalacjach elektrycznych. Nóż monterski umożliwia precyzyjne ścięcie izolacji z przewodów, co jest niezbędne do ich prawidłowego połączenia. Szczypce boczne są używane do cięcia przewodów oraz wyginania ich końcówek, co jest istotne przy montażu w puszkach rozgałęźnych. Komplet wkrętaków, który zawiera wkrętaki o różnych rozmiarach i typach, jest niezbędny do mocowania złączek śrubowych, co zapewnia solidne i trwałe połączenie. Zgodnie z normami branżowymi, stosowanie odpowiednich narzędzi wpływa na bezpieczeństwo instalacji oraz jej zgodność z obowiązującymi przepisami. Przykładowo, źle przeprowadzone połączenia mogą prowadzić do zwarć, co może zagrażać bezpieczeństwu użytkowników. Dlatego znajomość i umiejętność użycia odpowiednich narzędzi jest niezbędna w pracy każdego elektryka.

Pytanie 8

Urządzenie przestawione na ilustracji przeznaczone jest do

A. obróbki skrawaniem.

B. odkręcania zapieczonych śrub.

C. demontażu łożysk.

D. montażu łożysk.

Na ilustracji pokazany jest klasyczny ściągacz do łożysk, czyli narzędzie przeznaczone właśnie do ich demontażu. Charakterystyczne elementy to ramiona zakończone haczykowatymi stopkami, które zaczepia się za pierścień łożyska lub koło pasowe, oraz śruba pociągowa z poprzecznym uchwytem. Podczas dokręcania śruby siła osiowa przenosi się na wał, a ramiona równomiernie ciągną łożysko na zewnątrz. Dzięki temu łożysko schodzi z czopa wału bez bicia młotkiem, bez przegrzewania i bez uszkadzania gniazda lub samego wału. W praktyce, przy serwisie silników elektrycznych, przekładni, pomp czy alternatorów, użycie takiego ściągacza jest podstawową dobrą praktyką warsztatową. Normy i instrukcje serwisowe producentów maszyn bardzo często wprost zabraniają zbijania łożysk przy pomocy przecinaków czy młotka, bo prowadzi to do mikropęknięć, odkształceń i późniejszych awarii. Moim zdaniem każdy elektryk utrzymania ruchu czy monter powinien mieć w warsztacie zestaw ściągaczy o różnych rozstawach ramion i długościach, a przy poważniejszych pracach stosować też ściągacze hydrauliczne. Warto pamiętać o kilku zasadach: ramiona muszą być ustawione symetrycznie, stopki powinny dobrze opierać się o pierścień łożyska, a śruba powinna być nasmarowana, żeby zmniejszyć tarcie i uzyskać płynny, kontrolowany nacisk. W ten sposób demontaż jest bezpieczny zarówno dla pracownika, jak i dla urządzenia elektrycznego, które serwisujemy.

Pytanie 9

Kierunek rotacji wirnika silnika elektrycznego ustala się, obserwując jego wał z perspektywy

A. czopu

B. wprowadzenia przewodu zasilającego

C. przewietrznika

D. tabliczki znamionowej

Kierunek obrotów wirnika silnika elektrycznego określa się patrząc na jego wał od strony czopu, ponieważ jest to standardowa praktyka w inżynierii elektrycznej. Patrzenie z tej strony pozwala na jednoznaczne ustalenie, czy wirnik obraca się w prawo czy w lewo. W przypadku urządzeń napędzanych elektrycznie, znanie kierunku obrotów wirnika jest kluczowe dla prawidłowego działania systemu, ponieważ wpływa na wydajność i bezpieczeństwo całej instalacji. Wiele urządzeń, takich jak pompy czy wentylatory, jest zaprojektowanych do działania w określonym kierunku, a ich niewłaściwe zainstalowanie może prowadzić do uszkodzeń czy zmniejszenia efektywności. Dobrym przykładem jest zastosowanie silników w aplikacjach przemysłowych, gdzie niewłaściwy kierunek obrotów może skutkować nieprawidłowym działaniem maszyn. W związku z tym, podczas instalacji i konserwacji urządzeń elektrycznych, istotne jest przypilnowanie, aby kierunek obrotów był sprawdzany w odpowiedni sposób, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 10

Korzystając z zamieszczonego fragmentu instrukcji obsługi multimetru, wyznacz względny błąd pomiaru napięcia, jeżeli woltomierz wskazał 120 V.

Instrukcja obsługi multimetru (fragment)
Uchyb pomiaru: 0,1% w.m. ±0,05% w.z. (podzakresy 100 mV, 1 V) 0,2% w.m. ±0,05% w.z. (podzakresy 10 V, 100 V, 1000 V)
gdzie w.m. oznacza wartość zmierzoną, a w.z. wartość zakresu.

Instrukcja obsługi multimetru (fragment)

Uchyb pomiaru:

0,1% w.m. ±0,05% w.z. (podzakresy 100 mV, 1 V)

0,2% w.m. ±0,05% w.z. (podzakresy 10 V, 100 V, 1000 V)

gdzie w.m. oznacza wartość zmierzoną, a w.z. wartość zakresu.

A. 6,10%

B. 0,74%

C. 0,07%

D. 0,62%

Względny błąd pomiaru napięcia wynosi 0,62%, co oznacza, że pomiar wykonany za pomocą woltomierza jest dokładny w granicach tego błędu. W celu obliczenia względnego błędu, należy dodać błąd stały urządzenia do błędu procentowego, a następnie podzielić tę sumę przez wartość zmierzoną (w tym przypadku 120 V). Takie podejście jest zgodne z profesjonalnymi standardami pomiarowymi, które wskazują, jak prawidłowo oceniać błędy pomiarowe. W praktyce, stosując woltomierz, bardzo ważne jest, aby zrozumieć i obliczyć te błędy, aby zapewnić dokładność i wiarygodność pomiarów. Na przykład, w zastosowaniach inżynieryjnych, gdzie precyzyjne parametry elektryczne są krytyczne, skuteczne zarządzanie błędami pomiarowymi pozwala na optymalizację procesów produkcyjnych, a także na zapewnienie bezpieczeństwa. W związku z tym, umiejętność obliczania względnych błędów pomiarowych jest kluczowa dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 11

Który przewód jest oznaczony literami PE?

A. Neutralny

B. Ochronno-neutralny

C. Ochronny

D. Fazowy

Odpowiedź "Ochronny" jest poprawna, ponieważ przewód oznaczony symbolem literowym PE (Protective Earth) jest przewodem ochronnym, który ma na celu zapewnienie bezpieczeństwa użytkowników instalacji elektrycznych. Jego główną funkcją jest odprowadzenie prądu do ziemi w przypadku wystąpienia awarii, co minimalizuje ryzyko porażenia prądem elektrycznym. W praktyce, przewód PE powinien być zawsze połączony z metalowymi częściami urządzeń elektrycznych, co tworzy skuteczną barierę ochronną. W zgodzie z normami IEC 60439 oraz PN-EN 60204-1, stosowanie przewodów ochronnych jest obowiązkowe w każdym systemie elektrycznym, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji. Warto również pamiętać, że przewód PE nie należy mylić z przewodem neutralnym (N), który pełni inną rolę w obiegu prądu, a ich pomylenie może prowadzić do poważnych problemów w instalacji. Dlatego wiedza o odpowiednich oznaczeniach przewodów jest kluczowa w zapewnieniu bezpieczeństwa i prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 12

Na którym rysunku przedstawiono przenośny uziemiacz służący do uziemiania żył przewodów instalacji kablowych w miejscu wykonywanych prac konserwacyjno-remontowych oraz w miejscu wyłączenia instalacji spod napięcia?

A. A.

B. D.

C. B.

D. C.

Poprawna odpowiedź to D, ponieważ przenośny uziemiacz jest kluczowym urządzeniem stosowanym w celu zapewnienia bezpieczeństwa podczas prac konserwacyjnych lub remontowych. Jego głównym zadaniem jest tymczasowe uziemienie żył przewodów, co minimalizuje ryzyko porażenia prądem elektrycznym w przypadku przypadkowego włączenia instalacji. Na rysunku D widać zestaw kabli z zaciskami, które są typowo używane do tego celu. Zgodnie z normami IEC 61140, stosowanie przenośnych uziemiaczy jest zalecane w miejscach, gdzie zachodzi ryzyko wystąpienia niebezpiecznego napięcia. Użycie przenośnego uziemiacza zwiększa bezpieczeństwo pracowników, ponieważ zapewnia, że żyły przewodów są skutecznie uziemione i nie mogą stanowić zagrożenia. Warto zaznaczyć, że urządzenie to powinno być stosowane zgodnie z odpowiednimi procedurami, a jego stan techniczny musi być regularnie kontrolowany.

Pytanie 13

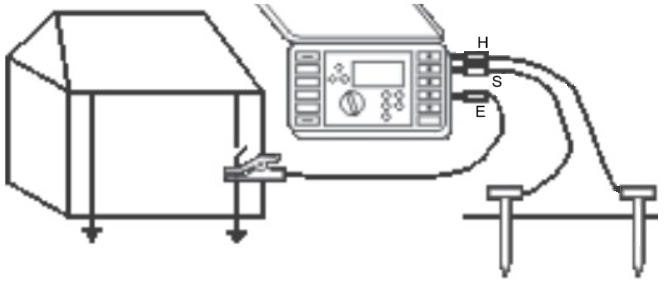

Na ilustracji przedstawiono schemat układu do wykonania pomiaru

A. rezystancji izolacji.

B. impedancji pętli zwarcia.

C. parametrów wyłącznika różnicowoprądowego.

D. rezystancji uziomu.

Na schemacie widać typowy układ do pomiaru rezystancji uziomu metodą 3‑przewodową (czasem mówi się: 3‑biegunową). Mamy zaciski miernika oznaczone E, S, H oraz dwa pomocnicze uziomy wbijane w grunt – sondę prądową i sondę napięciową – plus badany uziom przy obiekcie. To dokładnie odpowiada pomiarowi rezystancji uziemienia, a nie żadnemu innemu pomiarowi z listy. Miernik wytwarza prąd pomiędzy zaciskiem E (uziom badany) a zaciskiem H (sonda prądowa w ziemi), a następnie mierzy spadek napięcia między E a S (sonda napięciowa). Na tej podstawie oblicza R = U/I, czyli rezystancję uziomu. W praktyce takie pomiary wykonuje się przy odbiorach instalacji, przy okresowych przeglądach ochrony przeciwporażeniowej oraz przy weryfikacji skuteczności uziemienia ochronnego, odgromowego czy uziomów stacji transformatorowych. Normowo odnosi się to m.in. do PN‑HD 60364 i PN‑EN 62305, gdzie wymagane są odpowiednie wartości rezystancji uziemienia w zależności od układu sieci i rodzaju instalacji. Moim zdaniem warto zapamiętać też układ rozmieszczenia sond: sonda prądowa H zwykle najdalej od obiektu, sonda napięciowa S mniej więcej w 0,6 odległości między badanym uziomem a sondą prądową – to minimalizuje wpływ wzajemnego nakładania się pól potencjału. W praktyce często trzeba kombinować z miejscem wbicia sond, omijać przewodzące konstrukcje, rury, zbrojenia, bo one potrafią mocno zafałszować wynik. Dobrą praktyką jest też wykonanie kilku pomiarów przy różnym położeniu sondy napięciowej i sprawdzenie stabilności wyniku – jeśli rezystancja się nie zmienia, układ pomiarowy jest poprawnie rozłożony.

Pytanie 14

Którym zestawem przyrządów pomiarowych można w przypadku braku watomierza wyznaczyć moc czynną pobieraną przez silnik elektryczny zasilany z instalacji jednofazowej?

Amperomierz Częstościomierz Waromierz	Amperomierz Częstościomierz Woltomierz	Omomierz Waromierz Woltomierz	Amperomierz Waromierz Woltomierz
A	B	C	D

A. C.

B. B.

C. D.

D. A.

Wybór innego zestawu przyrządów niż amperomierz i woltomierz prowadzi do niepoprawnych wniosków dotyczących pomiaru mocy czynnej silnika. Na przykład, zastosowanie jedynie amperomierza lub woltomierza jest niewystarczające, ponieważ nie dostarcza pełnych informacji niezbędnych do obliczenia mocy czynnej. Amperomierz samodzielnie mierzy tylko natężenie prądu, co nie pozwala na określenie wartości napięcia, a tym samym na obliczenie mocy. Z kolei woltomierz bez amperomierza dostarcza jedynie informacji o napięciu, co również uniemożliwia obliczenie mocy czynnej. Często popełnianym błędem jest ignorowanie współczynnika mocy, który ma kluczowe znaczenie dla obliczeń w obwodach prądu zmiennego. W przypadku zasilania jednofazowego, brak pomiarów obu parametrów oznacza, że nie mamy pełnego obrazu działania urządzenia. Również niektóre odpowiedzi mogą sugerować użycie przyrządów, które mierzą inne parametry, takie jak rezystancja lub pojemność, które nie mają zastosowania w obliczaniu mocy czynnej w kontekście silników elektrycznych. W praktyce, aby uzyskać dokładny pomiar mocy czynnej, konieczne jest stosowanie standardowych metod pomiarowych z użyciem odpowiednich przyrządów, co jest zgodne z normami branżowymi i zapewnia bezpieczeństwo oraz dokładność analiz.

Pytanie 15

Które urządzenie stosowane w instalacjach elektrycznych przedstawiono na rysunku?

A. Odłącznik bezpiecznikowy.

B. Wyłącznik nadmiarowoprądowy.

C. Rozłącznik bezpiecznikowy.

D. Wyłącznik przepięciowy.

Rozłącznik bezpiecznikowy to kluczowe urządzenie w instalacjach elektrycznych, które pełni rolę zabezpieczającą i kontrolującą. Na przedstawionym rysunku widać charakterystyczne elementy, takie jak miejsca na wkładki bezpiecznikowe, które pozwalają na szybką wymianę zabezpieczeń w przypadku ich przepalenia. Rozłącznik bezpiecznikowy nie tylko chroni obwody elektryczne przed skutkami przeciążenia, ale także umożliwia bezpieczne odłączenie obwodu od źródła zasilania, co jest istotne w przypadku prac konserwacyjnych i naprawczych. W praktyce, zastosowanie rozłącznika bezpiecznikowego jest niezwykle istotne w budynkach mieszkalnych, przemysłowych oraz w infrastrukturze krytycznej, gdzie ciągłość zasilania i bezpieczeństwo użytkowników są priorytetem. Zgodnie z normami PN-EN 60947-3, rozłączniki te muszą spełniać określone wymagania dotyczące odporności na zwarcia, co zapewnia ich niezawodność i efektywność w ochronie instalacji.

Pytanie 16

Który osprzęt przedstawiono na zdjęciu?

A. Mufy przelotowe.

B. Złączki skrętne.

C. Dławnice.

D. Kapturki termokurczliwe.

Dławnice kablowe to naprawdę ważne elementy w instalacjach elektrycznych. Jak widać na zdjęciu, mają za zadanie chronić miejsce, gdzie przewód wchodzi do obudowy urządzenia. Dzięki nim przewody są mniej narażone na różne uszkodzenia mechaniczne czy na wpływ wilgoci i brudu. Wiele razy spotykam się z tym, że w trudnych warunkach, jak na przykład w przemyśle, bez dławnic byłoby ciężko zapewnić bezpieczeństwo. Dławnice są często wykorzystywane w silnikach elektrycznych i skrzynkach przyłączeniowych, żeby wszystko dobrze uszczelniało się i działało jak należy. Dobrze też wiedzieć, że są zgodne z normami IEC 62262 oraz IEC 60529, które mówią, jak powinno wyglądać zabezpieczenie przed ciałami obcymi i wilgocią. Także odpowiedni dobór tych elementów ma ogromne znaczenie, bo źle dobrana dławnica może nie spełniać swojego zadania. Warto o tym pamiętać, bo brak dławnic w kluczowych miejscach w instalacji może prowadzić do sporych problemów, a więc zawsze lepiej stosować je tam, gdzie to konieczne.

Pytanie 17

Na podstawie przedstawionego schematu ideowego, określ jaki błąd popełniono przy montażu instalacji elektrycznej podtynkowej ułożonej w rurach.

A. Błędnie połączono przewody instalacji do zacisków żyrandola.

B. W instalacji nieprawidłowo połączono przewód ochronny.

C. Zastosowano niewłaściwy typ łącznika instalacyjnego.

D. W rury wciągnięto niewłaściwą liczbę przewodów.

Błędne odpowiedzi, takie jak niewłaściwe połączenie przewodów instalacji do zacisków żyrandola czy niesprawidłowe połączenie przewodu ochronnego, wynikają z niepełnego zrozumienia zasady działania instalacji elektrycznych. W przypadku pierwszego błędu, pomylenie przewodów może prowadzić do poważnych zagrożeń, takich jak zwarcie czy uszkodzenie sprzętu, co negatywnie wpływa na bezpieczeństwo użytkowników. Z kolei niepoprawne połączenie przewodu ochronnego wprowadza ryzyko porażenia prądem, co jest sprzeczne z fundamentalnymi zasadami bezpieczeństwa, określonymi w normach takich jak PN-IEC 60364. Drugą nieprawidłową koncepcją jest zrozumienie liczby przewodów w instalacji. W przypadku stosowania zbyt wielu przewodów w rurze, może dojść do ich przegrzewania i uszkodzenia izolacji, co stwarza ryzyko pożaru. W praktyce, projektanci instalacji muszą przestrzegać odpowiednich standardów dotyczących liczby przewodów, które mogą być prowadzone w danej rurze, aby zachować optymalne warunki pracy i bezpieczeństwo. Zrozumienie tych zasad jest kluczowe dla prawidłowego montażu i eksploatacji systemów elektrycznych, co powinno być priorytetem dla każdego specjalisty w branży.

Pytanie 18

Którą klasę ochronności posiada oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym?

A. 0

B. II

C. III

D. I

Oprawa oświetleniowa oznaczona symbolem graficznym, przedstawiającym dwa kwadraty, jeden wewnątrz drugiego, wskazuje na klasę ochronności II. Oznaczenie to jest kluczowe w kontekście bezpieczeństwa użytkowania urządzeń elektrycznych, ponieważ klasa ta zapewnia podwójną izolację, co znacznie zwiększa ochronę przed porażeniem prądem elektrycznym. W praktyce oznacza to, że urządzenie nie wymaga uziemienia, co ułatwia jego instalację w miejscach, gdzie zainstalowanie przewodu uziemiającego jest trudne lub niemożliwe. Zastosowanie opraw oświetleniowych klasy II jest powszechne w pomieszczeniach mieszkalnych, biurach oraz w miejscach o podwyższonej wilgotności, jak łazienki, gdzie ryzyko kontaktu z wodą jest wyższe. Warto pamiętać, że stosowanie urządzeń z odpowiednim oznaczeniem klas ochronności jest zgodne z normami bezpieczeństwa, takimi jak IEC 60598, co świadczy o odpowiedzialnym podejściu do instalacji elektrycznych.

Pytanie 19

Rodzaj której maszyny wirującej przedstawiono na ilustracji?

A. Indukcyjnej pierścieniowej.

B. Synchronicznej.

C. Indukcyjnej klatkowej.

D. Komutatorowej prądu przemiennego.

Maszyna wirująca przedstawiona na ilustracji to maszyna synchroniczna, której główną cechą charakterystyczną jest zsynchronizowanie prędkości obrotowej wirnika z częstotliwością prądu zasilającego. W przypadku maszyn synchronicznych wirnik posiada bieguny magnetyczne, co można zauważyć na ilustracji, gdzie oznaczone są bieguny S i N. Uzwojenie stojana, rozmieszczone wokół wirnika, generuje pole magnetyczne, które synchronizuje się z polem wirnika. Praktycznym zastosowaniem maszyn synchronicznych są elektrownie, gdzie wykorzystywane są jako generatory prądu. Dzięki swojej stabilności i efektywności, maszyny te są również stosowane w napędach elektrycznych, w aplikacjach wymagających precyzyjnej kontroli prędkości i momentu obrotowego, takich jak w systemach automatyki przemysłowej. Warto również zauważyć, że w porównaniu do innych rodzajów maszyn, maszyny synchroniczne oferują wyższą efektywność energetyczną i mniejsze straty, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii elektrycznej.

Pytanie 20

Który z przyrządów służy do bezpośredniego pomiaru współczynnika mocy?

A. A.

B. B.

C. C.

D. D.

Odpowiedź C jest prawidłowa, ponieważ watomierz jest specjalistycznym przyrządem pomiarowym, który umożliwia bezpośredni pomiar mocy czynnej w obwodach elektrycznych. W kontekście współczynnika mocy, który jest kluczowym parametrem w systemach prądu przemiennego, watomierz pozwala na precyzyjne określenie wartości mocy czynnej, co jest niezbędne do obliczenia współczynnika mocy (cosφ). W praktyce, stosując wzór: cosφ = P/S, gdzie P to moc czynna, a S to moc pozorna, można z łatwością ustalić współczynnik mocy. Użycie watomierza jest nieocenione w zastosowaniach takich jak optymalizacja zużycia energii w instalacjach elektrycznych, co pozwala na identyfikację strat energii i poprawę efektywności energetycznej. Współczesne standardy, takie jak IEC 61557, podkreślają znaczenie pomiarów współczynnika mocy dla zapewnienia efektywności systemów zasilania oraz jakości energii elektrycznej.

Pytanie 21

Kondensator stosowany w jednofazowych silnikach indukcyjnych przeznaczony jest do

A. wytworzenia momentu rozruchowego.

B. regulacji prędkości obrotowej.

C. zmiany wartości napięcia w układzie.

D. zatrzymywania silnika.

Poprawnie – kondensator w jednofazowych silnikach indukcyjnych służy właśnie do wytworzenia momentu rozruchowego. Jednofazowe uzwojenie stojana samo z siebie tworzy tylko pole pulsujące, a nie wirujące, więc silnik bez dodatkowych zabiegów w ogóle by nie wystartował, tylko buczał. Kondensator wraz z uzwojeniem pomocniczym powoduje przesunięcie fazowe prądu względem uzwojenia głównego. W efekcie w stojanie powstają dwa pola magnetyczne przesunięte w fazie, które „składają się” na pole wirujące, dające właśnie moment rozruchowy. W praktyce wyróżnia się silniki z kondensatorem rozruchowym oraz z kondensatorem pracy. Ten pierwszy jest zwykle o większej pojemności, włączany tylko na czas rozruchu przez wyłącznik odśrodkowy lub przekaźnik prądowy, żeby zapewnić duży moment startowy, np. w sprężarkach, pompach, małych wentylatorach o większym oporze rozruchowym. Kondensator pracy ma mniejszą pojemność, jest włączony na stałe i oprócz poprawy rozruchu wpływa też na lepszą pracę silnika, trochę poprawia cos φ i kulturę pracy. Moim zdaniem warto kojarzyć, że kondensator nie jest tu żadnym elementem regulacyjnym czy zabezpieczeniem, tylko częścią układu wytwarzającego sztuczne „drugie uzwojenie fazowe”. W dokumentacji producentów silników jednofazowych zawsze podawana jest zalecana pojemność kondensatora na 1 kW mocy oraz jego napięcie pracy, zwykle 400–450 V AC, i tego w praktyce trzeba się trzymać, bo zła wartość pojemności od razu psuje właściwości rozruchowe.

Pytanie 22

Jakie z podanych powodów wpływa na wzrost iskrzenia na komutatorze w trakcie działania sprawnego silnika bocznikowego prądu stałego po wymianie szczotek?

A. Zbyt małe wzbudzenie silnika

B. Zbyt mała powierzchnia styku szczotek z komutatorem

C. Zbyt duże wzbudzenie silnika

D. Zbyt duży nacisk szczotek na komutator

Odpowiedź dotycząca za małej powierzchni styku szczotek z komutatorem jest poprawna, ponieważ kontakt między szczotkami a komutatorem jest kluczowy dla prawidłowego działania silnika prądu stałego. Niewłaściwa powierzchnia styku może prowadzić do zwiększonego oporu elektrycznego, co skutkuje większym iskrzeniem i nadmiernym zużyciem szczotek. W praktyce, odpowiedni dobór szczotek, które powinny być dobrze dopasowane do średnicy komutatora, jest istotny dla optymalizacji ich kontaktu. Standardy branżowe, takie jak normy IEC, podkreślają znaczenie jakości materiałów używanych do produkcji szczotek i ich geometrii, aby zapewnić skuteczny transfer prądu. Wymiana szczotek na modele o większej powierzchni styku lub z lepszymi właściwościami przewodzącymi może znacząco poprawić wydajność silnika i zmniejszyć iskrzenie, co zwiększa jego trwałość oraz bezpieczeństwo eksploatacji. Poprawny dobór szczotek i regularne ich kontrolowanie to praktyki, które powinny być stosowane w każdej aplikacji wykorzystującej silniki prądu stałego.

Pytanie 23

W jakiej z poniższych sytuacji poślizg silnika indukcyjnego będzie najmniejszy?

A. Podczas zasilania silnika jego wirnik będzie stał

B. Silnik będzie pracować na biegu jałowym

C. Silnik będzie zasilany prądem w kierunku przeciwnym

D. Silnik działa w nominalnych warunkach zasilania oraz obciążenia

Silnik pozostający na biegu jałowym charakteryzuje się minimalnym poślizgiem, ponieważ nie jest obciążony zewnętrznie, co sprawia, że jego wirnik obraca się blisko prędkości synchronicznej. W praktyce oznacza to, że nie ma znacznego oporu mechanicznego, który mógłby wpłynąć na różnicę między prędkością wirnika a polem magnetycznym statora. W takich warunkach obroty wirnika są prawie zgodne z obrotami pola magnetycznego. W zastosowaniach przemysłowych, takich jak wentylatory czy pompy, silniki indukcyjne często pracują w trybie jałowym, co minimalizuje straty energii. Dobrą praktyką jest monitorowanie poślizgu silników w celu optymalizacji ich wydajności i zużycia energii. Zmniejszenie poślizgu wpływa na obniżenie kosztów eksploatacji, co jest kluczowe w kontekście zarządzania energią w zakładach produkcyjnych.

Pytanie 24

Wybierz zestaw narzędzi koniecznych do zamocowania listew instalacyjnych w natynkowej instalacji elektrycznej z użyciem kołków szybkiego montażu?

A. Osadzak gazowy, młotek, obcinaczki

B. Wiertarka z zestawem wierteł, szczypce płaskie, piła

C. Osadzak gazowy, wkrętak, obcinaczki

D. Wiertarka z zestawem wierteł, młotek, piła

Wybór zestawu narzędzi obejmującego wiertarkę z kompletem wierteł, młotek i piłę jest trafny, ponieważ te narzędzia są kluczowe w procesie montażu listew instalacyjnych w natynkowej instalacji elektrycznej. Wiertarka z wiertłami pozwala na precyzyjne wykonanie otworów w materiałach budowlanych, co jest niezbędne do umiejscowienia kołków szybkiego montażu. Użycie młotka może być konieczne do delikatnego wbijania kołków lub kotew w przypadku materiałów, które wymagają większej siły. Piła natomiast może być używana do przycinania listew do odpowiednich długości, co jest często wymagane w praktycznych zastosowaniach, aby idealnie dopasować je do wymiarów instalacji. Dobór narzędzi powinien opierać się na standardach bezpieczeństwa i ergonomii pracy, aby zminimalizować ryzyko kontuzji oraz zwiększyć efektywność montażu. Dzięki zastosowaniu właściwych narzędzi, prace instalacyjne mogą przebiegać sprawnie i zgodnie z obowiązującymi normami. Przykładem dobrych praktyk jest również stosowanie podkładek lub dystansów przy montażu, co pozwala na uzyskanie estetycznego i funkcjonalnego efektu końcowego.

Pytanie 25

Którego typu gniazda elektrycznego dotyczy symbol graficzny przedstawiony na ilustracji?

A. Jednofazowego bez styku ochronnego.

B. Trójfazowego ze stykiem ochronnym.

C. Jednofazowego ze stykiem ochronnym.

D. Trójfazowego bez styku ochronnego.

Poprawna odpowiedź to "Jednofazowego ze stykiem ochronnym". Symbol graficzny przedstawiony na ilustracji rzeczywiście odpowiada gniazdu jednofazowemu, co można zidentyfikować dzięki obecności trzech kluczowych elementów. Linia pionowa oznacza fazę, pozioma reprezentuje przewód neutralny, a półokrąg wskazuje na styk ochronny. Stosowanie gniazd jednofazowych ze stykiem ochronnym jest istotne w kontekście bezpieczeństwa elektrycznego, gdyż zapewniają one dodatkową ochronę przed porażeniem prądem elektrycznym. W praktyce, takie gniazda są powszechnie stosowane w gospodarstwach domowych oraz biurach, gdzie istnieje ryzyko kontaktu użytkownika z elementami przewodzącymi prąd. Standardy krajowe, takie jak PN-EN 60309, podkreślają znaczenie stosowania gniazd z zabezpieczeniem, zwłaszcza w środowiskach o dużym ryzyku, takich jak warsztaty czy miejsca pracy z zastosowaniem maszyn elektrycznych. Wiedza o tych standardach jest kluczowa dla odpowiedniego doboru sprzętu elektrycznego oraz zapewnienia bezpieczeństwa użytkowników.

Pytanie 26

Zamieszczony na rysunku zrzut ekranu przyrządu pomiarowego przedstawia wyniki pomiaru

A. impedancji pętli zwarcia w sieci trójfazowej.

B. rezystancji izolacji przewodu w sieci jednofazowej.

C. impedancji pętli zwarcia w sieci jednofazowej.

D. rezystancji izolacji przewodu w sieci trójfazowej.

Poprawna odpowiedź wskazuje na pomiar rezystancji izolacji przewodu w sieci jednofazowej, co jest kluczowym aspektem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Na zrzucie ekranu widoczne są wartości rezystancji izolacji między przewodami, co pozwala na ocenę stanu izolacji. Wartości te wyrażane są w megaomach (MΩ), co jest standardem dla pomiarów izolacji, gdzie zaleca się, aby minimalna rezystancja izolacji wynosiła co najmniej 1 MΩ. Regularne pomiary rezystancji izolacji są zgodne z normą PN-EN 61557-2, która określa metody i wymagania dla takich badań. W praktyce, pomiar ten jest kluczowy dla identyfikacji ewentualnych defektów izolacji, które mogą prowadzić do porażenia prądem, a także do uszkodzeń urządzeń elektrycznych. Z tego powodu, zrozumienie i umiejętność interpretacji wyników pomiaru rezystancji izolacji jest niezbędne dla każdego technika elektryka.

Pytanie 27

Na podstawie przedstawionego schematu połączeń określ, kiedy nastąpi zadziałanie wyłącznika różnicowoprądowego?

A. Po załączeniu wyłącznika w obwodzie łazienki i podłączeniu odbiornika.

B. Po załączeniu wyłącznika w obwodzie gniazd pokoi.

C. Po załączeniu wyłącznika w obwodzie łazienki.

D. Po załączeniu wyłącznika w obwodzie gniazd pokoi i podłączeniu odbiornika.

Zrozumienie zasad działania wyłączników różnicowoprądowych jest kluczowe dla bezpieczeństwa użytkowników instalacji elektrycznych. Odpowiedzi, które nie uwzględniają podłączenia odbiornika lub odnoszą się tylko do samego załączenia wyłącznika, nie uwzględniają rzeczywistych warunków, w jakich wyłącznik różnicowoprądowy zadziała. Wyłącznik różnicowoprądowy jest zaprojektowany do wykrywania różnicy prądów między przewodami fazowym a neutralnym. Kiedy obwód jest załączony, ale nie ma podłączonego odbiornika, nie występuje żaden przepływ prądu przez urządzenie, co oznacza, że nie ma też ryzyka upływu prądu. Ta sytuacja prowadzi do błędnych wniosków, sugerujących, że sama aktywacja wyłącznika w obwodzie gniazd pokoi wystarczy do zadziałania RCD. W rzeczywistości, by wyłącznik mógł zadziałać, muszą być spełnione określone warunki, w tym obecność odbiornika, który może generować upływ prądu. Innym częstym błędem myślowym jest mylenie działania RCD z innymi zabezpieczeniami, takimi jak bezpieczniki, które działają na zasadzie przeciążenia prądowego. Zrozumienie tych różnic jest kluczowe dla bezpiecznego korzystania z instalacji elektrycznych, zgodnie z normami, takimi jak PN-EN 61008, które szczegółowo opisują wymagania dla wyłączników różnicowoprądowych. W związku z tym, odpowiedzi, które ignorują te fundamentalne zasady, mogą prowadzić do niebezpiecznych sytuacji w rzeczywistych instalacjach elektrycznych.

Pytanie 28

Którego z elektronarzędzi należy użyć do wycinania bruzd pod przewody instalacji podtynkowej?

A. D.

B. B.

C. C.

D. A.

Frezerka do bruzd, czyli narzędzie oznaczone jako D, jest najbardziej odpowiednim elektronarzędziem do wycinania bruzd pod przewody instalacji podtynkowej. Dzięki swojej konstrukcji umożliwia precyzyjne cięcie w twardych materiałach, takich jak beton czy cegła, co jest kluczowe dla prawidłowego montażu instalacji elektrycznych. Narzędzie to posiada regulację głębokości cięcia, co pozwala na dostosowanie do różnych grubości przewodów oraz zapewnia estetyczne i schludne wykonanie rowków. W praktyce, operatorzy frezerek do bruzd często wykorzystują je do tworzenia kanałów, w których umieszczane są przewody, co pozwala na estetyczne ukrycie instalacji. Zgodnie z najlepszymi praktykami branżowymi, stosowanie tego narzędzia zapewnia nie tylko efektywność pracy, ale także bezpieczeństwo, eliminując ryzyko uszkodzenia instalacji oraz minimalizując ilość pyłów i odpadów materiałowych.

Pytanie 29

Który z wymienionych czynników nie wpływa na dopuszczalne obciążenie długotrwałe przewodów stosowanych w instalacji elektrycznej?

A. Przekrój poprzeczny przewodów

B. Rodzaj materiału izolacyjnego

C. Długość zamontowanych przewodów

D. Metoda ułożenia przewodów

Przekrój poprzeczny żył, rodzaj materiału izolacji oraz sposób ułożenia przewodów są elementami, które mają istotny wpływ na dopuszczalną obciążalność długotrwałą instalacji elektrycznej. Przekrój poprzeczny żył wpływa na opór przewodów; im większy przekrój, tym mniejszy opór, co przekłada się na możliwość przewodzenia większych prądów bez przegrzewania się. Z kolei materiał izolacji ma kluczowe znaczenie dla wydolności cieplnej przewodów; różne materiały mają różne właściwości termiczne i dielektryczne, co w praktyce wpływa na bezpieczeństwo użytkowania. Sposób ułożenia przewodów również jest istotny – na przykład, przewody ułożone w szczelnych kanałach mogą wymagać zmniejszenia dopuszczalnej obciążalności ze względu na ograniczony przepływ powietrza i trudności w odprowadzaniu ciepła. Typowe błędy myślowe obejmują mylenie długości przewodów z ich zdolnością do przewodzenia prądu. Choć długa trasa kablowa może zwiększać spadek napięcia, nie wpływa na maksymalną wartość prądu, jaki przewody mogą bezpiecznie przewodzić. Dlatego istotne jest, aby projektując instalacje, kierować się zaleceniami zawartymi w normach oraz wytycznymi branżowymi, aby uniknąć nieprawidłowych wniosków dotyczących obciążalności przewodów.

Pytanie 30

Jaką wartość natężenia prądu wskazuje miliamperomierz ustawiony na zakresie 400 mA?

A. 130 mA

B. 106 mA

C. 208 mA

D. 170 mA

W przypadku, gdy wybrano inną wartość niż 208 mA, można zauważyć, że takie błędne odpowiedzi mogą wynikać z kilku nieporozumień dotyczących odczytów z miliamperomierza. Często zdarza się, że osoby nie zwracają uwagi na położenie wskazówki lub nie potrafią prawidłowo oszacować wartości, co skutkuje błędnymi wnioskami. Wartości takie jak 130 mA, 170 mA czy 106 mA są znacznie niższe niż rzeczywiste wskazanie. To może sugerować, że osoba udzielająca takiej odpowiedzi nie przeanalizowała dokładnie skali, na której dokonuje się pomiaru, lub nie rozumie, jak działa miliamperomierz. Zrozumienie, jak interpretować odczyty, jest niezbędne w praktyce inżynierskiej. Odczytywanie wartości z miliamperomierza wymaga precyzyjnego spojrzenia na wskaźnik, a także uwzględnienia tolerancji błędu pomiaru, co jest szczególnie istotne w obwodach wymagających ścisłej kontroli parametrów. Zastosowanie niewłaściwej wartości prądu w projektach elektronicznych może prowadzić do uszkodzenia komponentów lub niewłaściwego działania całego układu. Dlatego tak ważne jest, aby umiejętnie korzystać z narzędzi pomiarowych i rozumieć ich zasady działania.

Pytanie 31

Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem B16.

Przekrój przewodu mm²	Jeden lub kilka kabli 1-żyłowych ułożonych w rurze		Kilka kabli np.: przewody płaszczowe, rurowe, wtynkowe		Pojedynczy w powietrzu, przy czym odstęp odpowiada przynajmniej średnicy kabla
Przekrój przewodu mm²	Żyła Cu A	Żyła Al A	Żyła Cu A	Żyła Al A	Żyła Cu A	Żyła Al A
0,75	-	-	12	-	15	-
1,0	11	-	15	-	19	-
1,5	15	-	18	-	24	-
2,5	20	15	26	20	32	26
4	25	20	34	27	42	33
6	33	26	44	35	54	42

A. YADY 5x4 mm2

B. YDY 5x2,5 mm2

C. YDY 5x1,5 mm2

D. YDY 5x1 mm2

Wybór przewodu YDY 5x1,5 mm2 jest prawidłowy, ponieważ jego obciążalność długotrwała wynosi 18A, co jest wyższe od prądu znamionowego wyłącznika B16, wynoszącego 16A. W praktyce oznacza to, że przewód ten będzie w stanie efektywnie i bezpiecznie przewodzić prąd w instalacji trójfazowej w układzie TN-S. Takie rozwiązanie jest zgodne z normami PN-IEC 60364, które określają wymagania dotyczące instalacji elektrycznych. Dobrze dobrany przewód nie tylko zapewnia bezpieczeństwo, ale także wpływa na efektywność energetyczną całej instalacji. W przypadku przewodów miedzianych, ważne jest, aby ich przekrój był dostosowany do obciążenia, co pozwala uniknąć przegrzewania się izolacji i potencjalnych awarii. Przewód YDY 5x1,5 mm2 jest często stosowany w budownictwie mieszkalnym oraz w małych obiektach przemysłowych, gdzie obciążenia nie są bardzo wysokie, a bezpieczeństwo instalacji jest priorytetem.

Pytanie 32

Wyłącznik różnicowoprądowy reagujący na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA i na prądy wyprostowane, oznaczony jest symbolem graficznym

A. B.

B. C.

C. A.

D. D.

Wyłącznik różnicowoprądowy, który reaguje na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA oraz na prądy wyprostowane, jest kluczowym elementem w systemach elektroenergetycznych, zapewniającym ochronę przed porażeniem prądem elektrycznym. Oznaczenie, które widzisz w odpowiedzi A, jest zgodne z normami obowiązującymi w branży elektrycznej, w tym z normą IEC 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych. Użycie symbolu graficznego z sinusoidą oraz prostą linią z poziomymi kreskami poniżej, wskazuje na jego zdolność do detekcji prądów różnicowych, co jest istotne w kontekście ochrony instalacji elektrycznych. Praktyczne zastosowanie takich wyłączników obejmuje zarówno budynki mieszkalne, gdzie zabezpieczają użytkowników przed zagrożeniem, jak i obiekty przemysłowe, gdzie minimalizują ryzyko uszkodzenia sprzętu. Ich dobór i prawidłowe oznaczenie w dokumentacji technicznej są fundamentalne dla zapewnienia bezpieczeństwa i zgodności z regulacjami prawnymi.

Pytanie 33

Na którą z wymienionych przyczyn, występującą w obwodzie odbiorczym instalacji elektrycznej, musi reagować wyłącznik różnicowoprądowy poprzez samoczynne wyłączenie?

A. Upływ prądu

B. Przeciążenie

C. Zwarcie międzyfazowe

D. Przepięcie

Wyłącznik różnicowoprądowy (RCD) ma na celu ochronę ludzi przed porażeniem prądem elektrycznym oraz zabezpieczenie instalacji elektrycznej przed skutkami upływu prądu. Upływ prądu to sytuacja, w której część prądu roboczego nie wraca do źródła zasilania, lecz przepływa przez inne drogi, co może prowadzić do niebezpiecznych sytuacji. RCD działa na zasadzie monitorowania różnicy prądów pomiędzy przewodem fazowym a przewodem neutralnym. Gdy ta różnica przekroczy ustalony poziom (zazwyczaj 30 mA w instalacjach domowych), RCD natychmiast odłącza zasilanie. Praktycznym zastosowaniem RCD jest instalacja w łazienkach i kuchniach, gdzie istnieje wysokie ryzyko kontaktu z wodą. Warto również podkreślić, że zgodnie z normami PN-IEC 61008, stosowanie RCD jest obowiązkowe w miejscach narażonych na porażenie prądem, co podkreśla znaczenie ich montażu w nowoczesnych instalacjach elektrycznych.

Pytanie 34

Którego z przedstawionych narzędzi należy użyć do zamontowania zworek w tabliczce silnikowej?

A. A.

B. C.

C. B.

D. D.

Wybór klucza oczkowego, oznaczonego jako 'C.', do montażu zworek w tabliczce silnikowej jest uzasadniony. Klucz oczkowy jest narzędziem, które idealnie pasuje do standardowych nakrętek stosowanych w takich aplikacjach. Użycie klucza o odpowiednim rozmiarze zapewnia pewny chwyt i minimalizuje ryzyko uszkodzenia nakrętek. W praktyce, przy montażu zworek, klucz oczkowy umożliwia łatwe i precyzyjne dokręcanie, co jest kluczowe dla zapewnienia prawidłowego działania silnika oraz bezpieczeństwa całego układu elektrycznego. Warto zauważyć, że nienałożenie odpowiedniej siły na nakrętki może prowadzić do ich poluzowania się w trakcie eksploatacji, co z kolei może powodować awarie lub uszkodzenia. Korzystając z dobrze dobranego narzędzia, zgodnego z wytycznymi producenta, możemy również zwiększyć efektywność prac i zmniejszyć ryzyko wystąpienia problemów eksploatacyjnych. Dlatego też, znajomość i umiejętność stosowania właściwych narzędzi jest kluczowa w pracy z instalacjami elektrycznymi.

Pytanie 35

Które czynności powinien wykonać elektryk, posiadający uprawnienia do eksploatacji urządzeń i instalacji do 1 kV, przed wymianą uszkodzonego wyłącznika nadprądowego B16 w obwodzie gniazd wtyczkowych, aby nie pozbawić zasilania płyty grzewczej i piekarnika?

A. Wyłączyć rozłącznik izolacyjny FR 304 32 A i wyłącznik nadprądowy S304 B16.

B. Wyłączyć wszystkie wyłączniki nadprądowe.

C. Wyłączyć wszystkie wyłączniki różnicowoprądowe.

D. Wyłączyć wyłącznik różnicowoprądowy P312 B25A.

Wyłączenie wyłącznika różnicowoprądowego P312 B25A przed wymianą uszkodzonego wyłącznika nadprądowego B16 jest prawidłowym działaniem, ponieważ pozwala na zachowanie zasilania innych obwodów. Wyłącznik P312 B25A zabezpiecza obwody, w których znajdują się wyłączniki nadprądowe B6, B16 i B6, a więc jego wyłączenie pozwala na bezpieczną wymianę wyłącznika B16 bez pozbawiania zasilania płyty grzewczej i piekarnika, które są zasilane z innych obwodów. Praktyka ta jest zgodna z zaleceniami dotyczącymi bezpieczeństwa pracy w instalacjach elektrycznych, które nakazują minimalizowanie wyłączeń zasilania tam, gdzie to możliwe. Warto również pamiętać o dokumentacji instalacji elektrycznej, która powinna zawierać schematy, umożliwiające szybką identyfikację obwodów i ich zabezpieczeń. Dobrą praktyką jest również przeprowadzenie próby pomiarowej, aby upewnić się, że zasilanie zostało odłączone przed przystąpieniem do jakichkolwiek prac.

Pytanie 36

Po zmianie podłączenia do budynku zauważono, że trójfazowy silnik napędzający hydrofor kręci się w przeciwną stronę niż przed wymianą podłączenia. Co jest przyczyną takiego działania silnika?

A. zamiana jednej fazy z przewodem neutralnym

B. brak podłączenia jednej fazy

C. brak podłączenia dwóch faz

D. zamiana dwóch faz miejscami

Zamiana dwóch faz między sobą jest kluczowym zjawiskiem w trójfazowych układach zasilania, które wpływa na kierunek obrotów silników asynchronicznych. W przypadku silników trójfazowych, kierunek ich obrotów można zmieniać poprzez zamianę miejscami dwóch dowolnych faz zasilających. W praktyce, jeśli podłączymy fazy w inny sposób, silnik zacznie obracać się w przeciwną stronę, co można zaobserwować w przypadku hydroforów, które są często używane do pompowania wody w różnych aplikacjach domowych. W takiej sytuacji, ważne jest, aby zwracać uwagę na prawidłowe oznaczenia faz oraz standardy instalacyjne, które powinny być przestrzegane dla zapewnienia prawidłowego działania urządzeń. Przykładem zastosowania tej wiedzy jest również sytuacja, gdy wykonujemy konserwację instalacji elektrycznej, w której zmieniamy przyłącze, co może prowadzić do niezamierzonych skutków, takich jak zmiana kierunku obrotów silnika. Dlatego ważne jest, aby zawsze upewnić się, że połączenia faz są zgodne z dokumentacją oraz zaleceniami producentów urządzeń.

Pytanie 37

Który element regulacyjny występuje w układzie przedstawionym na schemacie?

A. Przesuwnik fazowy.

B. Autotransformator.

C. Regulator indukcyjny.

D. Dławik.

Analizując błędne odpowiedzi, można zauważyć, że odpowiedź mówiąca o dławiku opiera się na niewłaściwym zrozumieniu roli elementów w układzie. Dławik jest urządzeniem, które służy głównie do tłumienia zakłóceń oraz stabilizacji prądu w obwodach, ale nie zmienia napięcia, co jest kluczową funkcją autotransformatora. Kolejną mylną koncepcją jest przesuwnik fazowy, który ma zastosowanie w regulacji fazy sygnałów, a nie w regulacji napięcia. Jest to urządzenie stosunkowo bardziej złożone, które znajduje swoje zastosowanie w systemach kontrolnych, ale nie jest to odpowiednie porównanie z autotransformatorem, którego podstawową funkcją jest transformacja napięcia. Z kolei regulator indukcyjny, często wykorzystywany w systemach automatyki do regulacji procesów, również nie ma zastosowania w kontekście zmiany napięcia, a jego działanie opiera się na zmianie pola magnetycznego w odpowiedzi na zmiany prądu. Niezrozumienie różnicy między tymi elementami może prowadzić do błędnych wniosków w projektowaniu układów elektrycznych. Kluczowe jest, aby przy wyborze elementów do układu zasilania zrozumieć ich podstawowe funkcje oraz zastosowanie, co pozwoli uniknąć typowych błędów i nieporozumień w pracy inżynieryjnej.

Pytanie 38

Który element stycznika elektromagnetycznego przedstawiono na ilustracji?

A. Cewkę.

B. Zworę.

C. Komorę gaszeniową.

D. Sprężynę zwrotną.

Cewka jest kluczowym elementem stycznika elektromagnetycznego, który odgrywa fundamentalną rolę w jego działaniu. Gdy do cewki doprowadzony jest prąd, wytwarza ona pole magnetyczne, które przyciąga ruchomy rdzeń stycznika, powodując zamknięcie styków. Dzięki temu możliwy jest przepływ prądu przez obciążenie, co jest istotne w różnych aplikacjach elektrycznych, od automatyki przemysłowej po systemy oświetleniowe. Cewki stosowane w stycznikach są zazwyczaj projektowane zgodnie z normami IEC oraz DIN, co zapewnia ich niezawodność i efektywność. Przykładem zastosowania stycznika z cewką może być automatyczne włączenie pompy wody w systemach zarządzania budynkami, gdzie cewka aktywuje styki, kiedy poziom wody osiąga określoną wartość. Zrozumienie działania cewki oraz jej roli w stycznikach jest kluczowe dla profesjonalistów w dziedzinie elektrotechniki, co pozwala na poprawne zaprojektowanie oraz efektywne użytkowanie systemów elektrycznych.

Pytanie 39

Który element przedstawiono na ilustracji?

A. Izolator przepustowy wysokiego napięcia.

B. Bezpiecznik aparatowy.

C. Wkładkę topikową bezpiecznika mocy.

D. Izolator wsporczy.

Wkładka topikowa bezpiecznika mocy to kluczowy element zabezpieczający w obwodach elektrycznych, który chroni przed przeciążeniami i zwarciami. Na ilustracji widać charakterystyczne cechy tego komponentu, takie jak metalowe końcówki, które zapewniają dobrą przewodność elektryczną, oraz oznaczenia techniczne, które wskazują na parametry znamionowe wkładki. Wkładki topikowe są stosowane głównie w instalacjach przemysłowych i komercyjnych, gdzie występuje duże ryzyko przeciążeń. Zgodnie z normą IEC 60269, wkładki te powinny być dobierane na podstawie maksymalnego prądu, który może przepływać przez dany obwód, co wymaga precyzyjnego obliczenia. Przykłady zastosowania wkładek topikowych to ochrona silników elektrycznych, transformatorów oraz innych urządzeń, które mogą być narażone na nagłe skoki prądu. Użycie odpowiednich wkładek topikowych jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych.

Pytanie 40

Przeglądy instalacji elektrycznej w budynkach mieszkalnych powinny być przeprowadzane nie rzadziej niż co

A. 5 lat

B. 1 rok

C. 10 lat

D. 2 lata

Przeglądy instalacji elektrycznej co 2 lata, 1 rok czy 10 lat mogą być mylące, ponieważ każdy z tych okresów nie uwzględnia rzeczywistych wymagań dotyczących bezpieczeństwa i stanu technicznego instalacji. Przegląd co 2 lata może wydawać się rozsądny w kontekście częstotliwości, jednak nie odpowiada on rzeczywistym potrzebom użytkowników, ponieważ pomija dłuższe, udokumentowane okresy, w których instalacja może funkcjonować prawidłowo bez poważnych usterek. Z kolei roczny przegląd wydaje się być nadmiernie rygorystyczny i nieekonomiczny, co może prowadzić do zbędnych kosztów. Przegląd co 10 lat z kolei może stwarzać złudne poczucie bezpieczeństwa, ponieważ przez tak długi okres mogą wystąpić zmiany w warunkach użytkowania, które mogą wpłynąć na stan instalacji, takie jak zużycie materiałów czy zmiany norm prawnych. Dlatego kluczowe jest, aby stosować się do ustalonej przez normy praktyki pięcioletniej, co jest uzasadnione zarówno technicznie, jak i prawnymi wymaganiami. Niedostateczna częstotliwość przeglądów może prowadzić do poważnych konsekwencji, takich jak awarie, które niosą za sobą nie tylko ryzyko dla zdrowia i życia, ale również mogą skutkować wysokimi kosztami naprawy i odszkodowań.

Rozpocznij nowy egzamin

Powrót do strony głównej
