Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik mechanik okrętowy
  • Kwalifikacja: TWO.06 - Organizacja i wykonywanie prac związanych z eksploatacją maszyn, urządzeń i instalacji okrętowych
  • Data rozpoczęcia: 29 czerwca 2026 00:47
  • Data zakończenia: 29 czerwca 2026 00:58

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

Ustalając wartość pH wody kotłowej, co się określa?

A. gęstość
B. barwę
C. twardość
D. odczyn
Pojęcia takie jak twardość, barwa czy gęstość wody kotłowej są istotne, ale nie odnoszą się bezpośrednio do wartości pH, co jest kluczową miarą odczynu. Twardość wody określa stężenie minerałów, głównie wapnia i magnezu, co ma znaczenie w kontekście osadzania się kamienia kotłowego, ale nie wpływa na pH. Barwa może być rezultatem rozpuszczonych substancji organicznych lub mineralnych, ale również nie jest wskaźnikiem pH. Gęstość wody odnosi się do masy wody w odniesieniu do objętości, co jest mniej istotne w kontekście jakości wody kotłowej. Pojmowanie pH jako jedynie jednego z parametrów jakości wody może prowadzić do błędnych wniosków, ponieważ efektywność systemu kotłowego wymaga holistycznego podejścia. Warto zrozumieć, że pH jest kluczowe dla zapobiegania korozji i osadzaniu się szlamu, podczas gdy inne parametry, choć istotne, nie zastępują potrzeby monitorowania odczynu. Ignorowanie pH może prowadzić do uszkodzeń kotła, a w konsekwencji do nieefektywnej pracy systemu grzewczego. Warto zatem skupić się na kompleksowej analizie wody kotłowej, aby zapewnić jej odpowiednią jakość.

Pytanie 2

W aparaturze chłodniczej statku, głównym zadaniem sprężarki jest

A. Odprowadzenie nadmiaru ciepła z systemu
B. Zminimalizowanie strat cieplnych
C. Regulacja temperatury powietrza w kabinach
D. Zwiększenie ciśnienia czynnika chłodniczego
Sprężarka w układzie chłodniczym na statku pełni kluczową rolę, ponieważ jej głównym zadaniem jest zwiększenie ciśnienia czynnika chłodniczego. W praktyce oznacza to, że sprężarka zasysa czynnik chłodniczy w postaci pary o niskim ciśnieniu i spręża go, co prowadzi do wzrostu jego ciśnienia i temperatury. Proces ten jest niezbędny dla cyklu chłodniczego, ponieważ pozwala na dalsze przemiany termodynamiczne czynnika, takie jak oddawanie ciepła w skraplaczu. Bez odpowiedniego sprężania, czynnik chłodniczy nie mógłby skutecznie oddać ciepła do otoczenia, co jest kluczowe dla utrzymania właściwej temperatury w chłodzonych pomieszczeniach. To zadanie sprężarki jest zgodne z zasadami działania cyklu chłodniczego opisanego przez prawo termodynamiki i jest standardem w branży morskiej. Sprężarki na statkach są zaprojektowane z myślą o wytrzymałości i efektywności, co jest istotne w środowisku morskim, gdzie niezawodność systemów chłodniczych ma kluczowe znaczenie dla komfortu i bezpieczeństwa.

Pytanie 3

Dwusekcyjny filtr oleju smarnego przedstawiono na rysunku oznaczonym literą

A. A.
Ilustracja do odpowiedzi A
B. C.
Ilustracja do odpowiedzi B
C. B.
Ilustracja do odpowiedzi C
D. D.
Ilustracja do odpowiedzi D
Odpowiedź A jest prawidłowa, ponieważ przedstawia dwusekcyjny filtr oleju smarnego, który odgrywa kluczową rolę w systemach smarowania maszyn i silników. Tego typu filtry są projektowane w celu separacji zanieczyszczeń z oleju smarowego, co zapobiega jego degradacji oraz chroni elementy mechaniczne przed nadmiernym zużyciem. Dwusekcyjne filtry oleju smarnego składają się z dwóch komór, co umożliwia ich efektywniejsze działanie, poprzez zapewnienie lepszej filtracji i dłuższej żywotności. W praktyce, stosuje się je w silnikach samochodowych, maszynach przemysłowych oraz w urządzeniach hydraulicznych. Ich konstrukcja powinna odpowiadać normom branżowym, takim jak ISO 16889, co zapewnia skuteczność filtracji oraz minimalizuje ryzyko awarii układu smarowania. Korzystanie z dwusekcyjnych filtrów oleju smarnego jest zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, co przekłada się na wydłużenie żywotności sprzętu oraz obniżenie kosztów eksploatacyjnych.

Pytanie 4

Jakie zjawisko świadczy o utlenianiu oleju smarnego?

A. spadek gęstości
B. wzrost lepkości
C. spadek liczby kwasowej
D. wzrost liczby zasadowej
Wybór spadku gęstości jako wskaźnika utleniania oleju smarnego jest błędny, ponieważ gęstość oleju w praktyce nie jest bezpośrednio związana z jego utlenianiem. Spadek gęstości oleju może sugerować obecność zanieczyszczeń lub rozcieńczenie oleju, ale nie jest to typowy wskaźnik degradacji. Z kolei wzrost liczby zasadowej, który jest miarą zdolności oleju do neutralizacji kwasów, nie wskazuje na utlenianie, lecz raczej na jego zdolność do ochrony przed korozją. Ponadto spadek liczby kwasowej może sugerować, że olej reaguje z zanieczyszczeniami, ale nie jest to synonim utleniania. Typowym błędem jest mylenie zmian w liczbie kwasowej i zasadowej jako wskaźników utleniania, co może prowadzić do błędnych decyzji w zakresie konserwacji. W praktyce, uzupełnianie oleju o substancje zasadowe nie naprawi skutków utlenienia, a jedynie może maskować objawy. Wiedza na temat właściwych wskaźników jakości oleju smarnego jest kluczowa dla zapewnienia jego długotrwałej efektywności i minimalizacji kosztów eksploatacyjnych.

Pytanie 5

Na rysunku przedstawiono

Ilustracja do pytania
A. pomieszczenie z czynnikiem chłodniczym.
B. stację gaśniczą.
C. zbiorniki powietrza rozruchowego.
D. hydrauliczne akumulatory ciśnienia.
Stacja gaśnicza, jak wskazuje poprawna odpowiedź, to miejsce, w którym gromadzony jest sprzęt do ochrony przeciwpożarowej, w tym butle z dwutlenkiem węgla, które są widoczne na zdjęciu. Dwutlenek węgla jest skutecznym środkiem gaśniczym, ponieważ nie pozostawia resztek, co czyni go idealnym do gaszenia pożarów w pomieszczeniach, gdzie nie można używać wody, takich jak serwerownie czy pomieszczenia z urządzeniami elektrycznymi. Butle oznaczone „CO2 CARBON DIOXIDE” są standardem w branży ochrony przeciwpożarowej, a ich stosowanie reguluje m.in. norma NFPA 12. W kontekście bezpieczeństwa, stacje gaśnicze muszą spełniać określone wymagania, takie jak odpowiednie oznakowanie, dostępność sprzętu oraz regularne przeglądy. Właściwe zarządzanie takimi stacjami jest kluczowe dla zapewnienia bezpieczeństwa i ochrony życia oraz mienia.

Pytanie 6

W jakim z wymienionych urządzeń na statkach wykorzystuje się olej smarowy o podwyższonej liczbie TBN (ang. Total Base Number), na przykład 40 mg KOH/g oleju?

A. W przekładni głównej
B. W silniku wysokoprężnym
C. W sprężarce chłodniczej
D. W pompie wody morskiej
Wybór odpowiedzi 'W silniku wysokoprężnym' jest trafiony, bo te silniki naprawdę pracują w trudnych warunkach, co zwiększa ryzyko powstawania kwasów z paliwa. Olej smarowy z wysoką liczbą TBN, jak na przykład 40 mg KOH/g, ma za zadanie neutralizować te kwasy, które się mogą pojawić podczas spalania. Dzięki temu naprawdę dobrze chroni silnik przed korozją i wydłuża jego żywotność. To ważne, zwłaszcza w silnikach działających na paliwach słabej jakości, które mają więcej zanieczyszczeń i kwasów. Na przykład w silnikach okrętowych, które muszą spełniać rygorystyczne normy emisji, jakość oleju jest kluczowa, zwłaszcza w trudnych warunkach morskich. Dlatego dobór odpowiedniego oleju to nie lada wyzwanie, ale bardzo ważne dla prawidłowego działania silnika oraz obniżenia kosztów jego eksploatacji.

Pytanie 7

Jakie z podanych urządzeń pozyskuje energię cieplną z procesu spalania paliwa w silniku głównym jednostki?

A. Podgrzewacz wody sanitarnej
B. Kocioł utylizacyjny
C. Podgrzewacz oleju smarnego
D. Kocioł wolnostojący opalany
Kocioł utylizacyjny jest urządzeniem zaprojektowanym do odzyskiwania energii cieplnej ze spalin, które powstają w wyniku spalania paliwa w silniku. Działa on na zasadzie wymiany ciepła, gdzie ciepło ze spalin jest przekazywane do medium grzewczego, co pozwala na efektywne wykorzystanie energii, która w przeciwnym razie zostałaby utracona. W praktyce, kotły utylizacyjne są stosowane w różnych branżach, w tym w energetyce, przemyśle chemicznym oraz w instalacjach przemysłowych, gdzie duża ilość ciepła jest generowana w procesach technologicznych. Przykładowo, w elektrowniach cieplnych, kotły utylizacyjne mogą poprawić sprawność systemu, zwiększając efektywność energetyczną o kilka procent, co jest kluczowe w kontekście zmniejszania emisji gazów cieplarnianych i optymalizacji kosztów operacyjnych. Warto również zauważyć, że zgodnie z normami środowiskowymi, stosowanie kotłów utylizacyjnych wspiera zrównoważony rozwój i efektywne gospodarowanie energią.

Pytanie 8

Na podstawie zamieszczonego fragmentu dokumentacji technicznej określ typ presostatu, który charakteryzuje się następującymi parametrami roboczymi:
PS=22 bar Pe=25 bar zakres regulacji: 1÷10 bar
Δp= 0,8 bar

Dokumentacja techniczna presostatu (fragment)
TypZakres regulacji
[bar]
Różnica załączeń (stała) Δp
[bar]
Odblok-owanie
[bar]
Maks. ciśnienie robocze PS
[bar]
Maks. ciśnienie próbne Pe
[bar]
RT 36B0–2,50,2Ręcz. (maks.)2225
RT 36S0–2,50,2Ręcz. (maks.)2225
RT 6W5–253,0Auto.3438
RT 6B10–281,0Ręcz. (maks.)3438
RT 6S10–281,0Ręcz. (maks.)3438
RT 30AW1–100,8Auto.2225
RT 30AB1–100,4Ręcz. (maks.)2225
RT 30AS1–100,4Ręcz. (maks.)2225
RT 6AW5–253,0Auto.3438
RT 6AB10–281,5Ręcz. (maks.)3438
RT 6AS10–281,5Ręcz. (maks.)3438
A. RT30AB
B. RT36B
C. RT30AW
D. RT6W
Typ presostatu RT30AW jest naprawdę dobrym wyborem, bo spełnia ważne parametry, które są podane w dokumentacji. Zakres regulacji od 1 do 10 bar to świetne rozwiązanie, szczególnie w sytuacjach, gdzie kontrolowanie ciśnienia ma kluczowe znaczenie. Różnica załączeń wynosząca 0,8 bar wskazuje, że jest precyzyjny, co jest istotne w różnych systemach przemysłowych, jak automatyka czy instalacje HVAC. To, że maksymalne ciśnienie robocze to 22 bar, a maksymalne ciśnienie próbne to 25 bar, daje poczucie bezpieczeństwa, zwłaszcza w trudnych warunkach. Praktycznie, ten presostat sprawdzi się świetnie w systemach zabezpieczeń, gdzie musisz utrzymywać ciśnienie, żeby uniknąć awarii. W kontekście standardów branżowych takie presostaty często spełniają normy ISO, więc są naprawdę na wysokim poziomie.

Pytanie 9

Pierwszym sygnałem użycia niewłaściwego typu oleju smarowego w pompie tłokowej jest

A. głośna praca urządzenia pompującego
B. zwiększony przepływ medium przez pompę
C. grzanie się dławicy tłokowej
D. grzanie się łożysk pompy
Głośna praca pompy, choć może wskazywać na problemy, nie jest bezpośrednim objawem niewłaściwego oleju smarnego. Zdarza się, że pompy generują hałas z powodów mechanicznych, takich jak niewłaściwe dopasowanie części czy uszkodzenia. Analogicznie, grzanie się dławicy pompy jest zazwyczaj wynikiem niewłaściwego ustawienia lub zużycia, a niekoniecznie złego oleju. Zwiększony przepływ czynnika przez pompę może sugerować problemy z samą pompą lub systemem hydraulicznym, ale również nie jest bezpośrednio związany z jakością oleju. W rzeczywistości, niewłaściwy olej smarny może wpływać na wydajność pompy w sposób bardziej subtelny, niż tylko zwiększając hałas czy temperaturę w innych elementach. Kluczowe jest zrozumienie, że olej nie tylko smaruje, ale również wpływa na transfer ciepła i właściwości hydrauliczne, co czyni jego dobór krytycznym w kontekście efektywności i niezawodności systemu. Dlatego nie należy skupiać się wyłącznie na objawach, ale na złożonych interakcjach między różnymi komponentami systemu hydraulicznego.

Pytanie 10

Regulacja wydajności odśrodkowej pompy wirowej może być realizowana poprzez

A. zmianę obrotowej prędkości wirnika pompy
B. zdławienie przepływu medium na ssaniu pompy
C. częściowe otwarcie zaworu przelewowego pompy
D. wykorzystanie rurociągu obejściowego
Zastosowanie rurociągu omijającego, częściowe otwarcie zaworu przelewowego oraz zdławienie przepływu czynnika na ssaniu to techniki, które w praktyce mogą wpływać na wydajność pompy, jednak nie mają one takiego samego mechanizmu działania jak regulacja prędkości obrotowej wirnika. Rurociąg omijający, często stosowany w systemach pompowych, ma na celu umożliwienie przepływu cieczy wokół pompy, co może w niektórych przypadkach zmniejszyć obciążenie pompy, jednak nie reguluje bezpośrednio jej wydajności. Częściowe otwarcie zaworu przelewowego z kolei prowadzi do zwiększonego przepływu przez zawór, co potencjalnie może zmniejszyć wydajność pompy, ale nie jest to zalecana praktyka, gdyż może prowadzić do nieefektywnego działania systemu oraz nadmiernego zużycia energii. Zdławienie przepływu czynnika na ssaniu pompy natomiast, wręcz przeciwnie, może spowodować spadek ciśnienia ssawnego, co może prowadzić do zjawiska kawitacji, a tym samym uszkodzenia pompy. Takie podejścia mogą prowadzić do poważnych problemów operacyjnych, a ich stosowanie zwykle wynika z błędnego zrozumienia zasad funkcjonowania pomp wirowych. Właściwe zrozumienie mechanizmu działania pomp i ich regulacji jest kluczowe dla efektywnego i bezpiecznego ich użytkowania.

Pytanie 11

Możliwość uszkodzenia elastycznego węża do transportu paliwa podczas prawidłowego bunkrowania z bunkierki może być spowodowana

A. ocieraniem się węża o krawędź relingu jednostki
B. zbyt dużą temperaturą paliwa w trakcie transportu
C. zbyt wysoką wydajnością transportowanego paliwa
D. naładowaniem statycznym w paliwie
Nieprawidłowe odpowiedzi dotyczące zbyt wysokiej temperatury transportowanego paliwa, zbyt wysokiej raty transportowanego paliwa oraz zgromadzenia ładunku elektrostatycznego w paliwie mogą wynikać z niepełnego zrozumienia mechanizmów, które prowadzą do uszkodzeń elastycznych węży. Zbyt wysoka temperatura paliwa może rzeczywiście wpływać na jego właściwości, ale nie jest bezpośrednią przyczyną uszkodzenia węża w kontekście bunkrowania. Węże są zaprojektowane do pracy z określonymi parametrami temperaturowymi, a ich uszkodzenia zazwyczaj nie wynikają z temperatury, lecz z mechanicznych wpływów. W przypadku zbyt wysokiej raty transportowanego paliwa, choć może to prowadzić do zwiększonego ciśnienia w wężu, nie jest to bezpośrednią przyczyną ocierania się o reling. W praktyce, ważne jest, aby kontrolować ciśnienie zgodnie z zaleceniami producenta, ale nie wpływa to na samą konstrukcję węża. Zgromadzenie ładunku elektrostatycznego w paliwie jest również istotnym zagadnieniem, które dotyczy bezpieczeństwa podczas transportu i przechowywania, ale w kontekście fizycznego uszkodzenia węża przy bunkrowaniu nie jest istotne. Istnieje ryzyko zapłonu, ale to zupełnie inny aspekt związany z bezpieczeństwem pracy z materiałami łatwopalnymi. Dlatego ważne jest, aby operacje bunkrowania prowadzić zgodnie z procedurami, które uwzględniają zarówno mechaniczne, jak i chemiczne aspekty transportu paliw.

Pytanie 12

Na rysunku przedstawiono

Ilustracja do pytania
A. chłodnicę dwustopniową.
B. pompę tłokową.
C. filtr dwusekcyjny.
D. sprężarkę chłodniczą.
Pompa tłokowa to urządzenie hydrauliczne, którego budowa i zasada działania są kluczowe w wielu zastosowaniach przemysłowych. Na zdjęciu przedstawiono urządzenie, które charakteryzuje się cylindrycznym korpusem oraz mechanicznym tłokiem, co jest typowe dla pomp tłokowych. Tłok przemieszcza się w cylindrze, co powoduje zmianę objętości komory i generuje ciśnienie, które umożliwia transport cieczy lub gazów. W praktyce, pompy tłokowe znajdują zastosowanie w systemach hydraulicznych, w przemyśle chemicznym do transportu agresywnych substancji, a także w układach chłodzenia, gdzie precyzyjnie kontrolują przepływ czynnika chłodzącego. Dobre praktyki branżowe sugerują regularne serwisowanie takich urządzeń, aby zapewnić ich prawidłowe działanie oraz długowieczność. Specyfika pompy tłokowej, jej efektywność oraz zdolność do pracy w trudnych warunkach czynią ją niezastąpionym elementem w nowoczesnych instalacjach przemysłowych.

Pytanie 13

Który element w układzie napędowym statku wymaga regularnego monitorowania w celu uniknięcia awarii?

A. Zawory sanitarne
B. Śruby mocujące kadłub
C. Osłony przeciwsłoneczne
D. Łożyska wału napędowego
Łożyska wału napędowego są kluczowym elementem układu napędowego statku, który wymaga regularnego monitorowania i konserwacji. Ich prawidłowe działanie jest niezbędne do zapewnienia sprawnego funkcjonowania całego systemu napędowego. Zużycie lub uszkodzenie łożysk może prowadzić do poważnych awarii, które mogą wpłynąć na efektywność energetyczną statku oraz bezpieczeństwo jego eksploatacji. Regularne monitorowanie łożysk obejmuje kontrolę temperatury, wibracji oraz poziomu smarowania. Każde odstępstwo od normy może być wczesnym wskaźnikiem problemów, dlatego tak ważne jest ich bieżące obserwowanie. Branżowe standardy, takie jak te opisane w ISO 20816-1 dotyczące monitorowania stanu maszyn, podkreślają znaczenie takich praktyk. W praktyce, operatorzy maszyn często stosują systemy monitoringu online, które pozwalają na szybkie wykrywanie i reagowanie na wszelkie nieprawidłowości. To podejście nie tylko zapobiega awariom, ale również przedłuża żywotność sprzętu, co jest korzystne zarówno ekonomicznie, jak i operacyjnie.

Pytanie 14

Na rysunku przedstawiono

Ilustracja do pytania
A. termostat elektroniczny.
B. presostat różnicowy.
C. czujnik temperatury.
D. manometr hydrostatyczny.
Czujnik temperatury jest kluczowym elementem w wielu systemach automatyki i monitorowania środowiskowego. Na przedstawionym rysunku widoczna jest konstrukcja, która jednoznacznie wskazuje na jego funkcję. Czujniki te są wykorzystywane w różnych aplikacjach, od systemów HVAC, po przemysł spożywczy i chemiczny, gdzie precyzyjne pomiary temperatury są niezbędne do zapewnienia bezpieczeństwa i jakości produktów. Zastosowanie czujników temperatury spełnia normy ISO 9001, które podkreślają znaczenie monitorowania warunków produkcji. Przykłady zastosowań to regulacja temperatury w piecach przemysłowych, kontrola klimatu w obiektach użyteczności publicznej oraz ochrona urządzeń przed przegrzaniem. Dobrze dobrany czujnik temperatury może znacząco wpłynąć na efektywność energetyczną systemów oraz na dokładność procesów produkcyjnych. Warto również zwrócić uwagę na różne typy czujników, takie jak termopary czy czujniki rezystancyjne, które charakteryzują się różnymi zakresami temperatur i dokładności pomiarów, co pozwala na ich zastosowanie w specyficznych warunkach pracy.

Pytanie 15

Wartość ciśnienia wskazywanego przez manometr wynosi

Ilustracja do pytania
A. 4,2 bara.
B. 2,5 bara.
C. 5 barów.
D. 3,2 bara.
Odpowiedź 3,2 bara jest poprawna, ponieważ wskazania manometru w pełni odpowiadają tej wartości. Na zdjęciu widać, że wskazówka manometru znajduje się nieco powyżej 3 bara, co sugeruje, że ciśnienie rzeczywiste w systemie jest bliskie 3,2 bara. W praktyce, poprawne odczyty ciśnienia są kluczowe dla zapewnienia efektywności i bezpieczeństwa w różnych zastosowaniach przemysłowych. Wiele systemów hydraulicznych czy pneumatycznych wymaga precyzyjnych pomiarów ciśnienia, aby uniknąć uszkodzeń sprzętu lub awarii systemu. Warto pamiętać, że standardy takie jak PN-EN 837-1 określają wymagania dotyczące manometrów i ich dokładności. Użycie prawidłowych wartości ciśnienia jest nie tylko istotne dla prawidłowego działania urządzeń, ale także dla zapewnienia zgodności z normami bezpieczeństwa oraz efektywności energetycznej. Zrozumienie wskazania manometru oraz umiejętność interpretacji jego wartości to umiejętności niezbędne w wielu dziedzinach inżynierii.

Pytanie 16

Jaka jest podstawowa funkcja systemu chłodzenia w silniku okrętowym?

A. Zwiększanie ciśnienia powietrza w komorze spalania
B. Regulacja prędkości obrotowej wału korbowego
C. Smaryfikacja cylindrów
D. Odprowadzanie nadmiaru ciepła z silnika
Podstawowa funkcja systemu chłodzenia w silniku okrętowym polega na odprowadzaniu nadmiaru ciepła generowanego podczas pracy silnika. Silnik spalinowy wytwarza znaczne ilości ciepła w wyniku procesu spalania paliwa. Jeśli to ciepło nie zostanie skutecznie odprowadzone, może prowadzić do przegrzania silnika, co z kolei może powodować uszkodzenia mechaniczne, takie jak zatarcie tłoków czy uszkodzenie uszczelek. System chłodzenia zapewnia, że temperatura silnika jest utrzymywana w optymalnym zakresie, co jest kluczowe dla jego efektywnego działania i długowieczności. W praktyce oznacza to stosowanie chłodzenia wodnego czy powietrznego, które transportuje ciepło z silnika do otoczenia. W jednostkach okrętowych często wykorzystuje się wodę morską jako medium chłodzące, co jest efektywne i ekonomiczne. Utrzymanie odpowiedniej temperatury pracy silnika jest również istotne dla zachowania odpowiednich parametrów spalania, co wpływa na efektywność paliwową i emisję spalin, zgodnie z międzynarodowymi regulacjami dotyczącymi ochrony środowiska morskiego.

Pytanie 17

Czynnik roboczy w formie skroplonej w instalacji chłodniczej należy wprowadzać do układu poprzez zawór umiejscowiony

A. na przewodzie ssawnym sprężarki chłodniczej
B. na wylocie czynnika z parownika komory chłodniczej
C. bezpośrednio za termostatycznym zaworem rozprężnym
D. za skraplaczem czynnika chłodniczego
Wprowadzenie czynnika roboczego w postaci skroplonej w niewłaściwych miejscach w układzie chłodniczym może prowadzić do wielu poważnych problemów. Umieszczając zawór napełniający na przewodzie ssawnym sprężarki, ryzykuje się wprowadzenie gazowego czynnika do sprężarki, co może spowodować jej uszkodzenia. Sprężarka jest zaprojektowana do pracy z niskociśnieniowym gazem, a wprowadzenie cieczy może prowadzić do zjawiska znanego jako hydrauliczne uderzenie, które może zniszczyć elementy wewnętrzne. Z kolei napełnianie czynnika na wylocie z parownika komory chłodniczej jest również niepoprawne, ponieważ może prowadzić do niewłaściwego działania parownika, co z kolei skutkuje spadkiem efektywności chłodzenia. Dodatkowo, umieszczanie zaworu bezpośrednio za termostatycznym zaworem rozprężnym również nie jest zalecane. Zawór ten ma za zadanie regulować przepływ czynnika roboczego w odpowiedzi na zmiany temperatury i ciśnienia w układzie, a wprowadzenie czynnika w tym miejscu może zakłócić tę regulację, prowadząc do niestabilności w pracy systemu. W każdym z tych przypadków błędne umiejscowienie zaworu napełniającego może prowadzić do nieefektywności energetycznej, zwiększenia kosztów eksploatacji oraz skrócenia żywotności całego systemu chłodniczego. Właściwe zrozumienie tych zasad jest kluczowe dla efektywnego projektowania i serwisowania systemów chłodniczych.

Pytanie 18

Na rysunku przedstawiono

Ilustracja do pytania
A. filtr dwusekcyjny.
B. podgrzewacz elektryczny.
C. chłodnicę płaszczowo-rurową.
D. pompę zębatą.
Odpowiedź "filtr dwusekcyjny" jest poprawna, ponieważ na przedstawionym zdjęciu widoczne są dwa cylindryczne zbiorniki, co jest charakterystyczne dla konstrukcji filtrów dwusekcyjnych. Filtry te są kluczowym elementem w procesie oczyszczania cieczy i gazów w wielu branżach, w tym w przemysłach chemicznym, petrochemicznym oraz w obszarze oczyszczania ścieków. Ich budowa składająca się z dwóch sekcji umożliwia równoczesne użytkowanie i konserwację, co przekłada się na większą efektywność filtracji. W przypadku zatykania się jednej sekcji, druga może nadal funkcjonować, co minimalizuje przestoje w procesach produkcyjnych. W praktyce standardy ISO i normy branżowe często wymagają stosowania takich filtrów, aby zapewnić wysoką jakość produktu końcowego oraz bezpieczeństwo operacji. Wiedza na temat filtrów dwusekcyjnych jest niezbędna dla inżynierów procesowych, którzy zajmują się projektowaniem i optymalizacją systemów filtracyjnych.

Pytanie 19

Zbyt wysokie ciśnienie czynnika grzewczego przechodzącego przez podgrzewacz płytowy może spowodować

A. zniszczenie powłoki ochronnej płyt wymiennika
B. powstanie kawitacji w obszarze roboczym wymiennika
C. utraty szczelności pomiędzy płytami wymiennika
D. uszkodzenie mechaniczne płyty wymiennika
Odpowiedź wskazująca na utratę szczelności pomiędzy płytami wymiennika jest poprawna, ponieważ zbyt wysokie ciśnienie czynnika grzewczego może prowadzić do deformacji i uszkodzenia łączeń pomiędzy płytami. Wymienniki ciepła, szczególnie typu płytowego, są zaprojektowane z myślą o określonym zakresie ciśnienia roboczego, który jest zgodny z normami branżowymi, takimi jak EN 13445 dla zbiorników ciśnieniowych. Przekroczenie tych wartości sprawia, że materiały, z których wykonane są płyty, mogą ulegać osłabieniu, a uszczelki mogą tracić swoje właściwości, co prowadzi do połączenia, które nie jest hermetyczne. W praktyce, w przypadku wymienników ciepła, zachowanie ścisłej kontroli ciśnienia i regularna konserwacja są kluczowe dla zapewnienia optymalnej wydajności i długowieczności urządzenia. Przykładem może być zastosowanie manometrów do ciągłego monitorowania ciśnienia oraz używanie odpowiednich uszczelek dostosowanych do warunków pracy, co pozwala na uniknięcie problemów z utratą szczelności oraz zapewnienie efektywności wymiany ciepła.

Pytanie 20

Który rodzaj pędnika przedstawiono na rysunku?

Ilustracja do pytania
A. Cykloidalny.
B. Strumieniowy.
C. Wodnoodrzutowy.
D. Azymutalny.
Wybór innego rodzaju pędnika, takiego jak wodnoodrzutowy, cykloidalny czy strumieniowy, świadczy o pewnych nieporozumieniach dotyczących podstawowej funkcji i struktury pędników w kontekście manewrowania jednostkami pływającymi. Pędnik wodnoodrzutowy działa na zasadzie zasysania wody i jej wyrzucania, co daje dużą prędkość, jednak ogranicza zdolność do precyzyjnego manewrowania w ciasnych miejscach, ponieważ nie umożliwia obrotów wokół własnej osi. Z kolei pędnik cykloidalny, mimo że również oferuje pewną elastyczność w manewrowaniu, nie jest tak powszechnie stosowany w nowoczesnych jednostkach, a jego konstrukcja oraz mechanizm działania różnią się znacznie od przedstawionego na zdjęciu pędnika azymutalnego. Pędnik strumieniowy, który działa na zasadzie generowania strumienia wody w określonym kierunku, również nie spełnia wymogu pełnej rotacji, co ogranicza jego wszechstronność. Wybór nieodpowiedniego rodzaju pędnika może prowadzić do nieefektywności w nawigacji i zwiększonego ryzyka w trudnych warunkach, co podkreśla znaczenie znajomości właściwych typów pędników oraz ich zastosowania w praktyce. Właściwa wiedza o tych systemach napędowych jest niezbędna dla skutecznego projektowania i eksploatacji jednostek pływających zgodnie z aktualnymi standardami branżowymi.

Pytanie 21

Zawór kulowy przedstawiono na rysunku oznaczonym literą

A. D.
Ilustracja do odpowiedzi A
B. B.
Ilustracja do odpowiedzi B
C. A.
Ilustracja do odpowiedzi C
D. C.
Ilustracja do odpowiedzi D
Zawór kulowy, przedstawiony na rysunku oznaczonym literą D, jest kluczowym elementem w systemach hydraulicznych i pneumatycznych. Jego istotą jest sferyczny element, zwany kulą, który ma otwór w środku, przez który przepływa medium. Proces regulacji przepływu odbywa się poprzez obrót kuli o 90 stopni, co pozwala na szybkie i efektywne zamykanie lub otwieranie przepływu. Zawory kulowe są cenione za swoją prostotę i niezawodność. W praktycznych zastosowaniach znajdują szerokie zastosowanie w instalacjach wodociągowych, gazowych oraz przemysłowych systemach chłodzenia i grzewczych. Zgodnie z normami ISO 17292, zawory kulowe powinny być stosowane w miejscach wymagających szybkiej reakcji na zmiany ciśnienia lub temperatury. Ich zastosowanie w branży budowlanej, na przykład w instalacjach ogrzewania podłogowego, jest powszechne ze względu na łatwość obsługi oraz długotrwałość. Warto zauważyć, że odpowiednie dobranie zaworu kulowego do konkretnego zastosowania, w tym materiałów wykonania, jest kluczowe dla utrzymania wysokiej efektywności energetycznej i minimalizacji ryzyka wycieków.

Pytanie 22

W uszczelnianej chłodnicy jest 500 rurek mosiężnych. Na podstawie zamieszczonego fragmentu DTR określ dopuszczalną liczbę rurek, które można zaślepić, zachowując poprawne warunki pracy chłodnicy.

Dokumentacja techniczno-ruchowa chłodnicy wody (oleju)
(fragment)
Dopuszcza się zaślepienie rur w ilości do 2% całkowitej liczby rur w chłodnicy. Chłodnice są tak zaprojektowane, że zaślepienie tej liczby rurek nie wpływa na pogorszenie pracy chłodnicy.
A. 4 rurki.
B. 10 rurek.
C. 6 rurek.
D. 12 rurek.
Nieprawidłowe odpowiedzi na to pytanie mogą wynikać z różnych nieporozumień dotyczących zasad zaślepiania rurek w chłodnicach. Wiele osób może nie być świadomych, że zaślepienie zbyt dużej liczby rurek może prowadzić do znacznego obniżenia efektywności chłodzenia. Na przykład, odpowiedzi takie jak 12, 6 czy 4 rurki są błędne, ponieważ nie uwzględniają zasady, że maksymalne dopuszczalne zaślepienie wynosi 2% całkowitej liczby rurek, co w przypadku 500 rurek przekłada się na 10 rurek. Wynik 12 rurek jest nie tylko zbyt wysoki, ale także pokazuje brak zrozumienia dla kluczowych norm dotyczących efektywności chłodzenia. Z kolei zaślepienie tylko 4 czy 6 rurek może być również nieoptymalne, gdyż nie wykorzystuje maksymalnych możliwości systemu, co może prowadzić do niedostatecznego wykorzystania zasobów i zwiększenia kosztów operacyjnych. W praktyce, dla zachowania optymalnych warunków pracy chłodnicy, należy ściśle przestrzegać norm i wytycznych zawartych w dokumentacji techniczno-ruchowej oraz regularnie monitorować stan rurek, aby zapewnić ich odpowiednią wydajność. Ostatecznie, zrozumienie tych zasad jest kluczowe dla utrzymania efektywności systemu oraz dla zminimalizowania ryzyka awarii.

Pytanie 23

Substancją chłodzącą tuleję cylindryczną silnika głównego w systemie chłodzenia centralnego jest

A. woda pitna
B. paliwo olejowe
C. olej do smarowania
D. woda morska
Olej napędowy, woda morska oraz olej smarowy nie są odpowiednimi czynnikami chłodzącymi dla tulei cylindrowej silnika głównego. Użycie oleju napędowego jako chłodziwa jest niepraktyczne ze względu na jego właściwości. Olej napędowy ma niską zdolność do przewodzenia ciepła, co może prowadzić do przegrzewania się silnika oraz obniżenia jego efektywności. Woda morska, mimo że jest powszechnie używana w niektórych systemach chłodzenia, niesie ze sobą ryzyko korozji oraz osadzania się soli, co może prowadzić do uszkodzenia elementów silnika. Z kolei olej smarowy, choć skutecznie smaruje ruchome części silnika, nie jest zaprojektowany do odprowadzania ciepła na poziomie wymaganym w centralnych systemach chłodzenia. Zastosowanie nieodpowiednich czynników chłodzących może prowadzić do poważnych usterek, zwiększenia kosztów eksploatacji i obniżenia trwałości silnika. Dlatego ważne jest, aby w systemach chłodzenia stosować sprawdzone i odpowiednie dla danego zastosowania media, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 24

Z zamieszczonego fragmentu DTR silnika okrętowego wynika, że wartość graniczna temperatury wody chłodzącej tłoki, która uruchomi proces automatycznej redukcji obrotów silnika, wynosi

Dokumentacja techniczno-ruchowa silnika okrętowego
(fragment)
AlarmRedukcja obrotówWyłączenia
automatyczne
Miejsce pomiaruCiśnienie
bar
Temperatura
°C
Ciśnienie
bar
Temperatura
°C
Ciśnienie
bar
minminmaxminmaxmin
WODA ŚWIEŻAWoda chłodzenia
cylindrów
WLOT3,0652,52
WYLOT9095
Woda chłodząca
turbodoł.
WLOT
WYLOT8590
Woda chłodząca
wtryskiwacze
paliwa
WLOT2,570
WYLOT90
Woda chłodząca
tłoki
WLOT3,55032,5
WYLOT8085
Woda chłodząca
powietrze
doładowujące
WLOT25
WYLOT
A. 95°C
B. 90°C
C. 80°C
D. 85°C
Wybierając 80°C, 90°C, czy 95°C, można narazić silnik na poważne kłopoty podczas pracy. Z 80°C może się wydawać, że jest OK, ale zbyt niska wartość może nie uruchomić automatycznego systemu redukcji obrotów, a to prowadzi do ryzyka przegrzania. Natomiast 90°C czy 95°C to już za dużo, co może skończyć się awarią, a tego nie chcemy. Wydaje się, że wyższa temperatura mogłaby lepiej chłodzić, ale w praktyce to już nie jest zgodne z normami i zasadami inżynierii. W silnikach okrętowych musimy trzymać się specyfikacji producenta, a 85°C to jedyny sensowny wybór. Złe rozumienie tego może skończyć się tragicznie dla silnika i całej jednostki na morzu.

Pytanie 25

Najczęściej do przewozu wody słodkiej na jednostkach pływających wykorzystuje się pompę

A. wielotłoczkową
B. odśrodkową
C. zębatą
D. śrubową
Pompa odśrodkowa jest najczęściej stosowanym rozwiązaniem do transportu wody słodkiej na statkach ze względu na swoje właściwości hydrauliczne i efektywność. Działa na zasadzie wykorzystania siły odśrodkowej, co pozwala na uzyskanie wysokich wydajności przy relatywnie niskim zużyciu energii. Dzięki swojej konstrukcji, pompy odśrodkowe mogą transportować duże ilości cieczy na znaczne odległości, co jest kluczowe w kontekście morskim, gdzie przestrzeń jest ograniczona, a wymagania dotyczące efektywności są wysokie. Typowe zastosowania pomp odśrodkowych obejmują systemy chłodzenia, zasilania w wodę, a także procesy załadunku i rozładunku na statkach. Zgodnie z normami ISO i innymi standardami branżowymi, pompy odśrodkowe są często preferowane ze względu na ich niskie koszty eksploatacji oraz prostotę w utrzymaniu. Warto dodać, że ich zastosowanie pozwala na zwiększenie bezpieczeństwa operacji morskich i efektywne zarządzanie zasobami wodnymi na pokładzie.

Pytanie 26

W przypadku awarii systemu smarowania silnika okrętowego, pierwszym krokiem jest

A. wyłączenie silnika, aby zapobiec dalszym uszkodzeniom
B. wymiana filtra oleju
C. dodanie dodatkowego oleju
D. zwiększenie obrotów silnika
Inne podejścia sugerowane w pytaniach są niestety błędne, choć mogą wydawać się logiczne na pierwszy rzut oka. Na przykład wymiana filtra oleju bez wyłączenia silnika nie rozwiązuje natychmiast problemu braku smarowania. Jeśli silnik nadal pracuje, to każda sekunda bez smarowania może prowadzić do nieodwracalnych uszkodzeń. Sama wymiana filtra, choć ważna, jest czynnością konserwacyjną i powinna być przeprowadzana regularnie, a nie w momencie awarii. Dodanie dodatkowego oleju również nie jest odpowiednim działaniem w sytuacji awarii, ponieważ nie rozwiązuje to problemu źródłowego, jakim może być np. wyciek lub zablokowanie systemu smarowania. Bez wyłączenia silnika i zdiagnozowania problemu, dodatkowy olej może po prostu się zmarnować. Co więcej, zwiększenie obrotów silnika w takiej sytuacji to wręcz najgorsze możliwe rozwiązanie. Wyższe obroty tylko przyspieszają proces zużycia bez smarowania, a konsekwencje mogą być katastrofalne. To typowe błędne myślenie, że więcej obrotów równa się szybkiemu naprawieniu problemu, co jest dalekie od prawdy. W rzeczywistości, zwiększenie obrotów bez odpowiedniego smarowania może prowadzić do całkowitego zatarcia się silnika, co jest jednym z najgorszych scenariuszy, jakie mogą się wydarzyć na morzu.

Pytanie 27

Jakie z podanych danych powinno być notowane w Książce zapisów olejowych?

A. Ilość oleju smarowego wirowanego w ciągu doby
B. Ilość oleju napędowego załadowanego na statek
C. Lepkość oleju napędowego na wlocie do silnika
D. Dobowe zużycie oleju opałowego
Ilość pobranego na statek oleju napędowego musi być rejestrowana w Książce zapisów olejowych, ponieważ dokumentacja ta jest kluczowa dla zapewnienia bezpieczeństwa nawigacji oraz zgodności z przepisami ochrony środowiska. Przykład praktyczny może obejmować sytuację, w której jednostka pływająca musi wykazać, że olej napędowy używany w silnikach spełnia określone normy jakości i pochodzenia. Dobre praktyki branżowe wymagają, aby wszystkie operacje związane z pobraniem oleju były szczegółowo dokumentowane, co pozwala na monitorowanie zużycia paliwa oraz identyfikację ewentualnych nieprawidłowości. Zgodnie z regulacjami MARPOL i innymi standardami międzynarodowymi, rzetelne prowadzenie Książki zapisów olejowych jest niezbędne do kontroli wpływu działalności morskiej na środowisko. Prowadzenie takiej dokumentacji umożliwia również skuteczne zarządzanie zasobami oraz planowanie operacji na statku, co ma kluczowe znaczenie dla działalności armatorskiej.

Pytanie 28

Po zauważeniu wycieku pomiędzy powierzchniami w płytowym wymienniku ciepła należy zweryfikować, czy

A. uszczelka nie uległa uszkodzeniu
B. twardość wody chłodzącej nie jest zbyt wysoka
C. ciśnienie robocze nie jest zbyt niskie
D. wymiennik nie jest zapowietrzony
Uszczelki odgrywają kluczową rolę w zapewnieniu szczelności wymienników ciepła, a ich uszkodzenie może prowadzić do poważnych problemów, w tym przecieków. W przypadku wykrycia przecieku pomiędzy płytami wymiennika ciepła, pierwszym krokiem powinno być sprawdzenie stanu uszczelek. Zgodnie z normami branżowymi, uszczelki powinny być regularnie kontrolowane oraz wymieniane zgodnie z zaleceniami producenta. Przykładowo, uszczelki elastomerowe mogą stracić swoje właściwości elastomerowe z powodu działania wysokich temperatur, ciśnienia lub chemikaliów, co prowadzi do ich deformacji lub pęknięć. W praktyce, właściwe dobranie materiału uszczelki do medium roboczego oraz warunków pracy jest kluczowe dla długotrwałej szczelności. Dlatego regularne inspekcje oraz odpowiednia konserwacja uszczelek są niezbędne do utrzymania efektywności wymiennika ciepła oraz zapobiegania stratą energii. Utrzymanie dobrego stanu uszczelek nie tylko poprawia wydajność systemu, ale również minimalizuje ryzyko awarii.

Pytanie 29

Co jest głównym celem stosowania stabilizatorów w systemie energetycznym jednostki pływającej?

A. Zwiększenie zużycia energii
B. Obniżenie poziomu hałasu generatora
C. Zwiększenie prędkości ładowania akumulatorów
D. Redukcja wahań napięcia
Choć zwiększenie prędkości ładowania akumulatorów brzmi kusząco, to stabilizatory nie są zaprojektowane do tego celu. Ich zadaniem jest stabilizacja napięcia, co może pośrednio wpłynąć na bardziej efektywne ładowanie, ale nie bezpośrednio zwiększy prędkości ładowania. Z kolei idea, że stabilizatory mogłyby obniżać poziom hałasu generatora, jest błędna. Hałas generatora jest głównie związany z jego konstrukcją mechaniczną i sposobem montażu, a nie z fluktuacjami napięcia. Stabilizatory wpływają na parametry elektryczne, a nie na akustyczne. Co więcej, sugestia, że stabilizatory mogłyby zwiększać zużycie energii, jest odwrotnie proporcjonalna do ich faktycznej funkcji. Stabilizatory nie generują dodatkowego zużycia energii, lecz raczej optymalizują dystrybucję istniejącej, co pomaga w minimalizacji strat energii w systemie. Typowe błędy myślowe mogą wynikać z mylenia funkcji stabilizatorów z innymi urządzeniami elektrycznymi, takimi jak przetwornice czy regulatory, które faktycznie mogą wpływać na różne aspekty energetyczne, ale w inny sposób niż stabilizatory napięcia.

Pytanie 30

Który ze zdemontowanych elementów silnika głównego przedstawiono na rysunku?

Ilustracja do pytania
A. Króciec smarny.
B. Zawór wtryskowy.
C. Pompę wtryskową.
D. Praskę smarną.
Wybieranie innych elementów silnika, jak pompa wtryskowa czy króciec smarny, to dość spore nieporozumienie, jeśli chodzi o ich rolę w pracy silnika. Pompa wtryskowa, dla przykładu, tłoczy paliwo pod wysokim ciśnieniem do układu wtryskowego, więc to nie to samo, co robi zawór wtryskowy. Króciec smarny to z kolei część, która dostarcza olej do różnych miejsc w silniku, co też nie ma nic wspólnego z dozowaniem paliwa. A praska smarna? To element do smarowania części silnika, a nie zarządzania wtryskiem paliwa. Mylenie tych komponentów jest dużym błędem, który często wynika z niewiedzy o ich funkcjach i budowie. W silnikach spalinowych każdy z tych elementów ma swoją jasną rolę, a ich wzajemne zrozumienie jest naprawdę istotne do prawidłowej diagnostyki i naprawy. Mylenie zaworu wtryskowego z innymi częściami może prowadzić do poważnych błędów w analizie usterek, co później wpływa na wydajność i niezawodność silnika. Dlatego każdy, kto chce w tym zawodzie działać, powinien dobrze znać budowę i funkcje tych elementów.

Pytanie 31

W czasie wykonywania wachty mechanik odpowiedzialny za obsługę maszyn powinien zapisać w dzienniku maszynowym odczyty temperatury

A. wody chłodzącej silnik
B. powietrza atmosferycznego
C. wody sanitarnej
D. oleju smarnego w zbiorniku zapasowym
Podczas pełnienia wachty mechanik wachtowy powinien szczegółowo odnotowywać wartości temperatury wody chłodzącej silnik, ponieważ jest to kluczowy wskaźnik sprawności pracy silnika. Woda chłodząca odgrywa fundamentalną rolę w odprowadzaniu ciepła z silnika, co zapobiega jego przegrzaniu. W przypadku zbyt wysokiej temperatury wody chłodzącej mogą wystąpić poważne uszkodzenia silnika, co może prowadzić do kosztownych napraw oraz przestoju jednostki. Odnotowywanie tych wartości w dzienniku maszynowym pozwala na bieżąco monitorować stan silnika i szybkie reagowanie w razie nieprawidłowości. Praktyka ta jest zgodna z najlepszymi standardami branżowymi, które zalecają regularne pomiary i dokumentację parametrów pracy silników w celu zapewnienia ich maksymalnej wydajności i bezpieczeństwa. Zrozumienie i prawidłowe zarządzanie temperaturą wody chłodzącej jest zatem nie tylko kwestią zgodności z procedurami, ale również istotnym elementem efektywnego zarządzania eksploatacją jednostek pływających.

Pytanie 32

Filtry używane w instalacjach olejowych do eliminacji niewielkich metalowych produktów powstałych w wyniku tarcia to

A. absorpcjajne
B. koagulacyjne
C. magnetyczne
D. koalescencyjne
Filtry magnetyczne są skutecznym rozwiązaniem do usuwania drobnych metalowych zanieczyszczeń z instalacji olejowych. Działają na zasadzie przyciągania ferromagnetycznych cząstek, które mogą powstawać w wyniku zużycia elementów mechanicznych. Przykładem ich zastosowania są systemy hydrauliczne i olejowe w maszynach przemysłowych, gdzie zanieczyszczenia metaliczne mogą prowadzić do poważnych uszkodzeń. Dzięki zastosowaniu filtrów magnetycznych, możliwe jest znaczące wydłużenie żywotności oleju oraz elementów maszyny, co ma wpływ na efektywność operacyjną oraz obniżenie kosztów konserwacji. Filtry te są często stosowane w zgodzie z normami ISO 4406, które określają klasyfikację zanieczyszczeń w olejach przemysłowych, co pomaga w monitorowaniu ich jakości oraz efektywności filtracji. Warto również pamiętać, że filtry magnetyczne mogą być używane w różnych typach instalacji, w tym w systemach chłodzenia oraz smarowania, gdzie ich działanie przyczynia się do poprawy ogólnej niezawodności systemu.

Pytanie 33

Agregat pompowy przedstawiony na rysunku wyposażony jest w pompę

Ilustracja do pytania
A. nurnikową.
B. śrubową.
C. tłokową.
D. zębatą.
Pompa śrubowa, będąca odpowiedzią na to pytanie, charakteryzuje się unikalną konstrukcją, która umożliwia efektywne przetłaczanie cieczy o różnej lepkości. W agregacie pompowym, na którym oparty jest rysunek, widoczne są elementy konstrukcyjne charakterystyczne dla pomp śrubowych, takie jak śruby transportujące medium. Pompy te są często stosowane w przemyśle chemicznym oraz petrochemicznym, gdzie wymagana jest wysoka stabilność przepływu oraz minimalizacja pulsacji. W praktyce, pompy śrubowe są wykorzystywane do transportu olejów, cieczy o wysokiej lepkości, a także substancji o dużych cząsteczkach stałych. Ich konstrukcja pozwala na doskonałe dostosowanie do zmieniających się warunków pracy, co czyni je preferowanym wyborem w wielu zastosowaniach przemysłowych. Warto również zwrócić uwagę na standardy, takie jak ISO 9001, które podkreślają znaczenie jakości i efektywności w projektowaniu oraz wykonaniu tego typu urządzeń. W kontekście agregatów pompowych, dobrze zaprojektowana pompa śrubowa może znacząco zwiększyć wydajność procesu technologicznego.

Pytanie 34

W trakcie remontu w siłowni statku zaplanowano pomiar grubości ściany rurociągu wody słodkiej.
Mikrometr do wykonania tego pomiaru przedstawia zdjęcie oznaczone literą

A. B.
Ilustracja do odpowiedzi A
B. A.
Ilustracja do odpowiedzi B
C. D.
Ilustracja do odpowiedzi C
D. C.
Ilustracja do odpowiedzi D
Odpowiedzi A, C i D są niewłaściwe z kilku powodów, które wynikają z niepełnego zrozumienia zastosowań różnych typów mikrometrów. Mikrometr oznaczony literą A może być narzędziem przeznaczonym do pomiarów wewnętrznych, co sprawia, że jest nieodpowiedni do pomiaru grubości ściany rurociągu. Pomiar ten wymaga narzędzia, które bezpośrednio ocenia grubość, a mikrometr wewnętrzny nie dostarcza takich informacji. Z kolei mikrometry oznaczone literami C i D mogą reprezentować inne typy mikrometrów, takie jak mikrometry do pomiaru głębokości, których nie można zastosować do oceny grubości materiałów. Typowym błędem myślowym, prowadzącym do wyboru nieodpowiednich narzędzi, jest założenie, że wszystkie mikrometry są wymienne i można je używać zamiennie bez uwzględnienia ich specyficznych funkcji. W przypadku pomiarów inżynieryjnych, kluczowe jest zrozumienie, że każde narzędzie ma swoją dedykowaną funkcję, a dobór odpowiedniego narzędzia jest kluczowy dla uzyskania dokładnych wyników. Takie podejście jest zgodne z najlepszymi praktykami w branży i standardami, które nakładają obowiązek stosowania odpowiednich narzędzi w odniesieniu do specyficznych wymagań pomiarowych.

Pytanie 35

Na rysunku przedstawiono pompę

Ilustracja do pytania
A. śmigłową.
B. krążeniową.
C. diagonalną.
D. odśrodkową.
Pompy diagonalne, odśrodkowe i krążeniowe, mimo że są popularnymi rozwiązaniami w branży pomp, różnią się zasadniczo od pomp śmigłowych. Pompy odśrodkowe, na przykład, działają na zasadzie siły odśrodkowej, co oznacza, że płyn jest przemieszczany w wyniku obrotowego ruchu wirnika, ale ich konstrukcja i mechanika różnią się od charakterystycznego wirnika śmigłowego. Z kolei pompy diagonalne, które również wykorzystują wirnik, są skierowane głównie do zastosowań, gdzie wymagana jest większa wysokość podnoszenia, co nie jest typowe dla pomp śmigłowych. W przypadku pomp krążeniowych, ich działanie opiera się na obiegu cieczy w zamkniętym systemie, co również nie odpowiada zasadzie działania pomp śmigłowych. Typowe błędy myślowe, które prowadzą do wyboru niewłaściwej odpowiedzi, obejmują mylenie funkcji i zastosowań różnych rodzajów pomp, co może prowadzić do nieefektywności w projektach inżynieryjnych. Ważne jest, aby zrozumieć specyfikę i przeznaczenie każdej z tych pomp, aby skutecznie dobierać je do odpowiednich aplikacji. Wybór niewłaściwej pompy może skutkować nie tylko zwiększonymi kosztami operacyjnymi, ale również awariami systemu, co podkreśla konieczność gruntownego zapoznania się z tematyką pomp i ich zastosowań w przemyśle.

Pytanie 36

Jakie jest prawidłowe ciśnienie robocze w układzie hydrauliki siłowej na jednostce pływającej?

A. Zależy od specyfikacji technicznej jednostki
B. Zawsze 150 bar
C. Nie przekracza 100 bar
D. Zawsze 200 bar
Stwierdzenie, że ciśnienie w układzie hydrauliki siłowej zawsze wynosi 150 bar lub 200 bar, jest błędne, ponieważ ignoruje specyficzne wymagania i ograniczenia techniczne poszczególnych jednostek pływających oraz urządzeń. Ciśnienie robocze w układach hydraulicznych jest bardzo zróżnicowane i zależy od wielu czynników, takich jak typ urządzenia, jego przeznaczenie, a także wymagania stawiane przez producenta. Ustalanie stałej wartości ciśnienia dla wszystkich jednostek jest niepraktyczne i może prowadzić do problemów w eksploatacji, jak awarie lub niewydajna praca systemu. Również twierdzenie, że ciśnienie nigdy nie przekracza 100 bar, jest niepoprawne, ponieważ istnieje wiele układów, które wymagają ciśnienia znacznie przekraczającego tę wartość, aby zapewnić odpowiednią wydajność i funkcjonalność. Często popełnianym błędem jest założenie, że wszystkie układy hydrauliczne działają na podobnych parametrach, co może prowadzić do niewłaściwego projektowania systemów lub ich nieprawidłowej obsługi. Każdy układ hydrauliczny ma swoje unikalne wymagania, które muszą być dokładnie zrozumiane i uwzględnione podczas jego eksploatacji i konserwacji.

Pytanie 37

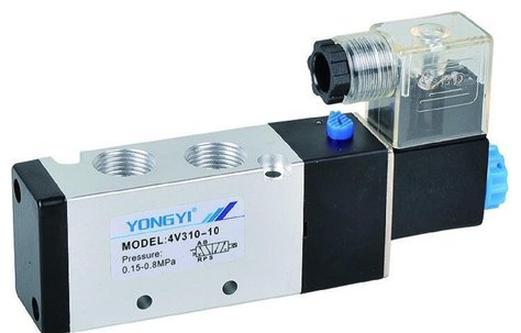

Który rodzaj zaworu układu pneumatycznego przedstawiono na rysunku?

Ilustracja do pytania
A. Zwrotny.
B. Rozdzielający.
C. Bezpieczeństwa.
D. Dławiący.
Zawór rozdzielający, który został przedstawiony na zdjęciu, to kluczowy element w systemach pneumatycznych. Jego głównym zadaniem jest kontrolowanie kierunku przepływu powietrza, co pozwala na skuteczne sterowanie ruchem siłowników i innych komponentów w układzie. Zawory tego typu, takie jak model 4V310-10, są często wykorzystywane w automatyce przemysłowej, gdzie wymagana jest precyzyjna kontrola nad procesem produkcyjnym. Typowe zastosowania zaworów rozdzielających obejmują systemy podawania materiałów, transport pneumatyczny oraz automatyzację linii produkcyjnych. Zawory te mają różne konfiguracje, co pozwala na dostosowanie ich do specyficznych potrzeb aplikacji. Wysoka niezawodność oraz łatwość w integracji z innymi elementami systemu to cechy, które sprawiają, że zawory rozdzielające są standardem w branży pneumatycznej i automatyce. Zgodność z normami, takimi jak ISO 4414, jest również kluczowa, aby zapewnić bezpieczeństwo i efektywność pracy układów pneumatycznych.

Pytanie 38

Na rysunku przedstawiono spoinę

Ilustracja do pytania
A. otworową.
B. brzegową.
C. czołową.
D. pachwinową.
Spoina pachwinowa jest kluczowa w procesie spawania, szczególnie w aplikacjach, gdzie elementy muszą być połączone pod kątem, co sprawia, że jest to jeden z najczęściej stosowanych typów spoin w konstrukcjach stalowych oraz w budownictwie. Spoina ta charakteryzuje się umiejscowieniem w kącie wewnętrznym, co zapewnia efektywne przenoszenie obciążeń i zwiększa wytrzymałość połączenia. Przykładem zastosowania spoiny pachwinowej może być połączenie dwóch belek w ramie stalowej, gdzie elementy łączone są pod kątem prostym. W zależności od specyfikacji projektu, standardy takie jak ISO 4063 oraz normy EN dotyczące spawania zalecają stosowanie spoin pachwinowych w miejscach, gdzie wymagane jest zwiększenie stabilności konstrukcji. Ponadto, metoda ta pozwala na uzyskanie estetycznych i trwałych spoin, co jest istotne w wielu zastosowaniach przemysłowych, w tym w budowie mostów czy innych konstrukcji inżynieryjnych.

Pytanie 39

Korzystając z informacji zawartych we fragmencie karty charakterystyki czynnika chłodniczego wskaż, które z wymienionych zagrożeń może wystąpić w przypadku pojawienia się wysokiego stężenia tego gazu spowodowanego rozszczelnieniem się zbiornika z gazem w pomieszczeniu zamkniętym.

Karta charakterystyki czynnika chłodniczego
(fragment)

4   PIERWSZA POMOC

Wdychanie
W wysokich stężeniach może spowodować uduszenie. Objawy obejmują utratę zdolności ruchowych/przytomności. Ofiara może nie być świadoma, że się dusi. Zabezpieczając się izolującym aparatem oddechowym przenieść ofiarę do nieskażonego obszaru. Utrzymywać ofiarę w cieple i spokoju. Wezwać lekarza. W przypadku zaniku oddechu zastosować sztuczne oddychanie.

Spożycie
Spożycie nie jest uważane za potencjalną drogę narażenia.

5   POSTĘPOWANIE W PRZYPADKU POŻARU

Szczególne zagrożenia
Narażenie na działanie ognia może spowodować rozerwanie/wybuch pojemnika. Niepalny.

Niebezpieczne produkty spalania
Pod wpływem działania ognia, poprzez termiczny rozkład mogą wytworzyć się następujące toksyczne lub żrące opary:
Fluorowodór, Ditlenek węgla.

Właściwe środki gaśnicze
Mogą być stosowane wszystkie znane środki gaśnicze.

Szczególne metody
Jeżeli to możliwe, zatrzymać wypływ produktu. Usunąć pojemnik z miejsca zagrożenia i chłodzić wodą z bezpiecznego miejsca.

Środki ochrony indywidualnej dla strażaków
W zamkniętych pomieszczeniach stosować izolujące aparaty oddechowe.

6   POSTĘPOWANIE W PRZYPADKU NIEZAMIERZONEGO UWOLNIENIA DO ŚRODOWISKA

Środki ochrony osobistej
Ewakuować obszar. Przy wchodzeniu w obszar stosować izolujący aparat oddechowy chyba, że stwierdzono, iż atmosfera jest bezpieczna. Zapewnić odpowiednią wentylację powietrza.

Środki ostrożności w odniesieniu do środowiska
Zapobiegać przedostawaniu się do kanalizacji, piwnic, zagłębień terenu oraz innych miejsc, gdzie gromadzenie się produktu może być niebezpieczne. Próbować zatrzymać wyciek.

Metody oczyszczania
Obszar zagrożenia podać wentylacji.

A. Uduszenie się osoby przebywającej w pomieszczeniu.
B. Zatrucie pokarmowe osoby przebywającej w pomieszczeniu.
C. Wydzielanie się łatwopalnych oparów i ich samozapłon.
D. Uwalnianie żrących oparów.
Błędne odpowiedzi, takie jak uwalnianie żrących oparów, wydzielanie się łatwopalnych oparów i ich samozapłon, czy też zatrucie pokarmowe, nie mają uzasadnienia w kontekście zagrożeń związanych z wysokim stężeniem czynnika chłodniczego w zamkniętym pomieszczeniu. W przypadku czynnika chłodniczego, jego duszące działanie jest bezpośrednio związane z obniżeniem poziomu tlenu, co prowadzi do ryzyka uduszenia. Uwalnianie żrących oparów jest problemem związanym z innymi substancjami chemicznymi, które mogą występować w różnych kontekstach przemysłowych, ale nie jest charakterystyczne dla czynnika chłodniczego. Z kolei łatwopalność oparów może być związana z niektórymi rodzajami gazów, jednak w przypadku omawianego czynnika, jego działanie jest głównie aspołeczne. Zatrucie pokarmowe w kontekście czynników chłodniczych jest całkowicie nieadekwatne, ponieważ dotyczy ono spożycia zanieczyszczonej żywności, a nie ekspozycji na substancje chemiczne. Kluczowym błędem myślowym jest mylenie zagrożeń chemicznych i ich skutków; zrozumienie specyfiki działania czynników chłodniczych oraz ich właściwości jest istotne dla właściwego reagowania w sytuacjach awaryjnych i zapewnienia bezpieczeństwa w miejscu pracy.

Pytanie 40

Jakie maksymalne zaolejenie po oczyszczeniu może mieć woda zaolejona, aby mogła zostać usunięta za burtę statku morskiego w rejonach, gdzie jest to dozwolone?

A. 25 ppm
B. 35 ppm
C. 15 ppm
D. 5 ppm
Odpowiedź 15 ppm jest prawidłowa, ponieważ zgodnie z międzynarodowymi normami, takimi jak MARPOL (Międzynarodowa Konwencja o Zapobieganiu Zanieczyszczeniu Morza przez Statki), maksymalna dopuszczalna wartość zaolejenia w wodach morskich, po oczyszczeniu wody z oleju, wynosi 15 ppm (cząsteczek na milion). Oznacza to, że po oczyszczeniu woda może zawierać tylko tę ilość oleju, co ma na celu ochronę ekosystemów morskich przed zanieczyszczeniem. Przykładowo, statki wyposażone w systemy oczyszczania oleju, takie jak separator oleju, muszą być w stanie zapewnić, że poziom oleju w wodzie wydalanej za burtę nie przekroczy tego limitu. Praktyczne zastosowanie tej normy jest kluczowe w codziennej działalności armatorów i operatorów statków, którzy są zobowiązani do przestrzegania wymogów ochrony środowiska, aby uniknąć poważnych sankcji prawnych oraz utraty reputacji. Dobre praktyki obejmują regularne szkolenie załogi w zakresie procedur zarządzania odpadami oraz monitorowanie wydajności systemów oczyszczania, aby zapewnić zgodność z obowiązującymi przepisami.
