Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik mechanik
  • Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
  • Data rozpoczęcia: 9 czerwca 2026 07:34
  • Data zakończenia: 9 czerwca 2026 07:47

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

Jakie jest przyspieszenie oddziałujące na obiekt poruszający się ruchem jednostajnie zmiennym, jeśli w ciągu 5 sekund jego prędkość zmieniła się z 10 m/s na 25 m/s?

A. 5 m/s2
B. 10 m/s2
C. 2 m/s2
D. 3 m/s2
Przy analizie błędnych odpowiedzi na to pytanie często występuje mylenie przyspieszenia z innymi parametrami ruchu, takimi jak prędkość czy siła. Przyspieszenie, definiowane jako zmiana prędkości w jednostce czasu, nie może być mylone z bezwzględną wartością prędkości. Dlatego odpowiedzi 2 m/s², 10 m/s² i 5 m/s² są wynikiem nieprawidłowej analizy. Na przykład, wartość 2 m/s² mogłaby wynikać z błędnego podzielenia zmiany prędkości 15 m/s przez nieodpowiedni czas, co sugeruje nieprawidłowe zrozumienie zastosowania wzoru na przyspieszenie. Z kolei 10 m/s² sugeruje, że zmiana prędkości miała miejsce w czasie krótszym niż 1,5 sekundy, co jest fizycznie niemożliwe w kontekście podanych danych. Warto też zauważyć, że 5 m/s², chociaż bliższe rzeczywistemu przyspieszeniu, wynika z błędnego obliczenia, które nie uwzględnia rzeczywistej zmiany prędkości w zadanym czasie. W każdym przypadku popełniane błędy myślowe często opierają się na niepoprawnym zrozumieniu dynamiki ruchu, co prowadzi do nieprawidłowego stosowania wzorów fizycznych. W praktyce, kluczowe jest, aby przed podjęciem obliczeń, dokładnie określić warunki ruchu oraz stosować właściwe wzory, co jest zgodne z dobrymi praktykami w inżynierii i fizyce.

Pytanie 2

Informacje dotyczące procesu produkcji koła zębatego oraz oznaczeń stanowisk pracy znajdują się

A. w karcie technologicznej
B. na rysunku złożeniowym przekładni
C. w dokumentacji techniczno-ruchowej
D. w instrukcji obsługi przekładni
Karta technologiczna to naprawdę ważny dokument, jeśli chodzi o produkcję koła zębatego. Zawiera wszystkie te ważne szczegóły, takie jak technologie produkcji czy oznaczenia stanowisk pracy. W niej nie tylko opisujemy proces, ale też podajemy parametry obróbcze, jakie narzędzia potrzebujemy i w jakiej kolejności ma to wszystko przebiegać. W praktyce karta technologiczna jest super pomocna dla inżynierów i operatorów, bo dzięki niej mogą dobrze zaplanować i zoptymalizować produkcję. Kiedy inżynierowie pracują nad projektem przekładni, często sięgają po karty technologiczne, żeby wszystko było zgodne z normami ISO i innymi standardami. Dzięki temu mamy nie tylko lepszą jakość produktu, ale też większą efektywność i mniejsze koszty. Dobrze przygotowana karta technologiczna pozwala każdemu pracownikowi zrozumieć, co ma robić na każdym etapie produkcji, a to jest kluczowe dla utrzymania płynności w procesie.

Pytanie 3

Proces elektrolityczny wytwarzania cienkowarstwowych powłok metalowych odpornych na korozję to

A. oksydowanie
B. trawienie
C. platerowanie
D. galwanizacja
Galwanizacja to taki sposób, który pozwala na nakładanie cienkich warstw metalu przez elektryczność. W praktyce, chodzi o to, że w specjalnym roztworze, metal, który chcemy nałożyć, działa jak katoda, a ten, na który go nakładamy, to anoda. To dość istotna metoda, szczególnie w przemyśle, bo używa się jej, żeby chronić stal przed rdzą. Na przykład, często pokrywa się stal miedzią lub niklem, co nie tylko sprawia, że jest bardziej odporna na korozję, ale też ładniej wygląda. Galwanizacja ma sporo zastosowań – od samochodów, gdzie zabezpiecza się różne części, po elektronikę, bo chroni przed wilgocią i innymi nieprzyjemnościami środowiska. Warto wiedzieć, że są normy, jak ISO 9227, które mówią, jak oceniać, jak dobrze te powłoki chronią przed korozją.

Pytanie 4

Rodzaj połączenia mechanicznego, który pozwala na precyzyjne ustawienie osi oraz zmniejszenie nacisków jednostkowych, to połączenie

A. gwintowe
B. kołkowe
C. wpustowe
D. wielowypustowe
Połączenie wielowypustowe jest idealnym rozwiązaniem, gdy zależy nam na precyzyjnym osiowaniu elementów oraz zmniejszeniu nacisków jednostkowych. Tego rodzaju połączenie charakteryzuje się współdziałaniem wielu wypustów i odpowiadających im gniazd, co prowadzi do równomiernego rozkładu sił. Przykładem zastosowania połączeń wielowypustowych mogą być mechanizmy przeniesienia napędu w pojazdach, gdzie wymagana jest wysoka odporność na obciążenia oraz zachowanie precyzji wymiarowej. Standardy inżynieryjne, takie jak ISO 7755, dostarczają wytycznych dotyczących projektowania takich połączeń, co pozwala na uzyskanie optymalnych właściwości mechanicznych. W praktyce, połączenia te są często stosowane w przemyśle maszynowym, gdzie kluczowe jest, aby komponenty były łatwe do montażu i demontażu, a jednocześnie zapewniały wysoką stabilność i dokładność. Dobrze zaprojektowane połączenia wielowypustowe minimalizują ryzyko uszkodzenia elementów, co jest szczególnie istotne w przypadku pracy w trudnych warunkach eksploatacyjnych.

Pytanie 5

Głównym pierwiastkiem stopowym stali szybkotnących jest

A. nikiel.
B. wolfram.
C. chrom.
D. mangan.
Wybór chromu, niklu lub manganu jako głównego składnika stopowego stali szybkotnących jest błędny, ponieważ każdy z tych pierwiastków ma inne właściwości i zastosowania. Chrom, chociaż powszechnie używany w stali nierdzewnej, nie ma kluczowego wpływu na poprawę twardości w wysokotemperaturowych warunkach, które są niezbędne w narzędziach skrawających. W przypadku niklu, jego główną funkcją jest zwiększenie odporności na korozję oraz wpływ na plastyczność stali, co czyni go bardziej odpowiednim dla stali konstrukcyjnych, a nie dla stali szybkotnących, które muszą charakteryzować się dużą twardością i sztywnością. Mangan, z drugiej strony, jest dodawany w celu poprawy wytrzymałości oraz hartowności stali, jednak również nie jest odpowiedni jako kluczowy składnik stali szybkotnących. Główne błędy myślowe związane z tą tematyką obejmują mylenie funkcji dodatków stopowych i ich wpływu na właściwości materiału. Należy pamiętać, że stal szybkotnąca wymaga specyficznych cech, które można osiągnąć głównie dzięki obecności wolframu, co podkreśla konieczność znajomości odmiennych zastosowań różnych pierwiastków w kontekście ich roli w metalurgii. W praktyce, projektowanie narzędzi skrawających czy innych produktów z stali szybkotnących powinno opierać się na zrozumieniu właściwości oferowanych przez każdy składnik stopowy, co jest kluczowe dla ich efektywności i trwałości.

Pytanie 6

Sprzęt przeznaczony do transportu ładunków na krótkie dystanse w sposób nieciągły (podnoszenie, przesuwanie, opuszczanie), gdzie ruch powrotny zazwyczaj jest bez obciążenia to

A. przenośniki taśmowe
B. palety transportowe
C. dźwignice
D. wózki widłowe
Palety ładunkowe są używane do transportu towarów, ale nie są urządzeniami, które przenoszą ładunki w sposób przerywany. Stanowią one raczej platformy, na których można układać różne produkty. Wózki, takie jak wózki widłowe czy platformowe, również nie odpowiadają definicji dźwignic, ponieważ ich główną rolą jest przemieszczanie towarów na krótkich dystansach, a nie ich podnoszenie i opuszczanie. Choć wózki mogą mieć funkcje podnoszenia, ich ruch powrotny zazwyczaj nie jest jałowy, co różni je od dźwignic. Przenośniki, z kolei, służą do ciągłego transportu materiałów i ładunków, a ich konstrukcja nie jest dostosowana do przerywanego podnoszenia czy opuszczania. Warto również zauważyć, że dźwignice, w przeciwieństwie do wszystkich wymienionych rozwiązań, są zaprojektowane z myślą o dużych obciążeniach, co wymaga przestrzegania rygorystycznych norm bezpieczeństwa. Wybór niewłaściwego urządzenia do transportu ładunków często wynika z braku zrozumienia ich funkcji oraz zastosowań, co może prowadzić do nieefektywności i zwiększonego ryzyka w miejscu pracy.

Pytanie 7

Na rysunku przedstawiono połączenie nitowe

Ilustracja do pytania
A. nakładkowe jednorzędowe.
B. nakładkowe wielorzędowe.
C. zakładkowe wielorzędowe.
D. zakładkowe jednorzędowe.
Analiza pozostałych opcji wskazuje na istotne nieporozumienia dotyczące klasyfikacji połączeń nitowych. Zakładkowe wielorzędowe, będące jedną z odpowiedzi, sugeruje, że nity są rozmieszczone w więcej niż jednym rzędzie, co wprowadza błąd w kontekście przedstawionej ilustracji. W rzeczywistości, zastosowanie wielu rzędów nitów zwiększa wytrzymałość połączenia, jednak w omawianym przypadku mamy do czynienia z pojedynczym rzędem, co nie pozwala na zakwalifikowanie go jako wielorzędowe. Natomiast odpowiedź mówiąca o nakładkowych połączeniach jednorzędowych również jest nieprawidłowa, ponieważ termin "nakładkowe" odnosi się do innego typu połączenia, w którym blachy są położone na sobie, ale niekoniecznie w jednym rzędzie. Połączenia nakładkowe charakteryzują się innym schematem rozmieszczenia nitów, zazwyczaj w dwóch lub więcej rzędach. Warto podkreślić, że błędne zrozumienie pojęć zakładkowych oraz nakładkowych może prowadzić do niewłaściwego doboru technologii i materiałów w praktyce inżynieryjnej, co w konsekwencji wpływa na bezpieczeństwo i stabilność konstrukcji. Niezrozumienie tych różnic może być skutkiem braku znajomości standardów branżowych oraz dobrych praktyk w zakresie łączenia elementów konstrukcyjnych.

Pytanie 8

Połączenie przedstawione na rysunku stosuje się do montażu

Ilustracja do pytania
A. łożysk.
B. tulei ślizgowych.
C. kół zębatych.
D. piast.
Odpowiedź 'kół zębatych' jest trafna, bo to właśnie połączenie wpustowe, które widzimy na rysunku, jest typowym rozwiązaniem przy montażu kół zębatych na wałach. Dzięki temu połączeniu, moment obrotowy przenoszony jest skutecznie z wału na koło zębate, co jest naprawdę istotne w wielu mechanizmach, jak na przykład w przekładniach czy w napędach. W praktyce, takie połączenie pojawia się w różnych dziedzinach, jak motoryzacja czy maszyny przemysłowe, gdzie dokładność i niezawodność to podstawa. Wpusty są też robione zgodnie z normami, co pozwala na zapewnienie stabilności i wytrzymałości całego zestawu. Dobrym przykładem zastosowania tego typu połączenia może być skrzynia biegów, gdzie koła zębate są mocowane do wałów, co pozwala na przenoszenie napędu na różne osie w pojazdach. Z perspektywy inżynierskiej, korzystanie z połączeń wpustowych daje pewność, że projekt będzie efektywny i trwały.

Pytanie 9

Na zdjęciu przedstawiono

Ilustracja do pytania
A. frezarkę pionową.
B. honownicę do otworów.
C. wiertarkę stojakową.
D. tokarkę karuzelową.
Wybór wiertarki stojakowej to dobry ruch, bo ma kilka cech, które ją wyróżniają. To narzędzie ma pionowe ustawienie wrzeciona, a to sprawia, że idealnie nadaje się do wiercenia otworów w różnych materiałach, od drewna po metal. Dodatkowo, możliwość regulacji wysokości stołu daje więcej kontroli nad pracą, co przydaje się, jeśli zależy nam na precyzji. Wiertarki stojakowe są często używane w produkcji, gdzie dokładność ma spore znaczenie. Z mojego doświadczenia, jeśli chcesz, żeby wszystko pasowało jak trzeba, to to narzędzie naprawdę się przydaje i jest zgodne z tym, co mówi się o najlepszych praktykach w obróbce skrawaniem.

Pytanie 10

Zamontowanie tulei w korpusie oraz jej zabezpieczenie przed obracaniem, a następnie przystosowanie tulei do czopa wału poprzez rozwiercanie i weryfikację owalności, stanowi metodę montażu łożysk?

A. ślizgowych dzielonych
B. ślizgowych niedzielonych
C. tocznych poprzeczno-wzdłużnych
D. tocznych wzdłużnych
Wybór odpowiedzi dotyczących łożysk ślizgowych dzielonych, tocznych wzdłużnych lub poprzeczno-wzdłużnych jest niepoprawny z kilku powodów. Łożyska dzielone charakteryzują się możliwością łatwego montażu i demontażu poprzez podział na dwie lub więcej części, co nie jest zgodne z opisanym procesem, który dotyczy tulei wtłaczanej w korpus bez podziału. W przypadku łożysk tocznych wzdłużnych i poprzeczno-wzdłużnych, konstrukcja tych łożysk opiera się na elementach tocznych, takich jak kulki czy wałki, które zmniejszają tarcie i umożliwiają przenoszenie dużych obciążeń, jednak ich montaż i charakterystyka różnią się od opisanego w pytaniu. Elementy toczne nie wymagają wtłaczania tulei, a ich montaż często opiera się na precyzyjnym dopasowaniu komponentów. Typowym błędem myślowym w tym przypadku jest mylenie procesów montażowych oraz zastosowań różnych typów łożysk. W praktyce, wybór odpowiedniego łożyska zależy od specyficznych wymagań aplikacji, a niewłaściwe zrozumienie tego zagadnienia może prowadzić do problemów z wydajnością lub trwałością maszyn, co jest istotne w kontekście norm i dobrych praktyk branżowych, takich jak ISO 281 dotycząca łożysk tocznych.

Pytanie 11

Wałek ułożyskowany za pomocą łożyska tocznego baryłkowego dwurzędowego przedstawia rysunek oznaczony literą

A. A.
Ilustracja do odpowiedzi A
B. D.
Ilustracja do odpowiedzi B
C. C.
Ilustracja do odpowiedzi C
D. B.
Ilustracja do odpowiedzi D
Wybór odpowiedzi spoza opcji "C" może wynikać z nieporozumienia dotyczącego budowy i funkcji różnych typów łożysk. Odpowiedzi "A", "B" i "D" mogą odnosić się do innych typów łożysk, takich jak łożyska kulkowe czy walcowe, które różnią się zasadniczo od łożysk baryłkowych. Łożyska kulkowe, na przykład, składają się z jednego rzędu kulek i są stosowane w aplikacjach o niższych obciążeniach, co nie zapewnia stabilności przy dużych obciążeniach radialnych i osiowych. Odpowiedzi te mogą również odzwierciedlać błędne zrozumienie zasady działania łożysk tocznych, które są projektowane do przenoszenia obciążeń poprzez ruch toczny, co jest fundamentalne dla ich wydajności. W kontekście inżynieryjnym, ignorowanie właściwości łożysk baryłkowych może prowadzić do niewłaściwego doboru komponentów, co w efekcie może wpłynąć na wydajność całego systemu maszynowego. Ponadto, nieprawidłowe rozpoznanie typu łożyska może skutkować problemami z kompatybilnością przy projektowaniu maszyn, co jest niezgodne z dobrymi praktykami inżynieryjnymi oraz normami jakości, takimi jak ISO czy DIN. Dlatego kluczowe jest zrozumienie, że każde łożysko ma swoje unikalne zastosowania i właściwości, które powinny być odpowiednio dobierane do specyficznych wymagań projektowych.

Pytanie 12

Rysunek przedstawiający zasadnicze działanie urządzenia z uproszczeniami w sposób symboliczny to rysunek

A. złożeniowy
B. wykonawczy
C. schematyczny
D. montażowy
Rysunki montażowe, złożeniowe i wykonawcze różnią się od schematycznych pod względem celu i szczegółowości. Rysunek montażowy przedstawia sposób, w jaki poszczególne elementy są składane w całość, często z uwzględnieniem sekwencji działań potrzebnych do ich połączenia. Błędem jest myślenie, że rysunek montażowy może zastąpić schematyczny; podczas gdy montażowy koncentruje się na procesie, schematyczny skupia się na funkcjonowaniu i interakcji elementów. Z kolei rysunek złożeniowy ukazuje wszystkie elementy składające się na dany system, ale niekoniecznie pokazuje ich działanie – raczej jest to widok kompletny, a nie analityczny. Rysunki wykonawcze z kolei są najbardziej szczegółowe, dostarczając informacje dotyczące wymiarów oraz materiałów, które mają być użyte. W sytuacjach, gdy wymagana jest analiza działania systemu, schematyczny rysunek jest kluczowy, ponieważ umożliwia zrozumienie zasady działania, co jest fundamentalne dla inżynierów i projektantów. Ignorowanie tej różnicy może prowadzić do nieporozumień w projektowaniu oraz trudności w realizacji projektów.

Pytanie 13

Utrzymanie kadłuba obrabiarki polega na

A. uzupełnieniu uszkodzonych powłok lakierniczych
B. nałożeniu powłok kompozytowych
C. przeprowadzeniu miedziowania galwanicznego
D. nałożeniu kompozytów metalożywowych
Twoje uzupełnienie dotyczące naprawy lakieru kadłuba obrabiarki jest jak najbardziej trafne. Konserwacja tego elementu jest naprawdę ważna, bo nie tylko wpływa na wygląd maszyny, ale też chroni ją przed rdzą oraz innymi szkodliwymi czynnikami. Regularne poprawki powłok lakierowych są kluczowe, żeby maszyny mogły długo działać, bo są narażone na różne chemikalia i wibracje. Jak używasz dobrych jakościowo lakierów i stosujesz się do zaleceń producenta, to zdecydowanie zwiększasz odporność kadłuba na uszkodzenia. W branży CNC, gdzie precyzja i estetyka mają duże znaczenie, zadbanie o lakier to nieodłączna część codziennej konserwacji, a to z kolei odbija się na wizerunku firmy i jakości produkcji. Nie zapominaj, że standardy ISO 9001 mocno akcentują znaczenie dbałości o jakość, a to wszystko ma związek z odpowiednią konserwacją sprzętu.

Pytanie 14

Przekładnia, która daje możliwość bezstopniowej zmiany przełożenia, to

A. zębata ślimakowa
B. zębata planetarna
C. łańcuchowa
D. cierna
Przekładnia zębata ślimakowa, choć często stosowana w różnych aplikacjach, nie jest w stanie zapewnić bezstopniowej zmiany przełożenia. Jej działanie opiera się na zębatkach, które wchodzą w interakcję w sposób skokowy, co oznacza, że zmiana przełożenia jest ograniczona do z góry określonych wartości. Z kolei przekładnia łańcuchowa, używana głównie w rowerach i motocykalach, również nie umożliwia bezstopniowej zmiany przełożenia, a jej działanie opiera się na zębatkach i ogniwach łańcucha, co skutkuje skokowymi zmianami przełożenia. Można tu zauważyć typowy błąd myślowy, polegający na myleniu przekładni umożliwiających regulację prędkości z tymi, które oferują płynne przełożenia. Przekładnia zębata planetarna, choć jest bardziej wszechstronna i może oferować różne przełożenia, również działa na zasadzie zębatek, co ogranicza jej możliwości w kontekście bezstopniowej regulacji. Ostatecznie, wiele osób nie zdaje sobie sprawy, że przy wyborze odpowiedniej przekładni kluczowe jest zrozumienie, jak różne typy przekładni działają i jakie są ich ograniczenia. Dlatego ważne jest, aby przy podejmowaniu decyzji inżynieryjnych, korzystać z wiedzy na temat różnych systemów i ich zastosowań, aby uniknąć nieporozumień i błędów w projektowaniu.

Pytanie 15

Rysunek przedstawia

Ilustracja do pytania
A. wielowypust.
B. klin.
C. wpust pryzmatyczny.
D. sworzeń.
Wpust pryzmatyczny to naprawdę ważny element w maszynach, który ma sporo zastosowań w inżynierii. Jego główne zadanie to przenoszenie momentu obrotowego między dwoma częściami maszyny, co jest kluczowe w układach napędowych. Swoim kształtem idealnie pasuje do rowka w innych elementach, więc zapobiega ich przesuwaniu się. W praktyce spotykamy je w przemyśle motoryzacyjnym, maszynowym i w produkcji różnych urządzeń, gdzie dokładne połączenia są na wagę złota. Z tego, co wiem, używanie wpustów pryzmatycznych zgadza się z normami jakościowymi i bezpieczeństwa, więc nie ma co tego lekceważyć. Zrozumienie, jak działają te wpusty, naprawdę pomaga inżynierom projektować wydajniejsze i bardziej niezawodne systemy mechaniczne.

Pytanie 16

Przedstawiony na rysunku przyrząd stosuje się w celu

Ilustracja do pytania
A. pomiaru szczelin i przerw między elementami.
B. określania skoku gwintów rurowych.
C. sprawdzania dokładności mikrometrów.
D. pomiaru promieni łuków zewnętrznych.
Przyrząd zaprezentowany na zdjęciu to zestaw szczelinomierzy, który jest kluczowym narzędziem w precyzyjnych pomiarach inżynieryjnych i mechanicznych. Jego głównym celem jest pomiar szczelin oraz przerw między różnymi elementami, co jest niezwykle istotne w wielu zastosowaniach, takich jak montaż maszyn, kontrola jakości oraz inżynieria mechaniczna. Szczelinomierze składają się z płaskich, cienkich listew o zróżnicowanej grubości, co pozwala na precyzyjne dopasowanie do mierzonych przestrzeni. Umożliwia to nie tylko pomiar, ale także ocenę stanu technicznego złożonych konstrukcji, co jest zgodne z najlepszymi praktykami branżowymi. Wiele standardów przemysłowych, takich jak ISO, nakłada wymagania dotyczące precyzji pomiarów, a stosowanie szczelinomierzy stanowi istotny krok w zapewnieniu tych norm. Dzięki nim można wykrywać niepożądane luzowania, które mogą wpływać na działanie maszyn, co podkreśla ich praktyczną użyteczność w codziennej pracy inżyniera.

Pytanie 17

Zgodnie z przedstawionym schematem, śruby należy dokręcać w następującej kolejności:

Ilustracja do pytania
A. 1,2,3,4,5,6
B. 1,2,3,6,5,4
C. 1,4,2,5,3,6
D. 2,5,4,1,3,6
Dokręcanie śrub w sekwencji krzyżowej, tak jak podałeś w odpowiedzi "2,5,4,1,3,6", to naprawdę dobry wybór. Dzięki temu rozkład sił na elementy konstrukcyjne jest bardziej równomierny. To ważne, bo pomaga zmniejszyć ryzyko, że coś się odkształci lub pęknie. W wielu branżach, szczególnie w motoryzacji, gdzie części muszą wytrzymać duże obciążenia, krzyżowe dokręcanie stało się standardem. Dzięki temu elementy są bardziej stabilne i mogą dłużej służyć. Co więcej, to podejście daje lepszą kontrolę nad momentem dokręcania, zwłaszcza gdy mamy do czynienia z różnymi materiałami. Zdarza się, że inżynierowie korzystają z różnych narzędzi, żeby precyzyjnie dokręcić wszystko w odpowiedniej kolejności — to naprawdę kluczowe dla trwałości konstrukcji.

Pytanie 18

Podaj zasady prawidłowego złożenia przekładni zębatej walcowej jednostopniowej.

A. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić maksymalnie 0,1 mm
B. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić od 0,1 mm do 0,15 mm
C. Osie kół są do siebie równoległe, a odległość między osiami kół wynosi połowę sumy średnic podziałowych kół
D. Osie kół są umiejscowione w jednej płaszczyźnie, a odległość między osiami wynosi połowę sumy średnic podziałowych kół
Osie kół przekładni zębatej walcowej jednostopniowej muszą być do siebie równoległe, co jest istotne dla prawidłowej pracy układu. Wiele osób może błędnie zakładać, że osie mogą leżeć w jednej płaszczyźnie, co w rzeczywistości może prowadzić do nadmiernego zużycia zębów z powodu niewłaściwego zgrania. Przykładowo, bicie promieniowe kół, które według niektórych odpowiedzi może wynosić do 0,1 mm, jest zbyt dużym odchyleniem w kontekście precyzyjnych przekładni, co może wpłynąć negatywnie na ich działanie i wydajność. Właściwie zaprojektowana przekładnia powinna mieć bicia promieniowe znacząco mniejsze, aby zminimalizować drgania i zwiększyć żywotność. Odległość osi równa połowie sumy średnic podziałowych kół jest fundamentalną zasadą, która zapewnia optymalne dopasowanie zębów, co jest kluczowe w kontekście norm jakościowych w branży, takich jak ISO 6336. Ignorowanie tego aspektu może prowadzić do katastrofalnych skutków w postaci uszkodzenia komponentów i wysokich kosztów napraw. W przypadku przekładni zębatej, precyzyjne ustawienie osi oraz minimalizacja bicia są kluczowe dla zapewnienia efektywności energetycznej, co jest nie tylko korzystne ekonomicznie, ale także istotne z perspektywy zrównoważonego rozwoju technologii mechanicznych.

Pytanie 19

Na rysunku przedstawiono

Ilustracja do pytania
A. łożysko kulkowe.
B. filtr rurkowy.
C. wałek z gwintem tocznym.
D. uzwojenie silnika.
Wałek z gwintem tocznym to naprawdę ważny element w mechanice, zwłaszcza w inżynierii. Jego konstrukcja, zwłaszcza ten gwint, świetnie przekształca ruch obrotowy w liniowy. To jest przydatne w automatyzacji i robotyce, gdzie precyzja ma znaczenie. Używa się takich wałków w różnych urządzeniach – na przykład do podnoszenia czy przesuwania rzeczy, a nawet w mechatronice. No i jest to ważne w systemach, które wymagają dokładnego pozycjonowania. Często pojawiają się w napędach elektrycznych czy mechanizmach CNC. Standardy ISO 3408, które się tym zajmują, zapewniają jakość i dokładność tych elementów. Uważam, że dobrze jest znać zastosowanie wałków z gwintem tocznym, bo dla inżynierów projektujących zaawansowane maszyny to kluczowe!

Pytanie 20

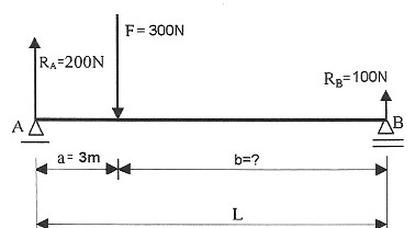

Ile wynosi odległość "b" belki przedstawionej na rysunku, przy której układ pozostanie w równowadze?

Ilustracja do pytania
A. 1 m
B. 6 m
C. 2 m
D. 9 m
W przypadku błędnych odpowiedzi ważne jest zrozumienie, dlaczego obliczenia prowadzące do takich wyników są niewłaściwe. Wiele osób może początkowo sądzić, że zmniejszenie odległości b do 2 m, 9 m lub 1 m sprawi, iż belka pozostanie w równowadze. Jednakże, w rzeczywistości, takie podejścia ignorują podstawowe zasady dotyczące momentów sił. Na przykład, jeżeli przyjmiemy 2 m jako wartość b, moment siły obciążającej belkę nie będzie równy momentowi reakcji w punkcie A, co prowadzi do obrotu belki wokół tego punktu. Podobnie, wartości 9 m i 1 m prowadzą do nieprawidłowego rozkładu sił, co skutkuje niemożnością osiągnięcia stanu równowagi. W kontekście projektów inżynieryjnych, każdy błąd w obliczeniach momentów może mieć poważne konsekwencje, takie jak uszkodzenie konstrukcji lub zagrożenie bezpieczeństwa. Właściwe zrozumienie równowagi momentów jest kluczowe, aby zapobiec takim błędom. Dlatego każdy inżynier powinien być dobrze zaznajomiony z koncepcją równowagi i umieć poprawnie obliczać wartości momentów, co zwykle jest kluczowym elementem w projektowaniu budowli zgodnie z obowiązującymi standardami inżynieryjnymi.

Pytanie 21

Cechą określającą skład paliwa w silniku spalinowym, jest

A. współczynnik efektywności spalania
B. współczynnik nadmiaru powietrza
C. temperatura procesu spalania
D. energetyczność paliwa
Wybór innych odpowiedzi na to pytanie wskazuje na niedostateczne zrozumienie kluczowych aspektów procesu spalania w silnikach spalinowych. Współczynnik sprawności spalania odnosi się do efektywności przekształcania energii chemicznej paliwa w energię mechaniczną, ale nie opisuje bezpośrednio składu mieszanki paliwo-powietrze. Wartość opałowa paliwa, choć istotna, określa tylko ilość energii, jaką można uzyskać ze spalania danego paliwa, a nie jej skład. Z kolei temperatura spalania odnosi się do warunków, w których zachodzi proces spalania, a nie do składu mieszanki. Często błędnie zakłada się, że te terminy są ze sobą powiązane i mogą zastępować pojęcie współczynnika nadmiaru powietrza, co prowadzi do nieporozumień. W rzeczywistości, to współczynnik nadmiaru powietrza jest kluczowy dla zrozumienia, jak zrównoważona jest mieszanka i jak wpływa to na emisję oraz osiągi silnika. Zrozumienie tych pojęć jest niezbędne, aby właściwie analizować i optymalizować pracę silników spalinowych, co jest nie tylko istotne z perspektywy inżynieryjnej, ale także z punktu widzenia ochrony środowiska i efektywności energetycznej.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 23

Na którym rysunku przedstawiono połączenie kołkowe spoczynkowe styczne?

A. B.
Ilustracja do odpowiedzi A
B. D.
Ilustracja do odpowiedzi B
C. C.
Ilustracja do odpowiedzi C
D. A.
Ilustracja do odpowiedzi D
Wybór nieprawidłowej odpowiedzi na pytanie dotyczące połączenia kołkowego spoczynkowego stycznego może wynikać z błędnego zrozumienia jego podstawowych właściwości. Kołek spoczynkowy styczny charakteryzuje się tym, że tworzy kontakt z otworem w sposób jednopunktowy, co pozwala na uzyskanie stabilnego połączenia bez luzów. Odpowiedzi, które sugerują inne opcje, mogą przedstawiać połączenia, które nie spełniają tych wymogów. Na przykład, rysunki mogą przedstawiać kołki, które nie są umiejscowione zgodnie z zasadą jednopunktowego styku, co prowadzi do powstawania luzów i potencjalnych uszkodzeń w aplikacjach mechanicznych. Typowe błędy myślowe mogą obejmować mylenie połączenia spoczynkowego stycznego z innymi rodzajami połączeń, takimi jak połączenia luźne czy śrubowe, które mają zupełnie inne zastosowania i wymagania dotyczące tolerancji. Właściwe zrozumienie różnic między tymi połączeniami jest kluczowe dla projektowania i analizy układów mechanicznych. Dlatego ważne jest, aby w praktyce inżynieryjnej uwzględniać zasady i standardy, takie jak normy ISO, które precyzują wymagania dotyczące wykonania i tolerancji dla różnych typów połączeń.

Pytanie 24

Największe ryzyko uszkodzenia wzroku występuje podczas

A. zgrzewania garbowego
B. nitowania na gorąco
C. spawania elektrycznego
D. lutowania lutem twardym
Odpowiedź 'spawanie elektryczne' jest prawidłowa, ponieważ podczas tego procesu występuje intensywne promieniowanie elektromagnetyczne, w tym promieniowanie UV oraz intensywne źródło światła. Te czynniki mogą powodować poważne uszkodzenia wzroku, takie jak oparzenia rogówki, a także długoterminowe problemy zdrowotne, w tym zaćmę. Podczas spawania wytwarzane są także iskry i metalowe odpryski, które mogą dostawać się do oczu, prowadząc do urazów mechanicznych. Dlatego w kontekście bezpieczeństwa pracowników, stosowanie odpowiednich osłon oczu, takich jak przyciemniane maski spawalnicze, jest niezbędne. Zgodnie z normami BHP, każdy spawacz powinien być wyposażony w odpowiednią odzież ochronną oraz zabezpieczenia wzroku, co jest kluczowe dla minimalizacji ryzyka. Przykładem dobrych praktyk może być regularne szkolenie pracowników w zakresie ochrony oczu oraz wdrażanie procedur awaryjnych w przypadku wystąpienia urazów. Znajomość tych zasad jest fundamentalna dla zachowania zdrowia i bezpieczeństwa w środowisku pracy związanym ze spawaniem.

Pytanie 25

Do montażu konstrukcji stalowej należy użyć po 100 sztuk śrub, nakrętek i podkładek zgodnie z przyjętym zestawieniem. Jaki będzie koszt zakupu tych materiałów, jeżeli 1 kg materiałów kosztuje 10 zł?

MateriałMasa 1000 szt w kg
Śruba M8x4023
Nakrętka M85
Podkładka2
A. 300 zł
B. 3 zł
C. 3 000 zł
D. 30 zł
Jak patrzę na odpowiedzi, które były błędne, to widzę, że wynika to z braku zrozumienia, jak liczyć masę i ceny materiałów budowlanych. Odpowiedzi takie jak 3 000 zł, 3 zł czy 300 zł pokazują, że były duże pomyłki w obliczeniach. Na przykład, jeśli ktoś podał 3 000 zł, to można się zastanawiać, czy nie pomylił się z jednostkami masy, bo to poważny błąd w praktyce. Z drugiej strony, odpowiedź 300 zł sugeruje, że ktoś źle oszacował masę lub ceny. Często pojawia się też problem z jednostkami – przy liczeniu kosztów zawsze trzeba pamiętać, żeby trzymać się kilogramów, a nie sztuk. Takie niedopatrzenia mogą prowadzić do złych wniosków, a w projektach budowlanych to już nie przechodzi. W takich zadaniach ważne są zarówno umiejętności matematyczne, jak i zrozumienie, jak różne elementy wpływają na całkowity koszt. To jest naprawdę kluczowe dla efektywnego zarządzania projektami i redukcji ryzyka finansowego.

Pytanie 26

Które urządzenie transportowe przedstawiono na rysunku?

Ilustracja do pytania
A. Cięgnik z łańcuchem sworzniowym.
B. Przenośnik z łańcuchem sworzniowym.
C. Przenośnik z łańcuchem ogniwowym.
D. Cięgnik z łańcuchem ogniwowym.
Odpowiedź 'Cięgnik z łańcuchem ogniwowym' jest poprawna, ponieważ urządzenie przedstawione na rysunku charakteryzuje się dużym hakiem oraz łańcuchem, który wykonany jest z ogniw. W praktyce cięgniki z łańcuchem ogniwowym są powszechnie stosowane w przemyśle do podnoszenia oraz transportu ciężkich ładunków. Ogniwa w łańcuchu umożliwiają mu elastyczność i wytrzymałość, co jest niezbędne w trudnych warunkach eksploatacyjnych. W branży budowlanej oraz magazynowej, cięgniki te są standardem przy operacjach związanych z dźwiganiem i przesuwaniem materiałów. Dzięki swojej konstrukcji, cięgniki z łańcuchem ogniwowym są w stanie przenosić znaczne obciążenia, co czyni je nieocenionym narzędziem w logistyce oraz transporcie. Zastosowanie takich urządzeń w zgodzie z dobrymi praktykami branżowymi zapewnia bezpieczeństwo oraz efektywność operacyjną w miejscu pracy.

Pytanie 27

Wskaż zapis wartości parametru chropowatości, który opisuje najgładszą powierzchnię.

A. Ra 0,20
B. Ra 3,20
C. Ra 1,60
D. Ra 0,80
Odpowiedź Ra 0,20 jest właściwa, ponieważ wskaźnik chropowatości Ra (średnia arytmetyczna chropowatości) określa gładkość powierzchni, a niższe wartości Ra oznaczają gładsze powierzchnie. W przypadku Ra 0,20 mówimy o wyjątkowo gładkiej powierzchni, co jest kluczowe w zastosowaniach wymagających wysokiej precyzji, takich jak branża lotnicza, medyczna czy elektronika. Na przykład, w produkcji elementów do silników lotniczych, gdzie aerodynamika ma ogromne znaczenie, stosuje się materiały o niskim Ra, aby zminimalizować opory powietrza. Standard ISO 4287 definiuje metody pomiaru chropowatości, a pomiar Ra jest powszechnie akceptowany w wielu branżach, co czyni go kluczowym wskaźnikiem w procesie produkcji. Dlatego warto zwracać uwagę na te wartości, aby zapewnić odpowiednią jakość produktów i spełnić oczekiwania klientów.

Pytanie 28

Blacharnia funkcjonuje w systemie dwuzmianowym przez 5 dni w tygodniu. Na każdej zmianie zatrudnionych jest 6 pracowników, którzy pracują efektywnie przez 7 godzin. Każdy z pracowników produkuje 10 elementów z jednego arkusza blachy, a norma czasowa na wykonanie jednego elementu wynosi 0,5 godziny. Ile arkuszy blachy jest konsumowanych przez zakład w ciągu tygodnia pracy?

A. 84 arkuszy
B. 48 arkuszy
C. 96 arkuszy
D. 24 arkusze
Aby obliczyć ilość arkuszy blachy zużywanych przez zakład blacharski w ciągu tygodnia, należy najpierw określić całkowitą liczbę elementów produkowanych przez wszystkich pracowników w ciągu jednego dnia. Zakład pracuje w systemie dwuzmianowym, co oznacza, że w ciągu jednego dnia pracuje 12 pracowników (6 na każdej zmianie). Każdy z nich pracuje 7 godzin, co daje łącznie 84 godziny pracy dziennie (12 pracowników * 7 godzin). Przy normie produkcji wynoszącej 0,5 godziny na element, można wyprodukować 168 elementów w ciągu jednego dnia (84 godziny / 0,5 godziny na element). W ciągu pięciu dni pracy, zakład wyprodukuje 840 elementów (168 elementów dziennie * 5 dni). Ponieważ każdy arkusz blachy pozwala na wyprodukowanie 10 elementów, to aby określić ilość arkuszy blachy, dzielimy 840 przez 10, co daje 84 arkusze blachy. Taki sposób obliczeń jest zgodny z najlepszymi praktykami zarządzania produkcją, które opierają się na precyzyjnych analizach wydajności i efektywności pracy.

Pytanie 29

Na korozję wewnątrz cylindra siłownika pneumatycznego największy wpływ wywiera

A. działanie siłownika w zbyt wysokiej temperaturze
B. użytkowanie siłownika w wilgotnym otoczeniu
C. awaria osuszacza powietrza w systemie pneumatycznym
D. zanieczyszczenie filtra ssawnego sprężarki
Wiesz co, uszkodzenie osuszacza powietrza w systemie pneumatycznym to naprawdę istotna sprawa, jeśli chodzi o korozję w cylindrze siłownika. Osuszacze są super ważne, bo pomagają pozbyć się nadmiaru wilgoci z powietrza sprężonego, a to jest kluczowe dla prawidłowego działania całego systemu. Jeśli wilgoć zostanie, to zacznie się kondensować w cylindrze, a to prowadzi do korozji metalowych elementów. A to z kolei wpływa nie tylko na to, jak siłownik działa, ale też na jego trwałość. Na przykład, osuszacze adsorpcyjne, które często są w użyciu w przemyśle, naprawdę robią robotę, gdy potrzebujemy super jakości powietrza. Warto pamiętać, żeby regularnie sprawdzać i konserwować osuszacze, bo to pomaga uniknąć uszkodzeń i zapewnia, że system działa jak należy. Tego typu działania na pewno zwiększają efektywność i obniżają koszty eksploatacji, bo mniej problemów z sprzętem to lepsza sprawa.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 31

Starzenie się ekonomiczne (moralne) sprzętu jest związane z

A. wygaśnięciem okresu gwarancyjnego
B. wystąpieniem uszkodzeń, których naprawa jest zbyt kosztowna
C. spadkiem wartości sprzętu podczas użytkowania
D. wprowadzeniem na rynek nowych, lepszych urządzeń tego samego rodzaju
Starzenie ekonomiczne (moralne) urządzeń odnosi się do sytuacji, w której wartość rynkowa urządzenia maleje nie z powodu jego fizycznego zużycia, ale z powodu pojawienia się nowych, lepszych modeli na rynku. W miarę rozwoju technologii, nowe urządzenia często oferują lepsze parametry, większą efektywność energetyczną oraz nowoczesne funkcje, które mogą znacząco zwiększyć wartość użytkową. Przykładowo, jeśli na rynku pojawi się nowa generacja smartfonów z zaawansowanymi funkcjami fotograficznymi i lepszą wydajnością, starsze modele, nawet jeśli są w dobrym stanie technicznym, mogą stracić na wartości. W kontekście zarządzania majątkiem trwałym, przedsiębiorstwa powinny regularnie analizować swoje zasoby i planować ich wymianę, aby uniknąć strat wynikających z moralnego starzenia się. Dobrą praktyką jest również wprowadzanie do przedsiębiorstwa strategii dotyczących cyklu życia produktu, co pozwala na bardziej świadome podejmowanie decyzji o inwestycjach w nowe technologie.

Pytanie 32

Który sposób przemieszczania tokarki rewolwerowej w obrębie zakładu do miejsca montażu nie jest możliwy do zastosowania?

A. Suwnica, do której jest podwieszona maszyna
B. Wózek, na którym urządzenie opiera się na wałkach
C. Specjalna platforma
D. Przetaczanie na wałkach
Niepoprawna odpowiedź sugeruje, że wózek, na którym maszyna spoczywa na rolkach, może być zastosowany do transportu tokarki rewolwerowej wewnątrz zakładu. W rzeczywistości, tego typu rozwiązania mogą być nieodpowiednie z powodu dużej wagi i rozmiaru tokarki. Tokarki rewolwerowe, ze względu na swoje skomplikowane mechanizmy oraz wrażliwe elementy konstrukcyjne, wymagają transportu z zachowaniem szczególnej ostrożności. W przypadku zastosowania wózka na rolkach, istnieje ryzyko, że rolki mogą nie zapewnić wystarczającej stabilności, co może prowadzić do niekontrolowanego przesunięcia maszyny. Ponadto, podczas transportu na rolkach, może dojść do uszkodzenia podłoża, zwłaszcza jeśli jest ono wrażliwe na dużą siłę nacisku. Z technicznego punktu widzenia, transport maszyn o dużej masie powinien odbywać się na stabilnych platformach, które rozkładają ciężar równomiernie i eliminują ryzyko przewrócenia się lub przesunięcia transportowanej maszyny. W branży inżynieryjnej, takie praktyki są zgodne z wytycznymi dotyczącymi transportu ciężkiego sprzętu, które nakładają duży nacisk na bezpieczeństwo i efektywność operacyjną. Dobre praktyki wskazują, że korzystanie z suwnic lub specjalistycznych platform transportowych jest zawsze preferowane, ponieważ minimalizuje ryzyko uszkodzeń i zapewnia większą kontrolę nad procesem transportu.

Pytanie 33

Na którym rysunku przedstawiono efekt działania korozji wżerowej?

A. C.
Ilustracja do odpowiedzi A
B. D.
Ilustracja do odpowiedzi B
C. B.
Ilustracja do odpowiedzi C
D. A.
Ilustracja do odpowiedzi D
Korozja wżerowa to zjawisko, które objawia się powstawaniem wąskich, głębokich zagłębień na powierzchni materiału, co można zaobserwować na rysunku B. Tego typu korozja najczęściej występuje w warunkach, gdzie materiał jest narażony na działanie elektrolitów, co prowadzi do lokalizacji reakcji korozji w niewielkich obszarach. Zjawisko to jest szczególnie niebezpieczne, ponieważ początkowo może być niezauważalne, a jego skutki mogą prowadzić do znacznego osłabienia struktury materiału. Przykładem zastosowania wiedzy na temat korozji wżerowej są branże takie jak przemysł chemiczny czy nawigacyjny, gdzie odpowiednie dobranie materiałów odpornych na korozję oraz stosowanie powłok ochronnych jest kluczowe. Stosowanie standardów, takich jak ISO 12944 dotyczących ochrony przed korozją, może znacznie zwiększyć trwałość konstrukcji oraz urządzeń. Właściwe rozpoznanie i zrozumienie korozji wżerowej pozwala na wczesne działania prewencyjne, które mogą zapobiec kosztownym naprawom i przestojom.

Pytanie 34

W przypadku intensywnych krwawień z ran na dolnych częściach kończyn, aby zatrzymać krwotok, przede wszystkim poszkodowanemu należy

A. założyć opatrunek uciskowy.
B. wyczyścić ranę.
C. natychmiast unieść kończynę powyżej poziomu serca.
D. wezwać pomoc medyczną.
Uniesienie kończyny powyżej poziomu serca jest kluczowym działaniem w przypadku obfitych krwawień, szczególnie w dolnych częściach rąk i nóg. To działanie ma na celu zmniejszenie ciśnienia krwi w uszkodzonej okolicy, co pomaga spowolnić krwawienie. Kiedy kończyna jest podniesiona, grawitacja wspomaga powrót krwi do serca, co może przyczynić się do ograniczenia przepływu krwi w miejscu urazu. W praktyce, uniesienie kończyny powinno być połączone z innymi metodami tamowania krwawienia, jak na przykład zastosowaniem opatrunku uciskowego. Zgodnie z wytycznymi organizacji zajmujących się pierwszą pomocą, takich jak Czerwony Krzyż, pierwsza pomoc w przypadkach krwawień powinna być kompleksowa i obejmować zarówno fizyczne zabezpieczenie rany, jak i wsparcie w postaci wezwania profesjonalnej pomocy medycznej. Dodatkowo, istotne jest, aby nie wykonywać innych działań, takich jak dezynfekcja rany, przed zatamowaniem krwawienia, ponieważ może to prowadzić do dalszego krwawienia i pogorszenia stanu pacjenta.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 36

Zdarzenie losowe, które sprawia, że obiekt przestaje być w pełni sprawny na czas określony lub na stałe, a jego stan zmienia się na częściowo sprawny lub całkowicie niesprawny, określane jest jako

A. starzenie obiektu
B. uszkodzenie obiektu
C. zużycie obiektu
D. niewydolność obiektu
Niewydolność obiektu często mylona jest z uszkodzeniem, jednak nie odnosi się do konkretnego zdarzenia losowego, a raczej do stanu, w którym obiekt nie jest w stanie działać zgodnie z przewidzianymi normami. Takie zrozumienie wprowadza w błąd, ponieważ niewydolność może być spowodowana wieloma czynnikami, niekoniecznie związanymi z uszkodzeniem mechanicznym. Starzenie obiektu to proces naturalny, wynikający z upływu czasu, który może wpływać na wydajność, ale niekoniecznie prowadzi do nagłego uszkodzenia. Zużycie obiektu jest innym terminem, który odnosi się do postępującej degradacji spowodowanej długotrwałym użytkowaniem, a nie jednorazowym zdarzeniem. W związku z tym, błędne jest przyjmowanie tych terminów jako synonimów uszkodzenia. Prawidłowe zrozumienie różnicy między uszkodzeniem a innymi stanami technicznymi jest kluczowe w zarządzaniu eksploatacją obiektów, ponieważ pozwala na skuteczniejsze planowanie działań konserwacyjnych oraz alokację odpowiednich zasobów. W praktyce, brak rozróżnienia tych terminów może prowadzić do nieefektywnego zarządzania i zwiększenia ryzyka awarii, co w dłuższej perspektywie negatywnie wpływa na bezpieczeństwo oraz rentowność operacji.

Pytanie 37

Jaki opis odnosi się do dostosowania maszyny do realizacji określonych procesów technologicznych?

A. Cicha praca
B. Ochrona przed przeciążeniem
C. Odporność na wibracje
D. Odpowiedni zakres regulacji
Odporność na drgania, cichobieżność i zabezpieczenie przed przeciążeniem to ważne cechy maszyn, ale nie są one bezpośrednio związane z ich przystosowaniem do konkretnych zadań. Odporność na drgania może być kluczowa dla stabilności, ale sama w sobie nie wpływa na możliwość regulacji parametrów. Cichobieżność, choć istotna dla komfortu, to też nie jest kluczowa, jeśli chodzi o dostosowanie do operacji. Zabezpieczenie przed przeciążeniem jest oczywiście ważne dla ochrony maszyny, ale też nie wpływa bezpośrednio na to, jak można regulować operacje. Te błędne przekonania mogą prowadzić do mylnego wrażenia, że cechy konstrukcyjne są ważniejsze niż funkcjonalność maszyn. W inżynierii produkcji, kluczowe jest, żeby maszyny mogły dostosować się do różnych warunków pracy i wymagań, co wymaga odpowiedniego zakresu regulacji. Musimy rozumieć różnicę między właściwościami maszyny a jej zdolnością do przystosowania się do technologii, żeby skutecznie projektować procesy produkcyjne.

Pytanie 38

Na schemacie przenośnika pneumatycznego do transportu materiałów sypkich wentylator ssący oznaczono cyfrą

Ilustracja do pytania
A. 4
B. 1
C. 3
D. 2
Wentylator ssący w przenośniku pneumatycznym do transportu materiałów sypkich, oznaczony cyfrą 4, odgrywa kluczową rolę w systemie transportowym. Jego zadaniem jest generowanie podciśnienia, które umożliwia zasysanie materiałów sypkich z punktu załadunku do przenośnika. Wentylatory ssące charakteryzują się specyficzną konstrukcją, z łopatkami ukierunkowanymi w odpowiedni sposób, co pozwala na efektywne przemieszczanie powietrza oraz materiałów. W praktyce zastosowanie wentylatorów ssących można zobaczyć w przemyśle farmaceutycznym, spożywczym oraz chemicznym, gdzie precyzyjne transportowanie proszków czy granulatów jest kluczowe dla procesów produkcyjnych. Zgodnie z normami branżowymi, wentylatory te powinny być odpowiednio dobrane do rodzaju transportowanego materiału oraz długości i średnicy rurociągu, aby zapewnić optymalną wydajność i minimalizować ryzyko zatorów. Wiedza na temat wentylatorów ssących jest niezbędna dla inżynierów zajmujących się projektowaniem i utrzymaniem systemów transportu pneumatycznego.

Pytanie 39

Przedstawiony znak graficzny, umieszczony na urządzeniu elektrycznym

Ilustracja do pytania
A. informuje o konieczności stosowania rękawic izolacyjnych przy eksploatacji urządzenia.
B. informuje o konieczności zasilania urządzenia obniżonym napięciem.
C. potwierdza bezpieczeństwo użytkowania urządzenia.
D. ostrzega przed niebezpieczeństwem ze strony urządzenia.
Znak graficzny CE, który widnieje na urządzeniu, jest oznaczeniem potwierdzającym zgodność produktu z wymaganiami prawnymi Unii Europejskiej. Oznacza to, że producent przeprowadził odpowiednie procedury oceny zgodności i potwierdził, że jego produkt spełnia normy dotyczące bezpieczeństwa, zdrowia i ochrony środowiska. Dzięki temu konsumenci mogą być pewni, że urządzenie, które zamierzają nabyć, zostało przebadane i spełnia ustalone standardy. Zastosowanie oznaczenia CE jest niezbędne dla produktów wprowadzanych na rynek europejski, w tym elektroniki użytkowej, czego przykładem mogą być sprzęty AGD, narzędzia elektryczne czy urządzenia IT. W praktyce, oznaczenie CE jest istotnym elementem budującym zaufanie konsumentów oraz pomagającym w podjęciu decyzji zakupowej. Znajomość znaczenia tego znaku jest kluczowa dla każdego, kto korzysta z urządzeń elektrycznych, aby uniknąć potencjalnych zagrożeń związanych z ich użytkowaniem.

Pytanie 40

Montaż spoczynkowych połączeń wielowypustowych nie jest realizowany przy użyciu

A. specjalnych narzędzi
B. podgrzewania wałka
C. podgrzewania piasty
D. prasy śrubowej
Montaż spoczynkowych połączeń wielowypustowych może być mylnie postrzegany jako proces, który można wykonać przy użyciu różnych metod podgrzewania, jednakże nie każda z nich jest właściwa. Podgrzewanie piasty, na przykład, często nie przynosi oczekiwanych rezultatów, ponieważ może prowadzić do rozszerzenia elementu w sposób, który nie ułatwia montażu, a wręcz może generować dodatkowe napięcia i nieprawidłowości w geometrii połączenia. Nieodpowiednie podejście polegające na podgrzewaniu piasty może prowadzić do deformacji materiału i obniżenia jego wytrzymałości. Ponadto, wykorzystanie specjalnych przyrządów w kontekście montażu spoczynkowych połączeń wielowypustowych jest również niewłaściwym wyborem, ponieważ, chociaż przyrządy te mogą być użyteczne w innych procesach, nie zapewniają one odpowiedniego dopasowania ani wymaganego luzu montażowego. Użycie prasy śrubowej jest natomiast często mylone z procesem montażu połączeń wielowypustowych, jednakże ta metoda nie jest optymalna, ponieważ może skutkować nadmiernym naciskiem na elementy, co może prowadzić do ich uszkodzenia lub niewłaściwego osadzenia. Kluczowym błędem myślowym jest przekonanie, że jakiekolwiek podgrzewanie czy mechaniczne wspomaganie montażu wystarczy, by uzyskać trwałe połączenie; w rzeczywistości, każdy z tych procesów musi być starannie dobrany w kontekście specyfikacji materiałowych oraz wymagań montażowych, aby uniknąć niekorzystnych skutków w późniejszym użytkowaniu elementów.
