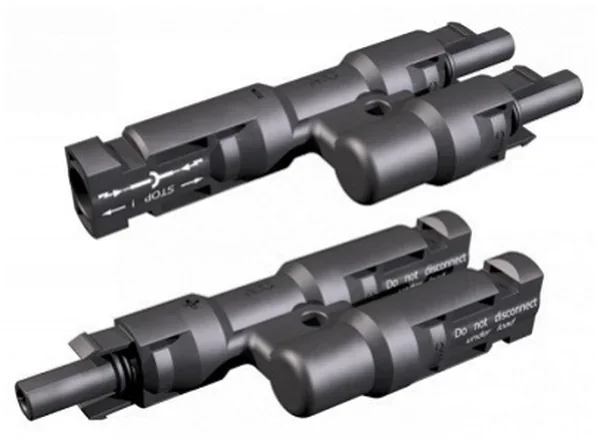

Którą złączkę należy zastosować do naprawy uszkodzonego przewodu fotowoltaicznego?
A.
Twoja odpowiedź
B.
D.
C.
Poprawna odpowiedź. Złączka MC4, wskazana w odpowiedzi A, jest powszechnie stosowanym rozwiązaniem w systemach fotowoltaicznych. Jej konstrukcja zapewnia solidne połączenia, odporne na czynniki atmosferyczne, takie jak deszcz, wiatr czy zmiany temperatury. Dzięki zastosowaniu materiałów odpornych na promieniowanie UV oraz korozję, złączki MC4 charakteryzują się długowiecznością i niezawodnością, co jest kluczowe w aplikacjach, gdzie ciągłość produkcji energii jest priorytetem. Przykładowo, w dużych instalacjach solarnych, każdy element systemu, w tym złączki, musi spełniać rygorystyczne normy jakości, aby zminimalizować ryzyko awarii. Zastosowanie złączek MC4 do naprawy uszkodzonego przewodu fotowoltaicznego nie tylko przywraca funkcjonalność systemu, ale również zapewnia bezpieczeństwo użytkowania. Warto również pamiętać o odpowiednich narzędziach do montażu złączek, co wpływa na jakość połączenia i jego odporność na uszkodzenia mechaniczne.
Pytanie 2Strzał
Korzystając z nomogramu oblicz jaka będzie strata ciśnienia w przewodzie słonecznej instalacji grzewczej o średnicy 22 x 1 mm i długości 10 m, jeżeli strumień objętości czynnika solarnego wynosi 5 dm3/min.
A. 7 hPa
Poprawna odpowiedź
B. 0,7 hPa
C. 2 hPa
Twoja odpowiedź
D. 0,2 hPa
Niepoprawna odpowiedź. Jak się przyjrzysz niepoprawnym odpowiedziom, to widać, że często wynikają one z błędnych założeń. Wiele osób może myśleć, że długość przewodu nie ma znaczenia dla strat ciśnienia, a to nieprawda. Straty ciśnienia w systemach grzewczych są ściśle związane z długością przewodu. Często też ludzie mylą jednostki, co prowadzi do złych obliczeń. Na przykład, przekształcenie strumienia objętości z dm³/min na m³/s wymaga precyzji, a pominięcie tego kroku potrafi mocno zaburzyć wyniki. Czasem nie bierzemy pod uwagę takich rzeczy jak lepkość cieczy czy temperatura, które wpływają na przewodność i straty ciśnienia. Zrozumienie tych rzeczy jest kluczowe, żeby zaprojektować działającą instalację grzewczą. W praktyce, ignorowanie tych czynników prowadzi do nieefektywności i wyższych kosztów energii, co na pewno nie jest w porządku, jeśli mówimy o dobrych praktykach w inżynierii.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz B.22-SG-22.01).
Pytanie 3
Na podstawie obrazu modułu fotowoltaicznego uzyskanego z kamery termowizyjnej przedstawionego na rysunku można stwierdzić
A. powstanie gorącego punktu Hot-Spot.
Twoja odpowiedź
B. że moduł jest nieuszkodzony.
C. delaminację warstwy EVA.
D. żółknięcie warstwy EVA.
Poprawna odpowiedź. Odpowiedź wskazująca na powstanie gorącego punktu Hot-Spot jest poprawna, ponieważ analiza obrazu z kamery termograficznej ujawnia obszar o wyraźnie podwyższonej temperaturze. Gorące punkty mogą pojawiać się w wyniku uszkodzenia komórek słonecznych, niepełnej uszczelki czy innych nieprawidłowości, które prowadzą do lokalnych spadków wydajności. W kontekście efektywności systemów fotowoltaicznych, detekcja gorących punktów jest kluczowa, ponieważ mogą one prowadzić do trwałego uszkodzenia modułów, a w skrajnych przypadkach do pożaru. Regularne monitorowanie za pomocą kamer termograficznych jest zalecaną praktyką w branży, co pozwala na wczesne wykrywanie problemów, a tym samym na podjęcie działań naprawczych. Ponadto, zgodnie z normami IEC 61215 i IEC 61730, producent powinien dążyć do minimalizacji ryzyka powstania gorących punktów poprzez odpowiednie projektowanie i testowanie modułów. Dlatego umiejętność interpretacji obrazów termograficznych jest niezbędna dla specjalistów zajmujących się instalacjami fotowoltaicznymi.
Pytanie 4
Wszystkie przeprowadzone przeglądy oraz naprawy instalacji fotowoltaicznej powinny być zapisane w
A. dokumentacji technicznej
B. protokole odbioru instalacji
C. instrukcji obsługi i eksploatacji
D. karcie gwarancyjnej
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź dotycząca karty gwarancyjnej jako miejsca do odnotowywania przeglądów i napraw instalacji fotowoltaicznej jest prawidłowa, ponieważ dokumentacja ta jest kluczowym elementem zapewniającym prawidłowe funkcjonowanie systemu oraz ochraniającym interesy właściciela instalacji. Karta gwarancyjna powinna zawierać szczegółowe informacje na temat wykonanych przeglądów, napraw oraz ewentualnych modyfikacji, co jest niezbędne do zachowania gwarancji producenta. Przykładem praktycznego zastosowania tej wiedzy jest sytuacja, w której użytkownik zgłasza usterkę i chce skorzystać z gwarancji. W takim przypadku, brak aktualizacji w karcie gwarancyjnej może skutkować odmową serwisu. Ponadto, zgodnie z normami branżowymi, regularne przeglądy instalacji powinny być dokumentowane, co pozwala na monitorowanie jej stanu technicznego oraz zapewnia długotrwałą efektywność energetyczną. Dbanie o odpowiednią dokumentację ma również znaczenie dla przyszłej sprzedaży instalacji, ponieważ potencjalny nabywca z pewnością zainteresuje się historią serwisową oraz stanem technicznym systemu.
Pytanie 5
Efektywność słonecznej instalacji grzewczej o łącznej powierzchni kolektorów wynoszącej 10 m2, którą napromieniowano mocą 800 W/m2 i która generuje ciepło z wydajnością 0,24 MJ/min, jest równa
A. 35%
B. 20%
C. 50%
Poprawna odpowiedź
D. 65%
Twoja odpowiedź
Niepoprawna odpowiedź. Warto zauważyć, że niepoprawne odpowiedzi mogą wynikać z niewłaściwego zrozumienia obliczeń związanych ze sprawnością systemów grzewczych. Na przykład, przyjęcie wartości 35% lub 20% jako odpowiedzi może być wynikiem zaniżonego oszacowania wydajności systemu, co jest niezgodne z aktualnymi normami w dziedzinie technologii odnawialnych źródeł energii. Typowe błędy myślowe, które mogą prowadzić do takich wyników, obejmują brak uwzględnienia całkowitej mocy napromieniowania oraz niepoprawne przeliczenie wydajności na jednostki mocy. Kolejne nieporozumienie może dotyczyć różnicy między teoretycznymi a rzeczywistymi danymi. W praktyce, sprawność instalacji słonecznych waha się od 50% do 70% w zależności od zastosowanych technologii i warunków otoczenia, a wartości takie jak 35% mogą być stosowane w odniesieniu do przestarzałych lub niskiej jakości systemów. Ostatecznie, aby poprawnie ocenić sprawność instalacji grzewczej, konieczne jest wzięcie pod uwagę nie tylko moc napromieniowania, ale także czynniki takie jak kąt padania promieni słonecznych, jakość kolektorów oraz ich właściwa konserwacja, które mają kluczowe znaczenie dla uzyskania optymalnych wyników. Dlatego tak ważne jest, aby przed przystąpieniem do obliczeń zapoznać się z aktualnymi normami i zaleceniami branżowymi.
Pytanie 6
Na rysunku przedstawiono urządzenie służące do wymiany
A. uszczelki na przewodzie do połączenia kolektorów.
B. filtra do wody.
Twoja odpowiedź
C. wkładki w zaworach grzejnikowych.
Poprawna odpowiedź
D. płynu hydraulicznego.
Niepoprawna odpowiedź. Wybierając inną odpowiedź, można było popaść w szereg nieporozumień dotyczących funkcji i zastosowania różnych elementów instalacji grzewczej. Uszczelki na przewodzie do połączenia kolektorów są elementami stosowanymi w instalacjach wodnych, jednak ich rola ogranicza się jedynie do zapewnienia szczelności połączeń, co nie ma związku z automatyczną regulacją temperatury. Wkładki w zaworach grzejnikowych również nie są zastosowaniem prezentowanego urządzenia, gdyż ich funkcja w kontekście regulacji temperatury dotyczy zupełnie innych mechanizmów. Płyn hydrauliczny, który jest kluczowy w systemach hydraulicznych, służy do przenoszenia energii i nie ma bezpośredniego związku z kontrolą temperatury w pomieszczeniach. Filtry do wody również są nieadekwatne, ponieważ ich zadanie polega na usuwaniu zanieczyszczeń z wody, co nie ma związku z regulacją ciepła w grzejnikach. Kluczowym błędem myślowym w tym przypadku mogło być utożsamienie różnych komponentów instalacji grzewczej z ich funkcjami, co prowadzi do mylnego rozpoznawania ich przeznaczenia. Zrozumienie roli i zastosowania głowic termostatycznych jest istotne dla efektywnego zarządzania systemem grzewczym, a także dla oszczędności i komfortu użytkowników.
Pytanie 7
Podczas eksploatacji instalacji fotowoltaicznej zaobserwowano długotrwały spadek mocy. Przyczynę zdiagnozowano na podstawie oględzin modułów. Wygląd zainstalowanych modułów świadczy, że doszło do
A. żółknięcia warstwy EVA.
Twoja odpowiedź
B. pęknięcia szkła.
C. mikropęknięć ogniw.
D. powstania gorących punktów.
Poprawna odpowiedź. Żółknięcie warstwy EVA (etyleno-acetanu winylu) jest powszechnym problemem w instalacjach fotowoltaicznych, który może negatywnie wpływać na wydajność modułów. Warstwa EVA pełni kluczową rolę w uszczelnianiu ogniw fotowoltaicznych, a jej degradacja prowadzi do zmniejszenia przepuszczalności światła, co bezpośrednio wpływa na efektywność konwersji energii słonecznej. Zmiana koloru tej warstwy jest często spowodowana długotrwałym narażeniem na promieniowanie UV oraz wysokie temperatury, co jest szczególnie istotne w kontekście obszarów o intensywnym nasłonecznieniu. W standardach branżowych, takich jak IEC 61215, zwraca się uwagę na konieczność stosowania wysokiej jakości materiałów, które będą odporne na takie zmiany. W praktyce, aby minimalizować ryzyko żółknięcia, zaleca się regularne inspekcje i stosowanie materiałów o wyższej odporności na UV. Dobrą praktyką jest także wybór modułów od renomowanych producentów, którzy stosują odpowiednie technologie w procesie produkcji, co zapewnia dłuższą żywotność i stabilność parametrów pracy.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz B.22-X-19.06).
Pytanie 8
Instalacja paneli słonecznych, której napięcie wyjściowe wynosi 12 V, zasila trzy lampy ogrodowe o mocy 4W/12V każda, podłączone równolegle do zasilania. Jaki prąd o jakim natężeniu popłynie od zasilania do każdej z lamp?
A. 6 A
B. 1 A
C. 1/3 A
Twoja odpowiedź
D. 2 A
Poprawna odpowiedź. Odpowiedź 1/3 A jest prawidłowa, ponieważ do każdej lampy ogrodowej o mocy 4 W i napięciu 12 V, prąd można obliczyć za pomocą wzoru: I = P / U, gdzie P to moc, a U to napięcie. Zatem dla pojedynczej lampy: I = 4 W / 12 V = 1/3 A. W przypadku trzech lamp podłączonych równolegle, każdy z nich pobiera ten sam prąd, co oznacza, że prąd z akumulatora do każdej lampy wynosi 1/3 A. W praktyce, takie obliczenia są kluczowe w projektowaniu instalacji elektrycznych, ponieważ umożliwiają dobór odpowiednich przewodów oraz zabezpieczeń. Zastosowanie odpowiednich norm, takich jak normy IEC dotyczące instalacji elektrycznych, zapewnia bezpieczeństwo i efektywność działania całego systemu. Warto także pamiętać, że w pełni naładowany akumulator 12 V może dostarczać prąd do urządzeń o różnej mocy, dlatego znajomość tych obliczeń jest niezbędna w codziennym użytkowaniu systemów fotowoltaicznych.
Pytanie 9
Jednym z wymogów gwarancji zasobnika c.w.u. jest
A. użycie grzałki elektrycznej jako dodatkowego źródła ciepła
B. podgrzewanie wody maksymalnie do temperatury 70 °C
C. cykliczna wymiana anody magnezowej
Twoja odpowiedź
D. stosowanie w zasobniku wody destylowanej
Poprawna odpowiedź. Cykliczna wymiana anody magnezowej jest kluczowym elementem zapewniającym długowieczność zasobnika c.w.u. Anoda magnezowa działa jako katoda, co oznacza, że chroni metalowe części zbiornika przed korozją elektrochemiczną. Kiedy woda w zasobniku jest podgrzewana, zachodzą reakcje chemiczne, które mogą prowadzić do korozji stali. Anoda magnezowa, dzięki swojej większej reaktywności, "poświęca się" w procesie korozji, co sprawia, że chroni inne, ważniejsze elementy zasobnika. Zaleca się regularną wymianę anody, co minimalizuje ryzyko uszkodzenia zbiornika oraz wydłuża jego żywotność. W praktyce, wymiana anody powinna być dokonywana co 1-2 lata, w zależności od jakości wody i stylu użytkowania zasobnika. W przypadku zasilania zasobnika wodą o wysokiej mineralizacji, należy częściej przeprowadzać takie wymiany, aby zminimalizować ryzyko awarii. Przestrzeganie tego standardu jest zgodne z najlepszymi praktykami branżowymi oraz zaleceniami producentów, co przekłada się na zwiększenie efektywności i trwałości systemu c.w.u.
Pytanie 10

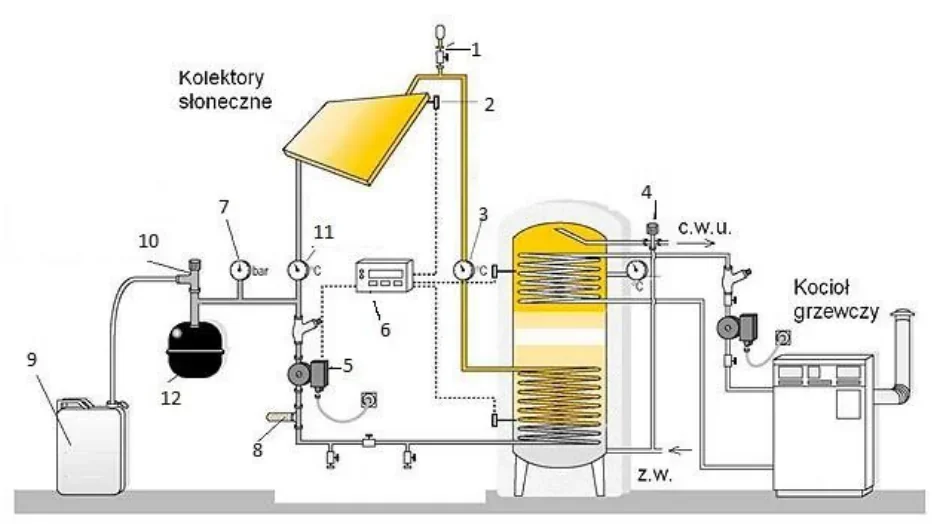

Którym numerem oznaczono element służący do odpowietrzania instalacji słonecznej przedstawionej na rysunku?
A. 10
B. 8
C. 1
Twoja odpowiedź
D. 4
Poprawna odpowiedź. Element oznaczony numerem 1 na rysunku rzeczywiście pełni funkcję odpowietrznika w instalacji słonecznej. Odpowietrzniki są kluczowe dla zapewnienia prawidłowego funkcjonowania systemów grzewczych i solarno-cieplnych, gdyż umożliwiają usuwanie nagromadzonego powietrza z układu. Powietrze w instalacji może prowadzić do powstawania zatorów, które ograniczają przepływ czynnika grzewczego, obniżając efektywność całego systemu. W instalacjach słonecznych odpowietrzniki są zazwyczaj umieszczane w najwyżej położonych punktach układu, co pozwala na skuteczne usuwanie powietrza. Dobry projekt instalacji uwzględnia nie tylko lokalizację odpowietrznika, ale także jego łatwą dostępność do konserwacji i kontroli. Standardy branżowe, takie jak normy PN-EN, zalecają regularne sprawdzanie odpowietrzników w celu zapewnienia ich prawidłowego funkcjonowania oraz unikania potencjalnych problemów związanych z efektywnością energetyczną. Zastosowanie odpowiednich odpowietrzników może znacząco zwiększyć trwałość instalacji oraz zmniejszyć koszty eksploatacji, co czyni je kluczowym elementem w nowoczesnym projektowaniu systemów solarnych.
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz B.22-SG-23.06).
Pytanie 11
W trakcie konserwacji można zastosować do pomiaru punktu zamarzania czynnika grzewczego (glikolu) w instalacji grzewczej wykorzystywanej w systemach solarnych
A. refraktometr
Twoja odpowiedź
B. anemometr
C. hydrometr
D. reflektometr
Poprawna odpowiedź. Refraktometr to narzędzie, które mierzy współczynnik załamania światła, co jest kluczowe w określaniu stężenia glikolu w roztworze. W kontekście instalacji grzewczych, refraktometr pozwala na dokładne określenie punktu zamarzania czynnika grzewczego, co jest niezwykle istotne w warunkach niskich temperatur. Przykładem może być instalacja słoneczna, w której glikol jest używany jako środek transportujący ciepło. Dzięki refraktometrowi można monitorować jego właściwości i zapewnić, że nie dojdzie do zamarznięcia, co mogłoby prowadzić do uszkodzenia systemu. Użycie refraktometru jest zgodne z praktykami branżowymi, które zalecają regularne sprawdzanie właściwości płynów roboczych. Dobrze przeprowadzona konserwacja i regularne kontrole za pomocą tego urządzenia mogą znacznie zwiększyć efektywność całego systemu i wydłużyć jego żywotność.
Pytanie 12

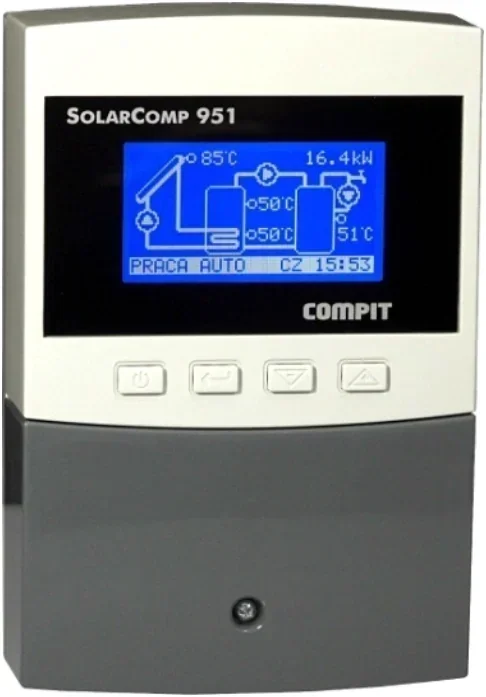

Przedstawiony na rysunku regulator jest przeznaczony do sterowania pracą
A. instalacji pompy ciepła.
B. słonecznej instalacji grzewczej.
Twoja odpowiedź
C. małej elektrowni wiatrowej.
D. elektrowni geotermalnej.
Poprawna odpowiedź. Regulator oznaczony jako "SolarComp 951" jest dedykowany do zarządzania pracą słonecznych instalacji grzewczych, co potwierdzają zarówno jego oznaczenia, jak i wizualizacja na wyświetlaczu. Systemy solarne, wykorzystujące energię słoneczną do podgrzewania wody, są coraz bardziej popularne w kontekście odnawialnych źródeł energii. Włączenie takiego regulatora w system grzewczy pozwala na zwiększenie efektywności energetycznej, optymalizację wykorzystania ciepła oraz automatyzację całego procesu. Regulator ten monitoruje temperaturę wody w zasobniku oraz temperaturę zewnętrzną, co umożliwia inteligentne dostosowywanie pracy systemu w zależności od aktualnych warunków atmosferycznych. W praktyce, znaczenie takich urządzeń jest nieocenione w kontekście redukcji kosztów ogrzewania oraz ochrony środowiska, co jest zgodne z normami i standardami branżowymi, takimi jak EN 12975 dla kolektorów słonecznych. Ponadto, integracja regulatorów z systemem monitorowania pozwala na zdalne zarządzanie i bieżące śledzenie efektywności instalacji.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz B.22-SG-20.01).
Pytanie 13
Urządzenie, którego wyświetlacz przedstawiony jest na rysunku steruje pracą
A. instalacji solarnej.
B. pompy ciepła.
C. kotła gazowego.
D. instalacji fotowoltaicznej.
Twoja odpowiedź
Poprawna odpowiedź. No więc, jeśli zaznaczyłeś instalację fotowoltaiczną, to jesteś na dobrym tropie. To jest super ważny temat, bo właśnie te instalacje pozwalają nam zamieniać energię słoneczną na prąd. Zwykle korzysta się z ogniw słonecznych, które generują prąd stały, a potem mamy inwertery, które zmieniają go w prąd zmienny, ten, co używamy w domach. Dobrze zaprojektowana instalacja bierze pod uwagę, jak świeci słońce w danym miejscu i jak jest ustawiony dach. Taki system nie tylko zmniejsza rachunki za prąd, ale też przyczynia się do ochrony środowiska, bo zmniejsza emisję gazów cieplarnianych. Fajnie, że w wielu krajach są programy wsparcia finansowego na takie instalacje, bo to sprawia, że są bardziej dostępne dla każdego.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz B.22-SG-20.06).
Pytanie 14
Rysunek przedstawia wymiennik ciepła o objętości 300 l do słonecznej instalacji grzewczej. Średnica króćca cyrkulacji obiegu c.w.u. wynosi
A. 3/4''
B. 2''
C. 3/8''
D. 1''
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź 1'' jest poprawna, ponieważ na rysunku wymiennika ciepła jest wyraźnie oznaczona średnica króćca cyrkulacji obiegu c.w.u. jako 'Gw 1'''. W kontekście instalacji grzewczych, wymienniki ciepła są kluczowymi elementami, które umożliwiają efektywne przekazywanie ciepła między różnymi obiegami. Właściwy dobór średnicy króćca jest niezbędny, aby zapewnić optymalny przepływ wody i minimalizować straty ciśnienia. W przypadku obiegów ciepłej wody użytkowej, standardowe średnice króćców, takie jak 1'', są najczęściej stosowane w instalacjach, co odpowiada wymaganiom normatywnym dotyczącym instalacji hydraulicznych. Używanie odpowiednich średnic kryje w sobie nie tylko efektywność energetyczną, ale również dbałość o żywotność instalacji, gdyż zbyt małe średnice mogą prowadzić do zatorów i awarii. W praktyce, instalatorzy często kierują się zaleceniami producentów oraz normami branżowymi, aby zapewnić zgodność systemu z wymaganiami technicznymi.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.22-X-18.06).
Pytanie 15
Podczas obecnej inspekcji elektrowni fotowoltaicznej, najdokładniej lokalizację tzw. gorących punktów można ustalić poprzez
A. pomiary kamerą termowizyjną
Twoja odpowiedź
B. analizę nagrania zarejestrowanego za pomocą drona
C. pomiar temperatury na powierzchni modułów PV
D. dotyk dłonią zewnętrznych powierzchni modułów PV
Poprawna odpowiedź. Pomiar gorących punktów w instalacjach fotowoltaicznych za pomocą kamery termowizyjnej jest najskuteczniejszą metodą identyfikacji problemów z efektywnością modułów PV. Kamery termowizyjne umożliwiają uzyskanie obrazu ciepła emitowanego przez obiekty, co pozwala na szybką detekcję miejsc o podwyższonej temperaturze, wskazujących na potencjalne uszkodzenia lub defekty. Przykładem zastosowania tej metody może być coroczna inspekcja systemów fotowoltaicznych, gdzie termowizja pozwala na wczesne wykrycie problemów, takich jak mikro-pęknięcia w ogniwach, niewłaściwe połączenia elektryczne czy zanieczyszczenia. Dobrą praktyką w branży jest przeprowadzanie takich pomiarów regularnie, zwłaszcza po intensywnych opadach deszczu lub burzach, które mogą prowadzić do uszkodzeń. Dzięki wykorzystaniu kamer termograficznych, operatorzy instalacji mogą nie tylko poprawić efektywność energetyczną systemów, ale także wydłużyć ich żywotność, co przekłada się na niższe koszty eksploatacji oraz wzrost zwrotu z inwestycji.
Pytanie 16
Jakie dokumenty są wymagane do oddania do użytku kotłowni, która posiada kocioł na biomasę oraz instalację grzewczą solarną?
A. Aprobaty techniczne
B. Kosztorys powykonawczy
C. Książka gwarancyjna
D. Schemat i opis instalacji
Twoja odpowiedź
Poprawna odpowiedź. Schemat i opis instalacji są kluczowymi dokumentami wymaganymi do przekazania kotłowni do eksploatacji, szczególnie w kontekście kotłów na biomasę i instalacji solarnych. Dokument te zawierają szczegółowe informacje na temat konfiguracji systemu, w tym układu hydraulicznego, rozmieszczenia komponentów oraz zasad działania instalacji. Przykładowo, schemat powinien ilustrować połączenia między kotłem, zbiornikiem solarnym oraz systemem grzewczym budynku. Zgodnie z normami branżowymi, taki dokument jest niezbędny do przeprowadzenia właściwej analizy, a także do zapewnienia zgodności z obowiązującymi przepisami w zakresie ochrony środowiska i efektywności energetycznej. Dobrą praktyką jest także dołączenie instrukcji serwisowych oraz informacji dotyczących bezpieczeństwa, co ułatwia późniejsze użytkowanie i konserwację systemu. Właściwe przygotowanie i przekazanie tych dokumentów pozwala na uniknięcie problemów podczas eksploatacji oraz zapewnia efektywność działania instalacji.
Pytanie 17
Podczas inspekcji instalacji solarnych umieszczonych na dachu budynku mieszkalnego o konstrukcji dwuspadowej, monter powinien dysponować
A. dopuszczeniem do pracy na wysokości
Twoja odpowiedź
B. uprawnieniami energetycznymi grupy trzeciej E i D
C. książeczką spawacza
D. świadectwem dozoru i eksploatacji zgrzewania PE
Poprawna odpowiedź. Odpowiedź o dopuszczeniu do pracy na wysokości jest prawidłowa, ponieważ prace związane z przeglądem urządzeń solarnych na dachu dwuspadowym wiążą się z ryzykiem upadku. Zgodnie z przepisami prawa pracy oraz normami BHP, osoby wykonujące takie prace muszą posiadać odpowiednie szkolenie i być przeszkolone w zakresie bezpieczeństwa pracy na wysokości. Dopuszczenie to potwierdza, że monter przeszedł niezbędne szkolenia, które obejmują m.in. zabezpieczenia przed upadkiem, obsługę sprzętu zabezpieczającego oraz procedury ewakuacyjne. Praktyczne zastosowanie tej wiedzy ma kluczowe znaczenie, ponieważ pozwala na minimalizację ryzyka wypadków i zwiększa bezpieczeństwo zarówno montera, jak i osób postronnych. Dodatkowo, w kontekście dobrych praktyk branżowych, każde wykonywane zlecenie powinno być poprzedzone oceną ryzyka oraz wdrożeniem odpowiednich środków ochronnych, co jest zgodne z standardami ISO 45001 dotyczących zarządzania bezpieczeństwem i higieną pracy.
Pytanie 18
Parametr charakterystyczny akumulatorów używających systemu fotowoltaicznego, wyrażany w Ah, to
A. wielkość mocy akumulatora
B. pojemność akumulatora
Twoja odpowiedź
C. natężenie prądu ładowania
D. natężenie prądu nominalnego
Poprawna odpowiedź. Pojemność akumulatora, mierzona w amperogodzinach (Ah), jest kluczowym parametrem, który określa, ile energii akumulator może przechować i dostarczyć w danym okresie. W kontekście instalacji fotowoltaicznych, pojemność akumulatora wpływa na zdolność systemu do gromadzenia energii wyprodukowanej w ciągu dnia, co bezpośrednio przekłada się na dostępność energii w nocy lub w czasie słabszego nasłonecznienia. W praktyce, dobór akumulatora o odpowiedniej pojemności jest niezbędny do optymalizacji działania systemu, co wymaga uwzględnienia nie tylko zapotrzebowania energetycznego użytkownika, ale również specyfiki lokalizacji i warunków klimatycznych. Standardy branżowe, takie jak IEC 61427, podkreślają znaczenie odpowiedniego doboru pojemności akumulatorów do zapewnienia ich efektywności, trwałości oraz bezpieczeństwa. Dobrze dobrany akumulator nie tylko zaspokaja bieżące potrzeby energetyczne, ale także przyczynia się do dłuższej żywotności systemu fotowoltaicznego.
Pytanie 19
Przedstawione na rysunku elementy służą do
A. szeregowego łączenia inwerterów.
B. łączenia panelu z diodą bocznikującą.
C. równoległego łączenia paneli fotowoltaicznych.
Twoja odpowiedź
D. łączenia równoległego akumulatorów.
Poprawna odpowiedź. No więc, trafiłeś w sedno! Równoległe łączenie paneli fotowoltaicznych to mega ważna sprawa, jak chodzi o odnawialne źródła energii. Te złącza MC4, które widzisz na rysunku, są naprawdę popularne, bo są niezawodne i dobrze znoszą różne warunki atmosferyczne. Dzięki nim można podłączyć kilka paneli jednocześnie, co zwiększa moc całego systemu i daje możliwość rozbudowy w przyszłości. Ogólnie, łączenie ich w taki sposób minimalizuje straty energii, więc to jest strzał w dziesiątkę. Pamiętaj jednak, że jeżeli chodzi o łączenie paneli w szereg, to potrzebujemy innych złącz. Dobre połączenie paneli to klucz do ich efektywności, a każda konfiguracja powinna być zgodna z tym, co zaleca branża fotowoltaiczna.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.22-X-18.06).
Pytanie 20
Właściciel instalacji grzewczej wykorzystującej energię słoneczną w budynku jednorodzinnym zgłasza trudności z nagrzewającymi się kolektorami w nocy. Przyczyną tej sytuacji może być brak instalacji
A. zaworu zwrotnego w obiegu powrotnym
Twoja odpowiedź
B. zaworu bezpieczeństwa w obiegu czynnika roboczego
C. zaworu odcinającego na automatycznym odpowietrzniku
D. czujnika temperatury otoczenia
Poprawna odpowiedź. Zawór zwrotny w obiegu powrotnym jest kluczowym elementem instalacji grzewczej, ponieważ zapobiega cofaniu się czynnika grzewczego z powrotem do kolektorów w sytuacji, gdy system nie jest aktywowany, na przykład w nocy. W przypadku braku takiego zaworu, ciepło zgromadzone w kolektorach może się cofnąć, co prowadzi do ich niepożądanego nagrzewania się. Takie zjawisko może prowadzić do problemów z efektywnością energetyczną oraz obciążeniem systemu. Przykładowo, w instalacjach solarnych zastosowanie zaworów zwrotnych w obiegu powrotnym jest powszechną praktyką, ponieważ zapewnia optymalne warunki pracy, co potwierdzają normy branżowe, takie jak EN 12975, dotyczące systemów solarnych. Ponadto, właściwy montaż zaworu zwrotnego przyczynia się do zwiększenia żywotności systemu oraz zmniejszenia kosztów eksploatacyjnych, co jest istotnym czynnikiem decydującym o opłacalności inwestycji w odnawialne źródła energii.
Pytanie 21
Aby przekształcić prąd stały na prąd zmienny o właściwościach charakterystycznych dla sieci elektroenergetycznej, w systemie fotowoltaicznym wykorzystuje się
A. falownik
Twoja odpowiedź
B. akumulator
C. regulator ładowania
D. optymalizator mocy
Poprawna odpowiedź. Falownik, znany również jako inwerter, jest kluczowym urządzeniem w instalacjach fotowoltaicznych, które przekształca prąd stały (DC) produkowany przez panele słoneczne na prąd przemienny (AC) o charakterystyce zgodnej z siecią publiczną. Dzięki temu energia elektryczna wytwarzana przez system PV może być używana w standardowych urządzeniach domowych oraz oddawana do sieci energetycznej. Falowniki są projektowane z myślą o wysokiej efektywności, co oznacza, że minimalizują straty energii podczas konwersji. Przykładem zastosowania falowników jest ich integracja w systemach domowych, gdzie mogą wspierać zarządzanie energią poprzez monitorowanie produkcji i konsumpcji. W zgodzie z normami obowiązującymi w branży, dobry falownik powinien posiadać funkcje takie jak monitoring, zabezpieczenia przed przeciążeniem oraz możliwość pracy w różnych warunkach atmosferycznych, co jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy systemu.
Pytanie 22
Podczas inspekcji systemu solarnego sprawdza się temperaturę zamarzania cieczy solarnej. Wymiana jest konieczna, gdy zamarza w temperaturze
A. -40°C
B. -20°C
Twoja odpowiedź
C. -33°C
D. -28°C
Poprawna odpowiedź. Poprawna odpowiedź to -20°C, ponieważ większość płynów solarnych stosowanych w instalacjach ogrzewania słonecznego jest zaprojektowana tak, aby ich punkt zamarzania wynosił właśnie około -20°C. Płyny te, zazwyczaj na bazie glikolu, są używane do transportu ciepła z kolektorów słonecznych do zbiorników pamięci ciepła. W przypadku, gdy temperatura otoczenia spada poniżej tego poziomu, płyn może zamarzać, co prowadzi do uszkodzenia instalacji. Aby zabezpieczyć system przed zamarzaniem, zaleca się regularne monitorowanie temperatury oraz, w razie potrzeby, przeprowadzenie wymiany płynu na nowy, o lepszych właściwościach termicznych. Zgodnie z normami branżowymi i dobrymi praktykami, szczególnie w regionach o niskich temperaturach, ważne jest, aby instalacje solarne były projektowane z uwzględnieniem warunków klimatycznych, co pozwala na uniknięcie kosztownych uszkodzeń. Przykładem może być zastosowanie płynów o niższym punkcie zamarzania, które są przystosowane do trudnych warunków atmosferycznych w danym regionie.
Pytanie 23
Lokalizację tzw. gorących punktów w działających modułach fotowoltaicznych można dokładnie ustalić za pomocą
A. dotykania powierzchni modułów PV ręką
B. analizy nagrania prezentującego moduły PV zrealizowanego przy użyciu drona
C. pomiarów temperatury na powierzchni modułów PV za pomocą termometru stykowego
D. pomiarów temperatury modułów PV przy użyciu kamery termowizyjnej
Twoja odpowiedź
Poprawna odpowiedź. Pomiary temperatury modułów PV kamerą termowizyjną to najskuteczniejsza metoda identyfikacji gorących punktów, które mogą znacząco wpływać na wydajność systemu fotowoltaicznego. Kamery termograficzne umożliwiają wizualizację rozkładu temperatury na powierzchni paneli, co pozwala na szybką detekcję anomalii. Gorące punkty mogą powstawać w wyniku uszkodzeń, wadliwych połączeń elektrycznych lub zanieczyszczeń, które mogą prowadzić do lokalnych przegrzewów, co z kolei może skrócić żywotność modułów i obniżyć ich efektywność. W branży stosuje się tę metodę zgodnie z normami, takimi jak IEC 61215, które wskazują na konieczność regularnych inspekcji termograficznych. Przykładem zastosowania może być przeprowadzanie inspekcji w trakcie użytkowania instalacji, aby szybko zidentyfikować i usunąć potencjalne problemy, co przekłada się na dłuższy czas eksploatacji i wyższe zyski z inwestycji. Warto również zauważyć, że kamery termograficzne są w stanie uchwycić dane, które mogą być analizowane w czasie rzeczywistym, co zwiększa efektywność monitorowania systemów PV.
Pytanie 24
Jak długo maksymalnie może być używana anoda magnezowa w zasobniku c.w.u. systemu solarnego działającego w typowych warunkach?
A. 2 lat
Twoja odpowiedź
B. 3 lat
C. 6 lat
D. 5 lat
Poprawna odpowiedź. Anody magnezowe są kluczowym elementem ochrony przed korozją w zasobnikach c.w.u. w instalacjach solarnych. Ich głównym zadaniem jest ochrona metalowych powierzchni zasobnika przed wpływem wody i elektrolitycznym działaniem środowiska. W standardowych warunkach eksploatacyjnych, anoda magnezowa może być efektywnie wykorzystywana przez około dwa lata, co jest zgodne z zaleceniami producentów oraz normami branżowymi. Po tym czasie jej zdolność do ochrony może znacząco się obniżyć, co naraża zasobnik na ryzyko korozji. Przykładowo, jeśli anoda nie zostanie wymieniona w odpowiednim czasie, może to prowadzić do przyspieszonego zużycia zasobnika, a w konsekwencji do kosztownych napraw lub wymiany całego urządzenia. Regularne przeglądy i wymiany anod są zalecane co dwa lata, aby zapewnić długoterminową efektywność systemu. Dobrą praktyką jest także monitorowanie stanu anody co roku, aby ocenić, czy nie wymaga wymiany wcześniej, w zależności od jakości wody i warunków eksploatacyjnych.
Pytanie 25
Instalacje ciepłej wody użytkowej oraz cyrkulacji, po pozytywnej próbie szczelności zimną wodą, poddaje się próbie szczelności pod ciśnieniem roboczym instalacji w stanie gorącym przy temperaturze wody wynoszącej
A. 100°C
B. 80°C
C. 60°C
Poprawna odpowiedź
D. 40°C
Twoja odpowiedź
Niepoprawna odpowiedź. Wybór temperatury 80°C, 40°C lub 100°C do przeprowadzenia próby szczelności instalacji CWU jest nieprawidłowy z kilku powodów. Temperatura 80°C, mimo że jest stosunkowo wysoka, może prowadzić do nadmiernego ciśnienia, co z kolei stwarza ryzyko uszkodzenia elementów instalacji, takich jak zgrzewy czy połączenia. Zastosowanie wody o temperaturze 40°C jest niewłaściwe, ponieważ w takiej temperaturze nie można w pełni ocenić szczelności instalacji - niskie ciśnienie może maskować potencjalne nieszczelności, które ujawniłyby się przy wyższej temperaturze. W przypadku wyboru 100°C, następuje niebezpieczeństwo związane z używaniem wrzącej wody, co nie tylko zwiększa ryzyko oparzeń, ale także może prowadzić do zmiany właściwości materiałów wykorzystywanych w instalacjach, co z kolei może wpływać na ich trwałość. Przy tak wysokiej temperaturze, niektóre uszczelki i materiały mogą ulegać degradacji, co będzie skutkowało problemami eksploatacyjnymi w przyszłości. Przeprowadzanie próby szczelności w odpowiedniej temperaturze jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania instalacji ciepłej wody użytkowej, dlatego ważne jest, aby przestrzegać zalecanych standardów i norm, takich jak PN-EN 806-4.
Pytanie 26
Przedstawiona na rysunku awaria modułu fotowoltaicznego jest związana z
A. degeneracją i zżółknięciem warstwy EVA.
B. uszkodzeniem mechanicznym w czasie gradobicia.
C. delaminacją folii w miejscu ścieżki prądowej.
D. powstaniem gorącego punktu w wyniku mikropęknięć i zacienienia.
Twoja odpowiedź
Poprawna odpowiedź. Twoja odpowiedź na temat gorących punktów w modułach fotowoltaicznych jest jak najbardziej trafna. Te zjawiska są spowodowane mikropęknięciami w ogniwach oraz zacienieniem, co sprawia, że część panelu nie dostaje wystarczającej ilości światła. Efekt? Gorące punkty prowadzą do przegrzewania i zmniejszonej wydajności. W praktyce warto regularnie kontrolować stan paneli i dbać o ich czystość, bo to naprawdę może pomóc w uniknięciu takich problemów. Wiele nowoczesnych systemów ma wbudowane układy monitorujące, które pozwalają szybko zauważyć takie anomalia. No i nie zapominaj o jakości materiałów – to kluczowe, żeby zredukować ryzyko uszkodzeń. Dobry przepływ powietrza i unikanie zacienienia to też ważne aspekty, które przemawiają za dłuższą żywotnością paneli. Tak więc, pamiętając o tych rzeczach, można lepiej zrozumieć awarie i poprawić efektywność modułów.
Pytanie 27
Regularne przeglądy instalacji słonecznej powinny być przeprowadzane w zakresie wskazanym w
A. instrukcji montażowej
B. dokumentacji technicznej wykonawczej
C. specyfikacji technicznej realizacji robót
D. dokumentacji techniczno-ruchowej
Twoja odpowiedź
Poprawna odpowiedź. Dokumentacja techniczno-ruchowa (DTR) jest kluczowym źródłem informacji dotyczących eksploatacji oraz konserwacji instalacji słonecznych. Zawiera ona szczegółowe instrukcje dotyczące wykonywania przeglądów okresowych, co jest niezbędne dla zapewnienia ich efektywności i bezpieczeństwa. Regularne przeglądy instalacji słonecznych pozwalają na wczesne wykrywanie usterek oraz optymalizację ich działania. Przykładowo, podczas przeglądów można ocenić stan paneli fotowoltaicznych, sprawdzić systemy montażowe oraz inwertery. Przeglądy są również zgodne z zaleceniami norm branżowych, takich jak PN-EN 62446, które określają metody testowania i dokumentacji instalacji. Tego rodzaju podejście nie tylko zwiększa żywotność systemu, ale także zapewnia większą efektywność energetyczną, co przekłada się na korzyści ekonomiczne dla użytkowników.
Pytanie 28
Z przedstawionej na wykresie charakterystyki prądowo-napięciowej panelu fotowoltaicznego wynika, że największą moc z panelu uzyska się, gdy
A. U = 24 V
B. U = 19 V
Twoja odpowiedź
C. I = 2 A
D. I = 1,5 A
Poprawna odpowiedź. Największa moc z panelu fotowoltaicznego uzyskiwana jest w punkcie, gdzie iloczyn prądu i napięcia jest największy, co jest zgodne z zasadą działania ogniw fotowoltaicznych. Z analizy wykresu wynika, że przy napięciu 19 V i prądzie 2 A moc wynosi 38 W, co stanowi wartość największą na przedstawionej charakterystyce prądowo-napięciowej. Takie podejście jest fundamentalne w projektowaniu systemów fotowoltaicznych, gdzie celem jest osiągnięcie maksymalnej efektywności energetycznej. W praktyce, dobór odpowiednich parametrów pracy paneli ma kluczowe znaczenie dla osiągnięcia wydajności, szczególnie w kontekście zmieniających się warunków pogodowych. W branży stosuje się również technologię MPPT (Maximum Power Point Tracking), która automatycznie dostosowuje pracę inwertera, aby uzyskać maksymalną moc z paneli. Zrozumienie i umiejętność analizy charakterystyki prądowo-napięciowej pozwala inżynierom i technikom efektywnie projektować systemy oraz przeprowadzać optymalizację ich działania.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz B.22-X-18.06).
Pytanie 29Strzał
Na podstawie szkicu inwentaryzacyjnego pomieszczenia należy określić, jaka będzie powierzchnia ogrzewania podłogowego, jeżeli pod zabudowę mebli należy odliczyć 15% powierzchni podłogi?
A. 34,4 m2
B. 28,0 m2
Twoja odpowiedź
C. 23,8 m2
Poprawna odpowiedź
D. 25,0 m2
Niepoprawna odpowiedź. Wybór jednej z pozostałych odpowiedzi, takich jak 34,4 m2, 25,0 m2 lub 28,0 m2, świadczy o niepełnym zrozumieniu zasad obliczania powierzchni ogrzewania podłogowego w kontekście zabudowy mebli. Kluczowym krokiem w tym procesie jest właściwe uwzględnienie odliczenia powierzchni zajmowanej przez meble, co w tym przypadku wynosi 15% całkowitej powierzchni pomieszczenia. Osoby, które wybrały większe wartości, mogą mieć problem z poprawnym oszacowaniem, jaką powierzchnię zajmą meble, co prowadzi do zawyżenia obliczeń. Wartości, takie jak 34,4 m2, są całkowicie nierealistyczne, ponieważ przekraczają nawet potencjalną całkowitą powierzchnię pomieszczenia. Z kolei wybór 25,0 m2 lub 28,0 m2 również wskazuje na błędne rozumienie, ponieważ nie uwzględniają one pełnego odliczenia 15% powierzchni. W rzeczywistości, jeśli całkowita powierzchnia pomieszczenia wynosi 28 m2, 15% tej wartości, które powinno być odliczone, wynosi 4,2 m2, co prowadzi nas bezpośrednio do 23,8 m2 jako właściwego wyniku. Typowe błędy myślowe, prowadzące do błędnych odpowiedzi, to przeszacowanie powierzchni, brak uwzględnienia wpływu zabudowy mebli na dostępną powierzchnię do ogrzewania, a także nieprawidłowe założenia dotyczące całkowitej powierzchni pomieszczenia. Poprawne podejście do takich obliczeń jest niezbędne, aby zapewnić efektywność operacyjną systemów grzewczych.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz B.22-X-19.01).
Pytanie 30
Zewnętrzne powierzchnie płaskie paneli fotowoltaicznych powinny być czyszczone
A. myjką wodną pod wysokim ciśnieniem
B. wodą z mocnym detergentem i matą ścierną
C. wodą z delikatnym detergentem i miękką ściereczką
Twoja odpowiedź
D. myjką parową pod wysokim ciśnieniem
Poprawna odpowiedź. Czyszczenie zewnętrznych powierzchni płaskich paneli fotowoltaicznych wodą z łagodnym detergentem i miękką szmatką jest najlepszym podejściem, ponieważ minimalizuje ryzyko uszkodzenia paneli, które mogą być wrażliwe na zarysowania i inne mechaniczne uszkodzenia. Użycie łagodnego detergentu pomaga skutecznie usunąć zanieczyszczenia, takie jak kurz, liście czy ptasie odchody, które mogą obniżać wydajność systemu. Szmatka powinna być miękka, by uniknąć zarysowań na powierzchni paneli. Dobre praktyki w tej dziedzinie zalecają czyszczenie paneli nie tylko dla utrzymania ich wydajności, ale również w celu przedłużenia ich żywotności. Regularne czyszczenie, zwłaszcza po opadach deszczu, jest kluczowe, gdyż woda może nie zawsze usunąć wszystkie zanieczyszczenia. Warto również przestrzegać lokalnych przepisów dotyczących użytkowania substancji chemicznych oraz dbać o środowisko, wybierając detergenty biodegradowalne. W ten sposób nie tylko zapewniamy prawidłowe działanie paneli, ale także dbamy o otaczający nas ekosystem.
Pytanie 31
Histereza termostatu regulującego temperaturę wody w zbiorniku wynosi 2°C, a zadana temperatura została ustawiona na 40°C. Jakie zakresy temperatur wody w zbiorniku będą skutkować włączeniem oraz wyłączeniem grzałki?
A. Wyłączenie 42°C, włączenie 40°C
B. Wyłączenie 38°C, włączenie 40°C
C. Wyłączenie 42°C, włączenie 38°C
Twoja odpowiedź
D. Wyłączenie 40°C, włączenie 38°C
Poprawna odpowiedź. Histereza regulatora temperatury odnosi się do różnicy temperatury, przy której urządzenie włącza i wyłącza grzałkę, aby utrzymać zadaną temperaturę. W tym przypadku, jeśli żądana temperatura wynosi 40°C, a histereza wynosi 2°C, grzałka będzie włączać się, gdy temperatura spadnie do 38°C (40°C - 2°C) i wyłączać, gdy osiągnie 42°C (40°C + 2°C). Taki mechanizm zapobiega częstemu cyklowaniu urządzenia, co mogłoby prowadzić do szybszego zużycia komponentów oraz nieefektywności energetycznej. W praktyce, zrozumienie histerezy jest kluczowe w systemach HVAC oraz w automatyce przemysłowej, gdzie stabilność temperatury jest istotna dla jakości procesów produkcyjnych. Przykładem zastosowania może być system ogrzewania w budynkach, gdzie nie tylko dba się o komfort cieplny, ale także o oszczędność energii poprzez minimalizację pracy kotłów. Właściwe ustawienie histerezy zmniejsza ryzyko przegrzewania oraz zapewnia optymalne warunki pracy.
Pytanie 32
Przy wymianie uszkodzonego modułu PV w czasie naprawy instalacji fotowoltaicznej należy użyć
B.
C.
Twoja odpowiedź
D.
A.
Poprawna odpowiedź. Wybór odpowiedzi C jest prawidłowy, ponieważ przy wymianie uszkodzonego modułu PV kluczowe jest zapewnienie wysokiej jakości i trwałości połączeń elektrycznych. Złączki MC4 stanowią standard w branży fotowoltaicznej, co sprawia, że są one szeroko stosowane w instalacjach na całym świecie. Ich konstrukcja zapewnia wysoki poziom odporności na czynniki atmosferyczne, co jest niezbędne w przypadku zewnętrznych instalacji solarnych. Przykładem zastosowania złączek MC4 może być montaż paneli słonecznych w systemach domowych, gdzie niewłaściwe połączenia mogą prowadzić do strat efektywności energetycznej lub nawet do uszkodzeń sprzętu. Dobrą praktyką jest także regularne sprawdzanie stanu złączek, aby upewnić się, że nie uległy one degradacji w wyniku ekspozycji na słońce, deszcz czy inne niekorzystne warunki. Korzystanie z odpowiednich złączek jest kluczowe dla bezpieczeństwa systemu i jego efektywności, stąd ich wybór powinien być zawsze przemyślany.
Pytanie 33
Jaką moc osiąga moduł fotowoltaiczny o powierzchni 0,8 m2 i sprawności 15% przy naświetlaniu promieniowaniem słonecznym o mocy 660 W/m2?
A. 99 W/m2
B. 528 W/m2
C. 79 W/m2
Twoja odpowiedź
D. 660 W/m2
Poprawna odpowiedź. Obliczając moc modułu fotowoltaicznego, należy uwzględnić zarówno jego powierzchnię, jak i sprawność. W tym przypadku mamy moduł o powierzchni 0,8 m² i sprawności 15%. Aby obliczyć moc, stosujemy wzór: moc = powierzchnia × sprawność × moc napromieniowania. Podstawiając wartości: moc = 0,8 m² × 0,15 × 660 W/m², otrzymujemy moc równą 79,2 W. Zaokrąglając, uzyskujemy 79 W. Taki sposób obliczeń jest zgodny z używanymi standardami w branży energii odnawialnej, gdzie precyzyjne obliczenia wydajności modułów są kluczowe dla oceny ich efektywności. Przykładem praktycznego zastosowania tej wiedzy jest projektowanie systemów fotowoltaicznych, gdzie inwestorzy muszą wiedzieć, jakie moduły wybrać, aby spełniały ich potrzeby energetyczne. Ponadto, znajomość sprawności modułów i ich wydajności w różnorodnych warunkach atmosferycznych jest niezbędna przy analizie opłacalności inwestycji w instalacje PV. Warto również zauważyć, że poprawne obliczenia wpływają na dobór inwerterów oraz innych komponentów systemu, co jest istotne dla uzyskania optymalnej efektywności całej instalacji.
Pytanie 34
Z jakich przewodów powinno być wykonane uziemienie wewnętrzne instalacji fotowoltaicznej?
A. miedzianych
Twoja odpowiedź
B. aluminiowych
C. stalowych
D. aluminiowo-stalowych
Poprawna odpowiedź. Uziemienie wewnętrzne instalacji fotowoltaicznej powinno być wykonane z przewodów miedzianych, ponieważ miedź charakteryzuje się doskonałymi właściwościami przewodzenia prądu oraz wysoką odpornością na korozję. W kontekście instalacji elektrycznych, w tym systemów fotowoltaicznych, kluczowym zagadnieniem jest zapewnienie skutecznego uziemienia, które ma na celu ochronę ludzi oraz urządzeń przed skutkami przepięć i zwarć. Miedź jest materiałem, który nie tylko ma niską rezystancję, ale także znosi wysokie temperatury, co czyni ją idealnym wyborem do zastosowań w warunkach zmiennych. Ponadto, standardy takie jak PN-IEC 60364 zalecają stosowanie przewodów miedzianych w systemach uziemiających ze względu na ich trwałość i niezawodność. Przykładem zastosowania miedzianych przewodów uziemiających może być instalacja w systemach solarnych, gdzie ich odporność na czynniki atmosferyczne oraz chemiczne ma kluczowe znaczenie dla długoterminowej efektywności systemu. W związku z powyższym, miedź jest najczęściej stosowanym materiałem w uziemieniach instalacji fotowoltaicznych.
Pytanie 35
Wykonawca instalacji grzewczej opartej na energii słonecznej ma obowiązek dostarczyć inwestorowi pełen zestaw dokumentacji oraz gwarancji na urządzenia podczas odbioru końcowego?
A. bieżącego
B. częściowego
C. okresowego
D. końcowego
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź końcowa jest poprawna, ponieważ zgodnie z normami i praktykami w branży instalacji systemów grzewczych, wykonawca zobowiązany jest do dostarczenia inwestorowi pełnej dokumentacji oraz gwarancji na urządzenia w momencie odbioru końcowego. Odbiór ten jest kluczowym etapem, podczas którego inwestor ma możliwość weryfikacji, czy instalacja została zrealizowana zgodnie z projektem oraz obowiązującymi normami technicznymi. Dokumentacja powinna zawierać instrukcje obsługi, karty gwarancyjne oraz dokumenty potwierdzające zgodność z normami jakości. Przykładem może być przekazanie certyfikatów zgodności dla użytych komponentów instalacji, co jest istotne z punktu widzenia późniejszej eksploatacji i ewentualnej reklamacji. Wszelkie braki w dokumentach mogą prowadzić do późniejszych komplikacji, dlatego odbiór końcowy powinien być dokładnie udokumentowany, a wszelkie uwagi inwestora powinny być brane pod uwagę przed zakończeniem procesu. Tego typu praktyki są zalecane przez standardy ISO oraz obowiązujące przepisy budowlane.
Pytanie 36
Cztery panele solarne o mocy P = 250 Wp oraz napięciu U = 24 V zostały połączone szeregowo. Jakie są parametry tej instalacji?
A. P = 1000 Wp, U = 24 V
B. P = 250 Wp, U = 96 V
C. P = 250 Wp, U = 24 V
D. P = 1000 Wp, U = 96 V
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź P = 1000 Wp, U = 96 V jest poprawna, ponieważ panele fotowoltaiczne połączone szeregowo sumują swoje napięcia, podczas gdy moc pozostaje stała. Każdy z paneli ma moc 250 Wp, więc cztery panele łączą się, aby dać łączną moc P = 4 x 250 Wp = 1000 Wp. Ponadto, napięcie każdego panelu wynosi 24 V, co prowadzi do sumy napięcia w połączeniu szeregowym: U = 4 x 24 V = 96 V. Taki sposób połączenia jest powszechnie stosowany w instalacjach fotowoltaicznych, aby osiągnąć wyższe napięcia, co może być korzystne w przypadku przesyłania energii na większe odległości lub zasilania urządzeń wymagających wyższego napięcia. Zrozumienie zależności między mocą a napięciem oraz zasad ich łączenia jest kluczowe w projektowaniu efektywnych systemów energetycznych, spełniających normy takie jak IEC 61730 dotyczące bezpieczeństwa i wydajności modułów fotowoltaicznych.
Pytanie 37
W wydaniu decyzji o środowiskowych uwarunkowaniach dla inwestycji w farmę fotowoltaiczną kluczową rolę odgrywa
A. kolor modułów PV
B. typ własności farmy
C. liczba falowników
D. powierzchnia zabudowy
Twoja odpowiedź
Poprawna odpowiedź. Decyzja o środowiskowych uwarunkowaniach inwestycji (DUW) jest wymagana w przypadku projektów, które mogą mieć istotny wpływ na środowisko. Dla farmy fotowoltaicznej kluczowym czynnikiem decydującym o konieczności wydania DUW jest powierzchnia zabudowy. W Polsce, zgodnie z ustawą z dnia 3 października 2008 roku o udostępnianiu informacji o środowisku i jego ochronie, inwestycje zajmujące powierzchnię powyżej 0,5 ha wymagają przeprowadzenia pełnej oceny oddziaływania na środowisko. W praktyce oznacza to, że farmy fotowoltaiczne o większych rozmiarach, zwłaszcza te zajmujące obszary rolne lub przyrodniczo cenne, mogą wymagać dodatkowych analiz, w tym oceny wpływu na lokalne ekosystemy, faunę i florę, a także na istniejącą infrastrukturę. Przykładowo, przy projektowaniu farmy fotowoltaicznej warto zasięgnąć opinii lokalnych organów ochrony środowiska oraz uzyskać informacje o obowiązujących regulacjach, aby zapewnić zgodność z przepisami oraz minimalizować negatywne skutki dla otoczenia. Takie podejście jest zgodne z dobrymi praktykami branżowymi, które promują zrównoważony rozwój i integrację z naturą.
Pytanie 38
Na dachu budynku jednorodzinnego zainstalowano 2 kolektory słoneczne, każdy o powierzchni absorbera 1,80 m2 oraz powierzchni brutto (w obrysie) 2,2 m2. Średni dzienny uzysk energetyczny z powierzchni czynnej dla pojedynczego kolektora wynosi 3,4 kWh/m2. Jaki będzie dzienny uzysk energetyczny całej instalacji?
A. 12,24 kWh
Poprawna odpowiedź
B. 7,48 kWh
Twoja odpowiedź
C. 14,96 kWh
D. 6,12 kWh
Niepoprawna odpowiedź. W przypadku błędnych odpowiedzi, takich jak 6,12 kWh, 7,48 kWh czy 14,96 kWh, występują różne nieprawidłowości w obliczeniach lub rozumieniu zadania. Na przykład, wybierając 6,12 kWh, można by pomyśleć, że to uzysk z dwóch kolektorów, jednak jest to wynik uzysku tylko jednego kolektora, co pokazuje brak uwzględnienia całkowitej liczby kolektorów. Odpowiedź 7,48 kWh również sugeruje, iż osoba obliczająca mogła próbować dodać lub pomnożyć wartości w sposób niezgodny z zasadami matematyki dotyczącej energii. Wybór 14,96 kWh wskazuje na możliwą pomyłkę przy próbie podzielenia uzysku przez powierzchnię lub zsumowania wartości w niewłaściwy sposób, co prowadzi do błędnych wniosków. W kontekście odnawialnych źródeł energii, bardzo istotne jest zrozumienie, jak poszczególne elementy współpracują ze sobą. Kolektory słoneczne powinny być zawsze analizowane w kontekście całkowitej powierzchni czynnej oraz ich liczby, aby poprawnie określić ich wydajność. Kluczem do właściwego obliczenia uzysku energetycznego jest znajomość nie tylko konkretnych wartości, ale i ich poprawne zastosowanie w równaniach energetycznych.
Pytanie 39
Na zamieszczonym schemacie oznaczono symbolicznie sposób podłączenia przewodów zasilania sterownika w słonecznej instalacji grzewczej. Kolejne cyfry od lewej oznaczają następujące przewody:
A. ochronny, fazowy i neutralny.
B. fazowy, ochronny i neutralny.
C. fazowy, neutralny i ochronny.
Poprawna odpowiedź
D. ochronny, neutralny i fazowy.
Twoja odpowiedź
Niepoprawna odpowiedź. Wybór niewłaściwej kolejności podłączenia przewodów może prowadzić do poważnych konsekwencji zarówno dla funkcjonowania instalacji, jak i bezpieczeństwa użytkowników. Często spotykanym błędem jest mylenie przewodu fazowego z neutralnym, co może prowadzić do zjawiska, w którym urządzenia zasilane są nieprawidłowo, co z kolei może przyczynić się do ich uszkodzenia. Przewód fazowy, który powinien być podłączony jako pierwszy, dostarcza energię do obwodu, natomiast przewód neutralny powinien pełnić rolę powrotu prądu. W przypadku pominięcia lub zamiany tych przewodów, instalacja może nie działać prawidłowo. Kolejność podłączenia przewodów ochronnych, neutralnych i fazowych jest określona przez polskie normy oraz najlepsze praktyki branżowe. Zabezpieczenie przed porażeniem elektrycznym, które ma na celu przewód ochronny, jest kluczowe w każdej instalacji, a jego niewłaściwe podłączenie może prowadzić do niebezpiecznych sytuacji. Ignorując te zasady, użytkownicy mogą narażać siebie i innych na ryzyko, co jest absolutnie nieakceptowalne w kontekście instalacji elektrycznych. Dlatego ważne jest, aby dokładnie przestrzegać ustalonych norm i praktyk, aby zapewnić bezpieczeństwo i efektywność działania instalacji grzewczych.
Pytanie 40
Na jakiej długości przewodu połączeniowego między panelami fotowoltaicznymi a inwerterem wystąpią najmniejsze straty energii?
A. 5 m i żyła o przekroju 4 mm
Twoja odpowiedź
B. 10 m i żyła o przekroju 4 mm2
C. 10 m i żyła o przekroju 2,5 mm2
D. 5 m i żyła o przekroju 2,5 mm
Poprawna odpowiedź. Odpowiedź 5 m i przekroju żyły 4 mm jest prawidłowa, ponieważ długość i przekrój przewodu mają kluczowe znaczenie dla minimalizacji strat mocy w systemach fotowoltaicznych. Krótsze przewody zmniejszają opór, a przez to również straty energii. W przypadku długości 5 m straty mocy będą znacznie mniejsze w porównaniu do 10 m. Przekrój żyły 4 mm2 jest wystarczający, aby zminimalizować efekt spadku napięcia, co jest istotne w kontekście połączeń z inwerterem, ponieważ zapewnia optymalną wydajność systemu. Zgodnie z normą PN-IEC 60364, właściwy dobór przekroju przewodów przyczynia się do bezpieczeństwa i efektywności instalacji. W praktyce, stosowanie odpowiednich przekrojów i minimalizowanie długości przewodów to kluczowe zasady projektowania instalacji fotowoltaicznych, które mogą znacznie wpłynąć na ogólną wydajność oraz żywotność systemu. Przykładowo, w instalacjach domowych często zaleca się stosowanie przewodów o większym przekroju, zwłaszcza w dłuższych odcinkach, aby zredukować straty energetyczne.
