Pytanie 1

Który z wymienionych bezpieczników powinien być użyty, aby chronić przed skutkami zwarć trójfazowego silnika klatkowego o prądzie znamionowym I_n = 12 A, jeśli jego prąd rozruchowy I_r = 5×I_n, a współczynnik rozruchu α = 3?

A. aM 16A

B. aM 20A

C. gF 35A

D. gR 20A

Odpowiedź aM 20A jest poprawna, ponieważ bezpiecznik typu aM charakteryzuje się dużą zdolnością do wytrzymywania krótkotrwałych prądów rozruchowych, co jest istotne w przypadku silnika klatkowego. W obliczeniach ustalamy prąd rozruchowy Ir jako pięciokrotność prądu znamionowego: Ir = 5 × In = 5 × 12 A = 60 A. Przy współczynniku rozruchu α równym 3, maksymalny prąd, który może wystąpić podczas rozruchu wynosi: Imax = Ir × α = 60 A × 3 = 180 A. Zastosowanie bezpiecznika aM 20A zapewnia odpowiednią ochronę, ponieważ jego charakterystyka pozwala na wytrzymanie krótkotrwałych prądów rozruchowych bez przepalania, a jednocześnie skutecznie zabezpiecza przed długotrwałym przeciążeniem. Takie rozwiązanie jest zgodne z normami IEC 60269 oraz NEC, które określają zasady wyboru zabezpieczeń dla silników elektrycznych. W praktyce, stosowanie bezpieczników typu aM jest powszechne w instalacjach przemysłowych, gdzie silniki są narażone na duże prądy rozruchowe.

Pytanie 2

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

A. Prądu rozruchu silnika szeregowego.

B. Prądu sterującego tyrystorem mocy.

C. Prądu wzbudzenia silnika pierścieniowego.

D. Prądu pobieranego z sieci przez spawarkę transformatorową.

Odpowiedź, że przyrząd służy do pomiaru prądu rozruchu silnika szeregowego, jest poprawna, ponieważ miernik cęgowy jest idealnym narzędziem do takich zastosowań. Silniki szeregowe, dzięki swojej konstrukcji, przy rozruchu pobierają znacznie wyższy prąd niż podczas normalnej pracy, co może stanowić nawet kilkukrotność prądu nominalnego. Miernik cęgowy pozwala na szybki i nieinwazyjny pomiar, co jest nieocenione w praktyce, zwłaszcza w przypadku, gdy dostęp do obwodu jest ograniczony. Stosowanie tego typu mierników zgodne jest z najlepszymi praktykami w branży elektrycznej, gdzie minimalizacja ryzyka związanego z manipulowaniem przyłączonymi urządzeniami jest kluczowa. Dzięki możliwości pomiaru prądu w czasie rzeczywistym technicy mogą szybko ocenić stan urządzenia, co jest szczególnie ważne w kontekście diagnostyki i konserwacji. Warto również dodać, że zgodnie z normami IEC 61010, mierniki cęgowe muszą być odpowiednio skalibrowane, aby zapewnić dokładność pomiarów i bezpieczeństwo użytkowników.

Pytanie 3

Na podstawie wyników pomiarów przedstawionych w tabeli, wykonanych dla pokazanego wyłącznika silnikowego ustawionego w pozycji włączony (ON) określ, które uszkodzenie występuje w tym wyłączniku.

Lp.	Mierzony odcinek	Wartość rezystancji Ω
1	1 - 2	0,1
2	1 - 3	∞
3	2 - 3	∞
4	3 - 4	∞
5	5 - 4	∞
6	5 - 6	0,1

A. Zwarcie między zaciskami 2 i 3

B. Przerwa między zaciskami 3 i 4

C. Zwarcie między zaciskami 1 i 3

D. Przerwa między zaciskami 5 i 6

Analizując takie zadanie, warto podejść do pomiarów trochę jak do czytania schematu. Wyłącznik silnikowy w pozycji ON powinien przewodzić prąd w trzech niezależnych torach: 1–2, 3–4, 5–6. Każdy z tych torów ma mieć małą rezystancję, rzędu dziesiątych części oma. Jednocześnie między poszczególnymi torami fazowymi nie może być żadnego połączenia – tam spodziewamy się rezystancji nieskończonej. Stąd typowy błąd polega na tym, że ktoś widzi w tabeli dużo symboli nieskończoności i automatycznie kojarzy to ze zwarciem albo z jakimś innym „poważnym” uszkodzeniem, zamiast na spokojnie porównać wyniki z tym, jak aparat powinien działać. Zwarcie między zaciskami 1 i 3 albo 2 i 3 oznaczałoby, że dwa różne tory fazowe są połączone ze sobą. W pomiarach miałoby to postać bardzo małej rezystancji między tymi zaciskami. Tutaj jest odwrotnie – między 1–3 i 2–3 mamy nieskończoność, czyli izolacja jest zachowana, więc o żadnym zwarciu nie ma mowy. Podobnie błędny wniosek o przerwie między 5 i 6 wynika z nieuwagi: tabela jasno pokazuje około 0,1 Ω między tymi zaciskami, czyli tor jest sprawny. W praktyce przy przeglądach i pomiarach instalacji oraz aparatury, zgodnie z dobrą praktyką pomiarową i wymaganiami norm dotyczącymi badań ciągłości obwodów, zawsze weryfikuje się każdy tor osobno. Uszkodzenie polegające na przerwie w jednym torze wyłącznika silnikowego jest zresztą dość typowe, szczególnie przy długotrwałym przeciążaniu lub luźnych zaciskach. W takiej sytuacji silnik dostaje tylko dwie fazy, co może prowadzić do przegrzania i zadziałania zabezpieczeń. Dlatego kluczem jest poprawne zinterpretowanie wartości: mała rezystancja oznacza połączenie robocze, nieskończona rezystancja – izolację lub przerwę. Dopiero zestawienie tych informacji pozwala poprawnie wskazać, że uszkodzony jest tor 3–4, a inne proponowane odpowiedzi nie pasują do wyników pomiarów.

Pytanie 4

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

A. Używanie sprzętu izolacyjnego

B. Ogrodzenie obszaru pracy

C. Zarządzanie pracą w grupie

D. Uziemienie odłączonej linii

Prace przy linii napowietrznej wyłączonej spod napięcia wymagają przestrzegania określonych zasad bezpieczeństwa, które zapewniają ochronę pracowników i minimalizują ryzyko wystąpienia niebezpiecznych sytuacji. Wykonywanie pracy zespołowo jest kluczowym elementem, ponieważ zespół wzajemnie się wspiera, co pozwala na szybsze reagowanie w przypadku niespodziewanych okoliczności. Pracownicy powinni być świadomi otoczenia i potencjalnych zagrożeń, co skutkuje zwiększoną ochroną. Uziemienie wyłączonej linii jest kolejnym kluczowym środkiem ostrożności. Uziemienie nie tylko chroni przed przypadkowym porażeniem, ale także zapewnia, że w przypadku jakiejkolwiek nieprzewidzianej sytuacji, nie wystąpi niebezpieczne napięcie. Ogrodzenie miejsca wykonywania pracy również odgrywa ważną rolę; zabezpiecza obszar przed dostępem osób nieuprawnionych, co jest zgodne z zasadami BHP. Błędne jest przekonanie, że te środki są zbędne, ponieważ każdy moment pracy przy instalacjach elektrycznych wiąże się z potencjalnym niebezpieczeństwem, nawet jeśli linia jest wyłączona. Standardy BHP oraz normy krajowe wyraźnie wskazują, że zabezpieczenie miejsca pracy i stosowanie odpowiednich procedur są nie tylko zalecane, ale wręcz wymagane, aby zapewnić maksymalne bezpieczeństwo w miejscu pracy.

Pytanie 5

Jakie urządzenie powinno zostać użyte do zasilenia obwodu SELV z sieci 230 V, 50 Hz?

A. Dzielnik napięcia

B. Przekładnik

C. Autotransformator

D. Transformator bezpieczeństwa

Transformator bezpieczeństwa jest kluczowym urządzeniem stosowanym do zasilania obwodów SELV (Safety Extra Low Voltage) z sieci 230 V, 50 Hz. Jego główną funkcją jest zapewnienie izolacji galwanicznej pomiędzy wysokim napięciem a niskim napięciem, co znacząco minimalizuje ryzyko porażenia prądem elektrycznym. Transformator bezpieczeństwa działa na zasadzie obniżania napięcia do poziomu, który jest bezpieczny dla użytkowników. Przykładem zastosowania transformatora bezpieczeństwa może być oświetlenie w obiektach, gdzie wymagana jest szczególna ochrona przed porażeniem, takie jak baseny, łazienki czy miejsca z dużą wilgotnością. Zgodnie z normą IEC 61140, urządzenia te muszą spełniać określone wymagania dotyczące bezpieczeństwa, co czyni je niezastąpionymi w instalacjach niskonapięciowych. Transformator bezpieczeństwa, w przeciwieństwie do innych urządzeń, zapewnia nie tylko redukcję napięcia, ale i odpowiednie zabezpieczenie przed skutkami awarii, co czyni go odpowiednim wyborem w kontekście bezpieczeństwa użytkowników.

Pytanie 6

Dodatkowy przewód ochronny w instalacji wykonanej przewodem LYd 750 4x2,5 zamocowanej na uchwytach na ścianie piwnicy powinien być oznaczony symbolem

A. LYc 300/500 1x6

B. ADY 750 1x2,5

C. Dyd 750 1x4

D. YDY 450/750 1x2,5

Wybór innych oznaczeń przewodów, takich jak YDY 450/750 1x2,5, ADY 750 1x2,5 czy LYc 300/500 1x6, wskazuje na nieporozumienie w zakresie doboru przewodów ochronnych w instalacjach elektrycznych. Przewód YDY 450/750 1x2,5 charakteryzuje się niższą klasą napięciową, co sprawia, że nie jest odpowiedni do zastosowań, gdzie występują napięcia do 750V. Podobnie przewód ADY 750 1x2,5, mimo że oznaczenie sugeruje, iż jest przystosowany do napięcia 750V, nie spełnia wymogów dotyczących ochrony, które są kluczowe w instalacjach z przewodami LYd. Z kolei przewód LYc 300/500 1x6 ma oznaczenie wskazujące na jeszcze niższe napięcie i nieodpowiednią średnicę, co czyni go nieodpowiednim do warunków wymagających solidnej ochrony. Typowym błędem myślowym, prowadzącym do wyboru tych przewodów, jest skupienie się wyłącznie na oznaczeniu napięcia, bez uwzględnienia ich rzeczywistej charakterystyki oraz przeznaczenia. Kluczowe jest, aby przy doborze przewodów nie tylko kierować się wartościami napięcia, ale również odpowiednimi normami bezpieczeństwa, jak PN-IEC 60364, które określają wymagania dla instalacji elektrycznych. W praktyce, stosowanie niewłaściwych przewodów może prowadzić do poważnych skutków, takich jak uszkodzenia sprzętu, a co gorsza, zagrożenia dla życia użytkowników.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

A. 20 A

B. 16 A

C. 10 A

D. 6 A

Dobór wyłącznika nadprądowego o niewłaściwej wartości prądu znamionowego najczęściej wynika z błędnych obliczeń lub nieprawidłowego zrozumienia parametrów obciążenia. W przypadku wartości 6 A, 10 A i 20 A, można zauważyć, że każdy z tych wyborów nieprawidłowo odzwierciedla rzeczywisty prąd roboczy urządzenia. Wyłącznik 6 A jest zdecydowanie zbyt niski dla obciążenia 10,43 A, co skutkowałoby jego ciągłym wyłączaniem przy normalnej pracy grzejnika. Z kolei wybór wyłącznika o prądzie znamionowym 10 A również nie zapewnia odpowiedniego marginesu bezpieczeństwa, co może prowadzić do częstych wyłączeń w trakcie pracy przy pełnym obciążeniu. Z kolei zastosowanie wyłącznika 20 A może wydawać się bezpieczniejsze, jednak może prowadzić do sytuacji, w której rzeczywiste zwarcie nie zostanie odpowiednio zidentyfikowane i zadziała z opóźnieniem, co jest niebezpieczne. Obliczenia przekładają się na praktyczne podejście do projektowania instalacji, gdzie stosowanie wyłączników nadprądowych o zbyt wysokiej wartości prądu może narazić instalację na ryzyko uszkodzeń. Zgodnie z normami obowiązującymi w branży, ważne jest, aby zawsze dobierać wyłączniki w oparciu o rzeczywiste obciążenia i ich charakterystykę, aby zapewnić bezpieczeństwo oraz właściwe działanie całej instalacji.

Pytanie 9

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 3 lata

B. 5 lat

C. 2 lata

D. 4 lata

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 10

Który symbol graficzny przedstawia wciskany przycisk bistabilny z zestykiem zwiernym?

A. Symbol 1.

B. Symbol 2.

C. Symbol 3.

D. Symbol 4.

Wybierając inne symbole, można napotkać kilka typowych nieporozumień dotyczących reprezentacji przycisków bistabilnych. Niektóre symbole mogą wydawać się na pierwszy rzut oka atrakcyjne, ale nie odwzorowują one mechanizmu działania zestyku zwiernego. Na przykład, symbol, który wygląda na przycisk, ale nie ma przerywanej linii kontaktu, sugeruje, że kontakt jest ciągły, co nie jest zgodne z zasadami działania zestyku zwiernego. W istocie, przyciski bistabilne działają na zasadzie samodzielnego utrzymywania stanu po naciśnięciu, co odzwierciedla ich charakterystyka zamiast ciągłego przepływu prądu. W związku z tym wybór symboli, które nie różnicują pomiędzy stanami, prowadzi do mylnych interpretacji i potencjalnych błędów w instalacjach elektrycznych. Warto również podkreślić, że dobór symboli w dokumentacji technicznej powinien być zgodny z obowiązującymi normami, takimi jak IEC 60617. W przeciwnym razie, może to skutkować błędami w montażu oraz eksploatacji urządzeń. Dlatego, zrozumienie różnicy między symbolami oraz ich praktyczne zastosowanie jest kluczowe dla każdego inżyniera czy technika, aby uniknąć nieporozumień w pracy z systemami elektrycznymi.

Pytanie 11

Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?

A. Uszkodzony łącznik na pierwszym piętrze

B. Niedokręcony przewód do łącznika na pierwszym piętrze

C. Uszkodzony automat schodowy

D. Niedokręcony przewód do oprawy na pierwszym piętrze

Niedokręcony przewód do oprawy na pierwszym piętrze może być przyczyną braku działania żarówki w tym miejscu. Ta sytuacja często występuje w instalacjach elektrycznych, gdy podczas montażu lub konserwacji, przewody nie są odpowiednio dokręcone. W przypadku oświetlenia na klatkach schodowych, gdzie automaty schodowe kontrolują oświetlenie, każdy element musi być prawidłowo podłączony, aby zapewnić szczelność obwodu. Przykładem może być sytuacja, gdy podczas wymiany żarówki osoba nie zwraca uwagi na stan połączeń, co może prowadzić do ich luzowania. W praktyce, regularne kontrole i konserwacja instalacji elektrycznych, zgodne z normami PN-IEC 60364, są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania systemów oświetleniowych. Zawsze warto sprawdzić połączenia przed uznaniem, że część jest uszkodzona, co może zaoszczędzić czas i koszty związane z naprawą.

Pytanie 12

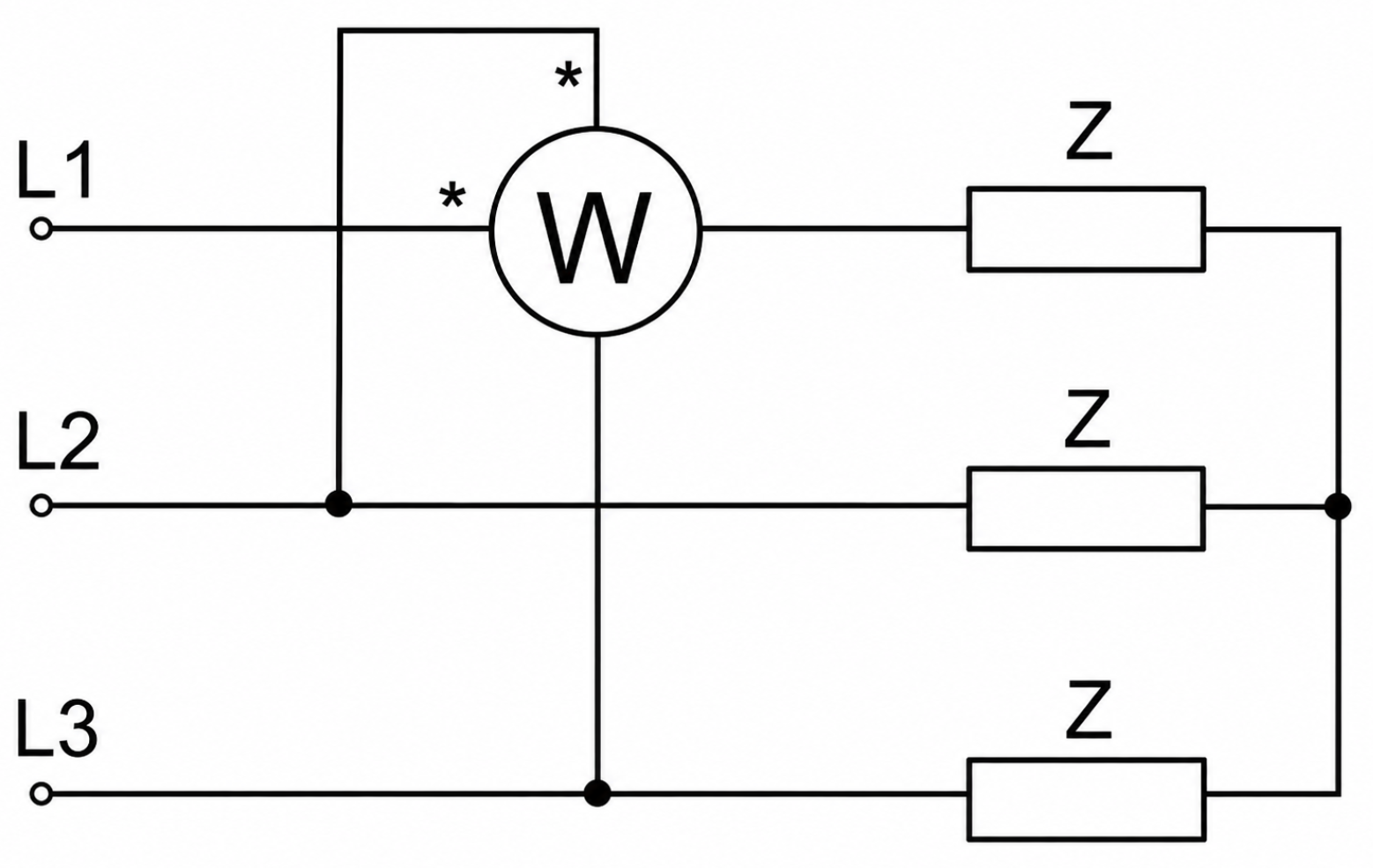

Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku?

A. Mocy czynnej oddawanej do sieci.

B. Mocy czynnej pobieranej z sieci.

C. Mocy biernej indukcyjnej oddawanej do sieci.

D. Mocy biernej indukcyjnej pobieranej z sieci.

Poprawna odpowiedź to moc bierna indukcyjna pobierana z sieci, co jest związane z charakterystyką działania silników indukcyjnych. Silniki te, będąc odbiornikami indukcyjnymi, wymagają mocy biernej do wytworzenia pola magnetycznego niezbędnego do ich działania. Pomiar tej mocy biernej realizowany jest w układzie trójfazowym metodą dwóch watomierzy, co jest zgodne z normami pomiarów elektrycznych. Watomierz, będąc jednocześnie urządzeniem do pomiaru mocy czynnej i biernej, w przypadku silników indukcyjnych, wskazuje moc bierną pobraną z sieci. W praktyce, zrozumienie tego procesu jest kluczowe dla efektywnego zarządzania energią w zakładach przemysłowych, gdzie silniki indukcyjne stanowią większość obciążenia elektrycznego. Takie pomiary pomagają w optymalizacji zużycia energii oraz w unikaniu kar za nadmierne pobieranie mocy biernej, zgodnie z obowiązującymi regulacjami w branży energetycznej.

Pytanie 13

Podczas diagnostyki silnika elektrycznego stwierdzono, że uzwojenie stojana ma obniżoną rezystancję izolacji. Jakie działania należy podjąć?

A. Zastosować dodatkowe uziemienie

B. Zwiększyć częstotliwość napięcia zasilającego

C. Przeprowadzić osuszanie uzwojenia lub wymienić izolację

D. Zmniejszyć prąd wzbudzenia

Zwiększenie częstotliwości napięcia zasilającego nie jest właściwym rozwiązaniem problemu obniżonej rezystancji izolacji w uzwojeniu stojana silnika elektrycznego. Tego rodzaju działanie mogłoby prowadzić do dodatkowego stresu termicznego i mechanicznego na uzwojeniach, co tylko pogorszyłoby sytuację. Nie jest to zgodne z dobrą praktyką inżynierską, ponieważ nie odnosi się bezpośrednio do poprawy rezystancji izolacji. Z kolei zmniejszenie prądu wzbudzenia dotyczy głównie maszyn synchronicznych, a nie bezpośrednio kwestii izolacji w silnikach elektrycznych. Choć mogłoby to mieć pewien wpływ na ogólne warunki pracy silnika, nie rozwiązuje podstawowego problemu związanego z izolacją. Zastosowanie dodatkowego uziemienia jako środek zaradczy w sytuacji obniżonej rezystancji izolacji jest również niewłaściwe. Uziemienie jest istotnym elementem ochrony przed porażeniem elektrycznym, ale nie wpływa bezpośrednio na poprawę stanu izolacji uzwojeń. Uziemienie ma na celu bezpieczne odprowadzanie prądów upływowych w przypadku awarii, a nie poprawę parametrów izolacji. Wszystkie te błędne podejścia wynikają z nieporozumień dotyczących prawidłowego postępowania przy problemach z rezystancją izolacji i mogą prowadzić do niepotrzebnych awarii oraz zagrożeń dla bezpieczeństwa.

Pytanie 14

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

A. 1,1

B. 2,2

C. 0,8

D. 1,4

Odpowiedź 1,1 jest poprawna, ponieważ przy obliczaniu maksymalnej dopuszczalnej wartości nastawy prądu na zabezpieczeniu termicznym silników trójfazowych, stosuje się współczynnik 1,1. Ten współczynnik uwzględnia zwiększone obciążenie silnika w przypadku jego rozruchu oraz wpływ na jego pracę w warunkach długotrwałego obciążenia. Przyjmuje się, że silniki trójfazowe mogą być obciążane do wartości 10% powyżej znamionowej przez krótki czas, co jest kluczowe dla ochrony silnika oraz zapewnienia jego efektywności. W praktyce oznacza to, że jeżeli znamionowy prąd silnika wynosi na przykład 10 A, to maksymalna wartość nastawy na zabezpieczeniu termicznym powinna wynosić 11 A. Zastosowanie tego współczynnika jest zgodne z normami IEC 60034 oraz wytycznymi producentów urządzeń, co jest kluczowe dla zabezpieczenia silników i zapewnienia ich prawidłowej pracy.

Pytanie 15

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
A	1 rok	1 rok
B	1 rok	5 lat
C	5 lat	1 rok
D	5 lat	5 lat

A. C.

B. D.

C. A.

D. B.

Wybór nieprawidłowej odpowiedzi często wynika z niepełnego zrozumienia wymagań prawnych dotyczących pomiarów w instalacjach elektrycznych. Niektórzy mogą mylnie uważać, że pomiary skuteczności ochrony przeciwporażeniowej powinny być przeprowadzane częściej niż co 5 lat, co nie znajduje potwierdzenia w przepisach Prawa budowlanego. Częstsze wykonywanie tych pomiarów nie tylko generuje niepotrzebne koszty, ale także może prowadzić do zjawiska przestymulowania, gdzie wykonawcy, skupiając się na nadmiarowych interwencjach, zaniedbują istotne aspekty konserwacji i nadzoru. Ponadto, nieprawidłowe przekonanie o rocznych pomiarach rezystancji izolacji często powoduje pominięcie bardziej kompleksowych analiz stanu technicznego instalacji. Kluczowym jest zrozumienie, że pomiary te mają na celu potwierdzenie, iż instalacja spełnia wymogi bezpieczeństwa przez dłuższy czas, a nie tylko w krótkich interwałach. Najlepsze praktyki w obszarze ochrony przeciwporażeniowej zalecają stosowanie okresowych przeglądów zgodnych z ustalonym harmonogramem, co pozwala na efektywne zarządzanie bezpieczeństwem elektrycznym. W związku z tym, ignorowanie wytycznych dotyczących interwałów pomiarowych prowadzi do niepełnego obrazu stanu instalacji i może narażać użytkowników na poważne ryzyko. Zrozumienie tych zasad jest kluczowe dla skutecznego zarządzania bezpieczeństwem w obiektach edukacyjnych.

Pytanie 16

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
silnika.

A. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu

B. Silnik będzie pracował z mocą mniejszą od znamionowej.

C. Wirnik silnika zmieni kierunek wirowania na przeciwny.

D. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

Pojawienie się błędnych koncepcji często dotyczy niepełnego zrozumienia działania urządzeń zabezpieczających. Stwierdzenie, że silnik będzie pracował z mocą mniejszą od znamionowej, jest mylące, ponieważ w przypadku błędnego podłączenia żyły PE do bieguna neutralnego, silnik może w ogóle nie działać, co nie jest równoznaczne z jego obniżoną mocą. Kolejnym błędnym rozumowaniem jest założenie, że wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu. Wyłącznik nadprądowy jest zaprojektowany w celu ochrony przed przeciążeniami i zwarciami w obwodzie, więc niezależnie od podłączenia przewodów, jego zadziałanie nie jest związane bezpośrednio z nieprawidłowym podłączeniem przewodów do wtyku. Co więcej, zmiana kierunku wirowania wirnika silnika również nie nastąpi w wyniku pomyłki w podłączeniu przewodów, ponieważ zależy ona od kolejności podłączenia przewodów fazowych. Warto podkreślić, że nieprawidłowe podłączenia mogą prowadzić do poważnych konsekwencji, takich jak uszkodzenie urządzenia, co może być kosztowne i niebezpieczne dla użytkowników. Kluczowe jest zrozumienie, że w przypadku nieprawidłowego podłączenia, na pierwszym miejscu następuje ryzyko porażenia prądem, które powinno być zawsze brane pod uwagę w każdej instalacji elektrycznej.

Pytanie 17

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Obwód	Nazwa urządzenia elektrycznego	Zastosowane zabezpieczenie	Prąd wyłączalny z charakterystyki	Czas wyłączenia	Zmierzona impedancja	Prąd zwarcia obliczeniowy
Obwód	Nazwa urządzenia elektrycznego	Ib w A	Iw w A	T≤... w s	Zz w Ω	Izw w A
A.	gniazdo jednofazowe	B16	80	0,2	2,30	100,00
B.	gniazdo jednofazowe	B16	80	0,2	2,53	90,09
C.	gniazdo jednofazowe	B16	80	0,2	3,36	68,45
D.	gniazdo jednofazowe	B16	80	0,2	1,32	174,24

A. A.

B. D.

C. B.

D. C.

Wybór obwodu, który spełnia warunki ochrony przeciwporażeniowej, wymaga zrozumienia kilku kluczowych zasad i norm stosowanych w branży elektrycznej. Często mylone są różne wartości prądów, co prowadzi do nieprawidłowych wniosków o bezpieczeństwie obwodów. W przypadku, gdy obwód A, B lub D zostałby wybrany, można zauważyć, że prąd różnicowy dla tych obwodów mógłby znajdować się w odpowiednich granicach, co oznaczałoby, że zabezpieczenie różnicowe działa zgodnie z wymaganiami. Często popełnianym błędem jest zrozumienie, że wszystkie obwody muszą mieć prąd różnicowy wyższy niż prąd wyzwalający. W rzeczywistości, ważne jest, aby te wartości były odpowiednio dostosowane do specyfiki danego obwodu i jego zastosowania. Dodatkowo, w kontekście ochrony przeciwporażeniowej, kluczowe jest, aby zrozumieć różnicę między prądem różnicowym a prądem wyzwalającym. Wybór obwodu, który nie wykazuje rzetelnych wartości, może prowadzić do nieodpowiednich zabezpieczeń oraz stwarzać ryzyko niebezpiecznych sytuacji. Aby uniknąć takich błędów, istotne jest zasięgnięcie wiedzy na temat standardów, takich jak IEC oraz zapoznanie się z najlepszymi praktykami branżowymi w zakresie projektowania obwodów elektrycznych.

Pytanie 18

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

A. Przerwa w uzwojeniu twornika

B. Brak obciążenia

C. Przerwa w uzwojeniu wzbudzenia

D. Luzy w łożyskach

Jak masz przerwę w uzwojeniu wzbudzenia silnika bocznikowego prądu stałego, to silnik zaczyna się rozbiegać. Dlaczego? No bo to uzwojenie odpowiada za wytwarzanie pola magnetycznego, które jest potrzebne, żeby silnik działał. Bez tego pola, silnik nie ma żadnego oporu, a to skutkuje tym, że kręci się bez kontroli. To może być naprawdę niebezpieczne, bo prowadzi do uszkodzeń. Żeby tego uniknąć, ważne są regularne kontrole i konserwacje. W przemyśle, według norm IEC 60034, trzeba monitorować stan uzwojeń i mieć systemy ochrony, które coś wykryją, gdy coś się popsuje. W silnikach używanych w różnych sprzętach, jak taśmociągi, warto też pomyśleć o dodatkowych zabezpieczeniach, żeby nie było niekontrolowanego działania silnika, gdy uzwojenie zawiedzie.

Pytanie 19

Silnik, o parametrach znamionowych zamieszczonych w ramce, wbudowany jest na stałe do nawijarki. Jak często należy przeprowadzać przegląd techniczny tego silnika?

PSBg 100L-6
U_n = 400 V	P_n = 1,8 kW	I_n = 4,5 A
n_n = 925 obr/min	S1	cosφ = 0,80

A. Nie rzadziej niż raz na rok.

B. W terminach przewidzianych dla przeglądu nawijarki.

C. Nie rzadziej niż raz na trzy lata.

D. W terminach planowanych postojów technologicznych nawijalni.

Odpowiedzi, które sugerują przeprowadzanie przeglądów co trzy lata lub co rok, a także w terminach planowanych postojów technologicznych, są nieadekwatne do rzeczywistych wymogów dotyczących konserwacji maszyn. Przede wszystkim, przegląd silnika wbudowanego w nawijarkę nie powinien być rozpatrywany w oderwaniu od przeglądów całej maszyny. Może to prowadzić do sytuacji, w której silnik jest zaniedbywany, a jego ewentualne uszkodzenia nie są wykrywane na czas, co zwiększa ryzyko awarii oraz potencjalne zagrożenie dla bezpieczeństwa operatorów. W przypadku przeglądów wykonywanych co trzy lata, ryzyko, że drobne usterki przekształcą się w poważne awarie, znacząco wzrasta. Ponadto, przeglądy planowane na okresy postojów technologicznych mogą nie być wystarczające, jeśli nie są zgodne z harmonogramem przeglądów nawijarki. Należy pamiętać, że każdy element maszyny, w tym silniki, wpływa na ogólną efektywność i niezawodność całego systemu. Z tego względu, ignorowanie standardowych procedur przeglądowych, które obejmują wszystkie składniki maszyny, może prowadzić do wzrostu kosztów operacyjnych oraz obniżenia jakości produkcji. Dlatego kluczowe jest, aby wszelkie prace konserwacyjne były dostosowane do harmonogramów przeglądów całej instalacji, co jest standardem w przemyśle.

Pytanie 20

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

A. 500 V

B. 100 V

C. 750 V

D. 230 V

Pomiar rezystancji izolacji jest kluczowym krokiem w ocenie stanu technicznego instalacji elektrycznych. Dla obwodów o napięciu znamionowym 230 V zaleca się stosowanie napięcia testowego 500 V. Wybór tego napięcia wynika z norm i standardów, które nakładają wymogi dotyczące minimalnej wartości napięcia testowego, aby zapewnić wiarygodne wyniki pomiarów. Rozporządzenia takie jak PN-HD 60364-6:2016-07 wskazują, że dla obwodów o napięciu znamionowym do 500 V, napięcie testowe powinno wynosić 500 V. Zastosowanie wyższego napięcia testowego niż napięcie znamionowe jest konieczne, aby wykryć ewentualne uszkodzenia izolacji, które mogą pojawić się w warunkach rzeczywistej eksploatacji. Dzięki temu można zidentyfikować miejsca, gdzie izolacja może być osłabiona, co pozwala na podjęcie kroków naprawczych przed wystąpieniem awarii. To podejście jest powszechnie stosowane w branży, zapewniając bezpieczeństwo i niezawodność instalacji elektrycznej.

Pytanie 21

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Wartość rezystancji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

B. Przebicie izolacji uzwojenia bocznikowego do obudowy.

C. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

D. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

Analizowane odpowiedzi sugerują różne problemy, które mogą wystąpić w silniku prądu stałego, jednak żadna z nich nie odnosi się właściwie do zidentyfikowanego stanu technicznego silnika. Pogorszenie stanu połączeń uzwojenia twornika w tabliczce zaciskowej mogłoby mieć wpływ na wydajność silnika, ale nie jest to głównym czynnikiem, który prowadzi do podwyższonej rezystancji E1-E2. Z kolei przebicie izolacji uzwojenia bocznikowego do obudowy jest poważnym problemem, który można zidentyfikować poprzez niskie wartości rezystancji między uzwojeniem a masą, co w tym przypadku nie miało miejsca, ponieważ pomiary wykazały wysokie wartości w tych punktach. Z kolei pogorszenie stanu izolacji między uzwojeniem szeregowym a obudową również nie znajduje potwierdzenia w analizowanych wynikach, które pokazują brak przebicia. Pojęcie zwarcia międzyzwojowego jest kluczowe, ponieważ jego skutki mogą prowadzić do znacznych strat mocy i przegrzewania się silnika. Często mylone są objawy zwarć z innymi rodzajami uszkodzeń, co może prowadzić do właściwego zdiagnozowania problemu. Ważne jest, aby w praktyce prowadzić regularne kontrole rezystancji uzwojeń oraz stosować się do wytycznych zawartych w normach branżowych, aby uniknąć nieprawidłowej diagnozy i niepotrzebnych kosztów napraw.

Pytanie 22

Który z poniższych przyrządów pozwala na zidentyfikowanie przerwy w przewodzie PE techniką bezpośrednią?

A. Detektor napięcia

B. Omomierz

C. Woltomierz

D. Miernik upływu

Wskaźnik napięcia, woltomierz i miernik upływu to przyrządy, które mają swoje specyficzne zastosowania, ale nie są odpowiednie do lokalizowania braków ciągłości przewodu PE metodą bezpośrednią. Wskaźnik napięcia służy głównie do szybkiego sprawdzania obecności napięcia w obwodach, co nie dostarcza informacji o ciągłości przewodów. Ten przyrząd może jednak sugerować, czy w danym miejscu obwodu występuje napięcie, ale nie informuje o ewentualnych przerwach czy uszkodzeniach. Użycie wskaźnika napięcia w kontekście pomiaru ciągłości przewodu PE może prowadzić do błędnych wniosków, gdyż może być sytuacja, w której napięcie jest obecne, ale przewód nie jest w pełni sprawny. Woltomierz, choć jest bardziej zaawansowanym narzędziem do pomiaru napięcia, również nie dostarcza danych na temat ciągłości przewodów, ponieważ jego głównym celem jest pomiar napięcia między dwoma punktami. Z kolei miernik upływu służy do oceny strumienia prądu, który przepływa przez ciało lub inne masy, co nie jest bezpośrednio związane z lokalizowaniem braków ciągłości przewodu. Użycie tych przyrządów w kontekście problemów z przewodem PE może prowadzić do pominięcia krytycznych usterek, co zagraża bezpieczeństwu instalacji elektrycznej. Dlatego kluczowe jest stosowanie odpowiednich narzędzi, takich jak omomierz, aby zapewnić dokładność i niezawodność pomiarów w systemach elektrycznych.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Które z poniższych rozwiązań gwarantuje podstawową ochronę przed porażeniem w grzejniku elektrycznym działającym w systemie TN-S?

A. Zastosowanie wyłącznika różnicowoprądowego w obwodzie zasilania

B. Izolacja robocza

C. Podłączenie obudowy do uziemienia ochronnego

D. Zastosowanie wyłącznika instalacyjnego nadprądowego w obwodzie zasilania

Podłączenie obudowy do uziemienia ochronnego jest często mylone z podstawową ochroną przeciwporażeniową, jednak w przypadku grzejnika elektrycznego pracującego w sieci TN-S to podejście nie jest wystarczające. Uziemienie ma na celu zabezpieczenie przed skutkami awarii w sytuacji, gdy izolacja robocza zawiedzie, jednak nie eliminuje konieczności stosowania izolacji jako pierwszej linii obrony. Uziemienie chroni użytkownika w przypadku, gdy obudowa urządzenia staje się naładowana wskutek uszkodzenia, ale nie chroni przed porażeniem w sytuacji, gdy elementy elektryczne są w kontakcie z użytkownikiem, zanim dojdzie do zadziałania systemu uziemiającego. Izolacja robocza zapewnia, że nawet w przypadku uszkodzenia, nie dojdzie do sytuacji, w której prąd elektryczny może przepłynąć przez obudowę grzejnika. Ponadto zastosowanie wyłącznika różnicowoprądowego lub instalacyjnego nadprądowego to metody zabezpieczające, które działają w momencie wykrycia nieprawidłowości, ale nie eliminują ryzyka podczas normalnej pracy urządzenia. Błędem może być zatem postrzeganie uziemienia lub wyłączników jako samodzielnych rozwiązań ochronnych, zamiast traktowania ich jako uzupełniających elementów systemu ochrony, który powinien zawsze obejmować odpowiednią izolację roboczą, jako fundamentalny wymóg bezpieczeństwa w instalacjach elektrycznych.

Pytanie 25

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R₀ pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?

A. D22-20R-02

B. D22-10R-02

C. D22-10R-04

D. D22-20R-04

Stosowanie diod o niewłaściwych parametrach może prowadzić do poważnych problemów w działaniu układów elektronicznych. Odpowiedzi, które nie spełniają wymagań dotyczących napięcia wstecznego lub prądu znamionowego, mogą w warunkach rzeczywistych prowadzić do ich uszkodzenia. Na przykład, dioda D22-10R-02 ma maksymalne napięcie wsteczne, które jest zbyt niskie, ponieważ nie osiąga wymaganego progu 325 V. Użycie takiej diody w układzie zasilającym 230 V może prowadzić do sytuacji, w której dioda nie wytrzyma napięcia, co skutkuje jej zniszczeniem i potencjalnym uszkodzeniem całego układu. Podobnie, dioda D22-10R-04, mimo że ma odpowiednie napięcie wsteczne, ma zaledwie 10 A prądu znamionowego, co jest niewystarczające w odniesieniu do 20 A pobieranego przez odbiornik. W kontekście przekształtników AC-DC, dążenie do zastosowania komponentów o wyższych parametrach niż podstawa jest kluczowe. Wiele osób nie zdaje sobie sprawy, że błędny dobór diod może prowadzić do nieprzewidywalnych awarii, które są nie tylko kosztowne, ale też czasochłonne w naprawie. Warto przypomnieć, że w elektronice, w szczególności przy projektowaniu zasilaczy, kluczowe jest stosowanie się do dobrych praktyk inżynieryjnych, które podkreślają znaczenie odpowiedniego doboru elementów dla zapewnienia stabilności i bezpieczeństwa działania układu.

Pytanie 26

Która z podanych przyczyn jest odpowiedzialna za ocieranie wirnika o stojan w silniku indukcyjnym klatkowym podczas jego działania?

A. Poluzowanie tabliczki zaciskowej

B. Nagle zwiększone napięcie zasilające

C. Nagle zmniejszone napięcie zasilające

D. Pęknięcie pierścieni zwierających pręty wirnika

Gwałtowny wzrost napięcia zasilającego, choć może wpływać na działanie silnika, nie jest bezpośrednią przyczyną ocierania wirnika o stojan. Wysokie napięcia mogą prowadzić do przegrzewania się uzwojeń, co w skrajnych przypadkach może uszkodzić izolację, ale sama geometria wirnika i jego stabilność nie są bezpośrednio zagrożone. W podobny sposób gwałtowne zmniejszenie napięcia zasilającego może powodować spadek momentu obrotowego, co w pewnych warunkach prowadzi do niestabilności pracy silnika, ale również nie jest przyczyną tarcia wirnika o stojan. W przypadku poluzowania tabliczki zaciskowej, choć może to prowadzić do problemów z połączeniami elektrycznymi, również nie jest to przyczyna ocierania wirnika, lecz raczej związane z problemami z zasilaniem. Prawidłowe połączenia elektryczne i mechaniczne są kluczowe, dlatego każdy silnik powinien być regularnie kontrolowany pod kątem stabilności tych elementów. Warto pamiętać, że zrozumienie przyczyn technicznych takich problemów jest kluczowe w celu minimalizacji ryzyka awarii i zapewnienia długotrwałej i efektywnej pracy urządzeń.

Pytanie 27

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

A. Tyrystora.

B. Diody Zenera.

C. Kondensatora.

D. Diody prostowniczej.

W jednopulsowym prostowniku sterowanym kluczowe jest słowo „sterowany”. Oznacza ono, że element prostujący musi umożliwiać regulację chwili rozpoczęcia przewodzenia w każdym półokresie napięcia przemiennego. Zwykła dioda prostownicza przewodzi automatycznie, gdy tylko jest spolaryzowana w kierunku przewodzenia, więc nie daje możliwości zmiany kąta załączenia – mamy wtedy prostownik niesterowany. To typowy błąd myślowy: skoro prostownik, to „na pewno dioda”. W wersji sterowanej potrzebny jest element, który można włączyć sygnałem sterującym, czyli tyrystor lub triak (dla prądu przemiennego dwukierunkowo), ale w tym konkretnym układzie jednopulsowym po stronie wtórnej transformatora stosuje się klasyczny tyrystor jednokierunkowy. Innym częstym skojarzeniem jest kondensator. Kondensator oczywiście bardzo często występuje w prostownikach, ale głównie jako element filtrujący (wygładzanie tętnień) albo element układu snubber do ograniczania przepięć i stromości narastania napięcia du/dt na tyrystorze. Sam kondensator nie pełni jednak funkcji elementu prostującego, nie ma właściwości jednokierunkowego przewodzenia, więc nie może „zastąpić” tyrystora w przerwie obwodu. Pojawia się też odpowiedź z diodą Zenera. Dioda Zenera pełni w prostownikach role pomocnicze: stabilizacja napięcia odniesienia, zabezpieczenie przed przepięciem, czasem ochrona bramki tyrystora. Nie nadaje się do sterowania przepływem dużego prądu obciążenia w pełnym zakresie napięcia wtórnego transformatora, bo jest projektowana na zupełnie inne warunki pracy i ma zupełnie inną charakterystykę prądowo-napięciową. Moim zdaniem warto zapamiętać prostą zasadę: elementem wykonawczym w prostownikach sterowanych jest tyrystor (lub układ tyrystorów), natomiast diody prostownicze, Zenera i kondensatory są dodatkowymi elementami kształtującymi przebiegi, stabilizującymi lub filtrującymi, ale nie zapewniają właściwej „sterowalności” układu.

Pytanie 28

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. P301 25A

B. S301 B16

C. S304 C25

D. P301 40A

Wybór innych opcji, takich jak S304 C25, P301 40A czy S301 B16, może wynikać z nieporozumienia dotyczącego ról poszczególnych urządzeń zabezpieczających w instalacjach elektrycznych. Wyłącznik S304 C25 to wyłącznik nadprądowy, który jest zaprojektowany do ochrony obwodów przed przeciążeniem i zwarciami, ale nie detekuje różnicy prądów, co czyni go niewłaściwym rozwiązaniem w przypadku zwarcia przewodu neutralnego z ochronnym. P301 40A z kolei sugeruje większą wartość prądu, co nie jest odpowiednie dla ochrony obwodów oświetleniowych, które zazwyczaj wymagają mniejszych wartości zabezpieczeń, zgodnych z zaleceniami norm krajowych i międzynarodowych. Odpowiedź S301 B16 również wprowadza w błąd, ponieważ jest to wyłącznik nadprądowy, który nie reaguje na różnice prądowe, a jego zastosowanie ogranicza się do zabezpieczeń przed przeciążeniem. Typowymi błędami są nieprawidłowe utożsamianie wyłączników nadprądowych z różnicowoprądowymi oraz brak zrozumienia zasad działania ochrony przeciwporażeniowej. Właściwe zrozumienie, kiedy i jak stosować różne urządzenia zabezpieczające, jest kluczowe dla poprawnego projektowania instalacji elektrycznych, co zapewnia bezpieczeństwo użytkowników oraz zgodność z obowiązującymi normami.

Pytanie 29

Jaki stopień ochrony powinny mieć oprawy oświetleniowe w silnie zapylonych pomieszczeniach?

A. IP5X

B. IP4X

C. IP3X

D. IP2X

Stopień ochrony IP5X oznacza, że oprawa oświetleniowa jest pyłoszczelna, co jest kluczowe w pomieszczeniach mocno zapylonych. Oznaczenie IP (Ingress Protection) jest standardem międzynarodowym, który określa poziom ochrony urządzeń elektrycznych przed ciałami stałymi oraz cieczami. W przypadku IP5X urządzenie jest całkowicie chronione przed pyłem, co zapewnia jego niezawodność i długowieczność w trudnych warunkach. Przykładem zastosowania IP5X mogą być zakłady przemysłowe, magazyny, czy strefy produkcyjne, gdzie obecność pyłów może wpływać na działanie oświetlenia. Stosowanie opraw oświetleniowych z tym stopniem ochrony minimalizuje ryzyko uszkodzenia komponentów elektrycznych i zwiększa bezpieczeństwo pracy. Dodatkowo, zastosowanie opraw oświetleniowych z wysokim stopniem ochrony jest zgodne z normami takimi jak EN 60529, które regulują wymagania dotyczące stopni ochrony w sprzęcie elektrycznym. W praktyce, wybierając oświetlenie do zapylonych pomieszczeń, warto zawsze kierować się tymi standardami, aby zapewnić zarówno efektywność, jak i bezpieczeństwo działania urządzeń.

Pytanie 30

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

A. Napięć w poszczególnych fazach

B. Prądu pobieranego przez odbiornik

C. Ciągłości przewodów ochronnych

D. Rezystancji izolacji przewodów

Pomiar rezystancji izolacji przewodów jest kluczowym aspektem utrzymania bezpieczeństwa i niezawodności instalacji elektrycznych. Aby dokładnie wykonać ten pomiar, używa się specjalistycznych mierników zwanych megomierzami, które generują wysokie napięcia (zwykle od 250V do 1000V). Tego rodzaju pomiar jest istotny, ponieważ pozwala ocenić, czy izolacja przewodów nie jest uszkodzona oraz czy nie występują upływy prądu, co mogłoby prowadzić do zagrożenia pożarowego lub porażenia elektrycznego. Standardy takie jak PN-EN 61557-1 opisują wymagania dotyczące testowania rezystancji izolacji, a ich przestrzeganie jest kluczowe w ramach regularnych przeglądów oraz konserwacji instalacji. Przykładowo, podczas testowania instalacji oświetleniowej w budynku użycie megomierza może pomóc w identyfikacji potencjalnych problemów zanim doprowadzą one do awarii lub zagrożenia dla użytkowników.

Pytanie 31

Urządzenia elektryczne o klasie ochrony 0 mogą być stosowane wyłącznie w sytuacji

A. zasilania ich z gniazd z ochronnym bolcem uziemiającym

B. wcześniejszego zweryfikowania efektywności ochrony w instalacji

C. korzystania z nich pod nadzorem technicznym ze strony dostawcy energii elektrycznej

D. wdrożenia ochrony przed porażeniem w formie separacji elektrycznej lub izolacji miejsca wykonywania pracy

Zasilanie urządzeń elektrycznych klasy 0 z gniazd wyposażonych w ochronny bolec uziemiający jest podejściem błędnym, ponieważ sama obecność bolca nie zapewnia ochrony przed porażeniem, gdyż urządzenia te nie posiadają żadnej formy ochrony izolacyjnej. Klasa 0 oznacza, że urządzenie nie ma dodatkowej izolacji ani zabezpieczeń, co czyni je narażonym na porażenie elektryczne w przypadku uszkodzenia. Zastosowanie nadzoru technicznego ze strony dostawcy energii elektrycznej również nie gwarantuje bezpieczeństwa, ponieważ jest to odpowiedzialność użytkownika, aby zapewnić odpowiednie warunki eksploatacyjne. Ponadto wcześniejsze sprawdzenie skuteczności ochrony w instalacji nie ma zastosowania, jeśli urządzenia nie są zaprojektowane z myślą o ochronie przed porażeniem. Stosunek do wymagań zawartych w polskich normach budowlanych oraz wytycznych dotyczących użytkowania urządzeń elektrycznych jest kluczowy - błędne założenia mogą prowadzić do poważnych wypadków. Dlatego istotne jest, aby przed użyciem urządzeń klasy 0, bardzo dokładnie ocenić ich stan oraz warunki użytkowania, a nie polegać na nieadekwatnych metodach ochrony.

Pytanie 32

Gdzie i w jaki sposób powinny być założone przenośne uziemienia przewodów zasilających w czasie przygotowywania stanowiska pracy przy urządzeniu elektrycznym odłączonym od napięcia, jeżeli wiadomo, że w normalnych warunkach może być ono dwustronnie zasilane?

A. Z jednej strony urządzenia tak, aby były niewidoczne z miejsca pracy.

B. Po obu stronach urządzenia, ale nie muszą być widoczne z miejsca pracy.

C. Po obu stronach urządzenia, ale przynajmniej jedno powinno być widoczne z miejsca pracy.

D. Z jednej strony urządzenia tak, aby były widoczne z miejsca pracy.

Poprawnie wskazana odpowiedź wynika z podstawowej zasady bezpieczeństwa przy pracach na urządzeniach, które mogą być dwustronnie zasilane. Skoro w normalnych warunkach urządzenie może mieć doprowadzone napięcie z dwóch stron, to podczas przygotowania stanowiska pracy trzeba je zabezpieczyć tak, jakby z każdej strony mogło się pojawić niekontrolowane napięcie. Dlatego przenośne uziemienia przewodów zasilających zakłada się po obu stronach urządzenia – od strony każdego możliwego kierunku zasilania. Dzięki temu nawet w razie pomyłki w łączeniach, niesprawnego wyłącznika, błędnego przełączenia w rozdzielni czy zadziałania automatyki, przewody po obu stronach pozostaną zwarte do ziemi, a więc bezpieczne dla obsługi. Bardzo ważny element to widoczność uziemienia. Przynajmniej jedno z założonych przenośnych uziemień powinno być widoczne bezpośrednio z miejsca pracy. Chodzi o to, żeby osoba wykonująca czynności mogła na własne oczy upewnić się, że obwód jest faktycznie uziemiony i zwarty, a nie tylko „na papierze” czy w dokumentacji. W praktyce eksploatacji urządzeń elektrycznych, zgodnie z zasadami BHP i dobrą praktyką wynikającą m.in. z PN‑EN 50110 (Eksploatacja urządzeń elektrycznych), przenośne uziemienia zakłada się jak najbliżej miejsca odłączenia, na wszystkich czynnych żyłach, po uprzednim sprawdzeniu braku napięcia odpowiednim przyrządem pomiarowym. Moim zdaniem to pytanie dobrze pokazuje, że sama przerwa izolacyjna w aparacie łączeniowym to za mało – dopiero widoczne uziemienie daje poczucie realnego bezpieczeństwa. W zakładach przemysłowych czy przy liniach napowietrznych to jest standard: uziemienie z obu stron odcinka pracy, a przynajmniej jedno tak, żeby monter mógł je widzieć, podnosząc klucz czy drążek, i mieć pewność, że pracuje na odcinku zwarciem zabezpieczonym do ziemi.

Pytanie 33

Kontrolę instalacji elektrycznej, znajdującej się w pomieszczeniach o wysokiej wilgotności (75÷100%), w zakresie efektywności ochrony przed porażeniem elektrycznym należy przeprowadzać co najmniej raz na

A. 4 lata

B. 2 lata

C. 1 rok

D. 3 lata

Wybór odpowiedzi związanej z dłuższym okresem między kontrolami, takimi jak 4, 3 czy 2 lata, jest na pierwszy rzut oka kuszący, jednak nie uwzględnia kluczowych aspektów bezpieczeństwa. W pomieszczeniach o wysokiej wilgotności, gdzie ryzyko porażenia prądem jest znacznie wyższe, dłuższe okresy między przeglądami mogą prowadzić do poważnych konsekwencji. Zgodnie z normami bezpieczeństwa, takie jak PN-IEC 60364, regularne kontrole są niezbędne do zapewnienia właściwego stanu instalacji. Pomijanie konieczności corocznych przeglądów może skutkować niezauważonymi uszkodzeniami, które mogą zagrażać życiu. Często błędne rozumienie bezpieczeństwa elektrycznego wynika z mylnego przekonania, że przestarzałe lub nieużywane instalacje nie wymagają regularnych kontroli. Należy jednak pamiętać, że nawet w przypadku rzadkiego użytkowania, instalacje elektryczne mogą ulegać degradacji na skutek wpływu warunków atmosferycznych, korozji czy działania chemikaliów. W praktyce zaniedbanie regularnych przeglądów może prowadzić do poważnych awarii, a nawet pożarów, co jest szczególnie niebezpieczne w pomieszczeniach wilgotnych. Dlatego tak istotne jest, aby przestrzegać zasady corocznych przeglądów, co pozwala na zachowanie wysokiego poziomu ochrony przeciwporażeniowej.

Pytanie 34

Instalację elektryczną wykonaną przewodami ADY 4×6 mm² zmodernizowano stosując przewody YDY 4×10 mm² oraz LgYżo 10 mm² ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności prądowej nowych przewodów.

A. 53,00 A

B. 44,59 A

C. 48,23 A

D. 49,00 A

Wybór innej wartości spośród dostępnych odpowiedzi może wynikać z niepełnego zrozumienia procedur obliczeniowych dotyczących obciążalności prądowej przewodów. Często błędne odpowiedzi są wynikiem pominięcia istotnych czynników, takich jak rodzaj układu przewodów, ich przekrój oraz specyfikacja materiałowa. Przykładowo, odpowiedzi z wartością 48,23 A lub 49,00 A mogą wydawać się atrakcyjne dla osób, które nie uwzględniają współczynnika poprawkowego w przypadku grupowania przewodów. W przemyśle elektrycznym bardzo ważne jest, aby nie tylko znać nominalne wartości obciążalności, ale również umieć je prawidłowo zinterpretować w kontekście konkretnego zastosowania. Może to prowadzić do sytuacji, w których nieprawidłowo dobrana wartość obciążalności spowoduje nadmierne nagrzewanie się przewodów, co w konsekwencji może prowadzić do ich uszkodzenia. Standardy branżowe, takie jak PN-IEC 60364, wskazują, że wszystkie obliczenia powinny być przeprowadzane z pełnym uwzględnieniem wszystkich czynników, aby zapewnić długotrwałą i bezpieczną pracę instalacji elektrycznej. Warto również zauważyć, że w przypadku zbyt dużych wartości obciążalności, nie ma gwarancji, że przewody sprostają wymaganiom, co może się odbić na ich żywotności i niezawodności. Dlatego ważne jest, aby rozwijać umiejętności analizy i interpretacji danych technicznych, co zdecydowanie przyczyni się do podniesienia standardów pracy w dziedzinie elektroinstalacji.

Pytanie 35

Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?

A. 2,5 mm²

B. 4 mm²

C. 1 mm²

D. 1,5 mm²

Przekrój przewodu 2,5 mm² jest najczęściej stosowany do wykonywania obwodów gniazd wtyczkowych w instalacjach mieszkaniowych podtynkowych, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje ryzyko przegrzewania się przewodów. Zgodnie z normą PN-IEC 60364, obwody gniazd wtyczkowych powinny być projektowane z uwzględnieniem maksymalnych obciążeń, które mogą wystąpić w gospodarstwie domowym. Obwody z przekrojem 2,5 mm² są w stanie obsłużyć obciążenie do 16A, co jest wystarczające dla większości sprzętu AGD oraz elektroniki. Przykładowo, standardowa pralka, zmywarka czy kuchenka elektryczna wymagają takiego przekroju, aby zapewnić ich prawidłowe działanie. Użycie mniejszych przekrojów, takich jak 1 mm² czy 1,5 mm², może prowadzić do nadmiernego nagrzewania się przewodów, co zwiększa ryzyko pożaru. Dlatego stosowanie przewodów o przekroju 2,5 mm² w gniazdach wtyczkowych jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji elektrycznych.

Pytanie 36

W zamontowanej w domu jednorodzinnym instalacji, której fragment schematu zamieszczono na rysunku, błędnie dobrano typ

A. wyłącznika W 2.

B. gniazd wtykowych Gn 2.

C. wyłącznika W 3.

D. gniazda wtykowego Gn 1.

Odpowiedź wyłącznika W 3 jest prawidłowa, ponieważ na schemacie instalacji elektrycznej przedstawione są przekroje przewodów oraz odpowiednie zabezpieczenia nadprądowe. W przypadku wyłącznika W 3, który zabezpiecza obwód z przewodami o przekroju 3 x 2,5 mm², wartość prądu znamionowego 16 A jest niezgodna z obowiązującymi normami. Zgodnie z polskimi normami, dla przewodów o tym przekroju, odpowiednie wartości prądów znamionowych wyłączników powinny wynosić odpowiednio 10 A lub 13 A. Użycie wyłącznika 16 A może prowadzić do nieodpowiedniego zabezpieczenia obwodu, co w dłuższej perspektywie może skutkować przegrzewaniem się przewodów oraz zwiększonym ryzykiem wystąpienia pożaru. Dobór właściwego wyłącznika jest kluczowym elementem projektowania instalacji elektrycznej, a jego zastosowanie w odpowiednich wartościach zapewnia nie tylko bezpieczeństwo, ale również zgodność z dobrymi praktykami branżowymi, co jest podstawą efektywnego działania instalacji.

Pytanie 37

Aby zabezpieczyć silnik o parametrach znamionowych podanych poniżej, należy dobrać wyłącznik silnikowy według oznaczenia producenta

Silnik 3~ Typ MAS063-2BA90-Z
0,25 kW 0,69 A Izol. F
IP 54 2755 obr/min cosφ 0,81
400 V (Y) 50 Hz

A. MMS-32S – 4A

B. MMS-32S – 1,6A

C. PKZM01 – 0,63

D. PKZM01 – 1

Wybór niewłaściwych wyłączników silnikowych często wynika z niepełnego zrozumienia zasad doboru urządzeń zabezpieczających dla silników elektrycznych. Na przykład, MMS-32S – 4A oferuje zbyt wysoki prąd znamionowy, co może prowadzić do braku skutecznej ochrony silnika. Taki wyłącznik nie zadziała w przypadku przeciążenia, co naraża silnik na uszkodzenia. Z kolei PKZM01 – 0,63, mimo że jest bliższy wymaganiom silnika, także nie spełnia norm, ponieważ jego maksymalny prąd jest zbyt niski w stosunku do prądu znamionowego silnika. Wybierając wyłączniki, należy pamiętać o odpowiednich marginesach prądowych, co oznacza, że wyłącznik powinien mieć wartość znamionową prądu większą niż prąd roboczy silnika, ale nie przeładowaną, aby nie doszło do fałszywych zadziałań. Niewłaściwy dobór wyłączników może prowadzić do poważnych konsekwencji, takich jak uszkodzenie silnika, a także potencjalne ryzyko pożaru z powodu przeciążeń. W związku z tym, kluczowe jest przestrzeganie norm dotyczących instalacji elektrycznych i zabezpieczeń, takich jak IEC 60947, które dostarczają wytycznych na temat bezpiecznego doboru urządzeń ochronnych dla silników. Zrozumienie tych zasad jest fundamentalne dla właściwego funkcjonowania systemów elektrycznych i ochrony sprzętu.

Pytanie 38

Jak wpłynie na napięcie dolnej strony transformatora wzrost liczby aktywnych zwojów w uzwojeniu górnym, przy niezmienionym napięciu zasilania?

A. Zmniejszy się

B. Wzrośnie

C. Nie ulegnie zmianie

D. Spadnie do zera

Zrozumienie działania transformatora wymaga znajomości podstawowych zasad dotyczących napięcia, zwojów oraz ich wzajemnych relacji. Odpowiedzi sugerujące, że napięcie się nie zmieni, mogą wynikać z błędnego założenia, że liczba zwojów nie ma wpływu na napięcie wyjściowe. Takie podejście ignoruje fundamentalne zasady transformacji energii. W rzeczywistości, napięcie na uzwojeniu dolnym jest bezpośrednio związane z liczbą zwojów w uzwojeniu górnym. Jeśli liczba zwojów w uzwojeniu górnym wzrasta, napięcie na dolnym uzwojeniu musi się obniżyć, aby zachować równowagę w transformatorze. Z kolei twierdzenie, że napięcie wzrośnie, jest oparte na niewłaściwym zrozumieniu mechanizmu działania transformatora, gdzie zwiększenie liczby zwojów w jednym uzwojeniu automatycznie nie prowadzi do wzrostu napięcia w innym. Ostatnia możliwość, że napięcie spadnie do zera, może być wynikiem skrajnego myślenia, które nie uwzględnia faktu, że transformator, przy odpowiednim zasilaniu, zawsze wytwarza pewne napięcie na uzwojeniu dolnym, choć może być ono mniejsze niż w przypadku mniejszej liczby zwojów w uzwojeniu górnym. Dobrą praktyką w analizie układów elektrycznych jest zawsze uwzględnianie proporcji i zależności między poszczególnymi elementami, co pozwala na lepsze zrozumienie działania i przewidywanie konsekwencji zmian w układzie.

Pytanie 39

Określ rodzaj i miejsce usterki zestyku pomocniczego stycznika, jeżeli w przedstawionym układzie podczas pracy silnika zasilanego przez stycznik K1 naciśnięcie przycisku sterującego PZ2 powoduje zadziałanie bezpieczników obwodu głównego.

A. Przerwa w zestyku rozwiernym ST2

B. Zwarcie zestyku rozwiernego ST1

C. Przerwa w zestyku rozwiernym ST1

D. Zwarcie zestyku rozwiernego ST2

Wybór przerwy w zestyku rozwiernym ST1 lub ST2 jako przyczyny zadziałania bezpieczników jest błędny. W przypadku przerwy w obwodzie, nie mielibyśmy do czynienia z zwarciem, co oznacza, że prąd nie mógłby przepływać przez zestyki. Taki stan nie mógłby zatem wywołać zadziałania bezpieczników, które są zaprojektowane do ochrony przed nadmiernym przepływem prądu. Przerwa w zestyku rozwiernym oznacza, że obwód jest otwarty, a silnik nie byłby zasilany. Warto także zauważyć, że zwarcie zestyku rozwiernego ST2 nie ma związku z bezpiecznikami obwodu głównego, ponieważ zestyki te dotyczą innego obwodu, który nie jest aktywowany przez przycisk PZ2. Typowym błędem myślowym w tym przypadku jest utożsamienie przerwy z zwarciem, co prowadzi do błędnych wniosków. Ważne jest, aby zrozumieć, że w sytuacjach awaryjnych, takich jak ta, właściwe diagnozowanie problemu jest kluczowe dla bezpieczeństwa całego systemu. W praktyce, analiza usterek w obwodach elektrycznych wymaga dokładności i znajomości schematów oraz stanów pracy poszczególnych elementów. Właściwe zrozumienie funkcji każdego zestyku w obwodzie jest istotne dla skutecznej identyfikacji problemu.

Pytanie 40

Którym z wymienionych łączników można zastąpić uszkodzony łącznik schodowy, aby zachować funkcjonalność instalacji?

A. Krzyżowym.

B. Jednobiegunowym.

C. Dwubiegunowym.

D. Świecznikowym.

Łącznik krzyżowy jest niezbędnym elementem w instalacjach oświetleniowych, gdzie istnieje potrzeba sterowania jednym punktem świetlnym z trzech lub więcej miejsc. Jego zastosowanie w miejscu uszkodzonego łącznika schodowego pozwala na kontynuację funkcjonalności instalacji. Zastosowanie łącznika krzyżowego umożliwia zwiększenie elastyczności systemu oświetleniowego, co jest niezwykle ważne w obiektach, gdzie różne źródła światła muszą być włączane i wyłączane z wielu lokalizacji. Na przykład, w długich korytarzach lub schodach, gdzie użytkownicy mogą chcieć włączać światło na różnych poziomach. Standardy budowlane i elektryczne, takie jak PN-IEC 61058, podkreślają znaczenie stosowania odpowiednich łączników w celu zapewnienia bezpieczeństwa i funkcjonalności instalacji. W praktyce, łączniki krzyżowe są często stosowane w domach jednorodzinnych, biurach oraz obiektach użyteczności publicznej, co czyni je nie tylko praktycznym, ale i standardowym rozwiązaniem.

Rozpocznij nowy egzamin

Powrót do strony głównej
