Pytanie 1

Zawór dławiąco-zwrotny 1V2 układu pneumatycznego przedstawionego na schemacie umożliwia powolne

A. wysunięcie tłoczyska siłownika metodą dławienia na wypływie.

B. wysunięcie tłoczyska siłownika metodą dławienia na dopływie.

C. wsunięcie tłoczyska siłownika metodą dławienia na wypływie.

D. wsunięcie tłoczyska siłownika metodą dławienia na dopływie.

Niepoprawne odpowiedzi wynikają z niepełnego zrozumienia działania zaworu dławiąco-zwrotnego. W kontekście układu pneumatycznego, dławienie na wypływie oznacza kontrolowanie prędkości wysuwania tłoczyska. Jeśli uważasz, że zawór ten ma wpływ na wsunięcie tłoczyska, to może to prowadzić do nieporozumienia. Istotne jest, aby zrozumieć, że zawór dławiąco-zwrotny działa na zasadzie ograniczania przepływu medium, co w efekcie wpływa na prędkość ruchu siłownika. Stąd, stwierdzenie, że zawór ten umożliwia wsunięcie tłoczyska na wypływie, jest błędne. Odpowiedzi sugerujące, że dławienie odbywa się na dopływie również nie są trafne, ponieważ w takim przypadku mielibyśmy do czynienia z innym efektem, w którym tłoczysko byłoby wysuwane szybciej, co w praktyce nie jest pożądane w sytuacjach wymagających precyzyjnego sterowania. Zrozumienie zasady działania tego zaworu jest kluczowe dla skutecznego projektowania układów pneumatycznych. Błędy myślowe związane z niewłaściwym kojarzeniem dławienia z kierunkiem ruchu tłoczyska mogą prowadzić do niewłaściwego doboru komponentów oraz nieefektywnego działania całego systemu. Warto przy tym zaznaczyć, że w branży pneumatycznej, zastosowanie zaworów dławiąco-zwrotnych jest ściśle powiązane z zasadami bezpieczeństwa i efektywności, co wymaga odpowiedniego przeszkolenia i zrozumienia ich funkcji.

Pytanie 2

Wyjście Q0.0 sterownika PLC połączone jest z lampką sygnalizacyjną. Do sterownika tego wgrano program przedstawiony na rysunku. Jaka będzie reakcja lampki sygnalizacyjnej po pojawieniu się sygnału wysokiego na wejściu I0.0 przy jednoczesnym braku sygnału na wejściu I0.1?

A. Będzie świeciła się przez 5 sekund.

B. Nie zaświeci się.

C. Zaświeci się z opóźnieniem 5 sekund.

D. Będzie się świeciła ciągle.

Podjęta decyzja o wybraniu błędnej odpowiedzi opiera się na niepełnym zrozumieniu działania programowalnych sterowników logicznych (PLC) oraz zasady działania timerów. Często występującym błędem jest założenie, że sygnał wysoki na jednym z wejść automatycznie prowadzi do aktywacji wyjścia. W przypadku tego pytania, odpowiedź sugerująca, że lampka zaświeci się natychmiast lub z opóźnieniem, ignoruje kluczowy warunek dotyczący stanu drugiego wejścia, I0.1. W praktyce, aby wyjście mogło zostać aktywowane, muszą być spełnione wszystkie zdefiniowane warunki w programie. Timer w tym przypadku działa jako element opóźniający, ale nie pełni roli aktywatora samego wyjścia. Warto zrozumieć, że w programowaniu PLC często stosuje się logikę AND, co oznacza, że wszystkie zdefiniowane warunki muszą być spełnione, aby uzyskać pożądany rezultat. Ponadto, w wielu aplikacjach automatyki, użycie timerów czy innych elementów kontrolnych wymaga precyzyjnego zrozumienia ich funkcji i interakcji z innymi komponentami systemu. Brak zrozumienia tych zasad może prowadzić do nieefektywnego programowania i wadliwej pracy systemu. Dlatego ważne jest, aby dokładnie analizować wszystkie warunki określone w programie, co pozwoli na prawidłowe przewidywanie zachowań urządzeń w odpowiedzi na zmiany sygnałów wejściowych.

Pytanie 3

W układzie pneumatycznym, którego schemat przedstawiono na rysunku, podzespół wskazany strzałką (otoczony linią przerywaną) ma za zadanie

A. umożliwić pozostanie tłoczyska w pozycji wysuniętej przez określony czas.

B. umożliwić pozostanie tłoczyska w pozycji niewysuniętej przez określony czas.

C. zapewnić powolne wysuwanie się tłoczyska.

D. zapewnić powolne cofanie się tłoczyska.

Podzespół wskazany na schemacie odpowiada za zatrzymanie tłoczyska w pozycji niewysuniętej przez określony czas. Tego rodzaju systemy są powszechnie stosowane w układach pneumatycznych, zwłaszcza w automatyzacji i robotyce, gdzie kontrola pozycji elementów wykonawczych jest kluczowa. Dzięki zastosowaniu odpowiednich zaworów oraz siłowników, można precyzyjnie regulować czas, przez jaki tłoczysko pozostaje w danej pozycji. Przykładem zastosowania tej funkcji mogą być maszyny pakujące, gdzie elementy muszą zatrzymać się na czas w celu umieszczenia produktu w opakowaniu. Ważne jest, aby takie rozwiązania były zgodne z normami bezpieczeństwa, jak np. ISO 13849, które określają wymagania dla systemów sterowania w kontekście bezpieczeństwa maszyn. Umożliwia to nie tylko efektywne działanie, ale także redukcję ryzyka wypadków. W praktyce, odpowiednie dobrane komponenty, takie jak zawory czasowe, gwarantują niezawodność i wydajność operacyjną.

Pytanie 4

W siłowniku pneumatycznym dwustronnego działania, w którym średnica tłoka jest dwa razy większa od średnicy tłoczyska, stosunek siły pchającej tłok do siły ciągnącej tłok wynosi

F = S · p
gdzie: p – ciśnienie powietrza, S – czynna powierzchnia tłoka,
S = ¼πD² – dla siły ciągnącej
S = ¼π(D² - d²) – dla siły ciągnącej
gdzie: D – średnica tłoka, d – średnica tłoczyska

A. 9:4

B. 9:8

C. 3:2

D. 4:3

Wybór odpowiedzi 4:3 jest poprawny, ponieważ w siłowniku pneumatycznym dwustronnego działania, gdzie średnica tłoka jest dwa razy większa od średnicy tłoczyska, siła pchająca tłok jest związana z różnicą powierzchni czynnych obu elementów. Powierzchnia tłoka, obliczana ze wzoru S = π*(d/2)², jest cztery razy większa od powierzchni tłoczyska. W praktyce oznacza to, że przy jednakowym ciśnieniu, siła generowana przez tłok jest cztery razy większa od siły generowanej przez tłoczysko. Jednakże siła ciągnąca tłok jest ograniczona do powierzchni tłoczyska, co prowadzi do stosunku 4:3. W zastosowaniach przemysłowych, zrozumienie tych zależności jest kluczowe dla prawidłowego doboru siłowników do określonych zadań, co przekłada się na wydajność i bezpieczeństwo pracy instalacji pneumatycznych. Wiedza ta jest zgodna z normami PN-EN ISO 4414, które regulują zasady projektowania systemów pneumatycznych, uwzględniając takie aspekty jak dobór siły i stosunków powierzchniowych.

Pytanie 5

Urządzenie przedstawione na zdjęciu to

A. transformator separacyjny.

B. transformator rozdzielczy.

C. transformator bezpieczeństwa.

D. autotransformator.

Wybór innych typów transformatorów, takich jak autotransformator, transformator rozdzielczy czy transformator bezpieczeństwa, jest wynikiem braku zrozumienia podstawowych zasad funkcjonowania tych urządzeń. Autotransformator, który łączy obwody pierwotne i wtórne, nie izoluje ich od siebie, co jest kluczowym aspektem funkcji transformatora separacyjnego. Przykładem zastosowania autotransformatora jest regulacja napięcia w aplikacjach, gdzie niezbędne jest jedynie przekształcanie napięcia bez separacji obwodów, co może prowadzić do zagrożenia w przypadku awarii. Transformator rozdzielczy, z drugiej strony, jest używany w systemach energetycznych do rozdzielania mocy na różne linie, ale jego działanie również nie obejmuje izolacji obwodów, co jest niezbędne w kontekście bezpieczeństwa. Transformator bezpieczeństwa ma na celu ochronę przed porażeniem prądem, jednak różni się od transformatora separacyjnego szczegółami konstrukcyjnymi i przeznaczeniem. Zrozumienie tych różnic jest kluczowe dla skutecznego projektowania i implementacji systemów elektroenergetycznych, gdzie bezpieczeństwo i niezawodność są priorytetami. Każda z tych pomyłek wskazuje na nieprzemyślane podejście do tematu i potrzebę głębszej analizy oraz przyswojenia wiedzy na temat funkcji i zastosowań różnych typów transformatorów w praktyce.

Pytanie 6

Chłodzenie powietrza przy użyciu agregatu chłodniczego do ciśnienia punktu rosy na poziomie +2 °C ma na celu

A. nasycenie powietrza parą wodną

B. osuszenie powietrza

C. usunięcie zanieczyszczeń

D. zwiększenie ciśnienia

Pojęcia związane z odfiltrowywaniem zanieczyszczeń, podwyższaniem ciśnienia oraz nasycaniem powietrza parą wodną są często mylone z procesem osuszania powietrza. Odfiltrowanie zanieczyszczeń to proces skupiający się na usuwaniu cząstek stałych oraz substancji chemicznych z powietrza, co odbywa się głównie za pomocą filtrów powietrza, a nie poprzez schładzanie. W przypadku podwyższania ciśnienia, nie ma bezpośredniego związku z oziębianiem powietrza; proces ten ma na celu zwiększenie intensywności przepływu powietrza lub gazów, co w kontekście klimatyzacji czy wentylacji nie prowadzi do osuszania. Nasycanie powietrza parą wodną jest odwrotnością osuszania, gdzie powietrze staje się przesycone wilgocią, co może prowadzić do kondensacji i problemów związanych z wilgocią. Takie podejścia mogą prowadzić do błędnych wniosków, ponieważ nie uwzględniają one fizycznych właściwości powietrza oraz jego zachowania w różnych warunkach temperaturowych i ciśnieniowych. Kluczowe jest zrozumienie, że schładzanie powietrza jest techniką, która bezpośrednio wpływa na jego wilgotność, co jest zasadniczym elementem w wielu zastosowaniach inżynieryjnych.

Pytanie 7

Z informacji o parametrach wynika, że cewka elektrozaworu jest przeznaczona do pracy z napięciem przemiennym o wartości 230 V. Jaką wartość ona reprezentuje?

A. maksymalna napięcia podzielona przez √2

B. średnia napięcia wyznaczona dla półokresu

C. średnia napięcia wyznaczona dla okresu

D. maksymalna napięcia podzielona przez √3

Odpowiedź wskazująca, że napięcie 230 V jest maksymalnym napięciem podzielonym przez √2 jest prawidłowa, ponieważ w przypadku napięcia przemiennego, wartość skuteczna (RMS) jest kluczowym parametrem. Wartość skuteczna napięcia przemiennego jest definiowana jako wartość napięcia, która dostarcza taką samą moc średnią jak napięcie stałe. W przypadku sygnału sinusoidalnego, wartość skuteczna jest uzyskiwana poprzez podział maksymalnego napięcia przez pierwiastek kwadratowy z dwóch (√2). W praktyce, w instalacjach elektrycznych, napięcie 230 V odnosi się do wartości skutecznej, co jest standardem w Europie. Dlatego cewki elektrozaworów zaprojektowane do pracy przy napięciu 230 V są przystosowane do napięcia o maksymalnej wartości 325 V (230 V × √2). Zastosowanie tego parametru jest istotne w kontekście projektowania systemów zasilania, gdzie należy uwzględnić zarówno wartości skuteczne, jak i maksymalne, aby zapewnić prawidłowe działanie urządzeń i uniknąć uszkodzeń. Warto zwrócić uwagę, że przestrzeganie tych norm jest kluczowe dla bezpieczeństwa i niezawodności instalacji elektrycznych.

Pytanie 8

Jaką metodę łączenia materiałów należy wybrać do połączenia stali nierdzewnej z mosiądzem?

A. Zgrzewania

B. Lutowania twardego

C. Lutowania miękkiego

D. Klejenia

Lutowanie twarde jest techniką łączenia, która polega na wykorzystaniu stopu o wyższej temperaturze topnienia niż w przypadku lutowania miękkiego. Jest to proces, który zapewnia silne i trwałe połączenia, co czyni go idealnym do łączenia metali o różnych właściwościach, takich jak stal nierdzewna i mosiądz. W przypadku tych dwóch materiałów, lutowanie twarde umożliwia osiągnięcie wysokiej wytrzymałości na rozciąganie oraz odporności na korozję, co jest kluczowe w aplikacjach przemysłowych. W praktyce lutowanie twarde wymaga zastosowania odpowiednich lutów, które mają podobne właściwości fizyczne i chemiczne do łączonych materiałów. Dobrą praktyką jest również precyzyjne przygotowanie powierzchni, aby zapewnić skuteczną adhezję. Lutowanie twarde jest szeroko stosowane w branży motoryzacyjnej, elektronicznej oraz w produkcji sprzętu medycznego, gdzie niezawodność połączeń jest kluczowa.

Pytanie 9

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

A. polerowania

B. napawania

C. spawania

D. lutowania

Polerowanie to skuteczna metoda usuwania drobnych, niewielkich rys na tłoczysku siłownika hydraulicznego, ponieważ pozwala na wygładzenie powierzchni metalowej bez potrzeby dodawania materiału. W procesie polerowania wykorzystuje się różne materiały ścierne, takie jak pasty polerskie czy materiały ścierne o drobnych ziarnach, co umożliwia osiągnięcie wysokiej jakości wykończenia. Przykładem zastosowania polerowania w praktyce jest konserwacja siłowników hydraulicznych w maszynach budowlanych, gdzie ich długowieczność oraz niezawodność są kluczowe. Polerowanie nie tylko poprawia estetykę, ale również minimalizuje ryzyko dalszego uszkodzenia, zmniejszając tarcie i zużycie materiału. W branży hydraulicznej standardy jakości, takie jak ISO 9001, zalecają regularne kontrolowanie stanu tłoczysk i ich polerowanie w celu zapewnienia optymalnej wydajności oraz bezpieczeństwa operacyjnego urządzeń hydraulicznych. Warto również wspomnieć, że polerowanie przyczynia się do poprawy właściwości tribologicznych powierzchni, co wpływa na efektywność pracy siłowników.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Który z wymienionych materiałów znajduje zastosowanie w konstrukcjach spawanych?

A. Żeliwo białe

B. Stal wysokowęglowa

C. Stal niskowęglowa

D. Żeliwo szare

Stal niskowęglowa jest materiałem, który jest powszechnie stosowany w konstrukcjach spawanych, ponieważ charakteryzuje się dobrą spawalnością oraz wystarczającą wytrzymałością, co czyni ją idealnym wyborem do różnorodnych zastosowań inżynieryjnych. Zawartość węgla w stali niskowęglowej nie przekracza 0,3%, co zapewnia jej dużą plastyczność i łatwość w obróbce. Materiały te są często stosowane w budowie konstrukcji stalowych, takich jak wieże, mosty oraz różne elementy przemysłowe. Dodatkowo, stal niskowęglowa może być poddawana różnym procesom, takim jak hartowanie czy odpuszczanie, co pozwala dostosować jej właściwości do specyficznych wymagań projektu. W praktyce, zgodnie z normą EN 10025, stal niskowęglowa łączy w sobie zdolności do spawania z dobrą odpornością na zmęczenie, co czyni ją niezastąpionym materiałem w inżynierii konstrukcyjnej i mechanice. Przykłady zastosowań obejmują budowę ram samochodowych, elementów maszyn oraz innych konstrukcji narażonych na dynamiczne obciążenia.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Jakie urządzenie można zastosować do pomiaru siły nacisku generowanej przez prasę pneumatyczną?

A. szczelinomierz

B. hallotron

C. tensometr

D. pirometr

Tensometr to urządzenie służące do pomiaru deformacji materiałów, co czyni go idealnym narzędziem do pomiaru siły nacisku wytwarzanej przez prasę pneumatyczną. Działa na zasadzie pomiaru zmiany oporu elektrycznego, który jest proporcjonalny do deformacji ciała stałego. W praktyce, tensometry są często stosowane w przemyśle do monitorowania obciążeń w różnych maszynach, w tym prasach hydraulicznych i pneumatycznych. Dzięki zastosowaniu tensometrów można na bieżąco kontrolować siłę nacisku, co jest niezwykle ważne dla zapewnienia bezpieczeństwa oraz efektywności procesów produkcyjnych. W standardach branżowych, takich jak ISO, zaleca się regularne stosowanie tensometrów w aplikacjach związanych z kontrolą jakości i monitorowaniem wydajności maszyn. Dodatkowo, zrozumienie działania tensometrów pozwala inżynierom na efektywniejsze projektowanie i optymalizację systemów mechanicznych.

Pytanie 14

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. nitów

B. zatrzasków

C. śrub

D. łap

Zatrzaski stosowane do montażu sterowników PLC na szynach DIN są popularnym wyborem ze względu na ich prostotę, szybkość montażu oraz bezpieczeństwo. Zatrzaski pozwalają na łatwe i szybkie mocowanie urządzenia bez potrzeby używania narzędzi, co jest szczególnie przydatne w przypadku instalacji w trudnodostępnych miejscach. W praktyce oznacza to, że technik może w krótkim czasie zamontować lub zdemontować urządzenie, co znacznie przyspiesza proces konserwacji i ewentualnej wymiany komponentów. Dodatkowo, zatrzaski zapewniają stabilne mocowanie, które zabezpiecza sterownik przed przypadkowym wypięciem się z szyny, co mogłoby prowadzić do przerw w pracy systemu. Stosowanie zatrzasków przestrzega również normy dotyczące instalacji urządzeń elektrycznych, które zalecają użycie rozwiązań umożliwiających łatwy dostęp do urządzeń bez ryzyka ich uszkodzenia. Warto również zwrócić uwagę, że w przypadku większych instalacji, łatwość montażu i demontażu staje się kluczowym czynnikiem wpływającym na efektywność pracy zespołów zajmujących się utrzymaniem ruchu.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Jaką metodę łączenia materiałów powinno się wybrać do skrzyżowania elementów ze stali nierdzewnej i mosiądzu?

A. Lutowanie twarde

B. Sklejanie

C. Lutowanie miękkie

D. Zgrzewanie

Lutowanie twarde jest optymalną techniką łączenia stali nierdzewnej i mosiądzu ze względu na różnice w temperaturze topnienia tych materiałów oraz ich właściwościach mechanicznych. Lutowanie twarde polega na stosowaniu lutów o temperaturze topnienia powyżej 450 °C, co pozwala na skuteczne tworzenie połączeń o wysokiej wytrzymałości. W przypadku stali nierdzewnej i mosiądzu lutowanie twarde jest szczególnie ważne, ponieważ oba materiały różnią się nie tylko składem chemicznym, ale również współczynnikiem rozszerzalności cieplnej. Lutowanie twarde zapewnia dobre wypełnienie szczelin oraz pozwala na uzyskanie mocnych połączeń, które są odporne na korozję, co ma kluczowe znaczenie w zastosowaniach inżynieryjnych i przemysłowych. Przykłady zastosowania lutowania twardego to produkcja sprzętu medycznego, elementów hydraulicznych oraz instalacji przemysłowych, gdzie wymagana jest trwałość i odporność na wysokie temperatury. Zastosowanie tej techniki w zgodzie z odpowiednimi normami, takimi jak PN-EN 1045, zapewnia jakość oraz niezawodność wykonanych połączeń.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Na rysunku zamieszczono symbol graficzny

A. przekaźnika.

B. wyłącznika silnikowego.

C. ochronnika przeciwprzepięciowego.

D. stycznika.

Symbol graficzny przedstawiony na rysunku to typowy symbol wyłącznika silnikowego, który jest kluczowym elementem w systemach zasilania silników elektrycznych. Wyłącznik silnikowy pełni funkcję zabezpieczającą, chroniąc silniki przed skutkami przeciążenia oraz zwarcia, co ma fundamentalne znaczenie w zachowaniu bezpieczeństwa instalacji elektrycznych. W kontekście trójfazowego zasilania, wyłącznik silnikowy jest zazwyczaj wyposażony w trzy pary styków, co umożliwia równoczesne odłączenie każdej z faz zasilających. Przykładem zastosowania wyłączników silnikowych są aplikacje w przemysłowych systemach automatyki, gdzie zapewniają one nie tylko ochronę silników, ale również ułatwiają ich uruchamianie i zatrzymywanie. Dodatkowo, standardy takie jak IEC 60947-4-1 określają wymagania dotyczące dobrego projektowania i użytkowania wyłączników silnikowych, co jest kluczowe dla zapewnienia ich efektywności oraz bezpieczeństwa w zastosowaniach przemysłowych.

Pytanie 19

Czy panewka stanowi część składową?

A. sprzęgła sztywnego tulejowego

B. łożyska kulkowego

C. zaworu pneumatycznego

D. łożyska ślizgowego

Panewka jest kluczowym elementem łożysk ślizgowych, które są szeroko stosowane w różnych zastosowaniach inżynieryjnych, takich jak silniki, maszyny przemysłowe czy urządzenia hydrauliczne. Panewka działa jako element osłony, która umożliwia swobodny ruch wału w obrębie obudowy, minimalizując tarcie i zużycie. W przypadku łożysk ślizgowych, panewka może być wykonana z różnych materiałów, takich jak tworzywa sztuczne, metale czy kompozyty, a jej wybór zależy od specyficznych warunków pracy, takich jak obciążenie, prędkość i temperatura. Standardy branżowe, takie jak ISO 11358, dostarczają wytycznych dotyczących projektowania i doboru materiałów dla panewki, co pozwala na osiągnięcie wysokiej wydajności oraz długiej żywotności łożyska. Przykładem zastosowania panewki w łożyskach ślizgowych są silniki spalinowe, gdzie panewka wału korbowego pozwala na przenoszenie dużych sił bez nadmiernego zużycia.

Pytanie 20

Otrzymanie na monitorze oscyloskopu charakterystyki tyrystora I = f(U), w układzie pomiarowym przedstawionym na rysunku, wymaga podłączenia napięcia

A. UR do kanału Y, UT do kanału X i wyboru trybu pracy X/Y oscyloskopu.

B. UR do kanału X, UT do kanału Y i wyboru trybu pracy DUAL oscyloskopu.

C. UR do kanału Y, UT do kanału X i wyboru trybu pracy DUAL oscyloskopu.

D. UR do kanału X, UT do kanału Y i wyboru trybu pracy X/Y oscyloskopu.

Wybór nieprawidłowego podłączenia napięcia UR do kanału X oraz UT do kanału Y w trybie DUAL oscyloskopu prowadzi do fundamentalnych błędów w interpretacji danych. W trybie DUAL oscyloskop prezentuje sygnały z dwóch źródeł jednocześnie, co jest niewłaściwe przy analizie I = f(U) tyrystora, gdzie istotne jest ukierunkowanie na relację między prądem a napięciem. Podłączenie napięcia UT do kanału Y, a UR do kanału X sprawia, że prąd zostaje przedstawiony na osi poziomej, co może prowadzić do niepoprawnej oceny charakterystyki tyrystora. W praktyce, nieodpowiednia interpretacja wykresu może skutkować błędnymi wnioskami na temat działania urządzenia, co jest szczególnie niebezpieczne w aplikacjach wymagających precyzyjnych pomiarów, takich jak w systemach zasilania czy automatyce przemysłowej. Ponadto, wybór trybu X/Y jest zgodny z najlepszymi praktykami w pomiarach oscyloskopowych, umożliwiając jednoczesne śledzenie dwóch zmiennych. Dlatego ważne jest, aby unikać typowych pułapek myślowych, które mogą prowadzić do nieprawidłowych decyzji dotyczących podłączenia i ustawień instrumentów pomiarowych.

Pytanie 21

Układy cyfrowe realizowane w technologii TTL potrzebują zasilania napięciem stałym o wartości

A. 10 V

B. 5 V

C. 25 V

D. 15 V

Scalone układy cyfrowe wykonane w technologii TTL (Transistor-Transistor Logic) są zaprojektowane do pracy z napięciem zasilania wynoszącym 5 V. To napięcie jest standardem w branży, zapewniającym stabilną i niezawodną pracę tych układów. Dzięki temu, że TTL operuje na niskim napięciu, układy te charakteryzują się mniejszym zużyciem energii, co jest korzystne w zastosowaniach mobilnych oraz w systemach zasilanych z baterii. W praktyce, układy TTL są powszechnie wykorzystywane w różnych aplikacjach, takich jak obliczenia cyfrowe, sterowanie procesami oraz w systemach automatyki. Dobre praktyki w projektowaniu obwodów cyfrowych zalecają używanie stabilnych źródeł zasilania, aby zminimalizować ryzyko zakłóceń oraz błędów w działaniu układów. Dodatkowo, w niektórych zastosowaniach, takich jak komunikacja szeregowa, dokładne napięcie zasilania jest kluczowe do zapewnienia odpowiedniej wydajności i zgodności z innymi komponentami systemu. Warto również pamiętać, że nieprzestrzeganie tych specyfikacji może prowadzić do uszkodzenia układów oraz obniżenia ich żywotności.

Pytanie 22

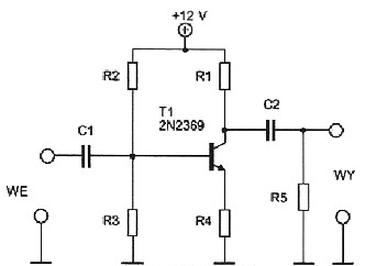

Jaki rodzaj tranzystora zastosowano w układzie wzmacniającym, przedstawionym na schemacie?

A. Unipolarny z kanałem typu n.

B. Unipolarny z kanałem typu p.

C. Bipolarny pnp.

D. Bipolarny npn.

Wybór odpowiedzi dotyczącej tranzystora unipolarnego z kanałem typu p lub unipolarnego z kanałem typu n jest nieprawidłowy, ponieważ nie uwzględnia fundamentalnych różnic między tranzystorami bipolarnymi a unipolarnymi. Tranzystory unipolarne, takie jak MOSFET-y, działają na zasadzie kontroli przepływu prądu poprzez pole elektryczne, co jest odmienne od działania tranzystorów bipolarnych, które polegają na aktywnej kontroli przepływu prądu przez zastosowanie biegunów p i n. W przypadku tranzystorów bipolarno-unipolarnych, zrozumienie ich budowy i zasady działania jest kluczowe dla prawidłowego doboru komponentów w układzie elektronicznym. Kolejnym błędnym wyborem jest tranzystor bipolarny pnp, który w przeciwieństwie do npn, przewodzi prąd w zupełnie inny sposób, co skutkuje innymi parametrami wzmacniania sygnału i zastosowaniami. Pojęcia te są często mylone przez osoby, które nie są zaznajomione z zasadami działania tranzystorów, co prowadzi do błędnych wniosków przy projektowaniu obwodów elektronicznych. Kluczowe jest, aby zrozumieć, że wybór odpowiedniego tranzystora powinien być oparty na specyficznych wymaganiach projektowych oraz znanych charakterystykach poszczególnych typów tranzystorów. W praktyce, niewłaściwy wybór komponentu może prowadzić do nieefektywności w działaniu całego układu oraz potencjalnych uszkodzeń podzespołów.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Zawory zwrotno-dławiące, w przedstawionym na rysunku układzie sterowania pneumatycznego, realizują dławienie

A. na wylocie - zawory 1V1 i 1V2

B. na wlocie - zawór 1VI i na wylocie - zawór 1V2

C. na wylocie - zawór 1V1 i na wlocie - zawór 1V2

D. na wlocie - zawory 1V1 i 1V2

Zawory zwrotno-dławiące 1V1 i 1V2 są umieszczone na wlocie do siłownika pneumatycznego, co jest naprawdę ważne dla tego jak działa cały układ pneumatyczny. Dławienie na początku pozwala na lepszą kontrolę nad przepływem medium, a to z kolei wpływa na prędkość ruchu siłownika. Przykładowo, w automatyzacji przemysłowej, gdzie precyzja ma kluczowe znaczenie, użycie tych zaworów na wlocie pozwala na płynniejsze i bardziej kontrolowane ruchy. Z mojego doświadczenia, to podejście zwiększa efektywność systemu i zmniejsza ryzyko uszkodzenia siłownika przez zbyt szybki ruch. Warto też zauważyć, że dobrze ustawione zawory zwrotno-dławiące są zgodne z normami ISO, co gwarantuje optymalne warunki pracy i bezpieczeństwo. No i nie zapominajmy, że swobodny powrót medium z siłownika do zbiornika jest kluczowy, żeby uniknąć opóźnień w reakcji układu, co jest ważne w dynamicznych zastosowaniach.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na rysunku?

A. Zespół przygotowania powietrza.

B. Zawór Z3.

C. Zawór Z1.

D. Siłownik pneumatyczny.

Siłownik pneumatyczny jest kluczowym elementem w układzie pneumatycznym, który przekształca energię pneumatyczną w ruch mechaniczny. Jego sprawność i szczelność mają bezpośredni wpływ na efektywność całego systemu. W kontekście badania szczelności, siłownik jest narażony na utratę ciśnienia, co może prowadzić do nieefektywnej pracy układu oraz obniżenia jego wydajności. W praktyce, regularne testowanie szczelności siłowników pneumatycznych jest zgodne z normami ISO 8573, które definiują jakość powietrza w systemach pneumatycznych. Przykłady zastosowania tych procedur obejmują przemysł motoryzacyjny, gdzie niezawodność siłowników jest kluczowa dla precyzyjnego działania zautomatyzowanych procesów. Dobre praktyki w zakresie konserwacji siłowników, takie jak regularne przeglądy i wymiana uszczelek, są niezbędne dla zapewnienia ich długotrwałej eksploatacji oraz minimalizacji ryzyka awarii.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

A. wózek – 6, system amortyzacji – 7

B. wózek – 5, system amortyzacji – 11

C. wózek – 6, system amortyzacji – 11

D. wózek – 5, system amortyzacji – 7

Poprawna odpowiedź wskazuje, że wózek siłownika pneumatycznego beztłoczkowego oznaczony jest cyfrą 6, a system amortyzacji cyfrą 11. Wózek jest kluczową częścią układu, gdyż to na nim montowane są elementy robocze. W praktyce, jego poprawne działanie zapewnia prawidłowe przenoszenie obciążeń i ruch. System amortyzacji z kolei, oznaczony cyfrą 11, odgrywa niezwykle ważną rolę w tłumieniu drgań oraz stabilizacji wózka podczas pracy, co jest istotne dla bezpieczeństwa oraz wydajności operacji. Standardy branżowe, takie jak ISO 6431 dotyczące cylindrów pneumatycznych, uwzględniają zasady dotyczące konstrukcji i działania siłowników, co potwierdza znaczenie tych komponentów. Właściwe zrozumienie ich działania jest fundamentalne dla projektowania i eksploatacji systemów automatyki oraz pneumatyki, co ma praktyczne zastosowanie w wielu branżach, od produkcji po systemy transportowe.

Pytanie 30

Co jest cechą charakterystyczną przedstawionej na fotografii wyspy zaworowej?

A. Wzmocnienie ciśnienia.

B. Wspólne zasilanie bloków.

C. Pojedynczy sygnał wyjściowy.

D. Tłumienie hałasu.

Wspólne zasilanie bloków jest kluczową cechą wyspy zaworowej, ponieważ umożliwia efektywne zarządzanie zasilaniem wielu modułów jednocześnie. Takie rozwiązanie pozwala na znaczne uproszczenie instalacji, co wpływa na oszczędność miejsca oraz redukcję kosztów związanych z kablowaniem i połączeniami pneumatycznymi. W praktyce, wyspy zaworowe z wspólnym zasilaniem są powszechnie stosowane w automatyce przemysłowej, gdzie efektywność i niezawodność systemów pneumatycznych są kluczowe. Przykładowo, w linii produkcyjnej, gdzie wiele cylindrów pneumatycznych działa równocześnie, wspólne zasilanie pozwala na łatwe zarządzanie ciśnieniem i szybkie reagowanie na zmiany w potrzebach produkcyjnych. Takie podejście jest zgodne z najlepszymi praktykami w zakresie projektowania systemów automatyki, co zapewnia większą elastyczność i skalowalność systemów w miarę wzrostu wymagań produkcyjnych.

Pytanie 31

Jaka jest średnica wałka zmierzona suwmiarką, której noniusz przedstawiono na rysunku?

A. 3,65 mm

B. 3,85 mm

C. 3,20 mm

D. 3,10 mm

Wybór innej odpowiedzi może wynikać z niewłaściwej interpretacji pomiarów lub nieznajomości zasad odczytywania suwmiarki. Na przykład, wiele osób może błędnie ocenić wartość z głównej skali, przez co przypisują jej niewłaściwą wartość. W przypadku średnicy wałka, odczyt 3 mm jest prawidłowy, ale może być mylnie interpretowany jako 3,20 mm lub 3,10 mm. Dodatkowo, zrozumienie noniusza jest kluczowe; błędna decyzja dotycząca wartości na noniuszu prowadzi do niepoprawnych wyników. Często zdarza się, że użytkownicy nie zwracają uwagi na precyzyjne punkty, w których linie się pokrywają, co skutkuje błędnym wynikiem. Użycie niewłaściwych narzędzi pomiarowych, takich jak powszechne linijki czy przyrządy o niskiej dokładności, może również prowadzić do rozbieżności w wynikach. Znalezienie właściwej wartości pomiaru jest kluczowe w wielu dziedzinach, w tym w mechanice precyzyjnej, gdzie błędy na poziomie milimetra mogą mieć poważne konsekwencje. Dlatego tak ważne jest, aby znać zasady pomiaru i praktyki związane z używaniem suwmiarki, aby zapewnić dokładne i wiarygodne wyniki.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 6 stopni swobody

B. 4 stopnie swobody

C. 3 stopnie swobody

D. 5 stopni swobody

Manipulator z pięcioma stopniami swobody to świetna rzecz, bo potrafi ruszać się w trzech osiach oraz obracać wokół trzech osi. Dzięki temu może zarówno przesuwać się, jak i kręcić w przestrzeni, co jest naprawdę ważne w różnych zastosowaniach – mówimy tu o przemyśle czy robotyce. Z mojego doświadczenia, pięć stopni swobody to super rozwiązanie, bo daje większą precyzję i elastyczność, co przydaje się na przykład przy montażu części, przenoszeniu materiałów lub nawet bardziej skomplikowanych zadaniach. Widziałem, jak roboty na liniach montażowych wykorzystują to, bo dzięki temu mogą dostosowywać się do różnych zadań i warunków. W inżynierii robotów, te manipulatory są właściwie standardem, bo balansują między złożonością a tym, co mogą zrobić. Warto też wspomnieć, że według norm ISO dotyczących robotyki, projektując manipulatory, trzeba brać pod uwagę stopnie swobody, bo to ma wpływ na ich efektywność i bezpieczeństwo. Te wszystkie cechy sprawiają, że manipulator to naprawdę świetny wybór w nowoczesnych zastosowaniach przemysłowych.

Pytanie 34

Do zagniatania tulejek kablowych należy użyć narzędzia przedstawionego na rysunku

A. A.

B. D.

C. B.

D. C.

W przypadku wyboru narzędzi oznaczonych literami A, B lub D, można zauważyć szereg nieprawidłowości związanych z ich zastosowaniem w kontekście zagniatania tulejek kablowych. Narzędzie A, czyli szczypce tnące boczne, zostały zaprojektowane głównie do cięcia przewodów, a nie do ich łączenia. Próba użycia tych szczypiec do zagniatania tulejek zakończy się nie tylko nieskutecznością w uzyskaniu właściwego połączenia, ale również może prowadzić do uszkodzenia elementów instalacji. Narzędzie B, szczypce długie zagięte, są z kolei przeznaczone do manipulacji w trudno dostępnych miejscach, ale nie posiadają mechanizmu potrzebnego do skutecznego zagniatania. Użycie ich w takim celu może prowadzić do błędnego wykonania połączenia, co może skutkować niebezpiecznymi sytuacjami w instalacjach elektrycznych. Z kolei narzędzie D, szczypce uniwersalne, choć wszechstronne, nie są zoptymalizowane do precyzyjnego zagniatania tulejek, co zmniejsza jakość i trwałość wykonanych połączeń. Wybór nieodpowiednich narzędzi jest typowym błędem, który wynika z braku zrozumienia specyfiki zastosowania narzędzi elektrycznych i może prowadzić do poważnych problemów z bezpieczeństwem oraz efektywnością pracy. Zaleca się, aby zawsze korzystać z narzędzi przeznaczonych do konkretnego zadania, co jest zgodne z najlepszymi praktykami w branży, aby zminimalizować ryzyko błędów i awarii.

Pytanie 35

Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?

A. Grubości rur.

B. Średnicy otworów.

C. Szerokości rowków.

D. Średnicy podziałowej gwintów.

Niepoprawne odpowiedzi dotyczą pomiarów, które nie są przeznaczone do użycia ze śrubą mikrometryczną. Na przykład, pomiar średnicy otworów wymaga zastosowania narzędzi, które są w stanie dokładnie zmierzyć wymiary wewnętrzne, jak na przykład suwmiarka lub specjalistyczne końcówki pomiarowe. Odpowiedzi dotyczące szerokości rowków czy średnicy podziałowej gwintów również nie są odpowiednie. W tych przypadkach niezbędne są narzędzia, które potrafią mierzyć szerokość szczelin oraz kształt gwintów, takie jak przyrządy do pomiarów kształtu lub specjalne mikrometry. Często przyczyną błędnych odpowiedzi jest mylące skojarzenie funkcji narzędzia z jego zastosowaniem. Ważne jest, aby pamiętać, że śruba mikrometryczna jest przeznaczona wyłącznie do pomiarów grubości, a nie średnic czy szerokości. Dlatego kluczowym elementem używania narzędzi pomiarowych jest znajomość ich specyfiki oraz umiejętność doboru odpowiedniego przyrządu do konkretnego zadania pomiarowego. W praktyce inżynieryjnej, takie nieporozumienia mogą prowadzić do błędnych wniosków dotyczących jakości i bezpieczeństwa produktów, co w niektórych branżach może mieć poważne konsekwencje.

Pytanie 36

Przedstawiony kondensator ma pojemność

A. 10 pF

B. 10 nF

C. 10 mF

D. 10 μF

Odpowiedzi 10 μF, 10 pF i 10 mF są błędne. Dlaczego? Bo nie odpowiadają oznaczeniu kondensatora, który miałeś na zdjęciu. Wartość 10 μF (mikrofaradów) to znacznie większa pojemność niż 10 nF, więc stosowanie takiego kondensatora w układzie może po prostu nie zadziałać. Na przykład, stosując kondensator o pojemności 10 μF zamiast 10 nF w filtrze, dostaniesz całkiem inne parametry częstotliwościowe, co może pogorszyć jakość sygnału. Z drugiej strony, 10 pF (pikofaradów) to pojemność znacznie mniejsza, która też nie nadaje się w tej aplikacji. Ostatnia wartość 10 mF (milifaradów) jest po prostu za duża i może uszkodzić obwód, bo to zbyt wysoka pojemność. Ważne jest, żeby znać oznaczenia i jednostki, żeby uniknąć tych podstawowych błędów w elektronice.

Pytanie 37

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

A. A.

B. D.

C. B.

D. C.

Analizując inne rysunki, zauważamy, że przedstawione tam połączenia nie spełniają kryteriów wymaganych do prawidłowego funkcjonowania silnika w układzie trójfazowym. W przypadku rysunków, które przedstawiają połączenia w gwiazdę, uzwojenia są zestawione w sposób, który ogranicza ich wydajność w stosunku do połączenia trójkątnego. Połączenie w gwiazdę, choć może być odpowiednie w celu ograniczenia prądu rozruchowego, nie pozwala na pełne wykorzystanie mocy silnika w długoterminowej pracy. Błędem jest także myślenie, że każdy typ połączenia uzwojeń jest uniwersalny; różnice między układami mają krytyczne znaczenie w kontekście obciążenia oraz charakterystyki momentu obrotowego. W praktyce, nieodpowiednie połączenie może prowadzić do przegrzewania się silnika, co może skutkować uszkodzeniami i krótszym czasem życia urządzenia. Ponadto, błędy w połączeniach mogą prowadzić do nierównomiernego rozkładu napięć, co generuje dodatkowe straty energetyczne oraz obniża efektywność całego układu napędowego. Dlatego niezwykle istotne jest posiadanie solidnej wiedzy na temat połączeń elektrycznych i ich zastosowań w kontekście specyficznych wymagań projektowych.

Pytanie 38

Symbol graficzny którego elementu przedstawiono na rysunku?

A. Transoptora.

B. Tyrystora.

C. Tranzystora.

D. Transila.

Symbol przedstawiony na rysunku to graficzne oznaczenie transila, elementu elektronicznego, który jest kluczowy w ochronie układów przed przepięciami. Transile są stosowane w różnych aplikacjach, w tym w zasilaczach, układach komunikacyjnych oraz w systemach automatyki przemysłowej. Ich zdolność do przewodzenia prądu w obie strony po przekroczeniu określonego napięcia przebicia czyni je niezwykle efektywnymi w ochronie delikatnych komponentów przed szkodliwymi skokami napięcia. W praktyce, transile zabezpieczają układy przed wysokimi impulsami, na przykład z wyładowań atmosferycznych lub włączania wysokoprądowych urządzeń. Warto również zauważyć, że ich stosowanie jest zgodne z normami IEC 61000-4-5, co podkreśla ich rolę w zapewnieniu odporności na przepięcia. Dobrą praktyką inżynieryjną jest dobieranie transili odpowiednich do specyfikacji napięcia pracy danego systemu, co zapewnia optymalną ochronę.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
