Informacje o egzaminie:

Zawód: Technik optyk
Kwalifikacja: MEP.02 - Montaż i naprawa elementów i układów optycznych
Data rozpoczęcia: 26 maja 2026 23:19
Data zakończenia: 26 maja 2026 23:31

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przyrządami optycznymi, w których brak gwintowych połączeń ruchomych, są

A. mikroskopy biologiczne

B. lunety geodezyjne

C. mikroskopy warsztatowe

D. lupy zegarmistrzowskie

Mikroskopy warsztatowe, lunety geodezyjne oraz mikroskopy biologiczne są przyrządami optycznymi, które charakteryzują się bardziej złożoną konstrukcją, często z elementami gwintowymi, co pozwala na regulację i precyzyjnie dostosowywanie ustawień optycznych. Mikroskopy warsztatowe, wykorzystywane w laboratoriach i warsztatach, pozwalają na szczegółową analizę materiałów, a ich konstrukcja zawiera ruchome elementy, takie jak statyw z gwintowanymi połączeniami, co umożliwia precyzyjne ustawienie obiektu w polu widzenia. Lunety geodezyjne, stosowane w inżynierii i geodezji, mają skomplikowane mechanizmy umożliwiające obrót i dostosowywanie kąta widzenia, co jest kluczowe w pomiarach terenowych. Mikroskopy biologiczne są natomiast zaprojektowane z myślą o obserwacji preparatów biologicznych i zawierają obiektywy, które można regulować za pomocą mechanizmów gwintowych. Każdy z tych przyrządów wymaga precyzyjnej kalibracji i ustawienia, co czyni je bardziej skomplikowanymi niż lupy zegarmistrzowskie. Wybór odpowiedniego narzędzia powinien być oparty na jego przeznaczeniu oraz specyfice wykonywanych zadań, co często prowadzi do mylnego przekonania, że wszystkie przyrządy optyczne muszą zawierać ruchome połączenia gwintowe, co jest nieprawdziwe w kontekście prostych lup zegarmistrzowskich.

Pytanie 2

W przypadku pomiarów porównawczych zewnętrznych wymiarów nie wykorzystuje się

A. mikroskopu warsztatowego

B. optimetru

C. czujnika zegarowego

D. transametru

Wybór czujnika zegarowego, transametru lub optimetru do pomiarów porównawczych wymiarów zewnętrznych wynika z ich specyficznych funkcji i zastosowań w praktyce inżynierskiej. Czujnik zegarowy, dzięki swojej wysokiej dokładności i możliwości pomiarów różnicowych, jest powszechnie używany w precyzyjnych pomiarach mechanicznych. Pozwala na szybkie i efektywne wykrywanie odchyleń wymiarów, co jest niezbędne w branżach zajmujących się obróbką metali. Transametr z kolei jest narzędziem, które łączy w sobie funkcje pomiarowe oraz analizujące, umożliwiając uzyskanie szerokiego zakresu danych dotyczących wymiarów oraz kształtów obiektów. Optymetr jest dedykowanym urządzeniem do pomiarów długości, w tym długości wewnętrznych i zewnętrznych, co czyni go nieocenionym w procesach kontroli jakości. Dlatego błędne jest myślenie, że mikroskop warsztatowy, który jest skupi się na analizie detali w mikroskali, może być użyty w kontekście pomiarów porównawczych. Takie podejście może prowadzić do nieprecyzyjnych wyników oraz kosztownych błędów w procesach produkcyjnych, co w dłuższej perspektywie może wpływać na jakość finalnych produktów. Zrozumienie specyfiki narzędzi pomiarowych i ich prawidłowego zastosowania jest kluczowe, aby unikać takich nieporozumień.

Pytanie 3

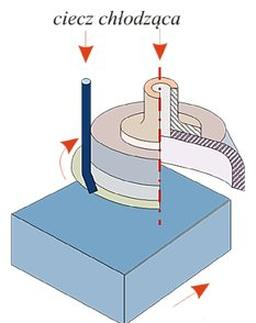

Podczas obróbki szkła optycznego za pomocą przedstawionego na rysunku narzędzia wykonywana jest operacja

A. frezowania.

B. docierania.

C. szlifowania.

D. fazowania.

Wybór odpowiedzi innej niż fazowanie wskazuje na pewne nieporozumienia dotyczące procesów obróbczych szkła optycznego. Docieranie, które jest często mylone z fazowaniem, polega na wygładzaniu powierzchni materiału w celu uzyskania wysokiej estetyki oraz minimalizacji chropowatości. Jednakże, docieranie nie dotyczy bezpośrednio krawędzi, które są kluczowe w kontekście bezpieczeństwa i funkcjonalności wyrobów szklanych. Również frezowanie, które zazwyczaj odnosi się do usuwania materiału w większych objętościach, nie jest odpowiednie do krawędzi szkła optycznego, ponieważ może prowadzić do niepożądanych uszkodzeń strukturalnych i nieprecyzyjnych wykończeń. Szlifowanie, chociaż może być używane w różnych kontekstach obróbczych, również niekoniecznie odnosi się do specyficznych wymagań krawędzi szklarskich. Prawidłowe rozróżnienie tych procesów jest kluczowe dla profesjonalnej obróbki szkła, a ich mylenie może prowadzić do niskiej jakości produktów oraz potencjalnych zagrożeń dla użytkowników, co podkreśla znaczenie zrozumienia specyfiki każdego z tych działań w kontekście branży optycznej.

Pytanie 4

Mikrometryczną płytkę oraz mikrometryczny okular wykorzystuje się w trakcie serwisowania do oceny powiększenia

A. projektorów.

B. teleskopów.

C. kamer.

D. mikroskopów.

Mikrometryczne płytki i okulary mikrometryczne to naprawdę ważne narzędzia w mikroskopii. Umożliwiają dokładny pomiar powiększenia obrazu, co jest niezbędne do analizy obiektów. Płytki mikrometryczne mają siatkę o znanej jednostce miary, co pozwala precyzyjnie określić rozmiary badanych rzeczy pod mikroskopem. A okulary mikrometryczne, które wkładamy do okularu mikroskopu, mają podziałki, dzięki którym możemy mierzyć powiększenie i rozmiary obiektów. Na przykład, w analizie komórek w biologii, korzystanie z tych narzędzi jest kluczowe, żeby dobrze zmierzyć wymiary komórek czy ich organelli. To bardzo pomaga w ocenie stanu zdrowia komórek czy ich wzrostu. Generalnie, trzymanie się standardów takich, jak te od ISO w mikroskopii, pozwala naukowcom zapewnić jakość pomiarów, co ma ogromne znaczenie w badaniach naukowych i diagnostyce medycznej.

Pytanie 5

Jaki filtr powinien być zastosowany w projektorach LCD do selektywnego przechodzenia światła w określonym zakresie widma?

A. Dichroiczny

B. Amplitudowy

C. Dopasowany

D. Polaryzacyjny

Filtr amplitudowy, mimo że jest czasami stosowany w różnych aplikacjach optycznych, nie jest odpowiedni dla projektorów LCD, ponieważ nie selekcjonuje światła w sposób, który pozwala na uzyskanie wysokiej jakości kolorystyki. Filtry amplitudowe działają na zasadzie osłabiania określonych zakresów długości fal, co nie pozwala na efektywne oddzielanie barw. W przypadku projektorów LCD, gdzie precyzyjne odwzorowanie kolorów jest kluczowe, taki filtr może prowadzić do zniekształceń i utraty jakości obrazu. Filtr dopasowany, choć może wydawać się, że poprawia jakość obrazu, w rzeczywistości jest bardziej skomplikowany w zastosowaniach projektorowych, ponieważ wymaga specyficznego dostosowania dla każdej aplikacji, co czyni go mało uniwersalnym. Z kolei filtr polaryzacyjny, choć jest stosowany w niektórych systemach projektorowych, służy do redukcji odblasków i poprawy kontrastu, a nie do selekcji długości fal. Dlatego nie jest odpowiedni do zastosowań wymagających precyzyjnego oddzielania kolorów, jak ma to miejsce w projektorach LCD. W kontekście projektowania systemów optycznych, wybór odpowiednich filtrów jest kluczowy dla uzyskania zamierzonych rezultatów, a niewłaściwe zrozumienie funkcji poszczególnych typów filtrów może prowadzić do błędnych decyzji w dziedzinie technologii wyświetlania obrazu.

Pytanie 6

Którą z płytek ogniskowych przedstawionych na rysunkach należy zastosować w kolimatorze do kontroli paralaksy?

A. C.

B. D.

C. B.

D. A.

Wybranie jednej z pozostałych opcji może wynikać z nieporozumień dotyczących funkcji płytek ogniskowych w kontekście kolimatorów. Odpowiedzi A, B i C mogą na pierwszy rzut oka wydawać się sensowne, jednak żadna z nich nie oferuje odpowiednich narzędzi do skutecznej kontroli paralaksy. Płyty ogniskowe w tych rysunkach nie zawierają kluczowej pionowej linii, która jest niezbędna do prawidłowego ocenia poziomu paralaksy. W kontekście optyki, paralaksa odnosi się do zjawiska, w którym obserwowany obiekt wydaje się zmieniać swoje położenie w zależności od zmiany punktu obserwacji. W zastosowaniach takich jak strzelectwo, niewłaściwe osadzenie kolimatora, które nie uwzględnia kontroli paralaksy, może prowadzić do tragicznych skutków, jak niecelność nie tylko na poziomie technicznym, ale także w kontekście bezpieczeństwa. Zrozumienie roli pionowych linii w kolimatorze jest więc kluczowe, a ignorowanie tej zasady prowadzi do błędnych wyników i może wprowadzać użytkowników w błąd. Patrząc na to z perspektywy praktycznej, operatorzy powinni być świadomi, że niepoprawne ustawienie i brak kontroli paralaksy mogą prowadzić do znacznych strat w wydajności, co podkreśla znaczenie edukacji w tym zakresie oraz stosowania odpowiednich narzędzi zgodnych z najlepszymi praktykami branżowymi.

Pytanie 7

Sprawdzanie kąta prostego w pryzmatach po ich szlifowaniu można zrealizować przy użyciu

A. goniometru

B. kątowników nastawnych

C. czujników autokolimacyjnych

D. szklanych sprawdzianów interferencyjnych

Kątowniki nastawne są jednymi z najskuteczniejszych narzędzi do kontroli kąta prostego w pryzmatach po szlifowaniu. Dzięki ich konstrukcji, umożliwiają one bardzo precyzyjne pomiary, które są kluczowe w procesie obróbki materiałów. Kątowniki te posiadają regulowane ramiona, co pozwala na dostosowanie kąta do wymagań danego zadania, a ich użycie w połączeniu z odpowiednimi technikami pomiarowymi gwarantuje wysoką jakość wykonania. W praktyce, podczas produkcji wyrobów szklanych lub metalowych, prawidłowe ustawienie kątów jest niezbędne, aby zapewnić ich właściwe dopasowanie w późniejszych etapach montażu. Ponadto, stosowanie kątowników nastawnych jest zgodne z dobrymi praktykami w inżynierii oraz standardami jakości, takimi jak ISO 9001, które kładą nacisk na kontrolę wymiarów i tolerancji. Zachowanie wysokiej precyzji w pomiarach pozwala na minimalizację błędów produkcyjnych i zwiększa efektywność procesów wytwórczych, co jest kluczowe w konkurencyjnych branżach.

Pytanie 8

Na rysunku przedstawiono układ do sprawdzania

A. ogniskowej soczewek.

B. niecentryczności soczewek.

C. klinowatości soczewek.

D. klinowatości płytek.

Wybór odpowiedzi związanej z klinowatością płytek, ogniskową soczewek lub klinowatością soczewek jest błędny, ponieważ koncepcje te nie odnoszą się do badania niecentryczności. Klinowatość płytek odnosi się do niejednorodności w grubości materiału optycznego, co może wpływać na jego właściwości optyczne, ale nie jest to związane z centrycznością układu. Ogniskowa soczewek to miara zdolności soczewki do skupiania światła, a nie do ich położenia względem osi układu optycznego. Z kolei klinowatość soczewek to zjawisko, w którym soczewki mają kształt nieco zakrzywiony, co również nie odnosi się bezpośrednio do ich centryczności. Typowym błędem myślowym przy wyborze błędnych odpowiedzi jest mylenie różnych parametrów optycznych. Zrozumienie, że każdy z tych terminów dotyczy innych aspektów optyki, jest kluczowe dla prawidłowej analizy układów optycznych. W praktyce, błędne zrozumienie tych pojęć może prowadzić do nieefektywnego projektowania układów optycznych oraz obniżenia ich wydajności, co jest niezgodne z normami branżowymi w zakresie kontroli jakości i produkcji soczewek.

Pytanie 9

Po wstępnej obróbce ręczne szlifowanie krawędzi soczewki dwuwypukłej można przeprowadzić przy użyciu

A. ściernicy diamentowej

B. grzyba

C. ściernicy korundowej

D. czaszy

Kiedy wybierasz niewłaściwe narzędzia do szlifowania soczewek, to może to się skończyć poważnymi problemami z jakością optyczną. Na przykład, ściernicy diamentowej używa się do mocniejszego szlifowania twardych materiałów, ale przy soczewkach może to skutkować zbyt dużym ubytkiem materiału i potem kształt jest zniekształcony. Grzyb to narzędzie, które po prostu nie nadaje się do precyzyjnej obróbki optycznej. Jak się go tym użyje, to efekt będzie kiepski i końcówka nie będzie równa. Korundowe ściernicy, mimo że są ok do metali, mogą być zbyt szorstkie dla delikatnych soczewek, a to znowu zmarnuje ich powierzchnię i właściwości optyczne. Często mamy błędne myślenie, że jedno narzędzie sprawdzi się wszędzie, ale tak nie jest. Każdy materiał wymaga innego podejścia i odpowiednich technik. Warto to zrozumieć, bo to się przyda w branży optycznej.

Pytanie 10

W naprawianym mikroskopie zastosowane są obiektywy o powiększeniach 10x, 40x oraz 80x, a także okulary o powiększeniach 5x lub 10x. Jaki obiektyw należy dodać, aby mikroskop osiągnął powiększenie 1000x?

A. 20x

B. 60x

C. 100x

D. 5x

Pojęcie powiększenia w mikroskopii jest kluczowe dla zrozumienia, jak działa ten instrument. Gdy postulujemy, aby mikroskop osiągnął powiększenie 1000x, wielu może myśleć, że wystarczy zastosować obiektyw o mniejszym powiększeniu w połączeniu z okularem. Jednakże, na podstawie reguły powiększenia, całkowite powiększenie to iloczyn powiększenia obiektywu oraz okularu. To prowadzi do błędnych oszacowań, jak np. myślenie, że obiektyw 20x lub 60x w połączeniu z okularem 10x mogłoby dać 1000x. Przykładowo, 20x w połączeniu z 10x daje tylko 200x, a 60x z 10x – 600x, co nie spełnia wymogów. Takie myślenie może wynikać z braku zrozumienia zasady działania mikroskopu oraz znaczenia każdego z komponentów w układzie optycznym. Należy również zwrócić uwagę, że stosowanie powiększeń, które są zbyt niskie, ogranicza zdolność do właściwego obserwowania detali, co jest często wymagane w badaniach mikroskopowych, takich jak analizy histologiczne czy mikrobiologiczne. W związku z tym kluczowe jest, aby zawsze dobierać odpowiednie parametry, aby spełnić wymagania badawcze i uzyskać wyraźne obrazy.

Pytanie 11

Jakie urządzenie optyczne nie posiada ruchomych połączeń gwintowych?

A. lupa Brinella

B. luneta geodezyjna

C. mikroskop warsztatowy

D. mikroskop biologiczny

Lupa Brinella to optyczny przyrząd pomiarowy, który służy do badania twardości materiałów. Charakteryzuje się prostą konstrukcją, w której nie występują gwintowe połączenia ruchowe, co sprawia, że jest łatwiejsza w obsłudze i bardziej niezawodna w użyciu. Jej działanie opiera się na zasadzie powiększenia obrazu badanego materiału, co pozwala na precyzyjne odczyty twardości. W praktyce, lupa Brinella jest wykorzystywana w laboratoriach oraz w przemyśle do oceny właściwości mechanicznych różnych materiałów, co jest kluczowe w kontekście zapewnienia jakości produktów. W przeciwieństwie do innych przyrządów optycznych, takich jak mikroskopy, które często mają skomplikowane mechanizmy ruchome, lupa Brinella jest bardziej odporna na uszkodzenia i łatwiejsza do kalibracji, co zwiększa jej efektywność w codziennych zastosowaniach. Zgodnie z dobrymi praktykami, użytkownicy powinni regularnie kontrolować stan lupy oraz przeprowadzać kalibrację, aby zapewnić dokładność pomiarów.

Pytanie 12

W trakcie obróbki końcowej powierzchni elementów optycznych pomiar promienia krzywizny można przeprowadzić przy użyciu

A. refraktometru

B. goniometru

C. interferometru

D. polarymetru

Wybór polarymetru, refraktometru czy goniometru w kontekście pomiaru promienia krzywizny powierzchni elementów optycznych nie jest właściwy, ponieważ każde z tych narzędzi ma inne zastosowania i nie dostarcza precyzyjnych informacji o krzywiźnie. Polarymetr jest urządzeniem służącym do analizy polaryzacji światła i nie jest przeznaczony do pomiaru geometrii powierzchni. Jego głównym zastosowaniem jest badanie substancji optycznie czynnych, co nie ma bezpośredniego związku z kontrolą krzywizny. Refraktometr, z kolei, mierzy współczynnik załamania światła w materiałach, co również nie przekłada się na pomiar promieni krzywizny. Użycie refraktometru do oceny krzywizny mogłoby prowadzić do mylnych wniosków, ponieważ nie uwzględnia on geometrii powierzchni. Goniometr jest narzędziem służącym do pomiaru kątów, a jego zastosowanie w kontekście krzywizny powierzchni elementów optycznych jest ograniczone. Goniometryczne pomiary mogą być przydatne w innych aspektach optyki, ale nie dostarczają informacji o promieniu krzywizny. Użycie niewłaściwych narzędzi do kontroli jakości w produkcji optycznej może prowadzić do niewłaściwych ocen i, w konsekwencji, do produkcji wadliwych komponentów, co jest niezgodne z normami branżowymi, które wymagają skrupulatnej kontroli i precyzyjnych pomiarów.

Pytanie 13

Przedstawiony na rysunku symbol graficzny jest oznaczeniem

A. fotodiody.

B. fotorezystora.

C. fototyrystora.

D. fototranzystora.

Symbol graficzny przedstawiony na rysunku jest oznaczeniem fotodiody. Fotodiody są elementami półprzewodnikowymi, które mogą przekształcać energię świetlną w energię elektryczną. W praktyce, ich zastosowanie znajduje się w różnych dziedzinach, takich jak optoelektronika, automatyka przemysłowa czy technologie komunikacyjne. Na przykład, w systemach zdalnego sterowania, fotodiody wykorzystywane są jako czujniki, które reagują na światło podczerwone, co pozwala na odbieranie sygnałów z pilotów. Ponadto, fotodiody są kluczowymi komponentami w urządzeniach takich jak kamery cyfrowe czy czujniki światła w smartfonach, które automatycznie dostosowują jasność ekranu do warunków oświetleniowych. W standardach branżowych, takich jak IEC 60747-5-2, jasno określono specyfikacje dotyczące fotodiod, co wpływa na ich niezawodność i wydajność w aplikacjach przemysłowych. Warto również zwrócić uwagę na różnice między fotodiodami a innymi elementami optoelektronicznymi, co podkreśla znaczenie znajomości symboli graficznych w schematach elektrycznych.

Pytanie 14

Lut oznaczany symbolem literowo-cyfrowym AG18 to?

A. mosiężny

B. aluminiowy

C. fosforowy

D. srebrny

Odpowiedź "srebrny" jest poprawna, ponieważ lut AG18 oznacza lut srebrny, który zawiera około 18% srebra. Luty srebrne są powszechnie stosowane w lutowaniu elementów elektronicznych oraz w biżuterii, gdzie pożądane są zarówno właściwości mechaniczne, jak i estetyczne. W praktyce, luty srebrne charakteryzują się dobrą przewodnością elektryczną oraz odpornością na korozję, co czyni je idealnym wyborem do lutowania komponentów, które będą narażone na trudne warunki. W branży elektronicznej standardem jest stosowanie lutów srebrnych w aplikacjach wymagających wysokiej niezawodności połączeń. Dodatkowo, dzięki swojej niskiej temperaturze topnienia, luty srebrne umożliwiają lutowanie delikatniejszych elementów bez ryzyka ich uszkodzenia. Warto również zaznaczyć, że luty srebrne są zgodne z normami ISO i IEC, co potwierdza ich jakość i niezawodność w zastosowaniach przemysłowych.

Pytanie 15

W mechanizmach precyzyjnych oraz przyrządach drobnych prowadnice zazwyczaj produkuje się

A. z bakelitu

B. z mosiądzu

C. ze stali

D. z aluminium

Mosiądz, ze względu na swoje właściwości mechaniczne i korozjooporność, jest często wykorzystywany do produkcji prowadnic w mechanizmach drobnych oraz przyrządach precyzyjnych. Jego dobra obrabialność, a także stabilność wymiarowa, czynią go idealnym materiałem w aplikacjach wymagających wysokiej precyzji. Prowadnice wykonane z mosiądzu charakteryzują się niskim współczynnikiem tarcia, co przekłada się na płynność ruchu oraz minimalizację zużycia elementów współpracujących. W praktyce mosiądz znajduje zastosowanie w produkcji elementów w zegarmistrzostwie, instrumentach optycznych oraz urządzeniach pomiarowych. Wysoka odporność na korozję sprawia, że mosiężne elementy mogą funkcjonować w różnych warunkach atmosferycznych, co jest kluczowe w aplikacjach przemysłowych. Dodatkowo, zgodnie z normami przemysłowymi, mosiądz spełnia wymagania dotyczące jakości materiałów używanych w precyzyjnych mechanizmach, co czyni go materiałem zgodnym z najlepszymi praktykami inżynieryjnymi.

Pytanie 16

Mierzenie głębokości otworu z precyzją ±0,1 mm umożliwia

A. przymiar prosty

B. suwmiarka

C. mikrometr

D. sprawdzian dwugraniczny

Przymiar liniowy, mimo że jest przydatnym narzędziem pomiarowym, nie jest w stanie zapewnić wymaganej precyzji pomiaru głębokości do ±0,1 mm. Przymiary liniowe zazwyczaj pozwalają na pomiary w większych zakresach, ale ich konstrukcja i zasady działania nie są dostosowane do dokładnych pomiarów w głębokich otworach. Oprócz tego, mikrometr, choć oferuje wyższą precyzję, jest przystosowany głównie do pomiaru grubości i średnic, a nie głębokości. Jego budowa, z wąskim zakresem pomiarowym, ogranicza jego zastosowanie w kontekście głębokości otworów. Z kolei sprawdzian dwugraniczny, będący narzędziem do oceny wymiarów zewnętrznych w produkcji, również nie jest odpowiedni do pomiaru głębokości otworów, gdyż służy do weryfikacji wymiarów w oparciu o zmiany geometrie wytworzonych części. Typowym błędem myślowym jest mylenie narzędzi pomiarowych i ich zastosowań, co prowadzi do niewłaściwych wniosków dotyczących wyboru narzędzi. Kluczowe jest zrozumienie specyfiki każdego narzędzia oraz precyzyjnych wymagań pomiarowych w kontekście realizowanych zadań, co jest podstawą efektywnej pracy w inżynierii oraz produkcji.

Pytanie 17

Fasety w soczewkach po wstępnym szlifowaniu powinny być realizowane przy użyciu czasz do szlifowania wstępnego wykonanych

A. z brązu

B. z aluminium

C. z mosiądzu

D. z żeliwa

Wybór materiałów do produkcji czasz do szlifowania wstępnego jest kluczowy dla jakości obróbki soczewek. Odpowiedzi takie jak 'z brązu', 'z mosiądzu' oraz 'z aluminium' są niewłaściwe, ponieważ materiały te nie oferują odpowiednich właściwości mechanicznych wymaganych w procesie szlifowania. Brąz, choć ma swoje zastosowanie w różnych dziedzinach, nie zapewnia wystarczającej twardości ani odporności na ścieranie, co jest istotne podczas intensywnego procesu szlifowania. Mosiądz, z kolei, charakteryzuje się dobrą plastycznością, ale brakuje mu wymaganej twardości, co prowadziłoby do szybkiego zużycia narzędzi. Aluminium, pomimo swojej lekkości i odporności na korozję, nie jest materiałem dostatecznie twardym, aby sprostać wymaganiom obróbki soczewek. Często mylone są właściwości materiałów, co prowadzi do błędnych wyborów w praktyce przemysłowej. Wybór niewłaściwego materiału może skutkować nieefektywnym szlifowaniem, co w dalszej perspektywie prowadzi do obniżenia jakości produktów optycznych oraz zwiększenia kosztów związanych z naprawą lub wymianą narzędzi. W branży optycznej, zgodnie z normami ISO, kluczowe jest stosowanie materiałów o udowodnionej wydajności i trwałości, a żeliwo spełnia te kryteria najlepiej.

Pytanie 18

Pryzmat Nicola wytwarzany jest

A. z kryształu turmalinu

B. ze szpatu islandzkiego

C. z kryształu jednosiarczanu chininy

D. z kwarcu krystalicznego

Wybór materiału, z którego wykonuje się pryzmat Nicola, jest kluczowy dla jego właściwości optycznych. Odpowiedzi, które sugerują użycie kryształu turmalinu, jednosiarczanu chininy czy kwarcu krystalicznego, nie biorą pod uwagę fundamentalnych różnic w właściwościach refrakcyjnych tych materiałów. Kryształ turmalinu jest znany z tego, że wykazuje piezoelektryczność i polaryzację, ale nie ma zdolności do podwójnej refrakcji, co czyni go nieodpowiednim dla zastosowań pryzmatycznych. Z kolei jednosiarczan chininy, mimo że wykazuje ciekawe zjawiska optyczne, takich jak fluorescencja, nie jest materiałem, który powszechnie stosuje się do produkcji pryzmatów, ze względu na swoje ograniczone właściwości optyczne i mechaniczne. Natomiast kwarc krystaliczny, choć ma swoje miejsce w optyce, nie ma zdolności podwójnej refrakcji, co czyni go niewłaściwym wyborem dla pryzmatów Nicola. W optyce kluczową rolę odgrywa dobór odpowiednich materiałów, które nie tylko muszą spełniać wymagania dotyczące refrakcji, ale także stabilności chemicznej i mechanicznej. Typowym błędem myślowym jest zakładanie, że wszystkie kryształy będą miały podobne właściwości, co w kontekście pryzmatów prowadzi do nieprawidłowych wniosków. Zrozumienie różnorodności właściwości optycznych różnych materiałów jest niezbędne dla każdego, kto zajmuje się optyką, zarówno w teorii, jak i w praktyce.

Pytanie 19

Przedstawiony symbol graficzny jest oznaczeniem

A. fotorezystora.

B. fotodiody.

C. fototranzystora.

D. fototyrystora.

Przedstawiony symbol graficzny rzeczywiście reprezentuje fotodiodę. Jest to element optoelektroniczny, który przekształca światło w energię elektryczną, co czyni go niezwykle ważnym w różnych zastosowaniach technologicznych. Fotodiody są powszechnie używane w systemach pomiarowych, komunikacyjnych i detekcyjnych, a ich zastosowanie obejmuje m.in. czujniki w aparatach fotograficznych, urządzenia do pomiaru natężenia światła oraz w systemach komunikacji optycznej, gdzie konwersja sygnałów świetlnych na elektryczne jest kluczowa. Oznaczenie fotodiody, z charakterystycznym trójkątem i strzałkami wskazującymi na światło, jest standardem w schematach elektronicznych i jest powszechnie rozpoznawane przez inżynierów i techników. Warto również wspomnieć o różnorodności typów fotodiod, takich jak fotodiody PIN i fotodiody Avalanche, które różnią się pod względem charakterystyk, zastosowań i wydajności. Standardy takie jak IEC 60747-5-5 precyzują wymagania dotyczące projektowania i testowania tych komponentów, co podkreśla znaczenie ich właściwego oznaczania i identyfikacji w dokumentacji technicznej.

Pytanie 20

Do wykonywania otworów w szkle mineralnym o średnicy maksymalnie 3 mm, jakie wiertło należy zastosować?

A. trepanacyjne

B. spiralne

C. diamentowe

D. stalowe

Wiercenie w szkle mineralnym, które charakteryzuje się dużą twardością oraz kruchością, wymaga użycia odpowiednich narzędzi, które zminimalizują ryzyko pęknięć oraz zniszczenia materiału. Wiertła diamentowe są idealnym rozwiązaniem do wiercenia otworów o średnicy do 3 mm w szkle, ponieważ diament, jako jeden z najtwardszych materiałów, skutecznie przenika przez strukturę szkła. Dzięki swojej konstrukcji, wiertła diamentowe posiadają szereg niewielkich kryształków diamentu, które pozwalają na precyzyjne i efektywne wiercenie. Przykłady zastosowania obejmują produkcję biżuterii, gdzie precyzyjne otwory są kluczowe, a także w branży budowlanej przy instalacji systemów szklanych. Ponadto, stosowanie wierteł diamentowych jest zgodne z najlepszymi praktykami, które podkreślają znaczenie jakości narzędzi w procesach obróbczych, aby zapewnić zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 21

W celu zbadania naprężeń w materiałach optycznych, należy zastosować

A. polaryskopu

B. fotometru

C. spektrofotometru

D. refraktometru

Polaryskop jest specjalistycznym przyrządem optycznym służącym do analizy naprężeń w materiałach optycznych, takich jak szkła czy tworzywa sztuczne. Dzięki wykorzystaniu zjawiska polaryzacji światła, polaryskop umożliwia wizualizację i pomiar różnic w naprężeniach, które mogą wpływać na właściwości optyczne materiałów. W praktyce, polaryskop jest szeroko stosowany w przemyśle optycznym, zwłaszcza przy produkcji soczewek, pryzmatów oraz innych elementów optycznych, gdzie wymagana jest wysoka precyzja. Na przykład, podczas kontroli jakości soczewek okularowych, polaryskop pozwala wykryć wewnętrzne naprężenia, które mogą prowadzić do zniekształceń obrazu lub ich pęknięcia. Zgodnie z normami ISO 10110, które dotyczą optyki, analiza naprężeń przy użyciu polaryskopu jest uznawana za standardową procedurę. Dzięki temu narzędziu inżynierowie i technicy mogą zapewnić wysoką jakość oraz bezpieczeństwo optycznych komponentów, co jest kluczowe w wielu zastosowaniach, od elektroniki po medycynę.

Pytanie 22

Do mocowania obiektywów w mikroskopach stosuje się pokazany na rysunku zespół rewolwerowego zmieniacza obiektywów. W zespole zmieniacza zastosowana jest prowadnica

A. prostokątna.

B. na jaskółczy ogon.

C. aerostatyczna.

D. na kulkach.

Prowadnica "na jaskółczy ogon" jest kluczowym elementem w mechanizmie zmieniacza obiektywów w mikroskopach, ze względu na swoje właściwości kształtu i funkcjonalności. Charakteryzuje się ona klinowym kształtem, co pozwala na precyzyjne prowadzenie obiektywu w trakcie jego wymiany. Zastosowanie tego typu prowadnicy jest zgodne z najlepszymi praktykami w inżynierii optycznej, gdzie precyzja i stabilność są kluczowe dla uzyskania wysokiej jakości obrazów. Prowadnice na jaskółczy ogon minimalizują luz i umożliwiają łatwe i pewne osadzenie obiektywu, co jest szczególnie ważne w badaniach mikroskopowych, gdzie nawet najmniejsze błędy w ustawieniu mogą prowadzić do zniekształceń obrazu. Przykładowo, w mikroskopach biologicznych stosuje się je do szybkiej wymiany obiektywów o różnych powiększeniach, co zwiększa efektywność pracy laboratorium. Znajomość tego typu elementów mechanicznych jest niezbędna dla każdego technika lub naukowca pracującego w dziedzinie mikroskopii, dlatego warto zwrócić uwagę na ich właściwości i zastosowanie.

Pytanie 23

Jakie urządzenie należy wykorzystać do pomiaru powiększenia lunet?

A. płytkę mikrometryczną

B. aparat do rysowania

C. dynametr Ramsdena

D. lupę z podziałką

Dynametr Ramsdena jest urządzeniem wykorzystywanym do precyzyjnego pomiaru powiększenia lunet oraz innych instrumentów optycznych. Umożliwia on dokładne określenie, jak bardzo obraz obserwowany przez lunetę jest powiększany w porównaniu do rzeczywistego obiektu. W praktyce, dynametr ten składa się z dwóch soczewek oraz podziałki, co pozwala na pomiar współczynnika powiększenia poprzez obserwację przedmiotów o znanej wielkości. Zastosowanie dynametru Ramsdena jest zgodne z zasadami metrologii, gdzie precyzyjne pomiary są kluczowe dla zapewnienia wysokiej jakości sprzętu optycznego. Dodatkowo, korzystanie z tego typu urządzenia jest zgodne z dobrymi praktykami w dziedzinie optyki, co podkreśla jego rolę w kalibracji i sprawdzaniu optycznych systemów wykorzystywanych w astronomii oraz innych dziedzinach nauki. Zrozumienie, jak stosować dynametr Ramsdena, stanowi istotny krok w kształceniu specjalistów zajmujących się optyką, co jest niezbędne w kontekście współczesnych technologii optycznych.

Pytanie 24

Który z podanych materiałów jest wykorzystywany do mocowania pryzmatów w ramach?

A. Brąz

B. Staliwo

C. Żeliwo

D. Stal

Stal jest materiałem, który charakteryzuje się wysoką wytrzymałością, plastycznością oraz odpornością na działanie sił mechanicznych, co czyni ją idealnym wyborem do mocowania pryzmatów w oprawach. Dzięki swoim właściwościom, stal pozwala na uzyskanie stabilnych połączeń, które są niezbędne w precyzyjnych zastosowaniach optycznych. W praktyce, stalowe mocowania pryzmatów są powszechnie stosowane w lornetkach, teleskopach i innych instrumentach optycznych, gdzie kluczowe jest zachowanie precyzji ustawienia. W branży optycznej często korzysta się z różnych stopów stali, które mogą być dostosowane do specyficznych wymagań konstrukcyjnych, takich jak odporność na korozję czy zwiększona twardość. Zastosowanie stali w mocowaniach opartych na pryzmatach jest zgodne z najlepszymi praktykami inżynieryjnymi, które zalecają stosowanie materiałów o wysokiej wytrzymałości i stabilności, aby zminimalizować ryzyko uszkodzeń oraz zapewnić długotrwałe użytkowanie sprzętu optycznego.

Pytanie 25

Przedstawioną zależność $$ r = \frac{d_N^2 - d_M^2}{4\lambda(N-M)} $$ należy zastosować do obliczeń bardzo dużych promieni krzywizn

A. sferometrem pierścieniowym.

B. metodą interferencyjną.

C. mikroskopem autokolimacyjnym.

D. czujnikiem zegarowym.

Choć czujnik zegarowy, sferometr pierścieniowy i mikroskop autokolimacyjny są technikami pomiarowymi, każda z nich ma ograniczenia, które czynią je nieodpowiednimi do pomiaru bardzo dużych promieni krzywizn. Czujnik zegarowy, często używany w metrologii, polega na pomiarze czasu, co w przypadku dużych odległości może prowadzić do znacznych błędów związanych z drganiami oraz zjawiskami zewnętrznymi, które wpływają na pomiar. Sferometr pierścieniowy, z drugiej strony, wykorzystuje do pomiaru geometrię okręgów, co ogranicza jego dokładność w przypadku dużych promieni. Zmiany w promieniu krzywizny mogą być zbyt subtelne, aby sferometr mógł je zarejestrować z wymaganą precyzją. Mikroskop autokolimacyjny, mimo że jest skuteczny w pomiarach na małych odległościach, również napotyka trudności przy dużych promieniach krzywizny, gdzie precyzyjne ustalenie osi i lokalizacji staje się wyzwaniem. Te metody często prowadzą do błędnych wniosków wynikających z ich ograniczeń, przez co ważne jest, aby w praktyce stosować podejścia dostosowane do specyfiki pomiaru, takie jak interferometria, która zapewnia wyższą dokładność i wiarygodność wyników.

Pytanie 26

Którą z płytek ogniskowych należy zastosować w niwelatorze?

A. D.

B. A.

C. B.

D. C.

Wybór płytki ogniskowej A, C lub D, mimo że mogą wydawać się funkcjonalne, prowadzi do istotnych błędów w procesie niwelacji. Odpowiedzi te nie spełniają podstawowych wymogów precyzyjnego ustawienia niwelatora, co jest kluczowe w praktycznych zastosowaniach inżynieryjnych i budowlanych. Płytka A, choć może mieć niektóre cechy użyteczne, nie posiada zarówno poziomej, jak i pionowej linii krzyżowej, co jest niezbędne do uzyskania precyzyjnych wyników. Z kolei płytki C i D mogą mieć inne zastosowania, ale ich konstrukcja nie pozwala na dokładne zainstalowanie niwelatora w stosunku do punktu odniesienia. Błędne wybory wynikają często z niepełnego zrozumienia funkcji, jaką pełni płytka ogniskowa w niwelatorze. Należy pamiętać, że każdy element przyrządu ma swoją specyfikę i zastosowanie, które muszą być zgodne z normami branżowymi, takimi jak ISO 17123. Wybór niewłaściwej płytki może skutkować błędnymi pomiarami, co w dłuższej perspektywie może prowadzić do poważnych problemów w projektach budowlanych lub geodezyjnych. Zrozumienie różnic między poszczególnymi płytkami jest kluczowe dla uniknięcia typowych pułapek myślowych i błędnych wniosków przy wyborze sprzętu pomiarowego.

Pytanie 27

Na rysunku przedstawiono obraz interferometryczny, ilustrujący błąd

A. promienia powierzchni kulistej.

B. klinowatości powierzchni płaskiej.

C. owalizacji powierzchni kulistej.

D. promienia powierzchni cylindrycznej.

Wybór błędnych odpowiedzi, takich jak promień powierzchni kulistej, promień powierzchni cylindrycznej lub owalizacja powierzchni kulistej, wskazuje na pewne nieporozumienia dotyczące podstawowych zasad interferometrii i analizy błędów optycznych. Promień powierzchni kulistej oraz cylindrycznej wiąże się z krzywizną tych powierzchni, co w przypadku interferencji skutkuje zupełnie innymi wzorcami prążków. W przypadku powierzchni kulistej, prążki mogą być zniekształcone w wyniku zmiennej krzywizny, a nie układają się w równoległe linie, jak to ma miejsce przy klinowatości. Owalizacja powierzchni kulistej również prowadzi do nieregularności w układzie prążków, co jest kompletnie różne od obserwacji przedstawionej w pytaniu. Te błędy myślowe mogą wynikać z mylenia pojęć związanych z różnymi typami błędów optycznych. Kluczowe jest rozróżnienie między błędami geometrycznymi a błędami związanymi z powierzchnią płaską, które są znacznie mniej złożone i łatwiejsze do analizy. Kiedy analizujemy błąd klinowatości, ważne jest zrozumienie, że dotyczy on niewielkich różnic w nachyleniu, które prowadzą do regularnych wzorców prążków, podczas gdy inne wymienione błędy dotyczą bardziej skomplikowanych interakcji promieni świetlnych na powierzchniach o różnych geometriach. To zrozumienie jest niezbędne do prawidłowej oceny i diagnostyki w dziedzinie technologii optycznej.

Pytanie 28

Nie można uzyskać dziesiątej lub wyższej klasy chropowatości w wyniku obróbki, kończącej się na etapie

A. szlifowania dokładnego

B. honowania

C. docierania

D. polerowania powierzchni

Docieranie jest procesem, który ma na celu poprawę chropowatości powierzchni, ale nie osiąga tak wysokiej precyzji jak szlifowanie dokładne. Zwykle stosuje się go do wygładzania, jednak może prowadzić do ograniczonego usuwania materiału, co nie zapewnia wymaganej jakości powierzchni w kontekście obróbki elementów precyzyjnych. Honowanie z kolei to proces, który wykorzystuje narzędzia z diamentowymi lub węglikowymi końcówkami, mający na celu osiągnięcie dokładności wymiarowej i chropowatości, jednak często jest używane w przypadku dużych tolerancji, co sprawia, że również nie jest odpowiednim rozwiązaniem do uzyskania dziesiątej klasy chropowatości. Polerowanie powierzchni to technika, która ma na celu uzyskanie lustrzanej powierzchni, a niekoniecznie wpływa na chropowatość, co czyni ją nieodpowiednią w kontekście tego pytania. Typowym błędem myślowym jest założenie, że wszystkie te metody są w stanie dostarczyć rezultaty na poziomie szlifowania dokładnego, jednak każda z nich ma swoje ograniczenia i specyfikę, co należy uwzględnić w praktykach inżynieryjnych oraz produkcyjnych.

Pytanie 29

W procesie obróbki szkła mineralnego jako substancji chłodząco-smarującej stosuje się

A. terpentynę

B. roztwór nafty z 10-20% zawartością oleju

C. wodę

D. roztwór nafty z 20-30% zawartością oleju

Wybór nafty lub terpentyny jako cieczy chłodząco-smarującej w obróbce szkła mineralnego jest nieodpowiedni z kilku powodów. Po pierwsze, nafta i terpentyna są substancjami organicznymi, które mogą reagować z materiałem szkła, co prowadzi do jego uszkodzenia lub zmiany właściwości optycznych. Obie te substancje są również palne, co stwarza dodatkowe zagrożenie podczas obróbki, zwłaszcza w warunkach przemysłowych, gdzie istnieje ryzyko zapłonu. Ponadto, stosowanie nafty z dodatkami oleju, jak w przypadku proponowanych roztworów, może prowadzić do zatykania narzędzi skrawających i zwiększać ich zużycie. Zastosowanie wody jako cieczy chłodząco-smarującej jest zgodne z zasadami bezpieczeństwa pracy oraz ochrony środowiska. Woda ma zdolność do efektywnego przenoszenia ciepła i usuwania pyłu, co jest kluczowe w procesie obróbki szkła. Stosowanie nieodpowiednich substancji może prowadzić do typowych błędów myślowych, takich jak przekonanie, że każda ciecz smarująca będzie działać równie dobrze, co woda. W rzeczywistości jednak właściwości fizykochemiczne różnych cieczy mają kluczowe znaczenie dla efektywności procesu obróbki oraz bezpieczeństwa. W przemyśle szklarskim, zgodność z dobrymi praktykami i standardami branżowymi, w tym stosowanie odpowiednich mediów, jest kluczowa dla osiągnięcia wysokiej jakości produktów oraz zabezpieczenia zdrowia pracowników.

Pytanie 30

Ciecze immersyjne są wykorzystywane

A. do nanoszenia powłoki na szkło metodą zanurzeniową

B. do polepszenia zdolności rozdzielczej w mikroskopii

C. w celu chłodzenia powierzchni szlifowanego szkła

D. jako roztwór w procesie aplikacji powłok metodą CVD

Ciecze immersyjne raczej są używane w mikroskopii, więc odpowiedzi dotyczące innych procesów mogą być mylące. Na przykład, chłodzenie szlifowanego szkła nie wymaga cieczy immersyjnych, bo to bardziej związane z obróbką mechaniczną i termiczną, gdzie stosuje się inne rzeczy, jak płyny chłodzące. Jeśli chodzi o nakładanie powłok metodą CVD, to jest chemiczny proces, w którym potrzebne są gazy, a nie cieczy immersyjne. Więc w kontekście nanoszenia powłok, ich zastosowanie jest błędne, bo to nie jest ich miejsce. Ostatnia odpowiedź o nanoszeniu powłok na szkło metodą zanurzeniową również mija się z celem, bo ciecze immersyjne są stworzone głównie do poprawy jakości obrazowania w mikroskopach. Typowy błąd to mylenie różnych zastosowań, gdzie ciecze immersyjne w ogóle się nie pojawiają. Znajomość poprawnego użycia cieczy immersyjnych jest naprawdę istotna, jeśli chcesz osiągnąć dobre wyniki w badaniach mikroskopowych.

Pytanie 31

Kiedy woda jest oznaczana jako ciecz immersyjna pomiędzy preparatem a pierwszym obiektywem, to realizowane jest to

A. czarnym kolorem emalii wypełniającej grawerunek na obiektywie

B. czarnym kolorem paska w dolnej części obudowy obiektywu

C. niebieskim kolorem emalii wypełniającej grawerunek na obiektywie

D. niebieskim kolorem paska w dolnej części obudowy obiektywu

Oznaczenie wody jako cieczy immersyjnej jest kluczowym aspektem w mikroskopii, szczególnie przy użyciu soczewek obiektywów o dużych powiększeniach. Woda immersyjna, której zastosowanie ma na celu zwiększenie współczynnika załamania światła oraz redukcję strat optycznych, jest oznaczona niebieskim kolorem paska w dolnej części oprawy obiektywu. Dzięki temu łatwo dostrzec, które obiektywy wymagają użycia tego rodzaju medium, co jest istotne dla uzyskania optymalnej jakości obrazu. Przykładowo, w przypadku mikroskopów fluorescencyjnych stosowanie wody jako cieczy immersyjnej pozwala na uzyskanie wyraźniejszych i bardziej kontrastowych obrazów preparatów biologicznych. Dobrą praktyką w mikroskopii jest zawsze upewnienie się, że używane medium jest zgodne z zaleceniami producenta obiektywu, co przyczynia się do długowieczności sprzętu oraz precyzyjnych wyników badań.

Pytanie 32

Na oprawy obiektywów fotograficznych nie wprowadza się trwale danych odnoszących się do

A. podziałki głębi ostrości obrazu

B. maksymalnej liczby otworowej

C. współczynnika dyspersji

D. podziałek otworów względnych

Współczynnik dyspersji to parametr związany z właściwościami optycznymi szkła, który nie jest istotny z perspektywy użytkownika obiektywu fotograficznego. Informacje, które istotnie wpływają na użyteczność obiektywu, to podziałki otworów względnych, maksymalna liczba otworowa oraz podziałka głębi ostrości obrazu. Te parametry są kluczowe dla fotografów, gdyż wpływają na kontrolę nad ekspozycją, głębią ostrości oraz ogólnym efektem wizualnym zdjęcia. W praktyce, współczynnik dyspersji ma zastosowanie w kontekście projektowania obiektywów i wyboru materiałów optycznych, ale nie jest wartościowym wskaźnikiem dla użytkownika końcowego. W dobrych praktykach branżowych, projektanci obiektywów skupiają się na minimalizacji aberracji chromatycznych oraz poprawie jakości obrazu, a nie na etykietowaniu współczynnika dyspersji. Zrozumienie tych różnic pozwala fotografom lepiej ocenić wybór obiektywu oraz jego zastosowanie w różnych sytuacjach fotograficznych.

Pytanie 33

W przypadku połączeń stałych oraz ruchomych przyrządów precyzyjnych nie powinno się używać uszczelek z

A. silikonu

B. teflonu

C. filcu

D. gumy

Stosowanie gumy, filcu czy teflonu jako materiałów uszczelniających w połączeniach stałych i ruchowych może wydawać się na pierwszy rzut oka rozsądnym rozwiązaniem, jednak każdy z tych materiałów ma swoje ograniczenia, które mogą wpływać na ogólną funkcjonalność i niezawodność przyrządów precyzyjnych. Guma, mimo że jest elastyczna i dobrze tłumi drgania, może z czasem tracić swoje właściwości fizyczne. W wysokich temperaturach i w obecności niektórych chemikaliów, guma staje się krucha i łamliwa, co prowadzi do nieszczelności. Filc z kolei, ze względu na swoją porowatą strukturę, może gromadzić zanieczyszczenia i wilgoć, co nie tylko osłabia uszczelnienie, ale także może prowadzić do awarii mechanicznych w urządzeniach wrażliwych na zanieczyszczenia. Teflon, chociaż jest odporny na wiele chemikaliów i ma doskonałe właściwości ślizgowe, może być zbyt cienki w niektórych zastosowaniach, co również podważa jego skuteczność jako materiału uszczelniającego. W kontekście precyzyjnych urządzeń, kluczowe jest zrozumienie, że wybór materiału uszczelniającego powinien być oparty na analizie specyficznych warunków pracy oraz wymagań technicznych. W praktyce inżynierskiej niewłaściwy wybór materiału może prowadzić do katastrofalnych skutków, takich jak awarie sprzętu, błędne wyniki pomiarów czy nawet zagrożenie dla bezpieczeństwa użytkowników.

Pytanie 34

Przy obróbce bloków oraz tafli szkła optycznego za pomocą piły diamentowej, jakie narzędzie należy użyć do pomiaru wymiarów liniowych?

A. mikrometr

B. kątownik

C. suwmiarka

D. kątomierz

Suwmiarka to narzędzie pomiarowe, które umożliwia precyzyjne kontrolowanie wymiarów liniowych, co jest kluczowe podczas cięcia szkła optycznego. Dzięki swojej konstrukcji, suwmiarka może mierzyć zarówno zewnętrzne, jak i wewnętrzne wymiary, a także głębokość otworów, co czyni ją niezwykle wszechstronnym narzędziem w pracach stolarskich i szklarskich. W przypadku szkła optycznego, gdzie dokładność pomiarów jest niezbędna do zapewnienia wysokiej jakości finalnego produktu, stosowanie suwmiarki pozwala na minimalizację błędów. Przykładowo, podczas cięcia tafli szkła na określony wymiar, suwmiarka pozwala na sprawdzenie szerokości i długości z dokładnością do 0,02 mm. Zgodnie z normami branżowymi, precyzyjne pomiary są kluczowe do zapewnienia, że elementy będą idealnie pasować do siebie w zastosowaniach optycznych, takich jak produkcja soczewek czy pryzmatów, gdzie jakiekolwiek odchylenia mogą prowadzić do degradacji jakości obrazu.

Pytanie 35

Jakie urządzenie optyczne jest wykorzystywane do pomiaru dioptrii okularów?

A. dioptriomierz

B. lunetka autokolimacyjna

C. dynametr Ramsdena

D. lunetka dioptryjna

Dioptriomierz, choć również jest przyrządem optycznym, nie jest przeznaczony do sprawdzania podziałki dioptryjności okularów. Zamiast tego, jego podstawowe zastosowanie polega na pomiarze mocy optycznej soczewek i innych elementów optycznych. Użytkownicy mogą mylić funkcje tych dwóch narzędzi, jednak ważne jest zrozumienie, że dioptriomierz nie oferuje takiej samej precyzji dotyczącej korekty wzroku jak lunetka dioptryjna. Lunetka autokolimacyjna jest z kolei używana w inny sposób – służy głównie do kalibracji i sprawdzania układów optycznych, a nie do bezpośredniego pomiaru dioptrii w okularach. Może to prowadzić do błędnych wniosków w zakresie wyboru odpowiednich narzędzi do otrzymywania miar optycznych. Dynametr Ramsdena, mimo że jest ważnym narzędziem w optyce, pełni zupełnie inną funkcję, związana głównie z pomiarem kątów. W praktyce, wykorzystanie niewłaściwego instrumentu może prowadzić do niedokładności w ocenie stanu wzroku pacjenta oraz błędów w doborze okularów, co ma bezpośredni wpływ na jakość ich widzenia."

Pytanie 36

Jaki rodzaj obiektywu należy wybrać podczas naprawy mikroskopu, gdy uszkodzony ma oznaczenie 100/1,3 OI?

A. Planaapochromatyczny

B. Planachromatyczny

C. Achromatyczny

D. Apochromatyczny

Wybór obiektywu planachromatycznego, apochromatycznego lub planaapochromatycznego jako zamiennika dla obiektywu achromatycznego może okazać się błędny z kilku powodów. Obiektywy planachromatyczne są zaprojektowane w celu eliminacji aberracji chromatycznych, lecz ich głównym atutem jest uzyskiwanie płaskiego pola widzenia, co czyni je bardziej odpowiednimi do obserwacji próbek wymagających dużej ostrości w całym polu widzenia. W przypadku typowego zastosowania mikroskopowego, gdzie wymagane są obserwacje z użyciem dużej apertury, obiektyw achromatyczny lepiej spełni te potrzeby. Apochromatyczne obiektywy, choć zapewniają jeszcze lepsze odwzorowanie kolorów poprzez eliminację aberracji nie tylko chromatycznych, ale również sferycznych, są zazwyczaj droższe i ich zastosowanie w normie laboratoriów nie zawsze jest uzasadnione. Planaapochromatyczne obiektywy, które łączą cechy obu typów, również mogą być nieproporcjonalnie kosztowne, a ich zastosowanie nie jest konieczne w każdej sytuacji, zwłaszcza gdy pierwotnie używany obiektyw był achromatyczny. Często do błędnych odpowiedzi prowadzi mylne przekonanie, że wyższa klasa obiektywu zawsze przynosi lepsze rezultaty bez uwzględnienia specyfiki zastosowań mikroskopowych. W przypadku konieczności wymiany obiektywu w mikroskopie, stawianie na odpowiednio dobrany do istniejącego systemu obiektyw achromatyczny będzie najbardziej praktycznym rozwiązaniem, zachowując zarówno jakość, jak i ekonomiczność naprawy.

Pytanie 37

W przypadku obróbki wykańczającej pryzmatów nie wykorzystuje się mocowania przy użyciu

A. gipsu sztukatorskiego

B. szklanych płyt naklejniczych

C. uchwytów naklejniczych z gniazdami

D. kontaktu optycznego

Szklane płyty naklejnicze nie są stosowane w obróbce wykańczającej pryzmatów ze względu na ich charakterystykę materiałową, która nie zapewnia odpowiednich parametrów trzymania i stabilności podczas skomplikowanych procesów obróbczych. Inne metody mocowania, takie jak uchwyty naklejnicze z gniazdami oraz kontakt optyczny, są znacznie bardziej odpowiednie, ponieważ pozwalają na precyzyjne trzymanie i minimalizację drgań. Gips sztukatorski może być użyty do tymczasowego mocowania, ale nie jest rozwiązaniem trwałym. W praktyce wykorzystanie odpowiednich metod mocowania jest kluczowe dla zapewnienia jakości końcowego produktu oraz bezpieczeństwa pracy. Na przykład, w przemyśle optycznym, zastosowanie mocowań z wykorzystaniem kontaktu optycznego znacząco wpływa na jakość transmisji światła przez pryzmaty, co jest istotne w aplikacjach wymagających wysokiej precyzji, jak w produkcji instrumentów optycznych. Dobre praktyki obejmują także testowanie różnych metod mocowania w kontekście konkretnego materiału oraz zadania, co pozwala na optymalizację procesów produkcyjnych.

Pytanie 38

Aby przeprowadzić precyzyjne pomiary długości za pomocą metody porównawczej, należy użyć

A. niwelator

B. dalmierz

C. teodolit

D. optimetr

Wybór teodolitu, niwelatora lub dalmierza jako narzędzi do pomiarów długości metodą porównawczą jest błędny z kilku powodów. Teodolit jest urządzeniem służącym do pomiaru kątów poziomych i pionowych, a nie do bezpośrednich pomiarów długości. Chociaż teodolit może być używany w geodezji, jest to narzędzie bardziej odpowiednie do tworzenia map i określania położenia punktów na podstawie kątów, a nie długości. Z kolei niwelator jest używany głównie do pomiarów różnic wysokości, co czyni go nieodpowiednim narzędziem do pomiarów długości. Jego zastosowanie jest kluczowe w budowie i inżynierii, ale nie w kontekście bezpośrednich pomiarów długości. Dalmierz, choć jest narzędziem do pomiaru odległości, działa na zasadzie pomiaru optycznego lub laserowego, co może być mniej precyzyjne w kontekście porównawczym, zwłaszcza w dłuższych zakresach, gdzie czynniki takie jak warunki atmosferyczne mogą wprowadzać istotne błędy. Typowym błędem myślowym jest mylenie funkcji tych instrumentów i zakładanie, że każde z nich może zastąpić optometr w kontekście pomiarów długości. W rzeczywistości każdy z tych instrumentów ma swoją specyfikę i zastosowanie, które nie jest zamienne, co podkreśla znaczenie wyboru odpowiednich narzędzi w geodezyjnych pracach pomiarowych.

Pytanie 39

Który frez do obróbki płaskich powierzchni optycznych przedstawiono na rysunku?

A. Palcowy.

B. Tarczowy.

C. Garnkowy.

D. Walcowy.

Frez garnkowy to naprawdę przydatne narzędzie, szczególnie kiedy chodzi o obróbkę płaskich powierzchni. Widzisz, jego kształt przypomina garnek, co daje możliwość uzyskania gładkich i dokładnych powierzchni – to jest mega ważne, na przykład w produkcji soczewek czy luster. Takie narzędzia bardzo często wykorzystuje się w precyzyjnych procesach frezowania. Chodzi o to, żeby zachować wysoką tolerancję wymiarową, bo każdy detal się liczy. W branży obróbczej standardy są naprawdę wysokie, więc używanie frezów garnkowych to dobry pomysł, bo ich konstrukcja i właściwości skrawne są na to przygotowane. Pamiętaj też, że odpowiednie ustawienie parametrów obróbczych, jak prędkość skrawania, wpływa na efektywność i jakość końcowego produktu.

Pytanie 40

Jaki proces technologiczny stosuje się przy wygładzaniu powierzchni szklanych soczewek?

A. Polerowanie

B. Hartowanie

C. Galwanizowanie

D. Anodowanie

Polerowanie to kluczowy proces technologiczny stosowany przy wygładzaniu powierzchni szklanych soczewek. Proces ten polega na usuwaniu mikroskopijnych nierówności z powierzchni szkła, co poprawia jego klarowność i optyczne właściwości. W praktyce, polerowanie odbywa się przy użyciu specjalnych past polerskich oraz narzędzi, które delikatnie ścierają powierzchnię szkła, pozwalając uzyskać niezwykle gładką powierzchnię. Jest to niezbędne dla soczewek optycznych, ponieważ wpływa na jakość obrazu i zmniejsza zniekształcenia optyczne. Dobre praktyki w tej dziedzinie obejmują stosowanie odpowiednich materiałów polerskich, jak np. tlenek ceru, oraz utrzymanie odpowiednich parametrów procesu, takich jak temperatura i czas polerowania. Właściwie przeprowadzone polerowanie zapewnia doskonałe właściwości optyczne soczewek, co jest kluczowe w produkcji zaawansowanych układów optycznych. W praktyce polerowanie jest stosowane w wielu branżach, od optyki precyzyjnej po przemysł samochodowy, wszędzie tam, gdzie wymagana jest idealnie gładka powierzchnia szkła.
