Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 14 maja 2026 14:19
Data zakończenia: 14 maja 2026 14:27

Egzamin zdany!

Wynik: 39/40 punktów (97,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W skład badań eksploatacyjnych silnika klatkowego wchodzi pomiar

A. natężenia pola magnetycznego rozproszenia

B. rezystancji uzwojeń wirnika

C. stratności magnetycznej blach stojana

D. rezystancji uzwojeń stojana

Pomiar rezystancji uzwojeń stojana jest kluczowym elementem badań eksploatacyjnych silnika klatkowego, ponieważ pozwala na ocenę stanu technicznego silnika oraz jego efektywności. Wysoka rezystancja może wskazywać na uszkodzenia uzwojeń, które mogą prowadzić do przegrzewania i obniżenia sprawności energetycznej silnika. Przykładem zastosowania tej wiedzy jest regularna konserwacja silników w przemyśle, gdzie monitorowanie rezystancji uzwojeń pozwala na wczesne wykrycie potencjalnych awarii. Zgodnie z normą IEC 60034, regularne pomiary rezystancji oraz analiza ich trendów mogą być wykorzystane do planowania działań prewencyjnych, co znacząco wydłuża żywotność maszyny i zwiększa bezpieczeństwo pracy. Dodatkowo, wiedza na temat rezystancji uzwojeń stoi w związku z szerszym zagadnieniem strat w silnikach elektrycznych, co jest kluczowe dla optymalizacji zużycia energii w zakładach przemysłowych.

Pytanie 2

Korzystając z danych zamieszczonych w tabeli wyznacz, wartość rezystancji jednej żyły przewodu YDY 3×2,5 mm² o długości 100 m.

Dane techniczne przewodu YDY
Ilość i przekrój znamionowy żył	Grubość znamionowa izolacji	Max. rezystancja żył	Orientacyjna masa przewodu o długości 1 km
mm²	mm	Ω/km	kg/km
2x1	0,8	18,1	81
2x1,5	0,8	12,1	97
2x2,5	0,8	7,41	125
2x4	0,9	4,61	176
2x6	0,9	3,08	228
3x1	0,9	18,1	96
3x1,5	0,9	12,1	116
3x2,5	0,9	7,41	153

A. 741,0 Ω

B. 0,741 Ω

C. 7,410 Ω

D. 74,10 Ω

Odpowiedź '0,741 Ω' jest jak najbardziej trafna! Dobrze, że wziąłeś pod uwagę długość przewodu, bo 100 m to tak naprawdę 1/10 km. Obliczenia rezystancji dla przewodów miedzianych można znaleźć w normach, a te mówią, że dla 2,5 mm² rezystancja na kilometr to około 7,41 Ω. Wiadomo, że jeśli mamy 100 m, to musimy to przeliczyć na 0,741 Ω. W inżynierii elektrycznej takie obliczenia są mega ważne, bo pomagają zrozumieć, jak minimalizować straty energii i dobierać odpowiednie zabezpieczenia. Właściwe przeliczenia pomagają w efektywności energetycznej. Formuła R = ρ * (L / A) to standardowy sposób podejścia, który powinien być znany każdemu, kto projektuje instalacje elektryczne. Dzięki temu cały system działa lepiej.

Pytanie 3

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku?

A.	5,5 kW	400/690 V Δ/Y	IP55	S2	2920 obr/min
B.	1,5 kW	400/690 V Δ/Y	IP45	S1	1430 obr/min
C.	5,5 kW	230/400 V Δ/Y	IP55	S1	2920 obr/min
D.	1,5 kW	230/400 V Δ/Y	IP45	S2	1430 obr/min

A. C.

B. D.

C. A.

D. B.

Odpowiedź B jest poprawna, ponieważ przedstawiony silnik jest przystosowany do pracy w układzie "gwiazda" przy napięciu 400 V, co jest typowe dla sieci trójfazowej. Silnik o napięciu 400/690 V, jak oznaczone w odpowiedzi B, można z powodzeniem podłączyć w konfiguracji gwiazdy, co umożliwia mu pracę przy obciążeniu długotrwałym. Taki rodzaj połączenia jest powszechnie stosowany w przemyśle, ponieważ pozwala na efektywne wykorzystanie mocy oraz minimalizuje ryzyko przegrzewania się silnika. W praktyce, silniki przystosowane do pracy w układzie gwiazda są często wykorzystywane w aplikacjach wymagających stabilnej i długotrwałej pracy, takich jak pompy, wentylatory czy kompresory. Wybór silnika odpowiedniego do warunków pracy, zgodnego z normami IEC, jest kluczowy dla zapewnienia niezawodności i efektywności operacyjnej. Warto również pamiętać, że silniki muszą być dobrane zgodnie z wymaganiami aplikacji, które mogą obejmować różne parametry, takie jak moment obrotowy, prędkość czy klasa izolacji.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Aby zabezpieczyć silnik o parametrach znamionowych podanych poniżej, należy dobrać wyłącznik silnikowy według oznaczenia producenta

Silnik 3~ Typ MAS063-2BA90-Z
0,25 kW 0,69 A Izol. F
IP 54 2755 obr/min cosφ 0,81
400 V (Y) 50 Hz

A. PKZM01 – 0,63

B. MMS-32S – 1,6A

C. PKZM01 – 1

D. MMS-32S – 4A

Wybór wyłącznika silnikowego PKZM01 – 1 jest poprawny, ponieważ jego znamionowy prąd 1 A jest zgodny z wymaganiami silnika o mocy 0,25 kW i prądzie znamionowym 0,69 A. Wyłączniki silnikowe powinny być dobierane na podstawie prądu znamionowego silnika, co w tym przypadku oznacza, że wymagany prąd roboczy wyłącznika powinien być nieco wyższy niż prąd znamionowy silnika, aby zapewnić odpowiednią ochronę. PKZM01 – 1, przy prądzie 1 A, zapewnia odpowiedni margines bezpieczeństwa, co jest zgodne z dobrymi praktykami w branży. Dodatkowo, wyłączniki serii PKZ są wyposażone w funkcję zabezpieczenia przeciążeniowego i zwarciowego, co czyni je odpowiednim wyborem do ochrony silników. W przypadku awarii, wyłącznik ten zadziała szybko, chroniąc zarówno silnik, jak i podłączone instalacje. Wykorzystując wyłączniki zgodne z normami IEC 60947-4-1, można być pewnym ich niezawodności i efektywności działania.

Pytanie 6

Kto jest zobowiązany do opracowania planów regularnych przeglądów oraz konserwacji instalacji elektrycznej w obiekcie mieszkalnym?

A. Użytkownicy mieszkań

B. Właściciel lub zarządca nieruchomości

C. Organ inspekcji technicznej

D. Dostawca energii elektrycznej

Właściciel lub zarządca budynku jest odpowiedzialny za sporządzenie planów okresowych kontroli i napraw instalacji elektrycznej, co wynika z przepisów prawa budowlanego oraz standardów dotyczących zarządzania budynkami. Właściciel budynku ma obowiązek zapewnienia bezpieczeństwa instalacji elektrycznej, co obejmuje regularne przeglądy, które mogą wykryć potencjalne zagrożenia, takie jak przestarzałe komponenty, uszkodzenia mechaniczne czy nieprawidłowe połączenia. W praktyce, właściciele i zarządcy często korzystają z usług wyspecjalizowanych firm zajmujących się audytem i konserwacją instalacji elektrycznych. Dobre praktyki branżowe wskazują, że takie kontrole powinny być przeprowadzane co najmniej raz w roku, a szczególnie w przypadku starszych budynków, gdzie ryzyko awarii jest wyższe. Dodatkowo, zgodnie z normą PN-IEC 60364-6, regularne inspekcje są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz minimalizacji ryzyka pożarowego. Właściciele powinni również prowadzić dokumentację tych przeglądów, co jest istotne nie tylko dla utrzymania standardów, ale także w kontekście ewentualnych roszczeń ubezpieczeniowych.

Pytanie 7

Jaki przyrząd jest wykorzystywany do pomiaru rezystancji izolacji kabli?

A. Megaomomierz

B. Sonometr

C. Waromierz

D. Pirometr

Megaomomierz jest urządzeniem służącym do pomiaru rezystancji izolacji, które jest niezwykle istotne w kontekście bezpieczeństwa elektrycznego. Jego zastosowanie polega na sprawdzaniu jakości izolacji przewodów oraz urządzeń elektrycznych, co pozwala na wykrycie ewentualnych uszkodzeń izolacji, które mogą prowadzić do awarii lub zagrożeń, takich jak porażenie prądem. Dzięki pomiarom wykonywanym przy użyciu megaomomierza, można ocenić stan izolacji w instalacjach elektrycznych, co jest zgodne z normami takimi jak PN-EN 61557-2, które określają procedury testowania urządzeń elektrycznych. W praktyce, megaomomierz jest używany podczas regularnych przeglądów instalacji elektrycznych w budynkach, co ma na celu zapewnienie odpowiedniego poziomu bezpieczeństwa i zgodności z obowiązującymi przepisami. Użycie tego narzędzia pozwala na wczesne wykrywanie problemów, co przyczynia się do minimalizacji ryzyka wystąpienia awarii oraz zwiększa trwałość systemów elektrycznych.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jakiego rodzaju pracy powinien być przystosowany silnik elektryczny, który ma napędzać wentylator wyciągowy w procesie obróbki drewna?

A. S1 - praca ciągła

B. S9 - praca z nieokresowymi zmianami obciążenia i prędkości obrotowej

C. S7 - praca okresowa długotrwała z hamowaniem elektrycznym

D. S3 - praca okresowa przerywana

Silnik elektryczny do wentylatora wyciągowego w obróbce drewna powinien być przystosowany do pracy ciągłej. To znaczy, że powinien działać bez przerwy, co jest bardzo ważne w kontekście wentylacji. Wentylatory wyciągowe często są używane tam, gdzie potrzebne jest ciągłe usuwanie powietrza z miejsca pracy. Przykładem mogą być hale produkcyjne, gdzie trzeba na bieżąco pozbywać się pyłów i szkodliwych oparów. Z mojego doświadczenia wynika, że takie warunki są kluczowe, by zapewnić zdrowie pracowników. Silniki do pracy ciągłej są też tak projektowane, żeby uniknąć przegrzewania. To z kolei przekłada się na ich wydajność i niezawodność. W branży są normy, jak IEC 60034, które określają, jak powinny działać silniki w różnych sytuacjach, co zapewnia bezpieczeństwo i efektywność.

Pytanie 10

Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?

Wzór do wykorzystania:
$$ C_P = 1800 \cdot \frac{P_n}{U^2} \, \mu\text{F} $$

Parametry kondensatora
	Napięcie znamionowe	$ C_P $
A.	DC 250 V	$ 17 \, \mu\text{F} $
B.	DC 350 V	$ 0{,}017 \, \mu\text{F} $
C.	AC 250 V	$ 17 \, \mu\text{F} $
D.	AC 350 V	$ 0{,}017 \, \mu\text{F} $

A. A.

B. B.

C. D.

D. C.

Odpowiedź C jest jak najbardziej na miejscu, bo zgadza się z tym, co powinien mieć kondensator do silnika indukcyjnego jednofazowego o mocy 0,5 kW przy 230 V. Dzięki wzorowi Cp = 1800 * (Pn / U^2) μF łatwo możesz policzyć, jaka pojemność kondensatora jest nam potrzebna, a to jest mega ważne, żeby silnik działał jak należy. Podstawiając Pn = 500 W i U = 230 V, dostajemy Cp ≈ 17 μF. Tylko odpowiedź C (AC 250 V, 17 μF) to, co pasuje do tych wymagań, bo zapewnia, że silnik będzie działał optymalnie, zmniejszając straty energii i ryzyko awarii. Z mojego doświadczenia, dobór kondensatora jest kluczowy, żeby urządzenie działało efektywnie. Pamiętaj też o tym, żeby wybierać kondensatory dobrej jakości, bo to wpływa na ich trwałość i niezawodność, co jest ważne dla długowieczności silnika. Odpowiedni kondensator pomoże też ustabilizować obroty silnika i moment obrotowy, co w przemyśle ma ogromne znaczenie dla precyzyjnej pracy.

Pytanie 11

Którego z wymienionych pomiarów eksploatacyjnych w instalacji oświetleniowej nie można zrealizować standardowym miernikiem uniwersalnym?

A. Rezystancji izolacji przewodów

B. Napięć w poszczególnych fazach

C. Prądu pobieranego przez odbiornik

D. Ciągłości przewodów ochronnych

Pomiar rezystancji izolacji przewodów jest kluczowym aspektem utrzymania bezpieczeństwa i niezawodności instalacji elektrycznych. Aby dokładnie wykonać ten pomiar, używa się specjalistycznych mierników zwanych megomierzami, które generują wysokie napięcia (zwykle od 250V do 1000V). Tego rodzaju pomiar jest istotny, ponieważ pozwala ocenić, czy izolacja przewodów nie jest uszkodzona oraz czy nie występują upływy prądu, co mogłoby prowadzić do zagrożenia pożarowego lub porażenia elektrycznego. Standardy takie jak PN-EN 61557-1 opisują wymagania dotyczące testowania rezystancji izolacji, a ich przestrzeganie jest kluczowe w ramach regularnych przeglądów oraz konserwacji instalacji. Przykładowo, podczas testowania instalacji oświetleniowej w budynku użycie megomierza może pomóc w identyfikacji potencjalnych problemów zanim doprowadzą one do awarii lub zagrożenia dla użytkowników.

Pytanie 12

Który rodzaj kondensatora przedstawiono na ilustracji?

A. Ceramiczny.

B. Powietrzny.

C. Foliowy.

D. Elektrolityczny.

Wybranie kondensatora elektrolitycznego jest tutaj jak najbardziej trafne. Na zdjęciu widać typową cylindryczną obudowę z aluminiową puszką, nadrukowaną biegunowością oraz dużą pojemnością 6800 µF przy napięciu 25 V – to klasyczne cechy kondensatorów elektrolitycznych. Tego typu elementy mają zazwyczaj oznaczony minus (ciemny pasek z oznaczeniem „−”) oraz dłuższą końcówkę jako plus, co jest bardzo ważne przy montażu, bo są to kondensatory spolaryzowane. W praktyce stosuje się je głównie w zasilaczach do wygładzania napięcia po prostowniku, w układach filtrujących, w torach zasilania urządzeń elektronicznych, przy rozruchu niektórych silników jednofazowych (choć tam częściej stosuje się inne wykonania). Moim zdaniem, każdy kto składał kiedyś prosty zasilacz, kojarzy właśnie takie „puszki” na płytce. W dobrych praktykach montażu zwraca się uwagę na pracę poniżej napięcia znamionowego i w odpowiedniej temperaturze, bo kondensatory elektrolityczne starzeją się, tracą pojemność i rośnie im ESR. Normy i zalecenia producentów kładą nacisk na poprawną polaryzację, unikanie przepięć oraz dobór odpowiedniego marginesu napięcia, najczęściej 20–50% powyżej spodziewanego napięcia pracy. Dodatkowo warto pamiętać, że kondensatory elektrolityczne mają stosunkowo dużą tolerancję pojemności i nie nadają się do precyzyjnych obwodów rezonansowych, ale za to świetnie sprawdzają się tam, gdzie trzeba dużej pojemności przy stosunkowo małych rozmiarach i akceptowalnych kosztach. W serwisie spotyka się często spuchnięte lub wylane elektrolity w zasilaczach impulsowych – to typowa usterka, którą warto umieć rozpoznać już na pierwszy rzut oka.

Pytanie 13

Który z podanych sposobów ochrony przed porażeniem elektrycznym pełni rolę zabezpieczenia dodatkowego w przypadku uszkodzenia instalacji elektrycznych niskonapięciowych?

A. Umieszczenie części czynnych poza zasięgiem ręki

B. Ochronne miejscowe połączenia wyrównawcze

C. Separacja elektryczna odbiornika

D. Podwójna lub wzmocniona izolacja elektryczna

Ochronne miejscowe połączenia wyrównawcze stanowią kluczowy element systemów ochrony przeciwporażeniowej, zwłaszcza w instalacjach elektrycznych niskich napięć. Działają one w celu minimalizacji różnic potencjałów między różnymi metalowymi elementami instalacji, co zmniejsza ryzyko porażenia prądem elektrycznym. W sytuacji awaryjnej, gdy dojdzie do uszkodzenia izolacji lub innej awarii, połączenia wyrównawcze zapewniają alternatywną drogę dla prądu, co przyczynia się do szybszego działania zabezpieczeń. Przykładowo, w obiektach użyteczności publicznej, takich jak szkoły czy szpitale, implementacja miejscowych połączeń wyrównawczych jest zgodna z normami PN-EN 61140, które podkreślają znaczenie zachowania niskiego poziomu ryzyka w zakresie bezpieczeństwa elektrycznego. Dobrą praktyką jest również regularne sprawdzanie stanu technicznego tych połączeń, aby zapewnić ich pełną funkcjonalność w razie potrzeby.

Pytanie 14

Na rysunkach przedstawiono schemat prostownika oraz przebieg czasowy napięcia wyjściowego, który świadczy o uszkodzeniu

A. uzwojenia pierwotnego transformatora.

B. diody.

C. kondensatora.

D. uzwojenia wtórnego transformatora.

Odpowiedź wskazująca na kondensator jako uszkodzony element układu prostownika jest prawidłowa. Kondensator odgrywa kluczową rolę w wygładzaniu napięcia wyjściowego, eliminując tętnienia, które mogą być szkodliwe dla podłączonych do układu urządzeń. W przypadku, gdy kondensator nie działa prawidłowo lub jest uszkodzony, napięcie wyjściowe może przyjmować formę pulsującą, co jest widoczne w przedstawionym przebiegu czasowym. Aby zrozumieć praktyczne zastosowanie kondensatorów, warto zauważyć, że są one powszechnie stosowane w zasilaczach, gdzie ich zadaniem jest zapewnienie stabilnego napięcia dla elektroniki. W praktyce, kondensatory elektrolityczne są najczęściej używane w prostownikach, ponieważ mają dużą pojemność i efektywnie eliminują tętnienia. Zgodnie z normami, takimi jak IEC 61000, ważne jest, aby systemy elektroniczne były odpowiednio filtrowane w celu minimalizacji zakłóceń, co podkreśla znaczenie kondensatorów w takich układach.

Pytanie 15

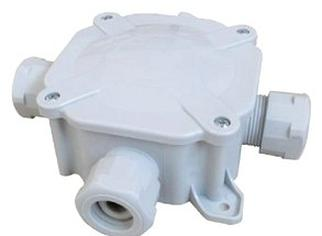

Przedstawiona na ilustracji puszka rozgałęźna przeznaczona jest do instalacji elektrycznej natynkowej prowadzonej przewodami

A. w rurach winidurowych karbowanych.

B. na uchwytach.

C. na izolatorach.

D. w listwach elektroinstalacyjnych.

Prawidłowa odpowiedź wskazuje, że puszka rozgałęźna jest montowana na uchwytach, co jest zgodne z praktykami instalacyjnymi. Puszki rozgałęźne są kluczowymi elementami instalacji elektrycznych natynkowych służącymi do łączenia przewodów w miejscach ich rozgałęzienia. Zgodnie z normami PN-IEC 60364, istotne jest, aby miejsca połączeń przewodów były w odpowiednich osłonach, co zapewnia bezpieczeństwo i ułatwia dostęp w przypadku ewentualnych napraw. Montaż na uchwytach pozwala na stabilne zamocowanie puszki do ściany oraz daje możliwość łatwego dostępu do przewodów. Prawidłowe umiejscowienie puszki zapewnia także estetyczny wygląd instalacji oraz minimalizuje ryzyko uszkodzeń mechanicznych. W praktyce, uchwyty są często stosowane w pomieszczeniach, gdzie instalacje są narażone na różne czynniki, takie jak wilgoć czy wibracje. Dbanie o właściwe wykonanie instalacji natynkowych jest kluczowe dla bezpieczeństwa użytkowników oraz długowieczności systemu elektrycznego.

Pytanie 16

W przypadku pomiarów rezystancji izolacyjnej w całej instalacji elektrycznej budynku, który jest zasilany napięciem 230/400 V, powinno się je przeprowadzać przy odłączonym zasilaniu i przy

A. otwartych łącznikach i odłączonych odbiornikach

B. zamkniętych łącznikach i załączonych odbiornikach

C. zamkniętych łącznikach i odłączonych odbiornikach

D. otwartych łącznikach i załączonych odbiornikach

Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności systemu. Wykonywanie tych pomiarów przy zamkniętych łącznikach oraz odłączonych odbiornikach minimalizuje ryzyko uszkodzeń sprzętu oraz zapewnia dokładność pomiaru. W takim ustawieniu można skutecznie ocenić stan izolacji przewodów, co jest zgodne z normami europejskimi, takimi jak PN-EN 61010, które wymagają, aby urządzenia pomiarowe były używane w odpowiednich warunkach. Odpowiednia izolacja przewodów jest niezbędna do zapobiegania zwarciom oraz wyciekowi prądu do ziemi, co mogłoby prowadzić do niebezpiecznych sytuacji, takich jak pożary czy porażenia prądem. Przykładowo, podczas inspekcji budynku, technik powinien najpierw upewnić się, że wszystkie urządzenia są wyłączone, a następnie przeprowadzić pomiar rezystancji izolacji. Taki proces jest standardową procedurą w przemyśle elektrycznym i jest zalecany przez wiele organizacji zajmujących się normami bezpieczeństwa.

Pytanie 17

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zwiększenia napięcia znamionowego

B. Zmniejszenia prędkości obrotowej silników

C. Zwiększenia częstotliwości prądu

D. Zmniejszenia strat energii i poprawy współczynnika mocy

Kompensacja mocy biernej jest kluczowym zagadnieniem w kontekście instalacji przemysłowych, ponieważ wpływa bezpośrednio na efektywność energetyczną systemu. Moc bierna to ta część zużywanej energii elektrycznej, która nie wykonuje użytecznej pracy, ale jest niezbędna do podtrzymania pola elektromagnetycznego w urządzeniach takich jak transformatory i silniki indukcyjne. Zastosowanie kompensacji mocy biernej, zazwyczaj za pomocą baterii kondensatorów, prowadzi do poprawy współczynnika mocy, co oznacza, że więcej dostarczonej energii jest wykorzystywane na pracę użyteczną. Dzięki temu zmniejszają się straty energii w systemie, co przekłada się na niższe rachunki za energię i zmniejszenie obciążenia sieci energetycznej. Co więcej, poprawa współczynnika mocy może również prowadzić do zmniejszenia opłat za moc bierną, które są często naliczane przez dostawców energii jako kara za niską efektywność energetyczną. Dlatego kompensacja mocy biernej jest nie tylko korzystna z punktu widzenia efektywności, ale również może przynieść wymierne korzyści finansowe dla przedsiębiorstw.

Pytanie 18

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?
silnika.

A. Wirnik silnika zmieni kierunek wirowania na przeciwny.

B. Wyłącznik nadprądowy nie zadziała w przypadku zwarcia międzyfazowego w uzwojeniu

C. Silnik będzie pracował z mocą mniejszą od znamionowej.

D. Wyłącznik RCD zadziała w momencie podłączenia wtyku do gniazda.

Wyłącznik różnicowoprądowy (RCD) ma kluczowe znaczenie w systemach zasilania, zwłaszcza w przypadku urządzeń elektrycznych, takich jak silniki betoniarki. Działa on na zasadzie wykrywania różnicy prądów między przewodem fazowym a neutralnym. W sytuacji, gdy przewód PE (ochronny) zostanie podłączony do bieguna oznaczonego symbolem N (neutralnym), prąd zaczyna płynąć przez przewód ochronny. To zjawisko wywołuje różnicę prądów, co skutkuje zadziałaniem RCD. W rezultacie, zasilanie jest odcinane, co zapobiega potencjalnemu porażeniu prądem elektrycznym. W praktyce, stosowanie RCD jest standardem w instalacjach elektrycznych, zwłaszcza w miejscach narażonych na działanie wilgoci. RCD powinny być używane w połączeniu z odpowiednimi zabezpieczeniami, takimi jak wyłączniki nadprądowe. Zmniejsza to ryzyko awarii i zapewnia bezpieczeństwo użytkowników. Dlatego też, poprawne podłączenie przewodów do wtyków jest kluczowe dla prawidłowego działania całego systemu. W przypadku jakichkolwiek wątpliwości, zawsze należy konsultować się z wykwalifikowanym elektrykiem.

Pytanie 19

Z uwagi na ryzyko uszkodzenia izolacji uzwojeń, używanie bezpieczników w obwodzie przekładnika jest zabronione?

A. napięciowego po stronie pierwotnej

B. napięciowego po stronie wtórnej

C. prądowego po stronie pierwotnej

D. prądowego po stronie wtórnej

Odpowiedź "prądowego po stronie wtórnej" jest prawidłowa, ponieważ zastosowanie bezpieczników w obwodzie przekładnika prądowego po stronie wtórnej może prowadzić do uszkodzenia izolacji uzwojeń. Przekładniki prądowe są wykorzystywane do pomiarów prądu oraz ochrony obwodów elektrycznych, a ich konstrukcja jest zaprojektowana tak, aby zachować integralność i dokładność pomiarów. Jeśli zastosujemy bezpiecznik po stronie wtórnej, w przypadku zwarcia lub nadmiernego prądu, może dojść do przerwania obwodu, co skutkuje powstaniem wysokiego napięcia, które może uszkodzić izolację. W praktyce, aby zapewnić bezpieczeństwo i niezawodność działania systemów pomiarowych, zaleca się stosowanie odpowiednich zabezpieczeń, takich jak układy ograniczające prąd, a także monitorowanie obwodów za pomocą przyrządów pomiarowych, które mogą dostarczyć informacji o stanie przekładnika. Przykładem może być stosowanie odpowiednich przekładników do systemów zabezpieczeń, które są zgodne z normami IEC 60044, co podkreśla bezpieczeństwo i wydajność tych urządzeń w aplikacjach przemysłowych.

Pytanie 20

Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?

A. A.

B. B.

C. D.

D. C.

Wyłącznik silnikowy dobrany do znamionowego prądu silnika jest kluczowym elementem zapewniającym bezpieczeństwo oraz efektywność pracy urządzenia. W przypadku silnika klatkowego o prądzie znamionowym 2,4 A, odpowiednim wyborem jest wyłącznik z rysunku B, który ma zakres regulacji prądu od 2,5 A do 4 A. Taki dobór jest zgodny z zasadą, że wyłącznik musi mieć wartość znamionową wyższą od prądu roboczego silnika, aby zapewnić jego prawidłowe działanie bez ryzyka zadziałania wyłącznika przy normalnych warunkach pracy. W praktyce oznacza to, że wyłącznik nie powinien być zbyt mały, ponieważ mogłoby to prowadzić do częstego zadziałania w sytuacjach, kiedy silnik przy rozruchu generuje chwilowe skoki prądu. Zastosowanie wyłącznika z rysunku B zapewnia również zgodność z normą PN-EN 60947-4-1, która określa wymagania dla urządzeń rozdzielczych i kontrolnych dla silników. Prawidłowy dobór urządzeń zabezpieczających jest niezbędny do uniknięcia uszkodzeń i nieefektywności w pracy maszyn. Dodając do tego, wyłączniki silnikowe są także elementem, który powinien być regularnie kontrolowany w aspekcie jego funkcjonalności i zgodności z parametrami aplikacji.

Pytanie 21

Podczas wymiany uzwojeń w transformatorze jednofazowym o parametrach: S_N = 200 VA, U_1N = 230 V, U_2N = 14,6 V, uzwojenie pierwotne powinno być wykonane z drutu nawojowego

A. o większej średnicy i mniejszej ilości zwojów niż uzwojenie wtórne

B. o mniejszej średnicy i mniejszej liczbie zwojów niż uzwojenie wtórne

C. o większej średnicy i większej liczbie zwojów niż uzwojenie wtórne

D. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

Odpowiedź wskazująca, że uzwojenie pierwotne powinno być wykonane z drutu o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne jest poprawna. W transformatorze jednofazowym, stosunek napięć uzwojeń związany jest z relacją liczby zwojów w każdym uzwojeniu. Zależność ta wyraża się wzorem: U1/U2 = N1/N2, gdzie U1 i U2 to napięcia na uzwojeniach pierwotnym i wtórnym odpowiednio, a N1 i N2 to liczby zwojów. Wymiana uzwojeń pierwotnych i wtórnych wiąże się z doborem odpowiedniej średnicy drutu. Mniejsze napięcie na uzwojeniu wtórnym wymaga większej liczby zwojów, co z kolei oznacza, że uzwojenie pierwotne musi być wykonane z cieńszego drutu, aby pomieścić więcej zwojów na danej długości. Przykładowo, w transformatorach stosuje się standardy dotyczące przekrojów drutów, aby zapewnić odpowiednią wydajność prądową i minimalizować straty w cieple. Zastosowanie tej zasady w praktyce prowadzi do efektywniejszego projektu transformatora, co jest kluczowe w wielu aplikacjach elektrycznych, od zasilania urządzeń domowych po zastosowania w przemyśle. Właściwe dobranie wymagań dla uzwojeń jest istotnym elementem inżynieryjnym, który warunkuje trwałość i efektywność transformatora.

Pytanie 22

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym. Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

A. prędkości obrotowej silników.

B. mocy biernej pobieranej przez układ.

C. prądu rozruchowego silników.

D. częstotliwości napięcia w układzie.

Zmiana wartości pojemności baterii kondensatorów C rzeczywiście wpływa na moc bierną pobieraną przez układ, co jest kluczowym zagadnieniem w kontekście zarządzania energią w instalacjach przemysłowych. Baterie kondensatorów są wykorzystywane do kompensacji mocy biernej, co pozwala na poprawę współczynnika mocy cosφ, a tym samym zwiększenie efektywności energetycznej systemu. W praktyce, zwiększenie pojemności kondensatorów prowadzi do redukcji mocy biernej pobieranej przez silniki, co zmniejsza straty energii oraz obciążenie transformatorów i linii zasilających. Dobrą praktyką w zakładach przemysłowych jest regularna analiza współczynnika mocy oraz dostosowywanie pojemności baterii kondensatorów do zmieniającego się obciążenia, co przyczynia się do optymalizacji kosztów energii oraz zmniejszenia ryzyka powstawania karnych opłat za nadmierne pobieranie mocy biernej. Wiedza na temat tej zależności jest istotna także w kontekście projektowania nowych instalacji oraz modernizacji istniejących, co wpisuje się w standardy efektywności energetycznej zalecane przez organizacje takie jak IEC (International Electrotechnical Commission).

Pytanie 23

Którego z przedstawionych na rysunkach aparatów należy użyć do zabezpieczenia silnika trójfazowego przed zanikiem fazy, asymetrią napięć i niewłaściwą kolejnością faz?

A. C.

B. B.

C. D.

D. A.

Aparat przedstawiony na rysunku B to przekaźnik kontroli faz, który jest kluczowym urządzeniem w zabezpieczaniu silników trójfazowych przed potencjalnie szkodliwymi warunkami, takimi jak zanik fazy, asymetria napięć oraz niewłaściwa kolejność faz. Monitorowanie tych parametrów jest istotne dla zapewnienia długoletniej i niezawodnej pracy silników. Zastosowanie przekaźników kontroli faz pozwala na automatyczne wyłączanie silnika w przypadku wykrycia nieprawidłowości, co chroni go przed uszkodzeniem, takimi jak przegrzanie czy zatarcie. W praktyce, jeśli silnik trójfazowy jest zasilany z sieci, która może być narażona na wahania napięcia lub zmiany w kolejności faz, przekaźnik kontroli faz zapewnia dodatkową warstwę ochrony. W zgodzie z normami branżowymi, takimi jak IEC 60947-4-1, stosowanie takich urządzeń w systemach elektrycznych jest zalecane, aby zminimalizować ryzyko awarii oraz zapewnić bezpieczeństwo operacyjne.

Pytanie 24

Jaki rodzaj połączenia uzwojeń silnika indukcyjnego asynchronicznego przedstawiono na rysunku tabliczki zaciskowej?

A. Równoległe.

B. Szeregowe.

C. W gwiazdę.

D. W trójkąt.

Połączenie uzwojeń silnika indukcyjnego asynchronicznego w gwiazdę jest powszechnie stosowane w aplikacjach, gdzie wymagane są niższe prądy rozruchowe oraz mniejsze momenty obrotowe na starcie. Taki sposób połączenia zapewnia stworzenie punktu neutralnego, co jest kluczowe w zasilaniu trójfazowym. Przykładem zastosowania tego typu połączenia są silniki o mocy do 5 kW w wentylatorach, pompach czy sprężarkach, gdzie stabilność pracy i niższe napięcia są istotne. Dodatkowo, przy połączeniu w gwiazdę, uzwojenia silnika są bardziej zrównoważone, co zmniejsza ryzyko przegrzania i uszkodzenia. W kontekście norm, wykorzystanie połączenia w gwiazdę wpisuje się w standardy IEC dla silników elektrycznych, które zalecają ten sposób połączenia dla silników o małych mocach, aby zapewnić ich dłuższą żywotność i efektywność energetyczną. To połączenie jest również bardziej elastyczne w zastosowaniach, gdzie istnieje potrzeba późniejszej zmiany układu na połączenie w trójkąt dla zwiększenia momentu obrotowego przy pełnym obciążeniu.

Pytanie 25

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję uzwojenia stojana.

B. Rezystancję uzwojenia wirnika.

C. Rezystancję izolacji uzwojenia wirnika.

D. Rezystancję izolacji uzwojenia stojana.

Odpowiedzi dotyczące pomiaru rezystancji uzwojenia wirnika oraz rezystancji izolacji uzwojeń wskazują na pewne nieporozumienia w zakresie działania miernika LCR oraz specyfiki pomiarów w silnikach indukcyjnych. Miernik LCR, będący narzędziem przeznaczonym do pomiarów wartości elektrycznych, jest w stanie mierzyć rezystancję uzwojeń, ale nie jest odpowiedni do pomiaru rezystancji izolacji, co jest zadaniem innych przyrządów, takich jak mierniki izolacji. Rezystancja izolacji jest kluczowym parametrem oceniającym stan izolacji w silnikach, a niedoszacowanie jej znaczenia może prowadzić do niebezpiecznych sytuacji, takich jak zwarcia czy uszkodzenia komponentów elektrycznych. Odpowiedzi dotyczące rezystancji uzwojenia wirnika nie uwzględniają faktu, że pomiar ten wymaga innych metod, które uwzględniają zarówno konstrukcję wirnika, jak i jego specyfikacje. To typowe błędy myślowe, które mogą wynikać z braku zrozumienia, jak różne komponenty silnika współdziałają oraz jakie narzędzia są wymagane do ich efektywnego pomiaru. Aby unikać takich nieporozumień, konieczne jest ciągłe kształcenie się w zakresie zasad działania urządzeń elektrycznych oraz ich diagnostyki.

Pytanie 26

Która z poniższych przyczyn powoduje, że przekaźnik Buchholza działa na wyłączenie transformatora?

A. Zwarcie między uzwojeniem pierwotnym a wtórnym

B. Niesymetryczne obciążenie transformatora

C. Brak w uzwojeniu pierwotnym

D. Brak uziemienia punktu neutralnego

Zwarcie między uzwojeniem pierwotnym i wtórnym to jedna z najpoważniejszych awarii, które mogą wystąpić w transformatorze. Przekaźnik Buchholza jest specjalnie zaprojektowany do detekcji i reagowania na tego typu problemy. W momencie, gdy dochodzi do zwarcia, prąd płynący przez uzwojenia gwałtownie wzrasta, co powoduje nagłe zmiany w przepływie oleju w transformatorze. Czujniki w przekaźniku Buchholza wykrywają te zmiany, co skutkuje jego aktywacją i wyłączeniem transformatora. Takie działanie ma na celu ochronę urządzenia przed dalszymi uszkodzeniami oraz minimalizację ryzyka wystąpienia poważnych awarii. W praktyce, stosowanie przekaźnika Buchholza jest normą w przemyśle energetycznym, działając zgodnie z wytycznymi Międzynarodowej Komisji Elektrotechnicznej (IEC) oraz krajowymi standardami ochrony urządzeń elektroenergetycznych. Regularne inspekcje i testy przekaźników Buchholza są kluczowe dla zapewnienia ich niezawodności i skuteczności w diagnostyce awarii, co jest istotne dla ciągłości dostaw energii.

Pytanie 27

W instalacji elektrycznej z napięciem nominalnym 230 V, skonstruowanej w systemie TN-S, działa urządzenie, które należy do pierwszej klasy ochronności. Jakie środki powinny być wdrożone, aby zapewnić dodatkową ochronę przed porażeniem w tym urządzeniu?

A. Połączyć obudowę z przewodem ochronnym

B. Zainstalować transformator redukcyjny

C. Wykonać lokalne połączenia wyrównawcze

D. Ułożyć dodatkową warstwę izolacyjną na podłożu

Połączenie obudowy urządzenia z przewodem ochronnym jest kluczowym środkiem zabezpieczającym przed porażeniem elektrycznym w instalacjach elektrycznych. W przypadku urządzeń klasy I, które polegają na ochronie poprzez uziemienie, takie połączenie ma na celu zapewnienie, że w przypadku awarii izolacji, prąd upływowy zostanie skierowany do ziemi, co zminimalizuje ryzyko porażenia prądem. W instalacjach TN-S, gdzie przewód ochronny (PE) jest oddzielony od przewodu neutralnego (N), jest to szczególnie istotne. Przykładem praktycznym może być sprzęt AGD, jak lodówka czy pralka, które muszą mieć pewne połączenia ochronne, aby zapewnić bezpieczeństwo użytkowników. Standardy takie jak PN-IEC 60364 stanowią podstawę dla projektowania i wykonania instalacji elektrycznych, a także definiują wymagania dotyczące ochrony przed porażeniem elektrycznym, co podkreśla znaczenie właściwego połączenia obudowy z przewodem ochronnym.

Pytanie 28

Którą z wymienionych czynności pracownik może wykonywać bez polecenia osób dozorujących pracę?

A. Wymianę izolatora na linii napowietrznej nn.

B. Gaszenie pożaru urządzenia elektrycznego.

C. Lokalizowanie uszkodzeń w linii kablowej nn.

D. Remont rozdzielnicy po ugaszeniu pożaru.

W tym pytaniu chodzi o rozróżnienie czynności eksploatacyjnych od działań ratowniczych i prac podlegających ścisłemu nadzorowi. Gaszenie pożaru urządzenia elektrycznego jest traktowane jako działanie ratownicze, związane z bezpieczeństwem ludzi i mienia, a nie jako typowa praca przy urządzeniu. Zgodnie z zasadami BHP i przepisami eksploatacji urządzeń elektroenergetycznych pracownik ma obowiązek podjąć działania w sytuacji zagrożenia pożarowego, oczywiście przy zachowaniu odpowiednich środków bezpieczeństwa. W praktyce oznacza to użycie właściwego sprzętu gaśniczego, np. gaśnicy proszkowej lub śniegowej, zachowanie bezpiecznej odległości, jeśli to możliwe odłączenie zasilania przed rozpoczęciem gaszenia oraz ocenę, czy pożar da się ugasić bez narażania własnego życia. W normach i instrukcjach stanowiskowych zwykle podkreśla się, że pracownik nie może samowolnie wykonywać prac remontowych, przełączeń czy czynności łączeniowych bez polecenia i nadzoru osób uprawnionych, ale reagowanie na pożar, ewakuację ludzi i wzywanie służb ratunkowych jest jego obowiązkiem. Moim zdaniem to jedno z ważniejszych rozróżnień: co jest pracą eksploatacyjną, a co jest interwencją w sytuacji awaryjnej. W realnych warunkach zakładowych właśnie szybka, samodzielna reakcja na pożar urządzenia elektrycznego, wykonana zgodnie z instrukcją przeciwpożarową, często decyduje o skali zniszczeń i bezpieczeństwie współpracowników.

Pytanie 29

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

A. Dy3 i Dy9

B. Dy1 i Dy5

C. Dy7 i Dy11

D. Dy5 i Dy11

Odpowiedź Dy5 i Dy11 jest prawidłowa, ponieważ te konfiguracje transformatorów trójfazowych są rekomendowane w Polskich Normach (PN) ze względu na swoje korzystne właściwości eksploatacyjne. Konfiguracja Dy5, czyli połączenie w gwiazdę z przesunięciem fazowym o 180°, jest często stosowana w systemach zasilających, ponieważ minimalizuje straty mocy i pozwala na stabilne zasilanie odbiorników w układzie nieuzwojonym. Z kolei Dy11, czyli połączenie w trójkąt z przesunięciem fazowym o 30°, jest powszechnie wykorzystywane w aplikacjach wymagających dużych wydajności oraz dobrej jakości energii. Oba połączenia zapewniają optymalne parametry pracy transformatorów, co przekłada się na ich długowieczność i niezawodność. Zastosowanie tych konfiguracji jest szczególnie ważne w przemysłowych systemach zasilających oraz w energetyce, gdzie skutkuje to obniżeniem harmonik prądu i poprawą jakości energii. Dlatego ich wybór jest zgodny z najlepszymi praktykami branżowymi oraz normami, co czyni je zalecanymi w projektach elektrycznych.

Pytanie 30

Podczas badania transformatora średniej mocy stwierdzono, że jego temperatura wzrosła ponad normę. Co może być tego przyczyną?

A. Przeciążenie transformatora

B. Przerwa w uzwojeniu

C. Uszkodzenie rdzenia

D. Zwarcie międzyzwojowe

Przeciążenie transformatora często prowadzi do zwiększenia jego temperatury. Gdy transformator jest obciążony powyżej swojej znamionowej mocy, zaczyna generować więcej ciepła niż jest w stanie oddać do otoczenia. Z tego powodu temperatura uzwojeń oraz innych elementów wewnętrznych transformatora wzrasta. Przeciążenia mogą wynikać z niewłaściwego projektowania systemu, nieprawidłowych połączeń, czy też nagłych wzrostów zapotrzebowania na moc. W praktyce, transformator powinien być zawsze eksploatowany w granicach swojej znamionowej mocy, a jego obciążenie monitorowane za pomocą odpowiednich urządzeń pomiarowych. Długotrwałe przeciążenie nie tylko prowadzi do wzrostu temperatury, ale może również skrócić żywotność transformatora, uszkodzić izolację uzwojeń i spowodować awarie całego systemu. Dlatego tak ważne jest stosowanie się do zaleceń producenta oraz regularne przeglądy i konserwacje urządzenia. Dodatkowo, instalacja systemów chłodzenia, takich jak wentylatory lub chłodzenie olejowe, może pomóc w zarządzaniu temperaturą podczas większych obciążeń.

Pytanie 31

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2). Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone
Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi
ułożenie		A1	A2	B1	B2	C	D
Przekrój żyły	4 mm²	24	23	28	27	32	31
	6 mm²	31	29	36	34	41	39
	10 mm²	42	39	50	46	57	52
	16 mm²	56	52	68	62	76	67

A. 6 mm2

B. 10 mm2

C. 4 mm2

D. 16 mm2

Wybór przekroju przewodu 10 mm2 dla instalacji trójfazowej z przewodami YDY w rurze instalacyjnej jest jak najbardziej uzasadniony, gdyż odpowiada wymaganiom obciążalności prądowej dla przewidywanego prądu wynoszącego 36 A. Według norm obowiązujących w branży elektrycznej, takich jak PN-IEC 60364, należy dobierać przekroje przewodów tak, aby były one w stanie przenieść obciążenia elektryczne bez przekraczania dopuszczalnych wartości temperatury oraz minimalizować straty energii. Przekrój 10 mm2 gwarantuje, że przewód będzie miał wystarczającą zdolność przewodzenia prądu w danym zastosowaniu, a także zminimalizuje ryzyko przegrzania, co mogłoby prowadzić do uszkodzenia instalacji. W praktyce, stosując się do tych zaleceń, można uniknąć poważnych awarii, które mogą być wynikiem niewłaściwego doboru przekroju. Warto również pamiętać, że w przypadku zwiększonej długości przewodu mogą być wymagane większe przekroje, aby zredukować spadki napięcia, co również jest zgodne z zasadami dobrej praktyki inżynieryjnej.

Pytanie 32

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

A. Pobór mocy czynnej z sieci ulegnie zwiększeniu

B. Częstotliwość prądu w silniku wzrośnie

C. Napięcie na końcówkach silnika się zmniejszy

D. Pobór mocy biernej z sieci będzie mniejszy

Włączenie baterii kondensatorów równolegle do zacisków silnika asynchronicznego prowadzi do zmniejszenia poboru mocy biernej z sieci. Kondensatory wprowadzają do obwodu moc czynną, co kompensuje ubytek mocy biernej generowanej przez silnik. Silniki asynchroniczne, zwłaszcza te o dużych mocach, często wykazują znaczny pobór mocy biernej, co powoduje obciążenie sieci elektroenergetycznej. Dlatego wprowadzenie baterii kondensatorów nie tylko poprawia współczynnik mocy, ale także zwiększa efektywność energetyczną całego systemu. W praktyce zastosowanie kondensatorów do kompensacji mocy biernej jest szeroko stosowane w przemyśle, gdzie obciążenia są zmienne, a ich odpowiednia konfiguracja pozwala na znaczące oszczędności kosztów związanych z energią elektryczną oraz redukcję strat w sieci. Ponadto, zgodnie z normami IEC 61000, stabilizacja współczynnika mocy jest kluczowym elementem w celu poprawy jakości energii w systemach elektroenergetycznych.

Pytanie 33

Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać

A. specyfikacji technicznej instalacji

B. opisu doboru urządzeń zabezpieczających

C. spisu terminów oraz zakresów prób i pomiarów kontrolnych

D. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

Opis doboru urządzeń zabezpieczających nie jest konieczny w instrukcji eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowo-prądowymi, ponieważ taki dobór powinien być już wykonany na etapie projektowania instalacji. Instrukcja eksploatacji koncentruje się na użytkowaniu oraz utrzymaniu instalacji, nie zaś na jej projektowaniu. W praktyce oznacza to, że wszystkie istotne decyzje dotyczące doboru wyłączników, takich jak typ, charakterystyka oraz zasady działania, powinny być przedstawione w dokumentacji projektowej, zgodnie z normami takimi jak PN-IEC 60947-2, które regulują zasady stosowania urządzeń zabezpieczających. Przykładem może być sytuacja, w której instalacja elektryczna już funkcjonuje i wymaga okresowych przeglądów – w takim przypadku istotne jest, aby instrukcja eksploatacji zawierała informacje o terminach przeglądów oraz zasadach ich przeprowadzania, a nie szczegóły dotyczące wcześniejszego doboru sprzętu. To pozwala na efektywne zarządzanie instalacją oraz zapewnia zgodność z przepisami BHP i normami technicznymi.

Pytanie 34

W jakim zakresie powinien znajdować się mierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC w odniesieniu do jego wartości znamionowej, aby był dopuszczony do użytkowania?

A. Od 0,3 IN do 0,8 IN

B. Od 0,3 IN do 1,0 IN

C. Od 0,5 IN do 1,2 IN

D. Od 0,5 IN do 1,0 IN

Pomierzony rzeczywisty prąd różnicowy I_N wyłącznika różnicowoprądowego typu AC powinien mieścić się w granicach od 0,5 I_N do 1,0 I_N, co zapewnia jego prawidłowe działanie i bezpieczeństwo użytkowania. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki różnicowoprądowe powinny wykazywać zdolność do prawidłowego działania w tym zakresie, aby skutecznie chronić przed porażeniem prądem elektrycznym. W praktyce, jeśli zmierzony prąd różnicowy mieści się w tych granicach, to oznacza, że urządzenie działa w optymalnym zakresie i jest w stanie skutecznie wykrywać niewielkie prądy upływowe, które mogą wskazywać na uszkodzenia izolacji lub inne problemy w instalacji elektrycznej. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, regularne testowanie wyłączników różnicowoprądowych na poziomie 0,5 I_N do 1,0 I_N pozwala na zapewnienie bezpieczeństwa mieszkańców oraz utrzymanie instalacji w dobrym stanie technicznym.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Który z przedstawionych na rysunkach łączników zapewnia bezpieczne wyłączenie napięcia i stworzenie widocznej przerwy izolacyjnej podczas przeprowadzania prac konserwacyjnych instalacji elektrycznej?

A. C.

B. B.

C. A.

D. D.

Odpowiedź "B." jest poprawna, ponieważ przedstawiony na rysunku wyłącznik izolacyjny jest kluczowym elementem w zakresie bezpieczeństwa przy przeprowadzaniu prac konserwacyjnych w instalacjach elektrycznych. Jego główną funkcją jest zapewnienie bezpiecznego odłączenia napięcia oraz stworzenie widocznej przerwy izolacyjnej, co jest niezbędne do uniknięcia ryzyka porażenia prądem. Przykładowo, w sytuacji, gdy technik musi naprawić lub konserwować obwód elektryczny, wyłącznik izolacyjny pozwala na bezpieczne przywrócenie napięcia po zakończeniu prac. W zgodzie z normami EN 60947-3, które dotyczą urządzeń rozdzielczych, wyłączniki te powinny być oznaczone w sposób umożliwiający łatwą identyfikację stanu odłączenia. Ponadto, stosowanie wyłączników izolacyjnych jest zalecane w wszelkich systemach, gdzie konieczne jest wyraźne oznaczenie przerwy w obwodzie, co zwiększa bezpieczeństwo pracy i minimalizuje ryzyko wypadków.

Pytanie 37

Zgodnie z aktualnymi regulacjami, czas pomiędzy następnymi kontrolami skuteczności ochrony przed porażeniem prądem dla instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi, w strefach zagrożonych wybuchem oraz na terenie otwartym nie może przekraczać

A. pięć lat

B. dwa lata

C. pół roku

D. jeden rok

Odpowiedź "jeden rok" jest poprawna, ponieważ zgodnie z obowiązującymi przepisami, w tym normami IEC 60364 oraz krajowymi regulacjami, instalacje elektryczne w pomieszczeniach narażonych na działanie substancji żrących, zagrożone wybuchem czy na otwartej przestrzeni powinny być regularnie kontrolowane. Przepisy te mają na celu zapewnienie bezpieczeństwa użytkowników oraz ochrony przed ewentualnymi awariami, które mogą prowadzić do poważnych konsekwencji, w tym pożarów lub wybuchów. Regularne kontrole co roku pozwalają na wczesne identyfikowanie potencjalnych problemów, takich jak korozja elementów instalacji, luźne połączenia czy inne usterki, które w takich warunkach mogą pojawić się szybciej niż w standardowych warunkach. Przykładem zastosowania tej regulacji może być przemysł chemiczny, gdzie substancje agresywne mogą wpływać na stan techniczny instalacji elektrycznych i w konsekwencji na bezpieczeństwo pracy. Dlatego przestrzeganie rocznego terminu kontroli jest kluczowe dla minimalizacji ryzyka i zapewnienia odpowiednich standardów pracy.

Pytanie 38

Aby zidentyfikować części silników w wersji przeciwwybuchowej, które mają podwyższoną temperaturę, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu silnika nie powinno się przeprowadzać tych pomiarów?

A. Na tarczy łożyskowej, od strony napędowej w pobliżu pokrywy łożyska

B. W sąsiedztwie pokrywy wentylatora

C. W centralnej części obudowy blisko skrzynki przyłączeniowej

D. Na końcu obudowy w rejonie napędu

Pomiar temperatury silników w wykonaniu przeciwwybuchowym jest kluczowy dla zapewnienia ich bezpieczeństwa i niezawodności. Wybór odpowiedniego miejsca do pomiaru temperatury jest niezwykle istotny, ponieważ nieprawidłowe lokalizacje mogą prowadzić do błędnych odczytów oraz mogą nie uwzględniać rzeczywistych warunków pracy silnika. W przypadku podwyższonej temperatury obudowy silnika, pomiar w pobliżu pokrywy wentylatora jest niewłaściwy, gdyż to miejsce jest często narażone na wpływ zewnętrznych warunków atmosferycznych oraz może być miejscem intensywnego przepływu powietrza, co prowadzi do fałszywych wskazań. Standardy branżowe, takie jak IEC 60079, określają, że należy unikać pomiaru w tych miejscach, aby zapewnić dokładność i wiarygodność danych. Zamiast tego, pomiary powinny być wykonywane w miejscach, gdzie temperatura jest rzeczywiście reprezentatywna dla stanu silnika, na przykład pośrodku obudowy lub na tarczy łożyskowej, co pozwala na lepsze śledzenie potencjalnych problemów z przegrzewaniem.

Pytanie 39

Przygotowując miejsce do przeprowadzenia badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: U_N = 230/400 V, P_N = 4 kW, należy, oprócz inspekcji oraz oceny stanu izolacji uzwojeń, uwzględnić między innymi wykonanie pomiarów

A. rezystancji uzwojeń

B. charakterystyki stanu jałowego

C. drgań

D. izolacji łożysk

Pomiar rezystancji uzwojeń trójfazowego silnika indukcyjnego jest kluczowy dla oceny jego stanu technicznego. Rezystancja uzwojeń pozwala na ocenę ich integralności oraz wykrycie potencjalnych uszkodzeń, takich jak zwarcia czy przerwy. W praktyce, pomiar ten jest często realizowany przy użyciu omomierza, a wartości rezystancji powinny być zgodne z danymi producenta. Niekiedy, po dokonaniu pomiaru, porównuje się wyniki z normami zawartymi w dokumentacji technicznej silnika. Dobrą praktyką jest także wykonywanie pomiarów rezystancji w różnych warunkach temperaturowych, ponieważ wpływ temperatury na rezystancję może być znaczący. Warto dodać, że w przypadku silników wykonanych z materiałów o wysokiej przewodności, takich jak miedź, rezystancja powinna być minimalna, co świadczy o ich dobrej kondycji. Regularne pomiary rezystancji uzwojeń mogą również pomóc w planowaniu działań konserwacyjnych oraz przewidywaniu potencjalnych awarii, co jest zgodne z zasadami zarządzania majątkiem technicznym.

Pytanie 40

Jaka jest minimalna wartość natężenia oświetlenia, która powinna być zapewniona w klasie, jeżeli na biurkach uczniów nie są umieszczone monitory ekranowe?

A. 400 lx

B. 200 lx

C. 500 lx

D. 300 lx

Minimalne natężenie światła w klasie, gdzie nie ma monitorów, to 300 lx. Mamy takie przepisy, jak PN-EN 12464-1, które mówią, jakie powinno być oświetlenie w miejscach pracy. W klasach odpowiednie oświetlenie to klucz dla dobrej nauki i komfortu uczniów. 300 lx pomaga skupić się, zmniejsza zmęczenie oczu i sprawia, że łatwiej jest czytać i pisać. W praktyce oznacza to, że w salach powinny być lampy, które równomiernie oświetlają wszystkie miejsca, żeby nie było cieni. Na przykład, można zastosować lampy LED o dobrej mocy. Są one energooszczędne i długotrwałe, a przy tym spełniają normy. Dobre oświetlenie wpływa pozytywnie na przyswajanie wiedzy i ogólne samopoczucie uczniów.

Rozpocznij nowy egzamin

Powrót do strony głównej

Parametry kondensatora
	Napięcie znamionowe	\( C_P \)
A.	DC 250 V	\( 17 \, \mu\text{F} \)
B.	DC 350 V	\( 0{,}017 \, \mu\text{F} \)
C.	AC 250 V	\( 17 \, \mu\text{F} \)
D.	AC 350 V	\( 0{,}017 \, \mu\text{F} \)
