Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.08 - Wykonywanie i naprawa elementów maszyn, urządzeń i narzędzi
Data rozpoczęcia: 21 marca 2026 09:46
Data zakończenia: 21 marca 2026 10:10

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W celu odkręcenia śruby przedstawionej na rysunku stosuje się klucz

A. trzpieniowy.

B. nastawny.

C. torx.

D. płaski.

Odpowiedź, która wskazuje na klucz trzpieniowy jako narzędzie do odkręcania śruby, jest poprawna ze względu na specyfikę konstrukcji gniazda śruby. Klucz trzpieniowy, znany również jako klucz imbusowy, charakteryzuje się sześciokątnym kształtem, co umożliwia jego idealne dopasowanie do gniazda wewnętrznego śruby imbusowej. Tego typu śruby są powszechnie stosowane w różnych dziedzinach inżynierii i mechaniki, w tym w montażu mebli, w budowie maszyn oraz w branży automotive, gdzie wymagane jest użycie narzędzi zapewniających lepszy moment obrotowy i mniejsze ryzyko uszkodzenia gniazda. Klucz trzpieniowy pozwala na efektywne dokręcanie i odkręcanie, minimalizując ryzyko poślizgu, co jest istotne przy pracy z materiałami o dużej twardości. Warto wspomnieć, że stosowanie kluczy o odpowiednich rozmiarach zgodnych z normami DIN 911 zapewnia właściwe dopasowanie i efektywność działania, co jest kluczowe dla zachowania integralności mechanizmów. Zrozumienie tego mechanizmu jest podstawą w codziennej pracy inżynierów i techników.

Pytanie 2

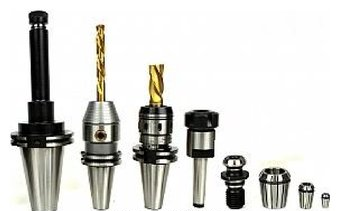

W której obrabiarce stosuje się przedstawione na ilustracji oprzyrządowanie?

A. W tokarce uniwersalnej.

B. W strugarce wzdłużnej.

C. We frezarce pionowej.

D. W szlifierce bezkłowej.

Odpowiedź "We frezarce pionowej" jest poprawna, ponieważ na przedstawionym zdjęciu widoczne są uchwyty narzędziowe charakterystyczne dla tego typu obrabiarki. Frezarki pionowe są powszechnie stosowane w obróbce metali, a ich konstrukcja umożliwia precyzyjne mocowanie narzędzi skrawających, takich jak frezy walcowe czy tarczowe. Użycie stożkowych uchwytów narzędziowych, często standardowych typu ISO, zapewnia stabilność i dokładność podczas obróbki. Dodatkowo, mocowanie narzędzi za pomocą tych uchwytów pozwala na szybkie ich wymiany, co zwiększa efektywność produkcji. We frezarkach pionowych często stosuje się także różne akcesoria, takie jak obrabiarki CNC, które automatyzują i podnoszą precyzję procesu skrawania. W związku z tym, rozpoznawanie tych typowych elementów oprzyrządowania w kontekście specyficznych maszyn jest kluczowe dla każdego technika zajmującego się obróbką skrawaniem.

Pytanie 3

Jakie urządzenie kontrolno-pomiarowe jest wykorzystywane do wykrywania pęknięć na wale korbowym?

A. Sprawdzian do gwintów zewnętrznych

B. Suwmiarka uniwersalna

C. Defektoskop elektromagnetyczny

D. Wzorzec chropowatości

Defektoskop elektromagnetyczny to naprawdę super narzędzie, które sprawdza się w wykrywaniu pęknięć i różnych wad w materiałach metalowych. Na przykład, używa się go na wale korbowym, gdzie każde uszkodzenie to duży problem. To narzędzie działa na zasadzie pomiaru pól elektromagnetycznych, które pojawiają się wtedy, gdy są jakieś nieciągłości w materiale. W przemyśle motoryzacyjnym czy lotniczym, to narzędzie jest wręcz nieocenione, bo bezpieczeństwo tam jest najważniejsze. Technik kontrolny, korzystając z defektoskopu, może szybko znaleźć uszkodzenia, które inaczej mogłyby prowadzić do poważnych awarii silnika. Co też fajne, stosując defektoskop, nie trzeba demontować części, co mocno przyspiesza pracę. A do tego wszystko to jest zgodne z normami, jak ISO 9712, które mówią, co jest ważne w badaniach nieniszczących.

Pytanie 4

Na ilustracji przedstawiono wykonywanie gwintów w procesie

A. walcowania.

B. tłoczenia.

C. frezowania.

D. toczenia.

Wybór walcowania jako poprawnej odpowiedzi jest uzasadniony, ponieważ proces ten polega na formowaniu gwintów poprzez plastyczne odkształcenie materiału za pomocą specjalnych rolek. Walcowanie gwintów jest techniką stosowaną w przemyśle do produkcji elementów o wysokiej wytrzymałości, co jest kluczowe w zastosowaniach, gdzie obciążenia są znaczące, np. w przemyśle motoryzacyjnym czy lotniczym. Dzięki walcowaniu, materiał nie jest usuwany, co skutkuje większą integralnością strukturalną gwintu w porównaniu do procesów takich jak frezowanie czy toczenie, które polegają na usuwaniu materiału. Dodatkowo, walcowanie sprzyja poprawie wytrzymałości zmęczeniowej gwintów, co jest istotne w przypadku elementów, które będą poddawane cyklicznym obciążeniom. Stosowanie odpowiednich maszyn walcujących oraz przestrzeganie norm dotyczących parametrów procesu, takich jak prędkość obrotowa i siła nacisku, pozwala na uzyskanie wysokiej precyzji i powtarzalności produkcji. Warto zwrócić uwagę, że walcowanie gwintów stanowi jedną z najlepszych praktyk w obróbce skrawaniem, co jest uznawane przez profesjonalistów w branży.

Pytanie 5

Który element szlifierki do płaszczyzn przedstawiono na rysunku?

A. Ściernicę tarczową.

B. Wrzeciennik przesuwny.

C. Sanie suportu wzdłużnego.

D. Stół magnetyczny.

Stół magnetyczny jest kluczowym elementem w szlifierkach do płaszczyzn, który umożliwia precyzyjne mocowanie obrabianych przedmiotów. Jego charakterystyczna ryflowana powierzchnia zapewnia doskonałą przyczepność, co jest niezbędne do uzyskania wysokiej jakości szlifowania. W praktyce, stół ten wykorzystuje pole magnetyczne do stabilizacji metalowych przedmiotów, co z kolei pozwala na wykonanie dokładnych operacji szlifowania bez ryzyka przesunięcia się materiału. W przemyśle, gdzie precyzja jest kluczowa, stoły magnetyczne są powszechnie stosowane, aby zapewnić, że obrabiane części są odpowiednio zabezpieczone podczas całego procesu. Dodatkowo, stosowanie stołów magnetycznych jest zgodne z najlepszymi praktykami w obróbce metali, co przyczynia się do zwiększenia efektywności produkcji i redukcji odpadów. Dzięki tym właściwościom, stół magnetyczny stał się standardem w nowoczesnych zakładach produkcyjnych, gdzie precyzja obróbcza jest priorytetem.

Pytanie 6

W jakich obrabiarkach wykorzystuje się stół obrotowo-podziałowy?

A. W wytłaczarkach

B. We frezarkach

C. W walcarkach

D. W ciągarkach

Odpowiedź "We frezarkach" jest poprawna, ponieważ stół obrotowo-podziałowy jest kluczowym elementem w obrabiarkach, które wykonują skomplikowane operacje frezarskie. Stół ten umożliwia precyzyjne ustawienie detalu w różnych pozycjach, co jest szczególnie istotne przy wieloaspektowym frezowaniu. Użycie stołu obrotowo-podziałowego pozwala na wykonywanie cięć w różnych płaszczyznach, co zwiększa dokładność i efektywność procesów produkcyjnych. Przykładem zastosowania może być obróbka elementów maszyn, które wymagają skomplikowanych kształtów i otworów. W branży inżynieryjnej oraz produkcyjnej stosuje się standardy takie jak ISO 9001, które podkreślają znaczenie precyzji obróbczej, a wykorzystanie stołów obrotowo-podziałowych w frezarkach wpisuje się w te normy, zapewniając wysoką jakość wytwarzanych produktów. Dzięki tej technologii, operatorzy mają możliwość zwiększenia wydajności oraz redukcji czasu cyklu produkcyjnego, co jest istotne w kontekście konkurencyjności na rynku.

Pytanie 7

Z jakiego materiału nie produkuje się sprężyn?

A. Tworzywa sztucznego

B. Stali stopowej

C. Stali narzędziowej

D. Żeliwa szarego

Żeliwo szare nie jest materiałem odpowiednim do produkcji sprężyn ze względu na swoje właściwości mechaniczne. Charakteryzuje się ono kruchością oraz niską wytrzymałością na rozciąganie, co czyni je nieodpowiednim do zastosowań wymagających elastyczności i wysokiej odporności na cykliczne obciążenia. Sprężyny wymagają materiałów, które mogą efektywnie magazynować energię oraz deformować się pod wpływem obciążenia, a następnie wracać do pierwotnego kształtu bez uszkodzeń. W przemyśle metalowym powszechnie wykorzystuje się do produkcji sprężyn stal stopową oraz stal narzędziową, które oferują odpowiednie parametry wytrzymałościowe oraz sprężystość. Przykładowo, stal stopowa, zawierająca dodatki takie jak chrom czy nikiel, zwiększa odporność na korozję, co jest istotne w przypadku komponentów narażonych na działanie niekorzystnych warunków atmosferycznych. Dodatkowo, sprężyny wykonane z tworzyw sztucznych, chociaż mniej powszechne, mogą być stosowane w zastosowaniach, gdzie wymagana jest lekkość oraz odporność na chemikalia, co potwierdzają standardy ISO dotyczące materiałów kompozytowych.

Pytanie 8

Przekroczenie dopuszczalnej temperatury łożysk wskazuje na

A. wydłużenie ich trwałości

B. postępujące zużycie

C. odpowiednie smarowanie

D. ich prawidłowe funkcjonowanie

Wzrost temperatury łożysk ponad dopuszczalną normę jest istotnym wskaźnikiem postępującego zużycia. Wysoka temperatura łożysk może być spowodowana kilkoma czynnikami, takimi jak niewłaściwe smarowanie, nadmierne obciążenie czy zanieczyszczenie środowiska pracy. W kontekście praktycznym, należy zwrócić uwagę na to, że łożyska pracujące w podwyższonej temperaturze mogą prowadzić do uszkodzeń powierzchniowych, takich jak pitting, spękania czy matowienie, co w efekcie skraca ich żywotność. Na przykład, standard ISO 281 dotyczący trwałości łożysk podkreśla znaczenie monitorowania temperatury jako kluczowego wskaźnika stanu technicznego. Właściwe procedury konserwacyjne, takie jak regularne smarowanie i kontrola stanu łożysk, mogą znacząco wpłynąć na ich wydajność i trwałość. Zrozumienie wpływu temperatury na łożyska jest kluczowe dla utrzymania niezawodności maszyn i urządzeń w różnych branżach.

Pytanie 9

Obróbkę wykańczającą powierzchni podstawy czujnika wskazaną strzałką na ilustracji wykonano w operacji

A. szlifowania.

B. przeciągania.

C. nagniatania.

D. piłowania.

Szlifowanie jest procesem obróbki, który polega na usuwaniu materiału z powierzchni przy użyciu narzędzi ściernych, co pozwala na uzyskanie wysokiej precyzji wymiarowej oraz gładkości powierzchni. W kontekście podstawy czujnika, zastosowanie szlifowania umożliwia osiągnięcie wymaganych standardów jakości, co jest kluczowe w aplikacjach, gdzie dokładność pomiarów jest kluczowa. W branży inżynieryjnej, zwłaszcza w produkcji precyzyjnych komponentów elektronicznych i mechanicznych, szlifowanie jest powszechnie stosowane w celu zapewnienia odpowiedniego wykończenia powierzchni. Na przykład, w produkcji czujników temperatura czy ciśnienia, precyzyjne wykończenie jest niezbędne do zapewnienia właściwego działania urządzenia. Warto również zaznaczyć, że dobre praktyki szlifowania obejmują dobór odpowiednich materiałów ściernych oraz parametrów procesu, co wpływa na efektywność obróbki oraz jakość końcową produktu.

Pytanie 10

Jaka jest główna zaleta stosowania połączeń nitowych?

A. Niska wytrzymałość na rozciąganie

B. Trwałość i niezawodność

C. Łatwość demontażu

D. Niska odporność na wibracje

Połączenia nitowe są powszechnie stosowane w przemyśle maszynowym i konstrukcjach metalowych ze względu na swoją trwałość i niezawodność. Są one szczególnie przydatne w miejscach, gdzie spawanie jest trudne lub niemożliwe do zastosowania. Nity zapewniają trwałe połączenie, które jest odporne na zmienne warunki środowiskowe, takie jak wilgoć, wysoka temperatura czy wibracje, co czyni je idealnym rozwiązaniem w przemyśle lotniczym, stoczniowym czy budowlanym. W praktyce, połączenia nitowe są wykorzystywane w miejscach, gdzie wymagana jest duża wytrzymałość mechaniczna, a jednocześnie istotne jest zachowanie strukturalnej integralności. Dzięki swojej niezawodności, nity są często wybierane do zadań, gdzie bezpieczeństwo i długowieczność konstrukcji są kluczowe. W standardach branżowych, takich jak normy ISO czy ASTM, połączenia nitowe są często zalecane jako preferowana metoda łączenia w specyficznych aplikacjach przemysłowych. Połączenia te, mimo że mogą być bardziej czasochłonne w montażu niż inne metody, oferują jednak nieporównywalną trwałość i pewność strukturalną, co jest nieocenione w wielu zastosowaniach inżynieryjnych.

Pytanie 11

W oparciu o dane w tabeli, dobierz rodzaj kleju do wykonania połączeń stalowych elementów korpusu, narażonego na wibracje i pracującego w środowisku wilgotnym.

Kleje	Opis	Zastosowanie	Uwagi
Cyjanoakrylowe	Przeznaczone specjalnie do napraw	Przedmioty z porcelany, ceramiki, metali, plastików, skóry, kauczuku, drewna, kartonu, papieru	Do łączenia niewielkich powierzchni, przy których wymagana jest duża odporność na odrywanie.
Dyspersyjne	Przeznaczone do łączenia elementów	Klejenie parkietów, paneli, drewna. Można stosować do lister, do niektórych plastików narażonych na ślapanie, do styropianu	Do łączenia dużych powierzchni.
Neoprenowe	Przeznaczone do naprawiania, łączenia przedmiotów	Praktycznie wszystkie materiały	Do powierzchni z naprężeniami. Sklejenia mogą być poddawane skręcaniu, wibracjom, uderzeniom.
Epoksydowe	Przeznaczone do łączenia elementów	Do większości materiałów	Do wypełnienia niewielkich pęknięć, ubytków. Połączenia mogą być poddawane skręceniom, wibracji, uderzeniom, są też odporne na wilgoć.

A. Cyjanokrylowy.

B. Epoksydowy.

C. Neoprenowy.

D. Dyspersyjny.

Wybór niewłaściwego kleju do połączeń stalowych elementów korpusu, narażonych na wibracje i wilgoć, może prowadzić do poważnych problemów w funkcjonowaniu konstrukcji. Klej neoprenowy, chociaż stosowany w różnych aplikacjach, nie zapewnia odpowiedniej odporności na wibracje i wilgoć, co czyni go słabym wyborem w tym kontekście. Neopren ma ograniczone właściwości adhezyjne w trudnych warunkach atmosferycznych, co może prowadzić do osłabienia połączenia i jego ewentualnego zerwania. Z kolei klej dyspersyjny, będący wodnym roztworem polimerów, również nie spełnia wymagań dla połączeń w trudnych warunkach, ponieważ jego odporność na wilgoć jest niewystarczająca, a także ma ograniczoną trwałość mechaniczną w sytuacjach narażonych na wibracje. Cyjanokrylowe kleje są znane z szybkiego wiązania, jednak ich zastosowanie w połączeniach stalowych w takich warunkach również jest problematyczne, ponieważ są one bardziej odpowiednie do drobnych napraw i łączeń w materiałach o niskiej wytrzymałości. Wybierając niewłaściwy klej, można narazić konstrukcję na ryzyko uszkodzeń oraz zwiększyć koszty napraw, co podkreśla znaczenie znajomości właściwości materiałów oraz ich zastosowania w praktyce. Kluczowe jest, aby przy doborze kleju kierować się ich właściwościami mechanicznymi, odpornością chemiczną oraz warunkami, w jakich będą stosowane, co gwarantuje długotrwałe i bezpieczne połączenia.

Pytanie 12

Elementy robocze wierteł do obróbki metali produkowane są ze stali

A. szybkotnącej

B. nierdzewnej

C. węglowej

D. stopowej

Stal szybkotnąca, znana również jako stal HSS (High-Speed Steel), jest materiałem o wyjątkowych właściwościach, który znalazł szerokie zastosowanie w produkcji narzędzi skrawających, w tym wierteł do metali. Charakteryzuje się ona wysoką twardością i odpornością na wysokie temperatury, co pozwala na efektywne wiercenie w różnych materiałach, w tym w stalach o wysokiej wytrzymałości. W porównaniu do innych rodzajów stali, stal szybkotnąca zachowuje swoje właściwości skrawne nawet w ekstremalnych warunkach pracy, co jest kluczowe w przemyśle obróbczych. Narzędzia wykonane z tego materiału są w stanie utrzymać ostrze na dłużej, co przekłada się na mniejsze koszty eksploatacji i dłuższy czas użytkowania. Przykładem zastosowania są wiertła do metalu używane w przemyśle motoryzacyjnym i lotniczym, gdzie precyzja i wytrzymałość narzędzi są niezwykle istotne. Ponadto, stal szybkotnąca jest zgodna z normami ISO i innych standardów branżowych, co czyni ją materiałem o wysokiej jakości i niezawodności.

Pytanie 13

Po zamontowaniu nie ma możliwości weryfikacji współosiowości osi wałów przekładni przy użyciu

A. czujnika zegarowego

B. czujnika laserowego

C. przyrządów pomiarowych

D. suwmiarki uniwersalnej

Suwmiarka uniwersalna, mimo że jest narzędziem pomiarowym o wszechstronnych zastosowaniach, nie jest odpowiednia do sprawdzania współosiowości wałów w przekładniach po montażu. W przypadku pomiarów współosiowości istotne jest, aby stosować narzędzia, które pozwalają na precyzyjne sprawdzenie odległości i równoleżności osi, a także eliminację błędów pomiarowych. Czujniki zegarowe oraz czujniki laserowe są bardziej odpowiednie, ponieważ pozwalają na wykrycie nawet drobnych odchyleń od idealnej osi. W praktyce, czujnik zegarowy umieszczony na jednym z wałów może wskazywać na zmiany promienia, co bezpośrednio odnosi się do współosiowości. W branży inżynieryjnej, zgodnie z normami ISO 1101, dokładność pomiarów jest kluczowa dla zapewnienia sprawności i trwałości mechanizmów. Użycie odpowiednich narzędzi pomiarowych, takich jak czujniki zegarowe i laserowe, pozwala na dokładne diagnozowanie ewentualnych problemów związanych z współosiowością, co może przyczynić się do wydłużenia żywotności urządzeń.

Pytanie 14

Która metoda tymczasowego zabezpieczenia metali przed korozją jest skuteczna?

A. malowanie proszkowe

B. ochrona katodowa

C. metalizacja natryskowa

D. pokrywanie smarem

Ochrona katodowa, malowanie proszkowe oraz metalizacja natryskowa to techniki, które mają swoje zastosowania w ochronie przed korozją, ale nie są metodami czasowego zabezpieczenia antykorozyjnego. Ochrona katodowa polega na zastosowaniu prądu elektrycznego do ochrony metalu przed korozją, co jest skuteczne w dłuższym okresie, ale wymaga złożonego systemu elektrochemicznego oraz monitorowania. To podejście jest bardziej skomplikowane, co sprawia, że nie nadaje się do zastosowań tymczasowych. Malowanie proszkowe to proces, w którym farba jest nakładana elektrostatycznie i utwardzana termicznie, co tworzy trwałą powłokę. Choć jest to skuteczna metoda długoterminowej ochrony, nie oferuje elastyczności i łatwości aplikacji, które są kluczowe w przypadku zabezpieczeń tymczasowych. Metalizacja natryskowa, z kolei, polega na naniesieniu cienkiej warstwy metalu na powierzchnię stali, co również zapewnia wysoką odporność na korozję, ale wymaga specjalistycznych sprzętów i nie jest praktyczna dla krótkoterminowego zabezpieczania. Wszystkie te metody są bardziej skomplikowane, kosztowne i nieefektywne w kontekście tymczasowej ochrony. Zrozumienie, że każda z tych technik ma swoje miejsce w przemyśle, ale nie sprawdzi się w krótkotrwałych aplikacjach, jest kluczowe dla prawidłowego doboru metod ochrony antykorozyjnej.

Pytanie 15

Guma to surowiec powszechnie wykorzystywany w produkcji

A. frezów cylindrycznych.

B. wibroizolatorów

C. zębatek.

D. elektrod pokrytych.

Guma jest materiałem o wyjątkowych właściwościach, które czynią ją idealnym do produkcji wibroizolatorów, czyli elementów służących do tłumienia drgań i redukcji hałasu. Wibroizolatory wykonane z gumy są powszechnie stosowane w różnych branżach, takich jak budownictwo, motoryzacja i przemysł, aby poprawić komfort i bezpieczeństwo. Dzięki elastyczności oraz zdolności do absorpcji energii, guma skutecznie minimalizuje przenoszenie drgań z maszyn na konstrukcje budowlane. Przykładem zastosowania wibroizolatorów gumowych może być ich użycie w fundamentach budynków czy w montażu maszyn przemysłowych, gdzie redukcja drgań wpływa na wydłużenie żywotności urządzeń oraz poprawę warunków pracy. Ponadto, zgodnie z normami ISO i dobrymi praktykami inżynieryjnymi, wibroizolatory z gumy powinny być odpowiednio zaprojektowane i przetestowane, aby zapewnić optymalną efektywność w danej aplikacji.

Pytanie 16

Przedstawiony na ilustracji przyrząd służy do

A. ściągania klinów.

B. naciągu łańcucha.

C. montażu paska klinowego.

D. montażu łożyska tocznego.

Przedstawiony na ilustracji przyrząd to naciągacz łańcucha, który jest niezbędnym narzędziem w wielu zastosowaniach mechanicznych. Jego główną funkcją jest regulacja napięcia łańcucha, co jest kluczowe w prawidłowym funkcjonowaniu urządzeń, takich jak motocykle, rowery czy maszyny przemysłowe. Niewłaściwe napięcie łańcucha może prowadzić do jego szybszego zużycia, a także do uszkodzenia innych komponentów maszyny. W praktyce, naciągacz pozwala na precyzyjne ustawienie napięcia, co zwiększa efektywność pracy oraz trwałość osprzętu. W wielu branżach, takich jak budownictwo czy motoryzacja, przestrzeganie standardów napięcia łańcucha jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności działania maszyn. Używając narzędzi takich jak naciągacz łańcucha, operatorzy mogą dostosować parametry pracy maszyn do specyficznych warunków, co wpisuje się w najlepsze praktyki w zakresie konserwacji i eksploatacji sprzętu.

Pytanie 17

W przypadku którego z połączeń występuje zjawisko rozszerzalności cieplnej metali?

A. Skurczowego

B. Nitowanego

C. Kołkowego

D. Bagnetowego

Odpowiedź skurczowa jest prawidłowa, ponieważ zjawisko rozszerzalności cieplnej metali jest kluczowym aspektem w technikach łączenia, które wykorzystują różnice w temperaturze do osiągnięcia pożądanej geometrii i szczelności. W przypadku połączeń skurczowych, metalowe elementy są najpierw podgrzewane, co powoduje ich rozszerzenie. Po zakończeniu procesu grzewczego, materiały te są następnie łączone, a ich chłodzenie prowadzi do skurczenia się metali, co z kolei generuje siły dociskowe. Przykładami zastosowania połączeń skurczowych są różne elementy konstrukcji maszyn, gdzie wykorzystuje się materiał połączony z dużą precyzją oraz w przemyśle motoryzacyjnym, gdzie osie i wały są często łączone w ten sposób, aby zapewnić odpowiednią stabilność i trwałość. W kontekście inżynieryjnym, standardy takie jak ISO 9001 podkreślają znaczenie jakości połączeń, co czyni umiejętność korzystania ze skurczowych połączeń niezbędną w projektowaniu i wytwarzaniu. Zrozumienie tego zjawiska ma kluczowe znaczenie dla inżynierów i techników, aby mogli skutecznie stosować metody łączenia w praktyce.

Pytanie 18

Tuleję konika na przedstawionej ilustracji oznaczono cyfrą

A. 1

B. 4

C. 3

D. 2

Tuleja konika, oznaczona cyfrą 1 na ilustracji, jest kluczowym elementem w narzędziach skrawających, który umożliwia szybkie i efektywne mocowanie wierteł czy rozwiertaków. Tuleja ta działa na zasadzie mechanizmu chwytnika, który pozwala na precyzyjne osadzenie narzędzia oraz jego stabilizację podczas obróbki materiałów. Jest to istotne, ponieważ niewłaściwe mocowanie narzędzi może prowadzić do nieprecyzyjnych otworów lub nawet uszkodzenia samego narzędzia. W branży obróbczej stosuje się różne standardy dotyczące mocowania narzędzi, a tuleje konika są projektowane z uwzględnieniem tych norm. Dobrze zaprojektowane tuleje konika zapewniają nie tylko łatwość w wymianie narzędzi, ale także bezpieczeństwo podczas pracy. Prawidłowe zrozumienie funkcji tulei konika jest niezbędne dla każdego operatora maszyn CNC, co może znacząco wpłynąć na efektywność i jakość produkcji.

Pytanie 19

Aby zrealizować produkcję rury okrągłej z blachy, konieczne jest użycie

A. wytaczarki

B. walcarki

C. frezarki poziomej

D. prasy hydraulicznej

Wybór walcarki jako narzędzia do wykonania rury okrągłej z blachy jest słuszny, ponieważ walcarka to maszyna przeznaczona do formowania metalu w kształty cylindryczne lub stożkowe. Proces walcowania polega na przekształcaniu płaskiego arkusza blachy poprzez jego przeprowadzenie między dwoma lub więcej walcami, co umożliwia uzyskanie pożądanej średnicy i grubości ścianki rury. Walcarki są powszechnie stosowane w przemyśle metalowym do produkcji rur, kształtowników i innych elementów z blachy. Dzięki precyzyjnemu ustawieniu walców, można osiągnąć wysoką jakość produkcji i zachować tolerancje wymiarowe, które są kluczowe w wielu zastosowaniach inżynieryjnych, np. w budowie rur do przesyłu gazu czy cieczy. Dobrą praktyką jest także stosowanie walcowników z automatycznymi ustawieniami, co zwiększa efektywność i powtarzalność procesu. Oprócz zastosowania w rurociągach, walcarki znajdują również szerokie zastosowanie w produkcji mebli metalowych oraz konstrukcji stalowych, co podkreśla ich uniwersalność i znaczenie w nowoczesnym przemyśle.

Pytanie 20

W oparciu o dane w tabeli, dobierz rodzaj kleju do wypełnienia niewielkiego pęknięcia w pokrywie stalowej narażonej na wibracje i umieszczonej w środowisku wilgotnym.

Kleje	Opis	Zastosowanie	Uwagi
Cyjanoakrylowe	Przeznaczone specjalnie do napraw	Przedmioty z porcelany, ceramiki, metali, plastików, skóry, kauczuku, drewna, kartonu, papieru	Do łączenia niewielkich powierzchni, przy których wymagana jest duża odporność na odrywanie.
Dyspersyjne	Przeznaczone do łączenia elementów	Klejenie parkietów, paneli, drewna. Można stosować do luster, do niektórych plastików narażonych na stąpanie, do styropianu	Do łączenia dużych powierzchni.
Neoprenowe	Przeznaczone do naprawiania, łączenia przedmiotów	Praktycznie wszystkie materiały	Do powierzchni z naprężeniami. Sklejenia mogą być poddawane skręcaniu, wibracjom, uderzeniom.
Epoksydowe	Przeznaczone do łączenia elementów	Do większości materiałów	Do wypełnienia niewielkich pęknięć, ubytków. Połączenia mogą być poddawane skręceniom, wibracji, uderzeniom, są też odporne na wilgoć.

A. Cyjanokrylowy.

B. Epoksydowy.

C. Neoprenowy.

D. Dyspersyjny.

Klej epoksydowy jest idealnym wyborem do wypełnienia pęknięcia w pokrywie stalowej, która jest narażona na wibracje oraz znajduje się w wilgotnym środowisku. Dzięki swojej strukturze chemicznej, kleje epoksydowe charakteryzują się doskonałą adhezją do metali, co czyni je odpowiednimi do zastosowań w przemyśle, gdzie wytrzymałość i niezawodność są kluczowe. Epoksydy są znane z odporności na działanie wody, chemikaliów oraz zmiennych temperatur, co sprawia, że idealnie nadają się do zastosowań w trudnych warunkach. W praktyce, kleje epoksydowe są powszechnie stosowane w budownictwie, motoryzacji oraz przy naprawach sprzętu, co potwierdza ich uniwersalność. W przypadku naprawy pokryw stalowych, które są narażone na wibracje, epoksydy nie tylko wypełniają pęknięcia, ale również zapewniają integralność strukturalną, co jest kluczowe dla bezpieczeństwa i trwałości. Zgodnie z normami branżowymi, stosowanie klejów epoksydowych w takich zastosowaniach stanowi najlepszą praktykę, ze względu na ich właściwości mechaniczne i odporność na obciążenia.

Pytanie 21

Na ilustracji przedstawiono obcinak stosowany w cięciu

A. prętów niklowych.

B. rur miedzianych.

C. płyt wiórowych.

D. blach stalowych.

Obcinak do rur, przedstawiony na ilustracji, jest narzędziem dedykowanym do cięcia rur miedzianych. Jego konstrukcja pozwala na osiągnięcie precyzyjnych i czystych cięć, co jest kluczowe w branży hydraulicznej oraz grzewczej. Miedź jest materiałem powszechnie stosowanym w instalacjach, ponieważ charakteryzuje się doskonałymi właściwościami przewodzenia ciepła oraz odpornością na korozję. Użycie odpowiednich narzędzi, takich jak obcinak do rur, pozwala na szybkie i efektywne wykonanie prac montażowych. Warto również zaznaczyć, że cięcie rur miedzianych wymaga dbałości o szczegóły, aby nie uszkodzić krawędzi, co mogłoby prowadzić do nieszczelności w instalacji. Dobre praktyki obejmują również odpowiednie przygotowanie miejsca pracy oraz stosowanie ochrony osobistej, np. okularów ochronnych, co zwiększa bezpieczeństwo podczas wykonywania prac.

Pytanie 22

Zdejmowanie ciągadła z ciągarki prowadzi do

A. poprawy odprowadzania powstającego ciepła

B. niedokładności wymiarowych w elementach ciągnionych

C. ograniczenia ilości wiórów w procesie ciągnienia

D. zwiększenia dokładności wymiarowej elementów ciągnionych

Wytarcie ciągadła ciągarki prowadzi do niedokładności wymiarowych w elementach ciągnionych, ponieważ ciągadło odgrywa kluczową rolę w procesie ciągnienia. W przypadku zużycia lub niewłaściwego ustawienia ciągadła, może dojść do odkształceń, co z kolei wpływa na geometrię i wymiarowanie końcowego produktu. Przykładowo, w branży przetwórstwa metali, dokładność wymiarowa jest niezwykle istotna, aby zapewnić odpowiednią pasowność elementów w dalszych etapach produkcji. Warto zwrócić uwagę na standardy ISO 2768 dotyczące tolerancji wymiarowych, które wskazują na konieczność zachowania odpowiednich marginesów tolerancji podczas obróbki. Regularne sprawdzanie i konserwacja ciągadła są kluczowe, aby zminimalizować ryzyko niedokładności. Praktyczne zastosowanie tej wiedzy polega na wprowadzeniu planów konserwacyjnych i monitorowaniu stanu technicznego maszyn, co pozwala zredukować koszty związane z reklamacji i poprawić efektywność produkcji.

Pytanie 23

Która maszyna skrawająca pozwala na jednoczesne wiercenie wielu otworów?

A. Dłutownica pionowa

B. Tokarka rewolwerowa

C. Cykliniarka tarczowa

D. Wiertarka wielowrzecionowa

Wiertarka wielowrzecionowa to maszyna, która umożliwia jednoczesne wiercenie wielu otworów w jednym cyklu pracy. Dzięki zastosowaniu kilku wrzecion, każde z nich może być wyposażone w narzędzie skrawające, co pozwala na efektywne i szybkie wykonanie dużej liczby otworów w różnych materiałach. To rozwiązanie jest szczególnie cenione w produkcji masowej, gdzie czas i precyzja mają kluczowe znaczenie. Na przykład, w branży motoryzacyjnej, wiertarki wielowrzecionowe są używane do tworzenia otworów w częściach karoserii, co przyspiesza proces montażu pojazdów. Dobre praktyki w użytkowaniu tych maszyn obejmują odpowiednie ustawienie parametrów skrawania, aby zminimalizować zużycie narzędzi i uzyskać wysoką jakość wykończenia. Ponadto, modernizacja i automatyzacja tych urządzeń, na przykład poprzez zastosowanie systemów CNC, znacząco zwiększa ich wydajność i precyzję działania, co jest zgodne z najnowszymi trendami w przemyśle produkcyjnym.

Pytanie 24

Gumowe łączniki jako elementy elastyczne są wykorzystywane w celu

A. ograniczenia drgań przekazywanych pomiędzy elementami maszyn

B. powiększenia amplitudy drgań komponentów maszyn oraz ich struktur nośnych

C. zwielokrotnienia drgań przenoszonych wewnątrz obudów maszyn

D. wzmocnienia amplitudy drgań przenoszonych wewnątrz urządzeń

Łączniki gumowe odgrywają kluczową rolę w ograniczaniu drgań przekazywanych pomiędzy częściami maszyn, co jest istotne dla zachowania ich sprawności oraz wydajności. Działając jako elementy izolujące, łączniki te skutecznie tłumią drgania, co pozwala na zmniejszenie uszkodzeń mechanicznych oraz wydłużenie żywotności urządzeń. Przykładowo, w przypadku silników elektrycznych, zastosowanie łączników gumowych zmniejsza przenoszenie drgań na ramę maszyny, co ogranicza hałas oraz wibracje. W przemyśle motoryzacyjnym, łączniki te są używane w układach zawieszenia, aby poprawić komfort jazdy poprzez tłumienie drgań pochodzących z nawierzchni drogi. Zgodnie z normami ISO i dobrymi praktykami inżynieryjnymi, stosowanie łączników gumowych jest zalecane w projektowaniu maszyn, aby zapewnić ich stabilność i niezawodność w działaniu, co wpływa na bezpieczeństwo oraz efektywność operacyjną.

Pytanie 25

Strzałką na przedstawionej ilustracji wskazano elementy czopa wału, które zostały wykonane w operacji

A. radełkowania.

B. frezowania.

C. toczenia.

D. piłowania.

Wybór odpowiedzi odnośnie toczenia, radełkowania lub piłowania jest błędny z kilku powodów. Toczenie to proces obróbczy polegający na obracaniu przedmiotu obrabianego wokół własnej osi, co prowadzi do tworzenia cylindrycznych kształtów, a nie rowków, jakie można zaobserwować na przedstawionej ilustracji. W tym przypadku toczenie byłoby niewłaściwą metodą, ponieważ nie generuje charakterystycznych rowków. Radełkowanie to proces, który również nie jest odpowiedni w tym kontekście, ponieważ polega na wytwarzaniu wzorów na powierzchni za pomocą narzędzi radełkowych. Choć może prowadzić do powstawania faktur, nie jest to sposób na uzyskanie równoległych rowków widocznych na ilustracji. Piłowanie, z drugiej strony, polega na cięciu materiału za pomocą piły i nie jest w stanie wytworzyć precyzyjnych rowków jak ma to miejsce w procesie frezowania. Typowym błędem myślowym przy wyborze tych odpowiedzi jest pomylenie charakterystyki poszczególnych procesów obróbczych oraz ich efektów wizualnych. Każda z tych metod ma swoje specyficzne zastosowanie i efekty, które nie są zgodne z tym, co widzimy na czopie wału. Aby uniknąć takich pomyłek, ważne jest zrozumienie podstawowych zasad obróbki skrawaniem oraz praktycznych zastosowań różnych technik.

Pytanie 26

Który zabieg przedstawiono na rysunku?

A. Ścinanie ręczne płaszczyzn.

B. Piłowanie płaszczyzn.

C. Przerzynanie ręczne.

D. Prostowanie blach.

Odpowiedź "Piłowanie płaszczyzn" jest trafna, bo w rysunku widać jak się posługuje pilnikiem. Ta technika ma na celu stworzenie gładkich i prostych powierzchni, czy to w metalu, czy w drewnie. Ważne jest, żeby materiał był dobrze zamocowany, czego przykładem jest materiał w imadle, który jest pokazany na rysunku. Użycie pilnika do usuwania zbędnego materiału to standard w obróbce skrawaniem. W obszarze metalurgii piłowanie płaszczyzn to istotny krok, który pozwala uzyskać precyzyjne wymiary i jakość powierzchni. Co więcej, różne gradacje pilników pozwalają dopasować obróbkę do potrzeb projektu. Można to wykorzystać do przygotowania części do dalszej obróbki lub do poprawy wyglądu finalnego produktu.

Pytanie 27

Do czego służy proces elektrodrążenia?

A. Aplikacja powłok antykorozyjnych

B. Pokrywanie powierzchni farbą

C. Łączenie elementów metalowych

D. Obróbka materiałów trudnoskrawalnych

Pozostałe odpowiedzi dotyczą innych procesów technologicznych, które mają zupełnie inne zastosowania. Łączenie elementów metalowych, jak sugeruje druga odpowiedź, odnosi się do procesów takich jak spawanie, lutowanie czy zgrzewanie, które mają na celu trwałe połączenie dwóch lub więcej elementów. Procesy te są kluczowe w budowie konstrukcji metalowych, ale nie mają nic wspólnego z elektrodrążeniem, które nie łączy, a usuwa materiał. Kolejna odpowiedź, pokrywanie powierzchni farbą, dotyczy procesu malowania, który jest stosowany w celu estetycznego wykończenia i zabezpieczenia powierzchni przed korozją, ale nie jest związany z usuwaniem materiału. Malowanie odbywa się poprzez aplikację powłoki ochronnej na powierzchnię elementu, co jest zupełnie innym procesem niż elektrodrążenie. Ostatnia odpowiedź, aplikacja powłok antykorozyjnych, dotyczy technologii zabezpieczających materiał przed działaniem czynników korozyjnych, takich jak wilgoć czy chemikalia. Metody te obejmują cynkowanie, anodowanie czy powlekanie powierzchni specjalnymi lakierami, które mają za zadanie chronić materiał, a nie go obrabiać. W przeciwieństwie do elektrodrążenia, nie mają one na celu zmiany kształtu czy wymiarów elementu, a jedynie jego zabezpieczenie. Wszystkie te procesy mają odrębne zastosowania w przemyśle i są wybierane w zależności od wymagań produkcyjnych i charakterystyki materiału. Każdy z nich jest ważny w odpowiednich kontekstach, ale nie zastępuje ani nie nawiązuje bezpośrednio do elektrodrążenia, które jest unikalnym procesem obróbki materiałów trudnoskrawalnych.

Pytanie 28

Przyrząd przedstawiony na ilustracji stosuje się do pomiaru

A. modułu zębów.

B. chropowatości powierzchni.

C. głębokości otworów.

D. spoin spawalniczych.

Spoinomierz to naprawdę ważne narzędzie, które znajdziesz w branży spawalniczej. Dzięki niemu możesz dokładnie zmierzyć różne parametry spoin, jak wysokość, szerokość i kąt nachylenia. To wszystko jest kluczowe, żeby mieć pewność, że spaw jest solidny i wytrzymały. W praktyce, spoinomierz umożliwia szybkie i precyzyjne inspekcje, co często przyspiesza całą produkcję. Warto też pamiętać, że zgodnie z normami ISO 5817, jak masz do czynienia z jakością spawów, używanie narzędzi takich jak spoinomierz jest wręcz konieczne. Przykłady z branży motoryzacyjnej czy lotniczej mówią same za siebie – tam, gdzie jakość spoin jest na wagę bezpieczeństwa, regularne pomiary są standardem. Musisz też wiedzieć, że jeśli spoiny zostaną źle wykonane, a my ich nie zauważymy, to mogą się zdarzyć poważne problemy. Dlatego te pomiary są aż tak ważne.

Pytanie 29

Czym jest proces piaskowania?

A. usunięcie zanieczyszczeń z powierzchni materiału

B. aplikacja powłoki ochronnej na materiał

C. produkcja tarcz ściernych poprzez wtłaczanie ścierniwa w metal

D. modyfikacja struktury krystalicznej metali

Proces piaskowania jest techniką obróbcza, której celem jest usunięcie zanieczyszczeń oraz nadanie odpowiedniej tekstury powierzchni materiału. Wykorzystuje się w nim ścierniwo, które jest przyspieszane za pomocą strumienia powietrza pod wysokim ciśnieniem. Dzięki temu można skutecznie usunąć rdze, farby, resztki smarów, a także inne zanieczyszczenia, które mogą wpłynąć na dalszą obróbkę materiału, na przykład malowanie lub spawanie. Przykładem zastosowania piaskowania jest przygotowanie podłoża przed malowaniem konstrukcji stalowych, gdzie czystość powierzchni jest kluczowa dla trwałości powłok. Standardy branżowe, takie jak ISO 8501, podkreślają znaczenie odpowiedniego przygotowania powierzchni, co w praktyce oznacza użycie piaskowania jako jednego z kluczowych etapów. Dodatkowo, piaskowanie jest także stosowane w przemyśle lotniczym, gdzie precyzyjne usunięcie wszelkich zanieczyszczeń jest niezbędne dla bezpieczeństwa i wydajności maszyn.

Pytanie 30

Tępa krawędź narzędzi skrawających prowadzi do

A. obniżenia kosztów jednostkowych produkcji

B. redukcji ilości dostarczanego płynu chłodzącego do narzędzia

C. podniesienia wydajności obrabiarek tradycyjnych

D. wzrostu zużycia energii elektrycznej przez obrabiarkę

Stępienie ostrzy narzędzi skrawających wpływa na zwiększone zużycie energii elektrycznej przez obrabiarkę, ponieważ narzędzia o tępych ostrzach wymagają większej siły do skrawania materiału. W praktyce oznacza to, że przy takim narzędziu wzrasta opór podczas obróbki, co prowadzi do większego obciążenia silnika obrabiarki. W wyniku tego silnik musi pracować bardziej intensywnie, co przekłada się na wyższe zużycie energii. Dobrym przykładem są operacje frezowania, gdzie ze stępionym narzędziem może występować nie tylko większe zużycie energii, ale także gorsza jakość obrabianego detalu. Standardy branżowe wskazują, że regularne ostrzenie narzędzi skrawających jest kluczowe dla zachowania efektywności energetycznej oraz jakości produkcji. Ponadto, użycie narzędzi w dobrym stanie pozwala na optymalizację dużych kosztów operacyjnych, co jest szczególnie istotne w długoterminowych procesach produkcyjnych.

Pytanie 31

Zużycie prowadnic łoża tokarki skutkuje

A. niewielką liczbą wiórów w trakcie obróbki skrawaniem

B. minimalną ilością ciepła w obrabianym materiale

C. niedokładnością wymiarową w czasie toczenia

D. gładką powierzchnią obrabianych elementów na tokarkach

Niedokładności wymiarowe w toczeniu mogą wynikać z tego, jak zużyte są prowadnice łoża tokarki. Jak wiadomo, jeśli prowadnice są w dobrym stanie, narzędzie skrawające będzie poruszać się wzdłuż zaplanowanej drogi, co pomoże osiągnąć wymagania dotyczące wymiarów obrabianych elementów. Gdy jednak prowadnice się wytarły, narzędzie może nie działać w osiowym kierunku, co prowadzi do błędów. Na przykład, przy produkcji precyzyjnych części, jak wały korbowe, nawet małe różnice w dokładności mogą później sprawić poważne problemy w montażu. Moim zdaniem, zgodnie z normami ISO, regularne sprawdzanie stanu technicznego maszyn i ich konserwacja to klucz do uzyskania dobrej jakości produkcji.

Pytanie 32

Na ilustracji przedstawiono narzędzie stosowane w procesie

A. wiercenia.

B. pogłębiania.

C. rozwiercania.

D. gwintowania.

Narzynka, przedstawiona na ilustracji, jest narzędziem używanym w procesie gwintowania, które polega na wycinaniu gwintów na zewnętrznych powierzchniach cylindrycznych. Gwintowanie jest kluczowym procesem w mechanice precyzyjnej, wykorzystywanym do tworzenia połączeń śrubowych, które są niezbędne w budowie maszyn oraz różnorodnych konstrukcji. Narzynki, ze względu na swoją konstrukcję, umożliwiają precyzyjne i efektywne wycinanie gwintów, co jest szczególnie istotne w przemyśle motoryzacyjnym oraz lotniczym, gdzie tolerancje wymiarowe są niezwykle rygorystyczne. W procesie gwintowania narzynka obraca się wokół osi materiału, a ostrza narzędzia wycinają gwint, zapewniając odpowiednią jakość oraz kształt. Warto również dodać, że stosowanie narzynek zgodnie z zaleceniami producentów oraz praktykami branżowymi, takimi jak odpowiednia prędkość obrotowa i stosowanie smarów, pozwala na wydłużenie żywotności narzędzi oraz uzyskanie lepszych rezultatów końcowych.

Pytanie 33

Elementem budowy frezarki wskazanym na ilustracji strzałką jest

A. wspornik.

B. prowadnica.

C. wrzeciennik.

D. podtrzymka.

Wybór prowadnicy jako odpowiedzi na pytanie o element konstrukcji frezarki wskazany na ilustracji może wynikać z mylnego zrozumienia funkcji i lokalizacji poszczególnych elementów. Prowadnica jest istotnym komponentem, jednak jej funkcja polega na umożliwieniu ruchu roboczego narzędzia w odpowiednich kierunkach, a nie na obracaniu narzędzi tnących, co jest kluczowe w kontekście wrzeciennika. Z kolei podtrzymka, która również mogłaby być rozważana, wspiera ciężar narzędzi lub detali, ale nie jest odpowiedzialna za ich ruch obrotowy. Wspornik z kolei ma na celu stabilizację i wzmocnienie struktury maszyny, ale nie ma bezpośredniego związku z funkcją obrotową narzędzi tnących. Wybór wrzeciennika jako poprawnej odpowiedzi jest uzasadniony jego fundamentalną rolą w procesie frezowania, gdzie precyzyjne obracanie narzędzia tnącego wpływa na jakość obróbki. Typowe błędy myślowe w tym kontekście mogą obejmować mylenie funkcji elementu z jego lokalizacją lub powierzchowną znajomość budowy frezarki. Zrozumienie, że wrzeciennik to element odpowiedzialny za obrót, a nie jedynie element strukturalny, jest kluczowe do prawidłowego rozpoznawania komponentów maszyn oraz ich funkcji w kontekście obróbczych procesów technologicznych.

Pytanie 34

W trakcie trasowania niektórych produktów walcowych jako podstawy wykorzystuje się

A. pryzmę

B. kątownik

C. cyrkiel

D. liniał

Pryzma jest kluczowym elementem w procesie trasowania wyrobów walcowych, ponieważ zapewnia stabilność i dokładność podczas wykonywania pomiarów oraz cięcia. Jest to szczególnie ważne, gdy mamy do czynienia z wyrobami o dużych średnicach i niewielkich długościach, gdzie precyzja i równoległość są istotne dla końcowej jakości produktu. Pryzmy są często stosowane w warsztatach mechanicznych oraz przemysłowych, jako podstawki do precyzyjnego ustawienia obrabianych elementów, co pozwala na uzyskanie doskonałych tolerancji wymiarowych. Dobrą praktyką jest również stosowanie pryzm wykonanych z materiałów o wysokiej twardości, które minimalizują ryzyko deformacji w trakcie pracy. W standardach branżowych, takich jak ISO 2768, podkreśla się znaczenie precyzyjnego ustawienia elementów w procesie obróbki, co czyni pryzmy niezastąpionym narzędziem w każdym warsztacie. Używanie pryzm w trasowaniu wyrobów walcowych zwiększa efektywność i jakość pracy, co jest kluczowe w kontekście nowoczesnych metod produkcyjnych.

Pytanie 35

Narzędzie skrawające przedstawione na rysunku stosowane jest w procesie

A. piłowania.

B. frezowania.

C. pogłębiania.

D. przepychania.

Narzędzie skrawające przedstawione na rysunku to przepychacz, które jest kluczowe w procesie przepychania. Przepychanie jest techniką obróbcza, która polega na wprowadzaniu narzędzia skrawającego do materiału w celu precyzyjnego formowania otworów. Przepychacze są zazwyczaj używane w obróbce materiałów takich jak metale, tworzywa sztuczne czy kompozyty, co pozwala na uzyskanie bardzo dokładnych kształtów i wymiarów otworów. W praktyce, przepychanie jest wykorzystywane w produkcji komponentów mechanicznych, gdzie wysoka precyzja jest niezbędna, na przykład w przemyśle motoryzacyjnym czy lotniczym. Warto również zauważyć, że stosowanie przepychaczy zgodnie z dobrymi praktykami inżynieryjnymi, takimi jak odpowiedni dobór materiałów narzędziowych oraz parametrów obróbczych, ma kluczowe znaczenie dla uzyskania optymalnych rezultatów i wydajności procesu. Ponadto, dobrym standardem jest regularne monitorowanie stanu narzędzia, co pozwala na zminimalizowanie ryzyka uszkodzeń i zapewnienie wysokiej jakości obróbki.

Pytanie 36

Terminologia TIG, MIG oraz MMA odnosi się do rodzajów połączeń

A. nitowanych

B. klejonych

C. spawanych

D. zgrzewanych

Oznaczenia TIG, MIG oraz MMA odnoszą się do różnych metod spawania, które są kluczowe w procesach łączenia materiałów metalowych. TIG (Tungsten Inert Gas) to proces, w którym elektroda wolframowa nie topnieje i stosuje się gaz osłonowy, co pozwala na uzyskanie wysokiej jakości spoiny. MIG (Metal Inert Gas) z kolei wykorzystuje topniejącą elektrodę oraz gaz osłonowy, co czyni go szybkim i efektywnym procesem, szczególnie w przypadku większych grubości materiałów. MMA (Manual Metal Arc) to tradycyjna metoda spawania elektrodą otuloną, która jest łatwiejsza w użyciu i często stosowana w warunkach budowlanych lub w terenie. Wszystkie te metody są szeroko stosowane w różnych branżach, takich jak przemysł motoryzacyjny, stoczniowy, budowlany i wiele innych. Każda z tych technik ma swoje unikalne zastosowania, w zależności od wymagań dotyczących jakości, wytrzymałości i estetyki spoiny. W praktyce, znajomość tych technologii pozwala inżynierom i technikom na dobór odpowiedniej metody w zależności od specyfikacji projektu.

Pytanie 37

Aby zapewnić precyzyjne przyleganie powierzchni głowicy zaworu do gniazda, należy przeprowadzić proces

A. docierania

B. wytaczania

C. szlifowania

D. polerowania

Docieranie to proces, który ma na celu uzyskanie precyzyjnego przylegania powierzchni głowicy zaworu do gniazda zaworowego. Proces ten polega na delikatnym szlifowaniu dwóch powierzchni w celu usunięcia mikroskopijnych nierówności, co zwiększa ich kontakt i szczelność. W praktyce docieranie jest często stosowane w silnikach spalinowych, gdzie precyzyjne dopasowanie zaworów do gniazd ma kluczowe znaczenie dla osiągów silnika i jego efektywności. Uzyskanie odpowiedniej powierzchni przy użyciu techniki docierania wpływa na redukcję strat ciśnienia, co przekłada się na lepsze spalanie paliwa oraz zmniejszenie emisji zanieczyszczeń. W branży motoryzacyjnej i przemysłowej standardy jakości, takie jak ISO 9001, podkreślają znaczenie dokładności w obróbce mechanicznej, a docieranie jest jednym z kluczowych procesów zapewniających te standardy. Dzięki odpowiedniemu zastosowaniu narzędzi docierających oraz właściwej technice można uzyskać nie tylko lepsze parametry techniczne, ale również dłuższą żywotność zespołów silnikowych.

Pytanie 38

Przy naprawie uszkodzonego gwintu w otworze, najczęściej stosuje się

A. spawanie łukowe

B. rozszerzanie otworu

C. wstawki gwintowe

D. klejenie na zimno

Stosowanie wstawek gwintowych jest jednym z najczęściej używanych i najbardziej efektywnych sposobów naprawy uszkodzonych gwintów. Wstawki te, często nazywane helicoilami, są specjalnie zaprojektowanymi spiralnymi elementami, które wprowadza się do uszkodzonego otworu w celu odtworzenia jego gwintu. Metoda ta jest nie tylko ekonomiczna, ale również bardzo skuteczna, ponieważ wstawki zwiększają wytrzymałość gwintu, a także poprawiają jego trwałość. W praktyce, wstawki gwintowe są szeroko stosowane w przemyśle motoryzacyjnym, lotniczym i maszynowym, gdzie zachowanie precyzyjnych wymiarów i wytrzymałości ma kluczowe znaczenie. Proces instalacji wstawki gwintowej obejmuje kilka etapów, począwszy od rozwiercenia uszkodzonego otworu, poprzez nacięcie nowego gwintu, aż do wprowadzenia wstawki. To podejście jest zgodne z dobrą praktyką inżynierską, ponieważ minimalizuje potrzebę wymiany całego elementu, co mogłoby być kosztowne i czasochłonne. Dlatego właśnie wstawki gwintowe są preferowaną metodą w naprawie uszkodzonych gwintów.

Pytanie 39

Które narzędzie pomiarowe jest najbardziej odpowiednie do pomiaru kątów?

A. Mikrometr

B. Suwmiarka

C. Cyrkiel

D. Kątomierz

Kątomierz jest narzędziem pomiarowym idealnym do pomiaru kątów. Jego konstrukcja umożliwia precyzyjne określenie kąta między dwoma powierzchniami lub elementami maszyny. W mechanice, gdzie kluczowa jest precyzja, kątomierz pozwala na dokładne ustawianie i kontrolowanie kąta, co jest niezbędne w procesach montażu, obróbki czy inspekcji jakości. Jest szeroko stosowany w warsztatach, fabrykach i laboratoriach. Na rynku dostępne są różne rodzaje kątomierzy, takie jak cyfrowe, które oferują jeszcze większą precyzję i łatwość odczytu. W branży mechanicznej, prawidłowy pomiar kątów jest kluczowy, gdyż nawet niewielkie odchylenia mogą prowadzić do błędów w montażu czy funkcjonowaniu maszyn. Dlatego znajomość i umiejętność korzystania z kątomierza jest fundamentalna dla każdej osoby zajmującej się obróbką mechaniczną.

Pytanie 40

Tuleję konika na przedstawionym rysunku oznaczono numerem

A. 3

B. 2

C. 4

D. 1

Odpowiedź 1 jest dobra, bo odnosi się do tulei konika, a to ważny element w tokarkach. Tuleja konika jest najbliżej wrzeciona i ma za zadanie trzymać narzędzia tokarskie. W obróbce skrawaniem, jak wiadomo, odpowiednie ustawienie narzędzi ma ogromne znaczenie, jeśli chodzi o jakość i precyzję wyrobu. Dobrze zaprojektowane tuleje konika pomagają w stabilności i ograniczają wibracje, co zdecydowanie poprawia efektywność pracy maszyny. W branży mówi się dużo o dokładności, jak na przykład w standardach ISO 9001. Z tego, co wiem, każdy operator maszyny powinien dobrze znać budowę tokarki, a tuleja konika to jeden z kluczowych elementów, które muszą być znane, żeby praca szła sprawnie i bezproblemowo.
