Szczegółowe wyniki:

Pytanie 1

Przedstawione na rysunku oprzyrządowanie używane jest podczas

A. wiercenia.

B. szlifowania.

C. toczenia.

D. frezowania.

Odpowiedź 'toczenia' jest poprawna ze względu na charakterystykę oprzyrządowania przedstawionego na rysunku. W obrabiarkach do toczenia, uchwyty są kluczowym elementem, który umożliwia mocowanie przedmiotu obrabianego w taki sposób, aby mógł on obracać się wokół osi. Dzięki temu operator maszyny może precyzyjnie formować materiał, nadając mu zamierzony kształt. W praktyce, toczenie jest powszechnie stosowane w przemyśle do produkcji wałów, osi, czy elementów cylindrycznych. Warto zauważyć, że dobór odpowiedniego uchwytu jest kluczowy dla efektywności procesu obróbczo-wytwórczego. Standardy branżowe, takie jak ISO 9001, wskazują na konieczność zapewnienia wysokiej jakości narzędzi oraz ich właściwego dopasowania do specyfiki obrabianego materiału, co wpływa na wydajność i dokładność operacji skrawania. Zastosowanie właściwego oprzyrządowania w toczeniu przyczynia się do zmniejszenia odpadów materiałowych oraz poprawy jakości końcowego produktu.

Pytanie 2

Które z wymienionych zjawisk dotyczących oddziaływania ostrza narzędzia na warstwę wierzchnią oddziałuje w najmniejszym stopniu na wytrzymałość obrabianego przedmiotu?

A. Narost na ostrzu, który powstaje podczas obróbki

B. Utwardzenie powierzchni w trakcie obróbki

C. Naprężenia wewnętrzne powstające w trakcie obróbki

D. Zgniot powierzchni w trakcie obróbki

Narost na ostrzu narzędzia, który powstaje w wyniku obróbki, ma minimalny wpływ na wytrzymałość przedmiotu obrabianego w porównaniu z innymi zjawiskami. Narost ten jest efektem osadzania się materiału z obrabianego przedmiotu na krawędzi tnącej narzędzia, co może wpływać na jakość obróbki oraz trwałość narzędzia, ale nie modyfikuje w sposób istotny struktury materiału, który jest obrabiany. Przykładem może być zastosowanie narzędzi skrawających w produkcji elementów maszyn, gdzie najważniejsze są parametry takie jak kąty skrawania czy rodzaj materiału. W praktyce, aby zminimalizować negatywne skutki narostu, stosuje się narzędzia o odpowiednich powłokach oraz techniki chłodzenia, co pozwala na utrzymanie jakości obróbki. W kontekście standardów branżowych, ISO 9001 podkreśla znaczenie właściwego zarządzania jakością, co obejmuje również kontrolę narzędzi skrawających i ich wpływu na proces obróbczy.

Pytanie 3

Rysunek przedstawia zastosowanie czujnika zegarowego podczas pomiaru

A. wartości chropowatości powierzchni wałka.

B. średnicy wałka.

C. bicia promieniowego wałka.

D. kierunku chropowatości powierzchni wałka.

Czujnik zegarowy jest kluczowym narzędziem w precyzyjnych pomiarach inżynieryjnych, a jego zastosowanie do pomiaru bicia promieniowego wałka jest szczególnie istotne w zapewnieniu jakości komponentów mechanicznych. Pomiar ten polega na monitorowaniu odchyleń od idealnej okrągłości, co jest krytyczne w aplikacjach, gdzie precyzyjne dopasowanie elementów jest niezbędne dla prawidłowego funkcjonowania maszyn. Zastosowanie czujnika zegarowego w tym kontekście polega na umiejscowieniu go tak, aby jego wskazówka rejestrowała zmiany w promieniu podczas obrotu wałka. W praktyce, w przemyśle motoryzacyjnym lub lotniczym, takie pomiary pomagają w weryfikacji jakości wałów napędowych, które muszą spełniać określone normy dotyczące bicia. Standardy takie jak ISO 1101 definiują wymagania dotyczące tolerancji geometrycznych, w tym bicia, co sprawia, że użycie czujnika zegarowego staje się nie tylko praktyczne, ale również zgodne z najlepszymi praktykami branżowymi.

Pytanie 4

Aby sprawdzić dokładność wykonania nakrętki teowej, pokazanej na rysunku, należy wykorzystać:

A. mikrometr zewnętrzny, głębokościomierz mikrometryczny, sprawdzian tłoczkowy 14.

B. suwmiarkę uniwersalną 0,02, sprawdzian gwintów zewnętrznych M14.

C. mikrometr zewnętrzny, suwmiarkę uniwersalną 0,05, sprawdzian trzpieniowy M14.

D. suwmiarkę uniwersalną 0,1, wysokościomierz suwmiarkowy.

Wybór niewłaściwych narzędzi pomiarowych może prowadzić do znaczących błędów w ocenie jakości wykonania nakrętki teowej. Suwmiarka uniwersalna o dokładności 0,02 mm, choć precyzyjna, nie jest wystarczająco wszechstronna do pomiaru wszystkich wymiarów nakrętki. Jej ograniczenia w kontekście pomiarów głębokości i średnic mogą prowadzić do nieprawidłowych wyników, co w praktyce obniża jakość dopasowania nakrętki do gwintu. Eksperci zalecają stosowanie mikrometrów, gdyż pozwalają one na dokładny pomiar wymiarów zewnętrznych, co jest kluczowe do oceny jakości wykonania. Dodatkowo, wykorzystanie sprawdzianu gwintów zewnętrznych M14 nie jest odpowiednie w przypadku tej nakrętki, ponieważ nie zapewnia ono pomiarów wymaganych do oceny gwintu wewnętrznego. Używanie niewłaściwych narzędzi może prowadzić do tzw. błędów systematycznych, które są trudne do wykrycia i mogą wpływać na finalny produkt. W kontekście standardów branżowych, nieodpowiednie narzędzia pomiarowe mogą narazić producentów na straty związane z reklamacjami oraz obniżeniem reputacji. Ważne jest, aby zawsze stosować zalecane narzędzia pomiarowe, które są zgodne z wymaganiami technicznymi danego produktu, aby zapewnić wysoką jakość oraz dokładność pomiarów.

Pytanie 5

Zakończenie podprogramu ze skokiem do początku oznaczane jest za pomocą funkcji

A. M08

B. M30

C. M03

D. M17

Wybór M08, M30, czy M03 jako zakończenia podprogramu z możliwością powrotu na jego początek, jest błędny ze względu na różne funkcje, które te instrukcje pełnią w kontekście programowania CNC. M08 jest używane do włączenia chłodziwa, co jest istotne w kontekście obróbczych procesów chłodzenia narzędzi, ale nie ma związku z końcem podprogramu ani jego ponownym wywołaniem. Z kolei M30 oznacza koniec programu, ale nie umożliwia skoku do jego początkowej części. Użycie tej instrukcji prowadzi do zakończenia całego procesu, co może być mylące w kontekście zamierzonego powrotu do podprogramu. M03 odnosi się do włączenia wrzeciona w ruch obrotowy, co jest również niezwiązane z tematyką końca podprogramu i ponownego wywołania. Typowym błędem myślowym jest mylenie instrukcji, które mają różne funkcje, a także nieodpowiednie łączenie ich w kontekście, co prowadzi do błędnych wniosków. Każda z tych instrukcji ma specyficzne zastosowanie w procesie produkcyjnym, a ich nieprawidłowe zrozumienie może prowadzić do nieefektywności w programowaniu CNC oraz potencjalnych błędów w obróbce, co z kolei wpływa na jakość i czas realizacji zleceń.

Pytanie 6

Procesem obróbki wykończeniowej nawierzchni przy użyciu narzędzi szlifierskich, który prowadzi do osiągnięcia wysokiej precyzji wymiarowej oraz kształtowej, a także niskiej chropowatości, jest

A. szlifowanie

B. docieranie

C. przepychanko

D. nagniatanie

Przepychanie to technika, która polega na mechanicznej obróbce materiału w celu usunięcia nadmiaru lub niedoskonałości, jednak nie ma ona na celu uzyskania precyzyjnych wymiarów ani niskiej chropowatości powierzchni. Działanie to może prowadzić do zniekształceń w strukturze materiału, co jest sprzeczne z wymaganiami dotyczącymi dokładności obróbczej. Docieranie jest natomiast procesem, który może poprawić jakość powierzchni, ale nie jest to technika, która zapewnia tak wysoką precyzję wymiarową jak szlifowanie. Docieranie jest często stosowane do wykańczania połączeń i uzyskiwania lepszego dopasowania, jednak jego efekty są mniej przewidywalne i mogą nie spełniać rygorystycznych norm jakości. Nagniatanie to technika, która służy do zmiany kształtu materiału pod wpływem siły, co ma na celu zwiększenie twardości powierzchni, ale także nie jest to metoda, która skutecznie redukuje chropowatość czy zapewnia precyzyjne wymiary. Użytkownicy często mogą mylić te techniki z szlifowaniem, zakładając, że wszystkie formy obróbki mechanicznej prowadzą do poprawy właściwości materiałów. To prowadzi do istotnych błędów w planowaniu procesów produkcyjnych oraz do nieefektywności w uzyskiwaniu wymaganych standardów jakości. W przemyśle, gdzie precyzja i jakość są kluczowe, wybór odpowiedniej metody obróbczej ma fundamentalne znaczenie, a niewłaściwe podejście może prowadzić do znacznych strat finansowych oraz obniżenia jakości produktów.

Pytanie 7

Ile wynosi wskazanie suwmiarki z czujnikiem przedstawionej na zdjęciu?

A. 35,10 mm

B. 10,35 mm

C. 1,35 mm

D. 36,00 mm

Niepoprawne odpowiedzi wynikają najczęściej z błędnej interpretacji wskazań suwmiarki. W przypadku pierwszej z błędnych odpowiedzi, 1,35 mm, obserwator mógł skupić się zbytnio na noniuszu, pomijając zasadniczy odczyt z liniału głównego. To typowy błąd, który prowadzi do zaniżenia wartości. Kolejna nieprawidłowa odpowiedź, 35,10 mm, wskazuje na pomyłkę w dodawaniu odczytów z liniału głównego i noniusza. Możliwe jest, że osoba udzielająca tej odpowiedzi pomyliła jednostki, co zdarza się, gdy nie jest jasny kontekst zastosowania narzędzia. Wreszcie, odpowiedź 36,00 mm jest całkowicie niezgodna z rzeczywistością pomiaru i może sugerować, że użytkownik nie dostrzegł, że suwmiarka wskazuje wartość znacznie poniżej 36 mm. Takie błędne odpowiedzi mogą wynikać z nieuwagi przy odczycie lub braku zrozumienia, jak działa suwmiarka. Aby uniknąć tych błędów, ważne jest, aby użytkownicy regularnie ćwiczyli odczytywanie pomiarów i mieli na uwadze, że dokładność narzędzi pomiarowych jest kluczowa w praktyce inżynieryjnej. Zaleca się także korzystanie z legend i wskazówek dotyczących interpretacji wskazań, co może znacznie poprawić jakość pomiarów.

Pytanie 8

Przesunięcie suwaka jest jednym z kluczowych parametrów opisujących

A. wiertarkę

B. szlifierkę

C. frezarkę

D. dłutownicę

Dłutownica jest maszyną, w której skok suwaka odgrywa kluczową rolę. Skok suwaka odnosi się do ruchu narzędzia, które wykonuje główną operację skrawania, czyli dłutowania. W przypadku dłutownic, skok suwaka jest ściśle związany z głębokością i długością cięcia, co wpływa na efektywność procesu obróbczych. W praktyce, odpowiedni dobór skoku suwaka pozwala na optymalne dopasowanie narzędzia do materiału obrabianego, co przekłada się na jakość powierzchni oraz czas obróbczy. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie dokładności i powtarzalności procesów, co ma kluczowe znaczenie w kontekście skoku suwaka. Przykładowo, w przemyśle motoryzacyjnym, gdzie precyzja obróbki jest niezbędna, skok suwaka jest dostosowywany do specyfikacji wymaganych przez projektowane części. Dobrze zaprojektowany skok suwaka w dłutownicy może znacząco zwiększyć wydajność produkcji oraz zredukować straty materiałowe, co jest kluczowe w nowoczesnym wytwarzaniu.

Pytanie 9

Korzystając ze wzoru, oblicz posuw na obrót $ f_n $ podczas wiercenia przy następujących danych: $ v_f = 50 \, \text{mm/min} $, $ n = 1000 \, \text{obr/min} $

Wzór:$$ f_n = \frac{v_f}{n} \, [\text{mm/obr}] $$

A. $ 0{,}1 \, \text{mm/obr} $

B. $ 0{,}05 \, \text{mm/obr} $

C. $ 0{,}2 \, \text{mm/obr} $

D. $ 0{,}3 \, \text{mm/obr} $

Wiele błędnych odpowiedzi może wynikać z nieprawidłowego rozumienia podstawowych zasad obliczania posuwu na obrót. Warto zaznaczyć, że posuw, jako miara przesunięcia narzędzia w czasie, jest silnie uzależniony od prędkości obrotowej oraz prędkości posuwu. Odpowiedzi takie jak 0,1 mm/obr mogą sugerować, że przy wyższej prędkości obrotowej użyto zbyt dużego posuwu, co może prowadzić do uszkodzenia narzędzia ze względu na przegrzanie. Z kolei odpowiedzi 0,2 mm/obr i 0,3 mm/obr są jeszcze bardziej nieadekwatne, ponieważ ich wartości sugerują nadmierne obciążenie narzędzia, co w praktyce prowadziłoby do jego szybkiego zużycia oraz pogorszenia jakości obrabianego otworu. Typowe błędy myślowe w tym kontekście to brak zrozumienia zależności między prędkościami a parametrami obróbczych, a także nieuwzględnienie specyfiki materiału, który jest obrabiany. Dlatego ważne jest, aby przy obliczeniach kierować się rzetelnymi danymi oraz praktykami, które uwzględniają różne czynniki, jak materiał narzędzia, jego geometrię oraz właściwości obrabianego materiału, co może prowadzić do bardziej efektywnych i bezpiecznych procesów produkcyjnych.

Pytanie 10

Który z przedstawionych symboli graficznych jest oznaczeniem zabieraka stałego?

A. A.

B. C.

C. D.

D. B.

Symbol graficzny oznaczony literą A przedstawia zabierak stały, co jest kluczowym elementem w mechanice. Zabieraki stałe są używane w różnorodnych aplikacjach mechanicznych do przenoszenia ruchu obrotowego, dzięki czemu zapewniają niezawodne połączenie między współpracującymi elementami maszyn. Przykładem zastosowania zabieraka stałego jest mechanizm w przekładniach, gdzie umożliwia on transfer momentu obrotowego z wału napędowego do elementów odbiorczych bez ryzyka ich rozłączenia. W rysunkach technicznych i schematach mechanicznych, zabieraki stałe są powszechnie reprezentowane w taki sposób, aby były łatwe do zidentyfikowania dla inżynierów i techników. Dobór odpowiednich symboli graficznych jest istotny zgodnie z normami ISO oraz standardami branżowymi, które określają zasady oznaczania komponentów w dokumentacji technicznej. Znajomość takich symboli jest fundamentalna i pozwala na prawidłowe odczytywanie rysunków technicznych, co jest niezbędne w procesie projektowania i wytwarzania maszyn.

Pytanie 11

Jakie rozwiązanie stosuje się do mocowania frezów piłkowych?

A. trzpienia frezarskiego

B. trzpienia zabierakowego

C. oprawki zaciskowej

D. tulei redukcyjnej

Odpowiedzi 'trzpienia zabierakowego', 'oprawki zaciskowej' oraz 'tulei redukcyjnej' są błędne z kilku powodów. Trzpień zabierakowy, choć jest używany w różnych narzędziach skrawających, nie jest standardowym rozwiązaniem w kontekście mocowania frezów piłkowych. Jego konstrukcja często nie zapewnia wymaganego stopnia stabilności i precyzji, co jest kluczowe w obróbce z użyciem frezów piłkowych. Z kolei oprawki zaciskowe są wykorzystywane w innych typach narzędzi, takich jak wiertła, gdzie potrzebne jest szybkie mocowanie i demontaż. Przy mocowaniu frezów piłkowych, stabilność jest kluczowa, a oprawki zaciskowe mogą nie zapewnić wymaganej sztywności, co wpływa na jakość obróbki. Tuleje redukcyjne służą do dostosowywania średnicy narzędzi do wrzecion obrabiarek, ale same w sobie nie są przeznaczone do mocowania frezów piłkowych. Mogą prowadzić do luzów, co jest niepożądane w precyzyjnej obróbce. Użytkownicy często mylą funkcje tych elementów mocujących, przez co mogą wybierać niewłaściwe rozwiązania, co negatywnie wpływa na efektywność procesów produkcyjnych oraz bezpieczeństwo pracy. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego doboru narzędzi i ich mocowania w procesach obróbczych.

Pytanie 12

Pokazaną na zdjęciu tuleję rozprężną należy zastosować do mocowania

A. głowicy frezarskiej spiralnej.

B. wiertła z chwytem stożkowym.

C. freza tarczowego trzy stronnego.

D. pogłębiacza z chwytem cylindrycznym.

Wybór narzędzi do obróbki skrawaniem wymaga staranności i zrozumienia ich specyfikacji. Stosowanie wiertła z chwytem stożkowym w kontekście tulei rozprężnej jest nieodpowiednie, ponieważ wiertła tego typu wymagają innego systemu mocowania, zazwyczaj dedykowanych uchwytów, które są w stanie zapewnić stabilność i precyzję w procesie wiercenia. Chwyty stożkowe są projektowane w celu zapewnienia samocentrowania i dużej siły mocującej, a ich konstrukcja nie współpracuje z tulejami rozprężnymi. Podobnie, frezy tarczowe trzystronne oraz głowice frezarskie spiralne mają swoje specyficzne wymagania dotyczące mocowania. Te narzędzia zwykle wykorzystują inne typy uchwytów, takie jak mocowania typu ISO lub DIN, które są zgodne z ich geometrią oraz przeznaczeniem. W przypadku użycia tulei rozprężnej do mocowania takich narzędzi, można napotkać problemy związane z ich drganiami, co z kolei prowadzi do obniżenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzia. Dobrze dobrane mocowanie nie tylko wpływa na jakość pracy, ale także na bezpieczeństwo operatora. W praktyce, niewłaściwy dobór narzędzia do metody mocowania jest częstym błędem, który może prowadzić do poważnych konsekwencji w produkcji.

Pytanie 13

Rozwiertak 24H7 z chwytem stożkowym Morse'a o wielkości "2" powinien być zamocowany w oprawce tokarki CNC o rozmiarze stożka "5", wykorzystując poniższy zestaw tulei redukcyjnych:

A. 1/3 i 3/5

B. 2/3 i 3/5

C. 1/3 i 3/4

D. 2/3 i 3/4

Odpowiedź '2/3 i 3/5' jest prawidłowa, ponieważ prawidłowe dopasowanie tulei redukcyjnych jest kluczowe dla stabilności i precyzji narzędzia w trakcie obróbki. Rozwiertak 24H7 z chwytem stożkowym Morse'a o rozmiarze '2' wymaga tulei, które efektywnie zmniejszają średnicę chwycenia do stożka '5'. Tuleje redukcyjne 2/3 i 3/5 są odpowiednie, ponieważ umożliwiają prawidłowe zamocowanie rozwiertaka w oprawce, zabezpieczając go przed drganiami i przesunięciami, które mogłyby prowadzić do uszkodzenia zarówno narzędzia, jak i obrabianego materiału. W praktyce, dobór tulei redukcyjnych powinien opierać się na dokładnych wymiarach oraz specyfikacjach narzędzi, ponieważ niewłaściwie dobrane tuleje mogą prowadzić do nieefektywnej pracy oraz zwiększonego ryzyka uszkodzeń. Standardy ISO, dotyczące narzędzi skrawających, podkreślają znaczenie precyzyjnego dopasowania narzędzi, co jest kluczowe w procesach obróbczych w przemyśle CNC.

Pytanie 14

Jaką funkcję pełni wrzeciono przechwytujące w centrum tokarskim?

A. przenoszenia obrabianego przedmiotu na paletę odbiorczą

B. obrabiania przedmiotów w drugim zamocowaniu

C. mocowania rewolwerowej głowicy narzędziowej

D. podawania surowych komponentów z magazynu do maszyny

Wrzeciono przechwytujące w centrum tokarskim jest kluczowym elementem, który umożliwia obróbkę przedmiotów w drugim zamocowaniu. W praktyce oznacza to, że po dokonaniu wstępnej obróbki detalu, operator może w szybki sposób zamocować go ponownie, co znacząco zwiększa efektywność procesu produkcyjnego. Dzięki zastosowaniu wrzeciona przechwytującego możliwe jest uzyskanie wysokiej precyzji i powtarzalności obróbki, co jest niezwykle istotne w branży przemysłowej, gdzie standartem są tolerancje wymiarowe rzędu mikrometrów. Przykładem zastosowania wrzeciona przechwytującego może być produkcja wałów, które wymagają obróbki złożonej, gdzie najpierw wykonuje się pewne operacje na jednym końcu, a następnie na drugim końcu detalu. Zastosowanie wrzeciona przechwytującego w takich przypadkach pozwala na minimalizację czasów przestojów, co jest zgodne z zasadami lean manufacturing, które dążą do eliminacji marnotrawstwa oraz zwiększenia efektywności procesów produkcyjnych.

Pytanie 15

Aby włączyć tokarkę, niezbędny jest algorytm najeżdżania na punkt odniesienia (bazowy obrabiarki)

A. tarczowej płytowej

B. uniwersalnej kłowej

C. rewolwerowej suportowej

D. sterowanej numerycznie

Odpowiedzi dotyczące tokarek rewolwerowych, uniwersalnych kłowych oraz tarczowych płytowych są nieprawidłowe w kontekście algorytmu najazdu na punkt referencyjny. Tokarki rewolwerowe, mimo że mogą oferować szeroki wachlarz operacji, nie wymagają skomplikowanego algorytmu najazdu, ponieważ ich konstrukcja opiera się na mechanicznym systemie przesuwu narzędzi. W przypadku tokarek uniwersalnych kłowych, konieczność precyzyjnego ustawienia narzędzi jest realizowana w sposób bardziej manualny, co nie podlega algorytmom sterowania jak w przypadku CNC. Natomiast tokarki tarczowe płytowe, które są używane głównie w obróbce płaskich elementów, nie stosują algorytmu najazdu na punkt referencyjny w tak zaawansowany sposób jak tokarki CNC. W każdym z tych przypadków pominięcie algorytmu najazdu może prowadzić do błędów w ustawieniu narzędzi, co wpływa negatywnie na jakość obrabianych elementów oraz zwiększa ryzyko uszkodzenia maszyny. Typowym błędem myślowym jest założenie, że wszystkie tokarki operują na tych samych zasadach, co prowadzi do niewłaściwych wniosków o ich funkcjonalności. Zrozumienie specyfiki każdej z tych maszyn oraz ich procedur obsługowych jest kluczowe dla zapewnienia efektywności i jakości produkcji.

Pytanie 16

Wiertło spiralne z chwytem stożkowym jest zamocowane na tokarkach CNC

A. w uchwycie wiertarskim umieszczonym w pinoli.

B. w oprawie VDI oraz w narzędziowej głowicy.

C. bezpośrednio w pinoli konika.

D. bezpośrednio w narzędziowej głowicy.

Odpowiedź wskazująca na mocowanie wiertła krętego z chwytem stożkowym w oprawce VDI i głowicy narzędziowej jest poprawna, ponieważ system VDI (Verein Deutscher Ingenieure) to standard uznawany w branży dla mocowania narzędzi skrawających. Oprawki VDI zapewniają stabilność, precyzję oraz łatwość wymiany narzędzi, co jest niezwykle istotne w kontekście obróbki CNC. Głowica narzędziowa, w której mocowane jest wiertło, jest projektowana z myślą o optymalizacji procesów obróbczych poprzez zmniejszenie drgań oraz poprawę precyzji wiercenia. Zastosowanie wierteł w oprawkach VDI umożliwia ich szybkie zwalnianie i ponowne mocowanie, co znacznie zwiększa wydajność pracy. W praktyce, wiertła kręte są wykorzystywane do wiercenia otworów w różnych materiałach, a ich prawidłowe mocowanie jest kluczowe dla jakości oraz dokładności wykonanej pracy. Dobrą praktyką w obróbce jest również stosowanie narzędzi zgodnych z odpowiednimi normami, co zapewnia ich dłuższą żywotność oraz efektywność operacyjną.

Pytanie 17

Która z poniższych baz w tokarkach CNC jest określana przez programistę?

A. Punkt odniesienia narzędzia

B. Punkt wymiany narzędzia

C. Baza wrzeciona

D. Baza obrabiarki

Punkt odniesienia narzędzia, baza obrabiarki i baza wrzeciona to koncepcje, które często są mylone z punktem wymiany narzędzia. Punkt odniesienia narzędzia (Tool Reference Point) jest używany do określenia położenia narzędzia względem obrabianego przedmiotu, co jest istotne w kontekście kalibracji i zapewnienia dokładności obróbczej. Ustalamy go na początku procesu, aby maszyna mogła prawidłowo określić, gdzie znajduje się narzędzie przed rozpoczęciem obróbki. Baza obrabiarki odnosi się do całego układu współrzędnych maszyny, który jest ustalony na podstawie konstrukcji i specyfikacji maszyny. W związku z tym, baza obrabiarki jest stała i nie zmienia się w trakcie obróbki, co czyni ją mniej elastyczną w kontekście różnych operacji produkcyjnych. Na koniec, baza wrzeciona (Spindle Base) to punkt odniesienia dla wrzeciona maszyny, który również nie jest zmieniany przez programistów. Jest to istotne w kontekście precyzyjności obróbczej, jednak nie wpływa bezpośrednio na proces wymiany narzędzi. Zrozumienie różnic pomiędzy tymi terminami oraz ich zastosowaniem w praktyce jest kluczowe dla efektywnego programowania maszyn CNC. Typowe błędy myślowe, które prowadzą do pomyłek w tej dziedzinie, obejmują brak zrozumienia koncepcji bazy i punktu odniesienia w kontekście obróbczo-technologicznym, co może prowadzić do nieprawidłowych ustawień i niskiej jakości produkcji.

Pytanie 18

Widoczne na rysunku oznaczenie informuje, że na powierzchni czołowej wałka należy wykonać zabieg

A. gwintowania.

B. rozwiercania.

C. pogłębiania.

D. nawiercania.

Odpowiedź nawiercania jest prawidłowa, ponieważ oznaczenie widoczne na rysunku jest zgodne z normą PN-83/M-02499, która precyzuje wymagania dotyczące zabiegów na obrabianych elementach. Nawiercanie to proces, w którym wykonuje się otwory w materiałach, co jest istotnym etapem w produkcji maszyn i urządzeń. Przykładowo, w przemyśle mechanicznym, nawiercanie jest kluczowe dla przygotowania otworów do montażu śrub, co zapewnia odpowiednią stabilność i wytrzymałość konstrukcji. Wykorzystując odpowiednie narzędzia, takie jak wiertła, operatorzy mogą precyzyjnie wytwarzać otwory o różnych średnicach i głębokościach, co jest niezbędne w wielu zastosowaniach. Ponadto, znajomość norm i oznaczeń stosowanych w obróbce jest niezbędna dla zapewnienia jakości produktów oraz bezpieczeństwa pracy. Zastosowanie właściwych technik nawiercania wpływa na efektywność procesów produkcyjnych oraz minimalizuje ryzyko uszkodzenia materiałów.

Pytanie 19

Jak mocuje się frez piłko?

A. z użyciem tulei redukcyjnej

B. na trzpieniu frezarskim

C. bezpośrednio w wrzecionie frezarki

D. w uchwycie wiertarskim

Mocowanie frezu w uchwycie wiertarskim to raczej kiepski pomysł przy obróbce materiałów, które trzeba skrawać precyzyjnie. Uchwyty wiertarskie są głównie do wierteł, więc nie dają stabilności, która jest kluczowa dla frezów, zwłaszcza piłkowych. Wibracje z uchwytów wiertarskich mogą powodować, że narzędzia szybko się zużywają i jakość obrabianej powierzchni spada. No i mocowanie frezów z użyciem tulei redukcyjnych, chociaż w niektórych przypadkach można to zrobić, to nie jest najlepsze rozwiązanie dla frezów piłkowych. Tuleje mogą wprowadzać luzy, co wpływa na precyzję skrawania. Standardy branżowe jasno pokazują, że lepiej mocować narzędzia na trzpieniach, bo to zapewnia lepszą stabilność i kontrolę nad obróbką. Z doświadczenia mogę powiedzieć, że złe mocowanie narzędzi może uszkodzić zarówno narzędzie, jak i materiał, co później zwiększa koszty i czas realizacji.

Pytanie 20

Zabieg powiercania przedstawiono na rysunku oznaczonym literą

A. B.

B. D.

C. C.

D. A.

Wybór odpowiedzi, która nie dotycząca właściwego powiercania, może się brać z niepełnego pojęcia o obróbce skrawaniem. Jeśli wybrałeś rysunki A, C lub D, to zobacz, że narzędzia do nich mogą nie mieć odpowiednich kształtów ani właściwości do skrawania. Narzędzie w kształcie litery V jest specyficzne dla powiercania, więc brak go w innych odpowiedziach może prowadzić do pomyłek. Tak naprawdę inne techniki, jak frezowanie czy wiercenie, używają narzędzi o różnych kształtach, dlatego te odpowiedzi nie są dobre w tym pytaniu. Często ludzie mylą cechy powiercania z innymi procesami, co źle wpływa na wnioski. Każda metoda obróbcza ma swoje własne właściwości, więc warto znać ich różnice i specyfikę. Bez dobrej wiedzy o narzędziach skrawających można łatwo się pomylić przy wyborze właściwego narzędzia do zadania.

Pytanie 21

Średnicę podziałową gwintu zewnętrznego można określić przy pomocy

A. mikrometru talerzykowego

B. suwmiarki modułowej z precyzerem

C. średnicówki mikrometrycznej z przedłużaczem

D. mikrometru i trzech wałeczków

Wybór mikrometru talerzykowego do pomiaru średnicy podziałowej gwintu zewnętrznego nie jest właściwy. Mikrometr talerzykowy jest narzędziem przeznaczonym do pomiaru grubości i średnic przedmiotów, lecz nie jest dostosowany do pomiarów gwintów, które wymagają bardziej złożonej analizy geometrycznej. Użycie mikrometru talerzykowego może prowadzić do pomyłek związanych z niewłaściwym odczytem wyników, ponieważ konstrukcja gwintu nie jest jednorodna, a jego kształt wymaga pomiaru w co najmniej trzech punktach w celu uzyskania dokładnych danych. Również śrenicówka mikrometryczna z przedłużaczem, mimo że jest narzędziem precyzyjnym, nie jest przeznaczona do pomiaru gwintów zewnętrznych, co może skutkować błędami pomiarowymi w interpretacji wyników. Użycie suwmiarki modułowej z precyzerem, choć może wydawać się sensowne, nie oferuje odpowiedniej dokładności potrzebnej do pomiaru średnicy podziałowej gwintu, zwłaszcza w przypadku gwintów drobnozwojowych. Tego rodzaju narzędzia mogą nie być wystarczająco precyzyjne, co prowadzi do błędnych wniosków i późniejszych problemów w produkcji lub montażu elementów. W kontekście standardów pomiarowych oraz dobrych praktyk inżynieryjnych, kluczowe jest stosowanie narzędzi, które są zgodne z wymaganiami danej aplikacji, co w przypadku gwintów zewnętrznych wskazuje jednoznacznie na mikrometr i trzy wałeczki.

Pytanie 22

Informację o wartości promienia narzędzia wieloostrzowego noża tokarskiego należy umieścić w

A. programie głównym.

B. cyklu stałym.

C. podprogramie.

D. korektorze narzędzia.

Odpowiedzi związane z podprogramem, programem głównym oraz cyklem stałym wskazują na pewne nieporozumienia dotyczące funkcji i zastosowania tych elementów w kontekście obróbki skrawaniem. Podprogram to część większego programu, która może być wywoływana w różnych miejscach, a jego głównym celem jest optymalizacja kodu oraz uproszczenie jego modyfikacji. Jednak nie ma on bezpośredniego związku z precyzyjnym pomiarem promienia narzędzia, który jest kluczowy dla prawidłowego ustawienia parametrów obróbczych. Program główny to z kolei kod, który kontroluje całkowity proces obróbczy, lecz nie zawiera detali dotyczących konkretnej wartości promienia narzędzia. Cykl stały odnosi się do zestawu operacji, które są wykonywane w stały sposób, ale również nie dotyczy bezpośrednio kwestii pomiarów narzędzi. Typowym błędem myślowym jest mylenie funkcji korektora narzędzia z tymi elementami, co prowadzi do przekonania, że można zaniedbać precyzyjne pomiary promieni przy użyciu narzędzi. Prawidłowe podejście do obróbki wymaga wyraźnego zrozumienia roli każdego z tych elementów i ich wpływu na finalną jakość produktu oraz efektywność całego procesu obróbczego.

Pytanie 23

Przedstawiony symbol graficzny jest oznaczeniem tolerancji

A. walcowości.

B. bicia promieniowego.

C. współosiowości.

D. symetrii.

Odpowiedzi "bicia promieniowego", "walcowości" oraz "symetrii" są nieprawidłowe, ponieważ każda z tych koncepcji odnosi się do odmiennych aspektów tolerancji i wymagań projektowych. Bicie promieniowe dotyczy różnicy między promieniem elementu a jego rzeczywistym wymiarem, co jest istotne w kontekście oceny prawidłowości formy geometrycznej. Wspomniana tolerancja jest kluczowa w takich zastosowaniach jak produkcja osi, gdzie małe odchylenia mogą prowadzić do poważnych problemów z działaniem mechanizmu. Z kolei walcowość odnosi się do tego, w jakim stopniu element walcowy zachowuje równomierność swojego kształtu na długości, co jest ważne w kontekście elementów takich jak tuleje czy wały napędowe. Tolerancje walcowości pomagają zminimalizować tarcie i zużycie, co jest kluczowe w wielu zastosowaniach inżynieryjnych. Natomiast symetria związana jest z równomiernym rozmieszczeniem elementów względem osi centralnej, co jest istotne w przypadku konstrukcji, które muszą być estetyczne oraz funkcjonalne. Błędy w ocenie tych pojęć mogą prowadzić do niewłaściwego zaprojektowania komponentów, co wpływa na ich wydajność i trwałość. Warto zatem zwrócić szczególną uwagę na znaczenie i zastosowanie konkretnych typów tolerancji w rysunku technicznym.

Pytanie 24

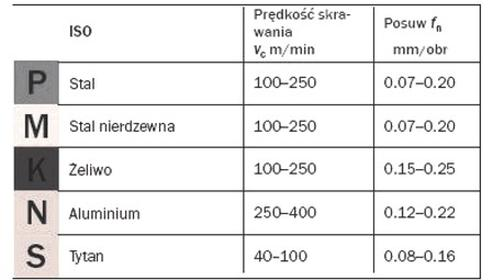

Dobierz prędkość skrawania oraz posuw do obróbki żeliwa, wykorzystując dane zapisane w przedstawionej tabeli.

A. vc = 250 m/min, fn = 0,08 mm/obr

B. vc = 300 m/min, fn = 0,15 mm/obr

C. vc = 100 m/min, fn = 0,07 mm/obr

D. vc = 150 m/min, fn = 0,2 mm/obr

Wybór niepoprawnych parametrów skrawania, jak np. prędkość vc = 100 m/min czy vc = 300 m/min, a także niewłaściwy posuw, może prowadzić do wielu problemów w procesie obróbcym. Prędkość skrawania 100 m/min jest na dolnej granicy, co może skutkować nieefektywnym usuwaniem materiału i wydłużeniem czasu realizacji zadania. Prędkość 300 m/min natomiast, choć teoretycznie może wydawać się atrakcyjna, w przypadku żeliwa jest zdecydowanie zbyt wysoka, co może prowadzić do znacznego przegrzania narzędzia, uszkodzeń, a nawet jego przedwczesnego zużycia. Wysokie prędkości skrawania są typowo stosowane w obróbce materiałów twardych, podczas gdy żeliwo, ze względu na swoją kruchość, wymaga bardziej umiarkowanych parametrów. Posuw 0,07 mm/obr jest również problematyczny, ponieważ jest zbyt niski, co może prowadzić do nadmiernego zużycia narzędzia oraz nieoptymalnej jakości powierzchni obrabianej. Na przykład, zbyt mały posuw w połączeniu z nieodpowiednią prędkością skrawania może skutkować powstawaniem niepożądanych zadziorów oraz niedoskonałości na powierzchni obrabianego przedmiotu. Warto pamiętać, że dobór parametrów skrawania powinien być oparty na tabelach oraz zaleceniach producentów narzędzi, a także na doświadczeniu operatów maszyn. Dlatego tak ważne jest, aby nie tylko znać teoretyczne wartości, ale także rozumieć praktyczne aspekty ich zastosowania.

Pytanie 25

Zużyte chłodziwo w postaci emulsji wodno-olejowej można

A. stosować do obróbki cieplno-chemicznej elementów metalowych

B. przechowywać tymczasowo w wyznaczonym miejscu, do chwili przekazania firmie zajmującej się utylizacją

C. użyć jako środek do konserwacji prowadnic w obrabiarkach konwencjonalnych

D. przelać przez gęste sito i wykorzystywać do konserwacji narzędzi pomiarowych

Propozycje takie jak przelanie zużytego chłodziwa przez gęste sito czy jego wykorzystanie do konserwacji narzędzi pomiarowych świadczą o nieznajomości podstawowych zasad dotyczących obróbki i recyklingu odpadów. Pierwsza z tych idei jest niebezpieczna, gdyż może prowadzić do zanieczyszczenia sprzętu i dalszego rozprzestrzenienia substancji szkodliwych. Chłodziwa, które już straciły swoje właściwości, powinny być traktowane jako odpady niebezpieczne, których użycie w celu konserwacji narzędzi pomiarowych nie tylko nie jest zgodne z przepisami, ale może również zagrażać bezpieczeństwu pracy. Z kolei umieszczanie zużytego chłodziwa w obrabiarkach konwencjonalnych, z zamiarem jego ponownego wykorzystania, ignoruje fakt, że emulsje te często zawierają zanieczyszczenia i substancje chemiczne, które mogą negatywnie wpłynąć na jakość obrabianego materiału oraz na działanie maszyn. Przy stosowaniu takich praktyk można doprowadzić do poważnych uszkodzeń maszyn, co z kolei generuje dodatkowe koszty napraw oraz przestojów produkcyjnych. Ostatecznie, niewłaściwe postępowanie z odpadami może prowadzić do naruszenia przepisów prawa, co wiąże się z sankcjami i karami dla przedsiębiorstw. Aby uniknąć tych pułapek, kluczowe jest przestrzeganie standardów dotyczących gospodarki odpadami oraz regularne szkolenie pracowników w zakresie bezpiecznego i efektywnego zarządzania odpadami niebezpiecznymi.

Pytanie 26

Jakie zastosowanie ma czujnik zegarowy?

A. weryfikacja kształtu geometrycznego elementu

B. określanie chropowatości

C. mierzenie kąta

D. powiększanie obrazu niewielkich obiektów

Czujnik zegarowy nie może być wykorzystywany do pomiaru kąta, ponieważ jego konstrukcja i zasada działania są dostosowane do pomiarów liniowych. Kąt można mierzyć przy użyciu specjalistycznych narzędzi takich jak kątówki czy goniometry, które są zaprojektowane do tego celu. Zastosowanie czujnika zegarowego do pomiaru chropowatości również nie jest właściwe, ponieważ chropowatość powierzchni mierzy się przy użyciu profilometrów, które są w stanie określić mikro- i makrogeometryczne aspekty powierzchni. Często można spotkać się z błędnym przekonaniem, że czujnik zegarowy może pełnić rolę powiększalnika obrazu małych przedmiotów, jednak nie jest to jego funkcja - do tego celu służą mikroskopy czy lupy optyczne. W praktyce, pomylenie tych narzędzi prowadzi do niedokładnych pomiarów i potencjalnych błędów w procesach produkcyjnych. Właściwe zrozumienie zastosowania różnych narzędzi pomiarowych jest kluczowe w inżynierii, a nieprawidłowe ich użycie może prowadzić do niezgodności wytwarzanych produktów z wymaganiami normatywnymi.

Pytanie 27

Miejsce na każdej osi ruchu, które jest ściśle określone przez wyłączniki krańcowe, nosi nazwę

A. zerowy

B. ustawienia

C. odniesienia

D. referencyjny

Odpowiedzi "zerowy", "ustawienia" oraz "odniesienia" są związane z różnymi koncepcjami, które nie oddają właściwego znaczenia punktowi, o którym mowa w pytaniu. Termin "zerowy" sugeruje, że jest to punkt początkowy, ale w kontekście automatyki, punkt zerowy nie zawsze jest punktem referencyjnym, ponieważ może on nie być precyzyjnie zdefiniowany w kontekście całego ruchu. Z drugiej strony, "ustawienia" odnosi się bardziej do parametrów konfiguracyjnych, które mogą być zmienne w zależności od sytuacji, a nie do stałych punktów w przestrzeni. Wreszcie, termin "odniesienia" jest zbyt ogólny, ponieważ nie wskazuje na konkretne punkty, które są używane jako standardowe miejsca dla pomiarów i regulacji. W praktyce, brak precyzyjnie zdefiniowanych punktów referencyjnych może prowadzić do błędów w procesach automatyzacyjnych, w tym do niewłaściwych ruchów maszyn, co może stwarzać zagrożenie dla bezpieczeństwa. Kluczowym jest, aby w systemach automatyki stosować dobrze zdefiniowane punkty referencyjne, zgodnie z normami branżowymi, aby zapewnić stabilność i efektywność operacji.

Pytanie 28

Wybierz odpowiedni materiał narzędziowy do obróbki części z żeliwa i staliwa na podstawie tabeli.

Nazwa materiału narzędziowegoBarwaObrabiane materiały
Węglik krzemu czarny 98Cczarnażeliwa utwardzone i szare, węgliki spiekane, metale kolorowe, tworzywa sztuczne, skóra i guma
Węglik krzemu zielony 99Cciemnozielonastale szybkotnące, stale narzędziowe, węgliki spiekane, ceramika
Elektrokorund zwykły 95Aszaroniebieska lub brązowastale węglowe C< 0,5%; staliwa, żeliwa ciągliwe; metale nieżelazne
Elektrokorund mikrokrystaliczny Cubitron SGniebieskastale nierdzewne, stopy tytanu, chromu oraz niklu

A. Węglik krzemu zielony 99C

B. Elektrokorund mikrokrystaliczny Cubitron SG

C. Elektrokorund zwykły 95A

D. Węglik krzemu czarny 98C

Wybór niewłaściwych materiałów narzędziowych do obróbki części wykonanych z żeliwa i staliwa może prowadzić do poważnych problemów w procesie produkcyjnym. Przykładowo, węglik krzemu zielony 99C oraz czarny 98C są materiałami przeznaczonymi do obróbki bardziej miękkich lub kruchych materiałów, takich jak ceramika czy niektóre kompozyty, a ich zastosowanie w kontekście żeliwa i staliwa nie jest uzasadnione. W rezultacie, użycie tych materiałów może skutkować szybszym zużyciem narzędzi, a także niezadowalającą jakością obrabianych powierzchni. Z kolei elektrokorund mikrokrystaliczny Cubitron SG, mimo swoich zalet w obróbce stali nierdzewnych, nie nadaje się do żeliwa, ponieważ jego twardość oraz struktura nie są dostosowane do specyficznych warunków obróbczych tego materiału. Typowym błędem w myśleniu może być przekonanie, że wszystkie materiały ścierne o wysokiej twardości nadają się do każdego rodzaju materiału. Kluczowe jest zrozumienie, że każdy materiał posiada swoje własne właściwości fizyczne i chemiczne, które determinują jego zastosowanie. Dobór właściwego materiału narzędziowego jest zatem niezbędny, aby zapewnić efektywność obróbki oraz jakość finalnego produktu, co jest zgodne z najlepszymi praktykami inżynierskimi.

Pytanie 29

Jaki sposób obróbki przedstawiono na rysunku?

A. Toczenie.

B. Frezowanie.

C. Szlifowanie.

D. Wiercenie.

Wybór błędnej odpowiedzi mógł wynikać z pomylenia różnych procesów obróbczych, które mają swoje unikalne cechy. Na przykład, frezowanie to proces, gdzie materiał jest usuwany przez narzędzia wieloostrzowe, co pozwala na formowanie bardziej skomplikowanych kształtów. Dlatego frezowanie jest lepsze do obróbki konturów, a szlifowanie służy bardziej do uzyskania gładkich powierzchni. Z kolei wiercenie skupia się na robieniu otworów w materiałach, co też nie ma nic wspólnego z szlifowaniem. Toczenie polega na obracaniu materiału wokół osi, co także różni się od szlifowania. Tak więc wybór jednej z tych metod może prowadzić do nieporozumień dotyczących ich zastosowania. Często popełniane błędy to przypisywanie cech narzędzi do niewłaściwych procesów i niepełne rozumienie celów tych technik. Wiedza o różnicach między tymi metodami jest naprawdę ważna, żeby skutecznie planować obróbkę.

Pytanie 30

Przedstawiony symbol graficzny jest oznaczeniem punktu

A. zerowego materiału.

B. wymiany narzędzia.

C. referencyjnego obrabiarki.

D. maszynowego układu współrzędnych.

Wybór odpowiedzi o maszynowym układzie współrzędnych, wymianie narzędzi czy zerowym materiale nie zgadza się z tym, co ten symbol naprawdę oznacza. Punkty w układzie współrzędnych są ważne do określenia pozycji, ale nie wystarczą do wyznaczenia punktu bazowego dla obróbki. Wymiana narzędzia to zmiana narzędzi w maszynie i raczej nie ma to nic wspólnego z punktem referencyjnym, a także może wprowadzać w błąd, kiedy ustawiamy maszynę przed pracą. Zerowy materiał? No, w kontekście CNC nie ma to sensu, bo to nie jest żadna znana praktyka inżynieryjna. Operatorzy często mylą te pojęcia, co prowadzi do błędów w programowaniu i ustawieniu maszyn. Zrozumienie punktu referencyjnego jest super ważne dla precyzyjnej obróbki, bo niejasności mogą prowadzić do dużych strat materiałów i obniżenia efektywności w produkcji. W przemyśle trzeba trzymać się norm i praktyk, które dokładnie definiują te pojęcia, żeby uniknąć pomyłek i zapewnić dobrą jakość wykonania.

Pytanie 31

Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?

A. M04

B. M05

C. M08

D. M09

Wybór innych funkcji pomocniczych, takich jak M04, M05 czy M09, nie jest związany z włączeniem podawania chłodziwa, co może prowadzić do nieporozumień w zakresie ich zastosowania. M04 odpowiada za włączenie obrotów narzędzia w kierunku przeciwnym do ruchu wskazówek zegara, co jest istotne w kontekście obróbki materiałów, ale nie wpływa na proces chłodzenia. M05 z kolei włącza zatrzymanie obrotów narzędzia, co również nie ma związku z podawaniem chłodziwa. Funkcja M09 z kolei odpowiada za zatrzymanie podawania chłodziwa, co jest przeciwieństwem funkcji M08. Często zdarza się, że operatorzy mylą te funkcje, co może prowadzić do nieprawidłowego przebiegu procesu obróbczego, a w konsekwencji do uszkodzenia narzędzi skrawających oraz gorszej jakości obrabianych detali. Niezrozumienie funkcji M04, M05 i M09 oraz ich wpływu na cały proces obróbczy może skutkować nieefektywnym zarządzaniem operacjami skrawania, co z kolei wpływa na zwiększenie kosztów produkcji oraz czasów przestoju maszyn. Właściwa interpretacja funkcji pomocniczych w programowaniu CNC jest kluczowa dla zapewnienia efektywności i jakości procesów obróbczych, dlatego zaleca się dogłębne zapoznanie się z dokumentacją techniczną oraz standardami stosowanymi w danej branży.

Pytanie 32

Na rysunku frezarki CNC - punkt odniesienia narzędzia oznaczono literą

A. A.

B. B.

C. C.

D. D.

Wybór odpowiedzi A, B lub D wskazuje na pewne nieporozumienia dotyczące działania frezarek CNC oraz szczególnej roli punktu odniesienia narzędzia. Odpowiedź A, która nie odnosi się do oznaczenia punktu odniesienia, może sugerować brak zrozumienia dla kluczowych elementów związanych z ustalaniem pozycji narzędzia. W kontekście frezowania, każdy detal w obróbce wymaga precyzyjnego zdefiniowania pozycji narzędzia względem obrabianego materiału. Odpowiedź B, sugerująca, że punkt odniesienia narzędzia jest oznaczony inną literą, może wskazywać na błędne założenie, że punkt odniesienia to kwestia dowolności oznaczeń, podczas gdy w rzeczywistości każdy producent maszyn CNC może stosować różne standardy, ale punkt odniesienia zawsze jest fundamentalny dla obróbki. Odpowiedź D również nie odnosi się do rzeczywistego oznaczenia na rysunku, co pokazuje brak umiejętności interpretacji dokumentacji technicznej. W praktyce, niepoprawne ustalenie punktu odniesienia narzędzia może prowadzić do znacznych błędów w obróbce, co w efekcie przekłada się na straty materiałowe i czasowe. Prawidłowe zrozumienie oznaczeń oraz ich konsekwencji w procesie produkcyjnym jest niezbędne dla każdej osoby pracującej z maszynami CNC, ponieważ umiejętność ta jest fundamentem dla zapewnienia precyzji i jakości produkcji.

Pytanie 33

Przedstawiony symbol graficzny jest oznaczeniem podpory

A. wahliwej.

B. samonastawnej.

C. regulowanej.

D. ruchomej.

Wybór innej odpowiedzi pokazuje, że masz jakieś nieporozumienia co do klasyfikacji podpór w konstrukcjach. Odpowiedź o podporze ruchomej jest myląca - te podpory często są związane z konstrukcjami, które mogą się poruszać, co nie pasuje do podpór samonastawnych. W praktyce podpory ruchome są używane tam, gdzie potrzebne są przemieszczania w różnych kierunkach, a to nie pasuje do tego, jak działają podpory samonastawne. Podpory regulowane z kolei mogą zmieniać swoje wymiary czy pozycję, co także nie odnosi się do podpór samonastawnych, które zostają w miejscu. A co do wahliwych podpór, to są one bardziej skomplikowane i mają inne zadania związane z przenoszeniem momentów gnących. Dlatego warto zrozumieć różnice między tymi typami podpór, bo błędny wybór może prowadzić do poważnych problemów z stabilnością i efektywnością całej konstrukcji.

Pytanie 34

Na rysunku przedstawiono symbol graficzny będący oznaczeniem punktu

A. zerowego obrabiarki.

B. odniesienia narzędzia.

C. referencyjnego.

D. wymiany narzędzia.

Wybór niepoprawnych odpowiedzi wskazuje na pewne nieporozumienia dotyczące terminologii i funkcji symboli graficznych w kontekście obróbki CNC. Odpowiedzi takie jak "wymiany narzędzia" czy "referencyjnego" sugerują, że symbol ten może być mylony z oznaczeniami używanymi w innych kontekstach, jednak istotą punktu odniesienia narzędzia jest jego kluczowa rola w lokalizacji narzędzia względem obrabianego materiału. Oznaczenie "zerowe obrabiarki" może prowadzić do błędnego rozumienia, ponieważ chociaż takie oznaczenie rzeczywiście istnieje, odnosi się do innego aspektu ustawienia maszyny, nie do samego narzędzia. W praktyce, poprawne zrozumienie różnicy pomiędzy tymi terminami jest kluczowe dla efektywnej pracy w środowisku obróbczy. Użytkownicy mogą wpaść w pułapkę utożsamiania symboli z innymi funkcjami, co prowadzi do nieprawidłowego ustawienia maszyny i potencjalnych błędów w obróbce. Dlatego tak ważne jest, aby wnikliwie analizować każdy symbol i rozumieć jego zastosowanie w kontekście technicznym. Zastosowanie odpowiednich standardów, takich jak ISO 14649, może pomóc w klarownym definiowaniu symboli i ich funkcji w dokumentacji technicznej, co jest niezbędne dla profesjonalnego podejścia w branży obróbczej.

Pytanie 35

Jaką wartość ma posuw wiertła w mm/min przy danych parametrach: prędkość skrawania v_c = 30 m/min, średnica wiertła D = 10 mm, posuw na obrót f_o = 0,1 mm/obrót? Należy przyjąć, że π = 3

A. 10 mm/min

B. 1 mm/min

C. 1000 mm/min

D. 100 mm/min

Jak widzę, błędne odpowiedzi często się biorą z niezrozumienia, jak prędkość skrawania ma się do średnicy narzędzia i posuwu. Na przykład, wybierając 10 mm/min, można pomyśleć, że to prostsze, ale w rzeczywistości to za mało, co prowadzi do nieefektywności narzędzi. Z kolei 1 mm/min to tak mały posuw, że narzędzie może się szybko przegrzewać i psuć, co jest całkowicie wbrew zasadom obróbczo. Odpowiedź 1000 mm/min wygląda na zbyt dużo, co grozi uszkodzeniem materiału przez nadmierne ciepło i ciśnienie. Rozumienie tych obliczeń w praktyce jest kluczowe, bo wpływa na to, jakie parametry skrawania dobieramy, a to przekłada się na jakość i efektywność naszej produkcji. W przemyśle widać, że źle dobrany posuw może prowadzić do deformacji materiałów i problemów technologicznych, co zwiększa koszty i przestoje.

Pytanie 36

Oblicz głębokość skrawania a_p, przy zakładanej wydajności skrawania Q= 100 cm3/min, podczas obróbki zgrubnej wałka na tokarce uniwersalnej dla następujących parametrów:

Q – ilość usuniętego materiału 100 cm³/min

v_c – prędkość skrawania 100 m/min

f_n – posuw na obrót 0,5 mm/obr

a_p =

Qv_c × f_n

A. ap = 5 mm

B. ap = 10 mm

C. ap = 2 mm

D. ap = 1 mm

Wybór niewłaściwej głębokości skrawania, na przykład wartości 1 mm, 5 mm lub 10 mm, wynika z braku zrozumienia związku między wydajnością skrawania a parametrami procesu obróbczej. Głębokość skrawania ap ma kluczowe znaczenie dla wydajności oraz jakości obróbki. W przypadku wyboru 1 mm, można odnieść wrażenie, że jest to zbyt mała wartość, co prowadzi do nieefektywnego usuwania materiału. Z kolei 5 mm i 10 mm mogą być postrzegane jako zbyt duże, co z kolei zwiększa ryzyko uszkodzenia narzędzi oraz nadmiernego obciążenia maszyny. Przy zbyt dużej głębokości, mogą również wystąpić problemy związane z jakością powierzchni obrabianego elementu, co jest sprzeczne z zasadami dobrej praktyki inżynieryjnej, które zalecają dostosowywanie głębokości skrawania do specyfikacji materiałów oraz charakterystyki maszyny. Istotne jest, aby nie tylko znać wartości teoretyczne, lecz również umieć je właściwie zastosować w praktyce, uwzględniając czynniki takie jak prędkość skrawania, rodzaj narzędzia oraz rodzaj obrabianego materiału. Niezrozumienie tych powiązań prowadzi do błędnych wyborów, które mogą skutkować nieefektywnością i zwiększonymi kosztami produkcji.

Pytanie 37

Symbol graficzny będący oznaczeniem punktu zerowego obrabiarki, przedstawia rysunek

A. C.

B. D.

C. A.

D. B.

Wydaje mi się, że wybór innej odpowiedzi niż B mógł wynikać z pewnego nieporozumienia co do tego, jak ważny jest punkt zerowy w obróbce. Jeśli zaznaczysz coś innego, to może to wprowadzać w błąd, bo nie wszystkie symbole pełnią tę samą rolę. Punkty odniesienia są naprawdę kluczowe, a błędne symbole mogą prowadzić do zamieszania w wymiarach, co później skutkuje problemami w produkcji. Pamiętaj, że w rysunku technicznym każdy symbol ma swoje konkretne znaczenie, ustalone, żeby uniknąć pomyłek. Na przykład, są inne symbole, które dotyczą tolerancji wymiarowych czy typów powierzchni, ale to już inna sprawa. Często ludzie mylą symbol punktu zerowego z innymi, co może spowodować sporo zamieszania. Dlatego ważne jest, by znać te zasady, bo każdy błąd w pomiarze może skończyć się dodatkowymi kosztami i opóźnieniami.

Pytanie 38

Jakie oprzyrządowanie jest stosowane do toczenia wałów o dużej długości?

A. długie łoże tokarki

B. uchwyt i kieł

C. podtrzymka

D. uchwyt specjalny

Analizując inne dostępne odpowiedzi, można zauważyć, że uchwyt specjalny jest narzędziem wykorzystywanym do mocowania przedmiotów o nietypowych kształtach, jednak nie jest on wystarczający do toczenia długich wałów, ponieważ jego funkcja ogranicza się do stabilizacji obrabianego elementu w ramach uchwytu tokarskiego. Uchwyty nie są zaprojektowane do wsparcia wałów podczas ich obróbki, co może prowadzić do niepożądanych drgań i problemów z dokładnością. Uchwyt oraz kieł, choć teoretycznie mogą współpracować, to jednak kieł, będący elementem podporowym, sam w sobie nie zapewnia wystarczającej stabilizacji, zwłaszcza w przypadku dłuższych elementów, które wymagają odpowiedniego podparcia na całej długości. Podobnie, długie łoże tokarki to konstrukcja, która jest niezbędna do zapewnienia odpowiedniej długości obróbczej, ale nie pełni funkcji podtrzymującej wał. W rzeczywistości, łoże tokarki jest jedynie podstawą dla montażu narzędzi, ale nie wpływa bezpośrednio na wsparcie obrabianego elementu. Błędem myślowym jest zatem utożsamianie stabilności obróbczej z obecnością uchwytów czy łoża, gdyż najważniejszym elementem pod względem podparcia podczas toczenia długich wałów pozostaje właśnie podtrzymka, której rola jest kluczowa dla zachowania precyzji i jakości obróbki.

Pytanie 39

Którą obrabiarkę skrawającą przedstawiono na rysunku?

A. Gilotynę do prętów.

B. Piłę ramową.

C. Gwinciarkę stołową.

D. Nakiełczarkę.

Wybór innej odpowiedzi zamiast piły ramowej wskazuje na pewne niedopatrzenie w zrozumieniu funkcji oraz konstrukcji różnych obrabiarek skrawających. Gwinciarka stołowa, która jest jednym z typów obrabiarek, jest przeznaczona do gwintowania otworów, co różni się znacząco od funkcji cięcia, jaką pełni piła ramowa. Nakiełczarka, z kolei, służy do wykonywania rowków na wałkach lub tulejach, co również nie jest zgodne z obrazem piły ramowej, której zadaniem jest cięcie. Gilotyna do prętów jest urządzeniem, które znajduje zastosowanie w cięciu prętów metalowych, jednak ze względu na swoją specyfikę, ma zupełnie inną budowę i zasady działania niż piła ramowa. Typowe błędy myślowe, prowadzące do takich niepoprawnych wniosków, mogą obejmować mylenie funkcji i zastosowań obrabiarek, co jest istotnym zagadnieniem w obróbce materiałów. Zrozumienie różnic między tymi maszynami jest kluczowe dla prawidłowego wyboru narzędzia w procesach produkcyjnych oraz dla zapewnienia wysokiej jakości i efektywności wykonywanych prac. Warto zatem zgłębić temat i poznać specyfikacje oraz zastosowania poszczególnych typów obrabiarek, aby uniknąć podobnych pomyłek w przyszłości.

Pytanie 40

Który fragment programu sterującego realizuje zabieg nawiercania otworu 2 w części przedstawionej na rysunku?

A. C.

B. B.

C. A.

D. D.

Wybór błędnej odpowiedzi może być wynikiem kilku typowych błędów myślowych związanych z interpretacją rysunków technicznych oraz programów sterujących. Często zdarza się, że osoby analizujące rysunki koncentrują się na ogólnym wyglądzie części, a nie zwracają uwagi na szczegółowe oznaczenia. W przypadku nawiercania, kluczowe jest zrozumienie, że każdy otwór na rysunku ma przypisany unikalny identyfikator, co ułatwia śledzenie procesu produkcyjnego. Ignorowanie tego aspektu może prowadzić do poważnych błędów, takich jak nieprawidłowe umiejscowienie otworów, co w konsekwencji wpływa na jakość i bezpieczeństwo gotowego produktu. Dodatkowo, brak znajomości procedur związanych z programowaniem maszyn CNC może prowadzić do nieprawidłowego wyboru fragmentów kodu odpowiadającego za realizację konkretnych zadań obróbczych. W branży inżynieryjnej, przestrzeganie standardów takich jak ISO 9001, dotyczących zarządzania jakością, może znacząco zredukować ryzyko wystąpienia tych błędów. Kluczowe jest także szkolenie operatorów i inżynierów w zakresie odczytywania rysunków oraz programowania maszyn, co pomoże w uniknięciu pomyłek i poprawi efektywność produkcji.
