Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.05 - Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych
Data rozpoczęcia: 26 maja 2026 20:06
Data zakończenia: 26 maja 2026 20:17

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Specyfikacja techniczna elementu wchodzącego w skład instalacji elektrycznej informuje, że rezystancja uzwojenia pierwotnego wynosi 3 Ohm, natomiast uzwojenia wtórnego 70 Ohm. Co to za element?

A. Cewka zapłonowa

B. Świeca zapłonowa

C. Czujnik temperatury

D. Czujnik ciśnienia paliwa

Odpowiedzi takie jak czujnik ciśnienia paliwa, świeca zapłonowa oraz czujnik temperatury są elementami układów elektronicznych w pojazdach, ale nie odpowiadają podanym wartościom rezystancji. Czujnik ciśnienia paliwa nie generuje wysokiego napięcia ani nie ma uzwojeń, a jego działanie opiera się na pomiarze ciśnienia w układzie paliwowym, co nie ma związku z rezystancjami uzwojeń. Świeca zapłonowa, mimo że jest kluczowym elementem układu zapłonowego, nie ma właściwości indukcyjnych i jej rezystancja nie jest mierzona w ten sposób; zamiast tego, świeca zapłonowa działa jako punkt zapłonu, gdzie wysokie napięcie generowane przez cewkę zapłonową przeskakuje przez gapę w elektrodach. Czujnik temperatury również nie ma rezystancji uzwojeń, a jego działanie opiera się na zmianach oporu elektrycznego materiału w zależności od temperatury, co jest zupełnie innym zjawiskiem. Te błędne odpowiedzi wynikają z mylnego zrozumienia funkcji i budowy elementów elektronicznych w pojazdach. Ważne jest, aby rozróżniać różne komponenty oraz ich specyfikacje techniczne, co pozwala na właściwe diagnozowanie problemów i zapewnienie skuteczności napraw oraz konserwacji systemów elektrycznych w samochodach.

Pytanie 2

Jaki rodzaj łożyska przedstawiono na rysunku?

A. Igiełkowe.

B. Baryłkowe,

C. Kulkowe.

D. Stożkowe.

Odpowiedź "łożysko kulkowe" jest prawidłowa, ponieważ na rysunku przedstawiono łożysko, które składa się z dwóch pierścieni oraz kul umieszczonych pomiędzy nimi. Ta charakterystyczna budowa świadczy o tym, że jest to łożysko kulkowe, które jest powszechnie stosowane w różnych aplikacjach inżynieryjnych ze względu na swoją wszechstronność i efektywność. Łożyska kulkowe są zdolne do przenoszenia obciążeń promieniowych oraz mają ograniczoną zdolność do przenoszenia obciążeń osiowych, co czyni je idealnym rozwiązaniem w silnikach, przekładniach i innych mechanizmach, gdzie występują siły działające w różnych kierunkach. W praktyce, łożyska kulkowe są szeroko stosowane w pojazdach, maszynach przemysłowych oraz w sprzęcie gospodarstwa domowego. Dodatkowo, zgodnie z normami ISO, łożyska kulkowe muszą spełniać określone standardy jakości, co zapewnia ich długotrwałość oraz niezawodność. Wiedza na temat budowy i zastosowania łożysk kulkowych jest kluczowa dla inżynierów zajmujących się projektowaniem i optymalizacją systemów mechanicznych.

Pytanie 3

Oznaczenie na alternatorze: 14V, 90A wskazuje

A. najniższe zdolności produkcyjne prądu

B. maksymalne natężenie prądu dla akumulatora

C. najmniejszy prąd wzbudzenia

D. sprawność alternatora

Zrozumienie oznaczeń alternatora jest kluczowe dla właściwej interpretacji jego specyfikacji. Wiele osób może błędnie zinterpretować zapis 14V, 90A, myląc jego znaczenie z innymi parametrami. Przykładowo, nieodpowiednie zrozumienie mocy alternatora może prowadzić do założenia, że 90A odnosi się do minimalnego natężenia prądu na akumulatorze. W rzeczywistości alternator służy do dostarczania prądu, a jego wydajność jest mierzona w kategoriach maksymalnej wartości prądu, jaką może wygenerować. Innym częstym błędem jest przekonanie, że 14V odzwierciedla minimalne możliwości wytwórcze prądu. Napięcie 14V to typowe napięcie robocze dla alternatorów w pojazdach, ale nie oznacza to, że jest to dolna granica wydajności; to raczej wartość optymalna dla ładowania akumulatora. Ponadto, mylenie prądu wzbudzenia z całkowitą wydajnością alternatora prowadzi do nieporozumień dotyczących jego funkcji. Prąd wzbudzenia jest niezbędny do wytworzenia pola magnetycznego w alternatorze, ale nie jest bezpośrednio związany z jego maksymalną mocą. Dlatego ważne jest, aby zrozumieć, że każdy z tych parametrów ma swoje specyficzne znaczenie i nie powinno się ich mylić. Prawidłowe zrozumienie tych pojęć pozwala na lepsze dobieranie komponentów oraz ich efektywne wykorzystanie, co jest kluczowe dla zapewnienia niezawodności systemu elektrycznego w pojeździe.

Pytanie 4

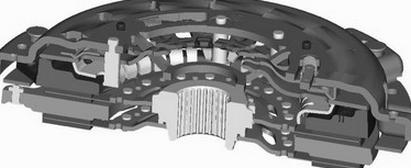

Na zdjęciu pokazano

A. przekładnię główną.

B. sprzęgło.

C. mechanizm różnicowy.

D. przekładnię kierowniczą.

Sprzęgło jest kluczowym elementem w układzie przeniesienia napędu w pojazdach mechanicznych, odpowiedzialnym za łączenie i rozłączanie momentu obrotowego z silnika do skrzyni biegów. Na zdjęciu widoczna jest typowa tarcza sprzęgłowa, która składa się z okładzin ciernych oraz sprężyn dociskowych, co jednoznacznie identyfikuje ten element jako sprzęgło. W praktyce, sprzęgło jest niezbędne do płynnej zmiany biegów i umożliwia zatrzymanie pojazdu bez wyłączania silnika, co jest istotne w ruchu miejskim oraz podczas manewrowania. Zgodnie z normami branżowymi, sprzęgła stosowane w nowoczesnych pojazdach powinny charakteryzować się wysoką wydajnością przekazywania momentu obrotowego oraz długą żywotnością, co jest kluczowe dla zapewnienia bezpieczeństwa i komfortu jazdy. Dodatkowo, regularna konserwacja oraz kontrola stanu sprzęgła mogą znacząco wpłynąć na jego prawidłowe działanie, co jest zgodne z najlepszymi praktykami w zakresie utrzymania pojazdów.

Pytanie 5

Aby zmierzyć wielkość luzu na zamku pierścienia tłokowego, jaki przyrząd należy zastosować?

A. szczelinomierz

B. suwmiarka

C. czujnik zegarowy

D. mikrometr

Szczelinomierz jest narzędziem pomiarowym służącym do dokładnego pomiaru luzów i szczelin, co czyni go idealnym do sprawdzania wielkości luzu na zamku pierścienia tłokowego. Praktyczne zastosowanie szczelinomierza polega na wprowadzeniu odpowiednich blaszek pomiarowych w szczelinę, co pozwala na precyzyjne określenie jej wielkości. W branży motoryzacyjnej i mechanicznej, w której tolerancje muszą być ściśle przestrzegane, użycie szczelinomierza jest standardem dobrych praktyk. Umożliwia on również pomiar szczelin w trudnodostępnych miejscach, gdzie inne narzędzia mogłyby być niewystarczające. Aby zapewnić optymalną wydajność silnika, ważne jest, aby luz między pierścionkami a cylindrem był odpowiedni. Przykładowo, zbyt mały luz może prowadzić do zatarcia silnika, natomiast zbyt duży luz może skutkować utratą ciśnienia sprężania. Dlatego stosowanie szczelinomierza w takich zastosowaniach jest kluczowe dla bezpieczeństwa i efektywności pracy silników.

Pytanie 6

Działanie stetoskopu opiera się na zjawisku

A. akustycznym

B. hydraulicznych

C. grawitacyjnym

D. elektrycznym

Działanie stetoskopu opiera się na zjawisku akustycznym, które jest kluczowe dla analizy dźwięków wydobywających się z ciała pacjenta. Stetoskop, poprzez swoje membrany i rurki, jest w stanie wykrywać i wzmacniać dźwięki, takie jak tonacja serca czy szmery oddechowe. Zjawisko akustyczne oznacza, że dźwięki są falami, które rozprzestrzeniają się w medium – w tym przypadku w powietrzu. Dzięki zastosowaniu stetoskopu lekarze mogą dokładnie osłuchiwać pacjentów, co jest nieodłącznym elementem diagnostyki medycznej. Przykładowo, osłuchiwanie bicia serca pozwala na wykrycie arytmii czy szmerów, które mogą wskazywać na problemy z zastawkami serca. Warto zaznaczyć, że w praktyce medycznej stosuje się różne typy stetoskopów, w tym elektroniczne, które jeszcze bardziej zwiększają czułość i jakość słyszalnych dźwięków. Stetoskop jest zatem nie tylko narzędziem, ale i nieocenionym wsparciem w diagnozowaniu i monitorowaniu stanu zdrowia pacjentów, zgodnym z najlepszymi praktykami w medycynie.

Pytanie 7

Aby zmierzyć odległość między elektrodami świecy zapłonowej, należy zastosować

A. mikrometr do średnic.

B. suwmiarkę.

C. wzorcową płytkę.

D. szczelinomierz.

Szczelinomierz to narzędzie pomiarowe, które jest idealnie przystosowane do pomiaru przerwy między elektrodami świecy zapłonowej. Dzięki swojej budowie, szczelinomierz pozwala na dokładne określenie wymiaru szczeliny, co jest kluczowe dla prawidłowego funkcjonowania świecy zapłonowej. Utrzymanie odpowiedniej przerwy między elektrodami jest istotne, ponieważ wpływa na efektywność zapłonu mieszanki paliwowej, co z kolei przekłada się na osiągi silnika oraz jego oszczędność paliwa. Zbyt mała przerwa może prowadzić do niepełnego spalania i zwiększonej emisji spalin, natomiast zbyt duża może skutkować trudnościami w uruchomieniu silnika oraz niestabilną pracą. Użycie szczelinomierza, zwłaszcza w kontekście regularnych przeglądów i konserwacji, jest zgodne z najlepszymi praktykami w branży motoryzacyjnej. Przykładowo, podczas wymiany świec zapłonowych warto sprawdzić ich przerwę, aby upewnić się, że silnik będzie pracował optymalnie.

Pytanie 8

Pokazany na rysunku kąt β nazywany jest kątem

A. pochylenia koła jezdnego.

B. pochylenia sworznia zwrotnicy.

C. rozbieżności koła jezdnego.

D. zbieżności koła jezdnego.

Kąt β, przedstawiony na rysunku, jest istotnym elementem geometrii zawieszenia pojazdu, a jego poprawna identyfikacja jako kąta pochylenia sworznia zwrotnicy jest kluczowa dla zrozumienia stabilności prowadzenia. Pochylenie sworznia zwrotnicy, definiowane jako kąt między osią sworznia a linią pionową, ma ogromny wpływ na zachowanie pojazdu podczas manewrów, szczególnie w zakrętach. Przykładowo, odpowiednie ustawienie tego kąta może poprawić kontakt kół z nawierzchnią oraz zwiększyć stabilność i komfort jazdy. Dobrze dobrany kąt pochylenia sworznia zwrotnicy wpływa na reakcję pojazdu na kierowanie i poprawia zachowanie dynamiczne, co jest kluczowe w sportach motorowych, gdzie precyzyjne prowadzenie ma krytyczne znaczenie. W praktyce, inżynierowie motoryzacyjni stosują określone normy dotyczące ustawień geometrii zawieszenia, aby zapewnić optymalne parametry jezdne, co jest zgodne z wytycznymi organizacji takich jak SAE (Society of Automotive Engineers).

Pytanie 9

Jakie urządzenie wykorzystuje się do pomiaru ciśnienia sprężania w silniku?

A. manometr

B. stroboskop

C. oscyloskop

D. stetoskop

Manometr jest narzędziem służącym do pomiaru ciśnienia, które jest kluczowe w diagnostyce silników spalinowych. W przypadku badania ciśnienia sprężania silnika, manometr umożliwia precyzyjny pomiar ciśnienia w cylindrach, co pozwala na ocenę stanu uszczelek zaworów oraz pierścieni tłokowych. Pomiar ten jest istotny, ponieważ niskie ciśnienie sprężania może wskazywać na zużycie silnika lub uszkodzenia, co może prowadzić do spadku mocy i zwiększonego zużycia paliwa. W praktyce, manometr umieszcza się w gnieździe świecy zapłonowej i uruchamia się silnik, aby uzyskać wynik pomiaru. W branży motoryzacyjnej, regularne sprawdzanie ciśnienia sprężania jest zalecane jako część rutynowych przeglądów, co jest zgodne z dobrymi praktykami diagnostyki silników. Przykładem zastosowania manometru może być diagnoza problemów z silnikiem w warsztatach samochodowych, gdzie mechanicy stosują ten przyrząd do identyfikacji usterki i planowania napraw. Wiedza o ciśnieniu sprężania jest również kluczowa dla entuzjastów motoryzacji, którzy dbają o osiągi swoich pojazdów.

Pytanie 10

Common rail to system zasilania silnika o zapłonie

A. samoczynnym

B. iskrowym z wtryskiem wielopunktowym

C. iskrowym z wtryskiem jednopunktowym

D. iskrowym

System common rail to nowoczesny układ zasilania silników diesla, który pozwala na precyzyjne dawkowanie paliwa i optymalizację procesu spalania. W przeciwieństwie do tradycyjnych systemów wtryskowych, common rail umożliwia wielokrotne wtryski paliwa w trakcie jednego cyklu pracy silnika, co prowadzi do większej efektywności oraz redukcji emisji szkodliwych substancji. W silnikach z zapłonem samoczynnym, takich jak silniki diesla, paliwo jest wtryskiwane pod wysokim ciśnieniem do komory spalania, gdzie samoczynnie zapala się w wyniku wysokiej temperatury. Ten system jest szczególnie korzystny w kontekście spełniania norm emisji spalin, takich jak Euro 6, ponieważ pozwala na lepsze wymieszanie paliwa z powietrzem, co prowadzi do bardziej kompletnych procesów spalania. Przykładem zastosowania systemu common rail są nowoczesne samochody osobowe i ciężarowe, które zyskują na wydajności i ekonomice paliwowej.

Pytanie 11

Na rysunku przedstawiono wał korbowy rzędowego silnika

A. czterocylindrowego.

B. dwucylindrowego.

C. trzy cylindrowego.

D. pięciocylindrowego.

Twoja odpowiedź jest poprawna, ponieważ wał korbowy przedstawiony na rysunku rzeczywiście pochodzi z silnika dwucylindrowego. W analizowanym przypadku, liczba wykorbieni odpowiada liczbie cylindrów w silniku; w tym przypadku mamy dwa wykorbienia, co wyraźnie wskazuje na silnik dwucylindrowy. Dodatkowo, trzy czopy główne to standardowa konfiguracja dla tego typu silników, co zwiększa ich stabilność i równowagę. Silniki dwucylindrowe znajdują zastosowanie w lekkich pojazdach, skuterach oraz maszynach przemysłowych, gdzie ich kompaktowa konstrukcja i niski ciężar są niezwykle istotne. Znajomość konstrukcji i działania takich silników jest kluczowa w kontekście projektowania układów napędowych oraz optymalizacji ich wydajności, co jest istotne dla inżynierów zajmujących się motoryzacją i mechaniką.

Pytanie 12

Podczas wymiany uszkodzonego wałka sprzęgłowego stwierdzono luz osiowy jego łożyska wynoszący 1,175 mm. Podkładka regulacyjna, którą należy dobrać na podstawie danych z tabeli, będzie miała grubość

Luz osiowy łożyska (mm)	Grubość podkładki regulacyjnej (mm)	Luz osiowy łożyska (mm)	Grubość podkładki regulacyjnej (mm)
0,750 - 0,774	0,725	1,150 - 1,174	1,125
0,775 - 0,799	0,750	1,175 - 1,199	1,150
0,800 - 0,824	0,775	1,200 - 1,224	1,175
0,825 - 0,849	0,800	1,225 - 1,249	1,200
0,850 - 0,874	0,825	1,250 - 1,274	1,225
0,875 - 0,899	0,850	1,275 - 1,299	1,250
0,900 - 0,924	0,875	1,300 - 1,324	1,275
0,925 - 0,949	0,900	1,325 - 1,349	1,300
0,950 - 0,974	0,925	1,350 - 1,374	1,325
0,975 - 0,999	0,950	1,375 - 1,399	1,350
1,000 - 1,024	0,975	1,400 - 1,424	1,375
1,025 - 1,049	1,000	1,425 - 1,449	1,400
1,050 - 1,074	1,025	1,450 - 1,474	1,425
1,075 - 1,099	1,050	1,475 - 1,499	1,450
1,100 - 1,124	1,075	1,500 - 1,524	1,475
1,125 - 1,149	1,100	1,525 - 1,549	1,500

A. 1,150 mm

B. 1,775-1,799 mm

C. 1,175 mm

D. 1,200-1,224 mm

Odpowiedź 1,150 mm jest prawidłowa, ponieważ zgodnie z danymi z tabeli, luz osiowy łożyska wynoszący 1,175 mm wskazuje na potrzebę użycia podkładki regulacyjnej o grubości 1,150 mm. W praktyce, dobór odpowiedniej grubości podkładki jest kluczowy dla zapewnienia właściwego działania mechanizmu. Niewłaściwie dobrana podkładka może prowadzić do nadmiernych luzów lub wręcz zablokowania ruchu, co może powodować uszkodzenie wałka lub łożyska. W przemyśle stosuje się różne standardy, aby określić odpowiednie grubości podkładek w zależności od wymagań konstrukcyjnych. Użycie podkładki o grubości 1,150 mm w tym przypadku jest zgodne z najlepszymi praktykami, które sugerują, aby zawsze dobierać elementy zgodnie z rzeczywistymi wartościami luzów, aby zapewnić długotrwałą i efektywną pracę maszyn.

Pytanie 13

Z rejonu mostu napędowego dochodzi do uciążliwego hałasu, który wzrasta podczas pokonywania zakrętów. Który z poniższych elementów może być jego przyczyną?

A. Mechanizm różnicowy

B. Półoś napędowa

C. Łożysko piasty koła

D. Przekładnia główna

Mechanizm różnicowy jest kluczowym elementem układu napędowego, którego główną funkcją jest umożliwienie różnicy prędkości obrotowej kół na osi podczas pokonywania zakrętów. Podczas jazdy w zakrętach, zewnętrzne koło pokonuje dłuższą drogę, co powoduje, że jego prędkość jest wyższa niż prędkość koła wewnętrznego. Jeśli mechanizm różnicowy nie funkcjonuje prawidłowo, może dochodzić do nadmiernego hałasu, który jest wynikiem niewłaściwego luzu lub uszkodzenia wewnętrznych zębatek. W praktyce, regularne sprawdzanie i konserwacja mechanizmu różnicowego, zgodnie z zaleceniami producenta, a także reagowanie na wszelkie niepokojące dźwięki, mogą zapobiec poważniejszym uszkodzeniom oraz zwiększyć bezpieczeństwo jazdy. Dobrą praktyką jest również wykonywanie przeglądów stanu oleju w mechanizmie różnicowym, aby zapewnić odpowiednie smarowanie i uniknąć nadmiernego zużycia elementów.

Pytanie 14

Aby odczytać i zinterpretować błędy zapisane w pamięci sterownika silnika, należy wykorzystać

A. multimetr

B. klucz serwisowy

C. czytnik kodów błędów

D. komputerowy zestaw diagnostyczny

Czytnik kodów błędów, multimetr oraz klucz serwisowy to narzędzia, które mogą być użyteczne w diagnostyce, ale nie zastępują pełnoprawnego komputerowego zestawu diagnostycznego. Czytnik kodów błędów to urządzenie, które pozwala jedynie na odczyt podstawowych kodów błędów zapisanych w pamięci sterownika. Niemniej jednak, nie oferuje on zaawansowanych funkcji, takich jak monitorowanie parametrów w czasie rzeczywistym, co jest kluczowe dla skutecznej analizy pracy silnika. Z kolei multimetr jest narzędziem do pomiaru napięcia, prądu i oporu, co czyni go przydatnym w diagnozowaniu problemów z elektryką pojazdu, ale nie jest on w stanie zidentyfikować wszystkich problemów związanych z elektroniką silnika. Klucz serwisowy, natomiast, jest używany głównie do resetowania systemów po dokonaniu napraw i nie ma zdolności do diagnostyki błędów. Przy korzystaniu z tych narzędzi często można napotkać problem z ograniczeniami ich funkcjonalności, co może prowadzić do nieprawidłowych diagnoz. Właściwa diagnostyka wymaga całościowego podejścia i wykorzystania odpowiednich narzędzi, co podkreśla znaczenie komputerowego zestawu diagnostycznego w praktyce.

Pytanie 15

Po przeprowadzeniu próby olejowej wynik pomiaru ciśnienia sprężania uległ znacznemu zwiększeniu, co może świadczyć

A. o niewłaściwej regulacji zaworów

B. o zużyciu gniazd zaworowych

C. o uszkodzeniu uszczelki pod głowicą

D. o zużyciu pierścieni tłokowych

Odpowiedź wskazująca na zużycie pierścieni tłokowych jest prawidłowa, ponieważ podczas próby olejowej, która ma na celu ocenę stanu uszczelnienia w silniku, zauważalny wzrost ciśnienia sprężania może świadczyć o niewłaściwym uszczelnieniu w obrębie tłoków. Pierścienie tłokowe mają za zadanie utrzymać ciśnienie wewnątrz cylindrów, minimalizując przecieki gazów do skrzyni korbowej. Kiedy pierścienie zaczynają się zużywać, ich zdolność do uszczelniania maleje, co prowadzi do obniżenia ciśnienia sprężania. Zastosowanie próby olejowej, polegającej na wprowadzeniu oleju do cylindrów, może skutkować podwyższeniem ciśnienia sprężania, co z kolei sugeruje, że problem tkwi w pierścieniach tłokowych. Dobrą praktyką w diagnostyce silników spalinowych jest regularne przeprowadzanie takich prób, aby wcześniejsze wykryć potencjalne problemy z uszczelnieniem cylindra i podjąć odpowiednie działania naprawcze, zanim doprowadzą one do poważniejszych uszkodzeń silnika.

Pytanie 16

Jakie są proporcje składników szkodliwych obecnych w spalinach w prawidłowo funkcjonującym silniku ZI?

A. około 5%

B. około 1%

C. więcej niż 5%

D. maksymalnie 0,3%

Odpowiedzi sugerujące wartości wyższe niż 1% dla zawartości szkodliwych składników w spalinach silnika ZI są błędne z punktu widzenia aktualnych standardów emisyjnych oraz założeń technicznych dotyczących nowoczesnych silników. Wartości takie jak 5% czy nawet powyżej 5% nie tylko przekraczają granice ustanowione przez regulacje, ale także nie odzwierciedlają rzeczywistej wydajności nowoczesnych rozwiązań w zakresie kontroli emisji. W rzeczywistości rozwój technologii, takich jak systemy recyrkulacji spalin (EGR) czy katalizatory trójdrożne, mają na celu redukcję tych szkodliwych emisji do minimum. W przypadku silników ZI, w warunkach normalnej pracy, emisje tlenku węgla, węglowodorów i tlenków azotu są ściśle kontrolowane, co sprawia, że odpowiedzi wskazujące na 5% są niezgodne z rzeczywistością. Ponadto, zrozumienie zasad funkcjonowania silników oraz ich wpływu na jakość powietrza jest kluczowe dla inżynierów i projektantów, którzy dążą do optymalizacji procesów spalania. Zbyt wysokie wartości emisji mogą również prowadzić do problemów z przestrzeganiem przepisów i norm, co może skutkować finansowymi karami oraz negatywnym wpływem na reputację producenta. Dlatego kluczowe jest, aby uczestnicy szkoleń oraz testów online mieli świadomość tych różnic i potrafili poprawnie interpretować dane dotyczące emisji spalin.

Pytanie 17

W zamieszczonej tabeli wpisuje się informacje dotyczące pomiaru

Rodzaj czopów	Numer kolejny czopa	Pomiary
Główne	1*	A
		B
		owalność
Korbowodowe	1*	A
		B
		owalność
*Powtórz rubrykę tyle razy, ile jest czopów.

A. wału korbowego.

B. wałka rozrządu.

C. cylindrów silnika.

D. korbowodu.

Odpowiedź 'wał korbowego' jest jak najbardziej na miejscu. W tabeli, którą analizowałeś, są kolumny związane z pomiarami i właściwościami wału, jak 'Rodzaj czopów', 'Numer czopa', 'Pomiary', a także 'owalność' i 'stożkowość'. Wał korbowy jest super ważny w silniku, bo zamienia ruch tłoków w ruch obrotowy. Musisz pamiętać, że owalność i stożkowość tych czopów muszą być w odpowiednich granicach, żeby silnik działał prawidłowo. Jeśli te parametry są poza normą, to mogą się dziać różne nieprzyjemności, jak drgania czy uszkodzenia silnika. W praktyce te pomiary robi się podczas serwisowania silników, żeby sprawdzić, czy wał jest w dobrym stanie. Używa się do tego mikrometrów czy suwmierek, co jest zgodne z normami branżowymi, jak np. ISO. Trzymanie się tych standardów jest mega ważne, jeśli chcesz, żeby silnik działał długo i bezawaryjnie.

Pytanie 18

Refraktometr stosowany w motoryzacji nie nadaje się do wykonania pomiaru

A. temperatury wrzenia płynu hamulcowego

B. gęstości elektrolitu w akumulatorze

C. temperatury krzepnięcia płynu do spryskiwacza

D. temperatury krzepnięcia płynu chłodzącego

Pomiar temperatury zamarzania płynu do spryskiwacza, gęstości elektrolitu akumulatora oraz temperatury zamarzania płynu chłodzącego są zadaniami, które mogą być wykonane przy użyciu refraktometru, jednakże nie są one w pełni reprezentatywne dla zastosowań w kontekście płynu hamulcowego. Płyn do spryskiwaczy, na przykład, jest zwykle wodnym roztworem z dodatkiem alkoholu i substancji chemicznych, co sprawia, że jego temperatura zamarzania można skutecznie zmierzyć refraktometrem, ponieważ zmierzony indeks załamania światła w tym przypadku zmienia się w zależności od zawartości składników w roztworze. Gęstość elektrolitu akumulatora również może być ustalona na podstawie zmiany współczynnika refrakcji, co jest standardową praktyką w diagnostyce akumulatorów. Z kolei temperatura zamarzania płynu chłodzącego, który często zawiera glikol etylenowy, również podlega pomiarowi z użyciem refraktometru, co jest powszechne w serwisach samochodowych. Warto zauważyć, że powszechne myślenie, że refraktometr jest narzędziem uniwersalnym do pomiaru wszystkich właściwości fizycznych cieczy w motoryzacji, może prowadzić do błędnych wniosków. Dlatego kluczowe jest zrozumienie, że różne substancje wymagają różnych metod pomiarowych, a w przypadku płynu hamulcowego, ze względu na jego specyfikę i wymagania bezpieczeństwa, konieczne jest stosowanie odpowiednich narzędzi i procedur. Pomocne może być zapoznanie się z dokumentacją producenta i standardami branżowymi, które precyzują metody oceny jakości płynów hamulcowych, aby uniknąć zagrożeń związanych z niewłaściwym pomiarem.

Pytanie 19

Suwmiarka, która służy do pomiaru zębów kół w pompach olejowych, nosi nazwę suwmiarka

A. modułowa

B. elektroniczna

C. uniwersalna

D. noniuszowa

Suwmiarka modułowa jest narzędziem pomiarowym, które jest idealnie przystosowane do precyzyjnego pomiaru zębów kół pompy olejowej. Jej konstrukcja umożliwia pomiar w różnych miejscach z dużą dokładnością, co jest kluczowe w przypadku komponentów silnikowych i hydraulicznych. Suwmiarki modułowe charakteryzują się wymiennymi końcówkami pomiarowymi, co pozwala na dostosowanie narzędzia do specyficznych wymagań pomiarowych. Dzięki temu można dokładnie zmierzyć zarówno wysokość zębów, jak i ich szerokość. W praktyce, przy pomiarach kół zębatych, ważne jest, aby uzyskane wyniki były zgodne z normami PN-EN ISO, które określają wymogi dotyczące precyzji pomiarów w inżynierii mechanicznej. Suwmiarka modułowa jest również często stosowana w warsztatach mechanicznych oraz w przemyśle, gdzie kontrola jakości komponentów jest niezbędna do zapewnienia ich prawidłowego funkcjonowania.

Pytanie 20

Jaki łączny koszt poniesiemy na wymianę świec zapłonowych w pojeździe z silnikiem sześciocylindrowym, jeśli cena jednej świecy wynosi 20,00 zł, a wymiana powinna zająć 45 minut, przy stawce jednego roboczogodziny równiej 120,00 zł?

A. 240,00 zł

B. 170,00 zł

C. 120,00 zł

D. 210,00 zł

Całkowity koszt wymiany świec zapłonowych w samochodzie z silnikiem sześciocylindrowym wynosi 210,00 zł, co jest wynikiem dokładnego obliczenia zarówno kosztu materiałów, jak i robocizny. Koszt jednej świecy zapłonowej wynosi 20,00 zł, a w silniku sześciocylindrowym potrzeba sześciu świec, co daje 20,00 zł x 6 = 120,00 zł za same świece. Dodatkowo, czas wymiany świec szacowany na 45 minut obliczamy w kontekście stawki robocizny. Ponieważ 45 minut to 0,75 godziny, koszt robocizny wynosi 120,00 zł (stawka za godzinę) x 0,75 = 90,00 zł. Zatem całkowity koszt wymiany świec zapłonowych to 120,00 zł (świece) + 90,00 zł (robocizna) = 210,00 zł. W kontekście praktycznym, regularna wymiana świec zapłonowych jest kluczowa dla utrzymania efektywności silnika, co wpływa na jego wydajność i zużycie paliwa. Zgodnie z zaleceniami producentów, wymianę świec należy przeprowadzać co określoną liczbę kilometrów lub co pewien czas, co przyczynia się do dłuższej żywotności silnika.

Pytanie 21

Pierwsza cyfra w oznaczeniu "9.8" widocznym na śrubach wskazuje

A. moment dokręcenia 90 Nm

B. klasę wytrzymałości, która określa wytrzymałość na rozciąganie równą 900 N/mm2

C. kod producenta

D. klasę wytrzymałości, która definiuje stosunek granicy plastyczności do wytrzymałości wynoszący 90 N/mm2

Wybierając odpowiedzi, które nie dotyczą wytrzymałości na rozciąganie, można popełnić kilka kluczowych błędów. Odpowiedzi wskazujące na klasę wytrzymałości z granicą plastyczności 90 N/mm2 błędnie interpretują oznaczenia, ponieważ nie są one zgodne z rzeczywistymi standardami klasyfikacji. Klasa wytrzymałości 9.8 jednoznacznie odnosi się do wytrzymałości na rozciąganie wynoszącej 900 N/mm2, a nie do granicy plastyczności. Moment dokręcenia 90 Nm z kolei jest związany z praktyką montażu, a nie z klasyfikacją materiału, co wyraźnie wskazuje na brak zrozumienia różnicy między parametrami mechanicznymi a wymaganiami montażowymi. Dodatkowo, twierdzenie, że '9.8' to kod producenta, jest mylne, ponieważ oznaczenia te są ustandaryzowane i nie są indywidualnymi kodami. W przemyśle, znajomość klasy wytrzymałości śrub jest kluczowa dla zapewnienia bezpieczeństwa konstrukcji, a niepoprawne interpretacje mogą prowadzić do niewłaściwego doboru komponentów, co w konsekwencji może zagrażać całym projektom inżynieryjnym.

Pytanie 22

W hydraulicznej instalacji sterowania sprzęgłem znajduje się

A. olej ATF 220

B. olej silnikowy

C. płyn hamulcowy

D. płyn R134a

Wybór oleju silnikowego jako medium w hydraulicznych układach sterowania sprzęgłem jest błędny z kilku powodów. Po pierwsze, olej silnikowy nie spełnia wymagań dotyczących właściwości fizycznych i chemicznych, które są niezbędne w hydraulice. Posiada on inne charakterystyki lepkości, co może prowadzić do niewłaściwego działania układu i obniżenia efektywności przekazywania siły. Na przykład, przy niskich temperaturach olej silnikowy może gęstnieć, co skutkuje opóźnieniem w reakcji układu, a w skrajnych przypadkach może prowadzić do zacięcia się. Ponadto, olej silnikowy nie wykazuje odporności na wysoką temperaturę i może szybko ulegać degradacji. W kontekście płynu R134a, którym jest czynnik chłodniczy używany w układach klimatyzacji, jego zastosowanie w hydraulice sprzęgła jest całkowicie nieadekwatne. R134a nie jest płynem, który mógłby przenosić siłę mechaniczną. Dlatego wybór tego płynu prowadzi do niewłaściwego działania układu. Wreszcie, olej ATF 220, przeznaczony do przekładni automatycznych, również nie jest odpowiedni. Choć posiada lepsze właściwości niż olej silnikowy, jest zaprojektowany z myślą o zupełnie innych zastosowaniach, co czyni go niewłaściwym wyborem w systemach hydraulicznych sprzęgła. W przypadku układów hydraulicznych, kluczowe jest stosowanie płynów, które są zgodne z normami i standardami, zapewniającymi ich optymalne działanie.

Pytanie 23

Jakiej wielkości nie można określić, korzystając z metody pomiaru bezpośredniego?

A. Objętości cylindra

B. Średnicy sworznia tłokowego

C. Średnicy tłoka

D. Grubości pierścienia

Objętości cylindra nie można zmierzyć metodą pomiaru bezpośredniego, ponieważ wymaga ona zastosowania bardziej skomplikowanych technik obliczeniowych. Objętość cylindryczna zależy od jego wymiarów, takich jak średnica i wysokość, ale sama w sobie nie jest wymiarem, który można bezpośrednio zmierzyć. W praktyce pomiar objętości często przeprowadza się za pomocą metod pośrednich, takich jak wypełnienie cylindra cieczą czy gazem, a następnie obliczenie objętości na podstawie zmierzonych wartości. W branży inżynieryjnej i mechanicznej standardem jest stosowanie równań matematycznych, takich jak V = πr²h, gdzie V to objętość, r to promień podstawy, a h to wysokość. Przykłady zastosowań obejmują projektowanie silników spalinowych, gdzie precyzyjne obliczenia objętości cylindrów są kluczowe dla efektywności silnika oraz jego wydajności.

Pytanie 24

Optymalna grubość powłoki lakierniczej na elementach karoserii pojazdu to około

A. 0,1 mm

B. 0,01 mm

C. 250 µm

D. 150 µm

Ludzie często mylą się co do grubości lakieru, przez niejasności w jednostkach i standardach. Na przykład grubość 0,01 mm, co jest tylko 10 µm, to zdecydowanie za mało na ochronę nadwozia. Taki cienki lakier nie spełnia wymagań i może szybko się niszczyć przez różne chemikalia czy warunki pogodowe. Z drugiej strony grubość 250 µm, czyli 0,25 mm, jest zbyt gruba, co może prowadzić do pęknięć i złuszczania. Co do 0,1 mm, czyli 100 µm, to też nie jest w normie, bo jest poniżej zalecanej grubości, co znacząco obniża odporność lakieru. W przemyśle, jak w produkcji samochodów, producenci mają swoje procedury kontrolne, żeby mieć pewność, że grubość powłok jest w porządku, co jest kluczowe dla jakości i trwałości pojazdów. Zrozumienie tej kwestii to naprawdę ważna sprawa, jeśli ktoś zajmuje się naprawą aut, bo źle zrobiona powłoka może potem sporo kosztować.

Pytanie 25

Przejazd autem przez płytę kontrolną w stacji diagnostycznej pozwala na dokonanie pomiaru

A. pochylenia koła jezdnego

B. zbieżności całkowitej

C. kąta pochylenia sworznia zwrotnicy

D. kąta wyprzedzenia sworznia zwrotnicy

Jak wiesz, jazda po płycie pomiarowej w stacji kontroli jest mega ważna dla sprawdzenia, jak dobrze ustawione są koła. Zbieżność całkowita to różnica w kącie kół przednich i to naprawdę wpływa na to, jak jedzie auto. Kiedy zbieżność jest źle ustawiona, opony szybciej się zużywają, auto gorzej się prowadzi, a paliwa idzie więcej. Na przykład, jeżeli zbieżność jest ujemna, to może się zdarzyć, że koła będą się ze sobą stykać, co jest niebezpieczne. Producent zawsze zaleca, żeby kontrolować te ustawienia regularnie, a szczególnie po wymianie opon czy naprawie zawieszenia. Dzięki tym pomiarom można wydłużyć życie opon i układu kierowniczego, co w dłuższej perspektywie się na pewno opłaca.

Pytanie 26

Głównym celem smaru używanego w piastach kół tylnych jest przede wszystkim

A. utrzymanie w dobrym stanie elementów piasty

B. odprowadzanie nadmiaru ciepła

C. zmniejszenie współczynnika tarcia

D. uzupełnienie wolnych przestrzeni

Smar w piastach kół tylnych odgrywa kluczową rolę w zmniejszaniu współczynnika tarcia, co jest niezwykle istotne dla zapewnienia płynności ruchu oraz wydajności układu. Gdy elementy mechaniczne poruszają się względem siebie, generują tarcie, które może prowadzić do zużycia komponentów oraz obniżenia efektywności energetycznej. Zastosowanie odpowiedniego smaru, który ma niską lepkość, pozwala na zmniejszenie tego tarcia, co z kolei przekłada się na lepsze osiągi pojazdu. Przykładem może być zastosowanie smarów litowych w piastach, które nie tylko redukują tarcie, ale także chronią przed korozją oraz zanieczyszczeniami. W branży motoryzacyjnej stosuje się także smary zgodne z normami ASTM i ISO, co zapewnia ich wysoką jakość i efektywność. Oprócz zapewnienia efektywności mechanicznej, zmniejszenie tarcia wpływa także na oszczędność paliwa, co jest niezmiernie ważne w kontekście zrównoważonego rozwoju i ochrony środowiska. Dlatego właściwy dobór smaru oraz jego regularna wymiana są kluczowe dla długowieczności i bezawaryjności układów napędowych.

Pytanie 27

Przekładnia ślimakowo-kulkowa wykorzystywana jest w systemie

A. zawieszenia

B. napędowym

C. kierowniczym

D. hamulcowym

Przekładnia ślimakowo-kulkowa jest szczególnie wykorzystywana w układach kierowniczych ze względu na swoją zdolność do precyzyjnego przenoszenia ruchu oraz zapewnienia odpowiedniego momentu obrotowego. Działa na zasadzie ślimaka i kulki, co pozwala na płynne przejście ruchu obrotowego na liniowy. Taki mechanizm jest kluczowy w systemach kierowniczych, gdzie precyzja i kontrola są niezbędne dla bezpieczeństwa pojazdu. Przykładem zastosowania przekładni ślimakowo-kulkowej jest układ kierowniczy w samochodach sportowych, gdzie wymagana jest szybsza i bardziej responsywna reakcja na ruchy kierownicy. Ponadto, przekładnie te są często wykorzystywane w nowoczesnych układach kierowniczych z napędem elektrycznym, co zwiększa ich znaczenie w kontekście współczesnych technologii motoryzacyjnych. W branży motoryzacyjnej standardem jest dążenie do minimalizacji luzów w układzie kierowniczym, a przekładnia ślimakowo-kulkowa, dzięki swojej konstrukcji, efektywnie spełnia te wymagania.

Pytanie 28

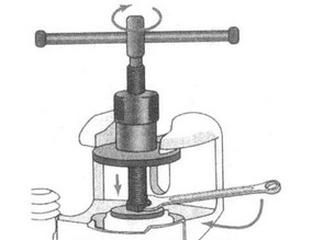

Na zamieszczonym rysunku wykonywana jest czynność

A. wciskania tłoczka w zacisku hamulcowym.

B. demontażu klocków hamulcowych.

C. odpowietrzania układu hamulcowego.

D. regulacji luzu w układzie hamulcowym.

Odpowiedź numer 2 jest poprawna, ponieważ na zdjęciu widoczne jest narzędzie specjalistyczne, które służy do wciskania tłoczka w zacisku hamulcowym. W trakcie wymiany klocków hamulcowych, gdy zużyte klocki są usuwane, tłoczek w zacisku hamulcowym powinien zostać cofnięty, aby umożliwić zamontowanie nowych, grubszych klocków. Narzędzie to pozwala na równomierne i kontrolowane wciskanie tłoczka, co jest kluczowe, aby uniknąć uszkodzenia układu hamulcowego. Praktyka ta jest zgodna z zaleceniami producentów samochodów i standardami bezpieczeństwa w branży motoryzacyjnej. Nieprawidłowe cofnięcie tłoczka lub użycie niewłaściwych narzędzi może prowadzić do nieprawidłowego działania hamulców, co stwarza potencjalne zagrożenie na drodze. Dlatego znajomość i stosowanie właściwych procedur jest niezbędne dla każdego mechanika.

Pytanie 29

Aby ocenić skuteczność działania systemu bezpieczeństwa aktywnego w pojeździe, należy zweryfikować

A. szczelność systemu paliwowego

B. stan oleju w silniku

C. oświetlenie zewnętrzne pojazdu

D. mechanizmy napinaczy pasów bezpieczeństwa

Oświetlenie zewnętrzne pojazdu jest kluczowym elementem aktywnego systemu bezpieczeństwa, który zapewnia widoczność na drogach oraz umożliwia innym uczestnikom ruchu dostrzeżenie pojazdu. Sprawne działanie świateł przednich, tylnych oraz kierunkowskazów jest niezbędne do bezpiecznego poruszania się w różnych warunkach atmosferycznych i o różnych porach dnia. Kontrola oświetlenia zewnętrznego powinna być częścią regularnych przeglądów technicznych pojazdu, zgodnych z obowiązującymi normami, takimi jak dyrektywy Unii Europejskiej dotyczące bezpieczeństwa pojazdów. Przykładowo, w przypadku jazdy nocą lub podczas złych warunków pogodowych, sprawne oświetlenie pozwala na szybsze zauważenie pojazdu przez innych kierowców i pieszych, co znacząco podnosi ogólne bezpieczeństwo na drodze. Ponadto, regularne sprawdzanie i konserwacja systemu oświetleniowego mogą zapobiec awariom i niebezpiecznym sytuacjom, co jest kluczowe w kontekście odpowiedzialności kierowcy za bezpieczeństwo własne i innych.

Pytanie 30

Przedstawiona na rysunku kontrolka wyświetlana na desce rozdzielczej pojazdu informuje kierowcę o uruchomieniu

A. układu wspomagającego obserwację drogi.

B. adaptacyjnej regulacji prędkości jazdy.

C. asystenta parkowania.

D. asystenta kontroli toru jazdy.

Asystent kontroli toru jazdy to zaawansowany system bezpieczeństwa, który ma na celu zwiększenie komfortu i bezpieczeństwa jazdy. Kontrolka przedstawiona na desce rozdzielczej informuje kierowcę o aktywności tego systemu, który monitoruje oznaczenia drogowe i analizuje zachowanie pojazdu na drodze. W przypadku wykrycia ryzyka niezamierzonego opuszczenia pasa ruchu, system może generować ostrzeżenia, a w niektórych pojazdach nawet wprowadzać korekty w kierowaniu, co przyczynia się do redukcji ryzyka wypadków. Na przykład, w nowoczesnych pojazdach, takich jak te wyposażone w systemy autonomiczne, asystent ten jest kluczowym elementem, który współpracuje z innymi systemami, takimi jak adaptacyjny tempomat czy systemy wspomagające parkowanie. Znajomość działania tego systemu jest istotna nie tylko dla zwiększenia bezpieczeństwa, ale również dla lepszego zrozumienia nowoczesnych technologii stosowanych w motoryzacji.

Pytanie 31

Które z poniższych twierdzeń o samochodzie z automatyczną skrzynią biegów jest fałszywe?

A. W pojeździe można ręcznie zmieniać biegi

B. Nie powinno się holować samochodu na długie odległości

C. Zużycie paliwa jest zazwyczaj trochę wyższe niż w modelu z manualną skrzynią biegów

D. Nie da się uruchomić pojazdu przez zaciągnięcie

Tu sprawa z uruchamianiem pojazdu przez zaciągnięcie czy holowanie jest dość skomplikowana. Sporo osób myli automatyczne skrzynie z manualnymi, co prowadzi do pomyłek. W samochodach z automatem zwykle nie da się odpalić go przez zaciągnięcie, a to może uszkodzić hamulec postojowy. Holowanie też nie jest najlepszym pomysłem, bo może przegrzać skrzynię biegów. Lepiej korzystać ze specjalnych narzędzi do transportu takich aut. Co do paliwa, to niektórzy mogą być zaskoczeni, że automaty mogą zużywać więcej niż manuale. To dlatego, że automatyczne skrzynie, mimo że są zaawansowane, mają zwykle trochę większy opór, co wpływa na spalanie. Ważne, żeby znać te rzeczy, bo można łatwo popełnić błędy podczas użytkowania takich samochodów.

Pytanie 32

Napis „Remanufactured” umieszczony na naklejce opakowania części zamiennej oznacza, że jest ona częścią

A. fabrycznie nową.

B. wytworzoną przez niezależnych dostawców.

C. wytworzoną ręcznie.

D. fabrycznie regenerowaną.

Określenie „Remanufactured” na opakowaniu oznacza, że część jest fabrycznie regenerowana, a nie po prostu używana czy naprawiana „po garażowemu”. W praktyce chodzi o proces zbliżony do produkcji nowej części: element jest demontowany, dokładnie czyszczony, wszystkie zużyte podzespoły (łożyska, uszczelnienia, szczotki, tuleje, pierścienie, zawory itp.) są wymieniane na nowe, a całość przechodzi kontrolę jakości według procedur producenta lub wyspecjalizowanego zakładu. Często odbywa się to na tych samych liniach, gdzie składa się części nowe. Z mojego doświadczenia takie części mają zazwyczaj nadany nowy numer katalogowy z dopiskiem „R” albo specjalny kod i są objęte normalną gwarancją warsztatową, zgodną z polityką producenta. W branży motoryzacyjnej remanufacturing jest szczególnie popularny przy drogich podzespołach: alternatorach, rozrusznikach, zaciskach hamulcowych, przekładniach kierowniczych, skrzyniach biegów, pompach wtryskowych, turbosprężarkach. Dzięki temu klient płaci mniej niż za fabrycznie nową część, a warsztat nadal może zachować wysoki standard naprawy. To jest też zgodne z obecnymi trendami ekologii i gospodarki obiegu zamkniętego – producent odzyskuje korpusy i obudowy, ogranicza ilość złomu i zużycie surowców. Dobrą praktyką w serwisie jest informowanie klienta, że część „remanufactured” nie jest gorszym zamiennikiem, tylko pełnowartościową częścią regenerowaną z zachowaniem specyfikacji fabrycznych, a niekiedy po modernizacji konstrukcyjnej w stosunku do pierwotnej wersji.

Pytanie 33

Przekładnię planetarną stosuje się w

A. rozruszniku.

B. alternatorze.

C. pompie wtryskowej.

D. prądnicy.

Źródłem pomyłek przy tym pytaniu jest zwykle skojarzenie przekładni planetarnej z ogólnym pojęciem „napędu” albo „układu obrotowego” w pojeździe. W praktyce warsztatowej przekładnia planetarna faktycznie pojawia się w motoryzacji dość często, ale nie w każdym urządzeniu, które się kręci. W pompie wtryskowej mamy do czynienia głównie z precyzyjnym mechanizmem tłoczącym paliwo i ewentualnie z prostymi przekładniami zębatymi napędzającymi pompę od wałka rozrządu lub innego elementu silnika. Kluczowe jest tu dokładne dawkowanie paliwa, synchronizacja z fazami pracy cylindrów, a nie duża redukcja prędkości obrotowej przy zachowaniu kompaktowej budowy, jak w przypadku rozrusznika z przekładnią planetarną. Alternator i prądnica to typowe maszyny elektryczne, w których z reguły stosuje się bezpośredni napęd paskiem klinowym lub wielorowkowym od wału korbowego. Tam raczej dąży się do odpowiednio wysokich obrotów wirnika, a nie do ich redukcji. Jeśli już występuje jakieś przełożenie, to najczęściej realizowane jest przez różnicę średnic kół pasowych, a nie przez złożoną przekładnię planetarną. Typowym błędem myślowym jest założenie, że skoro alternator i prądnica są elementami układu elektrycznego i mechanicznego jednocześnie, to muszą mieć „skomplikowaną” przekładnię w środku. W rzeczywistości konstrukcja jest możliwie prosta ze względu na trwałość, koszty i łatwość serwisowania. Przekładnia planetarna jest najbardziej sensowna tam, gdzie potrzebna jest duża redukcja obrotów, wysoki moment i bardzo zwarta konstrukcja – czyli właśnie w rozruszniku. Rozrusznik z przekładnią planetarną pozwala zastosować silnik elektryczny o wyższych obrotach i mniejszych gabarytach, a następnie przez przekładnię uzyskać odpowiedni moment na zębniku. W alternatorze czy prądnicy odwrotnie, zależy nam na wysokich obrotach wirnika przy stosunkowo niewielkim momencie, więc takie rozwiązanie byłoby po prostu nieopłacalne konstrukcyjnie i zbędnie skomplikowane. Z mojego doświadczenia wynika, że dobre rozróżnienie: gdzie potrzebujemy redukcji i dużego momentu, a gdzie wysokich obrotów, bardzo pomaga unikać takich pomyłek przy analizie budowy podzespołów pojazdu.

Pytanie 34

Napęd za pomocą kół zębatych, stosowany w układzie rozrządu silnika, należy do grupy przekładni

A. ślimakowych.

B. śrubowych.

C. walcowych.

D. hiperboidalnych.

Napęd rozrządu za pomocą kół zębatych w silniku spalinowym zalicza się do przekładni walcowych, bo współpracujące koła mają zęby ukształtowane na walcu i ich osie są równoległe. W klasycznym rozwiązaniu rozrządu koło na wale korbowym i koło na wałku rozrządu to właśnie koła walcowe, najczęściej o zębach prostych lub skośnych. Dzięki temu przekładnia jest sztywna, ma mały luz obwodowy i dobrze trzyma fazy rozrządu, co jest krytyczne dla prawidłowego napełniania cylindrów i spalania. Moim zdaniem to jedno z bardziej „mechanicznych” i niezawodnych rozwiązań – stosowane zwłaszcza w silnikach ciężarowych, przemysłowych, w maszynach budowlanych, gdzie liczy się trwałość i odporność na duże obciążenia, a mniej komfort akustyczny. Przekładnia walcowa w rozrządzie ma też stosunkowo prostą obsługę: ważne jest prawidłowe zazębienie zgodnie ze znakami na kołach, kontrola luzu osiowego wałka rozrządu oraz właściwe smarowanie z układu olejowego silnika. W praktyce warsztatowej zwraca się uwagę na zużycie zębów (wybicie, wykruszenia, wżery), hałas przy pracy i ewentualne przestawienie znaków faz rozrządu po rozbiórce. W porównaniu z łańcuchem lub paskiem, przekładnia walcowa jest cięższa i głośniejsza, ale dużo bardziej odporna na rozciąganie i zmiany długości w czasie, dlatego dobrze trzyma kąt otwarcia zaworów nawet przy dużym przebiegu. To zgodne z dobrą praktyką konstrukcyjną w silnikach wysokoprężnych do ciężkich zastosowań.

Pytanie 35

Termostat w silniku spalinowym służy do

A. wtrysku paliwa.

B. dopalania paliwa.

C. chłodzenia powietrza.

D. regulowania obiegu cieczy chłodzącej.

Termostat w silniku spalinowym faktycznie służy do regulowania obiegu cieczy chłodzącej i to jest jego podstawowa, kluczowa funkcja w całym układzie chłodzenia. Element ten reaguje na temperaturę cieczy w silniku – gdy silnik jest zimny, termostat pozostaje zamknięty i ogranicza przepływ płynu do chłodnicy. Dzięki temu jednostka napędowa szybciej osiąga temperaturę roboczą, zwykle w okolicach 85–95°C, co jest zgodne z zaleceniami większości producentów. Kiedy temperatura płynu przekroczy określony próg, wkład termostatu się otwiera i kieruje ciecz do chłodnicy, gdzie następuje jej schłodzenie. W praktyce oznacza to, że termostat cały czas pilnuje, żeby silnik nie pracował ani zbyt zimny, ani przegrzany. Ma to ogromny wpływ na zużycie paliwa, emisję spalin, trwałość oleju silnikowego oraz ogólną żywotność silnika. Z mojego doświadczenia, źle działający termostat bardzo często powoduje objawy typu: długo nagrzewający się silnik, słabe ogrzewanie kabiny, albo odwrotnie – przegrzewanie w korkach. W nowoczesnych pojazdach stosuje się też termostaty sterowane elektronicznie, które współpracują ze sterownikiem silnika i pozwalają bardziej precyzyjnie zarządzać temperaturą pracy, co jest zgodne z aktualnymi standardami ekologicznymi Euro i dobrymi praktykami producentów. W warsztacie przy diagnozowaniu problemów z temperaturą zawsze warto zacząć od sprawdzenia poprawności działania termostatu, bo to jeden z podstawowych elementów układu chłodzenia.

Pytanie 36

W układzie rozrządu silnika z hydrauliczną regulacją luzów zaworowych stwierdzono nieszczelność regulatorów. W tej sytuacji należy je

A. zastąpić regulatorami mechanicznymi.

B. uszczelnić stosując dodatkowe uszczelki.

C. regenerować metodą toczenia.

D. wymienić na nowe.

W silnikach z hydrauliczną kompensacją luzów zaworowych regulator hydrauliczny jest elementem precyzyjnym, pracującym pod ciśnieniem oleju i wykonanym w bardzo dokładnych pasowaniach. Jeśli pojawia się nieszczelność regulatora, oznacza to zużycie współpracujących powierzchni (najczęściej tłoczek–korpus) albo uszkodzenie zaworka zwrotnego w środku. Tego typu zużycia nie da się w praktyce usunąć przez proste uszczelnianie, bo kluczowe są mikrometryczne luzy i szczelność w warunkach wysokiego ciśnienia i zmiennej temperatury. Z tego powodu standardem serwisowym producentów jest wymiana uszkodzonych regulatorów hydraulicznych na nowe, a nie ich naprawa. W katalogach części i dokumentacji technicznej zwykle w ogóle nie przewiduje się procedury regeneracji, tylko pomiar, diagnostykę (np. hałas stukających popychaczy, brak kasowania luzu, problemy z pracą na zimno) i ewentualną wymianę kompletu. W praktyce warsztatowej, jeśli stwierdzi się nieszczelność jednego elementu, bardzo często zaleca się wymianę wszystkich regulatorów w danym rzędzie, bo koszt robocizny przy ponownym rozbieraniu rozrządu jest wysoki, a nowe części zapewniają długą i stabilną pracę. Moim zdaniem to jedna z tych napraw, gdzie kombinowanie „po taniości” kończy się powrotem klienta z tym samym problemem. Dobrą praktyką jest też przy okazji sprawdzić stan oleju silnikowego, jego lepkość, czystość i ciśnienie, bo zbyt gęsty, stary albo zanieczyszczony olej mocno przyspiesza zużycie hydraulicznych popychaczy i regulatorów.

Pytanie 37

Pierwsze, w dziejach motoryzacji elektroniczne urządzenie sterujące – system Motronic firmy Bosch – używano do sterowania

A. układem wtryskowo-zapłonowym.

B. układem przeciwpoślizgowym.

C. skrzynką przekładniową.

D. centralnym blokowaniem drzwi.

System Motronic firmy Bosch to tak naprawdę zintegrowany elektroniczny układ sterujący całym procesem zasilania i zapłonu silnika, czyli właśnie układem wtryskowo‑zapłonowym. W praktyce oznacza to, że jeden sterownik ECU zbiera sygnały z wielu czujników (położenia wału korbowego, temperatury cieczy chłodzącej, temperatury zasysanego powietrza, czujnika spalania stukowego, sondy lambda, przepływomierza powietrza itd.) i na tej podstawie wylicza zarówno dawkę paliwa, jak i kąt wyprzedzenia zapłonu. To był duży przeskok w stosunku do starszych rozwiązań, gdzie gaźnik i mechaniczny aparat zapłonowy działały w zasadzie niezależnie i dość „topornie”. Dzięki Motronicowi udało się poprawić kulturę pracy silnika, zmniejszyć zużycie paliwa, ograniczyć emisję spalin i ułatwić rozruch w różnych warunkach (mróz, duże obciążenie, nagrzany silnik). W serwisie oznacza to, że przy diagnozie usterek związanych z pracą silnika – nierówne obroty, brak mocy, wysokie spalanie, wypadanie zapłonów – trzeba patrzeć na układ wtryskowo‑zapłonowy jako całość, a nie osobno na „paliwo” i osobno na „iskrę”. Moim zdaniem to właśnie zrozumienie roli sterownika Motronic i jego współpracy z czujnikami jest kluczowe przy współczesnej diagnostyce: odczyt parametrów bieżących, korekt dawki paliwa, kąta zapłonu, sygnałów z sond lambda, to dziś standardowa procedura. W wielu nowszych pojazdach zasada pozostała podobna, tylko rozbudowano funkcje (sterowanie turbosprężarką, zmiennymi fazami rozrządu, EGR itp.), ale fundament – elektroniczne sterowanie układem wtryskowo‑zapłonowym – wywodzi się właśnie z takich systemów jak Motronic.

Pytanie 38

Przed przystąpieniem do badania prawidłowości działania układu hamulcowego pojazdu na stanowisku diagnostycznym w Stacji Kontroli Pojazdów w pierwszej kolejności należy

A. zmierzyć grubość okładzin ciernych klocków hamulcowych.

B. zmierzyć zawartość wody w płynie hamulcowym.

C. wyregulować ciśnienie w ogumieniu.

D. sprawdzić działanie serwomechanizmu.

Właściwe ustawienie ciśnienia w ogumieniu przed badaniem hamulców na stanowisku rolkowym to absolutna podstawa, choć wielu osobom wydaje się to tylko „drobiazg”. Hamownia rolkowa mierzy siłę hamowania przenoszoną przez koła na rolki, a ta siła w praktyce bardzo mocno zależy od powierzchni styku opony z podłożem i jej odkształcenia pod obciążeniem. Jeżeli ciśnienie w oponach jest zbyt niskie, opona się „rozlewa”, ma większy opór toczenia, może wcześniej wpadać w poślizg i wynik badania będzie zafałszowany – hamulce mogą wyglądać na słabsze niż są w rzeczywistości. Jeżeli z kolei ciśnienie jest za wysokie, styk z rolkami jest mniejszy, a pojazd może nierówno przenosić siłę hamowania między stronami osi, co też psuje wiarygodność pomiaru. Dlatego zgodnie z dobrą praktyką SKP, zanim diagnosta uruchomi stanowisko, sprawdza i w razie potrzeby koryguje ciśnienie w oponach do wartości zalecanych przez producenta pojazdu (tabliczka znamionowa, instrukcja obsługi). Moim zdaniem to jest taki krok, który od razu pokazuje, czy ktoś podchodzi do diagnostyki profesjonalnie, czy „na szybko”. W praktyce warsztatowej robi się tak samo przy bardziej dokładnych testach – przegląd flotowy, odbiór pojazdu po większym remoncie układu hamulcowego, badanie różnic sił hamowania między lewą a prawą stroną osi. Dopiero na tak przygotowanym pojeździe ma sens ocena serwomechanizmu, sprawności hydrauliki, równomierności hamowania i działania korektorów siły hamowania. Innymi słowy: prawidłowe ciśnienie w kołach to warunek, żeby wynik pomiaru hamulców był obiektywny, powtarzalny i zgodny ze standardami stosowanymi w stacjach kontroli pojazdów.

Pytanie 39

Zawodnienie płynu hamulcowego o wartości 4%

A. praktycznie nie ma wpływu na jego właściwości.

B. znacząco podwyższa jego temperaturę wrzenia.

C. znacząco obniża jego temperaturę wrzenia.

D. jest normalne po około 6 miesiącach eksploatacji.

W układzie hamulcowym płyn pracuje w bardzo trudnych warunkach: wysokie ciśnienie, duże zmiany temperatury, kontakt z elementami metalowymi i gumowymi. Dlatego stosuje się płyny hamulcowe o ściśle określonych parametrach, opisanych w normach typu DOT3, DOT4, DOT5.1 (FMVSS 116, ISO). Jednym z kluczowych parametrów jest temperatura wrzenia płynu w stanie suchym i w stanie mokrym. Płyny na bazie glikoli są higroskopijne, czyli wchłaniają wodę. To nie jest zaleta, tylko pewien kompromis technologiczny. Woda, która dostanie się do układu (z powietrza, przez mikronieszczelności, przez korek zbiorniczka), miesza się z płynem i obniża jego temperaturę wrzenia. To czysta fizyka: roztwór wodny ma niższą temperaturę wrzenia niż specjalistyczny płyn hamulcowy w stanie pierwotnym. Dlatego twierdzenie, że zawodnienie podwyższa temperaturę wrzenia, stoi w sprzeczności z danymi katalogowymi producentów i doświadczeniem warsztatowym. Równie mylące jest przekonanie, że 4% wody „prawie nic nie zmienia”. W praktyce wystarczy kilka intensywnych hamowań z wyższych prędkości, zjazd z przełęczy w górach czy holowanie ciężkiej przyczepy, żeby taki zawodniony płyn zaczął się gotować. Pojawiają się wtedy pęcherzyki pary, które są ściśliwe, w przeciwieństwie do cieczy, i pedał hamulca zaczyna wpadać, a droga hamowania rośnie. To jest realne zagrożenie bezpieczeństwa ruchu drogowego. Częsty błąd myślowy polega też na tym, że ktoś zakłada: „skoro płyn wchłania wodę, to tak ma być i to normalne po pół roku”. Owszem, jest to zjawisko naturalne, ale nie oznacza, że jest to stan akceptowalny czy bezpieczny. Dobrą praktyką branżową jest wymiana płynu co 2 lata, a nie traktowanie kilkuprocentowego zawodnienia po kilku miesiącach jako normy. Profesjonalne warsztaty używają testerów do oceny zawartości wody i przy wartościach zbliżonych do 3–4% zalecają wymianę. Ignorowanie tego parametru, czy bagatelizowanie wpływu wody, prowadzi do błędnych wniosków, że płyn „dalej działa, więc jest ok”, co niestety często wychodzi dopiero w sytuacji awaryjnej na drodze. W układzie hamulcowym margines na takie eksperymenty jest praktycznie żaden.

Pytanie 40

Podczas diagnostyki układu zawieszenia na urządzeniu typu „szarpak diagnostyczny”, stwierdzono nadmierny luz koła w płaszczyźnie pionowej. Który element nie ma na to wpływu?

A. Tuleja wahacza.

B. Końcówka drążka kierowniczego.

C. Sworzeń wahacza.

D. Łożyska piasty koła przedniego.

Nadmierny luz koła w płaszczyźnie pionowej jest klasycznym objawem problemu z elementami, które przenoszą obciążenia pionowe i utrzymują koło względem nadwozia, a więc przede wszystkim z łożyskiem piasty, sworzniem wahacza oraz tulejami wahaczy. To one odpowiadają za sztywność połączenia koła z zawieszeniem w kierunku góra–dół. Jeżeli łożysko piasty jest zużyte, pojawia się wyczuwalny luz promieniowy oraz osiowy, który bardzo dobrze wychodzi na szarpaku i przy ręcznym poruszaniu kołem na godzinie 12–6. Uszkodzone łożysko bardzo często dodatkowo hałasuje podczas jazdy, co jest kolejną wskazówką diagnostyczną. Sworzeń wahacza jest przegubem kulowym przenoszącym obciążenia pionowe i poprzeczne, a jego wybicie powoduje charakterystyczne stuki na nierównościach oraz wyraźny luz pionowy przy podważaniu zwrotnicy łomem lub przy szarpaniu kołem na podnośniku. Tuleja wahacza z kolei odpowiada za elastyczne, ale kontrolowane mocowanie wahacza do nadwozia. Gdy jest wybita, koło zmienia położenie pod obciążeniem, auto „pływa”, a na szarpaku widać wyraźne przeskoki i przesunięcia całego wahacza. Typowym błędem jest wrzucanie wszystkich objawów luzu koła do jednego worka „układ kierowniczy” i automatyczne obwinianie końcówek drążków. Końcówka drążka kierowniczego wpływa przede wszystkim na luz w płaszczyźnie poziomej, czyli gdy chwytamy koło na godzinie 3–9 i poruszamy w lewo–prawo. Wtedy zużyta końcówka daje wyczuwalne stuki i opóźnioną reakcję kół na ruch kierownicą. W płaszczyźnie pionowej jej udział jest znikomy, bo nie przenosi głównych obciążeń góra–dół. Dobra praktyka diagnostyczna wymaga zawsze rozdzielania: luz pionowy – szukamy przy łożyskach i zawieszeniu, luz poziomy – szukamy w układzie kierowniczym. Pomieszanie tych obszarów prowadzi właśnie do błędnych wniosków, jak w tym pytaniu.

Rozpocznij nowy egzamin

Powrót do strony głównej
