Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 22 maja 2026 12:21
Data zakończenia: 22 maja 2026 12:43

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie cechy posiada wzmacniacz kanałowy w złożonych systemach antenowych?

A. Wzmacnia sygnał wszystkich kanałów o takiej samej wartości

B. Wzmacnia sygnał kanałów wizyjnych o wyższych częstotliwościach

C. Wzmacnia selektywnie sygnały jednego lub kilku kanałów telewizyjnych

D. Zwiększa sygnał kanałów wizyjnych o niższych częstotliwościach

Wzmacniacz kanałowy jest kluczowym elementem rozbudowanych instalacji antenowych, który pełni istotną rolę w poprawie jakości sygnału telewizyjnego. Jego fundamentalną właściwością jest selektywne wzmacnianie sygnałów jednego lub kilku określonych kanałów telewizyjnych, co pozwala na eliminację zakłóceń i poprawę odbioru. W praktyce, zastosowanie wzmacniacza kanałowego pozwala na osiągnięcie lepszej jakości obrazu i dźwięku, zwłaszcza w warunkach, gdzie sygnał jest osłabiony przez czynniki zewnętrzne, takie jak odległość od nadajnika czy przeszkody terenowe. Wzmacniacze te są projektowane zgodnie z określonymi standardami, aby zapewnić optymalną wydajność i minimalizację strat sygnału. Na przykład w instalacjach kablowych lub w systemach zbiorowego odbioru telewizyjnego, wzmacniacze kanałowe są często wykorzystywane do selektywnego wzmacniania sygnałów z różnych źródeł, co umożliwia odbiór szerokiego zakresu kanałów bez zakłóceń. Dzięki temu użytkownicy mogą cieszyć się lepszym doświadczeniem telewizyjnym, a instalacje mają większą niezawodność i efektywność.

Pytanie 2

Jaki element anteny satelitarnej oznaczono na rysunku cyfrą 1?

A. Siłownik.

B. Reflektor.

C. Konwerter.

D. Wspornik.

Konwerter, oznaczony na rysunku cyfrą 1, pełni kluczową rolę w systemach antenowych satelitarnych. Jego zadaniem jest konwersja sygnałów radiowych odbieranych przez reflektor anteny na sygnał elektryczny, który jest następnie transmitowany do odbiornika satelitarnego. W kontekście zastosowań praktycznych, konwertery są projektowane z różnymi parametrami, aby dostosować się do specyfikacji satelitów oraz różnorodnych pasm częstotliwości, takich jak Ku, Ka czy C. Ważne jest, aby konwerter był odpowiednio dopasowany do anteny, co wpływa na jakość odbioru sygnału oraz efektywność systemu. W branżowych standardach, takich jak EN 50083-2, określone są wymagania dotyczące konwerterów, co zapewnia ich niezawodność i efektywność. Osoby zajmujące się instalacjami satelitarnymi powinny znać różnice między konwerterami oraz ich konfiguracją, co ma fundamentalne znaczenie dla zapewnienia wysokiej jakości transmisji. Zrozumienie działania konwertera pozwala również na skuteczniejszą diagnostykę problemów związanych z odbiorem sygnału.

Pytanie 3

Wymiana bezpiecznika 500 mA na bezpiecznik 2 A w urządzeniu elektronicznym może prowadzić do

A. wzrostu strat cieplnych

B. uszkodzenia urządzenia

C. zwiększenia zużycia prądu

D. zmniejszenia efektywności

Zastąpienie bezpiecznika 500 mA bezpiecznikiem 2 A w sprzęcie elektronicznym może prowadzić do uszkodzenia urządzenia z kilku kluczowych powodów. Przede wszystkim, bezpiecznik jest elementem zabezpieczającym, którego zadaniem jest przerwanie obwodu w przypadku nadmiernego prądu, co zapobiega przeciążeniu i potencjalnym uszkodzeniom komponentów. Wymiana na bezpiecznik o znacznie wyższej wartości nominalnej oznacza, że urządzenie będzie mogło pracować z prądem, który znacznie przekracza jego nominalne parametry. Na przykład, jeśli urządzenie zostało zaprojektowane do pracy z maksymalnym prądem 500 mA, przepływ prądu 2 A może prowadzić do przegrzania elementów, takich jak kondensatory czy tranzystory, co skutkuje ich uszkodzeniem. Takie działania są sprzeczne z zasadami ochrony urządzeń i mogą prowadzić do kosztownych napraw. W kontekście standardów branżowych, takich jak IEC 60950 dotyczący bezpieczeństwa sprzętu IT, dobór odpowiednich bezpieczników jest kluczowy dla zapewnienia bezpieczeństwa i niezawodności urządzeń. Warto również wspomnieć, że odpowiedni dobór bezpieczników w sprzęcie elektronicznym jest istotnym elementem inżynierii elektrycznej, który powinien być starannie przemyślany na etapie projektowania.

Pytanie 4

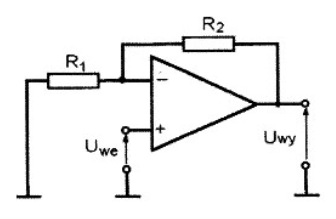

Wzmocnienie napięciowe Ku przedstawionego na rysunku układu wyraża się wzorem

A. $1 - \frac{R_2}{R_1}$

B. $\frac{R_2}{R_1}$

C. $1 + \frac{R_2}{R_1}$

D. $-\frac{R_2}{R_1}$

To jest klasyczny układ wzmacniacza nieodwracającego zbudowany na wzmacniaczu operacyjnym. Sygnał wejściowy $U_{we}$ jest podany na wejście nieodwracające, oznaczone znakiem „+”. Wejście odwracające „-” dostaje część napięcia wyjściowego przez dzielnik rezystorowy $R_2$ i $R_1$. Przy idealnym wzmacniaczu operacyjnym i ujemnym sprzężeniu zwrotnym zakładamy, że napięcia na wejściach są praktycznie równe, czyli $U_- \approx U_+$. Skoro $U_+ = U_{we}$, to na węźle między $R_2$ i $R_1$ też jest prawie $U_{we}$. Dzielnik z wyjścia daje zależność $U_{we}=U_{wy}\cdot\frac{R_1}{R_1+R_2}$, więc po przekształceniu wychodzi $K_u=\frac{U_{wy}}{U_{we}}=1+\frac{R_2}{R_1}$. Moim zdaniem to jeden z ważniejszych wzorów w analogówce, bo wraca ciągle: w przedwzmacniaczach audio, buforach czujników, torach pomiarowych i prostych układach kondycjonowania sygnału. W praktyce trzeba jeszcze pamiętać o tolerancji rezystorów, paśmie wzmacniacza, napięciu zasilania, zakresie napięć wejściowych oraz o kondensatorach odsprzęgających, np. 100 nF blisko nóżek zasilania układu scalonego. Dobra praktyka branżowa, zgodna z zaleceniami not katalogowych producentów, mówi też żeby pętla sprzężenia była krótka i czysta, bo inaczej układ może łapać zakłócenia albo nawet się wzbudzać.

Pytanie 5

Do montażu kabla systemu alarmowego na ścianie betonowej należy wykorzystać

A. B.

B. C.

C. D.

D. A.

Wybór innych odpowiedzi może wynikać z niepełnego zrozumienia zasad montażu oraz właściwości materiałów budowlanych. Na przykład, użycie elementów montażowych, które nie są przeznaczone do mocowania w betonie, może prowadzić do poważnych problemów. Nieprawidłowe zastosowanie wkrętów samogwintujących lub śrub bez kołków rozporowych może skutkować ich nieodpowiednią stabilnością, co w dłuższej perspektywie może doprowadzić do odrywania się zamocowanych elementów. W przypadku twardych materiałów budowlanych, takich jak beton, konieczne jest zastosowanie kołków rozporowych, które są w stanie skutecznie rozprzestrzenić obciążenie na powierzchni ściany. Ignorowanie tych zasad podczas montażu może prowadzić do niebezpiecznych sytuacji, szczególnie w systemach alarmowych, gdzie niezawodność i bezpieczeństwo są kluczowe. Ponadto, warto pamiętać, że niektóre materiały mocujące, takie jak taśmy klejące czy niewłaściwe wkręty, mogą nie spełniać wymogów wytrzymałościowych, co naraża cały system na ryzyko awarii. Dlatego tak ważne jest, aby stosować się do standardów budowlanych oraz rekomendacji producentów, aby zapewnić bezpieczeństwo i funkcjonalność zamontowanych systemów.

Pytanie 6

Skrót SNR odnosi się do

A. stosunku sygnału do szumu

B. bitowej stopy błędów

C. współczynnika błędów modulacji

D. współczynnika zniekształceń nieliniowych

Skrót SNR (Signal-to-Noise Ratio) oznacza stosunek sygnału do szumu, co jest kluczowym parametrem w wielu dziedzinach inżynierii, w tym telekomunikacji, przetwarzaniu sygnałów oraz audio. SNR mierzy, jak silny jest sygnał w porównaniu do poziomu szumu, który zawsze jest obecny w systemach komunikacyjnych. Wysoki SNR wskazuje na czystszy sygnał, co przekłada się na lepszą jakość transmisji danych. Przykładem zastosowania SNR jest analiza jakości połączeń w systemach bezprzewodowych, gdzie poprawny odbiór sygnału jest kluczowy dla zminimalizowania błędów transmisji. Zgodnie z najlepszymi praktykami, SNR powinien wynosić co najmniej 20 dB, aby zapewnić akceptowalny poziom jakości sygnału w aplikacjach audio. Wartości SNR można również obliczać w systemach wideo, gdzie wpływa to na jakość obrazu. Dobre praktyki obejmują monitoring SNR w czasie rzeczywistym, aby móc szybko reagować na problemy w transmisji.

Pytanie 7

Który z wymienionych parametrów nie odnosi się do odbiorników radiowych?

A. Moc wejściowa

B. Moc wyjściowa

C. Czułość

D. Selektywność

Czułość, selektywność oraz moc wyjściowa to parametry, które są kluczowe w ocenie jakości odbiorników radiowych. Czułość odbiornika definiuje minimalny poziom sygnału, przy którym urządzenie jest w stanie zidentyfikować i przetworzyć sygnał. W praktyce, oznacza to, że im niższa wartość czułości, tym lepiej odbiornik poradzi sobie z odbieraniem słabych sygnałów, co jest szczególnie istotne w obszarach o niskiej mocy sygnału. Selektywność natomiast, określa zdolność urządzenia do oddzielania sygnałów znajdujących się blisko siebie w spektrum częstotliwości. Wartość ta jest niezwykle ważna, gdyż pozwala na odbiór wybranych stacji bez zakłóceń spowodowanych przez inne nadajniki działające w sąsiedztwie. Moc wyjściowa to parametr, który wskazuje na siłę sygnału dostarczanego do końcowego urządzenia, co ma bezpośredni wpływ na jakość dźwięku. Błędne zrozumienie mocy wejściowej i jej roli w kontekście odbiorników radiowych może prowadzić do mylnego wniosku, że jest ona istotnym parametrem dla tych urządzeń. W rzeczywistości moc wejściowa dotyczy źródła sygnału, a nie samego odbiornika, co jest kluczowym aspektem, który powinien być uwzględniany przy analizie parametrów radiowych. Zrozumienie tych różnic jest niezbędne dla prawidłowej oceny i porównania odbiorników radiowych w różnych zastosowaniach.

Pytanie 8

Kiedy instalacja systemu monitoringu realizowana jest przy użyciu przewodu współosiowego zakończonego złączami typu F, do podłączenia kamery analogowej należy użyć złącza typu

A. F/BNC

B. F/chinch

C. F/IEC męski

D. F/IEC żeński

Wybór niewłaściwej przejściówki do podłączenia kamery analogowej do instalacji monitoringu może prowadzić do wielu problemów, w tym do złej jakości obrazu czy niestabilności sygnału. Przejściówka F/chinch nie jest właściwym rozwiązaniem, ponieważ złącze chinch, choć popularne w zastosowaniach audio, nie jest standardowo stosowane w systemach wideo. Użycie takiej przejściówki może skutkować problemami z przesyłem sygnału oraz nieodpowiednią impedancją, co prowadzi do zniekształceń obrazu. Z kolei przejściówka F/IEC męski i F/IEC żeński nie są odpowiednie, ponieważ złącza IEC zazwyczaj wykorzystywane są w zastosowaniach związanych z przesyłem sygnałów elektrycznych, a nie wideo. Takie podejście może również sugerować zrozumienie, że różne złącza mogą być ze sobą zamienne, co jest błędne. W systemach monitoringu kluczowe jest użycie odpowiednich złącz, które zapewniają stabilne połączenia i minimalizują straty sygnału. Dlatego, aby uniknąć problemów z jakością obrazu, zawsze należy stosować standardowe złącza BNC, które są dedykowane do tego typu aplikacji, co pozwala na zachowanie integralności sygnału oraz zgodności z branżowymi standardami.

Pytanie 9

W układzie wzmacniacza przedstawionym na rysunku, należy dwukrotnie zwiększyć wzmocnienie napięciowe K_U, przy stałej wartości R2. Która ze zmian wartości R1 lub R3 pozwoli na osiągnięcie takiego efektu?

A. Dwukrotne zwiększenie R1.

B. Dwukrotne zmniejszenie R1.

C. Czterokrotne zmniejszenie R3.

D. Czterokrotne zwiększenie R3.

Wybór innych opcji, takich jak zwiększanie lub zmniejszanie wartości rezystora R1 lub R3, prowadzi do nieprawidłowych wniosków. W przypadku zwiększenia R1, wartość wzmocnienia napięciowego KU zmniejszy się, ponieważ R1 jest w mianowniku równania. Zwiększenie R1 o dowolny współczynnik, w tym dwukrotnie, skutkuje więc obniżeniem wzmocnienia, co jest niezgodne z celem pytania. Zmiana wartości R3 również nie przynosi oczekiwanych rezultatów, gdyż wpływa głównie na inne parametry układu, a nie na bezpośrednie wzmocnienie. Często można spotkać się z błędnym założeniem, że zwiększenie rezystancji w obwodzie automatycznie zwiększy wzmocnienie, co jest mylne. W kontekście wzmacniaczy operacyjnych, kluczowe jest zrozumienie, że wzmocnienie jest determinowane głównie przez wartości rezystorów w pętli sprzężenia zwrotnego. Dlatego ważne jest, aby przy projektowaniu układów elektronicznych stosować odpowiednie wartości komponentów, zgodne z wymaganiami aplikacji, aby uzyskać zamierzone efekty. Ignorowanie tych zasad może prowadzić do niesprawnych projektów i nieprawidłowego działania układów, co jest często obserwowane w praktykach inżynieryjnych.

Pytanie 10

W jakim celu stosuje się koryto kablowe pokazane na rysunku?

A. Oddzielenia różnych typów instalacji.

B. Wzmocnienia wytrzymałości konstrukcji koryta.

C. Wyeliminowania tzw. przesłuchów międzykanałowych.

D. Ułatwienia łączenia wielu koryt ze sobą.

Koryto kablowe, jak przedstawiono na rysunku, pełni kluczową rolę w organizacji i ochronie instalacji elektrycznych oraz telekomunikacyjnych. Jego głównym zadaniem jest oddzielanie różnych typów instalacji, co jest niezwykle istotne w kontekście bezpieczeństwa i porządku w infrastrukturze elektroenergetycznej. Zastosowanie koryt kablowych sprzyja unikaniu potencjalnych zakłóceń elektromagnetycznych, które mogą wystąpić, gdy różne systemy są umieszczone blisko siebie. Przykładem zastosowania takiego rozwiązania może być instalacja w budynkach użyteczności publicznej, gdzie przewody elektryczne i telekomunikacyjne są prowadzone w różnych korytach, co zapewnia nie tylko estetykę, ale także łatwość w konserwacji i ewentualnych naprawach. W branży budowlanej i elektrotechnicznej zaleca się stosowanie koryt kablowych zgodnie z normami PN-EN 61537, które określają wymagania dotyczące systemów koryt kablowych. Dobra praktyka nakazuje również regularne przeglądy i konserwację instalacji, aby zapewnić ich długowieczność oraz niezawodność działania.

Pytanie 11

Wybierz z podanych parametrów sygnałów, które poziomy sygnałów analogowych są wykorzystywane w systemach automatyki przemysłowej do transmisji danych?

A. 4 mV ÷ 20 mV

B. 4 A ÷ 20 A

C. 4 mA ÷ 20 mA

D. 4 V ÷ 20 V

Wybór poziomów sygnałów innych niż 4 mA ÷ 20 mA wskazuje na niepełne zrozumienie zasad funkcjonowania systemów automatyki przemysłowej. Sygnały 4 mV ÷ 20 mV są zbyt niskie, aby skutecznie przesyłać informacje na znaczące odległości w środowisku przemysłowym, gdzie zakłócenia elektryczne są powszechne. Podobnie, sygnały 4 A ÷ 20 A są rzadko stosowane, co może prowadzić do nieodpowiedniego doboru elementów systemu, a także do trudności w integracji z urządzeniami, które funkcjonują w standardzie 4 mA ÷ 20 mA. Odnośnie poziomów 4 V ÷ 20 V, ten zakres jest także mniej powszechny, a jego użycie może być niepraktyczne w kontekście pomiarów analogowych, gdzie prąd jest bardziej stabilny i odporny na zakłócenia. Domyślnym rozwiązaniem w automatyce przemysłowej jest sygnał prądowy, ponieważ prąd jest mniej podatny na wpływ oporu kabli na różne długości, co sprawia, że pomiary są bardziej wiarygodne. Użycie niewłaściwego zakresu sygnałowego może prowadzić do błędnych odczytów, co z kolei może rzutować na efektywność i bezpieczeństwo procesów przemysłowych. Zrozumienie standardów sygnałów analogowych jest kluczowe dla skutecznej pracy w dziedzinie automatyki i kontroli procesów.

Pytanie 12

Do połączenia przerwanego kabla doprowadzającego sygnał telewizyjny do gniazda abonenckiego wykorzystuje się łącznik wtyków F (beczka) przedstawiony na rysunku

A. C.

B. A.

C. B.

D. D.

Wybór innej odpowiedzi może wskazywać na pewne nieporozumienia dotyczące zastosowania różnych typów łączników oraz ich funkcji w instalacjach telewizyjnych. Przykładowo, łączniki, które nie są przeznaczone do kabli koncentrycznych, mogą powodować znaczne straty sygnału oraz zakłócenia, co bezpośrednio wpływa na jakość odbioru. Zastosowanie niewłaściwego łącznika, jak np. elementy przeznaczone dla innych typów kabli, nie tylko nie zapewnia odpowiedniej ochrony sygnału, ale również może prowadzić do uszkodzenia sprzętu i nieprawidłowego działania systemu. Ponadto, w przypadku stosowania łączników o innych standardach, może dojść do różnic w impedancji, co dodatkowo destabilizuje sygnał. Podczas pracy z systemami telewizyjnymi, kluczowe jest stosowanie komponentów zgodnych ze standardami branżowymi, aby uniknąć problemów z odbiorem. Zrozumienie, dlaczego odpowiednia selekcja elementów ma znaczenie, pozwala na lepsze zarządzanie instalacjami i minimalizację ryzyka wystąpienia awarii systemu. Ostatecznie, stosowanie łączników F w instalacjach RTV jest uznawane za najlepszą praktykę, co czyni wybór tej odpowiedzi kluczowym dla zapewnienia jakości i niezawodności systemu.

Pytanie 13

Aby zarchiwizować materiał wideo w rejestratorze, należy podłączyć go do gniazda na wewnętrznym dysku twardym

A. SATA

B. LAN

C. HDMI

D. USB

Wybór błędnych złączy, takich jak HDMI, USB czy LAN, wskazuje na niepełne zrozumienie ich funkcji oraz ograniczeń w kontekście archiwizacji danych. Złącze HDMI (High-Definition Multimedia Interface) służy głównie do przesyłania sygnału wideo i audio między urządzeniami, ale nie jest przeznaczone do transferu danych do lokalnego przechowywania. Używanie HDMI do archiwizacji materiału wideo byłoby błędne, ponieważ złącze to nie wspiera bezpośredniego dostępu do pamięci masowej. USB (Universal Serial Bus) jest wszechstronnym złączem, które umożliwia transfer danych, jednak jego zastosowanie w profesjonalnych systemach archiwizacji wideo może być ograniczone przez niższą wydajność w porównaniu do SATA. USB 3.0, na przykład, osiąga prędkości do 5 Gbps, co w przypadku dużych plików wideo może okazać się niewystarczające, zwłaszcza w sytuacjach wymagających ciągłego zapisu, jak podczas nagrywania na żywo. Z kolei złącze LAN (Local Area Network) jest używane do komunikacji sieciowej i nie służy do podłączania dysków twardych w sposób umożliwiający ich bezpośrednie użycie w rejestratorze. Choć LAN może być wykorzystywane do zdalnego dostępu do materiału wideo lub do przesyłania danych między urządzeniami, nie zastępuje fizycznego połączenia z dyskiem. Właściwe zrozumienie różnorodnych interfejsów i ich zastosowań jest kluczowe dla efektywnego zarządzania infrastrukturą przechowywania danych oraz zapewnienia optymalnej wydajności systemu.

Pytanie 14

Na rysunku przedstawiono wtyk i gniazdo typu

A. USB

B. HDMI

C. S-Video

D. FireWire

Wtyk i gniazdo przedstawione na zdjęciu to standard HDMI (High-Definition Multimedia Interface), który jest szeroko stosowany w przesyłaniu sygnału audio i wideo wysokiej rozdzielczości. Charakteryzuje się on płaską, szeroką konstrukcją, co odróżnia go od innych interfejsów, takich jak USB czy FireWire. HDMI obsługuje różnorodne formaty audio i wideo, w tym 4K, co czyni go idealnym rozwiązaniem dla nowoczesnych telewizorów, projektorów oraz innych urządzeń multimedialnych. Standard ten zapewnia nie tylko wysoką jakość obrazu, ale również przesyłanie sygnału audio w jednoczesnym połączeniu, co upraszcza podłączanie urządzeń. Warto również zauważyć, że HDMI obsługuje również funkcje takie jak CEC (Consumer Electronics Control), pozwalając na sterowanie urządzeniami z jednego pilota. W związku z rosnącą popularnością treści w ultra wysokiej rozdzielczości i rozwoju technologii domowej rozrywki, znajomość standardu HDMI oraz jego zastosowań jest niezbędna dla każdego, kto zajmuje się elektroniką użytkową.

Pytanie 15

Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery IP można lokalnie oglądać na komputerze PC. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

A. 3

B. 4

C. 2

D. 1

Odpowiedź jest poprawna, ponieważ identyfikuje połączenie oznaczone jako '3' jako najbardziej prawdopodobne miejsce uszkodzenia w instalacji monitoringu. Sygnał z kamery IP dociera do komputera PC, co sugeruje, że połączenia między tymi urządzeniami (oznaczone jako '1' i '4') są sprawne. Gdy rejestrator sygnalizuje brak sygnału, konieczne jest zbadanie połączeń między rejestratorem a resztą systemu. Połączenie oznaczone jako '3' to linia łącząca rejestrator z przełącznikiem PoE, co czyni je kluczowym elementem w analizie problemu. W przypadku braku sygnału na rejestratorze, najczęściej występujące usterki związane z połączeniami kablowymi dotyczą właśnie tego segmentu. Ważne jest, aby regularnie kontrolować jakość okablowania, szczególnie w instalacjach opartych na technologii IP, i przestrzegać standardów takich jak TIA/EIA-568, które określają zasady dotyczące instalacji i testowania okablowania strukturalnego.

Pytanie 16

Skutkiem widocznego na zdjęciu zaśnieżenia anteny jest

A. zerwanie transmisji.

B. skokowy przebieg ruchu w obrazie.

C. zerwanie sygnału fonii.

D. zamrożenie treści wizyjnej.

Zaśnieżenie anteny jest poważnym problemem, który może prowadzić do całkowitego zerwania transmisji sygnałów telewizyjnych lub radiowych. Śnieg gromadzący się na powierzchni anteny interferuje z odbiorem fal radiowych, co skutkuje utratą jakości sygnału, a w konsekwencji może prowadzić do całkowitego braku odbioru. W kontekście technologii satelitarnych, jak i naziemnych, ważne jest, aby anteny były czyste i niezakłócone przez warunki atmosferyczne. W praktycznych zastosowaniach, instalacje antenowe powinny być projektowane z uwzględnieniem warunków lokalnych, a także powinny być regularnie serwisowane, aby zapewnić ich sprawność. W przypadku, gdy przewiduje się duże opady śniegu, warto rozważyć zastosowanie rozwiązania w postaci podgrzewania anteny, aby zapobiec gromadzeniu się śniegu. Zgodnie z normami branżowymi, powinno się także monitorować jakość sygnału, aby zidentyfikować problemy związane z odbiorem i wdrożyć odpowiednie działania naprawcze. Właściwe przygotowanie systemów antenowych jest kluczowe dla zapewnienia niezawodnej transmisji sygnału, zwłaszcza w trudnych warunkach atmosferycznych.

Pytanie 17

Na rysunku przedstawiono symbol graficzny miernika analogowego o ustroju

A. ferrodynamicznym.

B. magnetoelektrycznym.

C. elektrostatycznym.

D. elektrodynamicznym.

Symbol graficzny przedstawiony na rysunku odpowiada miernikowi analogowemu o ustroju elektrostatycznym, co jest istotne dla zrozumienia działania tego typu urządzeń. Mierniki elektrostatyczne działają na zasadzie przyciągania lub odpychania między naładowanymi płytkami, co umożliwia pomiar napięcia elektrycznego. Ważne jest, że w przypadku tych mierników nie występuje przepływ prądu przez urządzenie, co czyni je szczególnie przydatnymi w pomiarze wysokich napięć. Z tego powodu stosowane są w laboratoriach i instalacjach przemysłowych, gdzie konieczne jest monitorowanie parametrów elektrycznych bez ryzyka uszkodzenia sprzętu. W kontekście standardów branżowych, mierniki elektrostatyczne są zgodne z normami IEC oraz EN, które określają wymagania dotyczące bezpieczeństwa i dokładności pomiarów. Warto pamiętać, że umiejętność rozpoznawania różnych typów mierników, w tym elektrostatycznych, jest niezbędna w codziennej pracy inżynierów oraz techników elektryków, co podkreśla znaczenie tej wiedzy w praktyce.

Pytanie 18

Kiedy w obwodzie prądu stałego rezystancja obciążenia jest taka sama jak rezystancja wewnętrzna źródła, to mówi się

A. o dopasowaniu energetycznym

B. o stanie nieustalonym

C. o zwarciu w obwodzie

D. o przerwie w obwodzie

Odpowiedź "o dopasowaniu energetycznym" jest prawidłowa, ponieważ odnosi się do sytuacji, w której rezystancja obciążenia równa jest rezystancji wewnętrznej źródła prądu. W takim przypadku osiągamy maksymalną transfer energii do obciążenia, co jest zasadą znaną jako twierdzenie o maksymalnym transferze mocy. Z praktycznego punktu widzenia oznacza to, że urządzenie podłączone do źródła będzie działać z największą efektywnością, ponieważ straty energii są minimalne. To zjawisko jest często wykorzystywane w aplikacjach audio, gdzie głośniki muszą być dobrze dopasowane do wzmacniacza, aby uzyskać optymalną jakość dźwięku. W inżynierii elektrycznej i elektronicznej, dopasowanie energetyczne jest kluczowe przy projektowaniu układów, aby zapewnić ich stabilność i wydajność. Na przykład, w sieciach telekomunikacyjnych, dopasowanie impedancji jest ważne dla minimalizacji refleksji sygnału i utraty danych. Zatem, zrozumienie tej zasady pozwala inżynierom na skuteczne projektowanie systemów elektronicznych.

Pytanie 19

Jaki środek ochrony indywidualnej powinien zastosować pracownik obsługujący urządzenie, na którym umieszczono znak przedstawiony na rysunku?

A. Maskę przeciwpyłową z filtrem węglowym.

B. Izolacyjne rękawice pięciopalcowe.

C. Przeciwhałasowe nauszniki ochronne.

D. Okulary ochronne przed promieniowaniem laserowym.

Okulary ochronne przed promieniowaniem laserowym są kluczowym środkiem ochrony indywidualnej dla pracowników obsługujących urządzenia emitujące promieniowanie laserowe. Znak przedstawiony na rysunku wskazuje na potencjalne ryzyko uszkodzenia wzroku, które może być spowodowane działaniem lasera. Pracownicy powinni być świadomi, że każdy typ promieniowania wymaga zastosowania odpowiednio dobranych okularów, które filtrują konkretne długości fal związane z używanym laserem. Przykładowo, do laserów o długości fali w zakresie niebieskim, potrzebne są okulary z odpowiednim filtrem, które zminimalizują ryzyko uszkodzenia siatkówki. Kluczowe jest, aby sprzęt ochronny był zgodny z normami EN 207 oraz EN 208, które określają wymagania dotyczące ochrony oczu. Ponadto, edukacja pracowników na temat prawidłowego użytkowania oraz przechowywania okularów jest niezbędna, aby zapewnić maksymalną ochronę i długotrwałe użytkowanie sprzętu ochronnego. Takie podejście nie tylko zwiększa bezpieczeństwo pracy, ale także przyczynia się do zmniejszenia liczby wypadków związanych z używaniem technologii laserowej.

Pytanie 20

Umieszczony na urządzeniach elektrycznych piktogram ostrzega serwisanta przed

A. porażeniem.

B. piorunem.

C. zapyleniem.

D. poparzeniem.

Odpowiedź "porażeniem" jest trafna, bo ten piktogram na urządzeniach elektrycznych rzeczywiście ostrzega przed ryzykiem porażenia prądem. W branży elektrotechnicznej mamy ogólne standardy bezpieczeństwa i ten symbol to jedno z podstawowych przypomnień, żeby uważać, gdy pracujemy z urządzeniami na prąd. Takie oznaczenia są bardzo ważne, bo chronią użytkowników i serwisantów przed niebezpieczeństwami, które mogą się zdarzyć, gdy coś jest używane niewłaściwie lub jest uszkodzone. Moim zdaniem, każdy, kto pracuje z elektryką, powinien nie tylko widzieć te znaki, ale też rozumieć, co one oznaczają. Na przykład, w przemyśle, serwisanci muszą nosić odpowiednie środki ochrony i trzymać się zasad bezpieczeństwa, żeby minimalizować ryzyko porażenia.

Pytanie 21

Podstawowym celem korytek kablowych jest

A. obniżenie rezystancji izolacji przewodów

B. prowadzenie i maskowanie przewodów

C. zwiększenie efektywności chłodzenia przewodów

D. powiększenie odległości przewodów od ściany

Głównym zadaniem korytek kablowych jest prowadzenie i maskowanie przewodów, co odgrywa kluczową rolę w organizacji instalacji elektrycznych. Korytka kablowe nie tylko umożliwiają estetyczne ukrycie przewodów, ale również zabezpieczają je przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych, takich jak wilgoć czy zanieczyszczenia. Dzięki zastosowaniu korytek kablowych, możliwe jest także znaczne uproszczenie procesu montażu i konserwacji instalacji, gdyż przewody są zgromadzone w jednym miejscu. W praktyce, korytka kablowe są wykorzystywane w biurach, halach produkcyjnych czy budynkach użyteczności publicznej, gdzie estetyka i porządek w instalacjach elektrycznych mają istotne znaczenie. Zgodnie z normą PN-EN 50085, stosowanie korytek kablowych powinno być dostosowane do rodzaju przewodów oraz warunków montażu, co pozwala na zapewnienie bezpieczeństwa i niezawodności instalacji. Warto również zauważyć, że odpowiednio zainstalowane korytka kablowe ułatwiają identyfikację przyczyn ewentualnych awarii oraz ich szybką naprawę.

Pytanie 22

W instrukcji uruchomienia urządzenia znalazło się polecenie: "....dostroić obwód rezonansowy trymerem do częstotliwości....". Jakie jest inne określenie na trymer?

A. kondensatora dostrojczego

B. potencjometru

C. filtru z regulowaną indukcyjnością

D. cewki regulowanej

Cewka regulowana jest urządzeniem, które zmienia swoją indukcyjność, ale nie jest tym samym co trymer. Cewki regulowane wykorzystywane są w obwodach, gdzie zmiana indukcyjności jest kluczowa, jednak nie pełnią one funkcji dostrajania pojemności obwodu, co jest istotne w kontekście dostrajania częstotliwości. Potencjometr to element, który służy do regulacji napięcia, a nie częstotliwości. Jest szeroko stosowany w aplikacjach audio do regulacji głośności, ale nie ma zastosowania w dostrajaniu obwodów rezonansowych. Filtry z regulowaną indukcyjnością również zmieniają charakterystykę obwodu, jednak podobnie jak cewki, nie pełnią funkcji kondensatorów dostrojczych. W praktyce, często myli się te pojęcia przez brak zrozumienia ich funkcji w obwodach elektronicznych. Kluczowym błędem jest nieodróżnianie pojemności od indukcyjności, gdzie kondensator dostrojczy działa na zasadzie zmiany pojemności, a nie indukcyjności. Zrozumienie tych różnic jest niezbędne dla skutecznego projektowania i diagnozowania układów elektronicznych.

Pytanie 23

Rysunek przedstawia przebiegi przerzutnika

A. bistabilnego Bowesa.

B. astabilnego Bowesa.

C. astabilnego Schmitta.

D. monostabilnego Schmitta.

Twoja odpowiedź o przerzutniku monostabilnym Schmitta jest całkiem w porządku, bo ilustracja fajnie pokazuje, jak to działa. Ten przerzutnik, jak sama nazwa wskazuje, ma jeden stabilny stan i jeden niestabilny, do którego przechodzi na chwilę po impulsie. Kiedy dostaje sygnał na wejściu (Uwe), to chwilowo włącza się, co daje sygnał na wyjściu (Uwy), a potem wraca do swojego stabilnego stanu. Przerzutniki monostabilne Schmitta są naprawdę przydatne, zwłaszcza w różnych aplikacjach, gdzie trzeba wyłapywać impulsy, na przykład w systemach pomiarowych czy synchronizacji sygnałów. Dzięki podwójnym progom przełączania są świetne w walce z zakłóceniami, co jest mega ważne w przemyśle i elektronice, gdzie jakość sygnału to klucz. Warto też zauważyć, że przerzutniki monostabilne są często używane w układach czasowych i jako oscylatory jednosekwencyjne, więc to naprawdę istotne elementy w nowoczesnej elektronice.

Pytanie 24

Przy inspekcji naprawianego urządzenia z aktywnym celownikiem laserowym technik serwisowy może być narażony na

A. uszkodzenie wzroku

B. wysuszenie skóry dłoni

C. krwawienie podskórne

D. poparzenie dłoni

Uszkodzenie wzroku to poważne zagrożenie w przypadku pracy z urządzeniami emitującymi lasery, które są powszechnie stosowane w serwisie technicznym. Promieniowanie laserowe o wysokiej intensywności może prowadzić do trwałych uszkodzeń siatkówki, co w wielu przypadkach kończy się utratą wzroku. Pracownicy serwisowi powinni stosować odpowiednie środki ochrony osobistej, takie jak okulary ochronne przystosowane do danych długości fal laserowych. Ważne jest również, aby przestrzegać standardów bezpieczeństwa, takich jak te określone przez Międzynarodową Organizację Normalizacyjną (ISO) oraz normy OSHA w zakresie bezpieczeństwa pracy z laserami. Użycie celowników laserowych powinno być zawsze poprzedzone oceną ryzyka oraz zapewnieniem odpowiednich warunków pracy, aby zminimalizować ryzyko uszkodzeń. Szkolenia z zakresu bezpieczeństwa pracy z laserami są kluczowe, aby pracownicy byli świadomi zagrożeń oraz umieli skutecznie reagować w sytuacjach awaryjnych. Przykłady zastosowań laserów w serwisie obejmują precyzyjne pomiary, spawanie i cięcie materiałów, gdzie bezpieczeństwo oczu powinno być priorytetem.

Pytanie 25

Przedstawiony na rysunku element ochrony służy do

A. gaszenia łuku elektrycznego.

B. ochrony przeciwpożarowej.

C. zabezpieczenia przeciwzwarciowego.

D. zabezpieczenia przed wyładowaniami elektrostatycznymi.

Przedstawiony na zdjęciu element to bransoleta antystatyczna, której głównym celem jest odprowadzanie ładunków elektrostatycznych z ciała osoby, co jest niezwykle ważne w pracy z delikatnymi komponentami elektronicznymi. Wyładowania elektrostatyczne mogą prowadzić do uszkodzeń elementów elektronicznych, co w konsekwencji może powodować znaczne straty finansowe oraz obniżać jakość produktów. Zastosowanie bransolety antystatycznej jest standardem w branży elektronicznej, zwłaszcza w środowiskach produkcyjnych, gdzie wymagane jest zachowanie szczególnej ostrożności. Pracownicy powinni nosić takie bransolety w połączeniu z odpowiednimi matami antystatycznymi oraz uziemieniem, aby skutecznie zminimalizować ryzyko uszkodzenia wyrobów. W praktyce, w przypadku montażu układów scalonych, nieprzestrzeganie zasad ochrony przed wyładowaniami elektrostatycznymi może prowadzić do uszkodzeń, których naprawa jest często kosztowna i czasochłonna. Dlatego znajomość i stosowanie takich rozwiązań stanowi fundament odpowiedzialnej praktyki w inżynierii elektronicznej.

Pytanie 26

Które narzędzie służy do zaciskania wtyków RJ na końcach przewodów?

A. C.

B. A.

C. B.

D. D.

Wybór innej odpowiedzi może prowadzić do wielu nieporozumień związanych z właściwym procesem zaciskania wtyków RJ. Kombinerki, które były jedną z opcji, są narzędziem o szerokim zastosowaniu, ale nie są odpowiednie do zaciskania wtyków RJ. Ich budowa nie pozwala na precyzyjne i równomierne zaciskanie metalowych styków wtyku na izolacji przewodów. W przypadku użycia kombinerek, istnieje wysokie ryzyko uszkodzenia wtyku, co może prowadzić do niestabilności połączeń i utraty jakości sygnału. Sytuacja ta wymagałaby późniejszej interwencji, co zwiększa koszty oraz czas pracy. Podobnie, szczypce do ściągania izolacji, chociaż są bardzo użytecznym narzędziem w kontekście przygotowania przewodów, nie mają funkcji zaciskania wtyków. Te narzędzia są zaprojektowane do usuwania izolacji z końców przewodów, a nie do ich uszczelniania czy tworzenia trwałych połączeń. Użycie niewłaściwych narzędzi w instalacjach telekomunikacyjnych może prowadzić do wielu nieefektywności, które mogą być kosztowne w dłuższym okresie. Również szczypce wielofunkcyjne, mimo że mogą wyglądać na uniwersalne, nie są w stanie zapewnić precyzyjnego i efektywnego procesu zaciskania wtyków RJ. W praktyce, każdy z tych błędnych wyborów może prowadzić do błędów w instalacji, które mogą być czasochłonne i kosztowne w naprawie. Dlatego tak ważne jest, aby stosować odpowiednie narzędzia do konkretnego zadania, co jest kluczowe dla zapewnienia jakości i niezawodności połączeń sieciowych.

Pytanie 27

Element elektroniczny, którego symbol graficzny przedstawiono na rysunku to

A. tyrystor.

B. warystor.

C. triak.

D. diak.

Wybranie innego elementu, jak tyrystor, triak czy diak, to chyba wynik nie do końca jasnego zrozumienia ich zastosowania i symboliki. Tyrystor to półprzewodnik, który działa jako przełącznik i kontroluje przepływ prądu tylko w jednym kierunku. Jego symbol wygląda zupełnie inaczej niż symbol warystora – pokazuje cztery terminale i ma swoją charakterystyczną budowę. Tyrystor jest używany głównie w aplikacjach mocy, takich jak regulacja prędkości silników czy dimmery oświetleniowe. Triak działa w obwodach AC i też nie ma podobnego symbolu. Diak z kolei działa w dwóch kierunkach, często w połączeniu z triakami, ale jego symbol również różni się od warystora. Ludzie często mylą te elementy z warystorem, bo mają podobne zastosowania. Ważne jest, by zrozumieć, że warystor chroni przed przepięciami, a te inne są bardziej do kontrolowania prądu. Nieznajomość różnic w symbolach i funkcji tych elementów może prowadzić do poważnych pomyłek w projektowaniu obwodów i ich użytkowaniu.

Pytanie 28

U osoby, która została porażona prądem elektrycznym, występuje zatrzymanie akcji serca oraz brak oddechu. W trakcie udzielania pierwszej pomocy należy wykonać masaż serca oraz sztuczne oddychanie w następującym tempie

A. 2 oddechy przy 30 uciskach na serce

B. 2 oddechy przy 5 uciskach na serce

C. 5 oddechów przy 30 uciskach na serce

D. 5 oddechów przy 5 uciskach na serce

Odpowiedź '2 oddechy na 30 ucisków na serce' jest zgodna z aktualnymi wytycznymi dotyczącymi resuscytacji krążeniowo-oddechowej (RKO) w przypadku dorosłych. Zgodnie z wytycznymi American Heart Association oraz Europejskiej Rady Resuscytacji, stosuje się stosunek 30 ucisków klatki piersiowej do 2 oddechów ratunkowych. Uciskanie serca ma na celu zapewnienie krążenia krwi w organizmie, a sztuczne oddychanie dostarcza tlen do płuc osoby poszkodowanej. Taki schemat działania jest niezbędny, aby zminimalizować ryzyko uszkodzenia mózgu i innych organów spowodowanego brakiem tlenu. Przykładem praktycznym może być sytuacja, w której świadek zdarzenia musi szybko zareagować, aby podjąć RKO, co znacząco zwiększa szanse na przeżycie osoby poszkodowanej. Warto również pamiętać o tym, że po wykonaniu 30 ucisków, należy upewnić się, że drogi oddechowe są drożne przed podaniem oddechów ratunkowych, co jest kluczowe dla skuteczności resuscytacji.

Pytanie 29

Poniżej przedstawiona jest funkcja logiczna opisująca układ przełączający. Dla której kombinacji sygnałów a, b, c wartość tej funkcji będzie wynosiła "1"?

$ F(abc) = a \cdot \overline{b} + c $
	a	b	c
A.	0	1	1
B.	0	1	0
C.	1	1	0
D.	1	0	1

A. B.

B. D.

C. C.

D. A.

Poprawna odpowiedź to D, ponieważ spełnia wymogi logicznej funkcji F(abc). Aby funkcja przyjęła wartość "1", musimy mieć a=1, b̅=1 (co oznacza, że b=0) oraz c=1. Oznacza to, że dla kombinacji D (a=1, b=0, c=1) wszystkie warunki są spełnione, co daje wynik mnożenia logicznego równy 1. W praktycznych zastosowaniach wiedza o funkcjach logicznych jest kluczowa w inżynierii cyfrowej, szczególnie w projektowaniu układów przełączających w systemach elektronicznych. Na przykład, układy te są często wykorzystywane w systemach automatyki przemysłowej, gdzie odpowiednie sygnały muszą być ze sobą skorelowane, aby aktywować określone urządzenia. Przestrzeganie standardów takich jak IEC 61131-3 jest istotne, aby zapewnić spójność i niezawodność operacyjną w układach programowalnych. W związku z tym, zrozumienie tego zagadnienia jest niezbędne dla każdego inżyniera pracującego w dziedzinie automatyki i elektroniki.

Pytanie 30

Urządzenie działające w sieci komputerowej, mające na celu powiększenie zasięgu transmisji przez odtworzenie pierwotnego kształtu sygnału, bez oceny poprawności przesyłanych informacji, to

A. hub

B. switch

C. bridge

D. repeater

Wybór hubu, switcha lub bridge'a jako odpowiedzi na to pytanie jest wynikiem niepełnego zrozumienia ról, jakie pełnią te urządzenia w sieci komputerowej. Hub, będący jednym z najstarszych urządzeń, działa na zasadzie rozsyłania sygnału do wszystkich portów, co skutkuje dużą ilością kolizji i obniżeniem efektywności sieci. Hub nie regeneruje sygnału, a jedynie go powiela, co czyni go mniej wydajnym rozwiązaniem w porównaniu do repeatera. Switch, z drugiej strony, operuje na warstwie drugiej modelu OSI i jest w stanie inteligentnie kierować dane do odpowiednich urządzeń w sieci, co czyni go bardziej złożonym urządzeniem, ale nie ma on na celu zwiększenia zasięgu sygnału. Bridge działa na zasadzie łączenia dwóch lub więcej segmentów sieci, ale również nie regeneruje sygnału i wymaga analizy danych. Kluczowym błędem w myśleniu jest mylenie regeneracji sygnału z analizą i kierowaniem danych. Wybierając niewłaściwe urządzenie, można wprowadzić wiele problemów, takich jak spadek wydajności czy problemy z połączeniem, co może negatywnie wpłynąć na całą infrastrukturę sieciową.

Pytanie 31

Obwód sabotażowy bez zastosowania rezystorów w systemie alarmowym powinien być skonfigurowany w trybie

A. NO

B. NC

C. EOL

D. 2EOL

Konfiguracja EOL (End of Line) polega na zastosowaniu rezystorów na końcu linii czujników, co jest przydatne w bardziej skomplikowanych systemach, gdzie chcemy monitorować stan obwodu na całej jego długości. Jednak w przypadku obwodu sabotażowego bez rezystorów, zastosowanie tej konfiguracji nie jest możliwe, ponieważ wymaga ona dodatkowych komponentów, których w tym przypadku nie ma. Ustawienia NO (Normally Open) również nie są właściwe, ponieważ w tej konfiguracji obwód jest domyślnie otwarty, co w sytuacji sabotażu może nie wywołać alarmu, co jest sprzeczne z zamiarem zabezpieczenia. W przypadku sabotażu, gdy obwód jest otwarty, nie zostanie wysłany żaden sygnał, co prowadzi do poważnego ryzyka. Typowe błędy myślowe, które mogą prowadzić do wyboru niepoprawnych odpowiedzi, obejmują niepełne zrozumienie zasad działania obwodów lub mylenie ich z innymi zastosowaniami. Wybór opcji 2EOL jest także niewłaściwy w kontekście danej kwestii, ponieważ ta metoda również zakłada użycie rezystorów na końcu linii, co nie jest zgodne z wymaganiami pytania. Ostatecznie, zrozumienie różnicy między tymi konfiguracjami oraz ich zastosowaniem w systemach alarmowych jest kluczowe dla skutecznego projektowania i wdrażania zabezpieczeń.

Pytanie 32

Jaki element elektroniczny, na którego obudowie umieszczono oznaczenie 78L05, przedstawiono na fotografii?

A. Tranzystor unipolarny.

B. Filtr aktywny.

C. Stabilizator napięcia.

D. Tranzystor bipolarny.

Odpowiedź "stabilizator napięcia" jest prawidłowa, ponieważ oznaczenie 78L05 wskazuje na liniowy stabilizator napięcia, który dostarcza stałe napięcie wyjściowe 5V z maksymalnym prądem obciążenia do 100 mA. Stabilizatory napięcia są kluczowymi elementami w obwodach elektronicznych, szczególnie w aplikacjach, gdzie wymagane jest stabilne napięcie zasilania dla mikroprocesorów, czujników i układów cyfrowych. W praktyce, takie stabilizatory są często wykorzystywane w zasilaczach, aby zapewnić odpowiednie napięcie dla komponentów. Standardowa obudowa TO-92, w której produkowane są te elementy, ułatwia ich montaż w różnych aplikacjach. Stosowanie stabilizatorów napięcia, takich jak 78L05, przyczynia się do poprawy niezawodności systemów elektronicznych, minimalizując wpływ wahań napięcia zasilającego na działanie układów. Warto również zauważyć, że stabilizatory te są zgodne z powszechnie przyjętymi normami dotyczącymi bezpieczeństwa i wydajności systemów zasilania.

Pytanie 33

Automatyczne wyłączanie telewizora z lampą kineskopową w różnych interwałach czasowych oraz towarzyszący mu chwilowy błysk ekranu w jednym z podstawowych kolorów wskazuje na

A. uszkodzenie toru odchylania poziomego

B. przerwę w torze zasilania

C. zwarcia międzyelektrodowe

D. usterkę toru odchylania poziomego

Zjawisko samoczynnego wyłączania się odbiornika telewizyjnego z lampą kineskopową oraz towarzyszący mu chwilowy rozbłysk ekranu w jednym z podstawowych kolorów najczęściej wskazuje na zwarcia międzyelektrodowe. Takie zwarcia mogą występować pomiędzy elektrodami wewnątrz kineskopu, prowadząc do nieprawidłowego działania odbiornika. W momencie wystąpienia zwarcia, elektronika telewizora interpretuje to jako błąd w sygnale, co skutkuje wyłączeniem odbiornika. Praktycznie, użytkownicy mogą zaobserwować takie problemy, gdy odbiornik nagle gaśnie, a ekran na moment zmienia kolor, co może sugerować problemy z emisją elektronów. Dobre praktyki dotyczące diagnostyki telewizorów sugerują systematyczne sprawdzanie stanu kineskopów oraz elektrod, aby zminimalizować ryzyko wystąpienia podobnych problemów. W przypadku identyfikacji takich usterek, zaleca się wymianę kineskopu, co jest zgodne z normami serwisowymi i zapewnia długotrwałą oraz niezawodną pracę urządzenia.

Pytanie 34

Na stanowiskach zajmujących się naprawą i konserwacją sprzętu elektronicznego nie jest wymagane

A. wyłączników różnicowoprądowych

B. uziemienia ochronnego

C. zerowania ochronnego

D. klimatyzacji

Klimatyzacja, choć może być korzystna w pewnych warunkach pracy, nie jest wymagana na stanowiskach do naprawy i konserwacji urządzeń elektronicznych. Kluczowe jest, aby urządzenia te były odpowiednio wentylowane, co można osiągnąć poprzez naturalną cyrkulację powietrza lub odpowiednie systemy wentylacyjne. Dobrą praktyką w tym zakresie jest zapewnienie, że temperatura w pomieszczeniu nie przekracza zalecanych norm, aby nie wpływać negatywnie na wrażliwe komponenty elektroniczne. Zastosowanie klimatyzacji może być korzystne w kontekście stabilizacji temperatury, ale nie jest to wymóg normatywny. Przykładem może być warsztat serwisowy, gdzie mechanicy stosują wentylację, aby utrzymać optymalne warunki pracy, ale niekoniecznie korzystają z klimatyzacji. Warto zaznaczyć, że odpowiednie warunki pracy, w tym temperatura, mają kluczowe znaczenie dla wydajności i trwałości sprzętu elektronicznego.

Pytanie 35

Nagłe zmiany temperatury (np. z powodu pieców czy otwartych okien) mogą powodować zakłócenia w działaniu detektora umieszczonego w jego pobliżu?

A. światła

B. czadu

C. dymu

D. ruchu

Wybór dymu, światła lub czadu jako odpowiedzi na pytanie o wpływ gwałtownych zmian temperatury na detektory nie oddaje rzeczywistego mechanizmu działania tych urządzeń. Detektory dymu działają na zupełnie innych zasadach, najczęściej polegających na wykrywaniu cząsteczek dymu w powietrzu, co czyni je mniej wrażliwymi na zmiany temperatury. Takie detektory mają swoje specyficzne wymagania dotyczące instalacji, które są bardziej związane z wentylacją i obecnością źródeł dymu, a nie z nagłymi skokami temperatury. Podobnie, detektory światła bazują na fotokomorze, która reaguje na natężenie światła, a więc ich działanie nie jest bezpośrednio związane z temperaturą otoczenia. W przypadku detektorów czadu, ich funkcjonalność opiera się na pomiarze stężenia tlenku węgla, a nie na zmianach temperatury. Typowym błędem myślowym jest mylenie różnych typów detektorów i ich zasad działania. Aby skutecznie zainstalować systemy alarmowe, kluczowe jest zrozumienie, jakie czynniki wpływają na ich działanie, co jest istotne nie tylko dla zapewnienia bezpieczeństwa, ale także dla efektywności operacyjnej całego systemu. Zarówno normy, jak i dobre praktyki w branży zabezpieczeń podkreślają znaczenie dobrego doboru i rozmieszczenia detektorów, aby maksymalizować ich skuteczność w odpowiednich warunkach.

Pytanie 36

Gdy w wzmacniaczu użyjemy ujemnego sprzężenia zwrotnego równoległego o charakterze napięciowym, to wzmocnienie

A. napięciowe zmniejszy się

B. napięciowe zostanie niezmienne

C. napięciowe wzrośnie

D. prądowe pozostanie na tym samym poziomie

Rozważając inne odpowiedzi, należy zwrócić uwagę na koncepcje związane z działaniem sprzężenia zwrotnego. Przykładowo, stwierdzenie, że wzmocnienie prądowe będzie stałe, jest mylnym podejściem, ponieważ ujemne sprzężenie zwrotne wpływa przede wszystkim na wzmocnienie napięciowe, a nie prądowe. Wzmocnienie prądowe może się zmieniać w zależności od obciążenia i warunków pracy wzmacniacza. Z kolei wskazanie, że napięciowe wzrośnie, jest błędne, ponieważ zastosowanie ujemnego sprzężenia zwrotnego ma na celu redukcję wzmocnienia, a nie jego zwiększenie. Stabilizacja wzmocnienia wiąże się z efektem ograniczenia wzmocnienia do wartości określającej funkcjonalność wzmacniacza, co z kolei zapobiega nieliniowości w jego działaniu. Odpowiedzi sugerujące, że napięciowe może zmaleć, także są nieprawidłowe, gdyż wzmocnienie napięciowe nie maleje w wyniku wprowadzenia sprzężenia zwrotnego, ale stabilizuje się na określonym poziomie. Błędne przekonania w tej kwestii często wynikają z braku zrozumienia mechanizmów działania sprzężenia zwrotnego oraz ich wpływu na parametry wzmacniacza. Wzmacniacze, w których zastosowano odpowiednią konfigurację sprzężenia zwrotnego ujemnego, są projektowane zgodnie z najlepszymi praktykami inżynieryjnymi, co pozwala na uzyskanie wysokiej jakości sygnału przy jednoczesnym unikaniu zniekształceń.

Pytanie 37

Najlepiej połączyć bierne kolumny głośnikowe z akustycznym wzmacniaczem przy użyciu przewodu

A. koncentrycznym nieekranowanym

B. symetrycznym o małym przekroju żył

C. symetrycznym o dużym przekroju żył

D. koncentrycznym ekranowanym

Wybór niewłaściwego rodzaju przewodu do połączenia kolumn głośnikowych z wzmacniaczem akustycznym może prowadzić do znacznych strat jakości sygnału oraz zwiększenia poziomu zakłóceń. Przewody koncentryczne nieekranowane są szczególnie narażone na wpływ zakłóceń elektromagnetycznych, co w praktyce oznacza, że sygnał audio może być zniekształcony przez różnorodne źródła zakłóceń, takie jak inne urządzenia elektroniczne. Użycie przewodów o małym przekroju żył może z kolei prowadzić do zwiększenia oporu, co skutkuje dodatkowymi stratami mocy oraz obniżeniem jakości dźwięku. W kontekście połączeń głośnikowych, zastosowanie przewodu koncentrycznego ekranowanego również nie jest optymalne, ponieważ choć ekranowanie może pomóc w redukcji zakłóceń, to nie zapewnia ono takiej samej ochrony przed interferencjami jak przewody symetryczne. Często błędnie zakłada się, że jakiekolwiek ekranowanie wystarczy do ochrony sygnału, co jest mylnym podejściem, szczególnie w profesjonalnym nagłośnieniu, gdzie jakość sygnału jest kluczowa. Właściwy dobór przewodów do systemów audio jest zgodny z najlepszymi praktykami branżowymi, które promują stosowanie odpowiednich typów kabli w zależności od ich zastosowania, co jest niezbędne do zapewnienia optymalnej wydajności systemów akustycznych.

Pytanie 38

Technologia umożliwiająca bezprzewodową komunikację na krótkim zasięgu pomiędzy różnymi urządzeniami elektronicznymi to

A. WiMAX

B. GPRS

C. FIREWIRE

D. BLUETOOTH

Bluetooth to technologia bezprzewodowa, która umożliwia komunikację na krótkie odległości pomiędzy różnymi urządzeniami elektronicznymi, takimi jak telefony, głośniki, słuchawki, a także komputery i urządzenia IoT. Działa w paśmie częstotliwości 2.4 GHz i jest skonstruowana w taki sposób, aby minimalizować zakłócenia z innych urządzeń. Standard Bluetooth został zaprojektowany z myślą o energooszczędności, co pozwala na długotrwałe użytkowanie urządzeń przenośnych. Przykłady zastosowania Bluetooth obejmują bezprzewodowe przesyłanie danych, podłączanie zestawów słuchawkowych do telefonów, a także synchronizację urządzeń, takich jak smartfony z komputerami. Warto również zaznaczyć, że Bluetooth implementuje mechanizmy zabezpieczeń, takie jak szyfrowanie, co czyni go bezpiecznym rozwiązaniem do przesyłania poufnych informacji. Standard Bluetooth przeszedł wiele ewolucji, a jego najnowsze wersje oferują większą przepustowość oraz zasięg, co czyni go jeszcze bardziej wszechstronnym rozwiązaniem w dziedzinie komunikacji bezprzewodowej.

Pytanie 39

Przedstawiony na rysunku przyrząd pomiarowy służy do wykonywania pomiarów w

A. sieciach telewizji kablowej.

B. instalacjach antenowych.

C. sieciach komputerowych.

D. instalacjach zasilających urządzenia.

Poprawna odpowiedź to sieci komputerowe, ponieważ przedstawiony na zdjęciu przyrząd to tester kabli sieciowych. Urządzenie to jest kluczowe w diagnostyce i utrzymaniu infrastruktury sieciowej. Tester kabli pozwala na sprawdzenie ciągłości połączeń, identyfikację błędów w okablowaniu oraz testowanie zgodności z normami, takimi jak TIA/EIA-568. Dzięki niemu można szybko zlokalizować problemy, takie jak zwarcia, przerwy czy odwrotne połączenia, co jest niezbędne w utrzymaniu stabilności i wydajności sieci komputerowych. W praktyce, tester kabli jest używany przez techników IT podczas instalacji nowych sieci, a także w trakcie konserwacji istniejących systemów, co zapewnia ich niezawodność. Oprócz tego, urządzenie to przyczynia się do szybszego rozwiązywania problemów, co zmniejsza przestoje i zwiększa efektywność operacyjną.

Pytanie 40

Czym jest funkcja AF w radiu?

A. Odbieranie informacji drogowych

B. Automatyczne dostrajanie

C. Odbieranie lokalnych audycji

D. Automatyczna regulacja głośności

Funkcja AF, czyli Automatyczne Dostosowanie, odnosi się do zdolności odbiornika radiowego do automatycznego przestrojenia się na najlepszą dostępną jakość sygnału w danym momencie. W praktyce oznacza to, że gdy sygnał stacji radiowej ulega osłabieniu, system AF może automatycznie przełączyć odbiornik na inną, ale powiązaną częstotliwość, na której ta sama stacja nadaje silniejszy sygnał. To rozwiązanie jest szczególnie przydatne w przypadku stacji, które nadają na kilku częstotliwościach, co jest typowe dla stacji FM. W rezultacie użytkownik nie musi ręcznie zmieniać częstotliwości, co zwiększa komfort i wygodę korzystania z odbiornika. Dobre praktyki w projektowaniu odbiorników radiowych zalecają implementację funkcji AF, aby zapewnić lepszą jakość odbioru oraz minimalizować zakłócenia w trakcie słuchania. To podejście jest zgodne z zasadami ergonomii, które kładą duży nacisk na potrzebę uproszczenia interakcji użytkownika z urządzeniami elektronicznymi.
