Pytanie 4
Na wyświetlaczu panelu operatorskiego falownika wyświetla się kod błędu F005. Określ na podstawie tabeli z instrukcji serwisowej co może być przyczyną sygnalizowania wystąpienia błędu.
| Kod błędu | Opis uszkodzenia | Czynności naprawcze |
|---|---|---|
| F001 | Przepięcie | Sprawdź czy wielkość napięcia zasilania jest właściwe dla znamion falownika i sterowanego silnika. Zwiększyć czas opadania częstotliwości (nastawa P003). Sprawdź czy moc hamowania mieści się w dopuszczalnych granicach. |
| F002 | Przetężenie | Sprawdź czy moc falownika jest odpowiednia do zastosowanego silnika. Sprawdź czy długość kabli zasilających silnika nie jest zbyt duża. Sprawdź czy nie nastąpiło przebicie izolacji uzwojeń silnika lub przewodów kabli zasilających. Sprawdź czy wartości nastaw P081 - P086 są zgodne z wartościami danych znamionowych silnika. Sprawdź czy wartość nastawy P089 jest zgodna z wielkością rzeczywistej rezystancji uzwojeń stojana silnika. Zwiększ czas narastania częstotliwości wyjściowej P002. Zmniejsz wielkości forsowania częstotliwości (wartość nastaw P078 i P079). Sprawdź czy wał silnika nie jest zablokowany lub przeciążony. |
| F003 | Przeciążenie | Sprawdź czy silnik nie jest przeciążony. Zwiększ częstotliwość maksymalną (wartość nastawy P013) w przypadku gdy używany jest silnik o dużym poślizgu znamionowym. |
| F005 | Przegrzanie falownika (zadziałanie wewnętrznego termistora PTC) | Sprawdź czy temperatura otoczenia przekształtnika nie jest zbyt wysoka. Sprawdź czy wloty i wyloty powietrza chłodzącego obudowy falownika nie są przysłonięte przez elementy sąsiadujące. Sprawdź czy wentylator chłodzący funkcjonuje prawidłowo. |
| F008 | Przekroczenie okresu oczekiwania na sygnał z łącza szeregowego | Sprawdź poprawność łącza szeregowego. Sprawdź prawidłowość ustawienia parametrów komunikacji łącza szeregowego (wartości nastaw P091 - P093). |
A. Za duża moc silnika.
B. Za małe obciążenie na wale silnika.
C. Za mała częstotliwość.
D. Za duża temperatura otoczenia.
Odpowiedź "Za duża temperatura otoczenia." jest prawidłowa, ponieważ kod błędu F005, wskazujący na przegrzanie falownika, jednoznacznie sugeruje, że warunki otoczenia są niewłaściwe. Przegrzanie falownika może prowadzić do poważnych uszkodzeń urządzenia, co w dłuższym czasie może skutkować jego awarią. W praktyce, aby zapobiec takim sytuacjom, ważne jest zapewnienie odpowiedniego chłodzenia i wentylacji falownika w jego miejscu instalacji. Zastosowanie wentylatorów lub systemów klimatyzacyjnych jest kluczowe w zapewnieniu optymalnych warunków pracy. Warto również regularnie monitorować temperaturę otoczenia oraz stan termistora PTC, co pozwoli na wczesne wykrywanie problemów z przegrzewaniem. W przypadku wykrycia wysokiej temperatury otoczenia, należy rozważyć zmianę lokalizacji falownika lub poprawę jego chłodzenia, zgodnie z wytycznymi producenta, co jest zgodne z najlepszymi praktykami branżowymi.
Pytanie 5
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
Jaką linią powinno się przedstawiać niewidoczne kontury oraz krawędzie obiektów?
A. Cienką ciągłą
B. Grubą ciągłą
C. Grubą przerywaną
D. Cienką przerywaną
Cienka przerywana linia to naprawdę ważny element w rysunku technicznym. Zwłaszcza jak chodzi o pokazywanie krawędzi, których nie widać, czy zarysów różnych przedmiotów. W inżynierii i architekturze to jest wręcz standard, bo te linie są subtelne i nie psują odbioru najważniejszych detali rysunku. Dzięki cienkiej przerywanej linii łatwiej zauważyć elementy, które są zasłonięte przez inne części modelu. To jest kluczowe, zwłaszcza w projektach budowlanych, gdzie takie linie mogą wskazywać ukryte okna czy drzwi. Poza tym, trzymanie się tych norm ułatwia komunikację między projektantami a wykonawcami, minimalizując ryzyko nieporozumień. Takie podejście, zgodne z normami ISO 128 i ANSI Y14.2, gwarantuje, że nasze dokumentacje są na odpowiednim poziomie i dobrze zrozumiane przez wszystkich.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
Jaki typ zaworu powinno się użyć w układzie pneumatycznym, aby zachować ciśnienie na określonym poziomie?
A. Zawór nastawny dławiąco-zwrotny
B. Zawór nastawny podwójnego sygnału
C. Zawór redukcyjny
D. Zawór przełączający
Zawór redukcyjny jest kluczowym elementem w układach pneumatycznych, który pozwala na utrzymanie stałego ciśnienia roboczego na zadanym poziomie. Jego główną funkcją jest ograniczenie ciśnienia gazu z zewnętrznego źródła, co jest niezbędne w wielu aplikacjach przemysłowych, gdzie precyzyjne zarządzanie ciśnieniem jest istotne dla wydajności procesu. Przykładowo, w systemach automatyzacji, gdzie zasilanie urządzeń pneumatycznych wymaga stałego ciśnienia, zastosowanie zaworu redukcyjnego zapewnia stabilność i bezpieczeństwo pracy. W praktyce, zawory te są często wykorzystywane w połączeniu z innymi elementami, takimi jak manometry i zawory sterujące, co pozwala na dokładne monitorowanie i regulację ciśnienia w układzie. Zgodnie z normami branżowymi, instalacja zaworów redukcyjnych powinna być przeprowadzona z uwzględnieniem specyfikacji producenta oraz lokalnych przepisów dotyczących bezpieczeństwa, aby zapewnić ich prawidłowe funkcjonowanie i długą żywotność.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
Według zasad rysowania schematów układów pneumatycznych, symbolem składającym się z litery A oraz cyfr oznacza się
A. pompy
B. elementy sygnalizacyjne
C. siłowniki
D. zawory pneumatyczne
Odpowiedzi niepoprawne sugerują pewne nieporozumienia dotyczące oznaczeń w układach pneumatycznych. Oznaczenia elementów w tych systemach są ściśle określone normami międzynarodowymi, które pomagają w jednoznacznym identyfikowaniu poszczególnych komponentów. Elementy sygnałowe, takie jak czujniki i przełączniki, są oznaczane innymi literami, co może prowadzić do błędnych wniosków, jeśli osoba nie zna odpowiednich symboli. W przypadku pomp, oznaczenia również odbiegają od symboli stosowanych dla siłowników, ponieważ pompy mają swoje specyficzne funkcje i zastosowania w systemach pneumatycznych, takie jak generowanie ciśnienia powietrza. Zawory pneumatyczne są kolejnym typem komponentów, które również mają swoje unikalne symbole. Powszechnym błędem jest mylenie funkcji siłowników z innymi elementami systemu, co może wynikać z niewłaściwego zrozumienia ich roli jako elementów wykonawczych. Aby efektywnie pracować w dziedzinie pneumatyki, kluczowe jest zapoznanie się z normami oraz dobrymi praktykami w zakresie oznaczania i wykorzystywania tych komponentów, co znacząco przyczynia się do poprawy jakości projektowania oraz bezpieczeństwa w systemach pneumatycznych.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
Jakiego symbolu literowego zgodnego z normą IEC 61131 używa się w programie sterującym do wskazywania komórek pamięci danych w programowalnym sterowniku?
A. I
B. M
C. Q
D. W
Poprawna odpowiedź to 'M', ponieważ symbol ten w normie IEC 61131-3 odnosi się do komórek pamięci danych w programowalnych sterownikach logicznych (PLC). Komórki pamięci są kluczowe dla działania PLC, gdyż umożliwiają przechowywanie tymczasowych i trwałych danych, które są niezbędne do prawidłowego działania aplikacji automatyki. W przypadku programowania PLC, ważne jest zrozumienie różnorodności typów danych oraz ich adresowania. Przykładowo, w aplikacjach automatyki przemysłowej często wykorzystuje się pamięć do przechowywania stanów, danych procesowych oraz wyników obliczeń. Odpowiednie zarządzanie pamięcią jest kluczowe dla wydajności aplikacji oraz ich bezpieczeństwa. Zastosowanie symboli literowych zgodnie z normą IEC 61131-3 jest nie tylko praktyką standardową, ale również przyczynia się do łatwiejszej interpretacji kodu przez innych programistów, co jest istotne w kontekście współpracy w zespole oraz przyszłej konserwacji systemów.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22
Jakie niekorzystne zmiany w właściwościach cieczy hydraulicznych można zidentyfikować bezpośrednio w miejscu eksploatacji układu?
A. Zawartość cząsteczek metali i wartość kwasowa
B. Obecność wody oraz lepkość cieczy
C. Starzenie termiczne oraz obecność powietrza
D. Zawartość osadów i wartość zasadowa
Starzenie termiczne i obecność powietrza to zmiany, które można łatwo wykryć w cieczy hydraulicznej bez konieczności przeprowadzania skomplikowanych testów laboratoryjnych. Starzenie termiczne objawia się m.in. poprzez zmianę koloru cieczy, co może wskazywać na degradację jej właściwości. Z kolei obecność powietrza jest zauważalna przez tworzenie się bąbelków, co może prowadzić do poważnych problemów, takich jak kawitacja. Przykładem zastosowania tej wiedzy jest regularne monitorowanie cieczy hydraulicznych w systemach maszynowych, co pozwala na wczesne wykrywanie problemów i zapobieganie awariom. Zgodnie z zaleceniami branżowymi, takie jak ISO 4406, monitorowanie jakości cieczy jest kluczowe dla utrzymania efektywności układów hydraulicznych. Wykrywanie starzenia termicznego i obecności powietrza jest zatem istotnym krokiem w zapewnieniu niezawodności i długowieczności systemów hydraulicznych, co jest korzystne zarówno z perspektywy operacyjnej, jak i ekonomicznej.
Pytanie 23
W jaki sposób powinno się zdefiniować dane w programach sterowników PLC, które mają postać sekwencji znaków lub cyfr, przy czym cyfry traktowane są jedynie jako znaki (bez przypisanej wartości)?
A. STRING
B. USINT
C. BYTE
D. WORD
Odpowiedź STRING jest poprawna, ponieważ typ ten jest używany do reprezentowania ciągów znaków, które mogą składać się zarówno z liter, jak i cyfr. W kontekście programowania w środowisku PLC (Programmable Logic Controller), stosowanie typu STRING jest kluczowe, gdyż umożliwia przechowywanie danych jako tekst, co jest istotne w wielu aplikacjach, takich jak generowanie komunikatów, etykietowanie danych czy obsługa interfejsów użytkownika. W standardzie IEC 61131-3, który definiuje normy dotyczące programowania sterowników PLC, STRING jest jednym z podstawowych typów danych, co czyni go uniwersalnym rozwiązaniem w automatyzacji oraz programowaniu maszyn. Przykłady zastosowania obejmują przechowywanie nazw produktów, adresów, a także komunikatów błędów, które wymagają elastyczności w formacie danych. W dodatku, stringi mogą być łatwo manipulowane, co pozwala na ich formatowanie oraz analizę, co przyczynia się do większej wydajności procesów produkcyjnych.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
Jaki jest podstawowy cel stosowania programowalnych sterowników logicznych (PLC) w systemach mechatronicznych?
A. Zwiększenie masy urządzeń
B. Zmniejszenie zużycia energii
C. Automatyzacja procesów przemysłowych
D. Poprawa estetyki urządzeń
Odpowiedź sugerująca, że celem PLC jest poprawa estetyki urządzeń, nie ma uzasadnienia w kontekście funkcji tych urządzeń. PLC są zaprojektowane, aby wykonywać określone zadania związane z kontrolą procesów, a nie wpływać na wygląd urządzeń. Właściwie, często nie są widoczne dla użytkownika końcowego, ponieważ są ukryte w szafach sterowniczych. Zmniejszenie zużycia energii mogłoby być pośrednim efektem stosowania PLC w niektórych przypadkach, jednak nie jest to ich podstawowa funkcja. Główną rolą PLC jest kontrolowanie procesów, a nie bezpośrednie zarządzanie zużyciem energii. Owszem, przez optymalizację procesów można osiągnąć efektywniejsze wykorzystanie zasobów, ale to nie jest główny cel ich stosowania. Sugerowanie, że PLC mają na celu zwiększenie masy urządzeń, jest całkowicie niepoprawne. W rzeczywistości, w kontekście mechatroniki i automatyki, dąży się do minimalizacji i optymalizacji masy oraz przestrzeni zajmowanej przez komponenty. PLC są konstruowane w sposób kompaktowy, aby nie zajmować więcej miejsca niż to konieczne. Zwiększenie masy urządzeń nie jest ani celem, ani pożądanym efektem w zastosowaniach przemysłowych.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?
A. 192.168.100.3
B. 192.168.101.3
C. 192.168.100.2
D. 192.168.99.2
Udzielona odpowiedź nie jest właściwa z kilku istotnych powodów. W przypadku adresu 192.168.100.2, jest to adres przypisany do komputera, więc nie może być użyty przez inne urządzenie w tej samej sieci. Użycie tego adresu przez sterownik PLC prowadziłoby do konfliktu adresów IP, co uniemożliwiłoby poprawną komunikację w sieci. Kolejny adres, 192.168.99.2, znajduje się w zupełnie innej podsieci, co także uniemożliwia komunikację z komputerem o adresie 192.168.100.2. W przypadku IP 192.168.101.3, również jest to adres przynależący do innej podsieci, co przekreśla możliwość nawiązania połączenia. Kluczowym aspektem w projektowaniu sieci jest zrozumienie, jak działają klasy adresowe i maski podsieci. Adresy IP są podzielone na różne klasy (A, B, C), które określają, jak wiele urządzeń może być w danej podsieci. W tym kontekście, maksymalne wykorzystanie dostępnych adresów w podsieci C, do której należy adres 192.168.100.2, jest kluczowe dla zapewnienia sprawnej komunikacji w sieci lokalnej. Niewłaściwe przypisanie adresu IP skutkuje nie tylko brakiem łączności, ale także może prowadzić do trudności w diagnozowaniu problemów w sieci. Zrozumienie, jak poprawnie przypisywać adresy IP w oparciu o ich lokalizację w podsieci, jest fundamentem skutecznego zarządzania siecią.
Pytanie 33

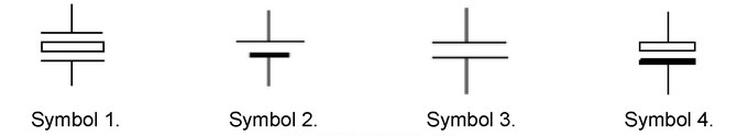

Aby przedstawić na schemacie rezonator kwarcowy należy użyć symbolu graficznego o numerze
