Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 17 grudnia 2025 14:50
Data zakończenia: 17 grudnia 2025 15:01

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką wartość prądu nominalnego powinien mieć wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach U_N = 230 V oraz P_N = 2,4 kW przed zwarciem?

A. 10 A

B. 16 A

C. 20 A

D. 6 A

Dobór wyłącznika nadprądowego o niewłaściwej wartości prądu znamionowego najczęściej wynika z błędnych obliczeń lub nieprawidłowego zrozumienia parametrów obciążenia. W przypadku wartości 6 A, 10 A i 20 A, można zauważyć, że każdy z tych wyborów nieprawidłowo odzwierciedla rzeczywisty prąd roboczy urządzenia. Wyłącznik 6 A jest zdecydowanie zbyt niski dla obciążenia 10,43 A, co skutkowałoby jego ciągłym wyłączaniem przy normalnej pracy grzejnika. Z kolei wybór wyłącznika o prądzie znamionowym 10 A również nie zapewnia odpowiedniego marginesu bezpieczeństwa, co może prowadzić do częstych wyłączeń w trakcie pracy przy pełnym obciążeniu. Z kolei zastosowanie wyłącznika 20 A może wydawać się bezpieczniejsze, jednak może prowadzić do sytuacji, w której rzeczywiste zwarcie nie zostanie odpowiednio zidentyfikowane i zadziała z opóźnieniem, co jest niebezpieczne. Obliczenia przekładają się na praktyczne podejście do projektowania instalacji, gdzie stosowanie wyłączników nadprądowych o zbyt wysokiej wartości prądu może narazić instalację na ryzyko uszkodzeń. Zgodnie z normami obowiązującymi w branży, ważne jest, aby zawsze dobierać wyłączniki w oparciu o rzeczywiste obciążenia i ich charakterystykę, aby zapewnić bezpieczeństwo oraz właściwe działanie całej instalacji.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

W jakim schemacie sieciowym nie można używać wyłączników różnicowoprądowych jako zabezpieczeń przed porażeniem w przypadku uszkodzenia?

A. W systemie TN-C

B. W systemie TN-S

C. W systemie TT

D. W systemie IT

Układ TN-C (z ang. Terre Neutral Combined) charakteryzuje się tym, że neutralny przewód (N) i przewód ochronny (PE) są połączone w jednym przewodzie (PEN) na całej długości instalacji. Z tego powodu, wyłączniki różnicowoprądowe (RCD) nie mogą być stosowane jako elementy ochrony przeciwporażeniowej, ponieważ w przypadku uszkodzenia nie ma możliwości prawidłowego pomiaru prądów różnicowych. W układach TN-C, uszkodzenie przewodu PEN może prowadzić do niebezpiecznej sytuacji, gdzie brak separacji przewodów ochronnych i neutralnych utrudnia detekcję nieprawidłowości. Przykładem stosowania wyłączników różnicowoprądowych są układy TN-S, gdzie przewody N i PE są oddzielone, co umożliwia skuteczne monitorowanie prądów różnicowych. Warto również zaznaczyć, że w kontekście przepisów, zgodnie z normą PN-EN 61008-1, RCD powinny być używane w odpowiednich układach, aby zapewnić skuteczną ochronę przed porażeniem elektrycznym, co w układzie TN-C nie jest możliwe.

Pytanie 5

Kto jest uprawniony do przeprowadzenia konserwacji silnika tokarki TUE-35 w zakładzie elektromechanicznym?

A. Operator tej maszyny

B. Osoba, która posiada odpowiednie przeszkolenie i uprawnienia

C. Każdy pracownik na pisemne zlecenie pracodawcy

D. Kierownik grupy mechaników

Odpowiedź, że konserwację silnika tokarki TUE-35 może przeprowadzić osoba przeszkolona i uprawniona, jest prawidłowa ze względu na konieczność przestrzegania standardów bezpieczeństwa oraz eksploatacji maszyn. W branży mechanicznej i elektromechanicznej, konserwacja urządzeń mechanicznych, takich jak tokarki, wymaga specjalistycznej wiedzy oraz umiejętności, które zdobywa się podczas szkoleń. Tylko wykwalifikowany personel ma odpowiednie kompetencje do zdiagnozowania potencjalnych problemów, dokonywania niezbędnych napraw oraz przeprowadzania regularnych przeglądów technicznych, co zapobiega dalszym uszkodzeniom maszyny. Przykładem może być sytuacja, w której nieprzeszkolona osoba próbuje wymienić uszczelnienia w silniku, co może prowadzić do jego awarii lub nawet zagrożenia dla zdrowia pracowników. Warto zauważyć, że w wielu zakładach przemysłowych obowiązują określone normy, takie jak ISO 9001, które wymagają, aby wszystkie prace konserwacyjne były przeprowadzane przez wykwalifikowany personel, co podkreśla znaczenie odpowiednich uprawnień.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Podczas pracy szlifierka kątowa nagle przestała działać. Ustalono, że nie jest to spowodowane brakiem zasilania. Aby zlokalizować awarię, należy odłączyć napięcie, a następnie

A. ocenić stan szczotek

B. zmierzyć rezystancję izolacji kabla zasilającego

C. sprawdzić rezystancję przewodu ochronnego

D. zmierzyć temperaturę uzwojenia stojana

Odpowiedź 'sprawdzić stan szczotek' jest prawidłowa, ponieważ szczotki w szlifierkach kątowych odgrywają kluczową rolę w przewodzeniu prądu do wirnika silnika. Ich zużycie lub zablokowanie może prowadzić do przerwy w obwodzie, co objawia się nagłym zatrzymaniem urządzenia. Praktyczne podejście do diagnostyki polega na regularnym monitorowaniu stanu szczotek, co powinno być uwzględnione w harmonogramie konserwacji. W przypadku stwierdzenia ich zużycia zaleca się wymianę, aby uniknąć dalszych uszkodzeń silnika. Standardy branżowe, takie jak IEC 60034, podkreślają znaczenie utrzymania stanu technicznego maszyn elektrycznych, co obejmuje również regularne sprawdzanie i konserwację szczotek. Ponadto, warto zaznaczyć, że używanie oryginalnych części zamiennych zwiększa niezawodność i żywotność urządzeń, co jest zgodne z najlepszymi praktykami w dziedzinie elektryki i mechaniki.

Pytanie 8

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

A. o mniejszej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

B. o większej średnicy i wyższej liczbie zwojów niż uzwojenie wtórne

C. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

D. o większej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

Wybrane odpowiedzi mylą podstawowe zasady działania transformatorów. Uzwojenie pierwotne nie powinno być wykonane z drutu o większej średnicy ani mniejszej liczbie zwojów niż uzwojenie wtórne, ponieważ takie podejście skutkuje osłabieniem indukcji elektromagnetycznej. Przy mniejszej liczbie zwojów w uzwojeniu pierwotnym, pole magnetyczne generowane w rdzeniu byłoby niewystarczające do efektywnego przekazywania energii, co prowadziłoby do niskiej wydajności transformatora. Kolejnym błędem jest założenie, że większa średnica drutu w uzwojeniu pierwotnym sprzyja zwiększeniu efektywności. W rzeczywistości, cieńszy drut z większą liczbą zwojów pozwala na skoncentrowanie pola magnetycznego, co jest kluczowe dla działania transformatora. W przypadku stosowania drutu o większej średnicy, efektywność transformacji napięcia uległaby znacznemu pogorszeniu, a straty energii z powodu efektu Joule'a wzrosłyby. Ponadto, w kontekście inżynierii elektrycznej, projektowanie uzwojeń opiera się na zasadach indukcji elektromagnetycznej oraz na optymalizacji parametrów, co sprawia, że wiedza o liczbie zwojów oraz ich średnicy jest niezbędna do stworzenia efektywnego urządzenia. Użycie niewłaściwych wartości nie tylko obniża efektywność, ale również może prowadzić do awarii urządzenia.

Pytanie 9

Jakie powinno być maksymalne wskazanie amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V o częstotliwości 50 Hz, zasilanej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, n = 70%, cosφ = 0,96?

A. 4A

B. 3A

C. 1A

D. 2A

Wybór niewłaściwego zakresu pomiarowego amperomierza może prowadzić do poważnych błędów w pomiarach oraz potencjalnych uszkodzeń sprzętu. Na przykład, zbyt niski zakres pomiarowy, jak 1A czy 2A, nie uwzględnia rzeczywistego natężenia prądu, które może przekroczyć te wartości, zwłaszcza w przypadku rozruchu silnika, gdzie prąd może być znacznie wyższy niż nominalny. Takie podejście jest niebezpieczne, ponieważ może prowadzić do uszkodzeń amperomierza lub podzespołów instalacji. Dodatkowo, nie uwzględniając współczynnika mocy, można błędnie ocenić rzeczywiste natężenie prądu, co również wpływa na dokładność pomiaru. Przy pomiarach w instalacjach elektrycznych ważne jest również przestrzeganie dobrych praktyk, takich jak stosowanie urządzeń o odpowiednich parametrach technicznych oraz zapewnienie marginesu bezpieczeństwa, co jest kluczowe dla ochrony zarówno urządzeń, jak i osób pracujących w pobliżu instalacji. Wybór amperomierza powinien być zatem oparty na rzetelnych obliczeniach oraz analizie wszystkich czynników wpływających na obciążenie instalacji.

Pytanie 10

Aby zapewnić skuteczną ochronę przed porażeniem prądem dla użytkowników gniazd wtyczkowych z prądem nieprzekraczającym 32 A, należy je chronić wyłącznikiem różnicowoprądowym o nominalnym prądzie różnicowym wynoszącym

A. 1 000 mA

B. 500 mA

C. 30 mA

D. 100 mA

Wyłącznik różnicowoprądowy o znamionowym prądzie różnicowym równym 30 mA jest uważany za standard w przypadku ochrony użytkowników obwodów gniazd wtyczkowych o prądzie nieprzekraczającym 32 A. Jego głównym zadaniem jest szybka detekcja prądów upływowych, które mogą stwarzać zagrożenie porażenia prądem elektrycznym. Prąd różnicowy 30 mA jest skutecznym zabezpieczeniem, które wyłącza obwód w przypadku wykrycia różnicy prądów powyżej tej wartości, co znacząco redukuje ryzyko poważnych obrażeń ciała. W praktyce, w przypadku zastosowań w domach i lokalach użyteczności publicznej, wyłączniki te są często stosowane w obwodach zasilających gniazda, gdzie użytkownicy mogą mieć styczność z wodą lub wilgotnymi warunkami. Dodatkowo, zgodnie z normą PN-EN 61008-1, wyłączniki różnicowoprądowe o prądzie różnicowym 30 mA powinny być standardem w instalacjach elektrycznych, gdzie występuje ryzyko porażenia ciała ludzkiego.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

A. Zmierzyć ciągłość przewodów ochronnych PE

B. Sprawdzić kondycję połączeń przewodów w puszkach oraz aparatach

C. Sprawdzić funkcję przycisku "TEST" na wyłączniku RCD

D. Zmierzyć rezystancję izolacji przewodów w tym obwodzie

Sprawdzanie działania wyłącznika RCD przy pomocy przycisku 'TEST' nie rozwiązuje problemu z wysoką wartością impedancji pętli zwarcia, a jedynie testuje funkcjonalność samego urządzenia. Wyłączniki RCD mają na celu ochronę przed porażeniem prądem elektrycznym, ale ich sprawność nie wpływa bezpośrednio na impedancję pętli zwarcia. Wartość impedancji pętli zwarcia jest krytycznym parametrem, który powinien mieścić się w określonych granicach, aby zapewnić, że zabezpieczenia, takie jak bezpieczniki lub wyłączniki, zadziałają w odpowiednim czasie w przypadku zwarcia. Testy rezystancji izolacji przewodów, choć istotne, nie są bezpośrednio związane z problemem impedancji pętli zwarcia, ponieważ koncentrują się na integralności izolacji, a nie na połączeniach. Z kolei pomiar ciągłości przewodów ochronnych PE, choć ważny, nie identyfikuje potencjalnych problemów z połączeniami wewnętrznymi obwodu, które mogą być źródłem wysokiej impedancji. Niestety, często dochodzi do mylnego przekonania, że pojedyncze testy mogą kompleksowo rozwiązać problem, podczas gdy kluczowe jest zdiagnozowanie i nawiązanie do przyczyn wysokiej impedancji, które mogą wynikać z wielu czynników, w tym właśnie z nieprawidłowych połączeń elektrycznych.

Pytanie 13

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 25 A

B. 16 A

C. 10 A

D. 20 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 14

Jakie rozwiązania powinny być wdrożone w celu kompensacji mocy biernej w zakładzie przemysłowym, w którym znajdują się liczne silniki indukcyjne?

A. Podłączyć dławiki indukcyjne równolegle do silników

B. Podłączyć dławiki indukcyjne szeregowo do silników

C. Podłączyć kondensatory równolegle do silników

D. Podłączyć kondensatory szeregowo do silników

Włączenie dławików indukcyjnych równolegle do silników nie jest skuteczną metodą kompensacji mocy biernej, ponieważ dławiki wytwarzają moc bierną indukcyjną. Ich zastosowanie w tej konfiguracji zwiększałoby zapotrzebowanie na moc bierną, co prowadziłoby do dalszego obciążenia sieci zasilającej i zwiększenia kosztów energii. Wprowadzenie kondensatorów szeregowo do silników również jest niewłaściwe, ponieważ tak skonfigurowane kondensatory nie mogą efektywnie kompensować mocy biernej silników indukcyjnych, gdyż ich działanie jest ograniczone do specyficznych warunków prądowych, co zmniejsza efektywność kompensacji. Działanie dławików indukcyjnych szeregowo z silnikami wprowadza dodatkowe straty mocy i może prowadzić do niestabilnych warunków pracy. Typowym błędem myślowym jest przyjmowanie, że urządzenia indukcyjne mogą być wspomagane przez inne urządzenia indukcyjne lub na zasadzie szeregowego połączenia. W praktyce, do efektywnej kompensacji mocy biernej w systemach z silnikami indukcyjnymi, niezbędne jest zastosowanie kondensatorów w konfiguracji równoległej, co pozwala na stabilizację mocy biernej i poprawę współczynnika mocy w instalacjach przemysłowych.

Pytanie 15

Jakie z wymienionych elementów można wymieniać w instalacjach elektrycznych o napięciu 230 V bez konieczności wyłączania zasilania?

A. Wyłączników różnicowoprądowych.

B. Wkładek bezpiecznikowych.

C. Opraw oświetleniowych.

D. Elementów łącznikowych.

Wkładki bezpiecznikowe są elementami instalacji elektrycznych, które można wymieniać bez konieczności wyłączania zasilania, o ile zastosowane są odpowiednie rozwiązania technologiczne, takie jak wkładki bezpiecznikowe typu 'hot swap'. W praktyce oznacza to, że użytkownicy mogą wymieniać te elementy, aby przywrócić funkcjonalność obwodu, minimalizując ryzyko wystąpienia przerw w zasilaniu. Wkładki bezpiecznikowe mają kluczowe znaczenie dla bezpieczeństwa instalacji, ponieważ zabezpieczają obwody przed przeciążeniem i zwarciem. Prawidłowa wymiana tych wkładek, bez wyłączania zasilania, jest zgodna z normami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60947, które określają wymagania dla urządzeń przeznaczonych do pracy w instalacjach elektrycznych. Przykładowo, w obiektach przemysłowych, gdzie nieprzerwane zasilanie ma kluczowe znaczenie, możliwość wymiany wkładek bezpiecznikowych w czasie pracy instalacji przyczynia się do zwiększenia efektywności operacyjnej.

Pytanie 16

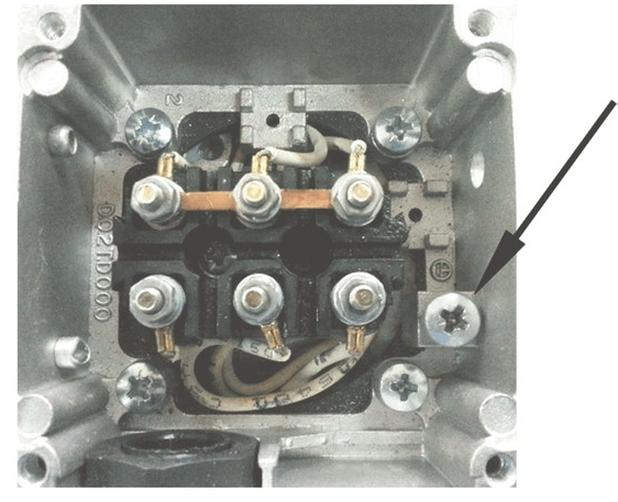

Silnik, którego zaciski pokazano na zdjęciu, ma pracować w układzie sieciowym TT. Który z wymienionych przewodów powinien być podłączony do zacisku wskazanego strzałką, aby ochrona przeciwporażeniowa była skuteczna?

A. Przewód ochronny.

B. Przewód z punktu neutralnego sieci.

C. Przewód ochronno-neutralny sieci.

D. Przewód uziemiający.

Przewód ochronny (PE) w sieci TT to naprawdę ważna sprawa, bo dba o nasze bezpieczeństwo. Jeśli go dobrze podłączysz do odpowiedniego zacisku, to w razie awarii zasilanie się od razu wyłącza. Fajnie, prawda? Jeśli urządzenie się uszkodzi, prąd może płynąć tam, gdzie nie powinien, co stwarza ryzyko porażenia. Dlatego właśnie ten przewód ma za zadanie odprowadzać prąd do ziemi, co pozwala na zadziałanie zabezpieczeń jak wyłączniki różnicowoprądowe. Jak wszystko jest dobrze podłączone, to bezpieczeństwo jest na pierwszym miejscu. Z normą PN-EN 61140 nikt nie żartuje – każda instalacja powinna być dobrze uziemiona, zwłaszcza w zakładach, gdzie maszyny mają metalowe obudowy. To kluczowe dla zdrowia i życia pracowników.

Pytanie 17

Jaką maksymalną wartość prądu zadziałania można ustawić na przekaźniku termobimetalowym w obwodzie zasilającym silnik asynchroniczny o parametrach U_N = 400 V, P_N = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?

A. It=1,15 A

B. It=0,88 A

C. It=1,33 A

D. It=1,05 A

Jeśli wybierzesz wartość prądu zadziałania przekaźnika termobimetalowego na poziomie 0,88 A, to przekaźnik zadziała zbyt szybko, nawet przy normalnym rozruchu silnika. To mogłoby prowadzić do jego nieuzasadnionego wyłączenia, co byłoby dość problematyczne. Wartości poniżej prądu znamionowego silnika (1,05 A) są po prostu złym pomysłem, bo silnik podczas rozruchu ciągnie znacznie więcej prądu. Takie ustawienie mogłoby skutkować jego częstym wyłączaniem. Z drugiej strony, ustawienie na 1,05 A sprawi, że przekaźnik nie zareaguje na przeciążenia, co stwarza ryzyko uszkodzenia silnika. A jeśli wybierzesz 1,33 A, to przekaźnik może nie zadziałać na czas, co prowadzi do długotrwałego przeciążenia i możliwych uszkodzeń silnika. W kontekście bezpieczeństwa oraz norm branżowych, ważne jest, żeby dobrze ustawić prąd zadziałania, żeby maksymalnie zabezpieczyć urządzenie, a jednocześnie pozwolić na normalne działanie. Dlatego warto zwrócić uwagę na parametry silnika oraz to, jak pracuje podczas rozruchu.

Pytanie 18

Silnik szeregowy prądu stałego pracuje w trybie dorywczym. Co może być najczęstszą przyczyną braku reakcji silnika po włączeniu napięcia zasilającego?

A. Nieodpowiednio dobrane szczotki

B. Przerwa w obwodzie twornika

C. Zabrudzony komutator

D. Wystająca izolacja między działkami komutatora

Przerwa w obwodzie twornika jest najpoważniejszym problemem, który może prowadzić do braku reakcji silnika na załączenie napięcia zasilania. W silniku szeregowym prądu stałego, twornik jest kluczowym elementem, który przekształca energię elektryczną w energię mechaniczną. Przerwa w obwodzie twornika oznacza, że prąd nie ma możliwości przepływu przez uzwojenie, co skutkuje brakiem momentu obrotowego i zatrzymaniem silnika. Taki stan może być spowodowany różnymi czynnikami, takimi jak uszkodzenie izolacji, korozja styków, czy mechaniczne uszkodzenia przewodów. W praktyce, aby zapobiegać takim problemom, zaleca się regularne przeglądy silników, zwłaszcza w zastosowaniach dorywczych, gdzie silnik może być narażony na dłuższe okresy bezczynności. W przypadku wykrycia przerwy, należy przeprowadzić diagnostykę, aby zidentyfikować miejsce usterki i podjąć odpowiednie kroki naprawcze, zgodne z branżowymi standardami serwisowymi, aby zapewnić długoterminowe i niezawodne działanie urządzenia. Dodatkowo, znajomość zasad działania silników prądu stałego oraz ich budowy, pozwala na szybsze rozwiązywanie problemów i podejmowanie skutecznych działań prewencyjnych.

Pytanie 19

Włączenie grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to oznacza?

A. uszkodzenie w grzałce

B. zwarcie przewodu ochronnego z obudową

C. uszkodzenie w przewodzie fazowym

D. zwarcie między przewodem fazowym a neutralnym

Zadziałanie zabezpieczenia nadprądowego przy załączeniu grzejnika wskazuje na wystąpienie zwarcia w obwodzie. W przypadku zwarcia przewodu fazowego do neutralnego, prąd przepływający przez obwód gwałtownie wzrasta, co przekracza dopuszczalne wartości dla zabezpieczeń nadprądowych, powodując ich natychmiastowe wyłączenie. Tego rodzaju sytuacje mogą wystąpić w przypadku uszkodzenia instalacji elektrycznej, co może skutkować niebezpiecznymi warunkami pracy urządzeń elektrycznych. Przykładem zastosowania tej wiedzy w praktyce jest regularna kontrola stanu instalacji elektrycznych, w tym grzejników, aby zminimalizować ryzyko zwarć. Standardy branżowe, jak PN-IEC 60364, nakładają obowiązek przeprowadzania okresowych przeglądów oraz stosowania odpowiednich zabezpieczeń, co ma na celu zapewnienie bezpieczeństwa użytkowników oraz utrzymanie sprawności systemów elektrycznych.

Pytanie 20

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować

A. specyfikacji technicznej instalacji

B. spisu terminów oraz zakresów prób i badań kontrolnych

C. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

D. opisu doboru urządzeń zabezpieczających

W kontekście eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadprądowymi, kluczowe jest zrozumienie zakresu informacji, które powinny być zawarte w instrukcji eksploatacyjnej. Odpowiedzi, które sugerują, że opis doboru urządzeń zabezpieczających jest konieczny, mija się z celem funkcji dokumentacji. W rzeczywistości, opis doboru urządzeń zabezpieczających dotyczy etapu projektowania, a nie eksploatacji. Instrukcja powinna zawierać informacje praktyczne, takie jak wykaz prób i pomiarów kontrolnych, które umożliwiają monitorowanie funkcjonowania instalacji, oraz zasady bezpieczeństwa przy wykonywaniu prac, które są niezbędne dla ochrony ludzi i mienia. Ponadto, charakterystyka techniczna instalacji jest również istotna, ponieważ dostarcza informacji o właściwościach systemu, co może być pomocne w przypadku awarii lub przeglądów. Użytkownicy, którzy koncentrują się na doborze urządzeń, mogą zignorować kluczowe aspekty związane z codziennym użytkowaniem instalacji, co prowadzi do niewłaściwego zarządzania i potencjalnych zagrożeń. Zrozumienie różnicy pomiędzy projektowaniem a eksploatacją instalacji elektrycznych jest fundamentem skutecznego zarządzania systemami elektrycznymi w obiektach.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

A. 0,8

B. 1,1

C. 2,2

D. 1,4

Odpowiedź 1,1 jest poprawna, ponieważ przy obliczaniu maksymalnej dopuszczalnej wartości nastawy prądu na zabezpieczeniu termicznym silników trójfazowych, stosuje się współczynnik 1,1. Ten współczynnik uwzględnia zwiększone obciążenie silnika w przypadku jego rozruchu oraz wpływ na jego pracę w warunkach długotrwałego obciążenia. Przyjmuje się, że silniki trójfazowe mogą być obciążane do wartości 10% powyżej znamionowej przez krótki czas, co jest kluczowe dla ochrony silnika oraz zapewnienia jego efektywności. W praktyce oznacza to, że jeżeli znamionowy prąd silnika wynosi na przykład 10 A, to maksymalna wartość nastawy na zabezpieczeniu termicznym powinna wynosić 11 A. Zastosowanie tego współczynnika jest zgodne z normami IEC 60034 oraz wytycznymi producentów urządzeń, co jest kluczowe dla zabezpieczenia silników i zapewnienia ich prawidłowej pracy.

Pytanie 24

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 37 mm i szerokości tarczy łożyskowej B = 12 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6301

B. 6700

C. 6200

D. 6001

Odpowiedź 6301 jest prawidłowa, ponieważ dokładnie spełnia wszystkie wymagane wymiary dla danego zastosowania. Średnica wału o wartości 12 mm odpowiada średnicy otworu wewnętrznego łożyska 6301, który wynosi również 12 mm. Dodatkowo, średnica zewnętrzna tego łożyska wynosi 37 mm, co idealnie pasuje do średnicy wewnętrznej tarczy łożyskowej, a jego szerokość wynosząca 12 mm również jest zgodna z wymaganiami. W praktyce, dobór odpowiedniego łożyska jest kluczowy dla trwałości i niezawodności maszyn. Wybór łożyska zgodnego z wymiarami zapewnia optymalne przenoszenie obciążeń i minimalizuje zużycie. Zgodnie z międzynarodowymi standardami, właściwy dobór łożysko wpływa na efektywność działania silników i urządzeń, co często przekłada się na obniżenie kosztów eksploatacji oraz wydłużenie żywotności komponentów. W branży inżynieryjnej, stosowanie łożysk takich jak 6301 jest powszechne w silnikach elektrycznych, gdzie kluczowym aspektem jest redukcja tarcia, co z kolei zwiększa efektywność energetyczną.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.

Napięcie nominalne obwodu	Napięcie pomiarowe prądu stałego d.c.	Wymagana rezystancja izolacji
Napięcie nominalne obwodu	V	MΩ
SELV i PELV	250	≥ 0,5
do 500 V włącznie, w tym FELV	500	≥ 1,0
powyżej 500 V	1000	≥ 1,0

Wynik badania	Napięcie pomiarowe prądu stałego, kV	Rezystancja izolacji, kΩ
A.	230	1050
B.	250	500
C.	400	1100
D.	500	1000

A. A.

B. B.

C. C.

D. D.

Wybór innej odpowiedzi niż D wskazuje na pewne nieporozumienia dotyczące wymagań normatywnych związanych z izolacją instalacji elektrycznych. W przypadku instalacji jednofazowej o napięciu 230 V, standardy ustanawiają minimalne wymagania dotyczące rezystancji izolacji na poziomie 1,0 MΩ. Odpowiedzi inne niż D mogą sugerować, że użytkownik nie dostrzega znaczenia tych norm. Przykładowo, wybór odpowiedzi A lub B może być wynikiem błędnego założenia, że niższe wartości rezystancji są akceptowalne. Często w praktyce można spotkać się z sytuacjami, gdzie niewłaściwy pomiar lub interpretacja wyników prowadzi do błędnych wniosków, co z kolei może doprowadzić do decyzji o kontynuacji eksploatacji instalacji, która w rzeczywistości jest zagrożona. Warto zwrócić uwagę, że tylko odpowiednia rezystancja izolacji może zapewnić bezpieczeństwo użytkowników oraz sprawność urządzeń elektrycznych. W związku z tym, nieprzestrzeganie tych norm może prowadzić do poważnych konsekwencji, takich jak ryzyko porażenia prądem lub pożaru. Kluczową kwestią jest zrozumienie, że odpowiednie wartości rezystancji izolacji są podstawą do oceny stanu każdego systemu elektrycznego. Dlatego tak ważne jest, aby przy podejmowaniu decyzji korzystać z dokładnych danych i sprawdzać je zgodnie z obowiązującymi standardami.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?

A. 0,5 s

B. 0,8 s

C. 0,1 s

D. 0,2 s

Czas wyłączenia zasilania w instalacjach elektrycznych jest kluczowym elementem ochrony przed porażeniem prądem. W przypadku odpowiedzi, które wskazują na czasy wyłączenia dłuższe niż 0,1 s, istnieje fundamentalne nieporozumienie dotyczące norm ochrony przeciwporażeniowej. Czas 0,5 s czy 0,2 s, choć mogą wydawać się wystarczające, nie spełniają wymogów stawianych przez normy, takie jak PN-EN 60364-4-41, które jasno określają, że najkrótszy czas wyłączenia zasilania powinien wynosić 0,1 s dla obwodów o prądzie znamionowym do 32 A w układzie TN-S. W wydłużonych czasach wyłączenia zwiększa się ryzyko dla zdrowia użytkowników, ponieważ dłuższa ekspozycja na prąd może prowadzić do poważnych obrażeń. Typowe błędy myślowe prowadzące do takich wniosków obejmują ignorowanie specyfiki norm oraz nieprawidłowe rozumienie zasad działania zabezpieczeń elektrycznych. Często myli się również czasy wyłączenia dla różnych rodzajów instalacji, co prowadzi do stosowania niewłaściwych wartości czasowych, które mogą być nieadekwatne do zapewnienia bezpieczeństwa. Wiedza o ochronie przed porażeniem prądem oraz znajomość aktualnych norm są kluczowe dla projektowania i eksploatacji instalacji elektrycznych, aby zminimalizować ryzyko wypadków i zapewnić bezpieczeństwo użytkowników.

Pytanie 30

Czas pomiędzy kolejnymi kontrolami oraz próbami instalacji elektrycznych w budynkach mieszkalnych zbiorowego użytku nie powinien przekraczać okresu

A. 5 lat

B. 3 lata

C. 1 rok

D. 2 lata

Odpowiedź '5 lat' jest jak najbardziej zgodna z przepisami prawa i normami bezpieczeństwa, które dotyczą elektryki w budynkach. Ustalono ten okres, żeby zapewnić bezpieczeństwo dla użytkowników i zmniejszyć ryzyko awarii. Regularne przeglądy co pięć lat pomagają dostrzegać ewentualne usterki, zużycie materiałów albo niezgodności ze standardami. W budynkach wielorodzinnych, gdzie mieszka dużo ludzi, ważne jest, żeby instalacje były nie tylko sprawne, ale też bezpieczne. Jakby przeglądy były robione rzadziej, mogłoby to spowodować poważne zagrożenia, jak pożar czy porażenie prądem. W praktyce dobrze jest nie tylko trzymać się tej pięcioletniej zasady, ale i wprowadzać częstsze przeglądy, jeśli widzisz, że instalacja ma jakieś oznaki zużycia albo w przypadku obiektów, które są w większym ryzyku.

Pytanie 31

Jaką wielkość należy zmierzyć, aby ocenić skuteczność zabezpieczeń podstawowych w elektrycznej instalacji o napięciu znamionowym do 1 kV?

A. Napięcia krokowego

B. Rezystancji izolacji

C. Rezystancji uziomu

D. Impedancji zwarciowej

Wybór innych odpowiedzi na to pytanie może prowadzić do pewnych nieporozumień dotyczących bezpieczeństwa instalacji elektrycznych. Mierzenie rezystancji uziomu jest istotnym działaniem, jednak jego celem jest przede wszystkim ocena skuteczności systemu uziemiającego, a nie bezpośrednio ochrony podstawowej. Uziemienie zapewnia odprowadzenie prądów zwarciowych do ziemi, co jest ważne, ale nie eliminuje ryzyka porażenia prądem w przypadku wystąpienia uszkodzenia izolacji. Napięcie krokowe z kolei odnosi się do różnicy potencjałów, jaka może wystąpić na powierzchni ziemi podczas zwarcia, co nie jest miarą skuteczności samej izolacji. Pomiar impedancji zwarciowej jest również ważny, ale najczęściej używa się go do oceny zdolności instalacji do wytrzymania prądów zwarciowych, a nie do weryfikacji stanu izolacji. Właściwe zrozumienie tych koncepcji jest kluczowe, aby uniknąć błędnych wniosków. Zamiast polegać na pomiarach, które nie są bezpośrednio związane z izolacją, należy skupić się na testach, które dostarczą informacji na temat integralności systemu ochrony podstawowej, co jest kluczowe dla bezpieczeństwa użytkowników i trwałości instalacji.

Pytanie 32

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

A. O zwarciu w uzwojeniach wirnika

B. O uszkodzeniu wyłącznika z regulatorem prędkości obrotowej

C. O uszkodzeniu przełącznika kierunku prądu w wirniku

D. O przerwie w uzwojeniu stojana

Odpowiedź o uszkodzeniu przełącznika kierunku prądu w wirniku jest prawidłowa, ponieważ brak obrotów w lewo w ręcznej wiertarce elektrycznej najczęściej oznacza, że mechanizm odpowiedzialny za zmianę kierunku obrotów nie działa poprawnie. Przełącznik kierunku prądu jest kluczowym elementem, który umożliwia zmianę kierunku obrotów silnika, co jest niezbędne do wykonywania prac w różnych warunkach. Przykładem zastosowania tej wiedzy jest potrzeba zmiany kierunku obrotów wiertarki podczas pracy z różnymi materiałami, gdzie w prawo i w lewo może być wymagane do usunięcia wiórów z otworu. Regularne sprawdzanie i konserwacja przełączników kierunkowych, zgodnie z zaleceniami producenta, może zapobiec awariom i zwiększyć żywotność narzędzia. W przypadku awarii przełącznika, najczęściej zauważalne są problemy z samym mechanizmem przełączania oraz opóźnienia w reakcjach przy zmianie kierunków. W praktyce, jeśli wiertarka działa w jednym kierunku, należy najpierw zdiagnozować przełącznik przed podejmowaniem innych działań naprawczych.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie zadanie związane z utrzymaniem sprawności technicznej instalacji elektrycznej spoczywa na dostawcy energii?

A. Nadzór nad jakością realizacji prac eksploatacyjnych

B. Zachowanie zasad bezpieczeństwa korzystania z urządzeń elektrycznych

C. Okresowa legalizacja, naprawa lub wymiana licznika energii

D. Prowadzenie dokumentacji dotyczącej eksploatacji obiektu

Odpowiedź dotycząca okresowej legalizacji, naprawy lub wymiany licznika energii jest poprawna, ponieważ dostawcy energii są odpowiedzialni za zapewnienie, że urządzenia pomiarowe są w dobrym stanie technicznym i zgodne z obowiązującymi normami. Legalizacja licznika oznacza jego zatwierdzenie przez odpowiednie organy, co gwarantuje, że pomiary energii są wiarygodne i zgodne z przepisami prawa. W praktyce, dostawcy przeprowadzają regularne kontrole i konserwacje liczników, aby upewnić się, że działają one z wymaganymi tolerancjami. Na przykład, zgodnie z normą PN-EN 62053-21, liczniki energii elektrycznej muszą być regularnie sprawdzane, aby zapewnić ich dokładność. Dobre praktyki w tym zakresie obejmują również prowadzenie szczegółowej dokumentacji dotyczącej stanu technicznego liczników oraz przeprowadzonych działań, co pozwala na łatwe monitorowanie i zarządzanie infrastrukturą pomiarową. Współpraca między dostawcami a organami regulacyjnymi w zakresie legalizacji liczników jest kluczowa dla utrzymania jakości usług i ochrony konsumentów.

Pytanie 35

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Urządzenie ochronne różnicowoprądowe	Prąd znamionowy I_ΔN	Prąd I_A
A.	10 mA	0,02 A
B.	30 mA	0,04 A
C.	100 mA	0,15 A
D.	300 mA	0,24 A

A. D.

B. B.

C. A.

D. C.

Wybór innego urządzenia ochronnego niż D może być wynikiem nieporozumienia dotyczącego parametrów zadziałania oraz ich zastosowania w rzeczywistych warunkach. Warto zauważyć, że każde z urządzeń ochronnych różnicowoprądowych powinno być dobrane na podstawie precyzyjnych danych technicznych, takich jak wartość prądu zadziałania, która powinna mieścić się w określonym zakresie. Na przykład, jeśli ktoś wybrałby urządzenie A, które może mieć zbyt wysoki próg zadziałania, nie byłoby ono w stanie skutecznie zabezpieczyć obwodu przed porażeniem prądem w sytuacjach awaryjnych. Inne błędne wybory mogą wynikać z braku zrozumienia, jak prąd zadziałania odnosi się do wartości IΔn. W praktyce, urządzenia różnicowoprądowe są krytyczne dla ochrony przed porażeniem, a ich niewłaściwy dobór może prowadzić do poważnych konsekwencji, jak incydenty elektryczne. W edukacji technicznej istotne jest zwracanie uwagi na realizację standardów, takich jak PN-EN 61008-1, które regulują parametry bezpieczeństwa urządzeń elektrycznych. Zrozumienie tych zasad jest kluczowe dla każdego technika, aby uniknąć decyzji, które mogą zagrażać bezpieczeństwu użytkowników oraz całych instalacji elektrycznych.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Który z wymienionych środków ochrony w przypadku uszkodzenia można stosować jedynie w sytuacji, gdy instalacja jest nadzorowana przez wykwalifikowane osoby?

A. Izolowanie stanowiska

B. Bardzo niskie napięcie PELV

C. Izolacja wzmocniona

D. Bardzo niskie napięcie SELV

Izolowanie stanowiska jest środkiem ochrony, który ma zastosowanie w sytuacjach, gdy instalacja elektryczna znajduje się pod nadzorem osób wykwalifikowanych. Oznacza to, że tylko kompetentne i przeszkolone osoby, które są w stanie ocenić ryzyko i podjąć odpowiednie środki ostrożności, mogą stosować ten rodzaj ochrony. Izolowanie stanowiska polega na odseparowaniu obszaru pracy od miejsca, w którym mogą występować zagrożenia związane z prądem elektrycznym, co pozwala na bezpieczne wykonywanie prac konserwacyjnych lub naprawczych. Przykładem zastosowania izolowania stanowiska jest praca w pobliżu urządzeń wysokiego napięcia, gdzie odpowiednia ocena ryzyka i nadzór techniczny są kluczowe dla zapewnienia bezpieczeństwa. Dobrą praktyką jest zawsze posiadanie procedur bezpieczeństwa oraz odpowiednich środków zabezpieczających, takich jak oznaczenia stref niebezpiecznych i stosowanie sprzętu ochrony osobistej. To podejście jest zgodne z normami BHP oraz regulacjami krajowymi, które nakładają obowiązek na pracodawców zapewnienia bezpiecznych warunków pracy na stanowiskach, gdzie może występować ryzyko porażenia prądem.

Pytanie 39

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Zbadaj rezystancję izolacji instalacji elektrycznej

B. Zweryfikuj poprawność doboru przekroju przewodów

C. Zmierz czas samoczynnego wyłączenia zasilania

D. Przeprowadź próbę ciągłości połączeń wyrównawczych

Pomiar czasu samoczynnego wyłączenia zasilania, pomiar rezystancji izolacji oraz próba ciągłości połączeń wyrównawczych są ważnymi czynnościami w procesie kontroli instalacji elektrycznej, jednak nie odnoszą się bezpośrednio do kluczowego aspektu, jakim jest dobór przekroju przewodów. Samoczynne wyłączenie zasilania jest testem, który sprawdza, czy zabezpieczenia instalacji działają prawidłowo w sytuacji awaryjnej, ale nie zapewnia informacji o tym, czy przewody są odpowiednio dobrane do obciążeń, które będą na nie oddziaływać. Pomiar rezystancji izolacji jest istotny dla oceny stanu izolacji, ale również nie informuje o ewentualnych problemach związanych z przekrojem przewodów. Próba ciągłości połączeń wyrównawczych dotyczy głównie zapewnienia skuteczności ochrony przed porażeniem prądem elektrycznym, a nie właściwego doboru przekroju. W kontekście projektowania instalacji elektrycznych, istotne jest, aby przed oddaniem budynku do użytku upewnić się, że wszystkie przewody są odpowiednio dobrane pod względem przekrojów, aby uniknąć przegrzewania się oraz niebezpieczeństw wynikających z niewłaściwej eksploatacji. Brak uwagi na ten aspekt może prowadzić do poważnych zagrożeń, takich jak pożary lub awarie systemu elektrycznego, co podkreśla znaczenie planowania i analizy technicznej przed zakończeniem prac budowlanych.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
