Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechatronik
- Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 27 maja 2026 11:03
- Data zakończenia: 27 maja 2026 11:13
Egzamin zdany!
Wynik: 33/40 punktów (82,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w
A. łożyskach ślizgowych
B. hamulcach tarczowych
C. zaworach kulowych
D. łożyskach kulkowych
Zasada smarowania hydrostatycznego w łożyskach ślizgowych polega na rozdzieleniu współpracujących powierzchni za pomocą cienkiej warstwy oleju, która tworzy klin smarny. Ten proces jest kluczowy dla minimalizacji tarcia oraz zużycia elementów. W łożyskach ślizgowych, podczas pracy, dochodzi do wytworzenia ciśnienia w oleju, co umożliwia uniesienie elementu ruchomego i zredukowanie kontaktu metal-metal. Przykłady zastosowania obejmują maszyny przemysłowe, takie jak tokarki czy frezarki, gdzie precyzyjne ruchy są kluczowe. Dobre praktyki w projektowaniu takich łożysk uwzględniają odpowiednie dobranie materiałów, które nie tylko zmniejszają tarcie, ale także zwiększają trwałość. Stosowanie smarowania hydrostatycznego pozwala na wydłużenie okresów między konserwacjami oraz zwiększenie efektywności energetycznej urządzeń, co jest zgodne z normami ISO 281 dotyczącymi trwałości łożysk.
Pytanie 3
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Na rysunku przedstawiono przekrój siłownika pneumatycznego
A. wielopołożeniowego.
B. tłokowego.
C. udarowego.
D. tandemu.
Siłownik pneumatyczny, przedstawiony na rysunku, jest klasycznym przykładem siłownika tłokowego, który jest powszechnie stosowany w różnych aplikacjach przemysłowych i automatyzacyjnych. Tłokowy siłownik pneumatyczny działa na zasadzie wykorzystania ciśnienia sprężonego powietrza do przesuwania tłoka wewnątrz cylindra, co generuje ruch liniowy. Tego rodzaju siłowniki charakteryzują się prostą konstrukcją oraz wysoką efektywnością energetyczną. Przykładowe zastosowania obejmują automatyzację procesów produkcyjnych, gdzie siłowniki tłokowe są używane do podnoszenia, przesuwania lub zaciskania elementów. Zgodnie z normami ISO, siłowniki pneumatyczne tłokowe powinny spełniać określone standardy wydajności oraz bezpieczeństwa, co zapewnia ich długotrwałą i niezawodną pracę w trudnych warunkach przemysłowych. Warto także zauważyć, że siłowniki te są łatwe w serwisowaniu, co jest kluczowe w kontekście dbałości o efektywność operacyjną zakładów produkcyjnych.
Pytanie 6
Wśród silników elektrycznych prądu stałego największy moment startowy wykazują silniki
A. bocznikowe
B. szeregowe
C. synchroniczne
D. obcowzbudne
Silniki prądu stałego szeregowe charakteryzują się tym, że uzwojenie wzbudzenia jest połączone szeregowo z uzwojeniem wirnika. Taki układ oznacza, że prąd płynący przez wirnik jest również tym samym prądem, który zasila uzwojenie wzbudzenia. W rezultacie, przy rozruchu silnika szeregowego, w momencie zerowej prędkości obrotowej, prąd osiąga wartość maksymalną, co generuje bardzo duży moment obrotowy. Jest to szczególnie istotne w zastosowaniach, gdzie wymagany jest wysoki moment startowy, na przykład w napędzie dźwigów, taśmociągów czy wózków widłowych. W kontekście standardów przemysłowych, silniki te często stosowane są w aplikacjach, gdzie wymagane jest szybkie pokonywanie oporów, co czyni je niezastąpionymi w wielu dziedzinach przemysłu. Dodatkowo, ich prosta konstrukcja oraz stosunkowo niskie koszty produkcji sprawiają, że są popularnym wyborem w wielu zastosowaniach.
Pytanie 7
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
Bramka przedstawiona na rysunku realizuje funkcję
A. NOR
B. OR
C. NAND
D. AND
Bramka NAND, jaką przedstawia rysunek, to jeden z kluczowych elementów w logice cyfrowej. Oferuje ona negację funkcji AND, co oznacza, że jej wyjście będzie równe 0 tylko wtedy, gdy wszystkie jej wejścia mają wartość 1. W przeciwnym razie, wyjście będzie 1. Ta właściwość sprawia, że bramka NAND jest fundamentalna w budowie bardziej złożonych układów logicznych. Przykłady zastosowania bramki NAND obejmują realizację pamięci, rejestrów oraz podstawowych operacji w mikroprocesorach. Z perspektywy inżynierii, bramka NAND jest także niezwykle ważna, gdyż może być wykorzystana do stworzenia dowolnej innej bramki logicznej, co czyni ją uniwersalnym elementem w projektowaniu układów. Ponadto, standardy projektowania układów cyfrowych, takie jak te określone przez IEEE, podkreślają znaczenie bramek NAND w oszczędzaniu miejsca na chipach oraz w zwiększaniu efektywności energetycznej układów. Właściwe zrozumienie działania bramek logicznych, takich jak NAND, jest kluczowe dla każdego inżyniera zajmującego się elektroniką.
Pytanie 11
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
Poniższy zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1
| D | Otworzyć zawór 1V1 t = 2s |
A. z ograniczeniem czasowym.
B. warunkowo.
C. z opóźnieniem czasowym.
D. impulsowo.
Wybór odpowiedzi, która sugeruje inne metody otwarcia zaworu, opiera się na nieprawidłowym zrozumieniu specyfiki działania systemu Grafcet oraz funkcji poszczególnych typów akcji. Zapis "z ograniczeniem czasowym" wskazywałby na sytuację, w której zawór otwierany jest tylko przez określony czas, co może prowadzić do niepożądanych skutków, takich jak niedostateczne dostarczenie medium lub nadmierne ciśnienie. Takie podejście jest nieefektywne w kontekście precyzyjnego sterowania, które wymaga pełnej kontroli nad czasem działania urządzeń. Ponadto, odpowiedź "warunkowo" sugeruje, że otwarcie zaworu zależy od spełnienia określonych warunków, co w tym kontekście nie znajduje zastosowania, ponieważ zapis jednoznacznie definiuje działanie z opóźnieniem. W sytuacjach, gdy działanie powinno być uzależnione od warunków, stosuje się inne symbole w Grafcet, co może prowadzić do błędów w interpretacji schematów. Odpowiedź "impulsowo" zaprzecza idei opóźnienia, ponieważ sugeruje jednokrotne, krótkotrwałe działanie, co jest niezgodne z wymaganiami stabilnego otwierania zaworu. Ostatnia opcja, "z opóźnieniem czasowym", jest jedyną, która prawidłowo oddaje założenia dotyczące sekwencji działania, a pominięcie tej koncepcji może prowadzić do nieefektywnego i niebezpiecznego zarządzania przepływem w systemach automatyki.
Pytanie 13
Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do podnoszenia masy (ruch powolny, obciążenie na całym skoku). Ciśnienie robocze w instalacji pneumatycznej wynosi 6*105 N/m2. Obliczona średnica cylindra, z uwzględnieniem sprawności siłownika η = 0,75 oraz stwierdzonych w instalacji pneumatycznej wahań ciśnienia roboczego rzędu 5% wartości nominalnej, wynosi 65 mm. Z zamieszczonego w tabeli typoszeregu siłowników dobierz średnicę cylindra spełniającą powyższe warunki.
| Tabl. 1. Parametry siłowników | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| średnica cylindra w mm | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| średnica tłoczyska w mm | 6 | 8 | 8 | 10 | 12 | 16 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | |
| gwinty otworów przyłączeniowych | M5 | M5 | G⅛ | G⅛ | G⅛ | G¼ | G¼ | G⅜ | G⅜ | G⅜ | G½ | G¾ | G¾ | |
| siła pchająca przy po = 6 bar w N | siłownik jednostron. dział. | 50 | 96 | 151 | 241 | 375 | 644 | 968 | 1560 | 2530 | 4010 | -- | -- | -- |
| siłownik dwustron. dział. | 58 | 106 | 164 | 259 | 422 | 665 | 1040 | 1650 | 2660 | 4150 | 6450 | 10600 | 16600 | |
| siła ciągnąca przy po = 6 bar w N | siłownik dwustronnego działania | 54 | 79 | 137 | 216 | 364 | 550 | 870 | 1480 | 2400 | 3890 | 6060 | 9960 | 15900 |
| siłownik jednostron. dział. | 10, 25, 50 | 25, 50, 80, 100 | -- | |||||||||||
| skoki w mm | siłownik dwustron. dział. | do 160 | do 200 | do 320 | 10, 25, 50, 80, 100, 160, 200, 250, 320, 400, 500........2000 | |||||||||
A. 50 mm
B. 80 mm
C. 100 mm
D. 63 mm
Wybór średnicy cylindra siłownika pneumatycznego jest kluczowy dla efektywności jego działania. W tym przypadku, obliczona średnica wynosi 65 mm, jednak ze względu na wahania ciśnienia wynoszące 5% oraz sprawność siłownika równą 0,75, należy zastosować większą wartość, aby zapewnić odpowiednią moc i wydajność. Średnica 80 mm, którą wybrano, zapewnia nie tylko odpowiednią siłę napędową przy nominalnym ciśnieniu, ale również dodatkowy margines, co jest niezbędne w praktyce. Przy zastosowaniu siłowników pneumatycznych, istotne jest, aby dobierać elementy z odpowiednim zapasem, co może mieć kluczowe znaczenie w sytuacjach, gdy ciśnienie robocze może ulegać wahaniom. W branży pneumatyki, standardem jest stosowanie siłowników, które mają nieco większą średnicę niż obliczona, aby zminimalizować ryzyko ich niewydolności. Dlatego wybór 80 mm wpisuje się w dobre praktyki i standardy bezpieczeństwa w projektowaniu systemów pneumatycznych.
Pytanie 14
Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami
A. uniwersalnymi
B. do cięcia bocznymi
C. spiczastymi
D. do cięcia czołowymi
Cęgi spiczaste, znane też jako cęgi z długimi końcówkami, to narzędzie, które świetnie sprawdza się przy precyzyjnym wkładaniu przewodów do zacisków i robieniu oczek na końcówkach. Ich budowa pozwala na łatwe manewrowanie w ciasnych miejscach, co naprawdę jest ważne, gdy pracujesz z małymi elementami elektronicznymi. W praktyce, dzięki użyciu cęgów spiczastych, możesz dokładnie wygiąć przewody, co zapobiegnie ich uszkodzeniu i sprawi, że połączenia będą nie tylko estetyczne, ale i funkcjonalne. W branży często podkreśla się, jak istotne jest dobieranie odpowiednich narzędzi do konkretnych zadań, a cęgi spiczaste pasują tutaj idealnie. A jeśli chodzi o robienie oczek, to też zwiększa bezpieczeństwo połączeń, bo dobrze zrobione oczka zmniejszają ryzyko przetarcia izolacji i zwarć. Pamiętaj, że przy pracy z miedzianymi przewodami warto stosować właściwe techniki, żeby nie wykrzywiać ich i zapewnić trwałość połączeń.
Pytanie 15
Woltomierz, podłączony do prądniczki tachometrycznej o stałej 10 V/1000 obr/min, pokazuje napięcie 7,5 V. Jaką prędkość obrotową mierzymy?
A. 7500 obr/min
B. 75 obr/min
C. 750 obr/min
D. 7 obr/min
Odpowiedź 750 obr/min jest poprawna, ponieważ woltomierz wskazuje napięcie 7,5 V, a prądniczka tachometryczna ma stałą 10 V przypadającą na 1000 obr/min. Aby obliczyć prędkość obrotową, stosujemy proporcję: jeśli 10 V odpowiada 1000 obr/min, to 7,5 V odpowiada x obr/min. Wykonując obliczenia, otrzymujemy: x = (7,5 V * 1000 obr/min) / 10 V = 750 obr/min. Praktyczne zastosowanie takiej analizy można znaleźć w automatyce i inżynierii, gdzie prędkości obrotowe silników są kluczowe dla precyzyjnego sterowania procesami. W branży motoryzacyjnej, na przykład, prędkości obrotowe silników są monitorowane za pomocą tachometrów, które mogą być oparte na prądnicach tachometrycznych. Zrozumienie tych zasad jest istotne zarówno dla projektantów, jak i techników, aby zapewnić efektywność i bezpieczeństwo systemów napędowych.
Pytanie 16
Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?
A. Imbusowy.
B. Torx.
C. Płaski.
D. Nasadowy.
Odpowiedź imbusowy jest prawidłowa, ponieważ śruba na zdjęciu wyposażona jest w sześciokątny otwór, charakterystyczny dla kluczy imbusowych. Klucze te, znane także jako klucze sześciokątne, są powszechnie stosowane w różnych dziedzinach, od mechaniki po meblarstwo. Dzięki swojej konstrukcji, klucze imbusowe umożliwiają łatwe i skuteczne przykręcanie oraz odkręcanie śrub nawet w trudno dostępnych miejscach. W praktyce, klucze te są niezwykle przydatne w montażu mebli, naprawie rowerów czy w budowie strukturalnej, gdzie potrzebna jest wysoka dokładność. Warto również zauważyć, że stosowanie kluczy imbusowych zgodnych z odpowiednimi normami (np. ISO 2936) zapewnia długowieczność zarówno narzędzia, jak i śrub, co przekłada się na efektywność pracy oraz bezpieczeństwo użytkowania. Pamiętaj, aby zawsze dobierać odpowiedni rozmiar klucza imbusowego do śruby, aby uniknąć uszkodzeń. Używanie nieodpowiedniego klucza może prowadzić do uszkodzenia otworu w głowie śruby, co może skutkować problemami przy jej późniejszym odkręcaniu.
Pytanie 17

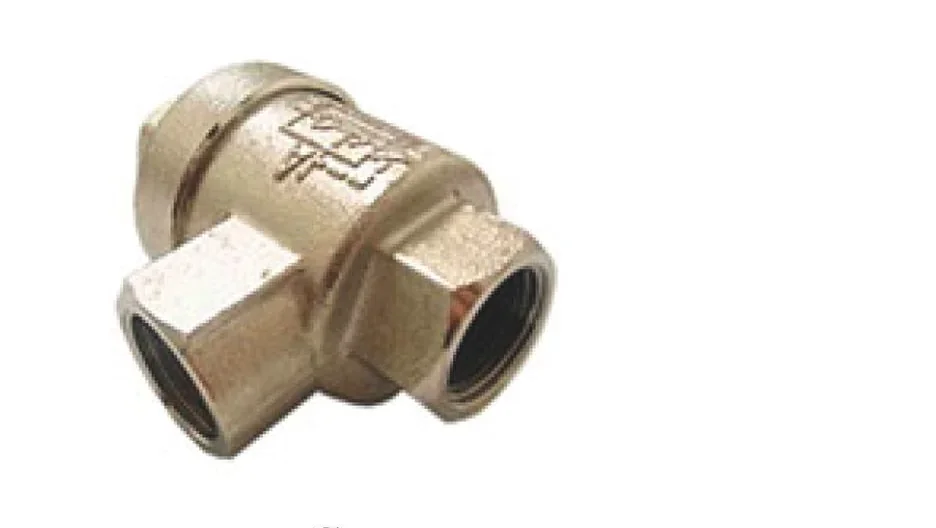

Który zawór należy zastosować w układzie pneumatycznym, aby zabezpieczyć obciążony podnośnik przed opadaniem spowodowanym chwilowym spadkiem ciśnienia zasilania?
A. A.
B. C.
C. B.
D. D.
Zastosowanie zaworu zwrotnego z blokadą w układzie pneumatycznym jest kluczowe dla zapewnienia bezpieczeństwa w przypadku obciążonych podnośników. Zawór ten, jak przedstawiono na zdjęciu, pozwala na swobodny przepływ medium w jednym kierunku, jednocześnie blokując go w przeciwnym kierunku, co zabezpiecza system przed niekontrolowanym opadaniem. W momencie spadku ciśnienia zasilania, mechanizm zaworu automatycznie zamyka dostęp do medium, zapobiegając nagłemu ruchowi podnośnika. Przykładem zastosowania tego rozwiązania może być przemysł motoryzacyjny, gdzie podnośniki hydrauliczne są używane do podnoszenia pojazdów w warsztatach. Stosowanie odpowiednich zaworów zwrotnych z blokadą jest zgodne z normami bezpieczeństwa, takimi jak ISO 4414 oraz EN 983, które podkreślają znaczenie stosowania odpowiednich zabezpieczeń w systemach pneumatycznych. W efekcie, wybór zaworu D jest nie tylko poprawny, ale i zgodny z najlepszymi praktykami w branży.
Pytanie 18
Czujnik Pt 100 pokazany na ilustracji służy do pomiaru
A. ciśnienia cieczy
B. temperatury powietrza
C. napięcia elektrycznego
D. objętości cieczy
Podczas analizy dostępnych odpowiedzi warto zauważyć, że czujnik Pt 100 jest nieodpowiedni do pomiaru napięcia elektrycznego, ciśnienia cieczy ani objętości cieczy. Czujnik napięcia opiera się na zupełnie innych zasadach działania, gdzie wykorzystuje się różnice potencjałów elektrycznych, a nie zmiany oporności materiału. W przypadku ciśnienia cieczy, pomiary odbywają się zazwyczaj za pomocą manometrów lub czujników piezorezystancyjnych, które reagują na siłę wywieraną przez ciecz na przetwornik. Z kolei pomiar objętości cieczy zazwyczaj przeprowadza się przy użyciu przepływomierzy, które mierzą ilość cieczy przepływającej przez określony punkt w jednostce czasu, a nie poprzez analizę oporności materiału. Zrozumienie fundamentalnych właściwości czujników pomiarowych jest kluczowe, ponieważ różne typy czujników są projektowane do specyficznych zastosowań, które wymagają unikalnych cech. Wybór nieodpowiednich czujników do danego zadania prowadzi do błędnych wyników pomiarów i może skutkować poważnymi konsekwencjami w systemach, gdzie precyzja jest kluczowa, jak w medycynie czy przemyśle chemicznym. Dlatego istotne jest, aby przy wyborze odpowiednich czujników kierować się ich zasadą działania oraz przeznaczeniem, co jest zgodne z dobrymi praktykami w zakresie inżynierii pomiarowej.
Pytanie 19
Demontaż smarowniczki przedstawionej na rysunku należy przeprowadzić w kolejności:
A. wybicie kołka 4 z otworu korpusu 3, usunięcie kulki 1, wyjęcie sprężyny 2.
B. usunięcie kulki 1, wyjęcie sprężyny 2, wybicie kołka 4 z otworu korpusu 3.
C. wybicie kołka 4 z otworu korpusu 3, wyjęcie sprężyny 2, usunięcie kulki 1.
D. wyjęcie sprężyny 2, wybicie kołka 4 z otworu korpusu 3, usunięcie kulki 1.
Wybicie kołka 4 z otworu korpusu 3 jako pierwszego kroku demontażu smarowniczki jest kluczowe, ponieważ ten element pełni funkcję blokującą inne części układu. Usunięcie kołka umożliwia dostęp do sprężyny 2, która jest pod napięciem i utrzymuje kulkę 1 na właściwym miejscu. Właściwa kolejność działań jest istotna dla uniknięcia uszkodzeń podczas demontażu. Przykładowo, jeśli spróbujesz usunąć kulkę przed wyjęciem sprężyny, może dojść do jej odskoku z dużą siłą, co stwarza ryzyko obrażeń lub zniszczenia elementów konstrukcji. Dobrą praktyką jest zawsze przestrzeganie ustalonych procedur demontażu, co zmniejsza ryzyko błędów i zwiększa efektywność pracy. Dlatego, przed rozpoczęciem demontażu, zaleca się zapoznanie z dokumentacją techniczną oraz z zasadami BHP, które zapewnią bezpieczeństwo i wydajność pracy unikanie potencjalnych problemów. Znajomość właściwej kolejności demontażu jest również kluczowa w kontekście utrzymania ruchu i serwisowania maszyn, co jest istotnym elementem w procesach produkcyjnych.
Pytanie 20
Jaką czynność należy przeprowadzić, aby zwiększyć średnicę otworu i umożliwić osadzenie w nim łba śruby?
A. Rozwiercanie
B. Wiercenie
C. Pogłębianie
D. Wiercenie wtórne
Wiercenie to proces robienia otworów, ale w tym przypadku to nie jest najlepszy wybór do powiększania średnicy otworu. Ono bardziej nadaje się do tworzenia nowych otworów, a nie do zmiany tych, które już są. Wiercenie wtórne też nie jest idealne, bo koncentruje się na uzupełnianiu istniejących otworów, a my potrzebujemy coś więcej. Rozwiercanie może działać w tej sytuacji, ale jest trudniejsze i może uszkodzić materiał, bo wymaga większej precyzji. Kiedy wybierasz metodę obróbcą, musisz brać pod uwagę wymagania projektu i materiał, z którego zrobiony jest element. Wiele osób myśli, że można te metody stosować zamiennie, a to prowadzi do problemów jak źle dobrane średnice otworów, co może zrujnować konstrukcję lub utrudnić montaż.
Pytanie 21
Zabezpieczenie łącznika gwintowego nakrętką koronową przedstawiono na rysunku
A. D.
B. C.
C. A.
D. B.
Nakrętka koronowa jest kluczowym elementem w zabezpieczeniu połączenia gwintowego, szczególnie w aplikacjach, gdzie wibracje lub obciążenia mogą prowadzić do poluzowania połączenia. Wybór odpowiedniej metody zabezpieczenia jest istotny dla zapewnienia trwałości i niezawodności konstrukcji. Nakrętka koronowa, jak przedstawiono w odpowiedzi B, jest zaprojektowana w taki sposób, by poprzez zagięcie zębów w rowki na wale, skutecznie zapobiegać samoczinnemu odkręceniu. To rozwiązanie jest szczególnie popularne w branży motoryzacyjnej oraz maszynowej, gdzie bezpieczeństwo i stabilność połączeń gwintowych są kluczowe. Zastosowanie nakrętki koronowej w połączeniach, które są narażone na dynamiczne obciążenia, jest zgodne z najlepszymi praktykami inżynieryjnymi. Przy projektowaniu układów mechanicznych powinno się również uwzględnić właściwe materiały, które zapewniają odpowiednią wytrzymałość oraz odporność na korozję, co dodatkowo zwiększa efektywność zastosowania nakrętki koronowej w danej aplikacji.
Pytanie 22
Obróbka ręczna przedstawiona na rysunku to
A. polerowanie.
B. piłowanie.
C. docieranie.
D. skrobanie.
Skrobanie to technika obróbcza, która polega na usuwaniu cienkich warstw materiału z powierzchni obrabianego przedmiotu. Na rysunku widoczne jest narzędzie ręczne, skrobak, które idealnie pasuje do tej metody. Skrobanie jest szczególnie istotne w obróbce metali, gdzie precyzja wymiarowa i jakość powierzchni są kluczowe. Umożliwia ono osiągnięcie tolerancji na poziomie mikrometrów, co jest niezbędne w zastosowaniach inżynieryjnych, takich jak produkcja precyzyjnych maszyn czy narzędzi. Stosowanie skrobaka przyczynia się do uzyskania gładkiej powierzchni, co z kolei wpływa na właściwości tribologiczne i trwałość części. W praktyce, skrobanie jest wykorzystywane do naprawy oraz regeneracji zużytych powierzchni, co pozwala na oszczędności związane z wymianą elementów. W branży metalowej oraz mechanicznej, skrobanie jest uznawane za jedną z podstawowych technik obróbczych, co podkreśla jego znaczenie w kształtowaniu wysokiej jakości produktów.
Pytanie 23
W systemie przygotowania sprężonego powietrza elementy są instalowane w następującej kolejności:
A. filtr powietrza, reduktor, smarownica
B. reduktor, smarownica, filtr powietrza
C. smarownica, filtr powietrza, reduktor
D. reduktor, filtr powietrza, smarownica
Odpowiedź "filtr powietrza, reduktor, smarownica" jest poprawna, ponieważ kolejność montażu tych elementów ma kluczowe znaczenie dla efektywności oraz żywotności układu sprężonego powietrza. Filtr powietrza jest pierwszym elementem, który powinien być zainstalowany, ponieważ jego zadaniem jest usunięcie zanieczyszczeń i wilgoci z powietrza atmosferycznego, co zapobiega uszkodzeniom pozostałych komponentów systemu. Następnie montowany jest reduktor ciśnienia, który reguluje ciśnienie powietrza dostarczanego do urządzeń roboczych, zapewniając optymalne warunki pracy. Na końcu montowana jest smarownica, która dostarcza odpowiednią ilość oleju do narzędzi pneumatycznych, co wpływa na ich skuteczność oraz wydajność. Zgodnie z normami branżowymi, takimi jak ISO 8573, zachowanie tej kolejności pozwala na utrzymanie wysokiej jakości powietrza oraz minimalizację kosztów eksploatacji, co jest kluczowe w wielu zastosowaniach przemysłowych.
Pytanie 24
Na podstawie wskazania mikrometru wynik pomiaru wynosi
A. 21,64 mm
B. 21,14 mm
C. 22,14 mm
D. 22,16 mm
Odpowiedź 21,64 mm jest prawidłowa, ponieważ wynika z dokładnego odczytu z mikrometru. Mikrometr składa się z dwóch skali: głównej i pomocniczej. W tym przypadku odczyt z głównej skali wynosi 21,5 mm, co oznacza, że wskazanie jest już na poziomie 21 mm. Następnie, aby uzyskać precyzyjny wynik, należy dodać wartość z skali pomocniczej, która wynosi 0,14 mm. Sumując te wartości (21,5 mm + 0,14 mm), uzyskujemy dokładny wynik 21,64 mm. Użycie mikrometru w takich pomiarach jest zgodne z najlepszymi praktykami pomiarowymi w inżynierii, gdzie dokładność i precyzja mają kluczowe znaczenie. Mikrometry są powszechnie stosowane w produkcji oraz kontroli jakości, gdzie wymagana jest wysoka dokładność w pomiarach wymiarowych. Wiedza na temat odczytu mikrometru jest niezbędna w wielu dziedzinach inżynierii, w tym mechanice, elektronice i inżynierii materiałowej, gdzie wymiary elementów muszą być ściśle kontrolowane.
Pytanie 25
Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?
A. Termometr.
B. Przyłączkę.
C. Zawór.
D. Manometr.
Manometr jest kluczowym elementem w systemach pneumatycznych i hydraulicznych, który pozwala na dokładne pomiary ciśnienia. W kontekście przedstawionego rysunku otwór między oznaczeniami IN i OUT sugeruje, że jest on przeznaczony specjalnie do podłączenia manometru. Zastosowanie manometru umożliwia monitorowanie i kontrolowanie ciśnienia w systemie, co jest niezbędne dla zachowania bezpieczeństwa i efektywności operacji. W praktyce, manometry mogą być stosowane w różnych aplikacjach, w tym w instalacjach przemysłowych, systemach grzewczych oraz w samochodach, gdzie precyzyjne pomiary ciśnienia mają kluczowe znaczenie dla optymalizacji wydajności i uniknięcia awarii. W branży inżynieryjnej, zgodnie ze standardami ISO 5171, manometry powinny być regularnie kalibrowane w celu zapewnienia ich dokładności, co podkreśla znaczenie ich prawidłowego montażu. Dlatego zainstalowanie manometru w tym otworze jest zgodne z najlepszymi praktykami oraz standardami branżowymi.
Pytanie 26
Podczas funkcjonowania urządzenia mechatronicznego zaobserwowano wyższy poziom hałasu (głośne, rytmiczne dźwięki) spowodowany przez łożysko toczne. Jakie działanie będzie odpowiednie w celu naprawy urządzenia?
A. wymiana całego łożyska
B. usunięcie nadmiaru smaru w łożysku
C. wymiana osłony łożyska
D. zredukowanie luzów łożyska
Jak na to patrzę, wymiana całego łożyska to naprawdę najlepsze wyjście, gdy słychać jakieś dziwne odgłosy z urządzenia mechatronicznego. Zwykle hałas bierze się ze zużycia łożyska, co zwiększa luzy i obniża jakość materiałów. Wymieniając łożysko, nie tylko pozbywasz się hałasu, ale też przywracasz sprzęt do pełnej sprawności. Ważne, żeby dobrze dobrać łożysko, myślę, że trzeba zwrócić uwagę na jego typ, wymiary i materiał, z którego jest zrobione. No i wymiana musi być zgodna z tym, co mówi producent – wtedy urządzenie będzie dłużej działać bezproblemowo. Przykładowo, w obrabiarkach to kluczowe, bo jakość pracy łożysk ma duży wpływ na jakość obrabianych elementów. Regularne przeglądy łożysk i odpowiednie smarowanie też są ważne, bo wydłużają ich żywotność.
Pytanie 27
Które z narzędzi należy zastosować do usuwania nadmiaru roztopionego lutu z miejsca lutowania?
A. C.
B. A.
C. B.
D. D.
Narzędzie oznaczone literą "C" to lutowarka z odsysaczem, znana również jako desoldering pump, która jest kluczowym elementem w procesie lutowania. Umożliwia ona skuteczne usunięcie nadmiaru roztopionego lutu z miejsca lutowania, co jest niezbędne dla uzyskania czystych i trwałych połączeń. W praktyce, lutowarka z odsysaczem działa poprzez wytworzenie podciśnienia w momencie kontaktu z lutem, co pozwala na jego natychmiastowe wciągnięcie. To narzędzie jest szczególnie przydatne w sytuacjach, gdy konieczne jest poprawienie lub usunięcie lutowanych komponentów bez uszkodzenia płytki drukowanej. Zgodnie z najlepszymi praktykami w branży elektroniki, stosowanie odsysaczy jest rekomendowane do zabezpieczenia jakości połączeń, ponieważ nadmiar lutu może prowadzić do zwarć oraz nieprawidłowego działania układów. Ponadto, użycie lutowarki z odsysaczem jest zalecane w standardach przemysłowych dotyczących lutowania, aby zapewnić wysoką jakość wykonania oraz niezawodność produktów.
Pytanie 28
Jaką metodę spawania wykorzystuje się z gazem o właściwościach chemicznych aktywnych?
A. SAW
B. MIG
C. MAG
D. TIG
Wybór odpowiedzi dotyczących metod TIG, MIG czy SAW wskazuje na pewne nieporozumienia dotyczące zastosowania gazów w procesach spawania. Metoda TIG (Tungsten Inert Gas) opiera się na użyciu tungstenowego elektrody oraz gazu obojętnego, takiego jak argon, co oznacza brak zastosowania gazu chemicznie aktywnego. To sprawia, że metoda TIG nie jest odpowiednia do spawania materiałów podatnych na utlenianie, co czyni ją bardziej skomplikowaną w kontekście spawania stali konstrukcyjnych. Metoda MIG, podobnie jak TIG, także posługuje się gazami obojętnymi, co eliminuje możliwość wpływania aktywnych gazów na proces spawania. Na dodatek, w metodzie SAW (Submerged Arc Welding) stosuje się spawanie pod topnikiem, gdzie gaz nie jest kluczowym elementem procesu, co czyni tę metodę mniej elastyczną w kontekście zastosowań wymagających aktywnych gazów. Zrozumienie różnic między tymi technikami oraz ich odpowiednim zastosowaniem jest kluczowe dla uzyskania wysokiej jakości spoin. W praktyce, wybór odpowiedniej metody spawania powinien być podyktowany specyfiką materiałów oraz wymaganiami technologicznymi danego projektu, co jest zgodne z normami i dobrymi praktykami branżowymi.
Pytanie 29
Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.
| Wałek – d mm | Wpust | |
|---|---|---|
| ponad | do | b x h mm |
| 6 | 8 | 2 x 2 |
| 8 | 10 | 3 x 3 |
| 10 | 12 | 4 x 4 |
| 12 | 17 | 5 x 5 |
| 17 | 22 | 6 x 6 |
| 22 | 30 | 8 x 7 |
A. 4 x 4 mm
B. 6 x 6 mm
C. 3 x 3 mm
D. 5 x 5 mm
Odpowiedź 4 x 4 mm jest poprawna, ponieważ zgodnie z danymi przedstawionymi w tabeli, wymiary wpustu pryzmatycznego powinny być dostosowane do średnicy wału. Dla wałów o średnicy od 10 mm do 12 mm, wymagany wpust ma wymiary 4 x 4 mm. Odpowiednie dopasowanie wymiarów wpustu jest kluczowe dla prawidłowego przenoszenia momentu obrotowego oraz zapewnienia stabilności i trwałości mechanizmu. Zastosowanie niewłaściwych wymiarów wpustu może prowadzić do luzów, co z kolei może skutkować uszkodzeniem elementów współpracujących. W praktyce, poprawnie dobrany wpust pryzmatyczny stosuje się w wielu zastosowaniach, w tym w przekładniach, wałach napędowych oraz silnikach, gdzie precyzyjne połączenie elementów jest niezbędne. Dobrą praktyką w inżynierii mechanicznej jest zawsze odniesienie się do standardów przemysłowych, takich jak ISO, które precyzują wymagania dotyczące wymiarów i tolerancji wpustów. Takie podejście zapewnia nie tylko funkcjonalność, ale również bezpieczeństwo i niezawodność konstrukcji.
Pytanie 30
Tensomer foliowy powinien być zamocowany do podłoża
A. nitem
B. klejem
C. zszywką
D. śrubą
Mocowanie tensomera foliowego za pomocą nitów, zszywek czy śrub to raczej kiepski pomysł. Nity i zszywki są popularne, ale nie dają tej elastyczności, jakiej potrzebuje folia. Jak zmieniają się temperatury i wilgotność, to folia się kurczy albo rozciąga, a sztywne mocowania mogą spowodować pęknięcia. A śruby to już w ogóle mogą przebić folię, co osłabia jej właściwości. W branży zaleca się, żeby mocowanie folii było wykonane w taki sposób, by zminimalizować ryzyko uszkodzeń. Lepiej iść w sprawdzone metody, jak klejenie, bo to nie tylko zwiększa efektywność, ale i przedłuża żywotność materiałów, a to jest istotne, jeśli chodzi o koszty użytkowania. Więc lepiej się trzymać tych lepszych rozwiązań, a nie wymyślać coś na szybko.
Pytanie 31
Jakie napięcie wyjściowe przetwornika ciśnienia będzie przy wartościach ciśnienia wynoszących 450 kPa, jeśli jego napięcie wyjściowe mieści się w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa przy liniowej charakterystyce?
A. 4,5 V
B. 7,5 V
C. 3,0 V
D. 10,0 V
Odpowiedź 7,5 V to dobra odpowiedź. Przetwornik ciśnienia działa liniowo, co znaczy, że napięcie na wyjściu rośnie proporcjonalnie do ciśnienia. Zaczynając od 0 kPa do 600 kPa, napięcia wahają się od 0 do 10 V. Możemy łatwo policzyć napięcie dla 450 kPa. To 75% całego zakresu, bo 450 kPa podzielone przez 600 kPa daje 0,75. Jak to pomnożymy przez 10 V, dostajemy 7,5 V. W inżynierii, zwłaszcza w automatyce, takie dokładne pomiary ciśnienia są naprawdę ważne. Liniowe przetworniki są wszędzie tam, gdzie trzeba mieć precyzyjne dane. Oczywiście warto regularnie kalibrować te urządzenia, bo to zapewnia ich prawidłowe działanie i eliminuje błędy w pomiarach.
Pytanie 32
Przez jaki element manipulatora realizowane są różne operacje manipulacyjne?
A. Sondy
B. Silnika
C. Chwytaka
D. Regulatora
Chwytak jest kluczowym elementem w systemach manipulacyjnych, odpowiedzialnym za wykonywanie operacji manipulacyjnych. Jego zadaniem jest chwytanie, przenoszenie i wydawanie obiektów w zadanych lokalizacjach, co jest fundamentalne w automatyzacji procesów produkcyjnych i logistycznych. Chwytaki mogą mieć różne formy, takie jak chwytaki pneumatyczne, elektryczne czy hydrauliczne, co pozwala na dostosowanie ich do specyfiki manipulowanych obiektów. Przykładowo, w przemyśle motoryzacyjnym chwytaki są wykorzystywane do montażu komponentów, gdzie precyzyjne i szybkie operacje są kluczowe dla efektywności produkcji. W praktyce, dobór odpowiedniego chwytaka wymaga analizy właściwości manipulowanych przedmiotów, takich jak ich waga, kształt i materiał, co jest zgodne z dobrą praktyką projektowania systemów automatyzacji. Standardy, takie jak ISO 9283, dotyczące oceny wydajności chwytaków, są również istotne, zapewniając ich odpowiednią funkcjonalność w zastosowaniach industrialnych.
Pytanie 33
Ile urządzeń sieciowych można maksymalnie podłączyć do sterownika, wykorzystując jeden dodatkowy moduł CSM 1277 o parametrach podanych w tabeli?
| Właściwości | CSM 1277 switch |
|---|---|
| Typ interfejsu | Ethernet / Profinet |
| Ilość interfejsów | 4 x RJ45 |
| Szybkość transmisji danych | 10/100 Mbit/s |
| Typ switcha | niezarządzalny |
| Zasilanie | 24 V DC |
| Max. długość kabla bez wzmacniacza | 100 m |
| Straty mocy | 1,6 W |
| Stopień ochrony | IP 20 |
A. 1 urządzenie.
B. 4 urządzenia.
C. 2 urządzenia.
D. 3 urządzenia.
Wybór niewłaściwej odpowiedzi może wynikać z błędnego zrozumienia liczby dostępnych interfejsów w module CSM 1277. Istnieje mylne przekonanie, że wszystkie 4 interfejsy są dostępne do podłączenia urządzeń, co prowadzi do wniosków, że można podłączyć np. 4 lub 2 urządzenia. To podejście ignoruje kluczowy fakt, że jeden interfejs jest zarezerwowany dla połączenia z sterownikiem. Zatem, w przypadku wyboru odpowiedzi wskazującej na większą liczbę urządzeń, np. 4, użytkownik pomija fundamentalną zasadę dotycząca alokacji zasobów w sieciach. Warto również zauważyć, że niektóre odpowiedzi, takie jak 1 urządzenie, wskazują na zbyt restrykcyjne podejście do zasobów dostępnych w module. Dobrą praktyką jest zawsze mieć na uwadze, ile interfejsów jest faktycznie dostępnych po uwzględnieniu połączeń z innymi urządzeniami. Na przykład w sytuacjach, gdzie zasoby sieciowe są ograniczone, projektanci muszą podejmować decyzje oparte na rzeczywistej dostępności portów, aby uniknąć problemów z komunikacją oraz przeładowaniem sieci. W związku z tym, kluczowe jest nie tylko zapoznanie się z parametrami technicznymi, ale także zrozumienie zasad działania sieci i ich struktury. Tylko w ten sposób można skutecznie projektować i wdrażać systemy, które będą funkcjonowały zgodnie z oczekiwaniami i wymaganiami branżowymi.
Pytanie 34
Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?
A. B.
B. D.
C. A.
D. C.
Odpowiedź A jest prawidłowa, ponieważ wskazuje na ręczną smarownicę, która jest idealnym narzędziem do smarowania smarowniczek (kalamitek). Smarownica ta pozwala na precyzyjne dozowanie smaru, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń, gdzie smarowanie jest niezbędne do zmniejszenia tarcia i zużycia elementów mechanicznych. Ręczne smarownice są zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, ponieważ umożliwiają użytkownikowi kontrolowanie ilości aplikowanego smaru, co zapobiega jego nadmiarowi i zanieczyszczeniu. W zastosowaniach przemysłowych, gdzie smarowniczki są umieszczane w trudno dostępnych miejscach, smarownice ręczne są często jedynym rozwiązaniem umożliwiającym efektywne smarowanie. Prawidłowe smarowanie przyczynia się do wydłużenia żywotności maszyn oraz zmniejszenia ryzyka awarii, co jest kluczowe dla zapewnienia ciągłości produkcji.
Pytanie 35
Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?
A. Wkrętaka z końcówką torx.
B. Wkrętaka z końcówką krzyżową.
C. Klucza płaskiego.
D. Klucza imbusowego.
Wkrętak z końcówką torx jest narzędziem idealnie przystosowanym do pracy z śrubami torx, które mają sześcioramienną główkę. Jego konstrukcja pozwala na doskonałe dopasowanie do kształtu śruby, co z kolei minimalizuje ryzyko poślizgu i uszkodzenia zarówno narzędzia, jak i samej śruby. Wkrętak torx zapewnia również lepszy moment obrotowy w porównaniu do standardowych wkrętaków, co pozwala na skuteczniejsze odkręcanie lub przykręcanie śrub. W zastosowaniach przemysłowych i technicznych, śruby torx są często preferowane ze względu na ich wytrzymałość i zdolność do przenoszenia większych obciążeń. Dobór odpowiedniego narzędzia jest kluczowy dla efektywności prac montażowych czy serwisowych, a stosowanie wkrętaka torx w przypadku śrub tego typu jest zgodne z branżowymi standardami, co wpływa na jakość i bezpieczeństwo wykonywanych prac.
Pytanie 36
Na której ilustracji przedstawiono zawór odcinający?
A. Na ilustracji 2.
B. Na ilustracji 1.
C. Na ilustracji 4.
D. Na ilustracji 3.
Ilustracja 1 przedstawia zawór odcinający, który jest niezbędnym elementem w wielu systemach inżynieryjnych. Zawory odcinające służą do całkowitego zatrzymywania lub umożliwiania przepływu medium, takiego jak woda, gaz czy olej. Dzięki swojej konstrukcji, pozwalają na szybkie i efektywne zamknięcie przepływu, co jest kluczowe w sytuacjach awaryjnych, gdzie może być konieczne natychmiastowe odcięcie zasilania lub przepływu. W praktyce stosuje się je w instalacjach wodociągowych, przemysłowych systemach hydraulicznych oraz w instalacjach gazowych. Ważne jest, aby wybrać odpowiedni rodzaj zaworu odcinającego, dostosowany do specyfiki medium oraz warunków pracy. Zawory te powinny spełniać normy branżowe, takie jak PN-EN 13774, które określają wymagania dla zaworów używanych w systemach instalacyjnych. W kontekście bezpieczeństwa, zawory odcinające są często elementem systemów zabezpieczających, co podkreśla ich istotną rolę w inżynierii i technice.
Pytanie 37
Jaką wartość ciśnienia wskazuje miernik przedstawiony na ilustracji?
A. 8 500 barów
B. 12 300 barów
C. 570 barów
D. 850 barów
Wartość ciśnienia wskazana na mierniku wynosi 850 barów, co jest zgodne z jego wskazaniem na skali. Mierniki ciśnienia są kluczowymi urządzeniami w różnych dziedzinach inżynierii i technologii, gdzie precyzyjne pomiary są niezbędne do zapewnienia bezpieczeństwa oraz efektywności procesów. W przemyśle naftowym, gazowym oraz chemicznym, dokładne pomiary ciśnienia są istotne dla monitorowania i kontrolowania procesów, co pomaga uniknąć awarii oraz zwiększa wydajność produkcji. Wartości ciśnienia są istotne dla obliczeń dotyczących przepływu, a także dla doboru odpowiednich materiałów i sprzętów, które muszą wytrzymać określone warunki pracy. Używając mierników ciśnienia, ważne jest, aby zwracać uwagę na ich kalibrację oraz zgodność z normami branżowymi, takimi jak ISO 6789, które określają wymagania dotyczące dokładności i niezawodności pomiarów. Wiedza o aktualnych wartościach ciśnienia może również wspierać procesy diagnostyczne w systemach hydraulicznych i pneumatycznych, co jest niezbędne do ich prawidłowego funkcjonowania.
Pytanie 38
Który element silnika oznaczono cyfrą 1?
A. Stojan.
B. Zacisk.
C. Komutator.
D. Wirnik.
Element oznaczony cyfrą 1 na zdjęciu to komutator, który jest kluczowym komponentem w silnikach prądu stałego. Jego główną funkcją jest zmiana kierunku przepływu prądu w uzwojeniu wirnika, co pozwala na stałe obracanie się wirnika w jednym kierunku. Komutator składa się z segmentów wykonanych z miedzi, które są oddzielone od siebie materiałem izolacyjnym. Taki układ zapewnia, że podczas obrotu wirnika prąd zmienia kierunek w odpowiednich momentach, co jest niezbędne do utrzymania ciągłego ruchu. Dobrze zaprojektowany komutator zwiększa efektywność silnika oraz jego żywotność, co jest kluczowe w zastosowaniach przemysłowych. W standardach branżowych, takich jak IEC 60034, podkreśla się znaczenie jakości materiałów używanych do produkcji komutatorów, aby zminimalizować straty energii i zapewnić długotrwałą pracę urządzenia. W praktyce, komutatory są również poddawane regularnym przeglądom i konserwacji, aby utrzymać ich sprawność operacyjną, co stanowi dobre praktyki w zarządzaniu sprzętem elektrycznym.
Pytanie 39
Za pomocą przedstawionego na rysunku przyrządu można zmierzyć prędkość obrotową elementów napędowych urządzenia mechatronicznego metodą
A. wibroakustyczną.
B. laserową.
C. stroboskopową.
D. elektromagnetyczną.
No to tak, odpowiedź jest jak najbardziej na plus. Tachometr laserowy to świetny wybór, bo naprawdę fajnie mierzy prędkość obrotową. Działa to tak, że wiązka laserowa odbija się od obracającego się obiektu, co daje dokładne wyniki. To mega ważne w mechatronice, gdzie liczy się precyzja i niezawodność. W różnych dziedzinach, jak automatyka czy robotyka, ten sprzęt jest nie do przebicia. Na przykład, gdy technicy serwisują maszyny, używają tachometru laserowego do sprawdzania prędkości obrotowej wałów napędowych, co pozwala im na wcześniejsze wykrycie potencjalnych problemów. W branży motoryzacyjnej też jest nieoceniony, zwłaszcza przy testowaniu silników, gdzie dokładność pomiarów ma ogromne znaczenie dla osiągów pojazdów. A co ważne, pomiar laserowy jest nieinwazyjny, więc nie ma ryzyka uszkodzenia mierzonych elementów, co jest naprawdę na plus.
Pytanie 40
Silnik synchroniczny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową
A. 4,8 obr./min
B. 1500 obr./min
C. 400 obr./min
D. 50 obr./min
Silnik synchroniczny zasilany z przemiennika częstotliwości o częstotliwości 50 Hz i czterech parach biegunów będzie kręcił się z prędkością 1500 obrotów na minutę. To wynika z prostego wzoru na prędkość obrotową silnika, który brzmi: n = (120 * f) / p. Tu n to prędkość w obrotach na minutę, f to częstotliwość w Hertzach, a p to liczba par biegunów. W naszym przypadku mamy 120 * 50 / 4, co daje 1500 obr./min. Dobrze jest wiedzieć, że te obliczenia są mega przydatne w praktyce. Dzięki nim można na przykład precyzyjnie ustawić parametry pracy silników w różnych zastosowaniach przemysłowych, jak taśmy transportowe czy wentylacja. Silniki synchroniczne są super popularne w automatyce, bo są dokładne w utrzymywaniu prędkości i oszczędne energetycznie. W dodatku, dzięki przemiennikom częstotliwości możesz płynnie kontrolować prędkość silnika, co jest zgodne z najlepszymi praktykami zarządzania energią.
