Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 29 kwietnia 2026 13:45
Data zakończenia: 29 kwietnia 2026 14:17

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie będzie naprężenie gnące ?_g w belce, która jest obciążona momentem gnącym M_g = 300 Nm, jeśli wskaźnik wytrzymałości belki na zginanie W_x = 20 cm3?

A. 60 MPa

B. 15 MPa

C. 150 MPa

D. 600 MPa

Niewłaściwe odpowiedzi mogą wynikać z błędnego zrozumienia zależności między momentem gnącym, wskaźnikiem wytrzymałości i naprężeniem gnącym. Wiele osób może błędnie przypuszczać, że wyższy moment gnący automatycznie prowadzi do proporcjonalnie większych naprężeń, nie biorąc pod uwagę wpływu wskaźnika wytrzymałości. Na przykład, przy obliczeniach dla wartości 60 MPa, 600 MPa czy 150 MPa, nie uwzględniono kluczowego elementu, jakim jest wskaźnik wytrzymałości W. W praktyce, jeśli wskaźnik ten jest zbyt mały w stosunku do momentu gnącego, to naprężenie przekroczy zdolność materiału do przenoszenia obciążeń, co może prowadzić do uszkodzenia struktury. Zrozumienie poprawnych równań i ich zastosowań jest kluczowe w inżynierii, aby unikać typowych pułapek myślowych, takich jak nadmierne uproszczenia. Przykład zastosowania tego wzoru można znaleźć w projektowaniu belek w budownictwie, gdzie każdy element musi spełniać wymagania dotyczące obciążeń, co jest regulowane przez normy budowlane. Dlatego też niezbędne jest dokładne przeliczenie naprężeń gnących i ich porównanie z wytrzymałością materiału, aby zapewnić trwałość i bezpieczeństwo całej konstrukcji.

Pytanie 2

Aby ustalić, jak przylegają do siebie dwie płaszczyzny współdziałających elementów, takich jak łoże tokarki i suport, stosuje się

A. kalkę techniczną

B. szczelinomierz

C. suwmiarkę uniwersalną

D. liniał krawędziowy

Szczelinomierz to naprawdę przydatne narzędzie, które pomaga sprawdzić, jak grube są szczeliny między różnymi elementami. W przypadku, gdy mamy do czynienia z płaszczyznami, które muszą ze sobą współpracować, taki pomiar jest super ważny. Dzięki szczelinomierzowi można dokładnie zmierzyć odstępy pomiędzy łożem tokarki a suportem, co jest kluczowe, żeby maszyna działała poprawnie. Jak coś tam nie pasuje, to może być problem z jakością detali. W przemyśle obróbczo-mechanicznym standardowe tolerancje dla takich połączeń są wyznaczone w normach, jak na przykład ISO 2768. To daje nam jasność, jakie powinny być tolerancje dla obróbki mechanicznej. Regularne sprawdzanie przylegania elementów ruchomych jest zgodne z najlepszymi praktykami, bo pozwala to uniknąć luzów, które mogą prowadzić do szybszego zużycia maszyn i gorszej jakości produkcji.

Pytanie 3

Nie jest możliwe zapisanie rysunku stworzonego w systemie CAD jako pliku z rozszerzeniem

A. dxf

B. dwg

C. dwt

D. dvi

Odpowiedź "dvi" jest poprawna, ponieważ format ten nie jest używany w kontekście rysunków sporządzonych w systemach CAD. DVI, czyli DeVice Independent file format, jest formatem pliku stosowanym głównie przez systemy TeX do przechowywania wyników przetwarzania dokumentów. Natomiast formaty takie jak DXF (Drawing Exchange Format) oraz DWG (Drawing) są standardami opracowanymi przez firmę Autodesk i są powszechnie stosowane w branży CAD. DXF umożliwia wymianę danych rysunków pomiędzy różnymi programami CAD, co czyni go bardzo użytecznym w pracy zespołowej. Z kolei DWG to natywny format plików dla oprogramowania AutoCAD, zawierający zarówno dane rysunkowe, jak i informacje o obiektach. DWT, oznaczający szablon DWG, jest również formatem używanym w systemach CAD do tworzenia nowych rysunków na podstawie ustalonych standardów. Zrozumienie różnic między tymi formatami jest kluczowe w pracy z oprogramowaniem CAD, co pozwala na efektywne korzystanie z narzędzi inżynieryjnych i architektonicznych.

Pytanie 4

Proces, w którym jednocześnie nasyca się powierzchnię produktu atomami węgla i azotu, nazywa się

A. azotonasiarczanie

B. borowanie

C. azotowanie

D. cyjanowanie

Cyjanowanie to proces nasycania warstwy wierzchniej metalu atomami węgla oraz azotu, co pozwala uzyskać twardą, odporną na zużycie powierzchnię. Proces ten jest stosowany głównie w przemyśle motoryzacyjnym oraz produkcji narzędzi skrawających, gdzie wymagana jest wysoka wytrzymałość na ścieranie. W cyjanowaniu wykorzystuje się cyjanki, które przenikają do struktury materiału w wysokotemperaturowym środowisku. Dzięki temu uzyskuje się powierzchnię o zwiększonej twardości oraz odporności na korozję. W praktyce, cyjanowanie jest często stosowane do obróbki stalowych części, takich jak zębatki, wały oraz śruby, co znacząco wpływa na ich trwałość i funkcjonalność. Dobre praktyki w wykonywaniu cyjanowania obejmują dokładne przygotowanie powierzchni przed procesem, co zapewnia równomierne nasycenie oraz optymalne właściwości mechaniczne przetworzonych elementów. Standardy stosowane w branży, takie jak ISO 9001, podkreślają znaczenie jakości procesów obróbczych, w tym cyjanowania, dla zapewnienia odpowiedniej wydajności i bezpieczeństwa produktów.

Pytanie 5

Sprawdzian przedstawiony na zdjęciu służy do

A. kontroli wykonania otworów.

B. kontroli odległości między elementami.

C. sprawdzenia tolerancji walcowości.

D. pomiaru chropowatości powierzchni.

Odpowiedź "kontroli wykonania otworów" jest poprawna, ponieważ przedstawiony na zdjęciu przedmiot najprawdopodobniej służy do pomiaru średnicy oraz jakości wykonania otworów w elementach mechanicznych. Kontrola wykonania otworów jest kluczowym procesem w obróbce skrawaniem, gdzie precyzja wymiarów ma fundamentalne znaczenie dla właściwego funkcjonowania zespołów maszynowych. Przykładowo, w przemyśle motoryzacyjnym, sworznie muszą być wykonane z zachowaniem ściśle określonych wymiarów, aby mogły prawidłowo współpracować z innymi komponentami. Użycie sprawdzianów do oceny wykonania otworów zapewnia zgodność z normami jakości, takimi jak ISO 286, które definiują tolerancje wymiarowe. Dzięki temu możliwe jest zapewnienie wysokiej jakości produktów oraz minimalizacja ryzyka awarii maszyn, co jest istotne z punktu widzenia efektywności produkcji i bezpieczeństwa.

Pytanie 6

Do wykonania uzębienia wieńca koła zębatego należy zastosować narzędzie przedstawione na zdjęciu oznaczonym literą

A. C.

B. D.

C. B.

D. A.

Narzędzie oznaczone literą D to frez ślimakowy, które jest fundamentalnym elementem w procesie wytwarzania uzębienia kół zębatych. Frezy ślimakowe charakteryzują się spiralnym kształtem zębów, co umożliwia efektywne skrawanie materiału wzdłuż osi narzędzia. Dzięki temu, uzębienie kół zębatych może być formowane z wysoką precyzją i powtarzalnością, co jest kluczowe w aplikacjach wymagających dużej dokładności, takich jak w przemyśle motoryzacyjnym czy lotniczym. Użycie freza ślimakowego pozwala na uzyskanie odpowiedniego profilu zęba, który zapewnia optymalne przenoszenie momentu obrotowego oraz minimalizuje hałas i wibracje podczas pracy. W praktyce, narzędzie to jest stosowane z maszyny CNC, co dodatkowo podnosi jakość obrabianych elementów. Zgodnie z aktualnymi standardami ISO dotyczącymi obróbki skrawaniem, wybór narzędzi powinien być zgodny z rodzajem materiału oraz oczekiwaną geometrią uzębienia. W związku z tym, frez ślimakowy jest rekomendowany w wielu procedurach produkcyjnych, co czyni go niezastąpionym w technologii mechanicznej.

Pytanie 7

Gdzie można uzyskać świadectwo wzorcowania dla przyrządów pomiarowych?

A. Urzędzie Dozoru Technicznego

B. Instytucie metrologii

C. Biurze Pomiarowym ORC

D. Głównym Urzędzie Miar

Główny Urząd Miar (GUM) jest centralnym organem administracji rządowej odpowiedzialnym za metrologię w Polsce. To właśnie w GUM wydawane są świadectwa wzorcowania przyrządów pomiarowych, co jest kluczowe dla zapewnienia wiarygodności i precyzji pomiarów w różnych dziedzinach przemysłu i nauki. Wzorcowanie to proces, podczas którego przyrząd pomiarowy jest porównywany z wzorcem o znanej wartości, co pozwala określić jego dokładność. Przykładowo, w przemyśle elektrotechnicznym, gdzie precyzyjne pomiary są istotne dla jakości produktów, regularne wzorcowanie przyrządów takich jak multimetry czy oscyloskopy jest niezbędne dla utrzymania odpowiednich standardów jakości. GUM działa zgodnie z międzynarodowymi standardami, co zapewnia, że świadectwa wydawane przez ten urząd są uznawane w innych krajach, co jest istotne w kontekście globalizacji rynku. Warto również zaznaczyć, że GUM współpracuje z innymi instytucjami metrologicznymi oraz uczestniczy w międzynarodowych programach porównawczych, co wzmacnia jego rolę jako głównego organu odpowiedzialnego za metrologię w Polsce.

Pytanie 8

Jakie narzędzie służy do pomiaru luzów pomiędzy łożem tokarki a suportem?

A. wysokościomierz mikrometryczny

B. szczelinomierz

C. suwmiarka uniwersalna

D. liniał krawędziowy

Szczelinomierz to naprawdę przydatne narzędzie, szczególnie gdy mówimy o pomiarach luzów w maszynach, jak tokarki. Z jego pomocą można łatwo i dokładnie zmierzyć, jakie są luz między łożem a suportem. W praktyce, używa się go do sprawdzania, czy wszystko dobrze pasuje, co jest super ważne, żeby maszyna działała jak należy. Na przykład, jeśli z luzem jest coś nie tak, to może to prowadzić do błędów podczas obróbki, a efektem tego będą kiepsko wykonane części. Korzystając ze szczelinomierza, można szybko znaleźć problemy lub stwierdzić, że trzeba coś wyregulować, co jest zgodne z najlepszymi praktykami w inżynierii. Co więcej, regularne pomiary są częścią systemów jakości, np. ISO 9001, które przypominają, jak ważne są precyzyjne pomiary, aby wszystko działało sprawnie.

Pytanie 9

Aby usunąć naddatek o grubości 1 mm z powierzchni płaskiej w trakcie obróbki wstępnej, jaką metodę należy zastosować?

A. docieranie

B. piłowanie

C. polerowanie

D. szlifowanie

Piłowanie to proces obróbczy, który jest szczególnie skuteczny w usuwaniu większych naddatków materiału z powierzchni płaskich. W przypadku naddatku o grubości 1 mm, piłowanie stanowi pierwszą fazę obróbki zgrubnej, której celem jest szybkie i efektywne zredukowanie materiału do pożądanych wymiarów. Piły, najczęściej używane w tym procesie, mogą być wykonane z różnych materiałów, w tym stali narzędziowej i węglika spiekanego, co wpływa na ich trwałość i zastosowanie w zależności od rodzaju obrabianego materiału. Przykładowo, w przemyśle metalowym piłowanie stosuje się do obróbki blach, profili i innych elementów, w których istotne jest szybkie usunięcie dużych ilości materiału. Ponadto, zgodnie z dobrymi praktykami, piłowanie powinno być wykorzystywane w sytuacjach, gdy wymagane jest precyzyjne kształtowanie, co zmniejsza czas obróbczy i zwiększa efektywność produkcji. Warto również podkreślić, że piłowanie jest bardziej ekonomiczne w kontekście zużycia narzędzi i czasu niż inne metody, takie jak szlifowanie czy polerowanie, które są przeznaczone do bardziej precyzyjnej obróbki końcowej.

Pytanie 10

Jakie są koszty jednostkowe produkcji jednej sztuki obudowy, jeśli firma wytworzyła 6000 obudów, a całkowite wydatki na ich produkcję wyniosły 180 tys. zł?

A. 3 zł

B. 30 zł

C. 0,03 zł

D. 300 zł

Koszt jednostkowy obudowy obliczamy, dzieląc całkowity koszt produkcji przez liczbę wyprodukowanych sztuk. W tym przypadku mamy 180 000 zł kosztów produkcji oraz 6000 sztuk obudów. Obliczenia wyglądają następująco: 180 000 zł / 6000 sztuk = 30 zł za sztukę. Takie podejście jest zgodne z podstawowymi zasadami rachunkowości zarządczej, które sugerują, że analiza kosztów powinna być przeprowadzana na poziomie jednostkowym, co umożliwia lepsze zarządzanie budżetem oraz podejmowanie decyzji dotyczących cen sprzedaży i rentowności produktów. W praktyce, znajomość kosztów jednostkowych jest kluczowa w procesach kalkulacji kosztów, które mogą obejmować także inne elementy, takie jak koszty materiałów, pracy czy ogólne wydatki operacyjne. Właściwe ustalanie kosztów jednostkowych przyczynia się do efektywnego zarządzania finansami firmy i optymalizacji procesów produkcyjnych.

Pytanie 11

Formy kokilowe do odlewów są wytwarzane

A. z żeliwa szarego perlitycznego

B. ze spieków ceramicznych

C. z tworzyw sztucznych

D. z węglików spiekanych

Żeliwo szare perlityczne jest materiałem odlewniczym o wysokiej wytrzymałości mechanicznej oraz doskonałych właściwościach odlewniczych. Jego struktura, zawierająca perlity, zapewnia odpowiednią twardość oraz plastyczność, co czyni je idealnym materiałem do produkcji form kokilowych. Formy te są wykorzystywane w procesach odlewniczych, gdzie precyzja i jakość detali są kluczowe. Dzięki wysokiej temperaturze topnienia żeliwa szarego, formy te są w stanie wytrzymać wysokie ciśnienie i temperatury, co umożliwia odlewanie metali o różnych właściwościach, takich jak żeliwo czy stal. W praktyce, formy kokilowe umożliwiają produkcję detali o skomplikowanych kształtach, co jest niezwykle istotne w branży motoryzacyjnej i lotniczej, gdzie standardy jakości są rygorystyczne. Używanie żeliwa szarego perlitycznego w procesie odlewania jest zgodne z najlepszymi praktykami branżowymi, co potwierdzają normy ISO dotyczące jakości materiałów odlewniczych.

Pytanie 12

W oparciu o tabelę, określ pole tolerancji otworu o średnicy Ø40+0,0250

Pole tolerancji	Odchyłki	Wartości odchyłek zależne od zakresu średnic [mm]
Pole tolerancji	Odchyłki	> 18 ≤ 24	> 24 ≤ 30	> 30 ≤ 40	> 40 ≤ 50	> 50 ≤ 65
G7	ES	+0,028	+0,028	+0,034	+0,034	+0,040
G7	EI	+0,007	+0,007	+0,009	+0,009	+0,010
H6	ES	+0,013	+0,013	+0,016	+0,016	+0,019
H6	EI	+0,000	+0,000	+0,000	+0,000	+0,000
H7	ES	+0,021	+0,021	+0,025	+0,025	+0,030
H7	EI	+0,000	+0,000	+0,000	+0,000	+0,000
H8	ES	+0,033	+0,033	+0,039	+0,039	+0,046
H8	EI	+0,000	+0,000	+0,000	+0,000	+0,000

A. H7

B. G7

C. H6

D. H8

Odpowiedź H7 jest poprawna ze względu na zastosowanie norm ISO dotyczących tolerancji wymiarowych. Dla otworów o średnicy Ø40 mm, pole tolerancji H7 wynosi 0,025 mm. Wartości odchyłek dla klasy H7 określają górną odchyłkę na +0,025 mm oraz dolną na 0 mm, co pozwala na precyzyjne dopasowanie elementów. Przykładem zastosowania tego standardu może być produkcja komponentów w przemyśle maszynowym, gdzie precyzyjne dopasowanie części jest kluczowe dla ich funkcjonowania. Użycie tolerancji H7 zapewnia odpowiednią luz, co jest niezbędne w wielu aplikacjach, takich jak montaż łożysk czy w innych mechanizmach wymagających ruchu obrotowego. Zrozumienie i umiejętność stosowania tolerancji wymiarowych jest niezbędne dla inżynierów i technologów, aby zapewnić jakość i niezawodność produkowanych wyrobów.

Pytanie 13

Przyrząd przedstawiony na rysunku służy do

A. ściągania pokryw zaworów.

B. montażu elementów tocznych.

C. montażu tulei prowadzących.

D. ściągania łożysk.

Ściągacz do łożysk to fajne narzędzie, które pomoże Ci skutecznie wyciągnąć łożyska z wałów albo różnych części maszyn. Działa to w ten sposób, że wywiera nacisk na łożysko, przez co możesz je wyjąć bez ryzyka, że coś uszkodzisz. Używanie ściągacza jest naprawdę ważne, bo to zapewnia, że demontaż przebiega gładko, a ryzyko uszkodzeń części jest minimalne. Na przykład, wymieniając łożyska w silnikach elektrycznych albo w układach napędowych w samochodach, ściągacz jest prawie niezbędny. Bez niego możesz narobić bałaganu i uszkodzić inne elementy, co później może kosztować znacznie więcej. Dlatego każdy mechanik powinien znać i umieć korzystać z tego narzędzia – to świadczy o jego profesjonalizmie i umiejętności w mechanice.

Pytanie 14

Połączenie części maszyn jak na przedstawionym rysunku należy wykonać z zastosowaniem

A. nitownicy.

B. spawarki.

C. zgrzewarki.

D. lutownicy.

Wybór odpowiedzi sugerującej zastosowanie zgrzewarki, spawarki lub nitownicy w kontekście przedstawionego rysunku jest błędny z kilku powodów. Zgrzewarka łączy materiały poprzez ich miejscowe stopienie pod wpływem wysokiej temperatury i ciśnienia, co nie jest zgodne z metodą lutowania. Zgrzewanie nie przewiduje stosowania dodatkowego materiału łączącego, dlatego nie może być zastosowane w przypadku, gdzie kluczowe jest użycie lutu. Spawarka, podobnie jak zgrzewarka, wykorzystuje wysoką temperaturę do łączenia metali, ale w procesie spawania następuje ich miejscowe topnienie, co czyni ten sposób nieadekwatnym do typu połączenia przedstawionego na rysunku. Nitownica jest używana do łączenia elementów poprzez wprowadzenie nitów, co także różni się od techniki lutowania, która polega na wykorzystaniu materiału topniejącego. W kontekście dobrych praktyk inżynieryjnych, wybór metody łączenia musi być dostosowany do właściwości materiałów oraz wymagań konstrukcyjnych. Prawidłowe podejście do technologii łączenia pozwala na uzyskanie połączeń o odpowiednich parametrach wytrzymałościowych i funkcjonalnych, co jest kluczowe w każdym procesie technologicznym.

Pytanie 15

W przypadku zróżnicowanej produkcji w dużym zakładzie pracownik na swoim stanowisku roboczym

A. nie rejestruje liczby wyprodukowanych sztuk

B. co miesiąc informuje majstra o liczbie wykonanych sztuk

C. ewidencjonuje swoją pracę poprzez wypełnienie karty pracy

D. ustnie przekazuje kierownikowi produkcji ilość wykonanych sztuk

Odpowiedzi sugerujące, że pracownik raz w miesiącu podaje liczbę wykonanych sztuk majstrowi, ustnie informuje kierownika produkcji o ilości wykonanych sztuk, lub w ogóle nie ewidencjonuje swojej pracy, są błędne i sugerują nieefektywne podejście do zarządzania produkcją. Przekazywanie informacji o wykonanej pracy raz w miesiącu jest niewystarczające do bieżącego zarządzania wydajnością i nie pozwala na szybką reakcję na ewentualne problemy. W dynamicznym środowisku produkcyjnym, gdzie zmiany zachodzą szybko, niezbędne jest codzienne lub nawet bieżące ewidencjonowanie wykonanej pracy, co pozwala na natychmiastowe podejmowanie decyzji oraz wprowadzanie optymalizacji. Ustne informowanie o postępach również rodzi ryzyko błędów, nieporozumień oraz utraty danych. Wiele organizacji stosuje systemy ewidencji czasu pracy i produkcji, które są zgodne z zasadami zarządzania jakością i efektywności operacyjnej. Niezarejestrowanie liczby wykonanych sztuk prowadzi do braku możliwości analizy i monitorowania wydajności, co może skutkować marnotrawstwem zasobów oraz obniżeniem jakości produkcji. Ponadto, w przypadku sporów dotyczących wynagrodzenia, brak formalnej ewidencji pracy może prowadzić do komplikacji prawnych i finansowych, co podkreśla znaczenie dokładności i rzetelności w prowadzeniu dokumentacji.

Pytanie 16

Na którym rysunku oznaczono powłokę metalową nałożoną na powierzchni przedmiotu?

A. D.

B. A.

C. C.

D. B.

Na rysunku A przedstawiono przekrój przedmiotu z oznaczeniem 'Fe/Cu - Zn5', co jasno wskazuje na obecność powłoki metalowej. Powłoki metalowe są szeroko stosowane w różnych dziedzinach, takich jak inżynieria materiałowa i przemysł, aby poprawić właściwości mechaniczne oraz odporność na korozję różnych materiałów. Powłoka złożona z żelaza (Fe), miedzi (Cu) i cynku (Zn) może być stosowana w elementach konstrukcyjnych, gdzie istotna jest zarówno wytrzymałość, jak i estetyka. Na przykład, takie powłoki mogą być stosowane w przemyśle budowlanym do zabezpieczania stalowych elementów przed działaniem warunków atmosferycznych. Zastosowanie powłok metalowych jest zgodne z dobrą praktyką inżynierską, a ich skuteczność w zwiększaniu trwałości materiałów jest poparta licznymi badaniami. Warto również zaznaczyć, że wybór odpowiedniej powłoki powinien być zgodny z normami obowiązującymi w danej branży, co pozwala na optymalne dopasowanie do specyfikacji projektu.

Pytanie 17

Roczna produkcja 200 sztuk wyrobów o dużej masie może być sklasyfikowana jako produkcja

A. seryjna

B. małoseryjna

C. wielkoseryjna

D. jednostkowa

Wybór odpowiedzi dotyczących małoseryjnej lub wielkoseryjnej produkcji może wskazywać, że jest tu pewne zamieszanie. Produkcja małoseryjna to wytwarzanie niewielkich ilości, zwykle do kilkudziesięciu sztuk. Jeśli mamy 200 wyrobów, to nie można tego porównywać z małoseryjną produkcją. Często też mylone jest to z produkcją jednostkową, gdzie robi się tylko jeden egzemplarz. Z kolei produkcja wielkoseryjna, to już tysiące sztuk, co też nie pasuje do Twojego przypadku. Myślenie, że produkcja seryjna to coś mniejszego, to typowy błąd. Warto zrozumieć, że produkcja seryjna jest pomiędzy tymi dwoma skrajnościami i ma swoje miejsce w branżach jak motoryzacja czy elektronika.

Pytanie 18

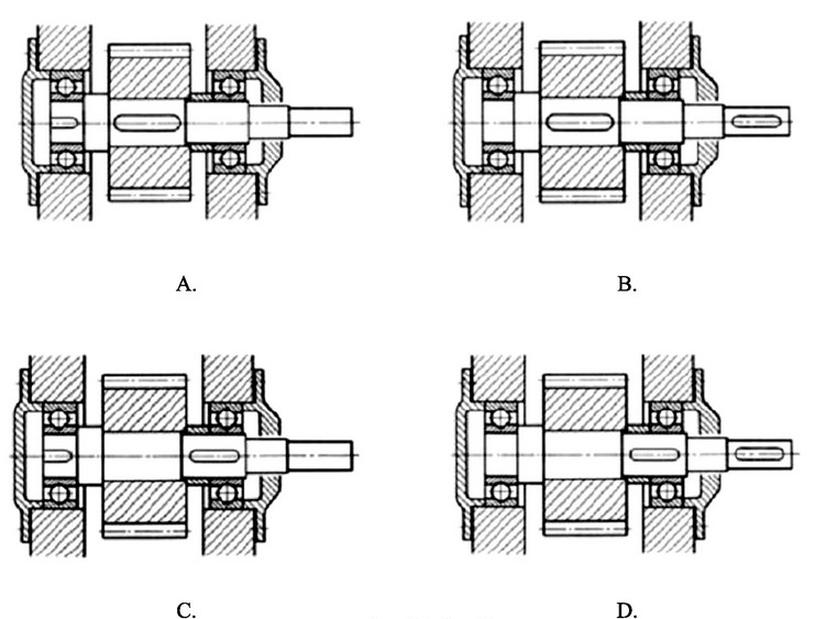

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

A. C.

B. A.

C. B.

D. D.

Rysunek zestawieniowy oznaczony literą B jest prawidłowy, co można zauważyć na podstawie zgodności z normami inżynierskimi i dobrymi praktykami w zakresie rysunku technicznego. Wiele standardów, takich jak ISO 128, podkreśla znaczenie jasnego przedstawienia wymiarów i proporcji w rysunkach technicznych. W rysunku B wszystkie elementy są odpowiednio rozmieszczone, co umożliwia ich łatwe zrozumienie i właściwe odczytanie. Praktyczne przykłady zastosowania tej wiedzy obejmują tworzenie dokumentacji projektowej, która jest kluczowa w procesie produkcji i montażu maszyn. Znajomość zasad rysunku zestawieniowego pozwala na uniknięcie pomyłek w interpretacji projektu, co ma istotne znaczenie dla efektywności pracy inżynierów i techników. Ponadto, dobre przedstawienie rysunku może przyczynić się do zwiększenia jakości wyrobów oraz zmniejszenia kosztów związanych z błędami produkcyjnymi.

Pytanie 19

Jaką maksymalną siłę ściskającą można nałożyć na betonową próbkę o powierzchni 10 cm2, jeżeli dopuszczalne naprężenia betonu na ściskanie wynoszą 25 MPa?

A. 2,5 kN

B. 25 kN

C. 25 N

D. 2,5 N

Mnożenie naprężenia przez przekrój próbki to kluczowy krok w obliczeniach wytrzymałości materiałów, jednak niepoprawne odpowiedzi wynikają z niewłaściwego zrozumienia jednostek oraz wartości obliczeń. Wartości takie jak 2,5 N i 25 N są zbyt małe, ponieważ nie uwzględniają skali obciążenia, które beton jest w stanie wytrzymać. W przypadku naprężenia 25 MPa, co odpowiada 25 N/mm², oraz przekroju 10 cm², co jest równoważne 100 mm², nie można uzyskać tak niskich wartości siły. Dla właściwego obliczenia, należy pomnożyć 25 N/mm² przez 100 mm², co daje 2500 N lub 2,5 kN. Przy tym, niepoprawne odpowiedzi wskazują na typowy błąd myślowy, w którym użytkownik mógł pomylić jednostki miary lub źle zinterpretować dane. Zrozumienie jednostek miary i konwersji między nimi jest kluczowe w inżynierii materiałowej. W projektowaniu konstrukcji, błędne obliczenia mogą prowadzić do niedoszacowania nośności materiałów, co z kolei stwarza poważne ryzyko dla stabilności i bezpieczeństwa budynków. Dlatego ważne jest, aby dokładnie analizować dane i stosować odpowiednie metody obliczeniowe zgodne z aktualnymi normami budowlanymi.

Pytanie 20

Jakie jest naprężenie w pręcie o przekroju 10 mm2, gdy jest on rozciągany siłą 5 kN?

A. 50 MPa

B. 20 MPa

C. 2 MPa

D. 500 MPa

Odpowiedź 500 MPa jest prawidłowa, ponieważ naprężenie w pręcie oblicza się według wzoru: naprężenie = siła / pole przekroju. W tym przypadku siła wynosi 5 kN, co odpowiada 5000 N, a pole przekroju wynosi 10 mm², co możemy przeliczyć na m², co daje 10 x 10^-6 m². Zatem, naprężenie obliczamy jako 5000 N / (10 x 10^-6 m²) = 500 MPa. Taka wartość naprężenia jest istotna w inżynierii materiałowej, ponieważ pozwala na ocenę wytrzymałości materiału i jego zdolności do przenoszenia obciążeń. Przykładowo, w konstrukcjach budowlanych lub mechanicznych, znajomość naprężenia pozwala na dobór odpowiednich materiałów, a także na projektowanie elementów, które nie przekroczą swoich granic wytrzymałościowych. Wartości naprężeń w MPa są często używane w standardach jak ISO czy EN, które regulują bezpieczeństwo i jakość materiałów w różnych zastosowaniach.

Pytanie 21

W czasie montażu łożysk tocznych o otwartej konstrukcji nie powinno się

A. zastosować tuleję montażową w celu równomiernego rozkładu siły wcisku

B. uderzać w pierścienie, koszyk ani elementy toczne

C. czyścić ich naftą lub benzyną

D. używać smaru plastycznego

Odpowiedź, że nie należy uderzać w pierścienie, koszyk lub elementy toczne łożysk tocznych, jest prawidłowa ze względu na ich delikatną konstrukcję oraz istotną rolę w zapewnieniu ich prawidłowego funkcjonowania. Uderzanie w te elementy może prowadzić do mikrouszkodzeń, które w dłuższym czasie mogą skutkować awarią łożyska, a nawet uszkodzeniem innych komponentów maszyn. W praktyce, podczas montażu należy zawsze stosować odpowiednie narzędzia, takie jak tuleje montażowe, które równomiernie rozkładają siłę nacisku oraz zapobiegają uszkodzeniom. Przykładowo, podczas montażu łożysk w silnikach czy wałach napędowych, ważne jest, aby używać technik montażowych zgodnych z normami, takimi jak ISO 1101, które gwarantują precyzyjne dopasowanie i właściwe funkcjonowanie. Ponadto, warto zwrócić uwagę na właściwe smarowanie łożysk, co również wpływa na ich długowieczność i efektywność pracy.

Pytanie 22

Powierzchnie elementów eksploatacyjnych narażonych na ścieranie powinny być poddane

A. odpuszczaniu

B. platerowaniu

C. nawęglaniu

D. starzeniu

Odpuszczanie to proces, który polega na powolnym chłodzeniu stali po hartowaniu, który ma na celu zmniejszenie naprężeń wewnętrznych, ale nie zwiększa twardości powierzchni. W przypadku części narażonych na ścieranie, takie podejście w zasadzie nie przynosi korzyści, gdyż nie poprawia ich właściwości użytkowych. Starzenie, z kolei, jest procesem związanym z przejrzystością i stabilnością mikrostrukturalną materiałów, ale nie jest to metoda, która wzmacnia powierzchnię elementów narażonych na intensywne ścieranie. Platerowanie to technika, która polega na nałożeniu cienkiej warstwy materiału na powierzchnię innego, jednak skuteczność platerowania w kontekście odporności na ścieranie jest ograniczona, ponieważ cienka warstwa może łatwo ulegać uszkodzeniu. W praktyce, te opcje mogą prowadzić do mylnych wniosków, gdyż są stosowane w innych kontekstach i nie są odpowiednie dla części wymagających dużej twardości powierzchni. Dlatego ważne jest, aby zrozumieć specyfikę procesu nawęglania i jego znaczenie w kontekście materiałów inżynieryjnych, co pozwala na podejmowanie właściwych decyzji w zakresie obróbki materiałów.

Pytanie 23

W procesie produkcji seryjnej do weryfikacji otworu o średnicy Ø20H7, powinno się użyć

A. sprawdzianu tłoczkowego

B. sprawdzianu szczękowego

C. suwmiarki uniwersalnej

D. średnicówki mikrometrycznej

Sprawdzian tłoczkowy jest narzędziem pomiarowym, które jest szczególnie zalecane przy pomiarze otworów o określonej średnicy, takich jak Ø20H7. Jego konstrukcja pozwala na precyzyjne dopasowanie do wymiarów otworu, a dzięki mechanizmowi pomiarowemu można uzyskać dokładne wyniki, które są zgodne z wymaganiami tolerancji H7. Tolerancja H7 wskazuje na dozwoloną dokładność wymiarową, co oznacza, że otwór musi mieć średnicę, która mieści się w określonym zakresie. Sprawdzian tłoczkowy umożliwia szybką i efektywną kontrolę wymiarów w procesie produkcji seryjnej, co jest kluczowe dla zapewnienia jakości i zgodności z rysunkami technicznymi. W praktyce, zastosowanie sprawdzianu tłoczkowego w linii produkcyjnej pozwala na bieżącą kontrolę wymiarów, co przyczynia się do eliminacji wadliwych elementów na wczesnym etapie produkcji, tym samym zmniejszając koszty i czas związany z ich poprawą. W branży inżynieryjnej standardy ISO i normy jakościowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnych narzędzi pomiarowych w zapewnieniu wysokiej jakości produktów.

Pytanie 24

Jaki rodzaj stali rekomenduje się do użycia w konstrukcjach spawanych?

A. C55

B. S275N

C. 41Cr4

D. E335

S275N to gatunek stali konstrukcyjnej o podwyższonej wytrzymałości, który jest powszechnie zalecany do stosowania w konstrukcjach spawanych. Charakteryzuje się on dobrą plastycznością oraz odpowiednią odpornością na obciążenia statyczne i dynamiczne. W praktyce, stal S275N jest często wykorzystywana w budownictwie, na przykład przy wznoszeniu mostów, hal przemysłowych czy też w konstrukcjach stalowych. Zastosowanie w spawaniu wynika z możliwości łatwego łączenia jej elementów, co jest kluczowe w procesach montażowych. Dodatkowo, stal S275N spełnia normy EN 10025, które definiują wymagania dla stali konstrukcyjnych, co czyni ją bezpiecznym i sprawdzonym materiałem w obszarze budownictwa. Warto również zwrócić uwagę na fakt, że dzięki niskiej zawartości węgla, stal ta ma dobrą zgrzewalność, co pozwala na skuteczne łączenie w różnych metodach spawania.

Pytanie 25

Monitorując stan techniczny maszyn i urządzeń, można uniknąć wystąpienia najbardziej groźnego tarcia

A. suchego

B. płynnego

C. mieszanego

D. granicznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "suchego" tarcia jest poprawna, ponieważ tarcie suche, które występuje w maszynach i urządzeniach bez odpowiedniego smarowania, może prowadzić do nadmiernego zużycia elementów mechanicznych oraz ich uszkodzeń. W praktyce, niewłaściwe smarowanie powoduje, że powierzchnie stykające się ze sobą ocierają się o siebie bez ochrony, co skutkuje nie tylko zwiększoną temperaturą, ale także ryzykiem zatarcia lub pęknięcia podzespołów. Dobrą praktyką w zakresie konserwacji technicznej jest regularne sprawdzanie poziomu smaru oraz jakości smaru używanego w maszynach. Na przykład w obrabiarkach CNC, zastosowanie odpowiednich olejów lub smarów może znacznie poprawić wydajność działania oraz przedłużyć żywotność urządzeń. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie systematycznej konserwacji i kontroli elementów maszyn, co zapobiega występowaniu tarcia suchego oraz innych problemów związanych z ich eksploatacją.

Pytanie 26

Oblicz wartość siły F działającej na wpust wału o średnicy 50 mm, jeżeli moment obrotowy przekazywany przez połączenie wynosi 1500 Nm?

A. 120 kN

B. 90 kN

C. 30 kN

D. 60 kN

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obliczanie siły F, która działa na wał, można zrobić, używając wzoru, który łączy moment obrotowy (M) z promieniem (r) i siłą (F). Wzór to M = F * r, a r to promień wału – mamy 25 mm, bo średnica to 50 mm podzielona przez 2. Jak przekształcimy ten wzór, to dostaniemy F = M / r. Wstawiając wartości, mamy F = 1500 Nm / 0,025 m, co daje nam 60 kN. Ta siła jest ważna, zwłaszcza przy projektowaniu maszyn i różnych układów mechanicznych. Dobrze dobrana średnica wału i moment przenoszony mają kluczowe znaczenie dla bezpieczeństwa i funkcjonalności. Jeśli stosujemy odpowiednie normy, takie jak PN-EN 1992, to możemy zminimalizować ryzyko awarii, które mogą się zdarzyć przez zbyt duże obciążenie. Na przykład w motoryzacji, dokładne obliczenia sił działających na wały napędowe są niezbędne, żeby nasze pojazdy były niezawodne.

Pytanie 27

Na podstawie wzoru oblicz roczną produktywność całkowitą $ P_c $ procesu wykonania sprzęgieł podatnych, jeżeli koszty rocznej produkcji $ P $ wynoszą 1 200 000 zł, koszt pracy $ L $ wynosi 240 000 zł, łączne koszty materiałów i narzędzi $ M $ i $ N $ wynoszą 150 000 zł, koszt energii $ S $ wynosi 54 000 zł, roczny koszt wynajmu hali $ R $ to 156 000 zł.

Wzór:$$ P_c = \frac{P}{L + M + N + S + R} $$

A. 2,6

B. 5,2

C. 4,8

D. 2,0

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obliczenie rocznej produktywności całkowitej procesu wykonania sprzęgieł podatnych wymaga zastosowania odpowiedniego wzoru, który w tym przypadku jest zdefiniowany jako stosunek kosztów rocznej produkcji do sumy wszystkich istotnych kosztów związanych z produkcją. Wzór Pc = P / (L + M + N + S + R) ukazuje, że roczna produktywność całkowita to miara efektywności wykorzystania zasobów w procesie produkcyjnym. Po podstawieniu danych do wzoru: P = 1 200 000 zł, L = 240 000 zł, M + N = 150 000 zł, S = 54 000 zł, R = 156 000 zł, uzyskujemy: Pc = 1 200 000 / (240 000 + 150 000 + 54 000 + 156 000) = 2,0. Tego typu obliczenia są niezwykle istotne w zarządzaniu produkcją, ponieważ pozwalają na ocenę efektywności procesów oraz podejmowanie strategicznych decyzji dotyczących alokacji zasobów. Zrozumienie tego wzoru oraz umiejętność przeprowadzania takich obliczeń jest fundamentem dla specjalistów w dziedzinie inżynierii produkcji i zarządzania operacyjnego, co umożliwia optymalizację procesów oraz zwiększenie konkurencyjności przedsiębiorstwa.

Pytanie 28

Na podstawie danych w tabeli wskaż wymiar wałka, który odpowiada prawidłowo wykonanemu wałkowi
φ50h8

Wymiary graniczne mm		Tolerancje normalne μm
powyżej	do	h6	h7	h8	h9
30	50	16	25	39	62
50	80	19	30	46	74

A. 49,999 mm

B. 50,029 mm

C. 50,039 mm

D. 49,949 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź '49,999 mm' jest prawidłowa, ponieważ znajduje się w zakresie tolerancji dla wałka o wymiarze φ50h8, którego dolna granica wynosi 49,961 mm. W przemyśle mechanicznym tolerancje wymiarowe są kluczowe dla zapewnienia odpowiedniego dopasowania elementów i ich funkcjonalności. W przypadku wałków, które będą podlegały dużym obciążeniom lub precyzyjnym operacjom, nieprzekraczanie granic tolerancji jest niezwykle istotne. Na przykład, przy montażu wałków w mechanizmach przenoszenia napędu, każdy nadmiarowy wymiar może prowadzić do zatarcia, a w skrajnych przypadkach - do uszkodzenia sprzętu. Standardy takie jak ISO 286-1 określają zasady dotyczące tolerancji wymiarowych oraz dopasowań, które powinny być stosowane w praktyce inżynierskiej. Zrozumienie tego, jak obliczać tolerancje oraz umiejętność ich interpretacji są niezbędnymi umiejętnościami dla inżynierów mechaników, co pozwala na projektowanie bardziej niezawodnych i wydajnych systemów.

Pytanie 29

Aby wykonać nacięcia zębów w kole zębatym o uzębieniu wewnętrznym, należy zastosować technikę obróbczej

A. łuszczenia

B. toczenia

C. nagniatania

D. dłutowania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dłutowanie jest metodą obróbki skrawaniem, która jest szczególnie przydatna do nacięcia zębów w kołach zębatych o uzębieniu wewnętrznym. Proces ten polega na wykorzystaniu narzędzia skrawającego, zwanego dłutem, które ma kształt odpowiedni do profilu zęba. Dłutowanie umożliwia precyzyjne kształtowanie zębów, co jest kluczowe dla zapewnienia właściwego dopasowania i efektywności działania koła zębatego. Dzięki tej metodzie możliwe jest uzyskanie wysokiej dokładności wymiarowej oraz gładkości powierzchni, co jest niezwykle istotne w zastosowaniach, gdzie wymagane są duże prędkości obrotowe i obciążenia. Na przykład, w przemyśle motoryzacyjnym i lotniczym, gdzie koła zębate są niezbędne do przenoszenia mocy, precyzja wykonania zębów jest kluczowa dla niezawodności i trwałości komponentów. Dłutowanie jest zgodne z normami ISO dotyczącymi obróbki skrawaniem, co potwierdza jego znaczenie i uznanie w branży inżynieryjnej.

Pytanie 30

Rysunek wykonawczy elementu maszyny nie musi zawierać

A. wszystkich niezbędnych wymiarów

B. oznaczeń dozwolonych chropowatości

C. tabliczki z listą części podzespołu

D. tolerancji wymiarowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek wykonawczy części maszyn powinien zawierać wszystkie niezbędne informacje dla realizacji projektu, ale tabliczka wykazu części podzespołu nie jest obligatoryjna. Tabliczka ta, zawierająca informacje o materiałach, ilości oraz oznaczeniach, jest pomocna, lecz nie stanowi wymogu według standardów takich jak ISO 128. W praktyce, konstruktorzy mogą korzystać z systemów zarządzania danymi technicznymi, gdzie wykaz części jest przechowywany oddzielnie. Dzięki temu, rysunki mogą być czytelniejsze i bardziej przejrzyste dla użytkowników, co zmniejsza ryzyko błędów w interpretacji. Ostatecznie, ważne jest, aby rysunek zawierał wszystkie istotne wymiary, tolerancje oraz oznaczenia chropowatości, co zapewnia właściwe wykonanie detalu. Przykłady zastosowania to rysunki dla skomplikowanych podzespołów, gdzie uproszczenie informacji przy jednoczesnym zachowaniu pełnej funkcjonalności jest kluczowe.

Pytanie 31

Grafit w formie kulistej, który powstaje w procesie sferoidyzacji oraz modyfikacji ciekłego stopu o niskiej zawartości siarki, znajduje zastosowanie w żeliwach

A. modyfikowanych

B. wermikularnych

C. szarych

D. sferoidalnych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Grafit sferoidalny, znany również jako grafit kulisty, jest formą grafitu, która powstaje w wyniku sferoidyzowania żeliwa. Proces ten polega na dodaniu odpowiednich środków modyfikujących, takich jak cer, które powodują, że grafit przyjmuje formę kulistą zamiast tradycyjnych igiełkowatych kształtów, co jest typowe dla grafitu w żeliwie szarym. Grafit sferoidalny ma znacznie lepsze właściwości mechaniczne w porównaniu do innych typów grafitu, co czyni go idealnym do zastosowań w przemysłach motoryzacyjnym i budowlanym, gdzie wymagana jest wytrzymałość na rozciąganie oraz odporność na zmęczenie. W praktyce, tego typu żeliwa są wykorzystywane do produkcji komponentów takich jak bloki silnikowe, koła zębate czy części maszyn, które wymagają wysokiej wytrzymałości oraz odporności na zużycie. Dodatkowo, w kontekście standardów branżowych, żeliwa sferoidalne są często zgodne z normami ASTM A536, co potwierdza ich wysoką jakość i niezawodność w różnorodnych zastosowaniach.

Pytanie 32

Rysunek przedstawia połączenie

A. dwóch kół zębatych.

B. koła zębatego z wałkiem wielowypustowym.

C. wałka z zębnikiem.

D. koła pasowego z wałkiem wielowypustowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek przedstawia poprawne połączenie koła zębatego z wałkiem wielowypustowym. To połączenie jest kluczowe w mechanizmach przenoszenia napędu, gdzie koło zębate służy do przekazywania momentu obrotowego. Wałek wielowypustowy charakteryzuje się rowkami, które pasują do wypustów w kołach zębatych, co zapewnia stabilność i precyzję w przenoszeniu napędu, eliminując ryzyko poślizgu. Tego typu połączenia są powszechnie stosowane w przekładniach mechanicznych, takich jak w skrzyniach biegów samochodowych, gdzie precyzyjne przenoszenie momentu obrotowego jest niezbędne dla prawidłowego działania układu napędowego. W praktyce, zastosowanie wałków wielowypustowych w połączeniu z kołami zębatymi zwiększa efektywność przekładni oraz minimalizuje straty energii, co jest zgodne z najlepszymi praktykami inżynieryjnymi w dziedzinie mechaniki. Zrozumienie tego połączenia jest fundamentem dla inżynierów mechaników, którzy projektują systemy napędowe zarówno w przemyśle motoryzacyjnym, jak i w maszynach przemysłowych.

Pytanie 33

Przy jakiej grubości blach należy zastosować parametry spawania: 300A / 30V / 4,5 mm/min / 0,49 m/min?
Skorzystaj z danych w tabeli.

Grubość blach	Liczba warstw	Drut elektrodowy		Natężenie prądu	Napięcie łuku	Natężenie przepływu gazu osłonowego	Prędkość spawania
Grubość blach	Liczba warstw	Średnica	Prędkość podawania	Natężenie prądu	Napięcie łuku	Natężenie przepływu gazu osłonowego	Prędkość spawania
mm		mm	m/min	A	V	l/min	m/min
5	2	1,6	4,5	300	30	15 18	0,56
6	2	1,6	4,5	300	30	15,18	0,45
7	3	1,6	4,5	300	30	15,18	0,49
8	4	1,6	4,5	300	30	15,18	0,51
10	5	1,6	4,5	300	30	15,18	0,42

A. 5 mm

B. 6 mm

C. 7 mm

D. 8 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 7 mm, ponieważ parametry spawania, które zostały podane w pytaniu, idealnie pasują do tej grubości blachy. Przy spawaniu stali, kluczowe jest dostosowanie natężenia prądu, napięcia oraz prędkości spawania do grubości materiału. W przypadku blachy o grubości 7 mm, zastosowanie prądu 300A oraz napięcia 30V pozwala uzyskać odpowiednią penetrację spoiny oraz jakość spawania. W praktyce, w przypadku takiej grubości, można wykorzystać proces MIG/MAG, który dobrze sprawdza się w spawaniu blach o średnich grubościach. Warto również pamiętać, że dla grubości blachy powyżej 5 mm, konieczne jest stosowanie chłodzenia, aby uniknąć wypalenia materiału. Dobrą praktyką jest również przeprowadzenie prób spawania na odpadach materiałowych, aby dostosować parametry do specyfiki blachy, co jest zgodne z normami spawalniczymi, takimi jak EN ISO 3834.

Pytanie 34

Skrobanie oraz dopasowywanie panwi łożysk ślizgowych do odnowionych czopów wałów maszyn zalicza się do

A. obsługi okresowej

B. remontu kapitalnego

C. remontu średniego

D. remontu bieżącego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Remont średni to takie prace, które są bardziej skomplikowane od zwykłych napraw, ale nie aż tak rozległe jak remont kapitalny. Na przykład, skrobanie i pasowanie panwi łożysk do czopów wałów maszyn mieści się w tej kategorii. Wymaga to od nas sporej precyzji i dokładnego sprawdzenia stanu technicznego, żeby maszyna działała jak należy. Jak wiadomo, w przemysłowych maszynach, źle dopasowane panwie mogą prowadzić do dużego tarcia, co przyspiesza zużycie części i może nawet doprowadzić do awarii. W normach jakości, takich jak ISO 9001, akcentuje się, jak ważna jest dokładność w remontach, bo to wpływa na niezawodność maszyn na dłuższą metę.

Pytanie 35

Oceniając typy utlenienia występującego na wyrobie, technolog nie będzie wybierał zabezpieczenia przed korozją?

A. ogniowej

B. kawitacyjnej

C. biologicznej

D. gazowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'ogniowa' jest prawidłowa, ponieważ odnosi się do utlenienia, które może występować w wyniku wysokotemperaturowych procesów, takich jak pożar czy kontakt z gorącymi substancjami. Utlenienie ogniowe prowadzi do powstawania tlenków metali, co z kolei wpływa na właściwości mechaniczne i chemiczne materiału. W praktyce technologowie muszą brać pod uwagę te zmiany, aby odpowiednio dostosować zabezpieczenia przed korozją. Na przykład, w aplikacjach przemysłowych, gdzie elementy są narażone na wysokie temperatury, stosuje się powłoki ochronne, które są odporne na działanie ognia, co zapobiega degradacji materiału. Dobre praktyki w tej dziedzinie obejmują regularne przeglądy stanu technicznego zabezpieczeń oraz ich odpowiednią konserwację, co jest zgodne z normami branżowymi takimi jak ISO 12944 dotycząca ochrony przed korozją. Zrozumienie mechanizmów utleniania ogniowego oraz jego skutków jest kluczowe dla zapewnienia długowieczności i bezpieczeństwa konstrukcji.

Pytanie 36

Jakie materiały mogą być ponownie wykorzystane w procesie wytłaczania?

A. Fotoutwardzalne

B. Termoplastyczne

C. Chemoutwardzalne

D. Termoutwardzalne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Termoplastyczne tworzywa sztuczne, takie jak polietylen, polipropylen czy polistyren, mają zdolność do wielokrotnego przetwarzania w procesie wytłaczania. W przeciwieństwie do innych typów tworzyw, termoplasty mogą być podgrzewane i formowane, a następnie schładzane, co pozwala na ich ponowne użycie w kolejnych cyklach produkcyjnych. Przykładem może być recykling odpadów z produkcji opakowań plastikowych, które są przetwarzane na granulat i ponownie wykorzystane w procesie wytłaczania do produkcji nowych opakowań lub elementów konstrukcyjnych. W kontekście standardów branżowych, recykling termoplastów jest zgodny z normami ISO 14021, które dotyczą oznaczania produktów pod względem ich przyjazności dla środowiska. Właściwe przetwarzanie tych materiałów przyczynia się nie tylko do oszczędności surowców, ale także do redukcji odpadów i ograniczenia negatywnego wpływu na środowisko. Z tego powodu, termoplasty są preferowane w wielu branżach, które dążą do zrównoważonego rozwoju i efektywności surowcowej.

Pytanie 37

Aby wyprodukować 50 sztuk kół zębatych o średnicy podziałowej Ø150 mm, konieczne jest zaplanowanie technologicznego procesu wytwarzania przy użyciu

A. obrabiarek uniwersalnych oraz uproszczonej dokumentacji technologicznej

B. obrabiarek dedykowanych oraz uproszczonej dokumentacji technologicznej

C. narzędzi uniwersalnych i szczegółowo opracowanej dokumentacji technologicznej

D. specjalistycznych narzędzi oraz obrabiarek ogólnego zastosowania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór obrabiarek uniwersalnych i uproszczonej dokumentacji technologicznej jako metod produkcji kół zębatych o średnicy podziałowej Ø150 mm jest uzasadniony z kilku powodów. Obrabiarki uniwersalne charakteryzują się dużą elastycznością i zdolnością do wykonywania różnorodnych operacji obróbczych, co jest kluczowe w produkcji małych serii i w sytuacjach, gdy wymagana jest modyfikacja procesu. Uproszczona dokumentacja technologiczna pozwala na szybsze i bardziej efektywne wprowadzenie procesu produkcyjnego, co jest istotne w kontekście czasochłonności i kosztów produkcji. Przykładem zastosowania obrabiarek uniwersalnych może być frezowanie, toczenie czy szlifowanie, które można dostosowywać do różnych wymiarów i specyfikacji. Dobrą praktyką w branży jest również wykorzystanie systemów CAD/CAM do szybkiego generowania programów obróbczych, co dodatkowo zwiększa efektywność. Tego rodzaju podejście jest zgodne z aktualnymi standardami w zakresie zarządzania produkcją i optymalizacji procesów.

Pytanie 38

Kluczowym działaniem w systemie zarządzania odpadami jest

A. przetwarzanie ich w celu ponownego wykorzystania

B. przygotowanie ich do ponownego używania

C. zapobieganie ich produkcji

D. szybkie ich usunięcie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zapobieganie powstawaniu odpadów jest kluczowym działaniem w gospodarce odpadami, ponieważ ogranicza obciążenie środowiska oraz zmniejsza koszty związane z ich przetwarzaniem i unieszkodliwianiem. W praktyce oznacza to wdrażanie strategii, które prowadzą do minimalizacji generacji odpadów poprzez zmiany w projektowaniu produktów, wybór materiałów czy optymalizację procesów produkcyjnych. Przykładowo, przedsiębiorstwa mogą stosować zasady ecodesign, które promują projektowanie produktów z myślą o ich dłuższej żywotności, możliwością naprawy, a także do recyclingu. Przykłady z życia codziennego obejmują stosowanie opakowań wielokrotnego użytku, co nie tylko zmniejsza ilość odpadów, ale również promuje świadomość ekologiczną wśród konsumentów. Wzmacnianie polityki prewencji na poziomie lokalnym i krajowym, zgodnie z dyrektywami Unii Europejskiej, takimi jak Dyrektywa ramowa o odpadach, stanowi fundament zrównoważonej gospodarki opartej na cyklu życia.

Pytanie 39

Z jakiego rodzaju stali produkuje się śruby o klasie wytrzymałości 8.8 lub wyższej?

A. Łożyskowej

B. Nierdzewnej

C. Kwasoodpornej

D. Średniowęglowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Śruby klasy wytrzymałości 8.8 wykonywane są najczęściej ze stali średniowęglowej, co wynika z ich specyfikacji wytrzymałościowych. Klasa 8.8 oznacza, że śruby te mają minimalną wytrzymałość na rozciąganie wynoszącą 800 MPa oraz minimalny poziom wydłużenia wynoszący 8%. Stal średniowęglowa charakteryzuje się odpowiednim połączeniem twardości i plastyczności, co czyni ją idealnym materiałem do produkcji śrub, które muszą wytrzymać znaczne obciążenia. W praktyce, śruby te są powszechnie stosowane w konstrukcjach stalowych, maszynach oraz urządzeniach transportowych. Dzięki swojej wytrzymałości, są często używane w miejscach, gdzie występują znaczne siły dynamiczne, jak w przemyśle budowlanym czy motoryzacyjnym. Dobre praktyki wymagają, aby przy wyborze materiału do produkcji śrub brać pod uwagę obciążenia, jakie będą na nie działać oraz środowisko, w którym będą stosowane. Stal średniowęglowa jest również łatwa do obróbki, co pozwala na precyzyjne wykonanie gwintów oraz innych detali konstrukcyjnych, co jest kluczowe dla zapewnienia ich funkcjonalności i bezpieczeństwa.

Pytanie 40

Przedstawione oznaczenie zamieszczane na rysunku wykonawczym dotyczy tolerancji

A. płaskości.

B. pozycji.

C. owalności.

D. zarysu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "płaskości" jest poprawna, ponieważ symbol tolerancji geometrycznej przedstawiony na rysunku wykonawczym odnosi się bezpośrednio do wymagań dotyczących płaskości powierzchni. Tolerancja płaskości oznacza, że powierzchnia musi spełniać określone normy, które definiują maksymalne odchylenia od idealnego stanu. W przykładzie, wartość 0,2 mm wskazuje, że rzeczywiste odchylenia od idealnej płaszczyzny nie mogą przekraczać tej wartości. Tolerancje płaskości są kluczowe w projektowaniu elementów mechanicznych, gdzie precyzyjne dopasowanie jest niezbędne dla funkcjonowania całej konstrukcji, na przykład w montażu łożysk czy elementów współpracujących. Stosowanie tolerancji płaskości jest zgodne z normami ISO 1101, które określają zasady definiowania tolerancji geometrycznych. Dzięki tym normom, inżynierowie mogą zapewnić, że produkty będą spełniały wymagania jakościowe oraz funkcjonalne, co jest niezbędne w nowoczesnym procesie produkcyjnym.

Rozpocznij nowy egzamin

Powrót do strony głównej
