Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 9 maja 2026 21:28
Data zakończenia: 9 maja 2026 21:56

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Areometrem przedstawionym na rysunku dokonuje się pomiaru

A. temperatury zamarzania cieczy w układzie chłodzenia.

B. temperatury wrzenia cieczy w układzie chłodzenia.

C. gęstości elektrolitu.

D. pojemności akumulatora.

Pomiar gęstości elektrolitu w akumulatorze to istotna sprawa, ale czasem ludzie mylą areometr z innymi rzeczami, jak pojemność akumulatora czy temperatury cieczy. Pojemność to zupełnie inny temat, który mierzymy innymi sprzętami, takimi jak woltomierz. A jeśli chodzi o temperaturę, to areometr tu nie pomoże, bo do tego mamy termometry. To wszystko może wprowadzać w błąd. Akurat pomiary tych rzeczy wymagają innych narzędzi, które są do tego stworzone. Warto zrozumieć, że każdy przyrząd ma swoje miejsce i trzeba używać ich zgodnie z ich przeznaczeniem.

Pytanie 2

W obwodzie elektrycznym dwa rezystory o wartościach 1 Ω i 9 Ω zostały połączone równolegle. Jaką rezystancję zastępczą ma ten układ?

A. 9,0 Ω

B. 0,9 Ω

C. 90,0 Ω

D. 10,0 Ω

Rezystancja zastępcza dwóch oporników połączonych równolegle obliczana jest za pomocą wzoru: 1/Rz = 1/R1 + 1/R2, gdzie Rz to rezystancja zastępcza, a R1 i R2 to rezystancje poszczególnych oporników. W tym przypadku mamy R1 = 1 Ω i R2 = 9 Ω, co daje: 1/Rz = 1/1 + 1/9 = 1 + 0.1111 = 1.1111. Zatem Rz = 1/1.1111 = 0.9 Ω. Ta rezystancja zastępcza jest ważna w wielu zastosowaniach, na przykład w projektowaniu układów elektronicznych, gdzie często stosuje się połączenia równoległe dla uzyskania niższej rezystancji, co pozwala na lepsze przewodzenie prądu i obniżenie spadków napięcia. W praktyce, taki dobór rezystancji jest istotny przy konstruowaniu źródeł zasilania lub układów stabilizujących napięcie, gdzie odpowiednia rezystancja wpływa na efektywność pracy całego obwodu.

Pytanie 3

Prawdopodobną przyczyną wypadania zapłonów na kilku cylindrach diagnozowanego silnika ZI może być wadliwe działanie układu

A. ładowania.

B. wydechowego.

C. doładowania.

D. zapłonowego.

Wybrałeś układ zapłonowy i bardzo dobrze, bo to właśnie w tym miejscu najczęściej tkwi przyczyna wypadania zapłonów, szczególnie wtedy, gdy problem dotyczy kilku cylindrów jednocześnie. Praktyka pokazuje, że najczęstsze usterki to uszkodzone przewody wysokiego napięcia, zużyte świece, cewki zapłonowe z defektem albo po prostu wilgoć dostająca się do elementów układu. Jeżeli układ zapłonowy nie działa jak należy, mieszanka paliwowo-powietrzna w cylindrach nie ulega zapłonowi w odpowiednim momencie, albo w ogóle nie dochodzi do wyładowania iskry. To prowadzi do utraty mocy, szarpania silnika i oczywiście wyraźnej nierównej pracy – w zależności od liczby dotkniętych cylindrów objawy są mniej lub bardziej odczuwalne. W nowoczesnych silnikach ZI (czyli z zapłonem iskrowym) układ zapłonowy jest dokładnie monitorowany przez sterownik silnika – wystąpienie wypadania zapłonów skutkuje nawet zapaleniem kontrolki „check engine” i zapisaniem błędów w sterowniku. Standardowa procedura w warsztacie to sprawdzenie stanu świec, pomiar rezystancji cewek oraz skontrolowanie wiązek elektrycznych. Często pomijane, a moim zdaniem bardzo ważne, jest też sprawdzenie jakości masy i stanu złączy. Dobra praktyka branżowa nakazuje nie tylko wymienić uszkodzone elementy, ale również zadbać o regularną konserwację i diagnostykę całego układu zapłonowego – to podstawa długowieczności silnika i prawidłowej pracy na wszystkich cylindrach.

Pytanie 4

Jaki będzie całkowity koszt usunięcia usterki w systemie parktronic, jeżeli do wymiany będą dwa tylne czujniki, a wiązka instalacji systemu wymaga naprawy?

Lp.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Czujnik parkowania	30,00
2.	Zaślepka maskująca	20,00
Lp.	Wykonana usługa (czynność)
1.	Kasowanie błędów za pomocą testera	50,00
2.	Wymiana czujnika parkowania	10,00
3.	Naprawa instalacji	40,00

A. 190,00 PLN

B. 230,00 PLN

C. 150,00 PLN

D. 170,00 PLN

Poprawna odpowiedź to 170,00 PLN, co wynika z dokładnego podsumowania kosztów związanych z usunięciem usterki w systemie parktronic. Koszt wymiany dwóch czujników parkowania wynosi 60,00 PLN, a ich wymiana to dodatkowe 20,00 PLN. Niezbędna naprawa wiązki instalacji kosztuje 40,00 PLN, a kasowanie błędów za pomocą testera to kolejnych 50,00 PLN. Suma tych wydatków daje łączny koszt 170,00 PLN. Ważne jest, aby przy diagnozowaniu usterek w nowoczesnych systemach samochodowych, jak parktronic, stosować się do standardów diagnostycznych oraz dobrych praktyk, co obejmuje zarówno prawidłową wymianę uszkodzonych komponentów, jak i zapewnienie, że wszystkie błędy zostaną skasowane, aby system mógł działać poprawnie. Takie podejście nie tylko przywraca pełną funkcjonalność systemu, ale także zapobiega ewentualnym dalszym problemom w przyszłości.

Pytanie 5

Pirometr to urządzenie, które pozwala na dokonanie pomiaru

A. hałasu

B. temperatury

C. ciśnienia

D. wilgotności

Pirometr to przyrząd służący do pomiaru temperatury, który wykorzystuje różne metody, takie jak promieniowanie podczerwone, do określenia ciepłoty obiektów. Zastosowanie pirometrów jest powszechne w przemyśle, np. w metalurgii, gdzie monitorowanie temperatury materiałów jest kluczowe dla zapewnienia ich jakości i bezpieczeństwa procesów. Pirometry bezkontaktowe są szczególnie przydatne, gdy mierzone obiekty są w ruchu lub zbyt gorące, aby można je było dotknąć. Przykładowo, w przemyśle spożywczym pirometry pozwalają na kontrolę temperatury w procesach obróbki termicznej, co jest zgodne z normami HACCP. Technologia pirometrii jest zgodna z międzynarodowymi standardami, co zapewnia dokładność i powtarzalność pomiarów.

Pytanie 6

Do pomiaru prądu o wartości powyżej 20 A należy zastosować

A. mostek Wheatstone’a.

B. multimetr cyfrowy DT 830 lub podobny.

C. elektroniczny miernik cęgowy.

D. mostek Thompsona.

W pomiarach prądu o wartości przekraczającej 20 A pojawia się kilka bardzo istotnych kwestii technicznych, na które łatwo nie zwrócić uwagi. Multimetry cyfrowe typu DT 830 to urządzenia zaprojektowane głównie do pracy z małymi i umiarkowanymi prądami. Ich wejścia prądowe są zabezpieczone bezpiecznikami, które zwykle wytrzymują maksymalnie 10 A, wyjątkowo w niektórych modelach dochodzą do 20 A, ale na krótko i przy określonych warunkach. Próba pomiaru prądu powyżej 20 A takim miernikiem w najlepszym przypadku zakończy się przepaleniem bezpiecznika, a w najgorszym – poważnym uszkodzeniem miernika lub nawet ryzykiem porażenia. To częsty błąd początkujących, którzy nie zwracają uwagi na ograniczenia sprzętowe i sądzą, że każdy multimetr nadaje się do wszystkiego. Mostek Wheatstone’a czy mostek Thompsona to z kolei specjalistyczne układy pomiarowe do określania rezystancji – pierwszy jest świetny do pomiarów oporów precyzyjnych, drugi nadaje się do pomiaru bardzo małych rezystancji, np. rezystancji przewodów czy połączeń. Owszem, można pośrednio wyliczyć natężenie prądu, znając rezystancję i spadek napięcia, ale to rozwiązanie bardzo niepraktyczne, mało dokładne i zupełnie niezalecane przy dużych prądach. Ani jeden, ani drugi mostek nie jest projektowany do mierzenia prądu, zwłaszcza w sposób szybki i bezpieczny. Prawidłowe technicznie podejście wymaga użycia urządzenia przystosowanego do bezpośredniego pomiaru dużego prądu bez ingerencji w obwód – dlatego mierniki cęgowe stały się standardem. Pomijanie tej kwestii to ryzykowanie nie tylko sprzętem, ale i własnym bezpieczeństwem – to podstawowe zasady pracy z elektryką, które warto sobie wbić do głowy od początku. Z mojego doświadczenia wynika, że znajomość ograniczeń mierników i dobór właściwej metody pomiarowej bardzo często decyduje o bezpieczeństwie i sukcesie w pracy zawodowej.

Pytanie 7

Multimetrem cyfrowym wykonuje się pomiar

A. napięcia ładowania.

B. podciśnienia w kolektorze.

C. natężenia światła.

D. hałasu związanego z pracą rozrusznika.

Wybór innej odpowiedzi niż pomiar napięcia ładowania świadczy o pewnym niezrozumieniu zastosowania multimetru cyfrowego. Często spotykam się z tym, że uczniowie utożsamiają multimetr z urządzeniem do wszystkiego, bo ma wiele funkcji na pokrętle. Jednak są rzeczy, których po prostu nie da się nim zmierzyć. Mierzenie hałasu związanego z pracą rozrusznika wymaga specjalistycznych przyrządów akustycznych, takich jak decybelomierze czy analizatory dźwięku. Multimetr nie posiada mikrofonu ani funkcji analizy fali dźwiękowej, więc w tym kontekście kompletnie się nie sprawdzi. Pomiar podciśnienia w kolektorze dolotowym to zupełnie inna bajka – tu używa się manometru, ewentualnie specjalnych czujników podciśnienia. Multimetr nie jest przystosowany do pracy z ciśnieniami czy podciśnieniami, bo to nie są wielkości elektryczne. Natężenie światła z kolei mierzymy luksomierzem – to urządzenie z fotodetektorem, które pozwala określić ilość światła padającego na daną powierzchnię. Częsty błąd polega na tym, że skoro multimetr mierzy prąd (natężenie), to można nim zmierzyć „wszystko”, co ma jednostkę. Jednak multimetr, nawet cyfrowy, operuje wyłącznie na sygnałach elektrycznych – napięciu, prądzie, rezystancji, czasem częstotliwości. Dobre praktyki serwisowe wymagają stosowania odpowiednich urządzeń pomiarowych dla konkretnych fizycznych wielkości. Kombinowanie i używanie miernika do nieprzeznaczonych celów może prowadzić do błędnych wyników lub nawet uszkodzenia sprzętu. W praktyce, multimetr cyfrowy jest podstawowym narzędziem do diagnostyki układów elektrycznych i elektronicznych, ale nie zastąpi urządzeń do pomiarów akustycznych, ciśnienia czy oświetlenia.

Pytanie 8

Na schemacie przedstawiono

A. podłączenie silnika trójfazowego w trójkąt.

B. ogniwo prądu stałego.

C. prądnicę prądu stałego.

D. podłączenie silnika trójfazowego w gwiazdę.

Schemat, o którym mowa, często bywa mylony z różnymi innymi układami, bo na pierwszy rzut oka rysunek może wydawać się podobny do kilku typowych rozwiązań w elektrotechnice. Jednak dokładnie analizując – na pewno nie jest to ogniwo prądu stałego, ponieważ nie mamy tu żadnego elementu wytwarzającego napięcie elektryczne na zasadzie reakcji chemicznych czy różnicy potencjałów; taki układ miałby zupełnie inną symbolikę i oznaczenia. Prądnica prądu stałego również wyglądałaby inaczej, tam pojawiłyby się elementy typu komutator oraz wyprowadzenia biegunowe, a tutaj widać wyraźnie podział na trzy fazy, charakterystyczny dla układów trójfazowych. Układ trójkąta (delta) to zupełnie inne połączenie – tam wszystkie końce i początki uzwojeń są połączone ze sobą w zamkniętą pętlę, bez wspólnego punktu, a tutaj mamy wyraźnie wspólny środek, czyli neutralny punkt gwiazdy. W praktyce bardzo często spotykam się z błędem polegającym na myleniu tych dwóch połączeń, zwłaszcza że niektórzy instalatorzy automatycznie kojarzą dowolne potrójne podłączenie z trójkątem. Kluczowe jest rozpoznanie, czy końce uzwojeń są razem zebrane (gwiazda), czy tworzą zamknięty obwód (trójkąt). Niestety, takie mylenie prowadzi do poważnych błędów w doborze napięcia i zabezpieczeń, co może skutkować awarią silnika albo wręcz pożarem. Moim zdaniem warto zawsze dokładnie analizować schematy i porównywać je z dokumentacją techniczną, bo od poprawnego identyfikowania tego typu połączeń zależy późniejsze bezpieczeństwo całej instalacji i sprawność urządzenia. Nie bez powodu normy branżowe, takie jak PN-EN 60204-1, bardzo jasno definiują oznaczenia i sposoby podłączania maszyn elektrycznych, żeby unikać takich nieporozumień w praktyce.

Pytanie 9

Korzystając z danych zamieszczonych w tabeli oblicz, jaki jest całkowity koszt części do naprawy alternatora.

Łożyska	60,00 zł
Regulator napięcia ze szczotkami	75,00 zł
Układ prostowniczy	125,00 zł
Komutator	160,00 zł

A. 420 zł

B. 260 zł

C. 200zł

D. 135 zł

Jak wybierasz złe odpowiedzi, to możesz się pomylić i przez to źle oszacować całościowy koszt naprawy. Koszty jak 135 zł, 200 zł czy nawet 420 zł nie oddają faktycznych wydatków na części do naprawy alternatora i mogą być wynikiem mylnych założeń. Na przykład, gdy wybierasz 420 zł, to może to oznaczać, że uwzględniłeś za dużo elementów lub dodałeś części, które w ogóle nie są potrzebne do naprawy alternatora. Odpowiedź 200 zł również może się brać z błędnego szacowania kosztów poszczególnych części – może to wynikać z braku wiedzy o cenach rynkowych albo mylnego przypisania kosztów do danego komponentu. Dużym błędem jest też niewłaściwe zrozumienie, jakie części są ważne przy naprawie alternatora. Fajnie jest myśleć tylko o tych elementach, które są naprawdę potrzebne, a nie dodawać do kosztów coś, co nie ma wpływu na jego funkcjonowanie. Taka analiza pomoże lepiej zarządzać kosztami i podnieść rentowność usług naprawczych. Warto też sprawdzać ceny u dostawców lub porównywać z rynkowymi standardami, żeby uniknąć takich pomyłek. Dobre podejście pozwala nie tylko na dokładniejsze obliczenia, ale też lepsze rozumienie struktury kosztów w naprawach elektromechanicznych.

Pytanie 10

W warsztacie instaluje się na zmianie średnio w pięciu samochodach światła do jazdy dziennej. Zakład pracuje przez pięć dni w tygodniu na dwie zmiany, a jedna lampa wyposażona jest w 12 diod LED. Tygodniowe zapotrzebowanie na diody LED wynosi

A. 800 sztuk.

B. 1200 sztuk.

C. 1400 sztuk.

D. 400 sztuk.

Obliczenie tygodniowego zapotrzebowania na diody LED wymaga podejścia typowego dla logistyki warsztatowej. Jeśli warsztat instaluje światła do jazdy dziennej średnio w pięciu samochodach na zmianie, a są dwie zmiany dziennie przez pięć dni w tygodniu, to tygodniowo obsługuje się 5 aut × 2 zmiany × 5 dni = 50 samochodów. Każdy taki samochód dostaje komplet lamp, a jedna lampa ma 12 diod LED, czyli najpewniej liczymy zestaw na samochód jako dwie lampy – standard w pojazdach (lewa i prawa). Jednak pytanie dotyczy pojedynczej lampy, więc prawidłowo obliczamy zapotrzebowanie jako 50 lamp × 12 diod = 600 diod. Ale tu jest haczyk: instalacja dotyczy całych samochodów, więc do każdego auta montuje się komplet, czyli dwie lampy, co daje 50 × 2 × 12 = 1200 diod LED tygodniowo. W praktyce zamawiając diody, magazynierzy powinni zawsze brać poprawkę na ewentualne uszkodzenia czy odpady, więc nawet zamówienie z drobnym zapasem jest wskazane – przynajmniej takie są dobre praktyki w branży motoryzacyjnej. Branżowe normy podkreślają, by nie zaniżać zamówień, bo przestoje montażowe generują straty i opóźnienia. Moim zdaniem, dokładna kalkulacja w tym zadaniu jest kluczowa – warto automatyzować takie obliczenia, bo liczba komponentów szybko rośnie przy większej skali produkcji. Tego typu zadania pokazują, jak ważne jest myślenie praktyczne w organizacji pracy warsztatu i planowaniu zaopatrzenia.

Pytanie 11

Jakiego dokumentu nie wymagają przy demontażu pojazdu samochodowego?

A. Umowa podpisana z ubezpieczycielem

B. Dowód rejestracyjny

C. Dokument potwierdzający informacje o pojeździe samochodowym

D. Dowód osobisty właściciela pojazdu samochodowego

Kiedy złomujesz samochód, nie musisz mieć umowy z ubezpieczycielem. To dość ciekawe, ale ubezpieczenie nie jest tu potrzebne. Najważniejsze dokumenty, które trzeba mieć przy sobie, to dowód osobisty, dowód rejestracyjny auta i coś, co potwierdza dane pojazdu. Po co to wszystko? Żeby móc zidentyfikować, kto złomuje auto i jakie to auto. Złomowanie powinno się robić zgodnie z prawem, a także z myślą o ochronie środowiska. Na przykład, właściciel przychodzi z dowodem rejestracyjnym i dowodem tożsamości do stacji demontażu, a to pozwala uzyskać zaświadczenie o demontażu. To ważny papier w sprawach urzędowych.

Pytanie 12

Prawidłowa wartość zmiany napięcia na zaciskach akumulatora przy zmiennym obciążeniu i pracującym silniku powinna zawierać się w przedziale

A. 0 + 0,5 V

B. 0 + 2,0 V

C. 0 + 1,5 V

D. 0 + 1,0 V

Wiele osób myśli, że spadki napięcia rzędu 1,0 V, 1,5 V czy nawet 2,0 V są jeszcze dopuszczalne i nie stanowią problemu – to typowe uproszczenie wynikające z tego, że akumulator i tak teoretycznie daje radę zasilać odbiorniki. Jednak w rzeczywistości takie duże wahania napięcia to już oznaka poważnych nieprawidłowości w instalacji elektrycznej pojazdu. Przede wszystkim, według ogólnie przyjętych standardów i zaleceń producentów samochodów, spadek na zaciskach akumulatora (przy zmiennym obciążeniu i pracującym silniku) nie powinien przekraczać 0,5 V. Większy spadek wskazuje na zbyt duże opory w przewodach, nieszczelne styki czy wręcz zużycie samego akumulatora – czasem wystarczy trochę korozji na klemach, by z 0,5 V zrobiło się ponad 1 V. Gdy napięcie skacze aż o 1,5 V lub 2,0 V, mogą się pojawić poważne objawy, jak utrata pamięci w sterownikach, błędy na tablicy wskaźników albo nawet niemożność uruchomienia silnika w krytycznych sytuacjach (zimą czy przy dużym obciążeniu). Trochę z doświadczenia powiem, że takie wartości widuje się najczęściej w autach, które mają zaniedbaną instalację lub już mocno zużyty osprzęt elektryczny – żaden serwis ani producent nie uzna takich parametrów za akceptowalne. Dopuszczalne są drobne wahania, ale nie przekraczające 0,5 V, bo to gwarantuje stabilną pracę całego układu i bezpieczeństwo użytkowników. Warto też pamiętać, że zbyt wysoki spadek napięcia może prowadzić do dalszych, kosztownych usterek – czasem naprawa kończy się wymianą całych wiązek, co jest już naprawdę poważną robotą. Moim zdaniem najlepiej zawsze dążyć do jak najniższych spadków i nie lekceważyć nawet drobnych odchyleń od wzorcowej wartości.

Pytanie 13

Do zweryfikowania sprawności diody prostowniczej, która zamontowana jest w układzie sterowania służy

A. manometr.

B. woltomierz.

C. skaner diagnostyczny OBD.

D. multimetr uniwersalny.

W branży elektronicznej czy elektrycznej można się czasem spotkać z różnymi narzędziami pomiarowymi, ale nie wszystkie nadają się do sprawdzania sprawności diody prostowniczej. Niekiedy ktoś sugeruje użycie manometru, bo to przecież przyrząd pomiarowy, ale to typowy błąd myślowy – manometr służy wyłącznie do pomiaru ciśnienia gazów lub cieczy, nie ma żadnego zastosowania do pomiaru parametrów elektrycznych czy testowania półprzewodników, więc nie ma najmniejszego sensu go tu używać. Często trafia się też na przekonanie, że zwykły woltomierz wystarczy do takiej kontroli. Teoretycznie można nim zmierzyć napięcie na diodzie, ale nie sprawdzimy w ten sposób, czy dioda dobrze przewodzi w kierunku przewodzenia i rzeczywiście blokuje w kierunku zaporowym – po prostu nie uzyskamy pełnych informacji o jej stanie. Brakuje tu trybu testu diody, który jest właśnie dostępny w multimetrze. Skaner diagnostyczny OBD to już zupełnie inna liga: służy do komunikacji z komputerami pokładowymi w pojazdach i odczytywania kodów błędów, nie ma najmniejszej możliwości pomiaru parametrów pojedynczej diody na poziomie fizycznym. Takie narzędzia są bardzo przydatne, ale do zupełnie innych zastosowań. Typowy błąd wynika tu z niezrozumienia zasady działania diody i tego, co właściwie mierzymy – sprawdzamy przewodzenie w jednym kierunku i blokowanie w drugim, a do tego potrzebujemy narzędzia do pomiaru spadku napięcia na złączu. Multimetr uniwersalny jest tu bezkonkurencyjny i zgodnie z branżowymi standardami to właśnie on powinien być wybierany w takich sytuacjach. Dobrą praktyką jest też zawsze po wykonanym pomiarze sprawdzić, czy multimetr jest ustawiony we właściwym trybie, bo nieraz przez zwykłe niedopatrzenie można uzyskać nieprawidłowe wyniki – to taka drobna uwaga z praktyki warsztatowej.

Pytanie 14

Rysunek przedstawia diodę

A. tunelową.

B. wsteczną.

C. Zenera.

D. pojemnościową.

Patrząc na ten symbol, łatwo się pomylić, bo jest nieco podobny do klasycznych diod, ale każdy wariant ma swoje techniczne uzasadnienie. Dioda Zenera ma symbol z dodatkowym 'zagwiazdkowaniem' lub charakterystycznym załamaniem linii na końcu, co symbolizuje jej zdolność do przewodzenia w kierunku zaporowym po przekroczeniu tzw. napięcia Zenera. Stosuje się je głównie do stabilizacji napięcia, a nie w układach o bardzo dużych częstotliwościach. Dioda wsteczna natomiast, poza tym że sama nazwa bywa myląca, nie jest typowym określeniem konkretnego elementu – częściej mówi się o polaryzacji wstecznej standardowej diody, a nie o osobnym typie diody. Co do diody pojemnościowej – jej symbol rzeczywiście jest nieco zbliżony do zwykłej diody, ale ma dodaną 'półkę' lub dodatkową linię równoległą do katody, która symbolizuje zjawisko pojemności. Stosowana jest głównie w obwodach rezonansowych, jako warikap, czyli zmienna pojemność sterowana napięciem. Typowym błędem jest kierowanie się jedynie podobieństwem graficznym bez głębszego zrozumienia, do czego dana dioda służy i jak wygląda jej symbol według normy PN-EN 60617 lub DIN 40900. Z mojego doświadczenia wynika, że najwięcej zamieszania jest szczególnie przy symbolach diod specjalnych, bo rzadziej pojawiają się na lekcjach i w praktyce codziennej. Warto jednak pamiętać: symbol diody tunelowej zawiera podwójny 'dziób', co jest charakterystyczne wyłącznie dla niej – to taki mały patent na szybkie rozpoznanie w testach i na schematach.

Pytanie 15

W pojeździe z tradycyjnym układem napędowym zauważono nadmierne drgania i dźwięki. Jakie działania należy podjąć, aby usunąć te nieprawidłowości?

A. Wymiana przegubu krzyżakowego

B. Wymiana półosi napędowej

C. Smarowanie przegubu homokinetycznego

D. Wymiana oleju w tylnym moście

Wymiana przegubu krzyżakowego to właściwe podejście do usunięcia nadmiernych wibracji i hałasów w pojeździe. Przegub krzyżakowy jest kluczowym elementem układu napędowego, który umożliwia przeniesienie momentu obrotowego z wału napędowego na koła, jednocześnie kompensując różnice w kącie między nimi. W przypadku zużycia lub uszkodzenia tego przegubu, pojazd może doświadczać wibracji podczas jazdy, co znacząco wpływa na komfort i bezpieczeństwo. Dobrą praktyką jest regularna inspekcja przegubów krzyżakowych, zwłaszcza w pojazdach eksploatowanych w trudnych warunkach. Wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta, korzystając z odpowiednich narzędzi i technik, co zapewnia długotrwałą niezawodność układu napędowego oraz minimalizuje ryzyko dalszych uszkodzeń.

Pytanie 16

Zniszczone przeguby kulowe półosi napędowych

A. powleka się galwanicznie

B. nadaje się do napawania

C. nadaje się do nawęglania

D. wymienia się na nowe

Wymiana uszkodzonych przegubów kulowych półosi napędowych na nowe jest uznawana za najlepszą praktykę w branży motoryzacyjnej. Uszkodzone przeguby nie tylko wpływają negatywnie na wydajność układu napędowego, ale mogą także prowadzić do dalszych uszkodzeń pojazdu. W przypadku uszkodzenia przegubów, ich wymiana zapewnia nie tylko przywrócenie pełnej funkcjonalności, ale także bezpieczeństwo użytkowania. Na przykład, w samochodach osobowych, które intensywnie wykorzystują układ napędowy, dobrym rozwiązaniem jest inwestycja w wysokiej jakości części zamienne, które spełniają normy OEM. Wymiana uszkodzonych komponentów na nowe jest zgodna z zaleceniami producentów i normami jakościowymi ISO, co gwarantuje niezawodność oraz długotrwałość eksploatacyjną pojazdu. Warto również zwrócić uwagę na regularne kontrole stanu technicznego przegubów, co pozwoli na wcześniejsze wykrycie potencjalnych problemów.

Pytanie 17

W celu sprawdzenia poprawności działania termistorowego czujnika temperatury otoczenia typu NTC należy przeprowadzić pomiar

A. reaktancji pojemnościowej czujnika.

B. natężenia prądu pobieranego przez czujnik.

C. reaktancji indukcyjnej czujnika.

D. rezystancji czujnika.

W przypadku sprawdzania termistorów NTC zdarza się, że pojawiają się pomyłki dotyczące tego, jakie parametry warto mierzyć. Niektórzy myślą, że skoro czujnik jest elementem elektronicznym, to może reaktancja indukcyjna lub pojemnościowa przyniosłaby więcej informacji. Jednak termistory NTC nie mają istotnej indukcyjności ani pojemności własnej, która mogłaby mieć znaczenie w standardowych warunkach pomiarowych czy diagnostycznych. To są elementy półprzewodnikowe, a ich główną właściwością jest zmiana rezystancji w funkcji temperatury – właśnie ta cecha jest wykorzystywana w praktyce. Pomiar reaktancji indukcyjnej dotyczy najczęściej cewek, natomiast reaktancja pojemnościowa jest ważna przy kondensatorach. Stosowanie tych pojęć do termistora jest typowym błędem wynikającym z uproszczenia – 'wszystko co prądowe, to można mierzyć jak cewkę albo kondensator'. Tak nie jest. Bywa też, że ktoś próbuje mierzyć natężenie prądu pobieranego przez czujnik, licząc, że to wystarczy do oceny jego sprawności. To podejście nie daje jednak wiarygodnej diagnozy, bo prąd zależy od wielu czynników: napięcia zasilania, układu pracy i samego czujnika – ale nie daje wprost informacji o charakterystyce temperatury-rezystancja. Z mojego doświadczenia wynika, że najlepiej od razu przejść do pomiaru rezystancji – to bezpośredni i najprostszy sposób na sprawdzenie, czy czujnik działa poprawnie. W instrukcjach serwisowych i normach branżowych, np. dotyczących motoryzacji czy elektroniki użytkowej, taka metoda jest zawsze zalecana. Powielanie błędów dotyczących innych wielkości pomiarowych wynika głównie z nieznajomości zasady działania termistora NTC i uproszczonego podejścia do diagnostyki elementów elektronicznych.

Pytanie 18

W sytuacji, gdy prędkość obrotowa na biegu jałowym jest zbyt wysoka, w pojeździe wyposażonym w silnik typu ZS z elektronicznym systemem wtrysku paliwa, należy zweryfikować

A. kalibrację kąta wyprzedzenia zapłonu

B. funkcjonowanie czujnika położenia pedału gazu

C. ustawienie przepływomierza powietrza

D. pracę wtryskiwaczy

Wybór ustawienia kąta wyprzedzenia zapłonu, działania wtryskiwaczy lub ustawienia przepływomierza powietrza jako przyczyny zbyt wysokiej prędkości obrotowej biegu jałowego może prowadzić do błędnych wniosków. Kąt wyprzedzenia zapłonu ma wpływ na moment, w którym następuje zapłon mieszanki paliwowo-powietrznej, jednak w przypadku silnika na biegu jałowym, jego regulacja nie jest najważniejsza. Wtryskiwacze, mimo że odpowiadają za dawkowanie paliwa, rzadko są przyczyną problemów z obrotami na biegu jałowym, a ich nieprawidłowe działanie zazwyczaj prowadzi do nierównomiernej pracy silnika przy różnych obrotach, a nie tylko na biegu jałowym. Przepływomierz powietrza również wpływa na pracę silnika, jednak jego ustawienie najczęściej dotyczy parametrów przy pełnym obciążeniu silnika. W rzeczywistości, zbyt duża prędkość obrotowa na biegu jałowym jest najczęściej rezultatem problemów z czujnikiem położenia pedału przyspieszenia, co jest pomijane w tych odpowiedziach. Analizując przyczyny, należy pamiętać, że niewłaściwe rozpoznanie problemu może prowadzić do niepotrzebnych kosztów napraw oraz niewłaściwego działania w trakcie eksploatacji pojazdu.

Pytanie 19

Na podstawie tabeli wskaż części i materiały eksploatacyjne niezbędne do wykonania naprawy po przeglądzie instalacji elektrycznej pojazdu.

L.p.	Przegląd instalacji elektrycznej	Wynik przeglądu
1	Stan akumulatora	D/U ¹⁾
2	Poduszki powietrzne	D
3	Włączniki, wskaźniki, wyświetlacze	D
4	Reflektory	Lewy –W; Prawy – D/R
5	Ustawienie reflektorów	R
6	Wycieraczki	Lewa – D, Prawa – uszkodzone pióro ²⁾
7	Spryskiwacze	D/U
8	Oświetlenie wnętrza	D
9	Świece zapłonowe	W³⁾
10	Oświetlenie zewnętrzne	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację, ¹⁾- w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾- w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ³⁾- w przypadku zużycia zaleca się wymianę kompletu świec

A. Akumulator, prawy reflektor, komplet piór wycieraczek, płyn do spryskiwaczy.

B. Komplet świec zapłonowych, komplet piór wycieraczek, woda destylowana, płyn do spryskiwaczy.

C. Płyn do spryskiwaczy, prawy reflektor, woda destylowana, dwa komplety piór wycieraczek.

D. Woda destylowana, lewy reflektor, komplety piór wycieraczek, płyn do spryskiwaczy, komplet świec zapłonowych.

Poprawna odpowiedź to zestaw części i materiałów eksploatacyjnych, które są niezbędne do przeprowadzenia naprawy po przeglądzie instalacji elektrycznej pojazdu. Lewy reflektor wymaga wymiany, co jest kluczowe dla zapewnienia odpowiedniej widoczności i bezpieczeństwa na drodze. Płyn do spryskiwaczy jest niezbędny do utrzymania czystości szyb, co jest istotne dla zachowania dobrego widoku podczas jazdy. Wymiana kompletu piór wycieraczek jest istotna, zwłaszcza w przypadku, gdy jedno z nich jest uszkodzone, co może prowadzić do nieefektywnego usuwania wody z szyb. Ponadto, wymiana świec zapłonowych jest kluczowa dla prawidłowego funkcjonowania silnika, ponieważ zapewniają one odpowiednie zapłon mieszanki paliwowo-powietrznej. Uzupełnienie poziomu elektrolitu w akumulatorze za pomocą wody destylowanej jest również ważne dla jego długowieczności. Właściwe stosowanie tych komponentów jest zgodne z najlepszymi praktykami w zakresie konserwacji pojazdów oraz przyczynia się do zwiększenia bezpieczeństwa jazdy.

Pytanie 20

W sprawnej instalacji elektrycznej pojazdu (12 V) podczas pracy silnika przy prędkości obrotowej około 2000 obrotów na minutę, dopuszczalny zakres zmiany napięcia na zaciskach akumulatora pod obciążeniem powinien zawierać się w przedziale

A. 14,4 V -15,6 V

B. 13,6 V -14,6 V

C. 12,1 V -12,9 V

D. 12,8 V -13,5 V

Zakres napięcia 13,6 V – 14,6 V na zaciskach akumulatora podczas pracy silnika przy około 2000 obr./min to taki branżowy złoty środek, który zapewnia prawidłowe ładowanie akumulatora bez ryzyka jego przeładowania. W praktyce, alternator i regulator napięcia w samochodzie są tak skonstruowane, żeby właśnie w tym zakresie utrzymywać napięcie podczas normalnej eksploatacji. Zbyt niskie napięcie skutkuje niedoładowaniem akumulatora, co potem objawia się problemami z rozruchem, zwłaszcza zimą. Zbyt wysokie z kolei prowadzi do nadmiernego gazowania elektrolitu i ostatecznie skraca żywotność akumulatora, może też uszkodzić elektronikę pojazdu. W mojej opinii, dobrym nawykiem jest regularne sprawdzanie napięcia ładowania, bo to pozwala wyłapać np. uszkodzenie regulatora zanim poważniej narozrabia. Praktycznie wszyscy producenci samochodów i wytyczne serwisowe wskazują właśnie ten zakres jako optymalny. Ciekawostka: nawet minimalne odchyłki od tego standardu mogą negatywnie wpłynąć na żywotność nowoczesnych odbiorników elektronicznych, które są dziś bardzo czułe na wahania napięcia. Jest to więc nie tylko kwestia ładowania, ale też ogólnej bezpieczeństwa elektroniki na pokładzie pojazdu. Także, to naprawdę warto zapamiętać, bo temat często pojawia się też podczas przeglądów i napraw.

Pytanie 21

Rysunek przedstawia układ napędowy. Koła zaczernione oznaczają osie napędzane. Jaki to rodzaj układu przeniesienia napędu?

A. 2x4

B. 6x4

C. 4x6

D. 4x4

Wybór odpowiedzi innej niż 6x4 może wynikać z kilku błędnych założeń dotyczących klasyfikacji pojazdów i ich układów napędowych. Odpowiedź 4x6 odnosi się do pojazdu z czterema kołami napędzanymi i sześcioma kołami ogółem, co jest niezgodne z podstawowymi zasadami klasyfikacji. W rzeczywistości, w przypadku oznaczeń takich jak 4x4, 6x4 czy 2x4, liczby te wskazują na całkowitą liczbę kół w pojeździe oraz liczbę kół napędzanych. Przyjęcie błędnego założenia, że układ 4x6 mógłby być poprawny, może prowadzić do poważnych konsekwencji w kontekście praktycznego zastosowania pojazdu, zwłaszcza w transporcie i logistyce, gdzie wydajność i stabilność są kluczowe. Odpowiedzi takie jak 2x4 również wskazują na ograniczoną zdolność terenową, która nie jest wystarczająca w warunkach wymagających zaawansowanego napędu na wszystkie osie. Typowe błędy w myśleniu mogą obejmować nieprawidłowe rozumienie oznaczeń lub pomijanie wpływu liczby kół napędzanych na osiągi pojazdu. Wiedza na temat układów napędowych jest kluczowa dla osób zajmujących się projektowaniem lub eksploatacją pojazdów, ponieważ niewłaściwy dobór układu może znacząco wpłynąć na ich funkcjonalność oraz bezpieczeństwo użytkowania.

Pytanie 22

W nowoczesnych pojazdach zakres działań związanych z obsługą układu zapłonowego w silnikach ZI nie obejmuje

A. okresowej wymiany świec zapłonowych (zwykle co 30000 km – 45000 km)

B. pomiaru napięcia ładowania akumulatora na biegu jałowym

C. sprawdzania lub regulacji kąta wyprzedzenia zapłonu

D. okresowej wymiany przewodów zapłonowych (zwykle co 30000 km - 60000 km)

W kontekście układu zapłonowego silników ZI, ważne jest, aby zrozumieć rolę niektórych komponentów oraz procedur serwisowych, które są kluczowe dla prawidłowego funkcjonowania tego układu. Regularna wymiana świec zapłonowych oraz przewodów zapłonowych jest niezbędna, ponieważ te elementy odpowiadają za inicjację procesu spalania. Ich zużycie może prowadzić do problemów z uruchamianiem silnika oraz niestabilnej pracy. Kąt wyprzedzenia zapłonu jest również ważnym aspektem, który może wpływać na osiągi silnika i efektywność spalania. Nieprawidłowa regulacja może prowadzić do zwiększonego zużycia paliwa, a także emisji spalin. Typowym błędem myślowym jest mylenie funkcji akumulatora z funkcjami układu zapłonowego. Akumulator, choć kluczowy dla rozruchu silnika i zasilania systemów elektronicznych, nie jest częścią samego procesu zapłonu. Dlatego pomiar napięcia ładowania akumulatora, choć ważny w kontekście ogólnej diagnostyki elektrycznej pojazdu, nie ma bezpośredniego wpływu na obsługę układu zapłonowego. Pojmowanie tych różnic jest kluczowe dla skutecznej diagnostyki i obsługi nowoczesnych systemów motoryzacyjnych.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Podczas przeprowadzania pomiarów kontrolnych w jednostce 1,4 HDI DOHC 16V w działającej świecy żarowej zasilanej napięciem 11,5 V

A. natężenie prądu świecy żarowej powinno zawierać się w przedziale od 80 mA do 200 mA

B. rezystancja powinna być w przedziale mniej więcej 8 Ω ÷ 20 Ω

C. natężenie prądu świecy żarowej powinno wynosić od 8 A do 20 A

D. rezystancja powinna mieścić się w zakresie około 80 Ω ÷ 200 Ω

Przy ocenie wartości rezystancji oraz natężenia prądu świec żarowych, niektóre odpowiedzi mogą prowadzić do błędnych wniosków. Wartości rezystancji, które zawierają się w przedziale 80 Ω ÷ 200 Ω, są znacznie za wysokie dla sprawnej świecy żarowej, co sugeruje, że element ten jest uszkodzony. W typowych świecach żarowych, zwłaszcza w tych wykorzystywanych w silnikach Diesla, rezystancja wynosi zazwyczaj od kilku do kilkunastu omów. Natomiast podawane natężenie prądu w przedziale 80 mA ÷ 200 mA jest zdecydowanie zbyt niskie. Świece żarowe wymagają znacznie wyższego natężenia prądu, aby skutecznie osiągnąć swoją funkcję, co jest kluczowe dla ich efektywności. Typowe wartości natężenia, które powinny być osiągane to przynajmniej kilka amperów, a nie miliamperów. Błędne podejście do analizy wartości rezystancji i natężenia prądu może prowadzić do niewłaściwej diagnostyki, co z kolei wpłynie na decyzje serwisowe oraz wydajność silnika. Zrozumienie tych parametrów jest niezbędne do skutecznej diagnostyki i konserwacji silników wyposażonych w świece żarowe.

Pytanie 25

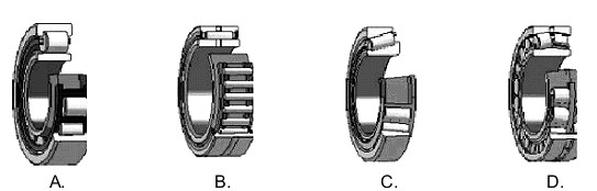

Który rysunek przedstawia łożysko stożkowe?

A. C.

B. D.

C. A.

D. B.

Odpowiedź C jest prawidłowa, ponieważ przedstawia łożysko stożkowe, które jest kluczowym elementem w wielu aplikacjach inżynieryjnych. Łożyska stożkowe charakteryzują się stożkowymi bieżniami pierścieni wewnętrznego i zewnętrznego, co umożliwia jednoczesne przenoszenie obciążeń promieniowych i osiowych w obu kierunkach. Dzięki tej konstrukcji, łożyska te znajdują zastosowanie w wielu dziedzinach motoryzacji, mechaniki precyzyjnej oraz w maszynach przemysłowych, gdzie wymagana jest wysoka wydajność i precyzja. Na przykład, łożyska stożkowe są często wykorzystywane w układach napędowych pojazdów, gdzie zapewniają stabilność i trwałość. W inżynierii mechanicznej, ich zdolność do absorpcji obciążeń osiowych czyni je idealnymi do zastosowań w przekładniach, gdzie występują przesunięcia osiowe. Takie łożyska muszą być montowane z odpowiednią precyzją, aby zminimalizować luz i zapewnić długotrwałą wydajność, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii mechanicznej.

Pytanie 26

Wartość mocy żarówki sygnalizacyjnej wynosi P = 21 W, gdy jest zasilana z akumulatora o napięciu U=12 V. Jaką rezystancję ma włókno żarówki?

A. 0,6 Ω

B. 9,5 Ω

C. 1,8 Ω

D. 7,0 Ω

Odpowiedź 7,0 Ω jest poprawna, ponieważ możemy obliczyć rezystancję włókna żarówki kierunkowskazu, korzystając z prawa Ohma oraz wzoru na moc. Moc P w układzie prądu stałego można wyrazić jako P = U²/R, gdzie U to napięcie, a R to rezystancja. Wstawiając wartości z zadania: P = 21 W oraz U = 12 V, otrzymujemy: R = U²/P = 12²/21 ≈ 6,86 Ω, co zaokrąglamy do 7,0 Ω. Taka rezystancja jest typowa dla żarówek o mocy 21 W, co odpowiada standardom montażowym w pojazdach, gdzie stosuje się żarówki kierunkowskazów. Wiedza ta jest istotna w kontekście diagnostyki i wymiany elementów oświetleniowych, a także wpływa na bezpieczeństwo i efektywność działania systemu oświetlenia w pojazdach.

Pytanie 27

Które z ubezpieczeń ma składkę uzależnioną od wartości pojazdu?

A. Assistance

B. NW

C. AC

D. OC

Ubezpieczenia NW, Assistance oraz OC to zupełnie inna bajka niż AC. Ubezpieczenie NW, czyli Następstw Nieszczęśliwych Wypadków, przede wszystkim chroni zdrowie ubezpieczonego, a jego składka zależy bardziej od tego, jakie ryzyko niesie wykonywana praca, a nie od wartości pojazdu. Z kolei Assistance to pomoc w nagłych wypadkach, jak awaria, i tutaj właściwie to, co płacimy, zależy od zakresu usług, a nie od wartości auta. Ubezpieczenie OC jest o tym, że ponosimy odpowiedzialność za szkody, jakie wyrządzamy innym, i w tym przypadku też nie patrzymy na wartość swojego auta, ale na jego przeznaczenie i na to, jaką mamy historię jako kierowcy. Często ludzie mylą te ubezpieczenia i nie rozumieją ich roli, co prowadzi do pewnych nieporozumień dotyczących składek.

Pytanie 28

Uszkodzony zintegrowany mostek Graetza w naprawianym zasilaczu można zastąpić

A. czterema diodami prostowniczymi

B. dwiema diodami oraz tyrystorem

C. dwiema diodami prostowniczymi

D. trzema tyrystorami

Zastąpienie mostka Graetza dwiema diodami prostowniczymi nie jest możliwe, ponieważ taka konfiguracja nie pozwala na pełne prostowanie prądu przemiennego. Dwie diody mogą jedynie działać w układzie do prostowania jednofazowego, co w praktyce oznacza, że nie uzyskamy pełnej fali prostowanej, jak w przypadku zastosowania czterech diod. Dodatkowo, połączenie dwiema diodami i tyrystorem nie spełnia funkcji prostowania, ponieważ tyrystor nie działa w trybie prostownika; jest to element stosowany głównie w aplikacjach regulacyjnych i przełączających. Użycie trzech tyrystorów również nie jest poprawne, ponieważ wymagałoby specyficznego układu, który nie odpowiada zadaniu prostowania AC. Zrozumienie zasad działania mostka Graetza, w tym jego struktury i funkcji, jest kluczowe dla prawidłowego doboru elementów w układach zasilających. Właściwe zaprojektowanie układu prostowniczego zapewnia efektywność energetyczną i stabilność działania urządzenia, co jest zgodne z najlepszymi praktykami w branży elektrycznej.

Pytanie 29

Do regularnych działań konserwacyjnych systemu klimatyzacji nie zalicza się

A. wymiana oleju kompresora

B. wymiana osuszacza

C. uzupełnienie czynnika chłodzącego

D. wymiana łożysk kompresora

Zarządzanie układami klimatyzacyjnymi wymaga zrozumienia różnicy pomiędzy czynnościami rutynowymi a bardziej skomplikowanymi procedurami konserwacyjnymi. Wymiana osuszacza jest podstawową czynnością, która ma na celu utrzymanie właściwego poziomu wilgotności w układzie, co jest niezbędne dla efektywnego działania klimatyzacji. Niedostateczna wymiana czynnika chłodzącego prowadzi do obniżenia wydajności chłodzenia, co może skutkować przegrzewaniem się kompresora. Podobnie, wymiana oleju kompresora jest kluczowa, ponieważ olej zapewnia nie tylko smarowanie, ale również chłodzenie komponentów, co jest niezbędne do ich długotrwałej pracy. Ignorowanie tych czynności może prowadzić do poważnych uszkodzeń układu, co często wiąże się z kosztownymi naprawami. Należy zauważyć, że wymiana łożysk kompresora jest skomplikowaną operacją, która zazwyczaj nie jest przeprowadzana w ramach rutynowej konserwacji, lecz w sytuacji, gdy występują objawy awarii, co stanowi istotny błąd myślowy, gdyż nieodpowiednie podejście do obsługi układu klimatyzacji może prowadzić do jego przedwczesnej degradacji.

Pytanie 30

Który z dokumentów jest niezbędny do otwarcia zlecenia serwisowego, na obsługę gwarancyjną pojazdu samochodowego?

A. Dowód rejestracyjny.

B. Dowód zakupu nowego samochodu.

C. Karta pojazdu.

D. Dokument tożsamości klienta.

Dowód zakupu nowego samochodu to absolutna podstawa przy otwieraniu zlecenia serwisowego na obsługę gwarancyjną pojazdu. To właśnie ten dokument potwierdza, że dany klient rzeczywiście nabył pojazd na określonych warunkach gwarancyjnych i od tego momentu liczony jest okres obowiązywania gwarancji producenta. Z mojego doświadczenia w warsztacie, bez przedstawienia dowodu zakupu, serwis nie ma podstaw, żeby uznać reklamację – przecież nie wiadomo wtedy, czy auto jest jeszcze na gwarancji i czy konkretna osoba ma prawo z niej korzystać. Często właśnie na kopii faktury lub umowy kupna zawarte są najważniejsze informacje: data rozpoczęcia gwarancji, numer VIN, dane klienta. Producenci samochodów i importerzy bardzo pilnują tych formalności, bo bez nich mogą się pojawić nadużycia. Karta pojazdu czy dowód rejestracyjny są oczywiście ważne w innych sytuacjach (np. przy przeglądzie technicznym czy rejestracji auta), ale nie potwierdzają praw do gwarancji. W praktyce warto zawsze mieć dowód zakupu przy sobie, bo to on otwiera drzwi do bezpłatnych napraw w okresie ochrony gwarancyjnej. To taki trochę złoty bilet do serwisu – bez niego nawet najlepszy mechanik nie zacznie pracy w ramach gwarancji.

Pytanie 31

Przed rozpoczęciem wymiany alternatora, co należy zrobić w pierwszej kolejności?

A. odłączyć akumulator

B. przekręcić kluczyk w stacyjce

C. zablokować koła

D. rozgrzać silnik

Odłączenie akumulatora przed wymianą alternatora to naprawdę ważna sprawa, bo chodzi tu o bezpieczeństwo, zarówno Twoje, jak i samego pojazdu. Akumulator przechowuje sporo energii, a jak coś by się zwarło, to mogą być kłopoty. Dlatego zawsze warto zacząć od tego, żeby odłączyć ujemny biegun akumulatora. Dzięki temu zmniejszamy ryzyko zwarcia i niepotrzebnych uszkodzeń w elektryce. Na przykład, jeśli mechanik wymienia alternator, upewnienie się, że akumulator jest odłączony, pozwala mu bezpiecznie zdemontować przewody i nie martwić się o to, że nagle prąd zacznie płynąć. No i warto pamiętać, że takie podejście jest zgodne z zaleceniami producentów aut, którzy też podkreślają, jak ważne jest bezpieczeństwo podczas pracy.

Pytanie 32

Za pomocą symbolu graficznego przedstawiono

A. prądnicę prądu stałego.

B. silnik elektryczny prądu przemiennego.

C. prądnicę prądu przemiennego.

D. silnik elektryczny prądu stałego.

Rozpoznanie symbolu graficznego w układach elektrycznych wymaga znajomości konwencji i standardów oznaczeń, które są stosowane na całym świecie, zarówno na schematach instalacji przemysłowych, jak i w prostych projektach szkolnych. Symbol przedstawiony na rysunku to okrąg z literą 'G' oraz poziomą kreską pod spodem, co według normy PN-EN 60617 oznacza prądnicę prądu stałego. Często myli się ten symbol z prądnicą prądu przemiennego, ponieważ ich oznaczenia są do siebie podobne – jednak brak kreski pod literą lub inne jej ustawienie wskazuje na generatory AC. Analogicznie, symbole silników elektrycznych są inne: zazwyczaj pojawia się litera 'M', nie 'G', a dodatkowe kreski lub faliste linie mogą określać rodzaj zasilania. Błędne interpretacje zwykle wynikają z automatycznego kojarzenia oznaczenia 'G' z każdym generatorem, niezależnie od typu prądu, albo z przekonania, że symbolika jest uniwersalna i nie trzeba zwracać uwagi na detale, jak dodatkowa kreska. To typowy błąd początkujących, którzy nie przywiązują wagi do niuansów norm branżowych. W praktyce jednak konsekwencje takich pomyłek mogą być poważne, bo podłączenie urządzeń według niewłaściwych oznaczeń może prowadzić do awarii, uszkodzeń, a nawet zagrożenia bezpieczeństwa. Z mojego doświadczenia wynika, że zawsze warto sprawdzić „co oznacza kreska i gdzie ona leży”, zanim podejmie się decyzję o montażu czy naprawie. Uważność na takie szczegóły to podstawa profesjonalizmu w branży elektroenergetycznej.

Pytanie 33

Który z elementów systemu zapłonowego wymaga regularnej kontroli lub wymiany?

A. Moduł zapłonu

B. Świece zapłonowe

C. Jednostka sterująca silnikiem

D. Cewka zapłonowa

Świece zapłonowe odgrywają kluczową rolę w układzie zapłonowym silnika spalinowego, odpowiadając za inicjację procesu spalania w cylindrze. Ze względu na ich eksploatację, świece podlegają zużyciu, co prowadzi do utraty efektywności zapłonu. Regularna kontrola stanu świec zapłonowych oraz ich wymiana zgodnie z zaleceniami producenta jest niezbędna dla utrzymania optymalnej wydajności silnika. W praktyce, jeśli świece są zużyte, mogą powodować problemy z uruchamianiem silnika, niestabilną pracę na biegu jałowym oraz zwiększone zużycie paliwa. Standardy branżowe zalecają kontrolę świec co 20-30 tysięcy kilometrów lub zgodnie z zaleceniami producenta pojazdu. Właściwa konserwacja świec zapłonowych przyczynia się do dłuższej żywotności silnika oraz jego lepszej wydajności, co jest istotne z punktu widzenia zarówno ekonomii, jak i ekologii.

Pytanie 34

Wypełniając kartę gwarancyjną zamontowanego w pojeździe samochodowym rozrusznika z przesuwym zespołem sprzęgającym, należy podać

A. datę pierwszej rejestracji pojazdu.

B. datę montażu rozrusznika.

C. dane teleadresowe właściciela pojazdu.

D. model i pojemność akumulatora zamontowanego w pojeździe.

Podanie daty montażu rozrusznika w karcie gwarancyjnej to absolutna podstawa przy tego typu urządzeniach. Bez tego praktycznie niemożliwe jest potem rozpatrzenie ewentualnej reklamacji czy określenie, czy gwarancja jeszcze obowiązuje. Praktyka serwisowa pokazuje, że producenci i dystrybutorzy rozruszników bardzo tego pilnują – bez wyraźnej daty montażu cała karta gwarancyjna traci sens i często nie jest uznawana. Moim zdaniem to trochę jakby nie wpisać daty przy przeglądzie technicznym – wszystko się rozmywa. Z punktu widzenia technika, wpisanie tej daty pozwala także śledzić czas eksploatacji urządzenia, co bywa przydatne przy analizowaniu awarii. Warto pamiętać, że rozrusznik jest częściowo uzależniony od warunków pracy w konkretnym pojeździe, a okres gwarancji liczony jest od daty montażu, a nie od produkcji czy pierwszej rejestracji auta. Spotkałem się też z przypadkami kontroli gwarancyjnych, gdzie serwis wyraźnie żądał precyzyjnej daty – bez tego ani rusz. Zwracaj też uwagę, by tę datę wpisywać zgodnie z rzeczywistością, a nie „na oko”, bo przy wymianach gwarancyjnych, czy nawet w razie dochodzenia reklamacyjnego, data staje się kluczowym dokumentem. Takie podejście to po prostu dobra praktyka w branży motoryzacyjnej.

Pytanie 35

System odpowiedzialny za stabilizację toru jazdy pojazdu w trakcie pokonywania zakrętów nazywany jest

A. ASR

B. EBD

C. EPP

D. ESP

ESP, czyli Elektroniczny Program Stabilizacji, to system, który ma za zadanie pomóc w utrzymaniu stabilności podczas jazdy, zwłaszcza w zakrętach. Działa to tak, że monitoruje różne parametry pojazdu, takie jak prędkość na kołach i kąty skrętu. Gdy zauważy, że auto zaczyna zbaczać z drogi, automatycznie hamuje odpowiednie koła, żeby przywrócić stabilność. Na przykład, kiedy jedziesz szybko w zakręcie i tylna oś traci przyczepność, ESP reaguje, żeby zapobiec poślizgowi. Z mojego doświadczenia wynika, że ten system to jeden z kluczowych elementów bezpieczeństwa w nowoczesnych samochodach. Jego działanie jest zgodne z międzynarodowymi standardami, na przykład z dyrektywami Unii Europejskiej dotyczących homologacji pojazdów. Fajnie również podkreślić, że ESP współpracuje z innymi systemami, jak ABS, co jeszcze bardziej zwiększa bezpieczeństwo podczas jazdy.

Pytanie 36

Naprawa uszkodzonej cewki przekaźnika świateł drogowych polega na wymianie

A. rdzenia cewki.

B. uzwojenia cewki.

C. cewki przekaźnika.

D. całego przekaźnika.

Wiele osób myśli, że skoro uszkodzeniu uległa cewka przekaźnika świateł drogowych, wystarczy wymienić tylko jej uzwojenie albo samą cewkę, ewentualnie, że naprawa obejmuje rdzeń. Jednak w praktyce motoryzacyjnej takie podejście jest bardzo rzadko stosowane – właściwie tylko na etapie nauki lub w przypadku bardzo nietypowych, starych konstrukcji. Przekaźniki produkowane obecnie są elementami hermetycznie zamkniętymi, często zalewanymi specjalną masą izolacyjną, przez co próby ich otwierania i rozbierania prowadzą zwykle do uszkodzenia innych delikatnych części. Wymiana cewki czy uzwojenia wymagałaby nie tylko precyzyjnych narzędzi, ale też specjalistycznej wiedzy, a efekty takiej naprawy byłyby niepewne i krótkotrwałe. Rdzeń cewki, z kolei, rzadko ulega uszkodzeniu, bo to element metalowy, a główne awarie dotyczą właśnie uzwojeń lub połączeń elektrycznych. Błędne myślenie wynika często z przekonania, że naprawa zamiast wymiany jest tańsza i bardziej ekologiczna. Jednak w przypadku przekaźników to się po prostu nie sprawdza – większość producentów aut i urządzeń elektrycznych w dokumentacji serwisowej wyraźnie zaleca wymianę całego przekaźnika. To daje gwarancję niezawodności, bezpieczeństwa i oszczędza czas, bo wymiana trwa dosłownie kilka minut. Z mojego doświadczenia wynika, że próby naprawy pojedynczych elementów przekaźnika są nie tylko nieopłacalne, ale niosą ryzyko powstania kolejnych usterek, np. przegrzewania, braku styku czy nawet zwarcia. Najlepszą praktyką i standardem branżowym jest zakup i montaż nowego przekaźnika – to rozwiązanie szybkie, skuteczne i pewne.

Pytanie 37

Na wykresie przedstawiono charakterystykę sondy lambda. Przejście z obszaru mieszanki bogatej do ubogiej następuje w punkcie

A. 450 [mV].

B. 750 [mV].

C. 800 [mV].

D. 100 [mV].

Wybrałeś poprawnie – przejście z obszaru mieszanki bogatej do ubogiej w sondzie lambda rzeczywiście następuje w okolicach 450 mV. Wynika to z charakterystyki elektrochemicznej sondy tlenkowej, gdzie napięcie generowane przez sondę gwałtownie spada po przekroczeniu współczynnika lambda równego 1,0. To jest ten moment, kiedy mieszanka zmienia się z bogatej w paliwo (lambda < 1, wysoki sygnał) na ubogą (lambda > 1, niski sygnał). W praktyce warsztatowej 450 mV to taki umowny punkt graniczny, który powszechnie wykorzystuje się przy diagnozie pracy silnika oraz regulacji składu mieszanki. Diagnostyka komputerowa i narzędzia typu oscyloskop właśnie tę wartość traktują jako wskaźnik przełamania charakterystyki. Moim zdaniem warto to zapamiętać nie tylko na egzamin, ale też do codziennej pracy – bo jeśli sondę masz sprawną, te okolice napięcia są sygnałem, że układ regulacji pracuje prawidłowo. Dobrze też mieć świadomość, że zgodnie z normami branżowymi właśnie te wartości są podstawą do oceny sprawności układu spalania i emisji spalin. Tak naprawdę to prosta zasada, ale kluczowa dla praktyki serwisowej, bo wiele usterek dotyczy właśnie interpretacji sygnału z sondy lambda, a jej charakterystyka napięciowa to podstawa wszelkich pomiarów.

Pytanie 38

Który z wymienionych elementów nie podlega regeneracji?

A. Prądnica.

B. Kurtyna powietrzna.

C. Wtryskiwacz paliwa.

D. Turbosprężarka.

Wybierając inną odpowiedź niż kurtyna powietrzna, bardzo łatwo ulec typowym błędom myślowym, które wynikają z nieprecyzyjnego zrozumienia pojęcia regeneracji w branży motoryzacyjnej. Wtryskiwacze paliwa, zwłaszcza te stosowane w układach common rail, regularnie poddaje się procesowi regeneracji – polega to na dokładnym czyszczeniu, wymianie uszczelek, końcówek czy nawet cewki sterującej, następnie testuje się je na specjalnych stołach probierczych. Podobnie turbosprężarki, które bardzo często trafiają do wyspecjalizowanych zakładów, gdzie wymienia się zużyte łożyska, wirniki czy uszczelnienia, a po złożeniu poddaje testom wyważenia i szczelności. Prądnica (czyli alternator) to wręcz klasyczny przykład podzespołu, którego naprawa i regeneracja są nie tylko możliwe, ale wręcz powszechne – wymiana szczotek, łożysk, regulatora napięcia czy diod to standardowa procedura. Główny błąd polega na założeniu, że skoro dany element jest skomplikowany lub precyzyjny, to nie poddaje się go regeneracji – tymczasem liczy się przede wszystkim to, czy konstrukcja pozwala na bezpieczne przywrócenie sprawności i czy przepisy oraz standardy branżowe na to zezwalają. W przypadku kurtyny powietrznej, jak i innych komponentów pirotechnicznych systemów bezpieczeństwa biernego, jak poduszki powietrzne, nie ma możliwości ani dopuszczenia do regeneracji. Wynika to z wymogów bezpieczeństwa: raz użyte elementy są bezużyteczne i wymienia się je na nowe, bo nie ma pewności co do ich dalszej skuteczności. Moim zdaniem, warto zawsze sprawdzać, jakie są wytyczne producenta dotyczące naprawy lub wymiany – branża motoryzacyjna jest tu dość rygorystyczna, bo chodzi przecież o ludzkie zdrowie i życie.

Pytanie 39

Które urządzenie umożliwia wykonanie diagnostyki układu stabilizacji toru jazdy?

A. Tester diagnostyczny.

B. Decybelomierz.

C. Tester drgań wymuszonych.

D. Multimetr.

Wybór urządzenia do diagnostyki układu stabilizacji toru jazdy często sprawia trudność, szczególnie jeśli ktoś nie miał zbyt dużo praktyki z elektroniką samochodową. Multimetr to bardzo uniwersalne narzędzie, ale w przypadku systemów pokroju ESP czy ESC jego zastosowanie jest mocno ograniczone – można nim zbadać napięcia na złączach lub sprawdzić ciągłość przewodów, ale nie da się nim odczytać komunikatów z magistrali CAN czy zinterpretować kodów błędów zapisanych w sterowniku. Często spotykam się z sytuacją, że ktoś próbuje wyłapać usterki skomplikowanych systemów, używając tylko multimetru – moim zdaniem to prowadzi donikąd, bo elektronika samochodowa jest o wiele bardziej złożona niż się wydaje na pierwszy rzut oka. Decybelomierz natomiast to przyrząd służący do mierzenia poziomu natężenia dźwięku, więc kompletnie nie nadaje się do pracy z jakimikolwiek systemami elektronicznymi pojazdów – spotykany raczej w dziedzinie akustyki czy car-audio. Jeśli chodzi o tester drgań wymuszonych, to jest on używany do analizy charakterystyk drganiowych różnych elementów zawieszenia, czasem przy badaniu amortyzatorów, ale nie ma nic wspólnego z diagnostyką układów stabilizacji toru jazdy, które bazują na sieciach komputerowych i zaawansowanych algorytmach sterujących. Typowym błędem logicznym jest założenie, że skoro system stabilizacji dotyczy bezpieczeństwa jazdy, to każde narzędzie „do auta” się nada – niestety, tutaj potrzeba specjalistycznych rozwiązań. W mechanice pojazdowej, szczególnie przy pracy z elektroniką, kluczowe jest korzystanie ze sprzętu, który pozwala na komunikację z systemem sterującym – tylko wtedy można skutecznie zdiagnozować i naprawić ewentualne usterki. Dlatego wybór testera diagnostycznego to jedyne sensowne podejście w tej sytuacji.

Pytanie 40

Na tablicy rozdzielczej wyświetliła się informacja o usterce systemu ABS. Którym przyrządem dokonasz diagnostyki tego układu?

A. Diagnoskopem systemu OBD.

B. Multimetrem uniwersalnym.

C. Amperomierzem cęgowym.

D. Oscyloskopem elektronicznym.

Diagnostyka systemu ABS wymaga zastosowania specjalistycznego sprzętu, który jest w stanie odczytać kody usterek zapisane w sterowniku pojazdu. Diagnoskop systemu OBD (On-Board Diagnostics), często nazywany też testerem diagnostycznym, to obecnie podstawowe narzędzie pracy w każdym warsztacie samochodowym. Dzięki niemu można nie tylko zidentyfikować przyczynę świecącej się kontrolki ABS, ale także uzyskać dostęp do szczegółowych parametrów pracy układu, skasować błędy po naprawie czy przeprowadzić procedury testowe. W praktyce, podłączając diagnoskop do gniazda OBD pojazdu, uzyskujemy dostęp do pamięci usterek, gdzie zapisane są zarówno aktualne, jak i historyczne błędy dotyczące działania ABS. To rozwiązanie znacznie przyspiesza i ułatwia lokalizowanie niesprawnych elementów, np. uszkodzonego czujnika prędkości koła, przerwanego przewodu czy problemu z hydrauliką układu. Z mojego doświadczenia wynika, że bez OBD przy dzisiejszych zaawansowanych systemach można po prostu błądzić po omacku. Standardy branżowe, np. ISO 15031, jasno wskazują, że profesjonalna obsługa systemów bezpieczeństwa czynnego, takich jak ABS, powinna opierać się o narzędzia diagnostyczne spełniające normy OBD-II lub nowsze. To już praktycznie wymóg, a nie tylko dobra praktyka. Warto pamiętać, że dzięki odpowiedniemu diagnoskopowi można również monitorować pracę poszczególnych czujników w czasie rzeczywistym, co jest nieocenione podczas poszukiwania usterek trudnych do wykrycia tradycyjnymi metodami.

Rozpocznij nowy egzamin

Powrót do strony głównej
