Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 8 czerwca 2026 00:50
Data zakończenia: 8 czerwca 2026 01:02

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie komponenty w systemach ciepłowniczych kwalifikują się jako armatura regulacyjna?

A. Zawory zwrotne

B. Zasuwy

C. Reduktory

D. Zawory bezpieczeństwa

Zawory zwrotne, zasuwy i zawory bezpieczeństwa mają różne funkcje w systemach ciepłowniczych, ale nie można ich nazwać armaturą regulującą. Zawory zwrotne uniemożliwiają cofaniu się medium grzewczego, co jest ważne dla ochrony infrastruktury, ale nie zajmują się regulacją ciśnienia czy przepływu. Zasuwy to po prostu narzędzia do całkowitego zamykania lub otwierania przepływu w rurach, co też nie ma nic wspólnego z regulacją, bo nie kontrolują zmieniających się parametrów w czasie rzeczywistym. Zawory bezpieczeństwa mają za zadanie chronić przed nadmiernym ciśnieniem, automatycznie się otwierając, co zapobiega awariom, ale też nie regulują niczego. Często ludzie mylą armaturę zabezpieczającą z regulacyjną, co może prowadzić do złego doboru elementów w projektach sieci ciepłowniczych. Rozumienie tych różnic jest naprawdę ważne w kontekście projektowania i eksploatacji systemów ciepłowniczych, a także zapewnienia ich efektywności i bezpieczeństwa.

Pytanie 2

Przedstawiony na rysunku element sieci kanalizacyjnej jest pokrywą

A. studzienki rewizyjnej.

B. przewietrznika.

C. wpustu ulicznego.

D. wpustu podwórzowego.

Odpowiedź "wpustu ulicznego" jest naprawdę na miejscu, bo to, co widzimy na rysunku, ma standardową konstrukcję z kratką odpływową. Takie wpusty są kluczowe w zarządzaniu wodami deszczowymi, bo zapobiegają zalewaniu ulic i chodników. Z tego, co się orientuję, zgodnie z normami budowlanymi, projektuje się je tak, żeby były zarówno ładne, jak i wytrzymałe, a ich umiejscowienie zależy od tego, jak wygląda teren i jaki jest ruch na drodze. W praktyce często znajdziesz je w miejscach, gdzie woda ma tendencję do gromadzenia się, jak skrzyżowania. Ważne, żeby dbać o te wpusty, regularnie je czyścić, bo to naprawdę wpływa na ich działanie i efektywność. To są sprawy, które są istotne, jak mówi się o infrastrukturze w miastach.

Pytanie 3

Aby odciąć część korpusu studzienki kanalizacyjnej o średnicy 600 mm, zbudowanej z rur PVC-U na przyłączu kanalizacyjnym, należy zastosować

A. taśmową piłę brzeszczotową

B. piłę z drobnymi zębami

C. obcinak krążkowy do rur tworzywowych o średnicy W" - 2"

D. ręczne urządzenie do frezowania rur w instalacji kanalizacyjnej

Wybór odpowiedniego narzędzia do cięcia rur PVC-U jest kluczowy dla efektywności i bezpieczeństwa pracy. Taśmowa piła brzeszczotowa, mimo że jest to narzędzie powszechnie stosowane w obróbce drewna i metalu, nie jest najlepszym rozwiązaniem do cięcia rur z tworzyw sztucznych. Działa ona na zasadzie oscylacji, co w przypadku PVC może prowadzić do jego topnienia lub odkształcania, a także do zniekształcenia krawędzi cięcia. Piły z drobnymi zębami, w przeciwieństwie do tego, są projektowane z myślą o minimalnym wpływie na materiał, co czyni je idealnym narzędziem do precyzyjnego cięcia rur. Wykorzystanie obcinaka krążkowego do rur tworzywowych, chociaż może wydawać się odpowiednie, jest ograniczone do mniejszych średnic, a także do zastosowań, gdzie wymagana jest maksymalna gładkość krawędzi. Ręczne urządzenie do frezowania rur instalacji kanalizacyjnych również nie jest odpowiednie, gdyż jego przeznaczenie obejmuje inne rodzaje obróbki, a nie cięcie. W praktyce, wybierając niewłaściwe narzędzie, można nie tylko nie osiągnąć zamierzonego efektu, ale także narazić się na dodatkowe koszty związane z usunięciem ewentualnych błędów oraz naprawą uszkodzonych elementów instalacji. Dlatego tak ważne jest, aby stosować się do sprawdzonych standardów i dobrych praktyk w branży. Właściwe narzędzie nie tylko przyspiesza pracę, ale też zapewnia trwałość i niezawodność wykonanej instalacji.

Pytanie 4

Podczas oceny jakości instalacji gazowej z rur miedzianych łączonych przy pomocy złączek lutowanych, sprawdza się na przykład, czy połączenia

A. są estetycznie zrealizowane i pokryte farbą antykorozyjną

B. są oczyszczone z pozostałości topnika

C. są współosiowe oraz mają nadruki z wymiarami złączek

D. na całym obwodzie są wypełnione lutem

Odpowiedź, że połączenia na całym obwodzie są wypełnione lutem jest prawidłowa, ponieważ pełne wypełnienie lutem oznacza, że połączenie jest solidne i szczelne. W przypadku instalacji gazowych, bezpieczeństwo jest kluczowe, a niewłaściwie wykonane połączenia mogą prowadzić do wycieków gazu, co stanowi poważne zagrożenie dla zdrowia i życia. Standardy takie jak PN-EN 1264-3 oraz PN-EN 1057 definiują wymagania dotyczące lutowania rur miedzianych. W praktyce należy używać odpowiednich materiałów lutowniczych i technik lutowania, aby zapewnić integralność połączenia. Przykładem zastosowania tej wiedzy jest regularna kontrola systemów gazowych w budynkach mieszkalnych oraz przemysłowych, gdzie technicy sprawdzają, czy połączenia są dobrze wykonane, co w przyszłości może zapobiec kosztownym naprawom oraz zagrożeniom.

Pytanie 5

Podaj objętość ogrzewacza do ciepłej wody użytkowej dla czteroosobowej rodziny, jeśli dzienne zużycie ciepłej wody wynosi 30 - 60 dm3 na osobę?

A. 180 - 260 dm3

B. 90 - 180 dm3

C. 60 - 120 dm3

D. 120 - 240 dm3

Odpowiedź 120 - 240 dm3 jest poprawna, ponieważ dla 4-osobowej rodziny, przy założeniu zużycia ciepłej wody wynoszącego od 30 do 60 dm3 na osobę dziennie, całkowite zużycie wody w ciągu doby waha się między 120 a 240 dm3. W praktyce, jeśli przyjmiemy minimalne zużycie na osobę równające się 30 dm3, to całkowite zużycie wynosi 120 dm3 (4 osoby x 30 dm3). W przypadku maksymalnego zużycia na osobę na poziomie 60 dm3, uzyskujemy 240 dm3 (4 osoby x 60 dm3). Przy projektowaniu systemów ogrzewania wody użytkowej, zaleca się stosowanie pojemników o odpowiedniej pojemności, aby zapewnić optymalne zaspokojenie potrzeb mieszkańców. Zgodnie z normami i dobrymi praktykami, pojemność zasobnika powinna być dobrana tak, aby uwzględniała zarówno maksymalne, jak i minimalne zapotrzebowanie, co pozwala na uniknięcie sytuacji niedoboru ciepłej wody. W ten sposób można również zwiększyć efektywność energetyczną systemu, co wpływa na niższe koszty eksploatacji.

Pytanie 6

Aby uszczelnić gwintowane połączenia w instalacji gazowej, należy użyć

A. pasty uszczelniającej oraz włókien konopnych

B. pasty poślizgowej oraz włókien konopnych

C. taśmy polipropylenowej oraz pasty poślizgowej

D. taśmy polietylenowej oraz pasty do gwintów

Pasta uszczelniająca i włókna konopne to naprawdę dobre materiały do uszczelniania gwintów w instalacjach gazowych. Chodzi o to, że świetnie znoszą działanie gazów, a przy tym zapewniają szczelność. Włókna konopne są super, bo są naturalne i mają fajne właściwości uszczelniające, dzięki czemu są elastyczne i trwałe. Pasta uszczelniająca działa jak dodatkowa ochrona, co zmniejsza ryzyko wycieków. No i ważne, żeby używać ich zgodnie z normami, takimi jak PN-EN 751-1, bo to klucz do bezpieczeństwa w instalacjach gazowych. W praktyce to wygląda tak, że najpierw nakłada się włókna konopne na gwinty, a potem smaruje pastą, co naprawdę zwiększa efektywność uszczelnienia i pozwala korzystać z instalacji bez stresu, że coś może wyciekać.

Pytanie 7

Podczas przeprowadzania dezynfekcji odcinka infrastruktury wodociągowej roztwór podchlorynu sodu powinien znajdować się w rurociągu przez co najmniej

A. 5 godzin

B. 9 godzin

C. 17 godzin

D. 24 godziny

Dezynfekcja sieci wodociągowej jest kluczowym procesem zapewniającym bezpieczeństwo dostarczanej wody. Zgodnie z wytycznymi Światowej Organizacji Zdrowia oraz krajowymi normami, roztwór podchlorynu sodu powinien być pozostawiony w rurociągu na co najmniej 24 godziny, aby skutecznie zabić bakterie, wirusy oraz inne patogeny. Ten czas kontaktu umożliwia osiągnięcie odpowiedniego poziomu stężenia chloru, co jest niezbędne do skutecznej dezynfekcji. Przykładowo, w przypadku systemów zaopatrzenia w wodę, które są narażone na zanieczyszczenia biologiczne, minimalny czas kontaktu z dezynfektantem pozwala na redukcję liczby mikroorganizmów do akceptowalnego poziomu, co ma kluczowe znaczenie dla zdrowia publicznego. Dodatkowo, wydłużenie czasu kontaktu może być korzystne w przypadku bardziej opornych patogenów, takich jak wirusy czy niektóre szczepy bakterii. W praktyce, przestrzeganie tego minimum czasowego jest częścią standardów branżowych i zalecanych praktyk, które mają na celu zapewnienie jakości wody pitnej."

Pytanie 8

Jakie rury można wykorzystać do konstrukcji sieci gazowej niezależnie od ciśnienia oraz pełnionych ról?

A. Miedziane

B. Stalowe

C. Wielowarstwowe

D. Polibutylenowe

Odpowiedź stalowe jest prawidłowa, ponieważ rury stalowe charakteryzują się wysoką wytrzymałością na ciśnienie, co czyni je odpowiednimi do budowy sieci gazowych w różnych warunkach. Stal, jako materiał, jest odporna na korozję, zwłaszcza gdy jest odpowiednio zabezpieczona, co jest kluczowe w przypadku transportu gazu. W praktyce rury stalowe stosowane są w systemach przesyłowych, gdzie wymagane są wysokie parametry wytrzymałościowe. Na przykład, w standardzie PN-EN 10220 określono wymagania dotyczące rur stalowych, które muszą być stosowane w instalacjach gazowych. Stalowe rury spawane lub skręcane są również wykorzystywane w sieciach przesyłowych, co potwierdza ich uniwersalność i niezawodność. Dodatkowo, w przypadku awarii lub uszkodzeń, rury stalowe są łatwe do naprawy, co zwiększa ich atrakcyjność w zastosowaniach przemysłowych. Warto również zaznaczyć, że zgodnie z najlepszymi praktykami inżynieryjnymi, ich wprowadzenie do systemu gazowego podlega ścisłej regulacji, co zapewnia bezpieczeństwo oraz efektywność operacyjną.

Pytanie 9

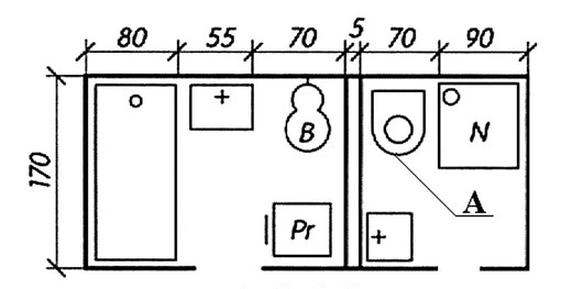

Na rysunku literą A oznaczono

A. bidet.

B. natrysk.

C. zlewozmywak.

D. miskę ustępową.

Odpowiedź jest poprawna, ponieważ literą A na rysunku oznaczono miskę ustępową, która charakteryzuje się owalnym kształtem oraz specyficzną lokalizacją w pomieszczeniu sanitarnym. Miska ustępowa to podstawowy element wyposażenia łazienki, który jest zaprojektowany w celu zapewnienia funkcjonalności oraz komfortu użytkowania. W standardach budowlanych, takich jak PN-EN 997, określono wymagania dotyczące projektowania i instalacji toalet, co obejmuje nie tylko ich wymiary, ale również odpowiednie odprowadzenie ścieków. Właściwe umiejscowienie miski ustępowej jest istotne z punktu widzenia ergonomii oraz estetyki pomieszczenia. Przykładem dobrych praktyk w projektowaniu łazienek jest zachowanie odpowiednich odległości między poszczególnymi elementami wyposażenia, co wpływa na wygodę użytkowania oraz łatwość utrzymania czystości. Rysunki techniczne, takie jak ten, są niezwykle pomocne w wizualizacji i planowaniu przestrzeni, a ich analiza pozwala na lepsze zrozumienie funkcjonalności poszczególnych elementów.

Pytanie 10

Aby zapewnić równomierne rozprowadzenie nawiewanego powietrza w pomieszczeniach, kanały wentylacyjne powinny być zakończone

A. czerpniami

B. wyrzutniami

C. anemostatami

D. przepustnicami

Anemostaty są kluczowym elementem systemów wentylacyjnych, które umożliwiają równomierne rozprowadzenie nawiewanego powietrza w pomieszczeniach. Dzięki swojej konstrukcji, anemostaty mogą regulować przepływ powietrza, co pozwala dostosować wentylację do specyficznych potrzeb użytkowników i warunków panujących w danym pomieszczeniu. Użycie anemostatów zapewnia nie tylko efektywność energetyczną, ale także komfort cieplny, co jest szczególnie istotne w budynkach biurowych i mieszkalnych. W praktyce, anemostaty mogą być stosowane w różnych lokalizacjach, takich jak sufity czy ściany, co pozwala na różnorodne konfiguracje systemów wentylacyjnych. Warto również zaznaczyć, że anemostaty powinny być odpowiednio dobrane do wielkości pomieszczenia oraz zapotrzebowania na powietrze, co jest zgodne z normami EN 12237 oraz EN 12599, które regulują klasyfikację i testowanie kanałów wentylacyjnych.

Pytanie 11

Jakiego przewodu należy użyć do odprowadzania spalin z kotła gazowego z otwartą komorą spalania?

A. Spiro ze stali nierdzewnej

B. Spiro stalowy ocynkowany

C. ovalny aluminiowy

D. ovalny ze stali żaroodpornej

Wybór niewłaściwego materiału do odprowadzania spalin z kotła gazowego może prowadzić do poważnych konsekwencji, w tym do awarii systemu i zagrożeń dla bezpieczeństwa. Przewody spiro stalowe ocynkowane, choć stosowane w różnych aplikacjach, nie są odpowiednie do odprowadzania spalin, ponieważ ocynkowanie może ulec zniszczeniu w wysokotemperaturowym środowisku, co prowadzi do korozji stali pod powłoką. Przewody aluminiowe są lekkie i łatwe w instalacji, ale nie mają wystarczającej odporności na wysokie temperatury i mogą nie wytrzymać warunków panujących w systemach odprowadzania spalin. Z kolei przewody owalne ze stali żaroodpornej, mimo że są bardziej odpowiednie niż inne materiały, mogą nie spełniać wymogów dotyczących szczelności i trwałości, które są krytyczne w kontekście odprowadzania spalin z kotłów gazowych. Wybierając materiały do budowy kominów, należy kierować się zaleceniami zawartymi w normach, takich jak PN-EN 1856-1 oraz PN-87/B-10425, które wskazują na właściwości materiałów i wymagania dotyczące ich zastosowania. Ważne jest, aby unikać typowych błędów myślowych, które prowadzą do wyboru nieodpowiednich materiałów, takich jak skupienie się na cenie chwilowej zamiast na długoterminowych kosztach eksploatacji czy bezpieczeństwa. Właściwy dobór materiałów nie tylko wpływa na efektywność systemu, ale również na zdrowie i bezpieczeństwo użytkowników.

Pytanie 12

Jak należy łączyć przewody miedziane w instalacji gazowej?

A. przez zaciskanie osiowe

B. poprzez lutowanie twarde

C. metodą skręcania

D. za pomocą klejenia

Lutowanie twarde jest techniką łączenia przewodów, która zapewnia trwałe i szczelne połączenie, co jest kluczowe w instalacjach gazowych. Proces lutowania twardego polega na użyciu stopu metalu o wyższej temperaturze topnienia niż w przypadku lutowania miękkiego, co pozwala na uzyskanie mocniejszych połączeń. W kontekście instalacji gazowych, gdzie szczelność i wytrzymałość są niezwykle istotne, lutowanie twarde spełnia wymogi norm bezpieczeństwa, takich jak PN-EN 12792, które regulują zasady projektowania i wykonawstwa instalacji gazowych. Przykład praktycznego zastosowania lutowania twardego można znaleźć w połączeniach rur miedzianych, które prowadzą gaz ziemny do budynków, gdzie każda nieszczelność mogłaby prowadzić do niebezpiecznych sytuacji. W związku z tym, lutowanie twarde jest preferowaną metodą w branży, zapewniającą niezawodność i długotrwałość instalacji.

Pytanie 13

Na którym zaworze grzejnikowym oraz w jakiej orientacji powinno się zamontować głowicę termostatyczną?

A. Zasilającym, w pozycji poziomej

B. Zasilającym, w pozycji pionowej

C. Powrotnym, w pozycji poziomej

D. Powrotnym, w pozycji pionowej

Montaż głowicy termostatycznej na zaworze zasilającym w pozycji poziomej jest kluczowy dla prawidłowego funkcjonowania systemu grzewczego. Głowica termostatyczna działa na zasadzie regulacji przepływu czynnika grzewczego w zależności od temperatury otoczenia. Umieszczenie jej na zaworze zasilającym zapewnia, że będzie miała bezpośredni wpływ na ciepło dostarczane do grzejnika, co jest niezbędne do efektywnego zarządzania temperaturą w pomieszczeniu. W praktyce, jeśli głowica zostanie zamontowana w pozycji poziomej, umożliwia to swobodny przepływ czynnika oraz minimalizuje ryzyko zatykania się zaworu. Zgodnie z normą PN-EN 215, prawidłowy montaż głowicy wpływa na komfort użytkowników oraz efektywność energetyczną instalacji grzewczej. Przykładem zastosowania tej zasady jest instalacja w budynkach mieszkalnych, gdzie optymalne ustawienie głowic termostatycznych pozwala na oszczędność energii oraz lepszą kontrolę nad klimatem wewnętrznym.

Pytanie 14

Aby umożliwić naprawę armatury czerpalnej, konieczne jest zamontowanie zaworu w instalacji wodociągowej

A. antyskażeniowy

B. spustowy

C. redukcyjny

D. odcinający

Zawór odcinający jest kluczowym elementem w instalacji wodociągowej, który umożliwia łatwe i szybkie odcięcie dopływu wody do określonego odcinka instalacji. Taki zawór pozwala na przeprowadzenie prac konserwacyjnych lub naprawczych bez konieczności wyłączania całego systemu wodociągowego, co jest istotne w kontekście zapewnienia ciągłości dostaw wody w pozostałych częściach budynku. Przykładowo, w przypadku awarii kranu czy uszkodzenia rury, zastosowanie zaworu odcinającego pozwala na lokalne wstrzymanie przepływu, co minimalizuje ryzyko zalania oraz pozwala na szybkie usunięcie usterki. W praktyce, zawory odcinające są stosowane w różnych miejscach instalacji, takich jak łączenia rur, zawory przy urządzeniach sanitarnych, czy punkty obsługowe. Zgodnie z normami branżowymi, zawory te powinny być łatwo dostępne, aby umożliwić ich sprawną obsługę w sytuacjach awaryjnych.

Pytanie 15

Elementem sieci wodociągowej przedstawionym na ilustracji jest

A. zawór odpowietrzający.

B. zawór odwadniający.

C. flusostat.

D. przepływomierz.

Zawór odpowietrzający, przedstawiony na ilustracji, jest kluczowym elementem sieci wodociągowej, który ma na celu automatyczne usuwanie nagromadzonego powietrza z systemu rurociągów. Jego funkcja jest niezwykle istotna, ponieważ powietrze w instalacji wodociągowej może prowadzić do zjawiska znanego jako uderzenie hydrauliczne, które może uszkodzić rury oraz inne komponenty systemu. Zawór odpowietrzający działa na zasadzie otwierania się w momencie, gdy ciśnienie wewnętrzne rurociągu spada poniżej określonego poziomu, co umożliwia wypuszczenie powietrza i zapobiega jego gromadzeniu się. Przykładowo, w dużych systemach wodociągowych, takich jak te stosowane w miastach, zawory odpowietrzające są instalowane w strategicznych miejscach, co zapewnia efektywne i bezpieczne funkcjonowanie całej sieci. W praktyce, zgodnie z normami branżowymi, takie jak PN-EN 1074, stosowanie zaworów odpowietrzających jest uznawane za standard w projektowaniu systemów wodociągowych, co znacząco poprawia ich niezawodność oraz wydajność.

Pytanie 16

Taśma teflonowa jest używana do uszczelniania połączeń rur w systemie wodociągowym wykonanym

A. z PEX

B. z PVC

C. z żeliwa szarego

D. ze stali ocynkowanej

Stosowanie taśmy teflonowej w instalacjach wykonanych z PEX, PVC czy żeliwa szarego jest niewłaściwe z kilku względów. Taśma PTFE, choć bardzo popularna, nie jest optymalnym rozwiązaniem dla połączeń z rurami PEX, ponieważ materiały te są zazwyczaj wyposażone w zintegrowane systemy uszczelniające, które zapewniają wystarczającą szczelność bez potrzeby dodatkowych materiałów. PEX jest materiałem elastycznym, który naturalnie dopasowuje się do siebie podczas montażu, co czyni stosowanie taśmy niepraktycznym. W przypadku PVC, standardowe połączenia wykorzystują kleje i zgrzewy, a nie uszczelnienia mechaniczne, co czyni taśmę teflonową zbędną i nieefektywną w tym kontekście. Żeliwo szare, ze względu na swoją masywność i różne metody łączenia, również nie wymaga użycia taśmy PTFE, gdyż stosuje się w nim często sznury uszczelniające lub specjalne mieszanki uszczelniające, które są bardziej odpowiednie dla jego struktury. Użycie taśmy teflonowej w tych przypadkach nie tylko nie przyniesie oczekiwanych rezultatów, ale może również prowadzić do uszkodzenia materiałów, co w efekcie zwiększa ryzyko wycieków i awarii instalacji. Zrozumienie właściwych zastosowań taśmy teflonowej oraz materiałów, z którymi można ją skutecznie stosować, jest kluczowe dla zapewnienia trwałości i niezawodności systemów wodociągowych.

Pytanie 17

Przewody wentylacyjne mogą być zainstalowane w warstwie posadzki oraz w bruździe ściennej, o ile są wykonane

A. z polietylenu

B. z aluminium

C. jako stalowe ocynkowane

D. jako stalowe czarne

Wybór materiałów do budowy przewodów wentylacyjnych jest kluczowy dla ich prawidłowego funkcjonowania oraz trwałości. Stal ocynkowana, choć jest materiałem odpornym na korozję, nie jest zalecana do ukrywania w bruzdach ściennych ani pod posadzką. Wynika to z faktu, że stal, w przypadku długotrwałego narażenia na wilgoć, może ulegać korozji, co w konsekwencji prowadzi do utraty integralności przewodów. Ponadto, stal ocynkowana jest stosunkowo ciężka i sztywna, co może komplikować jej instalację w ciasnych przestrzeniach. Z kolei stal czarna, ze względu na podatność na rdzewienie, nie jest odpowiednia do takich zastosowań, ponieważ wymaga dodatkowej ochrony przed działaniem wilgoci, co zwiększa koszty i skomplikowanie procesu instalacji. Zastosowanie aluminium w przewodach wentylacyjnych, mimo że jest lżejsze, również nie jest zalecane do ukrywania w posadzkach czy bruzdach, ponieważ aluminium może być podatne na uszkodzenia mechaniczne, co w dłuższym okresie użytkowania może prowadzić do nieszczelności w systemie wentylacyjnym. Generalnie, wybór niewłaściwych materiałów do systemu wentylacyjnego może prowadzić do problemów takich jak hałas, nieefektywność energetyczna oraz trudności w konserwacji, co podkreśla znaczenie stosowania odpowiednich standardów i praktyk branżowych przy projektowaniu systemów wentylacyjnych.

Pytanie 18

Ile wpustów dachowych o średnicy 56 mm powinno się zamontować na dachu w celu odprowadzenia wody deszczowej, jeżeli wymiary dachu to 50 m na 96 m, a jeden wpust jest w stanie odprowadzić wodę z powierzchni 400 m²?

A. 48 sztuk

B. 6 sztuk

C. 24 sztuki

D. 12 sztuk

Poprawna odpowiedź to 12 sztuk wpustów dachowych. Aby obliczyć liczbę wpustów potrzebnych do odprowadzenia wód deszczowych z dachu, należy najpierw obliczyć całkowitą powierzchnię dachu. W tym przypadku dach ma wymiary 50 m na 96 m, co daje łączną powierzchnię 4800 m². Zgodnie z danymi, jeden wpust odwadnia powierzchnię 400 m². Dlatego, aby ustalić liczbę wpustów, dzielimy całkowitą powierzchnię dachu przez powierzchnię odwadnianą przez jeden wpust: 4800 m² / 400 m² = 12 wpustów. Zastosowanie tej zasady jest kluczowe w projektowaniu systemów odwadniających, aby zapewnić ich efektywność oraz zapobiec gromadzeniu się wody na dachu, co może prowadzić do uszkodzeń konstrukcji oraz zwiększonego ryzyka zalania. Praktyczne przykłady obejmują obliczenia w projektach budowlanych oraz w instalacjach dachowych, gdzie dokładne określenie liczby wpustów ma znaczenie dla funkcjonalności i trwałości całego systemu. Warto również zwrócić uwagę na normy budowlane, które mogą regulować minimalne wymagania dotyczące odwadniania dachów płaskich.

Pytanie 19

W wodach powierzchniowych mieszczą się wody

A. zaskórne

B. wgłębne

C. płynące

D. gruntowe

Wody powierzchniowe to ogół wód, które znajdują się na powierzchni ziemi. Do tej kategorii zaliczają się rzeki, jeziora, stawy oraz wody w innych zbiornikach, które są bezpośrednio dostępne dla środowiska. Woda płynąca, będąca poprawną odpowiedzią, odnosi się do tych zbiorników, które charakteryzują się ruchem wody, w tym rzekami, które są kluczowe dla ekosystemów lądowych oraz wodnych. Wody płynące mają istotne znaczenie dla transportu substancji odżywczych, regulacji klimatu oraz jako źródło wody pitnej. Przykładowo, rzeka Wisła w Polsce jest przykładem wody płynącej, która odgrywa zarówno rolę ekologiczną, jak i gospodarczą, wpływając na życie lokalnych społeczności. W kontekście zarządzania zasobami wodnymi, istotne jest monitorowanie jakości wód płynących oraz ich stanu, co jest regulowane przez standardy ochrony środowiska, takie jak Ramowa Dyrektywa Wodna Unii Europejskiej, która nakłada obowiązki na państwa członkowskie w zakresie ochrony wód powierzchniowych.

Pytanie 20

W przypadku instalacji wodociągowej nie należy używać rur wykonanych

A. ze stali ocynkowanej

B. z polibutylenu

C. z miedzi

D. ze stali czarnej

Stal czarna nie jest odpowiednia do instalacji wodociągowych ze względu na podatność na korozję, co może prowadzić do zanieczyszczenia wody oraz obniżenia trwałości instalacji. W praktyce stosuje się materiały, które wykazują zwiększoną odporność na działanie wody, jak na przykład stal ocynkowana, polibuten czy miedź, które są bardziej odporne na korozję. Stal ocynkowana, ze względu na warstwę cynku, może być stosowana w instalacjach wodociągowych, ale z czasem zjawisko korozji może występować. Polibuten i miedź są preferowanymi materiałami w nowoczesnych instalacjach, ponieważ charakteryzują się dłuższą żywotnością, lepszymi właściwościami higienicznymi oraz łatwiejszym montażem. Wybór odpowiednich materiałów do instalacji wodociągowej powinien opierać się na normach, takich jak PN-EN 806, które określają wymagania dotyczące projektowania i wykonania instalacji wodociągowych, co zapewnia bezpieczeństwo i trwałość systemu.

Pytanie 21

Gdzie należy zainstalować odkrętlacz w systemach klimatyzacyjnych?

A. za filtrem powietrza

B. przed komorą nawilżania

C. za komorą mieszania

D. przed nagrzewnicą wtórną

Montowanie odkraplacza przed nagrzewnicą wtórną jest kluczowym aspektem w zapewnieniu efektywności systemu klimatyzacyjnego. Odkraplacz, umieszczony w tym miejscu, pozwala na skuteczne usuwanie skroplin, które powstają w wyniku chłodzenia powietrza. Dzięki temu, wilgoć nie gromadzi się w systemie, co mogłoby prowadzić do korozji komponentów oraz sprzyjać rozwojowi pleśni i bakterii. Umiejscowienie odkraplacza przed nagrzewnicą wtórną gwarantuje, że ciepłe powietrze przechodzi przez odkraplacz, co w efekcie sprzyja odparowywaniu zgromadzonej wody, a tym samym zwiększa działanie całego systemu. Ponadto, zgodnie z normami branżowymi, umieszczanie odkraplacza w tej lokalizacji jest standardem, który minimalizuje ryzyko uszkodzeń urządzeń i poprawia komfort użytkowania. Przykładowo, w systemach HVAC w budynkach komercyjnych, odkraplacze są zawsze projektowane z myślą o tym, aby ich efektywność była maksymalizowana przez właściwe umiejscowienie, co również wpływa na oszczędności energii.

Pytanie 22

Maksymalna temperatura wody na zasilaniu w systemie ogrzewania podłogowego nie powinna być wyższa niż

A. 45°C

B. 50°C

C. 55°C

D. 40°C

Temperatura wody na zasilaniu w instalacji ogrzewania podłogowego, która nie przekracza 45°C, 50°C czy 40°C, jest niewłaściwa z kilku powodów. Obniżenie temperatury zasilania poniżej 55°C może prowadzić do niedostatecznego ogrzewania pomieszczeń, co w praktyce skutkuje brakiem komfortu cieplnego. Ponadto, zbyt niska temperatura może powodować większe zużycie energii, ponieważ system grzewczy będzie musiał pracować dłużej, aby osiągnąć pożądany poziom ciepła. Z perspektywy materiałowej, podłogi z materiałów wrażliwych na temperaturę, takich jak drewno, mogą wymagać szczególnej uwagi, jednak odpowiednie zarządzanie temperaturą zasilania na poziomie 55°C pozwala na zminimalizowanie ryzyka uszkodzenia i jednocześnie zapewnia odpowiednie warunki grzewcze. Powszechnym błędem jest przyjmowanie, że niższa temperatura zasilania zawsze jest korzystniejsza. W rzeczywistości, nieprawidłowe zrozumienie dynamiki ciepła i charakterystyki materiałów może prowadzić do niewłaściwego doboru parametrów systemu grzewczego, co w konsekwencji skutkuje nieefektywnym działaniem całego układu. Właściwe projektowanie oraz dostosowanie temperatury do indywidualnych potrzeb budynku i jego mieszkańców jest kluczowe dla osiągnięcia optymalnej efektywności energetycznej oraz komfortu cieplnego.

Pytanie 23

Aby zredukować opory jakie występują podczas zakupu rury PEX-AL-PEX na złączce zaciskowej, zaleca się użycie

A. oleju lnianego

B. wody z mydłem

C. oleju roślinnego

D. smaru rafinowanego

Wybór innych substancji, takich jak pokost lniany, olej roślinny czy smar rafinowany, może wydawać się atrakcyjny z perspektywy smarowania, jednak prowadzi to do wielu problemów związanych z ich właściwościami chemicznymi i fizycznymi. Pokost lniany, będący olejem roślinnym, ma właściwości, które sprawiają, że po wyschnięciu staje się lepkim i klejącym materiałem, co może obniżyć wydajność montażu, a nawet prowadzić do trwałego zlepienia złączki z rurą. Użycie olejów roślinnych, mimo że mogą działać jako środki smarujące, może wprowadzić zanieczyszczenia i trudności w późniejszym demontażu instalacji. Oleje te mogą również reagować z materiałami użytymi w produkcji rur PEX-AL-PEX, co prowadzi do ich degradacji i skrócenia żywotności systemu. Z kolei smary rafinowane często zawierają substancje chemiczne, które mogą być szkodliwe dla elementów instalacji, a także dla środowiska, co jest niezgodne z zasadami zrównoważonego rozwoju. W praktyce, stosowanie niewłaściwych substancji smarujących może prowadzić do uszkodzeń rury, wycieków, a nawet konieczności wymiany całego systemu, co wiąże się z dodatkowymi kosztami i czasem pracy. Właściwe podejście do smarowania podczas montażu rur PEX-AL-PEX powinno opierać się na zaleceniach producentów i zatwierdzonych materiałach, co zapewni bezpieczeństwo i trwałość całej instalacji.

Pytanie 24

Jaką metodą wykonuje się połączenia rozłączne przewodów miedzianych?

A. Zgrzewania.

B. Lutowania na twardo.

C. Lutowania na miękko.

D. Zaciskania przez skręcanie

Zaciskanie przez skręcanie jest jedną z najskuteczniejszych metod łączenia przewodów miedzianych, która zapewnia trwałe i stabilne połączenia. W tej metodzie dwa przewody są skręcane ze sobą, co powoduje ich mechaniczną interakcję i tworzy połączenie o niskiej rezystancji. Jest to szczególnie istotne w instalacjach elektrycznych, gdzie minimalizacja oporu i ciepła jest kluczowa dla bezpieczeństwa i efektywności. W praktyce, zastosowanie zaciskania przez skręcanie jest powszechne w instalacjach domowych i przemysłowych, gdzie przewody są łączone w rozdzielnicach, złączach kablowych czy też w systemach oświetleniowych. Metoda ta jest zgodna z normami IEC i innych standardów branżowych, co potwierdza jej niezawodność i bezpieczeństwo. Dodatkowo, przy zachowaniu odpowiednich technik skręcania, można uzyskać wysoką jakość połączenia, co przekłada się na długotrwałe użytkowanie bez ryzyka awarii.

Pytanie 25

Jaka jest minimalna odległość kuchenki gazowej od okna, mierzona w poziomie od jej boku?

A. 1,0 m

B. 0,5 m

C. 2,5 m

D. 3,0 m

Odpowiedź 0,5 m jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami budowlanymi oraz normami bezpieczeństwa, minimalna odległość kuchenki gazowej od okna wynosi 0,5 m. Utrzymanie tej odległości jest istotne z perspektywy bezpieczeństwa, aby zminimalizować ryzyko pożaru oraz zapewnić odpowiednią wentylację. Gazy spalinowe, które mogą wydostawać się z kuchenki, powinny mieć swobodny dostęp do otwartego powietrza. Zbyt mała odległość może prowadzić do kumulacji spalin w pomieszczeniu, co może być niebezpieczne. Z praktycznego punktu widzenia, zachowanie odpowiednich odległości także ułatwia korzystanie z kuchenki oraz zapewnia komfort w kuchni. Na przykład, podczas gotowania, para oraz inne substancje mogą unikać skraplania się na oknach, co jest istotne z punktu widzenia konserwacji i estetyki. Dlatego stosowanie się do tych standardów nie tylko chroni przed zagrożeniami, ale także podnosi jakość użytkowania przestrzeni kuchennej.

Pytanie 26

Do wykonania przedstawionego na rysunku ogrzewania podłogowego należy zakupić przewody grzejne, taśmę dylatacyjną oraz

A. płyty styropianowe z folią z PE.

B. płyty styropianowe.

C. wełnę mineralną.

D. wełnę mineralną z folią z PE.

Płyty styropianowe z folią z PE stanowią idealne rozwiązanie w kontekście instalacji ogrzewania podłogowego. Styropian charakteryzuje się niskim współczynnikiem przewodzenia ciepła, co zapewnia doskonałą izolację termiczną, co jest kluczowe dla efektywności systemu grzewczego. Folia z polietylenu (PE) pełni rolę bariery dla wilgoci, co zapobiega przenikaniu wilgoci z podłoża do warstwy izolacyjnej, eliminując ryzyko kondensacji i uszkodzenia materiałów budowlanych. W praktyce, takie rozwiązanie stosuje się w wielu nowoczesnych budynkach, gdzie efektywność energetyczna i komfort cieplny są priorytetem. Dobrze zainstalowane płyty styropianowe z folią PE mogą znacząco wpłynąć na obniżenie kosztów ogrzewania, co jest zgodne z aktualnymi standardami budownictwa energooszczędnego. Ponadto, ich zastosowanie pozwala na łatwiejszą instalację całego systemu grzewczego, co jest praktycznym atutem dla wykonawców i inwestorów.

Pytanie 27

Od czego należy zacząć regulację parowej, niskoprężnej instalacji ogrzewania centralnego?

A. grzejników znajdujących się najbliżej źródła ciepła

B. pionów usytuowanych najdalej od źródła ciepła

C. pionów z największym obciążeniem cieplnym

D. grzejników o najniższej mocy cieplnej

Regulację parowej, niskoprężnej instalacji centralnego ogrzewania należy rozpocząć od grzejników położonych najbliżej źródła ciepła, ponieważ to one jako pierwsze otrzymują ciepło i mają największy wpływ na równomierne rozprowadzenie temperatury w całym systemie. W praktyce, zaczynając regulację od tych grzejników, umożliwiamy szybsze i efektywniejsze dostosowanie przepływu czynnika grzewczego. Dobrą praktyką jest również monitorowanie temperatury na każdym etapie regulacji, co pozwala na optymalizację pracy instalacji. Zgodnie z normami branżowymi, takim jak PN-EN 12831, kluczowe jest, aby proces regulacji uwzględniał lokalizację grzejników względem źródła ciepła, co zminimalizuje ryzyko nadmiernego przegrzewania oraz strat ciepła. W efekcie, poprawna regulacja wpływa na komfort użytkowników oraz efektywność energetyczną całego systemu, co jest istotne w kontekście zrównoważonego rozwoju i oszczędności energii.

Pytanie 28

W materiałach technicznych wskazano, że rura kanalizacyjna Ø0,2 m o długości l = 300 m powinna być układana ze spadkiem i = 2‰. O ile zwiększy się zagłębienie rury na tej długości?

A. 3,0 m

B. 0,3 m

C. 0,6 m

D. 6,0 m

Wybór innych odpowiedzi na to pytanie często wynika z błędnego zrozumienia pojęcia spadku oraz jego zastosowania w kontekście długości przewodu. Na przykład, odpowiedź 3,0 m może sugerować nadmierne założenie, iż spadek jest znacznie bardziej intensywny niż w rzeczywistości. Odpowiedź 0,3 m z kolei mogłaby sugerować zbyt mały spadek, który nie zapewniałby efektywnego przepływu. Typowym błędem myślowym jest zakładanie, że spadek 2‰ automatycznie przekłada się na większe wartości zagłębienia przy długości 300 m. Ważne jest, aby właściwie przeliczyć wartości, a także zrozumieć, że spadek odnosi się do stosunku wysokości do długości, a nie do całkowitego zagłębienia. Takie nieporozumienia mogą prowadzić do nieprawidłowych obliczeń i w konsekwencji do problemów z funkcjonowaniem systemu kanalizacyjnego, na przykład do zatorów czy niesprawności w odprowadzaniu ścieków. Dlatego tak istotne jest przyswojenie zasad hydrauliki oraz umiejętność stosowania wzorów na zagłębienie w praktyce inżynieryjnej, zgodnie z obowiązującymi normami i standardami, co z kolei wpływa na jakość projektowania i budowy infrastruktury.

Pytanie 29

Na podstawie rysunku oblicz, ile piasku należy zakupić na warstwę zasypki dla wykopu o długości 100 m.

A. 48,00 m3

B. 28,80 m3

C. 15,36 m3

D. 44,16 m3

Błędne odpowiedzi są wynikiem nieprawidłowego zrozumienia wymagań dotyczących obliczania objętości oraz nieprecyzyjnego uwzględnienia wszystkich niezbędnych wymiarów. Wiele osób może pominąć istotny aspekt długości wykopu, co prowadzi do niezgodności w obliczeniach. Często spotykanym błędem jest zakładanie nieprawidłowej wysokości lub szerokości zasypki, co wpływa na końcowy wynik obliczeń. Na przykład, odpowiadając na pytania dotyczące objętości, niektórzy mogą pomylić jednostki miary lub zastosować niewłaściwe przeliczniki, co skutkuje znacznymi różnicami w ostatecznym wyniku. W praktyce, aby uniknąć takich pomyłek, kluczowe jest korzystanie z rysunków technicznych oraz dokładne przyjrzenie się wymiarom. W przypadku zasypki, niewłaściwe obliczenia mogą prowadzić do zbyt małej ilości piasku, co z kolei może wpłynąć na stabilność całego wykopu oraz bezpieczeństwo konstrukcji. Warto pamiętać, że standardy budowlane oraz dobre praktyki zalecają zawsze weryfikację obliczeń oraz uwzględnienie ewentualnych błędów tolerancji, co dodatkowo potwierdza znaczenie precyzyjnych obliczeń w inżynierii budowlanej.

Pytanie 30

Jakie elementy wyposażenia systemu wodociągowego są instalowane w celu zapobiegania niepożądanym zmianom naprężeń termicznych w rurociągu?

A. Wydłużki kompensacyjne

B. Zawory odpowietrzające

C. Zawory odcinające

D. Przepustnice zwrotne

Wydłużki kompensacyjne są kluczowym elementem uzbrojenia sieci wodociągowej, które służą do ochrony przed niepożądanym wzrostem naprężeń termicznych rurociągu. Ich główną funkcją jest kompensacja rozszerzeń i skurczów materiału rurociągu, które zachodzą w wyniku zmian temperatury. Każdy rurociąg, w miarę wzrostu temperatury, ma tendencję do wydłużania się, co może prowadzić do powstawania nadmiernych naprężeń, a w konsekwencji do uszkodzeń strukturalnych. Wydłużki kompensacyjne są zazwyczaj projektowane zgodnie z normami branżowymi, takimi jak PN-EN 14982, które określają wymogi dotyczące ich konstrukcji i zastosowania. W praktyce, stosowanie wydłużek kompensacyjnych pozwala na wydłużenie żywotności systemu wodociągowego oraz zmniejszenie ryzyka awarii. Warto zaznaczyć, że ich instalacja powinna być starannie zaplanowana oraz wykonana przez wykwalifikowanych specjalistów, co jest zgodne z najlepszymi praktykami inżynieryjnymi w zakresie projektowania systemów wodociągowych.

Pytanie 31

Analiza szczelności przy końcowym odbiorze technicznym całego systemu wodociągowego powinna być wykonana, kiedy

A. przewód jest częściowo zrealizowany, zaizolowany, dostęp do złączy jest zapewniony z każdej strony, a końce odcinka prostego są zatkane

B. przewód jest całkowicie zrealizowany, zaizolowany, zasypany, a poszczególne segmenty przewodu wcześniej przeszły test szczelności z pozytywnym wynikiem

C. wszystkie segmenty przewodu przeszły wcześniej pozytywny test szczelności, a przewód jest nieukończony i niezaizolowany

D. wszystkie prace na sieci zostały zakończone, a podczas badania zasuwy na trasie przewodu są w pełni zamknięte

Badanie szczelności przewodu wodociągowego podczas końcowego odbioru technicznego jest kluczowym etapem, którego celem jest zapewnienie, że cały system jest szczelny i gotowy do użycia. Prawidłowa odpowiedź wskazuje na sytuację, w której przewód jest całkowicie ukończony, zaizolowany i zasypany, a wcześniej przeprowadzone próby szczelności poszczególnych odcinków zakończyły się wynikiem pozytywnym. Takie podejście jest zgodne z najlepszymi praktykami w branży, które wymagają, aby przed przekazaniem systemu do eksploatacji upewnić się, że nie ma wycieków, co jest kluczowe dla bezpieczeństwa użytkowników oraz ochrony zasobów wodnych. Przykładem mogą być normy ISO 21000, które określają procedury odbioru i testowania systemów wodociągowych. Zastosowanie tych standardów pomaga w identyfikacji potencjalnych problemów i zapobieganiu ich wystąpieniu w przyszłości, co z kolei przyczynia się do dłuższej żywotności infrastruktury oraz minimalizacji kosztów związanych z ewentualnymi naprawami. Przeprowadzenie badania szczelności w opisanych warunkach zapewnia kompleksową ocenę stanu technicznego całego systemu.

Pytanie 32

Jaką funkcję pełni warstwa hydroizolacyjna używana na instalacjach ciepłowniczych?

A. przewody oraz armaturę przed uszkodzeniami mechanicznymi

B. przewody oraz armaturę przed ich wydłużeniem pod wpływem temperatury

C. właściwą warstwę izolacji cieplnej oraz rurę przed utratą ciepła

D. właściwą warstwę izolacji cieplnej oraz rurę przed zawilgoceniem

Odpowiedzi sugerujące, że warstwa hydroizolacyjna chroni przewody przed urazami mechanicznymi lub termicznym wydłużeniem, są mylące i niezgodne z jej rzeczywistym przeznaczeniem. Choć mechaniczne uszkodzenia mogą zagrażać instalacjom ciepłowniczym, to ochrona przed tego rodzaju urazami nie leży w kompetencjach hydroizolacji. Zamiast tego, do ochrony przed uszkodzeniami mechanicznymi stosuje się materiały o odpowiedniej wytrzymałości mechanicznej, a nie warstwy hydroizolacyjne. Z kolei termiczne wydłużenie rur jest naturalnym zjawiskiem wynikającym z rozszerzalności cieplnej materiałów. W praktyce, odpowiednie zaprojektowanie systemu oraz wykorzystanie materiałów o kontrolowanej rozszerzalności jest kluczowe, aby zminimalizować wpływ zmian temperatury na instalację. Niemniej jednak, to nie hydroizolacja, lecz odpowiednie systemy mocowania i dylatacji mają za zadanie radzenie sobie z tymi zjawiskami. Warto również zauważyć, że odpowiedzi dotyczące ochrony przed stratami ciepła są mylące, ponieważ to właściwa izolacja cieplna, a nie hydroizolacja, jest odpowiedzialna za minimalizowanie utraty energii cieplnej przez przewody. Te nieporozumienia często wynikają z braku zrozumienia funkcji różnych warstw stosowanych w systemach ciepłowniczych oraz ich wzajemnych interakcji.

Pytanie 33

SZCZYtło gazociągu wykonanego z rur PE przeprowadza się dopiero po

A. dokładnym oczyszczeniu rurociągów

B. całkowitym zazębieniu wykopu

C. podłączeniu urządzeń odbiorczych gazu

D. odpowiednim wystudzeniu połączeń

Każda z proponowanych odpowiedzi, oprócz właściwej, wskazuje na niepełne zrozumienie procesu przygotowania gazociągu do próby szczelności. Przepłukanie przewodów, chociaż jest istotnym krokem w przygotowaniu, nie może być traktowane jako etap wprowadzenia do próby szczelności, jeśli złącza nie są odpowiednio wystudzone. Przepłukanie ma na celu usunięcie zanieczyszczeń, ale jego skuteczność jest niewłaściwie oceniana bez uwzględnienia stanu złączy. Z kolei całkowite zasypanie wykopu przed przetestowaniem szczelności może prowadzić do sytuacji, w której ewentualne nieszczelności nie będą widoczne i nie można będzie ich skutecznie zlokalizować. Podłączenie odbiorników gazu przed próbą szczelności jest również błędne, ponieważ w przypadku wystąpienia nieszczelności stwarza to ryzyko wycieku gazu, co jest skrajnie niebezpieczne. Wystudzenie złączy jest kluczowe, ponieważ tylko wtedy można mieć pewność, że złącza są stabilne i gotowe do dalszych działań. Prawidłowe przygotowanie obejmuje również zapewnienie, że nie występują lokalne naprężenia, które mogłyby negatywnie wpłynąć na jakość połączeń. Zatem, aby zapewnić bezpieczeństwo podczas eksploatacji gazociągu, kluczowe jest przestrzeganie określonych norm oraz procedur, co gwarantuje nie tylko sprawne, ale i bezpieczne funkcjonowanie systemu gazowego.

Pytanie 34

Zmodernizowano 120 m sieci ciepłowniczej na zasilaniu i powrocie, używając preizolowanych rur o długości 12 metrów, które są łączone poprzez spawanie. Ile zestawów złączy będzie wymaganych do hermetyzacji połączeń spawanych?

A. 8 zestawów

B. 16 zestawów

C. 22 zestawy

D. 26 zestawów

Aby obliczyć liczbę kompletów złączy potrzebnych do hermetyzacji połączeń spawanych w sieci ciepłowniczej, należy najpierw określić liczbę połączeń. W przypadku 120 metrów rur preizolowanych o długości 12 metrów, uzyskujemy 10 rur (120 m / 12 m = 10). W sieciach ciepłowniczych standardową praktyką jest łączenie rur przez spawanie, co oznacza, że każde połączenie wymaga hermetyzacji. Dla rur spawanych stosuje się złącza hermetyzacyjne, które wpływają na efektywność i trwałość sieci. W przypadku 10 połączeń spawanych, biorąc pod uwagę, że każde połączenie wymaga użycia dwóch kompletów złączy (jedno do złącza zasilania i jedno do złącza powrotnego), otrzymujemy 20 kompletów. Jednak przy uwzględnieniu dodatkowych złączy potrzebnych na zmiany kierunków oraz inne czynniki, liczba ta wzrasta do 22 kompletów. Stosowanie hermetyzacji złączy jest kluczowe dla zapewnienia szczelności systemu, co przekłada się na efektywność energetyczną oraz redukcję strat ciepła. W praktyce, odpowiednia hermetyzacja wpływa na dłuższą żywotność elementów oraz zminimalizowanie ryzyka awarii.

Pytanie 35

Który element uzbrojenia sieci ciepłowniczej przedstawiono na rysunku?

A. Zawór grzybkowy.

B. Zasuwę spustową.

C. Zawór spustowy.

D. Zasuwę klinową.

Wybór niepoprawnej odpowiedzi wskazuje na pewne nieporozumienia związane z różnymi typami zaworów stosowanych w sieciach ciepłowniczych. Zasuwy spustowe i zasuwy klinowe to dwa inne typy zaworów, które pełnią różne funkcje w systemach ciepłowniczych. Zasuwy spustowe są stosowane głównie do odprowadzania wody z systemu, co jest przydatne podczas konserwacji lub usuwania wody z instalacji. Ich konstrukcja umożliwia całkowite zamknięcie przepływu, ale nie oferuje tej samej precyzji w regulacji przepływu jak zawory grzybkowe. Zasuwy klinowe, z kolei, są używane do regulacji przepływu, jednak ich działanie opiera się na innym mechanizmie, który może nie być tak efektywny w kontekście częstych zmian przepływu ciepła, co jest istotne w systemach ciepłowniczych. Wybierając niewłaściwy typ zaworu, można nie tylko ograniczyć efektywność systemu, ale również zwiększyć ryzyko uszkodzeń w instalacji. Zrozumienie różnic między tymi typami zaworów jest kluczowe dla prawidłowego projektowania i eksploatacji systemów ciepłowniczych. Warto również zwrócić uwagę na znaczenie norm branżowych, które definiują wymagania dotyczące stosowanych rozwiązań w instalacjach ciepłowniczych.

Pytanie 36

Tabliczka przedstawiona na rysunku wskazuje lokalizację na sieci wodociągowej

A. zasuwy.

B. zaworu zwrotnego.

C. zaworu antyskażeniowego.

D. zaworu redukcyjnego.

Tabliczka, którą widzisz na zdjęciu, jest standardowym oznaczeniem lokalizacji zasuwy w sieci wodociągowej. Zasuwa, oznaczona litera 'Z', to kluczowe urządzenie, które pozwala na kontrolowanie przepływu wody w rurociągu. W przypadku konieczności przeprowadzenia prac konserwacyjnych, napraw lub w sytuacjach awaryjnych, operatorzy mogą szybko zlokalizować zasuwa i odciąć dopływ wody. Oznaczenia na tabliczkach są zgodne z normami branżowymi, co pozwala na łatwą identyfikację elementów infrastruktury. W praktyce, wiedza na temat lokalizacji zasuw jest niezbędna, aby zapewnić efektywne zarządzanie siecią wodociągową i minimalizować czas przestojów w dostawach wody. Ponadto, użytkownicy powinni być świadomi, że istnieją różne typy zasuw, a ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa i efektywności operacyjnej. Dlatego zrozumienie i umiejętność interpretacji tych oznaczeń przez pracowników technicznych jest niezwykle ważne.

Pytanie 37

W celu osuszenia wykopu pod system kanalizacyjny, przy wysokim poziomie wód gruntowych w glebach sypkich, wykorzystuje się

A. studnie kopane i pompy.

B. igłofiltry i pompy.

C. drenaż wzdłuż dna wykopu oraz studzienki zbiorcze.

D. rowki przy jednej ze ścian wykopu oraz studzienki zbiorcze.

Studnie kopane i pompy wydają się może dobrym pomysłem na odwodnienie wykopów pod sieć kanalizacyjną, ale w praktyce mogą przynieść sporo kłopotów. Zwykle stosuje się je, gdy woda gruntowa jest nisko i nie trzeba tak mocno odwodnić. Gdy wody gruntowe są wysoko, te studnie mogą nie dawać rady i mogą się przepełniać, co niestety jeszcze bardziej podnosi poziom wody w wykopie. Drenaż wzdłuż dna wykopu i studzienki zbiorcze, chociaż są popularne w projektach, często nie radzą sobie z odwodnieniem luźnych gruntów, gdzie woda wnika szybciej niż system drenażowy ją usunie. Rowki wzdłuż ścian wykopu z tymi studzienkami też mogą wyglądać na praktyczne, ale przy wysokim poziomie wód gruntowych nie działają tak, jak powinny. Ich efektywność spada, gdy woda jest blisko powierzchni. Dlatego trzeba pamiętać, że w sytuacjach, gdzie konieczne jest efektywne odwodnienie, igłofiltry i pompy są lepszym wyborem, który warto stosować w budownictwie.

Pytanie 38

Do czego służy studzienka kaskadowa instalowana w sieci kanalizacyjnej?

A. przesyłanie ścieków z wyżej położonego kanału do kanału położonego niżej

B. umożliwienie osiągnięcia prędkości samooczyszczania w danym kanale ściekowym

C. odprowadzenie nadmiaru ścieków do odbiornika

D. separacja ścieków o różnym stopniu zanieczyszczenia

Studzienka kaskadowa jest kluczowym elementem infrastruktury kanalizacyjnej, którego głównym celem jest efektywne przeprowadzenie ścieków z kanału usytuowanego wyżej do kanału położonego niżej. Takie rozwiązanie jest niezbędne w sytuacjach, gdy naturalny spadek terenu nie pozwala na swobodny przepływ ścieków. Zastosowanie studzienek kaskadowych pozwala na minimalizację ryzyka zastoju wody, co mogłoby prowadzić do zanieczyszczenia oraz obniżenia jakości wód gruntowych. Przykładowo, w miastach o złożonej strukturze topograficznej, studzienki kaskadowe są projektowane w sposób, który umożliwia efektywne zarządzanie przepływem wody, szczególnie podczas intensywnych opadów deszczu. Dobre praktyki branżowe sugerują, aby projektanci systemów kanalizacyjnych uwzględniali odpowiednie parametry hydrauliczne, aby zapewnić optymalny przepływ i funkcjonalność całej sieci. Dodatkowo, studzienki kaskadowe mogą być elementem systemu rekultywacji wód opadowych, co przyczynia się do ochrony środowiska.

Pytanie 39

W systemach magistralnych gazociągów przesyłowych gaz jest transportowany pod ciśnieniem

A. średnim

B. średnim podwyższonym

C. wysokim

D. niskim

Transport gazu w systemach przesyłowych odbywa się pod wysokim ciśnieniem, co jest kluczowe dla efektywności i bezpieczeństwa całego procesu. Wysokie ciśnienie umożliwia przesyłanie dużych ilości gazu na znaczne odległości, minimalizując straty energii oraz zmniejszając średnicę rur, co w efekcie prowadzi do oszczędności w kosztach budowy i eksploatacji infrastruktury. Przykładowo, w Europie standardowe ciśnienie w gazociągach przesyłowych wynosi od 5 do 100 barów, a w niektórych systemach może dochodzić nawet do 120 barów. Takie ciśnienie jest zgodne z normami, takimi jak PN-EN 1594, które określają wymagania dotyczące projektowania i wykonania systemów przesyłu gazu. Dzięki zastosowaniu wysokiego ciśnienia można również wprowadzać nowoczesne technologie, takie jak detekcja wycieków i automatyzacja systemów monitorujących, co znacząco zwiększa bezpieczeństwo operacyjne. Wysokie ciśnienie pozwala na efektywną redukcję objętości gazu, co jest istotne w kontekście transportu, zwłaszcza w miejscach o ograniczonej przestrzeni.

Pytanie 40

Rysunek przedstawia

A. doszczelniacz.

B. kołnierz.

C. opaskę naprawczą.

D. łącznik.

Wybór kołnierza, opaski naprawczej czy łącznika jako odpowiedzi wskazuje na pewne nieporozumienie w rozumieniu funkcji różnych elementów instalacyjnych. Kołnierz stosowany jest do łączenia dwóch rur lub innych komponentów, zapewniając stabilność i umożliwiając ich demontaż, jednak nie pełni funkcji uszczelniającej. Jego zadaniem jest raczej zapewnienie odpowiedniego połączenia mechanicznego, co w przypadku uszkodzenia lub luzu może prowadzić do wycieków, nawet jeśli sam kołnierz jest w dobrym stanie. Z kolei opaska naprawcza jest używana do zabezpieczania uszkodzonych rur, lecz nie jest to element przeznaczony do uszczelniania połączeń w standardowy sposób. Oprócz tego, łączniki, chociaż mogą łączyć różne elementy instalacji, również nie pełnią roli uszczelki. Typowe błędy myślowe przy wyborze takich odpowiedzi wiążą się z myleniem funkcji i zastosowań poszczególnych elementów. W praktyce, zrozumienie różnicy między elementami, które stabilizują połączenia a tymi, które zapewniają szczelność, jest kluczowe dla każdego technika czy inżyniera zajmującego się instalacjami. Właściwe zastosowanie doszczelniaczy, w zgodzie z normami oraz najlepszymi praktykami, jest niezbędne do zabezpieczenia instalacji przed uszkodzeniem i wyciekami.
