Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 30 marca 2026 03:16
Data zakończenia: 30 marca 2026 03:34

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W jakiej kolejności należy dokręcić śruby połączenia przedstawionego na rysunku, tak aby uzyskać równomierne przyleganie głowicy/pokrywy i napięcie śrub?

A. 1, 3, 2, 4

B. 1, 3, 4, 2

C. 2, 4, 3, 1

D. 2, 1, 4, 3

Poprawna odpowiedź to 2, 1, 4, 3. Dokręcanie śrub w tej kolejności zapewnia równomierne przyleganie głowicy lub pokrywy oraz odpowiednie napięcie śrub. W praktyce, technika dokręcania w sekwencji krzyżowej jest stosowana w różnych zastosowaniach inżynieryjnych, aby uniknąć powstawania naprężeń, które mogą prowadzić do deformacji lub awarii elementów. Takie podejście jest zgodne z normami inżynieryjnymi, które zazwyczaj zalecają równomierne rozkładanie sił na powierzchni stykowej. Na przykład, w silnikach spalinowych oraz w innych złożonych jednostkach mechanicznych, każda śruba pełni kluczową rolę w stabilności konstrukcji, a ich właściwe dokręcenie wpływa na efektywność i długowieczność całego systemu. Dodatkowo, stosowanie kluczy dynamometrycznych w połączeniu z tą techniką dokręcania pozwala osiągnąć optymalne wartości momentu obrotowego, co jest istotne z perspektywy bezpieczeństwa i wydajności.

Pytanie 2

Rodzaje zużycia części maszyn to stabilizowane oraz niestabilizowane

A. korozyjnego

B. mechanicznego

C. erozyjnego

D. korozyjno-mechanicznego

Odpowiedzi odnoszące się do zużycia korozyjnego, korozyjno-mechanicznego oraz erozyjnego nie są precyzyjnie związane z pojęciem ustabilizowanego i nieustabilizowanego zużycia części maszyn. Zużycie korozyjne wynika przede wszystkim z reakcji chemicznych, które zachodzą w obecności wilgoci i agresywnych substancji, co prowadzi do degradacji materiału. Chociaż może wpływać na wydajność maszyn, nie jest to typowe zużycie mechaniczne, które dotyczy bezpośredniego kontaktu i tarcia elementów. Zużycie korozyjno-mechaniczne jest z kolei kombinacją obu tych procesów, gdzie elementy cierne ulegają zarówno mechanicznej erozji, jak i chemicznej degradacji. To zjawisko można obserwować w warunkach, gdzie maszyny są narażone na działanie substancji chemicznych, ale nie jest to główny temat dotyczący ustabilizowanego zużycia. Erozja, zdefiniowana jako degradacja materiałów na skutek przepływu cząstek ciał stałych lub cieczy, również nie jest tym samym, co zużycie mechaniczne. Często mylenie tych terminów wynika z niepełnego zrozumienia mechanizmów, które rządzą zachowaniem się materiałów w różnych warunkach eksploatacyjnych. Kluczowe jest zrozumienie, że ustabilizowane zużycie mechaniczne to proces, który można prognozować i kontrolować poprzez zastosowanie odpowiednich środków technicznych, takich jak dobór materiałów odpornych na tarcie oraz właściwe metody smarowania, które są fundamentalne w praktyce inżynieryjnej.

Pytanie 3

Czynności związane z inspekcjami, regulacją, utrzymaniem, naprawami oraz remontami maszyn i urządzeń technologicznych to w procesie eksploatacji działania powiązane z

A. zasilaniem maszyn i urządzeń technologicznych

B. zarządzaniem maszynami i urządzeniami technologicznych

C. użytkowaniem maszyn i urządzeń technologicznych

D. obsługiwaniem maszyn i urządzeń technologicznych

Zarządzanie maszynami i urządzeniami technologicznych koncentruje się na aspekcie organizacyjnym i strategicznym, a nie na bezpośrednim działaniu w zakresie ich konserwacji czy napraw. Odpowiedzi związane z zasilaniem maszyn i użytkowaniem nie uwzględniają istotnych działań technicznych, które są kluczowe dla zapewnienia ich sprawności. Zasilanie maszyn to jedynie aspekt ich funkcjonowania, a nie proces eksploatacji. Użytkowanie maszyn odnosi się do operacyjnego wykorzystania ich możliwości, co nie obejmuje działań mających na celu ich utrzymanie w dobrym stanie. Takie podejście może prowadzić do poważnych zaniedbań w zakresie przeglądów i konserwacji, co w konsekwencji zwiększa ryzyko awarii oraz obniża efektywność produkcji. Niezrozumienie różnicy między tymi pojęciami może prowadzić do błędnych decyzji związanych z zarządzaniem cyklem życia urządzenia. Ważne jest, aby zdawać sobie sprawę, że obsługa maszyn to integralna część eksploatacji, która wymaga nie tylko umiejętności technicznych, ale także znajomości procedur, które zapewniają zgodność z normami bezpieczeństwa i jakości. Właściwe podejście do obsługi maszyn może znacząco wpłynąć na ich wydajność i trwałość w długiej perspektywie.

Pytanie 4

W przypadku łączenia nitowego blachy stalowej o grubości 6 mm z zastosowaniem nakładki obustronnej, jaka jest średnica trzonu używanych nitów?

A. 18 mm

B. 6 mm

C. 12 mm

D. 15 mm

Odpowiedź 12 mm jest prawidłowa, ponieważ przy doborze średnicy trzonu nitów dla połączeń nitowych stosuje się zasady określone w normach technicznych, takich jak PN-EN 1993-1-8. Dla blachy stalowej o grubości 6 mm, optymalna średnica trzonu nitów powinna wynosić około 2 razy grubość blachy, co daje 12 mm. Taki dobór średnicy zapewnia odpowiednią wytrzymałość połączenia oraz właściwe rozkładanie obciążeń na obrzeżach nitów. Jeśli zastosowano by zbyt małą średnicę, nity mogłyby nie wytrzymać obciążeń, co prowadziłoby do awarii połączenia, a zbyt duża średnica mogłaby spowodować nadmierne naprężenia w materiałach, co również jest niepożądane. Przykłady zastosowania to konstrukcje stalowe, takie jak mosty czy budynki, gdzie niezawodność połączeń jest kluczowa dla bezpieczeństwa. W praktyce inżynieryjnej ważne jest także uwzględnienie materiału, z którego wykonane są nity oraz blachy, co może wpłynąć na ostateczny dobór średnicy trzonu.

Pytanie 5

Wskaż odpowiednio zorganizowany cykl remontowy, który został ukazany w formie strukturalnej.
Oznaczenia: RB – remont bieżący, RS – remont średni, RK – remont kapitalny

A. RK – RB1 – RB2 – RS – RB1 – RB2 – RK

B. RK – RS1 – RB1 – RS2 – RB2 – RB3 – RS3

C. RK – RB1 – RB2 – RK – RS1 – RS2 – RS3

D. RK – RS1 – RS2 – RB1 – RB2 – RS3 – RK

Analizując pozostałe odpowiedzi, można dostrzec pewne nieprawidłowości w planowaniu cyklu remontowego. Odpowiedzi, w których remont kapitalny (RK) jest przerywany remontami średnimi (RS) w trakcie realizacji, wskazują na brak zrozumienia hierarchii prac remontowych. Remont kapitalny jest procesem kompleksowym, który powinien być przeprowadzany w sposób ciągły, a jego przerwanie na etapie wykonywania remontów średnich może prowadzić do nieefektywnego zarządzania projektem oraz zwiększenia kosztów. Wiele osób myli także zakres prac remontowych, sądząc, że remont średni może być wykonywany równocześnie z bieżącym, co jest błędem. Remont bieżący powinien być jedynie wsparciem dla działań większego kalibru, a nie ich równoległym procesem. Dodatkowo, w niektórych odpowiedziach pojawiają się powtarzające się etapy remontów bieżących, co sugeruje brak klarownego planu i może prowadzić do chaotycznych działań, które są sprzeczne z zasadami efektywnego planowania i zarządzania projektami budowlanymi. Kluczowe jest, aby każdy cykl remontowy był przemyślany i oparty na rzeczywistych potrzebach obiektu oraz na standardach branżowych, takich jak normy jakości czy przepisy budowlane, które powinny być respektowane w każdym etapie prac. W związku z tym, odpowiedzi, które nie przestrzegają tych zasad, są niewłaściwe i mogą skutkować poważnymi problemami w zarządzaniu nieruchomościami.

Pytanie 6

Trasowanie to proces, który polega na

A. czyszczeniu odlewów w kwasie solnym, aby usunąć resztki piasku

B. czyszczeniu powierzchni za pomocą piasku lub żeliwnego śrutu w strumieniu sprężonego powietrza

C. rysowaniu na materiale przeznaczonym do obróbki linii cięcia lub granic zbierania nadmiaru

D. polerowaniu powierzchni przy użyciu osełek o bardzo drobnych ziarnach

Trasowanie to kluczowy proces w obróbce materiałów, szczególnie w kontekście przygotowania do dalszych działań, takich jak cięcie czy frezowanie. Polega na rysowaniu precyzyjnych linii cięcia na powierzchni materiału, co pozwala operatorom maszyn na zachowanie dużej dokładności podczas obróbki. W praktyce, trasowanie może być realizowane za pomocą różnych narzędzi, takich jak ołówki, markery czy specjalistyczne przyrządy traserskie, które gwarantują widoczność oznaczeń. Poprawne wykonanie trasowania jest istotne dla zapewnienia jakości finalnego produktu, szczególnie w przemyśle, gdzie tolerancje wymiarowe są krytyczne. W standardach branżowych, takich jak ISO 2768, podkreśla się znaczenie precyzyjnego oznaczania, które ma kluczowe znaczenie dla późniejszych etapów produkcji. Właściwe trasowanie nie tylko przyśpiesza proces obróbczy, ale także minimalizuje ryzyko błędów, co przekłada się na oszczędności materiałowe oraz czasowe. Takie praktyki są fundamentem w produkcji komponentów mechanicznych, od prostych detali po skomplikowane konstrukcje.

Pytanie 7

Aby podzielić obwód obrabianego materiału na sześć równych segmentów, jakie urządzenie należy użyć?

A. imadło obrotowe

B. imadło maszynowe

C. podzielnicę uniwersalną tarczkową

D. uchwyt tokarski 3 szczękowy

Podzielnica uniwersalna tarczkowa to urządzenie, które umożliwia dokładne dzielenie obwodu przedmiotu obrabianego na określoną liczbę równych części, co w tym przypadku dotyczy sześciu części. Dzięki zastosowaniu podzielnicy można precyzyjnie ustawić kąt obrotu, co jest kluczowe w procesach obróbczych, zwłaszcza gdy zachowanie wysokiej dokładności jest wymagane. Przykładem zastosowania podzielnicy jest produkcja tarcz, kół zębatych czy innych elementów, które muszą mieć identyczne segmenty. Użycie podzielnicy uniwersalnej jest standardem w wielu zakładach obróbczych, zwłaszcza tam, gdzie liczy się powtarzalność i precyzja wykonania. Ponadto, w przeciwieństwie do innych narzędzi, podzielnice pozwalają na łatwe dostosowanie podziału i są niezwykle wszechstronne, co czyni je nieocenionym narzędziem w warsztatach mechanicznych.

Pytanie 8

Na rysunku przedstawiono połączenie gwintowe

A. za pomocą śruby pasowanej.

B. pośrednie.

C. bezpośrednie.

D. za pomocą śruby dwustronnej.

Wybór odpowiedzi dotyczącej za pomocą śruby dwustronnej jest błędny, ponieważ połączenie gwintowe, o którym mowa, wymaga innego typu śruby. Śruba dwustronna ma gwint na obu końcach, co nie jest zgodne z opisanym połączeniem, gdzie nakrętka znajduje się tylko po jednej stronie. Z kolei odpowiedź bezpośrednie sugeruje, że gwint znajduje się w jednym z elementów, co nie odpowiada przedstawionemu na rysunku połączeniu, gdzie komponenty są łączone przez śrubę oraz nakrętkę. Odpowiedź dotycząca śruby pasowanej również jest niewłaściwa, ponieważ śruby pasowane są projektowane do uzyskania szczególnej precyzji w dopasowaniu, a nie do zastosowań, gdzie istotne jest użycie nakrętki. Typowe błędy myślowe prowadzące do tych odpowiedzi często wynikają z nieprawidłowego zrozumienia różnych typów połączeń gwintowych i ich zastosowań. W praktyce, śruby pasowane są używane w aplikacjach wymagających precyzyjnego dopasowania, a nie w sytuacjach, gdzie potrzebne jest połączenie pośrednie polegające na użyciu nakrętki. Dlatego ważne jest, aby przy ocenie połączeń gwintowych zwracać uwagę na ich funkcję oraz zastosowane komponenty, co jest kluczowe dla ich właściwego użycia w projektach inżynieryjnych.

Pytanie 9

Aby zrealizować połączenie gwintowe, w którym konieczne jest zapewnienie odpowiedniego naprężenia wstępnego, należy użyć klucza

A. z elastycznym łącznikiem uchwytu

B. jednostronnego zamkniętego

C. trzpieniowego czołowego czopikowego

D. dynamometrycznego

Klucz dynamometryczny to narzędzie, które umożliwia precyzyjne dokręcanie połączeń gwintowych do określonego momentu obrotowego. Dzięki temu można zapewnić odpowiednie naprężenie wstępne, co jest kluczowe dla trwałości i bezpieczeństwa połączeń. Użycie klucza dynamometrycznego pozwala uniknąć zarówno niedokręcenia, co może prowadzić do luzów w połączeniach, jak i nadmiernego dokręcenia, które może skutkować uszkodzeniem gwintów lub samego elementu. Przykładem zastosowania klucza dynamometrycznego jest montaż elementów w silnikach czy w konstrukcjach metalowych, gdzie określone momenty są kluczowe dla prawidłowej pracy i bezpieczeństwa. Ponadto, w wielu branżach, takich jak motoryzacja czy budownictwo, korzystanie z kluczy dynamometrycznych jest standardem, gdyż pozwala to na zachowanie wysokiej jakości wykonania i zgodności z normami. Dobry klucz dynamometryczny powinien być regularnie kalibrowany oraz powinien mieć zakres momentów dostosowany do specyfiki prac, aby zapewnić najwyższą precyzję.

Pytanie 10

Ochrona słuchu jest kluczowym elementem zabezpieczenia osobistego

A. tokarza

B. kowala

C. hartownika

D. spawacza

Wybór odpowiedzi spawacza, hartownika albo tokarza może się wydawać sensowny, ale każdy z tych zawodów ma inne poziomy hałasu i różne wymagania co do ochrony słuchu. Spawacze, podobnie jak kowale, pracują w głośnych warunkach, gdzie hałas może być niebezpieczny, ale muszą też uważać na odpryski metalu czy promieniowanie. Hartownicy z kolei, chociaż też mają hałas, zajmują się obróbką cieplną metali, więc to nie jest aż tak mocne uderzenie narzędzi jak u kowala. Tokarze, pracując w obróbce, też są narażeni na hałas, ale nie jest on tak intensywny jak przy kowalstwie. Dlatego te odpowiedzi nie biorą pod uwagę różnic w ryzykach, jakie są w każdym z tych zawodów. Wybór odpowiednich ochronników słuchu powinien być zrobiony w zależności od konkretnego środowiska pracy i rodzaju zadań, co jest zgodne z zasadami ergonomii i oceny ryzyka.

Pytanie 11

Jaki typ zaworu powinien być wykorzystany w systemie hydraulicznym, jeśli część cieczy ma być kierowana do aktuatora, a pozostała część ma trafiać do zbiornika lub innej części układu o niższym ciśnieniu?

A. Redukcyjny

B. Przelewowy

C. Bezpieczeństwa

D. Dławiący

Wybór niewłaściwego zaworu w układzie hydraulicznym może prowadzić do wielu problemów operacyjnych i technicznych. Zawór dławiący, choć użyteczny w regulacji przepływu, nie jest odpowiedni w sytuacji, gdy część cieczy ma być odprowadzana do zbiornika. Dławiący zawór ogranicza przepływ, co może skutkować gromadzeniem się ciśnienia, prowadząc do potencjalnych awarii. Zawór redukcyjny, z drugiej strony, służy do obniżania ciśnienia w danej gałęzi układu, co również nie odpowiada potrzebie odprowadzenia nadmiaru cieczy. Jego funkcjonalność koncentruje się na stabilizacji ciśnienia, a nie na kierunkowaniu cieczy. Zawór bezpieczeństwa jest zaprojektowany do otwierania się w momencie, gdy ciśnienie przekracza krytyczną wartość, co również nie odpowiada na potrzebę skierowania nadmiaru cieczy do zbiornika. W praktyce może to prowadzić do nieefektywnego zarządzania cieczą w układzie, a także do niebezpiecznych sytuacji, gdy ciśnienie w systemie wzrasta zbyt wysoko. Kluczowe jest zrozumienie, że każdy z tych zaworów ma swoje specyficzne zastosowanie i nie można ich stosować zamiennie w sytuacjach wymagających precyzyjnego zarządzania przepływem cieczy.

Pytanie 12

Jakim procentowym udziałem w bilansie cieplnym charakteryzuje się ciepło oddawane do czynnika chłodzącego w silniku spalinowym (straty chłodzenia)?

A. 40%Ä‚Ë‡45%

B. 55%Ä‚Ë‡60%

C. 10%Ä‚Ë‡15%

D. 25%Ä‚Ë‡30%

W przypadku błędnych odpowiedzi, takie jak 10%Ä‚Ë‡15%, 55%Ä‚Ë‡60% czy 40%Ä‚Ë‡45%, pojawia się kilka nieporozumień dotyczących bilansu cieplnego silnika spalinowego. Po pierwsze, zaniżenie wartości strat cieplnych może wynikać z niepełnego zrozumienia, jak efektywnie silnik spalinowy przekształca energię chemiczną paliwa w energię mechaniczną. W rzeczywistości, większość energii uzyskanej z paliwa jest tracona w postaci ciepła, co czyni straty chłodzenia kluczowym aspektem. Przyjęcie zbyt niskich wartości prowadzi do błędnych wniosków na temat efektywności silnika oraz konieczności jego chłodzenia. Z kolei, poczucie, że straty te są wyższe niż rzeczywiście mają miejsce, może sprawić, że projektanci i inżynierowie będą zbytnio koncentrować się na chłodzeniu, co skutkuje zwiększeniem masy i kosztów systemów chłodzenia. Warto zauważyć, że standardy przemysłowe, takie jak normy SAE dotyczące silników spalinowych, jasno określają, iż straty ciepła w silnikach spalinowych w obiegu cieczy chłodzącej wynoszą zazwyczaj około 25% do 30%. Ignorowanie tych danych może prowadzić do nieefektywnego projektowania silników, co może skutkować ich awarią, zwiększonym zużyciem paliwa oraz obniżoną wydajnością. Do typowych błędów myślowych należy także poleganie na ogólnych założeniach dotyczących efektywności silników, które mogą nie uwzględniać specyficznych warunków eksploatacyjnych i technologicznych zastosowanych rozwiązań.

Pytanie 13

Niewielkie uszkodzenia wielowypustów na wałkach można usunąć przez

A. przeciąganie

B. walcowanie

C. nitowanie

D. napawanie

Napawanie jest skuteczną metodą naprawy drobnych uszkodzeń wielowypustów na wałkach, polegającą na dodaniu materiału na uszkodzone powierzchnie. Proces ten umożliwia odbudowanie profilu wielowypustu, zapewniając jego prawidłowe funkcjonowanie. Napawanie stosuje się w różnych branżach, w tym w przemyśle maszynowym i motoryzacyjnym, gdzie wałki są kluczowymi elementami napędowymi. Dzięki tej metodzie, można przywrócić pierwotne właściwości mechaniczne oraz zwiększyć odporność na dalsze zużycie. W praktyce, poprzez napawanie stosuje się różne materiały, które pozwalają na uzyskanie pożądanych właściwości, takich jak twardość czy odporność na ścieranie. Ważne jest, aby proces ten przeprowadzać zgodnie z zasadami dobrej praktyki inżynieryjnej, a także z uwzględnieniem norm jakościowych, co zapewnia długotrwałość naprawy oraz bezpieczeństwo eksploatacji. Przykładem zastosowania napawania jest regeneracja wałków w obrabiarkach, gdzie często dochodzi do uszkodzeń spowodowanych intensywną eksploatacją.

Pytanie 14

Straty energii chłodzenia, czyli ilość ciepła usuwanego przez czynnik chłodzący, zdefiniowane w bilansie cieplnym silników spalinowych wynoszą

A. od 5% do 10%

B. od 15% do 20%

C. od 35% do 40%

D. od 25% do 30%

Rozważając inne odpowiedzi, możemy zauważyć istotne różnice w zrozumieniu strat ciepła w silnikach spalinowych. Odpowiedzi sugerujące straty na poziomie od 5% do 10% oraz od 15% do 20% są znacząco zaniżone. W rzeczywistości, takie wartości nie odzwierciedlają rzeczywistości pracy silników, gdzie większość energii zawartej w paliwie przemienia się w ciepło, które wymaga skutecznego odprowadzenia. Przyjęcie tak niskich wartości strat ciepła mogłoby prowadzić do niewłaściwych wniosków na temat efektywności silnika oraz jego zdolności do pracy w bezpiecznych temperaturach. W praktyce, niewystarczające chłodzenie może skutkować przegrzewaniem silnika, co prowadzi do uszkodzeń komponentów, a nawet awarii. Z kolei wartość od 35% do 40%, choć bliższa rzeczywistości, jest również przesadzona, gdyż rzeczywiste straty ciepła w dobrze zaprojektowanych silnikach nie powinny przekraczać 30%. Skrajne wartości, zarówno zaniżone, jak i zawyżone, mogą prowadzić do poważnych konsekwencji w procesie projektowania oraz eksploatacji silników, co podkreśla znaczenie rzetelnych analiz i modeli obliczeniowych w inżynierii mechanicznej. Właściwe zrozumienie tematu strat ciepła w silnikach spalinowych jest kluczowe dla inżynierów pracujących nad zwiększeniem ich efektywności oraz minimalizacją wpływu na środowisko.

Pytanie 15

Przyczyną złamania kołków w sprzęgle jest przekroczenie dopuszczalnych wartości naprężeń na

A. zginanie

B. ścinanie

C. rozciąganie

D. skręcanie

Odpowiedź 'ścinanie' jest poprawna, ponieważ kołki w sprzęgle są projektowane tak, aby przenosiły obciążenia głównie poprzez naprężenia ścinające. W wyniku działania sił obrotowych, momenty skręcające oraz różne load conditions mogą prowadzić do sytuacji, w których naprężenia przekraczają dopuszczalne limity, co skutkuje ścięciem kołków. W praktyce inżynierowie muszą przy projektowaniu upewnić się, że kołki są odpowiednio dobrane do warunków pracy oraz wykonane z materiałów o wysokiej wytrzymałości na ścinanie. W wielu zastosowaniach przemysłowych, takich jak w mechanice samochodowej czy w maszynach przemysłowych, nieprawidłowe obliczenia lub niewłaściwy dobór materiałów mogą prowadzić do awarii. Dobrą praktyką jest stosowanie norm i standardów, takich jak ISO 898-1 dla kołków, które określają wymagania dotyczące wytrzymałości i materiałów, aby zminimalizować ryzyko uszkodzeń.

Pytanie 16

Czas wykonania jednej części na stanowisku ślusarsko-spawalniczym wynosi 20 minut, a do jej wykonania pracownik zużywa 2 elektrody. Na podstawie tabeli kosztów oblicz koszt wyprodukowania jednej części.

Wyszczególnienie kosztów	Kwota w zł
Materiał do wykonania 10 części	40,00
Paczka (50 sztuk) elektrod	150,00
Amortyzacja narzędzi wyliczona na 100 części	100,00
Stawka za godzinę pracy pracownika	90,00

A. 53,00 zł

B. 56,00 zł

C. 34,00 zł

D. 41,00 zł

Wybór odpowiedzi, która nie jest poprawna, może wynikać z kilku powszechnych błędów myślowych związanych z kalkulacją kosztów produkcji. Wiele osób może nie uwzględniać wszystkich elementów wpływających na całkowity koszt wyprodukowania części, koncentrując się jedynie na wybranych aspektach, co prowadzi do przekłamań. Na przykład, obliczając koszty, niektóre osoby mogą pomijać koszty pracy, które są nieodłącznym elementem produkcji. Ignorowanie stawki godzinowej pracownika bądź czasu pracy może prowadzić do zaniżenia całkowitych kosztów. Z kolei brak uwzględnienia kosztów materiałów, takich jak elektrody, również przekłada się na błędne oszacowanie. Oprócz tego, ważnym elementem jest także amortyzacja narzędzi, która, chociaż może być czasami pomijana, ma istotny wpływ na długofalowe koszty produkcji. Nieprawidłowe podejście do kalkulacji kosztów prowadzi do niekorzystnych decyzji biznesowych oraz zniekształcenia rzeczywistej rentowności produkcji. Kluczowe jest, aby przy obliczeniach korzystać z pełnych danych i stosować sprawdzone metody rachunkowości, co pozwoli na uzyskanie wiarygodnych wyników. Praktyka pokazuje, że w branży produkcyjnej wiedza o pełnych kosztach jest niezbędna do efektywnego zarządzania i podejmowania decyzji. Dlatego tak istotne jest zrozumienie, że każdy element kosztowy ma swoje miejsce w finalnym rozrachunku.

Pytanie 17

Oksydacja metalowych elementów jako technika zabezpieczania przed korozją polega na

A. aplikacji metalowej powłoki na powierzchnię

B. stworzeniu niemetalowej powłoki na powierzchni

C. aplikacji niemetalowej powłoki na powierzchnię

D. stworzeniu metalowej powłoki na powierzchni

Wielu ludzi może mylnie sądzić, że nakładanie powłok niemetalowych lub metalowych jest równoważne z procesem oksydowania, co jest błędnym rozumowaniem. Nakładanie na powierzchnię niemetalowej powłoki, jak np. farby czy lakierów, nie prowadzi do oksydowania metalu, lecz do pokrycia go warstwą, która może jedynie chwilowo chronić przed korozją. Właściwe podejście do ochrony metali wymaga zrozumienia, że oksydowanie to proces chemiczny, a nie tylko mechaniczne pokrycie metalu. Wytworzenie metalowej powłoki, jak na przykład galwanizacja, także nie jest procesem oksydowania, lecz nakładaniem cienkowarstwowym innego metalu na powierzchnię. Metalowa powłoka może zapewnić pewien poziom ochrony, jednak nie działa na zasadzie oksydacji, która wiąże się z tworzeniem tlenków. Typowym błędem jest także zrozumienie, że jakakolwiek powłoka jest wystarczająca do ochrony przed korozją. W praktyce, ochrona przed korozją wymaga odpowiedniego doboru materiałów oraz metod, w tym właśnie oksydowania, które jest szczególnie efektywne w przypadku aluminium oraz stali nierdzewnej, gdzie naturalna warstwa tlenków jest stabilna i odporna na dalsze reakcje korozyjne.

Pytanie 18

Na rysunku przedstawiono strugarkę

A. pionową.

B. wzdłużną.

C. specjalną.

D. poprzeczną.

Wybór odpowiedzi, która wskazuje na strugarkę wzdłużną, specjalną lub pionową, zdradza pewne nieporozumienia dotyczące zasad działania strugarek oraz ich zastosowań. Strugarka wzdłużna, jak sama nazwa wskazuje, ma narzędzie tnące poruszające się wzdłuż osi obrabianego elementu. Jest to zupełnie inny typ maszyny, który idealnie nadaje się do obróbki długich elementów, takich jak belki czy deski. Jeżeli jednak użyjemy tego typu narzędzia do obróbki elementów o kształtach nieregularnych, ryzykujemy, że nie uzyskamy pożądanego efektu końcowego. Strugarki specjalne z kolei, choć mogą mieć swoje unikalne zastosowania, nie są uniwersalne i wymagają specyficznych warunków pracy, co może prowadzić do ograniczeń w ich użyteczności w standardowych aplikacjach. Odpowiedź wskazująca na strugarkę pionową także nie jest właściwa, gdyż strugarki tego typu są głównie wykorzystywane do obróbki w pionie, co nie jest zgodne z zasadami działania strugarek poprzecznych. W praktyce, zrozumienie różnic między tymi typami strugarek jest kluczowe dla efektywności procesów obróbczych oraz zapewnienia wysokiej jakości produktów. Niezrozumienie tych podstawowych zasad może prowadzić do błędów w projektowaniu oraz wykonaniu elementów, co w konsekwencji obniża efektywność produkcji.

Pytanie 19

Jaką wartość ma temperatura źródła ciepła w cyklu Carnota, jeśli różnica temperatur pomiędzy źródłem ciepła a zewnętrznym otoczeniem wynosi 80 K, a efektywność cyklu osiąga 0,4?

A. 160 K

B. 120 K

C. 400 K

D. 200 K

Wybór niewłaściwej odpowiedzi opiera się na kilku powszechnych błędach myślowych, związanych głównie z nieprawidłowym zastosowaniem wzorów termodynamicznych i błędnym rozumieniem pojęć związanych z obiegiem Carnota. Na przykład, w przypadku odpowiedzi 160 K, można zauważyć, że nie uwzględnia ona całkowitej różnicy temperatur, która stanowi kluczowy element w obliczeniach. Zastosowanie jedynie wartości z zakresu pauzowego między T1 a T2, bez zachowania odpowiednich relacji, prowadzi do nietrafnych wyników. Wybór odpowiedzi 400 K może wynikać z nieprawidłowego założenia, że obie temperatury są równoważne w kontekście obiegu, co jest sprzeczne z założeniami teorii. Z kolei błędna odpowiedź 120 K może wynikać z pomyłkowego dodawania lub odejmowania wartości bez uwzględnienia zasady sprawności, co skutkuje całkowitym zniekształceniem obliczeń. Aby poprawnie zrozumieć koncepcje zachodzące w obiegu Carnota, niezbędna jest znajomość wzorów i zasad termodynamiki, które są fundamentalne dla inżynierii cieplnej. W praktyce błąd w obliczeniach sprawności może prowadzić do nieefektywnych systemów, co z kolei przekłada się na zwiększone koszty operacyjne oraz wpływ na środowisko. Z tego względu, znajomość i stosowanie właściwych wzorów oraz kryteriów jest niezbędne w pracy inżynieryjnej.

Pytanie 20

Śruby w płycie, jak na przedstawionym rysunku, należy dokręcać w następującej kolejności:

A. 1,4,2,5,3,6

B. 2,5,4,1,3,6

C. 1,2,3,6,5,4

D. 1,2,3,4,5,6

Wybór niewłaściwej kolejności dokręcania śrub często wynika z błędnych założeń dotyczących równomiernego rozkładu naprężeń w konstrukcji. Odpowiedzi, które sugerują inne sekwencje, mogą prowadzić do nieefektywnego dokręcania, co w efekcie powoduje nierównomierne przyciąganie płyty do powierzchni. Takie podejście ignoruje zasady dotyczące sekwencyjności w dokręcaniu, które są kluczowe dla zachowania integralności strukturalnej. Na przykład, wybór docisku w przypadkowej kolejności, jak 1,2,3,4,5,6, prowadzi do sytuacji, w której siły nie są równomiernie rozłożone, co może skutkować odkształceniem lub nawet uszkodzeniem płyty. Często spotykanym błędem jest również pomijanie konieczności stosowania tzw. sekwencji krzyżowych, które są uznawane za standardową praktykę w przemyśle inżynieryjnym. Ponadto, niedocenianie znaczenia odpowiednich norm i wytycznych, takich jak te zawarte w ISO 4762, może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa i wydajności konstrukcji. Kluczowe jest zrozumienie, że każda zmiana w kolejności dokręcania śrub może prowadzić do znacznych różnic w stabilności i wytrzymałości całej struktury.

Pytanie 21

Określ pole powierzchni przekroju poprzecznego kołka, na który działa siła ścinająca wynosząca 60 kN, przy dopuszczalnym naprężeniu materiału na poziomie 200 MPa?

A. 600 mm2

B. 120 mm2

C. 300 mm2

D. 12 mm2

W przypadku błędnych odpowiedzi istotne jest zrozumienie, dlaczego niektóre wartości nie są wystarczające do przeniesienia zadanej siły ścinającej. Na przykład, pole przekroju 600 mm2 wydaje się nadmierne, ale nie jest to konieczne dla tego konkretnego przypadku, ponieważ prowadziłoby to do nieefektywnego wykorzystania materiału. Z kolei odpowiedzi 120 mm2 i 12 mm2 są zdecydowanie zbyt małe, co prowadzi do przekroczenia dopuszczalnych naprężeń. Przykładowo, dla 120 mm2 obliczenia wykazałyby, że naprężenie wyniosłoby: \( \tau = \frac{60000}{120 \times 10^{-6}} = 500 \text{ MPa} \), co znacznie przekracza normę. Odpowiedź 12 mm2, przy obliczeniach, jeszcze bardziej naruszałaby tę normę, prowadząc do katastrofalnych skutków podczas użytkowania. W praktyce, inżynierowie muszą zwracać uwagę na błędne interpretacje danych dotyczących materiałów i ich maksymalnych dopuszczalnych obciążeń. Typowymi błędami myślowymi mogą być brak uwzględnienia poprawnych jednostek czy pominięcie w procesie obliczeniowym odpowiednich współczynników bezpieczeństwa. Dobrą praktyką jest zawsze konsultowanie się z normami krajowymi i międzynarodowymi oraz korzystanie z programów inżynierskich do symulacji obciążeń, co ułatwia właściwe dobieranie parametrów projektowych.

Pytanie 22

Aby prawidłowo podzielić obwód przedmiotu obrabianego na frezarce, konieczne jest użycie

A. imadła obrotowego

B. podzielnicy uniwersalnej

C. tarczy czteroszczękowej

D. trzpienia frezarskiego

Podzielnica uniwersalna jest narzędziem, które umożliwia precyzyjny podział obwodu przedmiotu obrabianego na frezarce. Jej konstrukcja pozwala na ustawienie kąta oraz podziałów w sposób, który zapewnia dokładność i powtarzalność obrabianych kształtów. Użycie podzielnicy jest szczególnie istotne w przypadku frezowania elementów wymagających równomiernego rozłożenia otworów lub rowków, co jest niezbędne w wielu zastosowaniach przemysłowych, takich jak produkcja detali maszynowych. Przykładowo, w obróbce detali, które mają być montowane w zestawach, dokładność podziału jest kluczowa dla zapewnienia kompatybilności i poprawności działania finalnych produktów. Wykorzystanie podzielnicy uniwersalnej pozwala na uzyskanie wysokiej precyzji, co jest zgodne z najlepszymi praktykami w dziedzinie obróbki skrawaniem. Z tego powodu, znajomość obsługi tego narzędzia jest fundamentalna dla każdego operatora frezarki, a umiejętność jej zastosowania w praktyce znacząco podnosi jakość wykonania elementów.

Pytanie 23

Dolny wymiar graniczny dla przedstawionego zapisu wynosi

10 ±0,3

A. 10,6 mm

B. 10,3 mm

C. 9,7 mm

D. 9,3 mm

Poprawna odpowiedź to 9,7 mm, co wynika z definicji dolnego wymiaru granicznego. Jest to wartość, poniżej której element nie spełnia wymagań jakościowych. W przedmiotowym przypadku nominalny wymiar wynosi 10 mm, a zastosowana tolerancja wynosi 0,3 mm. Dlatego dolny wymiar graniczny obliczamy jako 10 mm - 0,3 mm, co daje 9,7 mm. W praktyce znajomość dolnych wymiarów granicznych jest niezwykle istotna w procesach produkcyjnych i kontrolnych, gdyż zbyt mały wymiar może prowadzić do defektów w gotowych produktach. W branży inżynieryjnej i produkcyjnej, stosowanie tolerancji i wymiarów granicznych jest kluczowe dla zapewnienia kompatybilności elementów oraz ich prawidłowego funkcjonowania. Profesjonaliści często korzystają z norm takich jak ISO 286, które szczegółowo opisują zasady dotyczące wymiarów i tolerancji, co pozwala na standaryzację procesów wytwórczych i kontrolnych.

Pytanie 24

Proces obróbki skrawaniem, w którym narzędzie obraca się, a obrabiany element porusza się w linii prostej, określa się mianem

A. toczeniem

B. frezowaniem

C. struganiem

D. wierceniem

Struganie, wiercenie oraz toczenie to inne procesy obróbcze, które różnią się zasadniczo od frezowania. Struganie polega na użyciu narzędzia skrawającego, które porusza się wzdłuż nieruchomego obrabianego przedmiotu, a ruch narzędzia najczęściej odbywa się w kierunku prostoliniowym. Struganie stosuje się do obróbki płaskich powierzchni i krawędzi, jednak nie jest to proces, w którym narzędzie wykonuje ruch obrotowy, co czyni je odmiennym od frezowania. Wiercenie z kolei jest procesem, w którym narzędzie, najczęściej w postaci wiertła, wykonuje ruch obrotowy, ale obrabiany materiał pozostaje w miejscu, co prowadzi do powstawania otworów w materiałach. W tym przypadku zatem również nie zachodzi ruch prostoliniowy przedmiotu. Toczenie, jak w przypadku wiercenia, polega na wykonywaniu ruchu obrotowego, ale dotyczy cylindrycznych powierzchni, gdzie obrabiany element obraca się, a narzędzie porusza się wzdłuż jego osi. Wszystkie te procesy, mimo że są istotne w obróbce skrawaniem, nie odpowiadają definicji frezowania. Wybór niewłaściwego procesu obróbczego często wynika z błędnego zrozumienia zasady działania narzędzi skrawających oraz ich zastosowania w praktyce inżynieryjnej, co może prowadzić do nieefektywności w produkcji oraz problemów z jakością obrobionych części.

Pytanie 25

Rysunek przedstawia połączenie

A. lutowane.

B. kielichowe.

C. spawane.

D. kołnierzowe.

Odpowiedź kołnierzowe jest prawidłowa, ponieważ na przedstawionym rysunku widać połączenie rur wykonane za pomocą kołnierzy. Kołnierze są powszechnie stosowane w różnych instalacjach przemysłowych, ponieważ umożliwiają łatwe demontowanie i montowanie połączeń. W praktyce, połączenia kołnierzowe zapewniają szczelność i odporność na ciśnienie, co jest kluczowe w systemach, gdzie transportowane są ciecze czy gazy. Standardowe normy, takie jak ANSI/ASME, definiują różne klasy kołnierzy, co pozwala na dobór odpowiedniego rozwiązania w zależności od wymagań ciśnieniowych i temperaturowych. Warto również dodać, że połączenia kołnierzowe są często stosowane w instalacjach wodociągowych, rurociągach przemysłowych oraz systemach HVAC, co czyni je niezwykle uniwersalnym rozwiązaniem.

Pytanie 26

Po zakończeniu zadania pracownik nie ma obowiązku

A. dezaktywować maszynę/urządzenie przy pomocy głównego wyłącznika

B. utrzymać porządek w miejscu pracy, z narzędziami i sprzętem ochronnym

C. informować przełożonego o zakończeniu pracy

D. odkładać obrabiane oraz gotowe elementy w wyznaczone miejsce

Odmowa dopełnienia obowiązków związanych z zakończeniem pracy, takich jak odkładanie obrabianych i gotowych części na wyznaczone miejsce, wyłączanie maszyn czy porządkowanie stanowiska pracy, może prowadzić do poważnych konsekwencji. W kontekście pierwszej odpowiedzi, brak odkładania elementów w odpowiednie miejsca zagraża organizacji pracy oraz zwiększa ryzyko wypadków. Nieułożenie części w wyznaczonym miejscu może prowadzić do ich uszkodzeń oraz utrudniać pracę kolegom. Wyłączanie maszyny/urządzenia wyłącznikiem głównym to kluczowy krok w procesie bezpieczeństwa, który zapobiega przypadkowemu uruchomieniu maszyn po zakończeniu pracy. Niedopilnowanie tego obowiązku może z kolei stwarzać zagrożenie dla innych pracowników, którzy mogą nie być świadomi, że maszyna jest włączona. Również nieuporządkowanie stanowiska pracy, narzędzi i sprzętu ochronnego jest niezgodne z najlepszymi praktykami BHP, które nakładają na pracowników obowiązek utrzymania czystości i porządku w miejscu pracy. Tego rodzaju zaniedbania mogą prowadzić do wypadków, urazów lub nawet poważniejszych incydentów. Stąd ważne jest, aby każdy pracownik rozumiał znaczenie swojego wkładu w zapewnienie bezpiecznego i efektywnego środowiska pracy.

Pytanie 27

Jakie z podanych czynności nie są częścią przeglądu technicznego?

A. Wymiana całych zespołów, które uległy zużyciu

B. Weryfikacja i ustalenie stopnia zużycia części

C. Regulacja zespołów i mechanizmów

D. Kontrola układu smarowania

Wymiana całych zespołów, które uległy zużyciu, nie wchodzi w zakres przeglądu technicznego, ponieważ przegląd ma na celu ocenę stanu technicznego pojazdu oraz zapewnienie jego bezpieczeństwa i zgodności z przepisami. W ramach przeglądu technicznego przeprowadza się ocenę i pomiar elementów roboczych oraz ich parametry, ale nie dokonuje się wymiany komponentów. Przykładowo, podczas przeglądu technicznego można ocenić, czy układ hamulcowy działa prawidłowo, ale wymiana zużytych tarcz hamulcowych odbywa się w ramach serwisu lub naprawy, a nie samego przeglądu. Zgodnie z normami branżowymi, przegląd techniczny powinien skupić się na diagnostyce, a nie na naprawach czy wymianach, które są zarezerwowane dla interwencji serwisowych. Właściwe podejście do przeglądów technicznych pomaga w utrzymaniu bezpieczeństwa na drodze oraz wydłuża żywotność pojazdów, ponieważ umożliwia wcześniejsze wykrywanie problemów.

Pytanie 28

Polipropylen należy do kategorii tworzyw sztucznych

A. termoplastycznych

B. termoutwardzalnych

C. chemoplastycznych

D. chemoutwardzalnych

Wybór odpowiedzi nieprawidłowych może wynikać z niepełnego zrozumienia podziału tworzyw sztucznych. Chemoplastyczne i chemoutwardzalne to terminy, które mogą wprowadzać w błąd. Chemoplastyczne odnoszą się do materiałów, które można przetwarzać w formie plastycznej, jednak nie są to typowe materiały termoplastyczne. Z kolei chemoutwardzalne (takie jak żywice epoksydowe) to materiały, które po utwardzeniu nie mogą być ponownie przetopione, co jest ich kluczową cechą różniącą je od termoplastów. W kontekście polipropylenu jego właściwości fizykochemiczne są ściśle związane z jego zdolnością do bycia termoplastem, co pozwala na łatwe przetwarzanie i formowanie. Wiele osób myli te pojęcia z powodu podobnych zastosowań w przemyśle, jednak zrozumienie fundamentalnych różnic jest kluczowe. Wybór niewłaściwej klasy tworzyw może prowadzić do wad w produktach finalnych, takich jak kruchość, nieadekwatna trwałość czy trudności w recyklingu. W przemyśle produkcyjnym kluczowe jest przestrzeganie norm i standardów, takich jak ISO 11469, które definiują klasyfikację i oznakowanie tworzyw sztucznych, co umożliwia prawidłowy dobór materiałów do konkretnego zastosowania.

Pytanie 29

Na podstawie danych przedstawionych w tabeli, można stwierdzić, że koło zębate ma uzębienie

Liczba zębów		Z	39
Moduł normalny		mn	5,5
Zarys odniesienia	Kąt zarysu	α	20°
Zarys odniesienia	Luz wierzchołkowy	C	0,25
Kąt pochylenia linii zębów		β	0°
Kierunek pochylenia linii zębów		-	-
Współczynnik przesunięcia zarysu		X	0,13
Dokładność wykonania		-	9
Długość normalna przez 5 zębów		W
Średnica podziałowa		d	214,5
Wysokość zęba		h	6
Koła współpracujące	Numer rysunku	W
Koła współpracujące	Liczba zębów	Z	18
Odległość osi		aw	160

A. daszkowe.

B. proste.

C. skośne.

D. śrubowe.

Odpowiedź 'proste' jest prawidłowa, ponieważ uzębienie prostego koła zębatego charakteryzuje się tym, że zęby są ustawione równolegle do osi obrotu. W przypadku, gdy kąt pochylenia linii zębów (β) wynosi 0°, jest to jednoznaczny wskaźnik, że mamy do czynienia z uzębieniem prostym. Koła zębate o takim uzębieniu są najczęściej stosowane w mechanizmach przekładniowych, gdzie wymagana jest prostota konstrukcji oraz efektywność przenoszenia momentu obrotowego. Przykłady zastosowania obejmują napędy w silnikach elektrycznych oraz różnego rodzaju maszyny przemysłowe, gdzie przekładnia zębata działa w sposób ciągły. Zgodnie z normami ISO 6336, uzębienie proste jest preferowaną formą w przypadku, gdy nie występują znaczne przeciążenia. Ponadto, prostota konstrukcji takich kół zębatych zapewnia łatwiejszą produkcję i niższe koszty eksploatacji, co czyni je standardem w branży inżynieryjnej.

Pytanie 30

Połączenie gwintowe przedstawione na rysunku zostało zabezpieczone za pomocą

A. podkładki odginanej.

B. nakładki.

C. zawleczki.

D. wkrętu dociskowego.

Odpowiedzi takie jak podkładki odginane, zawleczki czy wkręty dociskowe mogą wydawać się na pierwszy rzut oka uzasadnione, jednak są one nieodpowiednie dla opisanego połączenia gwintowego. Podkładki odginane, choć popularne w wielu zastosowaniach, nie są w stanie zapewnić odpowiedniego zabezpieczenia przed samoczynnym odkręcaniem się śrub. Ich rola ogranicza się głównie do rozłożenia siły działania wkrętu, co nie jest wystarczające w sytuacjach, gdzie występują dynamiczne obciążenia. Z kolei zawleczki, które mają na celu zabezpieczenie elementów przed przypadkowym wysunięciem, nie są stosowane w połączeniach gwintowych, gdzie istotne jest precyzyjne dociśnięcie elementów. Wkręty dociskowe mogą być używane w sytuacjach, gdzie niezbędne jest stałe mocowanie, ale ich zastosowanie w kontekście zabezpieczenia gwintu jest niewłaściwe. Typowe błędy myślowe prowadzące do takich wyborów mogą wynikać z niepełnego zrozumienia funkcji poszczególnych elementów złącznych oraz ich zastosowania w praktyce inżynieryjnej. Aby skutecznie zabezpieczyć połączenie gwintowe, istotne jest zrozumienie roli, jaką pełnią różne elementy złączne oraz dobór odpowiednich metod zabezpieczeń, które są zgodne z normami i dobrymi praktykami inżynieryjnymi.

Pytanie 31

Jaką ilość ciepła przekształcono w silniku o mocy 15 kW w ciągu 1 minuty na pracę użyteczną (straty pomijając)?

A. 15 kJ

B. 150 kJ

C. 900 kJ

D. 90 kJ

Wybór niepoprawnej odpowiedzi może wynikać z nieprawidłowego zrozumienia pojęcia mocy oraz związku między mocą, pracą a czasem. Niektóre odpowiedzi, takie jak 90 kJ czy 15 kJ, mogą sugerować zbyt niską wartość energii. Przykładowo, 90 kJ oznaczałoby, że silnik pracowałby z mocą znacznie poniżej 1 kW przez całą minutę, co jest niezgodne z podanymi parametrami. Możliwe, że taka odpowiedź wynika z błędnych kalkulacji lub mylnych założeń dotyczących jednostek energii. Z kolei odpowiedź 150 kJ także nie oddaje rzeczywistego potencjału silnika, ponieważ 15 kW oznacza, że silnik jest w stanie wytworzyć znacznie więcej energii w ciągu minuty. W przypadku silników, ważne jest zrozumienie, że moc jest miarą zdolności do wykonywania pracy w określonym czasie i że energia produkowana przez silnik w tym okresie jest znacznie większa, jeśli weźmiemy pod uwagę podaną moc. To typowe błędy myślowe, które prowadzą do niewłaściwych decyzji w projektowaniu procesów inżynieryjnych. Aby uniknąć nieporozumień, warto przyjrzeć się podstawowym definicjom oraz praktycznym aplikacjom mocy i energii, a także zwrócić uwagę na jednostki miary, które są kluczowe w analizie wydajności urządzeń mechanicznych. Zrozumienie tych zasad jest niezbędne dla prawidłowego obliczania wydajności i projektowania efektywnych systemów energetycznych.

Pytanie 32

Który klucz należy zastosować do połączenia za pomocą śruby przedstawionej na rysunku?

A. Hakowy.

B. Oczkowy.

C. Imbusowy.

D. Nasadowy.

Odpowiedź 'imbusowy' jest poprawna, ponieważ klucz imbusowy jest specjalnie zaprojektowany do pracy z śrubami z łbem sześciokątnym wewnętrznym, jak ta przedstawiona na zdjęciu. Klucz ten, ze swoim sześciokątnym przekrojem, idealnie pasuje do wnętrza łba śruby, co umożliwia efektywne przenoszenie momentu obrotowego. Dzięki temu, użycie klucza imbusowego pozwala na precyzyjne dokręcanie lub odkręcanie śruby bez ryzyka uszkodzenia jej struktury. W praktyce klucze imbusowe są szeroko stosowane w różnych dziedzinach, od mechaniki po budownictwo. Standardy branżowe, takie jak ISO 2936, definiują wymiary i tolerancje dla kluczy imbusowych, co zapewnia ich uniwersalne zastosowanie w przemyśle. Klucze imbusowe są dostępne w różnych rozmiarach, co pozwala na dostosowanie ich do konkretnych zastosowań. Warto zaznaczyć, że zastosowanie klucza o niewłaściwym rozmiarze może prowadzić do uszkodzenia śruby lub klucza, dlatego zawsze należy dobierać odpowiedni klucz do konkretnego zadania.

Pytanie 33

Aby wykonać otwór jak na przedstawionym rysunku, to sworzeń należy zamocować

A. w uchwycie trójszczękowym.

B. w imadle ślusarskim.

C. bezpośrednio na stole wiertarki.

D. w imadle maszynowym z pryzmą.

Mocowanie sworznia w uchwycie trójszczękowym, na stole wiertarki czy w imadle ślusarskim ma swoje ograniczenia, które mogą naprawdę wpłynąć na jakość otworu. Uchwyty trójszczękowe, mimo że są popularne, mogą być problematyczne przy cylindrycznych elementach, jak sworzeń. Ich budowa często powoduje niestabilność detalu, co prowadzi do niedokładnego wiercenia, a czasem nawet uszkodzenia elementu. Jak się mocuje to bezpośrednio na stole wiertarki, to czasem brakuje wsparcia dla detalu, co powoduje wibracje i niechciane ruchy. To znacznie zmniejsza precyzję i zwiększa ryzyko zniszczenia wiertła. Z kolei imadło ślusarskie, zwykle używane do prostych zadań, naprawdę nie nadaje się do obróbki cylindrycznych detali. Jego konstrukcja nie gwarantuje odpowiedniego ułożenia i pryzmowania, co w efekcie może doprowadzić do deformacji detalu. W branży takie podejście do mocowania nie jest zgodne z najlepszymi praktykami, które sugerują używanie narzędzi zapewniających maksymalną stabilność i dokładność, co jest naprawdę ważne w produkcji i inżynierii.

Pytanie 34

Łożysko kulkowe wzdłużne przedstawia zdjęcie oznaczone literą

A. A.

B. C.

C. B.

D. D.

Wybór odpowiedzi A, C lub D wskazuje na nieporozumienie dotyczące budowy i funkcji łożysk kulkowych wzdłużnych. Łożyska te mają specyficzną konstrukcję, która jest niezbędna do skutecznego przenoszenia obciążeń wzdłużnych. Odpowiedzi te mogą sugerować, że ułożenie kulek nie ma kluczowego znaczenia dla działania łożysk, co jest fundamentalnym błędem. W przypadku łożysk kulkowych wzdłużnych, kulki są umieszczone pomiędzy dwoma bieżniami, co zapewnia ich prawidłowe funkcjonowanie w zakresie przenoszenia sił. Odpowiedzi A, C i D prawdopodobnie wynikają z niepełnego zrozumienia zasad fizyki związanych z łożyskami, które działają na zasadzie redukcji tarcia i przenoszenia obciążeń. Ważne jest, aby pamiętać, że nieprawidłowy wybór łożyska może prowadzić do awarii mechanizmów, co z kolei wiąże się z wysokimi kosztami napraw oraz przestojami w produkcji. Standardy, takie jak ISO 76, podkreślają znaczenie odpowiedniego doboru łożysk w zależności od aplikacji, co powinno być zawsze brane pod uwagę przez projektantów i inżynierów. Analizowanie budowy i działania łożysk kulkowych wzdłużnych powinno być integralną częścią edukacji technicznej, aby uniknąć typowych błędów projektowych.

Pytanie 35

Aby osiągnąć wysoką precyzję wymiarów, kształtu oraz gładkość powierzchni wykonanego otworu, należy zastosować operację

A. pogłębiania

B. nawiercania

C. rozwiercania

D. wiercenia

Rozwiercanie jest operacją technologiczną, która ma na celu osiągnięcie wysokiej dokładności wymiarów oraz kształtu otworów, a także zapewnienie gładkości ich powierzchni. Proces ten polega na użyciu wiertła o większej średnicy, które jest prowadzone w już wywierconym otworze. Dzięki temu możliwe jest precyzyjne skorygowanie wymiarów otworu, co jest kluczowe, zwłaszcza w przypadku elementów wymagających wysokiej precyzji, jak na przykład części maszyn, które muszą współpracować ze sobą w precyzyjny sposób. W praktyce rozwiercanie stosuje się w przemyśle motoryzacyjnym, lotniczym oraz w produkcji precyzyjnych narzędzi. Zgodnie z normami ISO, rozwiercanie jest procesem zalecanym w sytuacjach, gdzie wymagana jest większa dokładność niż ta, którą można osiągnąć podczas wiercenia. Przykładowo, jeśli otwory mają być użyte do mocowania elementów, takich jak śruby, muszą spełniać ściśle określone tolerancje, co czyni rozwiercanie najlepszym rozwiązaniem w takich zastosowaniach.

Pytanie 36

Urządzenie pokazane na rysunku służy do

A. pomiaru szumu łożyska tocznego.

B. oczyszczenia bieżni łożyska tocznego.

C. pomiaru bicia wzdłużnego i poprzecznego łożyska tocznego.

D. nagrzewania indukcyjnego pierścienia wewnętrznego w trakcie montażu łożyska tocznego.

Wybór niepoprawnej odpowiedzi często wynika z mylnych przekonań dotyczących funkcji i zastosowania nagrzewnic indukcyjnych. Odpowiedzi sugerujące, że urządzenie służy do oczyszczania bieżni łożyska tocznego, pomiaru bicia czy pomiaru szumu, są wynikiem nieporozumienia dotyczącego podstawowych funkcji łożysk i procesów, w jakich są one używane. Oczyszczanie bieżni łożyska tocznego ma na celu usunięcie zanieczyszczeń, co jest ważnym, ale całkowicie odmiennym procesem, który nie wymaga nagrzewania. Z kolei pomiar bicia wzdłużnego i poprzecznego łożysk tocznych odnosi się do oceny precyzji ich osadzenia i nie jest związany z samym procesem montażu. Jest to proces diagnostyczny, który nie ma związku z generowaniem ciepła. Również pomiar szumu łożyska zajmuje się weryfikacją stanu technicznego łożysk, co jest procesem kontrolnym, a nie montażowym. Kluczową koncepcją, która może prowadzić do błędnych odpowiedzi, jest mylenie funkcji narzędzi stosowanych w inżynierii. Zrozumienie, jak i kiedy stosować konkretne urządzenia, jest niezbędne dla osiągnięcia efektywności operacyjnej oraz zgodności z najlepszymi praktykami w branży inżynieryjnej.

Pytanie 37

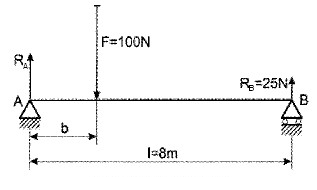

Układ sił jest w równowadze, jeżeli odległość b (patrz rysunek), wynosi

A. 1 m

B. 3 m

C. 4 m

D. 2 m

Odpowiedź 2 m jest poprawna, ponieważ zapewnia równowagę układu sił. Aby lepiej zrozumieć, jak to działa, przyjrzyjmy się momentowi siły. Moment siły, nazywany również momentem obrotowym, jest iloczynem siły i odległości od punktu obrotu. W tym przypadku mamy siłę 25 N działającą na ramieniu 8 m, co daje moment równy 200 Nm. Aby układ był w równowadze, moment wywołany przez siłę 100 N musi być równy 200 Nm. Dzieląc 200 Nm przez 100 N, otrzymujemy 2 m, co oznacza, że ramie b musi mieć długość 2 m. W praktyce, zasada ta jest kluczowa w inżynierii, gdzie obliczenia momentów sił są niezbędne w projektowaniu konstrukcji stropowych, dźwigów, a także w mechanice klasycznej, gdzie balans sił jest fundamentalnym zagadnieniem. Zrozumienie momentów sił pozwala inżynierom na tworzenie stabilnych i funkcjonalnych struktur, które wytrzymują obciążenia w bezpieczny sposób.

Pytanie 38

Dobierz wymiary wpustu do montażu koła pasowego na wale o średnicy Ø40.

Wymiary wpustów pryzmatycznych
Średnica [mm]		Wpust [mm]		Długość wpustu (l) [mm]
powyżej	do	b	h	od	do
38	44	12	8	28	140
44	50	14	9	36	160
50	58	16	10	45	180
58	65	18	11	50	200

A. 16 x 10 x 60

B. 12 x 8 x 60

C. 18 x 11 x 60

D. 14 x 9 x 60

Wybór odpowiedzi "12 x 8 x 60" jest poprawny, ponieważ odpowiada ustalonym normom dla wpustów do montażu koła pasowego na wale o średnicy Ø40 mm. Wymiary wpustu są kluczowe dla zapewnienia odpowiedniej współpracy między kołem pasowym a wałem. Zgodnie z obowiązującymi normami, szerokość wpustu powinna wynosić 12 mm, a wysokość 8 mm. Długość 60 mm mieści się w dopuszczalnym zakresie od 28 mm do 140 mm, co czyni ten wariant idealnym do tego zastosowania. W praktyce, odpowiedni dobór wymiarów wpustu wpływa na efektywność przenoszenia momentu obrotowego, zmniejsza ryzyko wystąpienia luzów oraz przedłuża żywotność komponentów. W przypadku zastosowań przemysłowych, gdzie precyzja ma kluczowe znaczenie, zastosowanie właściwych wymiarów jest niezbędne dla utrzymania prawidłowego działania maszyn. Prawidłowe dopasowanie wpustu zapobiega również usterkom, które mogą wynikać z niewłaściwego montażu, takich jak wibracje czy nadmierne zużycie elementów.

Pytanie 39

Na rysunku przedstawiono

A. wiertarko-frezarkę.

B. dłutownicę Maaga.

C. frezarkę poziomą.

D. tokarkę karuzelową.

Wybór tokarki karuzelowej, dłutownicy Maaga czy wiertarko-frezarki jako odpowiedzi wskazuje na niepełne zrozumienie podstawowych różnic między typami maszyn obróbczych. Tokarka karuzelowa, z charakterystyczną dużą płytą obrotową, jest przeznaczona głównie do obróbki dużych, cylindrycznych przedmiotów, takich jak wały czy tuleje, a nie do frezowania detali. Dłutownica Maaga, z kolei, jest używana głównie w procesie obróbki kół zębatych i innych elementów wymagających precyzyjnego kształtowania, co znacząco różni się od funkcji frezarki poziomej. Wiertarko-frezarka, pomimo że może mieć pewne cechy frezarskie, zazwyczaj charakteryzuje się pionowym układem wrzeciona, co ogranicza jej możliwości w kontekście obróbki poziomej. Błędem jest również zakładanie, że te maszyny mogą być używane zamiennie, co mogłoby prowadzić do nieefektywności w procesach produkcyjnych. Każdy z tych typów maszyn ma swoją specyfikę i zastosowanie, które są kluczowe dla osiągnięcia oczekiwanych rezultatów w obróbce. Rozumienie różnic pomiędzy nimi jest niezbędne dla efektywnego doboru maszyn do konkretnych zadań obróbczych.

Pytanie 40

Sprawdzanie bicia promieniowego po zmontowaniu kół zębatych wykonuje się przy użyciu czujnika zegarowego na średnicy

A. podziałowej kół

B. podstaw

C. koła zasadniczego

D. wierzchołkowej

Wybór średnicy wierzchołkowej lub podstaw jest mylny z perspektywy oceny montażu kół zębatych. Średnica wierzchołkowa odnosi się do zewnętrznej średnicy koła, podczas gdy średnica podstaw jest stosunkowo mało użyteczna w kontekście oceny bicia promieniowego, gdyż nie uwzględnia rzeczywistego współdziałania zębatych elementów. Bicie promieniowe powinno być mierzone w miejscu, które odzwierciedla rzeczywiste warunki pracy zestawu zębatego. Średnica podstawowa z kolei jest teoretyczną średnicą, na której zęby zaczynają współpracować, ale nie oddaje rzeczywistego stanu rzeczy. Koło zasadnicze również nie reprezentuje odpowiedniego punktu do oceny, ponieważ nie jest bezpośrednio związane z parametrami operacyjnymi kół zębatych. Typowym błędem w takim przypadku jest brak zrozumienia, że precyzyjne pomiary dotyczące podziałowej średnicy są kluczowe dla zapewnienia optymalnego działania całego układu napędowego. Na przykład, wiele osób może zakładać, że pomiar na średnicy wierzchołkowej wystarczy, ale to prowadzi do nieprawidłowych wniosków dotyczących stanu koła zębatego i jego geometrii, co może skutkować problemami w pracy maszyn i urządzeń.
