Pytanie 1

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

A. łożyskach kulkowych

B. hamulcach tarczowych

C. łożyskach ślizgowych

D. zaworach kulowych

Zasada smarowania hydrostatycznego w łożyskach ślizgowych polega na rozdzieleniu współpracujących powierzchni za pomocą cienkiej warstwy oleju, która tworzy klin smarny. Ten proces jest kluczowy dla minimalizacji tarcia oraz zużycia elementów. W łożyskach ślizgowych, podczas pracy, dochodzi do wytworzenia ciśnienia w oleju, co umożliwia uniesienie elementu ruchomego i zredukowanie kontaktu metal-metal. Przykłady zastosowania obejmują maszyny przemysłowe, takie jak tokarki czy frezarki, gdzie precyzyjne ruchy są kluczowe. Dobre praktyki w projektowaniu takich łożysk uwzględniają odpowiednie dobranie materiałów, które nie tylko zmniejszają tarcie, ale także zwiększają trwałość. Stosowanie smarowania hydrostatycznego pozwala na wydłużenie okresów między konserwacjami oraz zwiększenie efektywności energetycznej urządzeń, co jest zgodne z normami ISO 281 dotyczącymi trwałości łożysk.

Pytanie 2

Aby odkręcić śrubę z sześciokątnym gniazdem, konieczne jest zastosowanie klucza

A. imbusowego

B. nasadowego

C. płaskiego

D. nasadowego

Wybór odpowiedzi dotyczących klucza nasadowego lub płaskiego jest nieprawidłowy, a ich zastosowanie w kontekście wykręcania śruby z gniazdem sześciokątnym jest niewłaściwe. Klucz nasadowy, mimo że jest popularnym narzędziem do pracy z różnymi rodzajami śrub, jest skonstruowany głównie do pracy z gniazdami prostokątnymi lub sześciokątnymi zewnętrznie, a nie wewnętrznie jak w przypadku gniazd sześciokątnych. Użycie klucza nasadowego w tym przypadku może prowadzić do uszkodzenia gniazda, ponieważ nie zapewnia on płynnego dopasowania do kształtu sześciokątnego. Klucz płaski z kolei, choć również użyteczny w wielu zastosowaniach, jest przeznaczony do pracy z zewnętrznymi krawędziami śrub, a nie do gniazd wewnętrznych. Użycie klucza płaskiego w przypadku śrub sześciokątnych jest mało efektywne, ponieważ nie zapewnia odpowiedniego chwytu, co może skutkować poślizgiem i uszkodzeniem zarówno klucza, jak i samej śruby. Typowym błędem myślowym jest założenie, że klucze nasadowe i płaskie mogą zastąpić klucz imbusowy w każdym zastosowaniu, co nie znajduje uzasadnienia w praktyce inżynieryjnej i może prowadzić do niepożądanych sytuacji podczas pracy. Dlatego ważne jest, aby dobierać narzędzia zgodnie z ich przeznaczeniem, co jest kluczowe dla bezpieczeństwa i efektywności pracy.

Pytanie 3

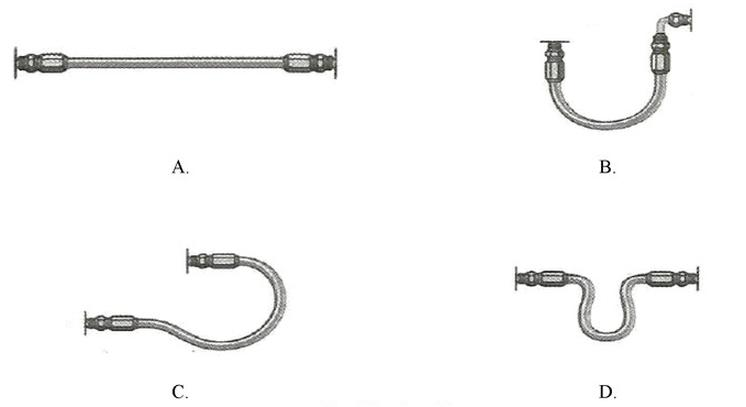

Na którym rysunku przedstawiono prawidłowe ułożenie przewodów hydraulicznych?

A. B.

B. D.

C. C.

D. A.

Rysunek B pokazuje, jak powinny być ułożone przewody hydrauliczne. To ważne, bo dzięki temu wszystko działa dłużej i sprawniej. Dobrze ułożone przewody to mniejsza szansa na problemy, a w razie awarii łatwiej je wymienić. Z mojego doświadczenia, jeżeli przewody są zbyt skręcone czy napięte, mogą się uszkodzić, a to zdecydowanie nie jest coś, co chcielibyśmy mieć na głowie. W systemach przemysłowych duża rola leży w poprawnym ułożeniu – to zmniejsza ryzyko awarii, co z kolei wpływa na bezpieczeństwo i pozwala zaoszczędzić pieniądze na naprawy. Ważne, żeby też myśleć o tym, by przewody były zabezpieczone przed różnymi szkodliwymi czynnikami, jak temperatura czy chemikalia. Rysunek B naprawdę dobrze ilustruje, jak powinno to wyglądać, bo nie tylko jest estetyczny, ale i funkcjonalny, co w hydraulice ma kluczowe znaczenie.

Pytanie 4

Na rysunku przedstawiono przekładnię o zębach

A. łukowych.

B. śrubowych.

C. daszkowych.

D. prostych.

Odpowiedzi "proste", "daszkowe" i "śrubowe" są niepoprawne z kilku powodów. Zęby proste charakteryzują się bezpośrednim, liniowym kształtem, co prowadzi do większego hałasu i drgań w trakcie pracy, a także do szybszego zużycia. Przekładnie zębate o zębach prostych nie są zdolne do przenoszenia dużych obciążeń bez generowania niepożądanych efektów, co czyni je mniej odpowiednimi dla zastosowań wymagających precyzji. Z kolei zęby daszkowe, mimo że są atrakcyjne ze względu na swój kształt, nie spełniają wymagań dotyczących cichej pracy i efektywnego przenoszenia obciążeń, co ogranicza ich zastosowanie. Zęby śrubowe, używane głównie w przekładniach śrubowych, są projektowane z myślą o specyficznych zastosowaniach, takich jak podnoszenie ciężarów czy mechanizmy zamykające. W praktyce, błędne zrozumienie konstrukcji zębów prowadzi do wyboru niewłaściwych komponentów w projektach inżynieryjnych, co może skutkować niższą efektywnością i wyższymi kosztami eksploatacyjnymi. Właściwe podejście do wyboru przekładni o odpowiednich zębach jest kluczowe dla zapewnienia niezawodności i długowieczności systemu mechanicznego.

Pytanie 5

Prąd jałowy transformatora wynosi około 10% prądu znamionowego. Aby precyzyjnie zmierzyć prąd jałowy transformatora o parametrach S_N = 2300 VA, U_1N = 230 V, U_2N = 10 V, należy zastosować amperomierz prądu przemiennego o zakresie pomiarowym

A. 1,2 A

B. 3,6 A

C. 15,0 A

D. 0,6 A

Odpowiedź 1,2 A jest poprawna, ponieważ prąd jałowy transformatora związany jest z jego mocą znamionową. W przypadku transformatora o mocy S_N = 2300 VA, prąd znamionowy można obliczyć, korzystając ze wzoru: I_N = S_N / U_1N, co daje I_N = 2300 VA / 230 V = 10 A. Prąd jałowy wynosi około 10% wartości prądu znamionowego, co w tym przypadku daje I_0 = 0,1 * 10 A = 1 A. Aby dokładnie zmierzyć prąd jałowy, należy wziąć pod uwagę, że amperomierz powinien mieć zakres pomiarowy, który pozwoli na uchwycenie tej wartości z odpowiednim marginesem. Wybór amperomierza o zakresie 1,2 A jest trafny, ponieważ zapewnia wystarczającą precyzję pomiaru oraz minimalizuje ryzyko uszkodzenia urządzenia. W praktyce, pomiar prądu jałowego jest kluczowy w diagnostyce i utrzymaniu transformatorów, ponieważ nadmierny prąd jałowy może wskazywać na problemy z izolacją lub innymi komponentami urządzenia.

Pytanie 6

Który element został oznaczony na rysunku symbolem literowym X?

A. Tłumik hałasu.

B. Sensor ciśnienia.

C. Korek uszczelniający.

D. Zawór bezpieczeństwa.

Odpowiedzi, które wskazują na inne elementy, takie jak sensor ciśnienia, korek uszczelniający czy zawór bezpieczeństwa, opierają się na niepełnym zrozumieniu funkcji i przeznaczenia tych komponentów. Sensor ciśnienia jest urządzeniem pomiarowym, które monitoruje ciśnienie w systemie i przesyła sygnał do jednostki sterującej. Jego działanie nie ma bezpośredniego związku z redukcją hałasu. Korek uszczelniający, z kolei, służy do zapobiegania wyciekom medium z układu, a jego rola w kontekście akustyki jest znikoma. W przypadku zaworu bezpieczeństwa, jego podstawowym zadaniem jest ochrona systemu przed nadmiernym ciśnieniem, co również nie ma związku z generowaniem hałasu. Wiele osób popełnia typowy błąd myślowy, zakładając, że każdy element układu ma wpływ na poziom hałasu, co jest nieprawdziwe. Tłumik hałasu jest specjalnie zaprojektowany do spełnienia tej funkcji, podczas gdy pozostałe elementy mają inne, specyficzne zadania. Zrozumienie różnic między tymi komponentami jest kluczowe dla prawidłowego projektowania i eksploatacji systemów, a brak tej wiedzy może prowadzić do błędnych decyzji inżynieryjnych.

Pytanie 7

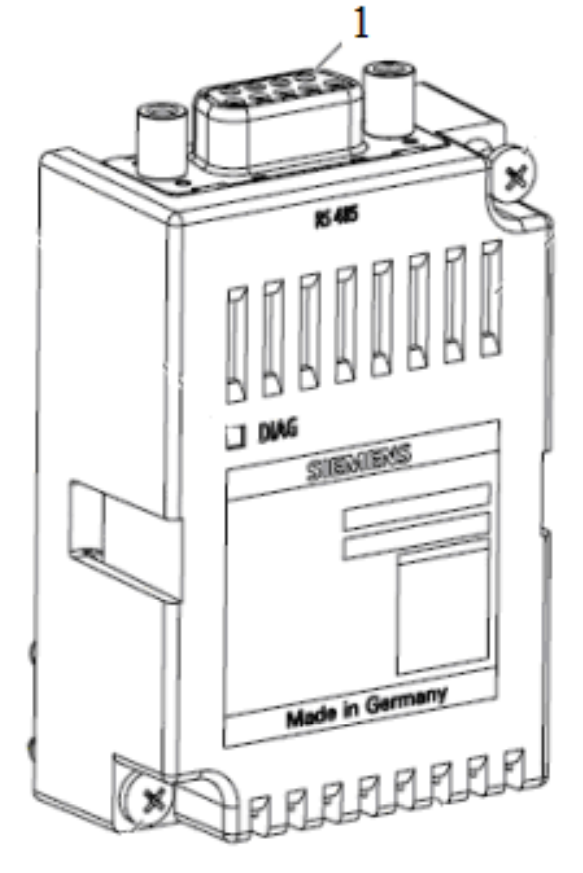

Cyfrą 1 oznaczono złącze

A. BNC

B. IEE-488

C. IEEE 1294

D. D-Sub DE-9

Odpowiedzi, które wskazują na inne typy złącz, nie uwzględniają kluczowych różnic w konstrukcji i zastosowaniach. Złącze IEEE-488, znane również jako GPIB (General Purpose Interface Bus), jest używane głównie w testowaniu i pomiarach laboratoryjnych, co czyni je specjalistycznym rozwiązaniem, a nie standardowym złączem komputerowym. Charakteryzuje się większą liczbą pinów oraz inną geometrią, co sprawia, że nie może być pomyłkowo zidentyfikowane jako D-Sub DE-9. Z kolei złącze BNC, które znajduje zastosowanie w telekomunikacji i systemach wideo, posiada okrągły kształt i nie jest zaprojektowane do komunikacji szeregowej, jak to ma miejsce w przypadku D-Sub DE-9. Złącze IEEE 1294 to standard dla portów równoległych, które również różni się znacząco od złącza D-Sub DE-9 zarówno pod względem liczby pinów, jak i przeznaczenia. Typowe błędy w myśleniu mogą wynikać z mylnego założenia, że złącza o podobnej funkcji muszą mieć podobny kształt, co nie jest prawdą. Każde złącze ma swoją unikalną specyfikę i zastosowanie, co jest kluczowe do ich prawidłowej identyfikacji.

Pytanie 8

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. symetryczny nieekranowany (tzw. skrętka nieekranowana)

B. symetryczny ekranowany (tzw. skrętka ekranowana)

C. koncentryczny

D. światłowodowy

Wybór innych typów kabli, jak kable symetryczne ekranowane czy koncentryczne, to nie najlepsze rozwiązanie, jeśli chodzi o przesył danych na długie dystansy i ochronę przed zakłóceniami. Kable symetryczne ekranowane mogą bronić sygnał przed zakłóceniami, ale nie są tak dobre jak światłowody na dłuższych trasach. Wynika to z tego, że w kablach miedzianych przesył opiera się na sygnałach elektrycznych, które są łatwo zakłócane. Kable koncentryczne, chociaż używa się ich w różnych aplikacjach, mają ograniczenia długości przesyłu i są bardziej narażone na zakłócenia. Z kolei kable symetryczne nieekranowane mogą działać lepiej w sprzyjających warunkach, ale w zgiełku elektromagnetycznym ich efektywność spada. Wybór złego kabla może prowadzić do problemów z komunikacją, większych opóźnień, a czasem nawet do całkowitej utraty sygnału. Zrozumienie tych różnic to kluczowa sprawa dla inżynierów, którzy tworzą systemy mechatroniczne, żeby wszystko działało jak należy.

Pytanie 9

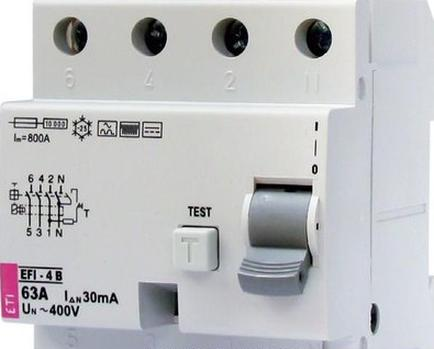

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

A. 400 V

B. 800 A

C. 30 mA

D. 63 A

Wybór odpowiedzi, która nie jest równoznaczna z wartością natężenia prądu znamionowego, może prowadzić do poważnych nieporozumień w kontekście bezpieczeństwa instalacji elektrycznych. Przykładowo, wartość 400 V odnosi się do napięcia znamionowego, które nie ma bezpośredniego związku z natężeniem prądu wyłącznika różnicowoprądowego. W praktyce napięcie i prąd są ze sobą powiązane, jednakże należy pamiętać, że wyłącznik różnicowoprądowy działa w oparciu o różnicę prądów w obwodzie, a nie wartości napięcia. Odpowiedź z wartością 30 mA dotyczy prądu różnicowego, który jest istotny w kontekście ochrony przed porażeniem prądem, ale nie jest to wartość prądu znamionowego toru głównego. Natomiast wybór 800 A to skrajna wartość, która w większości aplikacji domowych i typowych instalacji elektrycznych byłaby przesadzona, prowadząc do nieefektywności i potencjalnych problemów z ochroną. Typowym błędem jest mylenie tych pojęć, co prowadzi do niewłaściwego doboru urządzeń do instalacji. Właściwe zrozumienie i umiejętność odczytywania oznaczeń na wyłącznikach jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności elektryczności w danym obiekcie.

Pytanie 10

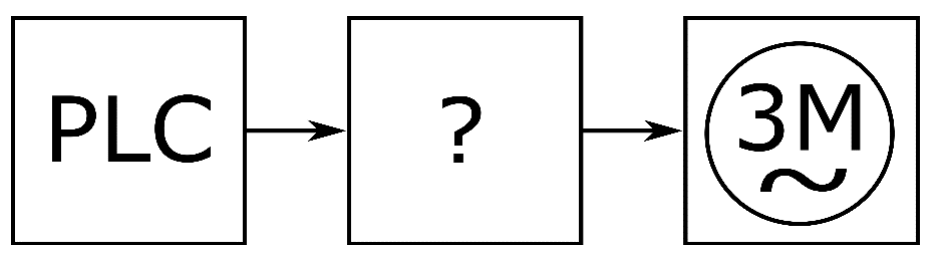

W przenośniku taśmowym zastosowano napęd mechatroniczny, którego schemat blokowy przedstawiono na rysunku. Który element umożliwiający programowe zmiany prędkości obrotowej silników napędowych oznaczono znakiem zapytania?

A. Przemiennik częstotliwości.

B. Prostownik sterowany.

C. Softstart.

D. Mostek typu H.

Wybór innych elementów, takich jak prostownik sterowany, mostek typu H lub softstart, wskazuje na pewne nieporozumienia dotyczące podstawowych zasad działania układów napędowych. Prostownik sterowany, mimo że jest istotnym komponentem w obwodach zasilających, służy do konwersji prądu przemiennego na prąd stały, co jest kluczowe w aplikacjach, gdzie wymagane jest zasilanie prądem stałym, ale nie ma on zdolności do regulacji prędkości obrotowej silników. Mostek typu H jest z kolei używany głównie do sterowania silnikami prądu stałego, umożliwiając zmianę kierunku obrotów, ale nie pozwala na płynne dostosowanie prędkości w oparciu o zmiany częstotliwości. Softstart, jako urządzenie łagodnego rozruchu, ma na celu ograniczenie szczytowego obciążenia prądu przy uruchamianiu silnika, jednak jego funkcjonalność nie obejmuje programowej zmiany prędkości w trakcie pracy. W kontekście zastosowań przemysłowych, wybór niewłaściwego komponentu do regulacji prędkości może prowadzić do nieoptymalnego działania systemu, zwiększonego zużycia energii oraz potencjalnych uszkodzeń sprzętu. Zrozumienie, jakie urządzenie jest odpowiednie w danym kontekście, jest kluczowe dla efektywności operacyjnej i żywotności systemu.

Pytanie 11

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

A. oddala się od linii punktu rosy

B. zbliża się do linii punktu rosy

C. nie zmienia się w stosunku do linii punktu rosy

D. nie zmienia się, pod warunkiem, że wilgotność absolutna jest stała

W przypadku wzrostu ciśnienia w zbiorniku sprężarki, odpowiedzi które sugerują, że stan pary wodnej w zgromadzonym powietrzu nie ulega zmianie lub oddala się od linii punktu rosy, opierają się na mylnych założeniach dotyczących zachowania wilgotności i ciśnienia. Po pierwsze, wilgotność względna, będąca stosunkiem aktualnego ciśnienia pary wodnej do ciśnienia pary nasyconej przy danej temperaturze, jest ściśle związana z ciśnieniem. Wzrost ciśnienia przy stałej temperaturze prowadzi do zwiększenia ciśnienia cząstkowego pary wodnej, co w efekcie zmienia dynamiczny balans pomiędzy stanem gazowym a stanem ciekłym w systemie. Odpowiedzi sugerujące, że wilgotność pozostaje bez zmian, ignorują fundamentalne zasady termodynamiki oraz charakterystykę zachowań gazów. Ponadto, odniesienia do „stałej wilgotności absolutnej” są nieprecyzyjne, ponieważ wilgotność absolutna jest miarą ilości pary wodnej w jednostce objętości powietrza, co nie wpływa na zmiany wynikające z wyższego ciśnienia. Typowe błędy w interpretacji tego zjawiska często są wynikiem braku zrozumienia pojęcia punktu rosy oraz wpływu ciśnienia na zachowanie pary wodnej w gazach. W praktyce inżynierskiej, zrozumienie tych zjawisk jest kluczowe, aby unikać problemów związanych z kondensacją, co może prowadzić do poważnych awarii w systemach sprężonego powietrza oraz innych procesów przemysłowych.

Pytanie 12

Którymi cyframi oznaczono moduły wejść i wyjść dyskretnych sterownika PLC?

A. Wejścia cyfrowe – 3, wyjścia cyfrowe – 4.

B. Wejścia cyfrowe – 1, wyjścia cyfrowe – 3.

C. Wejścia cyfrowe – 4, wyjścia cyfrowe – 2.

D. Wejścia cyfrowe – 2, wyjścia cyfrowe – 1.

Poprawna odpowiedź to wejścia cyfrowe – 4, wyjścia cyfrowe – 2. W kontekście sterowników PLC, liczba modułów wejść i wyjść jest kluczowym elementem określającym zdolności systemu automatyki. Oznaczenia cyfr 4 i 2 przypisane do modułów odzwierciedlają rzeczywiste konfiguracje w systemie. Moduł wejść cyfrowych oznaczony jako 'DC DIGITAL INPUTS' z cyfrą 4 wskazuje na możliwość przyjmowania czterech różnych sygnałów wejściowych, co jest istotne w kontekście zbierania danych z czujników czy przycisków. Z kolei moduł wyjść cyfrowych 'DIGITAL OUTPUTS' z cyfrą 2 oznacza, że system może kontrolować dwa urządzenia wyjściowe, co jest niezbędne w automatyzacji procesów, takich jak włączanie silników czy przekaźników. Znajomość liczby modułów pozwala na odpowiednie planowanie rozwoju systemu oraz możliwości jego rozbudowy. W zastosowaniach przemysłowych istotne jest, aby liczba wejść i wyjść była zgodna z wymaganiami aplikacji, co wpływa na efektywność i niezawodność całego układu sterowania.

Pytanie 13

Jakiego rodzaju cieczy hydraulicznej powinno się użyć w urządzeniu hydrauliczny, które może być narażone na kontakt z otwartym ogniem?

A. HFA - emulsja olejowo-wodna, mająca w składzie ponad 80 % wody

B. HT - ester syntetyczny, najlepiej ulegający biodegradacji

C. HTG - produkowana na bazie olejów roślinnych, rozpuszczalna w wodzie

D. HV - dla urządzeń funkcjonujących w zmiennych warunkach temperatury

Odpowiedź HFA, czyli emulsja olejowo-wodna, zawierająca ponad 80% wody, jest prawidłowa w kontekście pracy urządzeń hydraulicznych w warunkach zagrożenia pożarowego. Tego rodzaju ciecz hydrauliczna charakteryzuje się znacznie wyższą odpornością na wysokie temperatury i działanie ognia, co jest kluczowe w miejscach, gdzie istnieje ryzyko kontaktu z otwartym płomieniem. W przypadku wycieku emulsji olejowo-wodnej, woda działa jako czynnik chłodzący, minimalizując ryzyko pożaru. Tego rodzaju cieczy hydrauliczne są szeroko stosowane w przemyśle, gdzie praca z substancjami łatwopalnymi jest powszechna, jak na przykład w rafineriach, piecach przemysłowych czy zakładach chemicznych. Zgodnie z normami, takimi jak NFPA (National Fire Protection Association), stosowanie cieczy o obniżonej palności, takich jak HFA, jest zalecane w środowiskach o wysokim ryzyku pożaru. Dodatkowo, emulsje olejowo-wodne są często używane w zastosowaniach, gdzie wymagane jest smarowanie oraz chłodzenie, co czyni je wszechstronnym rozwiązaniem w hydraulice przemysłowej.

Pytanie 14

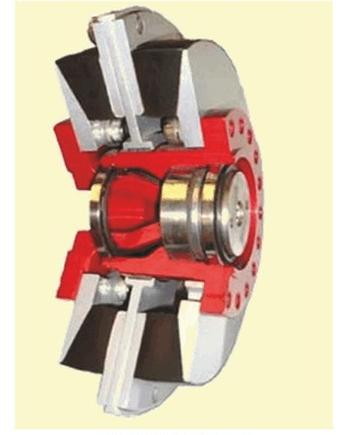

Na rysunku przedstawiono sprzęgło

A. przegubowe.

B. samonastawne.

C. podatne.

D. sztywne.

Wybór odpowiedzi dotyczącej sprzęgła sztywnego wskazuje na pewne nieporozumienia dotyczące charakterystyki sprzęgieł mechanicznych. Sprzęgło sztywne, w przeciwieństwie do sprzęgła podatnego, nie pozwala na kompensację odchyleń osiowych ani kątowych, co może prowadzić do szybkiego zużycia komponentów w przypadku niewłaściwego dopasowania wałów. Sprzęgła sztywne są stosowane głównie w sytuacjach, w których precyzyjne połączenie dwóch wałów jest niezbędne, np. w przekładniach o wysokiej wydajności. W przypadku odpowiedzi na sprzęgło samonastawne, również występuje nieporozumienie, ponieważ te urządzenia są zaprojektowane tak, aby automatycznie dostosowywać się do zmieniających się warunków pracy, co nie jest cechą sprzęgieł podatnych. W praktyce, koncepcja sprzęgła samonastawnego odnosi się do mechanizmów, które nie występują w omawianych rozwiązaniach. Z kolei sprzęgło przegubowe, które również jest powiązane z ruchem, nie ma tych samych właściwości elastycznych co sprzęgło podatne. Dlatego zrozumienie różnic między tymi rozwiązaniami jest kluczowe, aby uniknąć błędów w doborze sprzętów do określonych zadań inżynieryjnych. Wybór niewłaściwego typu sprzęgła może prowadzić do zwiększonego zużycia, obciążeń i potencjalnych awarii układu mechanicznego, co podkreśla znaczenie znajomości charakterystyk poszczególnych rozwiązań w inżynierii mechanicznej.

Pytanie 15

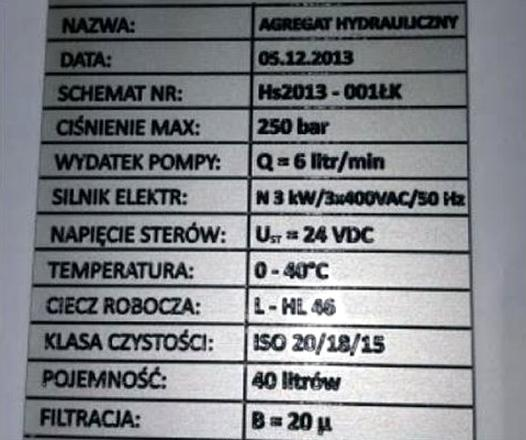

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.

A. 250 bar

B. 40 dm3

C. 24 V DC

D. 6 dm3/min

Odpowiedź 6 dm3/min jest prawidłowa, ponieważ na tabliczce znamionowej pompy hydraulicznej znajduje się informacja o wydatku pompy, oznaczona jako 'WYDATEK POMPY: Q = 6 litr/min'. Przy konwersji jednostek, 6 litrów na minutę jest równoznaczne z 6 dm3/min, co zostaje potwierdzone w standardach dotyczących oznaczania wydajności urządzeń hydraulicznych. Wydajność pompy jest kluczowym parametrem, który wpływa na efektywność całego układu hydraulicznego. Przykładowo, w zastosowaniach przemysłowych, takich jak malowanie natryskowe lub systemy hydrauliczne w maszynach, właściwa wydajność pompy ma bezpośredni wpływ na jakość i wydajność pracy. Znajomość maksymalnej wydajności pompy pozwala na odpowiedni dobór komponentów oraz optymalizację procesów, co jest zgodne z najlepszymi praktykami inżynieryjnymi. W przypadku pompy hydraulicznej, jej wydajność jest także istotna podczas doboru odpowiednich węży i złączy, które muszą sprostać wymogom ciśnienia i przepływu.

Pytanie 16

Na rysunku przedstawiono symbol graficzny

A. zestyku normalnie zamkniętego.

B. przycisku ręcznego rozwiernego.

C. zestyku normalnie otwartego.

D. przycisku ręcznego zwiernego.

Wybranie zestyku normalnie zamkniętego albo otwartego to coś, co może wprowadzać w błąd, zwłaszcza jeśli chodzi o symbole w rysunkach elektrycznych. Zestyk normalnie zamknięty oznacza, że obwód jest zamknięty, więc prąd sobie płynie bez potrzeby wciśnięcia czegokolwiek. Z kolei zestyk normalnie otwarty to taki, który jest otwarty, dopóki go nie aktywujesz, wtedy obwód się zamyka. I te dwa typy mają różne zastosowania, ale nie możesz ich mylić z przyciskiem manualnym rozwiernym, bo to działa na innych zasadach. Zrozumienie tego przycisku jest naprawdę ważne, bo głównie używa się go w sytuacjach, gdzie potrzebna jest chwilowa aktywacja obwodu. Błędne przypisanie symboli w schematach elektrycznych może prowadzić do poważnych problemów, jak niezamierzone uruchomienie sprzętu, co jest niebezpieczne. Dobrze byłoby zapoznać się z rysunkami i standardami, jak IEC 60617, które mówią, jak oznakować elementy w systemach elektrycznych, żeby nie mieć takich pomyłek. Każdy, kto pracuje w automatyce i elektryce, powinien to zrozumieć.

Pytanie 17

W jaki sposób można aktywować samowzbudną, bocznikową prądnicę prądu stałego, która nie uruchamia się z powodu braku magnetyzmu szczątkowego?

A. Odwrócić kierunek prędkości obrotowej na przeciwny

B. Zwiększyć opór w obwodzie wzbudzenia

C. Podłączyć prądnicę na krótko do pracy silnikowej

D. Zmienić sposób podłączenia w obwodzie wzbudzenia

Zmiana kierunku prędkości obrotowej na przeciwny nie wprowadzi żadnych korzyści w kontekście wzbudzenia prądnicy. W rzeczywistości, aby prądnica mogła wytwarzać prąd, wirnik musi obracać się w określonym kierunku, który jest zgodny z kierunkiem, w którym została zaprojektowana. Obrót w przeciwnym kierunku może prowadzić do dalszych problemów z generowaniem magnetyzmu i nie spowoduje automatycznego wzbudzenia urządzenia. Zwiększenie rezystancji w obwodzie wzbudzenia również jest niewłaściwym rozwiązaniem, ponieważ wysoka rezystancja zmniejsza przepływ prądu, co uniemożliwia skuteczne wzbudzenie maszyny. W obwodzie wzbudzenia powinno się dążyć do minimalizowania oporów, aby zapewnić odpowiednią ilość prądu wzbudzenia. Zmiana podłączenia w obwodzie wzbudzenia, choć teoretycznie mogłaby pomóc w niektórych konfiguracjach, w praktyce nie rozwiązuje problemu utraty magnetyzmu. Niewłaściwe podłączenie może wręcz pogorszyć sytuację, prowadząc do braku wzbudzenia. Typowe błędy myślowe w tym kontekście obejmują nieporozumienie dotyczące zasad działania prądnic oraz niewłaściwe podejście do analizy ich stanu technicznego. Kluczowym aspektem w sytuacji utraty magnetyzmu jest zastosowanie metody, która pozwoli na chwilowe uruchomienie prądnicy z zewnętrznym źródłem mocy, co skutecznie przywróci jej zdolność do wzbudzania się.

Pytanie 18

Jakie środki ochrony osobistej powinien używać pracownik obsługujący tokarkę precyzyjną?

A. Maskę osłaniającą twarz

B. Czapkę z daszkiem

C. Okulary ochronne

D. Rękawice i nauszniki ochronne

Rękawice i ochronniki słuchu, choć są również istotnymi elementami ochrony osobistej, nie zastępują specjalistycznych okularów ochronnych w kontekście obsługi tokarki precyzyjnej. Rękawice mogą chronić dłonie przed ostrymi krawędziami i innymi mechanicznymi urazami, ale w przypadku pracy z maszynami obrotowymi, ich noszenie może stwarzać dodatkowe ryzyko. Pracownicy powinni być świadomi, że luźne rękawice mogą zostać wciągnięte przez ruchome elementy maszyny, co stanowi poważne zagrożenie dla bezpieczeństwa. Ochronniki słuchu mają na celu ochronę przed hałasem, jednak nie chronią oczu przed odłamkami ani szkodliwymi substancjami. Maska na twarz, choć może być użyteczna w niektórych warunkach, nie jest standardowym środkiem ochrony w kontekście obróbki metali. Czapka z daszkiem, mimo że może być używana jako element odzieży roboczej, nie zapewnia żadnej ochrony przed zagrożeniami związanymi z pracą przy tokarkach. Właściwe zrozumienie i zastosowanie środków ochrony osobistej jest kluczowe do zapewnienia bezpieczeństwa w miejscu pracy, a wybór odpowiednich narzędzi ochronnych powinien być oparty na ocenach ryzyka oraz obowiązujących normach branżowych.

Pytanie 19

Na schemacie blokowym przekształtnika energoelektronicznego zastosowanego w napędzie mechatronicznym cyframi oznaczono podzespoły

A. 1 – prostownik niesterowany, 2 – falownik, 3 – filtr.

B. 1 – falownik, 2 – filtr, 3 – prostownik niesterowany.

C. 1 – falownik, 2 – prostownik niesterowany, 3 – filtr.

D. 1 – prostownik niesterowany, 2 – filtr, 3 – falownik.

Wybór niewłaściwej odpowiedzi wskazuje na nieporozumienie dotyczące funkcji poszczególnych elementów w układzie przekształtnika energoelektronicznego. Opcje wskazujące falownik na pozycji pierwszej lub drugiej błędnie zakładają, że to on jest odpowiedzialny za przekształcanie prądu stałego na przemienny, co w rzeczywistości jest rolą prostownika niesterowanego. Falownik, który powinien być oznaczony jako trzeci blok, faktycznie wykonuje proces inwersji prądu stałego, co jest kluczowe dla uzyskania regulowanej częstotliwości i amplitudy na wyjściu. Dodatkowo, zrozumienie, że filtr jest istotnym elementem w celu eliminacji tętnień po prostowaniu, jest kluczowe dla zapewnienia stabilności działania całego systemu. Wiele osób myli rolę prostownika z falownikiem, nie dostrzegając ich fundamentalnych różnic w działaniu i zastosowaniu. Każdy z tych elementów pełni specyficzną, lecz współzależną rolę, a ich poprawne zrozumienie jest niezbędne w projektowaniu nowoczesnych systemów napędowych, które muszą spełniać normy dotyczące efektywności energetycznej oraz bezpieczeństwa. Niezrozumienie tych zależności może prowadzić do poważnych błędów w inżynieryjnych projektach oraz w ich późniejszej eksploatacji.

Pytanie 20

Jaką metodę pomiaru prędkości obrotowej powinno się zastosować do uwzględnienia ustalonej prędkości małego obiektu, gdy przerwanie procesu produkcyjnego jest niemożliwe, a miejsce pomiaru jest trudno dostępne?

A. Mechaniczną

B. Stroboskopową

C. Elektromagnetyczną

D. Optyczną

Metoda pomiaru prędkości obrotowej za pomocą stroboskopu jest idealnym wyborem w sytuacjach, gdy zachowanie ciągłości procesu produkcji jest kluczowe, a dostęp do miejsca pomiaru jest ograniczony. Stroboskopy działają na zasadzie emitowania błysków światła o określonym interwale czasowym, co pozwala na 'zamrożenie' ruchu obiektu i jego obserwację w czasie rzeczywistym. Taki sposób pomiaru jest nieinwazyjny, co oznacza, że nie zakłóca pracy urządzenia ani nie wymaga jego zatrzymywania. W praktyce stroboskopy wykorzystywane są w różnych gałęziach przemysłu, np. w produkcji, gdzie monitorowanie prędkości obrotowej silników jest kluczowe dla zachowania normatywnych wartości pracy maszyn. Zgodnie z normą ISO 10816, regularne kontrolowanie parametrów pracy maszyn pozwala na identyfikację potencjalnych problemów, co jest niezwykle istotne dla utrzymania efektywności i bezpieczeństwa produkcji. Stroboskopy są zatem uniwersalnym narzędziem, które pozwala na precyzyjny pomiar prędkości obrotowej w trudnych warunkach operacyjnych.

Pytanie 21

Woltomierz, podłączony do prądniczki tachometrycznej o stałej 10 V/1000 obr/min, pokazuje napięcie 7,5 V. Jaką prędkość obrotową mierzymy?

A. 7 obr/min

B. 750 obr/min

C. 75 obr/min

D. 7500 obr/min

W przypadku błędnych odpowiedzi, można zauważyć, że niektórzy mogą błędnie interpretować zależność między napięciem a prędkością obrotową. Odpowiedzi takie jak 75 obr/min, 7500 obr/min i 7 obr/min wynikają z niepoprawnego rozumienia proporcji. W szczególności, odpowiedź 75 obr/min mogłaby wynikać z pomyłki przy dzieleniu lub niewłaściwego zastosowania jednostek, co prowadzi do zaniżenia wartości prędkości. W przypadku 7500 obr/min, użytkownicy mogą mylnie zakładać, że napięcie 7,5 V jest równoważne w pełni do maksymalnej wartości prędkości obrotowej, co nie jest zgodne z zasadami proporcjonalności. Z kolei odpowiedź 7 obr/min jest całkowicie nieadekwatna, ponieważ nie uwzględnia podstawowych właściwości prądnic tachometrycznych oraz ich charakterystyki działania. Takie błędne wnioski mogą prowadzić do poważnych problemów w praktycznych zastosowaniach, jak na przykład w systemach regulacji prędkości obrotowej. Dlatego kluczowe jest zrozumienie, że każda zmiana napięcia wskazuje na proporcjonalną zmianę prędkości obrotowej, co jest fundamentem dla prawidłowego pomiaru i analizy w różnych dziedzinach inżynierii.

Pytanie 22

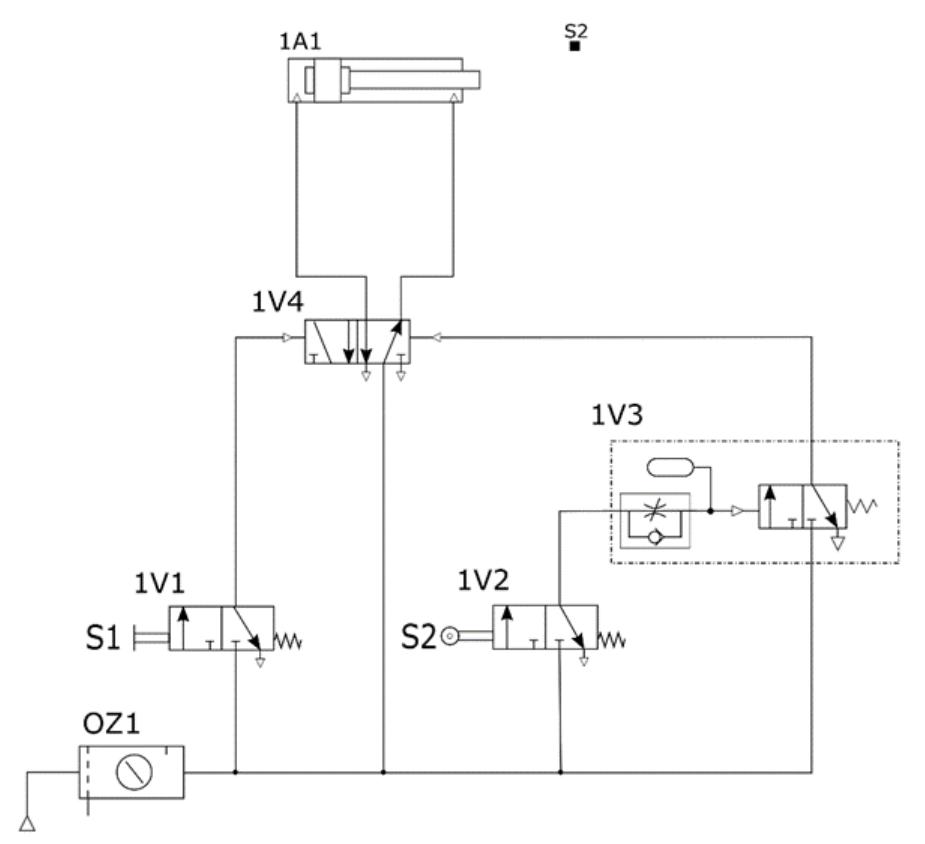

Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?

A. Opóźnia wysunięcia tłoczyska siłownika.

B. Przyspiesza wysunięcia tłoczyska siłownika.

C. Opóźnia powrót tłoczyska siłownika.

D. Przyspiesza powrót tłoczyska siłownika.

Wybór odpowiedzi, która sugeruje opóźnienie wysunięcia tłoczyska siłownika, jest wynikiem nieporozumienia dotyczącego działania zaworów dławiąco-zwrotnych. Tego typu zawory są zaprojektowane w taki sposób, aby regulować przepływ w jednym kierunku, a ich działanie ma na celu przede wszystkim kontrolowanie prędkości ruchu, a nie ograniczanie go w obydwu kierunkach. W rzeczywistości, jeśli dławimy przepływ w kierunku powrotnym, to tłoczysko siłownika ulega opóźnieniu, podczas gdy w przypadku dławienia przepływu w kierunku wysunięcia, można by mówić o opóźnieniu wysunięcia, co jest sprzeczne z przedstawionym schematem. Pojawia się tu typowy błąd myślowy polegający na myleniu kierunku przepływu i jego wpływu na ruch tłoczyska. Ponadto, ważne jest zrozumienie, że zawory dławiąco-zwrotne działają w oparciu o zasady hydrauliki i pneumatyk, gdzie kontrolowanie prędkości siłownika jest kluczowe dla zachowania stabilności i bezpieczeństwa pracy całego układu. W praktyce, niepoprawna interpretacja działania zaworu może prowadzić do nieefektywności procesów oraz zwiększonego ryzyka awarii, co w konsekwencji przekłada się na wyższe koszty operacyjne i przestoje w produkcji. Z tego względu, wiedza o działaniu poszczególnych elementów układu sterowania jest fundamentem efektywnego projektowania i optymalizacji procesów przemysłowych.

Pytanie 23

Silniki, które mają największy moment rozruchowy to

A. synchroniczne prądu przemiennego

B. szeregowe prądu stałego

C. bocznikowe prądu stałego

D. asynchroniczne prądu przemiennego

Silniki elektryczne różnią się między sobą konstrukcją i zasadą działania, co ma bezpośredni wpływ na ich charakterystyki, w tym moment obrotowy. Synchroniczne silniki prądu przemiennego, mimo że mają swoje zastosowania w przemyśle, nie są optymalne tam, gdzie wymagana jest wysoka wartość momentu rozruchowego. Ich działanie opiera się na synchronizacji wirnika z polem magnetycznym, co może prowadzić do problemów z rozruchem przy dużych obciążeniach. Z drugiej strony, silniki bocznikowe prądu stałego również nie osiągają tak dużego momentu rozruchowego jak silniki szeregowe, gdyż ich uzwojenie wzbudzenia jest podłączone równolegle do wirnika, co skutkuje mniejszym prądem wzbudzenia w momentach startowych. Asynchroniczne silniki prądu przemiennego, znane ze swojej prostoty i niezawodności, także nie potrafią generować momentu rozruchowego porównywalnego z silnikami szeregowymi. Ich charakterystyka rozruchowa jest opóźniona z powodu braku prądu wzbudzenia w stanie spoczynku. Zrozumienie tych różnic jest kluczowe w inżynierii, ponieważ dobór odpowiedniego silnika do konkretnych zastosowań może zadecydować o efektywności i wydajności systemu. Z tego powodu, w obszarach, gdzie wysoka siła rozruchowa jest niezbędna, zaleca się stosowanie silników szeregowych prądu stałego jako najbardziej odpowiedniego rozwiązania.

Pytanie 24

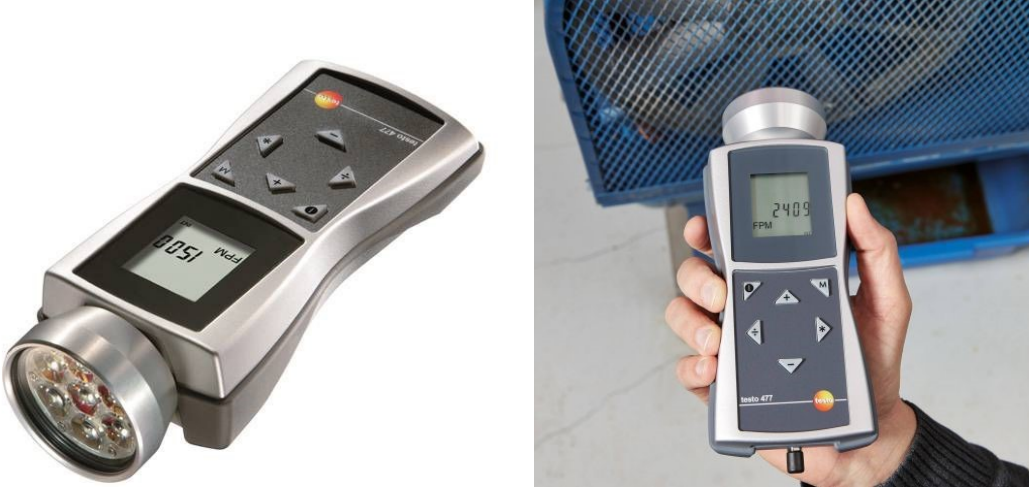

Wskaż, którą metodą pracownik dokonuje pomiaru prędkości obrotowej łopat wentylatora.

A. Kontaktową, przy pomocy tachometru.

B. Bezkontaktową, przy pomocy czujnika odbiciowego.

C. Bezkontaktową, przy pomocy czujnika indukcyjnego.

D. Bezkontaktową, przy pomocy lampy stroboskopowej.

Wybór metody bezkontaktowej pomiaru prędkości obrotowej łopat wentylatora za pomocą lampy stroboskopowej jest uzasadniony, ponieważ to urządzenie korzysta z zjawiska synchronizacji błysków światła z obrotami wentylatora. Lampa stroboskopowa emituje błyski światła, które mogą być dostosowane do częstotliwości obrotów, co pozwala na obserwację wentylatora w stanie pozornego zatrzymania w odpowiednich warunkach. Taka metoda ma znaczenie praktyczne, gdyż eliminuje ryzyko uszkodzenia delikatnych elementów wentylatora oraz zapewnia dokładniejsze wyniki pomiarów. W zastosowaniach przemysłowych, gdzie precyzyjne monitorowanie prędkości obrotowej ma kluczowe znaczenie dla efektywności i bezpieczeństwa pracy, tachometry stroboskopowe są standardem. Umożliwiają one nie tylko pomiar prędkości, ale także analizę drgań i innych parametrów pracy maszyn, co jest zgodne z najlepszymi praktykami w zakresie utrzymania ruchu i diagnostyki maszyn.

Pytanie 25

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

A. Średnicówki czujnikowej.

B. Wysokościomierza.

C. Mikrometru wewnętrznego.

D. Głębokościomierza.

Wybór niewłaściwego przyrządu pomiarowego do pomiaru szerokości głębokiego otworu nieprzelotowego może prowadzić do poważnych błędów i nieścisłości w wynikach. Głębokościomierz, który służy głównie do pomiaru głębokości w otworach, nie jest przystosowany do określenia średnicy, co czyni go nieodpowiednim w tej sytuacji. Podobnie, wysokościomierz, który jest używany do pomiarów wysokości lub różnic wysokości, również nie daje możliwości pomiaru średnicy otworu. Mikrometr wewnętrzny jest narzędziem precyzyjnym, jednak jego zastosowanie ogranicza się do pomiarów otworów o mniejszych głębokościach i na ogół nie nadaje się do pomiaru w głębokich otworach nieprzelotowych, gdzie dostęp do dna otworu może być ograniczony. Wybierając niewłaściwe narzędzie, można także napotkać problemy z odczytem wyników, co prowadzi do błędnych wniosków i może skutkować nieefektywnym działaniem w dalszych etapach procesu produkcyjnego. Ważne jest, aby przed podjęciem decyzji o wyborze narzędzia, dokładnie ocenić specyfikę pomiaru oraz wymagania dotyczące precyzji, co jest kluczowe w standardach jakościowych przemysłu.

Pytanie 26

Olej hydrauliczny klasy HL to olej

A. mineralny posiadający właściwości antykorozyjne

B. syntetyczny

C. mineralny bez dodatków uszlachetniających

D. o polepszonych parametrach lepkości i temperatury

Olej hydrauliczny HL to mineralny olej, który ma fajne właściwości antykorozyjne. Jest używany w hydraulice, gdzie trzeba dbać o to, żeby nie było rdzy, a lepkość była w porządku. To oznaczenie HL znaczy, że olej jest naprawdę dobrej jakości i spełnia normy ISO 6743-4. Dlatego często wykorzystuje się go w maszynach, jak prasy czy dźwigi, gdzie niezawodność to podstawa. Dzięki jego właściwościom, olej ten pomaga wydłużyć żywotność elementów układu hydraulicznego, co z czasem pozwala zaoszczędzić trochę pieniędzy na eksploatacji. No i pamiętaj, że jak chcesz, żeby maszyny działały sprawnie i w miarę wiekowe były w dobrym stanie, to musisz stosować odpowiednie oleje jak HL, bo to jest ważne dla gwarancji i efektywności pracy.

Pytanie 27

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. zwarciem jednej fazy z obudową.

B. błędną sekwencją faz.

C. zwarciem dwóch faz.

D. przerwą w jednej z faz.

Kiedy w jednej fazie jest przerwa, to zazwyczaj silnik w ogóle nie działa, a nie że zmienia kierunek obrotów. Zmiany w fazach nie wywołają odwrócenia kierunku, tylko silnik może chodzić słabiej lub wcale. A jak faza zetknie się z obudową, to już jest poważny problem, który może uszkodzić sam silnik i inne części. Z kolei zwarcie dwóch faz nie zmienia kierunku obrotów, ale może silnik mocno przeciążyć, co prowadzi do jego przegrzania i uszkodzenia. Ludzie często mylą przyczyny z objawami, co może prowadzić do błędnych wniosków. Kierunek obrotów silnika indukcyjnego to wypadkowa sekwencji zasilania faz, a nie jakieś inne problemy. Dlatego musisz przestrzegać zasad instalacji oraz zaleceń producentów, żeby uniknąć problemów z działaniem maszyn.

Pytanie 28

Jaką metodę łączenia materiałów powinno się wybrać do skrzyżowania elementów ze stali nierdzewnej i mosiądzu?

A. Lutowanie twarde

B. Sklejanie

C. Zgrzewanie

D. Lutowanie miękkie

Lutowanie miękkie, zgrzewanie oraz sklejanie to techniki, które nie są odpowiednie do łączenia stali nierdzewnej z mosiądzem, z powodów technicznych i materiałowych. Lutowanie miękkie, które wykorzystuje temperatury poniżej 450 °C, nie zapewnia wystarczającej wytrzymałości dla takich połączeń, ponieważ materiały te wymagają znacznie wyższych temperatur, aby osiągnąć odpowiednią integralność strukturalną. Zgrzewanie, z kolei, polega na połączeniu materiałów poprzez ich miejscowe stopienie przy użyciu ciepła generowanego w miejscu złącza, co może być trudne do zrealizowania w przypadku stali nierdzewnej i mosiądzu, ze względu na różnice w ich przewodnictwie cieplnym oraz topnieniu. Technika ta również nie daje możliwości wypełnienia szczelin, co jest kluczowe przy łączeniu tych dwóch materiałów. Sklejanie, chociaż może być użyteczne w niektórych zastosowaniach, nie jest odpowiednie dla połączeń wymagających dużej wytrzymałości, jak w przypadku stali nierdzewnej i mosiądzu. Kleje nie zawsze są w stanie wytrzymać warunki pracy, takie jak zmiany temperatury, wilgotność czy obciążenia mechaniczne. Dlatego dla prawidłowego łączenia stali nierdzewnej i mosiądzu należy stosować lutowanie twarde, co zapewnia nie tylko odpowiednią wytrzymałość, ale również trwałość połączenia.

Pytanie 29

Jakie rozszerzenie nazwy pliku w systemie Windows wskazuje na pliki wykonywalne?

A. bmp

B. sys

C. ini

D. exe

Rozszerzenie .exe w Windows to pliki, które pozwalają na uruchamianie programów i aplikacji. Zawierają one kod, który system operacyjny potrafi odczytać i wykonać. Przykładowo, gdy uruchamiasz Worda lub jakąkolwiek grę, to właśnie plik .exe działa w tle. Często pliki te są używane jako instalatory, co sprawia, że instalacja nowego oprogramowania jest naprawdę łatwa. Ale trzeba uważać, bo pliki .exe mogą być też niebezpieczne – czasem mogą zawierać wirusy. Dlatego zawsze warto ściągać je tylko z miejsc, które znamy i którym ufamy. I dobrze jest przeskanować te pliki przed uruchomieniem, żeby zminimalizować ryzyko infekcji. Poza tym, Windows ma różne narzędzia, dzięki którym możemy kontrolować, jakie pliki .exe się uruchamiają, co na pewno zwiększa bezpieczeństwo systemu.

Pytanie 30

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

A. 3,0 V

B. 7,5 V

C. 10,0 V

D. 4,5 V

Odpowiedź 7,5 V jest prawidłowa, ponieważ przetwornik ciśnienia ma liniową charakterystykę wyjścia w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa. Aby obliczyć napięcie wyjściowe dla ciśnienia 450 kPa, należy zastosować proporcję. Wzór na obliczenie napięcia wyjściowego (V_out) w zależności od ciśnienia (P) jest następujący: V_out = (P / 600 kPa) * 10 V. Podstawiając wartość ciśnienia 450 kPa, otrzymujemy V_out = (450 / 600) * 10 V = 7,5 V. Tego typu przetworniki są powszechnie stosowane w systemach automatyki przemysłowej, gdzie ważne jest monitorowanie ciśnienia, na przykład w układach hydraulicznych czy pneumatycznych. W praktyce, wiedza ta jest niezbędna do prawidłowej konfiguracji systemów pomiarowych i zapewnienia ich właściwego działania. Przestrzeganie standardów branżowych, takich jak ISO 9001, podkreśla znaczenie precyzyjnych pomiarów ciśnienia w celu zapewnienia jakości i bezpieczeństwa procesów przemysłowych.

Pytanie 31

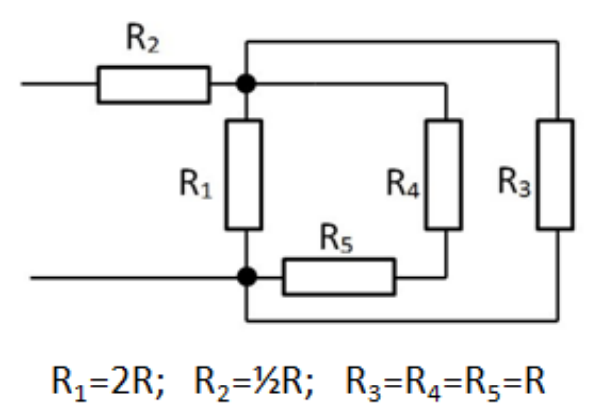

Ile wynosi wartość rezystancji zastępczej obwodu elektrycznego przedstawionego na rysunku?

A. R

B. 2R

C. 1½R

D. ½R

Poprawna odpowiedź to R. Wartość rezystancji zastępczej obwodu elektrycznego, w którym poszczególne rezystory są połączone w odpowiedni sposób, może być obliczana w oparciu o zasady równoległego i szeregowego łączenia rezystorów. W tym przypadku, przy założeniu, że rezystory są połączone w sposób, który prowadzi do uzyskania wartości bliskiej R, można odwołać się do zasady, że w obwodach szeregowych rezystancje sumują się, a w obwodach równoległych stosuje się odwrotność sumy odwrotności rezystancji. W praktyce, umiejętność poprawnego obliczania rezystancji zastępczej jest kluczowa w projektowaniu i analizie obwodów, co jest istotne w wielu zastosowaniach inżynieryjnych, takich jak projektowanie układów elektronicznych czy systemów zasilania. Znajomość tych zasad pozwala na efektywne obliczanie wartości takich jak napięcia i prądy w obwodach, co przekłada się na bardziej wydajne i niezawodne systemy elektryczne.

Pytanie 32

Aby dokładnie zmierzyć średnicę wałka, należy użyć

A. przymiaru średnicowego

B. śruby mikrometrycznej

C. przymiaru kreskowego

D. mikroskopu technicznego

Śruba mikrometryczna to narzędzie pomiarowe, które umożliwia uzyskanie wyjątkowo dokładnych wyników pomiarów średnicy wałków oraz innych elementów cylindrycznych. Posiada ona mechaniczną konstrukcję, która pozwala na odczyt wartości z dokładnością do setnych lub nawet tysięcznych części milimetra. Dzięki zastosowaniu śruby mikrometrycznej użytkownik może precyzyjnie ustawić narzędzie na obiekcie pomiarowym, a następnie odczytać wynik z podziałki, co zapewnia wysoką powtarzalność i dokładność. W praktyce, śruby mikrometryczne są powszechnie stosowane w laboratoriach pomiarowych, zakładach produkcyjnych oraz w warsztatach mechanicznych, gdzie precyzja pomiarów jest kluczowa. Przykładem zastosowania może być kontrola średnicy wałków w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe mają bezpośredni wpływ na bezpieczeństwo i funkcjonalność pojazdów. Biorąc pod uwagę standardy takie jak ISO 2878, precyzyjne pomiary przy użyciu śrub mikrometrycznych są niezbędne do zapewnienia zgodności z wymaganiami jakościowymi.

Pytanie 33

W siłowniku o jednostronnym działaniu, w trakcie realizacji ruchu roboczego tłoka, doszło do nagłego wstrzymania ruchu tłoczyska. Ruch ten odbywał się bez obciążenia i nie zaobserwowano nieszczelności w układzie pneumatycznym. Jakie mogą być przyczyny zatrzymania tłoczyska?

A. niespodziewany spadek ciśnienia roboczego

B. wyboczenie tłoczyska

C. blokada odpowietrzania

D. zakleszczenie tłoka

W analizowanej sytuacji, wyboczenie tłoczyska, nagły spadek ciśnienia roboczego oraz blokada odpowietrzania mogą wydawać się możliwymi przyczynami zatrzymania ruchu tłoczyska, ale ich rzeczywista analiza wskazuje na inne aspekty. Wyboczenie tłoczyska, czyli jego odkształcenie, zazwyczaj prowadzi do nieregularnych ruchów, a nie do nagłego zatrzymania. Tego typu problem najczęściej występuje w wyniku niewłaściwego montażu lub użycia nieodpowiednich komponentów, lecz w opisywanej sytuacji tłok pracował bez obciążenia, co znacząco zmniejsza ryzyko wystąpienia tego zjawiska. Spadek ciśnienia roboczego mógłby być powiązany z nieszczelnościami, jednak, jak zaznaczone w pytaniu, nie zaobserwowano takich usterek. Blokada odpowietrzania również nie jest typową przyczyną nagłego zatrzymania, gdyż raczej skutkowałaby ona powolnym wzrostem ciśnienia, a nie natychmiastowym zatrzymaniem ruchu. Takie myślenie może wynikać z niepełnej analizy pojęć związanych z układami pneumatycznymi, a warto zwrócić uwagę na to, że przyczyną problemu mogą być zewnętrzne czynniki, takie jak zanieczyszczenia lub uszkodzenia mechaniczne, które nie zostały uwzględnione w analizie. Wiedza na temat poprawnej diagnostyki i konserwacji układów pneumatycznych jest kluczowa dla prawidłowego funkcjonowania tego typu systemów.

Pytanie 34

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

A. Śrubokręt i szczypce.

B. Ucinaczki i pilnik.

C. Pęsetę i zaciskarkę.

D. Lutownicę i odsysacz.

Lutownica i odsysacz to kluczowe narzędzia w procesie wymiany układu scalonego na płytce drukowanej. Lutownica, jako narzędzie do podgrzewania cyny, pozwala na jej roztopienie, co jest niezbędne do skutecznego odłączenia układu od płytki. Odsysacz jest równie ważny, gdyż umożliwia usunięcie nadmiaru roztopionej cyny, co minimalizuje ryzyko uszkodzenia ścieżek przewodzących na płytce. Użycie tych narzędzi zgodnie z najlepszymi praktykami branżowymi zapewnia nie tylko efektywność, ale także bezpieczeństwo całego procesu. Na przykład, podczas pracy z płytkami PCB, ważne jest, aby unikać przegrzania komponentów, co może prowadzić do ich uszkodzenia lub zmniejszenia wydajności. Dobrze jest również używać odsysacza w celu precyzyjnego usunięcia cyny, co z kolei pozwala na łatwiejsze umiejscowienie nowego układu scalonego. Warto również zwrócić uwagę na to, że lutownica powinna być odpowiednio kalibrowana, a temperatura lutowania dostosowana do specyfiki używanej cyny.

Pytanie 35

Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?

A. D.

B. A.

C. B.

D. C.

Podzespół oznaczony literą D to filtr z regulatorem ciśnienia, który pełni kluczową rolę w układach pneumatycznych. Jego funkcja polega na oczyszczaniu powietrza z cząstek stałych oraz regulacji ciśnienia, co jest niezbędne dla zapewnienia prawidłowego działania urządzeń pneumatycznych. Zastosowanie takiego podzespołu jest szczególnie istotne w systemach, gdzie jakość powietrza ma bezpośredni wpływ na efektywność i trwałość urządzeń. Filtry z regulatorami ciśnienia są często stosowane w przemyśle, na przykład w systemach automatyki przemysłowej, gdzie wymagana jest stabilizacja ciśnienia dostarczanego powietrza oraz eliminacja zanieczyszczeń. Takie podejście jest zgodne z najlepszymi praktykami branżowymi, które zalecają stosowanie filtrów w celu zminimalizowania ryzyka uszkodzeń sprzętu i poprawy efektywności procesów. Użycie podzespołu D zapewnia nie tylko bezpieczeństwo, ale również optymalizację pracy całego układu pneumatycznego.

Pytanie 36

Przedstawiony na rysunku przyrząd służy do

A. sprawdzania współosiowości wałów.

B. demontażu łożysk.

C. wtłaczania sworznia.

D. osadzania koła zębatego na wale.

Zrozumienie funkcji narzędzi mechanicznych jest kluczowe dla prawidłowego przeprowadzania prac serwisowych oraz konserwacyjnych. W kontekście przedstawionego pytania, nieprawidłowe odpowiedzi często wynikają z mylenia rol różnych narzędzi w procesie naprawy maszyn. Sprawdzanie współosiowości wałów wymaga zastosowania specjalnych urządzeń pomiarowych, takich jak przyrządy do pomiaru osiowości, a nie ściągaczy. Wtłaczanie sworznia to proces, który korzysta z narzędzi takich jak młoty hydrauliczne lub ściągacze, ale nie jest funkcją ściągacza do łożysk, co prowadzi do błędnych wniosków. Osadzanie koła zębatego na wale również nie jest odpowiednią funkcją dla ściągacza, ponieważ do tego celu służą narzędzia takie jak prasowanie lub odpowiednie zestawy do montażu. Błędne podejścia mogą wynikać z braku zrozumienia specyfiki narzędzi oraz ich zastosowań w konkretnych sytuacjach. Często mylone są funkcje narzędzi, co może prowadzić do uszkodzeń elementów maszyn oraz niebezpiecznych sytuacji w miejscu pracy. Aby uniknąć takich pomyłek, kluczowe jest zapoznanie się z dokumentacjami technicznymi oraz praktykami stosowanymi w danej branży.

Pytanie 37

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

A. Redukują nagłe skoki ciśnienia

B. Ograniczają ciśnienie do ustalonego poziomu

C. Utrzymują ustalony poziom ciśnienia

D. Zapewniają ustawiony, stały spadek ciśnienia

Wybór odpowiedzi, która wskazuje na inne funkcje zaworów przelewowych, może prowadzić do nieporozumień w zakresie ich rzeczywistego zastosowania. Zmniejszanie gwałtownych impulsów ciśnienia nie jest zasadniczą funkcją zaworów przelewowych. Takie zadania często są realizowane przez inne elementy układu, takie jak tłumiki czy akumulatory hydrauliczne, które są zaprojektowane do absorpcji szczytowych wartości ciśnienia. Utrzymywanie zadanego, stałego spadku ciśnienia jest również nieprawidłowym podejściem, ponieważ zawory przelewowe nie są przeznaczone do regulowania różnicy ciśnień, lecz do ochrony przed nadmiernym wzrostem ciśnienia. Innym błędnym przekonaniem jest to, że zawory przelewowe po prostu ograniczają ciśnienie do określonego poziomu; w rzeczywistości ich działanie jest bardziej złożone i polega na zapewnieniu stabilności ciśnienia w układzie poprzez odprowadzanie nadmiaru płynu. Mylne interpretacje dotyczące funkcji zaworów przelewowych mogą skutkować nieprawidłowym doborem komponentów w systemach hydraulicznych, co w konsekwencji prowadzi do awarii i zwiększonych kosztów eksploatacyjnych. Dlatego kluczowe jest zrozumienie ich rzeczywistej roli w utrzymywaniu stabilności ciśnienia, co jest niezbędne dla prawidłowego funkcjonowania całego układu hydraulicznego.

Pytanie 38

Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?

A. Zamienić łożyska

B. Obtoczyć oraz przeszlifować komutator

C. Ustawić szczotki w strefie neutralnej

D. Znormalizować nacisk szczotek

Wymiana łożysk nie rozwiąże problemu nierównej prędkości obrotowej oraz intensywnego iskrzenia szczotek. Łożyska odpowiadają za utrzymanie osi silnika w odpowiedniej pozycji i zmniejszenie tarcia, jednakże nie mają wpływu na działanie komutatora ani na kontakt szczotek z wirnikiem. Z kolei ujednolicanie nacisku szczotek, chociaż może wydawać się logicznym rozwiązaniem, nie adresuje bezpośrednio problemu iskrzenia, które jest wynikiem niewłaściwego ustawienia szczotek. Obtoczenie i przeszlifowanie komutatora mogą jedynie częściowo poprawić sytuację, ale nie zlikwidują źródła problemu, jakim jest niewłaściwe ustawienie szczotek. Ustawienie szczotek w strefie neutralnej jest nie tylko najlepszym sposobem na rozwiązanie zaobserwowanych problemów, ale także jest zgodne z praktykami stosowanymi w serwisie silników prądu stałego, co podkreśla znaczenie precyzyjnej diagnostyki oraz regulacji. Ostatecznie, te działania powinny być częścią regularnych przeglądów technicznych, aby zapewnić długotrwałą i efektywną pracę silnika.

Pytanie 39

Używane wielokrotnie w ciągu jednej godziny przyrządy oraz narzędzia powinny być zgodnie z zasadami ergonomii w

A. zapleczu zakładu pracy.

B. widoczności.

C. zasięgu ręki.

D. pomieszczeniu, gdzie znajduje się stanowisko pracy.

Umieszczanie narzędzi w zasięgu wzroku może wydawać się ok, ale w rzeczywistości to nie wystarcza. Owszem, widzisz narzędzia, ale jeśli są daleko, musisz się przemieszczać, co zwiększa ryzyko kontuzji. Pracownicy często narzekają na ból związany z takim układem. A jak narzędzia są w magazynie, to trzeba tracić czas na ich szukanie, co jest nieefektywne. Czasem pomieszczenia nie są przystosowane do pracy, więc to nie jest idealne rozwiązanie. Współczesna ergonomia zaleca, żeby dobrze rozplanować stanowisko pracy i dostosować je do zadań, co jest zgodne z podejściem lean management i metodyką 5S, które mówią o porządku i ograniczaniu zbędnych ruchów.

Pytanie 40

Który element powinien zostać wymieniony w podnośniku hydraulicznym, jeśli tłoczysko siłownika unosi się, a następnie samoistnie opada?

A. Filtr oleju

B. Sprężynę zaworu zwrotnego

C. Zawór bezpieczeństwa

D. Tłokowy pierścień uszczelniający

Tłokowy pierścień uszczelniający odgrywa kluczową rolę w działaniu podnośnika hydraulicznego, ponieważ zapewnia uszczelnienie między tłokiem a cylindrem, co zapobiega niepożądanym wyciekom oleju hydraulicznego. Gdy tłokowy pierścień jest zużyty lub uszkodzony, może to prowadzić do spadku ciśnienia w systemie, co z kolei powoduje, że podnoszona masa opada po pewnym czasie. W praktyce, regularna kontrola stanu pierścieni uszczelniających jest niezbędna w ramach konserwacji podnośników hydraulicznych, co jest zgodne z zaleceniami branżowymi dotyczącymi serwisowania sprzętu hydraulicznego. Zastosowanie wysokiej jakości materiałów w produkcji tych pierścieni oraz ich poprawna instalacja mają kluczowe znaczenie dla długotrwałej i efektywnej pracy podnośnika. W przypadku zauważenia problemów z opadaniem podnoszonego ciężaru, wymiana tłokowego pierścienia uszczelniającego powinna być jednym z pierwszych kroków diagnostycznych, aby przywrócić prawidłowe funkcjonowanie systemu hydraulicznego.
