Pytanie 1

Jeżeli silnik prądu stałego z komutatorem po włączeniu zasilania nie zaczyna pracować, to możliwą przyczyną tej sytuacji może być

A. brak kontaktu szczotek z komutatorem

B. zaśmiecenie komutatora pyłem węglowym

C. umiejscowienie szczotek poza obszarem neutralnym

D. zbyt mocny nacisk szczotek na komutator

Brak przylegania szczotek do komutatora jest kluczowym problemem w silnikach komutatorowych prądu stałego. Gdy szczotki nie mają odpowiedniego kontaktu z komutatorem, nie dochodzi do przekazywania prądu do wirnika, co skutkuje brakiem obrotów silnika. Regularne kontrole stanu szczotek oraz komutatora są częścią dobrej praktyki w konserwacji tych urządzeń. W przypadku, gdy szczotki są zbyt zużyte, mogą nie przylegać wystarczająco, co uniemożliwia silnikowi uruchomienie. Właściwe ciśnienie szczotek na komutatorze oraz ich właściwe ustawienie w odpowiedniej strefie neutralnej są istotne dla efektywności działania silnika. Przykładem zastosowania tej wiedzy jest rutynowe serwisowanie silników w aplikacjach przemysłowych, gdzie ich awaria może prowadzić do znacznych przestojów. Zgodnie z normami branżowymi, regularne czyszczenie komutatora i kontrola stanu szczotek powinny być częścią harmonogramu konserwacji, aby zapewnić niezawodność i długowieczność urządzeń."

Pytanie 2

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-5, 2-6, 3-4

B. 1-5, 2-4, 3-6

C. 1-6, 2-4, 3-5

D. 1-4, 2-5, 3-6

Połączenie uzwojeń silnika trójfazowego w gwiazdę i trójkąt jest kluczowe dla dostosowania jego parametrów pracy do różnych warunków zasilania. W przypadku połączenia w trójkąt, zewrzeć należy zaciski 1-4, 2-5 oraz 3-6, co pozwala na efektywne wykorzystanie napięcia zasilania. Dlaczego ta kombinacja jest poprawna? Zaciski 1-4 łączą początek pierwszego uzwojenia z jego końcem, co umożliwia przepływ prądu przez to uzwojenie. Analogicznie, zaciski 2-5 i 3-6 pełnią tę samą funkcję dla drugiego i trzeciego uzwojenia. W praktyce, takie połączenie zwiększa moc silnika oraz jego moment obrotowy, co jest szczególnie istotne w aplikacjach wymagających wyższych obciążeń, np. w przemyśle ciężkim lub przy napędzie maszyn. Warto zauważyć, że zgodnie z normami IEC w przypadku silników elektrycznych, właściwe ustawienie uzwojeń jest kluczowe dla ich bezpieczeństwa i wydajności. Dobrze skonfigurowany silnik z połączeniem trójkątnym będzie pracował stabilnie i wydajnie, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 3

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

A. Prądu wzbudzenia silnika pierścieniowego.

B. Prądu rozruchu silnika szeregowego.

C. Prądu pobieranego z sieci przez spawarkę transformatorową.

D. Prądu sterującego tyrystorem mocy.

Wybór odpowiedzi dotyczącej prądu sterującego tyrystorem mocy jest nietrafiony, ponieważ tyrystory mocy są elementami półprzewodnikowymi, które wymagają specyficznych warunków pomiarowych. Miernik cęgowy, jak wskazuje jego konstrukcja, nie jest przeznaczony do pomiaru prądu sterującego, który jest znacznie mniejszy i wymaga bardziej precyzyjnych technik pomiarowych, takich jak pomiary w obwodach prądowych z wykorzystaniem oscyloskopów czy analizatorów mocy. Z kolei, prąd wzbudzenia silnika pierścieniowego również nie jest odpowiedni dla tego typu urządzenia, ponieważ wzbudzenie odbywa się poprzez dedykowane uzwojenia, a pomiar wymagałby użycia innych metod, takich jak pomiar napięcia czy prądu w obwodzie wzbudzenia. Wreszcie, wobec prądu pobieranego z sieci przez spawarkę transformatorową, również nie jest to zastosowanie dla miernika cęgowego, gdyż spawarki zazwyczaj operują w specyficznych warunkach, gdzie kontrola prądu wymaga bardziej złożonych urządzeń. Błędne rozumienie zastosowania przyrządów pomiarowych często prowadzi do niewłaściwej diagnostyki problemów elektrycznych, co może mieć poważne konsekwencje dla stabilności i bezpieczeństwa systemów elektrycznych. Dobrą praktyką jest zawsze dobierać przyrządy pomiarowe stosownie do specyfiki analizowanego obwodu oraz do parametrów, które chcemy zmierzyć, co zwiększa nie tylko dokładność pomiarów, ale także bezpieczeństwo prowadzonych prac.

Pytanie 4

Które z urządzeń jest przeznaczone do zabezpieczenia silnika trójfazowego przed przeciążeniem?

A. Urządzenie 2.

B. Urządzenie 4.

C. Urządzenie 1.

D. Urządzenie 3.

Wybór niepoprawnej odpowiedzi wskazuje na brak zrozumienia podstawowych funkcji różnorodnych urządzeń zabezpieczających. Urządzenia 1 i 4, będące wyłącznikami różnicowoprądowymi, mają na celu ochronę przed niebezpieczeństwem porażenia prądem elektrycznym, a nie przed przeciążeniem silników. Ich działanie opiera się na porównaniu prądów wpływających i wypływających, co pozwala na detekcję prądów upływowych. W sytuacji, gdy różnica ta przekracza określoną wartość, wyłącznik różnicowoprądowy natychmiast rozłącza obwód, chroniąc przed skutkami porażenia prądem, ale nie zabezpiecza silników przed ich uszkodzeniem z powodu przeciążenia. Z kolei urządzenie 2, będące stycznikiem, służy do zdalnego załączania i wyłączania obwodów, ale nie ma możliwości zabezpieczenia przed przeciążeniem, co jest kluczowe w przypadku silników trójfazowych. Zrozumienie tych różnic jest niezbędne, aby właściwie dobierać urządzenia do ochrony w instalacjach elektrycznych. Nieprawidłowe wnioskowanie może prowadzić do zastosowania niewłaściwych rozwiązań, co z kolei zwiększa ryzyko awarii oraz niebezpieczeństwa. W konkluzji, znajomość funkcji i zastosowania poszczególnych elementów systemu zabezpieczeń jest kluczowa dla efektywnej i bezpiecznej eksploatacji urządzeń elektrycznych.

Pytanie 5

Obroty silnika indukcyjnego klatkowego obciążonego nominalnym momentem znacząco spadły. Jakie mogą być tego przyczyny?

A. Przepalony bezpiecznik topikowy w jednej z faz

B. Zwarcie w obwodzie wirnika

C. Zadziałanie przekaźnika termicznego

D. Zbyt wysoka temperatura uzwojeń

Przepalony bezpiecznik topikowy w jednej fazie to jedna z najczęstszych przyczyn nagłego spadku obrotów silnika indukcyjnego klatkowego. Silnik tego typu działa na zasadzie zasilania trójfazowego, a każdy z obwodów fazowych jest kluczowy dla prawidłowego funkcjonowania całego układu. W przypadku przepalenia bezpiecznika w jednej z faz, silnik zostaje zasilany tylko z dwóch faz, co prowadzi do znacznego spadku momentu obrotowego i w konsekwencji obrotów. Gdy obciążenie silnika osiąga wartość znamionową, a jedna z faz jest wyłączona, silnik nie jest w stanie dostarczyć wymaganego momentu obrotowego. Przykładem zastosowania tej wiedzy jest regularne monitorowanie stanu bezpieczników w instalacjach przemysłowych oraz korzystanie z systemów detekcji, które mogą zasygnalizować spadek wydajności zasilania. Dobrym rozwiązaniem jest także wprowadzenie systemów automatycznego wyłączania urządzeń w przypadku wykrycia problemów z zasilaniem, co może zapobiec uszkodzeniom silnika.

Pytanie 6

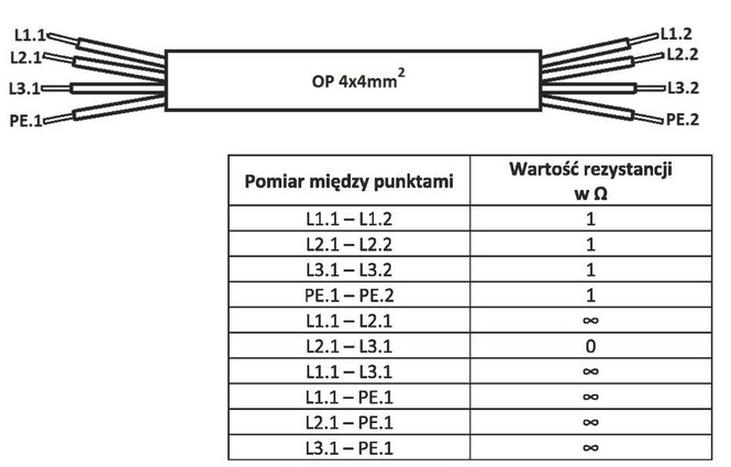

W przewodzie typu OP 4×4 mm²dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.

A. L3 i PE

B. L1 i PE

C. L2 i L3

D. L1 i L2

Uszkodzenie dotyczy żył L2 i L3, ponieważ pomiar rezystancji między nimi wykazał wartość 0 Ω, co w praktyce oznacza zwarcie. W instalacjach elektrycznych, zgodnych z normą PN-IEC 60364, należy przestrzegać zasad dotyczących pomiarów rezystancji izolacji oraz połączeń. W sytuacji, gdy rezystancja jest równa 0 Ω, istnieje ryzyko uszkodzenia urządzeń oraz zagrażających sytuacji związanych z porażeniem prądem. W kontekście badań, jakie powinny być przeprowadzane regularnie, normy wymagają, aby wartości rezystancji izolacji były znacznie wyższe niż 1 MΩ. Jeśli pomiar wykazuje wartości bliskie zeru, konieczne jest natychmiastowe podjęcie działań naprawczych. W praktyce, aby zminimalizować ryzyko uszkodzenia, warto stosować techniki takie jak pomiar rezystancji izolacji przed oddaniem instalacji do użytkowania. W przypadku L1 i PE, czy L3 i PE, wartości rezystancji są zgodne z wymaganiami, co potwierdza ich prawidłowe działanie.

Pytanie 7

Która z wymienionych czynności nie jest częścią oceny stanu technicznego podczas przeglądu układu napędowego z wykorzystaniem przekształtnika energoelektronicznego?

A. Sprawdzenie natężenia oświetlenia na stanowisku obsługi układu napędowego

B. Kontrola połączeń stykowych

C. Weryfikacja jakości zabezpieczeń nadprądowych oraz zmiennozwarciowych

D. Ocena czystości filtrów powietrza chłodzącego

Sprawdzanie natężenia oświetlenia na stanowisku obsługi układu napędowego to nie to samo, co przegląd stanu technicznego tego układu. Jak dla mnie, w takim przeglądzie powinniśmy skupić się na kluczowych aspektach, które wpływają na to, czy układ działa wydajnie i bezpiecznie. Na przykład, trzeba by sprawdzić zabezpieczenia nadprądowe i zmiennozwarciowe, bo one chronią urządzenia przed uszkodzeniem, gdy coś idzie nie tak, jak powinno. I nie zapominajmy o połączeniach stykowych, które odpowiadają za przekazywanie sygnałów elektrycznych. Filtry powietrza chłodzącego też mają ogromne znaczenie, bo odpowiednia temperatura pracy układu wpływa na jego długowieczność. Zadbanie o te wszystkie aspekty to klucz do efektywności operacyjnej oraz bezpieczeństwa użycia systemów z przekształtnikami. Przeglądy zgodne z normami, jak IEC 60204, mogą pomóc w uniknięciu awarii i sprawić, że układy napędowe będą działały jak należy.

Pytanie 8

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

A. D do 15 kV

B. E do 30 kV

C. D do 1 kV

D. E do 1 kV

Wybór odpowiedzi D do 1 kV jest niepoprawny, ponieważ uprawnienia te dotyczą innych zakresów napięcia, a nie są wystarczające dla instalacji o napięciu 230/400 V, które są klasyfikowane jako instalacje niskonapięciowe. Osoby posiadające uprawnienia D do 1 kV mogą zajmować się pracami w obszarze instalacji do 1 kV, jednak nie dotyczy to bezpośrednio wymiany instalacji w obiektach przemysłowych, gdzie często wymagane są umiejętności z zakresu instalacji niskonapięciowych, co potwierdza konieczność posiadania świadectwa E. Z kolei odpowiedzi takie jak D do 15 kV oraz E do 30 kV są również nieodpowiednie, ponieważ dotyczą instalacji średnio- i wysokiego napięcia, co nie ma zastosowania w przypadku standardowej wymiany instalacji w obiektach przemysłowych, gdzie napięcie wynosi 230/400 V. Typowym błędem myślowym jest założenie, że uprawnienia do wyższego napięcia obejmują również prace w zakresie niskiego napięcia. Istotne jest, aby osoby pracujące z instalacjami elektrycznymi były odpowiednio przeszkolone oraz posiadały konkretną wiedzę o procedurach bezpieczeństwa, a także normach dotyczących pracy z urządzeniami elektrycznymi. Właściwe zrozumienie wymagań dotyczących kwalifikacji oraz rodzaju wykonywanych prac jest kluczowe dla zapewnienia bezpieczeństwa zarówno pracowników, jak i użytkowników instalacji.

Pytanie 9

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

A. Przebudowa przyłącza napowietrznego.

B. Wykonanie instalacji elektrycznej natynkowej.

C. Rozbudowa instalacji elektrycznej podłogowej.

D. Wymiana przyłącza ziemnego.

Wybór odpowiedzi związanych z rozbudową instalacji elektrycznej podłogowej, przebudową przyłącza napowietrznego oraz wykonaniem instalacji elektrycznej natynkowej wskazuje na pewne nieporozumienia dotyczące specyfiki prac modernizacyjnych w instalacjach elektrycznych niskiego napięcia. Rozbudowa instalacji podłogowej odbywa się zazwyczaj w obrębie samego budynku, w obrębie zainstalowanej infrastruktury, co nie wymaga użycia ciężkiego sprzętu. W takich przypadkach wystarczające są standardowe narzędzia ręczne oraz materiały elektryczne, a wszelkie prace można przeprowadzić bez konieczności wykonywania głębokich wykopów. Przebudowa przyłącza napowietrznego również nie wymaga użycia koparki, ponieważ taka operacja odbywa się na wysokości, a kluczowe jest jedynie odpowiednie zainstalowanie i podłączenie przewodów. Wykonanie instalacji elektrycznej natynkowej to proces, który polega na montażu przewodów na powierzchni ścian, a więc również nie wymaga interwencji w głębsze warstwy terenu. Typowym błędem myślowym jest zakładanie, że wszystkie prace modernizacyjne w instalacjach elektrycznych wymagają sprzętu ciężkiego; w rzeczywistości wiele z nich można zrealizować przy użyciu odpowiednich narzędzi ręcznych, zgodnie z najlepszymi praktykami budowlanymi i elektrycznymi, co podkreśla znaczenie właściwego rozróżniania rodzajów prac oraz ich wymagań w kontekście stosowanej technologii.

Pytanie 10

Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instalacja nie działa prawidłowo pomimo sprawnej żarówki. Jaka może być przyczyna tej usterki?

A. Przewody od łącznika A dołączono do zacisków 1 i L łącznika B, natomiast od łącznika C do zacisków 2 i 3 łącznika B.

B. Zamieniono miejscami przewody na zaciskach L oraz 2 łącznika B od strony łącznika C.

C. Przewody od łącznika A dołączono do zacisków 2 i L łącznika B, natomiast od łącznika C do zacisków 1 i 3 łącznika B.

D. Zamieniono miejscami przewody na zaciskach 1 oraz 3 łącznika B od strony łącznika A.

Hmm, coś tu nie gra. W twojej odpowiedzi widać kilka błędów dotyczących podłączenia przewodów w instalacji. Kluczowym problemem jest zamiana zacisków, co może sprawić, że system nie będzie działał jak należy. Przy łączniku krzyżowym musisz pamiętać, żeby przewody od łączników schodowych były przypisane do konkretnej pary zacisków. Jeśli zamienisz L z 2 albo 1 z 3, to lampy nie da się włączyć ani wyłączyć z różnych miejsc. Takie pomyłki często wynikają z niezrozumienia schematów połączeń lub braku wiedzy o tym, jak działają łączniki krzyżowe. Pamiętaj, żeby zawsze patrzeć na szczegóły i dokładnie analizować schematy, bo to klucz do sukcesu w elektryce!

Pytanie 11

Jakie elementy wykorzystuje się w silnikach elektrycznych, aby chronić je przed negatywnymi skutkami wzrostu temperatury uzwojeń?

A. Termistor

B. Bezpiecznik

C. Przekaźnik nadprądowy

D. Wyłącznik silnikowy

Termistor to element półprzewodnikowy, który zmienia swoją rezystancję w zależności od temperatury. W silnikach elektrycznych termistory są powszechnie stosowane do monitorowania temperatury uzwojeń. Gdy temperatura wzrasta, rezystancja termistora zmienia się, co pozwala na wczesne wykrywanie przegrzewania. W praktyce, jeśli temperatura osiągnie ustalony próg, termistor może aktywować sygnał alarmowy lub bezpośrednio wyłączyć silnik, zapobiegając uszkodzeniom. Zastosowanie termistorów w silnikach elektrycznych jest zgodne z normami IEC 60034-1, które zalecają stosowanie odpowiednich zabezpieczeń termicznych w urządzeniach elektrycznych. Dobrą praktyką jest umieszczanie termistorów w pobliżu uzwojeń lub w ich konstrukcji, co pozwala na szybką reakcję na zmiany temperatury i ochronę przed przegrzewaniem, co może prowadzić do awarii. Termistory są stosowane nie tylko w silnikach, ale również w wielu aplikacjach, takich jak urządzenia AGD czy systemy HVAC, gdzie kontrola temperatury jest kluczowa dla prawidłowego funkcjonowania.

Pytanie 12

Jakiego typu obudowę ma urządzenie elektryczne oznaczone na tabliczce znamionowej symbolem IP001?

A. Zamkniętą

B. Wodoszczelną

C. Głębinową

D. Otwartą

Obudowa oznaczona symbolem IP001 wskazuje, że urządzenie ma otwartą konstrukcję, co oznacza, że nie jest przystosowane do ochrony przed wnikaniem wody ani ciał stałych. W standardzie IP (Ingress Protection) pierwsza cyfra, w tym przypadku '0', oznacza brak ochrony przed ciałami stałymi, zaś druga cyfra, '1', oznacza ograniczoną ochronę przed wodą. W praktyce oznacza to, że urządzenie jest przeznaczone do zastosowania w suchych pomieszczeniach, gdzie nie ma ryzyka kontaktu z wodą. Tego typu obudowy są często stosowane w urządzeniach elektronicznych, które nie wymagają specjalnej ochrony, takich jak niektóre modele komputerów, sprzętu biurowego lub urządzeń domowych. Zrozumienie klasyfikacji IP jest kluczowe dla odpowiedniego doboru urządzeń do zastosowań w różnych warunkach otoczenia oraz dla zapewnienia ich długotrwałego i bezpiecznego działania.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Jakie są dopuszczalne maksymalne terminy między kolejnymi kontrolami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi?

A. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

B. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

C. 5 lat dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 5 lat dla weryfikacji rezystancji izolacji

D. 1 rok dla weryfikacji skuteczności ochrony przeciwporażeniowej oraz 1 rok dla weryfikacji rezystancji izolacji

Wybór odpowiedzi, że maksymalne okresy między sprawdzeniami instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi wynoszą 1 rok dla ochrony przeciwporażeniowej i 1 rok dla rezystancji izolacji, są naprawdę zgodne z tym, co mówi prawo i normy. W takich miejscach jak laboratoria chemiczne czy fabryki ryzyko uszkodzenia izolacji jest wyższe, dlatego kontrole powinny być częstsze. Trzeba regularnie sprawdzać, czy wyłączniki różnicowo-prądowe działają, bo to kluczowe dla bezpieczeństwa. A jeśli chodzi o rezystancję izolacji, to wczesne wykrycie problemów może zapobiec poważnym awariom. W praktyce, dobrze zorganizowane harmonogramy przeglądów w zakładach pomagają się dostosować do wymogów prawnych i standardów bezpieczeństwa, takich jak norma PN-EN 60079 dla atmosfer wybuchowych czy PN-IEC 60364 dla instalacji elektrycznych. Przestrzeganie tych zasad jest bardzo ważne, aby zminimalizować ryzyko wypadków i chronić ludzi oraz mienie.

Pytanie 15

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

A. Przerwa w cewce uzwojenia wzbudzenia.

B. Nadmierny luz w łożyskach.

C. Zbyt duża wartość rezystora regulacyjnego.

D. Złe ustawienie szczotek.

Nadmierny luz w łożyskach silnika komutatorowego może wpływać na jego ogólną wydajność, jednak nie jest bezpośrednią przyczyną zakłóceń RTV. Luz w łożyskach prowadzi głównie do zwiększonego tarcia oraz drgań, co w dłuższej perspektywie może uszkodzić silnik, ale nie generuje zakłóceń elektromagnetycznych związanych z pracą szczotek i komutatora. Przerwa w cewce uzwojenia wzbudzenia również nie jest bezpośrednio związana z zakłóceniami RTV, choć może prowadzić do niestabilnej pracy silnika. W przypadku cewki wzbudzenia, awaria skutkowałaby spadkiem wydajności silnika, co objawia się spadkiem mocy, ale nie dojdzie do emisji zakłóceń. Zbyt duża wartość rezystora regulacyjnego wpływa na przepływ prądu w obwodzie, co może powodować przegrzewanie się elementów, ale także nie jest przyczyną zakłóceń RTV. Wybierając metody diagnostyczne, ważne jest zrozumienie, że zakłócenia RTV są najczęściej związane z niewłaściwym stanem szczotek, a nie innymi problemami mechanicznymi czy elektrycznymi. Analiza przyczyn zakłóceń powinna zawsze uwzględniać każdy z tych aspektów, aby skutecznie zdiagnozować źródło problemu.

Pytanie 16

Które oznaczenie powinno znaleźć się na schemacie w miejscu oznaczonym czerwoną strzałką, aby w układzie wykonanym zgodnie z tym schematem, stycznik mógł pracować z samopodtrzymaniem?

A. S0

B. F1

C. K1

D. S1

Odpowiedź oznaczona jako K1 jest prawidłowa, ponieważ odnosi się do styku pomocniczego stycznika, który jest kluczowy dla zrealizowania funkcji samopodtrzymania w układzie. Samopodtrzymanie oznacza, że po uruchomieniu układu, cewka stycznika nadal otrzymuje napięcie, nawet gdy przycisk start (S1) zostanie zwolniony. Aby osiągnąć ten efekt, musimy wykorzystać styk pomocniczy K1, który jest zamknięty w momencie, gdy stycznik jest aktywowany. W praktyce oznacza to, że w momencie, gdy przycisk S1 jest naciśnięty, cewka stycznika otrzymuje napięcie i załącza się, a styk K1 łączy obwód, co utrzymuje zasilanie cewki. Dzięki temu, nawet po zwolnieniu przycisku start, stycznik pozostaje w stanie załączonym. Takie rozwiązanie jest standardowo stosowane w instalacjach elektrycznych i automatyce przemysłowej, aby zapewnić ciągłość pracy urządzeń. Zgodnie z dobrymi praktykami, zapewnia to nie tylko efektywność, ale również bezpieczeństwo działania układu.

Pytanie 17

Podczas wymiany uszkodzonego przewodu PEN w instalacji o napięciu do 1 kV, która jest trwale zamontowana, należy pamiętać, aby nowy przewód miał przekrój co najmniej

A. 10 mm2 Cu lub 16 mm2 Al

B. 16 mm2 Cu lub 10 mm2 Al

C. 10 mm2 Cu lub 10 mm2 Al

D. 16 mm2 Cu lub 16 mm2 Al

Zastosowanie nieodpowiednich przekrojów przewodów w instalacjach elektrycznych prowadzi do wielu problemów, w tym do zwiększonego ryzyka awarii i zagrożeń związanych z bezpieczeństwem. Wybór przewodu 16 mm2 Cu lub 16 mm2 Al, jak wskazano w pierwszej opcji, jest niepoprawny, ponieważ nie uwzględnia różnic w przewodności między miedzią a aluminium. Miedź ma znacznie lepsze właściwości przewodzące niż aluminium, co oznacza, że przewody miedziane mogą być cieńsze przy tej samej dopuszczalnej obciążalności prądowej. Kolejna błędna opcja, czyli 10 mm2 Cu lub 10 mm2 Al, również nie spełnia wymogów bezpieczeństwa, ponieważ przewody aluminiowe o przekroju 10 mm2 nie są wystarczające do prawidłowego funkcjonowania w instalacjach o napięciu do 1 kV, co jest wyraźnie określone w normach branżowych. Najczęstsze błędy myślowe prowadzące do takich wniosków wynikają z braku zrozumienia różnic w materiałach oraz ich właściwości elektrycznych. Użytkownicy często mylą minimalne przekroje z maksymalnymi wartościami, co prowadzi do niewłaściwej kalkulacji wymagań dla instalacji. W praktyce, ignorowanie norm dotyczących przekrojów przewodów może prowadzić do przegrzewania się, a w skrajnych przypadkach do pożarów, dlatego kluczowe jest stosowanie się do obowiązujących standardów i wytycznych w celu zapewnienia bezpieczeństwa zarówno ludzi, jak i mienia.

Pytanie 18

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zbyt wysoka temperatura urządzenia

B. Zużyte łożyska kulkowe na wale silnika

C. Niestabilne przymocowanie silnika do podłoża

D. Zanik napięcia w jednej z faz

Zużyte łożyska kulkowe w silniku to często powód, dla którego zaczyna on głośno stukać. Kiedy silnik pracuje bez obciążenia, wirnik kręci się szybko, co zwiększa napięcie na łożyskach. Z czasem te łożyska się zużywają, co prowadzi do luzów, a to z kolei skutkuje nieprzyjemnymi wibracjami i hałasami. Warto pamiętać, że jeśli łożyska są uszkodzone, ich wymiana to coś, co trzeba zrobić jak najszybciej, żeby nie narobić jeszcze większych szkód, jak na przykład uszkodzenie wirnika czy wału silnika. Regularne sprawdzanie stanu łożysk, a także dbanie o odpowiednie smarowanie, to kluczowe sprawy, o których nie można zapominać. Gdy usłyszysz głośne stukanie, zrób dokładną inspekcję łożysk. To zgodne z zasadami dobrego utrzymania urządzeń. Można też pomyśleć o czujnikach wibracji, które mogą pomóc w wychwyceniu problemów zanim będzie za późno.

Pytanie 19

Jak często należy przeprowadzać oględziny domowej instalacji elektrycznej?

A. 60 miesięcy

B. 12 miesięcy

C. 35 miesięcy

D. 24 miesiące

Oględziny domowej instalacji elektrycznej powinno się robić co 60 miesięcy. To, co mówią polskie normy, jak PN-IEC 60364, jest dość jasne. Regularne przeglądy są mega ważne, bo zapewniają bezpieczeństwo użytkowników i sprawiają, że instalacja działa bez problemów. W ciągu tych pięciu lat warto, żeby właściciele domów robili dokładne inspekcje. To znaczy, że powinno się nie tylko patrzeć na to, jak wygląda instalacja, ale też zmierzyć najważniejsze parametry elektryczne. Można na przykład sprawdzić przewody, gniazdka, wyłączniki, a także zobaczyć, czy zabezpieczenia działają, jak powinny. Z własnego doświadczenia wiem, że regularne przeglądy mogą zapobiegają awariom i pomagają zaoszczędzić na rachunkach za prąd, co w obecnych czasach ma znaczenie. Ciekawe, że przepisy mogą się różnić, zwłaszcza w budynkach publicznych, gdzie te zasady są często bardziej restrykcyjne.

Pytanie 20

Podczas naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW technik ma wymienić uszkodzony przewód OWY 4×4 mm² 450 V/750 V na nowy. Która z poniższych właściwości przewodu H03RR-F 4G4 uniemożliwia jego wykorzystanie w miejsce dotychczasowego?

A. Zbyt mały przekrój znamionowy żył przewodu

B. Zbyt niskie napięcie znamionowe przewodu

C. Niewłaściwy materiał izolacji przewodu

D. Brak żyły izolowanej w kolorze żółtozielonym

Zastosowanie przewodu H03RR-F 4G4 w miejsce przewodu OWY 4×4 mm² 450 V/750 V jest niewłaściwe, ponieważ jego napięcie znamionowe wynosi zaledwie 300 V/500 V, co jest zbyt niskie w kontekście wymagań dla obwodu zasilania silnika indukcyjnego o mocy 7,5 kW. Przewody muszą być dobierane zgodnie z maksymalnym napięciem, jakie mogą występować w danej instalacji. Standardy, takie jak PN-IEC 60228, określają dopuszczalne wartości dla przewodów, a dla silników często rekomendowane jest używanie przewodów o wyższym napięciu znamionowym, aby zapewnić nie tylko sprawność, ale również bezpieczeństwo użytkowania. W praktyce, stosowanie przewodów o adekwatnym napięciu znamionowym chroni przed ryzykiem przebicia izolacji, co mogłoby prowadzić do awarii urządzeń oraz potencjalnie niebezpiecznych sytuacji. W przypadku, gdyby przewód uległ uszkodzeniu, niskie napięcie znamionowe mogłoby nie zapewnić odpowiedniej ochrony, dlatego kluczowe jest przestrzeganie norm branżowych przy doborze materiałów. Właściwy dobór przewodów nie tylko wpływa na wydajność instalacji, ale również na bezpieczeństwo operacyjne, co jest priorytetem w każdej branży związanej z instalacjami elektrycznymi.

Pytanie 21

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

A. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

B. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

C. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

D. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

Prawidłowo wskazany okres 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji dobrze odzwierciedla praktykę eksploatacji instalacji w pomieszczeniach zagrożonych pożarem. W takich miejscach (np. stolarnie, lakiernie, magazyny materiałów łatwopalnych) instalacja elektryczna pracuje w trudniejszych warunkach: większe zapylenie, wilgoć, wyższa temperatura, obecność oparów palnych. To wszystko przyspiesza starzenie się izolacji przewodów i osprzętu. Dlatego pomiar rezystancji izolacji robi się częściej – co najmniej raz w roku – żeby wychwycić w porę spadek jakości izolacji, mikrouszkodzenia, zawilgocenia, nadpalenia. Z mojego doświadczenia w zakładach produkcyjnych roczny przegląd izolacji to absolutne minimum, a czasem robi się go nawet częściej, np. po większych awariach lub modernizacjach. Ochrona przeciwporażeniowa (sprawdzenie impedancji pętli zwarcia, ciągłości przewodów ochronnych, działania zabezpieczeń) jest oczywiście też kluczowa, ale jej parametry nie zmieniają się aż tak szybko w czasie, jeśli instalacja jest poprawnie wykonana i nie jest mechanicznie niszczona. Dlatego okres 5 lat jest tu uznawany za wystarczający, pod warunkiem normalnej eksploatacji i braku sygnałów o uszkodzeniach. Ważne jest też to, że mówimy o minimalnych okresach – dobre praktyki i niektóre wewnętrzne instrukcje zakładowe potrafią te terminy skracać. Normy i przepisy (np. wytyczne oparte na PN-HD 60364 i przepisach przeciwpożarowych) podkreślają, że w obiektach o podwyższonym ryzyku pożaru priorytetem jest kontrola stanu izolacji, bo to właśnie pogorszenie izolacji bardzo często jest początkiem zwarcia, a w konsekwencji pożaru. W praktyce technik lub elektryk z uprawnieniami SEP wykonuje pomiary, sporządza protokół i na tej podstawie ocenia się, czy instalacja nadaje się do dalszej eksploatacji, czy trzeba np. wymienić część przewodów, osprzętu albo dołożyć dodatkowe zabezpieczenia.

Pytanie 22

Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?

A. Instalowania osłon i barier

B. Umieszczenia elementów z napięciem poza zasięgiem ręki

C. Samoczynnego szybkiego wyłączenia napięcia

D. Izolowania części czynnych

Wybierając odpowiedzi, które nie dotyczą samoczynnego szybkiego wyłączenia napięcia, można napotkać na szereg nieporozumień odnośnie metod ochrony przed dotykiem pośrednim. Instalowanie osłon i zagrodzeń, mimo że jest zalecaną praktyką w wielu instalacjach, nie zapewnia wystarczającej ochrony w sytuacji, gdy dojdzie do awarii izolacji. Osłony mogą jedynie ograniczyć dostęp do części czynnych, ale ich skuteczność zależy od prawidłowego ich montażu i utrzymania. Ponadto, umieszczanie elementów pod napięciem poza zasięgiem ręki, chociaż może zapobiec przypadkowemu dotykaniu, nie eliminuje ryzyka porażenia w przypadku uszkodzenia tych elementów. Ostatecznie, izolowanie części czynnych jest istotne, ale nie wystarczające jako jedyne zabezpieczenie. Gdy izolacja ulegnie uszkodzeniu, nie można polegać wyłącznie na niej dla bezpieczeństwa. Z perspektywy norm i przepisów, kluczowe jest implementowanie zintegrowanych systemów ochrony, gdzie samoczynne szybkie wyłączenie napięcia działa jako krytyczny mechanizm awaryjny, który powinien być stosowany równolegle z innymi metodami, aby zapewnić maksymalne bezpieczeństwo. Warto zauważyć, że błędne wnioski często wynikają z pomijania złożoności problemu oraz niepełnego zrozumienia zasady działania poszczególnych elementów ochrony przeciwporażeniowej.

Pytanie 23

Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?

A. Podłączenie dodatkowego obciążenia, co może pogorszyć sytuację

B. Odłączenie uziemienia, co jest niebezpieczne i niewłaściwe

C. Zmiana przewodów, chociaż to nie rozwiązuje problemu napięcia na obudowie

D. Natychmiastowe wyłączenie zasilania

W przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego, najlepszym i najbezpieczniejszym działaniem jest natychmiastowe odłączenie zasilania. Jest to zgodne z podstawowymi zasadami bezpieczeństwa elektrycznego i normami BHP. Gdy urządzenie elektryczne ma napięcie na obudowie, może to oznaczać uszkodzenie izolacji lub inny problem techniczny, który stwarza ryzyko porażenia prądem. Szybkie odłączenie zasilania eliminuje to ryzyko i pozwala na dalsze, bezpieczne działania. Po odłączeniu zasilania należy również upewnić się, że urządzenie jest odpowiednio uziemione, aby uniknąć podobnych problemów w przyszłości. Następnie można przystąpić do diagnostyki i naprawy urządzenia przez wykwalifikowanego specjalistę, co jest zgodne z dobrą praktyką w branży elektrycznej. Ważne jest również, by regularnie sprawdzać stan techniczny urządzeń elektrycznych i ich uziemienia, aby uniknąć takich sytuacji w przyszłości. Moim zdaniem, wiedza o bezpiecznym postępowaniu w takich sytuacjach powinna być podstawą w każdej edukacji technicznej.

Pytanie 24

Uzwojenie pierwotne transformatora jednofazowego jest zrobione z drutu nawojowego

A. o większej średnicy i wyższej liczbie zwojów niż uzwojenie wtórne

B. o większej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

C. o mniejszej średnicy i niższej liczbie zwojów niż uzwojenie wtórne

D. o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne

Wybrane odpowiedzi mylą podstawowe zasady działania transformatorów. Uzwojenie pierwotne nie powinno być wykonane z drutu o większej średnicy ani mniejszej liczbie zwojów niż uzwojenie wtórne, ponieważ takie podejście skutkuje osłabieniem indukcji elektromagnetycznej. Przy mniejszej liczbie zwojów w uzwojeniu pierwotnym, pole magnetyczne generowane w rdzeniu byłoby niewystarczające do efektywnego przekazywania energii, co prowadziłoby do niskiej wydajności transformatora. Kolejnym błędem jest założenie, że większa średnica drutu w uzwojeniu pierwotnym sprzyja zwiększeniu efektywności. W rzeczywistości, cieńszy drut z większą liczbą zwojów pozwala na skoncentrowanie pola magnetycznego, co jest kluczowe dla działania transformatora. W przypadku stosowania drutu o większej średnicy, efektywność transformacji napięcia uległaby znacznemu pogorszeniu, a straty energii z powodu efektu Joule'a wzrosłyby. Ponadto, w kontekście inżynierii elektrycznej, projektowanie uzwojeń opiera się na zasadach indukcji elektromagnetycznej oraz na optymalizacji parametrów, co sprawia, że wiedza o liczbie zwojów oraz ich średnicy jest niezbędna do stworzenia efektywnego urządzenia. Użycie niewłaściwych wartości nie tylko obniża efektywność, ale również może prowadzić do awarii urządzenia.

Pytanie 25

Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?

A. A.

B. B.

C. D.

D. C.

Wybór aparatu zabezpieczającego dla obwodu piekarnika elektrycznego jest kluczowy, ponieważ niewłaściwy dobór może prowadzić do poważnych konsekwencji, zarówno dla bezpieczeństwa użytkownika, jak i dla samego urządzenia. Odpowiedzi inne niż B wskazują na różne nieprawidłowe podejścia do analizy wymagań dla obwodu zasilającego. Na przykład, aparat A, który ma zbyt niską wartość nominalną prądu, co oznacza, że nie jest w stanie poradzić sobie z obciążeniem rzędu 13 A. W przypadku normalnej pracy piekarnika, taki aparat szybko by się zadziała, co prowadziłoby do niepotrzebnych przerw w działaniu urządzenia. Aparaty C oszacowane na wartość nominalną, która również jest zbyt niska, mogą prowadzić do tych samych problemów. Wybór aparatu D z nadmiernie wysoką wartością prądu nominalnego może z kolei spowodować, że nie zareaguje on na niebezpieczne sytuacje, takie jak zwarcia, co stwarza ryzyko uszkodzenia urządzeń, a nawet pożaru. Kluczową zasadą w doborze aparatów zabezpieczających jest uwzględnienie nie tylko wartości prądu, ale także charakteru obciążenia oraz jego zmienności. Należy odwołać się do norm i dobrych praktyk, takich jak PN-IEC 60947-2, które wskazują, że każdy obwód powinien być zabezpieczony odpowiednio dobranym aparatem, który zapewni zarówno ochronę przed przeciążeniem, jak i zwarciem. Użytkownicy powinni być świadomi, że dobór zabezpieczeń nie jest jednorazową decyzją, lecz procesem, który wymaga przemyślanej analizy i znajomości specyfiki urządzeń elektrycznych.

Pytanie 26

Jakie mogą być powody częstego wypalania się żarówki w żyrandolu?

A. Zainstalowanie żarówki o niewystarczającej mocy

B. Niewłaściwie dobrane zabezpieczenie przeciążeniowe

C. Uszkodzenie przewodu ochronnego

D. Luźne połączenie oprawy z instalacją

Wybór żarówki o zbyt małej mocy jako przyczyny częstego przepalania się żarówek jest błędnym rozumowaniem. Mniejsza moc żarówki nie prowadzi do jej przepalania; wręcz przeciwnie, może skutkować mniejszym poborem prądu, co jest korzystne dla instalacji elektrycznej. Warto jednak zauważyć, że stosowanie żarówek o zbyt dużej mocy w oprawach może prowadzić do przegrzewania się, ale nie w przypadku mocy zbyt niskiej. Z kolei źle dobrane zabezpieczenie przeciążeniowe może wprowadzać problemy z nadmiernym przepływem prądu, co również przyczynia się do uszkodzeń, ale nie jest bezpośrednio związane z przepalaniem żarówek w żyrandolu. Istotne jest, aby dobrać odpowiednie zabezpieczenia, które chronią przed przeciążeniem i zwarciem, co jest zgodne z normami instalacyjnymi. Natomiast uszkodzenie przewodu ochronnego, chociaż poważne, nie wpływa bezpośrednio na częstotliwość przepalania się żarówek. Uszkodzony przewód ochronny stwarza zagrożenie elektryczne i może prowadzić do porażenia prądem, ale nie jest przyczyną problemów z samymi żarówkami. Kluczem do zrozumienia problemu jest znajomość zasad działania instalacji elektrycznych oraz prawidłowe podejście do konserwacji i przeglądów, co pozwala unikać błędnych interpretacji takich przypadków.

Pytanie 27

Który z podanych przewodów elektrycznych powinno się zastosować do wykonania przyłącza elektrycznego ziemnego budynku jednorodzinnego z napowietrzną linią 230/400 V?

A. AFL 6 120

B. AsXS 4×70

C. YAKY 4×10

D. AAFLwsXSn 50

Przewody AsXS 4×70, AAFLwsXSn 50 oraz AFL 6 120, mimo że są to przewody o dużych przekrojach i różnych zastosowaniach, nie spełniają wymagań dla wykonania przyłącza elektrycznego ziemnego dla budynku jednorodzinnego z linią napowietrzną 230/400 V. Przewód AsXS 4×70, mimo że ma wyższy przekrój, jest typowym przewodem stosowanym w instalacjach przemysłowych, co czyni go zbyt dużym i niepraktycznym w kontekście przyłącza do jednorodzinnego budynku. Wybór przewodu o tak dużym przekroju może prowadzić do nieefektywnie wysokich kosztów oraz problemów z montażem. Przewód AAFLwsXSn 50, z kolei, jest przewodem aluminiowym, ale jego przekrój i specyfika zastosowania nie są zgodne z wymaganiami dla bezpiecznego przyłącza ziemnego. Użycie przewodu o takiej budowie mogłoby prowadzić do problemów z uziemieniem oraz zwiększoną podatnością na uszkodzenia mechaniczne. Natomiast AFL 6 120, choć jest przewodem dostosowanym do dużych obciążeń, to jego konstrukcja i przeznaczenie w szczególności w instalacjach energetycznych sprawiają, że nie jest on zalecany do przyłącza dla budynku jednorodzinnego. Wybór niewłaściwego przewodu może prowadzić nie tylko do problemów technicznych, ale również do naruszenia przepisów prawa budowlanego oraz norm bezpieczeństwa, co jest szczególnie istotne w kontekście zapewnienia bezpieczeństwa użytkowników budynku.

Pytanie 28

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?

A. Wykonanie instalacji elektrycznej natynkowej.

B. Przebudowa przyłącza napowietrznego.

C. Rozbudowa instalacji elektrycznej podłogowej.

D. Wymiana przyłącza ziemnego.

Wybór niepoprawnych odpowiedzi może wynikać z nieporozumienia dotyczącego specyfiki prac modernizacyjnych w instalacjach elektrycznych. Przebudowa przyłącza napowietrznego, choć również związana z instalacjami elektrycznymi, nie wymaga użycia koparki łańcuchowej, ponieważ jest realizowana na powierzchni, bez potrzeby wykonywania głębokich wykopów. Podobnie, wykonanie instalacji elektrycznej natynkowej to proces polegający na umieszczaniu przewodów na powierzchni ścian, co nie wiąże się z koniecznością wykopów, a raczej z umiejętnym ich montażem i estetycznym wykończeniem. Rozbudowa instalacji elektrycznej podłogowej także nie wymaga głębokich wykopów, ponieważ często odbywa się przez dodawanie nowych elementów do istniejącej struktury, co nie stawia przed wykonawcą takich wyzwań, jakie stawia wymiana przyłącza ziemnego. Wybór niewłaściwej odpowiedzi może również wynikać z braku zrozumienia, że nie wszystkie prace w instalacjach elektrycznych niskiego napięcia wymagają wykorzystania ciężkiego sprzętu. Zrozumienie kontekstu zastosowania odpowiednich narzędzi w zależności od specyfiki prac jest kluczowe w tej branży, co podkreśla znaczenie szkoleń i znajomości standardów branżowych.

Pytanie 29

Sposób wykonywania którego pomiaru przedstawiono na ilustracji?

A. Pomiaru rezystywności gruntu.

B. Pomiaru rezystancji izolacji przewodu.

C. Pomiaru impedancji pętli zwarciowej.

D. Pomiaru rezystancji uziemienia.

Na zdjęciu widać cęgowy miernik uziemienia obejmujący przewód uziemiający przy słupie – to jest typowy sposób wykonywania pomiaru rezystancji uziemienia. Ten rodzaj miernika wysyła prąd pomiarowy jedną połową cęgów, a drugą połową mierzy spadek napięcia. Na tej podstawie, zgodnie z prawem Ohma, wylicza rezystancję pętli uziemienia. Co ważne, ta metoda działa poprawnie tylko wtedy, gdy uziom jest częścią większego układu uziemień (np. kilka uziomów połączonych bednarką, uziemienie słupa linii napowietrznej, uziemienie stacji transformatorowej). Wtedy prąd pomiarowy „wraca” przez pozostałe uziomy i sieć. W praktyce taki pomiar stosuje się tam, gdzie klasyczna metoda z sondami pomocniczymi (uziom roboczy + dwie sondy prądowa i napięciowa) jest kłopotliwa: przy słupach energetycznych, ogrodzeniach, instalacjach odgromowych na działających obiektach, gdzie nie ma jak rozciągnąć przewodów na kilkanaście–kilkadziesiąt metrów. Miernik cęgowy pozwala mierzyć bez rozpinania przewodu uziemiającego, co jest zgodne z dobrymi praktykami eksploatacyjnymi – nie przerywamy ochrony przeciwporażeniowej na czas pomiaru. Normowo pomiary rezystancji uziemień opisują m.in. PN-HD 60364 i PN-EN 62305 dla instalacji odgromowych. Z mojego doświadczenia w eksploatacji sieci SN i nn taki cęgowy pomiar jest bardzo wygodny przy okresowych przeglądach – można szybko sprawdzić, czy rezystancja uziemienia nie przekracza wartości wymaganych dla danej instalacji, co ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej i odprowadzania prądów piorunowych. Warto też pamiętać, że dobry wynik pomiaru uziomu nie zwalnia z kontroli ciągłości połączeń wyrównawczych oraz stanu mechanicznego całej instalacji ochronnej.

Pytanie 30

Dobierz stycznik do załączania i wyłączania pieca oporowego w układzie zasilania przedstawionym na schemacie.

A. D.

B. C.

C. B.

D. A.

Wybór niewłaściwego stycznika do załączania pieca oporowego może prowadzić do wielu problemów, zarówno technicznych, jak i bezpieczeństwa. Odpowiedzi, które nie uwzględniają napięcia cewki oraz prądu znamionowego, mogą prowadzić do sytuacji, w której stycznik nie jest w stanie skutecznie załączać lub wyłączać obciążenia, co może skutkować jego przegrzaniem, a w najgorszym przypadku – pożarem. Styczniki powinny być dobierane na podstawie rzeczywistych parametrów obciążenia – w tym przypadku prąd znamionowy pieca wynoszący 9.96 A wymaga, aby wybrany stycznik miał odpowiedni margines bezpieczeństwa. Odpowiedzi z zbyt niskim prądem znamionowym, jak na przykład 8 A, mogą być niewystarczające, co prowadzi do ich przegrzania i uszkodzenia. Ponadto, niewłaściwe napięcie cewki może skutkować niemożnością załączenia lub wyłączenia stycznika, co w aplikacjach przemysłowych stanowi poważne zagrożenie. Kluczowe jest, aby pamiętać, że dobór sprzętu elektrycznego musi być zgodny z obowiązującymi normami, takimi jak IEC 60947-4-1, które nakładają odpowiednie wymagania dotyczące parametrów styczników. Warto również zauważyć, że wybór styczników powinien uwzględniać długoterminowe koszty eksploatacji, a nie tylko początkowe wydatki, ponieważ niewłaściwy dobór może prowadzić do wyższych kosztów serwisowych i przestojów w pracy urządzeń.

Pytanie 31

Dobierz przekrój $ S $ przewodu o żyłach miedzianych i długości $ l = 11 \, \text{m} $ do wykonania obwodu stałoprądowego o napięciu $ U_N = 50 \, \text{V} $ tak, aby nie został przekroczony spadek napięcia $ \Delta U_{\%} = 4 \% $ przy maksymalnym obciążeniu. Obwód jest zabezpieczony wyłącznikiem nadprądowym B10. Wzory do obliczeń:
$$ \Delta U_{\%} = 200 \cdot \frac{I \cdot l}{\gamma \cdot U_N \cdot S} $$
$$ \gamma_{Cu} = 55 \, \frac{m}{\Omega \text{mm}^2} $$

A. $ S = 2,5 \, \text{mm}^2 $

B. $ S = 4,0 \, \text{mm}^2 $

C. $ S = 1,0 \, \text{mm}^2 $

D. $ S = 1,5 \, \text{mm}^2 $

Wybór przekroju przewodu mniejszego od 2,5 mm2, takiego jak 1,5 mm2, 1,0 mm2 czy 4,0 mm2, wiąże się z poważnymi konsekwencjami technicznymi. Przede wszystkim, przy długości przewodu 11 m oraz napięciu 50 V, spadek napięcia przy mniejszych przekrojach może przekroczyć dopuszczalny limit 2 V. Zastosowanie zbyt małego przekroju prowadzi do zwiększonego oporu przewodów, co z kolei skutkuje wyższym spadkiem napięcia, a to negatywnie wpływa na wydajność i niezawodność obwodu. Przykładowo, w przypadku zastosowania S = 1,5 mm2, spadek napięcia może być zbyt duży, co naraża podłączone urządzenia na niestabilne napięcie, a w dłuższej perspektywie na uszkodzenia. Warto również zauważyć, że wybór zbyt dużego przekroju, jak S = 4,0 mm2, może być nieopłacalny oraz nieefektywny z punktu widzenia kosztów materiałów. W praktyce, projektanci instalacji elektrycznych powinni trzymać się standardów określonych w normach branżowych, które określają minimalne przekroje dla różnych długości przewodów oraz wartości napięcia. Dlatego ważne jest, aby przy doborze przekroju przewodu zawsze brać pod uwagę nie tylko obciążenie, ale również długość oraz właściwe normy, co pozwoli na zapewnienie bezpieczeństwa i efektywności energetycznej instalacji.

Pytanie 32

Do czego służy przyrząd przedstawiony na rysunku?

A. Do pomiarów rezystywności gruntu.

B. Do sprawdzania ciągłości przewodów.

C. Do lokalizacji uszkodzeń linii kablowej.

D. Do pomiarów rezystancji uziemienia uziomu.

Wybór odpowiedzi dotyczącej pomiarów rezystywności gruntu, sprawdzania ciągłości przewodów czy pomiarów rezystancji uziemienia uziomu wskazuje na pewne nieporozumienie dotyczące funkcji stosowanych przyrządów. Pomiar rezystywności gruntu jest istotny w kontekście określenia, jak dobrze grunt przewodzi prąd, co ma kluczowe znaczenie przy projektowaniu uziemienia. Jednakże lokalizator uszkodzeń kabli nie służy do tego celu, a jego funkcjonalność koncentruje się na lokalizowaniu konkretnych, fizycznych uszkodzeń w infrastrukturze kablowej. Podobnie, sprawdzanie ciągłości przewodów to proces, który najczęściej odbywa się za pomocą multimetru, a nie lokalizatora. Tego typu urządzenia są stosowane do stwierdzania, czy prąd może swobodnie przepływać przez przewody, co jest innym zagadnieniem niż identyfikacja uszkodzeń. W przypadku pomiarów rezystancji uziemienia, które mają na celu zapewnienie skutecznego działania systemów uziemiających, również nie są one związane z lokalizacją uszkodzeń. Błąd w interpretacji tych zagadnień często wynika z niepełnego zrozumienia różnicy między różnymi typami urządzeń pomiarowych oraz ich specyfiką działania. Niepoprawne skojarzenie lokalizatora z innymi funkcjami pomiarowymi wskazuje na konieczność dokładniejszego zapoznania się z zasadami działania sprzętu oraz jego zastosowaniem w praktyce, co jest kluczowe w zapewnieniu bezpieczeństwa i efektywności operacji w branży elektroenergetycznej.

Pytanie 33

Osoby zajmujące się naprawą instalacji elektrycznych w budynkach mieszkalnych powinny posiadać

A. zaświadczenie o przeszkoleniu wystawione przez osobę mającą uprawnienia

B. uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym

C. zaświadczenie o przeszkoleniu wydane przez administratora budynku

D. pisemne zezwolenie na pracę od kierownika robót

Odpowiedź "uprawnienie potwierdzone odpowiednim świadectwem kwalifikacyjnym" jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz normami dotyczącymi bezpieczeństwa pracy, osoby zajmujące się instalacjami elektrycznymi muszą posiadać odpowiednie kwalifikacje, które są dokumentowane przez świadectwa kwalifikacyjne. Tego typu świadectwa są wydawane na podstawie ukończenia specjalistycznych szkoleń oraz zdania egzaminów, które potwierdzają znajomość przepisów, norm i standardów dotyczących instalacji elektrycznych. Przykładem może być świadectwo wydawane przez Urząd Dozoru Technicznego, które jest wymagane do przeprowadzania prac w obiektach, gdzie stosuje się urządzenia elektryczne pod napięciem. Dzięki posiadaniu takich uprawnień, technicy elektrycy zapewniają bezpieczeństwo nie tylko sobie, ale również użytkownikom budynków. Posiadanie świadectwa kwalifikacyjnego jest zatem kluczowe dla profesjonalizmu w branży oraz zgodności z obowiązującym prawem, co przekłada się na bezpieczne i efektywne wykonywanie zadań w zakresie instalacji i konserwacji systemów elektrycznych.

Pytanie 34

Jaką liczbę należy użyć do pomnożenia wartości znamionowego prądu silnika trójfazowego klatkowego, który napędza pompę, aby obliczyć maksymalną dopuszczalną wartość nastawy prądu na jego zabezpieczeniu termicznym?

A. 1,1

B. 2,2

C. 0,8

D. 1,4

Odpowiedź 1,1 jest poprawna, ponieważ przy obliczaniu maksymalnej dopuszczalnej wartości nastawy prądu na zabezpieczeniu termicznym silników trójfazowych, stosuje się współczynnik 1,1. Ten współczynnik uwzględnia zwiększone obciążenie silnika w przypadku jego rozruchu oraz wpływ na jego pracę w warunkach długotrwałego obciążenia. Przyjmuje się, że silniki trójfazowe mogą być obciążane do wartości 10% powyżej znamionowej przez krótki czas, co jest kluczowe dla ochrony silnika oraz zapewnienia jego efektywności. W praktyce oznacza to, że jeżeli znamionowy prąd silnika wynosi na przykład 10 A, to maksymalna wartość nastawy na zabezpieczeniu termicznym powinna wynosić 11 A. Zastosowanie tego współczynnika jest zgodne z normami IEC 60034 oraz wytycznymi producentów urządzeń, co jest kluczowe dla zabezpieczenia silników i zapewnienia ich prawidłowej pracy.

Pytanie 35

Jakie urządzenie służy do pomiaru obrotów wału silnika?

A. Induktor

B. Anemometr

C. Prądnica tachometryczna

D. Przekładnik napięciowy

Prądnica tachometryczna to urządzenie, które służy do pomiaru prędkości obrotowej wału silnika poprzez generowanie napięcia elektrycznego proporcjonalnego do szybkości obrotu. Działa na zasadzie indukcji elektromagnetycznej, co oznacza, że obracający się wał silnika powoduje zmiany w strumieniu magnetycznym, co z kolei generuje napięcie. Jest to kluczowe w aplikacjach, gdzie precyzyjny pomiar prędkości obrotowej jest niezbędny, na przykład w automatyce przemysłowej, napędach elektrycznych oraz inżynierii mechanicznej. Użycie prądnicy tachometrycznej pozwala na ciągłe monitorowanie prędkości, co jest istotne dla zapewnienia optymalnego przebiegu procesów, jak również dla ochrony urządzeń przed przeciążeniem. W standardach przemysłowych, takich jak ISO 9001, zaleca się stosowanie takich rozwiązań dla zwiększenia niezawodności i efektywności operacyjnej.

Pytanie 36

Które elementy na zamieszczonym schemacie układu prostownikowego stanowią zabezpieczenie przed przepięciami komutacyjnymi?

A. Obwody R1C1

B. Obwody R2C2

C. Bezpieczniki F2

D. Bezpieczniki F3

W prostownikach i ogólnie w układach energoelektronicznych bardzo łatwo pomylić elementy odpowiedzialne za ochronę przed przepięciami z tymi, które chronią przed zwarciem czy przeciążeniem. Na schemacie mamy kilka grup elementów: obwody R1C1, obwody R2C2 oraz bezpieczniki F2 i F3. Wszystkie wyglądają „jakieś zabezpieczenia”, ale ich funkcje są zupełnie różne. Kluczowe jest zrozumienie, czym są przepięcia komutacyjne. Pojawiają się one wtedy, gdy prąd płynący przez element indukcyjny (np. uzwojenie transformatora, dławik, silnik) jest nagle przełączany lub przerywany. Indukcyjność „broni się” przed gwałtowną zmianą prądu, generując krótkotrwałe, wysokie skoki napięcia. Te impulsy mogą przebijać izolację, niszczyć diody, tyrystory, tranzystory mocy. Do ich ograniczania stosuje się układy RC, nazywane gasikami, snubberami, które montuje się bezpośrednio tam, gdzie zachodzi komutacja. Właśnie taką rolę pełnią obwody R2C2 – są skojarzone z częścią prostownikową i ich zadaniem jest tłumienie przepięć w momencie przełączania prądów. Natomiast obwody R1C1 w wielu schematach pełnią inną funkcję: mogą służyć jako układy filtrujące, formujące napięcie sterujące, kompensujące zakłócenia o wysokiej częstotliwości po stronie sterowania czy ograniczające zakłócenia przewodzone do sieci. One też wpływają na kształt przebiegów, ale nie są typowym zabezpieczeniem przed przepięciami komutacyjnymi w obwodzie mocy. Typowy błąd myślowy polega na tym, że każdy RC w układzie traktuje się jako „zabezpieczenie przed przepięciami”, co nie zawsze jest prawdą – liczy się miejsce wpięcia i kontekst pracy. Jeszcze częściej myli się zabezpieczenia przeciwprzepięciowe z bezpiecznikami topikowymi. Bezpieczniki F2 i F3 są przeznaczone do ochrony nadprądowej: zadziałają przy zwarciu, przeciążeniu, długotrwałym zbyt dużym prądzie. Ich zadaniem jest odłączyć obwód, żeby nie doszło do przegrzania przewodów, transformatora, prostownika. Nie reagują one na krótkie impulsy napięciowe o dużej wartości, bo energia tych impulsów jest zbyt mała, żeby przepalić topik. Dlatego bezpiecznik nie „gasi” przepięć komutacyjnych, tylko chroni instalację i urządzenie przed skutkami zwarć. Z mojego doświadczenia wielu uczniów patrzy na oznaczenie F i automatycznie zakłada, że to element „od wszystkich zagrożeń”. W rzeczywistości ochrona przed przepięciami to głównie odpowiednio dobrane układy RC, warystory, diody transilowe, a ochrona nadprądowa to bezpieczniki, wyłączniki nadprądowe czy wyłączniki silnikowe. Rozróżnienie tych funkcji jest kluczowe przy analizie schematów i przy późniejszej diagnostyce uszkodzeń.

Pytanie 37

Podczas oględzin silników elektrycznych, w czasie ich postoju, należy sprawdzić

A. szczotki i szczotkotrzymacze.

B. poziom drgań.

C. stopień nagrzewania się obudowy i łożysk.

D. wskazania aparatury pomiarowej.

W czasie postoju silnika elektrycznego mamy idealny moment, żeby spokojnie obejrzeć elementy, do których podczas pracy nie wolno się zbliżać. Do takich części należą właśnie szczotki i szczotkotrzymacze. W maszynach komutatorowych (np. silniki prądu stałego, niektóre silniki pierścieniowe) stan szczotek ma bezpośredni wpływ na iskrzenie, nagrzewanie komutatora, spadki napięcia i ogólnie na niezawodność pracy napędu. Z mojego doświadczenia, jeśli zaniedba się kontrolę szczotek, to potem kończy się na przegrzanym komutatorze, przypalonych lamelkach i drogim remoncie. Podczas postoju można bezpiecznie sprawdzić długość szczotek (czy nie są poniżej dopuszczalnego minimum z instrukcji producenta), równomierność docisku do komutatora lub pierścieni ślizgowych, stan sprężyn w szczotkotrzymaczach, czystość gniazd i brak zanieczyszczeń pyłem węglowym. Sprawdza się też, czy szczotki nie zakleszczają się w szczotkotrzymaczu i czy swobodnie się przesuwają. Dobrą praktyką jest porównanie zużycia wszystkich szczotek – jeśli jedna zużywa się dużo szybciej, to może świadczyć o niewłaściwym docisku, złej geometrii komutatora albo luzach łożysk. W wielu zakładach, zgodnie z instrukcjami eksploatacji i normami dotyczącymi obsługi maszyn elektrycznych, kontrola szczotek i szczotkotrzymaczy jest wpisana w harmonogram przeglądów okresowych właśnie na czas postoju urządzenia. W ruchu ciągłym, szczególnie przy napędach krytycznych technologicznie, takie oględziny w czasie postoju są jednym z kluczowych elementów profilaktyki, bo pozwalają uniknąć nagłej awarii w trakcie produkcji. Moim zdaniem to jeden z tych prostych, ale bardzo „opłacalnych” punktów obsługi bieżącej silników komutatorowych.

Pytanie 38

Co należy zrobić w przypadku przeciążenia silnika elektrycznego podczas pracy?

A. Zredukować obciążenie lub sprawdzić wyłączniki termiczne

B. Zwiększyć długość przewodów zasilających

C. Zastosować dodatkowy filtr harmonicznych

D. Zwiększyć napięcie zasilające

W przypadku przeciążenia silnika elektrycznego kluczowe jest szybkie zidentyfikowanie i zredukowanie obciążenia, które może być przyczyną problemu. Przeciążenie często wynika z nadmiernego zapotrzebowania na moc, co prowadzi do przegrzania i potencjalnego uszkodzenia silnika. Standardy branżowe zalecają, aby regularnie monitorować obciążenie silników i odpowiednio reagować na wszelkie nieprawidłowości. Dodatkowo, sprawdzenie wyłączników termicznych to dobra praktyka, która pozwala na wykrycie i zapobieganie dalszym uszkodzeniom. Wyłączniki termiczne są zabezpieczeniem, które automatycznie odłącza zasilanie w przypadku wykrycia nadmiernego wzrostu temperatury, co chroni silnik przed uszkodzeniem. Regularna konserwacja i kontrola tych elementów jest niezbędna, aby zapewnić bezpieczną i efektywną pracę silników elektrycznych. Praktyczne zastosowanie tej wiedzy pozwala na dłuższą żywotność urządzeń i zmniejszenie ryzyka kosztownych napraw.

Pytanie 39

Jakie będą konsekwencje zasilenia silnika asynchronicznego, którego znamionowa częstotliwość napięcia stojana wynosi 50 Hz, z sieci o częstotliwości 60 Hz?

A. Zwiększenie prędkości obrotowej wirnika silnika

B. Nawrót wirnika silnika

C. Zmniejszenie prędkości obrotowej wirnika silnika

D. Uszkodzenie wirnika silnika

Zwiększenie prędkości obrotowej wirnika silnika asynchronicznego zasilanego napięciem o częstotliwości 60 Hz w porównaniu do znamionowej częstotliwości 50 Hz jest wynikiem zjawiska zwanego poślizgiem. W przypadku silników asynchronicznych prędkość obrotowa wirnika jest zawsze niższa od prędkości synchronicznej, która zależy od częstotliwości zasilania oraz liczby par biegunów. Wzór na prędkość synchroniczną jest następujący: n_s = (120 * f) / P, gdzie n_s to prędkość synchroniczna w obrotach na minutę (RPM), f to częstotliwość zasilania w hercach, a P to liczba par biegunów. W przypadku zasilania 60 Hz, prędkość synchroniczna wzrośnie, co skutkuje wzrostem prędkości obrotowej wirnika. Praktycznie, dla silnika z dwiema parami biegunów zasilanego z sieci 50 Hz, prędkość będzie wynosić 1200 RPM, natomiast przy 60 Hz wzrośnie do 1440 RPM. Takie zjawisko może być wykorzystywane w aplikacjach, gdzie wymagana jest większa prędkość obrotowa, jednak należy pamiętać o możliwych konsekwencjach, takich jak zwiększone straty cieplne i ryzyko uszkodzenia silnika. W przemyśle standardem jest dostosowywanie zasilania do znamionowych parametrów silnika w celu zapewnienia jego długowieczności i efektywności.

Pytanie 40

Trójfazowy silnik klatkowy, pracujący ze znamionowym obciążeniem, nagle zaczął pracować głośniej, a jego prędkość obrotowa spadła. Która z poniższych przyczyn może być odpowiedzialna za zaobserwowaną zmianę w funkcjonowaniu tego silnika?

A. Wzrost wartości napięcia z sieci zasilającej.

B. Brak jednej z faz zasilania.

C. Zwiększenie częstotliwości napięcia zasilającego.

D. Przerwa w przewodzie ochronnym w sieci zasilającej.

Przerwa w jednej z faz zasilania jest jedną z najczęstszych przyczyn problemów z trójfazowymi silnikami klatkowym. Taki silnik jest zaprojektowany do pracy na trzech fazach, a ich zrównoważone napięcie jest kluczowe dla prawidłowego działania. W przypadku przerwy w jednej z faz, silnik zaczyna pracować w trybie niepełnym, co prowadzi do utraty momentu obrotowego oraz zwiększenia obciążenia na pozostałych fazach. Przykładowo, podczas pracy silnika w trybie niepełnym, jego obroty mogą znacznie spaść, a hałas wzrosnąć z powodu wibracji i nadmiernych prądów w pozostałych fazach. W praktyce, jeśli operator zauważy takie objawy, powinien natychmiast wyłączyć silnik i sprawdzić połączenia zasilające oraz zabezpieczenia, zgodnie z zasadami bezpieczeństwa i dobrymi praktykami eksploatacyjnymi. Warto także przeprowadzić analizy obwodów zasilających, aby zidentyfikować ewentualne uszkodzenia. Takie działania są zgodne z normami IEC 60034 dotyczącymi maszyn elektrycznych oraz z procedurami bezpieczeństwa pracy z urządzeniami elektrycznymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
