Pytanie 1

Który z protokołów przesyłania danych umożliwia transmisję różnicową sygnałów?

A. GPIB
B. I2C
C. RS-485
D. RS-232
RS-485 to standard komunikacji szeregowej, który umożliwia różnicową transmisję sygnałów, co oznacza, że dane są przesyłane za pomocą dwóch przewodów, co pozwala na eliminację zakłóceń elektrycznych. W przeciwieństwie do RS-232, który przesyła sygnały jako pojedynczy sygnał względem masy, RS-485 wykorzystuje różnicę napięć pomiędzy dwoma przewodami, co zapewnia lepszą odporność na zakłócenia i możliwość dłuższych połączeń. Przykłady zastosowań RS-485 obejmują systemy automatyki przemysłowej, sieci czujników oraz kontrolę dostępu, gdzie wymagana jest komunikacja na dużych odległościach, nawet do 1200 metrów, oraz obsługa wielu urządzeń w jednej sieci. Standard RS-485 jest szczególnie ceniony w aplikacjach, gdzie istotne jest zachowanie integralności danych w trudnych warunkach elektromagnetycznych. Dobrą praktyką w projektowaniu systemów opartych na RS-485 jest stosowanie odpowiednich terminacji na końcach linii transmisyjnej, co minimalizuje odbicia sygnału i poprawia jakość komunikacji.

Pytanie 2

Który z parametrów odnosi się do wartości 20 Mpx, podanej w specyfikacji cyfrowego aparatu fotograficznego?

A. Optyczne powiększenie obrazu
B. Rozdzielczość matrycy światłoczułej
C. Cyfrowe powiększenie obrazu
D. Czas reakcji migawki
Wartość 20 Mpx (megapikseli) odnosi się do rozdzielczości matrycy światłoczułej w cyfrowym aparacie fotograficznym. Oznacza to, że matryca składa się z 20 milionów pikseli, co bezpośrednio wpływa na jakość zdjęć, które aparat może rejestrować. Im wyższa rozdzielczość, tym więcej szczegółów można uchwycić na zdjęciu, co jest szczególnie istotne w kontekście druku dużych formatów oraz przy edytowaniu zdjęć w postprodukcji. W praktyce, aparat o rozdzielczości 20 Mpx pozwala na wykonanie wydruków o wymiarach sięgających 50x75 cm bez zauważalnej utraty jakości. Standardy branżowe wskazują, że dla większości zastosowań amatorskich rozdzielczości w przedziale 16-24 Mpx są wystarczające, natomiast w zastosowaniach profesjonalnych zalecane są wyższe rozdzielczości. Warto również zauważyć, że wysoka rozdzielczość nie zawsze oznacza lepszą jakość obrazu, ponieważ na ostateczny efekt wpływają także inne czynniki, takie jak jakość obiektywu czy algorytmy przetwarzania obrazu. Dlatego przy wyborze aparatu warto zwrócić uwagę na całościową specyfikację techniczną urządzenia.

Pytanie 3

Jaką rolę odgrywa urządzenie kontrolno-pomiarowe w systemie automatyki przemysłowej?

A. zawór elektromagnetyczny
B. przetwornik
C. kontroler
D. zawór regulacyjny
Przepustnica, będąca urządzeniem stosowanym w systemach wentylacyjnych i cieplnych, pełni funkcję regulacji przepływu powietrza lub cieczy. Choć istotna w kontekście zarządzania mediami, nie ma ona zdolności pomiarowych, co czyni ją niewłaściwym wyborem w kontekście funkcji kontrolno-pomiarowych. Sterownik, będący centralnym elementem systemów automatyki, działa na podstawie dostarczanych mu sygnałów, jednak jego rola nie polega na bezpośrednim pomiarze parametrów fizycznych. Zamiast tego, sterownik interpretuje dane z przetworników i podejmuje decyzje operacyjne w oparciu o algorytmy. Elektrozawór, z drugiej strony, steruje przepływem cieczy lub gazów w systemach, ale również nie zajmuje się bezpośrednim pomiarem. Typowym błędem myślowym jest mylenie funkcji urządzeń pomiarowych z urządzeniami wykonawczymi i regulacyjnymi. W kontekście automatyki przemysłowej kluczowe jest rozróżnienie pomiędzy pomiarem a kontrolą, ponieważ każde z tych urządzeń pełni odmienną rolę w systemie. Aby systemy były efektywne, konieczne jest zastosowanie przetworników, które dostarczają dokładne dane, niezbędne dla prawidłowego funkcjonowania sterowników oraz elementów wykonawczych.

Pytanie 4

Pokazany na rysunkach wskaźnik cyfrowy wskazuje wartość

Ilustracja do pytania
A. prądu stałego.
B. napięcia stałego.
C. napięcia przemiennego.
D. prądu przemiennego.
Wskaźnik cyfrowy przedstawiony na rysunku wskazuje wartość napięcia przemiennego, co jest jednoznacznie sygnalizowane przez znak (~) obok wartości 220V. Użycie znaku napięcia przemiennego jest standardową praktyką w branży elektrotechnicznej, co pozwala na łatwe rozróżnienie między napięciem stałym a przemiennym. W kontekście praktycznym, znajomość tego rozróżnienia jest kluczowa dla bezpieczeństwa w pracy z instalacjami elektrycznymi. Napięcie przemienne, często stosowane w sieciach zasilających, jest powszechnie wykorzystywane w gospodarstwach domowych i przemyśle. Przykłady zastosowania napięcia przemiennego obejmują zasilanie urządzeń gospodarstwa domowego, takich jak lodówki, pralki czy telewizory, które działają na standardowym napięciu 230V. Dodatkowo, w kontekście projektowania obwodów elektrycznych, istotne jest zrozumienie, że napięcie przemienne charakteryzuje się zmiennością, co wpływa na dobór komponentów elektronicznych i zabezpieczeń. Znajomość tego typu wskaźników jest niezbędna dla profesjonalistów zajmujących się instalacjami elektrycznymi.

Pytanie 5

Aby zbadać ciągłość żył w przewodzie teletechnicznym, należy zastosować

A. woltomierz
B. częstościomierz
C. omomierz
D. galwanometr
Omomierz to super przyrząd do mierzenia oporu elektrycznego, a to znaczy, że jest świetny do sprawdzania, czy żyły w przewodzie teletechnicznym działają tak, jak powinny. Z mojego doświadczenia, sprawdzanie ciągłości żył jest naprawdę ważne, bo jak będą jakieś przerwy, to cała instalacja teletechniczna może po prostu nie działać. Kiedy używasz omomierza, możesz zmierzyć opór między końcami przewodów; jeśli wartość jest bliska zeru, to wiadomo, że przewód działa jak trzeba. Warto też pamiętać, że standardy takie jak IEC 61010 mówią, jak istotny jest pomiar oporu dla bezpieczeństwa instalacji elektrycznych. Dobrze jest też robić takie pomiary przed włączeniem systemu oraz regularnie je kontrolować, żeby uniknąć problemów później. Ogólnie mówiąc, omomierz to jedno z tych narzędzi, które naprawdę szybko pomogą zdiagnozować problemy z ciągłością, a to może zaoszczędzić czas i kasę na przyszłość.

Pytanie 6

THT to metoda

A. umieszczania kabli w rurkach instalacyjnych
B. montowania elementów elektronicznych na płytkach drukowanych
C. prowadzenia przewodów przez otwory w ścianach
D. realizacji instalacji podtynkowej
Montaż przewlekany THT (Through-Hole Technology) to technika montażu elementów elektronicznych, w której komponenty są wprowadzane przez otwory w płytkach drukowanych (PCB) i lutowane na ich odwrotnej stronie. Jest to jedna z tradycyjnych metod montażu, która jest powszechnie stosowana w produkcji elektroniki, zwłaszcza w przypadku urządzeń wymagających dużej mocy lub w trudnych warunkach operacyjnych. Przykłady zastosowania THT obejmują produkcję zasilaczy, modułów komunikacyjnych czy układów analogowych, gdzie stabilność połączeń i ich odporność na wibracje są kluczowe. Zgodnie z normami IPC-A-610, THT zapewnia wysoką jakość lutowania, a także dużą odporność mechaniczną, co czyni tę metodę odpowiednią do zastosowań przemysłowych. Warto również zauważyć, że THT umożliwia łatwe wymienianie komponentów, co jest istotne podczas serwisowania i naprawy urządzeń elektronicznych, co czyni tę metodę korzystną z perspektywy całkowitych kosztów cyklu życia produktu.

Pytanie 7

W jakiej jednostce mierzy się stosunek poziomu sygnału do szumu MER w systemach telewizyjnych?

A. dBA
B. dB
C. dBmV
D. dBµV
Stosunek poziomu sygnału do szumu (MER - Modulation Error Ratio) w instalacjach telewizyjnych określany jest w decybelach (dB), które stanowią jednostkę miary używaną do wyrażania stosunku dwóch wartości, w tym przypadku mocy sygnału do mocy szumu. Używanie dB jest standardem w telekomunikacji, ponieważ pozwala na wygodne porównywanie poziomów sygnału w różnych warunkach i systemach. Przykładowo, w instalacjach DVB-T (Digital Video Broadcasting - Terrestrial) poprawny MER jest kluczowy dla jakości odbioru sygnału - wartości powyżej 30 dB są zazwyczaj uznawane za satysfakcjonujące. W praktyce, aby osiągnąć odpowiednią jakość sygnału, technicy często korzystają z mierników sygnału, które wskazują wartości MER w dB, co umożliwia szybkie i efektywne diagnozowanie problemów z odbiorem. Dobre praktyki branżowe zalecają regularne monitorowanie tych wartości, co pozwala na wczesne wykrycie problemów z jakością sygnału i szumem, co jest kluczowe dla zapewnienia stabilnej i wysokiej jakości transmisji telewizyjnej.

Pytanie 8

Do połączenia jakich urządzeń nie nadaje się przedstawiony na fotografii kabel zakończony z obu stron złączem RJ-45?

Ilustracja do pytania
A. Telewizora z routerem.
B. Modemu z gniazdem telefonicznym
C. Komputera z modemem.
D. Komputera z routerem.
Istnieje kilka nieporozumień związanych z błędnymi odpowiedziami, które mogą prowadzić do mylnych wniosków o zastosowaniu kabla zakończonego złączem RJ-45. Przede wszystkim, połączenie komputera z modemem przez RJ-45 jest jak najbardziej możliwe i często stosowane. RJ-45 jest standardem dla Ethernetu, co oznacza, że jest on dedykowany do komunikacji danych w sieciach lokalnych. W związku z tym, twierdzenie, że RJ-45 mógłby łączyć komputer z modemem, jest błędne. Również podłączenie telewizora do routera za pomocą kabla RJ-45 jest praktyką szeroko stosowaną, zwłaszcza w aktualnych modelach telewizorów, które posiadają złącza Ethernetowe. To umożliwia korzystanie z funkcji smart TV, takich jak strumieniowanie filmów online czy przeglądanie Internetu. Z kolei połączenie modemu z gniazdem telefonicznym przez RJ-45 jest nieprawidłowe, ponieważ gniazda telefoniczne najczęściej wykorzystują złącza RJ-11. Stąd wynika nieporozumienie, które prowadzi do błędnych odpowiedzi. Kluczowe jest, aby zrozumieć, jakie złącza są przeznaczone do konkretnych zastosowań oraz jakie standardy należy stosować przy tworzeniu połączeń sieciowych. Wiedza na temat różnic pomiędzy złączami RJ-45 i RJ-11 pomoże uniknąć typowych błędów związanych z nieodpowiednim łączeniem urządzeń.

Pytanie 9

Jakiego pomiaru można dokonać za pomocą pirometru przedstawionego na rysunkach?

Ilustracja do pytania
A. Zasięgu transmisji radiowej.
B. Prędkości obrotowej silnika.
C. Temperatury radiatora.
D. Długości przewodu.
Pirometr to takie fajne urządzenie, które mierzy temperaturę bez dotykania obiektu. Działa na zasadzie promieniowania podczerwonego, więc można w łatwy sposób sprawdzić, jak gorąca jest powierzchnia, na przykład radiatora. W przemyśle pirometry są naprawdę przydatne do kontrolowania temperatury maszyn. To ważne, żeby maszyny działały jak należy, bo przegrzanie może je uszkodzić. Jeśli chodzi o radiatory, to pirometr pomaga ocenić, czy system chłodzenia w elektronice działa dobrze. Moim zdaniem, to istotne dla efektywności energetycznej. Użycie pirometru pozwala szybko i bez zbędnego zamieszania ocenić, w jakim stanie są urządzenia, co zwiększa bezpieczeństwo pracy i poprawia procesy produkcyjne. Żeby dobrze korzystać z pirometru, trzeba znać jego zakres pomiarowy i warunki otoczenia, bo to klucz do dokładnych wyników.

Pytanie 10

Termin PDP odnosi się do typów wyświetlaczy

A. diodowych
B. ciekłokrystalicznych
C. plazmowych
D. fluorescencyjnych
Ciekłokrystaliczne wyświetlacze (LCD) różnią się od plazmowych, ponieważ wykorzystują ciekłe kryształy do modulacji światła. W tej technologii, źródło światła (często diody LED) jest używane do oświetlenia panelu, co prowadzi do niższego kontrastu i ograniczonego kąta widzenia w porównaniu z plazmami. Z kolei wyświetlacze diodowe, czyli LED, są formą LCD z podświetleniem diodowym, które poprawia jasność, ale nie osiąga tak głębokiej czerni, jak plazma. Technologia fluorescencyjna odnosi się głównie do wyświetlaczy, które wykorzystują fluorescencyjne lampy jako źródło światła, co ogranicza ich zastosowanie w nowoczesnych aplikacjach, gdzie preferowane są technologie LCD lub OLED. Typowe błędy myślowe prowadzące do pomyłek w tej kwestii często obejmują spłaszczone podejście do porównania technologii wyświetlania, gdzie brakuje pełnego zrozumienia różnic w działaniu i zastosowaniu tych technologii. Plazmowe wyświetlacze, dzięki swoim unikalnym właściwościom, pozostają preferowaną opcją dla wielu entuzjastów kina domowego i profesjonalnych zastosowań, mimo konkurencji ze strony LCD i OLED.

Pytanie 11

Aby zmierzyć współczynnik zawartości harmonicznych na wyjściu wzmacniacza audio, co należy wykorzystać?

A. oscyloskop
B. wobuloskop
C. miernik zniekształceń nieliniowych
D. rejestrator przebiegów elektrycznych
Miernik zniekształceń nieliniowych jest narzędziem dedykowanym do oceny jakości sygnału audio, w szczególności do pomiaru współczynnika zawartości harmonicznych. Jego zasadniczą funkcją jest analiza zniekształceń, które mogą występować w sygnale audio na wyjściu wzmacniacza. Dzięki zastosowaniu odpowiednich algorytmów, miernik ten potrafi wyodrębnić i zmierzyć harmoniczne, co pozwala na określenie, w jakim stopniu sygnał odbiega od idealnego. Przykładem praktycznego zastosowania jest kalibracja wzmacniaczy audio w studiach nagraniowych, gdzie zniekształcenia muszą być minimalizowane, aby zapewnić najwyższą jakość dźwięku zgodną z standardami branżowymi, takimi jak AES (Audio Engineering Society). Oprócz pomiaru współczynnika THD (Total Harmonic Distortion), miernik zniekształceń nieliniowych pozwala również na analizę intermodulacji i ocenę czystości sygnału, co jest kluczowe w produkcji audio i inżynierii dźwięku.

Pytanie 12

Jaki element elektroniczny jest określany przez symbole: S-źródło, G-bramka, D-dren?

A. Tranzystor bipolarny
B. Tranzystor unipolarny
C. Trymer
D. Tyrystor
Tyrystory, tranzystory bipolarne oraz trymer to elementy elektroniczne o różnych zastosowaniach i zasadach działania, które nie pasują do opisanego schematu terminali S, G i D. Tyrystor jest urządzeniem półprzewodnikowym, które działa jako przełącznik i jest aktywowany przez impuls prądowy, jednak posiada tylko dwa główne terminale: anody i katody. Jego struktura oraz sposób działania są inne niż w tranzystorze unipolarnym, co prowadzi do nieporozumień w identyfikacji. Tranzystor bipolarny, z kolei, ma trzy terminale: emiter, bazę i kolektor, gdzie prąd przepływa na podstawie sygnału wejściowego z bazy, co różni się od zasady działania tranzystora unipolarnego, gdzie kluczową rolę odgrywa napięcie na bramce. Natomiast trymer jest kondensatorem o regulowanej pojemności, wykorzystywanym głównie w obwodach rezonansowych, co również nie odpowiada opisanemu terminowi. Błędy w analizie pytania mogą prowadzić do mylnego rozumienia podstaw elektroniki, a także do niewłaściwego doboru komponentów w praktycznych zastosowaniach. Zrozumienie różnicy między tymi elementami jest kluczowe dla skutecznego projektowania systemów elektronicznych, co wymaga znajomości ich właściwości i funkcji. Przy projektowaniu obwodów, istotne jest stosowanie odpowiednich elementów w zależności od wymagań aplikacji i standardów branżowych.

Pytanie 13

Czym jest przerwanie w procesorze?

A. wstrzymanie aktualnie obsługiwanego programu, aby zrealizować zadanie o wyższym priorytecie
B. zmiana aktualnie obsługiwanego programu na inny o tym samym priorytecie
C. zatrzymanie działania programu po wystąpieniu błędu w oprogramowaniu
D. przejście procesora w tryb uśpienia po zidentyfikowaniu błędnych danych wejściowych
Przerwanie w procesorze to mechanizm, który pozwala na tymczasowe zawieszenie aktualnie wykonywanego programu w celu obsługi zadania o wyższym priorytecie. Taki mechanizm jest kluczowy w systemach operacyjnych czasu rzeczywistego, gdzie nieprzerwana obsługa krytycznych zadań jest niezbędna dla zapewnienia stabilności i bezpieczeństwa operacji. Przykładem może być sytuacja w systemie sterowania silnikiem, gdzie priorytetowe zadanie, takie jak reakcja na awarię, musi być wykonane natychmiastowo, nawet kosztem dłużej trwającego przetwarzania mniej krytycznych zadań. Ważne jest, aby procesory i systemy operacyjne implementowały odpowiednie algorytmy do zarządzania priorytetami, takie jak algorytm Round-robin czy FIFO, co zapewnia sprawną i efektywną obsługę zadań. Przerwania wspierają także złożoną synchronizację i komunikację między procesami, co jest fundamentem dla współczesnych architektur komputerowych. W praktyce, znając zasady działania przerwań, inżynierowie mogą skuteczniej projektować systemy, które są odporne na błędy i mają zapewnioną wydajność operacyjną.

Pytanie 14

Instrukcja CLR P1.7 wskazuje na

A. wczytanie komórki znajdującej się pod adresem 1.7
B. konfigurację linii 7 w porcie P1
C. wymazanie komórki o adresie 1.7
D. zerowanie linii 7 w porcie P1
W analizie błędnych odpowiedzi na pytanie o rozkaz CLR P1.7, warto zwrócić uwagę na koncepcje, które prowadzą do nieporozumień. Sformułowanie "załadowanie komórki o adresie 1.7" sugeruje, że rozkaz ten ma na celu przeniesienie danych z pamięci do rejestru, co jest niezgodne z jego funkcją. Rozkaz CLR nie wykonuje operacji ładowania, lecz zerowania konkretnego bitu, co jest fundamentalnie różne od operacji załadunku. Podobnie odpowiedź dotycząca "ustawienia linii 7 w porcie P1" implikuje, że CLR ma na celu ustawienie bitu na stan wysoki, co jest również błędne, gdyż CLR działa odwrotnie. Z kolei odpowiedź sugerująca "skasowanie komórki o adresie 1.7" może wprowadzać w błąd, ponieważ kasowanie odnosi się do usuwania danych w pamięci, co nie ma zastosowania w kontekście rozkazów dotyczących portów I/O. Typowym błędem jest mylenie operacji manipulujących bitami w rejestrach z operacjami pamięciowymi. W kontekście programowania mikrokontrolerów, zrozumienie różnicy pomiędzy ładowaniem, ustawianiem, kasowaniem i zerowaniem bitów jest kluczowe dla prawidłowego działania aplikacji. Właściwe interpretowanie rozkazów i ich zastosowanie w praktyce stanowi istotny krok w kierunku wydajnego projektowania systemów wbudowanych.

Pytanie 15

Podłączenie telewizyjnej anteny lub odbiornika TV o wejściu symetrycznym przy użyciu przewodu współosiowego wymaga stosowania

A. falowodów
B. linii nierezonansowych typu delta
C. linii rezonansowych równoległych
D. symetryzatorów
Odpowiedź 'symetryzatorów' jest poprawna, ponieważ symetryzator jest urządzeniem stosowanym do przekształcania sygnałów z linii asymetrycznych, takich jak przewody współosiowe, na sygnały symetryczne. W kontekście połączeń antenowych, symetryzatory są kluczowe do efektywnego przesyłania sygnału do odbiornika telewizyjnego, który często ma wejście symetryczne. Użycie symetryzatora pozwala na eliminację problemów związanych z niedopasowaniem impedancji, co może prowadzić do strat sygnału lub odbić. Przykładem zastosowania symetryzatorów są instalacje antenowe, gdzie stosuje się je do podłączenia anteny o wyjściu symetrycznym do odbiornika telewizyjnego. Standardy branżowe, takie jak te dotyczące instalacji antenowych, podkreślają znaczenie stosowania symetryzatorów w celu uzyskania optymalnej jakości odbioru, co jest szczególnie istotne w przypadku sygnałów telewizyjnych wymagających wysokiej integralności i niskiego poziomu zakłóceń. Warto również wspomnieć, że symetryzatory mogą występować w różnych formach, w tym jako transformatorów, i są projektowane tak, aby spełniały konkretne wymagania dotyczące pasma przenoszenia i tłumienia sygnału.

Pytanie 16

Który sposób reperacji uszkodzonego kabla antenowego zapewni odpowiednią jakość przesyłu sygnału?

A. Połączenie kabla przy użyciu kostki do przewodów elektrycznych
B. Zainstalowanie w miejscu uszkodzenia złączki typu F
C. Połączenie przewodu za pomocą tulejek zaciskowych
D. Zlutowanie oraz zaizolowanie kabla w miejscu uszkodzenia
Zainstalowanie w miejscu uszkodzenia złączki typu F to najlepszy sposób na naprawę przerwanego kabla antenowego, gdyż złączki te są standardem w transmisji sygnału telewizyjnego i radiowego. Gwarantują one niskie straty sygnału oraz stabilne połączenie. Złączki typu F są zaprojektowane z myślą o minimalizacji refleksji sygnału, co jest kluczowe dla zachowania jakości odbioru. Przykładowo, gdy stosujemy złączkę F, zapobiegamy niepożądanym zakłóceniom, które mogą wystąpić przy innych metodach łączenia kabli. W instalacjach antenowych, standardem jest używanie kabli koncentrycznych, a zastosowanie złączek typu F pozwala na łatwe połączenie z urządzeniami, takimi jak dekodery czy telewizory. Warto również pamiętać o regularnym sprawdzaniu stanu połączeń i wymianie uszkodzonych elementów, co jest zgodne z najlepszymi praktykami utrzymania instalacji RTV.

Pytanie 17

Które urządzenie przedstawiono na rysunku?

Ilustracja do pytania
A. Zasilacz napięcia.
B. Ogranicznik poboru mocy.
C. Transformator separujący.
D. Przemiennik częstotliwości.
Zasilacz napięcia, który przedstawiono na rysunku, to urządzenie służące do przekształcania napięcia przemiennego (AC) na napięcie stałe (DC). Model 'RPS-30-24' posiada parametry wejściowe od 100 do 240VAC oraz wyjściowe 24V i 1.5A. Tego typu zasilacze są powszechnie stosowane w różnych aplikacjach elektronicznych, takich jak zasilanie komponentów komputerowych, urządzeń audio, oświetlenia LED oraz systemów automatyki domowej. W praktyce, zasilacze napięcia są projektowane zgodnie z normami IEC 60950 oraz IEC 62368, co zapewnia bezpieczeństwo użytkowania oraz wysoką niezawodność. Warto zwrócić uwagę na ich efektywność energetyczną i zabezpieczenia, takie jak ochrona przed przeciążeniem czy zwarciem, co jest kluczowe dla długotrwałego użytkowania urządzeń elektronicznych. Zrozumienie działania zasilaczy napięcia oraz ich zastosowania jest fundamentalne dla specjalistów w dziedzinie elektrotechniki i automatyki.

Pytanie 18

Jakie narzędzie wykorzystuje się do usuwania resztek topnika z płytek drukowanych?

A. wacika
B. ligniny
C. gąbki
D. pędzelka
Usuwanie resztek topnika z płytek drukowanych przy użyciu pędzelka jest najlepszą praktyką, ponieważ pędzelek pozwala na precyzyjne, delikatne czyszczenie trudno dostępnych miejsc, takich jak szczeliny i złącza. Topnik, który jest stosowany podczas lutowania, może pozostawiać resztki, które negatywnie wpływają na przewodność elektryczną i mogą prowadzić do korozji. Aby zapewnić wysoką jakość połączeń elektrycznych i zminimalizować ryzyko problemów w przyszłości, ważne jest, aby te resztki były skutecznie usunięte. Pędzelki, szczególnie te o cienkich włosach, umożliwiają skuteczne czyszczenie, jednocześnie nie uszkadzając delikatnych komponentów na płytce. W praktyce, po zakończeniu lutowania, zaleca się użycie pędzelka w połączeniu z odpowiednim środkiem czyszczącym, co zapewnia kompleksową ochronę płytki. Przestrzeganie tych standardów czyszczenia jest zgodne z najlepszymi praktykami w branży elektroniki, co przyczynia się do trwałości i niezawodności urządzeń elektronicznych.

Pytanie 19

W procesie lutowania komponentów elektronicznych topnik stosuje się w celu

A. polepszenia twardości spoiny lutowniczej
B. chemicznego oczyszczenia powierzchni łączonych metali
C. zwiększenia przewodności elektrycznej spoiny lutowniczej
D. obniżenia temperatury topnienia lutowia
Topnik jest substancją chemiczną, której główną funkcją podczas lutowania jest chemiczne oczyszczenie powierzchni łączonych metali. W procesie lutowania, metalowe powierzchnie muszą być dokładnie oczyszczone z tlenków, zanieczyszczeń oraz innych osadów, które mogą utrudniać prawidłowe połączenie. Topniki, takie jak kalafonia, są używane, aby zapewnić, że powierzchnie będą wolne od tlenków i innych zanieczyszczeń, co pozwala na lepszą adhezję stopu lutowniczego. Przykładem może być lutowanie elementów w elektronice, gdzie niewłaściwe przygotowanie powierzchni może prowadzić do słabych połączeń i awarii urządzeń. Dobre praktyki branżowe sugerują stosowanie topników o odpowiednich właściwościach chemicznych, które są zgodne z normami IPC (Institute of Printed Circuits), aby zapewnić wysoką jakość połączeń lutowniczych. Dodatkowo, stosowanie topników może również umożliwić obniżenie temperatury lutowania, co jest korzystne w przypadku elementów wrażliwych na wysokie temperatury. Warto również wspomnieć, że po lutowaniu, pozostałości topnika powinny być odpowiednio usunięte, aby zapobiec korozji i innym problemom z działaniem urządzenia.

Pytanie 20

Jak nazywa się program wykorzystywany do wyszukiwania błędów w kodach napisanych w asemblerze?

A. konwerterem
B. kompilatorem
C. debuggerem
D. linkerem
Debugger to narzędzie służące do analizy i diagnostyki programów komputerowych, które umożliwia programistom wykrywanie, identyfikowanie i usuwanie błędów w kodzie. Debugging to kluczowy etap w procesie rozwoju oprogramowania, szczególnie w przypadku programów napisanych w asemblerze, gdzie bliskość do sprzętu sprawia, że błędy mogą prowadzić do poważnych problemów. Przykładowo, podczas korzystania z debuggera programista może zatrzymać wykonanie programu w określonym punkcie, zbadać stan rejestrów oraz pamięci, co pozwala na precyzyjne określenie, dlaczego program nie działa tak, jak powinien. W praktyce, debugger pozwala na krokowe przechodzenie przez kod, co jest szczególnie przydatne w asemblerze, gdzie konstrukcje są niskopoziomowe i złożone. Dobre praktyki w zakresie debugowania obejmują korzystanie z takich narzędzi jak GDB dla systemów Unix, które wspierają różne architektury procesorów. Zrozumienie działania debuggera i umiejętność jego efektywnego wykorzystania jest niezbędne dla każdego programisty, który pracuje w niskopoziomowym programowaniu.

Pytanie 21

Do pomiaru rezystancji metodą pośrednią w przedstawionym układzie należy użyć

Ilustracja do pytania
A. omomierza.
B. watomierza.
C. amperomierza
D. woltomierza.
Woltomierz to naprawdę ważne narzędzie do mierzenia napięcia w obwodach elektrycznych. Kiedy mówimy o pomiarze rezystancji w sposób pośredni, to woltomierz odgrywa kluczową rolę, bo pozwala nam dokładnie zobaczyć, jakie napięcie jest na rezystorze. Zgadza się, według prawa Ohma, żeby obliczyć rezystancję, musimy użyć wzoru R = V/I, gdzie V to napięcie, a I to prąd. W praktyce zawsze podłączamy woltomierz równolegle do elementu, który badamy, żeby zmierzyć spadek napięcia. W sytuacjach związanych z elektrycznością, warto zwrócić uwagę na standardy, takie jak IEC 61010, które mówią, że ważne jest, aby używać narzędzi o odpowiedniej dokładności i bezpieczeństwie. Dzięki woltomierzowi można uzyskać naprawdę precyzyjne wyniki, a to ma wielkie znaczenie, zwłaszcza w inżynierii i diagnostyce obwodów elektronicznych. Na przykład, analizując układy elektroniczne, musimy mieć dokładne pomiary napięcia, żeby zrozumieć, jak rezystancja zmienia się w różnych warunkach, co ma wpływ na działanie całego systemu.

Pytanie 22

Mechanizmem zabezpieczającym przed porażeniem elektrycznym, który automatycznie przerywa zasilanie w przypadku wystąpienia nadmiernego prądu doziemnego, jest

A. uziemienie ochronne
B. wyłącznik różnicowoprądowy
C. zerowanie
D. uziemienie robocze
Wyłącznik różnicowoprądowy (RCD) to urządzenie, które ma na celu automatyczne odłączenie zasilania w przypadku wystąpienia nadmiernego prądu doziemnego. Działa na zasadzie monitorowania różnicy między prądem wpływającym a wpływającym do obwodu. W momencie, gdy ta różnica przekroczy ustalony próg (zazwyczaj 30 mA dla obwodów ochrony), wyłącznik natychmiast przerywa obwód, co znacząco redukuje ryzyko porażenia prądem elektrycznym. RCD jest szczególnie istotny w miejscach, gdzie używane są urządzenia elektryczne w wilgotnym lub mokrym otoczeniu, takich jak łazienki czy kuchnie. W stosunku do standardów, takich jak norma PN-EN 61008, wyłączniki różnicowoprądowe są zalecane do stosowania w instalacjach elektrycznych jako element zwiększający bezpieczeństwo użytkowników. W praktyce montaż RCD może być również wymagany podczas przeglądów technicznych i modernizacji instalacji elektrycznych, co podkreśla jego znaczenie w zapewnieniu bezpieczeństwa elektrycznego.

Pytanie 23

Aby móc obejrzeć wybrany film z platformy IPLA, konieczne jest posiadanie telewizora z funkcją SMART?

A. zestawić z tunerem satelitarnym.
B. spiąć z odtwarzaczem Blu-ray.
C. połączyć go z Internetem.
D. włożyć nośnik USB.
Aby oglądać filmy z serwisu IPLA, konieczne jest posiadanie dostępu do Internetu, ponieważ IPLA jest usługą streamingową, która wymaga ciągłego połączenia z siecią, aby przesyłać dane w czasie rzeczywistym. Podłączenie telewizora z funkcją SMART do Internetu można zrealizować za pomocą Wi-Fi lub przewodowego połączenia Ethernet. Po nawiązaniu połączenia użytkownik może zainstalować aplikację IPLA na swoim telewizorze i cieszyć się dostępem do bogatej biblioteki filmów i programów. Przykładem może być korzystanie z telewizora, który automatycznie aktualizuje aplikacje po podłączeniu do sieci, co pozwala na łatwy dostęp do najnowszych treści. Dobrą praktyką jest również regularne sprawdzanie połączenia internetowego i prędkości, aby zapewnić optymalne warunki do odtwarzania, co jest kluczowe dla uniknięcia opóźnień i buforowania podczas oglądania.

Pytanie 24

W jakim czujniku do działania wykorzystuje się efekt zmiany pola magnetycznego?

A. Tensometrycznym
B. Bimetalicznym
C. Pojemnościowym
D. Kontaktronowym
Czujnik kontaktronowy wykorzystuje zjawisko zmiany pola magnetycznego do zadziałania, co jest kluczowe w jego działaniu. Kontaktrony składają się z dwóch metalowych styków zamkniętych w hermetycznej obudowie. Kiedy pole magnetyczne jest obecne, stykają się one, co powoduje zamknięcie obwodu elektrycznego. To zjawisko jest szeroko stosowane w automatyce budynkowej, systemach alarmowych oraz w różnych czujnikach i przełącznikach. Przykładem zastosowania kontaktronów jest detekcja otwarcia drzwi i okien w systemach zabezpieczeń, gdzie obecność lub brak pola magnetycznego sygnalizuje stan zamknięcia lub otwarcia. Warto również zaznaczyć, że czujniki te są preferowane ze względu na swoją niezawodność, długą żywotność oraz odporność na warunki zewnętrzne, co czyni je zgodnymi z normami ISO w zakresie jakości i trwałości urządzeń elektronicznych.

Pytanie 25

Ile żył jest potrzebnych do podłączenia unifonu, jeśli bramofon działa w systemie domofonowym 4+N?

A. 4
B. 5
C. 10
D. 8
Poprawna odpowiedź to 5 żył, ponieważ w systemie domofonowym 4+N unifon wymaga czterech przewodów do przesyłania sygnału audio oraz zasilania, a dodatkowy przewód, zwany N (neutralnym), jest niezbędny dla prawidłowego funkcjonowania systemu. Zastosowanie takiego układu przewodów umożliwia nie tylko komunikację z bramofonem, ale także zapewnia zasilanie i możliwość sterowania zamkiem elektromechanicznym. W systemach domofonowych zgodnych z tą specyfikacją, ważne jest, aby przewody były odpowiednio dobrane do długości instalacji oraz obciążenia, co zapewnia stabilność i niezawodność działania. Dobrą praktyką jest również stosowanie przewodów o odpowiednim przekroju, co zabezpiecza przed spadkami napięcia. W przypadku większych instalacji, rekomenduje się również użycie zasilacza o odpowiedniej mocy, aby zapewnić właściwą funkcjonalność wszystkich urządzeń w systemie. Takie podejście do instalacji pozwala na długotrwałe i bezawaryjne użytkowanie systemu domofonowego.

Pytanie 26

Jaką liczbę wyjść ma konwerter TWIN?

A. cztery wyjścia
B. osiem wyjść
C. jedno wyjście
D. dwa wyjścia
Konwerter TWIN to urządzenie, które zapewnia dwa wyjścia, co jest istotne w kontekście jego zastosowania w systemach automatyki oraz w rozdzielniach elektrycznych. Posiadanie dwóch wyjść pozwala na jednoczesne zasilanie dwóch różnych obwodów, co zwiększa elastyczność w projektowaniu instalacji. Na przykład, w przypadku systemów zasilania awaryjnego, jedno wyjście może być przeznaczone do zasilania krytycznych obciążeń, a drugie do mniej istotnych urządzeń. Dzięki takiemu rozwiązaniu możliwe jest zoptymalizowanie zużycia energii oraz minimalizacja ryzyka przeciążeń. W praktyce, konwertery tego typu są wykorzystywane w różnorodnych aplikacjach, takich jak zasilanie systemów oświetleniowych, urządzeń HVAC, a także w automatyce przemysłowej. Dobrą praktyką jest również regularne monitorowanie parametrów pracy konwertera, co umożliwia wczesne wykrywanie potencjalnych usterek i zapewnia niezawodność systemu elektrycznego.

Pytanie 27

Aby zarchiwizować materiał wideo w rejestratorze, należy podłączyć go do gniazda na wewnętrznym dysku twardym

A. LAN
B. HDMI
C. USB
D. SATA
Złącze SATA (Serial ATA) jest standardem interfejsu, które umożliwia podłączenie dysków twardych oraz napędów SSD do systemów komputerowych. W kontekście archiwizacji materiału wideo w rejestratorze, złącze SATA jest preferowanym rozwiązaniem, ponieważ zapewnia wysoką przepustowość i niskie opóźnienia w transferze danych. Dyski twarde podłączone przez SATA mogą osiągać prędkości transferu danych rzędu 6 Gbps, co jest kluczowe przy pracy z dużymi plikami wideo, które wymagają szybkiego dostępu do przechowywanych informacji. Przykładowo, podczas nagrywania materiału w wysokiej rozdzielczości, jak 4K, niezbędne jest, aby system był w stanie szybko zapisywać i odczytywać duże ilości danych. Współczesne rejestratory wideo często wykorzystują napędy SATA, aby zapewnić optymalną wydajność oraz niezawodność w długoterminowym przechowywaniu danych. Ponadto, zgodność z tym standardem sprawia, że wymiana lub modernizacja dysków jest znacznie prostsza i tańsza, co jest zgodne z dobrymi praktykami w dziedzinie zarządzania infrastrukturą IT.

Pytanie 28

Oznaczenie RG6 odnosi się do typu kabla

A. głośnikowego
B. ethernetowego
C. współosiowego
D. symetrycznego
Odpowiedź 'współosiowy' jest prawidłowa, ponieważ kabel RG6 to typ kabla współosiowego, który jest powszechnie używany w systemach telewizyjnych i szerokopasmowych. Kabel ten składa się z centralnego przewodnika, otoczonego izolatorem, ekranem i powłoką zewnętrzną. Jego konstrukcja umożliwia przesyłanie sygnałów o wysokiej jakości z minimalnymi stratami oraz zakłóceniami. RG6 charakteryzuje się niską tłumiennością, co czyni go idealnym do zastosowań wymagających dużej szerokości pasma, takich jak telewizja kablowa, satelitarna oraz internet szerokopasmowy. Przykłady zastosowania obejmują instalacje w domach jednorodzinnych, biurach oraz w większych systemach rozprowadzających sygnał. Standardy branżowe, takie jak ANSI/SCTE 74, określają wymagania dla kabli współosiowych, a ich poprawna instalacja i użycie są kluczowe dla zapewnienia optymalnej jakości sygnału oraz zadowolenia użytkowników.

Pytanie 29

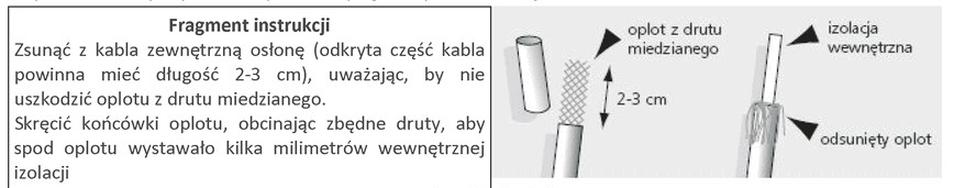

Poniżej przedstawiono fragment instrukcji przygotowania kabli do przyłączenia anten i osprzętu. Jaką czynność należy wykonać, by kabel był gotowy do instalacji?

Ilustracja do pytania
A. Przyciąć 1 cm izolacji wewnętrznej, aby odsłonić główny drut miedziany.
B. Podłączyć końcówkę oplotu do drugiego styku anteny.
C. Oczyścić z kurzu izolację kabla, następnie i przetrzeć szmatka nasączoną spirytusem.
D. Podłączyć główny drut miedziany do jednego styku anteny.
Odpowiedzi, które nie są poprawne, opierają się na nieprawidłowych założeniach dotyczących procesu przygotowania kabli. Na przykład, podłączanie końcówki oplotu do drugiego styku anteny może być mylone z koniecznością zakończenia połączenia, jednak to nie jest pierwszy krok w przygotowaniu kabla. W rzeczywistości, oplot nie powinien być podłączany przed odsłonięciem drutu miedzianego, ponieważ najpierw trzeba przygotować drut, aby umożliwić właściwe podłączenie. Kolejnym błędnym podejściem jest czyszczenie izolacji kabla, które nie ma bezpośredniego związku z samym procesem przygotowania kabla do instalacji. Choć czyszczenie może być ważne dla zachowania jakości połączeń, nie jest to priorytetowy krok w tym kontekście. Ponadto, odpowiedź dotycząca przycinania izolacji nie wskazuje na odpowiednią procedurę, ponieważ odeszłoby to od standardowych wymagań, gdzie zewnętrzna osłona powinna być zsunieta, a końcówki oplotu skręcone. Ignorowanie tych kroków prowadzi do niepoprawnych praktyk montażowych, co może skutkować niską jakością sygnału, nietrwałymi połączeniami oraz zwiększonym ryzykiem awarii systemu. Właściwe przygotowanie kabla jest kluczowe dla jego funkcjonalności, a każdy błąd na tym etapie może prowadzić do trudnych do naprawienia problemów w przyszłości, dlatego znajomość prawidłowych procedur i standardów jest niezbędna w tej dziedzinie.

Pytanie 30

Podczas wymiany uszkodzonych części elektronicznych w systemie automatyki przemysłowej, technik korzysta z narzędzi z uchwytami pokrytymi izolacją, aby zabezpieczyć się przed

A. uszkodzeniami mechanicznymi
B. wysoką temperaturą
C. porażeniem prądem elektrycznym
D. niską wilgotnością
Izolacja uchwytów narzędzi stosowanych w instalacjach automatyki przemysłowej jest kluczowym środkiem ochrony przed porażeniem prądem elektrycznym. Prąd elektryczny, w przypadku kontaktu z nagimi metalowymi częściami narzędzi, może prowadzić do poważnych obrażeń, a nawet śmierci. Dlatego odpowiednie zastosowanie narzędzi z izolowanymi uchwytami jest niezbędne, aby zminimalizować ryzyko takich zdarzeń. W takich środowiskach, jak przemysł, gdzie występują wysokie napięcia, izolacja jest nie tylko zalecana, ale wręcz wymagana przez normy bezpieczeństwa, takie jak IEC 60900, która określa wymagania dotyczące narzędzi izolowanych do pracy pod napięciem. Przykładem zastosowania mogą być wkrętaki, szczypce czy klucze, które są używane w instalacjach elektrycznych. Używając narzędzi z izolacją, instalatorzy mogą bezpiecznie pracować w obszarach potencjalnego ryzyka, co przyczynia się do poprawy bezpieczeństwa w miejscu pracy oraz zwiększa efektywność wykonywanych zadań.

Pytanie 31

Wzmocnienie napięciowe \( K_U \) przedstawionego na rysunku układu wyraża się wzorem

Ilustracja do pytania
A. \( \frac{R_2}{R_1} \)
B. \( -\frac{R_2}{R_1} \)
C. \( 1 - \frac{R_2}{R_1} \)
D. \( 1 + \frac{R_2}{R_1} \)
Niepoprawne odpowiedzi mogą wynikać z nieporozumień dotyczących działania wzmacniaczy operacyjnych. Wiele osób myli różne konfiguracje wzmacniacza, na przykład myśląc, że wzmocnienie napięciowe w konfiguracji odwracającej można stosować w przypadku układu nieodwracającego. Wzmacniacze operacyjne w konfiguracji odwracającej mają zupełnie inny wzór na wzmocnienie, który opiera się na ujemnym sprzężeniu zwrotnym, a co za tym idzie, skutkuje inną charakterystyką sygnału wyjściowego. W przypadku, gdy osoby odpowiadające na pytanie wybierają inne odpowiedzi, mogą mylić terminy związane z wzmocnieniem i nie rozumieć, jak oblicza się wzmocnienie na podstawie wartości rezystorów. Często też pomijają one fakt, że w celu uzyskania stabilnego wzmocnienia niezbędne jest odpowiednie dobranie wartości R1 i R2, co jest kluczowe w praktycznych zastosowaniach. Ignorowanie tych zasad prowadzi do niepoprawnych obliczeń i może skutkować nieprawidłowym działaniem całego układu. Zrozumienie tych podstawowych zasad jest istotne dla prawidłowego projektowania i wdrażania układów elektronicznych, a także dla uniknięcia typowych błędów, które mogą wpłynąć na jakość sygnału i efektywność działania systemu.

Pytanie 32

Którego koloru nie powinien mieć przewód fazowy w kablu zasilającym, który dostarcza napięcie z sieci energetycznej do sprzętu elektronicznego?

A. Czarnego
B. Niebieskiego
C. Brązowego
D. Szarego
Odpowiedź 'niebieskiego' jest poprawna, ponieważ w standardach oznaczania przewodów elektrycznych w Europie, kolor niebieski jest zarezerwowany dla przewodu neutralnego, a nie dla przewodu fazowego. Przewód fazowy powinien być w kolorze brązowym, czarnym lub szarym. W przypadku instalacji elektrycznych, prawidłowe oznaczenie przewodów jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności systemów zasilania. Na przykład, w domowych instalacjach elektrycznych, każdy przewód powinien być właściwie oznaczony, aby uniknąć pomyłek przy podłączaniu urządzeń, co może prowadzić do uszkodzeń sprzętu lub zagrożenia porażeniem prądem. Zgodnie z normą PN-EN 60446, separacja kolorów przewodów elektrycznych jest niezbędna dla identyfikacji ich funkcji. Wiedza na temat oznaczeń kolorów przewodów jest istotna nie tylko dla elektryków, ale także dla każdego, kto zajmuje się instalacją lub naprawą urządzeń elektrycznych.

Pytanie 33

W czterech różnych wzmacniaczach selektywnych przeprowadzono analizę charakterystyki przenoszenia, a na tej podstawie wyznaczono współczynnik prostokątności p. Jaka wartość współczynnika prostokątności wskazuje na najwyższą selektywność wzmacniacza?

A. p = 1,0
B. p = 0,6
C. p = 0,8
D. p = 0,4
Wartości współczynnika prostokątności p, które są mniejsze niż 1,0, wskazują na ograniczoną selektywność wzmacniacza, co może prowadzić do problemów w odbiorze sygnału. Odpowiedź p = 0,6 sugeruje, że wzmacniacz potrafi oddzielić sygnały, ale nie w sposób optymalny. W praktyce oznacza to, że wzmacniacz może wprowadzać zniekształcenia i szumy, co wpływa na jakość końcowego sygnału. Wartości takie jak p = 0,4 czy p = 0,8 również sugerują, że wzmacniacz nie pracuje w pełni efektywnie. Prowadzi to do typowych błędów myślowych związanych z interpretacją parametrów urządzeń elektronicznych. Niektórzy mogą sądzić, że niższe wartości p pozwalają na lepsze odbieranie sygnałów, jednak w rzeczywistości jest odwrotnie — oznaczają one mniejszą zdolność do selekcji pożądanych sygnałów oraz większą podatność na zakłócenia z innych źródeł. W kontekście inżynierii dźwięku czy telekomunikacji, zrozumienie znaczenia współczynnika prostokątności jest kluczowe dla projektowania efektywnych systemów, które muszą działać w złożonym środowisku pełnym różnych sygnałów. Dlatego zawsze warto dążyć do uzyskania wartości p jak najbliższej 1,0, aby zapewnić najlepszą jakość przenoszenia sygnału.

Pytanie 34

Wskaż właściwą kolejność wykonywania czynności związanych ze sprawdzeniem przewodu instalacji sieci komputerowej.

Lista czynności:
1. Podpięcie przewodu do testera LAN.
2. Odpięcie przewodu od łączonych elementów sieci.
3. Podłączenie przewodu do urządzeń sieciowych.
4. Testowanie okablowania.
A. 2,4,3,1
B. 4,2,1,3
C. 1,4,2,3
D. 2,1,4, 3
Analizując odpowiedzi, można zauważyć, że wiele z nich wprowadza w błąd poprzez nieprawidłową interpretację kolejności czynności związanych z badaniem przewodu instalacji sieci komputerowej. Zaczynając od pierwszego etapu, kluczowe jest, aby najpierw zidentyfikować przewód, co pozwala na uniknięcie pomyłek, które mogą prowadzić do testowania niewłaściwych elementów. W przypadku pominięcia tej czynności, istnieje wysokie ryzyko, że wyniki testów będą nieadekwatne i mogą prowadzić do fałszywych wniosków o stanie instalacji. Kolejną pomyłką jest błędna ocena stanu technicznego przewodu, która często jest pomijana lub wykonywana na końcu procesu, co jest absolutnie niezgodne z metodologią diagnostyczną. Testy ciągłości powinny następować dopiero po upewnieniu się, że przewód jest poprawnie zidentyfikowany i oceniony. Takie nieprzemyślane podejście może prowadzić do poważnych problemów, takich jak ignorowanie rzeczywistych uszkodzeń przewodów, co skutkuje dalszymi awariami sieci. W praktyce, nieprzestrzeganie tej sekwencji może nie tylko wydłużyć czas naprawy, ale również zwiększyć koszty związane z utratą wydajności sieci, co jest niezgodne z najlepszymi praktykami zarządzania infrastrukturą IT. Dlatego tak istotne jest stosowanie się do ustalonych standardów i właściwej kolejności działań, aby zapewnić efektywność i niezawodność systemów sieciowych.

Pytanie 35

Jaki jest zakres regulacji dzielnika napięcia, którego schemat przedstawiono na rysunku?

Ilustracja do pytania
A. UWY = (5 do 10) V
B. UWY = (5 do 15) V
C. UWY = (10 do 15) V
D. UWY = (15 do 25) V
Odpowiedź "UWY = (5 do 15) V" jest poprawna, ponieważ zakres regulacji dzielnika napięcia daje nam możliwość uzyskania napięcia wyjściowego od 5 V do 15 V. W przypadku omawianego dzielnika, ślizgacz ustawiony między rezystorami 10 kΩ i 5 kΩ pozwala na osiągnięcie minimalnego napięcia wyjściowego 5 V, natomiast przesunięcie go na koniec rezystora 5 kΩ daje maksymalne napięcie 15 V. Takie podejście jest zgodne z zasadami działania dzielnika napięcia, gdzie napięcie wyjściowe zależy od stosunku rezystancji. W praktyce, dzielniki napięcia są często stosowane w układach elektronicznych do dostosowywania poziomów napięć do wymagań różnych komponentów, takich jak mikrokontrolery czy czujniki. Znajomość zakresu regulacji napięcia jest kluczowa dla zapewnienia stabilności i prawidłowego działania tych układów w różnych warunkach pracy.

Pytanie 36

Weryfikacja parametrów instalacji antenowej DVB-T wymaga dokonania

A. rezystancji kabla
B. izolacji kabla
C. kąta elewacji oraz azymutu
D. bitowej stopy błędów
Pomiar bitowej stopy błędów (BER) jest kluczowym parametrem podczas analizy jakości odbioru sygnału DVB-T. BER wskazuje, ile bitów zostało błędnie odebranych w stosunku do całkowitej liczby bitów, co pozwala na ocenę efektywności transmisji. W praktyce, im niższy wskaźnik błędów, tym lepsza jakość sygnału, co jest istotne dla zapewnienia stabilnego i niezawodnego odbioru. W przypadku DVB-T, standardowe wartości BER powinny wynosić poniżej 1E-6, co oznacza, że na milion przesyłanych bitów, nie więcej niż jeden powinien być błędny. Oprócz samego pomiaru BER, istotne jest również przeprowadzenie testów w różnych warunkach, takich jak zmiana położenia anteny czy zakłócenia sygnału, co pozwala na optymalizację instalacji antenowej. Dbanie o niską bitową stopę błędów jest zgodne z zaleceniami standardów ETSI i DVB, które kładą duży nacisk na jakość sygnału oraz odpowiednią konfigurację systemów odbiorczych.

Pytanie 37

Który rodzaj kondensatora wymaga zachowania polaryzacji w trakcie wymiany?

A. Ceramiczny
B. Elektrolityczny
C. Powietrzny
D. Foliowy
Kondensatory elektrolityczne są elementami elektronicznymi, które charakteryzują się wyraźnie określoną polaryzacją. Oznacza to, że przy ich wymianie niezwykle istotne jest, aby zachować odpowiednią orientację biegunów, czyli podłączyć je w odpowiedni sposób do obwodu. W przeciwnym razie, mogą one ulec uszkodzeniu poprzez zwarcie, co może prowadzić do wydzielania się szkodliwych substancji i w konsekwencji do niebezpieczeństwa, takiego jak zwarcia i pożary. Elektryczna polaryzacja kondensatorów elektrolitycznych wynika z ich konstrukcji, w której jeden z biegunów, zwykle oznaczony jako „+”, jest anodem, a biegun ujemny jest katodem. W praktyce, stosowanie kondensatorów elektrolitycznych jest powszechne w zasilaczach, filtrach oraz w układach audio, gdzie wymagane są dużej pojemności wartości. Zgodnie z dobrymi praktykami, podczas wymiany kondensatora elektrolitycznego powinno się zawsze używać elementów o takich samych parametrach elektrycznych, w tym napięciu roboczym i pojemności, aby zapewnić stabilność i bezpieczeństwo działania całego układu.

Pytanie 38

W celu montażu kabla UTP do panelu krosowego należy wykorzystać narzędzie

Ilustracja do pytania
A. A.
B. C.
C. B.
D. D.
Wybór odpowiedzi, która nie jest zaciskarką do wtyków RJ45, wskazuje na szereg zrozumiałych, lecz błędnych przekonań na temat montażu kabli UTP. Szczypce tnące, które mogłyby być mylnie uznane za odpowiednie narzędzie, służą jedynie do przycinania przewodów, a nie do wykonywania połączeń elektrycznych. Z kolei narzędzie do zdejmowania izolacji, chociaż istotne w procesie przygotowywania przewodów, nie ma zastosowania w kontekście łączenia ich z wtykiem. Kombinerki, które są uniwersalnym narzędziem, również nie nadają się do tego zadania, ponieważ nie wykonują czynności zaciskania, które jest kluczowe dla prawidłowego działania połączenia. Typowym błędem myślowym jest przekonanie, że jakiekolwiek narzędzie, które działa z przewodami, może być użyte do ich montażu. W rzeczywistości jednak, do każdej czynności związanej z elektrycznością wymagane są odpowiednie narzędzia, które są dostosowane do specyficznych zadań. Zastosowanie niewłaściwych narzędzi może prowadzić do awarii sieci, co jest kosztowne i czasochłonne w naprawie. Kluczowe jest zrozumienie, że wybór odpowiednich narzędzi w branży teleinformatycznej ma fundamentalne znaczenie dla jakości i niezawodności infrastruktury sieciowej.

Pytanie 39

Który z poniższych elementów elektronicznych jest najbardziej podatny na uszkodzenia w trakcie wymiany, jeśli osoba wymieniająca nie użyje opaski uziemiającej?

A. Tranzystor z izolowaną bramką
B. Dioda prostownicza
C. Rezystor mocy
D. Tranzystor bipolarny
Tranzystor z izolowaną bramką (IGBT) jest szczególnie wrażliwy na uszkodzenia statyczne, gdyż ma wewnętrzne struktury, które mogą być uszkodzone przez wyładowania elektrostatyczne (ESD). W przypadku braku uziemienia, ładunki elektryczne mogą gromadzić się na ciele wymieniającego, co prowadzi do niekontrolowanego przepływu prądu. Dla bezpiecznej wymiany komponentów elektronicznych, szczególnie tych o wysokiej czułości, zaleca się korzystanie z opasek uziemiających oraz mat antystatycznych, aby minimalizować ryzyko ESD. IGBT są szeroko stosowane w aplikacjach, takich jak zasilacze impulsowe i napędy silników, gdzie ich niezawodność jest kluczowa. W przypadku uszkodzenia IGBT, konieczna jest wymiana komponentu, co wiąże się z dodatkowymi kosztami i czasem przestoju. Zrozumienie tej kwestii jest kluczowe dla osób zajmujących się elektroniką i pozwala na bezpieczniejszą oraz bardziej efektywną pracę.

Pytanie 40

Gdy zachodzi potrzeba połączenia światłowodu z przewodem skrętkowym, powinno się użyć

A. router.
B. koncentrator.
C. wzmacniak.
D. konwerter.
Konwerter to urządzenie, które pozwala na łączenie różnych typów mediów transmisyjnych, jak światłowód i skrętka. W kontekście sieci, konwertery światłowodowe są naprawdę ważne, bo integrują różne technologie. Właściwie to, ich głównym zadaniem jest zmiana sygnału optycznego z światłowodu na sygnał elektryczny, który można przesłać przez skrętkę, i odwrotnie. To jest istotne, kiedy chcemy rozbudować lokalną sieć, korzystając z już istniejących połączeń, jak sieci Ethernet. Przykład? Jeśli mamy budynek, który potrzebuje internetu, to możemy połączyć go z centralą przez światłowód, ale w samej budowli kontynuować transmisję sygnału przez skrętkę. To jest zgodne z najlepszymi praktykami w budowie sieci, a także z normami IEEE 802.3, które określają metody przesyłu w lokalnych sieciach. Dlatego konwerter to kluczowy element nowoczesnych architektur sieciowych.
