Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 12 maja 2026 10:42
Data zakończenia: 12 maja 2026 11:08

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na schemacie przedstawiono szlifowanie

A. bezkłowe wałków.

B. otworów (zwykłe).

C. otworów planetarne.

D. kłowe wałków.

Szlifowanie otworów planetarnych jest zaawansowaną techniką, która w znaczący sposób podnosi jakość obróbki. Proces ten charakteryzuje się jednoczesnym ruchem obrotowym narzędzia szlifierskiego oraz dodatkowymi ruchami planetarnymi, co pozwala na uzyskanie precyzyjnych wymiarów oraz gładkiej powierzchni otworów. W zastosowaniach przemysłowych, gdzie wymagana jest wysoka dokładność, takie podejście jest kluczowe. Szlifowanie otworów planetarnych znajduje zastosowanie w produkcji elementów maszyn, które muszą spełniać rygorystyczne normy jakości, jak na przykład w przemyśle motoryzacyjnym czy lotniczym. Dobre praktyki w zakresie szlifowania otworów planetarnych obejmują stosowanie odpowiednich narzędzi, takich jak wiertła i ściernice o wysokiej sztywności oraz precyzyjną regulację parametrów obróbczych, co wpływa na jakość i efektywność procesu. W związku z tym, znajomość tego procesu oraz umiejętność jego prawidłowego zastosowania jest niezbędna dla inżynierów i techników zajmujących się obróbką skrawaniem.

Pytanie 2

Położenie punktu "S" (wierzchołek ostrza noża) podaje się względem punktu

A. zerowego obrabiarki,

B. wymiany narzędzia.

C. odniesienia narzędzia.

D. referencyjnego.

Punkt "S", czyli ten wierzchołek noża, ustalamy względem narzędzia. To jest mega ważne w obróbce skrawaniem na CNC, bo bez tego nie da się dobrze ustawić narzędzia. Jak operator montuje narzędzie w maszynie, to musi ustawić ten wierzchołek w oparciu o wyznaczony punkt odniesienia. Tylko wtedy mamy pewność, że wszystkie wymiary i ścieżki narzędzia są obliczane prawidłowo. Użycie odpowiedniego punktu odniesienia jest zgodne z tym, czego wymagają najlepsze praktyki w branży. Dzięki temu procesy obróbcze są powtarzalne i dokładne. W programowaniu CNC, większość systemów wymaga podania tego punktu, bo to pomaga w optymalizacji produkcji i unikaniu błędów. Tak więc, znalezienie właściwego punktu odniesienia jest kluczowe dla efektywności pracy i jakości końcowego produktu.

Pytanie 3

Przedstawiony na rysunku trzpień frezarski długi służy do mocowania

A. wierteł krętych z chwytem walcowym.

B. wierteł krętych z chwytem stożkowym.

C. frezów tarczowych nasadzanych.

D. frezów palcowych do rowków tolerowanych.

Mocowanie wierteł krętych z chwytem stożkowym oraz walcowym nie odpowiada funkcjom trzpienia frezarskiego długiego. W przypadku wierteł, które są zaprojektowane do wiercenia otworów, ich konstrukcja i mechanizm mocowania znacząco różnią się od tych stosowanych w frezach tarczowych. Wiertła kręte z chwytem stożkowym są zazwyczaj używane w połączeniu z uchwytami stożkowymi, które umożliwiają stabilne mocowanie, lecz nie mają zastosowania w kontekście trzpienia frezarskiego. Podobnie, wiertła z chwytem walcowym, choć mogą być montowane w różnego rodzaju uchwytach, nie są przystosowane do pracy z narzędziami frezarskimi. Frezy palcowe do rowków tolerowanych również nie mają odpowiedniego dopasowania do trzpienia frezarskiego długiego, który jest przeznaczony dla frezów tarczowych. Często błędne podejścia wynikają z niepełnej wiedzy na temat różnic między narzędziami skrawającymi oraz ich zastosowaniami. Użytkownicy mogą myśleć, że różnice w kształcie uchwytów nie mają znaczenia, co prowadzi do konsekwencji w postaci nieefektywnego mocowania. Zrozumienie specyfiki każdego narzędzia oraz jego przeznaczenia jest kluczowe dla efektywności obróbczej oraz zapewnienia bezpieczeństwa podczas pracy w warsztatach i na liniach produkcyjnych.

Pytanie 4

Na podstawie informacji zawartych w programie sterującym określ numer gniazda narzędziowego, w którym należy zamocować nóż przecinak.

M33

G90 T1 D10 M4 S800

G00 X36 Z0

G01 X-1 F0.1 (TOCZENIE CZOŁA)

G00 X100 Z100

T2 D4 S500

G00 X36 Z-50

G01 X0 F0.06 (PRZECINANIE)

G00 X100 Z100

M30

A. 2

B. 10

C. 1

D. 4

Odpowiedź "2" jest poprawna, ponieważ zgodnie z informacjami zawartymi w programie sterującym CNC, linijka "T2 D4 S500" wskazuje na narzędzie o numerze 2, które powinno być użyte w procesie obróbczy. W kontekście programowania maszyn CNC, kluczowym aspektem jest prawidłowe przypisanie narzędzi do odpowiednich gniazd, co wpływa na efektywność i precyzję obróbki. Użycie narzędzi o właściwych numerach gniazd zapewnia szybką wymianę narzędzi oraz minimalizuje ryzyko błędów podczas programowania. Dodatkowo, stosowanie dokumentacji technicznej oraz schematów gniazd narzędziowych jest normą w przemyśle, aby zapewnić spójność i zrozumienie wśród operatorów. Przykładowo, jeśli gniazdo narzędziowe jest niewłaściwie przypisane, może to prowadzić do nieprawidłowej obróbki, a co za tym idzie, uszkodzenia zarówno narzędzia, jak i obrabianego materiału. Zrozumienie tych podstawowych zasad jest kluczowe dla każdego operatora CNC, aby efektywnie zarządzać procesem obróbczy.

Pytanie 5

Wałki rozrządu produkowane masowo, po procesie nawęglania i hartowania, są poddawane

A. toczeniu

B. frezowaniu

C. wiórkowaniu

D. szlifowaniu

Szlifowanie wałków rozrządu po procesie nawęglania i hartowania jest kluczowym etapem w technologii produkcji tych komponentów silnikowych. Nawęglanie ma na celu zwiększenie twardości powierzchni, co poprawia odporność na zużycie, a hartowanie zapewnia odpowiednią strukturę materiału, eliminując odkształcenia. Szlifowanie pozwala na uzyskanie precyzyjnych wymiarów oraz gładkości powierzchni, co jest niezbędne do prawidłowego działania wałka w silniku. Wysoka jakość powierzchni wpływa na zmniejszenie tarcia oraz zwiększenie trwałości elementów współpracujących. Przykładowo, w zastosowaniach motoryzacyjnych, wałki rozrządu muszą spełniać normy dotyczące tolerancji wymiarowych i chropowatości, które są określone przez standardy ISO. Dlatego przed montażem wałków w silniku przeprowadza się szlifowanie, aby zapewnić ich odpowiednią funkcjonalność i żywotność.

Pytanie 6

Jakie środki należy zastosować do codziennej konserwacji stołu frezarki?

A. smar plastyczny

B. nafta techniczna

C. wazelina techniczna

D. olej maszynowy

Smar plastyczny może być ok w niektórych sytuacjach, ale do stołu frezarki to nie najlepszy wybór. Jest zbyt lepki i może powodować, że wszystko zaczyna się zatykać, przez co maszyna nie działa tak, jak powinna. Poza tym ten smar może stracić swoje właściwości smarujące, co nie jest fajne, bo wtedy części zaczynają się szybciej zużywać. Wazelinę techniczną też lepiej odłożyć na półkę – świetnie chroni przed wilgocią, ale może zatykać ruchome elementy, co może prowadzić do uszkodzeń. A nafta techniczna? To raczej do czyszczenia, a nie smarowania. Stosowanie jej tam, gdzie trzeba smarować, może skończyć się sporymi problemami w maszynie. Także zdecydowanie warto sięgnąć po dedykowane oleje maszynowe, by wszystko działało jak należy i nie było kosztownych napraw.

Pytanie 7

Punkt zerowy frezarki CNC oznaczony jest na rysunku literą

A. D.

B. B.

C. C.

D. A.

Wybór odpowiedzi B, C lub D może wynikać z nieporozumień dotyczących podstawowych zasad funkcjonowania frezarek CNC oraz ich oznaczeń. W przypadku frezarek CNC, punkt zerowy nie jest przypadkowym miejscem, ale ściśle zdefiniowaną lokalizacją, która odgrywa kluczową rolę w precyzyjnym przeprowadzaniu operacji obróbczych. Oznaczenia literowe są stosowane w dokumentacji technicznej, aby uprościć odniesienia do istotnych punktów, a ich niewłaściwe zrozumienie może prowadzić do znaczących błędów w procesie produkcyjnym. Odpowiedzi B, C i D mogą być mylnie interpretowane jako możliwe lokalizacje punktu zerowego przez brak wiedzy na temat standardowych praktyk. Warto zauważyć, że nieuzasadnione przypisanie tych oznaczeń może wynikać z pomyłek w odczytywaniu rysunków technicznych lub z braku znajomości zasad działania maszyn CNC. Operatorzy powinni być świadomi, że precyzyjne ustalenie punktu zerowego jest kluczowe dla właściwego przebiegu procesu obróbczych, a błędne oznaczenie tego punktu może prowadzić do niezgodności wymiarowych oraz uszkodzenia materiału. W każdym przypadku, ważne jest, aby operować zgodnie z najlepszymi praktykami, co obejmuje prawidłowe odczytywanie rysunków oraz znajomość terminologii branżowej, co pozwoli na unikanie typowych pułapek oraz błędów logicznych.

Pytanie 8

W tokarkach konwencjonalnych uniwersalnych nie wykorzystuje się jako narzędzi obróbczych

A. gwintowników

B. wierteł

C. frezów trzpieniowych

D. noży imakowych odsadzonych

Frezów trzpieniowych nie stosuje się jako narzędzi obróbczych na tokarkach konwencjonalnych uniwersalnych, ponieważ tokarki te są przeznaczone przede wszystkim do obróbki skrawaniem materiałów w ruchu obrotowym. Frezy trzpieniowe są narzędziami używanymi głównie na frezarkach, gdzie wykonuje się obróbkę w ruchu posuwowym i obrotowym. Z tego powodu użycie frezów trzpieniowych na tokarkach mogłoby prowadzić do niewłaściwego działania, a także do uszkodzenia narzędzi i obrabianego materiału. Tokarki konwencjonalne obsługują różnorodne narzędzia skrawające, które są dostosowane do specyfiki ich pracy, jak noże skrawające, wiertła czy gwintowniki. Przykładem zastosowania tokarki może być produkcja wałów, gdzie kluczowe jest zastosowanie noży skrawających, które precyzyjnie nadają kształt i wymiar obróbce. Standardy branżowe wskazują na konieczność stosowania odpowiednich narzędzi do danej maszyny, co zapewnia efektywność i bezpieczeństwo procesu obróbczej.

Pytanie 9

Na rysunku przedstawiono przykładowy zespół posuwu ruchu prostoliniowego. Strzałką oznaczono

A. sprzęgło.

B. silnik.

C. układ smarowania.

D. prowadnicę toczną.

Układ smarowania, na który wskazuje strzałka na rysunku, jest kluczowym elementem w mechanizmach wykorzystujących ruch prostoliniowy. Jego główną funkcją jest minimalizowanie tarcia pomiędzy ruchomymi częściami, co w dłuższej perspektywie znacząco wpływa na trwałość i wydajność całego systemu. Dobre praktyki inżynieryjne wymagają, aby układy smarowania były projektowane w taki sposób, aby zapewniały odpowiednią ilość smaru w odpowiednich miejscach. Na przykład, w maszynach przemysłowych, takich jak tokarki czy frezarki, skuteczny układ smarowania jest niezbędny do utrzymania precyzji obróbczej oraz do zmniejszenia zużycia narzędzi skrawających. Warto także zaznaczyć, że nieodpowiednia ilość smaru lub jego jakości może prowadzić do poważnych awarii mechanicznych, co powoduje nie tylko straty finansowe, ale również może zagrażać bezpieczeństwu operatorów. Dlatego też, regularne przeglądy układów smarowania oraz ich konserwacja są istotnymi aspektami w utrzymaniu ruchu prostoliniowego w maszynach.

Pytanie 10

Na podstawie danych w tabeli i treści zadania oblicz wartość posuwu minutowego f_t = f_z • z • n przy obróbce stopu aluminium frezem pełnowęglikowym czteroostrzowym o średnicy d₁ = 10 mm, jeżeli prędkość obrotowa wrzeciona n = 4000 obr/min.

Zalecane parametry skrawania dla frezów pełnowęglikowych
Materiał	Wytrzymałość	nr DIN	nr	vc	fz(mm) przy Ø frezu d₁
Materiał	N/mm²	nr DIN	materiałowy	m/min	2-3	4-5	6-10	12-16	20
Stop aluminium < 10% Si	~550	AlMg 3	3 3535 3 4365	800	0,02	0,03	0,05	0,08	0,12

A. 600 mm/min

B. 800 mm/min

C. 400 mm/min

D. 200 mm/min

Analizując błędne odpowiedzi, kluczowe jest zrozumienie, dlaczego niektóre obliczenia prowadzą do mylnych rezultatów. Na przykład, wiele osób błędnie interpretuje parametry skrawania, co prowadzi do niepoprawnych obliczeń posuwu minutowego. Często zdarza się, że użytkownicy mylą wartości posuwu na ząb z całkowitym posuwem, co skutkuje niewłaściwymi wynikami. Przy podejściu do obliczeń, bardzo istotne jest, aby zwrócić uwagę na jednostki oraz sposób, w jaki wartości są ze sobą powiązane. W kontekście podanego zadania, nie uwzględnienie liczby zębów narzędzia lub błędne przeliczenie prędkości obrotowej może prowadzić do znaczących różnic w wynikach. Typowe błędy myślowe obejmują również pomijanie faktu, że posuw minutowy jest funkcją prędkości obrotowej oraz liczby zębów narzędzia. Warto również zauważyć, że każda z wymienionych błędnych odpowiedzi sugeruje niewłaściwe podejście do parametrów skrawania, co może negatywnie wpłynąć na wydajność produkcji i jakość obrabianych elementów. Stosowanie odpowiednich wzorów oraz zrozumienie teorii skrawania jest niezbędne do prawidłowego obliczenia posuwu minutowego.

Pytanie 11

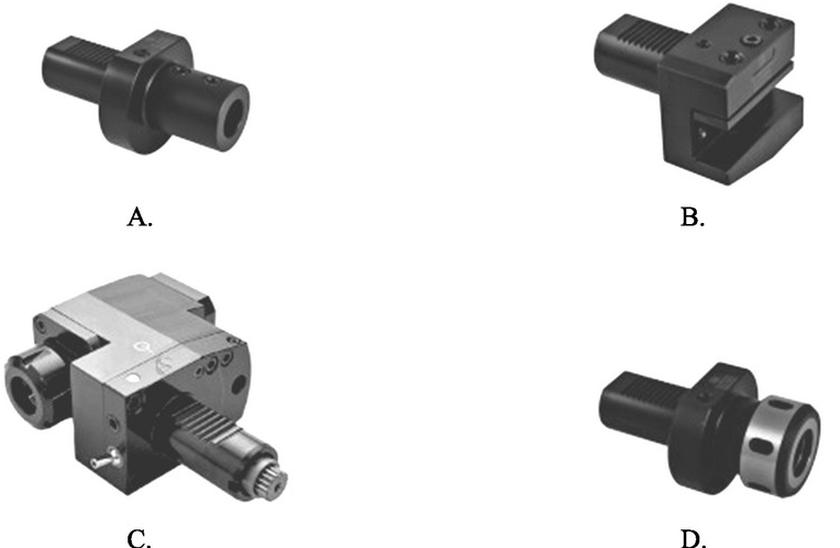

Uchwyt narzędziowy służący do mocowania noży o kwadratowym przekroju trzonka przedstawia zdjęcie oznaczone literą

A. D.

B. B.

C. A.

D. C.

Uchwyt narzędziowy oznaczony literą B naprawdę nadaje się do mocowania noży o kwadratowym trzonku. Jego konstrukcja pozwala na pewne i stabilne trzymanie narzędzi, co jest niezwykle istotne w pracy w przemyśle i rzemiośle. Jak dla mnie, użycie odpowiedniego uchwytu to klucz do bezpieczeństwa i precyzyjnego wykonania zadań. W obróbce i produkcji uchwyty tego typu są normą – pozwalają szybko i efektywnie wymieniać narzędzia, co w efekcie podnosi wydajność. Na przykład w maszynach CNC mocowanie narzędzi musi być naprawdę precyzyjne, żeby jakość obróbki była wysoka. No i nie można zapomnieć o normach, takich jak ISO 9001, które kładą duży nacisk na jakość i precyzję – to jeszcze bardziej utwierdza mnie w przekonaniu, że uchwyt B to dobry wybór.

Pytanie 12

Jaką funkcję pełni wrzeciono przechwytujące w centrum tokarskim?

A. przenoszenia obrabianego przedmiotu na paletę odbiorczą

B. mocowania rewolwerowej głowicy narzędziowej

C. obrabiania przedmiotów w drugim zamocowaniu

D. podawania surowych komponentów z magazynu do maszyny

Wrzeciono przechwytujące w centrum tokarskim jest kluczowym elementem, który umożliwia obróbkę przedmiotów w drugim zamocowaniu. W praktyce oznacza to, że po dokonaniu wstępnej obróbki detalu, operator może w szybki sposób zamocować go ponownie, co znacząco zwiększa efektywność procesu produkcyjnego. Dzięki zastosowaniu wrzeciona przechwytującego możliwe jest uzyskanie wysokiej precyzji i powtarzalności obróbki, co jest niezwykle istotne w branży przemysłowej, gdzie standartem są tolerancje wymiarowe rzędu mikrometrów. Przykładem zastosowania wrzeciona przechwytującego może być produkcja wałów, które wymagają obróbki złożonej, gdzie najpierw wykonuje się pewne operacje na jednym końcu, a następnie na drugim końcu detalu. Zastosowanie wrzeciona przechwytującego w takich przypadkach pozwala na minimalizację czasów przestojów, co jest zgodne z zasadami lean manufacturing, które dążą do eliminacji marnotrawstwa oraz zwiększenia efektywności procesów produkcyjnych.

Pytanie 13

Aby uzyskać precyzyjny otwór 25H7, jako ostatni etap obróbki należy zastosować

A. rozwiertak

B. wiertło

C. otwornicę

D. pogłębiacz

Rozwiertak to narzędzie skrawające, które jest stosowane do obróbki otworów w celu uzyskania wysokiej precyzji oraz odpowiednich tolerancji wymiarowych. Oznaczenie tolerancji H7 wskazuje na specyfikację wymiarową, która wymaga precyzyjnego dopasowania, a rozwiertak jest narzędziem idealnie przystosowanym do osiągnięcia takich rezultatów. Jego konstrukcja pozwala na usunięcie tylko niewielkiej ilości materiału, co minimalizuje ryzyko przegrzania oraz deformacji materiału obrabianego. W praktyce, rozwiertaki są powszechnie wykorzystywane w przemyśle motoryzacyjnym oraz lotniczym, gdzie dokładność wykonania otworów jest kluczowa. Na przykład, w produkcji silników, precyzyjne otwory są niezbędne do montażu elementów, takich jak wały korbowe czy tłoki. Stosując rozwiertak, można osiągnąć otwory o idealnej gładkości, co jest niezbędne w kontekście późniejszego montażu i funkcjonowania komponentów. Dodatkowo, rozwiertaki często wykorzystywane są w obróbce materiałów o różnej twardości, co czyni je uniwersalnym narzędziem w warsztatach produkcyjnych.

Pytanie 14

Oblicz posuw w milimetrach na minutę, wiedząc, że prędkość obrotowa wrzeciona tokarki wynosi 600 obr/min, a posuw wynosi 0,1 mm/obr. Wykorzystaj zależność: f_t=f₀·n [mm/min]?

A. 60 mm/min

B. 600 mm/min

C. 6 mm/min

D. 0,6 mm/min

Poprawna odpowiedź to 60 mm/min. Obliczenie posuwu minutowego polega na zastosowaniu wzoru ft=f0·n, gdzie f0 to posuw na obrót (0,1 mm/obr), a n to prędkość obrotowa (600 obr/min). Podstawiając wartości, otrzymujemy: ft = 0,1 mm/obr * 600 obr/min = 60 mm/min. Zrozumienie tej zależności jest kluczowe w procesach obróbczych, ponieważ posuw wpływa na wydajność i jakość obróbki. Odpowiedni dobór posuwu w zależności od materiału obrabianego i narzędzi skrawających pozwala na optymalizację procesu produkcji oraz minimalizację zużycia narzędzi. W praktyce, w branży obróbczej, kluczowe jest również uwzględnienie parametrów takich jak chłodzenie i jakość narzędzi, co ma bezpośredni wpływ na efektywność skrawania. W standardach branżowych, takich jak ISO, określane są zalecane wartości posuwów dla różnych materiałów, co może stanowić pomoc w doborze odpowiednich ustawień dla tokarek i innych obrabiarek.

Pytanie 15

Przedstawiony fragment kodu sterującego na frezarkę CNC to

N05 G00 X85 Y51

N10 G00 Z-5

N15 G01 G42 X60 Y30

N20 G01 X18 Y44

N25 G01 X10 Y44

N30 G03 I10 J0 X0 Y34

N35 G00 Z20

N40 M30

A. podprogram.

B. program główny.

C. zwykły tekst.

D. cykl stały.

Odpowiedź "program główny" jest prawidłowa, ponieważ przedstawiony fragment kodu zawiera instrukcje numeryczne, które bezpośrednio kontrolują ruchy narzędzia w frezarce CNC. W programie głównym wpisuje się polecenia takie jak G00 (ruch szybki), G01 (ruch liniowy z prędkością) oraz G03 (ruch łukowy), które są kluczowe dla wykonania operacji frezarskich. Program główny jest odpowiedzialny za zdefiniowanie sekwencji operacji, w tym ścieżek narzędzia i koordynatów (X, Y, Z), które są niezbędne do precyzyjnego wycięcia materiału. W praktyce, program główny jest pierwszym krokiem w procesie obróbczy w technologii CNC, a jego poprawność ma ogromne znaczenie dla efektywności produkcji. Gdyby kod zawierał odwołania do podprogramów (np. M98) lub specyficzne cykle stałe (np. G81 do G89), wtedy mógłby być rozpatrywany jako podprogram lub cykl stały, jednak w tym przypadku mamy do czynienia wyłącznie z instrukcjami typowymi dla programu głównego.

Pytanie 16

Aby zamocować wałek długi, należy zastosować

A. uchwyt hydrauliczny, podtrzymkę i kła obrotowego

B. uchwyt pneumatyczny i zabierak stały

C. manualny uchwyt dwuszczękowy oraz zabierak czołowy

D. zabierak samozaciskowy

Zamocowanie wałka długiego przy użyciu uchwytu hydraulicznego, podtrzymki i kła obrotowego jest prawidłowym rozwiązaniem ze względu na specyfikę i wymagania związane z obróbką długich elementów. Uchwyt hydrauliczny umożliwia stabilne i równomierne zamocowanie wałka, co jest kluczowe w procesach obróbczych, aby uniknąć drgań i poprawić dokładność. Podtrzymka z kolei pełni ważną rolę w zwiększeniu sztywności układu, co jest szczególnie istotne przy obróbce długich komponentów, które mogą być podatne na odkształcenia. Kła obrotowego używa się do wspomagania obrotu wałka, co zwiększa elastyczność obróbczych operacji, takich jak toczenie. W praktyce, takie zamocowanie spełnia standardy ISO w zakresie bezpieczeństwa i jakości procesów obróbczych, zapewniając optymalną wydajność i precyzję. Dzięki zastosowaniu tego rozwiązania, operatorzy mogą osiągnąć lepsze wyniki podczas skomplikowanych operacji, minimalizując ryzyko uszkodzenia materiału oraz narzędzi.

Pytanie 17

Która maszyna jest wykorzystywana w produkcji na dużą skalę lub masowej, przeznaczona do obróbki precyzyjnych otworów o kształtach wielobocznych i wielowypustowych, usuwająca cały nadmiar materiału podczas jednego ruchu narzędzia?

A. Wiertarka kadłubowa

B. Przeciągarka

C. Frezarka pionowa

D. Dłutownica

Przeciągarka to obrabiarka, która specjalizuje się w obróbce otworów wielobocznych i wielowypustowych, co czyni ją niezwykle efektywnym narzędziem w produkcji wielkoseryjnej oraz masowej. Jej główną zaletą jest zdolność do skrawania całego naddatku podczas jednego przejścia narzędzia, co znacznie zwiększa wydajność procesu obróbczo-produkcyjnego. Przeciągarki są często wykorzystywane w branży motoryzacyjnej do produkcji wałów, przekładni oraz innych elementów wymagających precyzyjnych otworów. Wysoka jakość obrabianych powierzchni oraz możliwość uzyskania dużych prędkości obróbczych sprawiają, że przeciągarki są standardem w zakładach zajmujących się masową produkcją komponentów. Warto również wspomnieć, że dobór narzędzi oraz parametrów skrawania w przeciągarkach oparty jest na normach branżowych, co zapewnia optymalizację procesów i minimalizację strat materiałowych.

Pytanie 18

Przedstawione na rysunku oprzyrządowanie używane jest podczas

A. toczenia.

B. wiercenia.

C. szlifowania.

D. frezowania.

Odpowiedź 'toczenia' jest poprawna ze względu na charakterystykę oprzyrządowania przedstawionego na rysunku. W obrabiarkach do toczenia, uchwyty są kluczowym elementem, który umożliwia mocowanie przedmiotu obrabianego w taki sposób, aby mógł on obracać się wokół osi. Dzięki temu operator maszyny może precyzyjnie formować materiał, nadając mu zamierzony kształt. W praktyce, toczenie jest powszechnie stosowane w przemyśle do produkcji wałów, osi, czy elementów cylindrycznych. Warto zauważyć, że dobór odpowiedniego uchwytu jest kluczowy dla efektywności procesu obróbczo-wytwórczego. Standardy branżowe, takie jak ISO 9001, wskazują na konieczność zapewnienia wysokiej jakości narzędzi oraz ich właściwego dopasowania do specyfiki obrabianego materiału, co wpływa na wydajność i dokładność operacji skrawania. Zastosowanie właściwego oprzyrządowania w toczeniu przyczynia się do zmniejszenia odpadów materiałowych oraz poprawy jakości końcowego produktu.

Pytanie 19

Ile wynosi wskazanie suwmiarki uniwersalnej o działce elementarne) 0,05 pokazane) na zdjęciu?

A. 4,05 mm

B. 3,85 mm

C. 4,30 mm

D. 4,45 mm

Odpowiedź 4,05 mm to strzał w dziesiątkę! Żeby dobrze odczytać suwmiarkę, trzeba najpierw znaleźć wartość główną na skali, a tu mamy 4 mm. Potem musisz popatrzeć, która kreska na noniuszu pokrywa się z kreską na głównej skali. W tym przypadku jest to pierwsza kreska, co daje dodatkowe 0,05 mm. Jak to zsumujesz, to wychodzi 4,05 mm. Warto pamiętać, że przy pomiarach suwmiarki trzeba być precyzyjnym i umieć odczytać do 0,05 mm, bo w inżynierii to ważna sprawa. Takie dokładne pomiary są kluczowe w branżach, gdzie każdy milimetr ma znaczenie, jak motoryzacja czy lotnictwo. Jak dobrze ogarniesz odczyt suwmiarki, to Twoja praca będzie bardziej dokładna, a jakość produkcji lepsza.

Pytanie 20

Do o zamocowania wałka Ø50, w którym wiercony będzie otwór poprzeczny 4>10, należy zastosować imadło przedstawione na rysunku oznaczonym literą

A. D.

B. C.

C. A.

D. B.

Imadło oznaczone literą A jest imadłem trójszczękowym, co czyni je idealnym rozwiązaniem do mocowania cylindrycznych elementów, takich jak wałki o średnicy 50 mm. Trójszczękowe imadła charakteryzują się tym, że równocześnie zaciskają materiał ze wszystkich trzech stron, co zapewnia stabilne i równomierne mocowanie. Taki sposób mocowania jest kluczowy podczas procesów obróbczych, takich jak wiercenie otworów poprzecznych, gdzie precyzja i unikanie przesunięć są niezbędne. Dobre praktyki branżowe sugerują, aby podczas obróbki wałków korzystać właśnie z trójszczękowych imadeł, gdyż zapewniają one nie tylko bezpieczeństwo, ale również efektywność pracy. W przypadku użycia innych typów imadeł, jak te z dwóch szczękami, mogłoby dojść do niekontrolowanych ruchów wałka, co prowadziłoby do uszkodzenia zarówno narzędzia, jak i obrabianego elementu. Warto również zwrócić uwagę na regularną kontrolę stanu technicznego imadła i smarowanie mechanizmów, co wpływa na jego długowieczność oraz dokładność mocowania.

Pytanie 21

Na rysunku przedstawiono przyrząd pomiarowy służący do pomiaru

A. grubości ścianek rur.

B. średnic w wąskich rowkach.

C. szerokości zębów w kole zębatym.

D. 3 i 5 ostrzowych narzędzi skrawających.

Mikrometr do pomiaru średnic narzędzi skrawających, jak przedstawiony na zdjęciu, jest nieocenionym narzędziem w obróbce skrawaniem, szczególnie w kontekście narzędzi takich jak frezy, wiertła czy narzędzia tokarskie. Jego konstrukcja umożliwia precyzyjne pomiary średnic, co jest kluczowe w zapewnieniu odpowiednich tolerancji i jakości części. Użycie mikrometru w przemyśle metalowym pozwala na uzyskanie dokładnych wymiarów, co z kolei wpływa na wydajność procesów produkcyjnych i trwałość narzędzi. W praktyce, mikrometry są stosowane do weryfikacji średnic narzędzi skrawających przed ich użyciem w produkcji, co minimalizuje ryzyko błędów oraz zwiększa efektywność procesu obróbczej. Zgodność z normami ISO w zakresie tolerancji wymiarowych jest niezwykle istotna dla zachowania jakości wyrobów, dlatego wiedza o używaniu mikrometrów jest podstawą profesjonalnej obróbki skrawaniem.

Pytanie 22

Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?

A. M04

B. M09

C. M08

D. M05

Odpowiedź M08 jest prawidłowa, ponieważ jest to standardowa funkcja pomocnicza stosowana w obrabiarkach CNC, która aktywuje podawanie chłodziwa podczas procesu obróbczy. Chłodziwo odgrywa kluczową rolę w obróbce skrawaniem, poprawiając efektywność procesu poprzez zmniejszenie tarcia i temperatury, co z kolei zwiększa żywotność narzędzi skrawających i jakość obrabianych powierzchni. W praktyce, zastosowanie M08 jest powszechnie widoczne w przemysłowych środowiskach produkcyjnych, gdzie zapewnia stabilność operacyjną oraz minimalizuje ryzyko przegrzania materiałów. Zgodnie z dobrymi praktykami branżowymi, zawsze powinno się pamiętać o włączeniu chłodziwa przed rozpoczęciem obróbki, co pozwala na optymalizację parametrów skrawania i zwiększenie efektywności procesu produkcyjnego, zgodnie z normami takimi jak ISO 10816, które dotyczą monitorowania i oceny działania maszyn. Przykładowo, w obróbce metali kolorowych, odpowiednie chłodziwo pozwala na uzyskanie lepszej jakości powierzchni, co jest niezbędne w aplikacjach wymagających precyzyjnych wymiarów i gładkości powierzchni.

Pytanie 23

Średnica wałka przed procesem toczenia wynosi 78 mm. Jaką głębokość skrawania powinno się ustawić, aby po wykonaniu dwóch przejść noża tokarskiego uzyskać średnicę wynoszącą 74 mm?

A. 1,0 mm

B. 4,0 mm

C. 0,5 mm

D. 2,0 mm

Głębokość skrawania w obróbce tokarskiej jest kluczowym parametrem wpływającym na dokładność i jakość wyrobu. Odpowiedzi wskazujące 0,5 mm, 2,0 mm, czy 4,0 mm, wynikają z pomyłek w podstawowej logice obliczeń. W przypadku wybrania 0,5 mm, uzyskalibyśmy jedynie 1 mm redukcji średnicy po dwóch przejściach, co jest niewystarczające do osiągnięcia docelowej wartości 74 mm. Z kolei głębokość 2,0 mm w jednym przejściu oznaczałaby zbyt dużą głębokość skrawania, co może prowadzić do szybszego zużycia narzędzia oraz obniżenia jakości obrabianego wyrobu. Ustawienie głębokości skrawania na 4,0 mm w jednym przejściu wymagałoby również zastosowania narzędzi o większej wytrzymałości, co jest często niepraktyczne i może prowadzić do uszkodzeń wałka. Prawidłowe podejście do obliczeń związanych z głębokością skrawania powinno uwzględniać zarówno wymaganą dokładność, jak i specyfikę materiału obrabianego. Dobór głębokości skrawania powinien być oparty na uwzględnieniu norm produkcyjnych oraz danych technicznych narzędzi skrawających, aby zminimalizować ryzyko defektów i zapewnić optymalną wydajność procesu. Wobec tego, kluczowe jest zrozumienie zasad fizyki obróbki skrawaniem oraz umiejętność analizy efektów różnych parametrów na proces produkcji.

Pytanie 24

Na rysunku przedstawiono sposób ustalenia i zamocowania przedmiotu obrabianego na tokarce w

A. uchwycie trójszczękowym samocentrującym z podparciem kłem.

B. uchwycie tulejkowym z zabierakiem czołowym.

C. uchwycie specjalnym do kół pasowych.

D. kłach przy użyciu tarczy zabierakowej i zabieraka.

Odpowiedź dotycząca mocowania przedmiotu obrabianego za pomocą kłów, tarczy zabierakowej i zabieraka jest prawidłowa, ponieważ dokładnie odzwierciedla sposób, w jaki można stabilnie zamocować element na tokarce. Kły są kluczowym elementem w obróbce, zwłaszcza w przypadku długich elementów, ponieważ zabezpieczają je z obu stron, eliminując ryzyko drgań podczas tokarki. Tarcza zabierakowa oraz zabierak odgrywają istotną rolę w przenoszeniu momentu obrotowego z wrzeciona na obrabiany przedmiot, co jest niezbędne do uzyskania precyzyjnych wymiarów i kształtów. W praktyce, takie mocowanie jest stosowane w przemysłowych tokarkach do obróbki metali, co jest zgodne z najlepszymi praktykami branżowymi. Stosując tę metodę, operatorzy mogą skutecznie osiągać wysoką jakość powierzchni i dokładność wymiarową, co jest kluczowe w produkcji elementów maszyn oraz narzędzi.

Pytanie 25

Na frezarkach CNC, które mają wbudowany magazyn narzędzi, do programowania automatycznej wymiany narzędzia stosuje się funkcję

A. M03

B. M04

C. M05

D. M06

Odpowiedź M06 jest poprawna, ponieważ jest dedykowana do komendy automatycznej wymiany narzędzi w frezarkach CNC. Funkcja ta pozwala na zautomatyzowanie procesu wymiany narzędzi, co znacząco zwiększa efektywność i precyzję obróbki. W praktyce, gdy maszyna wymaga zmiany narzędzia, operator programuje cykl roboczy z komendą M06, co umożliwia maszynie zrealizowanie tej operacji bez udziału człowieka. W przemyśle, w którym czas produkcji jest krytyczny, automatyzacja wymiany narzędzi pozwala na redukcję przestojów i zwiększenie wydajności. Podczas programowania CNC, ważne jest także zrozumienie, jak narzędzie dobierane jest z magazynu narzędzi, co może wpływać na jakość obrabianego detalu oraz na żywotność samych narzędzi. Zgodnie z najlepszymi praktykami, każdy nowy cykl wymiany narzędzi powinien być starannie zaplanowany, aby maksymalizować efektywność i minimalizować ryzyko błędów w procesie produkcyjnym.

Pytanie 26

Który z przedstawionych symboli graficznych jest oznaczeniem punktu zerowego przedmiotu przerabianego?

A. B.

B. D.

C. C.

D. A.

Symbol oznaczający punkt zerowy przedmiotu przerabianego jest kluczowym elementem w rysunku technicznym, który ułatwia interpretację i zrozumienie schematów oraz projektów. Odpowiedź B przedstawia półokrągłe wycięcie po jednej stronie, co jest standardem stosowanym w wielu branżach inżynieryjnych, w tym w mechanice i elektronice. Punkty zerowe są niezbędne do określenia miejsca odniesienia dla wymiarów, co pozwala na dokładne i precyzyjne wykonanie elementów. Przykładem zastosowania tego symbolu może być projektowanie części maszyn, gdzie precyzyjne odniesienie do punktu zerowego jest konieczne do dalszej obróbki, montażu czy analizowania właściwości mechanicznych. Warto również zauważyć, że w rysunkach technicznych stosuje się różne normy, takie jak ISO i ANSI, które ujednolicają symbole i oznaczenia, co zwiększa przejrzystość i zrozumiałość dokumentacji technicznej.

Pytanie 27

Korzystając z danych w tabeli, dobierz stos płytek wzorcowych do kontroli wymiaru 14,86 mm

Tabela płytek wzorcowych długości wg DIN 861/2
Szereg	Wymiar płytki
0,005	1,005
0,01	1,01; 1,02; 1,03; 1,04; 1,05; 1,06; 1,07; 1,08; 1,09; 1,10; 1,11; 1,12; 1,13; 1,14; 1,15; 1,16; 1,17; 1,18; 1,19
0,1	1,20; 1,30; 1,40; 1,50; 1,60; 1,70; 1,80; 1,90
1	2; 3; 4; 5; 6; 7; 8; 9
10	10; 20; 30; 40; 50; 60; 70; 80; 90; 100

A. 10 + 3 + 0,7 + 1,16

B. 10 + 2 + 0,8 + 1,16

C. 10 + 2 + 1,8 + 1,06

D. 10 + 3 + 1,8 + 1,07

W przypadku analizy niepoprawnych odpowiedzi, można zauważyć, że większość z nich nie potrafiła prawidłowo zsumować wymiarów płytek wzorcowych, co prowadzi do błędnych wniosków. Na przykład, odpowiedzi, które sugerują zestaw 10 + 3 + 1,8 + 1,07, sumują się do wymiaru 15,87 mm, co znacznie odbiega od wymaganego wymiaru 14,86 mm. Taki błąd może wynikać z nieuważności lub braku zrozumienia zasady sumowania wymiarów w kontekście kontroli jakości. Inna odpowiedź, która łączy płytki 10 + 3 + 0,7 + 1,16, również nie spełnia wymagań, ponieważ wynosi 15,06 mm. Pojawia się tu typowy problem związany z przyjęciem niewłaściwych wymiarów do zestawu płytek, co podkreśla znaczenie starannego doboru elementów w procesie pomiarowym. Ważne jest, aby mieć na uwadze, że każdy błąd w doborze płytek może prowadzić do niezgodności wyrobów oraz wpływać na cały proces produkcji. W kontekście standardów jakości, takich jak ISO 2859, nieprawidłowe pomiary mogą prowadzić do obniżenia jakości produktów, a w konsekwencji negatywnie wpłynąć na reputację firmy. Dlatego też, należy zwracać szczególną uwagę na precyzję w doborze i obliczeniach, aby uniknąć poważnych konsekwencji w procesie produkcyjnym.

Pytanie 28

Na proces łamania wióra podczas obróbki przy użyciu płytki wieloostrzowej największy wpływ ma

A. promień narzędzia.

B. powierzchnia natarcia.

C. pomocnicza powierzchnia przyłożenia.

D. powierzchnia przyłożenia.

Wybór innych odpowiedzi jest oparcie na błędnych wnioskach odnośnie tego, jak różne parametry działają na proces skrawania. Owszem, promień płytki ma jakieś znaczenie dla geometrii narzędzia, ale nie jest on kluczowy dla łamania się wiórów. Zbyt mały lub zbyt duży promień może wpływać na siły na narzędzie, ale to powierzchnia natarcia decyduje o efektywności skrawania. Powierzchnia przyłożenia, chociaż istotna dla stabilności narzędzia, nie ma bezpośredniego wpływu na łamanie się wiórów. Jej rola to głównie przenoszenie sił podczas obróbki, co pośrednio może mieć jakieś znaczenie, ale nie jest kluczowe. Pomocnicza powierzchnia przyłożenia może poprawić stabilność podczas skrawania, ale także nie jest odpowiedzialna za łamanie wiórów. Można więc powiedzieć, że niektóre z tych odpowiedzi bazują na mylnym zrozumieniu tego, co dzieje się podczas obróbki skrawaniem, gdzie najważniejsze to zrozumieć, jak parametry kontaktu narzędzia z materiałem wpływają na cały proces.

Pytanie 29

Na rysunku noża tokarskiego strzałką oznaczono

A. powierzchnię natarcia.

B. główną krawędź skrawającą.

C. główną powierzchnię przyłożenia.

D. pomocniczą krawędź skrawającą.

Pomocnicza krawędź skrawająca jest często mylona z główną powierzchnią przyłożenia, co prowadzi do niewłaściwego zrozumienia roli poszczególnych elementów narzędzia skrawającego. Pomocnicza krawędź skrawająca ma na celu wspomaganie procesu skrawania, ale nie jest bezpośrednio odpowiedzialna za przyłożenie narzędzia do obrabianego materiału. Główna krawędź skrawająca natomiast, pełni funkcję aktywną w procesie skrawania, jednak jej efektywność zależy od właściwego kontaktu z główną powierzchnią przyłożenia, która zapewnia odpowiednią stabilność i minimalizuje tarcie. Odpowiedzi odnoszące się do powierzchni natarcia również nie są poprawne, gdyż powierzchnia ta dotyczy innej części narzędzia skrawającego, a jej zadaniem jest umożliwienie właściwego wprowadzenia narzędzia w materiał. Zrozumienie różnicy między tymi elementami jest kluczowe dla skutecznego projektowania procesów obróbczych oraz wyboru narzędzi do skrawania. W praktyce, niewłaściwe zrozumienie konstrukcji narzędzi skrawających może prowadzić do ich szybszego zużycia, a nawet uszkodzenia materiału obrabianego. Dlatego tak ważne jest, aby dokładnie przyswoić wiedzę na temat geometrii narzędzi skrawających oraz ich właściwych zastosowań w różnych procesach obróbczych.

Pytanie 30

Pojawienie się krateru na powierzchni natarcia płytki wieloostrzowej przedstawionej na rysunku spowodowane jest zużyciem

A. dyfuzyjnym.

B. cieplnym.

C. zmęczeniowym.

D. adhezyjnym.

Odpowiedzi adhezyjne, cieplne i zmęczeniowe są często mylone z pojęciem zużycia dyfuzyjnego, jednak każda z nich odnosi się do odmiennych procesów, które nie są odpowiednie w kontekście tego pytania. Zużycie adhezyjne ma miejsce, gdy dwa materiały stykają się ze sobą i dochodzi do ich wzajemnego przyklejania, co prowadzi do uszkodzenia powierzchni w wyniku sił tarcia. Często jest to problem w aplikacjach, gdzie stosowane są materiały o niskiej twardości lub w sytuacjach, gdy nie jest zastosowane odpowiednie smarowanie. Proces cieplny związany jest z odkształceniem materiału w wyniku działania wysokich temperatur, co może prowadzić do jego osłabienia, ale nie jest bezpośrednio związany z powstawaniem kraterów. Wreszcie, zmęczenie materiału jest wynikiem cyklicznych obciążeń, które powodują pęknięcia i ostateczne zniszczenie materiału, co jest zupełnie innym procesem niż dyfuzja atomów. Takie myślenie może prowadzić do nieprawidłowych wniosków przy ocenie zużycia narzędzi i wyboru odpowiednich strategii obróbczych, co w praktyce zmniejsza efektywność produkcji oraz zwiększa koszty związane z wymianą narzędzi.

Pytanie 31

Który cykl stały frezowania przedstawiono na rysunku?

A. Kieszeni prostokątnej.

B. Otworów podłużnych na okręgu.

C. Gwintu wielokrotnego.

D. Rowków kołowych.

Kieszeń prostokątna to jeden z najczęściej stosowanych cykli frezowania w obróbce materiałów, szczególnie w przemyśle maszynowym. Proces ten polega na usuwaniu materiału wewnątrz określonego konturu, co jest szczególnie ważne w produkcji komponentów, które muszą spełniać rygorystyczne normy wymiarowe i estetyczne. W przypadku frezowania kieszeni prostokątnej, narzędzie skrawające porusza się wzdłuż ścianek kieszeni, co pozwala na uzyskanie precyzyjnych kształtów z zaokrąglonymi narożnikami, jak to jest przedstawione na rysunku. Technika ta jest zgodna z najlepszymi praktykami branżowymi, które zalecają optymalizację ścieżek narzędzi w celu minimalizacji czasu obróbki oraz zwiększenia efektywności. Przykładem zastosowania frezowania kieszeni prostokątnej jest produkcja elementów konstrukcyjnych w przemyśle motoryzacyjnym, gdzie precyzyjna obróbka materiałów jest kluczowa dla zapewnienia bezpieczeństwa i wydajności pojazdów.

Pytanie 32

Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

A. RESET→MDA→JOG

B. JOG→CYCLE STOP→SINGLE BLOCK

C. MDA→SINGLE BLOCK→JOG

D. AUTO→SINGLE BLOCK→CYCLE START

Odpowiedź 'AUTO→SINGLE BLOCK→CYCLE START' jest jak najbardziej trafna. Gdy uruchamiamy maszynę CNC w trybie automatycznym, pierwszym krokiem jest ustawienie jej na tryb AUTO. Dzięki temu maszyna działa w pełni automatycznie, co przyspiesza cały proces produkcji. Potem aktywacja opcji 'SINGLE BLOCK' pozwala nam kontrolować każdy etap obróbki krok po kroku, co jest ważne, bo możemy wprowadzać poprawki w razie potrzeby. A na końcu 'CYCLE START' rusza cykl obróbczy, co jest absolutnie niezbędne do rozpoczęcia pracy. Taka procedura jest zgodna z najlepszymi praktykami w branży i pomaga uniknąć błędów, co jest szczególnie ważne przy precyzyjnej obróbce materiałów. Warto to znać, żeby efektywnie i bezpiecznie korzystać z maszyn CNC.

Pytanie 33

Pokazany na rysunku mechanizm to

A. oprawka frezarska z tulejką sprężystą.

B. uchwyt do mocowania narzędzi z chwytem Morse'a.

C. oprawka do głowic nasadzanych.

D. uchwyt wiertarski do prawych i lewych obrotów.

Niewłaściwe odpowiedzi wskazują na szereg nieporozumień dotyczących klasyfikacji narzędzi obróbczych. Oprawka do głowic nasadzanych, na którą można by wskazać, różni się od oprawki frezarskiej nie tylko konstrukcją, ale przede wszystkim przeznaczeniem. Głowice nasadzane są używane w zastosowaniach, gdzie wymiana narzędzi jest częsta, co nie jest typowe dla operacji frezarskich, które wymagają stabilności i precyzji, jakie zapewnia tulejka sprężysta. Uchwyt do mocowania narzędzi z chwytem Morse'a jest kolejnym przykładem nieprawidłowego rozumienia, jako że chwyty Morse'a mają zastosowanie głównie w uchwytach wiertarskich i nie są kompatybilne z systemem mocowania narzędzi frezarskich. Uchwyt wiertarski do prawych i lewych obrotów, choć również ważny w obróbce, nie jest w stanie zapewnić tej samej elastyczności i wydajności, co oprawka frezarska z tulejką sprężystą. Typowym błędem myślowym w przypadku tych odpowiedzi jest pomylenie funkcji i zastosowań poszczególnych narzędzi obróbczych. Wiedza na temat ich specyfiki i zastosowania w praktyce jest kluczowa dla zrozumienia, jak różne mechanizmy mogą wpływać na efektywność procesu obróbczy i jakość finalnego produktu.

Pytanie 34

W programie dla frezarki CNC w bloku N145 G01 G91 X100 G41 F350 M3 kod G91 wskazuje na

A. cykl obróbczy

B. ustawienie stałej prędkości skrawania

C. ustawienie stałej prędkości obrotowej wrzeciona

D. programowanie przyrostowe

Kod G91 w programie CNC oznacza programowanie przyrostowe, co jest kluczowym elementem w kontekście ruchu narzędzia frezarki. Umożliwia on operatorowi definiowanie ruchów narzędzia względem aktualnej pozycji, co jest istotne w przypadku skomplikowanych kształtów i trajektorii obróbczych. Dzięki G91, zamiast podawać absolutne współrzędne, operator może wprowadzać wartości przyrostowe, co znacznie ułatwia programowanie oraz modyfikację ścieżki narzędzia. Przykładowo, jeśli frezarka znajduje się w punkcie X50, Y50 i operator wpisze G01 X10, maszyna przesunie narzędzie do X60, Y50. To podejście sprawia, że programy stają się bardziej elastyczne i łatwiejsze do edytowania, zwłaszcza w kontekście wielokrotnych cykli obróbczych. G91 jest powszechnie stosowane w branży obróbczej, co jest zgodne z dobrymi praktykami programowania CNC, gdzie unika się zbędnych komplikacji kosztem efektywności i dokładności obróbki.

Pytanie 35

Oblicz zalecaną wartość posuwu minutowego podczas obróbki frezem dwuostrzowym ɸ10 mm, stopu aluminium dla prędkości obrotowej wrzeciona n = 1000 obr/min. Skorzystaj z tabeli oraz wzoru: v_f = f_z·z·n

Zalecane parametry skrawania dla frezów
Materiał	Wytrzymałość [MPa]	v_c [m/min]	Średnica freza [mm]
			2÷3	4÷5	6÷10	12÷16
			f_z [mm]
Stop aluminium <10%Si	do 550	800	0,02	0,03	0,05	0,08

A. vf = 200 mm/min

B. vf = 100 mm/min

C. vf = 400 mm/min

D. vf = 20 mm/min

Wartości posuwu minutowego, które zostały podane jako 20 mm/min, 400 mm/min oraz 200 mm/min, są nieprawidłowe z kilku kluczowych powodów. Po pierwsze, każde z tych podejść nie uwzględnia właściwej analizy warunków obróbczych, takich jak liczba ostrzy oraz odpowiedni posuw na ostrze. Zbyt niski posuw, jak w przypadku 20 mm/min, prowadzi do nieefektywnego skrawania, co może skutkować przegrzewaniem materiału i uszkodzeniem narzędzi. Z kolei zbyt wysoki posuw, jak w przypadku 400 mm/min czy 200 mm/min, może powodować nadmierne zużycie narzędzia, a także pogorszenie jakości obrabianej powierzchni. Istotne jest, aby przy ustalaniu odpowiednich parametrów skrawania opierać się na danych z tabel oraz doświadczeniu praktycznym, ponieważ błędne obliczenia mogą prowadzić do poważnych konsekwencji. W przemyśle obróbczej, ustalanie posuwu minutowego na podstawie konkretnego materiału oraz geometrii narzędzia to kluczowy element, który wpływa na całą produkcję. Prawidłowe podejście w tym zakresie to zrozumienie mechaniki skrawania oraz dostosowanie parametrów w oparciu o specyficzne warunki obróbcze, co jest niezbędne dla uzyskania optymalnych wyników.

Pytanie 36

Do toczenia gwintu metrycznegona tokarce konwencjonalnej należy użyć noża kształtowego o kąciewierzchołkowym ε równym

A. 60°

B. 45°

C. 55°

D. 50°

Odpowiedź 60° jest poprawna, ponieważ standardowy gwint metryczny ma kształt trójkąta równobocznego, co oznacza, że kąt wierzchołkowy noża do gwintowania musi wynosić 60°. Użycie noża o tym kącie zapewnia optymalne dopasowanie do kształtu gwintu, co przekłada się na jakość i precyzję wykończenia. Używając noża o poprawnym kącie, można osiągnąć odpowiednią głębokość gwintu oraz zachować odpowiednie krawędzie, co jest kluczowe w zastosowaniach inżynieryjnych i mechanicznych. W praktyce, przy toczeniu gwintów metrycznych na tokarce konwencjonalnej, istotne jest stosowanie narzędzi zgodnych z normami ISO, które precyzyjnie definiują parametry gwintów. Przykładowo, przy produkcji śrub i nakrętek, nieprawidłowy kąt noża mógłby prowadzić do błędów w wymiarze gwintu, co w efekcie może skutkować ich niekompatybilnością, co jest niedopuszczalne w wielu aplikacjach przemysłowych. Dlatego znajomość właściwego kąta wierzchołkowego noża do gwintowania jest niezbędna dla każdej osoby zajmującej się obróbką skrawaniem.

Pytanie 37

Rodzaj obróbki, w której element obrabiany pozostaje w spoczynku, a narzędzie wieloostrzowe wykonując ruch prostoliniowy usuwa cały nadmiar materiału podczas jednego przejścia, to

A. gwintowanie

B. rozwiercanie

C. przeciąganie

D. honowanie

Przeciąganie to proces obróbczy, w którym narzędzie wieloostrzowe porusza się wzdłuż nieruchomego przedmiotu obrabianego, zbierając naddatek materiału podczas jednego przejścia. Ta metoda jest szczególnie użyteczna w produkcji elementów o dużych wymaganiach co do dokładności wymiarowej oraz jakości powierzchni. Przeciąganie jest wykorzystywane głównie do obróbki otworów, rowków oraz kształtów o dużej długości i małej średnicy. Przykładem zastosowania może być obróbka wałów, w których istotne jest uzyskanie precyzyjnych tolerancji oraz gładkości powierzchni. W porównaniu do innych metod obróbczych, przeciąganie pozwala na uzyskanie lepszej struktury materiału dzięki odpowiedniemu doborowi narzędzi oraz parametrów obróbczych, co przekłada się na wydajność oraz jakość finalnego produktu. Dobrze zaplanowane procesy przeciągania powinny być zgodne z normami technologicznymi oraz standardami jakości, co świadczy o profesjonalnym podejściu do obróbki.

Pytanie 38

Do wykonania rowków teowych stosuje się w pierwszej kolejności frez trzpieniowy, a następnie frez pokazany na zdjęciu oznaczonym literą

A. A.

B. C.

C. B.

D. D.

Wybór niewłaściwego narzędzia do obróbki rowków teowych może prowadzić do znacznych problemów w precyzji i jakości wykonania. Odpowiedzi A, B i C sugerują użycie innych frezów, które nie są dedykowane do tego konkretnego rodzaju obróbki. Frezy różnią się między sobą nie tylko kształtem, ale także geometrią ostrzy, co ma kluczowe znaczenie podczas wykonywania rowków teowych. Na przykład, frezy o innej konstrukcji mogą nie umożliwiać osiągnięcia wymaganego profilu rowka, co prowadzi do niedokładności, a w dłuższej perspektywie do uszkodzenia elementów łączonych. Typowym błędem myślowym jest przypuszczanie, że dowolny frez może być użyty do każdego rodzaju obróbki, co jest absolutnie nieprawdziwe. Właściwe narzędzie powinno być dobrane w zależności od specyfiki zadania oraz materiału, który będzie obrabiany. Należy również pamiętać, że dobór narzędzi jest zgodny z najlepszymi praktykami branżowymi oraz standardami jakości, co przekłada się na bezpieczeństwo pracy oraz efektywność procesu produkcyjnego. Użycie narzędzi niewłaściwych do danego zastosowania nie tylko zwiększa koszty produkcji poprzez konieczność poprawek, ale także może prowadzić do uszkodzenia sprzętu oraz obniżenia jakości końcowego wyrobu.

Pytanie 39

Technologiczna kolejność zabiegów prowadzących do wykonania tulei przedstawionej na rysunku je następująca:

A. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wytaczanie.

B. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie.

C. toczenie wzdłużne, toczenie poprzeczne, nawiercanie, powiercanie.

D. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, rozwiercanie.

Poprawna odpowiedź to toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie. Kolejność tych zabiegów jest kluczowa dla uzyskania wymaganego kształtu i właściwości technicznych tulei. Toczenie poprzeczne jako pierwszy etap pozwala na precyzyjne uformowanie średnicy zewnętrznej elementu, co jest niezwykle istotne w kontekście dalszych obróbek. Następnie toczenie wzdłużne pozwala na osiągnięcie odpowiedniej długości oraz kształtu tulei, co jest kluczowe dla jej funkcji w późniejszych zastosowaniach. Po tych procesach, nawiercanie wykonuje się w celu wstępnego przygotowania otworu, a następnie wiercenie pozwala na uzyskanie ostatecznej średnicy i jakości powierzchni. Tego rodzaju sekwencja jest zgodna z najlepszymi praktykami w obróbce skrawaniem, co zapewnia nie tylko efektywność produkcji, ale także wysoką jakość finalnego produktu, spełniającego normy branżowe dla wytrzymałości i precyzji.

Pytanie 40

Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu ^φ10 w stali stopowej? Skorzystaj z danych w tabeli.

Zalecane parametry skrawania przy wierceniu
Materiał przedmiotu obrabianego	Stal konstrukcyjna Stopy aluminium		Stal węglowa Stal stopowa
Średnica wiertła mm	Obroty min^-1	Posuw mm/obr	Obroty min^-1	Posuw mm/obr
2	5600	0,07	4800	0,07
4	2800	0,10	3200	0,10
6	1850	0,15	1600	0,15
8	1400	0,20	1200	0,20
10	1100	0,23	960	0,23
12	950	0,26	800	0,26

A. n = 800 obr/min, fn = 0,26 mm/obr

B. n = 1200 obr/min, fn = 0,20 mm/obr

C. n = 1850 obr/min, fn = 0,15 mm/obr

D. n = 960 obr/min, fn = 0,23 mm/obr

Wybór wartości n = 960 obr/min oraz fn = 0,23 mm/obr dla wiercenia otworu o średnicy 10 mm w stali stopowej jest zgodny z dobrymi praktykami w obróbce skrawaniem. Prędkość obrotowa 960 obr/min została określona na podstawie tabeli, która uwzględnia różne parametry skrawania dla różnych materiałów i narzędzi. Ustawienie tej prędkości umożliwia uzyskanie optymalnej wydajności skrawania oraz zapewnia odpowiednią jakość powierzchni otworu. Dodatkowo, posuw na poziomie 0,23 mm/obr jest idealnie dostosowany do tej prędkości, co minimalizuje ryzyko uszkodzenia wiertła oraz materiału obrabianego. W praktyce, takie parametry skrawania przyczyniają się do zmniejszenia zużycia narzędzi, poprawy efektywności pracy oraz zwiększenia precyzji wykonania otworu, co jest kluczowe w wielu zastosowaniach przemysłowych i produkcyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
