Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 7 maja 2026 17:23
Data zakończenia: 7 maja 2026 17:36

Egzamin zdany!

Wynik: 37/40 punktów (92,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie czynności związane z eksploatacją instalacji elektrycznych powinny być realizowane jedynie na podstawie pisemnego zlecenia?

A. Eksploatacyjne, wskazane w instrukcjach stanowiskowych i realizowane przez uprawnione osoby

B. Dotyczące zabezpieczania instalacji przed uszkodzeniem

C. Eksploatacyjne, które mogą prowadzić do szczególnego zagrożenia dla życia i zdrowia ludzi

D. Związane z ratowaniem życia i zdrowia ludzi

To, że czynności eksploatacyjne, które mogą grozić zdrowiu i życiu, powinny być robione tylko na pisemne polecenie, to dobra odpowiedź. Właściwie, takie sytuacje mogą się zdarzać, gdy ktoś ma do czynienia z urządzeniami pod napięciem albo w przypadku ryzyka porażenia prądem czy pożaru. Wymóg pisemnego polecenia pomaga upewnić się, że wszystko jest dokładnie opracowane, a ryzyko zminimalizowane zgodnie z normami, jak na przykład PN-IEC 60364. Oprócz tego, te procedury powinny być opisane w instrukcjach stanowiskowych i powinny być realizowane przez ludzi, którzy mają odpowiednie uprawnienia. Wiedza o bezpieczeństwie i procedurach związanych z elektrycznością jest naprawdę ważna dla każdego, kto pracuje w tej dziedzinie.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Silnik prądu stałego w układzie szeregowym dysponuje parametrami: P_N = 8 kW, U_N = 440 V, I_N = 20 A, R_t = 0,5 ? (całkowita rezystancja twornika), R_W = 0,5 ? (rezystancja wzbudzenia). Jaką wartość powinna mieć całkowita rezystancja rozrusznika, jeśli prąd rozruchowy silnika ma wynosić dwa razy więcej niż prąd znamionowy?

A. 21 ?

B. 10 ?

C. 22 ?

D. 11 ?

Aby obliczyć całkowitą wartość rezystancji rozrusznika, należy najpierw zrozumieć, że przy rozruchu silnika prąd osiąga wartość dwukrotnie wyższą niż prąd znamionowy. W tym przypadku prąd rozruchowy wynosi 2 * I_N = 2 * 20 A = 40 A. Całkowita rezystancja układu, która pozwoli na osiągnięcie tego prądu przy napięciu znamionowym, może być obliczona za pomocą prawa Ohma: R = U / I. Podstawiając dane: R = 440 V / 40 A = 11 ?. Następnie, uwzględniając rezystancje twornika (R_t = 0,5 ?) oraz rezystancję wzbudzenia (R_W = 0,5 ?), możemy obliczyć całkowitą rezystancję rozrusznika jako: R_rozrusznika = R - (R_t + R_W) = 11 ? - 1 ? = 10 ?. Takie wyliczenie jest kluczowe przy projektowaniu obwodów rozruchowych i zapewnia, że silnik będzie uruchamiany w sposób bezpieczny i efektywny. W praktyce, prawidłowe dobranie rezystancji rozrusznika może znacznie wydłużyć żywotność sprzętu oraz zminimalizować ryzyko uszkodzeń.

Pytanie 6

Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?

A. 0,8 s

B. 0,1 s

C. 0,2 s

D. 0,5 s

Odpowiedź 0,1 s jest poprawna, ponieważ zgodnie z normą PN-EN 60364-4-41, dla obwodów o prądzie znamionowym do 32 A oraz w układzie TN-S, największy dopuszczalny czas wyłączenia zasilania dla ochrony przed porażeniem prądem elektrycznym wynosi właśnie 0,1 s. Taki krótki czas wyłączenia jest kluczowy, aby zminimalizować ryzyko poważnych uszkodzeń ciała w przypadku porażenia prądem. Przykładowo, w instalacjach przemysłowych, gdzie pracownicy mogą mieć kontakt z elementami przewodzącymi, szybkie wyłączanie zasilania pozwala na ochronę przed skutkami wypadków elektrycznych. W praktyce montażu instalacji elektrycznych, stosowanie zabezpieczeń czasowych, takich jak wyłączniki różnicowoprądowe, jest często spotykane, aby spełnić wymagania dotyczące minimalizacji czasu wyłączenia. Dodatkowo, należy pamiętać, że odpowiednie projektowanie instalacji elektrycznych uwzględniające te wymagania jest niezbędne do zapewnienia bezpieczeństwa użytkowników.

Pytanie 7

W jakim układzie sieciowym przewód oznaczony symbolem pokazanym na rysunku pełni jednocześnie funkcje przewodu neutralnego i ochronnego?

A. IT

B. TN-C

C. TN-S

D. TT

W układzie TN-C, przewód neutralny (N) i przewód ochronny (PE) są połączone w jeden wspólny przewód, nazywany przewodem PEN. Taki układ ma na celu uproszczenie instalacji elektrycznych oraz zwiększenie bezpieczeństwa użytkowania. Przewód PEN pełni jednocześnie funkcję przewodu neutralnego, który zamyka obwód prądowy, oraz funkcję ochronną, która zabezpiecza przed porażeniem elektrycznym. Przewód PEN jest szczególnie stosowany w systemach zasilania, gdzie występuje duża ilość odbiorników energii, takich jak w budynkach mieszkalnych czy przemysłowych. W polskich normach i przepisach dotyczących instalacji elektrycznych, zastosowanie układu TN-C jest zgodne z zasadami dobrych praktyk, co wpływa na niezawodność systemu. Kluczowe jest również zapewnienie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które wspierają bezpieczeństwo użytkowników. Warto również pamiętać, że w przypadku uszkodzenia izolacji przewodu PEN, można wystąpić ryzyko porażenia prądem, dlatego tak ważne jest jego regularne sprawdzanie oraz stosowanie odpowiednich zabezpieczeń.

Pytanie 8

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

A. Obudowa

B. Umieszczenie części czynnych poza zasięgiem ręki

C. Samoczynne wyłączenie zasilania

D. Ogrodzenie

Samoczynne wyłączenie zasilania jest kluczowym środkiem ochrony przeciwporażeniowej, który automatycznie przerywa dopływ energii elektrycznej w przypadku wykrycia nieprawidłowości, takich jak zwarcie czy przeciążenie. To działanie jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 61140, które określają wymagania dotyczące ochrony przed porażeniem prądem elektrycznym. Samoczynne wyłączenie zasilania minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji, a jego zastosowanie jest powszechne w instalacjach elektrycznych, w których występują urządzenia o podwyższonym ryzyku. Przykładem zastosowania może być automatyczny wyłącznik różnicowoprądowy, który nie tylko wyłącza zasilanie, ale także monitoruje różnicę prądów, co jest istotne w ochronie osób pracujących w pobliżu urządzeń elektrycznych. Dzięki takiemu rozwiązaniu, w przypadku wystąpienia niebezpiecznego prądu różnicowego, zasilanie jest natychmiastowo odłączane, co znacznie zwiększa bezpieczeństwo użytkowników.

Pytanie 9

Jakie skutki spowoduje podłączenie baterii kondensatorów równolegle do końcówek silnika asynchronicznego?

A. Częstotliwość prądu w silniku wzrośnie

B. Napięcie na końcówkach silnika się zmniejszy

C. Pobór mocy czynnej z sieci ulegnie zwiększeniu

D. Pobór mocy biernej z sieci będzie mniejszy

Włączenie baterii kondensatorów równolegle do zacisków silnika asynchronicznego prowadzi do zmniejszenia poboru mocy biernej z sieci. Kondensatory wprowadzają do obwodu moc czynną, co kompensuje ubytek mocy biernej generowanej przez silnik. Silniki asynchroniczne, zwłaszcza te o dużych mocach, często wykazują znaczny pobór mocy biernej, co powoduje obciążenie sieci elektroenergetycznej. Dlatego wprowadzenie baterii kondensatorów nie tylko poprawia współczynnik mocy, ale także zwiększa efektywność energetyczną całego systemu. W praktyce zastosowanie kondensatorów do kompensacji mocy biernej jest szeroko stosowane w przemyśle, gdzie obciążenia są zmienne, a ich odpowiednia konfiguracja pozwala na znaczące oszczędności kosztów związanych z energią elektryczną oraz redukcję strat w sieci. Ponadto, zgodnie z normami IEC 61000, stabilizacja współczynnika mocy jest kluczowym elementem w celu poprawy jakości energii w systemach elektroenergetycznych.

Pytanie 10

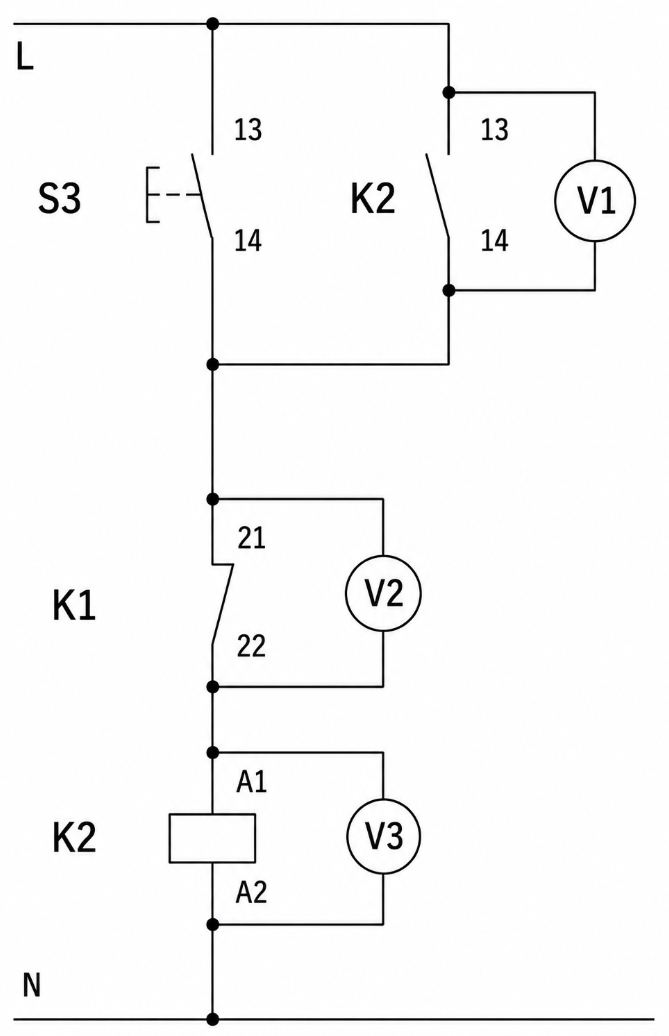

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie

A. cewki stycznika K2

B. przycisku S3

C. styków pomocniczych K2

D. styków pomocniczych K1

Wybór niewłaściwej odpowiedzi może wynikać z niepełnego zrozumienia działania obwodów sterowania i zasad funkcjonowania styczników. Przykładowo, przycisk S3 nie może być jedynym winowajcą, ponieważ jego działanie zostało potwierdzone przez obecność napięcia na V2. Należy pamiętać, że przycisk S3 ma za zadanie włączyć obwód, ale nie osobiście zasila cewkę stycznika. Z kolei wybór cewki stycznika K2 jako potencjalnego źródła problemu również jest błędny, ponieważ pomiar 230 V na V2 sugeruje, że napięcie jest dostarczane do obwodu, lecz nie przekazywane do cewki. Typowym błędem jest także sądzenie, że uszkodzenie styków pomocniczych K2 mogłoby być przyczyną problemu. W rzeczywistości, brak napięcia na V3 jednoznacznie wskazuje, że cewka nie jest zasilana, a nie że styki pomocnicze K2 są wadliwe. W układach automatyki kluczowe jest zrozumienie roli styków pomocniczych i ich związku z prawidłowym działaniem styczników, co objaśnia, dlaczego zdefiniowane standardy i procedury diagnostyczne są tak ważne w praktyce inżynieryjnej. Należy więc zwracać uwagę na szczegóły, aby prawidłowo diagnozować problemy w obwodach sterowania.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Które z wymienionych wskazówek nie dotyczy projektanta oraz realizatora nowej instalacji elektrycznej w lokalu mieszkalnym?

A. Zasilanie gniazd wtykowych w każdym pomieszczeniu z oddzielnego obwodu

B. Rozdzielenie obwodów oświetleniowych od obwodów gniazd wtykowych

C. Zasilanie odbiorników o dużej mocy, zainstalowanych na stałe, z wydzielonych obwodów

D. Zasilanie gniazd wtykowych w kuchni z oddzielnego obwodu

Wybór odpowiedzi dotyczącej zasilania gniazd wtykowych każdego pomieszczenia z osobnego obwodu jest uzasadniony. Zgodnie z normami instalacji elektrycznych, takimi jak PN-IEC 60364, zaleca się, aby gniazda wtykowe w pomieszczeniach mieszkalnych były podłączone do odrębnych obwodów. Taki układ zwiększa bezpieczeństwo, ponieważ w przypadku przeciążenia lub zwarcia, wyłączenie jednego obwodu nie wpływa na pozostałe gniazda w innych pomieszczeniach. Przykładem praktycznym jest sytuacja, gdy w jednym pomieszczeniu używamy wielu urządzeń elektrycznych, takich jak komputer, lodówka czy telewizor. Dzieląc zasilanie na poszczególne obwody, minimalizujemy ryzyko spadku napięcia i zapewniamy stabilność zasilania. Dodatkowo, urządzenia wymagające dużej mocy, jak pralki czy kuchenki, powinny być zasilane z osobnych obwodów, co wynika z zasad bezpieczeństwa oraz efektywności energetycznej.

Pytanie 13

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Wartość rezystancji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

B. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

C. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

D. Przebicie izolacji uzwojenia bocznikowego do obudowy.

Zwarcie międzyzwojowe w uzwojeniu bocznikowym to sytuacja, w której dwa lub więcej zwojów w tym samym uzwojeniu stykają się ze sobą, co prowadzi do zmiany odpowiednich parametrów elektrycznych silnika. W analizowanym przypadku, niskie wartości rezystancji między zaciskami A1-A2 oraz D1-D2 sugerują, że uzwojenia te są sprawne i nie mają problemów z połączeniami. Jednak podwyższona rezystancja E1-E2, wynosząca 4,7 Ω, wskazuje na potencjalny problem. W praktyce, zwarcia międzyzwojowe mogą prowadzić do przegrzewania się silnika, co w efekcie skraca jego żywotność oraz wpływa na wydajność. W standardach dotyczących konserwacji silników prądu stałego, takich jak IEC 60034-1, podkreśla się konieczność regularnych pomiarów rezystancji oraz analizy wyników, aby zapobiegać poważniejszym uszkodzeniom. Zrozumienie i identyfikacja zwarć międzyzwojowych to kluczowy element w zarządzaniu stanem technicznym silników elektrycznych, co pozwala na wczesne wykrycie problemów i ich skuteczne usunięcie.

Pytanie 14

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

A. Dy1 i Dy5

B. Dy7 i Dy11

C. Dy5 i Dy11

D. Dy3 i Dy9

Odpowiedź Dy5 i Dy11 jest prawidłowa, ponieważ te konfiguracje transformatorów trójfazowych są rekomendowane w Polskich Normach (PN) ze względu na swoje korzystne właściwości eksploatacyjne. Konfiguracja Dy5, czyli połączenie w gwiazdę z przesunięciem fazowym o 180°, jest często stosowana w systemach zasilających, ponieważ minimalizuje straty mocy i pozwala na stabilne zasilanie odbiorników w układzie nieuzwojonym. Z kolei Dy11, czyli połączenie w trójkąt z przesunięciem fazowym o 30°, jest powszechnie wykorzystywane w aplikacjach wymagających dużych wydajności oraz dobrej jakości energii. Oba połączenia zapewniają optymalne parametry pracy transformatorów, co przekłada się na ich długowieczność i niezawodność. Zastosowanie tych konfiguracji jest szczególnie ważne w przemysłowych systemach zasilających oraz w energetyce, gdzie skutkuje to obniżeniem harmonik prądu i poprawą jakości energii. Dlatego ich wybór jest zgodny z najlepszymi praktykami branżowymi oraz normami, co czyni je zalecanymi w projektach elektrycznych.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Który z poniższych pomiarów potwierdza ciągłość przewodu ochronnego w układzie TN-S?

A. Rezystancji izolacji przewodu ochronnego

B. Rezystancji uziomu

C. Prądu upływu w przewodzie ochronnym

D. Impedancji pętli zwarcia

Odpowiedź dotycząca impedancji pętli zwarcia jest poprawna, ponieważ jest to kluczowy parametr w ocenie ciągłości przewodu ochronnego w systemie TN-S. W systemach ochrony przeciwporażeniowej, takich jak TN-S, impedancja pętli zwarcia odgrywa istotną rolę w zapewnieniu skutecznej i szybkiej reakcji zabezpieczeń na zwarcie. Wysoka jakość przewodu ochronnego wymaga, aby jego impedancja była odpowiednio niska, co pozwala na szybkie załączenie wyłącznika nadprądowego w przypadku wystąpienia zwarcia. Praktyczne zastosowanie tego pomiaru można zobaczyć w trakcie testów instalacji elektrycznych, gdzie zmierzone wartości impedancji pętli zwarcia są porównywane z wymaganiami standardów, takich jak PN-IEC 60364, które wskazują na maksymalne wartości impedancji, aby zapewnić bezpieczeństwo użytkowników. Odpowiednia analiza impedancji pętli zwarcia jest także niezbędna w procesie odbioru instalacji elektrycznych oraz w regularnych przeglądach technicznych, co wpływa na długotrwałe i bezpieczne użytkowanie instalacji elektrycznej.

Pytanie 17

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Wszystkie grzałki są uszkodzone.

B. Uszkodzona jest tylko grzałka G1.

C. Sprawna jest tylko grzałka G3.

D. Wszystkie grzałki są sprawne.

Prawidłowa diagnoza wynika przede wszystkim z analizy wartości rezystancji dla różnych położeń przełączników. Gdy oba przełączniki są ustawione w pozycjach 1-3 i 1-4, miernik pokazuje nieskończoność (∞), co jednoznacznie wskazuje na przerwę w obwodzie. W praktyce w takich położeniach powinna być widoczna konkretna rezystancja, jeśli wszystkie grzałki są sprawne. Moim zdaniem – i niejednokrotnie widziałem to na warsztacie – najczęściej oznacza to, że jedna z grzałek jest uszkodzona (przerwa). Przy położeniach 2-3 i 2-4 pojawiają się wartości 44 i 53 Ω, czyli dwie grzałki przewodzą prąd i są sprawne. Analizując układ połączeń, łatwo dojść do wniosku, że brak przewodności w pierwszych przypadkach wynika z uszkodzenia G1 – to właśnie ta grzałka odcina całą ścieżkę prądową w tych konfiguracjach. W zawodzie elektryka podobna sytuacja często pojawia się np. przy naprawie pieców czy bojlerów – pomiar rezystancji pozwala błyskawicznie wskazać uszkodzony element bez konieczności rozkręcania całego urządzenia. Taki test to nie tylko teoria, ale bardzo praktyczna metoda, którą polecam każdemu początkującemu elektrykowi. Dobrze wykonana diagnostyka rezystancyjna to podstawa utrzymania ruchu i serwisu urządzeń grzewczych. Warto pamiętać, że zgodnie z dobrą praktyką branżową zawsze należy dokumentować wyniki pomiarów i interpretować je z uwzględnieniem schematu połączeń – to zdecydowanie skraca czas diagnozy i ogranicza ryzyko błędów.

Pytanie 18

Który z podanych wyłączników nadprądowych powinien być użyty w obwodzie zasilającym tylko rezystancyjny grzejnik elektryczny z trzema grzałkami o mocy 3 kW każda, połączonymi w trójkąt i zasilanym z sieci 3/N/PE ~ 400/230 V 50 Hz?

A. CLS6-B16/3

B. CLS6-B16/4

C. CLS6-C16/1N

D. CLS6-B16/3N

Odpowiedź CLS6-B16/3 jest poprawna, ponieważ wyłącznik nadprądowy CLS6-B16/3 został zaprojektowany do ochrony obwodów zasilających urządzenia trójfazowe, w tym grzejniki elektryczne. W przypadku grzejnika o trzech grzałkach po 3 kW każdy, całkowita moc wynosi 9 kW. Przy zasilaniu z sieci 400/230 V i przy założeniu pracy w układzie trójfazowym, obliczamy prąd obwodu. Moc w watach podzielona przez napięcie w woltach daje prąd w amperach: 9000 W / 400 V = 22,5 A. Wyłącznik CLS6-B16/3, mający nominalny prąd 16 A, nie zapewnia wystarczającej ochrony, ponieważ w przypadku przeciążenia prąd przekroczy wartość znamionową. Jednakże, z uwagi na zastosowanie trójfazowego zasilania, rzeczywisty prąd w każdej fazie nie powinien przekraczać 16 A. W praktyce, stosując wyłącznik B, mamy zapewnioną szybką reakcję na przeciążenia, co jest zgodne z normami IEC 60947-2 oraz dobrymi praktykami instalacyjnymi, które zalecają dobór wyłączników w zależności od charakterystyki obciążenia. Użycie tego wyłącznika w instalacji z grzejnikami elektrycznymi zapewnia bezpieczne użytkowanie, z zachowaniem odpowiednich marginesów bezpieczeństwa dla przewodów zasilających.

Pytanie 19

Na rysunku przedstawiono kabel średniego napięcia XRUHAKXS. Jaką minimalną wartość rezystancji izolacji mierzonej w temperaturze 20°C powinien posiadać odcinek tego kabla o długości 900 m?

A. 1 000 MΩ

B. 40 MΩ

C. 50 MΩ

D. 100 MΩ

Odpowiedzi wskazujące na wartość 50 MΩ, 1 000 MΩ oraz 40 MΩ nie spełniają wymogów technicznych dotyczących minimalnej wartości rezystancji izolacji. W przypadku wartości 50 MΩ, wartość ta jest niewystarczająca dla kabla średniego napięcia, co może prowadzić do ryzyka przebicia izolacji, a w konsekwencji do awarii systemu elektrycznego. Ustalenie wartości rezystancji izolacji na poziomie 1 000 MΩ dla długości 900 m jest błędne, ponieważ nie uwzględnia rzeczywistej normy panującej w branży. Wartości te mogą wprowadzać w błąd, szczególnie w kontekście zastosowania kabli w trudnych warunkach środowiskowych. Ponadto odpowiedź wskazująca na 40 MΩ jest niezgodna z zasadami projektowania systemów elektrycznych, które wymagają znacznie wyższej rezystancji izolacji, aby zapewnić bezpieczeństwo. Typowe błędy prowadzące do takich wniosków mogą wynikać z nieznajomości norm oraz zasad pomiaru rezystancji izolacji. Właściwe zrozumienie i wdrożenie standardów, takich jak PN-EN 60529 oraz PN-EN 60228, jest kluczowe dla zapewnienia funkcjonalności i bezpieczeństwa instalacji elektrycznych. Wiedza ta jest istotna dla inżynierów, którzy projektują i nadzorują instalacje elektryczne, a także dla techników przeprowadzających pomiary, aby mogli podejmować informowane decyzje dotyczące użycia odpowiednich materiałów i metod.

Pytanie 20

Którą część zamienną maszyny elektrycznej przedstawiono na rysunku?

A. Wentylator.

B. Tarczę kołnierzową.

C. Tarczę łożyskową.

D. Dławik skrzynki zaciskowej.

Wentylator przedstawiony na zdjęciu jest kluczowym elementem systemów chłodzenia w maszynach elektrycznych. Jego konstrukcja, z łopatkami rozchodzącymi się promieniście, umożliwia efektywne wymuszanie przepływu powietrza, co jest niezbędne dla utrzymania optymalnej temperatury pracy urządzeń takich jak silniki elektryczne czy transformatory. Wentylatory są wykorzystywane w różnych aplikacjach, w tym w automatyce przemysłowej i systemach HVAC, gdzie kontrola temperatury jest kluczowa dla wydajności i bezpieczeństwa operacji. Przykładem zastosowania wentylatorów jest ich rola w chłodzeniu kompozytów w przemyśle motoryzacyjnym, gdzie ich zadaniem jest zapobieganie przegrzewaniu się elementów silnika. Zgodnie z dobrą praktyką, wentylatory powinny być regularnie serwisowane, aby zapewnić ich długotrwałą i efektywną pracę, co przekłada się na niezawodność całego systemu.

Pytanie 21

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

A. Łącznik silnikowy bez zabezpieczeń termicznych.

B. Wyłącznik małej mocy.

C. Rozłącznik izolacyjny z widoczną przerwą.

D. Odłącznik instalacyjny.

Poprawna odpowiedź to rozłącznik izolacyjny z widoczną przerwą. Urządzenie to charakteryzuje się możliwością wizualnej kontroli stanu przerwy izolacyjnej, co jest istotne w kontekście prac konserwacyjnych oraz serwisowych. Rozłączniki izolacyjne są kluczowe w systemach elektrycznych, ponieważ zapewniają bezpieczne odłączenie obwodów, co umożliwia bezpieczną pracę personelu przy konserwacji instalacji. Dzięki przezroczystej obudowie użytkownik może szybko ocenić, czy przerwa jest widoczna, co stanowi istotny element w procedurach oceny ryzyka. Stosowanie rozłączników izolacyjnych z widoczną przerwą jest zgodne z normami bezpieczeństwa, takimi jak normy IEC 60947, które regulują wymagania dotyczące aparatury łączeniowej. W praktyce, rozłączniki te są szeroko stosowane w obiektach przemysłowych oraz w instalacjach budowlanych, gdzie niezbędne jest zapewnienie maksymalnego bezpieczeństwa w przypadku pracy z instalacjami elektrycznymi.

Pytanie 22

Który z poniższych środków ostrożności nie jest wymagany do bezpiecznego przeprowadzenia prac na linii napowietrznej odłączonej od zasilania?

A. Ogrodzenie obszaru pracy

B. Używanie sprzętu izolacyjnego

C. Uziemienie odłączonej linii

D. Zarządzanie pracą w grupie

Odpowiedź 'Stosowanie sprzętu izolacyjnego' jest prawidłowa, ponieważ w przypadku prac przy linii napowietrznej, która jest wyłączona spod napięcia, nie ma konieczności stosowania sprzętu izolacyjnego. Sprzęt izolacyjny, taki jak rękawice i narzędzia, jest niezbędny w sytuacjach, gdy istnieje ryzyko wystąpienia wysokiego napięcia. W przypadku linii, która jest bezpiecznie wyłączona, nie ma takiego ryzyka, co oznacza, że użycie sprzętu izolacyjnego nie jest wymagane. Mimo to, w praktyce zaleca się stosowanie sprzętu ochronnego dla pewności, zwłaszcza gdy pracownicy nie mają pełnej pewności co do stanu instalacji. Dodatkowo, w wielu branżach stosuje się zasady BHP, które zalecają zachowanie ostrożności i przygotowanie do ewentualnych awarii, nawet gdy urządzenia są wyłączone. Standardy, takie jak normy ISO i PN, podkreślają znaczenie bezpieczeństwa pracy oraz stosowania odpowiednich procedur i praktyk przy wszelkich czynnościach związanych z energią elektryczną.

Pytanie 23

Jakie oznaczenie powinien posiadać wyłącznik nadprądowy zainstalowany w obwodzie oświetlenia, w układzie zasilania przedstawionym na schemacie?

A. B16

B. B6

C. B20

D. B10

Wybór wyłącznika nadprądowego, który nie jest oznaczony jako B6, może prowadzić do poważnych problemów w systemie zasilania obwodu oświetleniowego. Na przykład, zastosowanie wyłącznika B10, B16 lub B20 może skutkować niewłaściwą ochroną obwodu. Wyłącznik B10 ma prąd znamionowy większy niż rekomendowany dla obwodu oświetleniowego, co może prowadzić do sytuacji, w której wyłącznik nie zadziała w przypadku przeciążenia lub zwarcia, narażając instalację na uszkodzenia. Z kolei B16, mimo że jest bliższy, wciąż przewyższa maksymalne wymagania dla tego obwodu, co również jest niezgodne z zasadami doboru. Użytkownicy, którzy wybierają wyłącznik z wyższym prądem znamionowym, mogą nieświadomie narażać swoje instalacje na ryzyko, co może prowadzić do pożaru lub innych niebezpieczeństw. B20, z najwyższym prądem znamionowym, stanowi najmniej odpowiedni wybór, ponieważ nie tylko nie zapewnia wymaganej ochrony, ale także narusza zasady selektywności, co może prowadzić do wyłączenia większej części instalacji w przypadku awarii. Wybór niewłaściwego wyłącznika nadprądowego to typowy błąd, który wynika z braku zrozumienia zasad działania zabezpieczeń oraz ich roli w ochronie systemów elektrycznych. Z tego powodu niezwykle ważne jest, aby użytkownicy zrozumieli znaczenie właściwego doboru zabezpieczeń zgodnie z obowiązującymi normami i najlepszymi praktykami branżowymi.

Pytanie 24

Korzystając z przedstawionej tabeli obciążalności długotrwałej dobierz minimalny przekrój przewodów dla instalacji trójfazowej ułożonej przewodami YDY w rurze instalacyjnej na ścianie drewnianej (sposób B2).
Wartość przewidywanego prądu obciążenia instalacji wynosi 36 A.

Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone
Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi
ułożenie		A1	A2	B1	B2	C	D
Przekrój żyły	4 mm²	24	23	28	27	32	31
	6 mm²	31	29	36	34	41	39
	10 mm²	42	39	50	46	57	52
	16 mm²	56	52	68	62	76	67

A. 16 mm2

B. 4 mm2

C. 10 mm2

D. 6 mm2

Dla instalacji trójfazowej z przewodami YDY umieszczonymi w rurze instalacyjnej na ścianie drewnianej (metoda B2), minimalny przekrój przewodów wynoszący 10 mm2 jest odpowiedni dla przewidywanego prądu obciążenia wynoszącego 36 A. Ten przekrój przewodów zapewnia, że obciążalność wynosząca 50 A jest znacznie wyższa niż wymagana, co gwarantuje bezpieczeństwo i niezawodność instalacji. Zastosowanie odpowiednich przekrojów przewodów jest kluczowe, aby uniknąć przegrzania oraz potencjalnych zagrożeń pożarowych. W praktyce, wybór przekroju przewodów powinien również uwzględniać długość trasy przewodów oraz rodzaj izolacji. W standardach instalacji elektrycznych, takich jak PN-IEC 60364, podkreśla się znaczenie odpowiedniego doboru przekrojów w zależności od warunków instalacyjnych, co minimalizuje ryzyko awarii. Dla instalacji o wyższych obciążeniach, warto również rozważyć zastosowanie przewodów o większej obciążalności, aby mieć większy margines bezpieczeństwa w przypadku przyszłych zmian w obciążeniu.

Pytanie 25

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania

A. spisu terminów oraz zakresów testów i pomiarów kontrolnych

B. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych

C. charakterystyki technicznej instalacji

D. opisu doboru urządzeń zabezpieczających

Twoja odpowiedź jest całkiem trafna. Wiesz, że instrukcje dotyczące eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowoprądowymi nie muszą zawierać szczegółowych informacji o doborze urządzeń. Z mojego doświadczenia, dobór tych urządzeń najczęściej robi się na etapie projektowania, według norm, jak chociażby PN-IEC 60364-1. W instrukcji powinno być raczej opisane, jak działają już wybrane urządzenia, ich typy i zasady użytkowania. Na przykład, lista terminów i zakresów prób oraz pomiarów kontrolnych jest kluczowa, żeby wszystko działało bezpiecznie i sprawnie. No i oczywiście, zasady bezpieczeństwa przy pracach eksploatacyjnych to podstawa, bo przecież chcemy zminimalizować ryzyko wypadków. Dobrze, żeby dokumentacja była jasna i zgodna z aktualnymi przepisami – to przecież wpływa na bezpieczeństwo i efektywność pracy. Instrukcja to powinna być pomoc, która zapewnia, że instalacja będzie działać prawidłowo, a nie miejsce na podstawowe zasady doboru zabezpieczeń.

Pytanie 26

Obniżenie częstotliwości napięcia zasilającego w trakcie działania silnika indukcyjnego trójfazowego spowoduje

A. utrzymanie prędkości obrotowej silnika na niezmienionym poziomie

B. unieruchomienie silnika

C. spadek prędkości obrotowej silnika

D. wzrost prędkości obrotowej silnika

Zadanie dotyczy trójfazowego silnika indukcyjnego, którego prędkość obrotowa jest ściśle związana z częstotliwością napięcia zasilającego. Zgodnie z zasadą działania silników indukcyjnych, prędkość obrotowa (n) jest proporcjonalna do częstotliwości zasilania (f) i liczby par biegunów (p), co można zapisać równaniem: n = (120 * f) / p. Zmniejszenie częstotliwości prowadzi do proporcjonalnego zmniejszenia prędkości obrotowej silnika. W praktycznych zastosowaniach, takich jak regulacja prędkości obrotowej w napędach, zmieniając częstotliwość napięcia, możemy w kontrolowany sposób dostosować prędkość silnika do wymagań procesu technologicznego, co pozwala na optymalizację zużycia energii oraz poprawę wydajności systemu. Warto również wspomnieć o zastosowaniu falowników, które umożliwiają precyzyjne sterowanie częstotliwością zasilania, co jest standardem w nowoczesnych instalacjach przemysłowych, aby dostosować prędkość do zmieniających się warunków pracy.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Który z przedstawionych znaków należy zastosować, aby ostrzec użytkownika urządzenia elektrycznego przed niebezpieczeństwem porażenia prądem elektrycznym?

A. C.

B. A.

C. D.

D. B.

Odpowiedź C. jest poprawna, ponieważ symbol ostrzegawczy, który przedstawia, jest uznawany za międzynarodowy standard w zakresie bezpieczeństwa urządzeń elektrycznych. Trójkąt z piorunem informuje użytkowników o potencjalnym niebezpieczeństwie porażenia prądem elektrycznym. Stosowanie tego znaku jest zgodne z normami IEC 60417, które regulują oznakowanie bezpieczeństwa w obszarze elektryczności. Przykładowo, w miejscach takich jak stacje elektroenergetyczne, rozdzielnie elektryczne czy w instalacjach przemysłowych, obecność tego znaku jest kluczowa dla zapewnienia bezpieczeństwa pracowników i osób przebywających w pobliżu. Oprócz tego, znak ten powinien być umieszczany w widocznych miejscach, aby każdy mógł go łatwo zauważyć. W przypadku pracy w warunkach wysokiego napięcia, stosowanie odpowiednich oznaczeń jest nie tylko praktyką, ale i wymogiem prawnym, co podkreśla znaczenie edukacji i świadomości w zakresie bezpieczeństwa elektrycznego.

Pytanie 29

Kontrole instalacji elektrycznej w obiektach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co

A. 2 lata

B. 5 lat

C. 3 lata

D. 4 lata

Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej powinny być przeprowadzane nie rzadziej niż co 5 lat, co jest zgodne z przepisami oraz normami zawartymi w Polskich Normach (PN). Regularne przeglądy mają na celu zapewnienie bezpieczeństwa użytkowników obiektów oraz zachowanie sprawności technicznej instalacji. W trakcie przeglądów dokonuje się oceny stanu technicznego instalacji, co pozwala na wczesne wykrycie ewentualnych usterek czy nieprawidłowości, które mogłyby prowadzić do niebezpiecznych sytuacji, takich jak pożar czy porażenie prądem. Przykładowo, w obiektach takich jak szkoły czy szpitale, gdzie bezpieczeństwo jest kluczowe, regularne przeglądy są niezbędne, aby spełniać wymogi prawa oraz zapewnić komfort i bezpieczeństwo ich użytkowników. Pamiętajmy, że odpowiedzialność za przeprowadzanie tych przeglądów spoczywa na właścicielu obiektu, który powinien współpracować z wyspecjalizowanymi firmami elektrycznymi, aby mieć pewność, że prace są prowadzone zgodnie z aktualnymi normami i najlepszymi praktykami.

Pytanie 30

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zmniejszenia prędkości obrotowej silników

B. Zwiększenia częstotliwości prądu

C. Zmniejszenia strat energii i poprawy współczynnika mocy

D. Zwiększenia napięcia znamionowego

Kompensacja mocy biernej jest kluczowym zagadnieniem w kontekście instalacji przemysłowych, ponieważ wpływa bezpośrednio na efektywność energetyczną systemu. Moc bierna to ta część zużywanej energii elektrycznej, która nie wykonuje użytecznej pracy, ale jest niezbędna do podtrzymania pola elektromagnetycznego w urządzeniach takich jak transformatory i silniki indukcyjne. Zastosowanie kompensacji mocy biernej, zazwyczaj za pomocą baterii kondensatorów, prowadzi do poprawy współczynnika mocy, co oznacza, że więcej dostarczonej energii jest wykorzystywane na pracę użyteczną. Dzięki temu zmniejszają się straty energii w systemie, co przekłada się na niższe rachunki za energię i zmniejszenie obciążenia sieci energetycznej. Co więcej, poprawa współczynnika mocy może również prowadzić do zmniejszenia opłat za moc bierną, które są często naliczane przez dostawców energii jako kara za niską efektywność energetyczną. Dlatego kompensacja mocy biernej jest nie tylko korzystna z punktu widzenia efektywności, ale również może przynieść wymierne korzyści finansowe dla przedsiębiorstw.

Pytanie 31

Osoby wykonujące wymianę instalacji elektrycznej o napięciu 230/400 V w obiekcie przemysłowym powinny mieć kwalifikacje potwierdzone świadectwem, które jest co najmniej typu

A. D do 15 kV

B. E do 1 kV

C. E do 30 kV

D. D do 1 kV

Odpowiedź E do 1 kV jest prawidłowa, ponieważ osoby wykonujące prace przy instalacjach elektrycznych o napięciu do 1 kV muszą posiadać odpowiednie kwalifikacje. W Polsce, zgodnie z przepisami prawa, uprawnienia te potwierdzane są świadectwem kwalifikacyjnym, które powinno być wydane przez odpowiednie instytucje. Prace w obiektach przemysłowych, w których napięcie wynosi 230/400 V, są najczęściej związane z instalacjami niskonapięciowymi. Wymagania dotyczące szkoleń i certyfikacji osób zajmujących się instalacjami elektrycznymi są ściśle określone w normach, takich jak PN-EN 50110-1, która odnosi się do eksploatacji urządzeń elektrycznych. Pracownicy muszą być świadomi zagrożeń związanych z elektrycznością oraz umieć stosować odpowiednie środki ochrony osobistej. Przykładowo, osoby z uprawnieniami E do 1 kV będą w stanie wykonać wymianę osprzętu elektrycznego, takich jak gniazda, włączniki czy oświetlenie, zapewniając jednocześnie bezpieczeństwo pracy oraz zgodność z obowiązującymi normami.

Pytanie 32

Jaką czynność konserwacyjną silnika prądu stałego można zrealizować podczas jego inspekcji w trakcie działania?

A. Weryfikacja stanu szczotkotrzymaczy

B. Weryfikacja stanu osłon elementów wirujących

C. Czyszczenie komutatora

D. Wymiana uszkodzonego amperomierza w obwodzie zasilającym

Sprawdzanie osłon części wirujących w silnikach prądu stałego to naprawdę istotna kwestia, jeśli mówimy o ich konserwacji. Te osłony są jak tarcza – chronią nas przed przypadkowymi kontaktem z ruchomymi elementami i pomagają w ochronie silnika przed różnymi zanieczyszczeniami. Regularne przeglądy tych osłon mogą pomóc zauważyć usterki, takie jak pęknięcia czy luzy, które mogą doprowadzić do poważniejszych problemów. Na przykład, w przemyśle, gdzie silniki muszą być niezawodne, kontrola stanu tych osłon to podstawa. Podobno według norm ISO 13857, bezpieczeństwo to kluczowa sprawa, więc chronienie się przed urazami od ruchomych części maszyn to nie tylko dobry pomysł, ale wręcz obowiązek. Sprawdzanie stanu osłon to jedna z tych rzeczy, które powinniśmy robić podczas przeglądów technicznych, bo wczesne wykrycie jakichś problemów to skuteczny sposób na uniknięcie kłopotów w przyszłości.

Pytanie 33

Który z wymienionych pomiarów instalacji należy wykonać w celu sprawdzenia ochrony przeciwporażeniowej podstawowej?

A. Pomiar czasu zadziałania wyłącznika RCD.

B. Pomiar rezystancji izolacji.

C. Pomiar prądu zadziałania wyłącznika RCD.

D. Pomiar rezystancji uziemienia.

Prawidłowo – w celu sprawdzenia ochrony przeciwporażeniowej podstawowej wykonuje się przede wszystkim pomiar rezystancji izolacji. Ochrona podstawowa to nic innego jak zabezpieczenie przed dotykiem części czynnych w normalnych warunkach pracy instalacji. Czyli sprawdzamy, czy izolacja przewodów, aparatów, opraw, rozdzielnic jest na tyle dobra, że prąd nie ma „drogi ucieczki” tam, gdzie nie powinien płynąć. W praktyce robi się to miernikiem rezystancji izolacji, który podaje na badany obwód napięcie probiercze (np. 500 V DC dla instalacji niskiego napięcia) i mierzy rezystancję między żyłą fazową a ochronną, fazową a neutralną, oraz między żyłami między sobą. Im wyższa wartość, tym lepiej – normy PN-HD 60364 i związane z nimi wytyczne mówią o minimalnych wartościach rzędu megaomów, w zależności od typu instalacji. Moim zdaniem to jeden z kluczowych pomiarów odbiorczych i okresowych, bo od razu pokazuje stan izolacji przewodów, uszkodzenia mechaniczne, zawilgocenia, starzenie się kabli. W praktyce, gdy masz np. starą instalację w budynku mieszkalnym, pomiar rezystancji izolacji często ujawnia „przebicia” w puszkach, zgniecione przewody, albo izolację nadpaloną przy źle dokręconych zaciskach. To właśnie te uszkodzenia mogą doprowadzić do pojawienia się napięcia na obudowie metalowej i zwiększyć ryzyko porażenia. Dlatego w dobrych praktykach branżowych pomiar rezystancji izolacji wykonuje się zawsze przed załączeniem instalacji do sieci, po większych przeróbkach oraz okresowo w trakcie eksploatacji. Dodatkowo, dobrze wykonany pomiar z odpowiednim udokumentowaniem w protokole pomiarowym jest podstawą do oceny, czy instalacja spełnia wymagania ochrony podstawowej i czy można ją bezpiecznie użytkować.

Pytanie 34

W instalacji oświetleniowej klatki schodowej, której schemat przedstawiono na rysunku, nastąpiło zadziałanie wyłącznika różnicowoprądowego, gdy oświetlenie było załączone. Na podstawie opisu oceń stan techniczny tej instalacji.

A. Instalacja może być eksploatowana bez względu na warunki otoczenia.

B. Instalacja nie może być eksploatowana bez względu na warunki otoczenia.

C. Instalacja może być eksploatowana po wymontowaniu jednego źródła światła z oprawy.

D. Instalacja nie może być eksploatowana, gdy źródła światła mają moc większą niż 60 W.

Zadziałanie wyłącznika różnicowoprądowego w instalacji oświetleniowej jest sygnałem, że w systemie występuje prąd upływu, co najczęściej wskazuje na uszkodzenie izolacji lub inne poważne usterki. Tego rodzaju sytuacja stwarza ryzyko porażenia prądem elektrycznym lub pożaru, dlatego instalacja nie może być eksploatowana. Wyłączniki różnicowoprądowe są kluczowymi elementami ochrony w instalacjach elektrycznych, działając w celu ochrony ludzi i mienia przed skutkami porażenia prądem. Przykładem zastosowania tej technologii są instalacje w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie, gdzie ryzyko kontaktu z wodą zwiększa niebezpieczeństwo. Właściwe utrzymanie i regularne testowanie tych urządzeń są niezbędne, aby zapewnić ich prawidłowe działanie oraz bezpieczeństwo użytkowników. W przypadku stwierdzenia zadziałania wyłącznika, należy niezwłocznie przeprowadzić diagnostykę instalacji przez wykwalifikowanego elektryka oraz usunąć ewentualne usterki, zanim instalacja zostanie ponownie uruchomiona.

Pytanie 35

Jakie oznaczenie powinna nosić wkładka bezpiecznikowa, którą trzeba zainstalować w celu zabezpieczenia silników oraz urządzeń rozdzielczych?

A. gR

B. aM

C. gB

D. aL

Wkładka bezpiecznikowa oznaczona symbolem aM jest przeznaczona do ochrony silników oraz urządzeń rozdzielczych przed przeciążeniem i zwarciem. Oznaczenie to wskazuje, że bezpiecznik ten ma charakterystykę czasowo-prądową, która jest dostosowana do pracy urządzeń z silnikami, co oznacza, że pozwala na chwilowe przekroczenie dopuszczalnego prądu w momencie rozruchu silnika, co jest niezbędne dla prawidłowego funkcjonowania urządzeń elektrycznych. W praktyce oznacza to, że wkładka aM jest w stanie znieść większy prąd przez krótki czas, co zapobiega niepotrzebnym wyłączeniom w przypadku chwilowych przeciążeń. Takie wkładki są szczególnie zalecane w instalacjach, gdzie silniki startują z dużym momentem, co generuje znaczne obciążenia prądowe. Wdrożenie wkładek aM zgodnie z normami IEC 60269, które określają wymagania dla wkładek bezpiecznikowych, jest dobrą praktyką, zapewniającą bezpieczeństwo oraz niezawodność systemów elektrycznych.

Pytanie 36

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

A. wypalenie styków w łączniku

B. zwarcie między przewodem ochronnym a neutralnym

C. wilgotna izolacja przewodów zasilających

D. zwarcie między przewodem fazowym a neutralnym

Wypalenie styków w łączniku jest najczęstszą przyczyną migania światła w instalacjach oświetleniowych. W trakcie pracy instalacji, styk łącznika może podlegać znacznym obciążeniom elektrycznym, co prowadzi do przegrzewania i wypalania się materiału styku. W takich przypadkach pojawiają się przerwy w przewodzeniu prądu, co skutkuje wahań natężenia oświetlenia. Zastosowanie wysokiej jakości łączników oraz regularna ich konserwacja mogą znacząco wpłynąć na niezawodność instalacji. Dobrze zaprojektowane instalacje elektryczne powinny uwzględniać dobór odpowiednich komponentów, które są zgodne z normami PN-EN 60669-1. Przykładowo, w instalacjach o wysokim natężeniu prądu warto stosować łączniki o zwiększonej odporności na wypalanie. Warto również regularnie kontrolować stan łączników, aby uniknąć sytuacji, które mogą prowadzić do awarii, co z kolei wpływa na bezpieczeństwo użytkowania i komfort oświetlenia.

Pytanie 37

Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować

A. opisu doboru urządzeń zabezpieczających

B. specyfikacji technicznej instalacji

C. spisu terminów oraz zakresów prób i badań kontrolnych

D. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych

Właściwie dobrana instrukcja eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadprądowymi jest kluczowym dokumentem, który powinien zawierać niezbędne informacje dotyczące utrzymania i bezpieczeństwa tych systemów. Odpowiedź wskazująca na brak potrzeby zawarcia opisu doboru urządzeń zabezpieczających jest prawidłowa, ponieważ ten aspekt nie jest bezpośrednio związany z codzienną eksploatacją i konserwacją instalacji. W praktyce, dobór urządzeń zabezpieczających jest zagadnieniem, które powinno zostać omówione na etapie projektowania instalacji. W tej fazie kluczowe jest dostosowanie wyłączników do specyfiki obciążenia i warunków pracy, co powinno być zgodne z normami PN-IEC 60898 oraz PN-IEC 60947. Możliwość doboru odpowiednich urządzeń powinna być wcześniej przeanalizowana przez projektanta, a w instrukcji eksploatacyjnej powinny być uwzględnione jedynie informacje dotyczące ich użytkowania i konserwacji, co zwiększa efektywność i bezpieczeństwo pracy w obiektach.

Pytanie 38

Wirnik silnika pracującego w układzie pokazanym na schemacie po załączeniu napięcia zasilającego nie obraca się, a z sieci pobierany jest prąd stanowiący kilka procent prądu znamionowego silnika. Przyczyną zaistniałej sytuacji może być

A. zwarcie w uzwojeniu komutacyjnym.

B. przerwa w uzwojeniu twornika.

C. zwarcie w rezystorze Rr

D. przerwa w rezystorze Rb

Przerwa w uzwojeniu twornika jest jedną z najczęstszych przyczyn, dla których wirnik silnika nie może się obracać, a pobór prądu jest znacznie obniżony. W systemach silników elektrycznych, takich jak silniki prądu stałego, uzwojenie twornika odgrywa kluczową rolę w generowaniu pola magnetycznego, które inicjuje ruch wirnika. Gdy uzwojenie jest uszkodzone, prąd nie przepływa, co prowadzi do obniżonego poboru energii, co w tym przypadku wynosi kilka procent prądu znamionowego. W praktyce, aby rozwiązać ten problem, należy wykonać dokładną diagnostykę silnika, sprawdzając zarówno wizualnie, jak i za pomocą pomiarów elektrycznych stan uzwojenia. Standardy branżowe, takie jak IEC 60034 dotyczące maszyn elektrycznych, zalecają regularne kontrole i testy, aby zapewnić niezawodność i wydajność silników, co może zapobiec takim awariom. Ponadto, postępując zgodnie z dobrymi praktykami, warto zainwestować w sprzęt do diagnostyki, który pozwoli na wczesne wykrycie uszkodzeń uzwojeń.

Pytanie 39

Na rysunku przedstawiono silnik

A. klatkowy trójfazowy prądu przemiennego.

B. pierścieniowy trójfazowy prądu przemiennego.

C. bocznikowy prądu stałego.

D. szeregowy prądu stałego.

Klatkowy silnik trójfazowy prądu przemiennego, jak ten przedstawiony na rysunku, jest jednym z najczęściej stosowanych typów silników w przemyśle. Budowa wirnika w formie klatki, wykonana najczęściej z aluminiowych lub miedzianych prętów, pozwala na osiąganie dużej sprawności oraz niezawodności pracy. Silniki klatkowe są stosowane w aplikacjach, gdzie wymagana jest duża moc przy jednoczesnej prostocie konstrukcji. Dzięki wykorzystaniu trzech zestawów uzwojeń w stojanie, silnik ten generuje wirujące pole magnetyczne, co pozwala na efektywne przekształcanie energii elektrycznej w mechaniczną. Zastosowania takich silników obejmują napędy w wentylatorach, pompach oraz maszynach przemysłowych. Z uwagi na ich szerokie zastosowanie, silniki klatkowe trójfazowe są zgodne z międzynarodowymi standardami IEC oraz normami jakości, co potwierdza ich przydatność i efektywność w różnych warunkach pracy.

Pytanie 40

Który z wymienionych przyrządów pomiarowych służy do oceny ciągłości uzwojenia elementu przedstawionego na rysunku?

A. Woltomierz cyfrowy.

B. Mostek automatyczny RLC.

C. Oscyloskop elektroniczny.

D. Miernik rezystancji izolacji.

Mostek automatyczny RLC jest kluczowym narzędziem w ocenie ciągłości uzwojenia elementów takich jak cewki czy transformatory. Przyrząd ten umożliwia precyzyjne pomiary rezystancji, indukcyjności i pojemności, co jest niezbędne dla określenia stanu uzwojenia. Podczas użytkowania mostka RLC można analizować różne parametry elementu, co pozwala na identyfikację problemów takich jak zwarcia międzyzwojowe czy przerwy w uzwojeniu. Ponadto, dobre praktyki w branży zalecają stosowanie mostków RLC do diagnostyki elementów w urządzeniach elektronicznych, co potwierdzają normy IEC 61010 oraz IEC 61131. Dzięki temu, użytkownik ma pewność, że jego pomiary są zgodne z międzynarodowymi standardami, co jest istotne w kontekście zapewnienia jakości produktów i ich niezawodności. Przykładem zastosowania mostka automatycznego RLC może być ocena stanu transformatora w układzie zasilania, gdzie wykrycie problemów z uzwojeniem może zapobiec poważnym awariom. Warto również zaznaczyć, że mostek RLC jest w stanie wykryć nieprawidłowości, które mogą umknąć innym przyrządom pomiarowym, co czyni go narzędziem pierwszego wyboru w diagnostyce elektronicznej.

Rozpocznij nowy egzamin

Powrót do strony głównej
