Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 27 maja 2026 00:14
Data zakończenia: 27 maja 2026 00:37

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Skrupulatna analiza okoliczności wystąpienia błędu w systemie elektronicznego sterowania silnikiem pozwala na zbadanie

A. ramki zamrożonej

B. sygnału sterującego

C. współczynnika wypełnienia

D. sygnału EPB

Analiza sygnału EPB, współczynnika wypełnienia oraz sygnału sterującego może być użyteczna w kontekście diagnozowania problemów w układzie elektronicznym, jednak nie dostarczają one wystarczającej głębokości informacji potrzebnej do dokładnego ustalenia okoliczności wystąpienia błędu. Sygnał EPB odnosi się głównie do systemów hamulcowych, a jego analiza nie jest bezpośrednio związana z ustaleniem przyczyn awarii silnika. Współczynnik wypełnienia jest przydatny w kontekście analizy sygnałów PWM, ale nie daje pełnego obrazu stanu systemu w momencie wystąpienia problemu. Z kolei sygnał sterujący może wskazywać na to, jakie instrukcje były wysyłane do układu, ale nie uwzględnia szerszego kontekstu operacyjnego, który jest kluczowy dla zrozumienia przyczyn błędu. Oparcie diagnostyki tylko na tych danych może prowadzić do błędnych wniosków i nieefektywnych działań naprawczych, dlatego standardowe praktyki zalecają analizę ramki zamrożonej jako najbardziej kompletną metodę w takich sytuacjach.

Pytanie 2

Mechanik, który przeprowadza wymianę części układu paliwowego silnika ZI, jest szczególnie narażony na

A. zranienie

B. zatrucie oparami paliwa

C. intensywny hałas

D. poparzenie substancjami chemicznymi

Odpowiedź "zatrucie oparami paliwa" jest prawidłowa, ponieważ mechanicy zajmujący się układami paliwowymi silników ZI są często narażeni na wdychanie szkodliwych oparów paliwa, co może prowadzić do poważnych problemów zdrowotnych. Opary te zawierają substancje chemiczne, takie jak benzen, toluen czy ksylen, które są toksyczne i mogą powodować objawy jak zawroty głowy, bóle głowy, a w dłuższej perspektywie nawet uszkodzenia układu nerwowego. Dlatego niezwykle ważne jest stosowanie odpowiednich środków ochrony osobistej, takich jak maski ochronne i wentylacja w miejscu pracy. Zgodnie z normami BHP oraz najlepszymi praktykami branżowymi, mechanicy powinni być przeszkoleni w zakresie bezpiecznej obsługi i postępowania z substancjami niebezpiecznymi, a także regularnie korzystać z odpowiednich zabezpieczeń. Przykładem może być korzystanie z lokalnych wyciągów powietrza, które pomagają redukować stężenie oparów w miejscu pracy.

Pytanie 3

Najczęstszą przyczyną usterki objawiającej się świeceniem wszystkich żarówek tylnej lampy po naciśnięciu pedału hamulca jest

A. uszkodzenie izolacji jednego z przewodów.

B. przepalenie jednej z żarówek.

C. brak masy żarówek lampy.

D. przerwanie jednego z przewodów prądowych.

Zdarza się, że podczas diagnozowania usterek instalacji oświetleniowej pojawiają się pewne nieporozumienia dotyczące skutków różnych typów uszkodzeń przewodów czy żarówek. Przerwanie któregoś z przewodów prądowych prowadzi przeważnie do całkowitego braku działania danego obwodu – jeśli na przykład przewód od światła stopu zostanie przerwany, żarówka po prostu nie zadziała wcale, a nie będzie świecić cała lampa. Uszkodzenie izolacji przewodu bywa groźne ze względu na możliwość zwarcia do masy lub do innego przewodu, ale to bardziej skutkuje przepalaniem bezpieczników albo dziwnymi, ale nie aż tak „wszystko świeci” objawami. Przepalenie jednej z żarówek to z kolei bardzo częsta usterka, ale jej typowy efekt to po prostu brak światła w danym punkcie, żadnych efektów typu wspólne świecenie wszystkich żarówek spodziewać się wtedy raczej nie można. I tutaj moim zdaniem wielu ludzi wpada w pułapkę myślenia, że każda drobna usterka w lampie powoduje nieprzewidywalne objawy – tymczasem prawda jest taka, że większość systemów jest na tyle prosta, że objawy są logiczne i przewidywalne, jeśli zna się zasadę działania obwodów. Najbardziej mylące są właśnie usterki masy, bo wtedy prąd zaczyna korzystać z żarówek jako ścieżek powrotnych, przez co świecą one dziwnie, czasem nawet bardzo słabo. To pokazuje, jak ważna jest poprawna diagnoza nie tylko oparta na „coś nie świeci”, ale przede wszystkim na analizie całego toru prądu i sprawdzeniu wszystkich połączeń – zwłaszcza masowych. W praktyce mechanika samochodowego czy elektryka samochodowego to właśnie brak masy jest powodem największych zagadek przy oświetleniu, a nie przepalone żarówki czy przerwane przewody zasilające.

Pytanie 4

Do sprawdzenia poprawności działania odśrodkowego regulatora kąta wyprzedzenia zapłonu należy użyć

A. stetoskopu.

B. wakuometru.

C. multimetru.

D. lampy stroboskopowej.

Lampę stroboskopową stosuje się właśnie do sprawdzania poprawności działania odśrodkowego regulatora kąta wyprzedzenia zapłonu, bo pozwala ona obserwować w czasie rzeczywistym, w którym momencie następuje zapłon mieszanki w silniku. Dzięki stroboskopowi można sprawdzić, czy kąt wyprzedzenia zapłonu zmienia się płynnie wraz ze wzrostem obrotów silnika – to jest kluczowe dla prawidłowej pracy jednostki napędowej. W warsztatach to standardowa metoda diagnostyczna – wystarczy podłączyć lampę do przewodu zapłonowego pierwszego cylindra i obserwować znak na kole pasowym. Jak obroty idą w górę, regulator odśrodkowy powinien przesuwać kąt zapłonu; stroboskop pokazuje, czy ta regulacja działa bez zakłóceń. To praktyczna umiejętność, bo błędy w wyprzedzeniu zapłonu powodują spadek mocy, wzrost spalania, a nawet uszkodzenia silnika. Moim zdaniem, znajomość tej procedury to podstawa w zawodzie mechanika samochodowego i zawsze warto pamiętać, że nowoczesne układy sterowania silnikiem wciąż bazują na tej samej zasadzie – tylko elektronika przejęła rolę regulatorów mechanicznych. Zdecydowanie stroboskop to narzędzie, które każdy mechanik powinien mieć pod ręką, bo pozwala wychwycić nawet drobne nieprawidłowości w pracy układu zapłonowego.

Pytanie 5

W pojeździe z tradycyjnym układem napędowym zauważono nadmierne drgania i dźwięki. Jakie działania należy podjąć, aby usunąć te nieprawidłowości?

A. Wymiana oleju w tylnym moście

B. Smarowanie przegubu homokinetycznego

C. Wymiana półosi napędowej

D. Wymiana przegubu krzyżakowego

Wymiana przegubu krzyżakowego to właściwe podejście do usunięcia nadmiernych wibracji i hałasów w pojeździe. Przegub krzyżakowy jest kluczowym elementem układu napędowego, który umożliwia przeniesienie momentu obrotowego z wału napędowego na koła, jednocześnie kompensując różnice w kącie między nimi. W przypadku zużycia lub uszkodzenia tego przegubu, pojazd może doświadczać wibracji podczas jazdy, co znacząco wpływa na komfort i bezpieczeństwo. Dobrą praktyką jest regularna inspekcja przegubów krzyżakowych, zwłaszcza w pojazdach eksploatowanych w trudnych warunkach. Wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta, korzystając z odpowiednich narzędzi i technik, co zapewnia długotrwałą niezawodność układu napędowego oraz minimalizuje ryzyko dalszych uszkodzeń.

Pytanie 6

Kolejne obowiązkowe badanie techniczne nowego zarejestrowanego pojazdu należy wykonać w okresie

A. trzech lat.

B. jednego roku.

C. pięciu lat.

D. dwóch lat.

Wiele osób myśli, że nowe auto trzeba sprawdzać co roku lub co dwa lata – może to wynikać z przyzwyczajenia do starszych pojazdów, gdzie rzeczywiście obowiązuje coroczny obowiązek przeglądu technicznego. Jednak w przypadku pojazdów nowych, przepisy są mniej restrykcyjne. Często spotykam się z opinią, że dwuletni okres to takie kompromisowe rozwiązanie i jest powszechnie spotykany, ale to nie jest prawda w świetle polskiego prawa. Pięć lat z kolei wydaje się bardzo optymistyczne – i rzeczywiście, byłoby wygodnie, gdyby przez tyle czasu nie trzeba było przejmować się badaniami technicznymi, jednak taki okres byłby zbyt długi, biorąc pod uwagę kwestie bezpieczeństwa i niezawodności auta. Jednoroczny okres to z kolei typowa odpowiedź osób, które utożsamiają każdy pojazd z obowiązkiem corocznego przeglądu, niezależnie od wieku auta – a to niestety niepotrzebnie zawęża myślenie i nie uwzględnia wyjątków dla aut nowych. Moim zdaniem, najczęstszy błąd wynika z nieznajomości aktualnych zasad dotyczących badań technicznych i przenoszenia doświadczeń ze starszych samochodów na nowe. W rzeczywistości nowy samochód zarejestrowany po raz pierwszy w Polsce musi przejść pierwsze badanie techniczne dopiero po trzech latach. Taki system jest kompromisem między wygodą właściciela a bezpieczeństwem wszystkich użytkowników dróg. Jest to zgodne z europejskimi standardami branżowymi, gdzie również dopuszcza się dłuższy okres bez przeglądu dla pojazdów nowych. Warto więc na spokojnie zapoznać się z aktualnym stanem prawnym i nie kierować się schematami czy zasłyszanymi opiniami, bo to prowadzi do typowych pomyłek i niepotrzebnych kosztów lub stresu.

Pytanie 7

Wskaż przyrząd służący do pomiaru poboru prądu przez rozrusznik podczas uruchamiania silnika.

A. A.

B. B.

C. D.

D. C.

Wybór niewłaściwego przyrządu do pomiaru poboru prądu przez rozrusznik może prowadzić do wielu nieporozumień i błędów w diagnostyce. Inne przyrządy, takie jak woltomierz czy amperomierz klasyczny, wymagają rozłączenia obwodu, co w przypadku rozrusznika stwarza ryzyko uszkodzenia komponentów oraz może prowadzić do niebezpiecznych sytuacji. Woltomierz, choć może dostarczyć informacji o napięciu w obwodzie, nie jest w stanie zmierzyć rzeczywistego poboru prądu, co jest kluczowe podczas rozruchu silnika. Amperomierz natomiast, jeśli nie jest typu cęgowego, wymaga wpięcia w szereg z obwodem, co nie tylko komplikuje proces pomiaru, ale również może prowadzić do błędnych odczytów, zwłaszcza w warunkach wysokiego prądu startowego. Zrozumienie, jak działają te przyrządy, jest niezbędne, aby uniknąć nieprawidłowych interpretacji wyników. Typowym błędem myślowym jest założenie, że każdy przyrząd pomiarowy może zastąpić cęgowy miernik prądu, co w praktyce prowadzi do pominięcia istotnych aspektów bezpieczeństwa i dokładności pomiarów. Dlatego przy diagnostyce układów elektrycznych, zwłaszcza przy rozruchu silników, konieczne jest stosowanie odpowiednich narzędzi, które zapewnią zarówno bezpieczeństwo, jak i wiarygodność wyników pomiarów.

Pytanie 8

Do dokręcenia nakrętki koła pasowego alternatora z określonym momentem należy użyć klucza

A. imbusowego.

B. oczkowego.

C. płasko-oczkowego.

D. dynamometrycznego.

Użycie klucza dynamometrycznego przy dokręcaniu nakrętki koła pasowego alternatora to absolutna podstawa, jeśli myślimy o profesjonalnej naprawie i bezpieczeństwie. Każdy producent pojazdu podaje w dokumentacji serwisowej dokładny moment dokręcania dla kluczowych połączeń, właśnie po to, żeby uniknąć uszkodzenia gwintów, zerwania śruby albo – co gorsza – odkręcenia się elementu podczas pracy silnika. Klucz dynamometryczny pozwala precyzyjnie ustawić siłę, z jaką dokręcamy nakrętkę, więc nie trzeba zgadywać, czy "to już wystarczy". Oczywiście, w praktyce spotyka się ludzi, którzy na oko czy na wyczucie próbują dokręcać, ale to całkowicie nieprofesjonalne podejście, a potem naprawy bywają dużo droższe niż użycie odpowiedniego narzędzia od razu. Moim zdaniem, jeśli ktoś chce być traktowany poważnie w warsztacie, nie ma wyjścia – klucz dynamometryczny powinien być w podstawowym wyposażeniu. Nawet dla takich drobnych rzeczy jak alternator, bo tam drgania i obciążenia są spore. W branży motoryzacyjnej coraz częściej kładzie się nacisk na przestrzeganie momentów dokręcania i dokumentowanie tego, zwłaszcza przy naprawach gwarancyjnych czy przeglądach. W sumie, jak ktoś raz zobaczy, jak łatwo uszkodzić gwint przy dokręcaniu "na siłę", to zrozumie, że dynamometr to nie bajer, tylko realna potrzeba.

Pytanie 9

Po przeprowadzeniu regeneracji kompresora klimatyzacji w dokumencie gwarancyjnym powinno się zapisać

A. koszty usługi

B. datę regeneracji oraz przebieg pojazdu

C. zakres wykonanych prac

D. wymienione elementy

Odpowiedź 'datę regeneracji i przebieg pojazdu' jest kluczowa, ponieważ prawidłowe dokumentowanie tych informacji zapewnia nie tylko zgodność z wymogami gwarancyjnymi, ale również umożliwia śledzenie historii serwisowej pojazdu. Datowanie wykonanych prac jest istotne dla przyszłych napraw, ponieważ pozwala na dokładne określenie czasu, w jakim dokonano regeneracji, co jest pomocne w ocenie stanu kompresora oraz całego układu klimatyzacji. Przebieg pojazdu jest równie ważny, ponieważ wiele komponentów ma określone interwały serwisowe uzależnione od przejechanych kilometrów. Prawidłowe odnotowanie tych danych stanowi element dobrych praktyk w branży motoryzacyjnej, zapewniając transparentność i ułatwiając identyfikację potencjalnych problemów w przyszłości. Wymogi te są zgodne z zaleceniami producentów i standardami branżowymi, co potwierdza ich istotność.

Pytanie 10

Wskaż najprostszą metodę diagnozowania poprawności działania świecy żarowej.

A. Kontrolę czasu trwania sygnału sterującego świecą.

B. Sprawdzenie wymiarów nominalnych badanej świecy.

C. Pomiar rezystancji żarnika świecy.

D. Sprawdzenie szerokości szczeliny pomiędzy jej elektrodami.

Często można spotkać się z przekonaniem, że poprawność świecy żarowej sprawdza się podobnie jak świecy zapłonowej, czyli przez oględziny elektrod i pomiar szczeliny lub wymiarów. Niestety, to błędne podejście, bo świeca żarowa działa zupełnie inaczej – tutaj nie występuje iskra pomiędzy elektrodami, tylko żarnik nagrzewa się do wysokiej temperatury pod wpływem prądu. Sprawdzanie szerokości szczeliny czy wymiarów nominalnych nie ma sensu, bo świeca żarowa nie ma szczeliny roboczej – nie zachodzi tam przeskok iskry, więc te parametry w ogóle nie mają wpływu na jej funkcjonowanie. Podobnie kontrola czasu sygnału sterującego – to raczej czynność diagnostyczna wykonana na poziomie układu sterowania, która może wskazywać na problemy z elektroniką, ale nie powie nam nic o samym stanie świecy. Taki pomiar może być pomocny, jeśli podejrzewamy usterki w układzie sterującym, ale nie rozwiąże problemu zużytej lub spalonej świecy żarowej. Prawdziwy test techniczny świecy żarowej to po prostu pomiar rezystancji żarnika. To podejście eliminuje zgadywanie i ogranicza ryzyko rozebrania niepotrzebnie pół silnika, żeby znaleźć winnego problemów z odpalaniem. W praktyce warsztatowej powielanie błędnych schematów z diagnostyki świec zapłonowych prowadzi do niepotrzebnych kosztów i strat czasu. Świece żarowe to zupełnie inna bajka – i tylko pomiar rezystancji daje szybki oraz jednoznaczny wynik.

Pytanie 11

Maksymalna wartość napięcia tętnień alternatora

A. może wynosić więcej niż 1,0 V.

B. powinna wynosić 2,0 V.

C. powinna wynosić 1,0 V.

D. nie powinna przekraczać 0,5 V.

Maksymalna wartość napięcia tętnień alternatora nie powinna przekraczać 0,5 V, co jest zgodne z normami przemysłowymi dotyczącymi jakości prądu ładowania w pojazdach. Wartość tętnień jest kluczowa, ponieważ sygnalizuje stan techniczny alternatora. W przypadku zbyt wysokich wartości tętnień, może to sugerować problemy z diodami w mostku prostowniczym, które odpowiadają za prostowanie prądu zmiennego na stały. Przykładowo, jeśli napięcie tętnień jest znacznie wyższe, może to prowadzić do uszkodzenia akumulatora oraz innych komponentów elektronicznych w pojeździe. Dlatego w praktyce, aby zapewnić prawidłowe funkcjonowanie układów elektronicznych w samochodach, należy regularnie monitorować napięcia tętnień. Utrzymanie ich w normie przyczynia się do dłuższej żywotności akumulatorów oraz niezawodności systemu ładowania. Standardy takie jak ISO 16750 dla warunków testowych komponentów elektronicznych w pojazdach dostarczają ram do oceny i zapewnienia jakości w tym zakresie.

Pytanie 12

W samochodzie wykryto zbyt duże drżenie karoserii podczas ruszania. Jakie działania należy podjąć, aby usunąć tę usterkę?

A. Smarowanie przegubów wału

B. Zalecana wymiana oleju w silniku

C. Wymiana uszkodzonej poduszki zawieszenia silnika

D. Wymiana oleju w tylnym moście

Wymiana oleju w silniku, przesmarowanie przegubów wału oraz wymiana oleju w tylnym moście to działania, które w kontekście nadmiernego drżenia nadwozia nie adresują rzeczywistego problemu. Olej w silniku spełnia funkcję smarną, ale jego wymiana nie ma bezpośredniego wpływu na drgania nadwozia. Podobnie, przesmarowanie przegubów wału, choć istotne dla prawidłowego działania układu napędowego i ograniczenia tarcia, nie rozwiązuje problemu związane z zawieszeniem silnika. Wymiana oleju w tylnym moście to również zbędna czynność w przypadku drżeń, które są najczęściej symptomem uszkodzeń podzespołów zawieszenia. Typowe błędy myślowe polegają na utożsamianiu objawów z przyczynami; użytkownicy mogą sądzić, że wymiana oleju lub smarowanie przegubów rozwiąże problem, podczas gdy kluczowym elementem jest właśnie stan poduszek zawieszenia. Zrozumienie związku między drganiami a stanem tych podzespołów jest kluczowe dla skutecznej diagnostyki i naprawy pojazdu.

Pytanie 13

W celu sprawdzenia poprawności działania czujnika Halla należy przeprowadzić pomiar

A. reaktancji indukcyjnej czujnika.

B. impedancji uzwojeń czujnika.

C. reaktancji pojemnościowej czujnika.

D. generowanego sygnału wyjściowego.

Odpowiedź dotycząca pomiaru generowanego sygnału wyjściowego czujnika Halla jest zdecydowanie najwłaściwsza, bo właśnie ten parametr świadczy o poprawnym działaniu tego typu elementu. Czujnik Halla jest półprzewodnikowym przetwornikiem, który reaguje na pole magnetyczne, generując sygnał elektryczny na swoim wyjściu. Z praktyki – kiedy masz zamontowany czujnik Halla np. na wale rozrządu czy przy obracającym się kole z magnesem, to najbardziej interesuje Cię to, czy po pojawieniu się pola magnetycznego na jego wyjściu pojawia się odpowiedni impuls napięciowy. Tylko na tej podstawie można ocenić, czy czujnik poprawnie reaguje na obecność lub brak pola magnetycznego. Fachowcy w serwisach samochodowych i automatycy najczęściej właśnie sprawdzają oscyloskopem lub miernikiem napięcie wyjściowe, bo to daje konkretne informacje, czy czujnik jest sprawny, czy np. uszkodzony lub zanieczyszczony. Zgodnie z dobrą praktyką nie bada się reaktancji czy impedancji tego typu czujnika, bo nie mają one istotnego wpływu na jego najważniejszą funkcję – detekcję pola magnetycznego i przetwarzanie go na sygnał elektryczny. Z mojego doświadczenia, zapamiętanie tej zasady bardzo ułatwia życie przy diagnostyce usterek związanych z czujnikami położenia wałów w silnikach czy w różnego typu maszynach.

Pytanie 14

Regulacja jest konieczna po wymianie przerywacza w klasycznym systemie zapłonowym?

A. odstępu między stykami przerywacza oraz kąta wyprzedzenia zapłonu

B. kąta rozwarcia styków przerywacza

C. kąta zwarcia styków przerywacza

D. kąta zwarcia oraz rozwarcia styków przerywacza

Odpowiedź dotycząca regulacji odstępu między stykami przerywacza i kąta wyprzedzenia zapłonu jest prawidłowa, ponieważ po wymianie przerywacza kluczowe jest odpowiednie ustawienie tych parametrów, aby zapewnić prawidłowe działanie układu zapłonowego. Odstęp między stykami przerywacza wpływa na czas otwierania i zamykania styków, co z kolei wpływa na moment zapłonu mieszanki paliwowo-powietrznej. Kąt wyprzedzenia zapłonu określa, kiedy zapłon powinien nastąpić w cyklu pracy silnika, co jest kluczowe dla osiągnięcia optymalnej mocy i efektywności. Niewłaściwe ustawienia mogą prowadzić do nieefektywnego spalania, spadku mocy, a nawet uszkodzenia elementów silnika. Dlatego regulacje te powinny być przeprowadzane zgodnie z zaleceniami producenta oraz przy użyciu odpowiednich narzędzi, takich jak lampy stroboskopowe, co jest standardową praktyką w branży motoryzacyjnej.

Pytanie 15

W sprawnej instalacji elektrycznej pojazdu (12 V) podczas pracy silnika, przy prędkości obrotowej około 2000 obr./min., napięcie na zaciskach akumulatora powinno osiągnąć wartość

A. 12,6 V

B. 12,0 V

C. 14,8 V

D. 13,6 V

W tematyce napięcia w instalacji elektrycznej pojazdu błędne wyobrażenia często wynikają z mylenia napięcia spoczynkowego akumulatora z napięciem ładowania podczas pracy silnika. Napięcie 12,6 V to, można powiedzieć, idealny stan naładowanego akumulatora tuż po zatrzymaniu silnika – wtedy, kiedy żaden alternator nie działa i nie ma ładowania. W praktyce, jeśli podczas pracy silnika mierzymy właśnie tyle, to znaczy, że układ ładowania praktycznie nie działa i akumulator nie jest w ogóle doładowywany, co szybko doprowadzi do jego rozładowania. Podobnie z wartością 12,0 V – taki poziom wskazuje już nawet na częściowe rozładowanie akumulatora i zupełnie niesprawny układ ładowania. Wielu uczniów czy mechaników myśli, że im wyższe napięcie, tym lepiej i stąd odpowiedź 14,8 V wydaje się atrakcyjna – rzeczywiście, alternatory potrafią technicznie osiągnąć takie wartości, lecz są one zbyt wysokie dla większości akumulatorów kwasowo-ołowiowych używanych w autach osobowych. Zbyt długotrwałe ładowanie powyżej 14,4 V prowadzi do przeładowania, nadmiernego gazowania i skracania żywotności – szczególnie w nowych samochodach, gdzie elektronika jest coraz bardziej czuła na odchyły napięcia. W rzeczywistych warunkach wartości powyżej 14,4 V to już sygnał możliwej awarii regulatora napięcia, który w teorii właśnie ma utrzymywać napięcie ładowania w zakresie 13,6–14,4 V. Moim zdaniem takie nieporozumienia często biorą się z tego, że nie rozróżnia się trybu pracy akumulatora i warunków pomiaru. Warto zawsze pamiętać, że poprawne napięcie na zaciskach akumulatora podczas pracy silnika mówi nie tylko o kondycji samego akumulatora, ale też całego systemu ładowania, a przekroczenie lub niedoładowanie to sygnał do szybkiej diagnostyki.

Pytanie 16

Na którym rysunku przedstawiono mostek prostowniczy zmontowany z dyskretnych elementów półprzewodnikowych?

A. Rysunek 2

B. Rysunek 1

C. Rysunek 3

D. Rysunek 4

Każdy z pozostałych rysunków prezentuje układ odbiegający od standardowej, trójfazowej topologii mostka prostowniczego wykorzystywanego w praktykach przemysłowych i branżowych. Częstym błędem przy analizie takich schematów jest założenie, że wystarczy dowolna liczba diod, by uzyskać efekt prostowania, albo że nie wszystkie diody muszą być włączone w odpowiedni sposób. W rzeczywistości, typowy mostek Graetza dla prostownika trójfazowego wymaga sześciu diod – po dwie na każdą fazę. Pominięcie jednej lub więcej diod, jak widać na błędnych schematach, prowadzi do niepełnej prostowniczej charakterystyki układu, a często wręcz do sytuacji, w której układ nie pracuje poprawnie albo wręcz nie daje żadnego napięcia wyjściowego. Brak odpowiedniej liczby diod to także znacznie większe tętnienia napięcia stałego i potencjalne uszkodzenie urządzeń podłączonych do prostownika. Z mojego doświadczenia wynika, że sporo osób myli prostownik jednofazowy z trójfazowym lub zakłada, że układ można uprościć bez konsekwencji – a to niestety prowadzi do awarii i niezgodności z normami, na przykład PN-EN 50160. Jeśli chodzi o dobór liczby i połączeń diod, zawsze warto wrócić do podstawowych zasad analizy obwodu i upewnić się, że każda faza ma swoją „ścieżkę” przewodzenia w obu półokresach. Schematy z niepełną liczbą diod czy złym połączeniem są typowym pułapkami myślowymi – i w praktycznej pracy mogą oznaczać realne straty finansowe lub czasowe na poprawki.

Pytanie 17

W trakcie przeglądu instalacji elektrycznej pojazdu stwierdzono przepalenie żarówek świateł mijania, przepalenie żarówki kierunkowskazów w tylnej lampie, uszkodzenie włącznika świateł awaryjnych oraz uszkodzenie włącznika świateł stop. W celu usunięcia uszkodzeń należy zakupić dwie żarówki świateł mijania oraz

A. dwie żarówki świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł awaryjnych.

B. dwie żarówki świateł stop, włącznik świateł awaryjnych oraz włącznik świateł stop.

C. jedną żarówkę świateł kierunkowskazów, włącznik świateł awaryjnych oraz włącznik świateł stop.

D. jedną żarówkę świateł kierunkowskazów, dwie żarówki świateł stop, włącznik świateł stop.

W analizie odpowiedzi niepoprawnych widać kilka typowych błędów, które często pojawiają się w praktyce. Najczęściej wynika to z braku precyzyjnego czytania opisu usterki albo z przyzwyczajenia do wymiany „na zapas” większej ilości części niż potrzeba. Przykładem jest zakładanie, że należy wymienić dwie żarówki kierunkowskazów czy dwie żarówki świateł stop. Z punktu widzenia standardów serwisowych oraz zdrowej ekonomiki naprawy, wymienia się wyłącznie te elementy, które są faktycznie uszkodzone. W pytaniu podkreślono, że przepaliła się tylko jedna żarówka kierunkowskazów, a nie cała para. To bardzo ważny szczegół, bo zbyt pochopna wymiana kilku żarówek generuje niepotrzebne koszty i nie przynosi żadnych dodatkowych korzyści użytkownikowi pojazdu. Podobnie jest z włącznikami – wymieniamy dokładnie te, które są wskazane jako uszkodzone: włącznik świateł awaryjnych oraz świateł stop. Wymiana obu tych elementów jest zgodna z wymogami bezpieczeństwa i przepisami. Częsty błąd polega też na dorzucaniu do listy części, które nie były wymienione w opisie usterki, jak np. dwie żarówki świateł stop, choć nie ma informacji o ich awarii. To pokazuje, jak ważne jest dokładne czytanie opisu i logiczne wyciąganie wniosków. W praktyce technika samochodowa wymaga dużej uważności i precyzji – zarówno w diagnozie, jak i w doborze części zamiennych. Z mojego doświadczenia wynika, że oszczędność i skuteczność naprawy idą w parze, jeśli trzymamy się zasady: 'naprawiam tylko to, co naprawdę popsute'. Takie podejście gwarantuje nie tylko zgodność z dobrymi praktykami, ale i zadowolenie klienta lub użytkownika pojazdu.

Pytanie 18

Jakiego środka używa się do smarowania prowadnic hamulca tarczowego?

A. płyn hamulcowy

B. olej silnikowy

C. gliceryna techniczna

D. smar miedziany

Smar miedziany jest materiałem zalecanym do smarowania prowadnic zacisku hamulca tarczowego, ponieważ charakteryzuje się doskonałymi właściwościami smarnymi oraz odpornością na wysokie temperatury i ciśnienia. W praktyce, smarowanie prowadnic tym smarem zapobiega ich zacieraniu i zapewnia płynne działanie hamulców. Dodatkowo, smar miedziany wykazuje właściwości antykorozyjne, co jest istotne, gdyż elementy hamulcowe są narażone na działanie wilgoci i różnych zanieczyszczeń. Przykładem zastosowania smaru miedzianego może być proces konserwacji układu hamulcowego w samochodach osobowych, gdzie precyzyjne smarowanie prowadnic zwiększa bezpieczeństwo i komfort jazdy, zgodnie z zaleceniami producentów pojazdów oraz standardami branżowymi. Warto również zauważyć, że stosowanie miedzi w smarze minimalizuje ryzyko zużycia metalowych komponentów, co jest kluczowe dla ich długowieczności.

Pytanie 19

Identyfikacji kodów usterek pojazdu samochodowego dokonuje się

A. diagnoskopem.

B. analizatorem stanów.

C. koderem.

D. czujnikiem.

Wiele osób, zwłaszcza tych, które dopiero zaczynają swoją przygodę z mechaniką pojazdową, może mylić narzędzia diagnostyczne, bo terminologia jest dość zawiła i nie wszystko da się jednoznacznie odczytać z samej nazwy. Analizator stanów to sprzęt, który bardziej kojarzy się z elektroniką ogólną, szczególnie wykorzystywany w laboratoriach czy podczas naprawy urządzeń elektronicznych, gdzie potrzebujemy sprawdzić ciągłość połączeń, napięcia, sygnały itp. W samochodzie może się przydać, ale na pewno nie pozwoli odczytać kodów usterek z komputera pokładowego, bo nie ma funkcji komunikacji ze sterownikami auta. Czujnik natomiast to pojęcie bardzo szerokie – w aucie znajdziesz ich dziesiątki, odpowiadają m.in. za pomiar temperatury, ciśnienia czy obrotów, ale ich zadaniem nie jest diagnostyka, tylko przekazywanie danych do sterowników. Zresztą, do identyfikacji kodów usterek nie używamy czujnika, tylko narzędzia, które odczyta te dane z pamięci komputera. Koder z kolei brzmi trochę jak urządzenie do ustawiania lub programowania czegoś, i rzeczywiście w elektronice samochodowej są funkcje kodowania, np. podczas wymiany sterownika czy kluczyka, ale to już wyższy poziom, a samo rozpoznanie błędów i ich odczyt nie wymaga kodera. Najczęstszy błąd, jaki widzę u nowych osób, to przekonanie, że zwykłe narzędzia elektroniczne lub nawet sam czujnik wystarczą do kompleksowej diagnostyki auta – niestety, nie tędy droga. Prawidłowa identyfikacja kodów usterek odbywa się zawsze przy pomocy diagnoskopu, który jest specjalnie do tego stworzony i dostosowany do standardów komunikacji OBD oraz OBD-II. Bez niego po prostu nie ma szans na szybkie i pewne wykrycie błędów zapisanych w komputerze auta.

Pytanie 20

Jakie metody nie mogą być stosowane do oceny sprawności czujnika indukcyjnego?

A. analiza sygnału na wyjściu

B. pomiar oporu

C. pomiar wytwarzanego napięcia

D. oglądanie wizualne

Pomiar napięcia czy rezystancji, a także analiza sygnału wyjściowego to na pewno lepsze metody, które dają dużo informacji o tym, jak działa czujnik indukcyjny. Mierząc napięcie, można sprawdzić, czy czujnik dobrze reaguje na metalowe obiekty. Z kolei pomiar rezystancji może pokazać, jak wygląda izolacja i czy nie ma jakichś uszkodzeń wewnętrznych. Analiza sygnału wyjściowego dostarcza konkretnych danych o tym, jak czujnik odpowiada, co ma duże znaczenie w systemach sterowania. A poleganie tylko na wizualnych oględzinach? To chyba nie najlepszy pomysł, bo można przeoczyć ważne problemy, jak np. uszkodzenia wewnętrzne. Wiele osób myli te metody, myśląc, że wystarczy rzut oka na urządzenie, a to może prowadzić do poważnych błędów. Dlatego najlepiej korzystać z odpowiednich metod pomiarowych, które są zgodne z aktualnymi standardami i praktykami w branży.

Pytanie 21

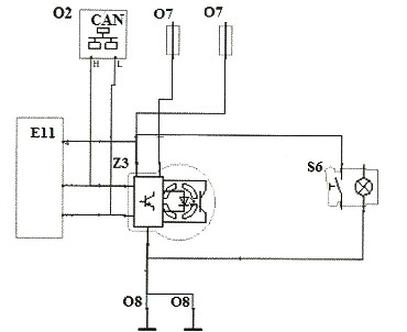

Którym symbolem na schemacie elektrycznym oznaczono sterownik układu ESP?

A. Z3

B. 02

C. S6

D. E11

Wybór innych symboli, takich jak 02, Z3 czy S6, wskazuje na nieporozumienia dotyczące oznaczeń w schematach elektrycznych. Symbol 02 najczęściej oznacza inny komponent układu elektrycznego, który może dotyczyć czujników lub elementów sterujących, ale nie ma związku z systemami stabilności, takimi jak ESP. Z kolei Z3 jest często używany w kontekście wskazania źródeł zasilania lub innych elementów, których funkcjonalność nie obejmuje sterownika ESP. Ostatecznie, S6 to symbol, który w wielu przypadkach odnosi się do przełączników lub elementów związanych z sygnalizacją. Analizując te błędne odpowiedzi, widać, że nieznajomość standardowych oznaczeń i ich kontekstu może prowadzić do mylnych wniosków. W branży motoryzacyjnej, gdzie precyzyjne zrozumienie schematów elektrycznych jest kluczowe, znajomość tych symboli jest niezbędna, aby uniknąć pomyłek podczas diagnostyki czy naprawy. Zamiast zgadywać, które symbole są stosowane, ważne jest, aby zapoznać się z dokumentacją techniczną i standardami, które definiują te oznaczenia, co pozwala na właściwe interpretowanie schematów oraz skuteczne rozwiązywanie problemów związanych z systemami elektronicznymi w pojazdach.

Pytanie 22

Podczas ładowania jednostopniowego, wartość natężenia prądu dostarczanego do akumulatora o pojemności 60 Ah powinna wynosić w przybliżeniu

A. 6 A

B. 30 A

C. 3 A

D. 60 A

Przy wyborze natężenia prądu dla ładowania akumulatorów, istotne jest zrozumienie, że zbyt niskie natężenie, jak 3 A, może prowadzić do wydłużonego czasu ładowania, co jest nieefektywne i może prowadzić do osłabienia akumulatora. Z kolei natężenie prądu równe pojemności akumulatora, jak 60 A, jest zdecydowanie niebezpieczne, ponieważ może spowodować przegrzanie i uszkodzenie akumulatora. W przypadku akumulatorów kwasowo-ołowiowych, ich konstrukcja nie pozwala na szybkie ładowanie dużymi prądami. Zbyt wysokie natężenie ładowania może również prowadzić do zjawiska gazowania, co skutkuje utratą elektrolitu i osłabieniem ogniw. Ważne jest, aby pamiętać, że różne typy akumulatorów mają różne specyfikacje ładowania, a zbyt duża energia przekazywana podczas ładowania jednostopniowego prowadzi do ryzyka uszkodzenia komponentów wewnętrznych akumulatora. Standardy branżowe i zalecenia producentów akumulatorów podkreślają znaczenie dostosowywania natężenia prądu do pojemności akumulatora, aby zapewnić jego długoterminową wydajność oraz bezpieczeństwo użytkowania.

Pytanie 23

Która kontrolka sygnalizuje nadmierne zużycie klocków hamulcowych?

A. Kontrolka 3

B. Kontrolka 4

C. Kontrolka 1

D. Kontrolka 2

Kontrolka numer 3, czyli ta przedstawiająca okrąg ze znakami przerywanymi po bokach, to właśnie symbol sygnalizujący nadmierne zużycie klocków hamulcowych. To jest standardowy piktogram stosowany w większości współczesnych samochodów, zgodnie z wytycznymi producentów i normami branżowymi (np. UNECE R121). Po zapaleniu tej kontrolki, układ monitorujący zużycie klocków daje kierowcy jasny sygnał, że grubość okładzin hamulcowych osiągnęła wartość graniczną i trzeba koniecznie je wymienić. Z mojego doświadczenia wynika, że ignorowanie tego ostrzeżenia to proszenie się o poważną awarię układu hamulcowego oraz potencjalnie bardzo kosztowne naprawy (np. uszkodzenie tarcz czy układu hydraulicznego). Praktycznie, gdy tylko zobaczysz tę kontrolkę, warto nie zwlekać z wizytą w serwisie lub samodzielną wymianą klocków, jeśli masz pojęcie o mechanice. Dobrą praktyką jest sprawdzanie stanu klocków podczas rutynowych przeglądów, bo nawet najlepsze czujniki czasem mogą się zawiesić, albo nie zadziałają w starszych autach. Pamiętaj, zawsze lepiej zapobiegać niż leczyć – hamulce to podstawa bezpieczeństwa na drodze!

Pytanie 24

Na ilustracji przedstawiony jest

A. wtryskiwacz elektromagnetyczny.

B. zawór recyrkulacji spalin.

C. regulator ciśnienia paliwa.

D. czujnik ciśnienia bezwzględnego.

Wybór regulatora ciśnienia paliwa, zaworu recyrkulacji spalin lub wtryskiwacza elektromagnetycznego jako odpowiedzi wskazuje na pewne nieporozumienia dotyczące funkcji poszczególnych elementów układu zasilania silnika. Regulator ciśnienia paliwa ma za zadanie utrzymywać stałe ciśnienie paliwa w układzie wtryskowym, co jest kluczowe dla zapewnienia prawidłowego atomizacji paliwa, ale nie zajmuje się pomiarem ciśnienia w kolektorze dolotowym. Zatem, nie jest odpowiednim elementem do identyfikacji przedstawionej na zdjęciu konstrukcji. Zawór recyrkulacji spalin, z kolei, ma na celu zmniejszenie emisji tlenków azotu poprzez recyrkulację części spalin do układu dolotowego, co również nie jest związane z bezpośrednim pomiarem ciśnienia. Wtryskiwacz elektromagnetyczny odpowiada za precyzyjne dawkowanie paliwa do cylindrów silnika, jednak jego funkcja również różni się od funkcji czujnika ciśnienia bezwzględnego. Powoduje to, że wybór tych elementów jako odpowiedzi wskazuje na pomylenie ich ról w układzie zasilania. Kluczowym jest zrozumienie, że każdy z tych komponentów pełni unikalną rolę, a mylenie ich funkcji może prowadzić do błędnych wniosków na temat ich działania oraz wpływu na osiągi silnika. Zrozumienie tych różnic jest fundamentem efektywnej diagnostyki i naprawy systemów zarządzania silnikiem.

Pytanie 25

Na schemacie alternatora elipsą zaznaczono

A. układ Graetza.

B. diody obwodu wzbudzenia.

C. mostek prostowniczy alternatora.

D. szczotki regulatora napięcia.

Na tym schemacie elipsą zaznaczono diody obwodu wzbudzenia, co jest kluczowym elementem w pracy alternatora. Te diody, często nazywane diodami wzbudzenia lub pomocniczymi, mają za zadanie dostarczyć prąd wzbudzenia do wirnika alternatora już od momentu uruchomienia silnika. Z mojego doświadczenia wynika, że bez tych diod alternator nie byłby w stanie samodzielnie podtrzymać wzbudzenia po wyłączeniu kontrolki ładowania, co jest mega istotne podczas pracy silnika. W praktyce, jeśli te diody ulegną uszkodzeniu, bardzo szybko pojawią się problemy z ładowaniem akumulatora, a lampka ładowania może świecić mimo poprawnej pracy głównych diod prostowniczych. Co ciekawe, wielu początkujących mechaników często myli te diody z głównym mostkiem prostowniczym, a to jednak zupełnie różne układy – diody obwodu wzbudzenia mają mniejsze prądy do przewodzenia i inne miejsce w schemacie. W dobrych praktykach serwisowych zaleca się zawsze sprawdzenie tych diod podczas diagnostyki alternatora, bo ich awaria jest podstępna i może prowadzić do niestabilnego ładowania. Na podstawie standardów branżowych – jak np. Bosch Automotive Handbook – wynika jasno, że prawidłowe działanie tych diod to podstawa do stabilnej pracy całego układu ładowania. Fajnie wiedzieć, jak to działa od kuchni, bo potem na warsztacie to mega ułatwia życie.

Pytanie 26

Jakie zjawisko umożliwia sterowanie przekaźnikiem kontaktronowym?

A. oddziaływanie elektryczne

B. prąd zmienny

C. oddziaływanie magnetyczne

D. prąd stały

Wybór pól elektrycznych, prądu przemiennego lub prądu stałego jako metody sterowania przekaźnikami kontaktronowymi jest nieprawidłowy i oparty na nieporozumieniach dotyczących zasady ich działania. Pole elektryczne samodzielnie nie jest w stanie aktywować styków kontaktronowych, ponieważ to pole magnetyczne generowane przez prąd w cewce jest odpowiedzialne za uruchomienie mechanizmu. Użycie prądu przemiennego w kontekście przekaźników kontaktronowych również nie jest adekwatne, jako że ich działanie nie wymaga zmiennego kierunku prądu. Dodatkowo, prąd stały, choć może być używany do zasilania, nie jest istotnym czynnikiem w aktywacji styku. Typowe błędy myślowe prowadzące do wyciągania takich wniosków obejmują niepełne zrozumienie zasad elektromagnetyzmu oraz mylenie pojęć związanych z różnymi typami energii elektrycznej. Kluczowe jest, aby zrozumieć, że przekaźniki kontaktronowe bazują na efekcie magnetycznym, co znajduje potwierdzenie w standardach dotyczących automatyki oraz w praktykach przemysłowych, które opierają się na zasadach elektromechaniki.

Pytanie 27

W przypadku którego z układów należy używać wyłącznie komponentów posiadających świadectwo homologacji?

A. Ładowania akumulatora

B. Oświetlenia

C. Paliwowego

D. Zapłonowego

Odpowiedź 'Oświetlenia' jest prawidłowa, ponieważ układy oświetleniowe w pojazdach muszą spełniać określone normy bezpieczeństwa i jakości, które są regulowane przez przepisy prawne oraz standardy homologacji. Użycie podzespołów z odpowiednim świadectwem homologacji gwarantuje, że produkt został przetestowany i zatwierdzony do użytku w ruchu drogowym, co minimalizuje ryzyko awarii związanych z oświetleniem. Przykładem mogą być żarówki czy lampy LED, które muszą mieć certyfikaty potwierdzające ich zgodność z europejskimi normami ECE. W praktyce, stosowanie takich elementów wpływa na bezpieczeństwo na drodze, ponieważ dobre oświetlenie zwiększa widoczność pojazdu, co ma kluczowe znaczenie w warunkach złej pogody lub nocą. Właściwe oświetlenie nie tylko poprawia widoczność, ale również ułatwia zauważenie innych uczestników ruchu, co jest istotne dla ogólnego bezpieczeństwa.

Pytanie 28

Kod usterek w pojeździe samochodowym identyfikuje się

A. za pomocą analizatora stanów

B. używając koderu

C. przy pomocy czujnika

D. diagnoza przy użyciu diagnoskopu

Analizowanie odpowiedzi, które nie wskazują na 'diagnoskop', prowadzi do zrozumienia nieefektywnych metod diagnostyki. Odpowiedź dotycząca analizatora stanów może sugerować, że jest to narzędzie do monitorowania ogólnych parametrów pracy pojazdu, jednak nie jest ono dedykowane do odczytu konkretnych kodów usterek. W kontekście diagnostyki pojazdów, analizator stanów może być używany do oceny pracy silnika, ale nie dostarcza jednoznacznych informacji o błędach kodowanych w systemie elektronicznym. Koder, z kolei, to termin, który nie odnosi się do żadnego uznanego narzędzia w diagnostyce pojazdów, co może prowadzić do nieporozumień. Użycie czujników również jest mylące, ponieważ czujniki zbierają dane o różnych parametrach pojazdu, ale same w sobie nie posiadają funkcji diagnostycznej. Kluczowym błędem myślowym jest mylenie urządzeń do pomiaru z urządzeniami do diagnostyki, co prowadzi do nieprawidłowych wniosków o metodach identyfikacji usterek. W branży motoryzacyjnej kluczowe jest stosowanie odpowiednich narzędzi do określonych zadań, a ignorowanie tych różnic może skutkować kosztownymi błędami w naprawach.

Pytanie 29

Przedstawione na rysunku urządzenie służy do sprawdzania

A. prądu pobieranego przez rozrusznik.

B. stanu technicznego akumulatora.

C. sprawności świec zapłonowych.

D. prądu ładowania alternatora.

Odpowiedź wskazująca na to, że urządzenie służy do sprawdzania stanu technicznego akumulatora jest absolutnie poprawna. Tester akumulatora, przedstawiony na rysunku, jest specjalistycznym urządzeniem zaprojektowanym do pomiaru napięcia oraz zdolności akumulatora do utrzymywania ładunku. Dzięki temu, można ocenić, czy akumulator jest w dobrym stanie, czy może wymagać wymiany. Regularne sprawdzanie stanu akumulatora jest kluczowe, zwłaszcza w pojazdach, gdzie akumulator pełni fundamentalną rolę w rozruchu silnika oraz zasilaniu systemów elektrycznych. W przypadku akumulatorów ołowiowo-kwasowych, które są najczęściej stosowane w motoryzacji, pomiar napięcia na poziomie 12,6 V wskazuje na pełne naładowanie, podczas gdy wartość poniżej 12,4 V sugeruje częściowe rozładowanie. Ponadto, testery akumulatorów mogą również określać zdolność rozruchową, co jest szczególnie istotne w miesiącach zimowych, kiedy akumulatory są narażone na obniżoną wydajność. Dzięki zastosowaniu takich testerów, można uniknąć problemów z rozruchem pojazdu oraz zapewnić odpowiednią niezawodność systemu elektrycznego.

Pytanie 30

Który oscylogram przedstawia przebieg sterujący o następujących parametrach amplitudowo-czasowych: Uₚₚ = 4 V, f = 1,25 kHz, ww = 50%?

A. Oscylogram 1

B. Oscylogram 3

C. Oscylogram 2

D. Oscylogram 4

Oceniając prezentowane oscylogramy pod kątem zadanych parametrów – U_pp = 4 V, f = 1,25 kHz, w_w = 50% – łatwo wpaść w pułapkę myślenia skrótowego, skupiając się np. wyłącznie na jednym z parametrów, zamiast przeanalizować je wszystkie łącznie. Amplituda sygnału jest tu kluczem – tylko sygnał, który na swojej skali pionowej (uwzględniając wartość V/dz) zmienia się o dwie działki przy nastawie 2V/dz, da nam łącznie 4 V. W praktyce wiele osób myli się, bo patrzy np. na przebieg o odpowiedniej częstotliwości, ale nie sprawdza, że jego amplituda jest mniejsza – jak to ma miejsce przy oscyloskopie ustawionym na 1V/dz, gdzie dwie działki dadzą tylko 2 V. Podobnie łatwo pomylić się przy określeniu częstotliwości – licząc okres na podstawie złej skali czasu albo nie zwracając uwagi na jednostki (ms zamiast μs). Innym częstym błędem jest ocenianie wypełnienia – jeśli nie porównasz czasu trwania stanu wysokiego i niskiego, można pochopnie uznać, że każdy prostokąt to 50%, a w praktyce wystarczy lekkie przesunięcie i proporcje się zmieniają. W branży automatyki czy elektroniki przemysłowej takie drobne błędy mogą prowadzić do poważnych problemów, np. przegrzewania silników lub złej regulacji. Moim zdaniem warto zawsze skrupulatnie analizować wszystkie osie i opisy, bo w specyfikacjach układów PWM czy podczas serwisu zbyt szybkie wnioski mogą zupełnie zafałszować diagnozę. W codziennej pracy technika podstawą jest cierpliwość i dokładność – praktyka pokazuje, że niewielkie przeoczenia potrafią skutkować powrotem do naprawy i stratą czasu, a nawet pieniędzy.

Pytanie 31

Jakie urządzenie jest wykorzystywane do diagnozowania działania przepływomierza powietrza?

A. uniwersalny multimetr.

B. oscyloskop.

C. urządzenie do diagnostyki.

D. miernik przepływu powietrza.

Miernik przepływu powietrza jest specjalistycznym narzędziem, które służy do dokładnej diagnozy i pomiaru przepływu powietrza w różnych systemach. Dzięki zastosowaniu takich urządzeń można precyzyjnie określić, czy przepływ powietrza jest zgodny z normami technicznymi przewidzianymi przez producentów. Mierniki te często wykorzystują technologie takie jak anemometria, pozwalając na ocenę efektywności działania systemów wentylacyjnych oraz klimatyzacyjnych. Przykładowo, w przypadku pojazdów, odpowiednia analiza przepływu powietrza może pomóc w identyfikacji problemów z układem dolotowym, co ma bezpośredni wpływ na osiągi silnika oraz zużycie paliwa. Wiedza na temat poprawnych norm przepływu powietrza jest niezbędna, aby prowadzić skuteczne diagnozy i utrzymanie systemów w optymalnym stanie, co jest zgodne z dobrymi praktykami w branży motoryzacyjnej i HVAC.

Pytanie 32

Podczas jazdy samochodem na desce rozdzielczej zaświeciła się zamieszczona kontrolka, która sygnalizuje

A. awarię alternatora.

B. aktywację układu ABS.

C. odłączenie akumulatora.

D. awarię układu sterowania silnikiem.

Wybór aktywacji układu ABS, odłączenia akumulatora lub awarii alternatora jako przyczyny zapalonej kontrolki na desce rozdzielczej jest nieprawidłowy i oparty na nieporozumieniach dotyczących funkcji tych systemów. Kontrolka ABS, oznaczająca problemy z systemem zapobiegającym blokowaniu kół podczas hamowania, ma zupełnie inny symbol i zazwyczaj świeci się w innych okolicznościach. Problemy związane z akumulatorem czy alternatorem również są sygnalizowane przez odrębne kontrolki, które zazwyczaj wskazują na niskie napięcie lub awarię ładowania. Typowym błędem myślowym jest mylenie funkcji elektroniki silnika z innymi systemami pojazdu. Właściwe zrozumienie symboli na desce rozdzielczej jest kluczowe w diagnostyce problemów z samochodem. Dlatego ważne jest, aby kierowcy byli dobrze zaznajomieni z oznaczeniami oraz ich funkcjami. W przypadku awarii układu sterowania silnikiem, ignorowanie kontrolki może prowadzić do poważnych uszkodzeń silnika, co powoduje dodatkowe koszty napraw. Praktyka stosowania się do zaleceń producentów pojazdów i regularne kontrole stanu technicznego mogą znacząco przyczynić się do uniknięcia takich sytuacji.

Pytanie 33

Wypełniając formularz gwarancyjny dla alternatora zintegrowanego z układem regulacji napięcia, który został zamontowany w samochodzie, należy wskazać

A. pojemność skokową oraz moc silnika auta

B. dzień pierwszej rejestracji samochodu

C. typ akumulatora zainstalowanego w pojeździe

D. datę instalacji alternatora

Data montażu alternatora jest kluczowym elementem wymaganym przy wypełnianiu karty gwarancyjnej. Właściwa dokumentacja tej daty ma ogromne znaczenie, ponieważ gwarancje często są uzależnione od czasu użytkowania komponentów. Wiedza o dacie montażu pozwala na określenie, czy alternator jest jeszcze objęty gwarancją, oraz umożliwia serwisowi lepszą ocenę ewentualnych problemów związanych z działaniem urządzenia. Przykładowo, w przypadku awarii alternatora, serwis może zweryfikować, czy usterka wystąpiła w okresie gwarancyjnym, co może wpłynąć na decyzję o naprawie lub wymianie. Standardy branżowe sugerują, że dokładne rejestrowanie daty montażu komponentów w dokumentacji pojazdu sprzyja efektywnemu zarządzaniu serwisem oraz zwiększa transparentność w relacjach między klientem a dostawcą usług.

Pytanie 34

W przypadku zbyt dużej prędkości obrotowej biegu jałowego, w samochodzie z silnikiem ZS z elektronicznym sterowaniem wtryskiem paliwa, należy przede wszystkim sprawdzić działanie

A. czujnika położenia pedału gazu.

B. przepływomierza powietrza.

C. przestawiacza wtrysku.

D. wtryskiwaczy.

Wielu mechaników czy uczniów technikum samochodowego może dać się zwieść i zacząć szukać problemu w takich elementach jak wtryskiwacze, przestawiacz wtrysku czy przepływomierz powietrza. Rozumiem takie skojarzenie – w końcu są to kluczowe podzespoły diesla, odpowiedzialne za dawkowanie paliwa czy ilość powietrza. Jednak w praktyce, w kontekście zbyt wysokich obrotów na biegu jałowym, elektronika silnika ZS z wtryskiem sterowanym komputerowo opiera się głównie na sygnale z czujnika położenia pedału gazu. Wtryskiwacze, nawet jeśli są lekko przytkane lub lejące, raczej nie podniosą drastycznie obrotów na luzie – prędzej silnik będzie nierówno pracował lub będą problemy z mocą. Przestawiacz wtrysku reguluje kąt początku wtrysku, co wpływa raczej na sprawność i emisje spalin, a nie na wartość jałowych obrotów. Przepływomierz powietrza z kolei – jasne, jest ważny dla całościowej korekcji dawki paliwa, lecz przy problemach z nim zazwyczaj pojawia się spadek mocy, tryb awaryjny lub czarny dym, a nie sam wzrost obrotów jałowych. Typowym błędem myślowym jest założenie, że każda usterka objawiająca się niestabilnymi obrotami musi być związana z mechanicznymi częściami układu paliwowego czy powietrznego. Tymczasem w dieslach z elektroniką najczęstsze są zakłócenia w sygnałach wejściowych do sterownika, a na czele tej listy znajduje się właśnie czujnik położenia pedału gazu. Warto o tym pamiętać przy każdej diagnostyce nowoczesnych silników wysokoprężnych.

Pytanie 35

Po włączeniu świateł mijania reflektory przednie działają poprawnie, ale po włączeniu świateł drogowych świeci tylko lewy reflektor. Usuwanie usterki należy rozpocząć od sprawdzenia

A. żarówki światła drogowego.

B. sprawności przełącznika świateł.

C. wiązki instalacji elektrycznej.

D. bezpieczników.

Wiele osób, zwłaszcza na początku nauki elektryki samochodowej, skłania się do zbyt skomplikowanych rozwiązań, gdy napotkają problem z oświetleniem. Często myśli się od razu o przełącznikach, wiązkach przewodów czy bezpiecznikach jako źródle kłopotów. Prawda jest jednak taka, że jeśli światła mijania działają normalnie i tylko jedno światło drogowe nie świeci, sprawa jest zwykle banalniejsza. Przełącznik świateł, owszem, mógłby być winny, ale wtedy najczęściej oba reflektory miałyby problem lub światła nie zmieniałyby się wcale. Jeśli chodzi o wiązkę instalacji — uszkodzenia przewodów są rzadkością przy takiej usterce i zazwyczaj skutkują większymi problemami, a nie tylko pojedynczym światłem. Bezpieczniki zaś chronią całe obwody, nie pojedyncze reflektory, więc gdyby bezpiecznik był uszkodzony, oba światła drogowe by nie działały. W praktyce najczęściej winna jest po prostu pojedyncza żarówka — ona się zużywa, przepala i wtedy jeden reflektor nie świeci. W branży panuje zasada, by najpierw wykluczyć najprostsze rzeczy, zanim zacznie się skomplikowaną diagnostykę. Z mojego doświadczenia wynika, że wielu uczniów czy młodych mechaników traci czas na sprawdzanie przewodów i przełączników, podczas gdy wystarczyłoby spojrzeć na żarówkę i od razu byłoby jasne, co się stało. To taka drobna, ale bardzo praktyczna nauka — zawsze najpierw zaczynaj od najprostszych rozwiązań.

Pytanie 36

Na rysunku przedstawiono tranzystor

A. IGBT.

B. NPN.

C. PNP.

D. polowy.

Symbol przedstawiony na rysunku to klasyczny obrazek tranzystora bipolarnnego typu PNP, co zdradza strzałka skierowana do wnętrza emitera. Wiele osób myli go z NPN, gdzie strzałka jest dokładnie odwrotnie, czyli wychodzi na zewnątrz. To niestety bardzo częsty błąd wynikający z pośpiechu lub braku wprawy w czytaniu schematów – sam na początku też parę razy się na tym złapałem. Tranzystor NPN działa na odwrotnych zasadach niż PNP – przewodzi przy polaryzacji napięcia dodatniego na bazie względem emitera, a symbol sugeruje właśnie wyjście strzałki. Z kolei IGBT nie jest w ogóle typowym tranzystorem bipolarnym – to hybryda MOSFET-a i tranzystora bipolarnego, rysowana zupełnie inaczej, często z dodatkowym wyprowadzeniem bramki i inną symboliką wewnętrzną. Tranzystor polowy (FET) natomiast ma zupełnie inny schemat, z charakterystyczną bramką, drenem i źródłem, no i brak tej strzałki przy emiterze – pojawia się tam raczej kątowa linia bramki i inne oznaczenia. Typowym problemem jest wrzucanie wszystkich symboli tranzystorów do jednego worka, podczas gdy branżowe standardy dokładnie rozróżniają je właśnie na podstawie takiego detalu jak kierunek strzałki. Moim zdaniem warto wyrobić sobie nawyk skanowania tych szczegółów, bo dobry schemat to podstawa sukcesu w elektronice, a takie pomyłki mogą potem prowadzić do nieprawidłowego podłączenia układów i niepotrzebnych uszkodzeń sprzętu. W praktyce zawsze warto poświęcić te dodatkowe 5 sekund na analizę symbolu, bo to oszczędza sporo nerwów przy uruchamianiu gotowego projektu.

Pytanie 37

Z przedstawionej na rysunku charakterystyki diody wynika, że jej rezystancja jest wielkością

A. zmienną.

B. stałą.

C. stabilną.

D. niezależną.

Wiele osób myli się, zakładając, że elementy elektroniczne mają stałe lub przewidywalne parametry niezależnie od warunków pracy. W przypadku diody sprawa wygląda inaczej niż na przykład przy klasycznym rezystorze. Rezystancja diody nie jest stała, co można łatwo zauważyć na charakterystyce prądowo-napięciowej – początkowo, przy niskim napięciu, praktycznie nie przewodzi, więc można powiedzieć, że jej rezystancja jest bardzo duża. Ale zaraz po przekroczeniu napięcia progowego prąd rośnie gwałtownie, co oznacza, że rezystancja dynamiczna diody gwałtownie maleje. Twierdzenie, że rezystancja jest „stała” sugeruje, że dioda zachowuje się jak zwykły opornik – a to po prostu nieprawda. Mówienie, że jest „stabilna” to typowe nieporozumienie, bo stabilność odnosi się bardziej do parametrów w czasie lub pod wpływem zmian środowiskowych, a tu mówimy o zależności od napięcia. Natomiast odpowiedź, że rezystancja jest „niezależna” sugeruje, że nie podlega wpływowi żadnego czynnika, co również jest nieprawidłowe – kluczowa jest właśnie zależność od napięcia na diodzie. Tego typu myślenie często wynika z przyzwyczajenia do pracy z rezystorami liniowymi, gdzie prawo Ohma zawsze obowiązuje w najprostszej postaci. W diodach prawo Ohma nie działa w sposób liniowy – tu mamy do czynienia z nieliniową zależnością prądu od napięcia i to jest absolutny fundament w analizie układów z diodami. Zgodnie z dobrymi praktykami projektowymi i przemysłowymi, zawsze trzeba uwzględniać tę zmienność rezystancji, analizując układy zawierające diody. Standardy branżowe, jak choćby normy IEC dotyczące półprzewodników, jasno określają, że diody mają zmienne parametry w zależności od przyłożonego napięcia i temperatury pracy. Dlatego tak ważne jest prawidłowe zrozumienie tej cechy – w praktyce pozwoli to uniknąć wielu błędów przy projektowaniu i diagnozowaniu układów elektronicznych.

Pytanie 38

Podczas badania rozrusznika na stole probierczym stwierdzono silne iskrzenie na styku komutator-szczotki. Aby naprawić rozrusznik, należy

A. przeczyścić zaciski prądowe.

B. założyć kondensator odklócający.

C. wymienić tuleje łożysk.

D. wymienić wirnik.

Dobrze wybrana odpowiedź – silne iskrzenie na styku komutator-szczotki to najczęściej sygnał, że z wirnikiem rozrusznika dzieje się coś niedobrego. Moim zdaniem, to właśnie uszkodzenie uzwojeń lub zwarcie między lamelkami komutatora prowadzi do takiego efektu. W praktyce, jeśli wirnik jest uszkodzony (np. ma zwarcia międzyzwojowe czy przepalone uzwojenia), prąd płynie nierównomiernie, co powoduje mocne iskrzenie podczas pracy. Praca rozrusznika w takim stanie nie tylko obniża jego wydajność, ale też może prowadzić do dalszego uszkodzenia szczotek czy komutatora, a nawet całkowicie unieruchomić pojazd. Z mojego doświadczenia wynika, że próby czyszczenia czy wymiany innych elementów bez wymiany wirnika to tak naprawdę tylko doraźne łatanie problemu. Producenci i dobre praktyki branżowe jasno zalecają – jeśli mamy silne iskrzenie i potwierdzone uszkodzenie wirnika, jedynym właściwym wyjściem będzie jego wymiana. Owszem, czasami można próbować przetoczyć komutator i wymienić szczotki, ale jeśli uszkodzenie jest poważne, naprawa staje się nieopłacalna. Warto też zwrócić uwagę na to, że ignorowanie tego symptomu może doprowadzić do poważnych awarii elektrycznych w pojeździe.

Pytanie 39

Uzwojenie wzbudzenia w alternatorze znajduje się w podzespole oznaczonym cyfrą

A. 8

B. 7

C. 9

D. 5

Często popełnianym błędem jest utożsamianie uzwojenia wzbudzenia z innymi elementami alternatora, które również zawierają uzwojenia lub wyglądają na istotne z punktu widzenia konstrukcji. Przykładowo, oznaczenie 5 to osłona tylna alternatora – pełni ona ważną funkcję ochronną i umożliwia montaż elementów, takich jak mostek prostowniczy czy regulator napięcia, ale nie ma tam uzwojenia wzbudzenia. To trochę mylące, bo z zewnątrz osłona może wydawać się miejscem, gdzie znajdują się ważne podzespoły elektryczne. Z kolei numer 8 wskazuje na stojan z uzwojeniami – i tu wiele osób myli pojęcia, bo stojan rzeczywiście ma uzwojenia, ale to właśnie tutaj indukuje się napięcie wyjściowe alternatora, a nie pole wzbudzenia. Często to uzwojenie jest nazywane „roboczym”, „wyjściowym” albo po prostu „głównym”, natomiast nie odpowiada ono za wytwarzanie pola magnetycznego, tylko za odbiór energii elektrycznej. Wreszcie, cyfra 9 odnosi się do mostka prostowniczego, który zamienia prąd przemienny (AC) na prąd stały (DC), ale nie ma tam żadnych uzwojeń, a już na pewno nie wzbudzenia. Typowym błędem jest myślenie, że skoro mostek prostowniczy jest kluczowy w przetwarzaniu energii, to może zawierać uzwojenia – w rzeczywistości opiera się głównie na diodach prostowniczych. Takie nieporozumienia wynikają najczęściej z braku rozróżnienia funkcji poszczególnych podzespołów oraz mylenia pojęć technicznych. W praktyce branżowej bardzo ważne jest, by znać budowę alternatora od podszewki – dzięki temu łatwiej diagnozować usterki i lepiej rozumieć, dlaczego dany element odpowiada za konkretne zadanie w całym układzie.

Pytanie 40

Lampą stroboskopową ocenia się poprawność działania układu

A. wydechowego.

B. doładowania.

C. zapłonowego.

D. zasilania.

Często spotyka się przekonanie, że lampa stroboskopowa służy do diagnozy innych układów samochodu, takich jak zasilanie, doładowanie czy wydech. Jednak to mylne podejście wynika zwykle z nieprecyzyjnego rozumienia zasady działania tego urządzenia. Lampa stroboskopowa została skonstruowana specjalnie z myślą o optycznej kontroli synchronizacji zapłonu w silnikach spalinowych. Jej błyski pozwalają na obserwację dynamicznych elementów układu zapłonowego podczas pracy silnika, co praktycznie nie znajduje zastosowania w ocenie układów zasilania paliwem – tam raczej wykorzystuje się manometry, analizatory spalin czy komputerową diagnostykę. W układach doładowania, czyli turbosprężarkach czy kompresorach, kluczowe znaczenie mają ciśnienie doładowania, szczelność i stan mechaniczny, a nie moment zapłonu, który stroboskop obrazuje. Układ wydechowy z kolei kontroluje się raczej przez pomiary ciśnienia spalin, analizę dymienia czy obecność nieszczelności – tutaj lampa stroboskopowa nie ma żadnej funkcjonalności. Typowym błędem jest też utożsamianie narzędzi warsztatowych z ich ogólną diagnostyką techniczną bez zrozumienia, do którego układu są przeznaczone. Z mojej perspektywy praktyka pokazuje, że takie drobne nieporozumienia mogą prowadzić do złej diagnozy i niepotrzebnych napraw, dlatego warto znać dokładne przeznaczenie lampy stroboskopowej – to narzędzie do kontroli poprawności działania układu zapłonowego, a nie pozostałych wymienionych systemów.
