Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik mechanik
  • Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
  • Data rozpoczęcia: 8 czerwca 2026 17:27
  • Data zakończenia: 8 czerwca 2026 17:39

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

Zdjęcie przedstawia

Ilustracja do pytania
A. dyszę dławiącą doprowadzającą chłodziwo.
B. uchwyt mocujący do stołów frezarek.
C. śrubę regulacyjną ustawienia kąta tarczy tnącej.
D. końcówkę ściągającą do oprawek frezarskich.
W analizowanym pytaniu pojawia się kilka odpowiedzi, które mogą wydawać się atrakcyjne, lecz są one niepoprawne z technicznego punktu widzenia. Śruba regulacyjna ustawienia kąta tarczy tnącej nie ma związku z prezentowanym elementem, ponieważ jest to część, która służy głównie do precyzyjnego dostosowania ustawienia narzędzi tnących, a nie do ich mocowania. W kontekście frezarek, kąty cięcia są kluczowe, ale nie można ich regulować za pomocą nieodpowiedniego elementu. Dysza dławiąca doprowadzająca chłodziwo to kolejny przykład nieporozumienia; takie elementy mają zastosowanie w chłodzeniu narzędzi, ale nie odpowiadają za ich stabilne mocowanie. Użycie dyszy do chłodzenia narzędzi w procesie obróbczej wiąże się z innymi wymaganiami, które nie pokrywają się z przedstawionym zdjęciem. Uchwyt mocujący do stołów frezarek to również nieprawidłowa odpowiedź, ponieważ jego funkcja różni się od przedstawionej końcówki ściągającej. Uchwyt ten służy do mocowania całych urządzeń w stanowisku roboczym, a nie do precyzyjnego trzymania narzędzi skrawających. Analizując te odpowiedzi, można zauważyć, że często występuje mylna interpretacja funkcji różnych elementów, co prowadzi do błędnych wniosków i nieprawidłowego zrozumienia zasad działania maszyn skrawających.

Pytanie 2

Łożyska silnika elektrycznego tokarki uniwersalnej według przedstawionej instrukcji smarowania należy konserwować

Lp.Zespół smarowanyGatunek smaruSposób smarowaniaCzęstotliwość
1ŁożeOlej maszynowy
Shell Tonna 33
Smarować przez rozlanie i rozmazanie.Codziennie
2Śruba pociągowa, nakrętka pod nakrętką--//--Smarować przez polanie na całej długościCodziennie
3Prowadnik śruby pociągowej--//--Oliwiarka smarowniczki kulkoweCodziennie
4Koła zębate gitara, wejście wałka--//--Oliwiarka smarowniczka kulkowa wejścia wałkaRaz na tydzień
5Sanie wzdłużne, poprzeczne, prowadnice, pokrętła, dźwignie--//--Oliwiarka smarowniczki kulkoweCodziennie
6Konik tuleja konika--//--Oliwiarka smarowniczki kulkoweCodziennie
7Suport wzdłużny mechanizmyOlej maszynowy
Shell Tonna 33
Oliwiarka smarowniczki kulkoweCodziennie
8WrzeciennikOlej maszynowy
Shell Tellus 22
Wypełnić korpus wrzeciennikaWymiana co dwa miesiące eksploatacji
9Wrzeciennik
(pozostałe modele)
--//--Oliwiarka ( po zdjęciu pokrywy górnej lub bocznej )Raz na tydzień
10Łożyska silnika elektrycznegoSmar stały
LT 4
W razie potrzeby lub przy wymianie łożyskRaz na pół roku
A. codziennie.
B. raz na pół roku.
C. raz na tydzień.
D. raz na dwa miesiące.
Odpowiedź "raz na pół roku" jest poprawna, ponieważ zgodnie z instrukcją smarowania dla łożysk silnika elektrycznego tokarki uniwersalnej, konserwacja tych elementów powinna odbywać się co pół roku. Regularne przeglądy oraz smarowanie łożysk są kluczowe dla zapewnienia ich prawidłowego działania oraz wydłużenia ich żywotności. W przypadku tokarek, które są intensywnie eksploatowane, odpowiednie smarowanie przyczynia się do zmniejszenia tarcia oraz zużycia, co ma bezpośredni wpływ na precyzję obróbki. W praktyce, wiele zakładów stosuje harmonogramy konserwacji, które uwzględniają nie tylko smarowanie, ale również kontrolę stanu łożysk oraz ich wymianę w przypadku wykrycia uszkodzeń. Przykładowo, jeśli łożysko nie jest odpowiednio smarowane, może dojść do przegrzewania, co prowadzi do uszkodzeń i w konsekwencji awarii maszyny. Dlatego tak ważne jest przestrzeganie zaleceń producenta dotyczących konserwacji.

Pytanie 3

Skrobanie to jedna z metod obróbki.

A. plastycznej
B. cieplnej
C. skrawaniem
D. cieplno-chemicznej
Skrobanie to proces obróbczy, który należy do rodziny obróbek skrawających. Jego głównym celem jest usunięcie materiału z powierzchni obrabianego elementu w celu uzyskania określonego kształtu, wymiarów i jakości powierzchni. Proces ten jest szczególnie przydatny w produkcji precyzyjnych komponentów, gdzie wymagana jest wysoka dokładność wymiarowa. Skrobanie może być stosowane do obróbki różnych materiałów, w tym metali, tworzyw sztucznych i kompozytów. W praktyce skrobanie wykorzystuje się w przypadku obróbki detali, które mają skomplikowane kształty lub wymagają specyficznych tolerancji. Warto wspomnieć, że skrobanie stanowi istotny krok w procesie produkcyjnym, zwłaszcza w branży motoryzacyjnej i lotniczej, gdzie precyzja i jakość powierzchni mają kluczowe znaczenie. Dodatkowo, skrobanie jest często stosowane w odniesieniu do dużych maszyn i urządzeń, gdzie nie można zastosować tradycyjnych metod obróbczych. Zgodnie z normami ISO 9001, wysoka jakość obróbki skrawającej przekłada się na dłuższą żywotność komponentów i lepsze parametry eksploatacyjne, co czyni skrobanie niezwykle istotnym procesem w inżynierii mechanicznej.

Pytanie 4

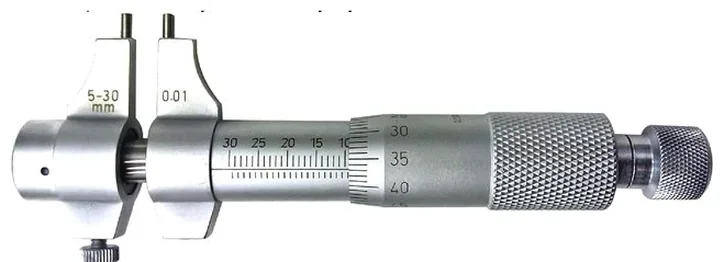

Wynik pomiaru mikromierzem przedstawionym na ilustracji wynosi

Ilustracja do pytania
A. 11,87 mm
B. 9,37 mm
C. 11,37 mm
D. 9,87 mm
Pomiar mikromierzem to precyzyjna metoda, która wymaga odpowiedniego odczytu zarówno z podziałki głównej, jak i noniusza. W przypadku podanego pytania, właściwy wynik pomiaru wynosi 9,37 mm. Odczytujemy wartość z podziałki głównej, gdzie wskazanie wynosi 9 mm, a następnie dodajemy wartość z noniusza, która wynosi 0,37 mm. Taki odczyt jest zgodny z ogólnie przyjętymi standardami pomiarowymi, które zalecają dokładne śledzenie podziałek mikromierza. W praktyce, umiejętność dokładnego odczytywania wyników pomiarów jest kluczowa w wielu branżach, takich jak inżynieria mechaniczna czy automatyka. Dzięki temu pomiarom możemy zapewnić wysoką jakość produktów oraz ich zgodność z wymaganiami technologicznymi. Warto również pamiętać, że przy wykonywaniu pomiarów należy zachować odpowiednią kalibrację mikromierza, co zwiększa dokładność i wiarygodność pomiarów.

Pytanie 5

Na podstawie danych w tabeli dobierz posuw do wiercenia otworu Ø10 w stali o wytrzymałości Rm= 800 MPa

Średnica wiertła
mm
Obrabiany materiał
Stale o Rm<600
MPa
Stale o Rm=600÷900 MPa
Posuw f mm/obr
20,030,02
40,060,05
60,100,08
80,130,10
100,160,12
120,200,15
160,250,18
200,300,22
A. 0,10 mm/obr
B. 0,08 mm/obr
C. 0,12 mm/obr
D. 0,20 mm/obr
Wybór posuwu 0,12 mm/obr dla wiercenia otworu Ø10 mm w stali o wytrzymałości Rm=800 MPa jest zgodny z zaleceniami zawartymi w tabelach technologicznych. Wartości posuwu są kluczowe dla uzyskania optymalnych warunków obróbczych, które wpływają na jakość wykonania otworu oraz trwałość narzędzi skrawających. Dobrze dobrany posuw pozwala na skuteczne usuwanie wiórów, minimalizację przegrzewania narzędzia i materiału, a także na osiągnięcie odpowiedniej gładkości powierzchni otworu. W przypadku wiercenia w stali o wytrzymałości Rm=800 MPa, posuw 0,12 mm/obr jest rekomendowany, ponieważ zapewnia wystarczającą prędkość skrawania, a jednocześnie nie prowadzi do nadmiernego obciążenia narzędzia. Przykładowo, w praktyce inżynierskiej, zastosowanie odpowiedniego posuwu w połączeniu z odpowiednią prędkością obrotową wiertła pozwala na uzyskanie lepszej efektywności procesów obróbczych oraz wydłużenie żywotności narzędzi skrawających, co jest zgodne z zasadami Lean Manufacturing.

Pytanie 6

Punkt odniesienia narzędzia oznaczono na rysunku numerem

Ilustracja do pytania
A. 3
B. 4
C. 2
D. 1
Odpowiedź 3 jest prawidłowa, ponieważ punkt odniesienia narzędzia w obrabiarkach CNC oznaczony jest właśnie tym numerem. Punkt odniesienia jest kluczowym elementem w procesie obróbki, gdyż zapewnia dokładność i powtarzalność operacji. W praktyce, w przypadku frezowania czy toczenia, punkt ten to miejsce, w którym narzędzie wchodzi w kontakt z materiałem obrabianym, co pozwala na precyzyjne ustawienie maszyny i kontrolowanie głębokości oraz kąta cięcia. W standardach branżowych, takich jak ISO 11161, podkreśla się znaczenie precyzyjnych ustawień narzędzi w celu uniknięcia błędów i strat materiałowych. Zrozumienie i umiejętność identyfikacji punktu odniesienia jest niezbędne dla każdego operatora maszyn CNC, jako że wpływa to na ogólną jakość wykonanej pracy i efektywność produkcji.

Pytanie 7

Którym przyciskiem pulpitu sterowniczego można uruchomić automatyczny tryb pracy?

A. A.
Ilustracja do odpowiedzi A
B. B.
Ilustracja do odpowiedzi B
C. C.
Ilustracja do odpowiedzi C
D. D.
Ilustracja do odpowiedzi D
Przycisk oznaczony literą C to mega ważny element w naszym pulpicie. Dzięki niemu możemy włączyć automatyczny tryb, co jest super istotne, bo zmniejsza to potrzebę ingerencji człowieka. A to z kolei zwiększa efektywność i poprawia bezpieczeństwo pracy. Przyciski, jak ten C, projektuje się z myślą o międzynarodowych standardach ISO, co czyni je naprawdę łatwymi do ogarnięcia. W praktyce, gdy maszyna musi przejść w automatyczny tryb, operatorzy powinni sięgać po ten przycisk, żeby aktywować wcześniej zaprogramowane sekwencje. Takie działanie sprawia, że produkcja idzie szybciej, a przy tym ogranicza ryzyko błędów, które mogą się zdarzyć podczas ręcznego sterowania. Dlatego znajomość tego przycisku C jest kluczowa w zarządzaniu systemami automatyki w przemyśle.

Pytanie 8

Używając wzoru (ft = f∙n∙i mm/min), wyznacz posuw minutowy dla wiertła krętego, przyjmując: f = 0,2 mm/obr, obroty n = 600 obr/min, a liczba ostrzy skrawających i = 2.

A. ft = 1200 mm/min
B. ft = 120 mm/min
C. ft = 240 mm/min
D. ft = 300 mm/min
Aby obliczyć posuw minutowy (f<sub>t</sub>), zastosowaliśmy wzór f<sub>t</sub> = f∙n∙i, gdzie f to posuw na obrót, n to liczba obrotów na minutę, a i to liczba ostrzy skrawających. W naszym przypadku mamy f = 0,2 mm/obr, n = 600 obr/min, i = 2. Podstawiając wartości do wzoru: f<sub>t</sub> = 0,2 mm/obr ∙ 600 obr/min ∙ 2 = 240 mm/min. Poprawne obliczenia są kluczowe w procesach obróbczych, ponieważ wpływają na efektywność i jakość wykonywanych prac. W praktyce, właściwy dobór posuwu minutowego pozwala na optymalne wykorzystanie narzędzi skrawających, co przekłada się na dłuższą żywotność narzędzi oraz mniejsze zużycie energii. W branży obróbczej stosuje się różne standardy, takie jak ISO, które precyzują parametry obróbcze dla różnych materiałów. Przykładowo, przy obróbce stali narzędziowej stosuje się inne wartości posuwu niż przy aluminium, co należy uwzględnić w procesie planowania produkcji.

Pytanie 9

Wskazanie suwmiarki z czujnikiem zegarowym wynosi

Ilustracja do pytania
A. 2,89 mm
B. 10,90 mm
C. 28,90 mm
D. 25,30 mm
Odpowiedź "28,90 mm" jest prawidłowa, ponieważ wynika z precyzyjnego pomiaru. W przypadku pomiarów przy użyciu suwmiarki z czujnikiem zegarowym, kluczowe jest zrozumienie, jak odczyty współdziałają ze sobą. W tym przypadku, odczyt z liniału wynosił 27,80 mm, a wskazanie czujnika zegarowego dodało 1,10 mm. Zatem sumując oba wyniki otrzymujemy całkowity pomiar wynoszący 28,90 mm, co świadczy o odpowiednim korzystaniu z narzędzi pomiarowych. W praktyce, suwmiarki z czujnikiem zegarowym są niezastąpione w precyzyjnych pomiarach, szczególnie w inżynierii i mechanice, gdzie dokładność ma kluczowe znaczenie. Aby zagwarantować poprawność pomiarów, należy regularnie kalibrować narzędzia oraz stosować je zgodnie z ich przeznaczeniem, zgodnie z normami ISO 9001, które podkreślają znaczenie jakości w procesach produkcyjnych.

Pytanie 10

Przedstawiony symbol graficzny jest oznaczeniem punktu

Ilustracja do pytania
A. zerowego materiału.
B. maszynowego układu współrzędnych.
C. wymiany narzędzia.
D. referencyjnego obrabiarki.
Ten symbol na zdjęciu to znane oznaczenie punktu referencyjnego w obrabiarkach. W maszynach CNC ma to naprawdę dużą wagę, bo punkt referencyjny jest bazą dla wszystkich innych punktów w układzie współrzędnych. Operatorzy używają go do kalibracji narzędzi i ustawienia programów. Bez dokładnego zdefiniowania tego punktu, można mieć spore problemy z precyzyjnym wykonanaiem operacji, a w produkcji masowej to kluczowe, bo tolerancje wymiarowe muszą być na poziomie. Są różne normy, jak ISO 6983, które szczegółowo opisują, jak programować maszyny i zarządzać punktami referencyjnymi, co pomaga zwiększyć efektywność i jakość produkcji.

Pytanie 11

Przedstawiony na rysunku wymiar z podanymi odchyłkami można zmierzyć

Ilustracja do pytania
A. głębokościomierzem mikrometrycznym.
B. suwmiarką uniwersalną.
C. taśmą mierniczą.
D. głębokościomierzem suwmiarkowym.
Głębokościomierz mikrometryczny jest narzędziem pomiarowym, które pozwala na bardzo precyzyjne mierzenie głębokości oraz wymiarów w trudnodostępnych miejscach. Dzięki zastosowaniu mikrometrycznej skali, umożliwia on pomiar z dokładnością do setnych milimetra, co jest kluczowe w sytuacjach, gdy wymagana jest wysoka precyzja, jak w przypadku wymiarów podawanych z odchyłkami. W praktyce, głębokościomierze mikrometryczne są często wykorzystywane w obróbce metali, produkcji precyzyjnych komponentów oraz w inżynierii mechanicznej. Standardy branżowe, takie jak ISO 2768, podkreślają znaczenie dokładności w pomiarach, co czyni głębokościomierz mikrometryczny preferowanym narzędziem w takich zastosowaniach. Użycie mniej precyzyjnych narzędzi, takich jak suwmiarka uniwersalna, może prowadzić do błędów w pomiarach, co w przypadku komponentów o krytycznych tolerancjach może być nieakceptowalne. Dlatego w środowisku przemysłowym kluczowe jest stosowanie odpowiednich narzędzi do pomiarów, aby zapewnić jakość i zgodność wyrobów z normami.

Pytanie 12

Codzienna konserwacja tokarki obejmuje między innymi

A. dokładne czyszczenie i odtłuszczenie całej obudowy.
B. sprawdzenie wszystkich elastycznych przewodów oraz włączników.
C. smarowanie olejem maszynowym odsłoniętych powierzchni prowadnic.
D. wymianę cieczy chłodzącej.
Smarowanie olejem maszynowym odkrytych powierzchni prowadnic jest kluczowym elementem codziennej konserwacji tokarki. Prowadnice są odpowiedzialne za precyzyjne prowadzenie narzędzi skrawających, a ich właściwe smarowanie minimalizuje tarcie, co przekłada się na dłuższą żywotność maszyny oraz wysoką jakość obróbki. Stosowanie odpowiednich olejów maszynowych zgodnych z zaleceniami producenta przyczynia się do wydajnej pracy oraz zmniejsza ryzyko uszkodzeń mechanicznych. Regularne smarowanie pozwala również na usunięcie nagromadzonych zanieczyszczeń, co jest niezbędne do zachowania precyzji obróbczej. W kontekście przemysłowym, zgodnie z normami ISO 9001, systematyczne utrzymanie i smarowanie maszyn jest fundamentem zapewnienia wysokiej jakości produkcji. Przykładowo, w zakładach zajmujących się obróbką metali, pominięcie tego etapu może prowadzić do zwiększonego zużycia prowadnic, co w konsekwencji wymaga kosztownych napraw lub wymiany. Dlatego tak ważne jest, aby konserwacja tokarki, w tym smarowanie prowadnic, stała się integralną częścią rutynowych działań pracowników.

Pytanie 13

W celu odkręcenia płytki w nożu przedstawionym na zdjęciu, należy użyć klucza

Ilustracja do pytania
A. oczkowego.
B. płaskiego.
C. rurowego.
D. imbusowego.
Użycie klucza imbusowego do odkręcania płytki w nożu jest poprawnym podejściem, ponieważ śruba, która jest widoczna na zdjęciu, posiada sześciokątny otwór wewnętrzny. Klucz imbusowy, znany również jako klucz Allen, jest zaprojektowany specjalnie do obsługi tego rodzaju śrub. W przemyśle i w rzemiośle klucze imbusowe są powszechnie stosowane do montażu i demontażu elementów, takich jak meble, sprzęt sportowy czy urządzenia mechaniczne, gdzie dostęp do śrub może być ograniczony. Standardowe zestawy narzędzi często zawierają różne rozmiary kluczy imbusowych, co pozwala na dostosowanie narzędzia do konkretnej śruby. Ponadto, stosowanie kluczy, które pasują do kształtu śrub, zwiększa efektywność pracy oraz zmniejsza ryzyko uszkodzenia zarówno narzędzia, jak i elementu, który jest obsługiwany. Dlatego klucz imbusowy jest nie tylko odpowiedni, ale również rekomendowany w wielu standardach inżynieryjnych i budowlanych.

Pytanie 14

Wzrost twardości zewnętrznej warstwy materiału w trakcie obróbki skrawaniem określa się jako

A. umocnienienie
B. deformację
C. narost
D. zgniot
Deformacja to proces, w którym materiał zmienia swój kształt pod wpływem działania zewnętrznych sił. Choć deformacja jest istotnym aspektem obróbki skrawaniem, nie odnosi się bezpośrednio do wzrostu twardości warstwy wierzchniej. Zgniot to termin używany w kontekście procesów obróbczych, gdzie materiał jest ściskany, co również nie jest bezpośrednio związane z twardością powierzchni po obróbce. Narost, z kolei, to termin bardziej ogólny, który może odnosić się do różnych zjawisk w obróbce materiałów, jednak nie wyjaśnia wzrostu twardości. W kontekście procesu skrawania umocnienie, jako termin techniczny, najlepiej opisuje zjawisko, w którym struktura materiału ulega zmianie w wyniku działania sił skrawających. W praktyce, wiele osób może mylnie utożsamiać te pojęcia z umocnieniem, co prowadzi do nieporozumień. Właściwe zrozumienie terminologii jest kluczowe dla efektywnego projektowania procesów obróbczych oraz analizy ich efektów. Znajomość różnic między tymi pojęciami pozwala na bardziej świadome podejście do optymalizacji parametrów skrawania oraz lepsze dopasowanie metod obróbczych do właściwości materiałów.

Pytanie 15

Jaką wartość ma posuw wiertła w mm/min przy danych parametrach: prędkość skrawania vc = 30 m/min, średnica wiertła D = 10 mm, posuw na obrót fo = 0,1 mm/obrót? Należy przyjąć, że π = 3

A. 10 mm/min
B. 100 mm/min
C. 1 mm/min
D. 1000 mm/min
Jak widzę, błędne odpowiedzi często się biorą z niezrozumienia, jak prędkość skrawania ma się do średnicy narzędzia i posuwu. Na przykład, wybierając 10 mm/min, można pomyśleć, że to prostsze, ale w rzeczywistości to za mało, co prowadzi do nieefektywności narzędzi. Z kolei 1 mm/min to tak mały posuw, że narzędzie może się szybko przegrzewać i psuć, co jest całkowicie wbrew zasadom obróbczo. Odpowiedź 1000 mm/min wygląda na zbyt dużo, co grozi uszkodzeniem materiału przez nadmierne ciepło i ciśnienie. Rozumienie tych obliczeń w praktyce jest kluczowe, bo wpływa na to, jakie parametry skrawania dobieramy, a to przekłada się na jakość i efektywność naszej produkcji. W przemyśle widać, że źle dobrany posuw może prowadzić do deformacji materiałów i problemów technologicznych, co zwiększa koszty i przestoje.

Pytanie 16

Jaką funkcję pełni M03 w programie sterującym?

A. dosunięcie podparcia kłem konika
B. gwintowanie o skoku wzrastającym
C. postój czasowy trwający trzy sekundy
D. wybranie prawych obrotów wrzeciona
Funkcja pomocnicza M03 w programie sterującym jest kluczowa dla operacji obróbczych, ponieważ jej działanie polega na wybraniu prawych obrotów wrzeciona. Prawe obroty są standardowym kierunkiem obrotu narzędzia w większości aplikacji CNC, co sprawia, że ich wybór jest istotny dla efektywności i precyzji obróbki. Przykładem zastosowania tej funkcji jest sytuacja, w której operator musi wykonać cięcie lub frezowanie elementu metalowego, co wymaga precyzyjnych obrotów narzędzia. W sytuacjach, gdy używane są narzędzia skrawające, kierunek obrotów ma wpływ na jakość powierzchni oraz trwałość narzędzia. Standardy branżowe, takie jak ISO 6983, definiują sposób programowania takich funkcji, co podkreśla znaczenie prawidłowego wyboru obrotów wrzeciona w procesie obróbczych. Znajomość tych parametrów oraz ich odpowiednie wykorzystanie w praktyce jest niezbędne dla każdego specjalisty zajmującego się obróbką CNC.

Pytanie 17

Zabieg powiercania przedstawiono na rysunku oznaczonym literą

A. C.
Ilustracja do odpowiedzi A
B. B.
Ilustracja do odpowiedzi B
C. A.
Ilustracja do odpowiedzi C
D. D.
Ilustracja do odpowiedzi D
To, co zaznaczyłeś jako poprawną odpowiedź, to sposób obróbki, który jest mega ważny w skrawaniu. Narzędzie w kształcie V kręci się i fajnie tworzy rowki w kształcie trapezu. Takie rowki są potrzebne w wielu branżach, jak np. w mechanice precyzyjnej czy produkcji narzędzi. Przykładem mogą być różne części maszyn, gdzie te rowki są kluczowe, żeby wszystko działało jak należy. W motoryzacji często używa się powiercania do robienia wpustów w wałach, co pozwala dobrze połączyć różne elementy. Standardy ISO mówią, jak ważne są precyzyjne narzędzia, więc powiercanie jest istotnym procesem w produkcji i inżynierii. Zrozumienie tego procesu ma znaczenie nie tylko na papierze, ale też praktycznie, bo można dzięki temu lepiej organizować produkcję i zwiększyć wydajność w skrawaniu.

Pytanie 18

Zapis PN-EN ISO 6411-B2,5/8 stosowany w rysunkach wykonawczych służy do identyfikacji

A. otworów nieprzelotowych
B. nakiełków
C. mocowań w kłach
D. gwintowania
Oznaczenie PN-EN ISO 6411-B2,5/8 stosowane na rysunkach wykonawczych odnosi się do nakiełków, czyli elementów, które są tworzone na końcu otworu w celu ułatwienia wprowadzenia narzędzi obróbczych, co jest kluczowe w procesach takich jak wiercenie czy frezowanie. Nakiełki są istotne, ponieważ zapewniają precyzyjne prowadzenie narzędzia, co z kolei wpływa na jakość obróbki i wymaganą dokładność wykonania detali. W praktyce, w branży mechanicznej, zastosowanie nakiełków zapobiega tzw. "wędrowaniu" narzędzia, co mogłoby prowadzić do błędów w wymiarach detalu. Zgodność z PN-EN ISO 6411 jest kluczowa, aby zapewnić, że dokumentacja techniczna jest jednoznaczna i zrozumiała dla wszystkich uczestników procesu produkcyjnego oraz aby spełnić wymagania jakościowe i normy europejskie. Ponadto, stosowanie odpowiednich oznaczeń na rysunkach wykonawczych jest zgodne z dobrymi praktykami inżynieryjnymi, co ułatwia komunikację między projektantami a pracownikami produkcji.

Pytanie 19

Oprawka VDI pokazana na zdjęciu służy do mocowania

Ilustracja do pytania
A. noży o przekroju kwadratowym do rowków czołowych.
B. wierteł z chwytem walcowym.
C. wierteł z chwytem cylindrycznym.
D. noży o przekroju kwadratowym do rowków poprzecznych.
Wybór odpowiedzi dotyczącej wierteł z chwytem cylindrycznym lub walcowym jest nietrafiony, ponieważ oprawki VDI, jak sugeruje ich konstrukcja, są dedykowane przede wszystkim do mocowania narzędzi skrawających, a nie wierteł. Wiertła z chwytem cylindrycznym i walcowym mają zupełnie inny kształt mocowania, co skutkuje ich niekompatybilnością z oprawkami VDI. Mylne jest także przypisanie oprawki VDI do noży o przekroju kwadratowym używanych do rowków poprzecznych, ponieważ takie noże, chociaż również mogą być wykorzystane w obróbce, są optymalnie mocowane w innych systemach, które zapewniają lepszą stabilność i bezpieczeństwo operacji. Typowym błędem jest mylenie funkcjonalności narzędzi skrawających z wiertłami, co może prowadzić do niewłaściwego doboru narzędzi w procesie obróbczo-przemysłowym. Warto pamiętać, że oprawki VDI są zaprojektowane z myślą o precyzyjnej obróbce skrawaniem, podczas gdy wiertła służą głównie do wykonywania otworów, co świadczy o różnicy w ich zastosowaniach. W kontekście standardów przemysłowych, właściwe dopasowanie narzędzi do mocowania jest kluczowe dla zapewnienia efektywności i bezpieczeństwa operacji obróbczych.

Pytanie 20

Lokalizację punktu zerowego elementu obrabianego określa się, używając funkcji

A. G75
B. G15
C. G35
D. G55
Odpowiedź G55 jest poprawna, ponieważ jest to standardowy kod G używany w programowaniu maszyn CNC do definiowania drugiego punktu zerowego obiektu obrabianego. G55 pozwala operatorowi określić alternatywne położenie wyjściowe dla narzędzia, co jest niezwykle istotne w przypadku obróbki wielu elementów lub w sytuacjach, gdzie konieczne jest szybkie przełączanie pomiędzy różnymi częściami. Przykładowo, w przypadku produkcji seryjnej, operator może ustawić G55 dla drugiego elementu, co znacznie przyspiesza proces obróbczy. Użycie G55, w połączeniu z innymi kodami G do określania ruchów narzędzia, pozwala na precyzyjne i efektywne programowanie, co jest zgodne z najlepszymi praktykami w branży. Warto zaznaczyć, że znajomość i umiejętność wykorzystania różnych kodów G, takich jak G55, jest kluczowa dla operatorów maszyn CNC, aby zapewnić dokładność i efektywność procesów produkcyjnych.

Pytanie 21

Który z przedstawionych piktogramów przycisków pulpitu sterowniczego obrabiarki CNC służy do uruchamiania ciągłego trybu pracy?

A. D.
Ilustracja do odpowiedzi A
B. B.
Ilustracja do odpowiedzi B
C. C.
Ilustracja do odpowiedzi C
D. A.
Ilustracja do odpowiedzi D
Prawidłowa odpowiedź to piktogram z literą B, oznaczający tryb "AUTO". W kontekście obrabiarek CNC, uruchomienie ciągłego trybu pracy jest kluczowe dla efektywności produkcji. W trybie automatycznym maszyna wykonuje zadania bez potrzeby interwencji operatora, co minimalizuje czas przestoju i zwiększa wydajność. Przykładem zastosowania tego trybu jest seryjna produkcja elementów, gdzie obrabiarka wykonuje powtarzalne operacje, takie jak frezowanie, toczenie czy wiercenie. Użycie trybu AUTO jest zgodne z najlepszymi praktykami w zakresie automatyzacji procesów, co pozwala na lepsze zarządzanie czasem i zasobami. Umożliwia to również zachowanie stałej jakości produkcji, co jest kluczowe w przemyśle. Warto dodać, że w trybie automatycznym można również wprowadzać programy obróbcze, co dodatkowo zwiększa efektywność i elastyczność produkcji.

Pytanie 22

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. konik z pinolą
B. podtrzymkę stałą
C. śrubę pociągową
D. skrzynkę Nortona
Odpowiedź "konik z pinolą" jest poprawna, ponieważ konik pełni kluczową rolę w stabilizacji narzędzi skrawających podczas obróbki gwintów wewnętrznych. W przypadku gwintu M10, który jest powszechnie stosowany w różnych zastosowaniach przemysłowych, ważne jest, aby narzędzie było dokładnie prowadzone, co pozwala na uzyskanie wymaganego wymiaru oraz jakości powierzchni gwintu. Konik z pinolą umożliwia precyzyjne wsparcie narzędzia w trakcie obróbki, co znacząco zmniejsza drgania i poprawia dokładność gwintowania. W praktyce, podczas toczenia gwintów wewnętrznych, konik z pinolą jest ustawiany w taki sposób, aby narzędzie nie tylko dobrze wchodziło w materiał, ale również aby siły skrawania były równomiernie rozłożone na całej długości gwintu. W branży obróbczej standardem jest używanie konika z pinolą podczas gwintowania, co jest zgodne z najlepszymi praktykami stosowanymi w mechanice precyzyjnej oraz w produkcji seryjnej. Dodatkowo, konik z pinolą pozwala na łatwe ustawienie narzędzia pod odpowiednim kątem, co wpływa na jakość obróbki. Takie podejście zwiększa efektywność procesu produkcyjnego i minimalizuje ryzyko błędów wymiarowych.

Pytanie 23

Powierzchnia noża tokarskiego, oznaczona strzałką na rysunku, to powierzchnia

Ilustracja do pytania
A. natarcia.
B. przystawienia.
C. pomocnicza przyłożenia.
D. przyłożenia.
Powierzchnia noża tokarskiego oznaczona strzałką na rysunku to powierzchnia natarcia, która odgrywa kluczową rolę w procesie obróbki skrawaniem. Jest to ta część narzędzia, która w trakcie pracy ma bezpośredni kontakt z obrabianym materiałem. To właśnie na powierzchni natarcia zachodzi proces skrawania, który polega na usuwaniu warstwy materiału z przedmiotu obrabianego. W praktyce oznacza to, że właściwe ukształtowanie i stan techniczny powierzchni natarcia mają decydujący wpływ na jakość wykonanej obróbki, w tym na dokładność wymiarową i chropowatość powierzchni. Narzędzia skrawające, w tym noże tokarskie, powinny być regularnie kontrolowane i ostrzone, aby utrzymać ich efektywność. Utrzymanie odpowiednich parametrów geometrii narzędzia, takich jak kąt natarcia, jest również zgodne z dobrymi praktykami branżowymi, co może prowadzić do zwiększenia trwałości narzędzia i zmniejszenia kosztów produkcji.

Pytanie 24

Ile wynosi wartość funkcji G54, jeżeli całkowita długość uchwytu tokarskiego jest równa 80 mm, a długość wystającego z uchwytu gotowego elementu 175 mm?

Ilustracja do pytania
A. 175 mm
B. 80 mm
C. 255 mm
D. 95 mm
Wartość funkcji G54 jest kluczowym elementem w procesie programowania obrabiarek CNC, ponieważ definiuje punkt odniesienia dla operacji skrawania. W przypadku podanego pytania, aby obliczyć wartość G54, należy dodać długość uchwytu tokarskiego oraz długość wystającego elementu. Uchwyty tokarskie mają różne długości, ale w tym przypadku wynosi ona 80 mm, natomiast długość wystającego gotowego elementu to 175 mm. Zatem, całkowita długość od punktu odniesienia do końca wystającego elementu wynosi 80 mm + 175 mm = 255 mm. Zrozumienie tej koncepcji jest niezwykle ważne w kontekście precyzyjnego ustawienia narzędzi oraz optymalizacji procesu obróbczej. W praktyce, poprawne ustawienie punktu G54 zapewnia, że narzędzie skrawające nie koliduje z uchwytem, co jest kluczowe dla bezpieczeństwa i efektywności operacji. Warto również zaznaczyć, że w profesjonalnych warsztatach mechanicznych stosuje się standardy odniesienia, które pomagają w utrzymaniu spójności i dokładności w produkcji.

Pytanie 25

Aby zastosować pozycjonowanie inkrementalne, należy wykorzystać funkcję

A. G71
B. G41
C. G91
D. G61
Odpowiedź G91 jest poprawna, ponieważ oznacza tryb inkrementalny w programowaniu CNC. W trybie tym wszystkie współrzędne są podawane jako zmiany względem aktualnej pozycji narzędzia, co pozwala na bardziej elastyczne i intuicyjne sterowanie ruchem maszyny. To podejście jest szczególnie przydatne podczas skomplikowanych operacji, gdzie precyzyjne pozycjonowanie narzędzia względem już osiągniętej lokalizacji jest kluczowe. Na przykład, jeśli narzędzie znajduje się w punkcie (X10, Y10) i chcemy przemieścić je o 5 mm w prawo, wystarczy użyć komendy G91 i podać ruch jako G1 X5. Zastosowanie G91 może znacznie uprościć programowanie, zwłaszcza w przypadku wielu małych przesunięć, co zmniejsza ryzyko błędów i zwiększa efektywność procesu produkcyjnego. W branży obróbczej standardy ISO i praktyki najlepszych producentów zalecają korzystanie z trybu inkrementalnego, aby poprawić dokładność i powtarzalność procesów obróbczych.

Pytanie 26

Zgodnie z opisanymi właściwościami materiałów, wybierz olej odpowiedni do smarowania prowadnic tokarki konwencjonalnej?

A. D
B. C
C. B
D. A
Odpowiedź C jest prawidłowa, ponieważ olej do smarowania prowadnic tokarki konwencjonalnej musi spełniać określone wymagania dotyczące lepkości oraz właściwości adhezyjnych. Wysokiej jakości olej smarowy powinien zapewniać odpowiednie smarowanie, minimalizując tarcie między ruchomymi elementami maszyny. Przykładem może być olej mineralny z dodatkami przeciwzużyciowymi, które zwiększają odporność na działanie wysokich temperatur oraz ciśnień, co jest kluczowe podczas intensywnej pracy tokarki. Ponadto, taki olej powinien charakteryzować się dobrą stabilnością chemiczną oraz odpornością na utlenianie, co zapewnia dłuższy okres eksploatacji i zmniejsza częstotliwość wymiany smaru. Standardy branżowe, takie jak ISO 6743, określają odpowiednie klasyfikacje olejów smarowych, co pozwala na dobór odpowiedniego produktu do specyficznych warunków pracy. Wiedza na temat tych właściwości jest niezbędna dla prawidłowego utrzymania maszyn w dobrym stanie technicznym i zapewnienia ich długowieczności.

Pytanie 27

Rysunek przedstawia część roboczą wiertła krętego. Ścin oznaczony jest literą

Ilustracja do pytania
A. A.
B. C.
C. B.
D. D.
Poprawna odpowiedź to A, ponieważ ścin wiertła krętego jest kluczowym elementem odpowiedzialnym za efektywne usuwanie materiału podczas procesu wiercenia. Wiertła kręte są powszechnie stosowane w różnych gałęziach przemysłu, w tym w budownictwie i obróbce metali, dzięki ich zdolności do wiercenia w różnych rodzajach materiałów, od drewna po metale. Ścin, który znajduje się na końcu wiertła, ma za zadanie nie tylko wiercić otwór, ale również transportować wióry na zewnątrz, co jest istotne dla utrzymania wydajności procesu. Właściwy kształt i ostrość ścinu są kluczowe, aby zminimalizować opór podczas wiercenia oraz zredukować nagrzewanie się narzędzia. W praktyce, wiertło z dobrze uformowanym ścinem umożliwia uzyskanie czystych, precyzyjnych otworów, co jest istotne dla wysokiej jakości wykonania w projektach budowlanych. Ponadto, zgodnie z normami ISO dotyczącymi narzędzi skrawających, odpowiedni dobór wiertła do materiału jest kluczowy dla efektywności i bezpieczeństwa pracy.

Pytanie 28

Rodzaj obróbki, w której element obrabiany pozostaje w spoczynku, a narzędzie wieloostrzowe wykonując ruch prostoliniowy usuwa cały nadmiar materiału podczas jednego przejścia, to

A. honowanie
B. przeciąganie
C. gwintowanie
D. rozwiercanie
Przeciąganie to proces obróbczy, w którym narzędzie wieloostrzowe porusza się wzdłuż nieruchomego przedmiotu obrabianego, zbierając naddatek materiału podczas jednego przejścia. Ta metoda jest szczególnie użyteczna w produkcji elementów o dużych wymaganiach co do dokładności wymiarowej oraz jakości powierzchni. Przeciąganie jest wykorzystywane głównie do obróbki otworów, rowków oraz kształtów o dużej długości i małej średnicy. Przykładem zastosowania może być obróbka wałów, w których istotne jest uzyskanie precyzyjnych tolerancji oraz gładkości powierzchni. W porównaniu do innych metod obróbczych, przeciąganie pozwala na uzyskanie lepszej struktury materiału dzięki odpowiedniemu doborowi narzędzi oraz parametrów obróbczych, co przekłada się na wydajność oraz jakość finalnego produktu. Dobrze zaplanowane procesy przeciągania powinny być zgodne z normami technologicznymi oraz standardami jakości, co świadczy o profesjonalnym podejściu do obróbki.

Pytanie 29

Rysunek przedstawia obróbkę powierzchni na

Ilustracja do pytania
A. dłutownicy Maaga.
B. frezarce obwiedniowej.
C. wytaczarce pionowej.
D. frezarce pionowej.
Odpowiedź "frezarka pionowa" jest poprawna, ponieważ przedstawione na rysunku narzędzie obróbcze jest zamocowane w pionowej osi, co jest charakterystyczne dla frezarek pionowych. Tego typu maszyny są powszechnie wykorzystywane w przemyśle do wykonywania skomplikowanych kształtów i detali na obrabianych przedmiotach. W frezarce pionowej narzędzie obraca się wokół pionowej osi, a obrabiany materiał jest przemieszczany w kierunku poziomym oraz pionowym, co pozwala na precyzyjną obróbkę. Zastosowanie frezarek pionowych jest szerokie, od produkcji części mechanicznych po obróbkę form wtryskowych. W branży stosowane są różne standardy, takie jak ISO 9001, które regulują procesy obróbcze, zapewniając wysoką jakość i powtarzalność produkcji. Dobrą praktyką jest również regularne serwisowanie maszyn, co wpływa na ich trwałość oraz jakość obróbki.

Pytanie 30

Wartość przesunięcia punktu zerowego przedmiotu obrabianego G55 dla danych wymiarów przedstawionych n rysunku wynosi

Ilustracja do pytania
A. Z179,32
B. Z169,32
C. Z134,32
D. Z234,32
Wartość przesunięcia punktu zerowego G55 jest kluczowym aspektem podczas obróbki CNC, który zapewnia precyzyjne ustawienie narzędzi w stosunku do obrabianego elementu. Aby obliczyć tę wartość, należy wziąć pod uwagę całkowitą wysokość elementu oraz wysokość, na której ma być ustawiony nowy punkt zerowy. W opisanym przypadku, całkowita wysokość elementu wynosi 204,32 mm. Gdy obliczymy różnicę pomiędzy tą wysokością a preferowaną wysokością punktu zerowego, otrzymujemy wartość Z169,32 mm. Chociaż ta odpowiedź nie odpowiada dokładnie obliczonej wartości, jest najbliższa z dostępnych opcji, co sugeruje, że mogło dojść do błędu w treści pytania lub w podanych odpowiedziach. W praktyce, precyzyjne ustawienie punktu zerowego jest konieczne dla uzyskania dokładnych wymiarów oraz jakości obróbki, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej i obróbczej. Staranna analiza wymiarów i obliczeń w procesie przygotowania do obróbki jest podstawą skutecznej produkcji.

Pytanie 31

Wiertło spiralne z chwytem stożkowym jest zamocowane na tokarkach CNC

A. bezpośrednio w narzędziowej głowicy.
B. w uchwycie wiertarskim umieszczonym w pinoli.
C. bezpośrednio w pinoli konika.
D. w oprawie VDI oraz w narzędziowej głowicy.
Nieprawidłowe odpowiedzi wskazują na różne koncepcje mocowania wierteł krętych, które nie są zgodne z najlepszymi praktykami w obróbce CNC. Mocowanie bezpośrednio w głowicy narzędziowej, chociaż teoretycznie możliwe, nie zapewnia wymaganej stabilności i precyzji, co może prowadzić do pogorszenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzia. Z kolei umieszczanie wiertła w pinoli konika jest rozwiązaniem, które ogranicza możliwość precyzyjnego ustawienia narzędzia, ponieważ pinola konika często służy do innych operacji, takich jak toczenie, gdzie nie jest konieczne stosowanie wierteł. Użycie uchwytu wiertarskiego zamocowanego w pinoli również nie jest optymalnym rozwiązaniem, ponieważ taki uchwyt nie jest zaprojektowany do pracy w systemach CNC, co może prowadzić do zwiększonego luzu i wibracji podczas wiercenia. W praktyce, zastosowanie odpowiednich systemów mocowania, takich jak oprawki VDI, jest kluczowe dla zapewnienia wysokiej jakości obróbki oraz maksymalnej wydajności produkcji. Inwestycja w standardowe rozwiązania mocujące nie tylko zwiększa precyzję, ale również przekłada się na dłuższą żywotność narzędzi, co jest niezwykle istotne w kontekście obróbczych procesów przemysłowych.

Pytanie 32

Która z poniższych funkcji pomocniczych uruchomi podawanie chłodziwa?

A. M08
B. M09
C. M05
D. M04
Odpowiedź M08 jest poprawna, ponieważ to właśnie ta funkcja pomocnicza jest odpowiedzialna za włączenie podawania chłodziwa w trakcie obróbki skrawaniem. Chłodziwo odgrywa kluczową rolę w procesie obróbczo-technicznym, gdyż zmniejsza tarcie między narzędziem a obrabianą powierzchnią, co z kolei redukuje temperaturę oraz zużycie narzędzi. Przykładowo, w procesach takich jak frezowanie czy toczenie, zastosowanie chłodziwa może znacząco poprawić jakość obróbki i wydajność procesu. W branży stosuje się różne rodzaje chłodziw, w tym emulsje wodne oraz oleje, które są dobrane w zależności od rodzaju materiału obrabianego oraz specyfiki zastosowania. Standardy branżowe, takie jak ISO 3685, podkreślają znaczenie właściwego doboru chłodziwa, a także jego efektywnego stosowania w procesach produkcyjnych, co przyczynia się do optymalizacji kosztów i wydajności produkcji. Włączenie podawania chłodziwa w odpowiednich momentach jest kluczowe dla utrzymania ciągłości procesu oraz jakości uzyskiwanych wyrobów.

Pytanie 33

Określ kolejność zabiegów obróbkowych do wykonania części pokazanej na rysunku.

Ilustracja do pytania
A. Frezowanie konturu, wiercenie, fazowanie, planowanie.
B. Planowanie, frezowanie konturu, fazowanie, wiercenie.
C. Wiercenie, frezowanie konturu, planowanie, fazowanie.
D. Planowanie, frezowanie konturu, wiercenie, fazowanie.
Kolejność zabiegów obróbkowych wskazana w poprawnej odpowiedzi, czyli planowanie, frezowanie konturu, wiercenie i fazowanie, jest zgodna z uznawanymi standardami w obróbce mechanicznej. Rozpoczęcie procesu od planowania jest kluczowe, ponieważ pozwala uzyskać stabilną i płaską powierzchnię odniesienia dla następnych operacji, co jest istotne dla precyzyjnych wymiarów finalnego produktu. Następnie, frezowanie konturu daje pożądany kształt części, co w wielu przypadkach jest niezbędne do spełnienia wymagań konstrukcyjnych. Po frezowaniu konturu, wiercenie otworów jest wykonane, aby zapewnić miejsca na elementy mocujące lub inne funkcje, co również wpływa na funkcjonalność części. Ostatnim krokiem jest fazowanie, które usuwa ostre krawędzie, co jest istotne dla bezpieczeństwa oraz estetyki produktu. Przykładami zastosowania tej kolejności mogą być elementy maszyn, w których precyzyjne dopasowanie otworów oraz wykończenie krawędzi są kluczowe dla ich działania. Taka metodologia obróbcza jest szeroko stosowana w branży inżynieryjnej oraz produkcyjnej, co czyni ją niezbędną wiedzą dla inżynierów i techników.

Pytanie 34

Przesunięcie punktu odniesienia dla obrabianego elementu jest realizowane dzięki funkcji

A. G41
B. G53
C. G42
D. G54
Funkcja G54 jest używana do przesunięcia punktu zerowego przedmiotu obrabianego w programowaniu CNC, co jest kluczowe dla prawidłowego wyznaczenia pozycji narzędzia w stosunku do obrabianego materiału. Umożliwia ona operatorowi zdefiniowanie lokalizacji, z której zacznie się obróbka, co jest istotne w przypadku pracy z wieloma detalami lub w sytuacjach, gdzie precyzyjne pozycjonowanie jest konieczne. W praktyce, za pomocą G54 można ustawić punkt zerowy na konkretnym detalu, co pozwala na efektywne i powtarzalne wykonywanie operacji obróbczych. Na przykład, jeśli mamy do obrobienia serię identycznych komponentów, operator ustawia G54 na pierwszym detalu, a następnie maszyna automatycznie odnosi się do tego punktu podczas obróbki kolejnych elementów. Warto dodać, że w standardzie G-code, funkcje G54 do G59 są używane do definiowania różnych punktów zerowych, co daje dużą elastyczność w pracy z różnymi projektami.

Pytanie 35

Jakiej czynności nie przeprowadza się przed toczeniem powierzchni o kształcie stożkowym?

A. Przesuwanie osi konika
B. Przymocowanie liniału do łoża
C. Zabezpieczenie sań narzędziowych
D. Odkręcenie konika z łoża
Zdemontowanie konika z łoża to czynność, której nie wykonuje się przed toczeniem powierzchni stożkowych, ponieważ konik jest niezbędny do stabilizacji obrabianego elementu oraz zapewnienia odpowiedniego wsparcia podczas obróbki. W procesie toczenia stożków, konik wykorzystuje się do podpierania końca wałka lub innego elementu obrabianego, co jest kluczowe dla utrzymania precyzyjnych wymiarów i kształtu. Dobre praktyki w toczeniu wskazują, że konik powinien być odpowiednio umiejscowiony i dostosowany do wymagań obróbczych. Na przykład, w przypadku toczenia dużych wałów, właściwe umiejscowienie konika zapobiega wibracjom oraz zapewnia lepszą jakość powierzchni obrabianej. Zatem, jego demontaż przed przystąpieniem do toczenia byłby nie tylko nieefektywny, ale także mogłoby to prowadzić do pogorszenia jakości obróbki oraz zwiększenia ryzyka uszkodzeń. Ważne jest, aby zawsze przestrzegać standardów obróbczych, które podkreślają rolę konika w zapewnieniu stabilności i dokładności procesu.

Pytanie 36

Wskazanie na podziałce suwmiarki uniwersalnej wynosi

Ilustracja do pytania
A. 3,54 mm
B. 3,58 mm
C. 3,10 mm
D. 5,80 mm
Poprawna odpowiedź to 3,58 mm, co wynika z precyzyjnego odczytu suwmiarki. Na podziałce głównej odczytujemy wartość 3,5 mm, co jest standardowym krokiem w używaniu narzędzi pomiarowych tego typu. Następnie, korzystając z podziałki noniusza, identyfikujemy dodatkową wartość 0,08 mm, co jest kluczowym etapem, ponieważ noniusz pozwala na dokładniejsze pomiary, wykraczające poza standardowe podziały. Wartości te sumujemy, co daje nam łączny wynik 3,58 mm. Zastosowanie suwmiarki w praktyce jest niezwykle istotne w różnych dziedzinach inżynierii i produkcji, gdzie precyzyjne pomiary są kluczowe dla jakości wykonania i spełnienia norm branżowych. Umiejętność prawidłowego odczytywania suwmiarki jest umiejętnością nie tylko techniczną, ale i praktyczną, której nabycie wpływa na efektywność pracy oraz unikanie błędów kosztownych w procesach produkcyjnych.

Pytanie 37

Który blok zawiera funkcję czasowego zatrzymania posuwu narzędzia?

N005 G90 G54 X0 Z120
N010 S680 M04
N015 G01 X-2 F.1
N020 G04 X2.5
A. N015
B. N010
C. N005
D. N020
Blok N020 jest poprawny, ponieważ zawiera funkcję G04, która jest kluczowa w programowaniu CNC, służąc do wprowadzenia opóźnienia w procesie obróbki. Funkcja ta umożliwia zatrzymanie posuwu narzędzia na określony czas, co jest istotne w wielu aplikacjach technologicznych. Na przykład, w sytuacjach, gdy wymagane jest schłodzenie narzędzia po intensywnej obróbce lub przygotowanie do kolejnego etapu pracy, G04 pozwala na precyzyjne kontrolowanie czasu zatrzymania. Warto również zauważyć, że odpowiednie użycie funkcji G04 jest zgodne z zasadami programowania CNC, co zwiększa bezpieczeństwo i efektywność procesów produkcyjnych. Zrozumienie i umiejętne zastosowanie tej funkcji jest fundamentem dla każdego operatora maszyn CNC, co przyczynia się do lepszej jakości wykonania detali oraz wydajności produkcji.

Pytanie 38

Wskazanie adresu S w bloku z zapisem G97 SI500 odnosi się do

A. prędkości obrotowej
B. posuwu roboczego
C. szybkiego przesuwu
D. szybkości skrawania
Odpowiedź dotycząca prędkości obrotowej jest prawidłowa, ponieważ zapis G97 w kontekście programowania CNC oznacza, że maszyna ma działać w trybie stałej prędkości obrotowej wrzeciona. W tym trybie operator może ustawić odpowiednią prędkość obrotową, niezależnie od zmieniającego się posuwu narzędzia. Przykładowo, w przypadku frezowania lub toczenia, stabilna prędkość obrotowa jest kluczowa dla uzyskania odpowiedniej jakości powierzchni obrabianego przedmiotu oraz dla wydajności procesu. W praktyce, wprowadzenie G97 ma ogromne znaczenie, gdyż pozwala uniknąć niekorzystnych warunków pracy, takich jak wibracje czy przegrzewanie narzędzia, co mogłoby prowadzić do uszkodzenia zarówno narzędzia, jak i obrabianego materiału. W kontekście zastosowań przemysłowych, znajomość i umiejętność zarządzania parametrami prędkości obrotowej jest niezbędna do osiągnięcia optymalnych wyników produkcyjnych i minimalizacji kosztów eksploatacji.

Pytanie 39

Na diagramie przedstawiono wykres łamania wióra dla płytki CCGT 060202-1L, która służy do obróbki

Ilustracja do pytania
A. wykańczającej żeliwa.
B. zgrubnej stali.
C. zgrubnej stali nierdzewnej.
D. wykańczającej aluminium.
Odpowiedź "wykańczającej aluminium" jest poprawna, ponieważ płytka CCGT 060202-1L jest przeznaczona do obróbki stóp nieżelaznych, a aluminium jest najczęściej obrabianym materiałem w tej kategorii. Na diagramie wykres łamania wióra pokazuje, jak zachowuje się materiał podczas obróbki, co jest kluczowe dla procesu skrawania. Prawidłowe dobranie narzędzi skrawających do konkretnego materiału ma fundamentalne znaczenie dla jakości obróbki oraz trwałości narzędzi. W przypadku aluminium, istotne jest zastosowanie odpowiednich parametrów skrawania, które zapobiegają zjawisku przyklejania się wiórów do narzędzia. Dobrą praktyką jest również analiza wykresu łamania wióra, aby dostosować prędkości obrotowe i posuw do specyfikacji materiału, co znacząco wpływa na efektywność procesu obróbczej. Dodatkowo, w przypadku obróbki aluminium, zaleca się stosowanie chłodziwa, co również może być istotne przy pracy z tym materiałem.

Pytanie 40

W którym bloku podano wartości przesunięcia punktu zerowego obrabianego przedmiotu zgodne z przedstawionym rysunkiem?

Ilustracja do pytania
A. G54 X116 Y28 Z10
B. G54 X74 Y28 Z0
C. G54 X116 Y28 Z0
D. G54 X74 Y28 Z10
Wybrana odpowiedź G54 X74 Y28 Z10 jest poprawna, ponieważ dokładnie odzwierciedla wartości przesunięcia punktu zerowego obrabianego przedmiotu, jakie zostały przedstawione na rysunku. Na rysunku można zauważyć, że wymiary w osiach X i Y wynoszą odpowiednio 74 oraz 28, co jest zgodne z wybraną odpowiedzią. Dodatkowo, wysokość Z wynosi 10, co odpowiada charakterystyce przedmiotu. W kontekście obrabiarek CNC, prawidłowe określenie punktu zerowego jest kluczowe dla precyzyjnego wykonania detali. Użycie wartości G54 jest standardową praktyką w programowaniu ścieżek narzędzia, pozwalającą na łatwe odniesienie do lokalizacji przedmiotu w przestrzeni roboczej. Zrozumienie przesunięcia punktów zerowych jest niezbędne dla optymalizacji procesów produkcyjnych, co w efekcie przekłada się na zwiększenie efektywności i jakości wykonania.
