Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 5 maja 2026 09:48
Data zakończenia: 5 maja 2026 10:44

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Materiał przedstawiony na ilustracji służy do

A. naprawy ekranu w kablach koncentrycznych.

B. wykonywania połączeń elastycznych.

C. wzmacniania ścieżek drukowanych.

D. usuwania spoiwa lutowniczego.

Materiał przedstawiony na ilustracji to plecionka do desolderingu, znana również jako "SOLDER REMOVER", która jest kluczowym narzędziem w procesie lutowania i usuwania spoiw lutowniczych. Użycie tej plecionki polega na umieszczeniu jej na obszarze, z którego chcemy usunąć cynę, a następnie podgrzaniu za pomocą lutownicy. W wyniku tego procesu cyna wnika w plecionkę, co pozwala na jej efektywne usunięcie z płytki drukowanej. Stosowanie tej metody jest zgodne z najlepszymi praktykami w elektronice, jako że minimalizuje ryzyko uszkodzenia podzespołów. Oprócz usuwania nadmiaru cyny, plecionki do desolderingu są również stosowane w przypadku naprawy elementów, które zostały źle wlutowane. Warto również dodać, że istnieją różne rodzaje plecionek, które różnią się średnicą oraz materiałem, co pozwala na dostosowanie narzędzia do specyficznych potrzeb naprawczych. Znajomość technik usuwania spoiwa lutowniczego jest kluczowa dla każdego technika elektronika, gdyż skutkuje to lepszą jakością wykonania połączeń oraz dłuższą żywotnością urządzeń elektronicznych.

Pytanie 2

Który typ klucza potrzebny jest do odkręcenia śrub pokazanych na rysunku?

A. PH

B. PZ

C. HEX

D. TORX

Odpowiedź "TORX" jest poprawna, ponieważ na zdjęciu widoczne są śruby z sześcioramiennym gwiazdkowym wcięciem, które jest charakterystyczne dla kluczy TORX. Klucz TORX, opracowany w latach 60-tych XX wieku, zapewnia lepsze dopasowanie do śruby i redukuje ryzyko uszkodzenia zarówno klucza, jak i samej śruby. W zastosowaniach przemysłowych, gdzie wymagane są wysokie momenty obrotowe, klucze TORX są powszechnie stosowane, ponieważ minimalizują poślizg i umożliwiają efektywne przenoszenie siły. Klucze te są standardem w wielu branżach, takich jak motoryzacja, elektronika i budownictwo, co czyni je niezbędnym narzędziem w pracy technika. Warto również zauważyć, że wprowadzenie kluczy TORX zwiększyło bezpieczeństwo konstrukcji, ponieważ wiele z tych śrub jest zabezpieczonych przed manipulacjami za pomocą standardowych narzędzi. Klucze HEX, PH i PZ, mimo że również używane w różnych zastosowaniach, mają odmienne kształty i przeznaczenie, które nie pasują do charakterystyki śrub widocznych na zdjęciu.

Pytanie 3

W zainstalowanym wideodomofonie nie ma obrazu, jednak dźwięk działa poprawnie. Która z wymienionych usterek nie może wystąpić w tym urządzeniu?

A. Zniszczenie przewodu łączącego bramofon z monitorem

B. Uszkodzenie monitora

C. Awaria zasilacza zestawu wideodomofonowego

D. Usterka kamery bramofonu

Awaria zasilacza zestawu wideodomofonowego nie może być przyczyną braku wizji, ponieważ dźwięk działa prawidłowo. W systemach wideodomofonowych zasilacz odpowiada za dostarczenie energii zarówno do kamery, jak i do monitora. Jeśli zasilacz jest sprawny, obie funkcje powinny działać poprawnie. W przypadku awarii zasilacza, zarówno obraz, jak i dźwięk przestałyby działać. Przykładem zastosowania tej wiedzy jest regularne sprawdzanie zasilania w instalacjach wideodomofonowych, aby zapewnić ich niezawodność. Warto również wspomnieć, że w profesjonalnych instalacjach zaleca się stosowanie zasilaczy o odpowiedniej mocy, aby uniknąć problemów z funkcjonowaniem urządzeń, co jest zgodne z zaleceniami producentów i standardami branżowymi. Zrozumienie tej zasady pozwala na szybsze diagnozowanie problemów oraz skuteczniejsze planowanie instalacji.

Pytanie 4

Jaka wartość w systemie szesnastkowym odpowiada binarnej liczbie 01101101?

A. 6D

B. BC

C. 7B

D. C6

Odpowiedź 6D jest poprawna, ponieważ liczba binarna 01101101 w systemie szesnastkowym odpowiada wartości 6D. Aby zrozumieć, jak dokonano tej konwersji, warto zauważyć, że system binarny jest systemem pozycyjnym z podstawą 2, a system szesnastkowy ma podstawę 16. Liczbę binarną dzielimy na grupy po cztery bity, co daje nam 0110 i 1101. Następnie każdą z tych grup zamieniamy na odpowiadające wartości w systemie szesnastkowym: 0110 to 6, a 1101 to D. Tak więc, 01101101 to 6D w systemie szesnastkowym. W praktyce takie konwersje są niezwykle ważne, szczególnie w programowaniu na poziomie niskim oraz przy pracy z systemami sprzętowymi, gdzie operacje na bitach i bajtach są powszechne. Rozumienie konwersji między systemami liczbowymi jest fundamentalne w inżynierii oprogramowania oraz w projektowaniu systemów cyfrowych, gdzie często zachodzi potrzeba interpretacji wartości binarnych w bardziej zrozumiałych dla ludzi systemach, takich jak hex.

Pytanie 5

W układzie wzmacniacza przedstawionym na rysunku, należy dwukrotnie zwiększyć wzmocnienie napięciowe K_U, przy stałej wartości R2. Która ze zmian wartości R1 lub R3 pozwoli na osiągnięcie takiego efektu?

A. Dwukrotne zmniejszenie R1.

B. Czterokrotne zwiększenie R3.

C. Dwukrotne zwiększenie R1.

D. Czterokrotne zmniejszenie R3.

Odpowiedź dotycząca dwukrotnego zmniejszenia rezystora R1 jest poprawna ze względu na to, że wzmocnienie napięciowe KU w konfiguracji odwracającej wzmacniacza operacyjnego wyraża się wzorem KU = -R2/R1. W tym wzorze R2 jest stałą wartością, a R1 jest w mianowniku. Zmniejszając R1 o połowę, zyskujemy dwukrotnie większe wzmocnienie, co jest zgodne z zasadami funkcjonowania wzmacniaczy operacyjnych. W praktyce, wzmocnienie napięciowe jest kluczowe w aplikacjach takich jak przetwarzanie sygnałów analogowych, gdzie precyzja i kontrola wzmocnienia mają kluczowe znaczenie. W kontekście projektowania układów elektronicznych, zmiana wartości R1 może być przydatna w kalibracji układów, aby osiągnąć zamierzony poziom sygnału wyjściowego. Zmiany rezystancji można również łączyć z innymi komponentami, takimi jak kondensatory, aby uzyskać pożądane charakterystyki czasowe układu, co jest standardową praktyką w optymalizacji układów elektronicznych.

Pytanie 6

Który rodzaj kondensatora wymaga zachowania polaryzacji podczas jego wymiany?

A. Ceramiczny

B. Powietrzny

C. Elektrolityczny

D. Foliowy

Kondensatory elektrolityczne są elementami, które wymagają zachowania polaryzacji podczas wymiany, co jest kluczowym aspektem ich użytkowania. Są one zaprojektowane z wykorzystaniem elektrody, która jest wytwarzana z materiału przewodzącego, oraz dielektryka, który jest elektrolitem. Polaryzacja oznacza, że kondensator ma określoną biegunowość - jeden terminal działa jako anoda, a drugi jako katoda. W przypadku zamiany miejscami tych biegunów może dojść do uszkodzenia kondensatora, a nawet wybuchu. W praktycznych zastosowaniach, kondensatory elektrolityczne są powszechnie używane w zasilaczach, filtrach i układach audio, gdzie ich zdolność do przechowywania dużych ładunków sprawia, że są niezbędne. Ważne jest również stosowanie norm, takich jak IEC 60384, które regulują parametry kondensatorów elektrolitycznych, aby zapewnić ich niezawodność i bezpieczeństwo w aplikacjach. Wymieniając te komponenty, należy zawsze upewnić się, że nowe kondensatory mają odpowiednią biegunowość, aby uniknąć poważnych problemów.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Jaką funkcję pełni urządzenie zaznaczone na rysunku numerem 1?

A. Selektora wyboru kanału telewizyjnego odbieranego przez zestaw.

B. Wzmacniacza pierwszej pośredniej częstotliwości satelitarnej.

C. Selektora wyboru standardu fonii odbieranego kanału telewizyjnego.

D. Koncentratora fali elektromagnetycznej zestawu.

Wybór jednej z innych odpowiedzi na pytanie o funkcję urządzenia, które zaznaczyłeś na rysunku 1, pokazuje, że mogłeś się pomylić w zrozumieniu, jak działają systemy satelitarne. Na przykład, selektor kanałów telewizyjnych nie pełni tej samej funkcji co konwerter LNB. Selektor tylko wybiera kanał z sygnału, który już został odebrany przez tuner telewizyjny, a konwerter LNB działa zupełnie na początku, odbierając sygnał satelitarny. Z drugiej strony, myśl, że urządzenie jest koncentratorem fal elektromagnetycznych, jest błędna, bo konwerter nie skupia fal, ale je przetwarza, co jest inną funkcją. A wzmacniacz pierwszej pośredniej częstotliwości satelitarnej robi coś innego, bo wzmacnia sygnał już po jego odebraniu, a nie konwertuje. Ważne jest, żeby umieć odróżnić te funkcje, bo jeśli źle zrozumiesz rolę poszczególnych elementów, to może być problem z odbiorem sygnału i jego jakością. Musisz zrozumieć, że LNB to kluczowy element, który przekształca i wzmacnia sygnał na samym początku, co jest niezbędne dla prawidłowego działania całego systemu.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Który z wymienionych elementów elektronicznych przedstawiono symbolem graficznym?

A. Fotorezystor.

B. Fotodiodę.

C. Fototranzystor.

D. Transoptor.

Fototranzystor, który został przedstawiony na zdjęciu, to element elektroniczny działający jako czujnik światła oraz wzmacniacz sygnału. Jego charakterystyczny symbol graficzny, który wyraźnie odzwierciedla strukturę tranzystora, zawiera dodatkowe strzałki wskazujące na część światłoczułą, co czyni go unikalnym w porównaniu do innych elementów, takich jak fotorezystor czy fotodioda. Fototranzystory znajdują szerokie zastosowanie w automatyce, systemach oświetleniowych oraz w technologii fotoniki, gdzie są wykorzystywane do detekcji światła w różnorodnych aplikacjach, od czujników obecności po systemy komunikacji optycznej. Stosując fototranzystory w projektach, inżynierowie powinni zwracać uwagę na parametry takie jak czułość na promieniowanie oraz szybkość reakcji, co pozwala na efektywne dostosowanie ich do specyficznych potrzeb aplikacji. Znajomość symboliki oraz funkcji takich elementów jest kluczowa w inżynierii elektronicznej i pozwala na bardziej efektywne projektowanie układów elektronicznych.

Pytanie 11

Schemat, którego generatora przedstawiono na rysunku?

A. Hartleya w konfiguracji wspólny emiter.

B. Hartleya w konfiguracji wspólna baza.

C. Meissnera w konfiguracji wspólna baza.

D. Meissnera w konfiguracji wspólny emiter.

Generator Hartleya, który został przedstawiony w schemacie, jest jednym z popularnych typów generatorów sinusoidalnych. Kluczowym elementem jego konstrukcji jest cewka z odczepem, co można zauważyć w układzie L2 i L3. Te odczepy pozwalają na uzyskanie odpowiednich warunków rezonansowych, co jest niezbędne dla stabilności generowanego sygnału. W konfiguracji wspólny emiter połączenie emitera tranzystora z masą przez rezystor RE oraz kondensator CE jest charakterystyczne dla tego typu układów, co pozwala na uzyskanie wysokiej wydajności i amplitudy sygnału. W praktyce, generatory Hartleya są wykorzystywane w różnych aplikacjach, takich jak oscylatory w radiotechnice, generatory sygnałów w systemach komunikacyjnych oraz w układach automatyki. Zastosowanie takiego generatora pozwala na generację stabilnych sygnałów o określonej częstotliwości, co jest kluczowe w wielu dziedzinach inżynierii elektronicznej. Dodatkowo, ze względu na prostotę konstrukcji, generatory te są często wykorzystywane w projektach edukacyjnych, gdzie studenci mogą zrozumieć zasady działania układów rezonansowych i podstawowych elementów elektronicznych.

Pytanie 12

Na diagramie blokowym struktury wewnętrznej mikroprocesora symbol ALU oznacza

A. mikroprocesor wykonany w technologii krzemowo-aluminiowej

B. jednostkę arytmetyczno-logiczną

C. zewnętrzną pamięć operacyjną

D. rejestr akumulatora

Odpowiedź 'jednostka arytmetyczno-logiczna' (ALU) jest prawidłowa, ponieważ ALU stanowi kluczowy komponent mikroprocesora odpowiedzialny za wykonywanie operacji arytmetycznych, takich jak dodawanie i odejmowanie, oraz operacji logicznych, takich jak AND, OR i NOT. ALU przyjmuje dane wejściowe, wykonuje na nich odpowiednie operacje, a następnie zwraca wyniki. Przykładowo, w procesach obliczeniowych, takich jak obliczanie wartości matematycznych lub przetwarzanie logiki warunkowej w programach, ALU odgrywa nieodzowną rolę. Standardy projektowania mikroprocesorów, takie jak architektura von Neumanna, uwzględniają ALU jako centralny element, co podkreśla jego znaczenie w nowoczesnych systemach komputerowych. Również w kontekście programowania niskopoziomowego, zrozumienie działania ALU pozwala na efektywniejsze pisanie kodu maszynowego i optymalizację algorytmów obliczeniowych.

Pytanie 13

W specyfikacji diody prostowniczej znajduje się maksymalny średni prąd obciążenia (Ifav) oraz maksymalny szczytowy prąd przewodzenia (Ifsm). Jaką relację można zapisać między tymi wartościami?

A. Ifav = Ifsm

B. Ifav ~= Ifsm

C. Ifav < Ifsm

D. Ifav > Ifsm

Dobrze, że wskazałeś, że Ifav < Ifsm. To ważna zasada, bo Itav to maksymalny prąd, który dioda może prowadzić na stałe. W zwykłych warunkach pracy nie powinieneś go przekraczać, bo to zapewnia, że dioda będzie działać długo i niezawodnie. Ifsm natomiast to maksymalny prąd, jaki dioda może znieść przez krótki czas. Zwykle Ifsm jest dużo większe od Ifav, co daje diodzie możliwość radzenia sobie z chwilowymi skokami prądu, na przykład w przetwornicach czy zasilaczach impulsowych. Kiedy wybierasz diodę prostowniczą, zawsze bierzesz pod uwagę oba te prądy. Musisz upewnić się, że Ifav nie przekracza Ifsm, żeby uniknąć przegrzewania diody i jej uszkodzenia na dłuższą metę. W układach zasilania, gdzie dioda prostownicza działa na prądzie zmiennym, to naprawdę kluczowe zagadnienie.

Pytanie 14

W firmie produkującej radiatory z aluminiowych kształtowników pracuje pięć osób. Każda z nich wytwarza codziennie 30 radiatorów. Na wykonanie 10 radiatorów potrzebny jest jeden kształtownik aluminiowy. Ile wynosi dzienny koszt nabycia materiałów do produkcji, jeśli jeden kształtownik kosztuje 50 zł?

A. 750 zł

B. 150 zł

C. 500 zł

D. 2 500 zł

Aby obliczyć dzienny koszt zakupu materiałów do produkcji radiatorów, należy najpierw ustalić, ile radiatorów produkują wszyscy pracownicy razem. Każdy z pięciu pracowników wykonuje 30 radiatorów dziennie, co daje 5 * 30 = 150 radiatorów. Ponieważ jeden kształtownik aluminiowy wystarcza na wykonanie 10 radiatorów, potrzebujemy 150 / 10 = 15 kształtowników. Koszt jednego kształtownika wynosi 50 zł, zatem całkowity koszt zakupu materiałów wyniesie 15 * 50 zł = 750 zł. W praktyce, znajomość kosztów materiałowych jest kluczowa dla efektywnego zarządzania produkcją w zakładach przemysłowych. Monitorowanie tych kosztów pozwala na optymalizację procesów i zwiększenie rentowności firmy. Zastosowanie odpowiednich standardów dotyczących zarządzania materiałami, takich jak Just-In-Time, może również przyczynić się do redukcji nadmiarów materiałowych oraz kosztów magazynowania.

Pytanie 15

Badanie złącza p-n w tranzystorze bipolarnym można przeprowadzić przy użyciu

A. watomierza

B. omomierza

C. amperomierza

D. woltomierza

Woltomierz, watomierz i amperomierz to fajne przyrządy, ale do badania oporu złącza p-n w tranzystorze bipolarnym się nie nadają. Woltomierz mierzy napięcie, ale w kontekście złącza p-n to nie da nam pełnego obrazu. Może zmierzymy napięcie na złączu, ale to za mało, by stwierdzić, czy działa sprawnie. Watomierz też nie jest pomocny, bo on mierzy moc, a nie opór. Może się przydać w innych sytuacjach, ale nie do oceny samego złącza. Amperomierz bada natężenie prądu i daje jakieś wieści o przepływie prądu przez złącze, ale bez znajomości napięcia jest ciężko stwierdzić, czy złącze działa jak należy. Wiele osób myli te pojęcia, przez co czasem sądzimy, że inne przyrządy nadają się do złącz p-n. Ważne jest, żeby wiedzieć, że do pomiaru oporu potrzebujemy omomierza, który jest jedynym słusznym wyborem w tej sprawie.

Pytanie 16

Jakość sygnału z anten satelitarnych mocno uzależniona jest od warunków pogodowych, co prowadzi do tzw. efektu pikselizacji lub utraty obrazu. W przypadku anten o jakiej średnicy to zjawisko jest najbardziej zauważalne?

A. 100 cm

B. 60 cm

C. 110 cm

D. 85 cm

Antena o średnicy 60 cm jest najbardziej podatna na zjawisko pikselizacji oraz zanik obrazu z powodu warunków atmosferycznych, takich jak opady deszczu, śniegu czy silne wiatry. Mniejsze anteny mają mniejszą zdolność do zbierania sygnału, co oznacza, że ich wydajność spada w trudnych warunkach atmosferycznych. Przy standardowych częstotliwościach pracy dla anten satelitarnych, mniejsze średnice są bardziej narażone na utratę sygnału, ponieważ nie mogą efektywnie odbierać sygnałów odbitych czy rozproszonych przez czynniki atmosferyczne. W praktyce, użytkownicy anten o średnicy 60 cm często doświadczają problemów z jakością obrazu lub jego całkowitym zniknięciem podczas silnych opadów deszczu. Z tego powodu, w sytuacjach, gdzie warunki atmosferyczne mogą być zmienne, zaleca się stosowanie większych anten, które oferują lepszą stabilność sygnału oraz jakość obrazu. W branży telekomunikacyjnej standardem jest rekomendowanie anten o co najmniej 80 cm średnicy dla obszarów, gdzie opady mogą być częste lub intensywne.

Pytanie 17

Gdy zachodzi potrzeba połączenia światłowodu z przewodem skrętkowym, powinno się użyć

A. konwerter.

B. router.

C. koncentrator.

D. wzmacniak.

Konwerter to urządzenie, które pozwala na łączenie różnych typów mediów transmisyjnych, jak światłowód i skrętka. W kontekście sieci, konwertery światłowodowe są naprawdę ważne, bo integrują różne technologie. Właściwie to, ich głównym zadaniem jest zmiana sygnału optycznego z światłowodu na sygnał elektryczny, który można przesłać przez skrętkę, i odwrotnie. To jest istotne, kiedy chcemy rozbudować lokalną sieć, korzystając z już istniejących połączeń, jak sieci Ethernet. Przykład? Jeśli mamy budynek, który potrzebuje internetu, to możemy połączyć go z centralą przez światłowód, ale w samej budowli kontynuować transmisję sygnału przez skrętkę. To jest zgodne z najlepszymi praktykami w budowie sieci, a także z normami IEEE 802.3, które określają metody przesyłu w lokalnych sieciach. Dlatego konwerter to kluczowy element nowoczesnych architektur sieciowych.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Obudowa wzmacniacza dystrybucyjnego z oznaczeniem IP64 gwarantuje

A. całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed kroplami padającymi pod dowolnym kątem, ze wszystkich stron

B. pełną ochronę przed wnikaniem pyłu oraz zabezpieczenie przed strumieniem wody z każdego kierunku

C. ochronę przed wnikaniem pyłu w ilościach wpływających na pracę urządzenia oraz ochronę przed strumieniem wody z każdego kierunku

D. ochronę przed wnikaniem pyłu w ilościach, które mogą zakłócać funkcjonowanie urządzenia oraz ochronę przed kroplami opadającymi pod dowolnym kątem, ze wszystkich stron

Obudowy oznaczone kodem IP64, choć zapewniają wysoki poziom ochrony, mają swoje ograniczenia, które należy zrozumieć, aby uniknąć błędnych wniosków. Odpowiedzi, które sugerują, że obudowa ta oferuje całkowitą ochronę przed wnikaniem wody w sposób równy wszelkim strumieniom, są mylące. Kod IP64 oznacza, że urządzenie jest odporne na krople wody padające pod kątem, co nie oznacza jednak, że jest odporne na silne strumienie wody, jak to jest w przypadku obudów klasy IP65 lub wyższej. Ponadto, twierdzenie, że obudowa IP64 zapewnia ochronę przed pyłem 'w ilościach zakłócających pracę urządzenia' jest w rzeczywistości nieprecyzyjne. Klasa '6' oznacza, że pył nie ma jakiejkolwiek możliwości przeniknięcia do wnętrza, a nie tylko, że jego obecność nie wpływa na funkcjonowanie. Typowe błędy myślowe, które prowadzą do takich wniosków, obejmują brak znajomości standardu IP oraz mylenie różnych klas, co może skutkować niewłaściwym doborem obudowy do konkretnych warunków użytkowania. W praktyce, wybierając obudowę dla urządzeń, warto dokładnie analizować wymagania dotyczące ochrony przed pyłem i wodą, aby zapewnić pełną funkcjonalność i trwałość sprzętu w różnych środowiskach.

Pytanie 20

W kablowej telewizji magistrale optyczne wykorzystywane są do przesyłania sygnałów na znaczne odległości?

A. drogą radiową

B. skretkami telefonicznymi

C. łączami światłowodowymi

D. kablami koncentrycznymi

Odpowiedź 'łączami światłowodowymi' jest prawidłowa, ponieważ magistrale optyczne są kluczowym elementem nowoczesnych systemów telekomunikacyjnych. Wykorzystują one światłowody do przesyłania danych na bardzo dużych odległościach z minimalnymi stratami sygnału. Światłowody działają na zasadzie całkowitego wewnętrznego odbicia, co pozwala na efektywne przekazywanie sygnałów świetlnych. W praktyce, światłowody są wykorzystywane w telekomunikacji do łączenia dużych miast oraz w infrastrukturze internetowej, gdzie wymagane jest przesyłanie dużych ilości danych w krótkim czasie. Standardowe systemy światłowodowe, takie jak ITU-T G.652, zapewniają optymalną wydajność w zakresie transmisji w różnych warunkach. Dzięki zastosowaniu technologii światłowodowej, operatorzy telekomunikacyjni mogą oferować usługi o wysokiej przepustowości, co jest niezbędne w dobie rosnącego zapotrzebowania na szybki internet. Zastosowanie magistrali optycznych w telewizji kablowej pozwala nie tylko na przesył sygnału telewizyjnego, ale także na jednoczesną transmisję danych i głosu, co zwiększa efektywność wykorzystania zasobów infrastrukturalnych.

Pytanie 21

W trakcie serwisowania, dotyczącego wylutowywania komponentów elektronicznych w wzmacniaczu dźwiękowym, pracownik powinien mieć

A. rękawice ochronne

B. fartuch bawełniany

C. okulary ochronne

D. buty na izolowanej podeszwie

Na pierwszy rzut oka można sądzić, że okulary ochronne, rękawice ochronne i buty na izolowanej podeszwie również mogą być odpowiednimi elementami odzieży ochronnej podczas prac serwisowych. Jednak ich zastosowanie nie jest wystarczające w kontekście wylutowywania podzespołów elektronicznych. Okulary ochronne są ważne do ochrony oczu przed odpryskami i substancjami chemicznymi, jednak nie chronią one całego ciała przed zanieczyszczeniem oraz niepełnym zabezpieczeniem odzieży. Rękawice ochronne mogą być niezbędne, gdy pracujemy z substancjami niebezpiecznymi, jednak w przypadku wylutowywania, ich stosowanie może być niewygodne i obniżać precyzję manipulacji delikatnymi komponentami. Wiele osób może również mylnie sądzić, że buty na izolowanej podeszwie są wystarczające do ochrony w takim środowisku; owszem, chronią one przed porażeniem prądem, ale nie zabezpieczają w wystarczającym stopniu przed chemikaliami czy odpadami, które mogą być wytwarzane podczas prac serwisowych. Dlatego kluczowe jest zrozumienie, że odpowiedni fartuch bawełniany stanowi najbardziej wszechstronną i skuteczną ochronę, zapewniając jednocześnie komfort i bezpieczeństwo. Efektywna odzież ochronna powinna być zgodna z zaleceniami BHP oraz standardami branżowymi, co w praktyce oznacza, że fartuch bawełniany jest najodpowiedniejszym rozwiązaniem w tym przypadku.

Pytanie 22

Na środku wyświetlacza odbiornika OTV pojawia się bardzo jasna pozioma linia, podczas gdy reszta ekranu jest ciemna. Gdzie doszło do awarii w odbiorniku?

A. W bloku odchylania poziomego

B. W bloku odchylania pionowego

C. We wzmacniaczu p.cz. różnicowej fonii

D. W dekoderze kolorów

Chociaż odpowiedzi dotyczące bloku odchylania poziomego, wzmacniacza p.cz. różnicowej fonii oraz dekodera kolorów mogą wydawać się logiczne, każda z nich ma zasadnicze braki w kontekście diagnozowania problemu opisanego w pytaniu. Blok odchylania poziomego odpowiada za kontrolowanie ruchu elektronów w poziomie. Problemy w tym obszarze prowadzą do zniekształceń poziomych, takich jak zniekształcenia obrazu, a nie do pojawienia się jasnej linii poziomej. Wzmacniacz p.cz. różnicowej fonii ma na celu przetwarzanie sygnałów audio, co nie ma wpływu na wyświetlanie obrazu. Usterka w tym bloku skutkuje problemami z dźwiękiem, a nie z obrazu. Z kolei dekoder kolorów jest odpowiedzialny za separację i przetwarzanie sygnałów kolorów. Usterki w tym obszarze mogą prowadzić do problemów z kolorami, ale nie stworzą jasnej, poziomej linii na ekranie. Kluczowym błędem myślowym w takich przypadkach jest mylenie funkcji różnych bloków i ich wpływu na wyjście obrazu. Właściwe zrozumienie architektury i funkcji różnych komponentów telewizora jest niezbędne do efektywnej diagnostyki i naprawy. Dlatego ważne jest, aby podczas rozwiązywania problemów z telewizorami zwracać uwagę na konkretne symptomy i ich powiązania z odpowiednimi obszarami funkcjonalnymi urządzenia.

Pytanie 23

Jaką rolę w systemie antenowym w budynku mieszkalnym odgrywa zwrotnica antenowa?

A. Wprowadza sygnał telewizyjny z kilku anten do jednego kabla antenowego

B. Przesuwa zakres częstotliwości sygnału telewizji satelitarnej

C. Pozwala na podłączenie anteny z wyjściem symetrycznym do asymetrycznego wejścia w telewizorze

D. Dzieli sygnał telewizyjny na kilka urządzeń odbiorczych

Odpowiedzi wskazujące na inne funkcje zwrotnicy antenowej są błędne i wynikają z nieporozumień dotyczących jej rzeczywistego zastosowania. Rozdzielanie sygnału telewizyjnego na kilka odbiorników nie jest zadaniem zwrotnicy, lecz rozdzielacza sygnału, który ma na celu dostarczenie tego samego sygnału do wielu urządzeń. Z kolei przesuwanie pasma częstotliwości sygnału telewizji satelitarnej jest funkcjonalnością, która dotyczy konwerterów LNB, a nie zwrotnic. Umożliwienie podłączenia anteny z wyjściem symetrycznym do asymetrycznego wejścia w odbiorniku telewizyjnym jest również błędnym stwierdzeniem, ponieważ do tego celu stosuje się transformator impedancji, a nie zwrotnicę. Takie nieporozumienia mogą prowadzić do nieefektywnego projektu instalacji antenowej, co skutkuje nie tylko pogorszeniem jakości sygnału, ale również problemami z kompatybilnością urządzeń. Dlatego ważne jest, aby zrozumieć specyfikę tych elementów systemu antenowego oraz zasady ich poprawnej pracy, co pozwala na stworzenie wydajnej i niezawodnej instalacji. W praktyce, dobór odpowiednich komponentów oraz ich prawidłowe zastosowanie zgodnie z normami branżowymi jest kluczowe dla zapewnienia wysokiej jakości usług telewizyjnych.

Pytanie 24

Na ilustracji przedstawiono tester

A. poziomu sygnału WiFi.

B. poprawności par w RJ-45.

C. sieci energetycznej.

D. systemów telewizyjnych.

Poprawna odpowiedź to systemy telewizyjne, ponieważ na zdjęciu przedstawiono tester sygnału telewizyjnego, który jest kluczowym narzędziem używanym przez instalatorów systemów telewizyjnych, takich jak telewizja satelitarna i kablowa. Urządzenie to jest stosowane do pomiaru siły i jakości sygnału, co jest istotne przy instalacji i regulacji anten. Mierzenie sygnału pozwala na optymalizację ustawienia anteny, co bezpośrednio wpływa na jakość odbioru. W praktyce, podczas instalacji systemu telewizyjnego, instalatorzy korzystają z takich testerów, aby upewnić się, że sygnał osiąga wymagany poziom, co jest niezbędne do prawidłowego działania usług telewizyjnych. Standardy takie jak DVB, które definiują zasady przesyłania sygnału telewizyjnego, wymagają, aby sygnał był odpowiednio wzmacniany i stabilny, co tester umożliwia zweryfikować. Znajomość działania i zastosowania tego typu urządzeń jest kluczowa dla profesjonalistów w branży telekomunikacyjnej.

Pytanie 25

W celu podłączenia zasilania domofonu znajdującego się w metalowej skrzynce do instalacji elektrycznej należy wykorzystać przewód YDYp 3×1,5 mm². Przewód ma żyły w trzech kolorach: czarny (L) – żyła fazowa; niebieski (N) – żyła neutralna; żółto-zielony (PE) – żyła ochronna. Wskaż prawidłowy sposób podłączenia przewodów do zacisków domofonu.

A. B.

B. C.

C. D.

D. A.

Odpowiedź C jest poprawna, ponieważ zgodnie z obowiązującymi normami w Polsce, żyły przewodu YDYp 3×1,5 mm² muszą być podłączone do zacisków domofonu w określony sposób. Żyła fazowa (L), oznaczona kolorem czarnym, powinna być podłączona do zacisku oznaczonego symbolem fazy, co zapewnia właściwe zasilanie urządzenia. Żyła neutralna (N), w kolorze niebieskim, jest odpowiedzialna za powrót prądu, dlatego jej miejsce to zacisk neutralny. Żyła ochronna (PE) w kolorze żółto-zielonym musi być podłączona do zacisku uziemienia, co jest kluczowe dla bezpieczeństwa całej instalacji. Zastosowanie tych zasad nie tylko zapewnia prawidłową funkcjonalność domofonu, ale także chroni użytkowników przed potencjalnym zagrożeniem porażenia prądem. Prawidłowe podłączenie zgodnie z normą PN-IEC 60364 jest kluczowe w kontekście zapewnienia ochrony przed skutkami zwarcia oraz zapewnienia bezpieczeństwa instalacji elektrycznych. W praktyce, niewłaściwe podłączenie żyły ochronnej może prowadzić do sytuacji, w której metalowa obudowa domofonu może stać się naładowana, co stanowi bezpośrednie zagrożenie dla użytkowników. Dlatego należy zawsze przestrzegać regulacji i standardów branżowych podczas instalacji urządzeń elektrycznych.

Pytanie 26

Jakie urządzenie należy zastosować do pomiaru rezystancji w układzie elektronicznym?

A. omomierza

B. amperomierza

C. częstotliwościomierza

D. woltomierza

Omomierz to specjalistyczne urządzenie pomiarowe, które służy do pomiaru rezystancji. Jego działanie opiera się na zasadzie pomiaru napięcia i prądu w obwodzie, co pozwala obliczyć wartość rezystancji zgodnie z prawem Ohma. W praktyce, omomierz jest niezbędny w diagnostyce elektronicznych układów, ponieważ umożliwia identyfikację uszkodzonych komponentów, takich jak rezystory, diody czy tranzystory. W kontekście instalacji elektronicznych, omomierz pozwala na sprawdzenie ciągłości połączeń oraz identyfikację ewentualnych przerw czy zwarć w obwodzie. Używanie omomierza jest zgodne z najlepszymi praktykami w branży, które zalecają regularne testowanie komponentów w celu zapewnienia ich poprawnego działania oraz bezpieczeństwa. Cały proces pomiaru powinien być przeprowadzany z zachowaniem odpowiednich środków ostrożności, aby uniknąć uszkodzenia sprzętu oraz zapewnić dokładność pomiarów.

Pytanie 27

Jak wzrost temperatury wpływa na właściwości przewodu miedzianego?

A. Wydłużenie przewodu oraz podwyższenie jego rezystancji

B. Wydłużenie przewodu oraz obniżenie jego rezystancji

C. Skrócenie przewodu oraz obniżenie jego rezystancji

D. Skrócenie przewodu oraz podwyższenie jego rezystancji

Wzrost temperatury naprawdę ma duży wpływ na przewody miedziane. Jak wiadomo, materiały się rozszerzają, więc przewody miedziane też się wydłużają, kiedy robi się cieplej. To jest ważne, bo w instalacjach elektrycznych to może wpłynąć na ich działanie. Jeśli temperatura przewodów wzrasta, to niestety ich rezystancja też rośnie. Przykładowo, w temperaturze 20°C miedź ma swoją rezystancję, ale gdy podgrzejesz ją do 100°C, ta wartość wzrasta o jakieś 40%. W praktyce oznacza to, że projektując instalacje, musimy myśleć o tym, jak te zmiany wpłyną na naszą pracę. Warto zwracać uwagę na normy, jak IEC 60228, bo one pomagają w zapewnieniu bezpieczeństwa i funkcjonalności naszych instalacji. Po prostu trzeba o tym pamiętać przy tworzeniu projektów.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Miernik cęgowy przedstawiony na rysunku służy do pomiaru

A. mocy czynnej.

B. napięcia elektrycznego.

C. natężenia prądu elektrycznego.

D. rezystancji.

Miernik cęgowy to specjalistyczne narzędzie, które znajduje zastosowanie w pomiarze natężenia prądu elektrycznego, co czyni go niezbędnym w pracy elektryków i techników. Dzięki zastosowaniu cęgów, miernik ten pozwala na pomiar prądu w przewodach bez konieczności ich odłączania, co jest niezwykle praktyczne podczas pracy w istniejących instalacjach. Miernik cęgowy działa na zasadzie wykrywania pola magnetycznego generowanego przez przepływający prąd, co umożliwia bezkontaktowy pomiar wartości natężenia prądu przemiennego (AC). Tego typu pomiar jest zgodny z zasadami bezpieczeństwa, ponieważ minimalizuje ryzyko porażenia prądem. W praktyce, urządzenia te są wykorzystywane w różnych branżach, od instalacji elektrycznych po konserwację maszyn. Warto również wspomnieć, że klasyczne multimetery, które mierzą napięcie czy rezystancję, wymagają przerywania obwodu, co nie jest wymagane przy użyciu miernika cęgowego. Dlatego cęgowy miernik prądu jest narzędziem, które powinno znajdować się w wyposażeniu każdego specjalisty zajmującego się elektryką.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Podstawowe działania serwisowe realizowane w ramach konserwacji systemu monitoringu wizyjnego nie dotyczą

A. zamiany kamery na nowocześniejszy model

B. definiowania pola widzenia kamer

C. diagnostyki uszkodzeń

D. weryfikacji zasilania kamer

Wybór odpowiedzi dotyczącej wymiany kamery na nowszy model jako niezaliczonej do podstawowych prac serwisowych w ramach konserwacji systemu telewizji dozorowej jest poprawny. Konserwacja służy utrzymaniu istniejącego systemu w dobrym stanie technicznym i nie obejmuje modernizacji sprzętu. Wymiana kamery na nowszy model to proces, który zazwyczaj wymaga szerszego planowania, budżetowania oraz może wiązać się z różnymi aspektami, takimi jak zgodność z istniejącą infrastrukturą, integracja z systemami zarządzania oraz szkolenie personelu. W ramach bieżącej konserwacji kluczowe są działania takie jak sprawdzenie zasilania, czy ustawienie pola widzenia, które mają na celu zapewnienie prawidłowego funkcjonowania sprzętu bez wprowadzania nowych elementów. Przykładowo, rutynowe przeglądy zasilania kamer są niezbędne, aby uniknąć przestojów w pracy systemu, co jest zgodne z najlepszymi praktykami w dziedzinie monitoringu wizyjnego.

Pytanie 32

Przedstawione urządzenie to

A. korektor graficzny.

B. generator przestrajany.

C. mikser stereofoniczny.

D. wzmacniacz akustyczny.

Wybór niewłaściwej odpowiedzi sugeruje pewne nieporozumienia w zakresie funkcji i zastosowania różnych urządzeń audio. Generator przestrajany, na przykład, jest urządzeniem, które generuje sygnały o różnych częstotliwościach i jest często wykorzystywane w syntezatorach lub instrumentach elektronicznych, a nie w regulacji poziomu sygnału audio w danym zakresie częstotliwości. Z kolei wzmacniacz akustyczny ma na celu zwiększenie mocy sygnału audio, aby móc napędzać głośniki, a jego podstawową funkcją jest wzmocnienie sygnału, a nie jego korekcja. Mikser stereofoniczny, z drugiej strony, umożliwia łączenie różnych źródeł dźwięku i regulację ich poziomów oraz panoramy stereo, ale nie oferuje precyzyjnej regulacji w poszczególnych pasmach częstotliwości tak jak korektor graficzny. W rezultacie, pomylenie tych urządzeń może prowadzić do niewłaściwego użycia i w efekcie do obniżenia jakości dźwięku. Warto pamiętać, że każdy z tych elementów ma swoją unikalną rolę w procesie produkcji audio, a ich funkcje są ściśle określone. Znajomość tych różnic jest kluczowa w pracy z dźwiękiem oraz w zastosowaniach w zakresie inżynierii dźwięku.

Pytanie 33

Korytka kablowe powinny być

A. przyklejone

B. przykręcone

C. przyspawane

D. zaciskane

Odpowiedź 'przykręcić' jest poprawna, ponieważ korytka kablowe do ściany budynku powinny być montowane w sposób zapewniający ich stabilność i trwałość. Przykręcanie korytek do ściany umożliwia ich solidne mocowanie, co jest istotne dla ochrony przewodów elektrycznych przed uszkodzeniami mechanicznymi oraz wpływem warunków atmosferycznych. Do montażu korytek często stosuje się wkręty samowiercące lub wkręty do drewna, w zależności od materiału, z którego wykonana jest ściana. Przykładowo, w przypadku ścian betonowych lub murowanych można użyć kołków rozporowych. Dobrą praktyką jest również wykorzystanie odpowiednich dystansów, które pomogą w utrzymaniu korytka w odpowiedniej odległości od ściany, co sprzyja wentylacji i minimalizuje ryzyko przegrzewania się kabli. Zgodnie z normami, takimi jak PN-IEC 60364, odpowiedni montaż korytek kablowych jest kluczowy dla zapewnienia bezpieczeństwa instalacji elektrycznej.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Jaki układ pracy wzmacniacza przedstawiono na schemacie?

A. Nieodwracający.

B. Całkujący.

C. Sumujący.

D. Różniczkujący.

Wybór odpowiedzi, która wskazuje na układ całkujący, różniczkujący lub sumujący, wskazuje na zrozumienie, które nie uwzględnia podstawowych zasad działania wzmacniaczy operacyjnych. Układ całkujący, znany z przetwarzania sygnałów, jest zaprojektowany do generowania sygnału wyjściowego proporcjonalnego do całki sygnału wejściowego w czasie. Taki układ charakteryzuje się podłączeniem kondensatora do wejścia odwracającego, co wpływa na zmianę fazy sygnału i nie jest zgodne z zakresem funkcji wzmacniacza nieodwracającego. Różniczkujący układ, z kolei, umożliwia generowanie sygnału wyjściowego proporcjonalnego do pochodnej sygnału wejściowego, co również prowadzi do zmian fazy i nie zachowuje oryginalnego sygnału. Z kolei układ sumujący, który łączy wiele sygnałów wejściowych w jeden sygnał wyjściowy, nie ma zastosowania w kontekście wzmacniacza nieodwracającego, gdzie istotne jest wzmocnienie jednego sygnału bez zmian jego fazy. Niezrozumienie różnicy między tymi układami jest powszechnym błędem w nauce o elektronice, co może prowadzić do niewłaściwego projektowania obwodów i ich zastosowań w praktyce. Kluczowym aspektem, który należy uwzględnić, jest to, że odpowiedni wybór układu wpływa na funkcjonalność całego systemu, a brak znajomości specyfiki tych układów może prowadzić do nieefektywnych rozwiązań w projektowaniu elektronicznym.

Pytanie 36

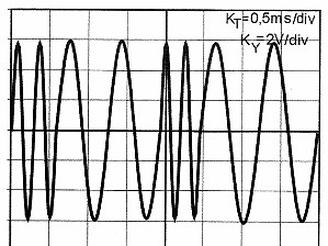

Na charakterystyce została zaprezentowana modulacja

A. częstotliwości.

B. cyfrowa.

C. amplitudy.

D. fazy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "częstotliwości" jest prawidłowa, ponieważ w modulacji częstotliwości (FM) kluczowym aspektem jest zmiana częstotliwości sygnału nośnego w odpowiedzi na dane wejściowe. Na charakterystyce sygnału zauważamy, że amplituda pozostaje stabilna, co jest charakterystyczne dla tej techniki modulacji. W praktyce, modulacja częstotliwości jest szeroko stosowana w komunikacji radiowej oraz w systemach telewizyjnych, gdzie jakość sygnału jest kluczowa. Przykładem może być radio FM, które wykorzystuje tę technikę do przesyłania dźwięku z zachowaniem wysokiej jakości. Modularność częstotliwości umożliwia także lepszą odporność na zakłócenia w porównaniu do innych typów modulacji, takich jak amplituda. W standardach transmisji, takich jak RDS (Radio Data System), zmiany w częstotliwości są wykorzystywane do przesyłania dodatkowych informacji, co podkreśla znaczenie wiedzy o modulacji częstotliwości w nowoczesnych systemach komunikacyjnych.

Pytanie 37

Podczas zdejmowania charakterystyki pasma przenoszenia filtrów wyniki zanotowano w poniższej tabeli. Jakiego rodzaju filtr był badany, jeżeli napięcie wejściowe wynosiło 2 V?

U_wyj=2 V
f	1 Hz	10 Hz	100 Hz	1 kHz	10 kHz	100 kHz	1 MHz
U_wyj	0,1 V	0,2 V	0,2 V	1,5 V	1,9 V	2 V	2 V

A. Górnoprzepustowy.

B. Dolnoprzepustowy.

C. Środkowozaporowy.

D. Środkowoprzepustowy.

Odpowiedź "Górnoprzepustowy" jest poprawna, ponieważ analizując dane z tabeli, zauważamy, że napięcie wyjściowe (Uwyj) zbliża się do napięcia wejściowego (Uwe=2V) przy wysokich częstotliwościach, co jest kluczowym wskaźnikiem dla filtrów górnoprzepustowych. Tego rodzaju filtry pozwalają na przepuszczanie sygnałów o wysokich częstotliwościach, podczas gdy sygnały o niskich częstotliwościach są tłumione. W praktyce, filtry górnoprzepustowe są szeroko stosowane w różnych aplikacjach, takich jak systemy audio, gdzie eliminują niskie tony, pozwalając na klarowność dźwięku. Także w telekomunikacji, filtry te są wykorzystywane do eliminacji zakłóceń w sygnałach wysokiej częstotliwości. Architektura takich filtrów często wykorzystuje elementy pasywne, takie jak kondensatory i cewki, oraz może być projektowana zgodnie z normami IEEE, co zapewnia ich funkcjonalność oraz zgodność z zasadami inżynieryjnymi. Warto również zwrócić uwagę na różne topologie filtrów górnoprzepustowych, które mogą być dostosowane do specyficznych potrzeb aplikacji, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii elektronicznej.

Pytanie 38

Która modulacja jest stosowana w zakresie fal długich?

A. Fazy

B. Amplitudy

C. Częstotliwości

D. Impulsowa

Modulacja amplitudy (AM) jest powszechnie stosowana w paśmie fal długich, głównie ze względu na jej zdolność do efektywnego przesyłania informacji na dużych odległościach. W modulacji amplitudy, amplituda fali nośnej jest zmieniana w zależności od sygnału informacyjnego, co sprawia, że AM jest odpowiednia do transmisji radiowych w warunkach, gdzie fale radiowe mogą być mocno zakłócane przez różne przeszkody. W praktyce, stacje radiowe nadające w paśmie fal długich wykorzystują modulację amplitudy, aby umożliwić odbiorcom słuchanie programów radiowych z dużą jakością dźwięku na dużych dystansach. Standardy takie jak CCIR 493-7 określają parametry techniczne dla transmisji AM w paśmie fal długich. Dodatkowo, modulacja amplitudy jest stosunkowo prosta do zrealizowania, co sprawia, że jest często wykorzystywana w aplikacjach komercyjnych i amatorskich.

Pytanie 39

Ile i jakich urządzeń można podłączyć do multiswitcha oznaczonego jako 9/12?

	Liczba odbiorników TV	Liczba konwerterów satelitarnych	Liczba anten naziemnych
A.	12	2	1
B.	9	3	1
C.	9	1	2
D.	6	2	3

A. D.

B. A.

C. B.

D. C.

Wybierając inną odpowiedź, można popaść w szereg nieporozumień dotyczących funkcji i możliwości, jakie oferuje multiswitch 9/12. Niezrozumienie oznaczenia multiswitcha może prowadzić do błędnych wniosków dotyczących liczby podłączanych urządzeń. Na przykład, niektóre odpowiedzi mogą sugerować, że multiswitch może obsługiwać więcej niż 12 wyjść lub mniej niż 9 wejść. Takie założenia są niezgodne z jego specyfikacją, ponieważ przekroczenie liczby wyjść znacznie zmniejsza sprawność całego systemu i może prowadzić do degradacji sygnału, co skutkuje gorszą jakością obrazu. Ponadto, koncepcja podłączania większej liczby konwerterów, niż przewiduje standardowe oznaczenie, wprowadza w błąd, gdyż każdy konwerter ma ograniczoną ilość odbieranych sygnałów, a ich przeciążenie może prowadzić do zakłóceń. Zrozumienie specyfikacji multiswitcha jest kluczowe, aby móc odpowiednio zaplanować instalację i uniknąć nieprawidłowego doboru komponentów, które mogą nie tylko wpłynąć na jakość sygnału, ale także na stabilność całego systemu telewizyjnego. Praktyczne podejście do instalacji wymaga znajomości zasad działania takich urządzeń oraz umiejętności dostosowania ich do indywidualnych potrzeb, co jest kluczowe w efektywnym zarządzaniu sygnałem.

Pytanie 40

Które złącza zaciska się za pomocą narzędzia przedstawionego na rysunku?

A. SC

B. PS-2

C. RJ

D. BNC

Odpowiedź BNC jest poprawna, ponieważ narzędzie przedstawione na rysunku to zaciskarka przeznaczona do złącz BNC. Złącze to jest powszechnie stosowane w systemach monitoringu wideo, w tym CCTV, gdzie umożliwia szybkie i efektywne połączenie kabli koncentrycznych. Zaciskarka do złącz BNC jest niezbędnym narzędziem w instalacjach audio-wideo oraz w telekomunikacji, gdzie często wykorzystuje się sygnały RF (radio-frequency). W praktyce, poprawne zaciskanie złącz BNC zapewnia stabilność połączenia oraz minimalizuje straty sygnału, co jest kluczowe w zastosowaniach wymagających wysokiej jakości transmisji, jak np. w systemach zabezpieczeń. Przykładami zastosowania są instalacje CCTV w obiektach komercyjnych oraz systemy wideo w domach. Warto również zaznaczyć, że w branży telekomunikacyjnej i elektronicznej przestrzega się standardów dotyczących jakości połączeń, co podkreśla znaczenie właściwego doboru narzędzi, tak aby zapewnić optymalne działanie systemów.
