Którą z przedstawionych opraw oświetleniowych należy zastosować w piwnicy o zwiększonej wilgotności?
A.
B.
C.
Twoja odpowiedź
D.
Poprawna odpowiedź. Odpowiedź "C" jest uzasadniona, ponieważ oprawa oświetleniowa zaprezentowana na zdjęciu charakteryzuje się szczelną konstrukcją, co jest kluczowe w pomieszczeniach o zwiększonej wilgotności, takich jak piwnice. Zgodnie z normami, takimi jak PN-EN 60529, oprawy przeznaczone do użytku w warunkach wilgotnych powinny posiadać odpowiedni stopień ochrony IP, który zapewnia ochronę przed wnikaniem wody oraz pyłu. Dla piwnic zwykle zaleca się oprawy z stopniem IP65 lub wyższym, co oznacza, że są one całkowicie chronione przed kurzem i zabezpieczone przed strumieniem wody. Zastosowanie odpowiedniej oprawy oświetleniowej w takich miejscach nie tylko zapewnia bezpieczeństwo użytkowników, ale również przedłuża żywotność urządzenia, minimalizując ryzyko uszkodzenia spowodowanego wilgocią. Przykładem mogą być oprawy LED dostosowane do warunków zewnętrznych, które często spełniają te wymagania, oferując równocześnie efektywność energetyczną.
Pytanie 2
Który z urządzeń elektrycznych, zainstalowany w obwodzie systemu zasilania elektrycznego kuchenki trójfazowej, jest w stanie zidentyfikować przerwę w ciągłości przewodów jednej z faz?
A. Odgromnik
B. Czujnik zaniku fazy
Twoja odpowiedź
C. Przekaźnik priorytetowy
D. Stycznik elektromagnetyczny
Poprawna odpowiedź. Czujnik zaniku fazy to urządzenie, którego głównym zadaniem jest monitorowanie i wykrywanie ewentualnych przerw w zasilaniu w poszczególnych fazach obwodu elektrycznego. W kontekście kuchenek trójfazowych, które wymagają stabilnego zasilania z trzech faz, czujnik ten odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz sprawnego funkcjonowania urządzenia. Gdy zachodzi przerwa w jednej z faz, czujnik natychmiast wykrywa ten stan i może zainicjować odpowiednie działania, takie jak odłączenie urządzenia od zasilania, co zapobiega jego uszkodzeniu. Przykładowo, w kuchniach przemysłowych, gdzie kuchenki trójfazowe są wykorzystywane na dużą skalę, zastosowanie czujników zaniku fazy jest standardem, co wpływa na zwiększenie niezawodności i bezpieczeństwa operacji. Zgodnie z normami branżowymi, takie jak PN-EN 61439, zaleca się stosowanie czujników do monitorowania ciągłości zasilania w instalacjach elektrycznych, co w praktyce przekłada się na wyższą efektywność i minimalizację ryzyka awarii.
Pytanie 3
Na którym rysunku przedstawiono przyrząd do lokalizowania trasy przebiegu przewodów instalacyjnych pod tynkiem?
A.
B.
C.
Twoja odpowiedź
D.
Poprawna odpowiedź. Odpowiedź C jest w porządku, bo na tym rysunku widzimy detektor przewodów, który jest super ważnym narzędziem w elektryce. Detektory, takie jak te od Boscha, pomagają znaleźć ukryte kable pod tynkiem, co jest mega przydatne, gdy robimy remonty lub zakładamy nowe systemy elektryczne. Dzięki detektorowi możemy uniknąć uszkodzenia już istniejących instalacji, co może prowadzić do naprawdę poważnych problemów, jak zwarcia czy uszkodzenie sprzętu. W branży ważne jest, żeby dokładnie lokalizować przewody, co mówi norma IEC 60364. Poza tym, te urządzenia potrafią też rozpoznać różne typy przewodów, co bardzo ułatwia planowanie prac budowlanych i remontowych, moim zdaniem to spora oszczędność czasu.
Pytanie 4
Jakie uszkodzenie mogło wystąpić w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli?
Rezystancja izolacji, MΩ
Zmierzona między
Wymagana
L1–L2
L2–L3
L1–L3
L1–PEN
L2–PEN
L3–PEN
2,10
1,05
1,10
1,40
1,30
0,99
1,00
A. Przeciążenie jednej z faz.
B. Zawilgocenie izolacji jednej z faz.
Twoja odpowiedź
C. Zwarcie międzyfazowe.
D. Jednofazowe zwarcie doziemne.
Poprawna odpowiedź. Zawilgocenie izolacji jednej z faz jest kluczowym problemem, który może prowadzić do poważnych awarii w instalacji elektrycznej. Wartości rezystancji izolacji w podanej tabeli wskazują, że rezystancja między L3 a przewodem ochronno-neutralnym (PEN) wynosi 0,99 MΩ, co jest zaledwie poniżej wymaganej wartości 1 MΩ. Taki wynik sugeruje, że izolacja L3 może być narażona na działanie wilgoci, co zmniejsza jej zdolność do skutecznego izolowania przewodów elektrycznych. W praktyce, jeżeli wilgoć dostaje się do izolacji, może to prowadzić do korozji, uszkodzeń mechanicznych oraz zwiększonego ryzyka porażenia prądem. Dlatego niezwykle istotne jest regularne monitorowanie stanu izolacji przy użyciu odpowiednich narzędzi pomiarowych, takich jak megger, oraz przestrzeganie standardów, takich jak normy IEC 60364 i PN-EN 60204-1, które zalecają minimalne rezystancje dla bezpieczeństwa instalacji. W przypadku wykrycia zawilgocenia, należy przeprowadzić dokładną inspekcję i, jeżeli to konieczne, wymienić uszkodzone fragmenty układu. Zrozumienie tych zjawisk jest kluczowe dla zachowania bezpieczeństwa i niezawodności instalacji elektrycznej.
Pytanie 5
Na którym rysunku pokazano jednofazowy wyłącznik różnicowoprądowy?
A.
Twoja odpowiedź
B.
C.
D.
Poprawna odpowiedź. Jednofazowy wyłącznik różnicowoprądowy, przedstawiony na rysunku A, pełni kluczową rolę w ochronie instalacji elektrycznych przed porażeniem prądem oraz w zapobieganiu pożarom spowodowanym przez prądy upływowe. Główną cechą wyróżniającą to urządzenie są dwa zaciski przyłączeniowe, które odpowiadają za podłączenie przewodów fazowego i neutralnego, a także charakterystyczny przycisk testowy oznaczony literą 'T', który pozwala na sprawdzenie poprawności działania wyłącznika. W praktyce, jednofazowe wyłączniki różnicowoprądowe są powszechnie stosowane w domowych instalacjach elektrycznych, zwłaszcza w obwodach z gniazdami, aby zabezpieczyć użytkowników przed potencjalnymi zagrożeniami. Zgodnie z normami branżowymi, takie urządzenia powinny być montowane w każdym nowym budynku, co znacząco zwiększa poziom bezpieczeństwa użytkowników. Dodatkowo, regularne testowanie tych wyłączników jest kluczowe dla zapewnienia ich sprawności, dlatego rekomenduje się przeprowadzanie testów co najmniej raz na trzy miesiące.
Pytanie 6
Odbiornik elektryczny można przyłączyć do sieci typu TN-S stosując gniazdo umieszczone na rysunku
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Gniazdo typu B jest odpowiednie dla systemu TN-S, ponieważ zapewnia oddzielne zaciski dla przewodów ochronnego PE i neutralnego N. W systemie TN-S, kluczowym aspektem jest zachowanie separacji między tymi dwoma przewodami na całej długości instalacji, co minimalizuje ryzyko zakłóceń i zapewnia bezpieczeństwo użytkowników. Przykład zastosowania gniazda typu B można znaleźć w instalacjach elektrycznych w budynkach komercyjnych, gdzie stosowane są różnorodne odbiorniki elektryczne wymagające niezawodnego uziemienia oraz neutralnego przewodu. Dzięki oddzieleniu tych przewodów, osoby obsługujące gniazdo są lepiej chronione przed porażeniem elektrycznym. Zgodność z normami takimi jak PN-EN 60364-4-41, które określają wymagania dotyczące ochrony przed porażeniem elektrycznym, jest kluczowa dla zapewnienia wysokiego poziomu bezpieczeństwa w instalacjach elektrycznych.
Pytanie 7
Zdjęcie przedstawia
A. rozłącznik.
B. wyłącznik.
C. odłącznik.
Twoja odpowiedź
D. przełącznik.
Poprawna odpowiedź. Odłącznik, jako urządzenie elektryczne, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa w obwodach elektrycznych. Jego głównym zadaniem jest otwieranie obwodu w sposób widoczny i bezpieczny, co jest niezbędne podczas prac konserwacyjnych lub awaryjnych. W przeciwieństwie do innych urządzeń, takich jak wyłączniki czy przełączniki, odłącznik nie jest przeznaczony do regularnego włączania i wyłączania obwodu pod obciążeniem. Dzięki swojej konstrukcji, odłącznik umożliwia przerwanie obwodu bez ryzyka wystąpienia łuku elektrycznego, co czyni go bezpiecznym narzędziem. Przykłady zastosowania odłączników obejmują instalacje przemysłowe, gdzie wymagane jest bezpieczne odłączenie zasilania dla pracowników. W zgodzie z normami IEC 60947-3, odłączniki są klasyfikowane jako urządzenia do odłączania i są używane w systemach, gdzie bezpieczeństwo obsługi i dostępność są najważniejsze. Warto również zaznaczyć, że odłączniki mogą być stosowane w różnych konfiguracjach, co pozwala na adaptację do specyficznych potrzeb instalacji elektrycznych.
Pytanie 8
Jaka jest maksymalna moc kuchni elektrycznej zamontowanej w lokalu zasilanym napięciem 400/230V, jeśli obwód zasilający jest chroniony przez wyłącznik nadprądowy typu S-303 CLS6-C10/3?
A. 3,9 kW
B. 6,9 kW
Twoja odpowiedź
C. 2,9 kW
D. 9,6 kW
Poprawna odpowiedź. Poprawna odpowiedź wynosi 6,9 kW, co odpowiada maksymalnej mocy, jaką można uzyskać z wyłącznika nadprądowego typu S-303 CLS6-C10/3. Wyłączniki nadprądowe klasy C są przeznaczone do ochrony obwodów, w których występują prądy rozruchowe, co jest typowe dla urządzeń takich jak kuchenki elektryczne. Wyłącznik C10 oznacza, że jego maksymalny prąd znamionowy wynosi 10 A, co przy napięciu 230 V (typowym dla obwodów kuchennych w mieszkaniach) pozwala na obliczenie mocy: P = U x I, czyli 230 V x 10 A = 2300 W (2,3 kW). Jednak w przypadku kuchni elektrycznej zasilanej z trójfazowego zasilania 400 V, możemy zastosować również moc obliczoną z trzech faz: P = √3 x U x I = √3 x 400 V x 10 A = 6928 W, co daje nam 6,9 kW. Stosowanie wyłączników nadprądowych zgodnych z normami PN-EN 60898 jest kluczowe dla zapewnienia bezpieczeństwa i efektywności energetycznej instalacji. W praktyce, zainstalowanie kuchenki elektrycznej o mocy 6,9 kW umożliwia wygodne gotowanie oraz korzystanie z różnych funkcji, takich jak pieczenie i gotowanie na parze, bez ryzyka przeciążenia obwodu zasilającego.
Pytanie 9
Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli?
Rezystancja izolacji, MΩ
Zmierzona między
Wymagana
L1 – L2
L2 – L3
L1 – L3
L1 – PEN
L2 – PEN
L3 – PEN
2,10
1,05
1,10
1,40
1,30
0,99
1,00
A. Jednofazowe bezimpedancyjne zwarcie doziemne.
B. Przeciążenie jednej z faz.
C. Zwarcie międzyfazowe.
D. Pogorszenie izolacji jednej z faz.
Twoja odpowiedź
Poprawna odpowiedź. Prawidłowa odpowiedź dotycząca pogorszenia izolacji jednej z faz jest oparta na wynikach pomiarów rezystancji izolacji, które jasno wskazują na problem z izolacją w fazie L3. Wartość rezystancji izolacji dla L3-PEN wynosi 0,99 MΩ, co jest poniżej minimalnej wymaganej wartości 1 MΩ w instalacjach elektrycznych zgodnie z normą PN-EN 60204-1. Oznacza to, że potencjalnie niebezpieczne napięcie może pojawić się na obudowach urządzeń podłączonych do tej fazy, co stwarza ryzyko porażenia prądem. W praktyce, regularne pomiary rezystancji izolacji są kluczowe dla utrzymania bezpieczeństwa instalacji elektrycznych. Przy wykrywaniu pogorszenia izolacji, należy podjąć działania naprawcze, takie jak wymiana uszkodzonego przewodu lub poprawa warunków izolacyjnych. Warto również pamiętać, że według normy IEC 60364-6, kontrola izolacji powinna być przeprowadzana cyklicznie, co pozwala na wczesne wykrywanie problemów i minimalizowanie ryzyka awarii.
Pytanie 10
Zmywarka, która jest na stałe zainstalowana, powinna być podłączona do obwodu
A. oddzielnego dla zmywarki
Twoja odpowiedź
B. zasilającego gniazdka w łazience oraz kuchni
C. oddzielnego dla urządzeń gospodarstwa domowego
D. zasilającego gniazdka jedynie w kuchni
Poprawna odpowiedź. Zasilanie zmywarki z oddzielnego obwodu jest niezbędne ze względów bezpieczeństwa oraz zgodności z obowiązującymi normami elektrycznymi, takimi jak PN-IEC 60364. Zwiększa to nie tylko bezpieczeństwo użytkowania, ale także zapewnia odpowiednią moc dla urządzenia bez ryzyka przeciążenia innych obwodów. Zmywarki zazwyczaj wymagają większej mocy, zwłaszcza podczas cykli podgrzewania wody, co może powodować przeciążenie, jeśli są zasilane z ogólnych obwodów, zwłaszcza tych współdzielonych z innymi urządzeniami. Przykładowo, korzystając z oddzielnego obwodu, można uniknąć sytuacji, w której włączenie zmywarki podczas pracy innych urządzeń, takich jak piekarnik czy mikrofalówka, prowadzi do wyłączenia bezpieczników. Dobrą praktyką jest również stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które dodatkowo chronią przed porażeniem elektrycznym. Takie podejście nie tylko jest zgodne z regulacjami, ale również zwiększa komfort użytkowania w codziennym życiu.
Pytanie 11
W jaki sposób realizowana jest ochrona przed porażeniem elektrycznym poprzez dotyk pośredni w oprawie oświetleniowej drugiej klasy ochronności działającej w sieci TN-S?
A. Użycie napięcia zasilania o zmniejszonej wartości
B. Zasilanie z transformatora izolacyjnego
C. Połączenie obudowy z przewodem ochronnym sieci
Twoja odpowiedź
D. Zastosowanie podwójnej warstwy izolacji
Poprawna odpowiedź
Niepoprawna odpowiedź. W kontekście ochrony przed dotykiem pośrednim, wiele podejść może wydawać się atrakcyjnych, jednak nie są one wystarczające do zapewnienia właściwego poziomu bezpieczeństwa. Zastosowanie napięcia zasilającego o obniżonej wartości, choć teoretycznie może zredukować ryzyko porażenia, nie eliminuje go całkowicie, ponieważ w przypadku awarii izolacji nadal może wystąpić ryzyko niebezpiecznego napięcia. Zasilanie z transformatora separacyjnego również nie stanowi pełnej odpowiedzi na problem, gdyż chociaż transformator ten ogranicza ryzyko porażenia, to nie jest to rozwiązanie wystarczające w przypadku urządzeń, które nie są dostatecznie izolowane. Połączenie obudowy z przewodem ochronnym sieci jest bardziej charakterystyczne dla urządzeń klasy I, gdzie niezbędne jest uziemienie, natomiast w oprawach klasy II, które są projektowane bez przewodu ochronnego, takie podejście jest nieadekwatne. Te nieprawidłowe koncepcje często wynikają z braku zrozumienia zasad klasyfikacji sprzętu elektrycznego oraz norm bezpieczeństwa, takich jak IEC 61140, które jasno definiują wymagania dotyczące ochrony przeciwporażeniowej. Właściwe zrozumienie i zastosowanie zasad dotyczących izolacji oraz konstrukcji sprzętu jest kluczowe dla zapewnienia bezpieczeństwa użytkowników, co jest często pomijane w praktycznych zastosowaniach.
Pytanie 12
Do którego typu źródeł światła zalicza się lampę przedstawioną na rysunku?
A. Rtęciowych.
B. Elektroluminescencyjnych.
Twoja odpowiedź
C. Indukcyjnych.
D. Żarowych.
Poprawna odpowiedź. Lampa przedstawiona na rysunku to lampa LED, która należy do grupy źródeł światła elektroluminescencyjnych. Emituje ona światło dzięki procesowi elektroluminescencji, gdzie prąd elektryczny przepływa przez półprzewodnikowe diody, powodując emisję fotonów. W przeciwieństwie do lamp żarowych, które generują światło poprzez podgrzewanie włókna, lampy LED są znacznie bardziej energooszczędne i mają dłuższą żywotność. Zastosowanie diod LED w oświetleniu wnętrz, ulic, a także w elektronice użytkowej, przyczynia się do zmniejszenia zużycia energii i emisji dwutlenku węgla. Zgodnie z normami, lampy LED są preferowane w nowoczesnych rozwiązaniach oświetleniowych ze względu na ich wysoką efektywność energetyczną i niski poziom ciepła generowanego podczas pracy. Dobre praktyki w zakresie oświetlenia wskazują na coraz szersze wykorzystanie technologii LED w różnych sektorach, od komercyjnych po domowe, co czyni je kluczowym elementem zrównoważonego rozwoju w branży oświetleniowej.
Pytanie 13
Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz
A. przewód fazowy i przewód neutralny.
Twoja odpowiedź
B. wyłącznie przewód neutralny.
C. przewody fazowe i przewód neutralny.
Poprawna odpowiedź
D. wyłącznie przewody fazowe.
Niepoprawna odpowiedź. Wybór opcji ograniczającej włączenie ochronnika przeciwprzepięciowego wyłącznie między uziemieniem a przewodem neutralnym jest niewłaściwy, ponieważ nie uwzględnia pełnego zakresu zagrożeń, jakie mogą wystąpić w instalacjach elektrycznych. Ochronniki przeciwprzepięciowe są projektowane w taki sposób, aby chronić zarówno przewody fazowe, jak i neutralne, które mogą być narażone na przepięcia. Włączenie ochronnika tylko w relacji do przewodu neutralnego powoduje, że nie zabezpieczamy efektywnie pozostałych przewodów fazowych przed nadmiernymi napięciami. Podobnie, sugerowanie wyłącznie przewodów fazowych nie uwzględnia roli przewodu neutralnego, który również może doświadczać przepięć. Taka konfiguracja może prowadzić do poważnych uszkodzeń urządzeń, ponieważ energia z przepięcia nie zostanie odprowadzona w sposób bezpieczny, a sprzęt będzie narażony na awarie, co jest sprzeczne z zasadami projektowania instalacji elektrycznych oraz normami bezpieczeństwa. Właściwe włączenie ochronnika w sposób opisany w poprawnej odpowiedzi pozwala na zminimalizowanie ryzyka uszkodzeń oraz zapewnia zgodność z dobrymi praktykami branżowymi, co jest kluczowe w każdej instalacji elektrycznej.
Pytanie 14
Działanie którego środka ochrony przeciwporażeniowej w instalacji elektrycznej o napięciu znamionowym 230 V, pozwala ocenić miernik przedstawiony na rysunku?
A. Zasilania napięciem bezpiecznym.
B. Połączeń wyrównawczych.
C. Izolacji roboczej.
Twoja odpowiedź
D. Samoczynnego wyłączenia zasilania.
Poprawna odpowiedź. Izolacja robocza jest kluczowym elementem w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Miernik izolacji, przedstawiony na rysunku, służy do oceny stanu tej izolacji poprzez pomiar rezystancji. Wysoka rezystancja izolacji wskazuje na dobrą kondycję izolacji, co zapobiega przebiciu prądu do ziemi i potencjalnemu porażeniu elektrycznemu. W kontekście standardów, zgodnie z normą PN-EN 60204-1, regularne pomiary izolacji są wymagane w celu zapewnienia bezpieczeństwa urządzeń elektrycznych. W praktyce, miernik ten jest szczególnie użyteczny w okresowych przeglądach instalacji oraz w przypadku napraw i modyfikacji, aby upewnić się, że izolacja zachowuje odpowiednie właściwości, co jest niezbędne w każdej instalacji elektrycznej. Prawidłowe przeprowadzanie takich pomiarów jest elementem dobrych praktyk w branży elektroinstalacyjnej, co na pewno podnosi poziom bezpieczeństwa użytkowania instalacji.
Pytanie 15
Którą lampę przedstawiono na rysunku?
A. Ledową.
Twoja odpowiedź
B. Żarową.
C. Rtęciową.
D. Sodową.
Poprawna odpowiedź. Odpowiedź "Ledową" jest poprawna, ponieważ na zdjęciu widoczna jest lampa LED, która charakteryzuje się wieloma małymi diodami emitującymi światło. W przeciwieństwie do lamp żarowych, które mają jedno większe źródło światła, lampy LED oferują szereg zalet. Przykładowo, ich wydajność energetyczna jest znacznie wyższa, co prowadzi do oszczędności energii i dłuższej żywotności. W praktycznym zastosowaniu oznacza to, że lampy LED mogą być wykorzystywane w różnych kontekstach, jak oświetlenie wnętrz, iluminacje zewnętrzne, a także w instalacjach przemysłowych. Zgodnie z normami branżowymi, lampy LED nie emitują promieniowania UV, co czyni je bezpiecznymi w zastosowaniach, gdzie istotna jest ochrona przed szkodliwym wpływem światła. Warto również dodać, że technologia LED jest zgodna z trendami zrównoważonego rozwoju, co czyni je preferowanym wyborem w nowoczesnych budynkach.
Pytanie 16
Na którym rysunku przedstawiono układ zasilania lampy rtęciowej?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Odpowiedź B jest prawidłowa, ponieważ przedstawia typowy układ zasilania lampy rtęciowej, który składa się z dławika oraz kondensatora. Dławik, zwany także cewką, pełni kluczową rolę w stabilizacji prądu, co jest niezbędne dla prawidłowego działania lampy rtęciowej. W momencie zapłonu, lampa wymaga impulsu wysokiego napięcia, który generuje dławik. Po uruchomieniu, dławik ogranicza prąd, co jest istotne dla zapobiegania uszkodzeniom lampy przez nadmiar prądu. Kondensator z kolei wspiera dławik, pomagając w stabilizacji napięcia i minimalizując zakłócenia. W praktyce, układy zasilania lamp rtęciowych są szeroko stosowane w oświetleniu ulicznym oraz w dużych obiektach, gdzie ważna jest efektywność energetyczna oraz długotrwałość źródeł światła. Zastosowanie dławika i kondensatora w tych układach jest zgodne z obowiązującymi standardami branżowymi, co zapewnia ich niezawodność i bezpieczeństwo w użytkowaniu.
Pytanie 17

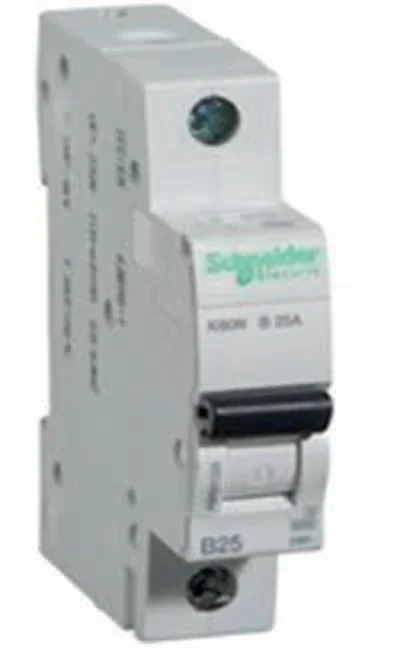

Który aparat przedstawiony jest na rysunku?
A. Wyłącznik nadmiarowo-prądowy.
Twoja odpowiedź
B. Rozłącznik izolacyjny.
C. Selektywny wyłącznik nadprądowy.
D. Ogranicznik przepięć.
Poprawna odpowiedź. Wyłącznik nadmiarowo-prądowy jest niezwykle ważnym elementem w ochronie instalacji elektrycznych. Jego głównym zadaniem jest automatyczne przerywanie obwodu w momencie, gdy natężenie prądu przekroczy ustalony bezpieczny poziom. Dzięki temu urządzeniu możliwe jest zabezpieczenie przed skutkami przeciążeń, które mogą prowadzić do uszkodzeń instalacji lub pożarów. W praktyce wyłączniki nadmiarowo-prądowe są wykorzystywane w różnorodnych aplikacjach, zarówno w domowych instalacjach elektrycznych, jak i w przemysłowych systemach zasilania. Kluczowe jest, aby dobierać odpowiednie urządzenia zgodnie z normami EN 60898, które definiują wymagania dotyczące wyłączników nadprądowych. Dobre praktyki wskazują na regularne testowanie tych urządzeń, co pozwala na upewnienie się, że działają one zgodnie z oczekiwaniami i są w stanie skutecznie chronić instalację przed przeciążeniami i zwarciami.
Pytanie 18
Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Żarówka z trzonkiem GU10 jest popularnym rozwiązaniem w oświetleniu, szczególnie w zastosowaniach domowych i komercyjnych. Trzonek GU10 ma charakterystyczne bolce, które umożliwiają łatwe i szybkie mocowanie żarówki w oprawie. W przypadku żarówki oznaczonej jako B na zdjęciu, widoczny jest podwójny bolec, co jednoznacznie wskazuje na typ GU10. Tego rodzaju żarówki są często stosowane w reflektorach sufitowych oraz oświetleniu akcentującym, co czyni je idealnym wyborem do różnych aranżacji wnętrz. Warto również zauważyć, że żarówki GU10 dostępne są w różnych wersjach, zarówno LED, jak i halogenowych, co daje większą elastyczność w doborze źródła światła odpowiedniego do danej przestrzeni. W kontekście dobrych praktyk, należy zawsze upewnić się, że dobieramy właściwe źródło światła do odpowiedniej oprawy, aby zapewnić optymalne warunki oświetleniowe oraz minimalizować ryzyko uszkodzenia sprzętu.
Pytanie 19
Który element oznacza się na schematach elektrycznych symbolem graficznym przedstawionym na rysunku?
A. Autotransformator.
B. Gniazdo z transformatorem separacyjnym.
Twoja odpowiedź
C. Łącznik krańcowy.
D. Dławik.
Poprawna odpowiedź. Gniazdo z transformatorem separacyjnym, oznaczone na schematach elektrycznych odpowiednim symbolem graficznym, pełni kluczową rolę w instalacjach elektrycznych, szczególnie w kontekście zapewnienia bezpieczeństwa użytkowników. Transformator separacyjny oddziela obwody niskonapięciowe od wysokiego napięcia, co minimalizuje ryzyko porażenia prądem. Zgodnie z normą PN-EN 60617, symbol graficzny dla gniazda z transformatorem separacyjnym jest jasno określony, co pozwala na łatwe rozpoznanie tego elementu na schematach. Przykładowo, w zastosowaniach medycznych, takie gniazda są często używane w aparaturze, gdzie kluczowe jest oddzielenie obwodów dla bezpieczeństwa pacjentów. Dzięki zastosowaniu transformatora separacyjnego, użytkownicy mogą być pewni, że ich sprzęt działa w bezpieczny sposób, a także spełnia wymogi dotyczące ochrony przed porażeniem elektrycznym. W praktyce, instalacja gniazd z transformatorem separacyjnym jest istotnym elementem ochrony w wielu branżach, co podkreśla znaczenie poprawnego rozpoznawania symboli graficznych na schematach.
Pytanie 20
Na którym rysunku przedstawiono przewód spawalniczy OnS-1?
A.
B.
Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Odpowiedź B jest poprawna, ponieważ przewód spawalniczy OnS-1 charakteryzuje się specyficzną konstrukcją, która jest dostosowana do spawania łukowego. Składa się z wielu cienkich drutów miedzianych, które są skręcone w pęczki, co zapewnia doskonałe przewodnictwo elektryczne oraz elastyczność. Tego typu przewody są szeroko stosowane w przemyśle spawalniczym, gdzie kluczowe jest utrzymanie wysokiej jakości połączeń oraz efektywności procesów spawania. W praktyce, wybór odpowiedniego przewodu spawalniczego ma bezpośredni wpływ na jakość realizowanych zadań oraz trwałość spoin. Ponadto, przewody takie jak OnS-1 spełniają normy IEC 60228 oraz EN 50525, które określają wymagania dotyczące przewodów elektrycznych, co czyni je niezawodnym wyborem dla profesjonalnych spawaczy. Zrozumienie konstrukcji i zastosowania przewodów spawalniczych jest kluczowe, aby uniknąć problemów związanych z wydajnością i bezpieczeństwem podczas pracy.
Pytanie 21
Na którym rysunku przedstawiono świetlówkę kompaktową?
A.
B.
C.
D.
Twoja odpowiedź
Poprawna odpowiedź. Świetlówka kompaktowa, znana również jako lampa energooszczędna, jest nowoczesnym rozwiązaniem w dziedzinie oświetlenia, które łączy w sobie efektywność energetyczną oraz długowieczność. W przeciwieństwie do tradycyjnych żarówek, świetlówki kompaktowe emitują znacznie więcej światła przy tej samej mocy, co sprawia, że są bardziej ekonomiczne i ekologiczne. Odpowiedź D przedstawia lampę o charakterystycznym kształcie składającym się z kilku zwiniętych rurek, co jest typowe dla świetlówek kompaktowych. W praktyce, zastosowanie takich lamp w domach i biurach pozwala na znaczące obniżenie kosztów energii elektrycznej, co jest zgodne z aktualnymi trendami w zakresie zrównoważonego rozwoju oraz normami dotyczącymi ochrony środowiska. Dodatkowo, świetlówki kompaktowe charakteryzują się dłuższą żywotnością, co ogranicza liczbę odpadów, a wiele modeli jest kompatybilnych z oprawami standardowymi, co ułatwia ich wymianę. W kontekście dobrych praktyk, warto zwrócić uwagę na certyfikaty energetyczne, które świadczą o wysokiej efektywności tych lamp.
Pytanie 22
Przedstawiony na rysunku zrzut ekranu miernika zawiera między innymi wyświetlaną w trakcie pomiaru wartość
A. prądu zadziałania zabezpieczenia.
B. znamionowego prądu instalacji.
C. maksymalnego prądu obciążenia.
D. spodziewanego prądu zwarcia.
Twoja odpowiedź
Poprawna odpowiedź. Dobra robota z odpowiedzią "spodziewany prąd zwarcia"! Na zrzucie ekranu widzimy, że wartość "Ik=17,79A" to rzeczywiście prąd zwarcia. To jest bardzo ważne w kontekście bezpieczeństwa instalacji elektrycznych, bo to pozwala określić, jakie mogą wystąpić przeciążenia w razie zwarcia. Moim zdaniem, znajomość tego prądu jest kluczowa, aby prawidłowo dobrać zabezpieczenia, takie jak wyłączniki nadprądowe czy różnicowoprądowe. Wiesz, zgodnie z normą PN-EN 60947-2, projektanci muszą brać pod uwagę, żeby zabezpieczenia były odpowiednio dobrane do spodziewanych wartości prądów zwarciowych. To pomaga uniknąć uszkodzeń instalacji i chroni przed porażeniem prądem. Wiedza o prądzie zwarcia przyda się też przy pomiarach impedancji pętli zwarcia, co z kolei pozwala ocenić, jak skuteczne są te zabezpieczenia. Zredukowanie wartości prądu zwarcia to dobry pomysł, dlatego ważne jest, by projektować instalacje z odpowiednimi parametrami. To zwiększa bezpieczeństwo i trwałość całej instalacji.
Pytanie 23
W celu naprawy kabla przyłączeniowego, który został uszkodzony podczas prac ziemnych i został ułożony bez zapasu, potrzebne są
A. mufa rozgałęźna oraz odcinek kabla
Twoja odpowiedź
B. dwie mufy kablowe i odcinek kabla
Poprawna odpowiedź
C. odcinek kabla oraz zgrzewarka
D. odcinek kabla zakończony głowicami
Niepoprawna odpowiedź. Wybór mufy rozgałęźnej i odcinka kabla nie jest adekwatny, ponieważ mufy rozgałęźne służą do rozdzielania sygnałów i energii elektrycznej na różne obwody, a nie do naprawy uszkodzonego kabla. Użycie mufy rozgałęźnej w kontekście naprawy kabla, który nie ma zapasu, prowadzi do ryzyka niewłaściwych połączeń, co może skutkować awarią całego systemu. Ponadto, sugerowanie użycia odcinka kabla i zgrzewarki jest również błędne, ponieważ zgrzewanie nie jest standardową metodą naprawy kabli przyłączeniowych, a realizacja takich operacji wiąże się z dodatkowymi ryzykami, jak na przykład niewłaściwe połączenia, które mogą prowadzić do wzrostu oporu lub przegrzewania się złącza. Ostatnia propozycja polegająca na użyciu odcinka kabla zakończonego głowicami jest niewłaściwa, gdyż głowice kablowe stosowane są głównie w kontekście kończenia kabli do urządzeń elektrycznych, a nie w sytuacji, gdy konieczne jest połączenie uszkodzonego kabla z nowym odcinkiem. Typowe błędy myślowe prowadzące do takich nieprawidłowych decyzji obejmują nieznajomość zasadności użycia konkretnych typów muf oraz ich zastosowania w kontekście naprawy kabli, co może prowadzić do zagrożeń dla bezpieczeństwa i niezawodności całej instalacji elektrycznej.
Pytanie 24
Do którego rodzaju ochrony przeciwporażeniowej zaliczane są środki ochrony opisane w tabeli?
1.
Urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.
2.
Dodatkowe połączenia wyrównawcze ochronne.
A. Ochrony podstawowej.
B. Ochrony uzupełniającej.
Twoja odpowiedź
C. Ochrony przy uszkodzeniu (dodatkowej).
D. Ochrony przez zastosowanie bardzo niskiego napięcia.
Poprawna odpowiedź. Wiesz, te środki ochrony, które były w tabeli, jak urządzenia różnicowoprądowe i połączenia wyrównawcze, to naprawdę ważna sprawa, jeśli chodzi o bezpieczeństwo instalacji elektrycznych. Ochrona uzupełniająca to coś, co wchodzi w grę, gdy standardowe zabezpieczenia nie są wystarczające. To szczególnie istotne w miejscach, gdzie ryzyko porażenia prądem jest większe, na przykład w łazienkach czy kuchniach. RCD świetnie działa, bo wyłapuje prąd upływu i go eliminuje, co naprawdę ratuje życie. Połączenia wyrównawcze też mają swoje miejsce, szczególnie tam, gdzie jest kilka źródeł zasilania. Dzięki nim zmniejsza się różnica potencjałów, co podnosi bezpieczeństwo użytkowników. Warto też znać normy, takie jak IEC 60364 i PN-EN 61008, bo one mówią, jak budować te instalacje, żeby były bezpieczne. Zrozumienie ochrony uzupełniającej to klucz do tego, żeby każdy, kto projektuje i wykonuje instalacje elektryczne, mógł to robić dobrze.
Pytanie 25
Który element przedstawionego na rysunku układu zasilania i sterowania silnikiem indukcyjnym steruje przełączeniem układu styczników łączących uzwojenia silnika w gwiazdę i w trójkąt?
A. Wyłącznik silnikowy.
B. Przekaźnik czasowy.
Twoja odpowiedź
C. Przycisk sterujący zwrotny NO.
D. Przycisk sterujący zwrotny NC.
Poprawna odpowiedź. Przekaźnik czasowy pełni kluczową rolę w układzie zasilania i sterowania silnikiem indukcyjnym, umożliwiając płynne przełączanie uzwojeń silnika między połączeniem w gwiazdę a w trójkąt. Dzięki zastosowaniu przekaźnika czasowego, możemy zminimalizować prądy rozruchowe silnika, co jest istotne dla jego długowieczności oraz efektywności energetycznej. W praktyce, przy włączaniu silnika w trybie gwiazdy, uzwojenia są połączone w sposób, który ogranicza prąd rozruchowy, a po ustabilizowaniu się obrotów, przekaźnik czasowy automatycznie przełącza układ na połączenie w trójkąt. Standardy dotyczące automatyki przemysłowej, takie jak normy IEC, zalecają stosowanie przekaźników czasowych w takich aplikacjach, aby zapewnić zgodność z wymogami bezpieczeństwa i efektywności operacyjnej. Właściwe zastosowanie przekaźników czasowych nie tylko zwiększa niezawodność układu, ale także pozwala na lepsze zarządzanie obciążeniem, co jest niezbędne w nowoczesnych systemach zasilania.
Pytanie 26
Który typ przewodu przedstawiono na ilustracji?
A. YAKY
B. YLY
C. YKY
Twoja odpowiedź
D. YALY
Poprawna odpowiedź. Odpowiedź YKY jest poprawna, ponieważ przewód ten charakteryzuje się izolacją wykonaną z polichlorku winylu (PVC), co zapewnia mu odpowiednią odporność na działanie warunków atmosferycznych oraz chemikaliów. Przewody YKY są powszechnie stosowane w instalacjach elektrycznych w budynkach, gdzie kluczowe jest zabezpieczenie przed uszkodzeniem i zapewnienie bezpieczeństwa użytkowania. Dodatkowo, przewód ten posiada trzy żyły miedziane, co umożliwia przesył energii elektrycznej w systemach trójfazowych. W zastosowaniach praktycznych, YKY wykorzystywany jest do zasilania maszyn, urządzeń oraz w instalacjach oświetleniowych, gdzie wymagana jest trwałość i odporność na różne czynniki. Standardy branżowe, takie jak PN-EN 50525-2-21, określają wymagania dla przewodów tego typu, podkreślając ich zastosowanie w budownictwie i przemyśle. Wiedza o typach przewodów i ich zastosowaniach jest kluczowa dla każdego specjalisty w dziedzinie elektroinstalacji, co pozwala na właściwy dobór materiałów do konkretnego zadania.
Pytanie 27
Z którym zaciskiem będzie połączony zacisk 42 stycznika K2 według przedstawionego schematu montażowego?
A. Z zaciskiem 22 stycznika K1
B. Z zaciskiem A2 stycznika K1
C. Z zaciskiem 4 listwy zaciskowej X1
Twoja odpowiedź
D. Z zaciskiem 3 listwy zaciskowej X1
Poprawna odpowiedź. Zacisk 42 stycznika K2 jest połączony z zaciskiem 4 listwy zaciskowej X1, co można zweryfikować na podstawie schematu montażowego. Ważne jest, aby dokładnie analizować schematy w kontekście połączeń elektrycznych, ponieważ zapewniają one wizualizację, która jest kluczowa dla właściwego zrozumienia działania obwodu. W praktyce, połączenia takie umożliwiają prawidłowe funkcjonowanie urządzeń, na przykład sterowanie silnikami lub innymi komponentami systemu. W przypadku styczników, poprawne połączenia są istotne dla zapewnienia ich niezawodnej pracy. Dobrą praktyką jest również dokumentowanie wszelkich połączeń, co ułatwia późniejsze serwisowanie oraz modyfikacje w instalacji. Zrozumienie schematu oraz umiejętność interpretacji połączeń elektrycznych są fundamentami pracy w branży elektroinstalacyjnej. Warto również zaznaczyć, że zgodność z normami oraz standardami branżowymi, takimi jak IEC, jest niezbędna dla zapewnienia bezpieczeństwa i efektywności działania systemów elektrycznych.
Pytanie 28
Jaką z wymienionych czynności kontrolnych należy przeprowadzić po zainstalowaniu trójfazowego silnika elektrycznego?
A. Mierzenie temperatury stojana
B. Mierzenie prędkości obrotowej
C. Sprawdzenie kierunku obrotów wału silnika
Twoja odpowiedź
D. Weryfikacja symetrii napięcia zasilającego
Poprawna odpowiedź. Sprawdzenie kierunku obrotów wału silnika elektrycznego jest kluczowym krokiem po jego montażu, ponieważ niewłaściwy kierunek obrotów może prowadzić do uszkodzenia silnika oraz urządzeń, z którymi jest połączony. W praktyce, wiele aplikacji wymaga, aby silnik obracał się w określonym kierunku, co jest szczególnie ważne w systemach napędowych, takich jak pompy, wentylatory czy maszyny robocze. Warto również pamiętać, że w przypadku silników trójfazowych zmiana kierunku obrotów jest możliwa poprzez zamianę miejscami dwóch dowolnych przewodów zasilających. Zgodnie z normami branżowymi, przed uruchomieniem silnika należy zawsze sprawdzić jego kierunek obrotów, aby zagwarantować prawidłowe działanie i uniknąć potencjalnych awarii. Dodatkowo, sprawdzenie kierunku obrotów może być dokumentowane w protokole uruchomieniowym, co jest zgodne z najlepszymi praktykami w zakresie zarządzania jakością oraz bezpieczeństwem w pracy. Warto także wspomnieć, że w przypadku silników używanych w automatyce przemysłowej, kierunek obrotów jest często monitowany przez systemy kontrolne, które mogą automatycznie reagować na nieprawidłowości.
Pytanie 29
Którą klasę ochronności posiada oprawa oświetleniowa opatrzona przedstawionym symbolem graficznym?
A. II
B. 0
C. I
Twoja odpowiedź
D. III
Poprawna odpowiedź. Oprawa oświetleniowa oznaczona symbolem klasy ochronności I zapewnia wysoki poziom bezpieczeństwa w użytkowaniu. Klasa ta charakteryzuje się posiadaniem podstawowej izolacji oraz dodatkowym przewodem ochronnym, co pozwala na skuteczne odprowadzenie ewentualnych prądów upływowych do ziemi. Dzięki temu, w przypadku uszkodzenia izolacji, metalowe elementy oprawy nie stają się źródłem zagrożenia dla użytkowników. Przykładem zastosowania tej klasy są oprawy stosowane w miejscach narażonych na wilgoć, takich jak łazienki czy zewnętrzne oświetlenie ogrodowe. Zgodnie z normami PN-EN 60598-1, urządzenia oznaczone klasą I muszą być również regularnie kontrolowane pod kątem stanu przewodu ochronnego oraz integralności izolacji. Takie działania pomagają w utrzymaniu bezpieczeństwa i zgodności z przepisami BHP, co jest kluczowe w każdej instalacji elektrycznej.
Pytanie 30
Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?
A. Z zaciskiem 22 stycznika K1
B. Z zaciskiem A2 stycznika K1
C. Z zaciskiem 4 listwy zaciskowej X1
Twoja odpowiedź
D. Z zaciskiem 3 listwy zaciskowej X1
Poprawna odpowiedź
Niepoprawna odpowiedź. Analizując wybrane odpowiedzi, zauważamy, że wiele z nich opiera się na błędnym zrozumieniu schematu montażowego. Po pierwsze, połączenie zacisku A2 stycznika K1 z zaciskiem 41 stycznika K2 jest nieprawidłowe, ponieważ A2 jest zazwyczaj zarezerwowane dla innego obwodu zasilającego, a nie do bezpośredniego połączenia z K2. W kontekście elektryki, każdy zacisk ma określone funkcje, a pomylenie ich może prowadzić do nieprawidłowego działania urządzenia oraz potencjalnych zagrożeń dla bezpieczeństwa. W przypadku zacisku 22 stycznika K1, który jest połączony z zaciskiem 13 K1, zrozumienie, jakie funkcje pełni każdy z tych zacisków i jak są one zorganizowane w obwodzie, jest kluczowe. Zacisk 4 listwy zaciskowej X1 również nie jest poprawnym połączeniem, ponieważ zgodnie ze schematem, powinien być zarezerwowany dla innych zadań w obwodzie stycznika K2. W praktyce błędy te często wynikają z nieuważnego czytania schematów oraz braku wiedzy na temat podstawowych zasad okablowania. Kluczowe jest, aby przed przystąpieniem do pracy zapoznać się z pełnym kontekstem i funkcjonalnością obwodów, co jest fundamentalne dla zapewnienia skuteczności i bezpieczeństwa w instalacjach elektrycznych.
Pytanie 31
Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?
A. 6 mm2
B. 10 mm2
Twoja odpowiedź
C. 4 mm2
D. 16 mm2
Poprawna odpowiedź. Minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w wewnętrznych liniach zasilających (WLZ) wynosi 10 mm2. Ta wartość jest określona przez normy dotyczące instalacji elektrycznych, takie jak PN-IEC 60364, które wskazują na konieczność zabezpieczenia przewodów przed przegrzewaniem oraz zapewnienia odpowiedniej nośności prądowej. Przekrój 10 mm2 jest stosowany, aby zminimalizować straty mocy i zapewnić bezpieczeństwo eksploatacji. Przykładowo, w budynkach jednorodzinnych, gdzie przewody te muszą obsługiwać różnorodne urządzenia elektryczne, zastosowanie przewodów o odpowiednio dużym przekroju pozwala na uniknięcie przeciążeń i potencjalnych zagrożeń pożarowych. W praktyce, stosowanie przewodów o zbyt małym przekroju może prowadzić do ich przegrzewania, co z kolei zwiększa ryzyko awarii systemu zasilania oraz uszkodzenia urządzeń elektrycznych.
Pytanie 32
Na którym schemacie przedstawiono prawidłowy sposób połączenia rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą?
A.
B.
C.
D.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź D jest faktycznie na miejscu. Pokazuje, jak powinno się podłączać przewody w rozdzielnicy, co jest naprawdę ważne z perspektywy bezpieczeństwa w instalacjach elektrycznych. Przewód neutralny (N) i ochronny (PE) są dobrze połączone, co jest kluczowe dla ochrony użytkowników. Dzięki temu zabezpieczenia nadmiarowoprądowe działają jak należy, więc w razie awarii odcinają prąd, a to chroni całą instalację przed uszkodzeniem. Dodatkowo, umiejscowienie licznika energii elektrycznej (kWh) przed zabezpieczeniem to zgodne z zasadami podejście, które ułatwia kontrolowanie zużycia energii. Właściwe materiały i przestrzeganie norm, takich jak PN-IEC 60364, to podstawa. Z mojego doświadczenia, dobre podłączenie w rozdzielnicy wpływa na całą instalację, co przekłada się na jej niezawodność i bezpieczeństwo.
Pytanie 33
Przedstawiony na rysunku przyrząd umożliwia
A. testowanie działania wyłączników różnicowoprądowych.
Twoja odpowiedź
B. określenie parametrów pętli zwarciowej.
C. testowanie zabezpieczeń nadprądowych.
D. pomiar rezystancji żył przewodów ochronnych.
Poprawna odpowiedź. Testowanie działania wyłączników różnicowoprądowych, znane również jako RCD, jest kluczowym aspektem zapewnienia bezpieczeństwa w instalacjach elektrycznych. Przyrząd Megger RCDT320, przedstawiony na rysunku, został zaprojektowany specjalnie do tego celu, co pozwala na dokładne sprawdzenie, czy wyłącznik reaguje na różnicę napięcia i skutecznie odłącza obwód w przypadku awarii. Przykładowo, zastosowanie tego narzędzia w praktyce pozwala na sprawdzenie, czy wyłącznik RCD działający w instalacji domowej reaguje na upływ prądu do ziemi, co może być spowodowane uszkodzeniem izolacji. Oprócz tego, regularne testowanie RCD jest zgodne z normami, takimi jak PN-EN 61008, które zalecają przeprowadzanie takich testów w określonych odstępach czasu dla zapewnienia niezawodności systemów elektrycznych. Użycie tego przyrządu jest nie tylko praktyką zalecaną, ale również wymaganą przez przepisy budowlane w wielu krajach, aby minimalizować ryzyko porażeń prądem i pożarów elektrycznych.
Pytanie 34
Którą funkcję w wyłączniku nadprądowym pełni element wskazany na ilustracji czerwoną strzałką?
A. Gasi łuk elektryczny.
B. Łączy styki.
C. Reaguje na zwarcia.
Twoja odpowiedź
D. Reaguje na przeciążenia.
Poprawna odpowiedź. Element wskazany na ilustracji czerwoną strzałką to bimetaliczny wyzwalacz termiczny, którego główną funkcją jest reagowanie na zwarcia w obwodzie. W momencie wystąpienia zwarcia, natężenie prądu gwałtownie wzrasta, co może prowadzić do poważnych uszkodzeń instalacji elektrycznej oraz zwiększa ryzyko pożaru. Bimetaliczny wyzwalacz termiczny działa na zasadzie odkształcania się dwóch różnych metali w odpowiedzi na wzrost temperatury, co powoduje zamknięcie obwodu i odłączenie zasilania. Zgodnie z normami IEC 60947-2 oraz EN 60898-1, wyłączniki nadprądowe są obowiązkowym elementem w nowoczesnych instalacjach elektrycznych, co podkreśla ich kluczowe znaczenie w zapewnieniu bezpieczeństwa. Przykładem zastosowania może być ochrona obwodów w budynkach mieszkalnych, gdzie wyłączniki te są projektowane tak, aby reagowały na wszelkie anomalie w działaniu urządzeń elektrycznych, co chroni zarówno użytkowników, jak i infrastrukturę. Dlatego znajomość funkcji bimetalicznych wyzwalaczy termicznych jest istotna dla każdego specjalisty z branży elektrycznej.
Pytanie 35
Co oznacza symbol literowy YKY?
A. kabel z żyłami aluminiowymi w izolacji i powłoce z PVC
B. kabel z żyłami miedzianymi w izolacji z PVC
Twoja odpowiedź
C. przewód oponowy warsztatowy z żyłami miedzianymi w izolacji z PVC
D. przewód telekomunikacyjny z żyłami aluminiowymi w izolacji i powłoce z PVC
Poprawna odpowiedź. Odpowiedź wskazująca na kabel o żyłach miedzianych w izolacji polwinitowej jest poprawna, ponieważ symbol literowy YKY odnosi się do kabli, które są powszechnie stosowane w instalacjach elektrycznych. Kable te charakteryzują się miedzianymi żyłami, co zapewnia dobrą przewodność elektryczną oraz odporność na korozję, a ich izolacja wykonana z polichlorku winylu (PVC) oferuje wysoką odporność na działanie niekorzystnych czynników atmosferycznych. Kable YKY są często wykorzystywane w systemach zasilania, w rozdzielniach elektrycznych czy w instalacjach przemysłowych, gdzie wymagana jest niezawodność i bezpieczeństwo. Dodatkowo, zgodnie z normą PN-EN 50525, kable YKY mogą być stosowane w warunkach, gdzie wymagana jest odporność na wysokie temperatury, co sprawia, że są one wszechstronne w zastosowaniach. Przykłady zastosowania obejmują zarówno instalacje w budynkach mieszkalnych, jak i przemysłowych, gdzie kable legitymują się dobrymi parametrami mechanicznymi oraz elektrycznymi niezbędnymi do efektywnego funkcjonowania systemów zasilających.
Pytanie 36
Który z podanych materiałów charakteryzuje się najniższą rezystywnością?
A. Aluminium
B. Nichrom
C. Miedź
Twoja odpowiedź
D. Stal
Poprawna odpowiedź. Miedź to materiał o wyjątkowo niskiej rezystywności, wynoszącej około 1.68 µΩ·m w temperaturze 20°C. Dzięki temu jest szeroko stosowana w aplikacjach elektrycznych, takich jak przewody, złączki i komponenty elektroniczne. Wysoka przewodność miedzi sprawia, że jest idealnym wyborem w sytuacjach, gdzie minimalizacja strat energii jest kluczowa. Przykładem może być wykorzystanie miedzi w instalacjach elektrycznych w budynkach mieszkalnych oraz w przemyśle motoryzacyjnym, gdzie przewody miedziane są standardem. Inne materiały, takie jak aluminium, mają wyższą rezystywność, co wpływa na zwiększenie strat energii w systemach elektrycznych. W praktyce, miedź jest również preferowana w zastosowaniach wymagających dużej odporności na korozję oraz wysokiej trwałości, co czyni ją materiałem pierwszego wyboru w wielu normach branżowych dotyczących elektryczności i elektroniki.
Pytanie 37
Co ile lat, zgodnie z Prawem budowlanym, należy przeprowadzać okresową kontrolę stanu technicznego instalacji elektrycznej w obiekcie budowlanym?
A. Co najmniej raz na rok
B. Tylko przed uruchomieniem nowych maszyn
C. Po każdej naprawie maszyn
D. Co najmniej raz na pięć lat
Twoja odpowiedź
Poprawna odpowiedź. Zgodnie z Prawem budowlanym okresową kontrolę stanu technicznego instalacji elektrycznej w obiekcie budowlanym wykonuje się co najmniej raz na pięć lat. Chodzi tu głównie o art. 62 ust. 1 pkt 2 Prawa budowlanego. Taka kontrola nie jest tylko formalnością do papierów, bo obejmuje realną ocenę bezpieczeństwa instalacji: stan połączeń, osprzętu, zabezpieczeń, środków ochrony przeciwporażeniowej, rezystancję izolacji przewodów oraz uziemienia instalacji i aparatów. W praktyce elektryk z odpowiednimi kwalifikacjami wykonuje oględziny i pomiary, np. rezystancji izolacji, ciągłości przewodów ochronnych czy skuteczności ochrony przez samoczynne wyłączenie zasilania. Moim zdaniem to jeden z ważniejszych przeglądów w budynku, bo instalacja może wyglądać normalnie, a mieć już luźne zaciski, przegrzane styki albo słabą izolację. Dobre praktyki branżowe mówią też, żeby po większych przeróbkach, awariach albo zalaniu nie czekać ślepo pięciu lat, tylko sprawdzić instalację wcześniej. Termin pięcioletni to wymagane minimum prawne, a nie zakaz częstszej kontroli.
Pytanie 38
Z którego z wymienionych materiałów wykonuje się rezystory drutowe?
A. Z aluminium.
B. Z mosiądzu
C. Z kanthalu.
Twoja odpowiedź
D. Z cynku.
Poprawna odpowiedź. Rezystory drutowe wykonuje się z kanthalu, ponieważ jest to specjalny stop oporowy o bardzo dużej rezystywności i wysokiej odporności temperaturowej. Kanthal to najczęściej stop żelaza z chromem i aluminium (FeCrAl), zaprojektowany właśnie do pracy jako element grzejny lub rezystancyjny. Z mojego doświadczenia wynika, że w praktyce elektrycznej i elektronicznej, jeśli chcemy mieć rezystor, który może się mocno nagrzewać, znosić duże moce i się nie przepalać od razu, to naturalnym wyborem jest właśnie drut oporowy z kanthalu albo podobnego stopu (np. konstantan, nichrom – ale w pytaniu chodzi konkretnie o kanthal). Kanthal ma tę zaletę, że przy nagrzewaniu nie zmienia zbyt mocno swoich parametrów elektrycznych, ma stosunkowo stabilny współczynnik temperaturowy oporu i tworzy na powierzchni warstwę tlenków, która chroni go przed utlenianiem. Dlatego rezystory drutowe dużej mocy, stosowane np. w obwodach rozruchowych silników, w układach hamowania silników falownikowych, w rezystorach obciążeniowych do testów zasilaczy czy przetwornic, są nawijane właśnie z takiego drutu na ceramiczny karkas. W dobrych praktykach warsztatowych zwraca się uwagę, żeby nie stosować zwykłych metali konstrukcyjnych na elementy oporowe, tylko właśnie specjalne stopy oporowe takie jak kanthal – to wynika i z norm materiałowych, i z doświadczeń eksploatacyjnych: rezystor ma trzymać wartość, nie palić się i nie zmieniać parametrów po kilku nagrzaniach. Kanthal dokładnie to zapewnia i dlatego jest klasycznym materiałem dla rezystorów drutowych i elementów grzejnych.
Pytanie 39
Które styczniki należy załączyć w układzie zasilania silnika trójfazowego pierścieniowego, przedstawionego na schemacie, aby uzyskać największą prędkość obrotową wirnika?
A. K1, K2
B. K1, K4
Twoja odpowiedź
C. K2, K3
D. K3, K4
Poprawna odpowiedź. Prawidłowo – żeby silnik trójfazowy pierścieniowy osiągnął największą prędkość obrotową, musi pracować bez dodatkowych rezystancji w obwodzie wirnika. Na schemacie stycznik K1 zasila stojan silnika z sieci trójfazowej, a stycznik K4 zwiera wszystkie stopnie rezystancji rozruchowych R1, R2, R3 w obwodzie pierścieni. Po załączeniu K1 i K4 prąd wirnika płynie bezpośrednio przez pierścienie, bez przejścia przez rezystory, co oznacza minimalne straty i maksymalną prędkość zbliżoną do synchronicznej (poślizg ma wtedy małą wartość roboczą). W praktyce wygląda to tak, że rozruch wykonuje się stopniowo: najpierw włączone są największe rezystancje, żeby ograniczyć prąd rozruchowy i zwiększyć moment startowy, a potem kolejne stopnie są zwierane – aż do stanu, który pokazuje właśnie kombinacja K1 + K4. Z mojego doświadczenia w utrzymaniu ruchu wynika, że często popełnia się błąd, zostawiając część rezystancji „na stałe”, co powoduje przegrzewanie oporników i spadek sprawności. Dobre praktyki mówią jasno: rezystancje rozruchowe w silniku pierścieniowym służą tylko do startu i ewentualnie do krótkotrwałej regulacji przy rozruchu ciężkim, a praca ustalona powinna odbywać się przy zwartym wirniku. Z punktu widzenia charakterystyk mechanicznych oznacza to największą prędkość obrotową i najmniejsze straty mocy w rezystorach, co zaleca się w dokumentacjach producentów silników i w typowych układach stosowanych w przemyśle, np. przy napędzie suwnic czy dużych wentylatorów.
Pytanie 40
Na ilustracji przedstawiono schemat układu do wykonania pomiaru
A. rezystancji izolacji.
B. rezystancji uziomu.
Twoja odpowiedź
C. impedancji pętli zwarcia.
D. parametrów wyłącznika różnicowoprądowego.
Poprawna odpowiedź. Na schemacie widać typowy układ do pomiaru rezystancji uziomu metodą 3‑przewodową (czasem mówi się: 3‑biegunową). Mamy zaciski miernika oznaczone E, S, H oraz dwa pomocnicze uziomy wbijane w grunt – sondę prądową i sondę napięciową – plus badany uziom przy obiekcie. To dokładnie odpowiada pomiarowi rezystancji uziemienia, a nie żadnemu innemu pomiarowi z listy. Miernik wytwarza prąd pomiędzy zaciskiem E (uziom badany) a zaciskiem H (sonda prądowa w ziemi), a następnie mierzy spadek napięcia między E a S (sonda napięciowa). Na tej podstawie oblicza R = U/I, czyli rezystancję uziomu. W praktyce takie pomiary wykonuje się przy odbiorach instalacji, przy okresowych przeglądach ochrony przeciwporażeniowej oraz przy weryfikacji skuteczności uziemienia ochronnego, odgromowego czy uziomów stacji transformatorowych. Normowo odnosi się to m.in. do PN‑HD 60364 i PN‑EN 62305, gdzie wymagane są odpowiednie wartości rezystancji uziemienia w zależności od układu sieci i rodzaju instalacji. Moim zdaniem warto zapamiętać też układ rozmieszczenia sond: sonda prądowa H zwykle najdalej od obiektu, sonda napięciowa S mniej więcej w 0,6 odległości między badanym uziomem a sondą prądową – to minimalizuje wpływ wzajemnego nakładania się pól potencjału. W praktyce często trzeba kombinować z miejscem wbicia sond, omijać przewodzące konstrukcje, rury, zbrojenia, bo one potrafią mocno zafałszować wynik. Dobrą praktyką jest też wykonanie kilku pomiarów przy różnym położeniu sondy napięciowej i sprawdzenie stabilności wyniku – jeśli rezystancja się nie zmienia, układ pomiarowy jest poprawnie rozłożony.
