Pytanie 1

Z jakiego układu zasilania powinna być zasilana maszyna mechatroniczna, skoro na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

A. TI

B. TN – C

C. TT

D. TN – S

Odpowiedź TN-S jest prawidłowa, ponieważ oznaczenie 400 V ~ 3/N/PE wskazuje na sieć trójfazową z przewodem neutralnym oraz przewodem ochronnym. W układzie TN-S przewód neutralny (N) oraz przewód ochronny (PE) są odseparowane, co zwiększa bezpieczeństwo użytkowania urządzeń mechatronicznych. Stosowanie sieci TN-S jest zgodne z normami IEC 60364, które zalecają, by w przypadku zasilania systemów wymagających wysokiego poziomu bezpieczeństwa elektrycznego, stosować właśnie ten typ układu. Przykładem zastosowania układu TN-S mogą być środowiska przemysłowe, gdzie urządzenia mechatroniczne zasilane są z sieci o wysokiej mocy, minimalizując ryzyko porażenia prądem. Dodatkowo, TN-S pozwala na lepszą ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w przypadku wrażliwych urządzeń elektronicznych. Z tego względu układ TN-S jest preferowany w nowoczesnych instalacjach elektrycznych.

Pytanie 2

Jakie urządzenie powinno być użyte, aby zredukować natężenie prądu rozruchowego silnika indukcyjnego, który napędza systemy mechatroniczne?

A. Ochrona przed przeciążeniem

B. Układ miękkiego startu

C. Włącznik z opóźnieniem

D. Sterownik PLC

Wybór zabezpieczenia nadprądowego jako sposobu na ograniczenie prądu rozruchowego silnika indukcyjnego jest chybiony. Zabezpieczenia te mają na celu ochronę obwodów przed nadmiernym prądem, ale nie są w stanie kontrolować prądu rozruchowego, który jest zjawiskiem chwilowym. Zamiast tego, ich zadaniem jest odłączenie zasilania w momencie, gdy prąd przekroczy określoną wartość, co może prowadzić do niepotrzebnych przerw w pracy urządzeń. Ponadto, stosowanie sterownika PLC w kontekście redukcji prądu rozruchowego również nie jest skutecznym rozwiązaniem. PLC są zaprojektowane do zarządzania procesami automatyzacji, ale same w sobie nie mają mechanizmów ograniczających prąd rozruchowy. Włącznik z opóźnieniem, mimo że może opóźniać załączenie urządzeń, nie wpływa na natężenie prądu w chwili uruchomienia silnika. Te błędne koncepcje mogą wynikać z niepełnego zrozumienia działania silników oraz ich charakterystyki pracy. Kluczem do skutecznego zarządzania prądem rozruchowym jest zastosowanie odpowiednich technologii, takich jak układ miękkiego startu, który w sposób aktywny kontroluje proces uruchamiania i minimalizuje niekorzystne skutki dużych prądów w momencie startu. W praktyce, brak właściwego podejścia do tego problemu może prowadzić do uszkodzeń sprzętu, wzrostu kosztów eksploatacji oraz obniżenia efektywności całego systemu.

Pytanie 3

Zmierzyliśmy rezystancję pomiędzy czterema końcówkami 1, 2, 3, 4 uzwojeń transformatora napięcia 230 V/24 V i otrzymaliśmy następujące wartości: R₁₂ = ∞, R₁₃ = 0,05 Ω, R₁₄ = ∞, R₂₃ = ∞, R₂₄ = 0,85 Ω, R₃₄ = ∞. Które końcówki powinny być użyte do podłączenia napięcia 230 V?

A. 1, 3

B. 2, 3

C. 1, 2

D. 2, 4

Podane odpowiedzi mogą prowadzić do nieporozumień związanych z analizą połączeń w transformatorach. Wybór końcówek 2 i 3 lub 1 i 4 nie uwzględnia faktu, że transformator działa na zasadzie współpracy uzwojeń, a niewłaściwe połączenie może prowadzić do zjawiska, w którym transformator nie będzie w stanie poprawnie funkcjonować lub wręcz może ulec uszkodzeniu. Na przykład, końcówki 2 i 3 mają nieskończoną rezystancję, co oznacza, że nie są one fizycznie połączone w obwodzie uzwojenia transformatora. Oznacza to, że podłączenie napięcia do tych końcówek nie przyniesie oczekiwanych rezultatów i nie aktywuje transformatora. Ponadto, podłączenie końcówek 1 i 4, gdzie rezystancja również wynosi nieskończoność, jest kolejnym błędem, ponieważ uniemożliwia to przepływ prądu przez uzwojenie. W praktyce, aby prawidłowo zasilić transformator, należy zwrócić uwagę na rezystancje pomiędzy końcówkami oraz na to, które z nich rzeczywiście są połączone. Zrozumienie tych zasad jest kluczowe dla zapewnienia efektywnego funkcjonowania układów elektrycznych w zastosowaniach przemysłowych i domowych, a także dla przestrzegania norm bezpieczeństwa i dobrych praktyk w branży elektrotechnicznej.

Pytanie 4

Który kabel w sieci elektrycznej zasilającej silnik trójfazowy jest oznaczony izolacją w kolorze żółto-zielonym?

A. Ochronny

B. Sterujący

C. Fazowy

D. Neutralny

Przewód z izolacją w kolorach żółto-zielonym jest klasycznym przewodem ochronnym, co jest zgodne z normą PN-EN 60446, która określa zasady oznaczania przewodów elektrycznych. Ochrona przed porażeniem prądem elektrycznym jest kluczowym aspektem bezpieczeństwa w instalacjach elektrycznych, zwłaszcza w kontekście urządzeń przemysłowych, takich jak silniki trójfazowe. Przewód ochronny jest odpowiedzialny za uziemienie urządzenia, co minimalizuje ryzyko porażenia w przypadku awarii izolacji. Przykładowo, w przypadku uszkodzenia silnika, przewód ochronny prowadzi niebezpieczny prąd do ziemi, zapobiegając poważnym wypadkom. Stosowanie przewodów ochronnych zgodnie z przyjętymi normami, takimi jak norma IEC 60364, jest niezbędne dla bezpieczeństwa pracowników oraz użytkowników urządzeń elektrycznych. Warto również zwrócić uwagę, że przewody ochronne powinny być regularnie kontrolowane oraz, w miarę potrzeby, wymieniane, by zapewnić ich skuteczność.

Pytanie 5

Która z wymienionych metod jest stosowana podczas przeprowadzania początkowego testowania programu stworzonego dla robota przemysłowego?

A. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 20%

B. Automatyczne odtwarzanie ruchów z prędkością ruchu ustawioną na 100%

C. Ręczne odtwarzanie ruchów, krok po kroku z prędkością ruchu ustawioną na 100%

D. Automatyczne odtwarzanie ruchów, z prędkością ruchu ustawioną na 20%

Ręczne odtwarzanie ruchów krok po kroku z prędkością ruchu ustawioną na 20% jest kluczowym etapem w procesie testowania programów dla robotów przemysłowych. Taki sposób testowania umożliwia inżynierom dokładne obserwowanie zachowania robota w kontrolowanym środowisku, co pozwala na wczesne wykrywanie ewentualnych błędów w programie. Przy tak niskiej prędkości można zminimalizować ryzyko uszkodzenia robota oraz otoczenia, co jest szczególnie ważne w kontekście bezpieczeństwa. W praktyce, manualne testowanie ruchów umożliwia także dostosowanie programu do specyficznych wymagań zadania, a także optymalizację trajektorii ruchu robota. W przypadku wykrycia błędów, inżynierowie mogą łatwo wprowadzić zmiany w programie, a następnie przetestować je w tym samym trybie. Takie podejście jest zgodne z najlepszymi praktykami w branży automatyzacji przemysłowej, które zalecają przeprowadzanie testów w sposób sekwencyjny przed przejściem do pełnej automatyzacji.

Pytanie 6

W obwodzie o schemacie przedstawionym na rysunku wartości rezystancji wynoszą: R1 = R2 = 100 Ω, R3 = R4 = 50 Ω. Określ, który z rezystorów jest uszkodzony, jeżeli przez źródło płynie prąd o natężeniu 100 mA.

A. Rl

B. R4

C. R2

D. R3

Wybór odpowiedzi innej niż R4 może wynikać z kilku błędnych koncepcji i niepełnego zrozumienia zasad działania obwodów elektrycznych. Na przykład, wybór R2 jako uszkodzonego rezystora nie uwzględnia faktu, że R1 i R2 są połączone równolegle. W przypadku równoległego połączenia rezystorów całkowita rezystancja jest zawsze mniejsza niż najmniejsza z wartości poszczególnych rezystorów. Dlatego jeśli R2 byłby uszkodzony, obwód nie mógłby przekroczyć wartości rezystancji obliczonej dla R1, a całkowity prąd obwodu nie wynosiłby 100 mA. R3 również nie może być uszkodzony, ponieważ jego zachowanie w obwodzie równoległym z R4 nie wpływa na całkowity prąd, gdyż pracują one w tym samym zestawie. Ponadto, wybór Rl, który nie jest wymieniony w opisie jako rezystor, może sugerować nieporozumienie w zakresie identyfikacji komponentów obwodu. Takie błędne przyjęcia wskazują na typowe pułapki myślowe, takie jak niewłaściwe rozumienie schematów i obliczeń związanych z obwodami elektrycznymi, co może prowadzić do dalszych pomyłek w diagnostyce i projektowaniu obwodów. Kluczowe jest zrozumienie, że każdy rezystor w obwodzie ma określony wpływ na całkowitą rezystancję i natężenie prądu, a ich uszkodzenie może prowadzić do nieprzewidywalnych zachowań w obwodzie.

Pytanie 7

Jakie są różnice między blokiem funkcyjnym przerzutnika RS a blokiem przerzutnika SR w PLC?

A. Ilością stanów pośrednich

B. Czasem reakcji

C. Przewagą sygnałów Set i Reset

D. Odwróceniem sygnałów Set i Reset

Zauważ, że wybrałeś poprawną odpowiedź, bo jest istotna różnica między przerzutnikiem RS a SR. W przerzutniku RS sygnał Set zawsze ma pierwszeństwo. To znaczy, że jak go aktywujesz, to wyjście idzie w stan wysoki. Dopiero gdy Set nie działa, możemy mówić o sygnale Reset. Ta zasada jest naprawdę ważna, zwłaszcza w automatyce. Na przykład, w różnych systemach sterowania, chcemy, żeby urządzenie znowu zaczęło działać po wyłączeniu. Dzięki przerzutnikowi RS to jest całkiem proste i bezpieczne. No i wiesz, standardy jak IEC 61131-3 mówią o tym, jak powinny działać programy do PLC, więc dobrze znać te różnice, żeby nie popełnić błędów przy projektowaniu systemów. Moim zdaniem, im lepiej rozumiesz te kwestie, tym lepiej zaprojektujesz swoje układy.

Pytanie 8

Podaj operatora, który jest stosowany w języku IL i musi być uwzględniony w programie sterującym, aby zrealizować wywołanie bloku funkcyjnego FUN_1?

A. LD FUN_1

B. JMP FUN_1

C. RET FUN_1

D. CAL FUN_1

Użycie operatorów JMP, LD i RET w kontekście wywoływania bloków funkcyjnych w języku IL może prowadzić do niedokładności w programowaniu oraz błędnych wniosków. Operator JMP służy do wykonywania skoków do określonych etykiet w programie, co oznacza, że nie jest przeznaczony do aktywacji bloku funkcyjnego, ale raczej do zmiany kolejności wykonywania instrukcji. W przypadku programowania PLC, poleganie na operatorach skoku może wprowadzić chaos w logice programowej, co utrudnia zrozumienie i debugowanie kodu. Z kolei operator LD jest używany do ładowania wartości do akumulatora, co jest krokiem niezbędnym w operacjach arytmetycznych czy logicznych, ale nie pozwala na wywołanie bloku funkcyjnego. Użycie LD zamiast CAL może prowadzić do sytuacji, w której inżynierowie mogą sądzić, że wczytali odpowiednie dane, nie realizując jednak funkcjonalności bloku funkcyjnego. Operator RET kończy działanie bloku lub procedury, co w kontekście wywołania bloku funkcyjnego jest absolutnie nieadekwatne. Używanie RET w tym miejscu może prowadzić do frustracji, gdyż zamyka ono możliwości dalszego przetwarzania. Zrozumienie funkcji każdego z tych operatorów oraz ich właściwego zastosowania jest kluczowe dla efektywnego programowania w środowisku automatyki, dlatego zaleca się stosowanie operatora CAL dla wywołań bloków funkcyjnych.

Pytanie 9

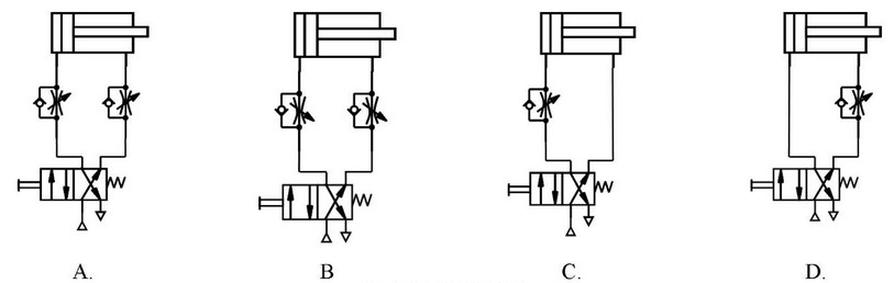

Na którym schemacie przedstawiono układ sterowania siłownikiem pneumatycznym z dławieniem wylocie?

A. D.

B. B.

C. C.

D. A.

Wybór schematu A, C lub D jako poprawnego układu sterowania siłownikiem pneumatycznym z dławieniem wylocie jest nieuzasadniony z punktu widzenia funkcjonalności i zasad działania pneumatycznych systemów sterowania. Schemat A może przedstawiać układ bez odpowiedniego mechanizmu regulacyjnego, co skutkuje brakiem kontroli nad prędkością ruchu tłoka. W przypadku schematu C, zawór dławiący mógłby być umiejscowiony w niewłaściwej części układu, co prowadziłoby do nieefektywnego ograniczenia przepływu powietrza i braku stabilności w działaniu siłownika. W analogiczny sposób, schemat D mógłby przedstawiać układ, w którym zawór dławiący nie jest w ogóle uwzględniony, co świadczy o błędnym zrozumieniu podstawowych zasad regulacji pneumatycznej. Wybierając niepoprawną odpowiedź, można zapomnieć o kluczowej roli, jaką odgrywa dławienie w wydajności i bezpieczeństwie operacyjnym systemu. Zrozumienie, jakie dławienie pełni funkcje, może pomóc uniknąć typowych błędów myślowych, takich jak mylenie dławienia z innymi formami regulacji przepływu, które nie zapewniają takiej samej precyzyjnej kontroli nad ruchem tłoka.

Pytanie 10

Jakie ciśnienie cieczy powinno być w układzie hydraulicznym, aby siłownik o powierzchni czynnej tłoka A = 80 cm² był w stanie wygenerować siłę F = 150 kN?

A. 1,875 bara

B. 1875 barów

C. 18,75 bara

D. 187,5 bara

Analizując pozostałe odpowiedzi, warto zwrócić szczególną uwagę na błędne zrozumienie relacji między siłą, ciśnieniem a powierzchnią tłoka. Odpowiedzi takie jak 1,875 bara czy 18,75 bara sugerują, że osoba udzielająca odpowiedzi może nie dostrzegać proporcji między jednostkami. Przy obliczaniu ciśnienia, kluczowe jest prawidłowe przeliczenie jednostek. 1,875 bara to zbyt niskie ciśnienie, które w żadnym przypadku nie mogłoby wygenerować siły 150 kN na powierzchni 80 cm², ponieważ przy takim ciśnieniu uzyskalibyśmy siłę nieprzekraczającą 15 kN, co jest znacznie poniżej wymaganej wartości. Z kolei odpowiedź 187,5 bara, choć poprawna, wyjaśnia, dlaczego takie podejście jest właściwe. 1875 barów to zbyt wysoka wartość ciśnienia, która mogłaby prowadzić do uszkodzenia układów hydraulicznych. Takie błędy często wynikają z nieprawidłowej interpretacji wzoru i błędnego przeliczania jednostek, co skutkuje znacznymi różnicami w obliczeniach. W hydraulice, precyzyjne obliczenia są niezbędne, a zrozumienie podstawowych zasad, takich jak prawo Pascala, jest kluczowe dla efektywnego projektowania systemów. Nie można też zapominać, że w praktyce, ciśnienie musi być dostosowane do specyfikacji komponentów układu, co może się różnić w zależności od zastosowania i wymagań technicznych. Zastosowanie nieprawidłowych wartości ciśnienia może prowadzić do awarii, a w skrajnych przypadkach do zagrażających życiu wypadków w miejscu pracy.

Pytanie 11

Podczas czynności konserwacyjnych wykryto niewystarczający poziom sprężania powietrza w sprężarce tłokowej. Który z wymienionych komponentów sprężarki z pewnością nie uległ zniszczeniu?

A. Korbowód tłoka

B. Zawór ssący

C. Gładź cylindra

D. Uszczelka głowicy

Korbowód tłoka jest kluczowym elementem układu tłokowego sprężarki, ale jego stan nie wpływa bezpośrednio na poziom sprężania powietrza. Działa on jako przekaźnik ruchu, przekształcając ruch obrotowy wału korbowego na ruch posuwisty tłoka. W przypadku niskiego poziomu sprężania, przyczyny mogą leżeć w innych elementach, takich jak zawory lub gładź cylindra. Na przykład, zużycie gładzi cylindra może prowadzić do nieszczelności, co skutkuje obniżonym sprężaniem. Korbowód, będąc elementem mechanicznym, jest bardziej odporny na uszkodzenia, jeśli nie jest obciążony innymi problemami, takimi jak rozszczelnienie. Dobra praktyka w konserwacji sprężarek zaleca regularne kontrole stanu korbowodu oraz jego smarowanie, aby zminimalizować ryzyko uszkodzeń. Korbowód tłoka powinien być również sprawdzany pod kątem luzów, aby zapewnić efektywność całego układu sprężania.

Pytanie 12

Sterownik PLC powinien zarządzać systemem nagrzewnicy, który składa się z wentylatora oraz zestawu grzałek. Jaką czynność należy podjąć, aby uniknąć przegrzania obudowy nagrzewnicy po jej dezaktywowaniu?

A. Zmniejszyć prędkość obrotową silnika wentylatora

B. Opóźnić dezaktywację wentylatora

C. Opóźnić dezaktywację grzałek

D. Zwiększyć moc grzałek

Opóźnienie wyłączenia wentylatora jest kluczowym działaniem mającym na celu ochronę obudowy nagrzewnicy przed przegrzewaniem się. Kiedy grzałki są wyłączone, obudowa nagrzewnicy wciąż emituje ciepło, a wentylator odgrywa istotną rolę w odprowadzaniu tego ciepła do otoczenia. Działający wentylator pomoże w utrzymaniu właściwej temperatury obudowy, zapobiegając jej uszkodzeniu oraz wydłużając żywotność urządzenia. W praktyce, opóźnienie wyłączenia wentylatora można zrealizować poprzez zaprogramowanie odpowiedniego czasu w sterowniku PLC, po którym wentylator będzie kontynuował pracę. Tego typu rozwiązania są zgodne z zasadami inżynierii automatyki, gdzie bezpieczeństwo i niezawodność systemu są priorytetem. Właściwe zarządzanie temperaturą nie tylko chroni urządzenie, ale również wpływa na efektywność energetyczną całego systemu grzewczego.

Pytanie 13

Na podstawie przedstawionej noty katalogowej czujników indukcyjnych dobierz sensor spełniający wytyczne do doboru czujnika.

Nota katalogowa czujników indukcyjnych
Model	JM12L – F2NH	JM12L – F2PH	JM12L – Y4NH	JM12L – Y4PH
Typ	NPN, NO/NC	PNP, NO/NC	NPN, NO/NC	PNP, NO
Napięcie zasilania	10÷30 V DC	10÷30 V AC	10÷30 V DC	10÷30 V DC
Pobór prądu	100 mA	200 mA	300 mA	200 mA
Robocza strefa działania	2 mm	2 mm	4 mm	4 mm
Wymiary	M12 / 60 mm	M12 / 60 mm	M12 / 59,5 mm	M18 / 60,5 mm
Sposób podłączenia	kabel	kabel	kabel	kabel
Czoło	zabudowane	zabudowane	odkryte	odkryte

Wytyczne do doboru czujnika:

pobór prądu – nie większy niż 250 mA,
średnica obudowy czujnika – 12 mm,
po aktywowaniu czujnika jego wyjście powinno zostać zwarte do potencjału dodatniego zasilania.

A. JM12L – F2PH

B. JM12L – Y4NH

C. JM12L – F2NH

D. JM12L – Y4PH

Model JM12L – F2PH został właściwie dobrany zgodnie z zasadami doboru czujników indukcyjnych. Pobór prądu tego czujnika wynosi 200 mA, co jest poniżej maksymalnego dopuszczalnego limitu 250 mA, co jest kluczowe dla zapewnienia stabilności i bezpieczeństwa w instalacjach elektronicznych. Średnica obudowy wynosząca 12 mm (M12) jest odpowiednia dla różnorodnych aplikacji przemysłowych, co czyni ten czujnik uniwersalnym rozwiązaniem. Typ PNP oznacza, że po aktywacji czujnika jego wyjście łączy się z dodatnim potencjałem zasilania, co jest istotne w kontekście integracji z innymi komponentami systemów automatyki. Zastosowanie takich czujników obejmuje m.in. detekcję obecności obiektów w liniach produkcyjnych, kontrolę położenia w mechanizmach oraz monitorowanie procesów, co zwiększa efektywność i precyzję działania maszyn. Warto również zauważyć, że przy wyborze czujników warto kierować się normami IEC oraz ISO, co zapewnia zgodność i bezpieczeństwo w aplikacjach przemysłowych.

Pytanie 14

Do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 12 m/s, należy zastosować technikę smarowania

	Prędkość łańcucha
Moc Przenoszona	Mała	< 5 m/s	5 ... 10 m/s	> 10 m/s
Mała	Olej przekładniowy o dużej lepkości lub smar plastyczny.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
Mała	Smarowanie okresowe, ręczne.	Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.	Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.	Smarowanie rozbryzgowe.
< 35 KW	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
< 35 KW	Smarowanie ciągłe grawitacyjne.	Smarowanie ciągłe grawitacyjne.	Miski olejowe.	Smarowanie rozbryzgowe.
> 35 KW	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
> 35 KW	Smarowanie ciągłe grawitacyjne.	Smarowanie ciągłe grawitacyjne lub miski olejowe.	Smarowanie rozbryzgowe lub miski olejowe.	Smarowanie ciśnieniowe, rozbryzgowe.

A. ciśnieniowego.

B. rozbryzgowego.

C. okresowego, ręcznego.

D. ciągłego grawitacyjnego.

Smarowanie rozbryzgowe jest odpowiednią metodą smarowania dla przekładni łańcuchowych przenoszących moc 30 kW i pracujących z prędkością liniową 12 m/s. W przypadku tak dużej mocy oraz prędkości ponad 10 m/s, smarowanie rozbryzgowe zapewnia skuteczne rozprowadzenie smaru na wszystkich elementach roboczych przekładni. Dzięki dynamicznemu rozbryzganiu smaru przez wirujące elementy, smar penetruje w trudno dostępne miejsca, co minimalizuje tarcie oraz zużycie łańcucha. Zastosowanie tej techniki w praktyce jest niezwykle istotne, szczególnie w aplikacjach przemysłowych, gdzie ciągłość pracy oraz niezawodność mechanizmów są kluczowe. Standardy branżowe, takie jak ISO 12925, podkreślają znaczenie optymalnego smarowania dla zwiększenia trwałości i efektywności przekładni. W codziennym użytkowaniu, dobór odpowiedniego smaru oraz jego odpowiednia aplikacja mogą znacząco wpłynąć na wydajność całego systemu, co czyni smarowanie rozbryzgowe preferowaną metodą w tej klasie aplikacji.

Pytanie 15

Urządzenie przedstawione na ilustracji, w projektowanym systemie mechatronicznym, będzie mogło pełnić funkcję

A. regulatora przepływu.

B. regulatora PID.

C. dotykowego panelu operatorskiego.

D. analizatora stanów logicznych.

Wybór innej opcji zamiast dotykowego panelu operatorskiego może prowadzić do nieporozumień dotyczących funkcji i zastosowań urządzenia. Udzielenie odpowiedzi, że urządzenie pełni rolę regulatora przepływu, jest błędne, ponieważ regulator ten jest komponentem odpowiedzialnym za analogowe lub cyfrowe sterowanie wielkością przepływu medium, a nie interakcję z użytkownikami. Podobnie, wskazanie analizatora stanów logicznych jako funkcji tego urządzenia nie jest właściwe, gdyż analizatory stanu są używane do monitorowania i diagnostyki układów elektronicznych, a nie do interakcji z procesami przemysłowymi. Regulator PID, z kolei, jest algorytmem kontrolnym, który również nie ma zastosowania w kontekście interfejsów użytkownika. Te pomyłki wynikają często z braku zrozumienia zasadniczych ról poszczególnych komponentów w systemach mechatronicznych oraz ich funkcji w kontekście automatyki. Właściwe rozróżnienie pomiędzy interfejsem użytkownika a komponentem sterującym jest kluczowe do zapewnienia efektywności i funkcjonalności całego systemu. W praktyce, mylenie tych ról może prowadzić do nieefektywnych rozwiązań i problemów z integracją systemów, co może być kosztowne w zastosowaniach przemysłowych. Zrozumienie, że dotykowy panel operatorski jest interfejsem, który umożliwia użytkownikom łatwy dostęp do sterowania i monitorowania, a nie komponentem odpowiedzialnym za samodzielne regulacje, jest kluczowe dla prawidłowego projektowania i implementacji systemów mechatronicznych.

Pytanie 16

Którą funkcję logiczną realizuje program napisany w języku listy instrukcji?

LD (	%I0.1
ANDN	%I0.2
)
OR (	%I0.2
ANDN	%I0.1
)
ST	%Q0.1

A. NAND

B. NOR

C. OR

D. XOR

Funkcja logiczna XOR, zwana również funkcją ekskluzywnego OR, jest kluczowym elementem w programowaniu oraz w inżynierii cyfrowej. Program, który realizuje tę funkcję, operuje na dwóch zmiennych wejściowych, gdzie wynik zwróci prawdę (1) tylko wtedy, gdy dokładnie jedna z tych zmiennych jest prawdziwa (1), a druga fałszywa (0). Na przykład, w przypadku zastosowania w systemie automatyki przemysłowej, XOR może być używany do monitorowania stanu dwóch czujników, gdzie sygnał wyjściowy jest aktywowany tylko wtedy, gdy jeden czujnik wykrywa obecność obiektu, a drugi nie. Tego typu operacje są niezbędne w budowie układów decyzyjnych, które muszą reagować na zmienne stany wejściowe. Dodatkowo, zgodnie z dobrymi praktykami inżynieryjnymi, użycie funkcji XOR może znacznie uprościć projektowanie systemów logicznych, szczególnie w kontekście minimalizacji błędów w analizie funkcjonalnej. Zrozumienie i umiejętność implementacji tej funkcji logicznej jest zatem fundamentalne w pracy z systemami cyfrowymi i programowaniem.

Pytanie 17

Jaki program służy do gromadzenia informacji o procesie przemysłowym, ich przedstawiania oraz archiwizacji?

A. SCADA

B. Kompilator

C. CAD/CAM

D. Linker

Wybór odpowiedzi innej niż SCADA wskazuje na nieporozumienie dotyczące roli i funkcji, jakie pełnią różne programy w kontekście przemysłowym. Kompilator, na przykład, jest narzędziem programistycznym, które tłumaczy kod źródłowy na kod maszynowy, umożliwiając tworzenie aplikacji, ale nie zbiera danych ani nie monitoruje procesów przemysłowych. Linker, z kolei, jest odpowiedzialny za łączenie różnych fragmentów kodu w jedną całość, co jest kluczowe w procesie tworzenia oprogramowania, lecz również nie ma zastosowania w monitorowaniu czy wizualizacji procesów. CAD/CAM, z drugiej strony, odnosi się do komputerowego wspomagania projektowania i wytwarzania. Choć te narzędzia są istotne w inżynierii i produkcji, ich zadania są zupełnie inne od funkcji SCADA. Typowy błąd myślowy polega na myleniu terminów związanych z programowaniem i projektowaniem z funkcjami zarządzania procesami przemysłowymi. SCADA dostarcza nie tylko dane, ale również umożliwia ich analizę w czasie rzeczywistym, co jest kluczowe dla efektywnego zarządzania produkcją. Zrozumienie roli SCADA jako systemu nadzorczego i analitycznego jest istotne dla każdego inżyniera pracującego w branży automatyki przemysłowej.

Pytanie 18

Na którym schemacie potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC?

A. D.

B. A.

C. C.

D. B.

Wybór innej opcji schematu z potencjometrem nastawczym P może prowadzić do błędnych wniosków na temat poprawności jego podłączenia do analogowego wejścia napięciowego sterownika PLC. Niewłaściwe podłączenie potencjometru, na przykład poprzez zasilanie z innego punktu lub nieprawidłowe umiejscowienie ślizgacza, może skutkować brakiem odpowiednich sygnałów na wejściu AI2. W wielu przypadkach, nieudane podłączenie może prowadzić do błędnych odczytów, co z kolei wpływa na ogólną efektywność systemu sterowania. Ponadto, źle skonfigurowany potencjometr może być przyczyną uszkodzeń sprzętowych, gdyż niewłaściwe napięcia mogą uszkodzić wejścia sterownika. W kontekście projektowania systemów automatyki, ważne jest, aby przestrzegać dobrych praktyk, takich jak stosowanie odpowiadających wartości napięć i aktualnych schematów połączeń. Ignorowanie tych zasad prowadzi do nieefektywności i ryzyka błędów w działaniu całego systemu. Dlatego kluczowe jest zrozumienie podstawowych zasad działania potencjometrów oraz ich prawidłowego podłączenia, co pozwoli uniknąć typowych błędów w projektowaniu oraz eksploatacji systemów automatyki.

Pytanie 19

Przy ciągle wciśniętym przycisku START układ opisany diagramem stanów powtarza czynności z kroków 1 do 5. Takie zachowanie układu jest prawidłowe ze względu na działanie

A. alternatywy sygnałów przycisku START i czujnika 1B1.

B. czujnika 2B1 w kroku 4 diagramu.

C. koniunkcji sygnałów przycisku START i czujnika 1B1.

D. czujnika 2B2 w kroku 3 diagramu.

Zrozumienie mechanizmów układów automatyki wymaga precyzyjnej analizy sygnałów i ich połączeń. W kontekście błędnych odpowiedzi, należy podkreślić, że niektóre z nich sugerują mylne założenia dotyczące działania systemu. Na przykład, odpowiedź dotycząca czujnika 2B2 w kroku 3 zakłada, że ten czujnik ma kluczowe znaczenie dla całego procesu, jednak nie jest on wymagany do cyklicznego powtarzania sekwencji kroków. Działa on jedynie w specyficznym kontekście, a więc nie wpływa na powtarzalność odpowiedzi. Podobnie, koncepcja alternatywy sygnałów przycisku START i czujnika 1B1 wprowadza dodatkowe zamieszanie. Alternatywa wskazuje na sytuację, w której wystarczające jest spełnienie jednego z warunków, co jest sprzeczne z wymogiem, aby oba sygnały były aktywne jednocześnie w przypadku koniunkcji. Taki błąd myślowy może wynikać z nieporozumienia dotyczącego logiki boolowskiej, która jest fundamentalna w programowaniu sterowników. Zrozumienie różnicy między koniunkcją a alternatywą jest kluczowym aspektem w projektowaniu układów automatyki i może przyczynić się do wielu nieefektywności, jeśli nie zostanie poprawnie zidentyfikowane.

Pytanie 20

Do sterownika PLC załadowano program:

0 LD    I0.0
1 XOR   I0.1
2 A     I0.2
3 =     Q0.0

Która funkcja logiczna odpowiada temu programowi?

A. Funkcja logiczna: (I0.0 OR I0.1) AND I0.2

B. Funkcja logiczna: I0.0 XOR (I0.1 AND I0.2)

C. Funkcja logiczna: (I0.0 XOR I0.1) AND I0.2

D. Funkcja logiczna: (I0.0 AND I0.1) OR I0.2

Program zapisany w listwie rozkazów PLC wyrażony jest tutaj jako cztery instrukcje: LD I0.0 (załaduj stan wejścia I0.0 na stos), XOR I0.1 (wykonaj operację XOR z wejściem I0.1), A I0.2 (AND z I0.2) oraz = Q0.0 (zapisz wynik na wyjście Q0.0). Przekładając to na logikę matematyczną, otrzymujemy: najpierw XOR między I0.0 a I0.1, potem wynik tego działania jest logicznie AND-owany z I0.2. Takie podejście jest bardzo typowe w automatyce – najpierw budujemy złożone warunki na podstawie prostych sygnałów, potem dopiero sterujemy wyjściem. W praktyce, takie sterowanie można spotkać choćby w sterowaniu bramą: np. jeśli sygnały z czujników są różne (XOR), a dodatkowo brama jest zamknięta (I0.2), to wtedy realizujemy jakąś funkcję. Moim zdaniem wielu początkujących programistów PLC nie docenia siły prostych operacji logicznych w rozwiązaniu realnych problemów – takie podejście jest wydajne i czytelne. Standardy programowania PLC, choćby według normy IEC 61131-3, zalecają właśnie taki podział: najpierw wykonujemy operacje logiczne, potem działania na wyjściach. Dobrze jest pamiętać, że takie połączenia logiczne pozwalają na tworzenie rozbudowanych układów sterowania, a ich zrozumienie jest kluczowe dla każdego automatyka.

Pytanie 21

Do precyzyjnego pomiaru natężenia prądu elektrycznego w układach mechatronicznych zaleca się wykorzystanie amperomierza o

A. jak najmniejszej rezystancji wewnętrznej

B. dowolnej wartości rezystancji wewnętrznej, ponieważ nie wpływa ona na uzyskany wynik

C. rezystancji wewnętrznej równej rezystancji odbiornika

D. jak największej rezystancji wewnętrznej

Użycie amperomierza z jak najmniejszą rezystancją wewnętrzną jest kluczowe dla uzyskania dokładnych pomiarów natężenia prądu elektrycznego w układach mechatronicznych. Amperomierz, będąc elementem pomiarowym, powinien mieć minimalny wpływ na obwód, w którym jest włączony. Im mniejsza rezystancja wewnętrzna, tym mniej energii z obwodu odbierze amperomierz, co przekłada się na dokładniejsze odczyty. W praktyce, jeśli użyjemy amperomierza o dużej rezystancji, może to prowadzić do znacznego spadku natężenia prądu w obwodzie, co skutkuje błędnym pomiarem. Przykładem zastosowania wysokiej jakości amperomierzy o niskiej rezystancji wewnętrznej są aplikacje w elektronice, w których precyzyjne pomiary prądu są niezbędne do właściwego funkcjonowania urządzeń. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie używania urządzeń pomiarowych, które minimalizują wpływ na badany obwód.

Pytanie 22

Który rodzaj oprogramowania komputerowego monitoruje przebieg procesu oraz dysponuje funkcjami w zakresie m.in. gromadzenia, wizualizacji i archiwizacji danych oraz kontrolowania i alarmowania?

A. CAD

B. CAE

C. SCADA

D. CAM

Wybór odpowiedzi CAM, CAD lub CAE jest nieprawidłowy z kilku powodów. Oprogramowanie CAM (Computer-Aided Manufacturing) skupia się na automatyzacji procesów produkcyjnych, koncentrując się na programowaniu maszyn do obróbki, podczas gdy CAD (Computer-Aided Design) jest narzędziem do projektowania, które wspiera inżynierów w tworzeniu szczegółowych modeli i rysunków technicznych. CAE (Computer-Aided Engineering) natomiast dotyczy symulacji i analizy inżynieryjnych aspektów projektów, takich jak wytrzymałość materiałów czy dynamika. Żadne z tych programów nie posiada funkcji nadzoru procesów, co jest kluczowe w kontekście pytania. Często mylone są możliwości programów CAD czy CAM z funkcjami SCADA, co może wynikać z niepełnego zrozumienia ich zastosowania. Warto zauważyć, że oprogramowanie SCADA jest wyspecjalizowane w zbieraniu i analizowaniu danych w czasie rzeczywistym, co jest istotne w kontekście monitorowania procesów przemysłowych. Przykładowo, w zakładach chemicznych SCADA nadzoruje reakcje chemiczne, co jest niezmiernie istotne dla bezpieczeństwa i efektywności produkcji. W związku z tym, kluczowe jest zrozumienie, że choć CAM, CAD i CAE są niezbędne w cyklu życia produktu, ich funkcjonalności nie obejmują nadzoru procesów, co czyni je niewłaściwymi odpowiedziami w tym kontekście.

Pytanie 23

Aby szybko zmienić rozmiary projektowanego elementu w programie CAD, należy zastosować metodę modelowania

A. parametrycznego

B. powierzchniowego

C. bezpośredniego

D. bryłowego

Technika modelowania parametrycznego jest kluczowym podejściem w inżynierii wspomaganej komputerowo (CAD), które umożliwia efektywne i szybkie dostosowywanie wymiarów projektowanych elementów. W praktyce, modelowanie parametryczne polega na definiowaniu geometrii elementów za pomocą zmiennych i parametrów, co pozwala na automatyczną aktualizację całego modelu w odpowiedzi na zmianę wartości tych parametrów. Na przykład, jeżeli projektujesz element, taki jak obudowa dla urządzenia elektronicznego, możesz ustalić wymiary jej wysokości, szerokości i głębokości jako parametry. W momencie, gdy zajdzie potrzeba zmiany jednego z tych wymiarów, np. zwiększenia wysokości, wystarczy zmienić wartość parametru, a program automatycznie przeliczy i zaktualizuje wszystkie powiązane wymiary oraz ich interakcje. Dzięki temu proces projektowy staje się bardziej elastyczny i mniej czasochłonny, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej, gdzie adaptacja do zmieniających się wymagań klientów jest kluczowa. Ponadto, modelowanie parametryczne ułatwia współpracę zespołową, pozwala na łatwe wprowadzanie poprawek oraz sprzyja lepszemu zarządzaniu dokumentacją projektową.

Pytanie 24

Jaki parametr siłownika zainstalowanego w prasie pneumatycznej ma wpływ na maksymalną wartość wysunięcia stempla?

A. Skok siłownika

B. Średnica cylindra

C. Średnica tłoczyska

D. Maksymalne ciśnienia zasilania

Skok siłownika jest kluczowym parametrem, który bezpośrednio wpływa na maksymalny wysuw stempla w prasie pneumatycznej. Oznacza on maksymalną odległość, jaką tłoczysko siłownika może przebyć od pozycji spoczynkowej do końca swojego ruchu. W praktyce oznacza to, że im większy skok siłownika, tym większy zakres ruchu stempla, co jest niezbędne w wielu zastosowaniach, takich jak formowanie, prasowanie czy tłoczenie. Zrozumienie tego parametru jest szczególnie istotne w kontekście projektowania urządzeń przemysłowych, gdzie optymalizacja wydajności jest kluczowa. W branży stosuje się różne normy dotyczące projektowania siłowników, takie jak ISO 15552, które definiują standardy dotyczące wymiarów i wydajności siłowników pneumatycznych. Dzięki tym standardom inżynierowie mogą dobierać odpowiednie komponenty, zapewniając efektywność i bezpieczeństwo urządzeń. Właściwy dobór skoku siłownika ma również wpływ na efektywność energetyczną całego systemu, co przekłada się na niższe koszty eksploatacji.

Pytanie 25

Na schematach systemów pneumatycznych, siłowniki powinny mieć oznaczenie składające się z cyfry oraz litery

A. A

B. Z

C. P

D. V

Odpowiedź "A." jest poprawna, ponieważ w schematach układów pneumatycznych siłowniki są oznaczane symbolem literowym "A" oraz dodatkową liczbą, co jest zgodne z normami, takimi jak ISO 1219, które regulują oznaczanie elementów w schematach hydraulicznych i pneumatycznych. Oznaczenia te są istotne dla zrozumienia funkcji poszczególnych komponentów oraz ich właściwej identyfikacji w dokumentacji technicznej. Użycie liter i cyfr w taki sposób zapewnia jednoznaczność i ułatwia komunikację między inżynierami, technikami i innymi specjalistami. Przykładowo, siłownik pneumatyczny oznaczony jako A1 może wskazywać na specyfikę danego modelu oraz jego parametry, co jest kluczowe podczas projektowania układów automatyki przemysłowej. Właściwe oznaczenie komponentów wpływa na efektywność i bezpieczeństwo pracy systemów pneumatycznych oraz przyczynia się do ich dłuższej żywotności, co jest niezwykle istotne w kontekście nowoczesnej produkcji. Zatem, zrozumienie zasadności takiego oznaczenia jest fundamentem dla każdego inżyniera zajmującego się projektowaniem układów automatyki.

Pytanie 26

Jaką wartość częstotliwości powinno się ustawić w przetwornicy częstotliwości zasilającej silnik indukcyjny klatkowy z jedną parą biegunów, aby jego wał osiągał prędkość zbliżoną do 2400 obr./min?

A. 60 Hz

B. 40 Hz

C. 30 Hz

D. 50 Hz

Wybór innych częstotliwości, takich jak 30 Hz, 50 Hz czy 60 Hz, prowadzi do znacznych rozbieżności w osiąganej prędkości obrotowej silnika indukcyjnego klatkowego. Przy wyborze 30 Hz, zastosowany wzór na prędkość obrotową daje n = (120 * 30) / 1 = 3600 obr/min, co jest zbyt wysoką wartością, biorąc pod uwagę standardowe parametry pracy silników tego typu, które zwykle operują w zakresie do 2400 obr/min. W przypadku 50 Hz obliczenia wskazują na prędkość 6000 obr/min, co jest niemożliwe do osiągnięcia bez ryzyka uszkodzenia silnika, ponieważ nadmierne obroty mogą prowadzić do przegrzania i zniszczenia mechanizmów wewnętrznych. Z kolei 60 Hz, odpowiadające prędkości 7200 obr/min, zdecydowanie przekracza normalne operacyjne warunki dla standardowych silników jednofazowych i może prowadzić do awarii. Typowe błędy myślowe, które mogą prowadzić do takich nieprawidłowych wniosków, to ignorowanie zależności pomiędzy częstotliwością zasilania a wynikową prędkością obrotową oraz nieprawidłowe oszacowanie wpływu poślizgu, który zawsze występuje w silnikach indukcyjnych. Dla prawidłowego doboru częstotliwości zasilania kluczowe jest zrozumienie tych zależności oraz zastosowanie odpowiednich standardów przy pracy z falownikami i silnikami elektrycznymi.

Pytanie 27

Aby zmierzyć wartość napięcia zmiennego, pokrętło multimetru powinno być ustawione na pozycję oznaczoną

A. ACV

B. ACA

C. DCA

D. DCV

Ustawienie multimetru na pozycji "ACV" jest kluczowe dla pomiaru napięcia zmiennego, które zmienia swoją wartość w czasie. W tej pozycji multimetr mierzy skuteczną wartość napięcia sinusoidalnego, co jest istotne w praktycznych zastosowaniach, takich jak pomiary w sieciach elektrycznych. Napięcie zmienne jest powszechnie używane w domowych instalacjach elektrycznych, a także w wielu urządzeniach elektronicznych. Użycie odpowiedniego ustawienia na multimetrze zapewnia dokładność pomiaru oraz umożliwia analizę parametrów napięcia, co jest zgodne z najlepszymi praktykami w zakresie elektroniki i elektryki. Warto również pamiętać, że niewłaściwe ustawienie multimetru, na przykład na "DCV" (napięcie stałe), może prowadzić do błędnych odczytów, co w dalszej perspektywie może skutkować uszkodzeniem urządzenia lub niewłaściwym działaniem instalacji. Dlatego tak ważne jest, aby przed wykonaniem pomiaru zawsze upewnić się, że multimetr jest ustawiony na odpowiedni zakres i typ pomiaru.

Pytanie 28

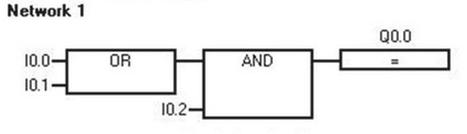

Na podstawie fragmentu programu określ, dla którego stanu wejść sterownika PLC na jego wyjściu Q0.0 zostanie ustawione logiczne zero?

A. I0.0 = 1, I0.1 = 0, I0.2 = 1

B. I0.0 = 0, I0.1 = 0, I0.2 = 1

C. I0.0 = 1, I0.1 = 1, I0.2 = 1

D. I0.0 = 0, I0.1 = 1, I0.2 = 1

Poprawna odpowiedź to I0.0 = 0, I0.1 = 0, I0.2 = 1, co prowadzi do ustawienia wyjścia Q0.0 na logiczne zero. W kontekście systemów automatyki przemysłowej, zrozumienie działania bramek logicznych jest kluczowe dla prawidłowego programowania sterowników PLC. Przy wejściach I0.0 i I0.1 ustawionych na zero, bramka OR nie może wygenerować sygnału wysokiego, ponieważ oba sygnały są niskie. Następnie, nawet jeśli IIII0.2 jest ustawione na 1, bramka AND, która jest używana do kombinacji z wynikami z bramki OR, również nie wygeneruje sygnału wysokiego, ponieważ jeden z jej sygnałów wejściowych jest zerowy. To zrozumienie jest fundamentalne w projektowaniu logicznych układów sterujących, gdzie błędne interpretacje mogą prowadzić do nieprawidłowego działania całego systemu. W praktyce, stosując takie zasady, można bezpieczniej programować skomplikowane układy automatyki, co jest zgodne z najlepszymi praktykami w branży, polegającymi na zapewnieniu integralności sygnałów i eliminacji potencjalnych błędów w działaniu systemu.

Pytanie 29

Który z wymienionych elementów jest najważniejszy przy projektowaniu automatycznej linii do napełniania i etykietowania rozcieńczalników do farb?

A. Użycie najtańszych komponentów

B. Brak elektryzowania się zastosowanych elementów

C. Jak największa niezawodność funkcjonowania zaprojektowanej linii

D. Wysoka wydajność zaprojektowanej linii

Wybór najtańszych podzespołów może wydawać się atrakcyjną opcją z perspektywy budżetowej, jednak w kontekście projektowania zautomatyzowanej linii do napełniania i etykietowania rozcieńczalników do farb, jest to podejście mylące. Tanie podzespoły często charakteryzują się niższą jakością, co prowadzi do większej podatności na awarie. W dłuższej perspektywie, oszczędności w kosztach początkowych mogą prowadzić do znacznych wydatków związanych z naprawą, wymianą sprzętu oraz przestojami w produkcji, co jest szczególnie krytyczne w branży zajmującej się materiałami łatwopalnymi. Ponadto, niezawodność jest kluczowym czynnikiem w każdej linii produkcyjnej, a użycie niskiej jakości komponentów może negatywnie wpłynąć na wydajność i bezpieczeństwo. Z kolei dążenie do maksymalnej wydajności bez odpowiednich zabezpieczeń, takich jak antystatyczność podzespołów, może prowadzić do sytuacji, w której proces produkcyjny zostanie przerwany przez uszkodzenia lub awarie sprzętu. Takie podejście pokazuje brak zrozumienia istoty projektowania systemów, w których bezpieczeństwo i niezawodność powinny mieć najwyższy priorytet, zwłaszcza w kontekście pracy z substancjami chemicznymi. Dlatego ważne jest, aby inwestować w wysokiej jakości podzespoły, które zapewnią bezpieczeństwo i stabilność operacyjną, zgodnie z najlepszymi praktykami inżynieryjnymi.

Pytanie 30

Jaki jest podstawowy cel stosowania programowalnych sterowników logicznych (PLC) w systemach mechatronicznych?

A. Poprawa estetyki urządzeń

B. Automatyzacja procesów przemysłowych

C. Zmniejszenie zużycia energii

D. Zwiększenie masy urządzeń

Programowalne sterowniki logiczne, znane jako PLC, są kluczowym elementem automatyki przemysłowej. Ich głównym zadaniem jest automatyzacja procesów przemysłowych. PLC są wykorzystywane do sterowania różnymi urządzeniami w zakładach produkcyjnych, co pozwala na zredukowanie potrzeby manualnej interwencji człowieka, zwiększenie wydajności oraz precyzji operacji. Automatyzacja przy użyciu PLC prowadzi do zwiększenia produktywności, zmniejszenia kosztów operacyjnych i minimalizacji błędów ludzkich. Współczesne PLC są bardzo elastyczne i można je programować, aby spełniały specyficzne wymagania różnych procesów produkcyjnych. W systemach mechatronicznych, PLC łączy różne komponenty w jeden spójny system, co jest niezbędne w nowoczesnych liniach produkcyjnych. Dzięki temu możliwe jest nie tylko optymalizacja procesów, ale również monitorowanie i diagnostyka systemów w czasie rzeczywistym, co znacznie poprawia jakość i efektywność produkcji.

Pytanie 31

Podczas szacowania czasu potrzebnego na realizację zadania, na początku uwzględnia się

A. normy czasochłonności wykonania zadania

B. ponadnormatywne przerwy w pracy

C. innowacyjność metod pracy

D. warunki przydzielania urlopu wypoczynkowego

Normy czasochłonności wykonania zadania są kluczowym elementem w procesie szacowania czasu realizacji zadań w projektach. W pierwszej kolejności uwzględnia się te normy, ponieważ zapewniają one obiektywne dane oparte na wcześniejszych doświadczeniach i analizach. Przykładowo, w branży produkcyjnej normy te mogą obejmować czas potrzebny na wykonanie konkretnej operacji, co pozwala na efektywne planowanie produkcji oraz alokację zasobów. W praktyce, korzystanie z norm czasochłonności umożliwia menedżerom projektów dokładniejsze prognozowanie terminów i lepsze zarządzanie ryzykiem. Warto również zaznaczyć, że normy te są zazwyczaj standaryzowane w danej branży, co pozwala na porównywanie wydajności między różnymi projektami i organizacjami, a tym samym na ciągłe doskonalenie procesów. Przykłady dobrych praktyk obejmują stosowanie norm czasochłonności w harmonogramowaniu zadań w metodzie Agile, gdzie szybkie i efektywne szacowanie czasu jest kluczowe dla sukcesu projektu.

Pytanie 32

W instalacji zasilającej bez osuszaczy, przewód do rozprowadzania sprężonego powietrza powinien być układany ze spadkiem w kierunku przepływu powietrza, wynoszącym blisko

A. 11%

B. 5%

C. 13%

D. 1%

Przewód rozprowadzający sprężone powietrze powinien być montowany ze spadkiem wynoszącym około 1% w kierunku przepływu powietrza z kilku istotnych powodów. Przede wszystkim, taki spadek umożliwia efektywne usuwanie wilgoci, która jest nieodłącznym towarzyszem sprężonego powietrza. Wilgoć, będąc cięższa od powietrza, gromadzi się w dolnych partiach przewodów, co może prowadzić do korozji ich wnętrza oraz obniżenia efektywności systemu. Przy odpowiednim nachyleniu, woda jest skutecznie odprowadzana, co znacząco poprawia wydajność systemu sprężonego powietrza. W praktyce, montując przewody ze spadkiem 1%, można zobaczyć znaczną różnicę w ilości zanieczyszczeń i osadów w zbiornikach, co przekłada się na dłuższą żywotność sprzętu i zmniejszenie kosztów utrzymania. Dobrymi praktykami w branży są regularne inspekcje i konserwacja systemów sprężonego powietrza, co powinno obejmować również kontrolę nachylenia przewodów. Warto również odnosić się do standardów, takich jak ISO 8573, które definiują jakość sprężonego powietrza i podkreślają znaczenie eliminacji wilgoci w systemach pneumatycznych.

Pytanie 33

Jakie parametry są najczęściej regulowane w systemach mechatronicznych z wykorzystaniem regulacji PID?

A. Prędkość, temperatura, ciśnienie

B. Kolor, natężenie światła, zapach

C. Dźwięk, drgania, przyspieszenie

D. Wilgotność, napięcie, waga

Regulacja PID, czyli proporcjonalno-całkująco-różniczkująca, jest jednym z najczęściej stosowanych algorytmów sterowania w mechatronice i automatyce. Jest używana do precyzyjnego utrzymania zadanych wartości parametrów procesowych, takich jak prędkość, temperatura czy ciśnienie. Przykładowo, w przemyśle produkcyjnym PID może kontrolować temperaturę pieca poprzez regulację dopływu paliwa lub prędkość taśmociągu poprzez kontrolę silnika napędowego. PID działa na zasadzie minimalizacji różnicy (błędu) pomiędzy wartością zadaną a rzeczywistą, wykorzystując trzy składowe: proporcjonalną, całkującą i różniczkującą, co pozwala na szybkie i stabilne osiągnięcie wartości zadanej. Algorytmy PID są powszechnie stosowane ze względu na swoją prostotę, efektywność i zdolność do adaptacji w różnych warunkach, a także na bazie ich solidnego wsparcia teoretycznego i łatwości implementacji w systemach cyfrowych.

Pytanie 34

Jakie pomiary są przeprowadzane w celu oceny jakości połączeń elektrycznych?

A. Mocy biernej generowanej na połączeniach

B. Mocy czynnej generowanej na połączeniach

C. Rezystancji połączeń

D. Natężenia prądów przepływających przez połączenia

Pomiar rezystancji w połączeniach elektrycznych to naprawdę ważna sprawa. Jak mamy niską rezystancję, to prąd płynie dobrze i nie mamy strat energii. W praktyce, można to łatwo zmierzyć używając omomierza czy miernika rezystancji. Jest to mega istotne, szczególnie w budynkach, bo wysoka rezystancja może prowadzić do przegrzewania się połączeń, a to może skończyć się pożarem. W elektryce zaleca się, żeby takie pomiary robić podczas odbioru technicznego, a potem regularnie w trakcie użytkowania. Na przykład, w energetyce są normy IEEE 43, które mówią o pomiarach izolacji i podkreślają, jak ważne jest sprawdzanie rezystancji, żeby systemy elektroenergetyczne były niezawodne. Dzięki tym pomiarom można na czas zauważyć problemy, jak korozja styków czy luźne połączenia, co może wydłużyć życie instalacji i zwiększyć bezpieczeństwo.

Pytanie 35

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

A. B.

B. A.

C. C.

D. D.

W odpowiedzi A mamy symbol tranzystora NPN, który jest naprawdę ważny w elektronice. Tego typu tranzystory często wykorzystuje się do wzmacniania sygnałów i w różnych układach przełączających. Strzałka na emitera pokazuje, w którą stronę płynie prąd, a to jest kluczowe dla jego prawidłowego działania. W praktyce, dzięki tym symbolom, inżynierowie mogą szybko zrozumieć, jak działa dany tranzystor w układzie. Warto też wspomnieć, że korzystanie ze standardowych symboli, jak ten dla tranzystora NPN, jest zgodne z normami, np. IEC 60617. To pomaga wszystkim inżynierom i technikom lepiej się komunikować podczas pracy nad schematami, co zdecydowanie podnosi efektywność pracy zespołowej.

Pytanie 36

W jakim silniku uzwojenie stojana jest połączone w sposób równoległy z uzwojeniem wirnika?

A. Bocznikowym

B. Asynchronicznym

C. Synchronicznym

D. Obcowzbudnym

Silniki obcowzbudne, synchroniczne oraz asynchroniczne różnią się zasadniczo od silnika bocznikowego w zakresie budowy oraz działania układu uzwojeń. Silnik obcowzbudny charakteryzuje się oddzielnym uzwojeniem wzbudzenia, które może być zasilane z osobnego źródła prądu, co powoduje, że uzwojenie stojana i wirnika nie są ze sobą połączone w sposób równoległy. W efekcie nie można w nim niezależnie regulować prądu w obu uzwojeniach. Silniki synchroniczne działają w trybie, gdzie prędkość wirnika jest zsynchronizowana z częstotliwością zasilania, a ich uzwojenia są zazwyczaj połączone w sposób, który uniemożliwia równoległe działanie z uzwojeniem wirnika. Z kolei silniki asynchroniczne, które są najczęściej stosowane w przemyśle, również posiadają inny sposób połączenia uzwojeń, co skutkuje tym, że nie mogą być one wykorzystane w aplikacjach wymagających precyzyjnego sterowania prędkością obrotową w taki sam sposób jak silniki bocznikowe. Typowym błędem myślowym jest założenie, że każdy silnik elektryczny może działać w ten sam sposób, co silnik bocznikowy, co prowadzi do nieprawidłowych wyborów w projektowaniu systemów napędowych. W praktyce, różnice w konstrukcji i zasadzie działania tych silników mają kluczowe znaczenie dla ich zastosowania w różnych aplikacjach przemysłowych.

Pytanie 37

Która funkcja logiczna odpowiada zapisowi w tabeli Karnaugh?

A. NAND

B. EX-NOR

C. EX-OR

D. NOR

Odpowiedź EX-NOR jest poprawna, ponieważ funkcja ta zwraca wartość prawdy tylko wtedy, gdy oba wejścia mają tę samą wartość. W kontekście tabeli Karnaugh, funkcja EX-NOR jest reprezentowana przez grupowanie komórek, które mają wartość '1', co odzwierciedla sytuację, w której oba wejścia X i Y są identyczne. Jest to kluczowa cecha funkcji równoważności, która znajduje zastosowanie w różnych obszarach elektroniki cyfrowej, takich jak konstrukcja układów logicznych, porównywanie wartości binarnych, czy w systemach detekcji błędów. W praktyce, EX-NOR jest często wykorzystywana w projektowaniu układów, gdzie ważne jest, aby sygnały były zgodne, na przykład w systemach synchronizacji czy w układach porównawczych. Ponadto, znajomość tabel Karnaugh i umiejętność przekształcania ich na funkcje logiczne są podstawową umiejętnością w inżynierii elektronicznej i informatyce, co przekłada się na efektywniejsze projektowanie układów oraz ich optymalizację.

Pytanie 38

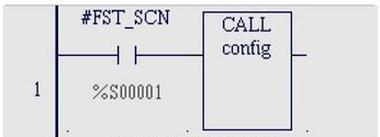

Zmienna systemowa #FST_SCN (pierwsze skanowanie) pozwala wykonywać podprogram "config"

A. w każdym cyklu na początku programu użytkownika.

B. tylko podczas pierwszego cyklu po wejściu w tryb RUN.

C. w drugim i w kolejnych cyklach po wejściu w tryb RUN.

D. w każdym cyklu na końcu programu użytkownika.

Odpowiedzi sugerujące, że zmienna systemowa #FST_SCN pozwala na wykonanie podprogramu 'config' w różnych cyklach programu, wprowadzają w błąd i nie oddają rzeczywistej funkcji tej zmiennej. W kontekście automatyki przemysłowej, istotne jest, aby zrozumieć, że niektóre operacje, takie jak inicjalizacja systemu, powinny być przeprowadzane tylko raz, na początku działania programu. Wykonywanie podprogramu 'config' w każdym cyklu, jak sugeruje jedna z odpowiedzi, prowadziłoby do nieefektywności, ponieważ te same operacje byłyby powtarzane wielokrotnie, co mogłoby stwarzać ryzyko błędów i niezgodności w późniejszych fazach działania programu. Prawidłowe podejście wymaga, aby każde skanowanie programu po pierwszym cyklu realizowało jedynie logikę operacyjną, a nie ponownie inicjowało konfigurację. Warto zaznaczyć, że dobrym praktykom programistycznym w automatyce sprzyja rozdzielenie odpowiedzialności pomiędzy różnymi cyklami, co zwiększa przejrzystość kodu oraz ułatwia jego konserwację. Również, odpowiedzi wskazujące na wywołanie podprogramu 'config' w końcu cyklu nie uwzględniają, że pierwsze skanowanie ma szereg kluczowych zadań do zrealizowania przed rozpoczęciem głównej logiki, co potwierdzają standardy branżowe dotyczące programowania w systemach sterowania.

Pytanie 39

Do którego portu komputera PC należy podłączyć przedstawiony na ilustracji kabel komunikacyjny?

A. LPT

B. USB

C. RS232

D. PS/2

Odpowiedź RS232 jest prawidłowa, ponieważ na ilustracji widać kabel z końcówkami DB9, które są charakterystyczne dla portu szeregowego RS232. Porty te były powszechnie stosowane w komputerach osobistych do komunikacji z urządzeniami peryferyjnymi, takimi jak modemy, drukarki czy skanery. RS232 jest standardem szeregowej komunikacji danych, który umożliwia przesyłanie informacji bit po bicie. W praktyce oznacza to, że urządzenia mogą wymieniać dane w sposób sekwencyjny, co jest idealne dla wielu zastosowań przemysłowych i biurowych. Porty USB oferują znacznie szybszy transfer danych i są bardziej uniwersalne, ale nie są kompatybilne z końcówkami DB9. Z kolei porty LPT, używane głównie do podłączania drukarek, oraz PS/2, stosowane do klawiatur i myszy, mają zupełnie inne złącza i standardy komunikacji. Zrozumienie różnic między tymi portami jest kluczowe w praktyce inżynierskiej, zwłaszcza przy pracy z różnorodnymi urządzeniami elektronicznymi.

Pytanie 40

Która czynność (akcja) w kroku 3 sterowania sekwencyjnego przedstawionego na rysunku będzie wykonana z opóźnieniem czasowym?

A. Czynność 4

B. Czynność 3

C. Czynność 1

D. Czynność 2

Wybór czynności, która nie jest oznaczona literą 'D', wskazuje na zrozumienie procesu sterowania sekwencyjnego, które jest kluczowe w automatyce. W przypadku czynności 1, 2 i 3, nie uwzględniono faktu, że ich oznaczenia nie wskazują na opóźnienia czasowe. Często w schematach sterowania myli się różne oznaczenia i ich znaczenie, co prowadzi do błędnych wniosków. Przykładowo, czynności oznaczone literą 'N' są realizowane natychmiast, a 'S' i 'R' mogą wskazywać na różne warunki wykonania, ale nie na opóźnienia. W praktycznych zastosowaniach, jak produkcja czy automatyka budynkowa, niewłaściwe zrozumienie schematów może skutkować nieprawidłowym działaniem systemu, co prowadzi do opóźnień w produkcji lub awarii systemu. Ważne jest, aby przy projektowaniu systemów automatyki przestrzegać standardów, takich jak IEC 61131-3, oraz stosować się do dobrych praktyk inżynieryjnych, co pomoże uniknąć takich pomyłek. Kluczowe jest zrozumienie wszystkich oznaczeń i ich funkcji w kontekście całego systemu, co pozwoli na właściwe podejmowanie decyzji i efektywne zarządzanie procesami.

Rozpocznij nowy egzamin

Powrót do strony głównej
