Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 27 kwietnia 2026 13:09
Data zakończenia: 27 kwietnia 2026 13:15

Egzamin niezdany

Wynik: 5/40 punktów (12,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do montażu wtyków kompresyjnych typu F w instalacjach telewizyjnych służy przyrząd przedstawiony na rysunku

A. B.

B. A.

C. D.

D. C.

Odpowiedź B jest prawidłowa, ponieważ narzędzie to jest dedykowaną zaciskarką do wtyków kompresyjnych typu F, która znajduje zastosowanie w instalacjach telewizyjnych. Wtyki kompresyjne pozwalają na uzyskanie wysokiej jakości połączeń, co jest kluczowe dla prawidłowego przesyłania sygnału telewizyjnego. Zaciskarka umożliwia precyzyjne i solidne zaciśnięcie wtyku na kablu, co zapobiega utracie sygnału oraz minimalizuje ryzyko jego zakłóceń. Dobre praktyki branżowe wskazują, że właściwe zaciśnięcie wtyku jest niezbędne dla zapewnienia długoterminowej niezawodności instalacji. Dodatkowo, podczas montażu warto pamiętać o doborze odpowiednich narzędzi oraz materiałów, gdyż jakość użytych komponentów ma bezpośredni wpływ na efektywność systemu telewizyjnego. Warto również znać standardy dotyczące instalacji kablowych, takie jak norma IEC 61169, które regulują wymagania dotyczące wtyków i złączek, co zapewnia spójność i jakość rozwiązań używanych w branży.

Pytanie 2

Opady śniegu mogą prowadzić do znacznego obniżenia jakości odbioru sygnału

A. radiowego naziemnego

B. telewizji satelitarnej

C. telewizyjnego naziemnego

D. telewizji kablowej

Telewizja kablowa, telewizyjna naziemna oraz radiowa naziemna operują na zupełnie innych zasadach dystrybucji sygnału, co czyni je mniej wrażliwymi na warunki atmosferyczne takie jak opady śniegu. W przypadku telewizji kablowej, sygnał transmitowany jest przez kable, co eliminuje wpływ warunków atmosferycznych na jakość obrazu. Użytkownicy telewizji kablowej nie doświadczają zatem tych samych problemów z jakością sygnału, gdyż sygnał jest dostarczany bezpośrednio przez infrastrukturę kablową, która nie jest podatna na zakłócenia atmosferyczne. Podobnie, telewizja naziemna korzysta z fal radiowych, które również są mniej narażone na problemy związane z opadami śniegu, ponieważ sygnały te mogą być odbierane przez anteny zamontowane w pomieszczeniach lub na dachach budynków, co pozwala na lepszą odporność na zakłócenia. Radiowa telewizja naziemna przesyła sygnał w inny sposób, co sprawia, że opady śniegu nie mają tak drastycznego wpływu na jakość odbioru. Typowe błędy myślowe, które mogą prowadzić do nieprawidłowych wniosków, obejmują mylenie różnych technologii transmisji oraz ich specyfikacji, a także niedostateczne zrozumienie, w jaki sposób czynniki zewnętrzne wpływają na sygnały radiowe i telewizyjne. W rzeczywistości, dla technologii kablowych i naziemnych, warunki atmosferyczne mają znikomą lub żadną rolę w jakości sygnału, co jest sprzeczne z doświadczeniami użytkowników telewizji satelitarnej.

Pytanie 3

Kąty odpowiedzialne za określenie kierunku ustawienia anteny satelitarnej to

A. elewacji, konwertera, azymutu

B. azymutu, elewacji, transpondera

C. elewacji, konwertera, transpondera

D. azymutu, konwertera, transpondera

Prawidłowe wyznaczenie kierunku ustawienia anteny satelitarnej wymaga znajomości trzech fundamentalnych kątów: elewacji, azymutu oraz kąta konwertera. Niektóre z odpowiedzi zawierają błędne pojęcia lub niewłaściwe zestawienia kątów, co prowadzi do nieporozumień. Na przykład, kąt elewacji jest niezbędny, ponieważ pozwala określić, pod jakim kątem antena ma być skierowana w górę, co jest kluczowe dla odbioru sygnału z satelitów. Kąt azymutu z kolei wskazuje kierunek poziomy, w którym antena powinna być ustawiona, aby móc odebrać sygnał. Zdarza się, że odpowiedzi sugerują użycie kąta transpondera, co jest niepoprawne, ponieważ transponder to element satelity, który przetwarza sygnał, a nie parametr ustawienia anteny. Często występującym błędem jest mylenie funkcji konwertera z innymi kątami, co prowadzi do niepoprawnych wniosków. Konwerter LNB jest kluczowym elementem, który określa, jak sygnał z satelity jest odbierany i przetwarzany, dlatego jego odpowiednie ustawienie jest niezwykle istotne. Właściwe zrozumienie tych kątów i ich zastosowania jest kluczowe dla uzyskania optymalnej jakości sygnału. Niezrozumienie tych aspektów może skutkować problemami z odbiorem, co w praktyce oznacza niedziałającą antenę lub niską jakość sygnału.

Pytanie 4

Jeśli po zainstalowaniu domofonu i podłączeniu zasilania w słuchawce słychać piski lub rozmowa jest cicho, co należy zrobić?

A. dostosować poziom głośności w zasilaczu

B. dostosować napięcie w kasecie rozmownej

C. podnieść napięcie zasilania elektrozaczepu

D. zwiększyć poziom głośności w unifonie

Wybór opcji związanej z podwyższeniem poziomu głośności w unifonie nie jest wystarczająco skuteczny, ponieważ w sytuacjach, gdy dźwięk jest słabo słyszalny lub słychać piski, problem często leży w zasilaczu. Unifon, jako urządzenie odbierające sygnał, może być zbyt czuły lub nie mieć możliwości skutecznej regulacji, jeśli zasilacz nie dostarcza odpowiedniego sygnału. Ponadto, podwyższenie napięcia zasilania elektrozaczepu nie ma wpływu na jakość dźwięku w słuchawce, ponieważ elektrozaczep odpowiada tylko za otwieranie drzwi i nie wpływa na przekaz audio. Regulacja napięcia w kasecie rozmownej także nie rozwiązuje problemu, ponieważ nie jest odpowiedzialna za głośność, lecz za ogólną funkcjonalność urządzenia. Niekiedy użytkownicy błędnie myślą, że wszelkie problemy z dźwiękiem można rozwiązać poprzez dostosowanie ustawień w odbiorniku, zapominając o kluczowej roli, jaką odgrywa zasilacz w całym systemie. Z tego powodu, ważne jest, aby przy instalacji domofonów zwracać uwagę na wszystkie komponenty systemu oraz ich wzajemne oddziaływanie. Właściwe zrozumienie funkcji oraz zależności między poszczególnymi elementami jest niezbędne dla efektywnej diagnostyki i naprawy występujących problemów.

Pytanie 5

Jakie cechy posiada wzmacniacz kanałowy w złożonych systemach antenowych?

A. Wzmacnia sygnał wszystkich kanałów o takiej samej wartości

B. Wzmacnia selektywnie sygnały jednego lub kilku kanałów telewizyjnych

C. Zwiększa sygnał kanałów wizyjnych o niższych częstotliwościach

D. Wzmacnia sygnał kanałów wizyjnych o wyższych częstotliwościach

Wzmacniacze kanałowe często mylone są z innymi typami wzmacniaczy, takimi jak wzmacniacze szerokopasmowe, które wzmacniają sygnał na szerszym zakresie częstotliwości. W przypadku odpowiedzi sugerujących, że wzmacniacz kanałowy wzmacnia wszystkie kanały z tą samą wartością, należy zauważyć, że takie podejście prowadzi do nadmiernego wzmacniania sygnałów, co może skutkować zniekształceniem sygnału i pogorszeniem jakości obrazu. Wzmacnianie sygnałów o różnych częstotliwościach w ten sposób prowadzi również do problemów z interferencjami międzykanałowymi. Z kolei stwierdzenie, że wzmacniacz kanałowy wzmacnia tylko kanały o niższej lub wyższej częstotliwości, ignoruje jego kluczową funkcję – selektywność. W rzeczywistości, wzmacniacz kanałowy jest zaprojektowany do wzmacniania konkretnych częstotliwości, co pozwala na precyzyjną kontrolę nad jakością sygnału. Wzmacnianie wszystkich kanałów jednocześnie oraz skupienie się wyłącznie na kanałach o określonych częstotliwościach prowadzi do typowych błędów myślowych, które mogą być szkodliwe w kontekście projektowania i wdrażania systemów telewizyjnych. Właściwy dobór wzmacniaczy oraz zrozumienie ich funkcji jest niezbędne do uzyskania optymalnej wydajności instalacji antenowych.

Pytanie 6

Przedstawione na fotografii narzędzie służy do

A. zarabiania wtyków RCA

B. zaciskania gniazd LAN

C. zaciskania gniazd BNC

D. zarabiania złączy DIN

Zaciskanie gniazd BNC, zarabianie wtyków RCA oraz złączy DIN to procesy, które w wymagany sposób różnią się od zaciskania gniazd LAN. Złącza BNC, powszechnie stosowane w systemach telewizji kablowej oraz wideo, wymagają zupełnie innych narzędzi, takich jak specjalistyczne zaciskarki BNC. Podobnie jest z wtykami RCA, które służą głównie do przesyłania sygnału audio i video. Ich instalacja polega na wykorzystaniu wtyków, które nie są zaprojektowane do pracy z zaciskarkami RJ45. Co więcej, złącza DIN, stosowane w różnych zastosowaniach, w tym w audio i MIDI, wymagają odmiennych metod łączenia, co wiąże się z koniecznością użycia odpowiednich narzędzi. Typowym błędem myślowym, który prowadzi do niepoprawnych wniosków, jest założenie, że jedno narzędzie może być uniwersalne dla różnych rodzajów złączy. W praktyce, narzędzia te są projektowane z myślą o specyficznych złączach, co zapewnia odpowiednią jakość oraz trwałość połączeń. Nieprawidłowe użycie narzędzi może prowadzić do uszkodzeń sprzętu oraz problemów z sygnałem, co ma istotne konsekwencje w kontekście właściwego działania systemów komunikacyjnych.

Pytanie 7

Ile wynosi wskazanie przedstawionego woltomierza, jeśli wiadomo, że pomiaru dokonano na zakresie 150 V?

A. 55 V

B. 22 V

C. 110 V

D. 50 V

Poprawna odpowiedź to 110 V, co można łatwo wywnioskować na podstawie wskazania woltomierza. Woltomierze są kluczowymi narzędziami w pomiarach elektrycznych, a ich prawidłowe odczytanie jest podstawą dla bezpieczeństwa oraz efektywności w pracy z instalacjami elektrycznymi. W opisywanej sytuacji, wskazówka woltomierza znajduje się pomiędzy 100 V a 120 V, co sugeruje, że odczyt jest zbliżony do wartości 110 V. Przy wykonywaniu pomiarów, warto pamiętać o zasadach kalibracji urządzeń oraz o tym, jak różne zakresy pomiarowe mogą wpływać na dokładność pomiaru. W praktyce, prawidłowe odczytanie wartości na woltomierzu pozwala na ocenę stanu instalacji elektrycznej i może zapobiegać potencjalnym awariom. Znajomość zakresów pomiarowych oraz umiejętność ich interpretacji jest więc niezbędna w pracy inżynierów i techników elektryków, a także w codziennym użytkowaniu urządzeń elektrycznych. W związku z tym, zawsze warto mieć na uwadze zasady korzystania z woltomierzy, aby zapewnić ich skuteczność i niezawodność.

Pytanie 8

Na rysunku przedstawiony jest symbol

A. kodera.

B. demultipleksera.

C. multipleksera.

D. dekodera.

Odpowiedzi, które sugerują, że symbol przedstawia koder, dekoder lub demultiplekser, opierają się na błędnym zrozumieniu funkcji układów cyfrowych. Koder jest układem, który przekształca sygnały wejściowe w mniejsze liczby sygnałów wyjściowych, co jest odwrotnością działania dekodera, który wykonuje konwersję z mniejszej liczby sygnałów na większą. Oba te układy nie mają zastosowania w przypadku, gdy mamy do czynienia z wieloma wejściami i jednym wyjściem, co jest kluczowe dla działania multiplekserów. Z kolei demultiplekser rozdziela pojedynczy sygnał wyjściowy na wiele sygnałów wyjściowych, co również nie pasuje do przedstawionego symbolu. Typowym błędem w rozumieniu tych układów jest mylenie ich funkcji w systemach cyfrowych. W procesie nauczania warto skupić się na różnicach między tymi układami oraz ich zastosowaniami w praktyce, ponieważ zrozumienie ich funkcji jest kluczowe dla projektowania złożonych systemów elektronicznych. Szerokie zrozumienie tych koncepcji pozwala na lepsze projektowanie oraz wdrażanie rozwiązań w inżynierii elektronicznej.

Pytanie 9

Czas potrzebny na naprawę magnetowidu to 0,5 godziny. Koszt materiałów wynosi 80 zł, a stawka godzinowa technika to 40 zł. Jaki będzie całkowity koszt naprawy, uwzględniając 22% podatek VAT?

A. 122,00 zł

B. 117,60 zł

C. 146,40 zł

D. 100,00 zł

Jak rozwiązywałeś to zadanie, to mogłeś się pogubić w liczeniu całkowitego kosztu usługi. Trzeba zrozumieć, że trzeba zsumować koszty materiałów, pensję pracownika i VAT. Jak coś pominiesz, na przykład wynagrodzenie serwisanta to może być problem. Możliwe, że niektóre odpowiedzi skupiły się na złych wartościach, co mogło prowadzić do błędnych wyników. Niekiedy też można pomylić kwoty, co oczywiście wpływa na zadania z dodawaniem czy obliczeniami procentowymi. W praktyce najważniejsze, żeby dokładnie policzyć wszystkie elementy kosztów. Może warto też korzystać z gotowych szablonów kosztorysów, które pomogą lepiej wszystko zaaranżować. Poza tym, czasami błędne odpowiedzi mogą wynikać z niepełnego ogarnięcia tematu VAT czy innego zrozumienia wartości procentowych. Warto wszystko dokładnie analizować, bo to naprawdę pozwala lepiej ogarniać finanse w każdym serwisie.

Pytanie 10

Przedstawiony na rysunku element to czujka

A. dymu.

B. optyczna.

C. podczerwieni.

D. kontaktronowa.

Czujka kontaktronowa to ciekawe urządzenie, które działa na zasadzie wychwytywania zmian w polu magnetycznym. Kiedy magnes zbliża się do czujki, obwód się zamyka. Dzięki temu, można to wykorzystać w alarmach, żeby monitorować, czy drzwi albo okna są otwarte. Takie czujniki są naprawdę popularne, zwłaszcza w zabezpieczeniach budynków czy w automatyce domowej. Ich małe rozmiary i niskie zużycie energii to duży plus. Fajnie jest zainstalować je w miejscach, gdzie ktoś mógłby próbować wejść bez pozwolenia. To na pewno podnosi bezpieczeństwo obiektu. Warto dodać, że czujki kontaktronowe spełniają normy bezpieczeństwa, więc są bardzo często używane w różnych systemach alarmowych.

Pytanie 11

Które narzędzie służy do zaciskania wtyków typu F na końcach przewodów antenowych?

A. B.

B. D.

C. C.

D. A.

Wybór innej odpowiedzi na pytanie może wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych narzędzi w procesie zaciskania wtyków typu F. Wiele osób może pomylić szczypce do zaciskania z innymi narzędziami, takimi jak kombinerki czy szczypce uniwersalne, które nie są przystosowane do tego celu. Narzędzia te mogą wyglądać podobnie, jednak ich budowa oraz mechanizm działania są zupełnie inne. Kombinerki nie są wyposażone w odpowiedni mechanizm zaciskowy, który zapewnia właściwe połączenie wtyku z przewodem, przez co mogą prowadzić do uszkodzenia zarówno wtyku, jak i kabla. Innym błędem jest myślenie, że można użyć jakiegokolwiek narzędzia, które wydaje się odpowiednie w danej sytuacji. W praktyce, użycie niewłaściwego narzędzia może prowadzić do osłabienia sygnału, a nawet całkowitej utraty transmisji. Należy również zwrócić uwagę na to, że niektóre narzędzia, które mogą być przeznaczone do innych zastosowań elektrycznych, nie spełniają wymogów technicznych dla instalacji antenowych, co może prowadzić do nieprawidłowego montażu, a w rezultacie nieprawidłowego funkcjonowania systemu. Dlatego tak ważne jest, aby korzystać z narzędzi zalecanych przez producentów wtyków oraz stosować się do ogólnie przyjętych standardów w branży telekomunikacyjnej.

Pytanie 12

Który z wymienionych standardów nie opiera się na komunikacji radiowej?

A. Bluetooth

B. NFC

C. WiFi

D. IrDA

IrDA (Infrared Data Association) to standard komunikacyjny, który wykorzystuje podczerwień do przesyłania danych pomiędzy urządzeniami. W odróżnieniu od pozostałych standardów wymienionych w pytaniu, takich jak WiFi, NFC i Bluetooth, które operują na falach radiowych, IrDA działa w zakresie podczerwieni, co oznacza, że wymaga bezpośredniej linii wzroku między nadajnikiem a odbiornikiem. Przykładem zastosowania IrDA mogą być połączenia między urządzeniami mobilnymi a drukarkami, gdzie dane są przesyłane bezprzewodowo, ale w sposób wymagający precyzyjnego ustawienia obu urządzeń. IrDA była powszechnie stosowana w starszych telefonach komórkowych oraz laptopach do przesyłania plików. Ze względu na swoje ograniczenia, takie jak krótki zasięg oraz konieczność utrzymania linii wzroku, IrDA nie zdołała utrzymać konkurencyjnej pozycji wobec technologii radiowych, które oferują większą wszechstronność i wygodę. Warto również zauważyć, że IrDA była jednym z pierwszych standardów w zakresie bezprzewodowej komunikacji, co czyni ją przykładem historycznym w kontekście rozwoju technologii transmisji danych.

Pytanie 13

Jakim stosunkiem uciśnięć klatki piersiowej do oddechów powinno się prowadzić resuscytację krążeniowo-oddechową u osoby nieprzytomnej, która została porażona prądem elektrycznym i nie oddycha?

A. 2:30

B. 2:15

C. 15:2

D. 30:2

Omówienie niepoprawnych odpowiedzi na pytanie o stosunek uciśnięć do wentylacji w RKO ujawnia szereg powszechnych nieporozumień. Odpowiedzi takie jak 2:30 czy 15:2 opierają się na błędnym zrozumieniu priorytetów w resuscytacji. Kluczowym celem RKO jest natychmiastowe przywrócenie przepływu krwi, a nie dążenie do równowagi między uciśnięciami a wentylacją. Odpowiedź 2:30 sugeruje, że można skoncentrować się na wentylacji kosztem uciśnięć, co jest sprzeczne z aktualnymi wytycznymi, które zalecają maksymalizację uciśnięć w celu zapewnienia efektywnego krążenia. Odpowiedź 15:2 również błędnie podkreśla wentylację w stosunku do liczby uciśnięć, co nie odzwierciedla aktualnych zaleceń, które kładą większy nacisk na uciśnięcia. Istnieje ryzyko, że nadmierne skupienie na wentylacji może opóźnić rozpoczęcie uciśnięć, co w sytuacjach nagłych może prowadzić do poważnych konsekwencji zdrowotnych. Ważne jest, aby osoby świadome zasad RKO miały świadomość, że w sytuacjach bezdechu i zatrzymania krążenia kluczowe jest szybkie i wydajne działanie, które koncentruje się na uciśnięciach. Współczesne prace badawcze podkreślają, że przeprowadzenie większej liczby uciśnięć jest bardziej efektywne w przywracaniu krążenia, co potwierdzają badania kliniczne. Dlatego, aby być skutecznym ratownikiem, istotne jest zrozumienie, że prawidłowy stosunek uciśnięć do wentylacji to 30:2, co zapewnia odpowiednią dynamikę w procesie ratunkowym.

Pytanie 14

Co oznacza zapis IP20 w kontekście urządzenia elektronicznego?

A. moc pozorna

B. ilość zacisków wyjściowych

C. stopień ochrony obudowy

D. częstotliwość napięcia zasilającego

Wybór nieprawidłowych odpowiedzi może wynikać z niepełnego zrozumienia, czym są standardy ochrony obudowy urządzeń elektronicznych. Odpowiedź zakładająca, że zapis IP20 odnosi się do mocy pozornej jest błędna, ponieważ moc pozorna dotyczy ilości energii elektrycznej, a nie stopnia ochrony urządzenia. Z kolei, odpowiedź wskazująca na częstotliwość napięcia zasilającego odnosi się do parametrów elektrycznych, które mają na celu zdefiniowanie, jaką częstotliwość prądu stosuje urządzenie, co jest zupełnie niezwiązane z ochroną obudowy. Odpowiedź sugerująca, że IP20 dotyczy ilości zacisków wyjściowych także jest myląca. Liczby w oznaczeniu IP nie mają związku z liczbowym opisem elementów wewnętrznych urządzenia, lecz koncentrują się na ochronie przed dostępem do wnętrza obudowy. W praktyce, nieprawidłowe rozumienie tych znaczeń może prowadzić do niewłaściwego doboru sprzętu w różnych zastosowaniach, co w konsekwencji może skutkować uszkodzeniami, zagrożeniem dla użytkowników lub zwiększeniem kosztów eksploatacji. Wiedza na temat oznaczeń IP i ich zastosowania jest kluczowym elementem w projektowaniu systemów elektrycznych i elektronicznych, dlatego warto poświęcić czas na ich dokładne przestudiowanie.

Pytanie 15

Jakie urządzenie cyfrowe powinno być użyte do porównania dwóch liczb zapisanych w określonym kodzie?

A. Decoder.

B. Adder.

C. Converter.

D. Comparator.

Komparator to układ cyfrowy służący do porównywania dwóch liczb zapisanych w danym kodzie, co czyni go idealnym narzędziem w zastosowaniach, gdzie istotna jest analiza relacji między dwoma wartościami, takich jak równość, większa lub mniejsza liczba. Komparatory są wykorzystywane w wielu dziedzinach, w tym w systemach cyfrowych, mikroprocesorach oraz w algorytmach przetwarzania sygnałów. Standardowe zastosowanie komparatorów obejmuje porównywanie wyników działań arytmetycznych, co może być kluczowe w aplikacjach takich jak kontrola jakości produkcji, systemy alarmowe oraz w automatyzacji procesów przemysłowych. Komparatory mogą działać na różnych poziomach, w tym jako prosty komparator bitowy, który porównuje pojedyncze bity, lub jako bardziej złożone układy, które analizują całe słowa binarne. Użycie komparatora w projektach cyfrowych pozwala na efektywną realizację operacji logicznych, co jest zgodne z najlepszymi praktykami inżynierii oprogramowania i projektowania systemów cyfrowych.

Pytanie 16

Utrzymanie w pełni funkcjonalnych elektronicznych systemów zabezpieczeń powinno być realizowane w okresach określonych normami technicznymi, a jeżeli nie zostały one ustalone - nie rzadziej niż co:

A. miesiąc

B. trzy miesiące

C. rok

D. sześć miesięcy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "sześć miesięcy" jest zgodna z zaleceniami norm technicznych dotyczących konserwacji systemów zabezpieczeń. Regularna konserwacja, wykonywana co najmniej co sześć miesięcy, jest kluczowa dla utrzymania sprawności systemów oraz zapewnienia ich niezawodności. Systemy zabezpieczeń, takie jak alarmy czy monitoring, wymagają okresowych przeglądów, aby wykryć potencjalne problemy, takie jak zużycie komponentów czy nieprawidłowe działanie czujników. Na przykład, w przypadku systemów alarmowych, nieprzeprowadzenie konserwacji może prowadzić do fałszywych alarmów lub całkowitej awarii systemu, co w sytuacjach kryzysowych może mieć tragiczne skutki. Normy branżowe, takie jak ISO 9001, podkreślają znaczenie regularnych przeglądów w celu zapewnienia jakości i bezpieczeństwa, co potwierdza, że przeprowadzanie konserwacji co sześć miesięcy jest praktyką rekomendowaną przez ekspertów. Dbanie o systemy zabezpieczeń nie tylko zwiększa ich żywotność, ale również podnosi poczucie bezpieczeństwa użytkowników.

Pytanie 17

W celu sprawdzenia ciągłości przewodów należy na mierniku wybrać funkcję pomiaru oznaczoną symbolem

A. A.

B. B.

C. D.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby sprawdzić ciągłość przewodów, najważniejszym krokiem jest wybór odpowiedniej funkcji pomiarowej na mierniku. W tym przypadku, poprawna odpowiedź D oznacza, że należy wybrać funkcję pomiaru rezystancji, zazwyczaj reprezentowaną symbolem omegi (Ω). Funkcja ta jest kluczowa w diagnostyce elektrycznej, gdyż pozwala na ocenę, czy przewody są w dobrym stanie i czy nie występują w nich przerwy. Dzięki pomiarowi rezystancji można wykryć uszkodzenia, które mogą prowadzić do przeciążenia lub zwarcia w instalacji elektrycznej. W praktyce, jeśli rezystancja wynosi blisko zera, oznacza to dobrą ciągłość, co jest niezbędne w instalacjach elektrycznych i elektronicznych. W przypadku przewodów, które nie przewodzą prądu (przerwa w obwodzie), miernik wykaże dużą wartość rezystancji lub wręcz nieskończoność. Stosowanie tej metody pomiaru jest zgodne z normami branżowymi, np. PN-EN 61010, które podkreślają konieczność przeprowadzania testów ciągłości w instalacjach elektrycznych, aby zapewnić bezpieczeństwo i niezawodność systemów elektrycznych.

Pytanie 18

Które urządzenie przedstawiono na rysunku?

A. Ściągacz do łożysk.

B. Prasę mechaniczną.

C. Statyw do wiertarki.

D. Uchwyt ślusarski.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Statyw do wiertarki, przedstawiony na zdjęciu, jest kluczowym narzędziem w procesie precyzyjnego wiercenia. Jego pionowa prowadnica oraz ręczna korba umożliwiają łatwą regulację wysokości wiertła, co jest niezwykle ważne w przypadku pracy z różnymi grubościami materiałów. Dzięki stabilnej podstawie z otworami montażowymi, statyw zapewnia solidne mocowanie wiertarki, co przekłada się na większą dokładność wiercenia. To narzędzie jest szczególnie użyteczne w przemyśle budowlanym oraz w pracach rzemieślniczych, gdzie precyzja jest kluczowa. Użytkownicy mogą korzystać z różnych standardów wiertarskich, aby optymalizować proces wiercenia w zależności od materiału. Warto także zaznaczyć, że stosowanie statywu do wiertarki minimalizuje ryzyko błędów związanych z ręcznym prowadzeniem wiertarki, co jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i efektywności pracy.

Pytanie 19

Przedstawiony na rysunku element łączący dwa światłowody oraz pozwalający na trwałe ustawienie włókien względem siebie tak, aby sygnał przechodził między ich czołami przy zachowaniu minimalnego tłumienia, to

A. splot magnetyczny.

B. spaw optyczny.

C. spaw mechaniczny.

D. splot elektryczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Spaw mechaniczny to kluczowe narzędzie w technologii łączenia światłowodów, które umożliwia osiągnięcie minimalnego tłumienia sygnału. Dzięki precyzyjnemu ustawieniu włókien względem siebie, spaw mechaniczny zapewnia doskonałą ciągłość optyczną, co jest istotne w instalacjach telekomunikacyjnych, gdzie jakość sygnału ma kluczowe znaczenie dla wydajności sieci. Przykładem zastosowania spawów mechanicznych jest ich wykorzystanie w sieciach FTTH (Fiber To The Home), gdzie istotne jest, aby sygnał docierał do użytkowników końcowych z jak najmniejszymi stratami. W branży stosuje się również standardy, takie jak IEC 61280-1-3, które określają metody testowania spawów optycznych oraz ich wpływ na wydajność sieci. Warto zaznaczyć, że spaw mechaniczny różni się od innych typów łączeń, takich jak spaw optyczny, który wymaga bardziej skomplikowanego procesu technologicznego oraz kosztowniejszego sprzętu. Spaw mechaniczny jest zatem bardziej dostępną i łatwiejszą w zastosowaniu metodą, co czyni go popularnym wyborem w projektach związanych z infrastrukturą światłowodową.

Pytanie 20

Przedstawiony na rysunku przyrząd pomiarowy służy do wykonywania pomiarów w

A. sieciach telewizji kablowej.

B. sieciach komputerowych.

C. instalacjach antenowych.

D. instalacjach zasilających urządzenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to sieci komputerowe, ponieważ przedstawiony na zdjęciu przyrząd to tester kabli sieciowych. Urządzenie to jest kluczowe w diagnostyce i utrzymaniu infrastruktury sieciowej. Tester kabli pozwala na sprawdzenie ciągłości połączeń, identyfikację błędów w okablowaniu oraz testowanie zgodności z normami, takimi jak TIA/EIA-568. Dzięki niemu można szybko zlokalizować problemy, takie jak zwarcia, przerwy czy odwrotne połączenia, co jest niezbędne w utrzymaniu stabilności i wydajności sieci komputerowych. W praktyce, tester kabli jest używany przez techników IT podczas instalacji nowych sieci, a także w trakcie konserwacji istniejących systemów, co zapewnia ich niezawodność. Oprócz tego, urządzenie to przyczynia się do szybszego rozwiązywania problemów, co zmniejsza przestoje i zwiększa efektywność operacyjną.

Pytanie 21

Reflektometr optyczny to urządzenie wykorzystywane do zlokalizowania uszkodzeń w

A. matrycach LCD

B. ogniwach fotowoltaicznych

C. światłowodach

D. matrycach LED RGB

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Reflektometr optyczny, czyli popularnie nazywany OTDR (ang. Optical Time Domain Reflectometer), to jedno z tych urządzeń, których naprawdę nie da się zastąpić podczas pracy ze światłowodami. Moim zdaniem każdy technik, który miał do czynienia z budową lub serwisowaniem sieci światłowodowych, prędzej czy później spotkał się z tym sprzętem. Reflektometr pozwala na dokładne zlokalizowanie uszkodzeń, osłabień sygnału czy miejsc złączeń na całej długości włókna optycznego. Działa to tak, że urządzenie wysyła krótkie impulsy światła do światłowodu i mierzy, ile światła wraca w postaci odbić od nieciągłości – analizując te sygnały, można określić, gdzie dokładnie jest problem. W praktyce reflektometr jest niezastąpiony przy diagnozowaniu awarii, odbiorach nowych instalacji czy ocenie jakości wykonania spawów. Branżowe standardy, jak np. zalecenia ITU-T G.652 czy wytyczne ISO/IEC 14763-3 wręcz wymagają stosowania OTDR do testów akceptacyjnych. Dobrą praktyką jest też regularne wykonywanie pomiarów reflektometrycznych, by monitorować stan sieci światłowodowej w czasie. Tylko reflektometr może realnie wskazać na przykład mikropęknięcia czy źle wykonane spawy – żadne inne narzędzie nie da tak precyzyjnego obrazu. Mówiąc wprost, bez reflektometru diagnoza długich tras światłowodowych byłaby praktycznie niemożliwa, a naprawy trwałyby wieki.

Pytanie 22

Na ekranie odbiornika OTV widoczna jest bardzo jasna linia pozioma, podczas gdy reszta ekranu pozostaje ciemna. W którym module odbiornika doszło do awarii?

A. W dekoderze kolorów

B. We wzmacniaczu p.cz. różnicowym fonii

C. W module odchylania pionowego

D. W module odchylania poziomego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to blok odchylania pionowego, ponieważ opisany objaw, czyli jasna linia pozioma na ekranie, sugeruje problem w obszarze odpowiedzialnym za kontrolę odchylania obrazu w kierunku pionowym. W przypadku awarii tego bloku, sygnał odchylania pionowego nie jest prawidłowo przetwarzany, co prowadzi do niemożności skanowania obrazu w pionie, co z kolei skutkuje wyświetlaniem tylko poziomej linii. Tego typu problem jest typowy dla uszkodzeń w układach analogowych, gdzie niewłaściwe napięcia lub przerwy w obwodzie mogą całkowicie zablokować sygnał. W praktyce, diagnostyka takich usterek wymaga użycia oscyloskopu do analizy sygnałów odchylających oraz pomiaru napięć w kluczowych punktach obwodu, co pozwala na szybkie zlokalizowanie problemu. W branży elektronicznej standardowe procedury naprawcze zalecają wymianę uszkodzonych komponentów, takich jak kondensatory czy tranzystory, aby przywrócić prawidłowe działanie odbiornika.

Pytanie 23

Do czego służy narzędzie przedstawione na rysunku?

A. Usuwania izolacji z końców przewodów koncentrycznych.

B. Montażu wtyków RJ na przewodach typu skrętka.

C. Usuwania warstwy ochronnej z włókien światłowodowych.

D. Zaciskania konektorów na przewodach elektrycznych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to opcja dotycząca usuwania izolacji z końców przewodów koncentrycznych, co jest główną funkcją narzędzia przedstawionego na rysunku. Narzędzie to, zwane stripperem, jest kluczowe w instalacjach telekomunikacyjnych, w tym w systemach telewizyjnych oraz satelitarnych, gdzie stosuje się przewody koncentryczne, takie jak RG-6 czy RG-59. Dzięki regulowanym ostrzom użytkownik może dostosować głębokość cięcia, aby skutecznie usunąć izolację bez ryzyka uszkodzenia samego przewodu lub żyły miedzianej. Stosowanie tego narzędzia jest zgodne z najlepszymi praktykami branżowymi, które zalecają precyzyjne przygotowanie końcówek przewodów dla zapewnienia prawidłowego sygnału i minimalizacji strat. Narzędzia te są również używane w instalacjach sieci komputerowych, gdzie dobry kontakt elektryczny jest kluczowy dla utrzymania wysokiej jakości transmisji danych. Dodatkowo, użycie odpowiednich narzędzi, takich jak stripper, pozwala na zwiększenie efektywności pracy oraz redukcję błędów, co jest istotne w kontekście profesjonalnych usług instalacyjnych.

Pytanie 24

Na rysunku przedstawiono oscylogram wraz z ustawionymi wartościami wzmocnienia i podstawy czasu w oscyloskopie dwukanałowym. Ile wynosi amplituda napięcia przedstawionego na oscylogramie, jeśli wiadomo, że zostało ono doprowadzone do kanału 1 oscyloskopu?

A. 12,6 V

B. 6,3 V

C. 4,5 V

D. 31,5 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 6,3 V. Amplituda napięcia to maksymalne wychylenie sygnału od wartości średniej, które w tym przypadku wynosi 3,15 dzielki w górę i 3,15 dzielki w dół, co daje pełną amplitudę 6,3 dzielki. W oscyloskopie, stosując wzmocnienie kanału 1 wynoszące 1 V/DIV, przeliczenie dzielków na napięcie daje wynik 6,3 V. Zrozumienie tego procesu jest kluczowe w analizie sygnałów elektronicznych, ponieważ pozwala na właściwe interpretowanie wyników pomiarów. W praktyce, takie umiejętności są niezbędne dla inżynierów i techników zajmujących się projektowaniem oraz diagnostyką układów elektronicznych. Używając oscyloskopu, istotne jest również prawidłowe ustawienie parametrów, takich jak wzmocnienie i podstawa czasu, co wpływa na jakość i dokładność przedstawianych danych. Przykładem zastosowania tej wiedzy jest diagnozowanie problemów w obwodach elektronicznych, gdzie znajomość rzeczywistej amplitudy sygnału pozwala na szybsze zidentyfikowanie usterek.

Pytanie 25

Narzędzie przedstawione na fotografii jest stosowane do

A. obcinania przewodów instalacyjnych.

B. układania przewodów w korytkach instalacyjnych.

C. dokręcania złączy typu F.

D. ściągania izolacji z kabli koncentrycznych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie przedstawione na fotografii to stripper do kabli koncentrycznych, które odgrywa kluczową rolę w procesie przygotowania kabli do montażu. Jego głównym zadaniem jest precyzyjne ściąganie izolacji zewnętrznej oraz ekranu, co umożliwia dostęp do dielektryka, a tym samym do przewodnika wewnętrznego. Dzięki regulowanemu ostrzu, użytkownik może dostosować głębokość cięcia, co minimalizuje ryzyko uszkodzenia przewodnika. Tego typu narzędzia są zgodne z najlepszymi praktykami branżowymi i standardami, które zalecają staranność i dokładność w pracy z kablami koncentrycznymi. Przykłady zastosowania obejmują instalacje telewizyjne oraz systemy internetu szerokopasmowego, gdzie odpowiednie przygotowanie kabla jest niezbędne do zapewnienia wysokiej jakości sygnału. Właściwe użycie strippera znacząco wpływa na wydajność całego systemu, dlatego jego znajomość i umiejętność prawidłowego zastosowania jest istotna dla każdego technika pracującego w branży telekomunikacyjnej.

Pytanie 26

Dobierz wartość rezystora połączonego w szereg z diodą LED niebieską U = 3,8 V tak, aby przy zasilaniu napięciem 8 V płynął przez nią prąd o wartości I = 10 mA

A. 220 Ohm

B. 120 Ohm

C. 820 Ohm

D. 420 Ohm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dobór rezystora o wartości 420 Ohm do połączenia w szereg z diodą LED niebieską o napięciu przewodzenia 3,8 V jest poprawny, ponieważ zapewnia on odpowiedni spadek napięcia przy zadanym prądzie 10 mA. Przy napięciu zasilania wynoszącym 8 V, spadek napięcia na rezystorze obliczamy jako różnicę między napięciem zasilania a napięciem diody: 8 V - 3,8 V = 4,2 V. Aby uzyskać prąd 10 mA (0,01 A), korzystamy z prawa Ohma: R = U/I, gdzie U to spadek napięcia, a I to prąd. W naszym przypadku: R = 4,2 V / 0,01 A = 420 Ohm. Taki dobór rezystora jest zgodny z zasadami bezpieczeństwa i efektywności energetycznej. W praktyce, stosując odpowiednią wartość rezystora, można skutecznie chronić diodę przed zbyt wysokim prądem, co mogłoby prowadzić do jej uszkodzenia. Warto również przypomnieć, że w zastosowaniach LED, impulsy prądowe powinny być kontrolowane, aby zachować długowieczność komponentów. Znajomość tych zasad jest kluczowa w projektowaniu układów elektronicznych, szczególnie w kontekście zastosowań oświetleniowych.

Pytanie 27

Czujnik kontaktronowy to komponent, który reaguje głównie na zmiany

A. pola magnetycznego

B. natężenia światła

C. temperatury

D. wilgotności

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik kontaktronowy to całkiem ciekawy element. Działa na zasadzie reakcji na zmiany pola magnetycznego. Wygląda to tak, że mamy dwa ferromagnetyczne styki w szklanej rurce, a ta rurka jest wypełniona gazem lub próżnią. Kiedy magnes się zbliża, to pole magnetyczne sprawia, że te styki się zamykają lub otwierają. Jak to się dzieje, generuje sygnał elektryczny. Takie czujniki są często stosowane w alarmach, automatyce budynkowej czy też w różnych urządzeniach w przemyśle. Przykładowo, montuje się je w drzwiach i oknach, żeby informowały, gdy są otwarte lub zamknięte. To jest naprawdę ważne dla bezpieczeństwa. Warto też wspomnieć, że kontaktrony są znane z tego, że są niezawodne i mają długą żywotność, co czyni je bardzo popularnymi rozwiązaniami. Dzięki temu, że są proste w montażu i małe, idealnie nadają się do domowych systemów automatyki i inteligentnych budynków.

Pytanie 28

Aby zbadać ciągłość żył w przewodzie teletechnicznym, należy zastosować

A. galwanometr

B. woltomierz

C. częstościomierz

D. omomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Omomierz to super przyrząd do mierzenia oporu elektrycznego, a to znaczy, że jest świetny do sprawdzania, czy żyły w przewodzie teletechnicznym działają tak, jak powinny. Z mojego doświadczenia, sprawdzanie ciągłości żył jest naprawdę ważne, bo jak będą jakieś przerwy, to cała instalacja teletechniczna może po prostu nie działać. Kiedy używasz omomierza, możesz zmierzyć opór między końcami przewodów; jeśli wartość jest bliska zeru, to wiadomo, że przewód działa jak trzeba. Warto też pamiętać, że standardy takie jak IEC 61010 mówią, jak istotny jest pomiar oporu dla bezpieczeństwa instalacji elektrycznych. Dobrze jest też robić takie pomiary przed włączeniem systemu oraz regularnie je kontrolować, żeby uniknąć problemów później. Ogólnie mówiąc, omomierz to jedno z tych narzędzi, które naprawdę szybko pomogą zdiagnozować problemy z ciągłością, a to może zaoszczędzić czas i kasę na przyszłość.

Pytanie 29

Która modulacja jest stosowana w zakresie fal długich?

A. Amplitudy

B. Częstotliwości

C. Fazy

D. Impulsowa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Modulacja amplitudy (AM) jest powszechnie stosowana w paśmie fal długich, głównie ze względu na jej zdolność do efektywnego przesyłania informacji na dużych odległościach. W modulacji amplitudy, amplituda fali nośnej jest zmieniana w zależności od sygnału informacyjnego, co sprawia, że AM jest odpowiednia do transmisji radiowych w warunkach, gdzie fale radiowe mogą być mocno zakłócane przez różne przeszkody. W praktyce, stacje radiowe nadające w paśmie fal długich wykorzystują modulację amplitudy, aby umożliwić odbiorcom słuchanie programów radiowych z dużą jakością dźwięku na dużych dystansach. Standardy takie jak CCIR 493-7 określają parametry techniczne dla transmisji AM w paśmie fal długich. Dodatkowo, modulacja amplitudy jest stosunkowo prosta do zrealizowania, co sprawia, że jest często wykorzystywana w aplikacjach komercyjnych i amatorskich.

Pytanie 30

Co oznacza przedstawiony na rysunku symbol?

A. TCO Development.

B. Nie wolno wyrzucać razem z odpadami komunalnymi.

C. Energia i oszczędność.

D. Energy Star.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol przedstawiony na rysunku jest międzynarodowym oznaczeniem, które informuje o zakazie wyrzucania sprzętu elektrycznego i elektronicznego wraz z odpadami komunalnymi. Przestrzeganie tego oznaczenia jest kluczowe dla ochrony środowiska, ponieważ przedmioty te zawierają substancje chemiczne, które mogą być szkodliwe dla zdrowia ludzi oraz ekosystemów. Wiele krajów ma wprowadzone przepisy dotyczące zbierania i utylizacji takich odpadów, a ich niewłaściwe usunięcie może prowadzić do zanieczyszczenia gleby i wód gruntowych. Przykładem są urządzenia gospodarstwa domowego, telewizory czy komputery, które można oddać do specjalnych punktów zbierania, gdzie są poddawane recyklingowi. Warto zaznaczyć, że separacja odpadów elektronicznych jest nie tylko regulowana przez prawo, ale również promują ją organizacje zajmujące się ochroną środowiska, takie jak WEEE (Waste Electrical and Electronic Equipment). W związku z rosnącą ilością odpadów elektronicznych, każdy z nas powinien być świadomy znaczenia tego symbolu i odpowiedzialnie podchodzić do utylizacji sprzętu elektrycznego.

Pytanie 31

Do montażu kabla systemu alarmowego na ścianie betonowej należy wykorzystać

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest prawidłowa, ponieważ kołki rozporowe stanowią idealne rozwiązanie do montażu kabli na ścianach betonowych. Te elementy mocujące są zaprojektowane tak, aby rozprzestrzeniać obciążenie na większej powierzchni materiału budowlanego, co jest kluczowe w przypadku twardych i kruchych materiałów jak beton. Kołki rozporowe dostępne są w różnych rozmiarach i typach, co pozwala na dobranie odpowiedniego rozwiązania do konkretnego zastosowania. Na przykład, w przypadku montażu systemu alarmowego, użycie kołków rozporowych z tworzywa sztucznego lub metalu zapewnia nie tylko stabilność, ale także długotrwałość montażu, co jest istotne dla bezpieczeństwa i niezawodności systemu. Używanie kołków rozporowych zgodnych z normami budowlanymi, takimi jak PN-EN 14592, gwarantuje właściwe parametry wytrzymałościowe. Dodatkowo, stosując się do dobrych praktyk, warto także zadbać o odpowiednią średnicę i długość kołków, aby zapewnić ich skuteczność w danym podłożu, co przyczyni się do prawidłowego funkcjonowania systemu alarmowego przez długi czas.

Pytanie 32

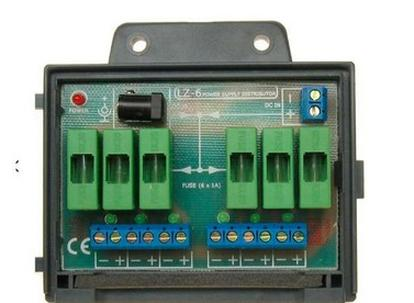

Urządzenie przedstawione na rysunku umożliwia

A. rozdział napięcia zasilania do kilku kamer.

B. rozdział sygnału TV na kilka odbiorników.

C. podłączenie kilku kamer do jednego wejścia rejestratora.

D. podłączenie kilku czujek do jednego wejścia centrali alarmowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie przedstawione na zdjęciu to rozdzielacz zasilania, który umożliwia podłączenie jednego źródła zasilania do kilku kamer. Jest to kluczowe w systemach monitoringu, gdzie wiele kamer wymaga zasilania z jednego miejsca. Dzięki zastosowaniu rozdzielacza, unikamy konieczności prowadzenia wielu kabli zasilających z jednego punktu, co upraszcza instalację i zwiększa estetykę całego systemu. Rozdzielacze zasilania są często wyposażone w zabezpieczenia, takie jak bezpieczniki, co zapewnia ochronę przed przeciążeniem czy zwarciem. W praktyce, takie urządzenia są wykorzystywane w różnych konfiguracjach, jak na przykład w dużych obiektach, gdzie rozbudowane systemy monitoringu wymagają zasilania wielu kamer jednocześnie. Warto również zwrócić uwagę na normy dotyczące zasilania urządzeń elektronicznych, takie jak standardy bezpieczeństwa IEC, które podkreślają znaczenie stosowania odpowiednich zabezpieczeń oraz właściwego doboru przewodów zasilających, aby zapewnić niezawodność i bezpieczeństwo całego systemu.

Pytanie 33

Na którym rysunku przedstawiono antenę dookólną?

A. B.

B. D.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Antena dookólna, jaką przedstawiono na rysunku A, to urządzenie, które charakteryzuje się zdolnością do odbierania sygnałów z różnych kierunków w poziomej płaszczyźnie, co czyni ją idealnym rozwiązaniem w zastosowaniach, gdzie nie ma potrzeby kierunkowego odbioru sygnału. Anteny dookólne, takie jak dipol otwarty, są powszechnie wykorzystywane w systemach komunikacyjnych, radiowych oraz w technologii bezprzewodowej, gdzie ich zdolność do zbierania sygnału z wielu kierunków zapewnia lepszą jakość odbioru. W praktyce anteny te stosuje się w lokalizacjach, gdzie sygnały pochodzą z różnych źródeł, na przykład w stacjach bazowych sieci komórkowej lub w systemach Wi-Fi. Standardy branżowe, takie jak IEEE 802.11, uwzględniają użycie anten dookólnych w celu zapewnienia lepszego pokrycia sygnałem w obszarach miejskich. Warto również zauważyć, że anteny dookólne są kluczowe w zastosowaniach związanych z transmisją danych w otwartych przestrzeniach, gdzie sygnał musi być odbierany z różnych perspektyw.

Pytanie 34

Kiedy urządzenie elektroniczne nie wykazuje żadnych oznak funkcjonowania, od czego powinno się zacząć diagnostykę uszkodzenia?

A. układu zasilania

B. systemu masy

C. obwodów wyjściowych

D. obwodów wejściowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Układ zasilania jest kluczowym elementem w każdym urządzeniu elektronicznym. To właśnie ten układ dostarcza energię niezbędną do działania pozostałych komponentów. W przypadku braku oznak funkcjonowania urządzenia, pierwszym krokiem w diagnostyce powinno być sprawdzenie źródła zasilania. Może to obejmować weryfikację, czy urządzenie jest podłączone do sieci, czy nie ma uszkodzeń w kablu zasilającym oraz czy wtyczka i gniazdo są sprawne. Wykorzystując multimetr, można zmierzyć napięcie na wyjściu zasilacza, aby upewnić się, że dostarczane napięcie jest zgodne z wymaganiami urządzenia. Dobrym standardem jest również ocena, czy w przypadku urządzeń zasilanych bateryjnie nie doszło do rozładowania ogniw. Przykładowo, w przypadku laptopów, często pierwszy objaw problemu z zasilaniem to brak reakcji po naciśnięciu przycisku zasilania, co wymaga sprawdzenia zarówno zasilacza, jak i stanu baterii. Powinno to być zgodne z najlepszymi praktykami diagnostyki, które zalecają systematyczne podejście do analizy problemów zasilania.

Pytanie 35

Nie wolno stosować gaśnicy do gaszenia pożaru w instalacji elektrycznej, gdy jest pod napięciem?

A. pianowej

B. śniegowej

C. halonowej

D. proszkowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gaśnica pianowa jest odpowiednia do gaszenia pożarów instalacji elektrycznych, ponieważ nie przewodzi prądu. W przypadku pożaru w instalacji elektrycznej, kluczowym aspektem jest unikanie używania środków gaśniczych, które mogą przewodzić prąd, co może prowadzić do porażenia prądem oraz dodatkowego zagrożenia pożarowego. Standardy ochrony przeciwpożarowej zalecają stosowanie gaśnic pianowych, które tworzą warstwę piany, izolując ogień od tlenu, co skutecznie gasi ogień. Przykładem zastosowania gaśnicy pianowej może być sytuacja, w której dochodzi do zapalenia się przewodów elektrycznych w obiektach przemysłowych. W takich przypadkach, użycie gaśnicy pianowej nie tylko jest zgodne z zasadami bezpieczeństwa, ale również jest skuteczne w ograniczaniu skutków pożaru. Zgodnie z normami, w budynkach użyteczności publicznej oraz w różnych obiektach przemysłowych powinny być dostępne gaśnice pianowe, które są przeszkolone do użycia przez pracowników, co zwiększa bezpieczeństwo w razie zagrożenia.

Pytanie 36

W trakcie serwisowania, dotyczącego wylutowywania komponentów elektronicznych w wzmacniaczu dźwiękowym, pracownik powinien mieć

A. buty na izolowanej podeszwie

B. fartuch bawełniany

C. rękawice ochronne

D. okulary ochronne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fartuch bawełniany jest kluczowym elementem odzieży ochronnej podczas prac serwisowych w elektronice, w tym wylutowywaniu podzespołów elektronicznych. Jego główną funkcją jest ochrona użytkownika przed zanieczyszczeniem, odpadami chemicznymi oraz drobnymi elementami, które mogą być uwolnione podczas prac serwisowych. Fartuch bawełniany jest wykonany z materiału, który jest odporny na wysoką temperaturę, co jest istotne, gdy używamy lutownicy lub innych narzędzi wymagających wysokiej temperatury. Dodatkowo, bawełna jest materiałem przewiewnym, co zapewnia komfort podczas długotrwałej pracy. Ponadto, zgodnie z normami BHP, fartuch powinien być odpowiednio zapinany oraz wystarczająco długi, aby chronić ciało przed potencjalnymi uszkodzeniami. W praktyce stosowanie fartucha bawełnianego jest zgodne z zaleceniami dotyczącymi zasad bezpieczeństwa w miejscu pracy, co znacząco zmniejsza ryzyko wystąpienia urazów.

Pytanie 37

Aby podłączyć czujnik PIR do linii parametrycznej 2EOL (DEOL), co jest wymagane?

A. 4 żyły przewodu i dwa rezystory

B. 6 żył przewodu i jeden rezystor

C. 6 żył przewodu i dwa rezystory

D. 4 żyły przewodu i jeden rezystor

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podłączenie czujnika PIR do linii parametrycznej 2EOL (DEOL) wymaga użycia 4 żył przewodu oraz dwóch rezystorów w celu prawidłowego działania systemu. Czujniki PIR, które są wykorzystywane w systemach alarmowych i automatyki budowlanej, potrzebują odpowiedniego zasilania oraz sygnału, aby mogły skutecznie wykrywać ruch. W przypadku linii DEOL, zastosowanie dwóch rezystorów pozwala na właściwe dopasowanie impedancji i umożliwia dokładne monitorowanie stanu linii. Dobrą praktyką branżową jest zapewnienie, że każdy element w systemie jest zgodny z aktualnymi normami, co podnosi niezawodność i stabilność całej instalacji. W praktyce, takie rozwiązanie pozwala na efektywne wykrywanie ruchu w obszarach o dużym natężeniu, takich jak biura czy obiekty przemysłowe, gdzie niezbędne jest szybkie i precyzyjne reagowanie na potencjalne zagrożenia. Dodatkowo, stosując standardy EOL (end of line), zabezpieczamy system przed fałszywymi alarmami, co jest kluczowe w systemach bezpieczeństwa."

Pytanie 38

Jakie jest zadanie konwertera satelitarnego?

A. dopasowywanie reaktancji anteny satelitarnej

B. przesyłanie sygnału z odbiornika satelitarnego do satelity

C. przekazywanie sygnału z satelity do odbiornika satelitarnego

D. regulacja napięcia w obwodzie antenowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Konwerter satelitarny odgrywa kluczową rolę w systemach telekomunikacyjnych, umożliwiając efektywne przesyłanie sygnałów z satelitów do odbiorników satelitarnych. Jego główną funkcją jest odbieranie sygnałów radiowych emitowanych przez satelity geostacjonarne, ich konwersja na niższe częstotliwości i przesyłanie ich do odbiornika. Dzięki temu możliwe jest korzystanie z różnych usług, takich jak telewizja satelitarna, internet satelitarny czy telekomunikacja. Przykładem zastosowania konwertera jest system dostarczania sygnału telewizyjnego do domów, gdzie konwerter umieszczony na antenie zbiera sygnał z satelity, a następnie przetworzony sygnał jest przesyłany do dekodera w telewizorze. Zgodnie z najlepszymi praktykami w branży, konwertery powinny być dostosowane do specyfikacji LNB (Low Noise Block), aby zminimalizować szumy i zapewnić optymalną jakość sygnału. Dodatkowo, konwertery muszą być zgodne z normami ITU i ETSI, co gwarantuje ich interoperacyjność w globalnych systemach satelitarnych.

Pytanie 39

Jaką minimalną powierzchnię należy zapewnić na jednego pracownika pracującego równocześnie w tej samej przestrzeni biurowej?

A. 4 m2

B. 2 m2

C. 3 m2

D. 1 m2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W kontekście aranżacji przestrzeni biurowej, minimalna powierzchnia 2 m2 przypadająca na jednego pracownika jest zgodna z normami i zaleceniami dotyczącymi ergonomii oraz zdrowia w miejscu pracy. Zgodnie z wytycznymi, takimi jak normy PN-EN 15251 oraz wytyczne BHP, zapewnienie odpowiedniej przestrzeni osobistej jest kluczowe dla komfortu i efektywności pracy. Pracownicy, mający do dyspozycji nie tylko biurko, ale także przestrzeń na poruszanie się, ograniczają uczucie przytłoczenia i zwiększają swoją wydajność. Przykładem zastosowania tej zasady mogą być biura typu open space, gdzie mimo otwartej przestrzeni, odpowiednie rozmieszczenie stanowisk pracy oraz zapewnienie przynajmniej 2 m2 na osobę sprzyja lepszej koncentracji i mniejszemu stresowi. Warto również zauważyć, że w przypadku organizacji biura, większa przestrzeń wpływa na poprawę komunikacji między pracownikami oraz umożliwia lepsze funkcjonowanie zespołów, co jest szczególnie ważne w kontekście współczesnych modeli pracy zespołowej.

Pytanie 40

Aby połączyć przewody systemu domofonowego w kostce połączeniowej, należy wykorzystać

A. pilnik

B. wiertarkę

C. wkrętak

D. młotek

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Użycie wkrętaka do podłączenia przewodów w kostce podłączeniowej systemu domofonowego jest najlepszym wyborem, ponieważ wkrętak umożliwia precyzyjne i pewne dokręcenie śrub, co jest kluczowe dla zapewnienia trwałego i stabilnego połączenia. Dobrze zaciśnięte przewody w kostce minimalizują ryzyko przypadkowego rozłączenia i zwiększają bezpieczeństwo całego systemu. Na przykład, w przypadku domofonów, które mogą być narażone na działanie warunków atmosferycznych, solidne połączenie przewodów jest niezbędne do utrzymania prawidłowego funkcjonowania. W branży elektrycznej oraz w instalacjach niskonapięciowych stosowanie wkrętaka jest standardem, który zapewnia zgodność z normami, takimi jak PN-IEC 60364, które określają zasady prawidłowego podłączania elementów elektronicznych. Praktycznie rzecz biorąc, użycie wkrętaka odpowiedniego do typu śrub w kostce podłączeniowej zwiększa efektywność pracy oraz bezpieczeństwo instalacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
