Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 10 maja 2026 23:52
Data zakończenia: 11 maja 2026 00:15

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Urządzenie, które gromadzi energię ciśnienia płynu, stosowane do zasilania roboczych systemów hydraulicznych oraz do radzenia sobie z chwilowym wzrostem zapotrzebowania na czynnik roboczy, to

A. siłownik hydrauliczny

B. pompa hydrauliczna

C. zbiornik hydrauliczny

D. akumulator hydrauliczny

Siłownik hydrauliczny to element wykonawczy, który przekształca energię hydrauliczną na ruch mechaniczny. Jego funkcja jest zasadniczo różna od akumulatora hydraulicznego, ponieważ siłownik nie gromadzi energii, lecz ją wykorzystuje. Zbiornik hydrauliczny natomiast służy do przechowywania cieczy hydraulicznej, ale nie ma zdolności do gromadzenia energii ciśnienia, co jest kluczowe w kontekście uruchamiania roboczych urządzeń hydraulicznych. Pompa hydrauliczna odpowiada za wytwarzanie ciśnienia w systemie, jednak również nie jest w stanie magazynować energii. Błędne jest również założenie, że inne wymienione elementy mogłyby pełnić podobną funkcję do akumulatora hydraulicznego, ponieważ każdy z tych komponentów ma swoją unikalną rolę w systemie hydraulicznym. Często myli się te urządzenia z powodu ich współpracy w jednym systemie, co prowadzi do niezrozumienia ich funkcji. Właściwe zrozumienie funkcji każdego z tych elementów jest kluczowe dla projektowania efektywnych układów hydraulicznych, zgodnie z najlepszymi praktykami inżynieryjnymi.

Pytanie 2

Sprzęt przeznaczony do transportu ładunków na krótkie dystanse w sposób nieciągły (podnoszenie, przesuwanie, opuszczanie), gdzie ruch powrotny zazwyczaj jest bez obciążenia to

A. wózki widłowe

B. przenośniki taśmowe

C. dźwignice

D. palety transportowe

Dźwignice to urządzenia, które umożliwiają przenoszenie ładunków na bliskie odległości poprzez podnoszenie, przesuwanie oraz opuszczanie ich. Ruch powrotny dźwignic jest najczęściej jałowy, co oznacza, że w czasie powrotu nie przenoszą one żadnych ładunków. W praktyce, dźwignice są używane w halach magazynowych, fabrykach oraz na placach budowy, gdzie konieczne jest precyzyjne manipulowanie dużymi i ciężkimi elementami. Dźwignice mogą występować w różnych formach, takich jak suwnice, wciągniki czy żurawie, i są projektowane zgodnie z normami bezpieczeństwa, co zapewnia ich niezawodność i efektywność działania. Standardy takie jak PN-EN 15011 dla suwnic oraz PN-EN 14439 dla dźwignic wskazują na wymagania dotyczące ich konstrukcji oraz eksploatacji. W przypadku dźwignic, ich efektywność operacyjna jest kluczowa, a właściwe użytkowanie i konserwacja wpływają na bezpieczeństwo pracy i wydajność procesów logistycznych.

Pytanie 3

Oznaczenie M30x2, wskazuje na rodzaj gwintu

A. trapezowy niesymetryczny

B. metryczny zwykły

C. trapezowy symetryczny

D. metryczny drobnozwojny

Oznaczenie M30x2 odnosi się do gwintu metrycznego drobnozwojnego, w którym 'M' oznacza gwint metryczny, '30' to średnica nominalna gwintu w milimetrach, a '2' to skok gwintu, który w tym przypadku wynosi 2 mm. Gwinty drobnozwojne są powszechnie stosowane tam, gdzie wymagane jest wyższe napięcie w połączeniach, co przekłada się na lepsze właściwości mechaniczne i większą odporność na wibracje. Przykładem zastosowania mogą być elementy konstrukcyjne w przemyśle motoryzacyjnym, gdzie niezawodność połączeń jest kluczowa. W standardzie ISO 261 i ISO 965 określono parametry gwintów metrycznych, co zapewnia ich uniwersalność i wymienność. Wiedza na temat gwintów metrycznych drobnozwojnych jest niezbędna dla inżynierów, projektantów oraz techników zajmujących się obróbką mechaniczną, ponieważ niewłaściwy dobór gwintu może prowadzić do awarii konstrukcji.

Pytanie 4

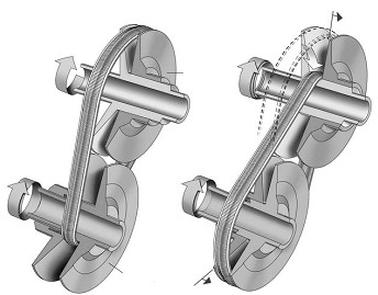

Przedstawiona na rysunku przekładnia umożliwia

A. płynną zmianę przełożenia przekładni.

B. zachowanie stałego momentu obrotowego przy zmiennym przełożeniu.

C. płynną zmianę kierunku obrotów.

D. płynną zmianę przenoszonej mocy przez przekładnię.

Wybór innej odpowiedzi może wynikać z kilku nieporozumień związanych z funkcjonowaniem przekładni. Płynna zmiana kierunku obrotów, jak sugeruje jedna z odpowiedzi, nie jest tożsame z płynną zmianą przełożenia. Zmiana kierunku obrotów w przekładniach odbywa się zazwyczaj poprzez zmianę kierunku obrotów silnika, co na ogół nie wiąże się z regulacją przełożenia. W praktyce, zmiana kierunku obrotów jest osiągana za pomocą przekładni kierunkowych, a nie przez ich zmienność. Natomiast stałe utrzymywanie momentu obrotowego przy zmiennym przełożeniu odnosi się do koncepcji przekładni, które jednak nie są bezstopniowe. Przekładnie tego typu mogą wprowadzać zjawisko poślizgu, co negatywnie wpływa na efektywność transmisji mocy. Zmiana przenoszonej mocy przez przekładnię jest również częścią jej działania, ale nie definiuje całej funkcjonalności przekładni bezstopniowej, która skupia się na płynnej regulacji przełożenia. Kluczowym elementem jest zrozumienie, że każda z tych cech ma swoje miejsce w specyficznych zastosowaniach, a ich wymiana nie jest możliwa w kontekście technologicznym. Typowym błędem jest mylenie różnych funkcji przekładni oraz nieścisłe interpretowanie ich roli w układzie przeniesienia napędu.

Pytanie 5

Reduktor to rodzaj przekładni, w której następuje

A. zwiększenie prędkości obrotowej i zmniejszenie momentu obrotowego

B. zmniejszenie prędkości obrotowej i zwiększenie momentu obrotowego

C. zmniejszenie prędkości obrotowej i momentu obrotowego

D. zwiększenie prędkości obrotowej i momentu obrotowego

Reduktor to urządzenie mechaniczne, którego podstawowym zadaniem jest zmniejszenie prędkości obrotowej napędzającego silnika, jednocześnie zwiększając moment obrotowy przekazywany na elementy robocze systemu. W praktyce oznacza to, że na przykład w przypadku silnika elektrycznego, stosując reduktor, możemy uzyskać większą siłę obrotową do napędu cięższych maszyn, przy jednoczesnym zmniejszeniu prędkości. Tego typu rozwiązania są powszechnie stosowane w przemyśle, np. w systemach transportowych, gdzie konieczne jest zwiększenie siły w celu podnoszenia obciążonych przenośników. Zgodnie z normami branżowymi, dobór odpowiedniego reduktora jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności systemu. Zastosowanie reduktorów przyczynia się także do wydłużenia żywotności mechanizmów, redukując zużycie elementów roboczych przez optymalizację pracy urządzeń.

Pytanie 6

Osoba, która na co dzień pracuje z narzędziami pneumatycznymi, powinna posiadać

A. rękawice z warstwą ochronną od strony wewnętrznej dłoni

B. kombinezon roboczy z komfortową wyściółką

C. kask ochronny

D. buty ochronne z grubą podeszwą

Rękawice, które mają warstwę ochronną od spodu, są mega ważne, gdy pracujesz z narzędziami pneumatycznymi. Praca z tymi sprzętami może być niebezpieczna – są ryzyka, że zrobisz sobie krzywdę, takie jak przecięcia czy uderzenia. Dobre rękawice nie tylko chronią dłonie, ale też pozwalają na lepszy chwyt, co jest kluczowe, bo narzędzia pneumatyczne potrafią generować sporą siłę. Zgodnie z normami, takimi jak EN 388, rękawice muszą mieć odpowiednią klasę ochrony, żeby były odporne na różne zagrożenia. Fajnie, jak mają dodatkowe wzmocnienia w newralgicznych miejscach – to wydłuża ich żywotność i komfort noszenia. Takie rękawice są zgodne z bezpieczeństwem pracy i najlepszymi praktykami w naszej branży. Pamiętaj też, żeby regularnie sprawdzać ich stan i wymieniać, gdy coś zacznie się dziać.

Pytanie 7

W celu przeprowadzenia pomiaru błędu bicia zgodnie z przedstawionym rysunkiem należy zastosować

A. suwmiarkę.

B. passametr.

C. kątownik.

D. czujnik zegarowy.

Pomiar błędu bicia przy użyciu takich narzędzi jak kątownik, passametr czy suwmiarka jest nieodpowiedni. Kątownik, choć użyteczny w określaniu kątów, nie dostarcza informacji o odchyleniach osi obrotu, co jest kluczowe w pomiarze błędu bicia. Pasametr, z drugiej strony, służy głównie do pomiarów liniowych, co oznacza, że nie jest w stanie zarejestrować drobnych wahań, jakie mogą występować podczas obrotu elementu. Suwmiarka również ma swoje ograniczenia, zwłaszcza w kontekście pomiarów dynamicznych, ponieważ nie pozwala na rejestrowanie ruchów w czasie rzeczywistym. Zastosowanie tych narzędzi do pomiaru błędu bicia prowadzi do ryzyka błędnych wyników, co może skutkować niewłaściwym wyważeniem lub niewłaściwą geometrią elementów mechanicznych. W przemyśle wytwórczym, gdzie precyzja jest kluczowa, wykorzystanie nieodpowiednich narzędzi pomiarowych może prowadzić do znacznych strat finansowych oraz komplikacji technicznych. Dlatego, przy pomiarze błędu bicia, kluczowe jest użycie czujnika zegarowego, który dostarcza precyzyjnych i wiarygodnych danych.

Pytanie 8

Oznaczenie Φ20F8/h6 odnosi się do typu pasowania

A. ciasnego na podstawie zasady stałego otworu

B. luźnego na podstawie zasady stałego wałka

C. ciasnego na podstawie zasady stałego wałka

D. luźnego na podstawie zasady stałego otworu

Odpowiedź luźnego pasowania według zasady stałego wałka jest poprawna, ponieważ konstrukcja Φ20F8/h6 wskazuje na luźne dopasowanie komponentu o średnicy nominalnej 20 mm (Φ20) oraz tolerancji pasowania. W tym przypadku 'F8' oznacza tolerancję otworu, a 'h6' dotyczy tolerancji wałka. Luźne pasowanie jest preferowane w aplikacjach, gdzie wymagany jest swobodny ruch części, jak w przypadku mechanizmów obrotowych lub przesuwających się, co minimalizuje zużycie i tarcie. Takie rozwiązania są zgodne z normą ISO 286, która definiuje systemy pasowania i tolerancji. Przykładem zastosowania luźnego pasowania może być montaż wałów w silnikach, gdzie kluczowe jest umożliwienie swobodnego obracania się wału bez nadmiernych oporów. W branży inżynieryjnej, stosowanie odpowiednich tolerancji jest niezbędne dla zapewnienia długowieczności i niezawodności mechanizmów. Dobrze dobrane luźne pasowania mogą także zmniejszać ryzyko odkształceń materiałów w warunkach pracy.

Pytanie 9

Na organizację procesu technologicznego montażu nie mają wpływu

A. rozmiary elementów.

B. ciężar komponentów maszyn i urządzeń.

C. skalę produkcji.

D. umiejętności pracownika.

Podczas analizy organizacji procesu technologicznego montażu, należy zrozumieć, że wymiar i masa części, jak również wielkość produkcji, mają kluczowe znaczenie. Wymiary części determinują, jakie narzędzia i technologie montażowe będą stosowane, co bezpośrednio wpływa na efektywność i jakość produkcji. Na przykład, większe i cięższe komponenty mogą wymagać użycia specjalistycznych urządzeń dźwigowych lub robotów montażowych, aby zapewnić bezpieczeństwo pracy i optymalizację czasu montażu. W odniesieniu do wielkości produkcji, organizacje często dostosowują swoje procesy i linie montażowe do zmieniającego się popytu. Dla dużych serii produkcyjnych można wprowadzić zautomatyzowane procesy, które przyspieszają montaż, podczas gdy w przypadku produkcji jednostkowej bardziej wskazane są metody ręczne, które mogą zapewnić większą elastyczność. Z drugiej strony, doświadczenie pracowników, chociaż istotne, ma charakter drugorzędny w porównaniu do wyżej wymienionych czynników. Pracownicy z dużym doświadczeniem mogą pracować efektywnie, ale to proces, narzędzia i technologia powinny być dostosowywane do specyfiki produkcji, aby zminimalizować błędy i zwiększyć jakość. Tworzenie skutecznych procesów montażowych to nie tylko kwestia umiejętności ludzi, ale również dopasowania do wymogów technicznych, co zapewnia zgodność z normami branżowymi, takimi jak ISO 14001 czy normy IATF w przypadku przemysłu motoryzacyjnego.

Pytanie 10

Jakie kluczowe kryteria wybierania materiałów konstrukcyjnych stosuje się w procesie projektowania elementów maszyn?

A. Własności materiału i koszty wytwarzania

B. Zdolność materiału do obróbki skrawaniem

C. Koszty materiału oraz projektowania

D. Koszty materiału i produkcji

Właściwy dobór materiału konstrukcyjnego jest kluczowy w projektowaniu części maszyn, ponieważ wpływa na ich funkcjonalność, trwałość oraz koszt produkcji. Własności materiału, takie jak wytrzymałość na rozciąganie, twardość, odporność na korozję czy przewodność cieplna, mają fundamentalne znaczenie dla działania maszyny. Na przykład, w przypadku elementów narażonych na duże obciążenia mechaniczne, jak wały czy zębatki, używa się stali o wysokiej wytrzymałości. Koszty wytwarzania związane są nie tylko z ceną materiału, ale także z procesem produkcji, który może być bardziej czasochłonny lub kosztowny w zależności od wybranego materiału. Przykładowo, obróbka skrawaniem stali jest znacznie kosztowniejsza niż przetwarzanie aluminium, co należy wziąć pod uwagę przy podejmowaniu decyzji. Dobre praktyki inżynieryjne sugerują, aby zawsze analizować zarówno właściwości materiału, jak i ekonomiczne aspekty produkcji, co pozwala na optymalizację projektu oraz redukcję kosztów w całym cyklu życia produktu.

Pytanie 11

Ochrona powierzchni przed korozją za pomocą powłok galwanicznych polega na

A. natryśnięciu płynnego metalu przy użyciu pistoletu

B. nałożeniu warstwy metalu w procesie elektrolitycznym

C. nawalcowaniu cienkiej blachy na gorąco na powierzchni

D. zanurzeniu w metalach w stanie ciekłym

Zastosowane metody w odpowiedziach niepoprawnych nie są skutecznymi rozwiązaniami w kontekście ochrony przed korozją. Nawalcowanie cienkiej blachy na powierzchnię na gorąco, chociaż może wydawać się na pierwszy rzut oka skuteczną metodą, w rzeczywistości nie zapewnia odpowiedniej ochrony przed korozją. Proces ten polega na mechanicznym przymocowaniu blachy do powierzchni, co nie eliminuje ryzyka korozji w miejscach, gdzie blacha może się odklejać lub w których występują uszkodzenia. Natomiast natryśnięcie ciekłego metalu pistoletem również nie jest standardową praktyką w kontekście galwanizacji. Ta metoda, choć może być używana do aplikacji powłok metalowych, nie zapewnia jednorodnej powłoki ani nie korzysta z procesów elektrolitycznych, co znacznie obniża jej efektywność w walce z korozją. Zanurzenie w stopionym metalu, z drugiej strony, może być stosowane w procesach takich jak kąpiel w metalach, jednak nie jest to metoda galwaniczna. Wielu inżynierów i techników może błędnie sądzić, że te praktyki są równoważne galwanizacji, nie rozumiejąc różnic między nimi, co prowadzi do nieefektywnego zabezpieczania powierzchni. Kluczowe jest, aby zrozumieć, że skuteczna ochrona przed korozją wymaga zastosowania precyzyjnych i sprawdzonych metod, takich jak galwanizacja, które zapewniają długotrwałą i skuteczną ochronę metalowych elementów.

Pytanie 12

Jaki rodzaj obróbki ręcznej przedstawiono na rysunku?

A. Piłowanie.

B. Wycinanie.

C. Skrobanie.

D. Ścinanie.

Skrobanie jest procesem obróbki ręcznej, który polega na usuwaniu niewielkich ilości materiału, najczęściej z powierzchni metali czy tworzyw sztucznych, w celu uzyskania gładkiej i równej powierzchni. Narzędzie stosowane do skrobania ma ostry brzeg, co umożliwia precyzyjne działanie. Technika ta jest szeroko stosowana w przemyśle do wykańczania elementów po obróbce skrawaniem, a także w rzemiośle artystycznym, gdzie wymagana jest wysoka jakość wykończenia. W praktyce, skrobanie może być używane do usuwania zadziorów, poprawiania geometrii elementów czy osiągania żądanej chropowatości powierzchni. W branży mechanicznej, standardy dotyczące jakości powierzchni, takie jak ISO 1302, podkreślają znaczenie obróbki skrawaniem i skrobaniem dla uzyskania dokładnych wymiarów oraz wymaganej trwałości komponentów. Warto zauważyć, że skrobanie wymaga doświadczenia i precyzji, co czyni je techniką wymagającą odpowiedniego szkolenia i praktyki.

Pytanie 13

Jak bardzo wzrośnie temperatura 2 kg gazu o cieple właściwym 800 J/kgK, jeżeli dostarczymy do niego 6400 J energii cieplnej?

A. 8 K

B. 32 K

C. 16 K

D. 4 K

Wielu uczniów może pomylić się w obliczeniach związanych ze wzrostem temperatury gazu, zwłaszcza gdy nie uwzględniają właściwych jednostek lub nie przekształcają równania zgodnie z rzeczywistymi wartościami. Na przykład, odpowiedzi sugerujące 8 K, 16 K lub 32 K mogą wynikać z błędnej interpretacji ilości ciepła lub ciepła właściwego. Niektórzy mogą przyjąć, że zwiększenie ciepła o 6400 J powinno prowadzić do większej zmiany temperatury, nie biorąc pod uwagę masy gazu ani jego ciepła właściwego. To prowadzi do typowego błędu, w którym niektórzy zakładają, że ilość ciepła jest bezpośrednio proporcjonalna do zmiany temperatury bez uwzględnienia mocy cieplnej. Gdyby na przykład przyjęto, że przy tej samej ilości ciepła 2 kg gazu ma mieć różną zmianę temperatury, zignorowano by fakt, że ciepło właściwe i masa są kluczowe dla obliczenia wzrostu temperatury. Takie podejście jest sprzeczne z podstawowymi zasadami termodynamiki i może prowadzić do nieprawidłowych wyników oraz niewłaściwych decyzji inżynieryjnych. Ważne jest, aby przy obliczeniach ciepła stosować odpowiednie jednostki i zrozumieć, jak różne czynniki wpływają na wzrost temperatury, co jest niezbędne w pracy inżynierskiej oraz w zastosowaniach naukowych.

Pytanie 14

Działanie przedstawionego na rysunku dźwignika hydraulicznego jest najczęściej spotykanym zastosowaniem technicznym prawa

A. Stevina.

B. Pascala.

C. Archimedesa.

D. Newtona.

Działanie dźwignika hydraulicznego opiera się na zasadzie Pascala, która stanowi fundament wielu nowoczesnych technologii hydraulicznych. Zasada ta mówi, że zmiana ciśnienia w zamkniętym płynie jest przenoszona równomiernie na cały płyn, co pozwala na wykorzystanie niewielkiej siły do podnoszenia dużych ciężarów. W dźwignikach hydraulicznych mamy do czynienia z tłokami o różnej powierzchni; niewielka siła przyłożona do mniejszego tłoka generuje znacznie większą siłę na większym tłoku, zgodnie z równaniem F1/A1 = F2/A2, gdzie F to siła, a A to powierzchnia tłoka. Przykładem praktycznego zastosowania tej zasady mogą być podnośniki samochodowe, używane w warsztatach mechanicznych, które umożliwiają bezpieczne podnoszenie pojazdów. Ponadto zasada Pascala znajduje zastosowanie w różnych systemach hydraulicznych, takich jak hamulce hydrauliczne w samochodach, co pokazuje jej wszechstronność i znaczenie w inżynierii mechanicznej.

Pytanie 15

Który z podanych metali charakteryzuje się najniższą temperaturą topnienia?

A. Aluminium

B. Cynk

C. Molibden

D. Cyna

Cyna ma najniższą temperaturę topnienia spośród wymienionych metali, wynoszącą około 232°C. Jest to kluczowa informacja w zastosowaniach przemysłowych, gdzie cyna jest powszechnie wykorzystywana w spoinach lutowniczych, które wymagają niskich temperatur topnienia, aby nie uszkodzić delikatnych komponentów elektronicznych. Dodatkowo, cyna jest często stosowana w przemyśle spożywczym do produkcji powłok metalowych, co wymaga zrozumienia jej właściwości fizycznych, w tym zachowania w wysokich temperaturach. Praktyczne zastosowanie cyny w technologii lutowania polega na jej zdolności do tworzenia trwałych połączeń między metalami bez ich deformacji, co jest niezwykle ważne w kontekście jakości i trwałości produktów. Zrozumienie temperatur topnienia metali jest również istotne w kontekście projektowania procesów przemysłowych, gdzie dobór odpowiednich materiałów ma kluczowe znaczenie dla efektywności energetycznej procesów oraz bezpieczeństwa operacyjnego.

Pytanie 16

Do transportu międzyoperacyjnego elementów malowanych w lakierni proszkowej, zgodnie z przedstawionym schematem organizacyjnym, najkorzystniej będzie zastosować

A. system przenośników rolkowych.

B. przenośniki taśmowe.

C. przenośniki płytowe.

D. system transportu podwieszanego.

System transportu podwieszanego jest optymalnym rozwiązaniem dla lakierni proszkowej, gdzie kluczowe jest efektywne przemieszczanie elementów malowanych między różnymi stacjami obróbczych. Taki system umożliwia wykorzystanie przestrzeni w pionie, co jest istotne w halach produkcyjnych o ograniczonej powierzchni. Ponadto, podwieszane przenośniki pozwalają na łatwe manewrowanie elementami, eliminując ryzyko ich uszkodzenia podczas transportu. Dzięki zastosowaniu systemu transportu podwieszanego, proces lakierowania staje się bardziej zautomatyzowany i zwiększa się jego wydajność. Przykładowo, w wielu zakładach przemysłowych, takich jak produkcja mebli czy części samochodowych, systemy te są standardem, co przyczynia się do obniżenia kosztów operacyjnych i poprawy jakości końcowego produktu. Warto również zauważyć, że stosowanie transportu podwieszanego zgodne jest z najlepszymi praktykami w zakresie ergonomii i organizacji pracy, co wpływa pozytywnie na bezpieczeństwo pracowników.

Pytanie 17

Korzystając z danych przedstawionych na rysunku i w tabelach, do wykonania połączenia gwintowego śrubą M10 x 1,25 o długości 50 mm należy użyć następujących narzędzi:

A. nawiertak, wiertło ϕ8,8 mm, wiertło ϕ11 mm, zestaw gwintowników M10, klucz płaski s = 17 mm.

B. nawiertak, wiertło ϕ9,25 mm, wiertło ϕ9,5 mm, zestaw gwintowników M10, klucz płaski s = 13 mm.

C. nawiertak, wiertło ϕ8,5 mm, wiertło ϕ11 mm, zestaw gwintowników M10, klucz płaski s = 17 mm.

D. nawiertak, wiertło ϕ9 mm, wiertło ϕ9,5 mm, zestaw gwintowników M10, klucz płaski s = 13 mm.

Poprawna odpowiedź to wybór narzędzi, które są zgodne z zaleceniami technicznymi dla śruby M10 x 1,25 mm. Wiertło o średnicy 8,8 mm jest kluczowe, ponieważ przygotowuje otwór o odpowiedniej średnicy do gwintowania, co jest zgodne z normami dotyczącymi średnic wierteł do gwintów metrycznych. Klucz płaski o rozmiarze 17 mm jest odpowiedni dla śruby M10, co również znajduje potwierdzenie w standardowych tabelach rozmiarów kluczy. Dodatkowo, wiertło ϕ11 mm jest niezbędne do wykonania otworu pod łeb śruby, co zapewnia prawidłowe osadzenie. Użycie zestawu gwintowników M10 pozwala na precyzyjne wykonanie gwintu wewnętrznego, co jest kluczowe dla odpowiedniego połączenia elementów. Nawiertak, będący narzędziem pomocniczym, umożliwia poprawne przygotowanie otworu, co jest istotne z punktu widzenia wytrzymałości i trwałości połączenia. Przestrzeganie tych norm i dobrych praktyk w obróbce zapewnia nie tylko poprawne właściwości wytrzymałościowe, ale także bezpieczeństwo w zastosowaniach inżynieryjnych.

Pytanie 18

Tworzywa sztuczne, które po podgrzaniu stają się plastyczne, a po ochłodzeniu zyskują sztywność i ten proces może być wielokrotnie powtarzany, to które z tworzyw?

A. termoutwardzalne

B. chemoutwardzalne

C. termoplastyczne

D. chemoplastyczne

Odpowiedzi "termoutwardzalne", "chemoplastyczne" oraz "chemoutwardzalne" wskazują na inne rodzaje tworzyw sztucznych, które mają odmienne właściwości i zastosowania. Termoutwardzalne materiały, takie jak epoksydy czy żywice fenolowe, charakteryzują się procesem utwardzania, który jest jednorazowy. Po podgrzaniu zachodzi reakcja chemiczna, która prowadzi do utwardzenia i nie można ich ponownie przetwarzać w wyżej wymieniony sposób, co czyni je mniej elastycznymi w kontekście ponownego użytkowania. Z kolei chemoplastyczne i chemoutwardzalne nie są terminami powszechnie używanymi w branży tworzyw sztucznych, co może wprowadzać w błąd. Często mylenie różnych typów tworzyw wynika z braku zrozumienia procesów przetwarzania, co prowadzi do niewłaściwego doboru materiałów w różnych aplikacjach. Zrozumienie różnic między tymi materiałami jest kluczowe dla inżynierów i projektantów, aby uniknąć problemów z trwałością i funkcjonalnością końcowych produktów. Dlatego tak ważna jest znajomość właściwości chemicznych i fizycznych materiałów, co jest fundamentem dobrych praktyk w przemyśle tworzyw sztucznych.

Pytanie 19

Na niekorzystny hałas przede wszystkim narażony jest pracownik

A. kuźni

B. ślusarni

C. montowni

D. spawalni

Kuźnia jest miejscem, w którym przetwarzanie metalu odbywa się przy użyciu intensywnych procesów, takich jak kucie, formowanie czy hartowanie. Te operacje generują znaczny poziom hałasu, co jest związane z używaniem młotów pneumatycznych, pras i innych narzędzi mechanicznych. Pracownicy kuźni narażeni są na hałas przekraczający dopuszczalne normy, co może prowadzić do uszkodzeń słuchu oraz innych problemów zdrowotnych. Zgodnie z normami bezpieczeństwa pracy, takimi jak PN-N-01307, istotne jest wprowadzenie odpowiednich środków ochrony osobistej, takich jak nauszniki i zatyczki do uszu, aby zminimalizować ryzyko. Dodatkowo, stosowanie technologii ograniczających hałas, takich jak osłony dźwiękochłonne, jest zalecane w celu poprawy warunków pracy. W kontekście szkoleń BHP ważne jest, aby pracownicy byli świadomi zagrożeń związanych z hałasem i umieli stosować odpowiednie procedury ochronne.

Pytanie 20

Który z wymienionych specjalistów nie powinien nosić rękawic w trakcie wykonywania swoich obowiązków?

A. Hartownik

B. Spawacz

C. Odlewnik

D. Tokarz

Tokarz jest specjalistą zajmującym się obrabianiem metalu lub innych materiałów na tokarkach. W trakcie wykonywania pracy używa narzędzi skrawających, które wymagają precyzyjnego i sprawnego manewrowania. Rękawice mogą ograniczać czucie w palcach oraz precyzję ruchów, co zwiększa ryzyko wypadków oraz obniża jakość obróbki. Ponadto, w przypadku toczenia mogą wystąpić sytuacje, w których narzędzia lub materiał mogą zablokować się w maszynie, co wymaga szybkiej reakcji i interwencji, a rękawice mogą w tym przypadku stanowić przeszkodę. W branży obróbczej powszechnie uznaje się, że w przypadku tokarek i podobnych maszyn należy unikać korzystania z rękawic, aby zapewnić optymalną kontrolę i bezpieczeństwo. Przykładem dobrych praktyk jest przestrzeganie zasad BHP oraz szkoleń dotyczących właściwego użycia narzędzi, które kładą nacisk na umiejętność pracy bez rękawic w określonych warunkach.

Pytanie 21

W zależności od sposobu działania, wyróżniamy dwa rodzaje, które są

A. pasowań

B. przekładni

C. sprzęgieł

D. hamulców

Jak wybierzesz zły typ mechanizmu, na przykład przekładnie, sprzęgła albo pasowania, to możesz się mocno pogubić w ich funkcjach i zastosowaniach. Przekładnie tak naprawdę są do przenoszenia momentu obrotowego i zmiany kierunku obrotu, co nie ma nic wspólnego z hamulcami. Na przykład, przekładnie planetarne są w automatycznych skrzyniach biegów do zarządzania prędkością, a nie do zatrzymywania. Jak ich nie zrozumiesz dobrze, to może być błędne myślenie o wydajności i bezpieczeństwie napędu. Tak samo z sprzęgłami, one służą do łączenia i rozłączania napędu, co też nie ma wiele wspólnego z hamulcami, które zatrzymują lub regulują prędkość. Pasowania to kolejne rzeczy, które praktycznie nie mają znaczenia w kontekście hamulców, bo one dotyczą tylko wymiarów i tolerancji, a nie funkcji. Typowe błędy to mylenie ról tych mechanizmów, co może przynieść poważne problemy w projektowaniu i używaniu systemów mechanicznych.

Pytanie 22

Efektywna eksploatacja urządzenia to

A. korzystanie z maszyny w czasie trwania gwarancji i wymiana jej na nowy model

B. gwarantowanie jak najdłuższego okresu użytkowania przy niskiej wydajności

C. osiągnięcie optymalnej wydajności urządzenia bez uwzględnienia czasu jego używania

D. zapewnienie długiego okresu eksploatacji przy akceptowalnej wydajności maszyny

Racjonalna eksploatacja maszyny odnosi się do długoterminowego podejścia, które łączy efektywność operacyjną z dbałością o trwałość i niezawodność sprzętu. Odpowiedź, która sugeruje zapewnienie długiego czasu eksploatacji przy akceptowalnej wydajności, jest zgodna z zasadami zarządzania cyklem życia maszyn. W praktyce oznacza to, że użytkownicy powinni dążyć do optymalizacji procesów produkcyjnych w taki sposób, aby maszyna mogła działać przez wiele lat, nieobniżając jakości produkcji. Przykłady obejmują regularne przeglądy konserwacyjne, monitorowanie stanu technicznego oraz stosowanie strategii prewencyjnego utrzymania, co pozwala na wczesne wykrywanie usterek. Efektywność maszyn należy mierzyć w kontekście całkowitych kosztów eksploatacji, co obejmuje zarówno koszty operacyjne, jak i koszty napraw i utrzymania. Najlepsze praktyki branżowe, takie jak wdrożenie systemów zarządzania jakością (np. ISO 9001) oraz utrzymania ruchu (np. TPM), sprzyjają długoterminowej efektywności i zrównoważonemu rozwojowi.

Pytanie 23

Jaką wartość ma częstotliwość drgań, gdy czas jednego pełnego cyklu ruchu ciała na sprężynie (w górę i w dół) wynosi 5 sekund?

A. 2 Hz

B. 5 Hz

C. 0,5 Hz

D. 0,2 Hz

Wybierając inne odpowiedzi, można napotkać na typowe błędy myślowe związane z interpretacją problemu. Częstość drgań jest odwrotnością okresu, który w tym przypadku wynosi 5 sekund. Odpowiedzi 5 Hz, 2 Hz i 0,5 Hz sugerują, że użytkownik błędnie zrozumiał relację między czasem a częstotliwością. Na przykład, wybierając 5 Hz, ktoś mógłby pomyśleć, że oznacza to 5 cykli w ciągu jednej sekundy, co jest sprzeczne z podanym czasem pełnego wahnięcia. Takie zrozumienie okresu prowadzi do błędnych obliczeń i niewłaściwych wniosków. Ponadto, istotne jest zrozumienie, że częstotliwość drgań odzwierciedla, jak szybko wykonują się cykle, a nie czas ich trwania. W kontekście fizyki, zrozumienie, że częstotliwość i okres są ze sobą ściśle powiązane, jest fundamentem analizy drgań i oscylacji. W praktyce, pomyłki w obliczeniach mogą prowadzić do poważnych konsekwencji w projektowaniu systemów opartych na drganiach, takich jak amortyzatory w budynkach, które muszą być zaprojektowane z uwzględnieniem właściwej częstotliwości drgań, aby skutecznie tłumić drgania i chronić konstrukcję przed uszkodzeniem.

Pytanie 24

Proces obróbczy, w którym element obrabiany wykonuje ruch obrotowy, a narzędzie porusza się w kierunku posuwowym, to

A. frezowanie

B. wiercenie

C. dłutowanie

D. toczenie

Toczenie to super ważny proces w obróbce, bo tu przedmiot obrabiany kręci się wokół swojej osi, a narzędzie skrawające pracuje wzdłuż ustalonej trasy. Dzięki temu można uzyskać odpowiednią geometrię i wymiary detalu. To jedna z tych podstawowych technologii w obróbce metali, zwłaszcza w przemyśle mechanicznym. Wykorzystuje się je przy produkcji różnych elementów, jak wały czy tuleje, które muszą być cylindryczne. Podczas toczenia dobiera się różne narzędzia skrawające, w zależności od materiału i tego, jak dokładnie ma być wykonany detal. Widzisz, toczenie pozwala osiągnąć naprawdę wysoką precyzję oraz ładną powierzchnię, co jest ważne w wielu zastosowaniach. Standardy jakości, jak ISO 9001, mówią o tym, jak powinny być ustawione warunki technologiczne, np. prędkość obrotowa, posuw czy rodzaj narzędzi, co się przekłada na efektywność i żywotność narzędzi. Dlatego toczenie to kluczowy proces nie tylko w produkcji maszyn, ale i w branżach takich jak motoryzacja, lotnictwo czy energetyka.

Pytanie 25

Którego z podanych materiałów nie powinno się przewozić przenośnikiem śrubowym (ślimakowym)?

A. Węgla kamiennego

B. Piasku

C. Miału węglowego

D. Zboża

Węgiel kamienny nie powinien być transportowany przenośnikiem śrubowym, ponieważ jego struktura oraz właściwości fizyczne mogą prowadzić do wielu problemów w procesie transportu. Przenośniki śrubowe są zaprojektowane do transportowania materiałów sypkich o jednorodnej strukturze, gdzie cząstki nie są zbyt twarde ani ostre. Węgiel kamienny, ze względu na swoje twarde i ostre krawędzie, może powodować uszkodzenia ślimaka przenośnika, co prowadzi do zwiększonej awaryjności oraz kosztów utrzymania. Ponadto, węgiel kamienny ma tendencję do tworzenia zatorów wewnątrz przenośnika, co może prowadzić do przerwania transportu oraz zwiększenia ryzyka pożaru. W praktyce dla transportu węgla kamiennego znacznie lepiej sprawdzają się przenośniki taśmowe, które pozwalają na delikatniejsze przesuwanie materiału, minimalizując ryzyko uszkodzeń i zatorów. W branży miningowej oraz energetycznej stosuje się standardy, które zalecają używanie odpowiednich systemów transportowych, aby zapewnić efektywność i bezpieczeństwo operacji.

Pytanie 26

Zamieszczony znak nakazuje bezwzględnie stosowanie przez pracowników środków ochrony

A. oczu.

B. słuchu.

C. twarzy.

D. głowy.

Znak przedstawiony na zdjęciu to znak BHP, który wyraźnie nakazuje stosowanie środków ochrony twarzy przez pracowników. Używanie odpowiednich osłon jest niezbędne w wielu branżach, zwłaszcza tam, gdzie istnieje ryzyko wystąpienia odprysków, substancji chemicznych czy innych szkodliwych czynników mogących uszkodzić twarz. Ochrona twarzy jest kluczowym elementem systemu zapewnienia bezpieczeństwa i higieny pracy, zgodnie z polskimi normami oraz dyrektywami unijnymi. W szczególności, w miejscach takich jak warsztaty, laboratoria czy budowy, stosowanie takich środków ochrony pomaga zminimalizować ryzyko poważnych obrażeń, poprawiając tym samym warunki pracy. Przykłady zastosowania obejmują użycie przyłbic, masek ochronnych lub specjalistycznych okularów, które nie tylko chronią przed urazami mechanicznymi, ale także przed działaniem substancji chemicznych. Pamiętaj, że odpowiednie zabezpieczenie to nie tylko wymóg prawny, ale także obowiązek każdego pracownika, który powinien dbać o swoje zdrowie oraz bezpieczeństwo współpracowników.

Pytanie 27

Które z równań opisujących zależność między ciśnieniem (p), objętością (V), temperaturą (T), liczbą moli (n) oraz uniwersalną stałą gazową (R) jest równaniem stanu gazu idealnego?

A. pV=nRT

B. pT=nRV

C. pR=nTV

D. Pn=VTR

Analiza pozostałych odpowiedzi wskazuje na szereg pojawiających się nieporozumień dotyczących podstawowych zasad dotyczących gazów doskonałych. Odpowiedzi, które nie są właściwe, często mylą jednostki i ich powiązania. Na przykład w równaniu pT=nRV, mylona jest relacja między ciśnieniem a temperaturą, co nie odzwierciedla prawdziwych interakcji gazów. W rzeczywistości, przy stałej objętości i liczbie moli, zmiana temperatury może wpływać na ciśnienie, ale równanie nie oddaje tej zależności prawidłowo. Podobnie w równaniu pR=nTV, znowu występuje nieprawidłowe zestawienie jednostek, gdzie stała gazowa R nie jest bezpośrednio związana z ciśnieniem i temperaturą w ten sposób. Z kolei Pn=VTR ma jeszcze inny problem, ponieważ nie uwzględnia jednostek ani właściwych relacji między zmiennymi. Typowym błędem myślowym w tym kontekście jest nieprawidłowe rozumienie, iż wszystkie parametry gazu mogą być dowolnie zestawiane bez uwzględnienia ich fundamentalnych relacji. W praktyce zrozumienie tych zależności jest kluczowe dla prawidłowego modelowania procesów gazowych oraz prognozowania ich zachowań w różnych warunkach.

Pytanie 28

Do kategorii sprzęgieł automatycznych zaliczamy sprzęgła

A. samonastawne

B. odśrodkowe

C. sterowane

D. nierozłączne

Ostatnie odpowiedzi dotyczą sprzęgieł, które w ogóle nie są samoczynne. Sprzęgła nierozłączne trzymają oba wały cały czas połączone, więc nie można ich rozdzielić podczas pracy. W sytuacjach, gdzie trzeba zmieniać obciążenie lub prędkość, mogą one prowadzić do uszkodzenia mechanizmu. Z kolei sprzęgła samonastawne są trochę inne, bo potrafią dostosować się do zmieniających się warunków, ale nie rozłączają się automatycznie, co jest ważne dla sprzęgieł samoczynnych. Czasem mogą być mylone z tymi, które pomagają w regulacji obciążenia, ale nie mają funkcji automatycznego rozłączania, jak sprzęgła odśrodkowe. Dodatkowo, sprzęgła sterowane korzystają z hydrauliki lub elektroniki, co je różni od tych samoczynnych. W praktyce ludzie często myślą, że różne rodzaje sprzęgieł są zamienne, co może prowadzić do złych wyborów w projektach i zwiększać ryzyko awarii w mechanizmach.

Pytanie 29

Pokrywanie uszkodzonych elementów maszyn i urządzeń metalową warstwą podczas jednoczesnego topnienia ich podłoża nosi nazwę

A. napawaniem

B. zgrzewaniem

C. anodowaniem

D. spawaniem

Napawanie to proces technologiczny, który polega na pokryciu naprawianych części maszyn i urządzeń warstwą metalu, przy jednoczesnym topnieniu podłoża. Ta metoda jest szczególnie przydatna w przemyśle, gdzie wymagana jest regeneracja lub wzmocnienie powierzchni elementów narażonych na intensywne zużycie, takich jak narzędzia skrawające, części maszyn czy elementy robocze. W napawaniu korzysta się z różnych materiałów, w tym stopów żelaza, stali nierdzewnej czy nawet metali kolorowych, co pozwala na dostosowanie właściwości mechanicznych warstwy napawanej do specyficznych wymagań aplikacji. Przykładem praktycznym jest napawanie krawędzi narzędzi skrawających, aby zwiększyć ich twardość i odporność na ścieranie. Dobrą praktyką w tym procesie jest stosowanie odpowiednich parametrów spawania, takich jak prędkość, temperatura i skład chemiczny materiału, aby uzyskać optymalne połączenie warstwy napawanej z podłożem. Napawanie jest regulowane przez normy, takie jak ISO 3834, zapewniające wysoką jakość i bezpieczeństwo wykonywanych prac.

Pytanie 30

Najbardziej prawdopodobną przyczyną zniszczenia śruby w połączeniu gwintowym zbiornika ciśnieniowego przedstawionego na rysunku jest jej

A. ścięcie.

B. skręcenie.

C. zerwanie.

D. zgięcie.

Zerwanie śruby w połączeniu gwintowym zbiornika ciśnieniowego jest wynikiem działania sił rozciągających, które powstają w wyniku ciśnienia wewnętrznego. W takich zastosowaniach, jak zbiorniki ciśnieniowe, niezwykle istotne jest zachowanie odpowiednich parametrów materiałowych śrub, aby mogły one wytrzymać przewidywane obciążenia. Wytrzymałość materiału na rozciąganie jest kluczowa, dlatego inżynierowie używają materiałów o wysokiej wytrzymałości oraz stosują odpowiednie normy, takie jak ASME i ASTM, aby zapewnić bezpieczeństwo konstrukcji. W praktyce, projektowanie i dobór komponentów w takich aplikacjach opiera się na starannych obliczeniach i analizach statycznych oraz dynamicznych. Użycie odpowiednich norm i standardów w projektowaniu może zapobiec awariom, co jest kluczowe w kontekście bezpieczeństwa i niezawodności operacyjnej systemów ciśnieniowych. Zrozumienie mechanizmów zniszczeń, takich jak zerwanie, jest kluczowe dla inżynierów w celu doskonalenia projektów oraz przewidywania możliwych awarii.

Pytanie 31

Zawór, który pozwala na osiągnięcie określonego ciśnienia roboczego gazu, to

A. zawór redukcyjny

B. zawór antywrotne

C. zawór dzielący

D. zawór zabezpieczający

Zawór redukcyjny to kluczowy element instalacji gazowych, którego zasadniczą funkcją jest obniżenie ciśnienia roboczego gazu do poziomu bezpiecznego i odpowiedniego dla dalszego użytkowania. Działa on na zasadzie automatycznej regulacji, co oznacza, że jego budowa i zasada działania umożliwiają utrzymanie stałego ciśnienia w systemie, niezależnie od zmian ciśnienia wlotowego lub poboru gazu. Przykładem zastosowania zaworu redukcyjnego jest instalacja gazowa w domach jednorodzinnych, gdzie ciśnienie gazu musi być dostosowane do wymagań urządzeń grzewczych czy kuchenek gazowych. W praktyce, zawory te są projektowane zgodnie z normami PN-EN 88-1, co zapewnia ich niezawodność i bezpieczeństwo w użytkowaniu. Warto również zauważyć, że odpowiednie dobranie zaworu redukcyjnego do specyfiki instalacji jest kluczowe dla efektywności energetycznej oraz bezpieczeństwa całego systemu.

Pytanie 32

Na rysunku zostało przedstawione połączenie za pomocą wpustu

A. pryzmatycznego.

B. kołkowego.

C. czółenkowego.

D. czołowego.

Odpowiedź czółenkowego jest prawidłowa, ponieważ połączenie to charakteryzuje się specyficznym kształtem wpustu, który w tym przypadku jest półokrągły. Połączenia czółenkowe są powszechnie stosowane w budownictwie oraz inżynierii mechanicznej, gdzie istotne jest przenoszenie obciążeń poprzecznych oraz momentów skręcających. Dzięki zastosowaniu wpustów w postaci półokrągłej uzyskuje się znakomitą stabilność oraz trwałość połączenia, co jest kluczowe w przypadku elementów narażonych na zmienne obciążenia. Połączenia te są zgodne z normami, takimi jak Eurokod, który określa wymagania dotyczące projektowania konstrukcji, zapewniając ich bezpieczeństwo i funkcjonalność. W praktyce, połączenia czółenkowe znajdują zastosowanie w budowie mebli, gdzie kołki i wpusty są wykorzystywane do łączenia płyt oraz drewnianych elementów, co zapewnia estetykę oraz trwałość. Zrozumienie charakterystyki tych połączeń jest kluczowe dla każdego inżyniera oraz projektanta, by móc skutecznie stosować je w różnych aplikacjach.

Pytanie 33

Przed zamontowaniem gumowych uszczelek na wałku należy

A. wykonać próbę szczelności

B. posypać uszczelki kredą

C. skręcić uszczelnienie

D. nasmarować uszczelki olejem

Zwilżenie uszczelek gumowych olejem przed montażem jest kluczowym krokiem mającym na celu zapewnienie ich prawidłowego funkcjonowania oraz wydłużenie żywotności. Olej działa jako środek smarujący, który zmniejsza tarcie pomiędzy uszczelką a wałkiem, co jest szczególnie istotne w aplikacjach, gdzie uszczelki są narażone na ruch obrotowy. Dobrą praktyką jest stosowanie olejów, które są zgodne z materiałem uszczelki oraz przeznaczeniem aplikacji, aby uniknąć degradacji gumy. W branży automotive oraz przemysłowej, przed montażem uszczelek hydraulicznych czy pneumatycznych, często zaleca się stosowanie specjalnych smarów silikonowych, które dodatkowo chronią gumę przed działaniem wysokich temperatur oraz chemikaliów. Przykładami zastosowań mogą być układy hamulcowe, gdzie poprawne smarowanie uszczelek zapewnia ich szczelność oraz bezpieczeństwo w codziennym użytkowaniu. Ponadto, stosowanie oleju przyczynia się do szybszego i łatwiejszego montażu, minimalizując ryzyko uszkodzenia uszczelek podczas ich zakupu.

Pytanie 34

Jaką siłę wywiera tłok pompy o powierzchni 10 000 mm2, jeśli ciśnienie wynosi 0,5 MPa?

A. 10 kN

B. 15 kN

C. 5 kN

D. 20 kN

Odpowiedź 5 kN jest poprawna, ponieważ siłę naporu na tłok można obliczyć przy użyciu wzoru: F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia tłoka. W tym przypadku ciśnienie wynosi 0,5 MPa (czyli 0,5 N/mm²) i powierzchnia tłoka wynosi 10 000 mm². Przeprowadzając obliczenia: F = 0,5 N/mm² × 10 000 mm² = 5 000 N, co odpowiada 5 kN. Takie wyliczenie jest kluczowe w inżynierii mechanicznej, szczególnie w kontekście projektowania systemów hydraulicznych, gdzie znajomość sił działających na komponenty jest niezbędna do zapewnienia ich właściwego działania i bezpieczeństwa. Zastosowanie takich obliczeń znajduje się w branży budowlanej, w hydraulice, a także w systemach automatyki przemysłowej, gdzie siły naporu na tłoki mogą wpływać na wydajność i funkcjonowanie urządzeń. Przykładowo, w maszynach do formowania wtryskowego, precyzyjne obliczenia ciśnienia i sił są kluczowe dla uzyskania jakości produktów i efektywności procesów produkcyjnych.

Pytanie 35

Przed montażem stalowego koła zębatego, które zostało namagnesowane podczas szlifowania w uchwycie elektromagnetycznym, należy

A. dokładnie oczyścić i odmagnesować

B. poddać odprężającemu wyżarzaniu oraz dokładnie oczyścić

C. wyłącznie dokładnie oczyścić

D. ponownie szlifować w uchwycie, który nie powoduje namagnesowania

Odpowiedzi, które sugerują jedynie wyczyszczenie koła zębatego lub wyżarzanie odprężające, pomijają kluczowy aspekt, jakim jest odmagnesowanie. Wyżarzanie odprężające, choć może być użyteczne w niektórych kontekstach, nie eliminuje problemów związanych z namagnesowaniem. W rzeczywistości, jeśli koło zębate pozostaje namagnesowane, to może spowodować nieprawidłowe działanie całego mechanizmu. Zanieczyszczenia, które pozostają na powierzchni, mogą prowadzić do uszkodzeń lub zwiększonego tarcia, co z kolei wpływa na trwałość i precyzję przekładni. Innym błędnym podejściem jest sugerowanie ponownego szlifowania w uchwycie nie powodującym namagnesowania, co nie tylko jest mało praktyczne, ale może również prowadzić do dodatkowych problemów z tolerancjami wymiarowymi i uszkodzeniami materiału. Ważne jest, aby w procesie przygotowania elementów do montażu kierować się nie tylko zasadą zachowania czystości, ale również eliminacją wszelkich negatywnych skutków, takich jak namagnesowanie. Stąd, podejście, które nie uwzględnia wszystkich aspektów przygotowania, może prowadzić do poważnych błędów w inżynierii i produkcji, co jest sprzeczne z najlepszymi praktykami branżowymi, które kładą nacisk na kompleksowe podejście do obróbki i montażu komponentów maszynowych.

Pytanie 36

Jaką czynność należy wykonać przed każdym podłączeniem sprężarki tłokowej z silnikiem elektrycznym?

A. Weryfikacja funkcjonowania zaworu bezpieczeństwa

B. Sprawdzenie kondycji przewodu zasilającego

C. Ocena stopnia zabrudzenia filtra powietrznego

D. Opróżnienie zbiornika z wodą kondensacyjną

Sprawdzenie stanu przewodu zasilającego przed podłączeniem sprężarki tłokowej z silnikiem elektrycznym jest kluczowym krokiem w zapewnieniu bezpieczeństwa i efektywności pracy urządzenia. Uszkodzony lub nieprawidłowo zainstalowany przewód zasilający może prowadzić do zwarcia, przegrzania lub uszkodzenia komponentów elektronicznych, co w dłuższej perspektywie może skutkować poważnymi awariami. Standardy bezpieczeństwa, takie jak normy IEC 60364 dotyczące instalacji elektrycznych, zalecają regularne kontrole przewodów, aby upewnić się, że są one w dobrym stanie technicznym. Przykładowo, jeśli przewód zasilający jest przetarty lub ma uszkodzoną izolację, może to prowadzić do niebezpiecznych sytuacji. Z biegiem czasu regularne kontrole przewodów zasilających pozwalają na wczesne wykrycie usterek i uniknięcie kosztownych napraw oraz przestojów w pracy sprężarki. W praktyce, każdorazowe sprawdzenie przewodu przed uruchomieniem sprzętu jest dobrym nawykiem, który przyczynia się do zwiększenia bezpieczeństwa użytkowania oraz wydajności urządzenia.

Pytanie 37

Suche, płynne, graniczne oraz mieszane to klasyfikacje tarcia w zależności od

A. właściwości ruchu współdziałających elementów

B. rodzaju kontaktu współdziałających powierzchni

C. charakterystyki smaru znajdującego się pomiędzy współdziałającymi powierzchniami

D. typów ruchu współdziałających elementów

Podejście do klasyfikacji rodzajów tarcia na podstawie cech ruchu współpracujących części, cech smaru znajdującego się między nimi, czy rodzaju ruchu, jest nieprawidłowe, ponieważ nie uwzględnia kluczowego aspektu, jakim jest rzeczywisty kontakt między powierzchniami. Cechy ruchu współpracujących części mogą wpływać na dynamikę układu, jednak nie determinują one bezpośrednio kategorii tarcia. Przykładowo, w przypadku tarcia suchego, pomimo że części poruszają się w sposób regularny, ich kontakt powoduje znaczne opory, które nie są związane z ruchem, lecz z charakterystyką stykających się powierzchni. Podobnie, cechy smaru, takie jak lepkość czy temperatura, mają wpływ na efektywność smarowania, ale klasyfikacja tarcia powinna opierać się na tym, czy smar jest obecny i w jakiej formie. Rozeznanie w rodzajach ruchu również nie zaspokaja potrzeby zrozumienia mechanizmów tarcia, ponieważ różne typy ruchu mogą występować przy różnych rodzajach tarcia. W inżynierii mechanicznej i tribologii, kluczowymi aspektami są konkretne interakcje między powierzchniami, co sprawia, że klasyfikacja według rodzaju styku jest najbardziej adekwatna i praktyczna. Właściwe zrozumienie tych pojęć jest istotne dla inżynierów, którzy projektują systemy minimalizujące straty energii oraz zapewniające długotrwałą niezawodność maszyn.

Pytanie 38

Które z poniższych połączeń zalicza się do grupy połączeń, które nie mogą być rozdzielone?

A. Klinowe

B. Wpustowe

C. Kołkowe

D. Nitowe

Połączenia nitowe należą do grupy połączeń nierozłącznych, co oznacza, że nie można ich łatwo rozłączyć bez ich uszkodzenia. Zastosowanie nitów jest powszechne w różnych branżach, takich jak budownictwo, motoryzacja czy lotnictwo, gdzie wymagana jest trwałość i stabilność połączeń. Nity są wykorzystywane do łączenia elementów metalowych, a ich wytrzymałość na rozciąganie oraz ściskanie zapewnia, że połączenia te mogą przenieść duże obciążenia. Przykładem zastosowania nitów może być konstrukcja mostów, gdzie nity łączą stalowe elementy nośne, lub w przemyśle lotniczym, gdzie nity łączą różne części kadłuba samolotu. W kontekście norm i standardów branżowych, stosowanie połączeń nitowych jest ściśle regulowane przez wytyczne dotyczące jakości materiałów oraz technologii montażu, co gwarantuje bezpieczeństwo i niezawodność konstrukcji. Warto także pamiętać, że w przypadku połączeń nitowych, proces przygotowania powierzchni i odpowiednie dobranie materiałów mają kluczowe znaczenie dla efektywności i trwałości połączeń.

Pytanie 39

Jaką wydajność objętościową n posiada pompa tłokowa, która w ciągu 2 godzin przetłacza Q=800 m3 wody, a jej teoretyczna wydajność wynosi Qt=500 m3/h, przy założeniu, że Qr=nQt?

A. 85%

B. 80%

C. 90%

D. 75%

Jeśli odpowiedziałeś źle, warto zrozumieć, co oznacza sprawność objętościowa pompy i jak ją liczyć. Często mylimy się przy ocenie wydajności pompy lub źle interpretujemy dane o teoretycznej wydajności. Pamiętaj, że sprawność pompy tłokowej wcale nie może być większa niż 100%, bo to przecież fizyka. Sporo osób wybiera 85% czy 90%, myśląc, że pompa działa super efektywnie, ale to nie zgadza się z podanymi wartościami. Upewnij się, że wiesz, czym właściwie jest sprawność, bo to kluczowe w projektowaniu takich systemów. Głębsze zrozumienie hydrauliki i jej praktycznych zastosowań pomoże Ci lepiej podejść do tematów związanych z pompami.

Pytanie 40

Na rysunku przedstawiono

A. turbinę wodną Francisa.

B. jednostopniową sprężarkę promieniową.

C. wentylator promieniowy.

D. wentylator osiowy.

Istnieje wiele powodów, dla których inne odpowiedzi są niewłaściwe. Wentylator promieniowy, na przykład, jest urządzeniem, które zasadniczo różni się od wentylatora osiowego. W wentylatorach promieniowych, powietrze przepływa prostopadle do osi wirnika, co prowadzi do generowania wyższego ciśnienia, ale przy znacznie mniejszym przepływie powietrza, co nie odpowiada obrazowi przedstawionemu w pytaniu. Turbina wodna Francisa, z drugiej strony, jest stosowana w elektrowniach wodnych i służy do przekształcania energii hydraulicznej w mechaniczną, co nie ma nic wspólnego z wentylatorami, gdyż ich konstrukcja jest całkowicie odmienna i dostosowana do pracy w wodzie, a nie w powietrzu. Jeżeli chodzi o jednostopniową sprężarkę promieniową, to jest to urządzenie, które również generuje wyższe ciśnienie, ale jego działanie opiera się na sprężaniu powietrza w sposób zasadniczo różny od wentylatora osiowego. Typowym błędem myślowym jest mylenie wentylatora osiowego z innymi rodzajami urządzeń, co może prowadzić do nieprawidłowych wniosków. Poprawna analiza przedstawionego rysunku wymaga zrozumienia zasadności rozmieszczenia łopatek i kierunku przepływu powietrza, co jest kluczowe w identyfikacji typu urządzenia.
