Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 19 czerwca 2026 13:19
Data zakończenia: 19 czerwca 2026 13:31

Egzamin niezdany

Wynik: 14/40 punktów (35,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Ile wynosi moment główny układu sił na rysunku względem bieguna O, jeżeli F1 = 100 N, F2=200 N, F3=50 N, r1=3 m, r2=1 m, r3=2 m?

A. 200 N m

B. 100 N m

C. 50 N m

D. 350 N m

Obliczanie momentów układu sił wymaga precyzyjnego zrozumienia kierunków działania sił oraz ich oddziaływania na punkt odniesienia. Jeśli użytkownik wybrał odpowiedzi, które są wartościami innymi niż 200 N m, prawdopodobnie popełnił błąd w obliczeniach lub nie uwzględnił właściwych kierunków momentów. Na przykład, przy obliczeniach często zdarza się, że siły są mylone w kontekście ich kierunku działania. W przypadku siły F1, która działa w kierunku zgodnym z ruchem wskazówek zegara, jej moment powinien być dodany, a nie odjęty. Przykładowo, jeśli ktoś obliczył moment na podstawie wartości 100 N m, mógł zignorować wpływ innych sił, co prowadzi do zaniżenia wyniku. Z kolei odpowiedzi na poziomie 350 N m mogą wynikać z błędnego założenia, że wszystkie momenty działają w jednym kierunku, co jest niezgodne z fizycznymi zasadami równowagi sił. Kluczowe jest, aby prawidłowo zidentyfikować i zinterpretować działające siły oraz ich ramiona, co ma bezpośredni wpływ na stabilność układów mechanicznych. Prawidłowe podejście do zagadnień związanych z momentem głównym sił jest niezbędne nie tylko w inżynierii, ale również w analizie ruchów maszyn oraz konstrukcji budowlanych.

Pytanie 2

Aby zamocować pokrywę korpusu, należy wykorzystać śruby Ml2. Jakiej średnicy wiertła należy użyć do wykonania otworów pod gwint?

A. 12,0 mm

B. 10,2 mm

C. 11,2 mm

D. 9,0 mm

Wybór innych średnic otworów zamiast 10,2 mm może prowadzić do nieprawidłowego osadzenia gwintu i obniżenia jakości połączenia. Na przykład, średnica 12,0 mm jest zbyt duża, co sprawia, że gwint nie będzie miał wystarczającej powierzchni styku, co z kolei może prowadzić do luzowania się śruby w trakcie eksploatacji. Zbyt mała średnica, na przykład 9,0 mm, z kolei uniemożliwi prawidłowe wkręcenie śruby, co może skutkować uszkodzeniem gwintu lub zniszczeniem materiału, w który wkręcamy śrubę. W przypadku 11,2 mm, również występują problemy związane z nadmiernym luzem. Przeprowadzając montaż, często zapomina się o znaczeniu tolerancji oraz odpowiedniego dopasowania elementów, co może prowadzić do błędnych kalkulacji. Kluczowe jest zrozumienie, że w praktyce inżynieryjnej precyzja wymiarowa wpływa na całą funkcjonalność układu. Wybór nieodpowiedniej średnicy otworu to powszechny błąd, który można przypisać braku wiedzy lub nieznajomości norm. Zawsze warto odwoływać się do standardów branżowych przy podejmowaniu decyzji o wymiarach, co pozwala uniknąć niepotrzebnych problemów w trakcie użytkowania.

Pytanie 3

Informacje dotyczące procesu produkcji koła zębatego oraz oznaczeń stanowisk pracy znajdują się

A. w karcie technologicznej

B. na rysunku złożeniowym przekładni

C. w dokumentacji techniczno-ruchowej

D. w instrukcji obsługi przekładni

Karta technologiczna to naprawdę ważny dokument, jeśli chodzi o produkcję koła zębatego. Zawiera wszystkie te ważne szczegóły, takie jak technologie produkcji czy oznaczenia stanowisk pracy. W niej nie tylko opisujemy proces, ale też podajemy parametry obróbcze, jakie narzędzia potrzebujemy i w jakiej kolejności ma to wszystko przebiegać. W praktyce karta technologiczna jest super pomocna dla inżynierów i operatorów, bo dzięki niej mogą dobrze zaplanować i zoptymalizować produkcję. Kiedy inżynierowie pracują nad projektem przekładni, często sięgają po karty technologiczne, żeby wszystko było zgodne z normami ISO i innymi standardami. Dzięki temu mamy nie tylko lepszą jakość produktu, ale też większą efektywność i mniejsze koszty. Dobrze przygotowana karta technologiczna pozwala każdemu pracownikowi zrozumieć, co ma robić na każdym etapie produkcji, a to jest kluczowe dla utrzymania płynności w procesie.

Pytanie 4

Jaką objętość będzie miał gaz doskonały o temperaturze T2=800 K na końcu procesu izobarycznego, jeżeli na początku tego procesu gaz o temperaturze T1=200 K zajmował objętość 3 m3?

A. 6 m3

B. 12 m3

C. 8 m3

D. 10 m3

Wiele osób może popełnić błąd, zakładając, że objętość gazu nie zmienia się w trakcie przemiany izobarycznej lub myląc temperaturę z ciśnieniem. Często przeoczeniem jest fakt, że w przypadku gazu doskonałego, każda zmiana temperatury przy stałym ciśnieniu implikuje zmianę objętości. Wzory do obliczeń mogą być mylnie interpretowane, prowadząc do wyciągania niepoprawnych wniosków. Na przykład, przyjmowanie, że objętość wzrośnie proporcjonalnie do temperatury bez uwzględnienia ciśnienia, jest klasycznym błędem. Innym typowym myśleniem, które prowadzi do błędnych odpowiedzi, jest założenie, że zmiany w małych warunkach, takich jak temperatura 200 K do 800 K, nie mają znaczącego wpływu na objętość. Przykładowo, jeżeli przyjmiemy objętości 6 m3, 8 m3 lub 10 m3 jako końcowe, to nie tylko naruszamy zasady gazów doskonałych, ale także pomijamy istotne aspekty termodynamiki. Na poziomie przemysłowym, zrozumienie tego typu procesów jest niezbędne dla zapewnienia efektywności i bezpieczeństwa operacji. Niezbędne jest również uwzględnienie standardów branżowych, które definiują, jak należy przeprowadzać obliczenia w oparciu o zachowanie gazów, aby uniknąć kosztownych błędów w projektach inżynieryjnych.

Pytanie 5

Określ pole powierzchni przekroju poprzecznego kołka, na który działa siła ścinająca wynosząca 60 kN, przy dopuszczalnym naprężeniu materiału na poziomie 200 MPa?

A. 300 mm2

B. 12 mm2

C. 600 mm2

D. 120 mm2

Odpowiedź 300 mm2 jest poprawna z kilku powodów. Aby obliczyć pole przekroju poprzecznego kołka, na który działa siła ścinająca, należy wykorzystać podstawowe równanie dla naprężenia: \( \tau = \frac{F}{A} \), gdzie \( \tau \) to naprężenie w ścinaniu, \( F \) to siła, a \( A \) to pole przekroju. W naszym przypadku, mamy \( F = 60 \text{ kN} = 60000 \text{ N} \) oraz \( \tau_{dopuszczalne} = 200 \text{ MPa} = 200 \times 10^6 \text{ Pa} \). Podstawiając do równania, uzyskujemy: \( A = \frac{F}{\tau} = \frac{60000}{200 \times 10^6} = 0,0003 \text{ m}^2 = 300 \text{ mm}^2 \). Taka wartość pozwala na bezpieczne przeniesienie siły ścinającej bez przekraczania dopuszczalnych norm materiałowych. W praktyce, odpowiednie dobranie przekroju poprzecznego kołków jest kluczowe w wielu aplikacjach inżynieryjnych, takich jak konstrukcje budowlane czy mechaniczne, gdzie nieprzekraczanie norm tych naprężeń zapewnia trwałość i bezpieczeństwo konstrukcji.

Pytanie 6

Jaką moc powinien mieć silnik, który napędza żuraw, aby zrealizować pracę 180 kJ w ciągu 1 minuty?

A. 2 kW

B. 3 kW

C. 5 kW

D. 6 kW

Aby określić moc silnika potrzebnego do wykonania pracy 180 kJ w ciągu jednej minuty, należy skorzystać ze wzoru na moc: P = W / t, gdzie P to moc w kilowatach (kW), W to praca w kilodżulach (kJ), a t to czas w godzinach (h). W tym przypadku mamy 180 kJ pracy do wykonania w ciągu 1 minuty, co odpowiada 1/60 godziny. Przekształcając wzór, otrzymujemy P = 180 kJ / (1/60 h) = 180 kJ * 60 = 10800 kJ/h. Ponieważ 1 kW to 1 kJ/s, przeliczając na kilowaty, otrzymujemy 10800 kJ/h * (1 h / 3600 s) = 3 kW. Taka moc jest niezbędna do efektywnego działania żurawia w tym czasie. W praktyce, określenie odpowiedniej mocy silnika jest kluczowe dla zapewnienia wydajności i bezpieczeństwa operacji dźwigowych, zwłaszcza w budownictwie, gdzie obciążenia mogą być znaczne, a czas realizacji prac ograniczony. Przykładem zastosowania jest dobór silników w nowoczesnych żurawiach wieżowych, które muszą sprostać różnym warunkom pracy.

Pytanie 7

Ile wynosi reakcja w podporze Ra, belki obciążonej jak na rysunku?

A. 800 N

B. 600 N

C. 500 N

D. 700 N

Wybór odpowiedzi, która nie jest równoznaczna z poprawnym obliczeniem reakcji w podporze Ra, może wynikać z pomyłek w analizie równowagi sił oraz momentów. Na przykład, odpowiedzi 800 N, 600 N oraz 700 N wskazują na błędne zrozumienie podstawowych zasad statyki. Często, przy tak złożonych obliczeniach, błędy pojawiają się z powodu pominięcia niektórych obciążeń lub nieprawidłowego ich uwzględnienia podczas analizy momentów. Dodatkowo, wielu studentów może popełniać błąd, przyjmując niewłaściwe podejście do obliczania reakcji, np. nieprawidłowo traktując kierunki sił lub nie uwzględniając wszystkich działających momentów. Kluczowe jest, aby zawsze stosować równania równowagi, zarówno sił, jak i momentów, aby upewnić się, że wszystkie siły są uwzględnione. Także, w kontekście inżynierii, istotne jest zrozumienie, jak siły działają na konstrukcję w różnych punktach i kierunkach, co może znacząco wpłynąć na wyniki obliczeń. Dlatego tak ważne jest, aby podejść do analizy z pełną starannością oraz dokładnością, a także zrozumieć potencjalne konsekwencje błędnych obliczeń w rzeczywistych zastosowaniach inżynieryjnych.

Pytanie 8

Jakie jest naprężenie normalne w stalowym pręcie (E=200 000 MPa), który doświadczył wydłużenia względnego E=0,04%?

A. 80 MPa

B. 40 MPa

C. 5 MPa

D. 20 MPa

W przypadku błędnych odpowiedzi, takich jak 20 MPa, 5 MPa czy 40 MPa, występują istotne nieporozumienia dotyczące zastosowania wzorów i jednostek. Wiele osób może błędnie interpretować wydłużenie względne, co prowadzi do nieprawidłowego obliczenia naprężenia. Na przykład, niektórzy mogą pomylić procentowe wydłużenie z jego wartością dziesiętną, co skutkuje wielokrotnym błędem w obliczeniach. Ponadto, mogą wystąpić trudności w zrozumieniu, że jednostki muszą być zgodne - w tym przypadku przekształcenie 0,04% na format dziesiętny to kluczowy krok przed przystąpieniem do obliczeń. Warto również zauważyć, że nieprawidłowe odpowiedzi mogą nawiązywać do różnych koncepcji naprężenia, takich jak naprężenie całkowite, które wymagałoby dodatkowych danych dotyczących obciążeń zewnętrznych. Takie błędy myślowe są powszechne wśród osób, które nie mają wystarczającej wiedzy z zakresu wytrzymałości materiałów, co podkreśla znaczenie zrozumienia podstawowych zasad inżynierii mechanicznej. Przy projektowaniu i analizie konstrukcji, ścisłe przestrzeganie zasad obliczeniowych i norm jest niezbędne, aby uniknąć katastrofalnych skutków w praktyce inżynierskiej.

Pytanie 9

Jakim narzędziem dokonuje się oceny płaskości powierzchni?

A. kątownikiem

B. liniałem krawędziowym

C. średnicówką czujnikową

D. czujnikiem zegarowym

Kątownik, czujnik zegarowy oraz średnicówka czujnikowa są narzędziami pomiarowymi, które mają swoje specyficzne zastosowania, jednak nie są one odpowiednie do sprawdzania płaskości powierzchni w sposób, w jaki robi to liniał krawędziowy. Kątownik służy głównie do sprawdzania kątów prostych i linii prostopadłych, co może prowadzić do błędów w ocenie płaskości, ponieważ nie uwzględnia on ewentualnych wypukłości czy wklęsłości na powierzchni. Czujnik zegarowy, mimo że umożliwia precyzyjne pomiary, jest zazwyczaj używany do oceny tolerancji wymiarowych w osiach i średnicach, a nie do bezpośredniego oceniania płaskości całych powierzchni. Z kolei średnicówka czujnikowa jest narzędziem do pomiaru średnic otworów i innych elementów cylindrycznych, co również nie ma zastosowania w kontekście płaskości. Używanie tych narzędzi do sprawdzania płaskości może prowadzić do nieprawidłowych wniosków, gdyż każde z nich ma ograniczenia do określonych zastosowań. Właściwe zrozumienie funkcji poszczególnych narzędzi oraz ich właściwego zastosowania w praktyce jest kluczowe dla uzyskania rzetelnych wyników pomiarów i spełnienia norm jakościowych.

Pytanie 10

Wióry, które powstają podczas wiercenia na wiertarce, powinny być usuwane

A. ręcznie po zakończeniu pracy

B. zmiotką przy wyłączonej wiertarce

C. poprzez zdmuchiwanie ich z obrabianego elementu

D. zmiotką podczas pracy wrzeciona wiertarki

Odpowiedź polegająca na usuwaniu wiórów zmiotką przy wyłączonej wiertarce jest prawidłowa, ponieważ zapewnia bezpieczeństwo oraz skuteczność procesu obróbcze. Gdy wiertarka jest włączona, wszelkie luźne wióry mogą być szybko rozprzestrzeniane, co zwiększa ryzyko wypadków, takich jak zranienia czy uszkodzenia sprzętu. Po zakończeniu wiercenia, zmiotka staje się idealnym narzędziem do zbierania wiórów, minimalizując odrywanie ich od obrabianego materiału. Stosowanie tej metody jest zgodne z najlepszymi praktykami w branży obróbczej, które zalecają zachowanie porządku i bezpieczeństwa na stanowisku pracy. Warto również dodać, że stosowanie odpowiednich narzędzi do usuwania wiórów, takich jak zmiotki z antystatycznym włosiem, pozwala na skuteczniejsze zbieranie drobnych cząstek, co jest szczególnie ważne w kontekście utrzymania czystości i bezpieczeństwa w miejscu pracy. Dbanie o otoczenie stanowiska pracy jest kluczowe, ponieważ zanieczyszczenia mogą wpływać na jakość wykonanej pracy oraz wydajność urządzeń.

Pytanie 11

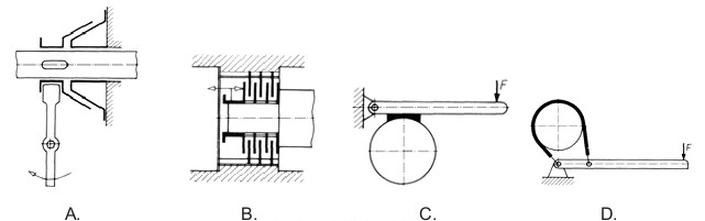

Na którym rysunku przedstawiono hamulec klockowy?

A. A.

B. C.

C. D.

D. B.

Na rysunkach oznaczonych literami 'A', 'B' i 'D' są inne typy hamulców, które mogą trochę namieszać w głowie, jeśli chodzi o hamulec klockowy. Hamulec stożkowy, ten z rysunku 'A', działa zupełnie inaczej – opiera się na stożkowym kształcie i z tego powodu nie generuje takiej siły hamującej, co sprawia, że nie jest super popularny w nowoczesnych autach. Z drugiej strony, hamulec wielopłytkowy z rysunku 'B' używa wielu płyt, co zwiększa powierzchnię kontaktu, ale jest bardziej skomplikowany i droższy. A hamulec taśmowy z rysunku 'D'? No cóż, on działa na zasadzie taśm, przez co w nowoczesnych konstrukcjach nie jest zbyt powszechny. Wydaje mi się, że błędny wybór może wynikać z tego, że nie każdy hamulec działa na tej samej zasadzie, co jest często mylone. Dlatego warto znać różne typy hamulców i wiedzieć, gdzie je stosować, bo to ma ogromne znaczenie dla bezpieczeństwa i sprawności sprzętów.

Pytanie 12

Siły dające na oś x rzuty równe zero, to

A. F1 i F4

B. F3 i F4

C. F2 i F3

D. Fi i F3

Pojęcie rzutów sił jest kluczowe w analizie dynamiki oraz statyki obiektów. Wybór odpowiedzi, które wskazują siły F1, F2 i F3, opiera się na niepełnym zrozumieniu, jak poszczególne siły wpływają na ruch wzdłuż osi x. Siły F1 i F2 mają komponenty, które są skierowane wzdłuż osi x, a ich rzuty na tę oś są zatem różne od zera. To oznacza, że mają one istotny wpływ na dynamikę obiektu, co może prowadzić do błędnych wniosków, jeśli nie zostaną odpowiednio uwzględnione. W praktyce pomijanie sił działających w kierunku osi, na której analizowany jest ruch, jest typowym błędem, który może prowadzić do niewłaściwej oceny stabilności konstrukcji. Należy również zwrócić uwagę na to, że siły mogą oddziaływać na siebie, co z kolei wpływa na całościowy rozkład obciążeń. Dlatego, aby uniknąć błędów w analizie, kluczowe jest zrozumienie, które siły rzeczywiście mają wpływ na ruch wzdłuż danej osi, a które można zignorować, co w tym przypadku dotyczy jedynie F3 i F4.

Pytanie 13

Między dwoma współdziałającymi elementami, które nie zmieniają swojej pozycji względem siebie, występuje tarcie

A. graniczne

B. statyczne

C. kinetyczne

D. toczne

Wybór odpowiedzi innych niż "statyczne" może wynikać z nieporozumienia dotyczącego pojęcia tarcia oraz jego różnych rodzajów. Tarcie kinetyczne odnosi się do sytuacji, w której dwa elementy poruszają się względem siebie, a więc nie jest odpowiednie w kontekście pytania, które dotyczy elementów nieprzemieszczających się względem siebie. Tarcie to występuje, gdy obiekt już się porusza, co nie odpowiada sytuacji opisanemu w pytaniu. Istnieje również tarcie toczne, które dotyczy ruchu elementów po powierzchni, takich jak kółka na torze, ale również nie ma zastosowania w przypadku spoczynku dwóch ciał. Tarcie graniczne natomiast, choć używane w kontekście analizy materiałów, nie jest standardowym terminem w dydaktyce dotyczącej tarcia. Kluczowym błędem myślowym, który prowadzi do wyboru nieprawidłowych odpowiedzi, jest zrozumienie tarcia jako uniwersalnego zjawiska, które występuje tylko w sytuacjach, gdy elementy są w ruchu. W inżynierii mechanicznej ważne jest, aby znać i rozróżniać te różne rodzaje tarcia, ponieważ mają one bezpośredni wpływ na projektowanie i obliczenia sił działających w systemach mechanicznych. Niezrozumienie różnicy pomiędzy tarciem statycznym a kinetycznym może prowadzić do błędnych wniosków w analizach inżynieryjnych.

Pytanie 14

Podczas montażu wałów w łożyskach tocznych należy zapewnić odpowiednie warunki.

A. duży nacisk

B. możliwość kompensacji

C. odpowiednie luzy promieniowe oraz poosiowe

D. możliwość działania bez smarowania

Luzy promieniowe i poosiowe są mega istotne, jeśli chodzi o prawidłowe działanie wałów w łożyskach tocznych. Dzięki nim materiały mogą się rozprężać w różnych temperaturach, co ratuje nas przed zatarciem elementów. Te luzy dają też wałowi swobodę ruchu, co jest super ważne, zwłaszcza kiedy wał dostaje dynamiczne obciążenia. Myślę, że dobrym przykładem jest silnik elektryczny – tam wał musi być idealnie osadzony w łożyskach, żeby uniknąć większych problemów, jak nadmierne zużycie czy awarie. Fajnie jest też stosować normy, takie jak ISO 1101, bo one mówią, jak powinny wyglądać tolerancje wymiarowe i ile luzów możemy mieć. To wszystko przyczynia się do lepszej wydajności i trwałości maszyny. Dobrze ustawione luzy to klucz do długotrwałej i bezproblemowej eksploatacji, a przy tym zmniejszają straty energii i drgania, które mogą wpłynąć na inne części systemu.

Pytanie 15

Czopy wałów można regenerować przez

A. napawanie

B. lutowanie

C. toczenie

D. klejenie

Toczenie to proces, który polega na usuwaniu materiału z obrabianego przedmiotu przez narzędzia skrawające. Choć można go użyć do nadawania kształtów, to jednak nie jest to regeneracja, a bardziej produkcja nowych elementów. W przypadku czopów wałów toczenie mogłoby usunąć zużyte warstwy, ale nie przywróci oryginalnej wytrzymałości. Lutowanie to technika łączenia metali przez stopienie materiału lutowniczego, ale nie odbudowuje ona zużytej powierzchni, więc też nie sprawdzi się w regeneracji czopów wałów. Podobnie klejenie, które łączy elementy przy pomocy substancji klejącej, mija się z celem, bo kleje mają inne właściwości mechaniczne niż metale. Dlatego korzystanie z tych metod do regeneracji czopów wałów to nieporozumienie i wynika z braku zrozumienia, jak działają procesy obróbcze i regeneracyjne, które powinny pasować do wymagań zastosowania i materiału.

Pytanie 16

Zjawisko uszkadzania pomp oraz turbin wodnych w wyniku spadku ciśnienia cieczy w przewodach określa się mianem

A. erozją

B. kawitacją

C. korozją międzykrystaliczną

D. korozją elektrochemiczną

Kawitacja to zjawisko, które pojawia się w płynach, gdy lokalne ciśnienie spada poniżej ciśnienia pary nasyconej tego płynu, co prowadzi do powstawania pęcherzyków pary. Gdy te pęcherzyki przemieszcza się w obszary o wyższym ciśnieniu, implodują, generując lokalnie ekstremalne ciśnienie i temperaturę, co powoduje mechaniczne uszkodzenia. W kontekście pomp i turbin wodnych, kawitacja jest szczególnie problematyczna, ponieważ może prowadzić do erozji materiału, co w dłuższej perspektywie zmniejsza efektywność urządzenia i może prowadzić do jego awarii. Aby uniknąć kawitacji, projektanci urządzeń hydraulicznych stosują różne techniki, takie jak dobór odpowiednich materiałów, regulacja prędkości obrotowej, a także optymalizacja geometrii wirników. Zgodnie z dobrymi praktykami inżynieryjnymi, regularne monitorowanie ciśnienia w systemie oraz utrzymanie go w odpowiednich granicach jest kluczowe dla zapewnienia długotrwałej i efektywnej pracy urządzeń wodnych.

Pytanie 17

Jaką siłę wywiera tłok pompy o powierzchni 10 000 mm2, jeśli ciśnienie wynosi 0,5 MPa?

A. 5 kN

B. 15 kN

C. 10 kN

D. 20 kN

Wybór innych wartości siły naporu, takich jak 10 kN, 20 kN czy 15 kN, wskazuje na niepełne zrozumienie podstawowych zasad dotyczących obliczania siły w kontekście ciśnienia i powierzchni. Często błędne interpretacje wynikają z mylnego założenia, że siła naporu rośnie proporcjonalnie do ciśnienia lub powierzchni w sposób nieliniowy. Warto zauważyć, że siła naporu jest bezpośrednio związana z iloczynem ciśnienia i powierzchni, co oznacza, że podwajając powierzchnię albo zwiększając ciśnienie dwukrotnie, uzyskujemy dwukrotnie większą siłę. Oznacza to, że przy ciśnieniu 0,5 MPa i powierzchni 10 000 mm² nie można uzyskać siły 10 kN ani wyższej, ponieważ to po prostu nie odpowiada wzorowi F = P × A. Typowym błędem w takich obliczeniach jest także przeoczenie jednostek miar, co może prowadzić do niewłaściwych wyników. Ważne jest, aby podczas wszelkich obliczeń inżynieryjnych dokładnie monitorować jednostki i upewnić się, że wszystkie elementy wzoru są zgodne. Zrozumienie zasady działania pomp hydraulicznych oraz ich parametrów jest istotne w różnych dziedzinach techniki i inżynierii, w tym w projektowaniu układów do przenoszenia sił, gdzie niewłaściwe obliczenia mogą prowadzić do awarii systemów.

Pytanie 18

Jakie oznaczenie ma jeden z rodzajów stali niestopowej konstrukcyjnej ogólnego zastosowania?

A. 16HG

B. 45

C. St3S

D. 18G2

Każda z pozostałych odpowiedzi odnosi się do innych rodzajów stali, które mają różne właściwości i zastosowania, co czyni je niewłaściwym wyborem w kontekście pytania o stal niestopową konstrukcyjną ogólnego przeznaczenia. Oznaczenie 18G2 wskazuje na stal stopową, która zawiera dodatki stopowe, takie jak mangan i chrom, co wpływa na jej właściwości mechaniczne, ale nie kwalifikuje się jako stal niestopowa ogólnego przeznaczenia. Kolejna odpowiedź 16HG to stal niestopowa wykorzystywana w zastosowaniach, gdzie wymagana jest wyższa wytrzymałość na ciepło, a także zastosowanie w produkcji narzędzi, co również wykracza poza ramy stali konstrukcyjnej ogólnego przeznaczenia. Ostatnia odpowiedź, 45, odnosi się do stali węglowej, która również posiada określone właściwości, ale nie jest klasyfikowana jako stal niestopowa ogólnego przeznaczenia, a jej zastosowanie jest bardziej wyspecjalizowane, na przykład w produkcji części maszyn. Typowe błędy myślowe prowadzące do wyboru tych odpowiedzi mogą wynikać z mylenia stali stopowych z niestopowymi oraz z nieznajomości specyfikacji materiałów inżynieryjnych. Wiedza na temat odpowiednich klas stali oraz ich właściwości jest kluczowa w kontekście efektywnego projektowania i realizacji konstrukcji budowlanych.

Pytanie 19

Dostarczanie energii do elementów napędowych maszyn oraz urządzeń to ich

A. zasilanie

B. wykorzystanie

C. odnowa

D. utrzymanie

Zasilanie to kluczowy proces, który polega na dostarczaniu energii do elementów napędowych maszyn i urządzeń, co pozwala na ich prawidłowe funkcjonowanie. W kontekście maszyn elektrycznych, zasilanie oznacza podłączenie do źródła energii elektrycznej, które jest niezbędne do ich działania. Przykładem mogą być silniki elektryczne w pojazdach, które wymagają zasilania prądem, aby mogły wykonywać swoje zadania. Dobre praktyki w zakresie zasilania obejmują stosowanie odpowiednich zabezpieczeń, aby chronić zarówno urządzenia, jak i użytkowników przed skutkami awarii. Standardy branżowe, takie jak IEC 60204-1 dotyczące bezpieczeństwa maszyn, podkreślają znaczenie odpowiedniego zasilania oraz jego wpływu na efektywność operacyjną. Wiedza na temat zasilania jest podstawą w różnych dziedzinach inżynierii, ponieważ niewłaściwe zasilanie może prowadzić do awarii, a nawet uszkodzeń sprzętu.

Pytanie 20

Które ślady odcisku na zębach koła zębatego występują przy prawidłowej pracy przekładni?

A. B.

B. D.

C. C.

D. A.

Nieprawidłowe odpowiedzi wskazują na różnorodne problemy, które mogą występować podczas eksploatacji przekładni zębatej. Wiele osób myli objawy zużycia z typowymi oznakami prawidłowego funkcjonowania, co prowadzi do błędnych wniosków. Na przykład, zużycie występujące na krawędziach zębów, jakie można zaobserwować w niektórych niepoprawnych odpowiedziach, często wskazuje na niewłaściwe ustawienie zębatek, co z kolei prowadzi do zwiększonego tarcia i w konsekwencji do przyspieszonego zużycia. Warto pamiętać, że efektywność przekładni opiera się na precyzyjnym dopasowaniu elementów oraz odpowiednim smarowaniu, które redukuje tarcie. Błędne koncepcje mogą również wynikać z zaniedbania regularnej konserwacji, co prowadzi do akumulacji zanieczyszczeń i obniżenia jakości smarów, co ma bezpośredni wpływ na wydajność i żywotność urządzenia. Może to prowadzić do niekontrolowanego wzrostu luzów w przekładni, co skutkuje niestabilnością pracy, wibracjami oraz hałasem. Zrozumienie przyczyn tych problemów pozwala na uniknięcie poważnych uszkodzeń i kosztownych napraw, a tym samym na zapewnienie długotrwałej efektywności operacyjnej przekładni.

Pytanie 21

Kolor zielony jest używany na tablicach

A. ostrzegawczych

B. informacyjnych

C. nakazu

D. zakazu

Kolor zielony na znakach informacyjnych jest powszechnie stosowany w różnych systemach oznakowania, w tym w ruchu drogowym oraz w obiektach publicznych. Znak informacyjny, oznaczony kolorem zielonym, służy do przekazywania pozytywnych informacji, takich jak kierunki dojazdu, lokalizacje obiektów użyteczności publicznej czy dostępność usług. W Polsce, zgodnie z przepisami regulującymi oznakowanie dróg, zielony kolor jest zarezerwowany dla oznaczeń wskazujących miejsca, które są korzystne dla użytkowników dróg, takie jak parkingi, szpitale czy stacje benzynowe. Przykładem zastosowania zielonego koloru jest tablica informacyjna wskazująca drogę do najbliższego szpitala, która ma na celu szybką identyfikację istotnych informacji w sytuacjach kryzysowych. Takie stosowanie kolorów zgodnie z normami i dobrymi praktykami zwiększa efektywność komunikacji wizualnej i minimalizuje ryzyko pomyłek w interpretacji znaków.

Pytanie 22

Który z wykresów momentów gnących jest prawidłowy dla belki przedstawionej na rysunku, obciążonej równomiernie rozłożonym q?

A. 1

B. 4

C. 2

D. 3

Błędne odpowiedzi często wynikają z niepełnego zrozumienia teoretycznych podstaw związanych z rozkładem momentów gnących w belkach podparty i obciążonych równomiernie. Przykładowo, niektóre z wykresów mogą wydawać się atrakcyjne wizualnie, ale nie odzwierciedlają rzeczywistego zachowania belki. Wykresy, które przedstawiają wykładniczy wzrost momentu gnącego w kierunku końców belki, czy też nieregularny kształt, mogą prowadzić do błędnych wniosków. Tego rodzaju błędy myślowe często wynikają z mylnego założenia, że momenty gnące w belkach są stałe lub zmieniają się w sposób liniowy, co jest sprzeczne z fundamentalnymi zasadami statyki. Ponadto, ignorowanie maksymalnych wartości momentów gnących w centrum rozpiętości prowadzi do niebezpiecznych sytuacji w kontekście projektowania. W praktyce, inżynierowie muszą być świadomi, że błędne interpretacje rozkładów momentów mogą skutkować niedoszacowaniem wymagań wytrzymałościowych materiałów, co zwiększa ryzyko awarii konstrukcji. Dlatego kluczowe jest opanowanie teorii oraz umiejętność zastosowania jej w praktyce, korzystając z norm i standardów branżowych takich jak Eurokod, aby zapewnić bezpieczeństwo i trwałość obiektów budowlanych.

Pytanie 23

Obróbka cieplna stopów żelaza, która polega na podgrzaniu elementu i szybkim schłodzeniu w celu zmiany struktury na martenzyt (głównie w celu zwiększenia twardości), to

A. odpuszczanie

B. przesycanie

C. hartowanie

D. wyżarzanie

Hartowanie to proces obróbki cieplnej stopów żelaza, który polega na nagrzewaniu materiału do wysokiej temperatury, a następnie szybkim schłodzeniu, najczęściej w wodzie lub oleju. Podczas szybkiego schłodzenia następuje przemiana austenitu w martenzyt, co prowadzi do znacznego wzrostu twardości stopu. Proces ten jest kluczowy w produkcji narzędzi skrawających, w których twardość materiału jest kluczowym parametrem wpływającym na trwałość i wydajność. Hartowane materiały charakteryzują się także wyższą odpornością na zużycie, co jest istotne w zastosowaniach przemysłowych, takich jak produkcja elementów maszyn czy narzędzi. Dobre praktyki w hartowaniu obejmują odpowiedni dobór temperatury nagrzewania oraz optymalizację czasu schłodzenia, co pozwala na uzyskanie pożądanych właściwości mechanicznych i minimalizację ryzyka pękania materiału podczas obróbki. W kontekście standardów przemysłowych, proces hartowania jest szeroko opisany w normach takich jak PN-EN 10083, które określają wymagania dotyczące właściwości stali konstrukcyjnej.

Pytanie 24

Przyczyną złamania kołków w sprzęgle jest przekroczenie dopuszczalnych wartości naprężeń na

A. skręcanie

B. zginanie

C. ścinanie

D. rozciąganie

Wybór odpowiedzi związanych ze skręcaniem, zginaniem czy rozciąganiem jest błędny, ponieważ nie oddają one rzeczywistego mechanizmu, który prowadzi do ścięcia kołków w sprzęgle. Skręcanie, mimo że może wpływać na wytrzymałość elementów, nie jest głównym czynnikiem, który powoduje ścięcie kołków. Kołki są zaprojektowane, aby wytrzymać określone siły działające wzdłuż ich długości, a ich zdolność do przenoszenia obciążeń w tych kierunkach jest ograniczona. Zginanie, z drugiej strony, dotyczy sytuacji, w których siły działają na kołek w taki sposób, że generują momenty zginające, co również nie jest typowym przypadkiem dla kołków w sprzęgle. Rozciąganie jest kolejną formą naprężenia, jednak kołki nie są projektowane do przenoszenia głównie obciążeń rozciągających, co czyni tę odpowiedź nieadekwatną. W praktyce, projektanci muszą uwzględnić różne rodzaje obciążeń, ale kluczowa jest umiejętność oceny, które z nich dominują, co w przypadku sprzęgła oznacza przeważające naprężenia ścinające.

Pytanie 25

Stop odlewniczy określany jako silumin składa się z

A. aluminium z dodatkiem krzemu

B. magnezu z dodatkiem cynku

C. aluminium z dodatkiem cynku

D. magnezu z dodatkiem aluminium

Odpowiedzi, które wskazują na magnez z aluminium czy cynkiem, nie są dobre. Magnez z aluminium nie tworzy typowych stopów odlewniczych, a ich właściwości są zupełnie inne niż w przypadku siluminu. Magnez jako główny składnik to rzadkość i raczej nie daje dobrych właściwości mechanicznych, a to w odlewnictwie jest kluczowe. Z kolei aluminium z cynkiem, mimo że dość popularne, nie zawiera krzemu, który w siluminie jest mega istotny dla płynności i odporności na korozję. A propozycja z magnezem i cynkiem też nie ma sensu w kontekście klasycznych stopów. W praktyce, nie zrozumienie roli krzemu i jego wpływu na strukturę stopów prowadzi do błędnych wniosków. W inżynierii ważne jest, żeby wiedzieć, że dodatki do aluminium, takie jak krzem, to przemyślane posunięcie, które poprawia wydajność materiału w konkretnych zastosowaniach. To pokazuje, że silumin to świetne rozwiązanie w wielu inżynieryjnych projektach.

Pytanie 26

Jakie urządzenia wykorzystuje się do pomiaru momentu obrotowego na wale maszyny?

A. obrotomierze

B. dynamomierze

C. klucze dynamometryczne

D. hamulce dynamometryczne

Klucze dynamometryczne, choć użyteczne w kontekście pomiaru momentu obrotowego, nie są narzędziem przeznaczonym do pomiarów na wale maszyn. Klucze te służą zazwyczaj do dokręcania śrub z określoną siłą, co sprawia, że ich zastosowanie w kontekście wałów obrotowych jest ograniczone. Z kolei dynamomierze, które mierzają moc, mogą nie dostarczać bezpośrednich informacji o momentach obrotowych, co jest kluczowe w przypadku maszyn. To samo dotyczy obrotomierzy, które służą do pomiaru prędkości obrotowej, a nie momentu obrotowego. Zrozumienie różnicy między tymi narzędziami jest istotne, ponieważ wiele osób myli funkcje tych urządzeń. Często pojawia się błąd polegający na skojarzeniu pomiaru momentu obrotowego z innymi, nieodpowiednimi metodami pomiarowymi. W kontekście inżynieryjnym, selekcja odpowiednich narzędzi pomiarowych jest kluczowa dla uzyskania danych, które można wykorzystać do dalszej analizy i optymalizacji. Dlatego tak ważne jest, aby jasno rozróżniać funkcje poszczególnych instrumentów oraz stosować je zgodnie z ich przeznaczeniem, co jest podstawą dobrych praktyk inżynieryjnych.

Pytanie 27

Rodzajem montażu wykorzystywanym w produkcji jednostkowej oraz małoseryjnej jest montaż

A. ciągły skoncentrowany

B. stacjonarny jednobrygadowy

C. stacjonarno-ciągły

D. ciągły zróżnicowany

Montaż ciągły zróżnicowany, ciągły skoncentrowany oraz stacjonarno-ciąły to podejścia, które nie są odpowiednie dla produkcji jednostkowej i małoseryjnej, ponieważ są zorientowane na masową produkcję. W przypadku montażu ciągłego zróżnicowanego, produkcja odbywa się w sposób nieprzerwany, co jest zgodne z ideą produkcji masowej, gdzie standardyzacja i powtarzalność procesów są kluczowe. Taki montaż nie pozwala na elastyczność, która jest niezbędna w produkcji jednostkowej. Montaż ciągły skoncentrowany jest jeszcze bardziej zautomatyzowaną formą, gdzie linie produkcyjne działają bez przerw, co nie sprzyja dostosowywaniu się do zmieniających się potrzeb klientów w przypadku małoseryjnej produkcji. Z kolei montaż stacjonarno-ciągły jest połączeniem obu metod, jednak również nie jest optymalnym rozwiązaniem dla małych serii. Wszystkie te metody wymagają znacznych zasobów i nie pozwalają na elastyczność, co prowadzi do typowych błędów myślowych związanych z myleniem masowej produkcji z bardziej zindywidualizowanymi metodami montażu. W praktyce, wybierając niewłaściwą metodę, przedsiębiorstwa mogą napotkać problemy związane z wydajnością, jakością oraz satysfakcją klientów, co jest szczególnie dotkliwe w sytuacjach, gdy produkt wymaga indywidualnego podejścia."

Pytanie 28

Schemat montażu łożyska wahliwego przedstawia rysunek oznaczony literą

A. A.

B. C.

C. B.

D. D.

Wybór niewłaściwej odpowiedzi jest często wynikiem błędnych interpretacji charakterystycznych cech konstrukcyjnych łożysk wahliwych. Schematy B, A i D mogą zawierać błędne proporcje lub umiejscowienie elementów mocujących, przez co nie spełniają wymogów dotyczących prawidłowego montażu. Niezrozumienie zasad działania łożysk wahliwych może prowadzić do typowych błędów, takich jak zbyt sztywne mocowanie, które ogranicza ruch łożyska, co w rezultacie wpływa na jego żywotność i sprawność. Często pomijanym aspektem jest również kąt nachylenia mocowania – niewłaściwy kąt może prowadzić do nadmiernego zużycia materiału oraz zwiększonego ryzyka awarii. Ponadto, nieprawidłowe dobieranie materiałów do elementów mocujących, jak również ich niewłaściwa obróbka, są często przyczyną problemów, które mogą być przewidziane poprzez zastosowanie standardów branżowych, takich jak ISO lub ANSI. Zachowanie właściwej praktyki inżynieryjnej i ścisłe trzymanie się schematów montażu, takich jak ten przedstawiony w rysunku C, jest kluczowe dla osiągnięcia sukcesu w projektowaniu i eksploatacji systemów mechanicznych. Zrozumienie tych aspektów jest niezbędne dla każdego inżyniera zajmującego się projektowaniem i wdrażaniem rozwiązań mechanicznych.

Pytanie 29

Która z wymienionych charakterystyk nie powinna być brana pod uwagę przy ocenie efektywności urządzenia?

A. Przeciętny czas sprawności

B. Wydajność

C. Niezawodność

D. Eksploatacyjne zużycie energii

Rozważając pozostałe wielkości, które należy brać pod uwagę przy ocenie funkcjonalności urządzenia, warto zwrócić uwagę na niezawodność, eksploatacyjne zużycie energii oraz przeciętny czas sprawności. Niezawodność to jeden z kluczowych wskaźników, który odzwierciedla, jak często urządzenie może działać bezawaryjnie w określonym okresie. Wysoka niezawodność oznacza, że użytkownik może mieć pewność co do ciągłości pracy urządzenia i minimalizacji kosztów związanych z naprawami oraz przestojami. Eksploatacyjne zużycie energii jest również istotne, ponieważ wpływa na koszty operacyjne i efektywność energetyczną urządzenia. W dobie rosnącej świadomości ekologicznej i zrównoważonego rozwoju, zmniejszenie zużycia energii stało się nie tylko kwestią oszczędności, ale również odpowiedzialności społecznej. Przeciętny czas sprawności to kolejny ważny wskaźnik, który określa przeciętny czas, w którym urządzenie działa bez przerwy. Wysoki czas sprawności jest z kolei wskaźnikiem, że urządzenie dobrze spełnia swoje funkcje. Oceniając funkcjonalność urządzenia, niewłaściwe jest pomijanie tych aspektów, ponieważ prowadzi to do niekompletnej analizy i może skutkować wyborem urządzenia, które nie spełnia oczekiwań użytkowników. Często popełnianym błędem jest skupienie się jedynie na wydajności, co może prowadzić do zignorowania innych krytycznych aspektów, które w dłuższej perspektywie mają kluczowe znaczenie dla pełnej funkcjonalności i satysfakcji z użytkowania.

Pytanie 30

Jaki środek transportu jest przedstawiony na rysunku?

A. Żuraw wieżowy.

B. Suwnica bramowa.

C. Suwnica półbramowa.

D. Żuraw przyścienny.

Suwnica półbramowa to takie urządzenie, które ma jeden pionowy element, który trzyma całą konstrukcję. Często używa się ich w halach przemysłowych, bo są super do wykorzystania przestrzeni. Takie suwnice bardzo przydają się w różnych branżach, np. w budownictwie czy magazynowaniu. Dzięki nim można podnosić i przesuwać naprawdę ciężkie rzeczy, co sprawia, że praca idzie sprawniej. Z tego, co wiem, suwnice półbramowe są projektowane zgodnie z normami EN 15011, co daje pewność, że są bezpieczne i działają jak trzeba. Można je też różnie dopasować, bo można dodać różne osprzęty, jak chwytaki czy wciągniki, więc można z nimi robić jeszcze więcej.

Pytanie 31

Wskaż rodzaj materiału, z którego powinien być wykonany wał o dużym obciążeniu?

A. St3

B. Zl200

C. N9

D. 45H

Wybór symboli materiałów, takich jak N9, Zl200 czy St3, jest niewłaściwy w kontekście projektowania silnie obciążonych wałów. N9 to stal narzędziowa, która jest bardziej odpowiednia do produkcji narzędzi skrawających niż elementów konstrukcyjnych narażonych na duże obciążenia. Jej właściwości mechaniczne oraz odporność na zmęczenie nie są optymalne dla aplikacji, gdzie występują duże momenty obrotowe i siły. Z kolei Zl200 to stop aluminium, który mimo że ma swoje zastosowania w lekkich konstrukcjach, nie jest w stanie sprostać wymaganiom wytrzymałościowym silnych wałów, które muszą przenosić znaczne obciążenia. Aluminium, ze względu na swoją niską gęstość i mniejszą wytrzymałość na rozciąganie w porównaniu do stali, nie jest zalecane w takich zastosowaniach. Natomiast St3, będąca stalą węglową, choć może być używana w różnych konstrukcjach, nie zapewnia dostatecznej wytrzymałości i odporności na zmęczenie w porównaniu do stali 45H. Wybór niewłaściwego materiału może prowadzić do awarii wałów, co w konsekwencji skutkuje kosztownymi przestojami w produkcji oraz potencjalnie niebezpiecznymi sytuacjami w pracy. Dlatego kluczowe jest zrozumienie właściwości materiałów oraz ich zastosowania w kontekście specyficznych wymagań inżynieryjnych.

Pytanie 32

Podczas instalacji wałów w łożyskach tocznych należy zadbać o

A. duży wcisk

B. odpowiednie luzy promieniowe i osiowe

C. możliwość kompensacji

D. możliwość pracy bez smarowania

Odpowiedź dotycząca zapewnienia właściwych luzów promieniowych i poosiowych podczas montażu wałów w łożyskach tocznych jest kluczowa dla zapewnienia ich prawidłowego działania. Luzy te umożliwiają swobodny ruch elementów wewnętrznych łożyska, co jest niezbędne do kompensacji rozszerzalności cieplnej oraz niedokładności montażowych. Właściwe luzy promieniowe zapobiegają powstawaniu nadmiernych naprężeń, które mogą prowadzić do szybszego zużycia łożyska lub jego uszkodzenia. Przykładowo, w zastosowaniach w przemyśle maszynowym, niewłaściwie dobrane luzy mogą skutkować zwiększonym oporem toczenia, co wpływa na efektywność energetyczną całego układu. Dobre praktyki montażowe zalecają precyzyjne pomiary luzów oraz ich dostosowanie zgodnie z zaleceniami producentów łożysk, aby zapewnić optymalne warunki pracy. Normy ISO dotyczące łożysk tocznych podkreślają znaczenie tych luzów dla żywotności komponentów maszynowych.

Pytanie 33

Co należy zrobić w pierwszej kolejności, gdy podczas pracy na szlifierce do oka dostanie się ciało obce?

A. wywinąć powiekę.

B. usunąć ciało obce przy pomocy chusteczki.

C. nałożyć opatrunek i udać się do lekarza.

D. przemyć oko wodą.

Nałożenie opatrunku i udanie się do lekarza jest prawidłowym działaniem w przypadku wprowadzenia ciała obcego do oka. Tego typu urazy mogą prowadzić do poważnych problemów, takich jak uszkodzenie rogówki, co może skutkować długotrwałym pogorszeniem wzroku. Dlatego kluczowe jest, aby unikać samodzielnych prób usunięcia ciała obcego. W wielu przypadkach może to spowodować dodatkowe uszkodzenia lub wprowadzenie zanieczyszczeń do oka. Zastosowanie opatrunku ochronnego ma na celu zabezpieczenie oka przed dalszymi urazami, a szybka wizyta u specjalisty, takiego jak okulista, jest niezbędna, aby ocenić stopień uszkodzenia oraz podjąć odpowiednie działania lecznicze. W takich sytuacjach stosuje się również standardy postępowania, takie jak niezwłoczne skontaktowanie się z placówką medyczną oraz unikanie dotykania oka, co jest zgodne z dobrymi praktykami w zakresie pierwszej pomocy. W przypadku wystąpienia jakichkolwiek objawów jak ból czy zaburzenia widzenia, natychmiastowa pomoc medyczna jest niezbędna.

Pytanie 34

Przy nieprzerwanej pracy narzędziami z napędem powietrznym, należy używać

A. rękawic gumowych

B. butów ochronnych z grubą podeszwą

C. rękawic, które mają ochronną warstwę od strony wewnętrznej dłoni

D. okularów ochronnych

Nosić okulary ochronne, rękawice gumowe oraz buty ochronne na grubej podeszwie to środki, które również mają swoje miejsce w ochronie osobistej, jednak nie są one wystarczające w kontekście długotrwałej pracy z narzędziami pneumatycznymi. Okulary ochronne są istotne dla ochrony oczu przed odpryskami, ale nie chronią rąk, które są najbardziej narażone na urazy mechaniczne podczas obsługi pneumatycznych narzędzi. Rękawice gumowe są przeznaczone głównie do prac z substancjami chemicznymi i nie oferują odpowiedniej ochrony przed wibracjami i urazami mechanicznymi, co czyni je niewłaściwym wyborem w tym przypadku. Buty ochronne na grubej podeszwie mogą zapewniać wygodę i nieco ochrony dla stóp, jednak nie adresują kwestii ochrony dłoni, która jest kluczowa w kontekście pracy z narzędziami z napędem pneumatycznym. Wybierając niewłaściwe środki ochrony osobistej, ryzykujemy wystąpienie kontuzji, co może prowadzić do poważnych konsekwencji zdrowotnych. Właściwe rozumienie zagrożeń związanych z danym rodzajem pracy jest kluczowe dla zapewnienia bezpieczeństwa, a stosowanie odpowiednich materiałów ochronnych zgodnych z normami jest niezbędne do minimalizacji ryzyka. Wybór odpowiednich rękawic powinien być oparty na analizie zagrożeń, co jest fundamentalnym podejściem w zarządzaniu bezpieczeństwem w miejscu pracy.

Pytanie 35

Element odpowiedzialny za realizację ruchów posuwowych na łożu tokarki, to

A. suport

B. konik

C. nawrotnica

D. wrzeciennik

Nawrotnica, konik oraz wrzeciennik to elementy tokarki, ale posiadają zupełnie inne funkcje, które nadają się do różnych zadań w procesie obróbczy. Nawrotnica, chociaż może być mylona z suportem, jest odpowiedzialna za zmianę kierunku ruchu narzędzia, co jest istotne podczas skomplikowanych operacji obróbczych, lecz sama w sobie nie prowadzi narzędzia w ruchu posuwowym. Konik to kolejny element, który pełni funkcję wsparcia dla długich przedmiotów obrabianych, ale nie uczestniczy bezpośrednio w ruchach posuwowych narzędzia skrawającego. Jego rola polega na stabilizacji obrabianego materiału, co jest kluczowe w przypadku długich wałków, ale nie ma wpływu na precyzyjne ustawienie narzędzi skrawających. Wrzeciennik z kolei to część maszyny, która służy do napędu narzędzia skrawającego, zapewniając jego obrót, ale nie wykonuje posuwu. Typowym błędem myślowym jest utożsamianie tych elementów z ruchem posuwowym tokarki, co prowadzi do nieprawidłowych wniosków o ich funkcji. Zrozumienie różnic między tymi komponentami jest kluczowe dla efektywnego korzystania z tokarki i optymalizacji procesów obróbczych.

Pytanie 36

Podaj zasady prawidłowego złożenia przekładni zębatej walcowej jednostopniowej.

A. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić od 0,1 mm do 0,15 mm

B. Osie kół znajdują się w jednej płaszczyźnie, a bicie promieniowe kół może wynosić maksymalnie 0,1 mm

C. Osie kół są do siebie równoległe, a odległość między osiami kół wynosi połowę sumy średnic podziałowych kół

D. Osie kół są umiejscowione w jednej płaszczyźnie, a odległość między osiami wynosi połowę sumy średnic podziałowych kół

Osie kół przekładni zębatej walcowej jednostopniowej muszą być do siebie równoległe, co jest istotne dla prawidłowej pracy układu. Wiele osób może błędnie zakładać, że osie mogą leżeć w jednej płaszczyźnie, co w rzeczywistości może prowadzić do nadmiernego zużycia zębów z powodu niewłaściwego zgrania. Przykładowo, bicie promieniowe kół, które według niektórych odpowiedzi może wynosić do 0,1 mm, jest zbyt dużym odchyleniem w kontekście precyzyjnych przekładni, co może wpłynąć negatywnie na ich działanie i wydajność. Właściwie zaprojektowana przekładnia powinna mieć bicia promieniowe znacząco mniejsze, aby zminimalizować drgania i zwiększyć żywotność. Odległość osi równa połowie sumy średnic podziałowych kół jest fundamentalną zasadą, która zapewnia optymalne dopasowanie zębów, co jest kluczowe w kontekście norm jakościowych w branży, takich jak ISO 6336. Ignorowanie tego aspektu może prowadzić do katastrofalnych skutków w postaci uszkodzenia komponentów i wysokich kosztów napraw. W przypadku przekładni zębatej, precyzyjne ustawienie osi oraz minimalizacja bicia są kluczowe dla zapewnienia efektywności energetycznej, co jest nie tylko korzystne ekonomicznie, ale także istotne z perspektywy zrównoważonego rozwoju technologii mechanicznych.

Pytanie 37

Przedstawiony na rysunku wał został ułożyskowany za pomocą łożysk tocznych

A. stożkowych.

B. kulkowych.

C. baryłkowych.

D. wałeczkowych.

Odpowiedź "baryłkowych" jest poprawna, ponieważ przedstawione na rysunku łożyska toczne mają kształt baryłkowaty, co jest charakterystyczne dla łożysk baryłkowych. Te łożyska są szczególnie cenione w aplikacjach, w których występują obciążenia zarówno promieniowe, jak i osiowe, ponieważ dzięki swojej konstrukcji mogą przenosić obie te siły w dwóch przeciwnych kierunkach. W praktyce łożyska baryłkowe znajdują zastosowanie w wielu gałęziach przemysłu, np. w transporcie kolejowym, gdzie zapewniają długotrwałą wydajność i stabilność podczas pracy pod dużymi obciążeniami. Warto również zauważyć, że zgodnie z normami ISO, łożyska baryłkowe są często stosowane w mechanizmach o dużej precyzji, co czyni je istotnym elementem w projektowaniu maszyn. Ich zdolność do kompensowania błędów montażowych oraz niewielka wrażliwość na niewspółosiowość sprawiają, że są one często wybierane w konstrukcjach wymagających wysokiej niezawodności.

Pytanie 38

Podzespołem przedstawionym na ilustracji jest

A. pompa śrubowa.

B. pompa zębata.

C. silnik rotacyjny.

D. przekładnia śrubowa.

Wybór odpowiedzi, która nie jest pompa śrubowa, może wynikać z niepełnego zrozumienia rodzajów urządzeń stosowanych w przemyśle oraz ich specyfiki. Silnik rotacyjny, którego budowa różni się znacznie od pompy, jest wykorzystywany do konwersji energii elektrycznej na mechaniczną, co jest zupełnie inną funkcją niż przetłaczanie cieczy. Podobnie, pompa zębata, która charakteryzuje się zespołem zębatych kół, również nie może być mylona z pompą śrubową, ponieważ jej sposób działania opiera się na zamykaniu cieczy w komorach między zębami kół, co powoduje jej przesuwanie. Z kolei przekładnia śrubowa jest komponentem przeznaczonym do przenoszenia momentu obrotowego, a nie do transportu cieczy. Te błędne odpowiedzi mogą wynikać z typowego błędu myślowego, polegającego na niezrozumieniu funkcji i zastosowania różnych mechanizmów. Dobrą praktyką jest dokładne zapoznanie się z różnorodnością urządzeń oraz ich zastosowaniem w praktyce, co pozwoli uniknąć takich pomyłek w przyszłości.

Pytanie 39

Jakie połączenie klasyfikuje się jako połączenia pośrednie nierozłączne?

A. Wpustowe

B. Nitowe

C. Wielowypustowe

D. Spawane

Odpowiedź 'nitowe' jest prawidłowa, ponieważ połączenia nitowe są klasyfikowane jako połączenia pośrednie nierozłączne. W odróżnieniu od innych typów połączeń, takich jak spawane czy wpustowe, nitowanie zapewnia elastyczność w montażu oraz demontażu konstrukcji. To połączenie wykorzystuje nit, który łączy dwa lub więcej elementów poprzez ich przetłoczenie, co sprawia, że jest ono odporne na działanie sił rozdzielających. W praktyce, nity są szeroko stosowane w przemyśle lotniczym, budowlanym oraz motoryzacyjnym, gdzie wymagana jest duża wytrzymałość i odporność na zmiany temperatury. Dodatkowo, zgodnie z normami takimi jak ISO 15024 i EN 1993-1-8, połączenia nitowe są doceniane za ich właściwości w zakresie bezpieczeństwa i niezawodności. Użycie nitów w konstrukcjach stalowych może znacząco zwiększyć stabilność oraz integralność strukturalną, co jest kluczowe w projektowaniu nowoczesnych budowli i pojazdów.

Pytanie 40

Suwak strugarki poprzecznej porusza się w ruchu prostoliniowym i zwrotnym w kierunku równoległym do głównej osi urządzenia dzięki zastosowaniu mechanizmu

A. jarzmowego

B. śrubowego

C. dźwigniowego

D. krzywkowego

No to mechanizmy dźwigniowe, krzywkowe i śrubowe, które wymieniłeś jako alternatywy, mogą być używane w różnych sytuacjach, ale nie nadają się do suwaka w strugarkach poprzecznych. Dźwigniowy mechanizm przynajmniej przenosi ruch, ale często nie ma wymaganej precyzji i stabilności, co jest naprawdę istotne przy obróbce materiałów. Luz w dźwigniach może obniżyć jakość powierzchni. Krzywkowy mechanizm zmienia ruch obrotowy na posuwisty, ale jego działanie bazuje na skomplikowanych kształtach krzywek, które wprowadzają wibracje, co negatywnie wpływa na ruch. Z kolei mechanizm śrubowy, który zmienia ruch obrotowy w liniowy za pomocą śruby, sprawdza się w aplikacjach, gdzie potrzebna jest duża precyzja na małych odległościach, ale w strugarkach, gdzie wymagana jest prędkość i wydajność, wcale się nie sprawdzi. Dobór odpowiedniego mechanizmu jest kluczowy dla efektywności i jakości obróbczej, a niepoprawne zrozumienie funkcji tych mechanizmów może prowadzić do kiepskich wyników w produkcji.
